混凝土无损检测技术特点
混凝土超声波无损检测技术规范
混凝土超声波无损检测技术规范一、前言混凝土超声波无损检测技术是目前国内外广泛应用的一种非破坏性检测技术，其应用范围涉及建筑、桥梁、隧道、水利电力等领域，是对混凝土结构质量、缺陷、损伤和耐久性进行评估的重要手段。
本文将对混凝土超声波无损检测技术规范进行详细介绍。
二、技术规范1. 设备选择混凝土超声波无损检测设备应具有高精度、高灵敏度、高抗干扰能力和高分辨率等特点，同时应具备可靠性高、操作简便、数据处理快速等优点。
使用时应根据检测对象的不同情况选择不同类型的设备，以达到最佳的检测效果。
2. 检测方法在混凝土超声波无损检测中，常见的检测方法包括传统的透射法和反射法、扫描法、全波形反演法等。
不同的方法有不同的适用范围和检测效果，应根据具体情况选择合适的检测方法。
3. 检测准备在进行混凝土超声波无损检测前，应对检测对象进行清洁，去除表面的灰尘、泥沙等杂物，以保证检测的准确性。
同时，应在检测前对检测区域进行标记，以便于后续数据处理和分析。
4. 检测操作在进行混凝土超声波无损检测时，应按照设备说明书的要求进行操作，同时应注意以下事项：（1）检测探头的安装应符合设备要求，探头与被检测物体的接触面应平整，确保信号传输的稳定和准确。
（2）检测时应按照预设的扫描路线进行，确保完整地覆盖被检测区域。
（3）检测时应保持探头与被检测物体的距离不变，避免因距离变化而影响信号的传输和接收。
5. 数据处理在混凝土超声波无损检测后，应对所得的数据进行处理和分析。
常见的数据处理方法包括图像处理、数字信号处理、全波形反演等。
处理后的数据应准确、清晰、可读，并应配合其他检测数据进行综合分析，得出准确的结论。
6. 报告编制在混凝土超声波无损检测完成后，应编制检测报告。
报告应包括被检测物体的基本信息、检测方法、检测结果、分析结论以及建议措施等内容。
同时，应注意报告的准确性、简洁明了、易于理解。
三、结论混凝土超声波无损检测技术是一项非常重要的技术手段，对于保证混凝土结构的质量、缺陷、损伤和耐久性评估具有重要的作用。
无损检测技术在工程材料中的应用
无损检测技术在工程材料中的应用随着科技的不断发展，无损检测技术越来越广泛地应用于各个领域，特别是在工程材料领域中，无损检测技术的应用变得越来越重要。
无损检测技术是指通过各种非侵入性方法对材料进行检测，不会破坏材料本身的特性。
下面将从多个角度探讨无损检测技术在工程材料中的应用及其优劣势。
一、无损检测技术在建筑材料中的应用1.混凝土结构的无损检测对于建筑行业来说，混凝土是最常用的建筑材料之一。
由于混凝土存在缺陷易隐蔽的特点，如果不加以检测，会导致混凝土结构的质量出现问题。
利用无损检测技术可以非破坏性地检测混凝土结构的内部缺陷，例如裂缝、孔隙、酒窝、钢筋缺陷等等，达到预防和控制问题的目的。
常见的无损检测方法包括超声波、X 射线、电磁波等技术。
2.建筑物的渗漏检测对于建筑物来说，渗漏问题是很常见的一个问题。
利用无损检测技术，可以检测建筑物内墙面、地面和房顶的渗漏情况，及时采取措施排除或预防渗漏问题。
通常无损检测技术包括红外热成像技术、地电位法、涂敷法等。
二、无损检测技术在金属材料中的应用金属材料广泛应用于各种行业和领域，例如航空、汽车、轨道交通等。
对金属材料的无损检测，可以检测材料的质量、材料内部的缺陷、变形等情况，保证金属材料的质量，提高安全性能。
常见的无损检测技术包括超声波、涡流检测、磁粉检测等。
三、无损检测技术的优劣势尽管无损检测技术已经得到广泛应用，并被许多领域所认可，但是，无损检测技术仍然有其优势和劣势。
优势：1.非破坏性：无损检测技术不会改变被检测物质的性能，不会对被检测物质造成任何损伤和毁坏。
2.高效：无损检测技术操作简便，可以快速地检测出被检测物质的内部缺陷。
3.精度高：无损检测技术可以精确地检测出被检测物质的内部缺陷，并能够提供详细的检测数据。
劣势：1.预测精度有限：无损检测技术无法预测被检测物质的未来状况，只能提供当前状态下的数据。
2.设备成本高：无损检测技术的设备成本相对较高，可能需要专业工程师来完成检测任务。

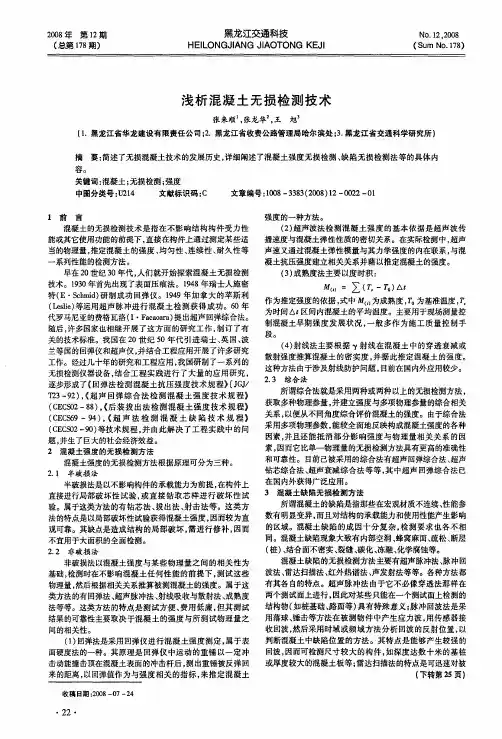

浅析混凝土无损检测技术
（） ４ 射线法主要根据 射线 在混凝 土 中的穿透衰减或 散射强度推算混凝 土的密实 度 ， 此推定混凝 土的强度。 并据 这种方法 由于涉及射线 防护 问题 ， 目前在国内外应用较少。
２３ 综 合 法 ．
２ １ 半破 损 法 ．
所谓综合法就是采用两种或两种 以上的无损检测方法 ， 获取多种物理参量 ， 并建立强度与多项物理参量的综合相关 关系 ， 以便从不 同角度综合评价混凝土的强度 。由于综合法 采用多项物理参数 ， 能较全面地反映构成混凝土强度 的各种 因素 ， 并且还 能抵消 部分 影响 强度与 物理量 相关关 系的 因 素， 因而它比单一物理量 的无损检测方法具有更高的准确性 和可靠性。 目前 己被采用 的综合法有超声 回弹综合法 、 超声 钻芯综合法 、 超声衰减综合 法等等 ， 中超 声 回弹综合法 已 其
混凝土缺陷的无损检测 方法主要有超声脉冲法、 脉冲回 波法 、 雷达扫描法 、 红外热谱法 、 声发射法 等等 。各种方法都 有其各 自的特点。超声 脉 冲法 由于它不必 像穿透法那样在 两个测试面上进行 ， 因此对某些 只能在一个测试面上检 测的 结构物 （ 如桩基础 、 面等） 有特殊 意义 ； 冲回波法是采 路 具 脉 用落球 、 锤击等方法在 被测物件 中产生应力 波， 用传感器接 收回波， 然后采用 时域 或频域方法 分析 回波 的反射位置 ， 以 判断混凝土 中缺陷位置 的方法 。其特 点是 能够产 生较 强的 回波 ， 因而可检测尺寸 较大 的构件 ， 深度 达数十米 的基桩 如 或厚度较大 的混凝土板等 ； 扫描法的特点是可迅速对被 雷达 （ 下转第 ２ ５页）
强度的一种 响结构构 件受力性 能或其它使用功能的前提下 ， 直接在构件上通过测定某些适
混凝土构件无损检测的方法和技术
混凝土构件无损检测的方法和技术一、前言混凝土作为一种重要的建筑材料，在建筑工程中扮演着重要的角色。
然而，由于其自身特性的限制，混凝土构件在使用过程中会出现各种不同的问题，例如龟裂、腐蚀、弯曲等，这些问题会严重影响其使用寿命和安全性能。
因此，对于混凝土构件的无损检测已经成为了一项重要的任务。
二、混凝土构件无损检测的目的和意义混凝土构件无损检测是指通过一系列非破坏性检测方法和技术，对混凝土构件内部的缺陷、裂缝、腐蚀等进行检测和分析，以确定混凝土构件的完整性、安全性和使用寿命。
其主要目的和意义如下：1.提高混凝土构件的安全性和使用寿命；2.及早发现混凝土构件内部的缺陷和裂缝，避免其进一步扩大和恶化；3.减少人为误差，提高检测的准确性；4.为混凝土构件的修复和维护提供科学依据。
三、混凝土构件无损检测的方法和技术1.超声波检测法超声波检测法是目前应用最为广泛的一种混凝土构件无损检测方法。
它利用超声波在混凝土中的传播特性，通过测量超声波的传播时间、幅值和衰减等参数，来判断混凝土内部的缺陷、裂缝、孔隙率等情况。
超声波检测法可以检测混凝土构件的厚度、弹性模量、泊松比、裂缝、孔隙率等指标，具有高准确性、高灵敏度、无破坏、快速等优点。
2.电磁法电磁法是一种利用电磁波在混凝土中传播的特性，来检测混凝土内部缺陷和裂缝的无损检测方法。
它主要通过测量电磁波在混凝土中的传播时间、幅值和相位等参数，来判断混凝土内部的缺陷和裂缝情况。
电磁法具有高灵敏度、无破坏、没有辐射等优点。
3.雷达检测法雷达检测法是一种利用雷达波在混凝土中传播的特性，来检测混凝土内部缺陷和裂缝的无损检测方法。
它主要通过测量雷达波在混凝土中的传播时间、幅值和相位等参数，来判断混凝土内部的缺陷和裂缝情况。
雷达检测法具有高灵敏度、无破坏、快速等优点。
4.磁粉检测法磁粉检测法是一种利用磁粉在混凝土表面沉积的特性，来检测混凝土表面裂缝的无损检测方法。
它主要通过在混凝土表面涂覆磁粉，然后经过磁场作用，使磁粉在混凝土表面沉积，从而可清晰地观察到混凝土表面的裂缝和缺陷。
混凝土建筑物无损检测技术及应用
混凝土建筑物无损检测技术及应用一、前言混凝土建筑物是现代工业化社会的重要组成部分。
由于其特殊的材料性质和结构形式，混凝土建筑物在使用和维护过程中会遇到一系列的问题，导致其使用寿命受到限制。
因此，对混凝土建筑物进行无损检测已经成为一项必要的技术手段，可以发现混凝土结构中的隐蔽缺陷，提高建筑物的安全性和使用寿命。
二、混凝土建筑物无损检测技术1. 经典的无损检测方法(1) 声波检测法声波检测法是最常用的混凝土无损检测方法之一，它利用超声波在混凝土中传播的特性来检测混凝土内部的缺陷。
声波检测法适用于混凝土结构的裂缝、空洞、锈蚀、松动等缺陷的检测。
(2) 磁粉探伤法磁粉探伤法是一种利用铁磁性材料表面磁异常的检测方法，它可以检测钢筋断裂、钢筋锈蚀、混凝土内部裂缝等缺陷。
磁粉探伤法具有检测灵敏度高、适用范围广的特点。
(3) X射线检测法X射线检测法是一种利用X射线的穿透性质来检测混凝土结构中隐蔽缺陷的方法。
它适用于检测混凝土结构中的裂缝、空洞、锈蚀、松动等缺陷。
2. 新兴的无损检测方法(1) 激光超声波检测法激光超声波检测法是一种利用激光发射超声波来检测混凝土结构中隐蔽缺陷的新兴技术。
它具有检测精度高、检测速度快、对混凝土结构没有影响等优点。
(2) 红外热像技术红外热像技术是一种利用红外辐射来检测混凝土结构中隐蔽缺陷的新兴技术。
它可以通过热像仪拍摄混凝土表面的热图，来发现混凝土结构中的缺陷。
三、混凝土建筑物无损检测应用1. 道路桥梁道路桥梁是经常使用的重要设施，它的安全性、稳定性和使用寿命直接影响到交通运输的安全和畅通。
无损检测技术可以发现桥梁中的隐蔽缺陷，如钢筋断裂、混凝土裂缝等，提前发现问题并进行修复，可以保证桥梁的安全性和使用寿命。
2. 水利工程水利工程是保障国家水资源利用和水利工程安全的重要设施。
无损检测技术可以用于检测水利工程中的钢筋断裂、混凝土裂缝等隐蔽缺陷，提高水利工程的安全性和使用寿命。
3. 建筑物混凝土建筑物是现代城市中的重要构成部分，它对城市的发展和居民的生活起到了重要的作用。
混凝土无损检测技术标准规范
混凝土无损检测技术标准规范标题：混凝土无损检测技术标准规范介绍：混凝土是建筑领域中最为常用的材料之一，因其良好的耐久性和承载能力而受到广泛应用。
然而，随着时间的推移和外界因素的侵蚀，混凝土结构可能会出现损坏和衰败。
为了确保建筑物的结构安全和可靠性，混凝土无损检测技术标准规范被广泛采用和执行。
本文将深入探讨混凝土无损检测技术标准规范的多个方面，帮助读者更好地理解和应用这一技术。
一、混凝土无损检测技术概述混凝土无损检测技术是一种通过非破坏性手段评估混凝土结构中可能存在的质量问题和缺陷的方法。
它可以通过使用声波、电磁波、超声波、核磁共振等物理原理对混凝土进行全面的检测和分析，以获得结构的完整性、质量和性能等方面的信息。
二、混凝土无损检测技术的应用领域混凝土无损检测技术广泛应用于各种混凝土结构的评估和维护中，包括桥梁、建筑物、堤坝、港口码头等。
通过无损检测，可以及时发现混凝土结构中的质量问题和缺陷，以便采取相应的修复措施，保证结构的长期安全使用。
三、混凝土无损检测技术标准规范的重要性混凝土无损检测技术标准规范对于保障检测结果的准确性和可靠性至关重要。
标准规范规定了检测方法、设备要求、数据分析和解读等方面的要求，确保检测过程的科学性和规范性。
这些标准规范还有助于不同机构和专业人员之间的交流和合作，提高整个行业的水平和质量。
四、混凝土无损检测技术标准规范的主要内容混凝土无损检测技术标准规范包括以下方面的内容：1. 检测方法和技术要求：介绍了常用的混凝土无损检测方法和设备的选择原则；2. 检测设备和仪器要求：对各种无损检测仪器的性能、精度等方面进行了规定；3. 数据采集和分析：详细说明了数据采集的方法和步骤，以及数据分析和解读的原则；4. 报告撰写和评估：提供了有关报告撰写和评估的指导和要求。
五、对混凝土无损检测技术标准规范的观点和理解混凝土无损检测技术标准规范在建筑领域中发挥着重要的作用。
通过遵循标准规范，可以确保无损检测结果的准确性和可靠性，为建筑结构的维护和修复提供科学依据。
混凝土结构中无损检测技术的应用
混凝土结构中无损检测技术的应用一、前言混凝土结构是现代建筑中最常用的一种建筑结构，其强度和耐久性直接关系到建筑的安全性和使用寿命。
然而，由于混凝土结构的使用环境和外界因素的影响，其质量和性能会逐渐发生变化，因此需要对其进行定期的检测和维护。
无损检测技术是一种非破坏性的检测方法，可以在不破坏混凝土结构的情况下，获取其内部的信息和性能状态，对混凝土结构的安全性和可靠性进行评估和管理。
本文将详细介绍混凝土结构中无损检测技术的应用。
二、无损检测技术的概述无损检测技术是利用物理、化学、力学等原理和技术，对材料和结构进行非破坏性的检测和评估。
相对于传统的破坏性检测方法，无损检测技术具有不破坏材料和结构、快速、准确、经济等优点，可以有效地保护材料和结构的完整性和使用价值。
在混凝土结构中，无损检测技术主要包括以下几种：1.超声波检测技术超声波检测技术是利用超声波在物质中传播的速度和反射特性，对材料和结构进行非破坏性的检测和评估。
在混凝土结构中，超声波可以检测混凝土的质量、强度、密度、裂缝等信息，通过对超声波信号的分析和处理，可以确定混凝土结构的缺陷和损伤程度。
2.雷达检测技术雷达检测技术是利用电磁波在材料和结构中传播的速度和反射特性，对材料和结构进行非破坏性的检测和评估。
在混凝土结构中，雷达可以检测混凝土的含水量、含气量、损伤程度等信息，通过对雷达信号的分析和处理，可以确定混凝土结构的质量和性能状态。
3.磁控阻抗检测技术磁控阻抗检测技术是利用材料和结构中的磁性和电性特性，对材料和结构进行非破坏性的检测和评估。
在混凝土结构中，磁控阻抗可以检测混凝土的含水量、含气量、裂缝等信息，通过对磁控阻抗信号的分析和处理，可以确定混凝土结构的质量和性能状态。
4.红外线检测技术红外线检测技术是利用物体辐射出的红外线能量，对材料和结构进行非破坏性的检测和评估。
在混凝土结构中，红外线可以检测混凝土的温度分布、含水量、含气量等信息，通过对红外线信号的分析和处理，可以确定混凝土结构的质量和性能状态。
混凝土无损检测介绍
混凝土无损检测介绍学号：38 姓名：章丹王班级：土木工程专升本（111）摘要：以下是介绍混凝土无损检测及半破损检测的一些方法，如回弹法、超声回弹综合法、取芯法等各种混凝土检测方法。
在实际工程中，建议使用两种或两种以上方法进行检测，提高检测的效率及可靠性.一、什么叫混凝土无损检测混凝土无损检测是运用一些特定的仪器和装备，用在结构上取得某种物理量(例如：回弹值、声速、拔出力等)，通过事先建立的某物理量与试块强度之间的关系方程式，算得混凝土的强度数据，用以推定结构混凝土强度是不是满足要求。
这种检测对于结构不造成损伤或只有局部轻微损伤，不影响结构的正常使用，因而称为无损检测或非破损检测。
二、概述混凝土无损检测是混凝土工程技术领域的一个重要分支，其重要性已日益为工程技术界所重视。
我国从50年代开始引进英国、波兰、瑞士等国的回弹仪和超声波仪器,并结合工程应用开展了一些研究工作。
60年代初,我国研制成功多种型号的超声波仪器,随后广泛进行了混凝土无损检测技术的研究和应用; 80年代,混凝土无损检测技术在我国得到快速发展,并取得了一定的研究成果,除了超声、回弹等无损检测方法外,还进行了钻芯法、拔出法的研究; 90 年代以来，雷达技术、红外成像技术等进入实用阶段，同时超声波检测仪器也由模拟式发展成为数字式，将测试数据传入计算机进行各种数据处理，进而提高检测的可靠性.三、混凝土无损检测的方法主要有回弹法、超声法、超声回弹综合法、雷达法、冲击回波法、红外检测法、取芯法、拔出法等，其中取芯法和拔出法属局部破损或半破损检测方法. 以下就各种方法的工作原理、特点及适用范围作以简单描述.3.1回弹法回弹法是以在混凝土结构或构件上测得的回弹值和碳化深度来评定混凝土结构或构件强度的一种方法，它不会对结构或构件的力学性质和承载能力产生不利影响，在工程上已得到广泛应用.回弹法使用的仪器为回弹仪，它是一种直射锤击式仪器，是用一弹击锤来冲击与混凝土表面接触的弹击杆，然后弹击锤向后弹回，并在回弹仪的刻度标尺上指示出回弹数值. 回弹值的大小取决于与冲击能量有关的回弹能量，而回弹能量则反映了混凝土表层硬度与混凝土抗压强度之间的函数关系，即可以在混凝土的抗压强度与回弹值之间建立起一种函数关系，以回弹值来表示混凝土的抗压强度. 回弹法只能测得混凝土表层的质量状况，内部情况却无法得知，这便限制了回弹法的应用范围，但由于回弹法操作简便，价格低廉，在工程上还是得到了广泛应用.3.2 超声波法超声波法是根据超声脉冲在混凝土中传播的速度与混凝土的强度间存在相关性，通过测定超声脉冲在混凝土中的传播速度，推断混凝土强度的一种检测方法。
混凝土无损检测技术讲稿
结构混凝土无损检测技术结构混凝土无损检测技术是以声、光、电、磁、力或变形等物理量，与混凝土组份及构造的关系，或根据预先试验及数理统计建立的相关性，推定评判混凝土的强度和缺陷或损伤的方法。
无损检测技术的特点：1.检测过程无损于材料、结构的组织和使用性能；2.直接在构筑物上检测并推定混凝土强度、评判结构混凝土的缺陷或损伤；3.重测或复检方便，重复性好；4.方法简便，检测随机性强；5.由于间接评判，存在着系统操作误差和随机抽样误差；6.影响因素较多，专业性和检测操作要求较高。
一、 超声波检测技术基本知识超声波是械机波 —— 振动是波动产生的根源，波动是振动的传播过程。
声频 > 20000HZ 称超声，混凝土超声检测频率范围： 20~200KHZ 一般用40~100 KHZ1. 超声波基本物理量： λ =T V fV⋅= ————（1） λ ——波长（cm ）V ——介质的波速（km/s ） f —— 超声频率（KHz ） T ——波的周期（µs ）按（1）式，对一定波速的介质，给定超声波探测的频率，可以确定波长。
探测混凝土内部缺陷线度大小往往以所用的超声波长来复核，超声波长与所测的缺陷线度大小相当，或小于缺陷尺寸，检测的灵敏度较高，波长超过缺陷线度，探测的灵敏度则低。
用高频短波长探测还要兼顾接收信号和首波幅度可鉴为基础。
因为探测频率过高。
能量衰减较大，甚至接受不到信号。
2. 超声波型：（1） 纵波——（代表符号P ）介质中质点振动方向与波传播方向一致，称为纵波（见PP1），即介质受拉伸压缩的交变应力。
固体、液体、气体具有容变弹性，所以纵波能在固、液、气介质中传播。
在块体中纵波波速： )21)(1()1(μμμρρ-+-⋅=EV ————（2）在板中纵波波速：)1(12μρρ-=EV ————（3）在杆中纵波波速： ρρEV =————（4）E —— 动弹模量（N/m 2） ρ—— 介质密度（g/cm 3） μ —— 泊松系数（2）横波——(代号S)介质质点的振动方向与波的传播方向相垂直，称为横波（见PP1）。
混凝土无损检测技术规程
混凝土无损检测技术规程混凝土无损检测技术规程一、前言混凝土作为一种广泛使用的建筑材料，在建筑工程中发挥着重要的作用。
由于混凝土本身的性质和受到外界环境的影响，混凝土的质量和强度会随着时间的推移而逐渐降低，这对建筑物的安全性和使用寿命产生了较大的影响。
因此，对混凝土进行无损检测，及时发现混凝土质量问题，对于确保建筑物的安全性和使用寿命具有重要意义。
本文旨在提供一份全面的混凝土无损检测技术规程，以帮助工程师和技术人员正确地开展混凝土无损检测工作。
二、检测方法混凝土无损检测技术主要包括超声波检测、雷达检测、电磁波检测、红外热像检测等多种方法。
不同的检测方法适用于不同的情况，下面分别介绍各种方法的特点和适用范围。
1.超声波检测超声波检测是一种利用超声波对混凝土进行无损检测的方法。
它通过超声波在混凝土中的传播和反射来检测混凝土内部的缺陷和质量问题。
超声波检测的优点是可以检测混凝土内部较小的缺陷，如裂缝、孔洞等，适用于混凝土结构中的缺陷检测。
2.雷达检测雷达检测是一种利用雷达波对混凝土进行无损检测的方法。
通过雷达波在混凝土中的传播和反射来检测混凝土内部的缺陷和质量问题。
与超声波检测相比，雷达检测的优点是可以检测混凝土内部较大的缺陷，如空洞、裂缝等，适用于混凝土结构中的空洞和裂缝检测。
3.电磁波检测电磁波检测是一种利用电磁波对混凝土进行无损检测的方法。
它通过电磁波在混凝土中的传播和反射来检测混凝土内部的缺陷和质量问题。
电磁波检测的优点是可以检测混凝土的电性质量，如电阻率、介电常数等，适用于混凝土结构中的电性质量检测。
4.红外热像检测红外热像检测是一种利用红外热像仪对混凝土进行无损检测的方法。
它通过检测混凝土表面的热量分布来判断混凝土内部的质量问题。
红外热像检测的优点是可以检测混凝土表面和深部的温度分布，适用于混凝土结构中的温度分布检测。
三、检测对象混凝土无损检测主要针对混凝土结构中的缺陷和质量问题进行检测。
下面列举了一些常见的混凝土结构对象：1.混凝土梁、板、柱等构件：主要检测混凝土结构内部的缺陷和质量问题，如裂缝、空洞、孔洞等。
混凝土结构损伤检测技术及应用
混凝土结构损伤检测技术及应用混凝土结构作为建筑中常用的材料之一，在长期的使用过程中难免会出现损伤或破坏，这些问题如果不能及时处理，将会对建筑的安全性和使用寿命造成威胁。
因此，混凝土结构损伤检测技术的研究和应用显得尤为重要。
一、混凝土结构损伤检测技术的分类目前，常见的混凝土结构损伤检测技术主要分为以下几类：1. 传统手段传统的混凝土结构损伤检测手段主要包括目视检查、敲击检测、超声波检测、钻孔取样等。
这些方法虽然简单易行，但其准确性和可靠性有限。
2. 非破坏检测技术非破坏检测技术主要包括雷达技术、声波技术、红外技术、激光技术等。
这些技术具有无损、高效、准确等特点，能够更好地保护混凝土结构的完整性。
3. 无损检测技术无损检测技术是一种新型的混凝土结构损伤检测技术，其主要包括电磁法、磁力法、超声波法、微波法等。
这些技术具有高精度、高可靠性的特点，可有效地检测混凝土结构的损伤。
二、混凝土结构损伤检测技术的具体应用1. 电磁法检测电磁法是一种无损检测技术，其主要原理是通过电磁感应来检测混凝土结构中的钢筋和缺陷。
该技术具有高精度、高可靠性的特点，可广泛应用于桥梁、隧道、水利工程等混凝土结构的损伤检测。
2. 磁力法检测磁力法也是一种无损检测技术，其主要原理是通过磁场的变化来检测混凝土结构中的钢筋和缺陷。
该技术具有高精度、高可靠性的特点，可广泛应用于桥梁、隧道、水利工程等混凝土结构的损伤检测。
3. 超声波法检测超声波法是一种非破坏检测技术，其主要原理是利用超声波在混凝土结构中的传播特性来检测混凝土结构中的缺陷和损伤。
该技术具有高精度、高可靠性的特点，可广泛应用于桥梁、隧道、水利工程等混凝土结构的损伤检测。
4. 微波法检测微波法是一种新型的无损检测技术，其主要原理是通过微波在混凝土结构中的传播特性来检测混凝土结构中的缺陷和损伤。
该技术具有高精度、高可靠性的特点，可广泛应用于桥梁、隧道、水利工程等混凝土结构的损伤检测。
混凝土无损检测
10
Ri
Rm
i1
10
式中：Rm——测区平均回弹值，精确至0.1； Ri——第i个测点的回弹值。
2.角度修正
非水平方向检测混凝土浇筑侧面时，测区的平均回弹值应 按下式修正
Rm Rm Ra
式中： Rmα—非水平方向检测时测区的平均回弹值，精确至0.1； Raα—非水平方向检测时回弹修正值，查表
3.浇筑面修正
因此以回弹值反映混凝土表面硬度，根据表面硬度则可推求 混凝土的抗压强度。
由于测量在混凝土的表面上进行，所以应属于表面硬度法 的一种。
令：
R x
l
在回弹仪中，L 为定值，所以R与x成正比，称为回弹值。 将R代入前式得：
混凝土的强度愈低，回弹距离相应也愈小，从而回弹值就愈 小，反之亦然。
可由实验方法建立“混凝土抗压强度一回弹值”的相关曲线， 通过回弹仪对混凝土表面弹击后的回弹值来推算混凝土的强 度值。
非破损法
是以混凝土强度与混凝土某些物理量之间的相关பைடு நூலகம்为基
础，测试这些物理量时不影响混凝土结构或构件的任何 性能，然后根据相关关系推算被测混凝土的标准强度换
算值，并据此推算出强度标准值的推定值或特征强度。
回弹法、超声波法、射线法
特点：测试方便、费用低廉、但是测试结果的可靠性组要 取决于混凝土的强度与所测试物理量之间的相关性。
2) 结构或构件的混凝土强度推定值(fcu,e )应按下列公式确定：
(1)当该结构或构件测区数少于10个时
f fc
cu ,e = cu,min
式中：
fc cu,min
——构件中最小的测区混凝土强度换算值。
(2)当该结构或构件的测区强度值中出现小于10.0MPa时：
混凝土无损检测技术
混凝⼟⽆损检测技术混凝⼟⽆损检测技术1 混凝⼟⽆损检测的定义是什么？⼯程意义何在？定义：混凝⼟⽆损检测技术，是在不破坏结构件的情况下，直接从结构物上测试或钻取芯样测试，推定混凝⼟强度及缺陷等。
它既适于⼯程施⼯过程中混凝⼟质量的监测，⼜适于⼯程的竣⼯验收和建筑物使⽤期间混凝⼟质量的鉴定。
⼯程意义：⽤于⼯程施⼯过程中混凝⼟质量的监测，⼯程的竣⼯验收和建筑物使⽤期间混凝⼟质量的鉴定。
2试述常⽤⽆损检测⽅法的种类及其特点。
混凝⼟⽆损检测技术主要利⽤雷达法、垂直反射法、脉冲回波法、瑞利⾯波法、声波层析成像等⽅法。
雷达法，是以宽频带短脉冲形式，将⾼频电磁波由地⾯通过发射天线定向送⼊地下，经过存在电性差异的混凝⼟反射返回地⾯，被接收天线接收。
电磁波在混凝⼟中传播时，其路径、电磁场强度与波形将随所通过混凝⼟的电性与状态⽽变化。
当发射与接收天线以固定的间距沿测线同步移动时，就可得到反映测线处地下混凝⼟质量缺陷分布情况的雷达图像。
当混凝⼟均⼀性差时，如存在蜂窝、架空现象等，这部分区域与周围混凝⼟之间的电性差异增⼤，反射波增强；当其完整致密时，性质相对均⼀，反射波很弱。
这样就能检测出混凝⼟的质量了。
脉冲回波法，是在混凝⼟表⾯施以微⼩冲击产⽣应⼒波。
当应⼒波在混凝⼟中传播遇到缺陷与底⾯时，将产⽣往复反射并引起混凝⼟两⾯微⼩的位移响应。
接收这种响应并进⾏频谱分析可获得频谱图。
频谱图上突出的峰就是应⼒波混凝⼟表⾯与底⾯及缺陷间来回反射所形成。
根据频率峰值可判断有⽆缺陷及其深度。
垂直反射法，是利⽤⼤功率⾼频声波向混凝⼟中发射脉冲信号，然后⽤加速度（或速度）检波器接收信号，发射与接收之间偏移距⼏乎为零的⼀种检测⽅法。
利⽤垂直反射的波形特征，经多种信号技术处理后，可判断有⽆缺陷及其深度。
瑞利⾯波法中，利⽤纵波和横波相互⼲涉、叠加产⽣的沿介质表⾯传播的次⽣波⽽形成的曲线形态可以确定介质中的异常体。
在均匀连续介质中传播的瑞利⾯波曲线应当为光滑连续形态。
混凝土无损检测方法的技术特点与应用研究
。建筑 与工程ｏ
Ｓ Ｉ Ｎ Ｅ Ｅ Ｈ Ｏ Ｏ ＹＩＦ Ｒ Ａ Ｉ Ｎ ＣＥ Ｃ ＆Ｔ Ｃ Ｎ Ｌ Ｇ Ｏ Ｍ Ｔ Ｏ Ｎ
２１ 年 ０１
第 ３ 期 ３
混凝土无损检测方法的技术特点与应用研究
刘 鹏 （ 宁夏 建筑 科学研 究 院 宁夏
银川
７０ ２ ） ５ ０ １
【 关键词 】 混凝土检测 ； 无损检 测； 养护条件 ； 受力状 态； 耐久性 ； ； ； 刚度 强度 检测精度
０ 引言
的辐射保护， 故很少用。
２ 微破损检测方法 混凝土标准试件 的抗压试验对混凝土结构来说 ． 毕竟是一种间接 ①钻 芯法 是一种简便 、 直观 ， 检测精度较高 的局部 破损的检测方 测定值。 由于试件的成 型条件 、 养护条件及受力状态都不可能和结构 法 该法是利用钻芯机 直接在结构混凝土上钻取芯样 ． 然后进行抗压 物上的混凝土完全一 致 ， 因此 ， 试件测量值 只能被认 为是 混凝 土在特 试验 ． 以芯样强度评定结构混凝土强度 。由于钻取芯样要对结构或构 定 的条件下的性能反 映 ， 而不能代表结构混凝土的真实状态 。 件造成局部破坏 ， 所以不宜在 同一结构 中大面积使用 。 前 ， 目 国内外往 往把钻芯法与其它非破损检测方法结合使用 ． 一方面利用非破损方法 １ 混凝土非破损检测方法的定义 检测混凝 土结 构的均匀性 ， 以减少 钻芯数量 ； 另一方 面又利用钻芯法 在不破坏混凝土 内部结构和使用性能 的情 况下 ， 利用声 、 、 、 来修正非破损检测结果 ， 光 热 以提高检测精度。 电、 磁和射线 等方法 ， 测定有关混凝土性能方 面的物理量 ， 推定混凝土 ②拔 出法是上世纪 ７ 年代 以来主要 由美国研究开发 出来的一种 ０ 强度 、 缺陷等测试技术 ， 统称为混凝土非破损 检测技术 。 方法 它通过测定被埋 人混凝土表层锚件在拔 出时的抗拔力 。 根据抗 测定混凝 土强度 的局部破损检测方法 ． 如取芯法 、 拔出法等 。 由于 拔力与混凝土强度的关 系来推定混凝土强度的 它比钻 芯法简便易行 所造成的局部损伤仅 在混凝土表面 ， 对结构 的整体没有影 响 ． 不会危 且 费用较低 ． 但其离散性较大 ． 可靠性要低于钻芯法 。 害结构的安全 ， 以广义 的理解 ． 所 也将其计入 非破损检测范畴 。 ③射钉法是国外开发的一种较新的方法。 它利用千分表测 出直径 ３ ｍ 长 ３ ． ｍ 的测钉被锤式轴压人混凝 土中的深度 ． ． ｍ． ０ ｍ ６ ６ 根据 深度来 ２ 非破 损检测方法的特点 推定混凝土强度。用此 方法之前需要通过大量的试块破坏试验 ， 来确 非破损检测与常规 的标准试块破坏试验方法相 比． 具有以下特点 ： 定测定值与混凝土强度 的相关关系式 ２ 不破坏构件或建（ 筑物的机构 ， ． １ 构） 不影响其使用性能 ， 简便快速 ； 且 ３ 综合法 １ ２ 可直接在结构混凝土上作全面检测 ．能 比较真实地 反映混凝土 ． ２ 综合法是指采用两种或两种 以上 的非破损检测方法 ． 获取多个物 的质量 和强度 ． 可避免标准试块不能真实反 映工程质量 的缺点 ； 理参量 ． 并建立混 凝土强度与多项 物理 参量的综合相关关 系 ． 多个 从 ２ 能获得破坏试 验不能获得 的信 息 ， ． 角度综合评定混凝土强 度 因而它 比单一物理量的非破损检测方法具 裂、 不均匀性 ， 表层烧伤 、 冻害及化学腐蚀 等。这些都是标准试块破坏 有更高的准确性和可靠性 。 目 己被采用的综 合法有超声 一 前 回弹综合 试验无 法代替 的： 法、 超声一 钻芯综合法 、 声速衰减综合法 ……等等 ， 其中超声一 回弹综合 ２ 标准试块破坏试验只能用于新建工程 的混凝土质量 检查 ．而非 法 已在我 国广泛应用 ． ４ 破损检 测方法 ， 对新建工程和 已有建（ 筑物都能应 用 ； 构） ３ 混凝土缺陷及其 它性能 的非破损检测方法 ． ． ２ ２ 可进行非接触检测 ． ． ５ 如用红外线法 、 摄影法等 ． 不需接触建筑 物 ， 几年来 ． 与建 ） 筑物劣化诊断等有关的混凝土内部裂缝 、 孔洞等 减少了搭脚手架 等工程 ： 缺 陷． 钢筋位置 、 直径及锈蚀状态 ， 面剥离 ， 饰 受冻层深度及 混凝土耐 ２ 可进行连续测试和重复测试 ． ． ６ 使测试结果有 良好 的可 比性 ： 久性 、 弹性和非弹性性 能等强度 以外的非破损检测方法越来越受到重 ２ 由于是间接检测 ． ． ７ 检测结果要受到其他因素的影响 ． 检测精 度要 视 ． 其研究和发展也很迅速 。 差 一些 混凝土内部缺陷的非破损检测方法主要有超声脉冲法 、 脉冲 回波 法、 雷达扫描法、 红外热谱法 、 声发射法等。这类方法的基本原理是依 ３ 非破损检测方法的分类 赖 于波 、 射线 或热发射等物质在混凝 土介质 中的变化 ， 判断混凝土 来 的内部缺陷的位置、 大小 、 损伤程度及损伤历史 。 在工程实践 中这些方 ３ 混凝土强度 的非破损检测方法 ． １ 法发展迅速 ． 己普遍应用 于工程实测 ． 国已编制了相应的技术规程。 我 １非破损检测 方法 ） 混凝土其它性能的非破损检测方法常用 的有共振法 、敲击法 、 磁 非破损 检测方法 以检测时不影响结构或构件 混凝土任何性能为前提 。 电测法 、 微波吸收法 、 中子散射法 、 中子活化法 、 渗透法等 。其 中 以混凝 土抗压强度与混凝土某些物理量之间的相关 性为基础 ． 测定相 测法 、 关物理量 ． 然后根据测强曲线推算被测混凝 土的标 准强度换 算值 ， 并 共振法和 敲击法 是通过测定混凝 土结 构或构件的激振频率 和振 动衰 减系数来推断混凝土的弹性和非 弹性性能 ．评价混凝土耐久性的 ： 磁 依照统计 原理得 出混凝土强度标准值的推定值或特征强度 。 电测法是根据电流通过不 同材 ① 回弹法是用 回弹仪测定混凝土表面硬度 ， 利用混凝土强度不同 测法用来检测钢筋位置 和保护层厚度 ： 料是具有 不同阻抗特性来检测混凝 土中钢筋锈蚀程度及 层状结构厚 其回弹硬度也 随之变化 的原理来推算混凝土强度 的。 也用 于混凝 土含湿量与透湿性 的测量 ： 微波吸 收法 和中子散射法 ②超声法是利用超声波在不同密度和不 同弹性模量的混凝土 ， 传 度 ． 播速度也不 同的原理 ， 根据波速与混凝土强度的相关关系来推定混凝 用来测定 混凝 土的含水量 ：中子 活化法用来测定混凝 土中水 泥的含 土的强度。
混凝土无损检测技术浅析
混凝土无损检测技术浅析摘要:无损检测就是指利用声、光、电、磁和射线等方法对混凝土的所有性能进行测定,它可以对混凝土的结构不造成任何破坏。
经过无损检测,可以推定混凝土的均匀性,密实度、强度、存在的缺陷等信息。
无损检测所使用的仪器具有简单快捷、方便灵活、费用低、可重复测试等特点,检测方法可适用于工程施工过程中混凝土质量监测,以及工程竣工验收等的检定工作。
由于无损检测具有诸多的优点,为了满足大量的工程需求,混凝土无损检测技术必将得到快速的发展以及广泛的应用。
关键词:混凝土无损检测缺陷方法在工程应用中,对混凝土的检测是十分必要的。
在实际生活中,混凝土的质量问题也受到了人们的普遍关注。
为了防止这类问题的发生,就必须采取防患于未然的必要手段,要做好提前检测和评估,对存在的缺陷进行判断和排查。
但是如何在不对建筑物产生任何破坏的情况下,对混凝土内部的缺陷,包括缺陷的类型、性质、数量、形状、位置、尺寸、分布及其变化等进行正确的判断和评价成了十分重要的研究课题。
随着科技不断的进步,现在技术人员可以在传统的检测手段基础上进行许多的先进无损检测,并且取得了良好的应用效果。
无损检测的方法可以达到工程的要求,为工程应用提供了很好的支持。
1 混凝土无损检测的含义混凝土无损检测是指在不破坏混凝土结构的条件下,在混凝土结构的原位上对混凝土的强度以及缺陷等进行直接的定量和定性的检测。
无损检测具有三层意义,分别为无损评价、无损检查、无损检测。
传统的无损检测即指无损检测最基本的内容,但是随着近些年有关技术和要求的发展,无损检测已经从无损检测转向了无损检查和无损评价,其内涵大大扩大了。
由于无损评价涵盖了无损检查及无损检测,所以无损评价就具有了更加广泛的含义。
传统的检测仅是仅仅是检测出缺陷,并对对检测对象的使用性进行判定即可,但是现在的无损评价需要对研究对象的可靠性、完整性和使用性能等进行评价,这就对工作者提出了更强的要求,使得工作者具有更强的综合分析能力。
冲击回波法检测混凝土内部缺陷
冲击回波法检测混凝土内部缺陷
冲击回波法是一种常用于检测混凝土内部缺陷的无损检测技术。
它通过在混凝土表面敲击钢球或铁棒等物体，利用冲击波在材料中传
播并发生反射的特性，来判断混凝土内部的缺陷情况。
具体地说，在检测前需要事先将混凝土表面进行打磨和清理，以
确保测试的准确性。
然后，将敲击物放置在混凝土表面并敲击，此时
会在混凝土中产生一系列冲击波，这些波会在混凝土的内部依次传播，并在遇到界面或缺陷时发生反射，返回地表。
通过检测波的传播时间和反射幅度，可以确定混凝土内部的结构
和缺陷情况。
例如，如果反射幅度较大，则说明在该位置有一个比较
明显的缺陷，如裂缝或空洞等。
需要注意的是，冲击回波法虽然能够检测混凝土内部的缺陷，但
其检测结果受混凝土的性质、敲击物的类型、敲击强度等多种因素的
影响，因此需要仔细操作和多次检测以提高准确性。
总体来说，冲击回波法是一种简单、快速、准确的混凝土无损测
试方法，被广泛应用于工程质量检测、建筑物维护等领域。
混凝土无损检测技术特点(doc 11页)
混凝土无损检测技术特点(doc 11页)土抗压强度推定值取小于10MPa。
2 当结构或构件中测区数少于10个时=式中—结构或构件最小的测区混凝土抗压强度换算值（MPa），精确至0.1MPa。
3 当结构或构件中测区数不少于10个或按批量检测时= －1.645对按批量检测的构件，当一批构件的测区混凝土抗压强度标准差出现下列情况之一时，该批构件应全部按单个构件进行强度推定：1 一批构件的混凝土抗压强度平均值＜25.0 MPa，标准差>4.50 MPa；2 一批构件的混凝土抗压强度平均值= 25.0~50.0 MPa，标准差>5.50 MPa；3 一批构件的混凝土抗压强度平均值＞50.0 MPa，标准差>6.50 MPa。
2、钻芯法、拔出法、贯入法测强按(CECS 03:88)、(CECS 69:94)标准规定方法技术要求钻芯法拔出法贯入法抽样1、按单个构件检测时,每个构件的钻芯数量不应少于3个;小构件可取2个。
2、对构件的局部区域检1、按单个构件检测时,在构件均匀布置3个测点。
当最大拔出力或最小拔出力与中间值之差大于15%时,应在最小拔出力测点附近再加测1、每一被测构件应选取5个测区;测区应均匀分布;两测区间距不宜大于2m;2、每测区测试5点;每数量及要求测时,钻芯数量及位置应由委托单位提出。
3、标准试件尺寸为 f100,高度为100mm。
4、高度小于0.95d或大于2.05d(d为芯样试件平均直径);任一直径与平均直径相差2mm以上;芯样端面不平整度超过0.1mm;不垂直度超过2 ° ;试件有裂缝等缺陷。
不能用作抗压强度试验。
2个测点。
2、按批抽样检测时,抽样数量应不少于总数的30%,且不少于10件,每个构件不应少于3个测点。
3、测点宜布置在混凝土成型侧面;相邻两测点间距不应小于10h,距构件边缘不应小于4h(h锚固深度)。
一测点深度只能测量1次,精度为0,01mm;3、测区针贯入值取5个测点中,将最大和最小值剔除后,取3点深度值的平均值ｍ h =1/3 10-ｍiｍ h —针贯入深度平均值 ;ｍ i —第 i个测点的针贯入深度测量值。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
混凝土无损检测技术特点-----------------------作者：-----------------------日期：混凝土无损检测技术混凝土是我国建筑结构工程最为重要的材料之一，它的质量直接关系到结构的安全。
多年来，结构混凝土质量的传统检查方法是以按规定的取样方法，制作的立方体试件，在规定的温、湿度环境下，养护28天时按标准实验方法测得的试件抗压强度来评定结构构件的混凝土强度。
用试件实验测得的混凝土性能指标，往往是与结构物中的混凝土的性能有一定差别。
因此，直接在结构物上检测混凝土质量的现场检测技术，已成为混凝土质量管理的重要手段，这一检测技术已引起各国建筑工程界的重视和承认。
所谓混凝土“无损检测”技术，就是要在不破坏结构构件的情况下，利用测试仪器获取有关的混凝土质量等受力功能的物理量，因该物理量与混凝土质量（强度、混凝土缺陷）之间有较好的相关关系，可采用获取的物理量去推定混凝土质量（强度、混凝土缺陷）。
一、混凝土无损检测技术特点：（一）对混凝土结构构件不破坏，可以获得人们最需要的混凝土物理量信息；（二）测试操作简单，测试费用低；（三）不受结构物的形状与尺寸限制，可以进行多次重复试验；（四）可对重要结构部位长期监测。
对混凝土结构（或构件）进行检（监）测，取得各种信息后及时进行处理，以减少损失，避免事故发生等。
实践也证明了混凝土无损检测技术，显示了强大的生命力。
二、被检工程所占比例对多项工程项目检测进行统计：（一）在施工过程中由于管理不善，造成质量事故，如：混凝土强度不够；混凝土结构（或构件）出现疏松、孔洞、蜂窝麻面等缺陷的检测约占65%；（二）根据生产工艺、使用功能改变，在原建筑物上进行改造，如需要加高接层或者楼面荷载改变等，鉴定原建筑物约占20%；（三）受损结构，如受化学介质侵蚀、火灾、地震等的检测约占10%；（四）重要工程的验收检测，如核电站安全壳、大型电站基础、水库闸门和电站大坝等的检测约占5%。
三、标准规程我们编制了我们现行的全部混凝土无损检测规程，这些规程是：A中华人民国行业标准《回弹法检测混凝土抗压强度技术规程》(JGJ/T23-2001)B中国工程建设标准化协会标准《超声回弹综合法检测混凝土强度技术规程》(CECS 02:2005)C中国工程建设标准化协会标准《钻芯法检测混凝土强度技术规程》(CECS 03:88)D中国工程建设标准化协会标准《超声法检测混凝土缺损技术规程》(CECS 21:2000)E中国工程建设标准化协会标准《后装拔出法检测混凝土强度技术规程》(CECS 69:94)F 中国建筑科学研究院企业标准《贯入法检测砌筑砂浆抗压强度技术规程》(Q/JY11-1998 )G中国建筑科学研究院企业标准《回弹法检测高强混凝土强度技术规程》(Q/JY17-2000)四、混凝土强度测试误差目前采用的几种测强方法,测试误差见表1:表 1五、检测技术(一)混凝土测强1、回弹法、综合法测强按(JGJ/T23-2001)、(CECS 02:2005)标准规定(1)测区布置每个构件对应两侧面须布置10个测区,其尺寸一般为200×200mm的方框,如图1所示。
图 1 柱、梁、墙测区布置示意图如按单个构件检测时 ,就在选取的构件上均匀布置测区;如按批构件检测时,构件抽样数量应不少于同批构件的30%,且不少于10件。
《综合法规程》还规定对一般施工质量的检测和结构性能的检测，可按照现行国家标准《建筑结构检测技术标准》GB/T50344的规定抽样。
对某一方向尺寸不大于4.5m且另一方向尺寸不大于0.3m 的构件，其测区数量可适当减少，但不应少于5个。
(2)测试在每个相对测区,回弹法各测8个回弹值;综合法各测8个回弹和3个超声波声时值;超声测距(收、发换能器间的距离)。
每个构件测试2个测点的碳化值。
(3)计算将测区 16个回弹值,把较大3个和较小3个回弹值剔除,余下10个回弹值取平均值;碳化值取2个测点的平均值;声速值为 (式中—声速; —超声测距; —为3个超声波声时值的平均值)。
回弹法是将所计算的测区回弹值、碳化值查表(或计算),得到测区强度值; 综合法是将所计算的测区回弹值、声速值查表(或计算),得到测区强度值;(4)强度推定《综合法规程》规定，结构或构件混凝土抗压强度推定值，应按下列规定确定：1 当结构或构件的测区抗压强度换算值中出现小于10.0MPa的值时,该构件的混凝土抗压强度推定值取小于10MPa。
2 当结构或构件中测区数少于10个时=式中—结构或构件最小的测区混凝土抗压强度换算值（MPa），精确至0.1MPa。
3 当结构或构件中测区数不少于10个或按批量检测时= －1.645对按批量检测的构件，当一批构件的测区混凝土抗压强度标准差出现下列情况之一时，该批构件应全部按单个构件进行强度推定：1 一批构件的混凝土抗压强度平均值＜25.0 MPa，标准差 >4.50 MPa；2 一批构件的混凝土抗压强度平均值 = 25.0~50.0 MPa，标准差 >5.50 MPa；3 一批构件的混凝土抗压强度平均值＞50.0 MPa，标准差 >6.50 MPa。
2、钻芯法、拔出法、贯入法测强按(CECS 03:88)、(CECS 69:94)标准规定方法技术要求钻芯法拔出法贯入法抽样数量及要求1、按单个构件检测时,每个构件的钻芯数量不应少于3个;小构件可取2个。
2、对构件的局部区域检测时,钻芯数量及位置应由委托单位提出。
3、标准试件尺寸为 f100,高度为100mm。
4、高度小于0.95d或大于2.05d(d为芯样试件平均直径);任一直径与平均直径相差2mm以上;芯样端面不平整度超过0.1mm;不垂直度超过2 ° ;试件有裂缝等缺陷。
不能用作抗压强度试验。
1、按单个构件检测时,在构件均匀布置3个测点。
当最大拔出力或最小拔出力与中间值之差大于15%时,应在最小拔出力测点附近再加测2个测点。
2、按批抽样检测时,抽样数量应不少于总数的30%,且不少于10件,每个构件不应少于3个测点。
3、测点宜布置在混凝土成型侧面;相邻两测点间距不应小于10h,距构件边缘不应小于4h(h锚固深度)。
1、每一被测构件应选取5个测区;测区应均匀分布;两测区间距不宜大于2m;2、每测区测试5点;每一测点深度只能测量1次,精度为0,01mm;3、测区针贯入值取5个测点中,将最大和最小值剔除后,取3点深度值的平均值ｍ h =1/3 10-ｍ iｍ h —针贯入深度平均值 ;ｍ i —第 i个测点的针贯入深度测量值。
按批抽检 ,抽检数量应不少于同批构件总数的30%,且不少于10件。
强度换算芯样试件强度换算 :—芯样试件换算强度(MPa);—芯样试件抗压试验的最大压力(N);—芯样试件的平均直径(mm);—不同高径比的芯样试件混凝土强度换算系数。
见表2。
混凝土强度换算 :—混凝土强度换算值(MPa);—拔出力(kN);、—测强公式回归系数。
混凝土强度换算 :· ｍ h—混凝土强度换算值(MPa);、—测强公式回归系数。
构件混凝土单个构件或单个构件的局部区域 ,取芯样试件换算值中的最小值作为推定值。
1、单个构件强度推定,单个构件的拔出力计算值:(1)当构件3个拔出力中最大和最小拔出力与中间值之差均小于中间值的15%,取最小值作为该构件拔出力计算值;(2)如有加测时,加测的2个拔出力和最小拔出力一起取平均值,再与前一次的拔出力中间值比较,取小值作为该构件拔出力计算值。
2、批抽检强度推定:如按批构件推定强度,用 (1)、(2)公式计算,取两个公式中最大者作1、单个构件强度推定,取该构件中最小值;2、批抽检强度推定:如按批构件推定强度,用(1)、(2)公式计算,取两个公式中最大者作为该批构件推定强度。
当属同批构件按批抽样检测时,若标准差出现下列情况时,则该批构件应按单个构件检测。
1)当该批构件混凝土强度平均值小于或等于25MPa时;＞4.5MPa2)当该批构件混凝土强度平均值大于25MPa强度推定为该批构件推定强度。
当属同批构件按批抽样检测时,若标准差出现下列情况时,则该批构件应按单个构件检测。
1)当该批构件混凝土强度平均值小于或等于25MPa时;＞4.5MPa2)当该批构件混凝土强度平均值大于25MPa时;＞5.5MPa时;＞5.5MPa(二)混凝土测缺由于钢筋布置太密,或震捣不实,都能使混凝土结构或构件出现蜂窝、狗洞、疏松、麻面等缺陷。
按照(CECS 21:2000)技术规程对缺陷进行检测。
1、混凝土梁缺陷测试一般在有缺陷部位,在构件的相对面,画出大于缺陷围的网格线,以网格十字点作为测点,逐点进行超声波测试。
2、混凝土柱缺陷测试3、梁、柱施工缝测试4、混凝土柱接头测试5、混凝土梁、柱节点测试6、板、柱，空芯柱接头测试7、超声波检测灌注桩混凝土质量8、浅裂缝测试六、混凝土缺陷显示及定量分析技术由建设部科技发展司下达的“八五”科技攻关“ 混凝土缺陷显示及定量分析研究” 课题 ,编号“ 85 ” -21-5。
该课题承担单位是中国建筑科学研究院建筑结构研究所负责 ,协作单位是中国科学技术大学电子技术系。
经过三年时间 ,按原订计划要求已完成研究工作，并于1998年 12月通过专家鉴定。
对混凝土缺陷的研究、应用还处在定性和半定量水平,现只能借助仪器所能检测的声时、幅度和频率 ,尚不能准确判断混凝土缺陷位置、尺寸大小等。
现行使用的“ 超声法检测混凝土缺陷技术规程” （ CECS 21:2000）仍不能对混凝土缺陷作定量分析。
如果将超声波穿透混凝土缺陷所获得的信号进行采集分析（频谱），并利用计算机辅助设计技术，将混凝土缺陷的信息，转换成模拟量，就可以把结构混凝土部缺陷、围大小等用图象显示出来。
本课题属于高科技项目,它涉及目前最新高速采集技术，将混凝土缺陷的超声波信号传输给计算机 , 采用频谱分析、统计分析和相关分析的方法，寻求通过混凝土缺陷的接收波形和定量分析缺陷的相关参数，并验证其可靠性；将混凝土缺陷的超声波信息转换成模拟量，把缺陷位置、围用图象显示出来。
A试件测试结果（成像）：鉴定意见：一、所提交的技术文件资料基本齐全完整、技术数据可靠,满足鉴定要求。
二、该课题立题符合混凝土质量检测的需要，是高科技项目，使用目前最新的高速采集技术，利用超声波对混凝土缺陷进行检测，将测点波形数字化，高速采样传输到数据库中；用波形信号进行频谱分析、相关分析和回归分析；将分析结果按单参数、多参数模拟量，用模拟量进行定量分析，把缺陷围用图象显示出来。
这一技术填补了在这方面的空白，是我国工程质量检测技术方面的一个突破。
对确保混凝土工程质量具有十分重要的意义和较高的实用价值。
