DVD常用电路模块的原理介绍
DVD-5620PW 电路原理
27 OUT0R 右声道模拟信号输出 0
AGND 模拟电路电源地
28 AVDD1 模拟电路电源
AVDD 模拟电路电源
（4）静音：
日立光头方案
三洋光头方案
设置两路静音电路：用户静音和关机静音。
设置三路静音电路：开机、关机、用户静音。
1、当用户静音时，解码芯片 SPHE8200 的 Pin121
1、开机瞬间，电容 EC41 电压为零，三极管 Q26

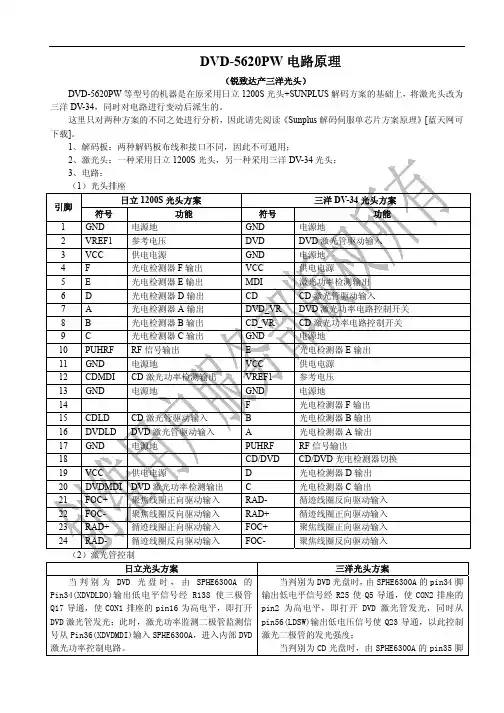

DVD-5620PW 电路原理
（锐致达产三洋光头）
DVD-5620PW 等型号的机器是在原采用日立 1200S 光头+SUNPLUS 解码方案的基础上，将激光头改为 三洋 DV-34，同时对电路进行变动后派生的。
这里只对两种方案的不同之处进行分析，因此请先阅读《Sunplus 解码伺服单芯片方案原理》[蓝天网可
D
T3 T40
T41 T42
CON5
1 2 3 4 5 6 7 8 9
HEADER 9
GND GND
P+12V P-12V
P+12V P-12V AC+
AC25V
P+5V PA+5V
AC+
AC25V
T59 T58 T57 T44 T43
C
P+12V
R138
AVCC12
33
1
+ EC3 BC21 220U16V 0.1U
串行音频数据信号输入 1
9 MUTE 静音控制信号输入
DIN3
串行音频数据信号输入 2
10 LRCIN2 第二左右时钟输入(192/96KHZ 混合) DOUT 音频数据信号输出
11 DGND 数字电路电源地
DVD工作原理范文
DVD工作原理范文DVD是一种数字光盘，全称为“数字视频光盘”（Digital Video Disc）。
DVD的工作原理主要包括数据编码、数据存储、数据读取、数据解码和信号输出五个部分。
第一部分：数据编码DVD的数据编码采用了ECMA-267标准，采用了连续的变长数据块进行存储。
数据编码过程中，首先将原始数据进行错误检测和纠正编码。
然后将数据分为小的数据块，并将数据块转换为十六进制。
最后，使用不同的编码方式对数据块进行编码。
第二部分：数据存储DVD的数据存储是通过将数据块写入光盘的蓝紫色的光敏层中实现的。
光盘由两个塑料片构成，中间夹着一层光敏层。
在制造光盘的过程中，先将塑料片的一面涂上光敏层，再将两片塑料压合在一起。
然后使用激光器将数据块逐个写入光敏层中。
光敏层中的永久性红外染料负责光盘读取后的长期保存。
第三部分：数据读取DVD的数据读取是通过使用激光束和光电探测器实现的。
当激光束照射到光盘的表面时，会在一定角度内发生衍射，从而形成不同的光斑。
而光电探测器可以检测到光斑的变化。
当激光束照射在数据块上时，光电探测器会检测到反射回来的光强的变化。
通过测量光强的变化，就可以得到数据块的编码信息。
第四部分：数据解码数据解码是将读取到的数据进行解码，恢复为原始数据的过程。
首先，激光束读取到的数据被转换为电信号，并通过前置电路转换为数字信号。
然后采用矩阵匹配的方式对数字信号进行解码。
根据编码方式的不同，采用不同的解码算法进行解码。
第五部分：信号输出在数据解码之后，原始数据通过数字信号输出端口输出。
数码电视或计算机硬盘等设备可以接收到这些数据信号，并将其解码为音频或视频信号，然后通过音箱或显示器进行播放。
总结：DVD的工作原理包括了数据编码、数据存储、数据读取、数据解码和信号输出五个部分。
在DVD的工作过程中，首先将原始数据进行编码，然后将编码后的数据写入光盘的光敏层中。
接着通过激光束和光电探测器进行数据读取，再将读取到的数据进行解码，并最终通过信号输出端口输出原始数据。
松下DVD-300型DVD机电源电路原理
文军维修 松下DVD －300型DVD 机电源电路原理 月刊03032003-3-19 10:30:35作者：来源：关键字： 维修经验 松下DVD －300型DVD 机电源电路原理 月刊0303点击数： 45次一、松下DVD －300型DVD 机的电源电路具有以下特点：1．主要采用它激式并联型开关电源及初级和次级稳压相配合的二级稳压方式以满足DVD 机不同部件的各种稳压精度要求。
2．采用ON/OFF 控制：主要作用是使诸如DVDP 系统、DVD 解码系统供电的一些次级稳压电路在待机状态下输出工作电压。
3．采用厚膜电路，作为开关占空比控制电路。
其特点是启动独立的振荡器完成激励驱动和PWM 调制，省去了正反馈环路，排除了自激式开关电源受正反馈量变化影响的制约，因此该电路性能稳定，工作电压范围宽，能适应市电变化的范围达AC 90V ～270V 。
4．它的次级稳压采用性能优良的五端集成稳压器，具有饱和压降低，动态内阻小的优点。
5．具有过压、过流、过热保护等多种自保控制功能。
二、电源电路的构成工作原理及作用1．输入滤波电路：主要由C1001、C1002、C1003、L1001及L1002构成。
主要作用是抑制来自市电的干扰和浪涌。
2．整流及平滑电路：由D1001、C1011构成。
其作用是对220V 交流电进行整流滤波后产生约300V 直流电压。
3．DC-DC 变换电路：主要由电子开关T1011，+17.2V 整流滤波电路（D1021、C1021），+6.8V 整流滤波电路（D1111、C1112、Lllll 、Cllll 、C1113)，+12V 整流滤波电路（D1131、Cll31、C1132、PRll31、L1131、C1133），-12.9V 整流滤波电路（D1141、C1141、C1142、PRll41、L1141、C1144），+12V 整流滤波电路（D1151、C1151、C1152、C1153、L1151），-23V 整流滤波电路（D1161、C1161、C1162、C1163、L1161）和±3.5V 整流滤波电路（D1171、C1171、C1173、C1174、PRll71）构成。
12DVD影碟机的基本工作原理与检修2
6.1 基础知识
6.2 机芯及其配套芯片
6.3 电路的工作原理
6.4 常见故障及检修方法
1
6.1.4 激光头种类及特点 DVD与VCD一样，都是以光盘作为存储图像和声 音的载体，采用激光扫描光盘的信息表面来实现重放。
2
6.1.4 激光头种类及特点
DVD机是在CD机、VCD机的基础上，通过改进光 盘物理结构和读取机构来提高记录密度、存储容量和传 输速度的。由于DVD光盘与VCD，CD光盘外观和尺寸 一致，为了实现高密度记录，必然要缩短坑槽长度和轨 迹间距。与VCD，CD光盘相比，DVD光盘的轨道间距 为0.74μm（VCD为1.6μm），坑槽长度为0.4μm～2μm （VCD最短为0.83μm）。为了准确读取DVD光盘信息， DVD机激光头采用635nm～650nm（CD为680nm）的较 短波长，物镜数值孔径加大到0.6（CD为0.45），使其对 激光束会聚后的焦点尺寸更小，更易准确找到信号轨迹。
⑥采用高精度碟片管理夹持器
36
6.2.2 机芯配套芯片的名称及引脚功能
（1）机芯特点和技术规格 2）构成 ①进给机构 ②中间支架 ③机构支架 ④托盘
⑤伺服PCB
⑥ADM
37
6.2.2 机芯配套芯片的名称及引脚功能
（1）机芯特点和技术规格 3）主要器件的技术规格 ①物镜：DVD 2.8mm ②数值孔径： CD 2.8mm CD 0.42nm
3
6.1.4 激光头种类及特点
DVD刻录密度远大于VCD光盘，这就决定了只能用 CD，VCD，SVCD光盘，因而出现了多
种DVD激光头 （1）单激光器 只有一个激光发射器，只能发射650nm的激光，故无法 兼容CD-R。有双透镜方式、单镜双焦点方式、液晶快门 （光圈）方式。

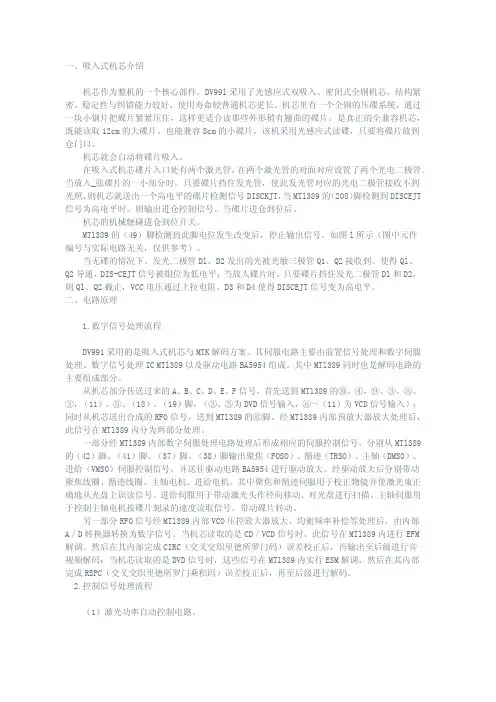

吸入式DVD电路原理
一、吸入式机芯介绍机芯作为整机的一个核心部件，DV99l采用了光感应式双吸入、密闭式全钢机芯，结构紧密。
稳定性与纠错能力较好，使用寿命较普通机芯更长。
机芯里有一个全钢的压碟系统，通过一块小钢片把碟片紧紧压住，这样更适合读那些外形稍有翘曲的碟片。
是真正的全兼容机芯，既能读取12cm的大碟片。
也能兼容8cm的小碟片，该机采用光感应式读碟，只要将碟片放到仓门口。
机芯就会自动将碟片吸入。
在吸入式机芯碟片入口处有两个激光管，在两个激光管的对面对应设置了两个光电二极管。
当放入_张碟片的一小部分时。
只要碟片挡住发光管，使此发光管对应的光电二极管接收不到光照，则机芯就送出一个高电平的碟片检测信号DISCKJT，当MTl389的（208）脚检测到DISCEJT 信号为高电平时。
则输出进仓控制信号。
当碟片进仓到位后。
机芯的机械触碰进仓到位开关。
MTl389的（49）脚检测到此脚电位发生改变后，停止输出信号。
如图l所示（图中元件编号与实际电路无关，仅供参考）。
当无碟的情况下。
发光二极管Dl、D2发出的光被光敏三极管Q1、Q2接收到。
使得Ql、Q2导通，DIS-CEJT信号被钳位为低电平：当放人碟片时，只要碟片挡住发光二极管Dl和D2，则Ql、Q2截止，VCC电压通过上拉电阻、D3和D4使得DISCEJT信号变为高电平。
二、电路原理1.数字信号处理流程DV991采用的是吸入式机芯与MTK解码方案。
其伺服电路主要由前置信号处理和数字伺服处理、数字信号处理IC MTl389以及驱动电路BA5954组成。
其中MTl389同时也是解码电路的主要组成部分。
从机芯部分传送过来的A、B、C、D、E、F信号，首先送到MTl389的⑩、④，⑨、③，⑧、②，（11）、⑤、（18）、（19）脚，（②、⑤为DVD信号输入，⑧～（11）为VCD信号输入）；同时从机芯送出合成的RFO信号，送到MTl389的⑥脚。
经MTl389内部预放大器放大处理后，此信号在MTl389内分为两部分处理。

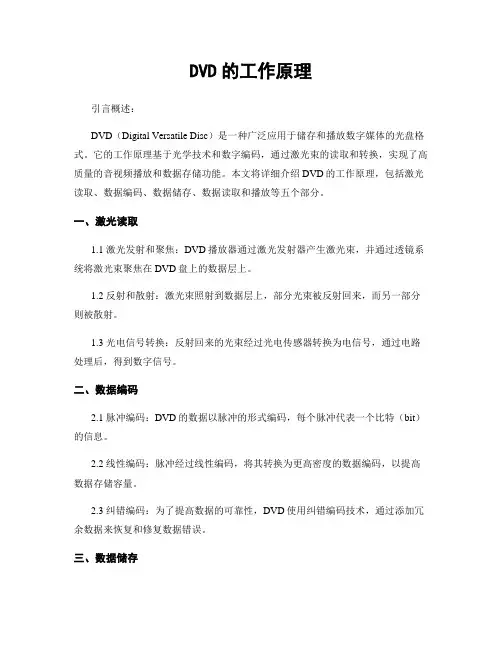

DVD的工作原理
DVD的工作原理引言概述：DVD（Digital Versatile Disc）是一种广泛应用于储存和播放数字媒体的光盘格式。
它的工作原理基于光学技术和数字编码，通过激光束的读取和转换，实现了高质量的音视频播放和数据存储功能。
本文将详细介绍DVD的工作原理，包括激光读取、数据编码、数据储存、数据读取和播放等五个部分。
一、激光读取1.1 激光发射和聚焦：DVD播放器通过激光发射器产生激光束，并通过透镜系统将激光束聚焦在DVD盘上的数据层上。
1.2 反射和散射：激光束照射到数据层上，部分光束被反射回来，而另一部分则被散射。
1.3 光电信号转换：反射回来的光束经过光电传感器转换为电信号，通过电路处理后，得到数字信号。
二、数据编码2.1 脉冲编码：DVD的数据以脉冲的形式编码，每个脉冲代表一个比特（bit）的信息。
2.2 线性编码：脉冲经过线性编码，将其转换为更高密度的数据编码，以提高数据存储容量。
2.3 纠错编码：为了提高数据的可靠性，DVD使用纠错编码技术，通过添加冗余数据来恢复和修复数据错误。
三、数据储存3.1 螺旋状轨道：DVD中的数据以螺旋状的轨道储存在盘片上，每个轨道上都包含有关音视频或数据的信息。
3.2 数据层：DVD通常具有两个数据层，每个数据层都可以存储大量的数据，提供更高的储存容量。
3.3 数据密度：DVD的数据密度较高，通过提高数据的存储密度，可以在有限的空间内存储更多的信息。
四、数据读取4.1 光学跟踪：DVD播放器通过调整激光的焦距和位置，实现对数据层的精确跟踪，以读取所需信息。
4.2 数据解码：读取的数据经过解码处理，将其转换为可识别的音视频或数据信号。
4.3 数据传输：解码后的数据通过电路传输到音视频解码器或计算机，进行进一步处理和播放。
五、数据播放5.1 音视频解码：DVD播放器将解码后的音视频信号传输到音频解码器和视频解码器，分别解码为音频和视频信号。
5.2 数字转模拟：解码后的音频信号通过数字模拟转换器（DAC）转换为模拟信号，以供音箱播放。
典型DVD机电路分析
功能说明
BA5833FM-E2 AN8708FHK ES4428 24C02N HY57V641620HG 74HCU04D CS4955-C0 CS4360KZEP HY29F800TC V6300 7KL05 C4558 MN103S26EGA MN102H60 LM111 HA330 PT6312 4558 TP2399 5L0380R NEC250 LM431
红外遥控操作信号，经连接器XS201的①脚输入U201的159脚，由 U201与U302内的微控器输出各种控制信号，实施各种遥控操作。
VCD/DVD机技术
6.2 系统控制电路
6.2.4 加载电机控制电路 步步高AB915D型DVD影碟机的加载电机控制电路
VCD/DVD机技术
6.2.5 读盘控制／碟片识别电路 步步高AB915D型DVD播放机的读盘控制／碟片识别电路
3）程序读取通信电路：嵌入式微控器通过该电路与D008通信，以便在 开机复位后，从U208中读取初始化程序完成对该机的初始化操作；在播 放过程中，读取运行程序进行各种运算，完成各项播放功能。
4）数据存储与用户参数设置通信电路：播放过程中，嵌入式微控器便直接从 DRAM（U204）中快速读取其执行程序，进行解复用和解码的各种高速运算，并将 该机中各功能电路处理的各类信息数据与控制指令数据进行缓冲存储，以备各功 能电路处理用。 用户参数设置存储器U202，装有步步高DVD”开机画面信息、视频编码制式及其 他电路工作模式等设置参数。
VCD/DVD机技术
6.3 RF信号处理与数字伺服电路
6.3.1 RF信号处理电路 （1）RF信号处理电路的组成
（2）RF信号处理电路的工作流程 IC5201是RF信号处理的主体电路。 VCD/DVD机技术
DVD的基本知识结构和工作原理
超储存能力：DVD技术的基础是DVD片。有超乎寻常的 存储能力仅单面单层碟片存储能力达到135分钟播放 时间。由于DVD片的大容量，使得DVD播放机拥有专业 级的视听表现。 高清晰图象：在视频方面，DVD的分辨率高达500线以 上，拥有丰富的色彩饱和度以及逼真的回放效果，将 现有的大屏幕彩电的优越性显露无遗。这种高清晰度 的惊人画质是DVD最吸引人的地方。 强立体声效：DVD的音频采用杜比5.1声道环绕立体声 式Lpcm。这是当今最先进的音响环绕技术，并且和美 国各大影片公司所采用的录音标准相吻合。
AC-3是杜比公司开发的新一代家庭影院 多声道数字音频系统。称为AC-3系统或 杜比5.1声道系统，有时简称AC-3。
杜比数字AC-3系统是一种音频感觉编 码系统，它提供的环绕声系统由5个全频域、 全分离的声道和一个120Hz以下的超重低 音频段组成，所以又叫5.1声道。 （1）、CD/VCD的激光器的波长为780nm， 光点直径约为1.04um。 （2）、DVD的激光器的波长为650（635） nm，光点直径约为0.6um；可用来读取尺 寸为0.4um的DVD数据。
DVD功能
人机互动性：DVD影碟机具有多层次菜单功能，在播 放过程中，操作者可以根据自己的兴趣爱好和倾向对 播放的故事情节自由选择多种结局，以弥补单一结局 的遗憾。
多语言字幕和多语言配音：在高品质视听效果之外， DVD的多元化功能异常强大。以斯高柏公司的ZIVADVD技术为例，DVD可以同时容纳8种语言的配音，和 32种语言的对白字幕。 多角度观赏功能：观众可以选择不同角度欣赏同一场 景，如赛车，观众可以通过“角度”切换，把自己任 意放在观众席，裁判席，驾驶座上，甚至还可以把自 己“绑”在车底观看，使观众真正享受身临其境的乐 趣。
DVD开关电源电路原理图
DVD开关电源电路原理图
大宇DVD开关电源集成电路VIPER22A。220V的交流电源经开关输入后,经四个二极管构成的桥式整流电路整流、C1滤波后输出一个300V左右的直流信号。由于VIPER22A处于工作状态,在其内部场效应管截止时,会在变压器初级(L左1)两端产生大于300V的电压,利用R1、C2和D5构成防冲激电路,使其电压有一个释放回路,以免激穿VIPER22A内部场效应管。,下图是其内部结构图:
DVD基本工作原理2--工程部
• 问题：理论两个IO最多可以做多 少种模式？
音频处理
• 音频切换---把多路音频/视频信号输入作一个开关选择，常用的 比如4052/4053，PT2314等。其中的4052就是一个逻辑开关， 通过IO口的几个不同状态来确定目前选中的是那一路输入。 PT2314则集成了包括音量控制,简单的声场处理等功能。用I2C 的通讯方式来控制。
DVD基本工作原理
硬件部分
图解单芯片DVD功能结构
• 参照下图
• DVD由有以下几个部分组成： • 电源 • 伺服
• MEMORY • 系统控制 • 解码和音/视频DAC • 静音电路 • 运放电路 • 外围控制设备
电源
• 由电源板供给主板电压+5V，然后通过降压电路降低到 3.3V,1.2V，再供给主芯片以及外围电路使用. 常用的降压方式 有串联降压式（LDO）与开关电源方式（DC to DC）。
外围控制设备
• 遥控接收 • 面板驱动 • 按键扫描 • SCART输出 • 音频处理 • 音量编码器 • 收音模块 • 与其他设备的通讯协议
遥控接收
• 遥控接收DVD一般用的是NEC格式，其他领域有PHILIPS，SANYO等格 式。NEC格式传送的顺序为同步信号+SYSTEM CODE（16BIT）+ DATA
• 音频放大---分为前级信号放大（4558）和后级功率放大（各种 功率的功放）。有些功放是用直流电平来控制。
• 音频处理---包括声场效果，高低音控制等，复杂的声场效果由 DSP来完成那些负责的算法，比如PROLOGIC2这些。
车载DVD伺服电路工作原理
伺服电路的主要组成部分
01
02
03
04
主轴电机
用于控制DVD碟片的旋转速 度和方向。
聚焦电机
用于控制激光头的焦距，确保 激光束能够准确聚焦在碟片表
面。
循道电机
用于控制激光头在碟片表面上 的移动，实现数据的跟踪读取
。
传感器
用于检测碟片的旋转速度、位 置等信息，并将信息反馈给伺
服电路进行控制。
伺服电路的功能
故障排除和修复方法
对于无法启动的故障，可以检查电源 电路、控制电路和驱动电路，更换损 坏的元件或电路板。
对于无法正常播放的故障，可以检查 解码器、显示屏和连接线路，修复或 更换损坏的元件或线路。
对于无法读取碟片的故障，可以检查 碟片、激光头和伺服电路，清洁或更 换损坏的元件。
对于频繁死机的故障，可以重新安装 软件、清理散热器和加强散热，修复 或更换损坏的元件。
跟踪
为了确保准确读取光盘上的信息，伺 服电路需要进行跟踪控制，即控制激 光头的位置，使其始终保持在光盘信 息的最佳读取点上。
速度控制和位置控制阶段
速度控制
在速度控制阶段，伺服电路会根据读取到的信号实时调整光 驱的旋转速度，以保证读取数据的稳定性和准确性。
位置控制
位置控制是针对激光头的位置进行调整的过程，通过位置控 制，可以确保激光头始终保持在正确的读取位置上，避免因 震动或机械误差导致的数据读取错误。
03
车载DVD伺服电路的工作过程
初始化和启动阶段
初始化
在接通电源后，车载DVD伺服电 路首先进行初始化，包括对各部 分电路的参数进行设定和校准， 以确保后续工作的准确性。
启动
初始化完成后，伺服电路开始启 动，此时会进行机械部分的预热 和自检，确保机械部分正常工作 。
DVD基本工作原理2--工程部
外围控制设备
• 遥控接收 • 面板驱动 • 按键扫描 • SCART输出 • 音频处理 • 音量编码器 • 收音模块 • 与其他设备的通讯协议
遥控接收
• 遥控接收DVD一般用的是NEC格式，其他领域有PHILIPS，SANYO等格 式。NEC格式传送的顺序为同步信号+SYSTEM CODE（16BIT）+ DATA
伺服
• 出入仓控制 有些驱动IC包含了出入仓控制,如CD5888,跟我们公司的
AL5666相比，内置了出入仓电路，出入仓由一个H桥推挽电路 组成，需要主芯片的两个IO控制.其中一个高一个低时会动作, 注意当检测到马达开关到位后,必须让两个IO同时为”1”,来停 止马达,否则马达长时间供电会把马达烧掉. 所以,主芯片需要4个IO口来实现一个托盘式的机芯控制。包括 正反转控制信号输出和进出仓到位开关信号检测。开盖式机芯 TOP LOADING只需要一个IO来检测一个开关处于开还是关就 可以了。吸入式机芯(SLOT-IN) 一般会多一个SLOT-IN的检测 口,来判断放碟后执行自动进仓的动作，.但是到位开关各有不 同,要具体分析。吸入式机芯一般会用光电方式来做电子开关。
系统控制
• 系统加电后，复位信号对主控芯片系统CPU进行复位。 CPU读取Flash-Rom中的操作软件，将读取的数据存放 到随机动态存储器 SDRAM中，由主控芯片内部精简指 令处理器(RISC)对CPUI／O接口以及各单元的输入、输 出接口进行初始化。系统工作正常后，激光头组件读取 的光盘信号从主控芯片RF IN脚输入，经其内部的RF信 号放大器和伺服信号处理器处理后，其中视频数据信号 送到视频解码器进行解码，再经数字视频信号转换器输 出模拟视频信号；音频数字信号处理器输出的数字音频 信号直接输出到内置音频DAC，通过DA变换输出5.1声 道模拟音频信号；而伺服信号中的主轴、进给、循迹和 聚焦信号输出到马达驱动IC，去控制机芯光头，完成伺 服控制。
DVD影碟机典型电路原理
DVD影碟机典型电路原理首先，DVD影碟机的工作原理是基于信号解码的。
当DVD光盘放入机器时，光头通过激光发射器发出激光光束，然后该光束通过光学读取头部分反射回来。
接下来，光电转换器接收到反射回来的光束，将其转换为电信号并传送到解码芯片。
解码芯片会对这些电信号进行解码，从而还原出图像和声音的数据。
其次，DVD影碟机的工作原理还包括数据读取和写入。
在DVD光盘上，存储了大量的数字数据。
当光头扫描光盘表面时，它能够读取到这些数据。
光电转换器将这些读取到的数据转换为电信号，并通过解码芯片进行解码。
此外，DVD影碟机还具有数据写入的功能，当用户使用DVD影碟机复制光盘时，它能够将这些数据写入到另一个光盘中。
第三，DVD影碟机还需要进行信号转换和放大。
在解码后，数字信号需要通过数字到模拟转换器（DAC）进行转换，从而变成模拟信号。
然后，这些模拟信号需要进一步放大，以使其能够驱动音箱或电视机等外部设备。
其次，DVD影碟机还包括信号处理环节。
在数据解码过程中，DVD影碟机会对信号进行处理和优化，以确保图像和声音质量的最佳效果。
信号处理部分通常包括降噪滤波器、时域处理器、均衡器等，以提供更好的清晰度、色彩和音响效果。
最后，DVD影碟机还包括显示和输出功能。
数字图像和声音信号经过处理后，会输出到显示器上进行播放。
DVD影碟机通常配备有视频输出接口，如HDMI、AV等，以供连接到电视机或投影仪等显示设备上。
此外，DVD影碟机还具有音频输出接口，如RCA、光纤等，以供连接到音箱或功放等音响设备上。
总体而言，DVD影碟机的典型电路原理包括信号解码、数据读取和写入、转换和放大、信号处理、显示和输出等几个主要部分。
这些部分协同工作，使得光盘中的数字视频和音频能够被准确地解码、读取、转换和输出，从而呈现给用户高质量的视听体验。
DVD影碟机的基本工作原理与检修
7
6.3.2 RF电路与DSP电路工作原理
至CD数字信号 处理电路
（1）RF电路
至DVD数字信 号处理电路
8
循迹信号产生电路
TE送IC503（CD信号处理与伺服处理电路）处理成控 制信号再送伺服驱动电路。
9
（2）DSP电路
RF信号送到DSP电路进行数字处理，该机的DSP电路 由IC201（TC90A41AF）、IC503（TC9461F）及版权保护 电路IC301（MD36710X）组成。 它们的作用是将DVD的RF信号整形和8/16解调及区 域码解码，处理成DVD格式的数据流；还要将CD（或 VCD）的RF信号整形和*/14解调，处理成CD-ROM格式的 数据，送MPEG电路处理。同时检测出主轴线速度误差， 并产生主轴伺服控制信号，送IC510（BA6844FP）主轴电 机驱动电路。
对MPEG-2/AC-3音频基本位流进行解码，得到PCM 数据。
①MPEG-2音频解码器
5
6.3 电路的工作原理 6.3.1 DVD机的组成及基本工作原理 （2）DVD机的基本工作原理 经AC-3解码后输出的6声道数字音频经6路DAC转换 后输出5声道全频域的音频信号和1路120Hz以下的超重低 音信号。与此同时，RF前置放大和DSP输出的信号送至 数字伺服电路，经伺服处理后产生的误差信号再经驱动 放大后控制伺服机构，以保证激光头精确读盘。为了使 DVD机各单元电路正常工作，还需要系统微处理器与机 芯微处理器参与控制，以保证整机正常工作，实现完善 的人机界面与控制。
6.3 电路的工作原理 6.3.1 DVD机的组成及基本工作原理 （1）DVD机的基本结构 DVD机的电路由机芯电路（RF放大、数字信号处理、 机芯微处理器、数字伺服、驱动电路）、MPEG2/MPEG1音 频解码电路（DRAM、ROM）、系统控制电路、操作/显示 控制电路、视频编码电路、AC-3解码电路等组成。与VCD 机电路不同的是，DVD机采用MPGE2解码和AC-3解码器。 根据1995年DVD标准，MPEG2在定义上包含MPEG1，因而 所有符合MPEG1标准的VCD光盘均能在DVD机上播放。
DVD常用电路模块的原理介绍
SD33 R65 R66 10k 10k SDCKE DCS#
DV33
S-FLASH
U5 CE# VDD SO HOLD# WP# SCK VSS SI 8 7 6 5
R132
33R FV33
FV33
SDCLK 38 SDCKE 37 DCLK R67 47 SDCLK C51 5P DQM0 DQM1 BA0 BA1 R68 R69 33 33 DBA0 DBA1 15 39 36 40 54 41 28 DCS# DRAS# DCAS# DWE# 19 18 17 16
VIDEO DAC
AUDIO DAC
MPEG DECODER RISC
MPEG DSP
内部总线
8032
前控板接口
FLASH接口 FLASH接口
USB驱动 USB驱动
I/O口 I/O口
CS,DAT CLK
地址线，数据线，控制线
USB接口 USB接口
TCL Home Networking BU TCL家庭网络事业部
DVD的容量规格.d oc
C, DVDP SEVER基本原理
DVDP Serve基本原理
TCL Home Networking BU TCL家庭网络事业部
1、整机原理框图介绍 2、机芯工作原理简介 3、主板工作原理介绍 A、主芯片内部框图简介 B 、 OPU及周围电路 C、SDRAM及flash电路 D、马达驱动电路 E、音视频电路 F、SCART输出电路 G、开关机静音电路 H、系统复位电路 I、主板上的电源电路工作原理 5、卡拉OK原理简介 6、前控板原理简介 7、电源板工作原理简介
TCL Home Networking BU TCL家庭网络事业部
