霍尔电流传感器电源消耗电流计算方案
13怎样用霍尔电流传感器ss49e输出电压来计算被测电流的大小
怎样用霍尔电流传感器ss49e输出电压来计算被测电流的大小1. AT90S8515介绍AT90S8515是一种基于精简RISC指令集的嵌入式单片机，它有8K的可下载的FLASH存储空间，512字节的EEPROM，512字节的SRAM。
它还带有看门狗定时器，2个中断源，2个定时器/计数器。
2. 里程测量传感器模块设计方案一、使用光敏电阻对里程进行测量。
将光敏电阻安装在自行车前叉的一侧，在同等高度的另一侧安上一个高亮度的发光二极管。
在同等高度的辐条上贴上一圈黑色材料，并在黑色材料上打上等间距的小孔，这样当小孔经过光敏电阻时，光敏电阻根据光电流的变化发出脉冲，从而测量里程。
方案二、利用编码器对车轮的圈数进行测量。
将旋转编码器安装在车轴上，这样每当车轮转过一定的距离编码器就会发出一个脉冲。
利用脉冲数对里程进行测量。
方案三、利用霍尔元件对里程进行测量。
将霍尔元件安装在车前叉的一侧，在车圈侧面等间隔贴多个磁片。
当磁片经过霍尔元件时，霍尔元件输出端的电压发生变化产生脉冲，单片机根据脉冲数来计算里程。
光敏电阻对光特别敏感，当白天行驶时，外界光源将导致光敏电阻发出错误信号；光敏电阻对环境的要求相当高，如果光敏电阻或发光二极管被泥沙或灰尘所覆盖，光敏电阻就不能再进行测量；在雾天和雨天光敏电阻的测量的效果也不好。
而编码器必须安装在车轴上，这样安装就会给用户带来很多不便。
霍尔元件不受天气的影响，即便被泥沙或灰尘覆盖对测量也不会有任何影响。
由霍尔元件加整形电路构成的霍尔开关系统，具有输出响应快，数字脉冲性能好，安装方便，性能可靠，不受光线、泥水等因素影响，价格便宜的优点。
所以本设计采用方案三。
3. 显示系统设计方案一、用数码管显示信息。
利用6个数码管显示数字信息，并用8个发光二极管分别指示显示量的内容和单位。
例如数码管显示10.00,并且指示速度的发光二极管亮，它表示当前的平均速度为10.00千米／小时。
方案二、用液晶显示器显示信息。
霍尔电流传感器的电路设计

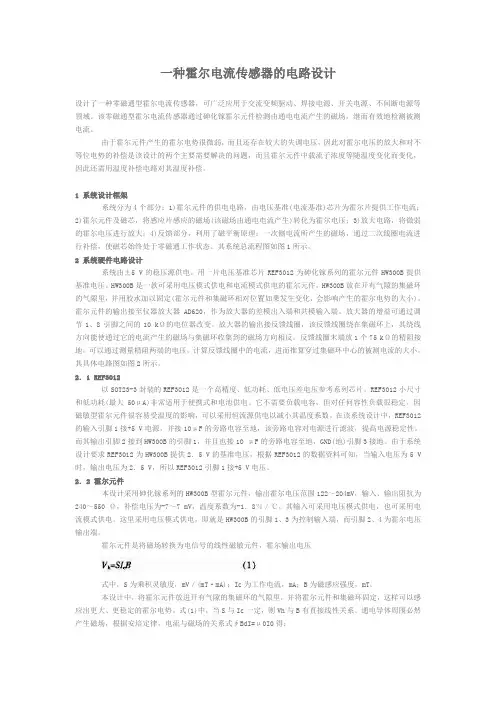

一种霍尔电流传感器的电路设计设计了一种零磁通型霍尔电流传感器，可广泛应用于交流变频驱动、焊接电源、开关电源、不间断电源等领域。
该零磁通型霍尔电流传感器通过砷化镓霍尔元件检测由通电电流产生的磁场，继而有效地检测被测电流。
由于霍尔元件产生的霍尔电势很微弱，而且还存在较大的失调电压，因此对霍尔电压的放大和对不等位电势的补偿是该设计的两个主要需要解决的问题，而且霍尔元件中载流子浓度等随温度变化而变化，因此还需用温度补偿电路对其温度补偿。
1 系统设计框架系统分为4个部分：1)霍尔元件的供电电路，由电压基准(电流基准)芯片为霍尔片提供工作电流；2)霍尔元件及磁芯，将感应片感应的磁场(该磁场由通电电流产生)转化为霍尔电压；3)放大电路，将微弱的霍尔电压进行放大；4)反馈部分，利用了磁平衡原理：一次侧电流所产生的磁场，通过二次线圈电流进行补偿，使磁芯始终处于零磁通工作状态。
其系统总流程图如图1所示。
2 系统硬件电路设计系统由±5 V的稳压源供电。
用一片电压基准芯片REF3012为砷化镓系列的霍尔元件HW300B提供基准电压。
HW300B是一款可采用电压模式供电和电流模式供电的霍尔元件，HW300B放在开有气隙的集磁环的气隙里，并用胶水加以固定(霍尔元件和集磁环相对位置如果发生变化，会影响产生的霍尔电势的大小)。
霍尔元件的输出接至仪器放大器AD620，作为放大器的差模出入端和共模输入端。
放大器的增益可通过调节1、8引脚之间的10 kΩ的电位器改变。
放大器的输出接反馈线圈，该反馈线圈绕在集磁环上，其绕线方向能使通过它的电流产生的磁场与集磁环收集到的磁场方向相反。
反馈线圈末端放1个75 kΩ的精阻接地，可以通过测量精阻两端的电压，计算反馈线圈中的电流，进而推算穿过集磁环中心的被测电流的大小。
其具体电路图如图2所示。
2．1 REF3012以SOT23-3封装的REF3012是一个高精度、低功耗、低电压差电压参考系列芯片。
霍尔流量计-4-20MA输出设计方案
设计方案1.单片机采用：C8051F410。
●12位AD，200KSPS，多达24路外部输入（内部选择器）。
输入范围为0-VREF。
VREF可以被配置成内部1.5V，2.2V，或外部输入。
若配置成2.2V，则分辨率为2.2/4096=0.54mV。
理论精度为1/4096=0.03%。
若采用8位则是0.4%。
●12位电流输出DA，电流最大输出范围为0-0.25/0.5/1/2mA。
（XTR115的输入电流范围0.04-0.2mA）●JTAG在片调试，速度可达50MIPS（时钟频率为50MHz时）●存储器，2304字节内部数据RAM（256+2048），32KB FLASH；可在系统编程，扇区大小为512字节。
64字节电池后备RAM（smaRTClock）●24个端口I/O；推挽或漏极开路，耐5.25 V电压。
可同时使用的硬件SMBus（I2C兼容）、SPI和UART串口，4个通用16位计数器/定时器，16位可编程计数器/定时器阵列（PCA），有6个捕捉/比较模块和WDT。
硬件实时时钟（smaRTClock），工作电压可低至1V，64字节电池后备RAM和后备稳压器●供电电压范围2.00-5.25V。
50M频率下10mA 电流，1M频率下0.3mA。
●芯片内部用于温度传感器。
●32脚LQFP2.（C8051F350=8K FLASH；768RAM；2.7-3.6V，24位△AD，8位DA，待选）3.4-20 mA电流输出采用：XTR115。
●2线制，24V供电。
●提供外部电路+5V电源，+2.5V参考电源。
●输入电流控制，输出电流=100倍输入电流。
4.温度传感器采用：TMP36（实验后决定是否使用）。
●供电电压范围2.70-5.50V。
●输出10mV/℃，测温范围-40℃-+125℃，输出电压0-1.8V。
●50uA电流5.霍尔位移传感器采用：SS495模拟霍尔位置传感器。
●体积小巧（0.16x0.118″）●低功耗—典型7mA 在5VDC，最大8.7 mA●电源沉或源线性输出●内含激光修正的薄膜电阻提供精确的灵敏●度和温暖度补偿●工作温度范围-40~+150●可反应于正的或负的磁场●方块霍尔传感元件提供稳定的输出●Rail-to-Rail性能可提供更有效的信号以达到6.FLASH存储器采用：M24C04。
霍尔系数的计算公式
霍尔系数的计算公式霍尔系数是指在磁场作用下，当电流通过一条导线时，垂直于电流方向和磁场方向的电势差与电流之间的比值。
它是描述材料导电性质的重要参数，也是研究材料磁电效应的基础。
霍尔系数的计算公式如下：R_H = V_H / (I * B)其中，R_H表示霍尔系数，V_H表示垂直于电流和磁场方向的电势差，I表示电流强度，B表示磁场强度。
霍尔系数的计算需要测量材料在磁场中的电势差以及通过材料的电流强度。
首先，将材料放置在磁场中，并使电流通过材料。
然后，测量垂直于电流和磁场方向的电势差。
最后，根据上述公式计算霍尔系数。
霍尔系数的大小和符号与材料的导电性质和载流子类型有关。
对于金属导体来说，霍尔系数通常是正值，表示载流子为正电荷。
而对于半导体来说，霍尔系数的大小和符号则取决于材料的类型和掺杂方式。
霍尔系数的应用非常广泛。
首先，它可以用于测量材料的电导率。
通过测量电势差和电流强度，可以计算出材料的电导率，从而了解材料的导电性能。
其次，霍尔系数还可以用于测量材料的载流子浓度。
根据霍尔系数的大小，可以推导出载流子浓度的大小。
此外，霍尔系数还可以用于研究材料的磁性和电学行为，以及开发磁传感器和霍尔元件等应用。
总结一下，霍尔系数是描述材料导电性质的重要参数，它可以通过测量垂直于电流和磁场方向的电势差和电流强度来计算。
霍尔系数的大小和符号与材料的导电性质和载流子类型有关。
它在材料科学和电子技术中有着广泛的应用。
了解和研究霍尔系数对于深入理解材料的电学和磁学性质具有重要意义。
通过对霍尔系数的计算和分析，可以为材料的设计和应用提供理论依据和指导。
霍尔传感器原理

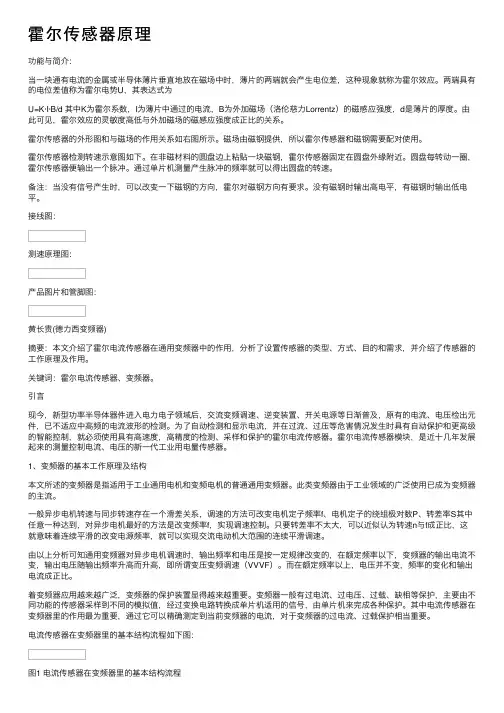

霍尔传感器原理功能与简介：当⼀块通有电流的⾦属或半导体薄⽚垂直地放在磁场中时，薄⽚的两端就会产⽣电位差，这种现象就称为霍尔效应。
两端具有的电位差值称为霍尔电势U，其表达式为U=K·I·B/d 其中K为霍尔系数，I为薄⽚中通过的电流，B为外加磁场（洛伦慈⼒Lorrentz）的磁感应强度，d是薄⽚的厚度。
由此可见，霍尔效应的灵敏度⾼低与外加磁场的磁感应强度成正⽐的关系。
霍尔传感器的外形图和与磁场的作⽤关系如右图所⽰。
磁场由磁钢提供，所以霍尔传感器和磁钢需要配对使⽤。
霍尔传感器检测转速⽰意图如下。
在⾮磁材料的圆盘边上粘贴⼀块磁钢，霍尔传感器固定在圆盘外缘附近。
圆盘每转动⼀圈，霍尔传感器便输出⼀个脉冲。
通过单⽚机测量产⽣脉冲的频率就可以得出圆盘的转速。
备注：当没有信号产⽣时，可以改变⼀下磁钢的⽅向，霍尔对磁钢⽅向有要求。
没有磁钢时输出⾼电平，有磁钢时输出低电平。
接线图：测速原理图：产品图⽚和管脚图：黄长贵(德⼒西变频器)摘要：本⽂介绍了霍尔电流传感器在通⽤变频器中的作⽤，分析了设置传感器的类型、⽅式、⽬的和需求，并介绍了传感器的⼯作原理及作⽤。
关键词：霍尔电流传感器、变频器。
引⾔现今，新型功率半导体器件进⼊电⼒电⼦领域后，交流变频调速、逆变装置、开关电源等⽇渐普及，原有的电流、电压检出元件，已不适应中⾼频的电流波形的检测。
为了⾃动检测和显⽰电流，并在过流、过压等危害情况发⽣时具有⾃动保护和更⾼级的智能控制，就必须使⽤具有⾼速度，⾼精度的检测、采样和保护的霍尔电流传感器。
霍尔电流传感器模块，是近⼗⼏年发展起来的测量控制电流、电压的新⼀代⼯业⽤电量传感器。
1、变频器的基本⼯作原理及结构本⽂所述的变频器是指适⽤于⼯业通⽤电机和变频电机的普通通⽤变频器。
此类变频器由于⼯业领域的⼴泛使⽤已成为变频器的主流。
⼀般异步电机转速与同步转速存在⼀个滑差关系，调速的⽅法可改变电机定⼦频率f、电机定⼦的绕组极对数P、转差率S其中任意⼀种达到，对异步电机最好的⽅法是改变频率f，实现调速控制。
霍尔传感器的电流监测要讨论放大电路问题标定问题和

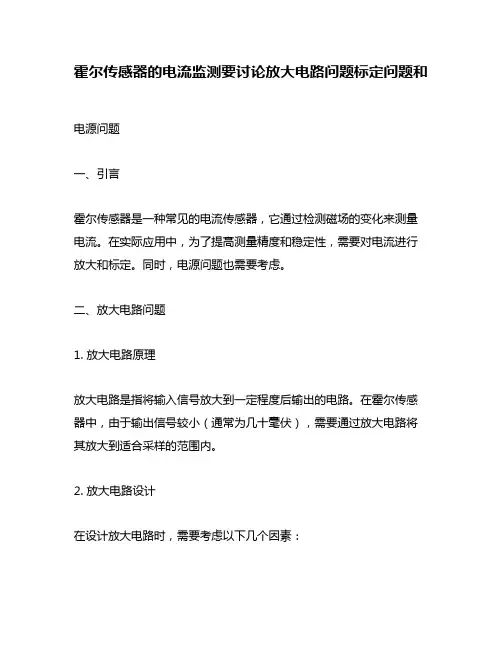

霍尔传感器的电流监测要讨论放大电路问题标定问题和电源问题一、引言霍尔传感器是一种常见的电流传感器，它通过检测磁场的变化来测量电流。
在实际应用中，为了提高测量精度和稳定性，需要对电流进行放大和标定。
同时，电源问题也需要考虑。
二、放大电路问题1. 放大电路原理放大电路是指将输入信号放大到一定程度后输出的电路。
在霍尔传感器中，由于输出信号较小（通常为几十毫伏），需要通过放大电路将其放大到适合采样的范围内。
2. 放大电路设计在设计放大电路时，需要考虑以下几个因素：（1）增益：增益是指输出信号与输入信号之比。
在实际应用中，增益需要根据实际情况进行调整。
（2）带宽：带宽是指能够通过放大器的频率范围。
在选择放大器时，需要考虑带宽是否足够。
（3）噪声：噪声是指杂乱信号对输出信号造成的影响。
在选择放大器时，需要考虑噪声大小是否符合要求。
3. 实例分析以OPA188为例进行分析。
OPA188是一款低功耗、高精度的运算放大器，适用于电流传感器等低功耗应用。
（1）增益设置在霍尔传感器中，通常采用不同的增益进行放大。
以OPA188为例，可以通过调整反馈电阻的大小来实现不同的增益。
例如，当反馈电阻为10kΩ时，增益为100；当反馈电阻为1kΩ时，增益为1000。
（2）带宽考虑在选择OPA188时，需要考虑其带宽是否足够。
根据数据手册可知，OPA188的带宽为10MHz，在大多数应用场景下都能满足要求。
（3）噪声问题在选择放大器时，需要考虑噪声大小是否符合要求。
根据数据手册可知，OPA188的噪声密度为4.5nV/√Hz，在大多数应用场景下都能满足要求。
三、标定问题1. 标定原理标定是指将实际测量值与理论值进行比较，并进行修正的过程。
在霍尔传感器中，由于存在误差和漂移等问题，需要进行标定以提高测量精度和稳定性。
2. 标定方法（1）零点校准：零点校准是指将输出信号在无电流情况下的值设置为0。
在实际应用中，可以通过调整放大电路的偏置电压来实现。
霍尔电流传感器工作原理
霍尔电流传感器工作原理一、引言霍尔电流传感器是一种用于测量电流的传感器，它利用霍尔效应来实现电流的非接触式测量。
本文将详细介绍霍尔电流传感器的工作原理及其应用。
二、工作原理1. 霍尔效应霍尔效应是指当电流通过导体时，垂直于电流方向的磁场会在导体中产生电势差。
这种现象是由于导体中的自由电子受到磁场的作用而发生的。
霍尔效应的数学表达式为VH = B × I × RH，其中VH为霍尔电势差，B为磁感应强度，I为电流，RH为霍尔系数。
2. 霍尔电流传感器的结构霍尔电流传感器通常由霍尔元件、磁场引导结构和信号处理电路组成。
霍尔元件是传感器的核心部件，它通常采用霍尔效应的半导体材料制成。
磁场引导结构用于将待测电流通过传感器时产生的磁场引导到霍尔元件上。
信号处理电路负责对霍尔元件输出的电压信号进行放大和滤波处理。
3. 工作原理当电流通过霍尔电流传感器时，产生的磁场会被磁场引导结构引导到霍尔元件上。
根据霍尔效应，霍尔元件中会产生一个与电流成正比的霍尔电势差。
这个霍尔电势差通过信号处理电路进行放大和滤波处理后，可以得到与待测电流相关的输出信号。
三、应用领域1. 电力系统在电力系统中，霍尔电流传感器广泛应用于电流测量和保护装置中。
由于霍尔电流传感器具有非接触式测量、高精度和快速响应等优点，可以准确地测量电流并实现对电路的保护。
2. 电动汽车在电动汽车中，霍尔电流传感器被用于电池管理系统中的电流监测。
通过监测电池组的电流，可以实时了解电池的工作状态，从而进行合理的电池管理，提高电池的寿命和性能。
3. 工业自动化在工业自动化领域，霍尔电流传感器可用于电机控制和电流监测。
通过测量电机的电流，可以实现对电机的精确控制，并及时发现异常情况，保证生产过程的安全和稳定。
4. 新能源发电在新能源发电领域，如风力发电和太阳能发电，霍尔电流传感器被用于测量发电设备的输出电流。
通过实时监测电流，可以控制发电设备的工作状态，提高发电效率和可靠性。
霍尔传感器测电流，电压，功率
功率放大器简介利用三极的电流控制作用或场效应管的电压控制作用将电源的功率转换为按照输入信号变化的电流。
因为声音是不同振幅和不同频率的波，即交流信号电流，三极管的集电极电流永远是基极电流的β倍，β是三极管的交流放大倍数，应用这一点，若将小信号注入基极，则集电极流过的电流会等于基极电流的β倍，然后将这个信号用隔直电容隔离出来，就得到了电流(或电压)是原先的β倍的大信号，这现象成为三极管的放大作用。
经过不断的电流及电压放大，就完成了功率放大。
功率放大器原理////////////////////////////////////////////////////电参量的测量方法1电压、电流信号的测量电流的测量可采用磁平衡式霍尔电流传感器（亦称为零磁通式霍尔传感器）。
如图3所示。
当被测电流I IN流过原边回路时，在导线周围产生磁场H IN这个磁场被聚磁环聚集，并感应给霍尔器件，使其有一个信号U H输出；这一信号经放大器A 放大，输人到功率放大器中Q1，Q2中，这时相应的功率管导通，从而获得一个补偿电流I O；由于此电流通过多匝绕组所产生的磁场H O与原边回路电流所产生的磁场H IN相反；因而补偿了原来的磁场，使霍尔器件的输出电压U H逐渐减小，最后当I O与匝数相乘N2I O所产生的磁场与原边N1I IN所产生的磁场相等时，I O不再增加，这时霍尔器件就达到零磁通检测作用。
这一平衡所建立的时间在1μs之内，这是一个动态平衡过程，即原边回路电流I IN的任何变化均会破坏这一平衡的磁场，一旦磁场失去平衡，就有信号输出，经过放大后，立即有相应的电流流过副边线圈进行补偿。
因此从宏观上看副边补偿电流的安匝数在任何时间都与原边电流的安匝数保持相等，即N1I IN=N2I O，所以I IN=N2I O／N1 (I IN为被测电流，即磁芯中初级绕组中的电流，N1为初级绕组的匝数；I O为补偿绕组中的电流；N2为补偿绕组的匝数)。
霍尔电流传感器电源消耗电流计算方案
霍尔电流传感器电源消耗电流计算方案霍尔电流传感器由于具有精度高、线性好、频带宽、响应快、过载能力强和无插入损耗等诸多优点，因而被广泛应用于变频器、逆变器、电源、电焊机、变电站、电解电镀、数控机床、微机监测系统、电网监控系统和需要隔离检测的大电流、电压等各个领域中。
霍尔传感器需用到直流电源供电才可正常工作，在做产品设计时需要考虑其功率消耗，本文基于传统的霍尔电流传感器，精确计算其电流消耗，并利用LTspice软件进行仿真，所推导的理论计算公式可为产品设计提供参考。
霍尔电流传感器工作原理从工作原理上，霍尔电流传感器可以分为霍尔开环电流传感器和霍尔闭环电流传感器。
●霍尔开环电流传感器图1 霍尔开环电压传感器的工作原理霍尔传感器的磁芯使用软磁材料，原边电流产生磁场通过磁芯聚磁，在磁芯切开一个均匀的切口，磁芯气隙处磁感应强度与原边电流成正比，霍尔元件两端感应到的霍尔电压的大小与原边电流及流过霍尔元件电流的乘积成正比，霍尔电压经过放大后作为传感器的输出。
其输出关系式满足：VOUT=K*IP*IHall其中K为固定的常数，其大小通常与磁芯的尺寸，材料性质，气隙开口的宽度，以及处理电路的放大倍数有关。
●霍尔闭环电流传感器的工作原理：闭环电流传感器在开环的基础上增加了反馈线圈，霍尔元件两端感应到的霍尔电流经过放大后控制后端的三极管电路产生补偿电流，补偿电路流过缠绕在磁芯上的线圈，产生的磁场与原边电流产生的磁场方向相反，当磁芯气隙处的磁场强度补偿为0时，传感器的输出满足IS=IP/KN,其中KN为补偿线圈的匝数。
图2 霍尔闭环电压传感器的工作原理传感器的功耗计算●开环电流传感器的功耗计算对于开环电流传感器，因为其输出信号为电压，所以其功耗相对较为稳定。
通常霍尔电流传感器的电流设计为采用正负电源供电，其额定输出电压一般为几伏，一般不超过10伏。
输出端对负载的要求一般为大于10KΩ，所以流过负载的电流一般小于1个mA。
霍尔电流传感器电路
霍尔电流传感器电路
霍尔电流传感器是一种常用于电流检测的元件，通过测量电流产生的磁场来检测电流大小。
其电路基本原理如下：
1. 电流输入端：将待检测电路的电流通入到霍尔传感器的输入端，一般通过一个二极管进行保护。
2. 偏置电源：为了使霍尔电路稳定工作，需要一个外部的偏置电源，一般通过一个稳压二极管进行稳定。
3. 霍尔元件：霍尔元件是霍尔传感器的关键部件，由于电流的存在，会产生磁场，霍尔元件会感应到这个磁场并产生电压输出。
4. 放大器：霍尔元件产生的电压较小，需要通过放大器进行放大，一般使用运算放大器进行放大。
5. 输出端：将放大后的信号输出到待测电路中，并通过滤波器进行滤波以去除杂波干扰。
以上就是霍尔电流传感器电路的基本原理，通过调整偏置电源、放大器增益等参数，可以得到准确的电流检测结果。
霍尔闭环电流传感器的功耗问题研究
Ｉｉ＝ＩＳ（Ｎ２／Ｎ１）
（１）
Ｉｉ为 原 边 电 流 ；Ｎ１为 原 边 绕 组 匝 数 ，设 计 中取 Ｎ１：１； ＩＳ为
补偿 电 流 ；Ｎ２为 次 级绕 组 匝数 。
图 பைடு நூலகம்工 作原 理
３ 电流 传 感器 功耗 分 析
电流传感 器的功耗Ｐ满 足公式（２），电源一定 的情况 下传 感器 功耗与通过电源的电流Ｉ＋与Ｉ．相 关，下面从传感器 电路原理分析 Ｉ＋与Ｉ．与 那 些 因 素有 关 。
１＃
十
一
Ｉ ａ ｕ ｔ
１２８ ７７ — ２ ．３ｌ
２ ．１ — １２６．５４
９ ９ ６ — ９ ９ ．２ ３
２２６ ￥８ 一２７．嘻Ｓ
２７ 童 —２２６。３２ １９９．３８
＿ １ ９ ９
由数 据 可 以看 出Ｉｉ为 ０时＋ＶＣＣ、 ．ＶＣＣ对 应 的 电流 Ｉ＋、Ｉ．其
１ 引 言
霍 尔 闭环 电流 传 感 器 的精 度 一般 高 于 ｏ．７％， 次 边 线 圈Ｎ２匝 数 都在 １０００以上 ，当原边 电流Ｉｉ不断增加 时其 电流 传感器 输 出 电流线性增大 ，本文主要从 霍尔 闭环 电流传 感器 的功耗着 手进 行 阐 述 。
２ 工 作原 理
Ｉ＋、Ｉ．主 要 由霍 尔 驱动 电流 ＩＯ、 运 放 工 作 电流 Ｉ１及 功 率 管 发
射 极 电流Ｉｅ（近似 等于Ｉｏｕｔ）３部分 内容 ，由图２可知Ｉ＋、Ｉ－满足
以 下公 式 ：
Ｉ＋＝ＩＱ＋Ｉ１＋＋ Ｉｅ＋
（３）
Ｉ－＝ 一 （ＩＱ＋Ｉ１一＋Ｉｅ一）
（４）
可 以 看 出 通 过 ＋ＶＣＣ、 ．ＶＣＣ的 霍 尔 驱 动 电 流 ＩＯ是 一 致
解析霍尔电流传感器
解析霍尔电流传感器当原边导线经过电流的输出信号是副边电流is，它与输入信号(原边电流ip)成正比，is一般很小，只有10~400ma。
如果输出电流经过测量电阻rm，则可以得到一个与原边电流成正比的大小为几伏的电压输出信号。
2、传感器供电电压vava指电流传感器的供电电压，它必须在传感器所规定的范围内。
超过此范围，传感器不能正常工作或可靠性降低，另外，传感器的供电电压va又分为正极供电电压va+和负极供电电压va-。
要注意单相供电的传感器，其供电电压vamin 是双相供电电压vamin的2倍，所以其测量范围要相供高于双电的传感器。
3、测量范围ipmax测量范围指电流传感器可测量的最大电流值，测量范围一般高于标准额定值ipn。
三、电流传感器主要特性参数1、标准额定值ipn和额定输出电流isnipn指电流传感器所能测试的标准额定值，用有效值表示(a.r.m.s)，ipn的大小与传感器产品的型号有关。
isn指电流传感器额定输出电流，一般为10~400ma，当然根据某些型号具体可能会有所不同。
2、偏移电流iso偏移电流也叫残余电流或剩余电流，它主要是由霍尔元件或电子电路中运算放大器工作状态不稳造成的。
电流传感器在生产时，在25℃，ip=0时的情况下，偏移电流已调至最小，但传感器在离开生产线时，都会产生一定大小的偏移电流。
产品技术文档中提到的精度已考虑了偏移电流增加的影响。
3、线性度线性度决定了传感器输出信号(副边电流is)与输入信号(原边电流ip)在测量范围内成正比的程度，南京中旭电子科技有限公司的电流传感器线性度要优于0.5%。
4、温度漂移偏移电流iso是在25℃时计算出来的，当霍尔电极周边环境温度变化时，iso会产生变化。
因此，考虑偏移电流iso的最大变化是很重要的，其中，iot是指电流传感器性能表中的温度漂移值。
5、过载电流传感器的过载能力是指发生电流过载时，在测量范围之外，原边电流仍会增加，而且过载电流的持续时间可能很短，而过载值有可能超过传感器的允许值，过载电流值传感器一般测量不出来，但不会对传感器造成损坏。
电流传感器工作原理 传感器是如何工作的
电流传感器工作原理传感器是如何工作的工作原理紧要是霍尔效应原理.一、以零磁通闭环产品原理为例:1、当原边导线经过电流传感器时，原边电流IP会产生磁力线，原边磁力线集中在磁芯气隙四周，内置在磁芯气隙中的霍尔电片可产生和原边磁力线成正比的，大小仅为几毫伏的感应电压，通过后续电子电路可把这个微小的信号变化成副边电流IS，并存在以下关系式： IS* NS= IP*NP其中，IS—副边电流；IP—原边电流；NP—原边线圈匝数；NS—副边线圈匝数；NP/NS—匝数比，一般取NP=1、电流传感器的输出信号是副边电流IS，它与输入信号（原边电流IP）成正比，IS一般很小，只有10～400mA。
假如输出电流经过测量电阻RM，则可以得到一个与原边电流成正比的大小为几伏的电压输出信号。
2、传感器供电电压VAVA指电流传感器的供电电压，它必需在传感器所规定的范围内。
超过此范围，传感器不能正常工作或牢靠性降低，另外，传感器的供电电压VA又分为正极供电电压VA+和负极供电电压VA—。
要注意单相供电的传感器，其供电电压VAmin是双相供电电压VAmin的2倍，所以其测量范围要相供高于双电的传感器。
3、测量范围Ipmax测量范围指电流传感器可测量的最大电流值，测量范围一般高于标准额定值IPN。
二、电流传感器紧要特性参数1、标准额定值IPN和额定输出电流ISNIPN指电流传感器所能测试的标准额定值，用有效值表示（A.r.m.s），IPN的大小与传感器产品的型号有关。
ISN指电流传感器额定输出电流，一般为10～400mA，当然依据某些型号实在可能会有所不同。
2、偏移电流ISO偏移电流也叫残余电流或剩余电流，它紧要是由霍尔元件或电子电路中运算放大器工作状态不稳造成的。
电流传感器在生产时，在25℃，IP=0时的情况下，偏移电流已调至最小，但传感器在离开生产线时，都会产生确定大小的偏移电流。
产品技术文档中提到的精度已考虑了偏移电流加添的影响。
霍尔流量计-4-20MA输出设计方案
设计方案1.单片机采用：C8051F410。
●12位AD，200KSPS，多达24路外部输入（内部选择器）。
输入范围为0-VREF。
VREF可以被配置成内部1.5V，2.2V，或外部输入。
若配置成2.2V，则分辨率为2.2/4096=0.54mV。
理论精度为1/4096=0.03%。
若采用8位则是0.4%。
●12位电流输出DA，电流最大输出范围为0-0.25/0.5/1/2mA。
（XTR115的输入电流范围0.04-0.2mA）●JTAG在片调试，速度可达50MIPS（时钟频率为50MHz时）●存储器，2304字节内部数据RAM（256+2048），32KB FLASH；可在系统编程，扇区大小为512字节。
64字节电池后备RAM（smaRTClock）●24个端口I/O；推挽或漏极开路，耐5.25 V电压。
可同时使用的硬件SMBus（I2C兼容）、SPI和UART串口，4个通用16位计数器/定时器，16位可编程计数器/定时器阵列（PCA），有6个捕捉/比较模块和WDT。
硬件实时时钟（smaRTClock），工作电压可低至1V，64字节电池后备RAM和后备稳压器●供电电压范围2.00-5.25V。
50M频率下10mA 电流，1M频率下0.3mA。
●芯片内部用于温度传感器。
●32脚LQFP2.（C8051F350=8K FLASH；768RAM；2.7-3.6V，24位△AD，8位DA，待选）3.4-20 mA电流输出采用：XTR115。
●2线制，24V供电。
●提供外部电路+5V电源，+2.5V参考电源。
●输入电流控制，输出电流=100倍输入电流。
4.温度传感器采用：TMP36（实验后决定是否使用）。
●供电电压范围2.70-5.50V。
●输出10mV/℃，测温范围-40℃-+125℃，输出电压0-1.8V。
●50uA电流5.霍尔位移传感器采用：SS495模拟霍尔位置传感器。
●体积小巧（0.16x0.118″）●低功耗—典型7mA 在5VDC，最大8.7 mA●电源沉或源线性输出●内含激光修正的薄膜电阻提供精确的灵敏●度和温暖度补偿●工作温度范围-40~+150●可反应于正的或负的磁场●方块霍尔传感元件提供稳定的输出●Rail-to-Rail性能可提供更有效的信号以达到6.FLASH存储器采用：M24C04。
基于霍尔传感器的电流测试设计课程设计设计
电流检测有多种方法, 最通用的方法是采用阻性分流器、互感器或霍尔传感器。
阻性分流器工作时与负载串联, 无法进行隔离测量。
互感器只适用于50 Hz 工频交流的测量。
霍尔检测技术综合了互感器和分流器技术的所有优点, 同时又克服了互感器和分流器的不足, 采用一只霍尔电流电压传感器/ 变送器模块检测元件, 既可以检测交流, 也可以检测直流,甚至可以检测瞬态峰值, 同时又能实现主电路回路和电子控制电路的隔离, 因而是替代互感器和分流器的新一代产品。
电源作为电气、电子设备必不可少的能源供应部件，需求日益增加，而且对功能、稳定性等各项指标也提出了更高的要求。
直流稳压电源一般由电源变压器、整流滤波电路及稳压电路所组成。
变压器把交流电压变为所需要的低压电交流电。
整流器把交流电变为直流电。
经过滤波后，稳压器再把不稳定的直流电压变为稳定的直流电压输出。
本设计主要采用直流稳压构成集成稳压电路，经过、变压、整流、滤波，稳压过程将220V交流电，变为稳定的直流电。
本次实验通过对直流可调电流源的设计实训，能够熟练应用分立元件完成小功率直流稳压电源的电路设计、参数运算和器件选择，使其满足实验所需要求。
同时正确掌握直流稳压电源的制作与测试方法，为今后的实际工作打下良好的基础。
【关键字】霍尔传感器稳压器直流稳压电源AbstractCurrent detection have many kinds of methods, the most common method is to use impedance shunt, transformer or hall sensor. Impedance shunt work with load series, unable to isolation measurement。
Transformer is only in the Hz power frequency ac measurement。
霍尔电流传感器
霍尔电流传感器一、霍尔电流电压传感器、变送器的基本原理与使用方法1．霍尔器件霍尔器件是一种采用半导体材料制成的磁电转换器件。
如果在输入端通入控制电流I C，当有一磁场B穿过该器件感磁面，则在输出端出现霍尔电势V H。
如图1－1所示。
霍尔电势V H的大小与控制电流I C和磁通密度B的乘积成正比，即：V H＝K H I C BsinΘ霍尔电流传感器是按照安培定律原理做成的，即在载流导体周围产生一正比于该电流的磁场，而霍尔器件则用来测量这一磁场。
因此，使电流的非接触测量成为可能。
通过测量霍尔电势的大小，间接测量载流导体电流的大小。
因此，电流传感器经过了电－磁－电的绝缘隔离转换。
2．霍尔直流检测原理如图1－2所示。
由于磁路与霍尔器件的输出具有良好的线性关系，因此霍尔器件输出的电压讯号U0可以间接反映出被测电流I1的大小，即：I1∝B1∝U0我们把U0定标为当被测电流I1为额定值时的霍尔输出电压，U0等于50mV或100mV。
这就制成霍尔直接检测（无放大）电流传感器。
3．霍尔磁补偿原理原边主回路有一被测电流I1，将产生磁通Φ1，被副边补偿线圈通过的电流I2所产生的磁通Φ2进行补偿后保持磁平衡状态（相互抵消），霍尔器件则始终处于检测零磁通的作用。
所以称为霍尔磁补偿电流传感器。
这种先进的原理模式优于直检原理模式，突出的优点是响应时间快和测量精度高，特别适用于弱小电流的检测。
霍尔磁补偿原理如图1－3所示。
从图1－3知道：Φ1＝Φ2I1N1＝I2N2I2＝N I/N2·I1当补偿电流I2流过测量电阻R m时，在R m两端转换成电压。
做为传感器测量电压U0即：U0＝I2R m按照霍尔磁补偿原理制成了额定输入从0.01A～500A系列规格的电流传感器。
由于磁补偿式电流传感器必须在磁环上绕成千上万匝的补偿线圈，因而成本增加；其次，工作电流消耗也相应增加；但它却具有直检式不可比拟的较高精度和快速响应等优点。
4．磁补偿式电压传感器为了测量mA级的小电流，根据Φ1＝I1N1，增加N1的匝数，同样可以获得高磁通Φ1。
霍尔电流传感器计算
霍尔电流传感器计算
霍尔电流传感器是一种基于霍尔效应的电流传感器，可以用于测量直流或交流电流。
其基本原理是利用霍尔元件感应电流在磁场中产生的霍尔电压，通过测量霍尔电压的大小来计算电流的大小。
下面是霍尔电流传感器的计算方法：
1. 计算霍尔元件的磁通量ΦB：
ΦB = B × A
其中，B是磁场强度，A是霍尔元件的有效面积。
2. 计算霍尔元件的霍尔电势UH：
UH = R × I × (1 - μ × μ)
其中，R是霍尔元件的电阻，I是电流，μ是霍尔元件的磁导率。
3. 计算霍尔电流：
IH = UH / R
其中，UH是霍尔元件的霍尔电压，R是霍尔元件的电阻。
在实际应用中，霍尔电流传感器的电路设计和参数选择会影响其测量精度和灵敏度。
因此，在使用霍尔电流传感器进行电流测量时，应该根据具体情况选择合适的电路和参数，并进行校准和测试，以确保测量结果的准确性和可靠性。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
霍尔电流传感器电源消耗电流计算方案
霍尔电流传感器由于具有精度高、线性好、频带宽、响应快、过载能力强和无插入损耗等诸多优点，因而被广泛应用于变频器、逆变器、电源、电焊机、变电站、电解电镀、数控机床、微机监测系统、电网监控系统和需要隔离检测的大电流、电压等各个领域中。
霍尔传感器需用到直流电源供电才可正常工作，在做产品设计时需要考虑其功率消耗，本文基于传统的霍尔电流传感器，精确计算其电流消耗，并利用LTspice软件进行仿真，所推导的理论计算公式可为产品设计提供参考。
霍尔电流传感器工作原理
从工作原理上，霍尔电流传感器可以分为霍尔开环电流传感器和霍尔闭环电流传感器。
●霍尔开环电流传感器
图1 霍尔开环电压传感器的工作原理
霍尔传感器的磁芯使用软磁材料，原边电流产生磁场通过磁芯聚磁，在磁芯切开一个均匀的切口，磁芯气隙处磁感应强度与原边电流成正比，霍尔元件两端感应到的霍尔电压的大小与原边电流及流过霍尔元件电流的乘积成正比，霍尔电压经过放大后作为传感器的输出。
其输出关系式满足：
VOUT=K*IP*IHall
其中K为固定的常数，其大小通常与磁芯的尺寸，材料性质，气隙开口的宽度，以及处理电路的放大倍数有关。
●霍尔闭环电流传感器的工作原理：
闭环电流传感器在开环的基础上增加了反馈线圈，霍尔元件两端感应到的霍尔电流经过放大后控制后端的三极管电路产生补偿电流，补偿电路流过缠绕在磁芯上的线圈，产生的磁场与原边电流产生的磁场方向相反，当磁芯气隙处的磁场强度补偿为0时，传感器的输出满足IS=IP/KN,其中KN为补偿线圈的匝数。
图2 霍尔闭环电压传感器的工作原理
传感器的功耗计算
●开环电流传感器的功耗计算
对于开环电流传感器，因为其输出信号为电压，所以其功耗相对较为稳定。
通常霍尔电流传感器的电流设计为采用正负电源供电，其额定输出电压一般为几伏，一般不超过10伏。
输出端对负载的要求一般为大于10KΩ，所以流过负载的电流一般小于1个mA。
通常开环传感器的电流消耗小于15mA。
电流消耗主要是霍尔元件消耗的电流，流入霍尔元件两端的电流通常要求小于20mA，LEM 的产品霍尔电流通常在10mA左右。
另外在调压支路还有几mA的电流消耗。
这样开环传感器的电流消耗可以维持在十几mA的水平内，通常说明书上标的都是不超过15mA。
●闭环电流传感器的功耗计算
闭环传感器输出信号为电流，其功耗相对于开环传感器多很多，下面以LF 205-S为例来分析闭环电流传感器的电流消耗。
图3为LF 205-S的原理示意
图4为LF205-S原理图
从图中可以看出闭环电流传感器的主要电路包括几部分：首先是霍尔元件的驱动电路，传感器可以测量准确的前提是首先要给霍尔元件提供一个稳定的电流，通常在10mA左右。
一般可通过稳压二极管和三极管来实现。
这一部分的电流消耗主要集中在霍尔元件，按照通常的设计流过霍尔元件的电流控制在10mA 以内。
其次是补偿电流驱动电路，对于输出电流较小的传感器，补偿电流驱动电路可只由运放组成。
而对于需要输出较大电流的传感器，补偿电流驱动电路通常由运放和一对串联的三极管电路组成。
此部分消耗的电流通常很小，一般为几个mA。
补偿电流产生电路，在前面补偿电流驱动电路的驱动作用下，三极管输出补偿电流。
三极管补偿电流即是传感器的输出电流，其大小取决于原边被测电流。
在静态即无被测电流的情况下，无补偿电流输出。
所以对于闭环电流传感器，其静态电流主要是霍尔驱动电流和补偿电流驱动电路电流两部分的总和。
因为此时输出电流为零，所以传感器从+VC和-VC消耗的电流相等。
即IC0(+VC)=IC0(-VC)图4?闭环电流传感器静态消耗电流流向而在动态情况下，即在测量电流的情况下，传感器输出电流不为零，IC0 (+VC)和IC0 (-VC)的大小取决于被测电流的大小和方向。
如果被测电流为直流，假设其方向和传感器的正方向一致。
此时补偿电流完全由上半部的三极管产生，也就是说此时输出电流完全由+VC提供。
而-VC 的电流大小仍然为IC0 (-VC)。
IC(+VC)= IC0 (+VC)+ IS
图5 闭环电流传感器测量直流电流时消耗电流流向如果被测电流为交流，则上半部分和下半部分的三极管轮流导通来产生补偿电流。
假设被测电流为正弦波，其电流的有效值为IP，则输出电流同样也为正弦交流，其有效值为IS=IP/KN。
因为三极管轮流导通，所以补偿电流是轮流从+VC 和-VC输出的，当被测电流方向为正，即和传感器的正方向一致时补偿电流完全由上半部的三极管产生；当被测流方向为负，即
和传感器的负方向一致时补偿电流完全由下半部的三极管产生。
此时消耗电流的波形为一直流叠加了半个周期的正弦波，整个电流的波形峰值为
Icpeak=Ic0(+VC)+ 2 IS则此时的电流有效值为ICrms(+VC)=π/ 2 222) (020 S CI IsI VCcI ? + + +平均值为Cave(+VC)=IC0+ π/ 2SI
同理-VC端消耗电流的有效值和平均值与+VC端的相同。
图6 闭环电流传感器测量交流电流时消耗电流流向传感器电流消耗的LTspice仿真
使用LTspice对传感器的电流消耗进行仿真，按照图4的电路分别对静态、测量直流和测量交流电流的情况进行仿真。
从图7中可以看出，静态时+VC的消耗电流为15.33mA，-VC的静态消耗电流为15.27mA，此处正负电源的消耗不完全相等，主要是因为零点的存在，此时传感器的零点为0.06mA。
其中流过霍尔元件的电流为8.83mA，补偿电路驱动电路消耗电流为5.24mA，从数据中可以看出，这两部分电流加起来为14.07mA，约占整个+VC消耗电流的91.8%
图7 闭环电流传感器IP=0时的输出电流及消耗电流当施加200ADC原边电流后，传感器的输出为100.06mA，此时+VC端的消耗电流为116.21mA，-VC端的消耗电流为16.15mA
图8闭环电流传感器测量200ADC时的输出电流及消耗电流当在原边施加有效值200Arms的正弦交流电后，传感器的输出为正弦交流，因为上下三极管轮流导通，补偿电流按照半个周期的间隔分别叠加到+VC和-VC
的消耗电流上。
此时传感器输出电流的有效值为100.00mA。
+VC端的消耗电流波形如图所示，根据仿真的结果，VC的消耗电流有效值为81.99mA，平均电流为60.96mA，-VC端消耗电流的有效值为81.72mA，平均值为60.90mA。
而根据前面的公式，在不考虑零点的情况下计算出的+VC理论消耗电流为81.33mA，平均值为60.34mA，-VC端的消耗电流为81.29mA，平均值为60.28mA，与仿真结果一致。
图9? 环电流传感器测量200A?AC时的输出电流及消耗电流对于电源消耗功率的计算，因为传感器采用直流电源供电，电压稳定不变，所以传感器的平均功耗功率为VC*IVCave。
根据前面的推导，使用开环电流传感器时+VC和-VC消耗电流基本相等。
可按照说明书上给出的IC值来选择电源功率。
而使用闭环电流传感器时，因为+VC和-VC消耗电流的大小取决于被测电流方向和幅值。
测量直流时如果方向不变，则+VC和-VC消耗电流会相差较大，具体可按照上面的推导方法来分别计算+VC和-VC平均消耗的功率。
测量交流时，消耗电流的波形为一直流叠加了半个周期的正弦波，精确的计算可按照上面推导的公式来计算。
因上面的推导公式需要较多计算，简便的算法可按照I0+IS来估算。
总结
本文在介绍霍尔电流传感器工作原理的基础上，分析了霍尔电流传感器的电流消耗组成，并推导了传感器+VC和-VC在静态及在测试直流和交流电流时的消耗电流，并利用LTspice软件进行了仿真模拟，仿真结果与理论推导的结果一致。
主要结论有：
●对于霍尔开环电流传感器，因为其输出信号为电压，
所以其功耗相对较为稳定。
通常开环传感器的电流消耗小于15mA。
其中主要电流消耗在霍尔元件的驱动电流上。
●对于霍尔闭环电流感器，其电流消耗主要分为静态消耗电流和动态消耗电流：
■静态消耗电流主要包括两部分：一部分是霍尔元件的驱动电路，在10mA 左右；另外一部分为补偿电流驱动电路，约为5mA左右。
■当施加原边电流进行测试时，I0(+VC)和I0(-VC)的大小
取决于被测电流的大小和方向：
◆在被测电流为直流，消耗电流的大小取决于被测电流的方向和幅值。
若其方向和传感器的正方向一致。
此时补偿电流完全由上半部的三极管产生，也就是说此时输出电流完全由+VC提供，此时+VC的消耗电流为IC(+VC)= IC0 (+VC)+ IS，而-VC的电流大小仍然为I0(-VC)。
当被测电流方向与传感器的负方向一致时，IS 叠加到-VC上，其大小与IC(-VC)= IC0 (-VC)+ IS
◆在被测电流为交流的情况下，则上半部分和下半部分的
三极管轮流导通来产生补偿电流，所以补偿电流是轮流从+VC和-VC输出的，当被测电流方向为正，即和传感器的正方向一致时补偿电流完全由上半部的三极管产生；当被测电流方向为负方向时，即和传感器的负方向一致时补偿电流完全由下半部的三极管产生。
此时消耗电流的波形为一直流叠加了半个周期的正弦波，整个电流的波形峰值为Icpeak=Ic0 (+VC)+，则此时的电流有效值为。
-VC的消耗与+VC一样，可按照上面的两个公式来计算。
