加油站油气回收系统介绍油气回收系统:分为一次油气回收系统,二次油气回收系统,三次油气回收系统。
(一).一次油气回收系统:一次油气回收系统的作用是将油罐车卸油产生的油气,通过密闭方式回到油罐车罐内。
油罐车到站后,需使用专用油气回收管将油罐油气回收口与罐车的油气回收口连接,保证在卸油过程中储油罐内油气回收至油罐车。
如果没有油气回收设备,油罐内的油气是直接排放到空气中的,这样会造成大气的污染和资源浪费。
一次回收系统的改造内容:1、增设一次油气回收管道;2、安装油气回收快速接头及阀门等;3、改造汽油罐排气管,保证每个油罐排气管连通;4、增加浮球阀,防止油罐之间串油;5、改汽油透气管阻火透气帽为真空压力帽,增设检测排放管。
(二).二次油气回收系统:二次回收系统的改造原理:在给汽车加油时,汽车油箱内的油气和加油过程中高速流动的汽油挥发产生的油气,被油气回收加油枪收集后经气路返回到地下储油罐内。
1.二次回收系统的改造内容:1)、在最低标号汽油油罐和加油机之间埋设二次油气回收管线;2)、改造加油机,加装油气回收加油枪、油气回收胶管、油气分离接头、油气回收拉断阀及其他配套设备;3)、安装油气回收真空泵。
2.系统概述:采用海湾分散式油气回收系统,在加油机加油时,通过油气回收设备将产生的油气回收到油罐中,气液回收比(A/L)可设置在1:1~1.2:1的理想范围,可有效控制油站加油时的油气排放,确保加油场地无空气污染,达到国际安全环保要求。
该系统已获得国家级防爆认证。
油气回收系统主要由真空泵、P/V阀和油气回收管路等组成。
加油时,真空泵控制电路获取加油机、潜油泵电机启动信号后,启动真空泵,系统进入工作状态;停止加油时,真空泵控制电路所接收的加油机、潜油泵电机启动信号中断,真空泵关闭。
3.系统优势:◆适用于机内泵或潜油泵供油的加油机。
◆气液比可调,能始终保持最合理的气液回收比(A/L)。
◆真空泵体积小、安装简便,可适用于各类型加油站。
加油站油气回收简介课件
经济挑战
投资成本高
01
油气回收设备购置和安装需要大量资金投入,对于小型加油站
来说负担较重。
运营成本增加
02
油气回收设备需要定期维护和保养,增加了加油站的运营成本。
经济效益不明显
03
由于油气回收技术尚未完全成熟,回收效果可能不理想,导致
经济效益不明显。
政策挑 战
法规标准不统一
各地政府对于油气回收的 法规标准和监管要求存在 差异,加油站需要了解并 遵守当地的规定。
加油站油气回收系统通常包括油罐车、管道、油气回收泵、过滤器等设 备,通过这些设备将油气回收并输送到油罐车中,再进行处理或利用。
加油站油气回收可以有效地减少油气的排放,降低对大气的污染,同时 也可以减少油品的损失,提高加油站的经济效益。
油库油气回收
油库油气回收是指在油库中,将油品储 存和运输过程中挥发的油气进行收集,
程。
二次油气回收的主要目的是减少 油气的挥发和泄漏,保护环境, 同时也提高了加油站的安全性。
二次油气回收技术要求加油站的 油枪、管道、阀门等设施必须密 封良好,以确保油气能够被完全
回收。
三次油气回收
三次油气回收是指利用吸附、吸收、 冷凝等方法将油气进行分离和回收的 过程。
三次油气回收技术要求使用高效的吸 附剂、吸收剂或冷凝剂,同时需要严 格控制工艺参数,以确保油气能够被 完全处理和回收。
单击此处添加正文,文字是您思想的提一一二三四五 六七八九一二三四五六七八九一二三四五六七八九文, 单击此处添加正文,文字是您思想的提炼,为了最终 呈现发布的良好效果单击此4*25}
炼油厂油气回收可以有效地减少油气的排放,降低对 大气的污染,同时也可以提高油品的收率,提高炼油 厂的经济效益。
加油站油气回收系统概念及检测标准
加油站油气回收系统概念及检测标准一、油气回收概念1、油罐车密闭式卸油,将油罐车和地下储油罐组成密闭系统,把地下储油罐里的油气(汽油蒸汽和空气的混合物)收集到油罐车内,称为第一阶段油气回收。
2、加油机发油时,把汽车油箱里的油气(汽油蒸汽和空气的混合物)收集到地下储油罐内,称为第二段油气回收。
3、通过膜式冷凝油气液化装置,把收集到的油气变成液体汽油或高浓度的油气,回收再利用,同时把分离出来的清洁空气排入大气,是目前逐渐被用户接受的新的油气回收处理技术,称之为第三阶段油气回收。
二、二次油气回收设备名称(以OPW为例)1、集中式油气回收泵集中式油气回收泵产生真空,推动加油时,汽车油箱内的油气回到油罐中去。
带有温度过载保护及阻火器。
工作温度: -34~60℃功率: 370W最大流量:1300L/min2、油气回收真空泵控制电路板接收加油时的流量脉冲信号,根据脉冲信号的快慢,调整油气回收泵的转速,以保证气液比在1:1左右。
3、油气回收型加油枪加油时的油气通过枪管前端的油气回收孔,被抽入油气回收系统。
当枪管完全插入汽车油箱口,让油气回收密封罩完全罩住油箱口,提起扳机,可定位大小两档加油,油箱液位到达自封口时,导致内部自封机构触发油枪自动关闭。
4、油气分离(调节)阀也叫油气分离接头,是用来分离油气和液体汽油通路的零件,并衔接加油机和反向同轴胶管。
液相油品通过周边直通小圆孔,油气走中间小圆孔,并从侧面的小孔中引出。
5、油气回收型拉断阀出现事故如在油枪还未拔出来,加油车辆开走的情况下,枪管受额定外力作用,根部的剪断槽会断裂,使枪体与枪管分开,从而保护了加油车辆和加油机。
更换枪管后,油枪可以继续使用。
拉断力在大约300磅(136公斤)。
6、油气回收胶管油路在外,气路在内,加油枪配套使用。
7、排液单向阀油气回收管线内的积液可通过排液单向阀流回罐体。
8、压力/真空阀用于进行油气回收时,维持一定的罐压,减少汽油挥发损失。
正压: +3英寸±0.5英寸水柱负压:-8英寸±2.0英寸水柱9、注意事项所有油气回收管线都要有坡度,坡度大于1%,且坡向油罐。
加油站油气回收系统介绍.
加油站油气回收系统介绍.加油站油气回收系统介绍目录二次油气回收简介集中式油气回收系统分散式油气回收系统主要部件及性能参数系统配置清单和规格二次油气回收设备质量保证承诺二次油气回收设备主要技术指标一.加油油气回收系统(二次油气回收)简介加油站加油机加油过程中会产生很多油气散发到大气,既危害人体健康又带来安全隐患,同时造成能源流失与浪费。
由此须将汽车加油时所产生油气回收至油罐装置称为加油站加油油气回收系统,通常也被称之为二次油气回收。
加油机发油时通过油气回收专用油枪、油气回收胶管、油气分离器、回收真空泵等产品和部件组成的回收系统将油气收回地下储油罐。
根据加油站的加油机和地下管路的不同条件,可分别选择集中式或分散式回收系统。
二.集中式油气回收系统1.工艺原理:油气回收真空泵安装在罐区,每个加油站一套。
系统采用变频调速真空泵,根据加油负荷大小自动调整真空泵转速,实现一台真空泵匹配多台加油机的油气回收。
集中式二次油气回收系统示意图2.系统特点:变频调速,运行成本低、控制精确;配电及控制仅涉及配电室,与加油机不发生直接联系,施工难度小;加油机内安装简单,适合所有机型和所有加油站;远离加油场所,加油时感觉到的噪声更小;单泵最高回气量可达:750L/min。
三.分散式油气回收系统1.工艺原理:分散式油气回收系统中油气回收真空泵分散安装在每台加油机内。
分散式二次油气回收系统示意图2.系统特点:可以一泵一枪,也可以进行组合;单个真空泵故障,不影响其它加油枪油气回收;每台加油机可独立构成系统,便于在不同站点间更换;控制简单;加油机内必须有足够的安装空间。
四.主要部件及性能参数五.系统配置清单及规格1.DR-160集中式二次油气回收系统配置清单2.DR-30分散式二次油气回收系统配置清单六.二次油气回收设备质量保证承诺1. 项目中使用的加油站二次油气回收设备的各部件均采用国内外优质的元器件,保证产品的使用寿命;2. 产品严格按ISO9001质量保证体系进行质量控制,注重生产过程中的每一个质量细节,并拥有完善的售后服务体系;3. 加油站二次油气回收设备,严格按国家相关标准制造及验收,保证产品运行稳定;4. 我公司承诺胶管免费保修1年,油枪累计加油量≥250万升,其它部件免费保修1年;5. 设备安装调试完成后,由国家防爆电气产品监督检验中心做现场安全检查;6. 油气回收设备具备安全认证、技术认证证书及产品合格证;七.加油站二次油气回收设备主要技术指标1.二次油气回收系统气液比及油气回收率集中式油气回收系统油气回收气液比值均为1.0~1.2。
加油站油气回收系统原理设备组成和分类操作程序日常检查以及维护保养

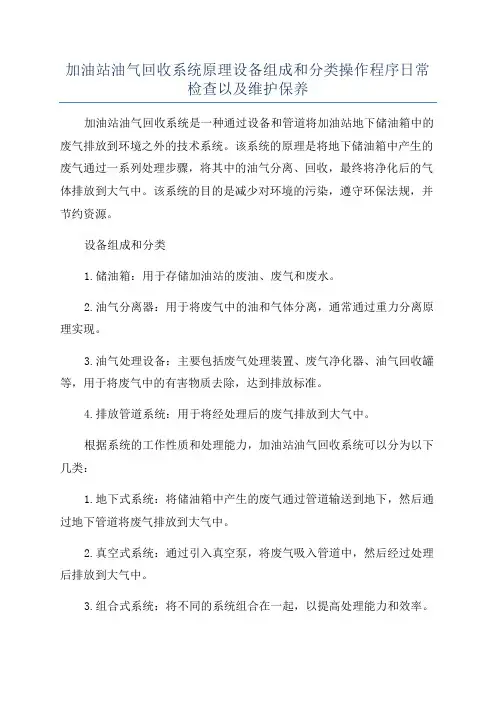

加油站油气回收系统原理设备组成和分类操作程序日常检查以及维护保养加油站油气回收系统是一种通过设备和管道将加油站地下储油箱中的废气排放到环境之外的技术系统。

该系统的原理是将地下储油箱中产生的废气通过一系列处理步骤,将其中的油气分离、回收,最终将净化后的气体排放到大气中。
该系统的目的是减少对环境的污染,遵守环保法规,并节约资源。
设备组成和分类1.储油箱:用于存储加油站的废油、废气和废水。
2.油气分离器:用于将废气中的油和气体分离,通常通过重力分离原理实现。
3.油气处理设备:主要包括废气处理装置、废气净化器、油气回收罐等,用于将废气中的有害物质去除,达到排放标准。
4.排放管道系统:用于将经处理后的废气排放到大气中。
根据系统的工作性质和处理能力,加油站油气回收系统可以分为以下几类:1.地下式系统:将储油箱中产生的废气通过管道输送到地下,然后通过地下管道将废气排放到大气中。
2.真空式系统:通过引入真空泵,将废气吸入管道中,然后经过处理后排放到大气中。
3.组合式系统:将不同的系统组合在一起,以提高处理能力和效率。
操作程序1.启动系统:按照设备的操作说明,依次启动各个设备,确保系统正常工作。
2.监测废气:使用相应的检测装置,监测废气的浓度和成分,以确保达到排放标准。
3.处理废气:根据系统的处理方式,将废气通过油气分离器和处理设备进行处理。
4.排放废气:经过处理后的废气,通过排放管道系统排放到大气中。
5.关闭系统:按照设备的操作说明,依次关闭各个设备,确保系统安全关闭。
为确保加油站油气回收系统的正常运行,需要进行以下日常检查和维护保养:1.定期检查设备:定期检查各个设备的工作状态,包括设备的泄漏情况、密封性能、电气连接等。
2.清洁设备:定期清洁设备的内部和外部,以确保设备的正常工作。
3.更换滤芯:定期更换油气处理设备中的滤芯,以保证处理效果。
4.维护管道系统:定期检查排放管道系统的连接情况,确保不发生泄漏。
通过以上的原理、设备组成和分类、操作程序、日常检查以及维护保养等内容,加油站油气回收系统能够有效减少对环境的污染,符合环保法规,并节约资源。
