功率——驻波表调整
2KW短波数字驻波表使用指南

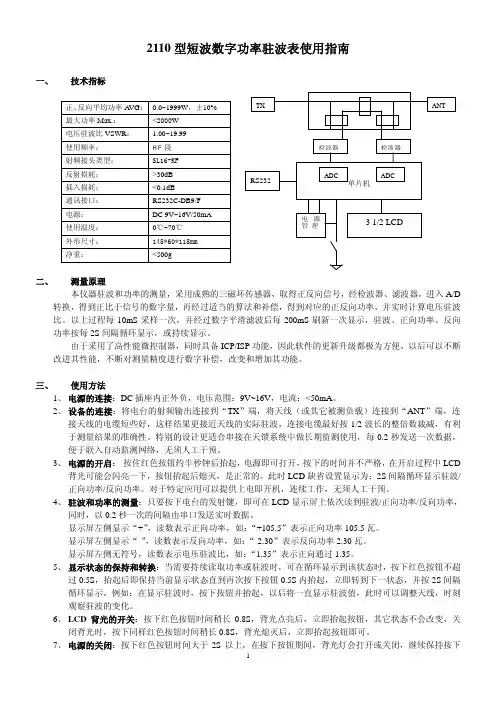

2110型短波数字功率驻波表使用指南一、技术指标正、反向平均功率A VG ： 0.0~1999W ，±10% 最大功率Max.： <2000W 电压驻波比VSWR ： 1.00~19.99 使用频率： HF 段 射频接头类型： SL16-KF 反射损耗： >30dB 插入损耗： <0.1dB 通讯接口： RS232C-DB9/F 电源： DC 9V~16V/50mA 使用温度： 0℃~70℃ 外形尺寸： 145*60*115mm 净重：<500g二、测量原理本仪器驻波和功率的测量，采用成熟的三磁环传感器，取得正反向信号，经检波器、滤波器，进入A/D 转换，得到正比于信号的数字量，再经过适当的算法和补偿，得到对应的正反向功率，并实时计算电压驻波比。
以上过程每10mS 采样一次，并经过数字平滑滤波后每200mS 刷新一次显示，驻波、正向功率、反向功率按每2S 间隔循环显示，或持续显示。
由于采用了高性能微控制器，同时具备ICP/ISP 功能，因此软件的更新升级都极为方便，以后可以不断改进其性能，不断对测量精度进行数字补偿，改变和增加其功能。
三、 使用方法1、 电源的连接：DC 插座内正外负，电压范围：9V~16V ，电流：<50mA 。
2、 设备的连接：将电台的射频输出连接到“TX ”端，将天线（或其它被测负载）连接到“ANT ”端，连接天线的电缆短些好，这样结果更接近天线的实际驻波，连接电缆最好按1/2波长的整倍数裁减，有利于测量结果的准确性。
特别的设计更适合串接在天馈系统中做长期监测使用，每0.2秒发送一次数据，便于联入自动监测网络，无须人工干预。
3、电源的开启： 按住红色按钮约半秒钟后抬起，电源即可打开，按下的时间并不严格，在开启过程中LCD背光可能会闪亮一下，按钮抬起后熄灭，是正常的。
此时LCD 缺省设置显示为：2S 间隔循环显示驻波/正向功率/反向功率。
驻波表-功率计
驻波表-功率计天线系统的驻波比的大小对发射效率有很大影响，驻波比过大就会有很大的功率被反射，在馈线中有往返传输，造成额外损耗，或者异常电压或者异常电流，是发射机不能正常工作甚至损坏。
衡量反射大小的量称为反射系数，常用γ或ρ表示，为了讨论简单，我们假设负载阻抗为纯电阻。
反射系数定义为：反射电压波比入射电压波。
参考图1，ρ还可定义为下式：ρ=(RL-RO)/(RL+RO)其中，RO为传输特性阻抗,RL为负载阻抗。
当RO=RL,则ρ=0,称为匹配状态。
如果RL为开路或短路，则ρ分别等于+1或-1,称为全反射。
用反射系数可以完善地描述传输系统的匹配状态，但测量其驻波比（SWR）更为简单和直观。
我们知道，在匹配状态下，高频电磁能量全部流入负载，不存在反射。
这时传输线上的各个位置上的电压振幅不变，不存在驻波，称为行波状态。
因而在失配时，由于有反射波与入射波在传输线上互相叠加，使线上各点的振幅呈现有规律的起伏，称驻波状态，如图2所示。
驻波比定义为：SWR=U最大/U最小，SWR与的关系为：SWR=(1+︱ρ︱)/(1-︱ρ︱)当无反射时，SWR=1, 当全反射时，SWR=∞。
当RO=50Ω时，则RL=100Ω或RL=50Ω都会使SWR=2,此时，ρ=1/3，相当于有1/3的入射电压被反射回来。
测量驻波比的方法有测量线法、反射计法、网络分析仪法及高频阻抗电桥法等，但这些仪器往往不适于在线连续测量天（天线）馈（馈线）系统。
专用于测量天馈系统的仪器是驻波表及功率计。
下面就介绍这种仪器的原理、制作、校准及其使用方法。
驻波表是基于交流电桥的原理，与常规电桥不同之处是：驻波表是按被测传输系统的特性阻抗值（例如50Ω）而设计的；它可以读出入射功率和反射功率，可以串接在发射机与天馈线之间而不必取下来。
其基本原理如图3所示。
交流互感器T为电桥的一个臂,C1和C2组成的分压器为电桥的另一个臂。
跨与C2上的电压与传输线上的电压相同。
驻波表
驻波表—功率计王海峰（BD2EZ）整理天线系统的驻波比的大小对发射效率有很大影响，驻波比过大就会有很大的功率被反射，在馈线中有往返传输，造成额外损耗，或者异常电压或者异常电流，是发射机不能正常工作甚至损坏。
衡量反射大小的量称为反射系数，常用γ或ρ表示，为了讨论简单，我们假设负载阻抗为纯电阻。
反射系数定义为：反射电压波比入射电压波。
参考图1，ρ还可定义为下式：ρ=(RL-RO)/(RL+RO)其中，RO为传输特性阻抗,RL为负载阻抗。
当RO=RL,则ρ=0,称为匹配状态。
如果RL为开路或短路，则ρ分别等于+1或-1,称为全反射。
用反射系数可以完善地描述传输系统的匹配状态，但测量其驻波比（SWR）更为简单和直观。
我们知道，在匹配状态下，高频电磁能量全部流入负载，不存在反射。
这时传输线上的各个位置上的电压振幅不变，不存在驻波，称为行波状态。
因而在失配时，由于有反射波与入射波在传输线上互相叠加，使线上各点的振幅呈现有规律的起伏，称驻波状态，如图2所示。
驻波比定义为：SWR=U最大/U最小，SWR与的关系为：SWR=(1+︱ρ︱)/(1-︱ρ︱)当无反射时，SWR=1, 当全反射时，SWR=∞。
当RO=50Ω时，则RL=100Ω或RL=50Ω都会使SWR=2,此时，ρ=1/3，相当于有1/3的入射电压被反射回来。
测量驻波比的方法有测量线法、反射计法、网络分析仪法及高频阻抗电桥法等，但这些仪器往往不适于在线连续测量天（天线）馈（馈线）系统。
专用于测量天馈系统的仪器是驻波表及功率计。
下面就介绍这种仪器的原理、制作、校准及其使用方法。
驻波表是基于交流电桥的原理，与常规电桥不同之处是：驻波表是按被测传输系统的特性阻抗值（例如50Ω）而设计的；它可以读出入射功率和反射功率，可以串接在发射机与天馈线之间而不必取下来。
其基本原理如图3所示。
交流互感器T为电桥的一个臂,C1和C2组成的分压器为电桥的另一个臂。
跨与C2上的电压与传输线上的电压相同。
SX-600驻波功率计说明书
SX-600驻波功率计日本钻石SX-600驻波功率计本仪表是通过式高频率功率计，也称之为驻波比（SWR）功率计，它的两个接口分别和电台、天线连接即可进行测试，使用简单，操作方便，可以测试发射功率、反射功率及驻波比（SWR）。
在测试单边带电台时可以很方便地测量峰值功率。
夜间使用如需要背光照明，需外接13.8V直流电源。
使用须知1、仪表出厂前各参数是完全调整好的，严禁私自拆开。
一旦私自拆开将破坏各项参数，造成仪表损坏，厂方概不负责。
2、测量单边带（SSB）电台时，测得的峰值功率表示通常通话峰值的70％—90％，不能达到100％，这是由于CR回路的影响。
3、测定的最大功率值不能超过以下范围，如果超过本仪表就会被烧坏。
感应器第一档（S1）：1.8—100MHz……100W、100—160MHz……70W；感应器第二挡（S2）：140—220MHz……150W、400—525MHz……100W 。
一、功率计前面板示意图1、刻度盘它可以显示发射功率、反射功率和驻波比（SWR）。
第一段H刻度显示功率在5W以上的电台驻波比；L刻度是显示功率在5W以下电台的驻波比。
第二段刻度以下是测定电台功率时在200W/20W/5W三个范围之间互相切换的显示刻度。
2、量程开关（RANGE）测定电台功率时可在5W/20W/200W的范围之间转换，测量5W以下的电台功率时调到5W档；测量5-20W电台功率时调到20W档；测量20-200W电台功率时调到200W档。
3、测量功能选择开关（FUNCTION）它可以选择测定电台功率和驻波比（SWR）置于“POWER”时，进行发射功率 (FWD)、反射功率(REF)测量；置于“CAL”时，进行驻波比(SWR)测量前的校准；置于“SWR”时，进行驻波比(SWR)测量。
4、校准旋钮（CAL ）进行驻波比(SWR)测量前(被测电台处于发射状态下)用此旋钮进行校准，应将指针调到表头第一道刻度右侧标有“▼”处。
SWR驻波表
功率——驻波表调整
作者：BD2EZ
从原理得知：功率——驻波表实际就是一个电桥，c1、c2分压得到的电压和T1感应所得到的电压进行相加或者相减所得到的数值就是正向功率或者反向功率，在图1中c1、c2分压得到的电压和T1感应所得到的电压如果相同，相位相反，电压表两端的电压差就为零，电压表显示为零，显示的是反向功率。
如果改变T1相位（线圈两端对调）如图2，c1、c2分压得到的电压和T1感应所得到的电压相同，相位相同，电压表显示为两个电压之和，显示的是正功率。
图1图2
要想调整好功率——驻波表，就要将c1、c2分压得到的电压和T1感应所得到的电压相同，加大c1或者减小c2，可以将c1、c2分压提高；在一定范围内减少T1的匝数，可以将T1感应所得到的电压提高。
图3
例如调整单瓷环的功率——驻波表，图3。
首先将c1、c3去掉，如图4，
图4
用万用表测量REF和FWD，此时电压应该相同，如有差异，应首先检查两个检波二极管的压降是否对称；如电压相同，应记录此数值。
然后接入c1、c3，断开T的线圈两端，如图5。
图5
用万用表测量REF和FWD，此电压应与刚才测得电压相同，如不同，应调整c1、c3使其相同。
这时，接入T的线圈两端，用万用表测量REF和FWD，REF应为0，FWD应为2倍的刚才测得的电压。
驻波表使用说明书
SiteMaster S331D使用说明书一、使用仪器前：1、Site Master 的预防维护由清洗部件、检查和清理仪器上的射频转接头及所有附件构成。
在清洁 Site Master 时，使用温和清洁剂的软布来清理( 注意：为了避免损坏显示屏或部件，不要有机溶剂或腐蚀性清洁剂。
); 清洁 RF 转接器和中心针时，要使用沾有工业酒精的棉布擦拭;观察转接器表面。
N(f)转接器的孔针和 N(m)转接器的针头一定不能断裂，要保证其外表完好无损。
2、当使用交直流转换器时，一般要用三线电缆插头连接三线电源插座。
如果没有使仪器接地就供电的话，可能会有触电的危险3、电池完全充电后可持续工作达2.5 个小时，内置的电源保护电路可延长电池寿命达一个 8 小时工作日二、功能键说明1、Mode 打开模式选择对话框（如下），使用上/下箭头选择模式，按 enter模式键执行。
FREQ/DIST频率/距离显示频率还是故障断点距离软键菜单取决于测量的模式。
AMPLITUDE幅度显示当前工作模式下的幅度软键菜单。
SWEEP扫频显示当前工作模式下的扫频功能软键菜单。
2、键区硬键0-9 这些按键在建立或进行测量时，用来按要求键入数字。
+/- 加/减按键在建立或进行测量时，用来键入正或负号。
•小数点键在建立或进行测量时，用来键入小数点。
ESCAPE 退出当前操作或清屏，如果参数正在编辑，按该键将清除当前键入CLEAR 值，而存储上一次的有效输入，再一次按该键，将关闭参数，在正常扫频过程中，按该键将回波到上一级菜单。
UP/DOWN 增加或减少参数值，改变的特定参数值将出现在液晶屏的信息ARROWS 域中。
注意：在打开仪器，未按任何按键前，UP/DOWN ARROWS 键可用来调节显示器的对比度，按 ENTER 键后回波到正常操作。
ENTER 执行当前操作或参数选择ON 打开或关闭 Anritsu Site Master ，当打开 Site Master 时，上一次 OFF关闭时的系统状态将被存储，如果按下 ESCAPE/CLEAR 的同时，按下了 ON/OFF 键，则保存出厂的预置值。
驻波测试仪使用说明
BTS ANTENNA INSTALLATION HANDBOOKCMCC Account EngineeringMotorola Internal Use OnlyPage 1 of 15-1. 常用参考手册1.1. SITEMASTER 简明使用说明 ∙ 2-8- Main Menu: 按下on 键。
接下来，主菜单被显示在信息屏上。
- FREQ DIST SCALE OPT POWER: 这些软键，提供如下菜单选项。
▪ FREQ - 选择频率菜单，说明在29页。
▪ DIST - 距离菜单选项，说明在2-13页。
▪ SCALE- 刻度菜单选项，说明在2-18页。
▪ OPT - 选项菜单，说明在2-19。
▪ POWER- 功率菜单选项，说明在2-21页。
∙ 2-9- Frequency Menu ( FREQ 频率菜单): 提供设置扫描频点。
也提供标记 菜单通道。
被选定的频点可以用键盘或Up/Down 箭头键改动. 选择FREQ 键，接下来，符合要 求信息被显示在信息区内。
- F1 F2 MKRS MAIN▪ F1 - 打开F1点参数值，这是频带扫描的开始值，按回车键（ENTER ），当前数被接受。
▪ F2 - 打开F2点的参数值，这是频带扫描的结束值。
按回车键（ENTER ），当前数被受。
▪ MKRS - 选择标记菜单，说明在2-10页。
▪ MAIN - 返回主菜单。
∙ 2-10BTS ANTENNA INSTALLATION HANDBOOKCMCC Account EngineeringMotorola Internal Use OnlyPage 2 of 15- Markers Menu (MKRS): 提供设定的标记值，使用键盘或箭头键（Up/Down ）来更改.被设定的频率或距离的数值。
选MKRS 键，按下来，符合要求的数值被显示在信息区。
选MKRS 键也将调用一下菜单。
驻波表-功率计
驻波表-功率计天线系统的驻波比的大小对发射效率有很大影响，驻波比过大就会有很大的功率被反射，在馈线中有往返传输，造成额外损耗，或者异常电压或者异常电流，是发射机不能正常工作甚至损坏。
衡量反射大小的量称为反射系数，常用γ或ρ表示，为了讨论简单，我们假设负载阻抗为纯电阻。
反射系数定义为：反射电压波比入射电压波。
参考图1，ρ还可定义为下式：ρ=(RL-RO)/(RL+RO)其中，RO为传输特性阻抗,RL为负载阻抗。
当RO=RL,则ρ=0,称为匹配状态。
如果RL为开路或短路，则ρ分别等于+1或-1,称为全反射。
用反射系数可以完善地描述传输系统的匹配状态，但测量其驻波比（SWR）更为简单和直观。
我们知道，在匹配状态下，高频电磁能量全部流入负载，不存在反射。
这时传输线上的各个位置上的电压振幅不变，不存在驻波，称为行波状态。
因而在失配时，由于有反射波与入射波在传输线上互相叠加，使线上各点的振幅呈现有规律的起伏，称驻波状态，如图2所示。
驻波比定义为：SWR=U最大/U最小，SWR与的关系为：SWR=(1+︱ρ︱)/(1-︱ρ︱)当无反射时，SWR=1, 当全反射时，SWR=∞。
当RO=50Ω时，则RL=100Ω或RL=50Ω都会使SWR=2,此时，ρ=1/3，相当于有1/3的入射电压被反射回来。
测量驻波比的方法有测量线法、反射计法、网络分析仪法及高频阻抗电桥法等，但这些仪器往往不适于在线连续测量天（天线）馈（馈线）系统。
专用于测量天馈系统的仪器是驻波表及功率计。
下面就介绍这种仪器的原理、制作、校准及其使用方法。
驻波表是基于交流电桥的原理，与常规电桥不同之处是：驻波表是按被测传输系统的特性阻抗值（例如50Ω）而设计的；它可以读出入射功率和反射功率，可以串接在发射机与天馈线之间而不必取下来。
其基本原理如图3所示。
交流互感器T为电桥的一个臂,C1和C2组成的分压器为电桥的另一个臂。
跨与C2上的电压与传输线上的电压相同。
功率驻波表DIY
功率驻波表DIY功率驻波表是广大HAM必备的仪表之一，除购买正规厂家的产品外还可以自制。
按下面介绍的方法DIY的驻波表，使用起来效果也很好。
至于自制功率和驻波比的计量值，对业余爱好者来说，它只是一个相对值，不必斤斤计较。
功率值在允许误差内，驻波比SWR能读出1.5、2、3即可。
在试制过程中，笔者感到驻波比表的制作是“看花容易绣花难”。
虽然只有几个元件，想把REF档的指针调到零点并非易事。
只有了解它的原理，才能使调试顺利进行下去。
经过你亲手DIY后，相信你对驻波表会有一个新的认识。
一:磁环互感法的功率驻波比表原理(如图)首先分析它的高频电路。
把它画成等效电路来分析。
设正向电压为U入、反向电压为U反。
在a、b两点上，为什么能得到独立的U入和U反电压呢?如果U 入和U反的电压不能单独的分离出来，是不能进行正向波、反向波的测试的。
首先要从传输线L1上取出U入和U反电压。
当L1上有高频电流通过时，必然在高频变压器T的次级线圈L2上产生一感应电动势。
e＝jωMI这个电动势e在高频变压器T及R1、R2中形成高频电流i。
回路中电流的大小，完全取决T的感抗L。
R＝R1＋R2而传输线L1上每个点上都有下列关系：U＝U入＋U反I＝I入－I反————（1）传输线上各点的阻抗都是一样的。
此主题相关图片如下：此主题相关图片如下：此主题相关图片如下：此主题相关图片如下：此主题相关图片如下：所以，网络中的电流在阻值R1＝R2上的电压为；电容器C1与C2组成分压器，K为分压比。
C2上分得的电压为U3。
U3＝KU＝K（U入＋U反）—————（4）因C3、C4的分压比相等于C1与C2的分压比：U4＝K（U入＋U反）现设：Ｕ３＝Ｕ３／２，Ｕ４＝Ｕ４／２。
现设分压比K使之等于MR/LZc，并把U1和U3、U2和U4分别相加，因U1经检波后在a点上得1／2U1，同理U2在b点上得1／2U2。
则a点电压为：1／2U1＋1／2U3＝1／2U入－1／2U反＋1／2U入＋1／2U反＝U入b点电压为：－1／2U2＋1／2U4＝－1／2U入＋1／2U反＋1／2U入＋1／2U反＝U反图3是用电阻分压的磁环互感法制作的功率驻波表电路原理图。
手台天线驻波调整方法
手台天线驻波调整方法手台天线是无线通信设备中的重要组成部分，其性能的好坏直接影响通信质量。
而驻波调整是手台天线调试的一个关键环节，它能够有效提高天线的工作效能，使得无线信号的传输更加稳定。
本文将介绍手台天线的驻波调整方法。
一、驻波调整的背景和意义驻波是指在电磁波传输过程中，由于信号的反射或干扰等原因，导致波的幅度发生变化。
当驻波比过高时，会导致信号反射损耗增大，甚至会对发射器产生损害。
因此，调整天线的驻波比是非常重要的，可以提高通信质量，减少信号损耗。
二、驻波调整的方法和步骤1. 准备工作：首先，需要准备一台天线分析仪或者驻波表，以便测量驻波比。
同时，还需要接通电源，确保设备正常工作。
2. 设置频率：根据实际需要，设置好通信频率。
在调整驻波比之前，首先需要确定使用的频率范围。
3. 测量驻波比：将天线分析仪或驻波表连接到手台天线的接口上，然后进行测量。
根据设备的不同，测量方法也会有所不同，但一般来说，都是通过测量反射功率和正向功率的比值来得到驻波比的。
4. 调整天线长度：如果测量得到的驻波比过高，说明天线长度需要调整。
根据实际情况，可以适当缩短或延长天线的长度，以达到最佳的驻波比。
调整天线长度时，要注意逐步进行，每次调整后都重新测量驻波比，以便及时发现问题。
5. 调整天线位置：除了调整天线的长度，还可以调整天线的位置来改善驻波比。
在调整位置时，可以尝试改变天线的角度或者高度，以找到最佳的驻波比。
6. 重复测量和调整：在调整天线长度和位置后，需要重新测量驻波比，以确保调整的效果。
如果仍然不理想，可以根据实际情况进行多次测量和调整，直到达到最佳的驻波比。
7. 固定天线位置：当找到最佳的驻波比后，需要将天线固定在合适的位置上，以保持调整后的效果。
可以使用胶带或固定支架等工具将天线牢固地固定在所需位置上。
三、驻波调整的注意事项1. 在调整驻波比时，要确保设备处于正常工作状态，以便准确测量和调整。
2. 在调整天线长度和位置时，要逐步进行，每次调整后都重新测量驻波比，以便及时发现问题。
驻波测量线的调整与电压驻波比测量
实验一驻波测量线得调整一、实验目得１、熟悉测量线得使用及探针得调谐。
２、了解波到波导波长得测量方法。
二、实验原理1、微波测量系统得组成微波测量一般都必须在一个测试系统上进行。
测试系统包括微波信号源，若干波导元件与指示仪表三部分。
图1就是小功率微波测试系统组成得典型例子。
图1 小功率波导测试系统示意图进行微波测量，首先必须正确连接与调整微波测试系统。
信号源通常位于左侧，待测元件接在右侧，以便于操作。
连接系统平稳，各元件接头对准，晶体检波器输出引线应远离电源与输入线路，以免干扰。
如果连接不当，将会影响测量精度，产生误差。
微波信号源得工作状态有连续波、方波调制与锯齿波调制三种信号通过同轴—波导转换接头进入波导系统（以后测试图中都省略画出同轴—波导转换接头）。
隔离器起去耦作用，即防止反射波返回信号源影响其输出功率与频率得稳定。
可变衰减器用来控制进入测试系统得功率电平。
频率计用来测量信号源得频率。
驻波测量线用来测量波导中驻波得分布。
波导得输出功率就是通过检波器进行检波送往指示器。
若信号为连续波，指示器用光点检流计或直流微安表。
若信号输出就是调制波，检波得到得低频信号可通过高灵敏度得选频放大器或测量放大器进行放大，或由示波器数字电压表、功率计等来指示。
后一种测量方法得测量精度较高，姑经常采用调制波作被测信号，测试系统得组成应当根据波测对象作灵活变动。
系统调整主要指信号源与测量线得调整，以及晶体检波器得校准。
信号源得调整包括振谐频率、功率电平及调谐方式等。
本实验讨论驻波测量线得调整与晶体检波器得校准。
2、测量线得调整及波长测量（1）驻波测量线得调整驻波测量线就是微波系统得一个常用测量仪器，它在微波测量中用处很广，如测驻波、阻抗、相位、波长等。
测量线通常由一端开槽传输线，探头（耦合探针，探针得调谐腔体与输出指示）、传动装置三部分组成，由于耦合探针深入传输线而引起不均匀性，其作用相当于在线上并联一个导纳，从而影响系统得工作状态（详见第二部分二）。
驻波表的使用方法
驻波表的使用方法测量驻波的方法：第一步正确选择传感器并连接电缆。
第二步将中间FUNCTONG功能键选在中间的CAL挡，做驻波测试满幅度校准。
第三步使发射机处于发射状态，慢慢调节仪表右上角CAL旋钮使表头指针偏转到刻度盘红色CAL标志处。
建议在调节前先将CAL旋钮逆时针旋到低处，然后慢慢调节，这样可以有效的防止打表损坏表头。
第四步将中间FUNCTONG功能键选择到最下面的SWR挡，此时表针指示的就是当前驻波比数值。
测量功率的方法：第一步正确选择传感器并连接电缆和匹配负载器。
匹配负载器代替天线与对应传感器组的ANT端口连接。
第二步将中间FUNCTONG功能键选在最上面的POWER档，使仪表进入功率测试模式。
第三步将左侧RANGE功能键选择适当的功率量程，有5W、20W、200W三挡。
一般手持台选择5W量程，车载电台大中功率选200W挡，测试时指针最好处于偏转20%~85%的区域。
如果用户无法预计大约发射功率，可先选择高功率量程然后再按实际情况减小量程，这样可以有效的防止打表损坏表头。
第四步将右侧POWER功能键选到中间FWD挡，此时使发射机发射即显示正向功率，当驻波表连接匹配负载器时也可理解为仪表指示发射机发射功率。
如果POWER功能键选到上方REF 挡则显示反向功率。
测量驻波的方法：第一步正确选择传感器并连接电缆。
第二步在仪器面板右上部通过工作波段开关（FREQUENCY RANGE）选择对应的测试频率范围。
第三步在仪器面板右下部通过功率量程开关（POWER RANGE）选择适当的功率显示范围。
如果用户无法预计大约发射功率，可先选择高功率量程然后再按实际情况减小量程，这样可以有效的防止打表损坏表头。
一般短波电台全功率输出可以选择300W量程挡，如果使用250W以上功率放大器则选择3000W量程挡。
SX-400型驻波、功率表使用说明
SX-400型驻波、功率表使用说明驻波表是用来测量天线工作谐振状态和发射机发射功率的常用工具。
无线电爱好者常常使用它来检查天线工作是否正常，以防止因为天线工作异常，而烧毁发射机器，更多的爱好者用它来自己开发和制作天线，是一个实用、价钱便宜的HAM设备。
是无线电爱好者（含射频工作者）非常喜欢的工具。
小提示：天线的驻波一般在1.5以下，可以让发射机满负荷工作，这个数字越接近1.0说明天线越好，效率会越高！驻波在1.5--2.0之间允许中功率短时间发射，驻波在2.0--3.0之间允许小功率短时间发射，一般不建议发射，驻波在3.0以上，请不要发射，要不然发射系统会烧毁！！！！！SX－200／SX－400驻波比功率计是日本第一电波工业株式会社的“ 钻石天线” 系列产品，它是一种无源驻波比功率计，将它连接在电台与天线之间，通过简单的操作可测量电台发射功率、天线馈线与电台不匹配引起的反射功率及驻波比，此外在单边带通信中本功率计还可作为峰值包络功率监视器。
本仪表作为电信、军队、铁路(无线检修所)等无线通信部门的常用仪表被广泛使用，由于使用说明书为日文，阅读不便，为便于现场人员正确使用，现将使用方法和注意事项介绍如下1 、仪表表头、开关、端口功能0g'"仪表表头、开关、端口位置V①表头：用于指示发射功率、反射功率、驻波比及单边带应用时峰值包络功率的数值。
表头上共有5道刻度。
从上往下，第1、2道刻度为驻波比刻度值，第一道刻度右侧标有“ H” ，当电台输出功率大于5W时，应从该刻度上读取驻波比值；第二道刻度右侧标有“ L” ，当电台输出功率小于5W时，应从该刻度上读取驻波比值；第3、4、5道刻度为功率值刻度，分别对应功率值满量程200W、20W、5W档位。
h\5t②RANGE(量程开关) n选择功率测量量程，共三档，分别为200W、20W、5W。
T③FUNCTION(测量功能选择开关) EZU置于“ POWER” 时，进行发射功率(FWD)、反射功率(REF)测量。
驻波比表和功率计的原理和实践
驻波比表和功率计的原理和实践驻波比表和功率计的原理和实践对于一位 HAM 来讲，「驻波表」和「功率计」两种测量仪表，是每天都离不开的装备。
在 QSO 时，选定频率之后最关心的是现在的 SWR 正常否？有多少功率发射出去？因此可见，深入理解这两种仪表的原理与使用方法，是无线电业余家最基本的知识。
基本概念基本概念天线系统的 SWR 的大小，对发射效率有很大影响；SWR 大，意味着有大的功率被反射回发射机，使电台效率变低，甚至使发射机末级损坏。
可以说天线系统是一个发射台的瓶颈，不可忽视。
衡量功率反射大小的量称为「反射系数」，常用Γ (音 gamma) 或ρ (音 rho) 表示。
为了讨论简单起见，我们假设负载阻抗为纯阻性的。
反射系数定义为：ρ= (ρ= (反射电压波反射电压波反射电压波) () / (入射电入射电压波压波) ...... (1)) (1)) …… (1) ρ= (RL ρ= (RL ρ= (RL--Ro)/(RL+Ro) ……(2)(2) 可见，当 Ro=RL，则ρ =0，称为匹配状态。
当 RL>Ro，ρ为正值；RL<Ro 时，ρ为负值。
如果 RL 为开路或短路，则ρ分别等于 +1 或 -1，称为「全反射」。
用反射系数可以完善地描述传输系统的匹配状态，但用驻波比 (SWR) 更为简单和直观。
我们知道，在匹配状态下，高频电磁能量全部流入负载，不存在反射。
这时，沿传输线各个位置上的电压振幅相等，不存在驻波，称为「行波状态」。
而在失配时，由于存在反射波，反射波与正向波的叠加结果，就会在线上的各个点的振幅，存在有规律的起伏，称为驻波状态，如图 2 所示。
驻波比定义为：SWR=Umax/Umin ...... (3)SWR=Umax/Umin (3)SWR=Umax/Umin ...... (3) SWR = (U SWR = (U 入+U 反)/(U 入-U 反) (4)) ...... (4) SWR = (√P SWR = (√P 入+√P 反)/(√P 入-√P 反) (5)) ……(5) 图 1图 2：沿传输线各点电压分布。
几年前的小制作驻波表
几年前的小制作，调试射频电路必备--功率驻波表1#本帖最后由 bg1trk 于 2013-2-6 10:38 编辑论坛上有时能看到用电子管做震荡、射频放大的帖子，想起几年前曾做过一块功率、驻波表，这玩意对调这类电路多少有点作用。
此表所需成本不高，精度取决于调试时所对照的标准表的精度。
表身是用500型万用表改造的，此表是地摊收来的旧货，误差太大，没什么使用价值，正好拿来改造。
正反向功率检测是利用旧车台功放驻波保护电路的印刷版刀刻出来的，利用了其高频检波管。
表头是原万用表的微安表头，重新绘制、打印表盘。
原表的两个旋转开关改造后用来转换功率、驻波等档位。
原OM 电位器位置安装CAL电位器。
下面是自己设计的驻波/功率表电路图。
黑方框为检测部分屏蔽罩，蓝色是微带线。
D1、C2、R1 反射功率检测D2、C1、R2 正向功率检测SW1 正反向功率、驻波功能转换开关SW2 功率档位、驻波检测功能转换开关R3、R4、R5 各功率档位调整电位器R6 CAL电位器外观转换开关还未重新绘制标识。
-A 正向功率~A 反射功率~10V 驻波CAL调整~50V 驻波检测1mA 5W档10mA 50W档100mA 200W档500mA 驻波档耦合器外壳用罐头盒马口铁皮制作，微带线是刀刻的。
图为这块印制板微带线的尺寸。
不同板材的介电常数不同，微带线尺寸也会有差异。
图中的参数是计算尺寸经过多次试验后的最终尺寸。
DIY一块驻波表成本并不高，难点是耦合器的制作，尤其是U/V段，一是板材介电常数很难准确得到，就是能准确计算尺寸，每次做出来的东西参数也不一样。
二是因为频率太高，分布参数影响很大，多一点焊锡都会影响最终结果。
耦合器直接接假负载，正向调到满刻度，反向最低调到1.1（打印的表盘）。
用正反向功率比计算，驻波为1.05。
接我的楼顶4米GP天线，测量440MHz驻波为1.3 ,430MHz驻波为1.4,435MHz驻波为1.2。
车载天线440MHz驻波为1.4。
驻波表使用方法
HAM]如何使用驻波比表(BV3FG撰写)2008-05-18 12:03HAM]如何使用驻波比表 2008-5-18 12:00若以功率的观点来看驻波比可以表示为：SWR = (√Po + √Pr)／(√Po - √Pr)Po：进入天线系统的功率Pr:从天线系统反射回来的功率经过运算SWR 与 Pr/Po (反射功率百分比)的关系如下Pr/Po = [(SWR-1)/(SWR+1)]^2驻波比表基本上就是功率表它可以量测输入功率及反射功率但根据上式不管输入功率为何反射功率一定和输入功率成一定的比例也就是说对同一驻波比不管输入功率为何只要是在量输入功率时利用可变电阻调整驱动表头的电流使指针达到满刻度那麽你量测反射功率时指针一定是指在同一个位置把这些相关位置标出来我们的功率表上就多了一排刻度叫做"驻波比" 而您的功率表马上摇身一变成为"驻波比表"了说穿了驻波比表就是功率表在量测功率时它预设了几组功率(如5W,20W,200W) 使输入功率恰好是这个位准时(5W,20W,200W)指针会达到满刻度当你拨在CAL位置时就是量输入功率只不过你可以调整指针位置当你拨在SWR位置时就是量反射功率只不过您这时候看的是SWR的刻度以DIAMOND系列的驻波比表而言它有一个 Calibration 旋钮及三个选择开关Power Range Func FWD/REF SWITCH 用法如下量输入功率 1.将POWER RANGE 拨到 200W FUNC拨到PWR FWD/REF拨到FWD2.按下无线电机的发射键3.适度选择 POWER RANGE 以精确读出功率量反射功率 1.将POWER RANGE 拨到 200W FUNC拨到PWR FWD/REF拨到REF2.按下无线电机的发射键3.适度选择 POWER RANGE 以精确读出功率量驻波比 1.将 FUNC 拨到CAL 位置CALIBRATION 旋钮反时针方向旋转到底2.按下无线电机的发射键调整 CALIBRATION 旋钮使指针达到满刻度3.将 FUNC 拨到 SWR 位置由表头的 SWR 刻度读出驻波比的读值使用驻波比表量测天线的驻波比时要尽量将驻波比表*近天线端因为传输线的传输损耗会使得所量出来的驻波比数值较小变成"快乐驻波比" 例如原本天线的驻波比为 1.92 (反射功率百分比为 10%) 现在加上一段 cable 衰减量为 3dB 假设无线电机的发射功率为 10W 则经由 CABLE 传到天线的输入端时只剩下 5W 然後反射10% 即 0.5W 0.5W 经由传输线送回来只剩下 0.25W所以驻波比量到的是输入 10W反射 0.25W 反射功率百分比为 2.5% 即 SWR=1.03 量起来真是快乐的不得了此外目前大部份的驻波比表都是利用感应的方式将信号感应到驻波比表内的量测电路所以在量测时可以一边发射一边切换驻波比表上的开关这并不会损坏无线电机如果小心一点不要让指针瞬间打到底驻波比表要坏掉也蛮难的最後提醒一点天线的好坏不能单看驻波比现在大家如此迷信驻波比的原因很简单因为驻波比表到处都买得到我的意思是说不要因为天线驻波比很低就觉得一切OK而沾沾自喜多研究天线的其它特性才是真正的乐趣本文由BV3FG撰写。
功率——驻波表调整
功率——驻波表调整
图1 图2
从原理得知：功率——驻波表实际就是一个电桥，c1、c2分压得到的电压和T1感应所得到的电压进行相加或者相减所得到的数值就是正向功率或者反向功率，在图1中c1、c2分压得到的电压和T1感应所得到的电压如果相同，相位相反，电压表两端的电压差就为零，电压表显示为零，显示的是反向功率。
如果改变T1相位（线圈两端对调）如图2，c1、c2分压得到的电压和T1感应所得到的电压相同，相位相同，电压表显示为两个电压之和，显示的是正功率。
要想调整好功率——驻波表，就要将c1、c2分压得到的电压和T1感应所得到的电压相同，加大c1或者减小c2，可以将c1、c2分压提高；在一定范围内减少T1的匝数，可以将T1感应所得到的电压提高。
图3
例如调整单瓷环的功率——驻波表，图3。
首先将c1、c3去掉，如图4，
图4
用万用表测量REF和FWD，此时电压应该相同，如有差异，应首先检查两个检波二极管的压降是否对称；如电压相同，应记录此数值。
然后接入c1、c3，断开T的线圈两端，如图5。
图5
用万用表测量REF和FWD，此电压应与刚才测得电压相同，如不同，应调整c1、c3使其相同。
这时，接入T的线圈两端，用万用表测量REF和FWD，REF应为0，FWD应为2倍的刚才测得的电压。
驻波比表和功率计的原理和实践
驻波比表和功率计的原理和实践No.261995 Mar. p89~97, by 郭允晟 / BA1GYS, 北京 100013 和平里 中国计量研究院 无线电处对于一位 HAM 来讲，「驻波表」和「功率计」两种测量仪表，是每天都离不开的装备。
在 QSO 时，选定频率之后最关心的是现在的 SWR 正常否？有多少功率发射出去？因此可见，深入理解这两种仪表的原理与使用方法，是无线电业余家最基本的知识。
基本概念天线系统的 SWR 的大小，对发射效率有很大影响；SWR 大，意味着有大的功率被反射回发射机，使电台效率变低，甚至使发射机末级损坏。
可以说天线系统是一个发射台的瓶颈，不可忽视。
衡量功率反射大小的量称为「反射系数」，常用Γ (音 gamma)或ρ (音 rho) 表示。
为了讨论简单起见，我们假设负载阻抗为纯阻性的。
反射系数定义为：ρ= (反射电压波) / (入射电压波) (1)ρ= (RL -Ro)/(RL+Ro) ……(2)可见，当 Ro=RL ，则ρ =0，称为匹配状态。
当 RL>Ro ，ρ为正值；RL<Ro 时，ρ为负值。
如果 RL 为开路或短路，则ρ分别等于 +1 或 -1，称为「全反射」。
图 1图 2：沿传输线各点电压分布。
用反射系数可以完善地描述传输系统的匹配状态，但用驻波比 (SWR) 更为简单和直观。
我们知道，在匹配状态下，高频电磁能量全部流入负载，不存在反射。
这时，沿传输线各个位置上的电压振幅相等，不存在驻波，称为「行波状态」。
而在失配时，由于存在反射波，反射波与正向波的叠加结果，就会在线上的各个点的振幅，存在有规律的起伏，称为驻波状态，如图 2 所示。
驻波比定义为：SWR=Umax/Umin (3)SWR = (U入+U反)/(U入-U反) (4)SWR = (√P入+√P反)/(√P入-√P反) (5)显然地，当无反射时，SWR= 1，当全反射时SWR= ∞。
SWR = (1+|ρ|)/(1-|ρ|) (6)SWR = RL/Ro RL>Ro 时 (7)SWR = Ro/RL Ro>RL 时 (8)由公式可见，当Ro=50 Ω时，RL= 100 Ω或为25 Ω，都会使 SWR=2。
驻波表操作手册
SA-2500A&SA-4000操作指南一、正确连接仪器的电源，检查无误，打开电源开关，如屏幕右侧黄灯闪烁，说明仪器处于随机充电状态。
二、仪器进入正常工作状态后，我们就要对仪器进行设置、校准，做好测试前的准备工作。
三、四、我们按一下侧菜单显示如下：在这种状态下，我们按在按890-960MHz。
五、频段设置好以后，我们就可以对该仪器进行校准了。
接上2米长测试电缆，因为我们测试时要连着电缆一起进行，所以校准时，要把电缆可能引入的误差一起消除掉。
电缆的一端接SA-2000A的输出端口，另一端先接上校准件的OPEN端按Calibrate键，仪表左侧菜单显示如下：这时按以下屏幕会有一条迹线在扫，结束后有提示音，取下开路器换接上Short端口，按一下Load端口，按1，且有提示音，然后按一下屏幕上原来的Calibration off会变为Calibration Full。
说明校准已经完成，可以进行测试了。
六、测试时，首先测试某一基站的天馈线的驻波比通过N（M）-7/16（F）转接适配器把仪器与被测天馈线联接起来，这时仪表的屏幕就会出现被测天馈线的驻波比曲线。
按通过RS232口联接PC机或联接HP打印机。
七、故障定位测试，如果该基站天馈线的驻波比超差，这时就要进行故障定位测试，判断问题发生在哪一个位置。
八、进行故障定位测试，首先要对被测距离进行设定，按按在这种状态下，按按的长度来定，尽量接近，不要设定太长，如被测天馈线的长度大约为50米，我们可设定为55米或60米，这样可以使测量的结果更加准确。
九、被测距离设定好以后，我们还要对被测天馈线的类型进行选定，因为针对不同的馈线，电磁波在其内部传播的速度不一样，给故障定位造成误差，所以我们要正确选择被测馈线的类型，具体操作：在屏幕上会出现仪器内部预置的70种电缆类型及介电常数等，根据被测电缆的类型，我们对应选定。
如遇特殊情况，仪器内部预置的70种电缆类型不包括被测电缆类型，用户可在仪器上自己设定被测电缆的类型及其介电常数，也可达到同样的目的。
UV段数字驻波表使用说明
UV段数字驻波表的校准：一、 校准所需要的标准部件1、100W标准匹配负载：50欧，要求在500MHz以下，驻波<1.1，接头N-J。
2、10W失配负载，72欧，要求在500MHz以下，驻波=1.4，接头N-J。
3、10W失配负载。
33欧，要求在500MHz以下，驻波=1.5，接头N-J。
二、 功率的校准1、以终端功率计为标准2.1.a 2.1.bA．按照图2.1.a连接好信号源、被校表和终端功率计，被校表定在正向功率显示，校准正向功率。
B．信号源选择UHF段的频点（如435.000MHz）和功率（如：10W），发射信号，调整正向耦合器的微调电容，使数字表的正向功率读数与终端功率读数的差缩减1/2左右。
C．信号源选择VHF段的频点（如145.000MHz）和功率（如：10W），发射信号，调整正向耦合器的多圈电位器，使数字表的正向功率读数与终端功率读数的差缩减1/2左右。
D．重复B和C，直到分别在UHF和VHF的被校表正向功率读数同终端功率读数相近或相同。
E．分别选择在小功率，中功率和大功率下重复B、C、D，使被校表的正向功率读数与终端功率计的读数相同或相近，即在误差允许的范围内。
F．按照图2.1.b连接好信号源驻波，被校表和终端功率计，被校表定在反向功率显示，校准反向功率。
G．重复正向功率校准的B、C、D、E，完成反向功率的校准，由于实际测试中反向功率不会很大，因此，可以简化一些，校准到中功率就足以了。
2、以其他通过式功率计为标准2.2.a 2.2.bA．按照图2.2.a连接好信号源、参考表或被校表和标准匹配负载，被校表定在正向功率显示，校准正向功率。
B．信号源选择UHF段的频点（如435.000MHz）和功率（如：10W），先接参考表，发射信号，测试当前正向功率。
然后用被校表替换参考表，发射信号，测试正向功率，调整正向耦合器的微调电容，使数字表的正向功率读数与参考表的正向功率读数的差缩减1/2左右。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
功率——驻波表调整
图1 图2
从原理得知：功率——驻波表实际就是一个电桥，c1、c2分压得到的电压和T1感应所得到的电压进行相加或者相减所得到的数值就是正向功率或者反向功率，在图1中c1、c2分压得到的电压和T1感应所得到的电压如果相同，相位相反，电压表两端的电压差就为零，电压表显示为零，显示的是反向功率。
如果改变T1相位（线圈两端对调）如图2，c1、c2分压得到的电压和T1感应所得到的电压相同，相位相同，电压表显示为两个电压之和，显示的是正功率。
要想调整好功率——驻波表，就要将c1、c2分压得到的电压和T1感应所得到的电压相同，加大c1或者减小c2，可以将c1、c2分压提高；在一定范围内减少T1的匝数，可以将T1感应所得到的电压提高。
图3
例如调整单瓷环的功率——驻波表，图3。
首先将c1、c3去掉，如图4，
图4
用万用表测量REF和FWD，此时电压应该相同，如有差异，应首先检查两个检波二极管的压降是否对称；如电压相同，应记录此数值。
然后接入c1、c3，断开T的线圈两端，如图5。
图5
用万用表测量REF和FWD，此电压应与刚才测得电压相同，如不同，应调整c1、c3使其相同。
这时，接入T的线圈两端，用万用表测量REF和FWD，REF应为0，FWD应为2倍的刚才测得的电压。
