旋转气缸工作原理及工作示意图
气动旋转气缸的原理
气动旋转气缸的原理嘿，朋友！你有没有想过，在那些自动化的工厂里，那些机械臂就像一个个灵活的舞者，精确地做着各种动作，这里面可有个很神奇的部件在起作用呢，那就是气动旋转气缸。
今天呀，我就来给你唠唠这个气动旋转气缸的原理，保证让你听得明明白白的。
我有个朋友叫小李，他就在一家生产汽车零部件的工厂工作。
有一次我去他那儿参观，就看到那些机械装置快速而有序地运转着，我就好奇地问他：“小李啊，这些东西咋就能这么听话，想转就转，想停就停呢？”小李就笑着跟我说：“这里面有个很重要的东西叫气动旋转气缸呢。
”我当时就懵了，啥是气动旋转气缸啊？简单来说，气动旋转气缸就像是一个有魔法的小盒子。
这个小盒子呢，是靠压缩空气来工作的。
你可以把压缩空气想象成一群精力充沛的小助手，它们时刻准备着推动各种东西。
气动旋转气缸里面有一个活塞，这个活塞就像一扇门，平时在那儿静止着。
当那些压缩空气小助手们冲进来的时候，就像是一群热情的粉丝冲向舞台一样，它们会用力地推动这个活塞。
那这个活塞的运动怎么就能让东西旋转起来呢？这就巧妙了。
在气动旋转气缸里，活塞的运动通过一些巧妙的机械结构转化为旋转运动。
这就好比你用手去推一个带齿轮的东西，你直线推的动作通过齿轮就变成了转动的动作。
这里面有各种零件的配合，就像一个团队一样，每个零件都有自己的任务。
我又问小李：“这就完了？就这么简单？”小李哈哈大笑说：“哪有那么简单呢。
”原来啊，气动旋转气缸的内部结构是经过精心设计的。
它有进气口和出气口，这就像人的呼吸一样，空气要能进得去出得来。
进气的时候，压缩空气带着压力进来，推动活塞朝着一个方向运动，然后在合适的时候，出气口把空气放出去，这样就可以让活塞或者相关的旋转部件完成一个动作循环。
我们再来说说这个活塞的形状和材质。
活塞的形状要设计得恰到好处，就像一把钥匙要能正好插进锁里一样。
如果形状不对，那空气推动它的时候就可能会漏气或者推不动。
材质呢，要既结实又轻便，就像一个运动员，要有力量还得灵活。
旋转气缸原理
神威气动 文档标题：旋转气缸原理旋转气缸原理的介绍：引导活塞在缸内进行直线往复运动的圆筒形金属机件。
空气在发动机气缸中通过膨胀将热能转化为机械能；气体在压缩机气缸中接受活塞压缩而提高压力。
涡轮机、旋转活塞式发动机等的壳体通常也称“气缸”。
气缸的应用领域：印刷（张力控制）、半导体（点焊机、芯片研磨）、自动化控制、机器人等等。
二、气缸种类：①单作用气缸：仅一端有活塞杆，从活塞一侧供气聚能产生气压，气压推动活塞产生推力伸出，靠弹簧或自重返回。
②双作用气缸：从活塞两侧交替供气，在一个或两个方向输出力。
③膜片式气缸：用膜片代替活塞，只在一个方向输出力，用弹簧复位。
它的密封性能好，但行程短。
④冲击气缸：这是一种新型元件。
它把压缩气体的压力能转换为活塞高速（10～20米/秒）运动的动能，借以做功。
⑤无杆气缸：没有活塞杆的气缸的总称。
有磁性气缸，缆索气缸两大类。
做往复摆动的气缸称摆动气缸，由叶片将内腔分隔为二，向两腔交替供气，输出轴做摆动运动，摆动角小于280°。
此外，还有回转气缸、气液阻尼缸和步进气缸等。
三、气缸结构：气缸是由缸筒、端盖、活塞、活塞杆和密封件等组成，其内部结构如图所示：2：端盖端盖上设有进排气通口，有的还在端盖内设有缓冲机构。
杆侧端盖上设有密封圈和防尘圈，以防止从活塞杆处向外漏气和防止外部灰尘混入缸内。
杆侧端盖上设有导向套，以提高气缸的导向精度，承受活塞杆上少量的横向负载，减小活塞杆伸出时的下弯量，延长气缸使用寿命。
导向套通常使用烧结含油合金、前倾铜铸件。
端盖过去常用可锻铸铁，为减轻重量并防锈，常使用铝合金压铸，微型缸有使用黄铜材料的。
3：活塞活塞是气缸中的受压力零件。
为防止活塞左右两腔相互窜气，设有活塞密封圈。
活塞上的耐磨环可提高气缸的导向性，减少活塞密封圈的磨耗，减少摩擦阻力。
耐磨环长使用聚氨酯、神威气动 聚四氟乙烯、夹布合成树脂等材料。
活塞的宽度由密封圈尺寸和必要的滑动部分长度来决定。
气缸的工作原理
第十三章气动执行元件和控制元件气动执行元件是一种能量转换装置，它是将压缩空气的压力能转化为机械能，驱动机构实现直线往复运动、摆动、旋转运动或冲击动作。
气动执行元件分为气缸和气马达两大类。
气缸用于提供直线往复运动或摆动，输出力和直线速度或摆动角位移。
气马达用于提供连续回转运动，输出转矩和转速。
气动控制元件用来调节压缩空气的压力流量和方向等，以保证执行机构按规定的程序正常进行工作。
气动控制元件按功能可分为压力控制阀、流量控制阀和方向控制阀。
第一节气缸一、气缸的工作原理、分类及安装形式1.气缸的典型结构和工作原理图13－1 普通双作用气缸1、3－缓冲柱塞 2－活塞 4－缸筒 5－导向套 6－防尘圈7－前端盖 8－气口 9－传感器 10－活塞杆 11－耐磨环 12－密封圈 13－后端盖 14－缓冲节流阀以气动系统中最常使用的单活塞杆双作用气缸为例来说明，气缸典型结构如图13－1所示。
它由缸筒、活塞、活塞杆、前端盖、后端盖及密封件等组成。
双作用气缸内部被活塞分成两个腔。
有活塞杆腔称为有杆腔，无活塞杆腔称为无杆腔。
当从无杆腔输入压缩空气时，有杆腔排气，气缸两腔的压力差作用在活塞上所形成的力克服阻力负载推动活塞运动，使活塞杆伸出；当有杆腔进气，无杆腔排气时，使活塞杆缩回。
若有杆腔和无杆腔交替进气和排气，活塞实现往复直线运动。
2.气缸的分类气缸的种类很多，一般按气缸的结构特征、功能、驱动方式或安装方法等进行分类。
分类的方法也不同。
按结构特征，气缸主要分为活塞式气缸和膜片式气缸两种。
按运动形式分为直线运动气缸和摆动气缸两类。
3.气缸的安装形式气缸的安装形式可分为1）固定式气缸气缸安装在机体上固定不动，有脚座式和法兰式。
2）轴销式气缸缸体围绕固定轴可作一定角度的摆动，有U形钩式和耳轴式。
3）回转式气缸缸体固定在机床主轴上，可随机床主轴作高速旋转运动。
这种气缸常用于机床上气动卡盘中，以实现工件的自动装卡。
4）嵌入式气缸气缸缸筒直接制作在夹具体内。
smc旋转气缸原理
smc旋转气缸原理
SMC旋转气缸是一种将气动能转化为机械能的装置。
其工作
原理是通过气压控制使内部的活塞来回运动，从而实现旋转的效果。
SMC旋转气缸的内部结构主要包括活塞、螺母、螺杆和转动
杆等部件。
活塞固定在转动杆上，而螺母和螺杆则通过螺纹连接在一起。
当气压施加到气缸内部时，气体会推动活塞向前运动，同时也会带动转动杆绕轴旋转。
在旋转过程中，螺杆的旋转将通过螺母将转动力传递给转动杆，使其产生旋转运动。
通过控制气压的变化，可以实现旋转气缸在不同方向上的旋转。
此外，通过调节气压的大小，还可以控制旋转气缸旋转的速度和力度。
SMC旋转气缸具有结构简单、易于安装和使用的特点。
它广
泛应用于自动化设备、机械制造、汽车工业等领域。
例如，在流水线生产中，旋转气缸可以用于定位、夹持和转动工件；在机械装置中，旋转气缸可以用于控制阀门的开关和调节。
通过灵活控制气压，旋转气缸能够满足不同工作需求，提高工作效率和生产质量。
旋转气缸工作原理及工作示意图
这种气缸的最大优点是节省安装空间，分为磁偶无杆气缸（磁性气缸）与机械式无杆气缸。
无杆气缸和则在磁力作用下，带动缸筒外的磁环套一起移动。
气缸活塞的推力必须与磁环的吸力相适应。
在气动系送、组合机床进给装置以及自动线送料、布匹纸张切割和静电喷漆等等磁耦无杆气缸的工作原理：在活负载质量的大小需查找其质量与速度的特性曲线。
故机械式用的比较多.活塞通过磁力带动缸体外部的移塞杆外的另一个磁铁运动来实现的，因其在速度快，负载高时内外磁环易脱开，故使用没那么广泛，其则在磁力作用下，带动缸筒外的磁环套一起移动。
气缸活塞的推力必须与磁环的吸力相适应。
在气动系相适应，当使用气压过高或负载过重，导致活塞推力过大，磁环相互之间的吸引力无法保持的时候，内统中作执行元件。
可用于汽车、地铁及数控机床的开闭门，机械手坐标的移动定位，无心磨床的零件传制造和维修。
90度旋转气缸工作原理
90度旋转气缸工作原理

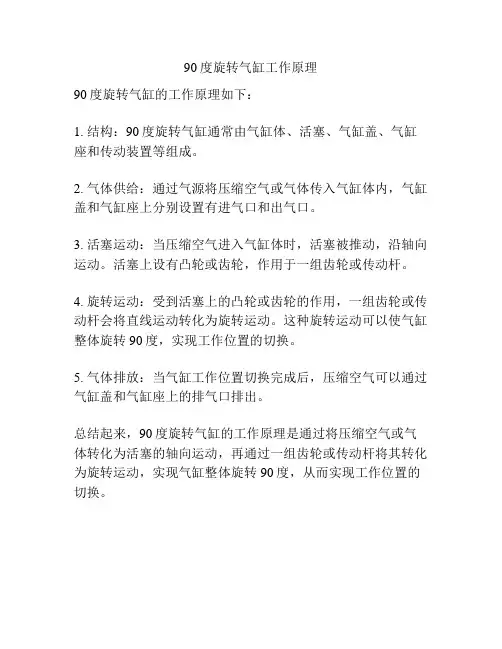

90度旋转气缸的工作原理如下：
1. 结构：90度旋转气缸通常由气缸体、活塞、气缸盖、气缸座和传动装置等组成。
2. 气体供给：通过气源将压缩空气或气体传入气缸体内，气缸盖和气缸座上分别设置有进气口和出气口。
3. 活塞运动：当压缩空气进入气缸体时，活塞被推动，沿轴向运动。
活塞上设有凸轮或齿轮，作用于一组齿轮或传动杆。
4. 旋转运动：受到活塞上的凸轮或齿轮的作用，一组齿轮或传动杆会将直线运动转化为旋转运动。
这种旋转运动可以使气缸整体旋转90度，实现工作位置的切换。
5. 气体排放：当气缸工作位置切换完成后，压缩空气可以通过气缸盖和气缸座上的排气口排出。
总结起来，90度旋转气缸的工作原理是通过将压缩空气或气体转化为活塞的轴向运动，再通过一组齿轮或传动杆将其转化为旋转运动，实现气缸整体旋转90度，从而实现工作位置的切换。
旋转气缸的工作原理
神威气动 文档标题：旋转气缸的工作原理旋转气缸的工作原理的介绍：引导活塞在缸内进行直线往复运动的圆筒形金属机件。
空气在发动机气缸中通过膨胀将热能转化为机械能；气体在压缩机气缸中接受活塞压缩而提高压力。
涡轮机、旋转活塞式发动机等的壳体通常也称“气缸”。
气缸的应用领域：印刷（张力控制）、半导体（点焊机、芯片研磨）、自动化控制、机器人等等。
二、气缸种类：①单作用气缸：仅一端有活塞杆，从活塞一侧供气聚能产生气压，气压推动活塞产生推力伸出，靠弹簧或自重返回。
②双作用气缸：从活塞两侧交替供气，在一个或两个方向输出力。
③膜片式气缸：用膜片代替活塞，只在一个方向输出力，用弹簧复位。
它的密封性能好，但行程短。
④冲击气缸：这是一种新型元件。
它把压缩气体的压力能转换为活塞高速（10～20米/秒）运动的动能，借以做功。
⑤无杆气缸：没有活塞杆的气缸的总称。
有磁性气缸，缆索气缸两大类。
做往复摆动的气缸称摆动气缸，由叶片将内腔分隔为二，向两腔交替供气，输出轴做摆动运动，摆动角小于280°。
此外，还有回转气缸、气液阻尼缸和步进气缸等。
三、气缸结构：气缸是由缸筒、端盖、活塞、活塞杆和密封件等组成，其内部结构如图所示：2：端盖端盖上设有进排气通口，有的还在端盖内设有缓冲机构。
杆侧端盖上设有密封圈和防尘圈，以防止从活塞杆处向外漏气和防止外部灰尘混入缸内。
杆侧端盖上设有导向套，以提高气缸的导向精度，承受活塞杆上少量的横向负载，减小活塞杆伸出时的下弯量，延长气缸使用寿命。
导向套通常使用烧结含油合金、前倾铜铸件。
端盖过去常用可锻铸铁，为减轻重量并防锈，常使用铝合金压铸，微型缸有使用黄铜材料的。
3：活塞活塞是气缸中的受压力零件。
为防止活塞左右两腔相互窜气，设有活塞密封圈。
活塞上的耐磨环可提高气缸的导向性，减少活塞密封圈的磨耗，减少摩擦阻力。
耐磨环长使用聚氨酯、聚四氟乙烯、夹布合成树脂等材料。
活塞的宽度由密封圈尺寸和必要的滑动部分长度来决定。
气缸的工作原理_图文
气孔
好的气缸:
用手紧紧堵住气孔，然后用手拉活塞轴,拉的时候有很大的反向力，放的时候活塞 会自动弹回原位；拉出推杆再堵住气孔，用手压推杆时也有很大的反向力，放的时 候活塞会自动弹回原位。
坏的气缸:
拉的时候无阻力或力很小，放的时候活塞无动作或动作无力缓慢,拉出的时候有反 向力但连续拉的时候慢慢减小；压的时候没有压力或压力很小，有压力但越压力越 小。
缸体 密封圈
活塞杆
磁环
活塞
密封圈
Page: 3
气缸的基本组成部分及工作原理
典型气缸的结构和工作原理
以气动系统中最常使用的单活塞杆双作用气缸为例来说明，气缸典型结构如下图1所示。它由缸筒、活塞、活塞杆、前 端盖、后端盖及密封件等组成。双作用气缸内部被活塞分成两个腔。有活塞杆腔称为有杆腔，无活塞杆腔称为无杆腔。
Page: 19
气缸常见故障的判断及基本维修技巧
气动执行元件维修的注意事项
气缸在动作过程中，不能将身体任何部分置于其行程 范围内，以免受伤． 在维修设备上的气缸时，必须先切除气源，保证缸体 内气体放空，直至设备处于静止状态方可作业． 在维修气缸结束后，应先检查身体任何部分未置于其 行程范围内，方可接通气源试运行．接通气源时，应先 缓慢冲入部分气体，使气缸冲气至原始位置，再插入接 头．
带阀组合气缸
1－管接头 2－气缸 3－气管 4－电磁换向阀 5－换向阀底板 6－单向节流阀组合件 7－密封圈。
图6
Page: 11
气缸的基本组成部分及工作原理
磁性开关气缸的结构和工作原理
磁性开关气缸是指在气缸的活塞上安装有磁环，在缸筒上直接安装磁性开关，磁性开关用来检测气缸行 程的位置，控制气缸往复运动。因此，就不需要在缸筒上安装行程阀或行程开关来检测气缸活塞位置，也不需要 在活塞杆上设置挡块。
气缸工作原理介绍课件
高效节能化的气缸技术将助力工业节能减排，减少能源消耗和环境 污染。
07
总结与回顾
对气缸工作原理的总结与回顾
气缸是气压传动中的重要组成 部分，其工作原理是利用压缩 空气的压力来推动活塞运动。
气缸由缸筒、端盖、活塞、密 封件等组成，根据需要可配置 各种类型的缸盖、缓冲阀、排 气阀等附属部件。
检查气缸的活塞杆是否有划痕 、变形、损伤等，以及是否有
油污、灰尘等杂质。
检查气缸的安装位置是否正确 ，固定是否牢固，防止出现松
动现象。
检查气缸的密封件是否完好无 损，如有损坏应及时更换。
检查气缸的进气口和排气口是 否畅通，防止堵塞。
气缸常见故障及排除方法
气缸动作不灵活
可能是由于气缸内部有杂质或密封件 损坏所致，应拆开气缸进行清洗和更 换密封件。
03
可靠性高
工业4.0对设备的可靠性要求更高，因此气缸的可靠性也将成为未来发
展的重要方向。
气缸技术的发展对工业自动化领域的推动与影响
推动自动化设备升级
气缸技术的发展将推动自动化设备的不断升级和完善，提高设备 的性能和效率。
促进工业生产效率提升
气缸技术的进步将使工业生产更加高效、精准，从而提升生产效率 和质量。
04
气缸的应用与优势
气缸在工业自动化中的应用
01
02
03
自动化生产线
气缸在工业自动化生产线 中广泛应用，如物料搬运 、装配、打标等环节，提 高生产效率。
机器人行业
气缸在机器人行业也得到 广泛应用，如机械臂、夹 持器等部位，实现精准、 快速的控制。
汽车制造
在汽车制造过程中，气缸 被用于各种自动化设备， 如发动机装配、刹车系统 测试等。
旋转气缸工作原理及工作示意图
旋转缸是一种气动执行器，它使用压缩空气来驱动输出轴，以在一定角度范围内往复旋转运动。
它用于转动和拉动物体，夹紧，打开和关闭阀门以及机器人的手臂运动。
根据内部结构，旋转气缸可分为齿条和小齿轮型和叶片型。
从外部运动可分为无冲程中心角旋转和具有向下压力上升冲程的旋转。
旋转气缸，即进排气管和空气导向头是固定的，而气缸体可以相对旋转并作用在机床的固定装置和压线装置上。
它是一个圆柱形的金属零件，可引导活塞进行线性往复运动。
旋转缸主要由导气头，缸体，活塞和活塞杆组成。
旋转气缸工作时，外力带动气缸体，气缸盖和导风头旋转，而活塞和活塞杆只能作往复直线运动，导风头与外部管路连接并固定。
应用：旋转滚筒主要用于印刷（张力控制），半导体（点焊机，切屑研磨）。
它的结构是将两个旋转缸的作用合二为一，并且叶片式摇动起子可以分两个或三个部分旋转。
步骤1，重设。
同时连接进气口B的气压（0.1-0.8MPa）和进气口a的排气。
活塞和活塞杆向后返回。
当活塞接触气缸体的右端时，它将停止。
活塞杆端位于a点，这是重置状态。
第二步，工作。
空气压力（0.1-0.8MPa）从空气端口a连接，而大气从空气端口B排出，活塞杆和活塞向前延伸。
当活塞接触前盖时，它停止移动。
此时，活塞杆端位于B点，AB之间的距离为活塞行程s。
该状态是旋转缸的工作状态。
重复上述步骤，使气缸体旋转，活塞杆前后移动。
平面旋转是在某个中心点的角旋转。
常见的旋转缸是msqb，cr1a和crqb。
旋转角度范围为1到180度，最大为190度。
通过调节螺丝控制旋转角度，还可以安装缓冲器，操作更加稳定。
旋转（角）压紧缸可以完成角旋转动作并继续完成压紧和夹紧工作，并且可以重复操作。
常用于高精度自动生产车间，适合在狭窄空间环境下安装使用。
常见的有SRC拐角缸，MK拐角缸，ACK拐角气体等。
压缩空气是由活塞杆上的旋转槽和缸筒上的凸形槽共同驱动的。
当旋转角度时，行程随旋转角度的变化而变化，最后完成压制工作。
旋转气缸说明书
旋转气缸说明书引言：旋转气缸是一种常见的气动执行元件，广泛应用于工业自动化领域。
本说明书将详细介绍旋转气缸的工作原理、结构组成、安装方法以及维护保养等方面的内容，帮助用户更好地了解和使用旋转气缸。
一、工作原理旋转气缸是通过气压驱动来实现旋转运动的。
当气压进入气缸内部时，气缸内的活塞会受到气压的作用而产生推力，推动气缸的旋转轴进行旋转运动。
通过控制气压的进出，可以实现旋转角度的精确控制。
二、结构组成1. 气缸体：气缸体是旋转气缸的主体部分，通常由铝合金或不锈钢制成。
气缸体内部包含活塞、密封件等关键部件，起到支撑和密封的作用。
2. 活塞：活塞是旋转气缸的关键部件，它与气缸体内壁之间形成密封空间。
活塞上通常有凸轮或齿轮，通过与驱动装置的配合，实现旋转运动。
3. 密封件：密封件主要用于保持气缸内部的气压稳定，防止气体泄漏。
常见的密封件有活塞密封圈、活塞杆密封圈等。
4. 驱动装置：驱动装置是旋转气缸的动力来源，通常使用气压作为驱动力。
驱动装置可以是气动阀门、气缸控制系统等。
三、安装方法1. 安装位置：旋转气缸的安装位置应根据具体应用需求进行选择。
一般情况下，旋转气缸应安装在需要旋转运动的设备上，如旋转平台、旋转夹具等。
2. 安装注意事项：a. 安装时应确保旋转气缸与其他设备的连接牢固可靠，避免出现松动或脱落的情况。
b. 安装时应注意旋转气缸的方向，确保旋转轴与设备的旋转轴一致。
c. 安装时应根据实际情况选择合适的密封件，确保气缸内部的气压不会泄漏。
四、维护保养1. 定期检查：定期检查旋转气缸的工作状态，包括密封件的磨损情况、活塞的运动是否灵活等。
如发现异常情况，应及时进行维修或更换。
2. 清洁保养：定期清洁旋转气缸的外部表面，避免灰尘或杂质进入气缸内部影响工作效果。
同时，可以适当涂抹润滑油，保持活塞的良好运动状态。
3. 防止过载：在使用旋转气缸时，应避免超过其额定负载范围，以免造成气缸损坏或工作不稳定。
4. 注意安全：在维护旋转气缸时，应注意切断气源并排空气缸内的气压，以免发生意外伤害。
回转气缸工作原理图回转气缸能旋转多少度
回转气缸工作原理图回转气缸能旋转多少度回转气缸也称回转夹紧气缸，其工作原理是气缸的活塞杆上开一个槽形，前盖或在缸筒上装有凸形装置与槽形配合，利用气压或液压驱动,实现在工作中活塞和活塞杆先行完成旋转，待旋转至设计的位置和角度后再完成夹紧动作（直线下压并夹紧工件）。
回转气缸工作时轴向运动的活塞杆有一定角度（一般90度）的回转，也可按使用要求定制其它角度。
通常活塞杆上装有横臂压板或其它特定的夹具，可实现向下运动时回转90度夹紧工件，加工完成后上升松开工件，再转回90度原位，主要是横臂压板避开工件位置方便更换。
回转气缸在当前的自动化生产流水线与冶具装夹行业中应用非常广泛，特别在沿海地区的电子制造业与CNC的工装夹具行业大量使用，回转气缸旋转杆的耐磨性能高于同行2倍以上。
根据回转气缸工作原理与工作要求，回转气缸参数与型号分类如下:回转角度：90度，180度，360度回转方向:左转、右转两种方式可供选择，回转气缸缸径：20、25、32、40、50、63安装方式：通孔按装，无杆侧可装法兰，杆端可加装横臂。
回转行程：有一定的回转行程，不同缸径行程也有变化。
下压夹紧行程：5，10，15多种可供选择。
注：回转行程与夹紧行程累加形成了回转气缸的总行程。
回转气缸下压图回转气缸工作上升图360度循环的180度回转夹紧气缸,分别是90度或180度转一下,转4次/2次后返回原点，分有夹紧行程和无夹紧行程两种。
可循环的360度回转气缸，每次转90度或180度，共转360度回到原位。
180度回转夹紧气缸的优势：1、该气缸弥补了普通回转气缸或摆动气缸无法实现循环旋转和中间定位功能，具有上升或下降的功能。
2、普通转角气缸只具备了上升与转角的作用，需按原轨迹返回方可下降，而该款旋转下压气缸实现上升-旋转-下降无需返回原轨迹就可实现下降的功能，可360度无限循环。
3、180度回转夹紧气缸结合机械臂可实现抓取-移动-释放一体完成！解决了自动化装备行业需要多个气缸组合才能完成的功能，更节约空间。
单叶片式回转气缸的原理
单叶片式回转气缸的原理单叶片式回转气缸，也叫单叶片摆动气缸或叶片旋转气缸，就是一个利用压缩空气“吹动”叶片，让里面的转轴来回摆动的气动设备。
来，我给你详细解释一下它是怎么工作的：组成零件：定子：就是那个不动的“壳子”，里面藏着气路和分配气体的小通道。
转子（叶片轴）：就是那个可以转的“轴”，上面开了长槽，装着叶片。
叶片：就像小船一样能在转轴的长槽里滑来滑去，还紧紧连着转轴。
缸体：把上面这些零件包起来，形成一个密闭空间。
密封盖：盖在定子两端，不让气体漏出来，还提供给气管接头的地方。
工作过程：吹气指挥：压缩空气从定子上的入口进来，通过定子内部设计好的小通道，轮流吹向叶片的两侧。
就像吹口哨，一会儿吹这边，一会儿吹那边，用电磁阀控制切换吹气方向。
叶片跳舞：当一边的叶片被压缩空气吹到时，就像气球一样鼓起来，带着转轴一起往那边摆。
另一边的叶片这时就瘪了，通过出口把气放出去，失去推力。
角度控制：通过精准控制吹气和放气的时间和顺序，可以让转轴在一定范围内来回摆动，一般不超过360度。
能量转变：气压变动力：压缩空气的气压能被转化为叶片的动能，再传递给转轴，让它产生旋转的力。
扭力输出：转轴摆动产生的力，就像拧螺丝的扳手，可以驱动外面连接的机械装置摆来摆去，比如控制阀门开关、搬东西的机械臂转动等。
特点与应用：小巧实用：这种气缸结构紧凑，反应快，好保养，所以在矿山机械、气动工具、升降设备、搅拌机，以及各种需要精准摆动控制的机器上，都能见到它的身影。
总结一下，单叶片式回转气缸就是利用压缩空气吹动叶片，让转轴摆动，将气压能变成机械能，去驱动各种需要摆动的机械装置。
希望这个解释对你有所帮助！。
旋转气缸工作原理及工作示意图
旋转气缸工作原理及工作示意图
旋转气缸安装方便、定位准确，常用在机械设备、自动化设备、工业机器人设备等场合，以下内容斯麦特小编介绍旋转气缸的工作原理,旋转气缸与普通气缸的区别?旋转气缸如何调整旋转角度?
一、旋转气缸工作原理
旋转气缸又称摆动气缸，是利用压缩空气驱动输出轴在一定角度范围内作往复回转运动的气动执行元件。
常用于物体的转拉、翻转、分类、夹紧、阀门的开闭以及机器人的手臂动作等。
二、旋转气缸与普通气缸的区别
普通气缸一般是缸体本身通过安装附件固定在机座上,而由活塞往复运动带动活塞杆前进与后退,从而对负载实现推或拉的动作。
而旋转气缸则是将缸体本身固定在旋转体上与旋转负载一起旋转,?供气组件是固定不动的。
这样的结构与普通气缸的结构是不同的,?如果在一个旋转缸体与不旋转的供气阀之间采用轴承连接,就可使旋转气缸很灵活地旋转。
三、旋转气缸如何调整旋转角度(旋转气缸左右180°极限了怎么调)
旋转气缸可以通过调节螺栓来调整摆动角度，以达到所需要的旋转角度，对于客户的疑问“旋转气缸左右180°极限了怎么调”，理论上旋转气缸的摆动角度范围为0～190°，实际运用中摆动角度一般是180°左右。
旋转气缸的结构
旋转气缸的结构旋转气缸是一种常见的气动元件，其结构设计旨在实现旋转运动。
旋转气缸广泛应用于机械自动化领域，如自动化生产线、机器人等。
本文将从旋转气缸的结构特点、工作原理和应用领域等方面进行介绍。
一、旋转气缸的结构特点旋转气缸通常由气缸体、转子、密封件、轴承和驱动装置等组成。
气缸体是旋转气缸的主体部分，通常采用铝合金材料制成，具有较好的强度和耐腐蚀性能。
气缸体内部设有气体进出口和供气腔，通过气体的进出来实现旋转运动。
转子是旋转气缸的核心部件，也是实现旋转运动的关键。
转子通常采用圆柱形或齿轮形状，与气缸体内的密封件配合紧密，确保气体不会泄漏。
密封件起到密封气缸体内气体的作用，通常采用橡胶或聚氨酯等材料制成。
密封件的质量直接影响旋转气缸的密封性能和寿命。
轴承是旋转气缸的支撑部件，通常采用滚珠轴承或滑动轴承。
轴承的选择要根据旋转气缸的工作条件和负载情况进行合理选型，以确保旋转的平稳和稳定。
驱动装置是旋转气缸实现旋转运动的关键组成部分，通常采用气动马达或电动马达。
驱动装置的选择要根据旋转气缸的工作要求和性能需求进行合理选择，以确保旋转气缸能够稳定可靠地工作。
二、旋转气缸的工作原理旋转气缸的工作原理基于气体的压力差。
当气体进入气缸体内的供气腔时，压力差会推动转子旋转。
转子与密封件之间的配合紧密，确保气体不会泄漏。
当气体从气缸体内的供气腔排出时，转子会按照既定方向和速度旋转，从而实现旋转运动。
三、旋转气缸的应用领域旋转气缸广泛应用于机械自动化领域。
在自动化生产线中，旋转气缸可以用于实现物料的旋转、定位和转移等功能，提高生产效率和产品质量。
在机器人领域，旋转气缸可以用于机器人的关节驱动，实现机器人的多轴旋转运动，提高机器人的灵活性和精度。
旋转气缸还广泛应用于包装机械、印刷机械、纺织机械、造纸机械等领域。
它们可以用于实现物料的定位、定向和旋转传送等功能，满足不同工艺要求，提高生产效率和产品质量。
旋转气缸作为一种常见的气动元件，在机械自动化领域起着重要的作用。
气缸的工作原理及详细介绍_图文
图7
➢齿轮齿条式摆动气缸
1－齿条组件 2－弹簧柱销 3－滑块 4－端盖 5－缸体 6－轴承 7－轴 8－活塞 9－齿轮
单齿条式
双齿条式
Page: 7
气缸的基本组成部分及工作原理
✓ 叶片式摆动气缸和工作原理
单叶片式摆动气缸的结构原理如图13－13所示。它是由叶片轴转子（即输出轴）、定子、缸体和前 后端盖等部分组成。定子和缸体固定在一起，叶片和转子联在一起。在定子上有两条气路，当左路进气时， 右路排气，压缩空气推动叶片带动转子顺时针摆动。反之，作逆时针摆动。
理论推力（活塞杆伸出） Ft1＝A1p
理论拉力（活塞杆缩回） Ft2＝A2p
式中
Ft1、Ft2——气缸理论输出力（N）；
A1、A2——无杆腔、有杆腔活塞面积（m2）；
p — 气缸工作压力（Pa）。
实际中，由于活塞等运动部件的惯性力以及密封等部分的摩擦力，活塞杆的实际输出力小于理论推 力，称这个推力为气缸的实际输出力。气缸的效率 是气缸的实际推力和理论推力的比值，即
叶片式摆动气缸体积小，重量最轻，但制造精度要求高，密封困难，泄漏是较大，而且动密封接触 面积大，密封件的摩擦阻力损失较大，输出效率较低，小于80%。因此，在应用上受到限制，一般只用在安 装位置受到限制的场合，如夹具的回转，阀门开闭及工作台转位等。
➢单叶片式摆动气缸
1－叶片 2－转子 3－定子 4－缸体
螺纹配管 内置快换接头
可选项 无记号
M
标准(杆端内螺纹 )
杆端外螺纹
Page: 13
SMC常见气缸型号的表示方法
➢ SMC双联气缸CXS系列( 6~ 32)
CXS M 20
轴承的种类 M L
滑动轴承 球轴承
旋转气缸工作原理及工作示意图
旋转气缸是利用压缩空气驱动输出轴在一定角度范围内作往复回转运动的气动执行元件。
用于物体的转拉、夹紧、阀门的开闭以及机器人的手臂动作等，旋转气缸按照内部结构分为齿轮齿条式和叶片式两大类。
从外表动作可以分为无行程中心角度旋转和旋转同时带下压上升行程。
旋转气缸，即进排气导管和导气头都固定而气缸本体则可以相对转动并且作用于机床夹具和线材卷曲装置上的一种气缸，是引导活塞在其中进行直线往复运动的圆筒形金属机件。
旋转气缸主要由导气头、缸体、活塞及活塞杆组成。
旋转气缸工作时，外力带动缸体、缸盖及导气头旋转，而活塞及活塞杆只能作往复的直线运动，并且导气头体外接管路，固定不动。
应用领域：旋转气缸主要用在印刷(张力控制)、半导体(点焊机、芯片研磨其构造是将2个旋转气缸的动作结合为一，叶片型摇动驱动器可做2段式与3段式的转动。
旋转气缸工作原理：
步骤一，复位。
从气口B通人气压(0.1-0.8MPa)，同时从气口A
排大气，活塞及活塞杆向后退回，当活塞碰到缸体右端时便停止，活塞杆端处于a点位置，这种状态就是复位状态。
步骤二，工作。
从气口A通人气压(0.1-0.8MPa)，同时从气口B 排大气，活塞杆及活塞向前伸出。
当活塞碰到前盖时便停止运动。
此时活塞杆端处于b点位置，ab之间的距离就是活塞的行程S。
这种状态就是旋转气缸的工作状态。
重复步骤如此循环，使缸体旋转，活塞带活塞杆作往复移动。
叶片式旋转气缸工作原理
叶片式旋转气缸工作原理
旋转气缸工作原理同液压旋转气缸相似。
压缩空气从输入口A进入，进入后分为两路，一路经定子两端的密封盖上的槽进入叶片底部(如图中未标出),将叶片推出顶在定子内；另路进入由叶片、定子、转子及两端密封盖构成的月牙形密闭空间，作用在工作室两侧的叶片上，产生一个使转子旋转的力。
由于转子偏心安装，从而形成了多个镰刀形的工作容腔，两叶片伸出长度不同，使气压力的作用面积不等而产生转矩差，使转子按逆时针方向旋转，心转子转动时，工作室容积发生变化，在相邻工作室的叶片上产生压力差，利用该压力差推动转子转动。
叶片与外壳内表面之间的密封在工作过程中靠其本身的离心力来保证，在启动阶段通过引入其底部的压缩空气或利用弹簧来实现。
做功后的气体从输出口排出，若改变压缩空气输入方向，即可改变转子的转向。
回转气缸工作原理
回转气缸工作原理
回转气缸工作原理是指通过回转运动将压缩空气转化为机械能的装置。
它由气缸、气体入口和出口、转轴以及密封部件等组成。
当气压进入气缸时，压缩空气通过气体入口进入气缸内部。
在气缸内部，有一个转轴连接到活塞上。
当气压推动活塞向外移动时，转轴也会随之旋转。
转轴上有一对螺杆齿轮，当活塞向外移动时，齿轮开始转动。
这种旋转运动将活塞的线性运动转化为转轴的旋转运动。
同时，转轴上的齿轮与机器或设备等其它部件相连接，进而将转轴的旋转运动传递给这些部件。
这样，回转气缸就能将压缩空气的能量转化为机械能，用于驱动机器或设备的工作。
为保证回转气缸的工作效率和密封性能，常常将气缸内表面涂覆氟龙等材料以减少摩擦。
同时，在气缸两端设置密封件，防止气体泄漏。
总的来说，回转气缸的工作原理是将气压转化为转轴的旋转运动，从而将压缩空气的能量转化为机械能，用于驱动其他设备的运行。
气缸的结构原理和作用
气缸的结构及基本原理一、气缸-气缸种类气压传动中将压缩气体的压力能转换为机械能的气动执行元件。
气缸有作往复直线运动的和作往复摆动的两类。
作往复直线运动的气缸又可分为单作用、双作用、膜片式和冲击气缸4种。
①单作用气缸：仅一端有活塞杆，从活塞一侧供气聚能产生气压，气压推动活塞产生推力伸出，靠弹簧或自重返回。
②双作用气缸：从活塞两侧交替供气，在一个或两个方向输出力。
③膜片式气缸：用膜片代替活塞，只在一个方向输出力，用弹簧复位。
它的密封性能好，但行程短。
④冲击气缸：这是一种新型元件。
它把压缩气体的压力能转换为活塞高速(10～20米／秒)运动的动能，借以作功。
冲击气缸增加了带有喷口和泄流口的中盖。
中盖和活塞把气缸分成储气腔、头腔和尾腔三室。
它广泛用于下料、冲孔、破碎和成型等多种作业。
作往复摆动的气缸称摆动气缸，由叶片将内腔分隔为二，向两腔交替供气，输出轴作摆动运动，摆动角小于280°。
此外，还有回转气缸、气液阻尼缸和步进气缸等。
二、气缸的作用：将压缩空气的压力能转换为机械能，驱动机构作直线往复运动、摆动和旋转运动。
三、气缸的分类：直线运动往复运动的气缸、摆动运动的摆动气缸、气爪等。
四、气缸的结构：气缸是由缸筒、端盖、活塞、活塞杆和密封件组成，其内部结构如图所示：五、SMC气缸原理图（1）缸筒缸筒的内径大小代表了气缸输出力的大小。
活塞要在缸筒内做平稳的往复滑动，缸筒内表面的表面粗糙度应达到Ra0.8um。
对钢管缸筒，内表面还应镀硬铬，以减小摩擦阻力和磨损，并能防止锈蚀。
缸筒材质除使用高碳钢管外，还是用高强度铝合金和黄铜。
小型气缸有使用不锈钢管的。
带磁性开关的气缸或在耐腐蚀环境中使用的气缸，缸筒应使用不锈钢、铝合金或黄铜等材质。
SMC CM2气缸活塞上采用组合密封圈实现双向密封，活塞与活塞杆用压铆链接，不用螺母。
（2）端盖端盖上设有进排气通口，有的还在端盖内设有缓冲机构。
杆侧端盖上设有密封圈和防尘圈，以防止从活塞杆处向外漏气和防止外部灰尘混入缸内。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
气缸：
引导活塞在缸内进行直线往复运动的圆筒形金属机件。
空气在发动机气缸中通过膨胀将热能转化为机械能；气体在压缩机气缸中接受活塞压缩而提高压力。
回转气缸：
回转气缸
简介：回转气缸—即进排气导管和导气头都固定而气缸本体则可以相对转动并且作用于机床夹具和线材卷曲装置上的一种气缸，是引导活塞在其中进行直线往复运动的圆筒形金属机件。
回转气缸主要由导气头、缸体、活塞及活塞杆组成。
回转气缸工作时，外力带动缸体、缸盖及导气头回转，而活塞及活塞杆只能作往复的直线运动，并且导气头体外接管路，固定不动。
应用领域：回转气缸主要用在印刷（张力控制）、半导体（点焊机、芯片研磨
其构造是将2个回转气缸的动作结合为一,叶片型摇动驱动器可做2段式与3段式的转动.
型号単位SH5SSH20SSH5DSH20D
使用流体无给油空气（给油也可）
摇动角度度内侧高回转：30°～180°
外侧高回转：30°～180°
揺动起点度90°
接管口径M5，Rc1/8，
使用圧力范围MPa0.3～0.70.3～10.3～0.70.3～1 保证耐圧力MPa1.05
环境温度℃‐5～60
内部容积cm335953391
许容荷重N5925559255
许容拉力荷重N2912629126
许容mJ1.968.821.968.82
质量kg0.51.130.511.1
）、自动化控制、机器人等领域。
