旋转气缸工作原理【完整解析】

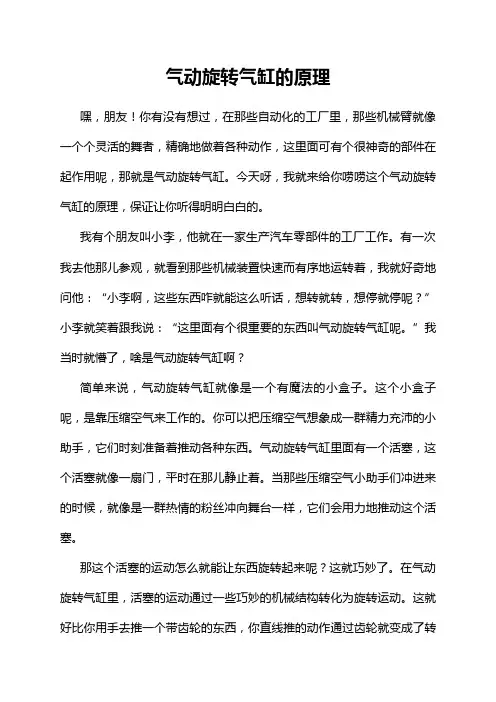

气动旋转气缸的原理
气动旋转气缸的原理嘿，朋友！你有没有想过，在那些自动化的工厂里，那些机械臂就像一个个灵活的舞者，精确地做着各种动作，这里面可有个很神奇的部件在起作用呢，那就是气动旋转气缸。
今天呀，我就来给你唠唠这个气动旋转气缸的原理，保证让你听得明明白白的。
我有个朋友叫小李，他就在一家生产汽车零部件的工厂工作。
有一次我去他那儿参观，就看到那些机械装置快速而有序地运转着，我就好奇地问他：“小李啊，这些东西咋就能这么听话，想转就转，想停就停呢？”小李就笑着跟我说：“这里面有个很重要的东西叫气动旋转气缸呢。
”我当时就懵了，啥是气动旋转气缸啊？简单来说，气动旋转气缸就像是一个有魔法的小盒子。
这个小盒子呢，是靠压缩空气来工作的。
你可以把压缩空气想象成一群精力充沛的小助手，它们时刻准备着推动各种东西。
气动旋转气缸里面有一个活塞，这个活塞就像一扇门，平时在那儿静止着。
当那些压缩空气小助手们冲进来的时候，就像是一群热情的粉丝冲向舞台一样，它们会用力地推动这个活塞。
那这个活塞的运动怎么就能让东西旋转起来呢？这就巧妙了。
在气动旋转气缸里，活塞的运动通过一些巧妙的机械结构转化为旋转运动。
这就好比你用手去推一个带齿轮的东西，你直线推的动作通过齿轮就变成了转动的动作。
这里面有各种零件的配合，就像一个团队一样，每个零件都有自己的任务。
我又问小李：“这就完了？就这么简单？”小李哈哈大笑说：“哪有那么简单呢。
”原来啊，气动旋转气缸的内部结构是经过精心设计的。
它有进气口和出气口，这就像人的呼吸一样，空气要能进得去出得来。
进气的时候，压缩空气带着压力进来，推动活塞朝着一个方向运动，然后在合适的时候，出气口把空气放出去，这样就可以让活塞或者相关的旋转部件完成一个动作循环。
我们再来说说这个活塞的形状和材质。
活塞的形状要设计得恰到好处，就像一把钥匙要能正好插进锁里一样。
如果形状不对，那空气推动它的时候就可能会漏气或者推不动。
材质呢，要既结实又轻便，就像一个运动员，要有力量还得灵活。
旋转气缸原理
神威气动 文档标题：旋转气缸原理旋转气缸原理的介绍：引导活塞在缸内进行直线往复运动的圆筒形金属机件。
空气在发动机气缸中通过膨胀将热能转化为机械能；气体在压缩机气缸中接受活塞压缩而提高压力。
涡轮机、旋转活塞式发动机等的壳体通常也称“气缸”。
气缸的应用领域：印刷（张力控制）、半导体（点焊机、芯片研磨）、自动化控制、机器人等等。
二、气缸种类：①单作用气缸：仅一端有活塞杆，从活塞一侧供气聚能产生气压，气压推动活塞产生推力伸出，靠弹簧或自重返回。
②双作用气缸：从活塞两侧交替供气，在一个或两个方向输出力。
③膜片式气缸：用膜片代替活塞，只在一个方向输出力，用弹簧复位。
它的密封性能好，但行程短。
④冲击气缸：这是一种新型元件。
它把压缩气体的压力能转换为活塞高速（10～20米/秒）运动的动能，借以做功。
⑤无杆气缸：没有活塞杆的气缸的总称。
有磁性气缸，缆索气缸两大类。
做往复摆动的气缸称摆动气缸，由叶片将内腔分隔为二，向两腔交替供气，输出轴做摆动运动，摆动角小于280°。
此外，还有回转气缸、气液阻尼缸和步进气缸等。
三、气缸结构：气缸是由缸筒、端盖、活塞、活塞杆和密封件等组成，其内部结构如图所示：2：端盖端盖上设有进排气通口，有的还在端盖内设有缓冲机构。
杆侧端盖上设有密封圈和防尘圈，以防止从活塞杆处向外漏气和防止外部灰尘混入缸内。
杆侧端盖上设有导向套，以提高气缸的导向精度，承受活塞杆上少量的横向负载，减小活塞杆伸出时的下弯量，延长气缸使用寿命。
导向套通常使用烧结含油合金、前倾铜铸件。
端盖过去常用可锻铸铁，为减轻重量并防锈，常使用铝合金压铸，微型缸有使用黄铜材料的。
3：活塞活塞是气缸中的受压力零件。
为防止活塞左右两腔相互窜气，设有活塞密封圈。
活塞上的耐磨环可提高气缸的导向性，减少活塞密封圈的磨耗，减少摩擦阻力。
耐磨环长使用聚氨酯、神威气动 聚四氟乙烯、夹布合成树脂等材料。
活塞的宽度由密封圈尺寸和必要的滑动部分长度来决定。
中空回转气缸工作原理
中空回转气缸工作原理今天来聊聊中空回转气缸工作原理的事儿。
你看啊，在我们的生活中有很多东西需要做旋转运动的，就像一个旋转木马。
马不会自己到处乱跑着转圈圈，得有个动力装置让它这样有规律地转动，中空回转气缸呢，就像是旋转木马的动力核心之一。
简单来说，中空回转气缸得有几个关键的部分，就好比一个小团队，大家各司其职。
首先是有缸体，这就像房子一样，是给其他部件遮风挡雨、确定工作空间的。
活塞呢，就是这个小团队里最活跃的那个成员。
当有气体（比如压缩空气）进入缸体的时候，就像一阵风鼓进来了，活塞就开始在缸体内活动了。
中空回转气缸奇妙的地方就在于它中间是中空的。
这打个比方就好像我们的楼房中间有个管道一样，可以用来走一些线路或者别的东西。
在实际应用里，这个中空的结构能够方便一些介质（比如电线、气管之类的）通过，与此同时，活塞一活动，就带动外面连接的部件做旋转运动啦。
这就好比你用手拧螺丝，你的手就是那个活塞带着的部件，螺丝就是被旋转的物件。
说到这里，你可能会问，那这个气体怎么控制活塞的运动方向呢？这就要说到进气和排气的通道设计了。
通过控制气体从哪里进出，就像控制水流的闸门一样，可以让活塞在缸体内做向前或者向后的移动，从而带动回转运动。
我再给你说个实际应用的例子。
在一些自动化的生产流水线上，那些需要一边输送气、电等物质，一边进行旋转动作的设备就用到中空回转气缸。
比如有个零件需要一边旋转加工，一边保证旁边有个检测装置通过中空部分连接到这个零件。
就像在一个旋转的蛋糕上旁边插着一个温度计随时检测温度（这只是个比喻哈），这个时候中空回转气缸作用就很大了。
老实说，我一开始也不明白那些密密麻麻的气孔和复杂的管道到底是怎么协同工作的。
后来我就一点点地去了解每个部件的功能，从活塞的密封方式到气体压力如何转换为动力。
从学习这个原理的过程中我还想到了一些延伸思考。
比如说，能不能把这个中空结构的利用范围再扩大一点。
也许在一些特殊的环境，像在深海设备或者太空设备当中，如果能够更好地运用可以同时输送介质和提供动力的转动部件，应该会有非常大的好处。
旋转夹紧气缸原理
旋转夹紧气缸原理
旋转夹紧气缸是一种用于夹紧和固定物体的装置。
它通过气体的推动力来产生旋转力，并通过夹紧装置将物体固定在所需位置。
其原理可分为以下几个步骤：
1. 气缸的运动：旋转夹紧气缸的运动是靠气体的推动来实现的。
当气缸内的气体被压缩或膨胀时，气缸就会产生运动。
2. 旋转力的产生：在气缸内部，通过气体的压力差和作用在气缸内部的活塞上的力，使得活塞产生运动。
这个运动转化为旋转力，并通过气缸的输出轴传递出去。
3. 夹紧装置的作用：旋转夹紧气缸通常配备有夹紧装置，用于夹住和固定物体。
夹紧装置可以是夹紧爪、夹具等，通过调整夹紧装置的位置和力度，实现对物体的夹紧和固定。
4. 夹紧力的调节：为了夹紧不同大小和形状的物体，旋转夹紧气缸通常具有调节夹紧力的功能。
通过调整气缸内的气压和气缸的几何结构，可以实现对夹紧力的调节。
总体来说，旋转夹紧气缸通过将气体的动能转化为旋转力，并结合夹紧装置来实现对物体的夹紧和固定。
它具有结构简单、使用方便、夹紧力可调节等优点，在机械制造和自动化生产中得到广泛应用。
旋转气缸工作原理及工作示意图

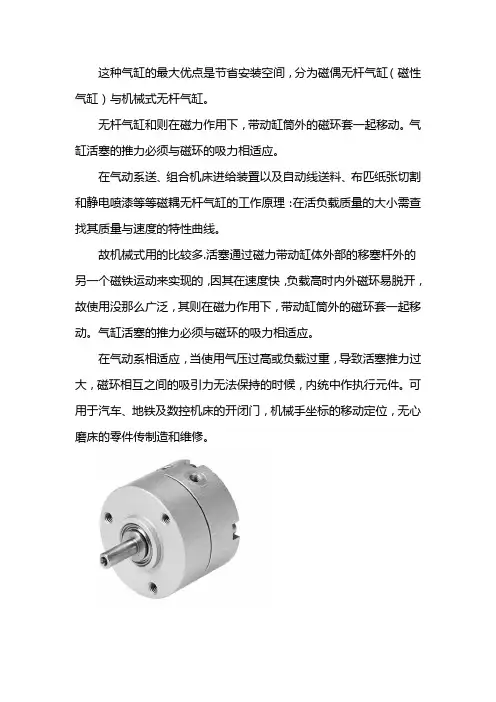

这种气缸的最大优点是节省安装空间，分为磁偶无杆气缸（磁性气缸）与机械式无杆气缸。
无杆气缸和则在磁力作用下，带动缸筒外的磁环套一起移动。
气缸活塞的推力必须与磁环的吸力相适应。
在气动系送、组合机床进给装置以及自动线送料、布匹纸张切割和静电喷漆等等磁耦无杆气缸的工作原理：在活负载质量的大小需查找其质量与速度的特性曲线。
故机械式用的比较多.活塞通过磁力带动缸体外部的移塞杆外的另一个磁铁运动来实现的，因其在速度快，负载高时内外磁环易脱开，故使用没那么广泛，其则在磁力作用下，带动缸筒外的磁环套一起移动。
气缸活塞的推力必须与磁环的吸力相适应。
在气动系相适应，当使用气压过高或负载过重，导致活塞推力过大，磁环相互之间的吸引力无法保持的时候，内统中作执行元件。
可用于汽车、地铁及数控机床的开闭门，机械手坐标的移动定位，无心磨床的零件传制造和维修。
气缸的工作原理(二)2024
气缸的工作原理（二）引言概述：气缸是内燃机、压缩机和一些液压系统中重要的工作元件，在这些系统中起到转动机械和传递动力的作用。
本文将进一步探讨气缸的工作原理，包括工作过程、关键部件和一些常见问题。
正文内容：第一大点：气缸的工作过程1. 压缩过程：气缸在上行程时，气缸内的气体受到活塞的压缩，使其体积减小，从而增加气体的压力。
2. 爆发过程：当活塞达到上止点时，点火系统将点燃压缩气体，使气体发生爆炸反应，释放出大量的能量。
3. 排气过程：在下行程时，活塞将废气从气缸中排出，为下一次压缩提供空间和清除废气。
第二大点：气缸的关键部件1. 活塞：作为气缸内部上下移动的关键部件，与气缸壁形成密封空间，承受气体压力和传递动力。
2. 活塞环：安装在活塞上的环形零件，起到密封气缸与活塞之间的空间，减少燃气泄漏，同时也减少摩擦损失。
3. 气缸套：作为活塞运动的外壁，提供了活塞的导向作用，同时也能够承受气体压力和温度。
4. 活塞销：将活塞与连杆连接，传递活塞的上下运动，承受气体压力和惯性力。
5. 气缸盖：覆盖在气缸顶端，与气缸组成密封空间，支撑点火系统和排气系统。
第三大点：气缸的常见问题1. 气缸漏气：气缸活塞环磨损、气缸套磨损或密封圈老化等问题可能导致气缸漏气，降低内部气压。
2. 活塞卡死：气缸壁与活塞配合间隙过紧、润滑不良或活塞材料问题等原因可能导致活塞卡死，阻碍气缸正常工作。
3. 气缸冷却不良：气缸过热或冷却系统故障可能导致气缸冷却不良，影响气体压缩性能和气缸寿命。
4. 油污积聚：由于燃烧产生的气体和润滑油的混合物可能会沉积在气缸壁和活塞环上，阻碍活塞的正常运动和密封。
第四大点：气缸的维护方法1. 定期检查活塞环和气缸套的磨损情况，及时更换磨损严重的零件。
2. 检查活塞与气缸壁的配合间隙，确保活塞的顺畅运动。
3. 注意润滑油的使用和更换，保持活塞与气缸的良好润滑。
4. 定期清洁气缸内的沉积物，防止积聚油污影响气缸的正常工作。
旋转气缸的工作原理
神威气动 文档标题：旋转气缸的工作原理旋转气缸的工作原理的介绍：引导活塞在缸内进行直线往复运动的圆筒形金属机件。
空气在发动机气缸中通过膨胀将热能转化为机械能；气体在压缩机气缸中接受活塞压缩而提高压力。
涡轮机、旋转活塞式发动机等的壳体通常也称“气缸”。
气缸的应用领域：印刷（张力控制）、半导体（点焊机、芯片研磨）、自动化控制、机器人等等。
二、气缸种类：①单作用气缸：仅一端有活塞杆，从活塞一侧供气聚能产生气压，气压推动活塞产生推力伸出，靠弹簧或自重返回。
②双作用气缸：从活塞两侧交替供气，在一个或两个方向输出力。
③膜片式气缸：用膜片代替活塞，只在一个方向输出力，用弹簧复位。
它的密封性能好，但行程短。
④冲击气缸：这是一种新型元件。
它把压缩气体的压力能转换为活塞高速（10～20米/秒）运动的动能，借以做功。
⑤无杆气缸：没有活塞杆的气缸的总称。
有磁性气缸，缆索气缸两大类。
做往复摆动的气缸称摆动气缸，由叶片将内腔分隔为二，向两腔交替供气，输出轴做摆动运动，摆动角小于280°。
此外，还有回转气缸、气液阻尼缸和步进气缸等。
三、气缸结构：气缸是由缸筒、端盖、活塞、活塞杆和密封件等组成，其内部结构如图所示：2：端盖端盖上设有进排气通口，有的还在端盖内设有缓冲机构。
杆侧端盖上设有密封圈和防尘圈，以防止从活塞杆处向外漏气和防止外部灰尘混入缸内。
杆侧端盖上设有导向套，以提高气缸的导向精度，承受活塞杆上少量的横向负载，减小活塞杆伸出时的下弯量，延长气缸使用寿命。
导向套通常使用烧结含油合金、前倾铜铸件。
端盖过去常用可锻铸铁，为减轻重量并防锈，常使用铝合金压铸，微型缸有使用黄铜材料的。
3：活塞活塞是气缸中的受压力零件。
为防止活塞左右两腔相互窜气，设有活塞密封圈。
活塞上的耐磨环可提高气缸的导向性，减少活塞密封圈的磨耗，减少摩擦阻力。
耐磨环长使用聚氨酯、聚四氟乙烯、夹布合成树脂等材料。
活塞的宽度由密封圈尺寸和必要的滑动部分长度来决定。
180度转角汽缸工作原理
180度转角汽缸工作原理
汽缸是内燃机中的一个重要部件，主要用于容纳活塞和气体。
汽缸内的气体在活塞的推动下进行往复运动，进而完成内燃机的工作。
汽缸工作原理如下：
1. 进气冲程：当活塞下行时，汽缸内的进气门打开，混合气体从进气歧管进入气缸内。
此时活塞向下运动，从气缸正上方产生一低压区域，将混合气体吸入到汽缸内。
2. 压缩冲程：活塞到达下行终点后，开始向上运动。
进气门关闭，汽缸内的容积开始减小，压缩混合气体。
通过压缩，混合气体中的氧气和燃料更加集中，形成一个高压区域。
3. 燃烧冲程：当活塞上升到达顶点时，点火系统点燃混合气体，产生爆炸并释放能量。
爆炸的压力推动活塞下行，进而传递动力给曲轴。
4. 排气冲程：当活塞下行至低点时，排气门打开，废气通过排气管排出。
同时，进气门已经开始打开，为下一个循环提供新的混合气体。
以上就是180度转角汽缸的工作原理。
在每个转角，活塞分别完成进气、压缩、燃烧和排气四个冲程，从而推动曲轴转动，实现内燃机的正常工作。
旋转气缸工作原理
神威气动 文档标题：浙江气缸一、浙江气缸的介绍：引导活塞在缸内进行直线往复运动的圆筒形金属机件。
空气在发动机气缸中通过膨胀将热能转化为机械能；气体在压缩机气缸中接受活塞压缩而提高压力。
涡轮机、旋转活塞式发动机等的壳体通常也称“气缸”。
气缸的应用领域：印刷（张力控制）、半导体（点焊机、芯片研磨）、自动化控制、机器人等等。
二、气缸种类：①单作用气缸：仅一端有活塞杆，从活塞一侧供气聚能产生气压，气压推动活塞产生推力伸出，靠弹簧或自重返回。
②双作用气缸：从活塞两侧交替供气，在一个或两个方向输出力。
③膜片式气缸：用膜片代替活塞，只在一个方向输出力，用弹簧复位。
它的密封性能好，但行程短。
④冲击气缸：这是一种新型元件。
它把压缩气体的压力能转换为活塞高速（10～20米/秒）运动的动能，借以做功。
⑤无杆气缸：没有活塞杆的气缸的总称。
有磁性气缸，缆索气缸两大类。
做往复摆动的气缸称摆动气缸，由叶片将内腔分隔为二，向两腔交替供气，输出轴做摆动运动，摆动角小于280°。
此外，还有回转气缸、气液阻尼缸和步进气缸等。
三、气缸结构：气缸是由缸筒、端盖、活塞、活塞杆和密封件等组成，其内部结构如图所示：2：端盖端盖上设有进排气通口，有的还在端盖内设有缓冲机构。
杆侧端盖上设有密封圈和防尘圈，以防止从活塞杆处向外漏气和防止外部灰尘混入缸内。
杆侧端盖上设有导向套，以提高气缸的导向精度，承受活塞杆上少量的横向负载，减小活塞杆伸出时的下弯量，延长气缸使用寿命。
导向套通常使用烧结含油合金、前倾铜铸件。
端盖过去常用可锻铸铁，为减轻重量并防锈，常使用铝合金压铸，微型缸有使用黄铜材料的。
3：活塞活塞是气缸中的受压力零件。
为防止活塞左右两腔相互窜气，设有活塞密封圈。
活塞上的耐磨环可提高气缸的导向性，减少活塞密封圈的磨耗，减少摩擦阻力。
耐磨环长使用聚氨酯、聚四氟乙烯、夹布合成树脂等材料。
活塞的宽度由密封圈尺寸和必要的滑动部分长度来决定。
滑动部分太短，易引起早期磨损和卡死。
旋转气缸工作原理及工作示意图
旋转缸是一种气动执行器，它使用压缩空气来驱动输出轴，以在一定角度范围内往复旋转运动。
它用于转动和拉动物体，夹紧，打开和关闭阀门以及机器人的手臂运动。
根据内部结构，旋转气缸可分为齿条和小齿轮型和叶片型。
从外部运动可分为无冲程中心角旋转和具有向下压力上升冲程的旋转。
旋转气缸，即进排气管和空气导向头是固定的，而气缸体可以相对旋转并作用在机床的固定装置和压线装置上。
它是一个圆柱形的金属零件，可引导活塞进行线性往复运动。
旋转缸主要由导气头，缸体，活塞和活塞杆组成。
旋转气缸工作时，外力带动气缸体，气缸盖和导风头旋转，而活塞和活塞杆只能作往复直线运动，导风头与外部管路连接并固定。
应用：旋转滚筒主要用于印刷（张力控制），半导体（点焊机，切屑研磨）。
它的结构是将两个旋转缸的作用合二为一，并且叶片式摇动起子可以分两个或三个部分旋转。
步骤1，重设。
同时连接进气口B的气压（0.1-0.8MPa）和进气口a的排气。
活塞和活塞杆向后返回。
当活塞接触气缸体的右端时，它将停止。
活塞杆端位于a点，这是重置状态。
第二步，工作。
空气压力（0.1-0.8MPa）从空气端口a连接，而大气从空气端口B排出，活塞杆和活塞向前延伸。
当活塞接触前盖时，它停止移动。
此时，活塞杆端位于B点，AB之间的距离为活塞行程s。
该状态是旋转缸的工作状态。
重复上述步骤，使气缸体旋转，活塞杆前后移动。
平面旋转是在某个中心点的角旋转。
常见的旋转缸是msqb，cr1a和crqb。
旋转角度范围为1到180度，最大为190度。
通过调节螺丝控制旋转角度，还可以安装缓冲器，操作更加稳定。
旋转（角）压紧缸可以完成角旋转动作并继续完成压紧和夹紧工作，并且可以重复操作。
常用于高精度自动生产车间，适合在狭窄空间环境下安装使用。
常见的有SRC拐角缸，MK拐角缸，ACK拐角气体等。
压缩空气是由活塞杆上的旋转槽和缸筒上的凸形槽共同驱动的。
当旋转角度时，行程随旋转角度的变化而变化，最后完成压制工作。
旋转气缸功能和原理
旋转气缸功能和原理
旋转气缸是一种气动执行元件，利用压缩空气驱动输出轴在一定角度范围内作往复回转运动。
其主要功能包括物体的转拉、翻转、分类、夹紧、阀门的开闭以及机器人的手臂动作等。
旋转气缸的原理可以分为两大类：
1. 叶片式旋转气缸：通过内部止动块或外部挡块来改变其摆动角度。
气压作用在叶片上，带动转轴回转，并输出转矩。
2. 齿轮式旋转气缸：气压力推动活塞带动齿条做直线运动，齿条带动齿轮做回转运动，有齿轮轴输出转矩并带动外负载摆动。
以上信息仅供参考，如需了解更多信息，建议查阅相关书籍或咨询专业人士。
活塞杆防旋转气缸原理
活塞杆防旋转气缸原理
活塞杆防旋转气缸是一种用于防止活塞杆在运动过程中发生旋转的气动设备。
其工作原理基于活塞杆和气缸体之间的摩擦力。
活塞杆防旋转气缸通常由气缸体、活塞、活塞杆和密封件组成。
在正常工作状态下，活塞和活塞杆一起在气缸体内运动，实现推力或拉力的输出。
然而，由于摩擦力的存在，当只有一个活塞杆进行运动时，另一个活塞杆可能会受到旋转力矩的影响而发生旋转。
为了解决这个问题，活塞杆防旋转气缸采用了特殊的设计，包括在活塞杆上安装一个防旋转装置。
这个装置通常由一对相互错位的销轴和销轴孔组成。
当活塞杆开始运动时，销轴会自动进入销轴孔中，从而防止活塞杆发生旋转。
此外，活塞杆防旋转气缸还配备了密封件，用于保持气缸内部的气压稳定，并防止气体泄漏。
常见的密封设计包括活塞密封环和活塞杆密封圈。
总的来说，活塞杆防旋转气缸通过防止活塞杆的旋转，确保了气动设备的稳定运行。
它可以广泛应用于各种需要精确控制运动方向和力量输出的领域，例如工业自动化、机械加工和装配线等。
气缸的原理各种气缸的原理
气缸的原理各种气缸的原理气缸是一种常见的气动执行元件，常用于工业领域的自动化设备和机械装置中。
气缸的原理是利用气体压力来产生线性运动，从而驱动负载实现所需的机械动作。
下面就介绍几种常见的气缸原理及其应用。
1. 普通气缸的原理：普通气缸是一种最常见的气动执行元件，它的工作原理是利用压缩空气在气缸内形成推力，推动气缸内的活塞产生线性运动。
当气缸内充满了压缩空气时，活塞受到压力作用向前运动，当气缸内的空气释放时，活塞受到外部负载的作用而向后运动。
普通气缸的工作原理非常简单，适用于各种线性推动场合，如挤压、夹持、推拉等。
2. 双向气缸的原理：双向气缸是一种特殊类型的气动执行元件，其原理是通过在气缸内交替充放压缩空气来产生连续的推拉运动。
双向气缸的工作原理是利用气体在气缸内的两端产生的压力差来推动活塞产生来回运动，从而实现正反向推拉。
双向气缸广泛应用于需要频繁来回运动的场合，如输送机、推拉装置、自动门等。
3. 旋转气缸的原理：旋转气缸是一种将气动能转化为旋转运动的气动执行元件，其工作原理是通过压缩空气产生的推力来驱动旋转气缸内的齿轮或齿条产生旋转运动。
通过调节气缸内压力和气缸外负载的大小，可以控制旋转气缸的旋转速度和角度。
旋转气缸广泛应用于需要旋转驱动的场合，如阀门控制、扭转装置、旋转工作台等。
4. 阻尼气缸的原理：阻尼气缸是一种将气动能转化为阻尼运动的气动执行元件，其工作原理是在气缸内设置特殊的阻尼装置，通过控制气缸内压力和气缸外负载的大小来实现阻尼效果。
阻尼气缸广泛应用于需要缓冲减震的场合，如升降平台、装卸设备、防撞装置等。
5. 膜片气缸的原理：膜片气缸是一种利用薄膜和气压产生运动的气动执行元件，其工作原理是通过在气缸内气压的变化使薄膜产生弯曲运动，从而驱动负载实现机械动作。
膜片气缸具有结构简单、体积小、响应速度快的特点，广泛应用于需要快速响应的场合，如原料输送、阀门控制、传感器触发等。
总之，气缸作为一种重要的气动执行元件，其原理多种多样。
旋转气缸的工作原理
旋转气缸的工作原理
旋转气缸是一种将气动能转换为机械能的气动执行元件。
它是通过气源的压力差来驱动活塞和旋转轴进行相对运动，从而实现旋转运动。
旋转气缸通常由气缸、活塞、转动轴、密封件等组成。
工作原理如下：
1. 气源供气：将气源通过管道连接到气缸的输出端，通过控制阀门控制气源的供气和停气。
2. 活塞运动：当气源供气时，气源进入气缸，压力推动活塞做往复运动。
3. 转动轴驱动：活塞与转动轴连接，当活塞做往复运动时，转动轴受到活塞的作用力而进行旋转运动。
4. 旋转输出：转动轴连接到外部机械装置，通过转动输出来完成需要的工作。
总结：旋转气缸利用气源的压力差推动活塞进行往复运动，通过活塞与转动轴的连接，将往复运动转化为旋转运动，从而实现旋转输出。
气缸工作原理
气缸工作原理气缸是一种常见的机械装置，广泛应用于各个领域，如汽车发动机、工业机械、压缩机等。
了解气缸的工作原理对于理解这些设备的运行机制至关重要。
本文将详细介绍气缸的工作原理，包括气缸的构造、工作过程和应用。
一、气缸的构造气缸通常由一个圆筒形的金属体构成，内部分为活塞腔和气门腔。
活塞腔是气缸内的空间，用于容纳活塞的运动。
气门腔则用于安装气门和气门机构，控制气体的进出。
活塞是气缸的核心部件，通常由铝合金或铸铁制成。
活塞通过活塞销与连杆相连，与曲轴形成连杆机构。
当活塞在气缸内运动时，通过连杆将运动转化为曲轴的旋转运动。
气缸还包括气缸盖和气缸套。
气缸盖位于气缸的顶部，通常与气缸本体螺纹连接或用螺栓固定。
气缸套则位于气缸内部，与气缸本体套接，起到保护活塞和减少摩擦的作用。
二、气缸的工作过程气缸的工作过程可以分为四个阶段：进气、压缩、燃烧和排气。
1. 进气阶段：在进气阶段，活塞向下运动，气缸内形成负压。
同时，进气门打开，外部空气通过进气道进入气缸。
进气门关闭后，进气道被封闭。
2. 压缩阶段：在压缩阶段，活塞向上运动，将气体压缩至较小的体积。
进气门和排气门都关闭，气体被封闭在活塞腔内。
压缩过程中，气体的温度和压力逐渐增加。
3. 燃烧阶段：在燃烧阶段，活塞达到顶点后，点火系统点燃混合气体。
燃烧产生的高温和高压气体推动活塞向下运动，提供动力给机械设备。
4. 排气阶段：在排气阶段，活塞再次向上运动，将燃烧后的废气排出气缸。
排气门打开，废气通过排气道排出。
排气门关闭后，排气道被封闭。
三、气缸的应用气缸广泛应用于各个领域，以下是几个常见的应用示例：1. 汽车发动机：气缸是汽车发动机的核心部件之一。
汽车发动机通常采用多缸设计，每个气缸都独立工作，通过活塞的运动转化为曲轴的旋转运动，驱动汽车前进。
2. 工业机械：气缸在工业机械中也得到广泛应用，如压力机、冲床、挖掘机等。
气缸可以将气体的压力转化为机械运动，实现各种工艺操作。
旋转缸的原理
旋转缸的原理今天来聊聊旋转缸的原理，这还真是个挺有趣的话题嘞。
不知道你有没有注意过那种可以旋转的椅子，你一扭身子，椅子就可以灵活地转来转去。
这呀，就和旋转缸的一个特性有点像呢。
旋转缸其实就是一种特殊的气缸，能通过一些巧妙的机械结构实现旋转运动。
咱们先从它的基础结构说起哈。
旋转缸呢，有一个定子和一个转子，就像我们生活里看到的电机一样。
转子是可以动的部分，而定子是固定的，不过它们之间的配合那可是相当精妙的哦。
打个比方吧，这就像是那种旋转门，中间有个轴固定着，周围的门可以绕着这个轴转动，定子就好比是中间那个固定的轴以及周围不动的框架，转子就是能够绕着轴转的那扇扇门。
这就要说到它是怎么驱动旋转的了。
从原理上讲，一般是通过气压或者液压的力量。
气体或者液体进入旋转缸的特定腔室后，会对活塞或者叶片之类的部件产生压力。
就好比是我们吹气球，往气球里吹气的时候，气球就会鼓起来，这个气体产生的力就推动气球不断变形，在旋转缸里也是类似的道理，这个力就推动转子开始转动。
实际应用案例可不少呢。
比如说一些自动化的生产流水线上的机械臂，就常常会用到旋转缸。
机械臂需要去不同的方向取放零件，旋转缸就能帮助它灵活地转动调整方向。
不过呢，我在学习旋转缸原理的时候也遇到了一些困惑。
就像是在理解它的密封方式的时候，感觉有点绕。
毕竟它是要在动态旋转中做到很好的密封，防止气体或者液体泄漏。
一开始我真是一头雾水，后来查阅了不少资料，才慢慢地明白，它是通过特殊的密封件和设计结构来保证的。
比如说密封件可能采用了一些耐磨又有弹性的材料制作，能够紧贴着运动的部件，却又不会阻碍旋转。
说到这里，你可能会问，那旋转缸有没有什么需要特别注意的地方呢？当然有啦。
比如说，使用的时候要经常检查密封性，要是密封不好，不光会导致能量的浪费，还可能影响它的整体性能呢。
而且，旋转缸在不同的工作环境下，对温度、湿度等条件的耐受也是有要求的。
这就好比我们人，在不同的天气里身体会有不同的反应，这些环境因素都可能对旋转缸产生影响。
旋转气缸作用
神威气动 文档标题：旋转气缸作用一、旋转气缸作用的介绍：引导活塞在缸内进行直线往复运动的圆筒形金属机件。
空气在发动机气缸中通过膨胀将热能转化为机械能；气体在压缩机气缸中接受活塞压缩而提高压力。
涡轮机、旋转活塞式发动机等的壳体通常也称“气缸”。
气缸的应用领域：印刷（张力控制）、半导体（点焊机、芯片研磨）、自动化控制、机器人等等。
二、气缸种类：①单作用气缸：仅一端有活塞杆，从活塞一侧供气聚能产生气压，气压推动活塞产生推力伸出，靠弹簧或自重返回。
②双作用气缸：从活塞两侧交替供气，在一个或两个方向输出力。
③膜片式气缸：用膜片代替活塞，只在一个方向输出力，用弹簧复位。
它的密封性能好，但行程短。
④冲击气缸：这是一种新型元件。
它把压缩气体的压力能转换为活塞高速（10～20米/秒）运动的动能，借以做功。
⑤无杆气缸：没有活塞杆的气缸的总称。
有磁性气缸，缆索气缸两大类。
做往复摆动的气缸称摆动气缸，由叶片将内腔分隔为二，向两腔交替供气，输出轴做摆动运动，摆动角小于280°。
此外，还有回转气缸、气液阻尼缸和步进气缸等。
三、气缸结构：气缸是由缸筒、端盖、活塞、活塞杆和密封件等组成，其内部结构如图所示：2：端盖端盖上设有进排气通口，有的还在端盖内设有缓冲机构。
杆侧端盖上设有密封圈和防尘圈，以防止从活塞杆处向外漏气和防止外部灰尘混入缸内。
杆侧端盖上设有导向套，以提高气缸的导向精度，承受活塞杆上少量的横向负载，减小活塞杆伸出时的下弯量，延长气缸使用寿命。
导向套通常使用烧结含油合金、前倾铜铸件。
端盖过去常用可锻铸铁，为减轻重量并防锈，常使用铝合金压铸，微型缸有使用黄铜材料的。
3：活塞活塞是气缸中的受压力零件。
为防止活塞左右两腔相互窜气，设有活塞密封圈。
活塞上的耐磨环可提高气缸的导向性，减少活塞密封圈的磨耗，减少摩擦阻力。
耐磨环长使用聚氨酯、聚四氟乙烯、夹布合成树脂等材料。
活塞的宽度由密封圈尺寸和必要的滑动部分长度来决定。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
旋转气缸工作原理
内容来源网络，由“深圳机械展（11万㎡，1100多家展商，超10万观众）”收集整理！
更多cnc加工中心、车铣磨钻床、线切割、数控刀具工具、工业机器人、非标自动化、数字化无人工厂、精密测量、数控系统、3D打印、激光切割、钣金冲压折弯、精密零件加工等展示，就在深圳机械展.
普通气缸一般是缸体本身通过安装附件固定在机座上, 而由活塞往复运动带动活塞杆前进与后退,从而对负载实现推或拉的动作。
而旋转气缸则是将缸体本身固定在旋转体上与旋转负载一起旋转, 供气组件是固定不动的。
这样的结构与普通气缸的结构是不同的, 如果在一个旋转缸体与不旋转的供气阀之间采用轴承连接, 就可使旋转气缸很灵活地旋转。
旋转气缸的工作原理图如下图所示, 其工作过程叙述如下：
(1)第一步, 复位。
从气口B 通人气压(0.1-0.8MPa), 同时从气口A 排大气, 活塞及活塞杆向后退回, 当活塞碰到缸体右端时便停止, 活塞杆端处于a点位置, 这种状态就是复位状态。
(2)第二步, 工作。
从气口A 通人气压(0.1-0.8MPa), 同时从气口B排大气, 活塞杆及活塞向前伸出。
当活塞碰到前盖时便停止运动。
此时活塞杆端处于b点位置, ab之间的距离就是活塞的行程S。
这种状态就是旋转气缸的工作状态。
重复第一步如此循环, 使缸体旋转, 活塞带活塞杆作往复移动。
更多相关内容，就在深圳机械展！。
