糖果自动包装机送料装置设计学院机电工程学院专业机械设计制造及其自动化班级学号姓名指导教师负责教师沈阳航空航天大学2013年6月摘要本次毕业设计要求设计一台扭结式糖果包装机，通过许多方案的综合评价、筛选，最后确定了这一台连续式包装机。
该机由上料斗、分糖落糖部件、钳糖部件、扭结部件、纸架部件、切纸部件以及动力源—无极变速部件、动力分度箱等几大部件，整个包装过程实现了自动化，与现代化机械相比，本机器实现了高速、连续性，具有较高的生产率、低动力消耗、使用简单、维修方便可靠等优点。
随着科学技术的不断发展进步，各种食品加工品的出现，对包装技术和包装设备都提出了新的要求，包装机械在流通领域中发挥着越来越大的作用。
包装机械竞争日趋激烈，而高度自动化、智能化、多功能、高效率、低消耗的包装设备越来越受到行业的青睐。
包装机械有多种分类方法。
按功能可分为单功能包装机和多功能包装机；按使用目的可分为内包装机和外包装机；按包装品种又可分为专用包装机和通用包装机；按自动化水平分为半自动机和全自动机等。
本次设计采用CAD软件画了五幅装配图，分别是总体图、拨糖部件、剪纸部件、扭糖部件、钳糖部件，实现了设计任务要求。
关键词：包装；传送；拨糖；剪纸；Material Sending Equipment Design Of A CandyAutomatic Packing MachineAbstractMy graduated project is to design a candy snarling type automatic packing machine through a synthetically study and screaming of some plans.This machine is composed of electronic getting vibration raise candy funnel,separate andlover candy part,grip-candy part,energy source-source-stepps speed change paretic.This produce-packing process realized automization and continuous of produce.This machine has advantage of high produce capability,low energy concume,simplify the use of maintenance et.With the continuous development and progress of science and technology, the emergence of a variety of processed foods on packaging technology and equipment have put forward new demands, packaging machinery in the circulation is playing an increasingly larger role. Packaging machinery increasingly competitive and highly automated, intelligent, versatile, high-efficiency, low consumption of packaging equipment increasingly favored by the industry. There are a variety of packaging machinery classification methods. According to the functions can be divided into single-function and multifunction packaging machine packing machine; according to the purpose of use can be divided into inner and outer packaging machine machine; press pack varieties can be divided into specific and generic packaging machine packing machine; divided into semi-automatic machine according to the level of automation and fully automatic machines.CAD software drew five of the assembly drawing,respectively is overall figure,dial the sugar,paper cutting parts,components,clamp sugar parts and components, and realize the design task requirements.Keywords:Packing;Send;Sugar allocation;Paper cutting目录摘要 (I)Abstract (II)目录 (III)1绪论 (1)1.1 研究背景和意义 (1)1.2扭结式糖果包装机研究现状 (1)1.3本文研究的主要内容 (3)2扭结式糖果包装机总体方案设计 (4)2.1 功能、参数及应用范围分析 (4)2.2 总体的布局及机器的要求 (4)2.3拨糖和剪纸部件的要求和改进 (4)2.4现有的糖果包装设备原理与结构分析 (5)2.5要求明细表的制定 (6)2.6设计的组织准备与计划 (8)2.7功能结构分析 (9)2.7.1明确功能目标 (9)2.7.2分析整机功能 (12)2.8 总体设计 (21)2.8.1 选择机型 (21)2.8.2 功能结构分析 (21)2.8.3 功能结构分析 (21)3 扭结式糖果包装机部件设计 (23)3.1 对执行构件的运动要求 (23)3.2 结构设计 (23)3.3 机器的传动与调整 (31)4 绘制工作循环图 (32)5 设计计算 (34)5.1分动轴的设计计算 (34)5.1.1 各传动比的计算 (34)5.1.2功率的确定 (34)5.2拨糖部件设计计算 (35)5.2.1确定拨糖链轮的转速 (35)5.2.2设计链轮 (35)5.3剪切部件的计算 (37)5.3.1 剪刀轴的校核 (37)5.3.2 剪刀轴的轴承寿命校核 (40)5.3.3 剪纸部件链轮处轴的校核 (42)5.3.4 剪纸部件动力传入轴的校核 (43)5.4拨糖部件的校核 (45)5.4.1拨糖部件轴1的校核 (45)5.4.2 拨糖部件轴1上轴承寿命的校核 (48)5.4.3 拨糖部件轴2的校核 (49)5.4.4 拨糖部件轴2上轴承寿命的校核 (50)5.4.5 拨糖部件轴3的校核 (51)总结 (52)参考文献 (53)致谢 (54)1绪论1.1 研究背景和意义目前, 国内糖果产品的包装形式有扭结式包装、枕式包装、折益信封式包装。
机械原理课程设计巧克力糖自动包装机

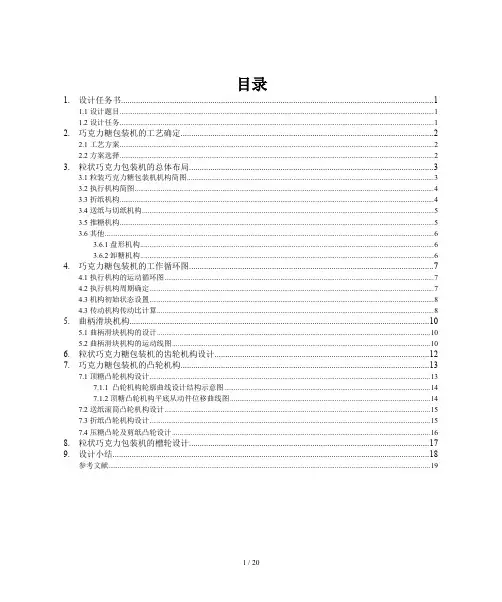

目录1. 设计任务书 (1)1.1设计题目 (1)1.2设计任务 (1)2. 巧克力糖包装机的工艺确定 (2)2.1工艺方案 (2)2.2方案选择 (2)3. 粒状巧克力包装机的总体布局 (3)3.1粒装巧克力糖包装机机构简图 (3)3.2执行机构简图 (4)3.3折纸机构 (4)3.4送纸与切纸机构 (5)3.5推糖机构 (5)3.6其他 (6)3.6.1盘形机构 (6)3.6.2卸糖机构 (6)4. 巧克力糖包装机的工作循环图 (7)4.1执行机构的运动循环图 (7)4.2执行机构周期确定 (7)4.3机构初始状态设置 (8)4.3传动机构传动比计算 (8)5. 曲柄滑块机构 (10)5.1曲柄滑块机构的设计 (10)5.2曲柄滑块机构的运动线图 (10)6.粒状巧克力糖包装机的齿轮机构设计 (12)7. 巧克力糖包装机的凸轮机构 (13)7.1顶糖凸轮机构设计 (13)7.1.1 凸轮机构轮廓曲线设计结构示意图 (14)7.1.2顶糖凸轮机构平底从动件位移曲线图 (14)7.2送纸滚筒凸轮机构设计 (15)7.3折纸凸轮机构设计 (15)7.4压糖凸轮及剪纸凸轮设计 (16)8. 粒状巧克力包装机的槽轮设计 (17)9. 设计小结 (18)参考文献 (19)1. 设计任务书1.1设计题目设计巧克力糖自动包装机。
包装对象为圆台状巧克力糖（图6），包装材料为厚0.008mm的金色铝箔纸。
包装后外形应美观挺拔，铝箔纸无明显损伤、撕裂和褶皱（图7）。
包装工艺方案为：纸坯型式采用卷筒纸，纸片水平放置，间歇剪切式供纸（图8）。
包装工艺动作为：1.将64mm×64mm铝箔纸覆盖在巧克力糖ф17mm小端正上方；2.使铝箔纸沿糖块锥面强迫成形；3.将余下的铝箔纸分半，先后向ф24mm大端面上褶去，迫使包装纸紧贴巧克力糖。
1.2设计任务1.巧克力糖包装机一般应包括凸轮机构、平面连杆机构、齿轮机构等。
糖果包装机械设计(涵盖了机构设计、机械手装置设计、链轮、凸轮、棘轮、六槽轮、电机选用轴的设计)
糖果包装机械设计（涵盖了机构设计、机械手装置设计、链轮、凸轮、棘轮、六槽轮、电机选用轴的设计）第1章绪论 (1)1.1 包装机械化的重要意义 (1)1.2 包装机械的主要特点及发展动向 (1)1.3 糖果包装的概况 (2)1.4 本次设计的主要内容 (3)第2章糖果包装机总体方案设计 (5)2.1技术过程图 (5)2.2糖块规格 (5)2.3工艺过程分析 (6)2.4对执行部件的运动要求 (8)2.5包装机总体布置（图） (9)2.6机构的确定 (9)3.1机械手装置设计 (12)3.2链轮设计 (17)3.3凸轮设计 (23)3.4 棘轮设计 (26)3.5 六槽槽轮机构设计 (26)3.6选用电机 (28)3.7带轮设计 (29)3.8带轮转轴的设计计算 (34)3.9其他相关设计 (38)结论 (39)致谢 (41)本设计所需图纸请联系QQ380752645 加Q时请说明是一柱香推荐第1章绪论1.1 包装机械化的重要意义现代包装的基本含义是：对不同批量的产品，选用某种有保护性、装饰性的包装材料或包装容器，并借助适当的技术手段实施包装作业，以达到规定的数量和质量，同时设法改善外部结构，降低包装成本，从而在流通直至消费的整个过程使之容易储存搬运，防止产品破损变质，不污染环境，便于识别应用和回收废料，有吸引力，广开销路，不断进行扩大再生产。
包装机械化的重要意义：1、能增加花色品种，改善产品质量，加强市场竞争力。
2、能改善劳动条件，避免污染环境。
3、能节约原材料，减少浪费，降低成本。
4、能提高生产效率，加速产品的不断更新。
机械包装的生产能力往往比手工包装提高几倍、十几倍甚至几十倍，无疑这将会更好地适应市场化的需要，合理安排劳动力，为社会多创造财富。
由此可见，实现包装机械化和建立现代化包装工业，乃是关系到国家长远规划的一件大事。
1.2 包装机械的主要特点及发展动向包装机械应用于食品、医药、化工及军事等多种行业，具有以下特点：（1）种类繁多由于包装对象、包装工艺的多样化，使包装机械在原理与结构上存在很大差异，即使是完成同样包装功能的机械，也可能具有不同的工作原理和结构。
粒状巧克力糖包装机的设计(机械CAD图纸)
摘要粒状巧克力糖包装机摘要:由于生产和流通的日益社会化，现代化，尤其是半个世纪以产品包装得到了飞速的发展，在市场商品交换的重要地位也越来越来突出，目前，已普遍引起人们的重视。
科技的发展在当代社会各个不同的领域都产生了深远的影响。
特别是机械化，自动化设备的普遍应用，更为这些领域增添了活力，包装业也不例外。
现在大部分的包装过程已有手工作业转变为机械化作业。
这不仅仅降低了人的劳动程度，而且也加快了生产速度，提高了生产率，同时也使包装的形式在不断的改进、革新，使广大的消费者普遍能够接受。
这在客观上促进了产品的营销，提高了产品在市场上的竞争力，也可以为企业带来高额的利润。
本次毕业设计，通过许多种方案的综合评价、筛选，最后确定了这一台连续式包装机。
该机由电磁震动上料斗、分糖落糖部件、钳糖部件、扭结部件、纸架部件、切纸部件以及动力源——无级变速部件、动力分度箱等几大部件，整个包装过程实现了自动化，与现代机械相比，本机器实现了高速、连续性，具有高的生产率、低动力消耗、使用简单、维修方便可靠等优点。
关键词：上料；分糖落糖部件；切纸部件；自动化；现代化ABSTRACTGranular chocolate packaging machineABSTRACT: With sociality and modernization of manufacture and circulation, especially since half of century produce packing has developed athigh speed. At the same time, it is important for produce industry topacking.Development of science and technology throw great impact on allindustry in our sociality, especially devices that realize themechanizing and automation have been widely used, so producepacking has also been poured into great vigor. Nowadays, almostmuch of produce packing to mechanical operation. This change notonly lowers people’s intensity of labor, but also increases, producespeed, and raise productivity, at the same time, the style of producepacking has also been made better and innovated, that not onlyimproves produce competitiveness at market but also achieveenormous economical benefit for factory.My graduated project is to design a continuous produce packingmachine through a synthetically study and screening of some plans.This machine is composed of electromcgnetign vibration raisecandy funnel, separate and lover candy part, grip-candy part,energy source-source-steppes speed change paretic. Thisproduce-packing process realize atomization and continuous ofproduce. This machine has advantage of high produce capability,low energy consume, simplify the use of reliability of maintenanceet.Keyword: Anticipate Divide sugar to fall a sugar partsSlice a paper parts and automate Modernize up目录摘要 (I)ABSTRACT (II)1 引言 (1)1.1 包装机械 (1)1.1.1 包装的分类及作用 (1)1.1.2 包装机械的组成 (1)1.1.3 包装机械的特点 (2)1.2 包装机发展方向 (3)1.3 国内包装机发展现状及趋势 (4)1.4 我国包装技术与国外先进包装技术的差距 (6)2 粒状巧克力糖包装机的工艺确定 (7)2.1 产品特征 (7)2.2 包装材料 (7)2.3 包装工艺方案拟定 (7)2.4 巧克力糖包装工艺的实验 (8)3 粒状巧克力糖包装机的总体布局 (10)3.1 机型选择 (10)3.2 自动机的执行机构 (10)3.3 包装机总体布置 (11)4 粒状巧克力糖包装机的传动系统 (12)4.1 选择电动机 (12)4.2 电动机的选择 (13)4.3 传动方案的确定 (14)4.4 各级传动比的确定 (15)5 电机到主输送带装置的传动设计 (16)5.1 第一级传动——带的设计 (16)5.2 蜗轮蜗杆传动减速箱的计算 (17)5.2.1 选择蜗杆的传动类型 (18)5.2.2 选择材料 (18)5.2.3 按齿面接触疲劳强度进行设计 (18)5.2.4 蜗杆与蜗轮的主要参数与几何尺寸 (19)5.2.5 校核齿根弯曲疲劳强度 (20)5.2.6 精度等级公差和表面粗糙度的确定 (20)5.2.7 传动效率的计算 (20)5.2.8 蜗轮蜗杆最小轴径的确定 (21)5.3 第三级传动——链传动的设计计算 (21)5.4 主传送带的设计计算 (23)5.4.1 主传动链的设计计算 (23)5.4.2 计算主传送带的牵引力F (24)5.4.3 验算主链条输送装置的功率 (25)6 粒状巧克力糖包装机的工作循环图 (28)6.1 分析各执行机构的运动循环图 (28)6.2 各执行机构运动循环的时间同步化设计 (30)6.3 绘制粒状巧克力自动包装机的工作循环 (31)6.4 修正自动包装机的工作循环图 (31)7 粒状巧克力糖包装机的齿轮设计 (33)7.1 斜齿轮副1、2、3的设计计算表 (33)7.2 标准直齿齿轮副16的设计计算表 (34)8 粒状巧克力糖包装机的机械手设计 (35)9 粒状巧克力糖包装机的凸轮设计 (36)9.1 顶糖杆槽凸轮5 (36)9.2 拨糖杆偏心凸轮7 (36)9.3 剪纸刀平面凸轮6 、抄纸板平面凸轮8 (37)9.4 接糖杆圆柱凸轮9 (38)10 粒状巧克力糖包装机的槽轮设计 (39)11 结论 (40)谢词 (41)参考资料 (42)1 引言1.1 包装机械包装机械是指完成全部或部分包装过程的机器。
