基于51的电子闹钟设计报告(附原理图、PCB图、程序)
C51单片机实现电子闹钟
课程名称：单片机原理与接口技术实践设计课题：基于MCS 51单片机实现电子闹钟功能的设计学院：电子与信息工程学院专业：通信工程小组成员：电子闹钟在科学技术高度发展的今天,千家万户都少不了它,所以很多家庭个人都需要有一个电子闹钟，为人们提供报时方便,但普通电子闹钟不够方便实用。
本文给出了一种基于MCS51单片机实现电子闹钟功能的设计方法，从而给人们带来更为方便的工作与生活。
一.电子闹钟简介我们设计的电子闹钟是以MCS51单片机中的计时器作为时钟，用8位数码管显示当前时间，并且可以设置闹钟时间，并在设置的时间点发出闹铃。
简易闹钟具有以下功能：1.时钟能准确地走时，并可以通过数码管进行显示2.复位后可以进行当前时间的设置3.可以随意设置闹钟时间，闹钟会在设置时间响铃整个系统的任务要求：1）输入数字按键的功能。
保证数字的输入。
2）复位电路的功能。
所有时间回到初始化状态,用于启动设定时间参数（调时或设定闹钟时间）；3）显示电路的功能。
当输入数字时显示24小时时间功能。
4）闹铃功能设置闹铃的时间后.能按设置好的时间准时闹铃。
二.系统方案的设计要求根据以上各模块并结合显示屏的功能及元器件材料的情况，决定采用AT89C51为内核显示设计方案。
先进行系统的整体规划确定整个系统的功能，然后按照每个功能的具体要求，进行各个模块的实物设计并逐个调试，待全部通过后，进行整个系统的联调，最终实现一个完整的系统。
整个系统的设计步骤如下：在单片机最小系统的基础上，完成按键电路和复位电路的设计。
完成显示电路、数字按键、单片机时钟电路。
Ⅰ硬件设计系统硬件的设计可以根据系统的各个功能，把整个系统划分成若干个模块，分别对这些模块来进行设计，然后在通过单片机程序来实现对各个硬件模块功能的调度。
本系统涉及到的硬件模块有：按键电路、数码管显示电路、单片机时钟电路、蜂鸣器电路。
各部分实现功能如下：按键电路：提供按键信号。
单片机时钟电路、复位电路：提供内部时钟。
《基于51单片机多功能电子时钟设计报告》
单片机课程设计报告多功能电子数字钟姓名:学号:班级:指导教师:目录一课程设计题目-------------------------------- 3 二电路设计--------------------------------------- 4 三程序总体设计思路概述------------------- 5 四各模块程序设计及流程图---------------- 6 五程序及程序说明见附录------------------- ** 六课程设计心得及体会---------------------- 11 七参考资料--------------------------------------- 12一题目及要求本次单片机课程设计在Proteus软件仿真平台下实现，完成电路设计连接，编程、调试，仿真出实验结果。
具体要如下：用8051单片机设计扩展6位数码管的静态或动态显示电路，再连接几个按键和一个蜂鸣器报警电路，设计出一个多功能电子钟，实现以下功能：(1)走时（能实现时分秒，年月日的计时）(2)显示（分屏切换显示时分秒和年月日，修改时能定位闪烁显示）(3)校时（能用按键修改和校准时钟）(4)定时报警（能定点报时）本次课程设计要求每个学生使用Proteus仿真软件独立设计制作出电路图、完成程序设计和系统仿真调试，验收时能操作演示。
最后验收检查结果，评定成绩分为：(1)完成“走时+显示+秒闪”功能----及格(2)完成“校时修改”功能----中等(3)完成“校时修改位闪”----良好(4)完成“定点报警”功能，且使用资源少----优秀3二电路设计（电路设计图见附件电路图）（1）采用89C51型号单片机（2）采用8位共阴数码管（3）因为单片机输出高电平时输出的电流不足以驱动数码管,所以在P0口与8位数码管之间加74LS373来驱动数码管（4）P2口与数码管选择位直接加74LS138译码器（5）蜂鸣器接P3.7口。

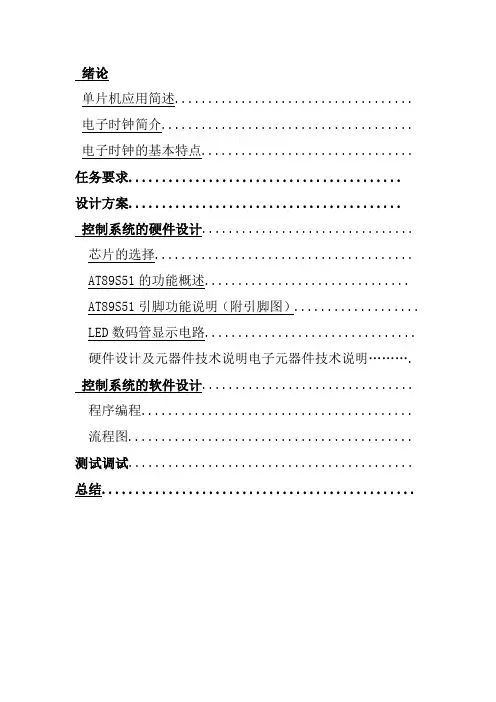

基于51单片机制作电子时钟实训报告
绪论单片机应用简述.................................... 电子时钟简介...................................... 电子时钟的基本特点................................ 任务要求.........................................设计方案.........................................控制系统的硬件设计................................芯片的选择....................................... AT89S51的功能概述............................... AT89S51引脚功能说明（附引脚图）................... LED数码管显示电路................................ 硬件设计及元器件技术说明电子元器件技术说明………. 控制系统的软件设计................................ 程序编程......................................... 流程图........................................... 测试调试........................................... 总结...............................................单片机应用简述目前，单片机正朝着高性能和多品种方向发展趋势是进一步向着CMOS化、低功耗、小体积，大容量、高性能、低价格和外围电路内装化等几个方面发展。
单片机应用的重要意义还在于，它从根本上改变了传统的控制系统设计思想和设计方法。
在以前，是必须由模拟或是数字电路实现的大部分功能的，而现在已经能用单片机通过软件的方法来实现了。
51单片机数字钟实验(原理图及程序)
51单片机数字钟实验（原理图及程序）1．实验任务（1．开机时，显示12：00：00的时间开始计时；（2．P0.0/AD0控制“秒”的调整，每按一次加1秒；（3．P0.1/AD1控制“分”的调整，每按一次加1分；（4．P0.2/AD2控制“时”的调整，每按一次加1个小时；2．电路原理图图4.20.13．系统板上硬件连线（1．把“单片机系统”区域中的P1.0－P1.7端口用8芯排线连接到“动态数码显示”区域中的A－H端口上；（2．把“单片机系统：区域中的P3.0－P3.7端口用8芯排线连接到“动态数码显示”区域中的S1－S8端口上；（3．把“单片机系统”区域中的P0.0/AD0、P0.1/AD1、P0.2/AD2端口分别用导线连接到“独立式键盘”区域中的SP3、SP2、SP1端口上；4．相关基本知识（1．动态数码显示的方法（2．独立式按键识别过程（3．“时”，“分”，“秒”数据送出显示处理方法5．程序框图6．汇编源程序SECOND EQU 30HMINITE EQU 31HHOUR EQU 32HHOURK BIT P0.0MINITEK BIT P0.1SECONDK BIT P0.2DISPBUF EQU 40HDISPBIT EQU 48HT2SCNTA EQU 49HT2SCNTB EQU 4AHTEMP EQU 4BHORG 00HLJMP STARTORG 0BHSTART: MOV SECOND,#00HMOV MINITE,#00HMOV HOUR,#12MOV DISPBIT,#00HMOV T2SCNTA,#00HMOV T2SCNTB,#00HMOV TEMP,#0FEHLCALL DISPMOV TMOD,#01HMOV TH0,#(65536-2000) / 256 MOV TL0,#(65536-2000) MOD 256 SETB TR0SETB ET0SETB EAWT: JB SECONDK,NK1LCALL DELY10MSJB SECONDK,NK1INC SECONDMOV A,SECONDCJNE A,#60,NS60MOV SECOND,#00HNS60: LCALL DISPJNB SECONDK,$NK1: JB MINITEK,NK2LCALL DELY10MSJB MINITEK,NK2INC MINITECJNE A,#60,NM60 MOV MINITE,#00H NM60: LCALL DISPJNB MINITEK,$ NK2: JB HOURK,NK3LCALL DELY10MS JB HOURK,NK3INC HOURMOV A,HOURCJNE A,#24,NH24 MOV HOUR,#00H NH24: LCALL DISPJNB HOURK,$NK3: LJMP WTDELY10MS:MOV R6,#10D1: MOV R7,#248DJNZ R7,$DJNZ R6,D1RETDISP:MOV A,#DISPBUF ADD A,#8DEC AMOV R1,AMOV A,HOURMOV B,#10MOV @R1,ADEC R1MOV A,BMOV @R1,ADEC R1MOV A,#10MOV@R1,ADEC R1MOV A,MINITE MOV B,#10DIV ABMOV @R1,ADEC R1MOV A,BMOV @R1,ADEC R1MOV A,#10MOV@R1,ADEC R1MOV A,SECOND MOV B,#10DIV ABMOV @R1,ADEC R1MOV A,BMOV @R1,ADEC R1INT_T0:MOV TH0,#(65536-2000) / 256 MOV TL0,#(65536-2000) MOD 256 MOV A,#DISPBUFADD A,DISPBITMOV R0,AMOV A,@R0MOV DPTR,#TABLEMOVC A,@A+DPTRMOV P1,AMOV A,DISPBITMOV DPTR,#TABMOVC A,@A+DPTRMOV P3,AINC DISPBITMOV A,DISPBITCJNE A,#08H,KNAMOV DISPBIT,#00HKNA: INC T2SCNTAMOV A,T2SCNTACJNE A,#100,DONEMOV T2SCNTA,#00HINC T2SCNTBMOV A,T2SCNTBCJNE A,#05H,DONEMOV T2SCNTB,#00HINC SECONDMOV A,SECONDCJNE A,#60,NEXTMOV SECOND,#00HINC MINITEMOV A,MINITECJNE A,#60,NEXTMOV MINITE,#00HINC HOURMOV A,HOURCJNE A,#24,NEXTMOV HOUR,#00HNEXT: LCALL DISPDONE: RETITABLE: DB 3FH,06H,5BH,4FH,66H,6DH,7DH,07H,7FH,6FH,40H TAB: DB 0FEH,0FDH,0FBH,0F7H,0EFH,0DFH,0BFH,07FHEND7．C语言源程序#include <AT89X51.H>unsigned char code dispcode[]={0x3f,0x06,0x5b,0x4f,0x66,0x6d,0x7d,0x07,0x7f,0x6f,0x77,0x7c,0x39,0x5e,0x79,0x71,0x00}; unsigned char dispbitcode[]={0xfe,0xfd,0xfb,0xf7,0xef,0xdf,0xbf,0x7f}; unsigned char dispbuf[8]={0,0,16,0,0,16,0,0};unsigned char dispbitcnt;unsigned char second;unsigned char minite;unsigned char hour;unsigned int tcnt;unsigned char mstcnt;unsigned char i,j;void main(void){TMOD=0x02;TH0=0x06;TL0=0x06;TR0=1;ET0=1;EA=1;while(1){if(P0_0==0){for(i=5;i>0;i--)for(j=248;j>0;j--);if(P0_0==0){second++;if(second==60){second=0;}dispbuf[0]=second%10; dispbuf[1]=second/10; while(P0_0==0);}}if(P0_1==0){for(i=5;i>0;i--)for(j=248;j>0;j--);if(P0_1==0){minite++;if(minite==60){minite=0;}dispbuf[3]=minite%10; dispbuf[4]=minite/10; while(P0_1==0);}}if(P0_2==0){for(i=5;i>0;i--)for(j=248;j>0;j--);if(P0_2==0){hour++;if(hour==24){hour=0;}dispbuf[6]=hour%10;dispbuf[7]=hour/10;while(P0_2==0);}}}}void t0(void) interrupt 1 using 0{mstcnt++;if(mstcnt==8){mstcnt=0;P1=dispcode[dispbuf[dispbitcnt]]; P3=dispbitcode[dispbitcnt];dispbitcnt++;if(dispbitcnt==8){dispbitcnt=0;}}tcnt++;if(tcnt==4000){tcnt=0;second++;if(second==60){second=0;minite++;if(minite==60){minite=0;hour++;if(hour==24) {hour=0; }}}dispbuf[0]=second%10; dispbuf[1]=second/10; dispbuf[3]=minite%10; dispbuf[4]=minite/10; dispbuf[6]=hour%10; dispbuf[7]=hour/10; }}。
基于MCS51单片机的闹钟提醒器设计报告
成绩课程论文题目：基于MCS51单片机的闹钟提醒器设计报告目录一、设计方案选定: (3)1.1 前言 (3)1.2 实验目的 (3)1.3总体设计要求 (3)1.3.1、基本要求 (3)1.3.2、自由发挥部分 (4)1.4 方案选定 (4)二、硬件电路设计 (4)2.1 AT89C52 (4)2.2 复位电路 (5)2.3 晶振电路 (5)2.4 时钟显示 (6)2.4.1 LCD1602 (6)2.4.2 DS1302： (6)2.5 程序框图 (7)2.6 基本电路及工作原理 (8)三、软件设计和仿真 (8)3.1 软件设计 (9)3.2 Proteus仿真 (25)四、课程设计体会 (27)参考文献 (28)基于MCS51单片机的闹钟提醒器学生：陈浩敏指导教师：张水锋电气信息工程学院电子信息工程专业一、设计方案选定:1.1 前言：单片计算机即单片微型计算机，（Single-Chip Microcomputer）。
是集CPU ,RAM ,ROM,定时，计数和多种接口于一体的微控制器。
他体积小，成本低，功能强，广泛应用于智能产品和工业自动化上。
而51单片机是各单片机中最为典型和最有代表性的一种。
这次课程设计通过对它的学习，应用，从而达到学习、设计、开发软、硬的能力。
基于单片机的定时和控制装置在许多行业有着广泛的应用。
而数字定时闹钟是其中最基本，也是最有代表性的一个实例。
数字定时闹钟的设计方法有许多种，例如，可以用中小规模集成电路组成数字定时闹钟，也可以利用专用的时钟芯片配以显示电路及其所需要的外围电路组成数字定时闹钟，还可以利用单片机来实现数字定时闹钟。
这些方法都各有其特点，其中，利用单片机来实现数字定时闹钟具有编程灵活、精度高等特点，便于数字定时闹钟功能的扩充，同时还可以用该数字定时闹钟发出各种控制信号。
1.2 实验目的：1、熟悉集成电路的引脚安排。
2、掌握各芯片的逻辑功能及使用方法。
3、充分认识单片机设计。
基于51的电子闹钟设计报告（附原理图、PCB图、程序）
基于51的电⼦闹钟设计报告（附原理图、PCB图、程序）成都信息⼯程学院第五届嵌⼊式创新技术⼤赛基于MCS51的智能电⼦闹钟设计报告姓名学院班级实物图⽬录1.电⼦时钟的设计原理和⽅法 (1)1.1设计原理 (1)1.2 硬件电路的设计 (1)1.2.1 STC89C51RC简介 (1)1.2.2 键盘电路的设计 (2)1.2.3蜂鸣器驱动电路 (3)1.2.4 数码管驱动电路 (3)1.2.5 电源电路 (4)1.3软件部分的设计 (4)1.3.1主程序部分的设计 (4)1.3.2中断计时器及时间进位 (5)1.3.3 闹钟⼦函数 (7)1.3.4 按键扫描 (8)1.3.5 时钟闹钟设置 (9)1.3.6 显⽰数字函数 (10)1.3.7 显⽰界⾯函数 (10)1.3.8 闹钟记录及读取 (11)2.硬件调试 (13)附录A:电路原理图 (15)附录B:电路PCB图 (16)附录C:源程序 (17)1.电⼦时钟的设计原理和⽅法1.1设计原理系统框图1.2硬件电路的设计1.2.1 STC89C51RC简介STC89C52R CSTC89C51RC是⼀种带8K闪烁可编程可擦除只读存储器（FPETOM-FlashProgrammabalandErasableReadOnlyMemory ）的低电压、⾼性能CMOS8位微型处理器，即单⽚机芯⽚。
单⽚机的可擦除只读存储器可以反复擦除1000次，内部FLASH 擦写次数为100000次以上。
该芯⽚使⽤⾼密度⾮易失存储制造技术，与⼯业标准的MCS-51指令集和输出管脚相兼容。
由于将多功能8位CPU 和闪烁存储器集成在单个芯⽚中，使得STC89C51RC 成为了⼀种性价⽐极⾼的微型处理器芯⽚，在许多电路设计中都得到了应⽤。
STC89C51RC 单⽚机特点：⼯作电压：5.5V-3.4V ⼯作频率：0-40MHz ⽤户应⽤程序空间：8K ⽚上集成128*8RAMISP （在系统可编程）/IAP （在应⽤可编程），⽆需专⽤编程器/仿真器可通过串⼝（P3.0/P3.1）直接下载⽤户程序EEPROM 功能共3个16位定时器/计数器，其中定时0还可以当成2个8位定时器使⽤外部中断4路通⽤异步串⾏⼝（UART ），还可⽤定时器软件实现多个UART ⼯作温度范围：0-75℃引脚说明：VCC:供电电压 GND ：接地P0：P0是⼀个8位漏级开路双向I/O ⼝，低8位地址复⽤总线端⼝。
基于51单片机电子闹钟的设计
前言20世纪末，电子技术获得了飞速的发展。
在其推动下，现代电子产品几乎渗透了社会的各个领域，有力地推动了社会生产力的发展和社会信息化程度的提高。
同时也使现代电子产品性能进一步提高，产品更新换代的节奏也越来越快。
时间对人们来说总是那么宝贵，工作的忙碌性和繁杂性容易使人忘记当前的时间。
忘记了要做的事情，当事情不是很重要的时候，这种遗忘无伤大雅。
但是，一旦重要事情，一时的耽误可能酿成大祸。
例如，许多火灾都是由于人们一时忘记了关闭煤气或是忘记充电时间。
所以有必要制作一个定时系统。
随时提醒这些容易忘记时间的人。
而钟表的数字化给人们生产生活带来了极大的方便，而且大大地扩展了钟表原先的报时功能。
诸如定时自动报警、按时自动打铃、时间程序自动控制、定时广播、定时启闭电路、定时开关烘箱、通断动力设备，甚至各种定时电气的自动启用等等。
所有这些，都是以钟表数字化为基础的。
因此，研究数字钟及扩大其应用，有着非常现实的意义。
随着生活水平的提高，人们越来越追求人性化的事物。
传统的时钟已不能满足人们的需求。
而现代的时钟不仅需要模拟电路技术和数字电路技术而且更需要单片机技术，增加数字钟的功能。
利用软件编程尽量做到硬件电路简单稳定，减小电磁干扰和其他环境干扰,减小因元器件精度不够引起的误差，但是数字钟还是可以改进和提高如选用更精密的元器件。
但与机械式时钟相比已经具有更高的准确性和直观性，且无机械装置，具有更长的使用寿命，因此得到了广泛的使用。
数字钟通过数字电路实现时、分、秒。
数字显示的计时装置,广泛用于个人家庭、车站、码头办公室等公共场所成为人们日常生活中不可少的必需品。
由于数字集成电路的发展和石英晶体振荡器的广泛应用,使得数字钟的精度远远超过老式钟表。
多功能数字钟的应用非常普遍。
由单片机作为数字钟的核心控制器，通过它的时钟信号进行实现计时功能，将其时间数据经单片机输出，利用显示器显示出来。
通过键盘可以进行校时、定时等功能。
输出设备显示器可以用液晶显示技术和数码管来显示技术。
基于MCS51单片机的闹钟提醒器设计报告
题目：基于MCS51单片机的闹钟提醒器设计报告目录一、设计方案选定: (3)1.1 前言 (3)1.2 实验目的 (3)1.3总体设计要求 (3)1.3.1、基本要求 (3)1.3.2、自由发挥部分 (4)1.4 方案选定 (4)二、硬件电路设计 (4)2.1 AT89C52 (4)2.2 复位电路 (5)2.3 晶振电路 (5)2.4 时钟显示 (6)2.4.1 LCD1602 (6)2.4.2 DS1302： (6)2.5 程序框图 (7)2.6 基本电路及工作原理 (8)三、软件设计和仿真 (8)3.1 软件设计 (9)3.2 Proteus仿真 (25)四、课程设计体会 (27)参考文献 (28)基于MCS51单片机的闹钟提醒器学生：陈浩敏指导教师：张水锋电气信息工程学院电子信息工程专业一、设计方案选定:1.1 前言：单片计算机即单片微型计算机，（Single-Chip Microcomputer）。
是集CPU ,RAM ,ROM,定时，计数和多种接口于一体的微控制器。
他体积小，成本低，功能强，广泛应用于智能产品和工业自动化上。
而51单片机是各单片机中最为典型和最有代表性的一种。
这次课程设计通过对它的学习，应用，从而达到学习、设计、开发软、硬的能力。
基于单片机的定时和控制装置在许多行业有着广泛的应用。
而数字定时闹钟是其中最基本，也是最有代表性的一个实例。
数字定时闹钟的设计方法有许多种，例如，可以用中小规模集成电路组成数字定时闹钟，也可以利用专用的时钟芯片配以显示电路及其所需要的外围电路组成数字定时闹钟，还可以利用单片机来实现数字定时闹钟。
这些方法都各有其特点，其中，利用单片机来实现数字定时闹钟具有编程灵活、精度高等特点，便于数字定时闹钟功能的扩充，同时还可以用该数字定时闹钟发出各种控制信号。
1.2 实验目的：1、熟悉集成电路的引脚安排。
2、掌握各芯片的逻辑功能及使用方法。
3、充分认识单片机设计。
51单片机课程设计--闹钟程序设计
51单片机课程设计--闹钟程序设计沈阳航空航天大学课程设计报告课程设计名称：微机系统综合课程设计课程设计题目：闹钟程序设计院（系）：计算机学院专业: 计算机科学与技术班级：学号：姓名：指导教师：说明：结论（优秀、良好、中等、及格、不及格）作为相关教环节考核必要依据；格式不符合要求；数据不实,不予通过。
报告和电子数据必须作为实验现象重复的关键依据。
学术诚信声明本人声明：所呈交的报告（含电子版及数据文件）是我个人在导师指导下独立进行设计工作及取得的研究结果。
尽我所知，除了文中特别加以标注或致谢中所罗列的内容以外，报告中不包含其他人己经发表或撰写过的研究结果，也不包含其它教育机构使用过的材料。
与我一同工作的同学对本研究所做的任何贡献均己在报告中做了明确的说明并表示了谢意。
报告资料及实验数据若有不实之处，本人愿意接受本教学环节“不及格”和“重修或重做”的评分结论并承担相关一切后果。
本人签名: 日期：年月日沈阳航空航天大学课程设计任务书目录学术诚信声明 ................................................................................................................... I 1总体设计方案 (1)1.1课程设计的内容和要求 (1)1.2课程设计原理 (1)1.3课程设计思路 (1)2 详细设计方案 (2)2.1实现方法 (2)2.2模块设计 (2)2.2.1 主程序流程图 (2)2.2.2中断程序流程图 (3)2.2.2.1基本显示模块设计 (3)2.2.2.2时间设定模块设计 (3)2.2.2.3闹铃功能的实现 (4)3 调试及结果分析 (5)3.1调试步骤及方法 (5)3.2实验结果 (5)参考文献 (6)附录（源程序） (7)沈阳航空航天大学课程设计报告1 总体设计方案1.1 课程设计的内容和要求本设计是定时闹钟的设计,由MCS51单片机芯片和LED数码管为核心，辅以必要的电路，构成的一个单片机电子定时闹钟。
基于51单片机定时闹钟设计
目录1. 摘要 ........................................................................................................................ 错误！未定义书签。
2. 设计目的要求 (2)3. 设计实现方案 (3)3.1系统总框图 (3)3.2原理及工作过程说明 (3)3.3元器件功能说明 (4)3.3.1 AT89C51单片机 (4)3.3.2 1602LCD液晶显示器 (7)3.3.3 其他重要元件 (8)4. 软件设计 (11)4.1程序流程图 (12)4.2源代码 (12)5. 系统仿真 (22)6. 心得体会 (33)7. 参考文献............................................................................................................... 错误！未定义书签。
1. 摘要本设计师定时闹钟的设计，由单片机AT89C51芯片和LCD、LED显示器，辅以必要的的电路，构成一个单片机定时闹钟。
电子钟可采用数字电路实现，也可以采用单片机来完成。
LCD显示“时”，“分”，LED闪动来做秒计数，定时时间到能发出警报声或者启动继电器，从而控制电器的启停。
现在是自动化高度发达的时代，特别是电子类产品都是靠内部的控制电路来实现对产品的控制，达到自动运行的目的，这就需要我们这里要做的设计中的电器元件及电路的支持。
在这次设计中主要是用AT89S51来进行定时，也结合着其他辅助电路实施控制，在定时的时候，按一下控制小时的键对小时加一；按一下控制分钟的键对分钟加一；到达预设的时间，此电路就会发出报警声音提示已经到点。
关键字：定时闹钟AT89C51 LCDSummary：The regular alarm clock designers design, by the microcontroller AT89C51 chip and LCD, LED display, combined with the necessary circuitry to form a single-chip timer alarm clock. Clock can be digital circuit, the microcontroller can also be used to complete. LCD display "when", "sub", LED flash to do the second count, regular time to be able to sound an alarm or start relay to control the electrical start and stop. Now is the era of highly developed automation, especially electronic products are relying on the internal control circuitry to achieve control of the product to achieve the purpose of automatic operation, which requires us to do the design of electrical components and circuits to support .In this design it is mainly used to carry out regular AT89S51, but also combined with other auxiliary circuit implementation of the control, in time, when you click a control button on the hour plus one hour; click the button on the control minutes plus one minute; reach preset time, this will sound an alarm circuit has prompted the point,. Keywords: time clock AT89C51 LCD2.设计目的要求1)．本次课程设计应达到的目的：1、综合运用相关课程中所学到的理论知识去独立完成某一设计课题；2、通过查阅手册和相关文献资料，培养学生独立分析和解决问题的能力；3、进一步熟悉单片机和常用接口电路，加深对专业知识和理论知识学习的认识和理解；4、学会电路的安装与调试；5、进一步熟悉电子仪器的正确使用；6、学会撰写课程设计的总结报告；7、培养严肃认真的工作作风和严谨的科学态度。
基于51单片机汇编语言的数字钟课程设计报告(含有闹钟万年历)
单片微型计算机课程设计报告多功能电子数字钟姓 名 许伟敏学 号 060301021124班 级 电气二班指导教师 林卫2009-06-25目录一：概述 (1)二：设计基本原理简介 (2)三：设计要求及说明 (3)四：整体设计方案 (4)系统硬件电路设计 4系统软件总流程设计 5模块划分及分析 6五：单模块流程设计 (8)各模块设计概述、流程图 8模块源程序集合及注释 13六：单模块软件测试 (23)七：系统检测调试 (24)硬件电路调试软件部分烧写调试八：系统优化及拓展 (26)九：心得体会 (28)单片微型计算机课程设计 基于汇编语言的电子数字钟 概述课程设计流程图↑一、概述课程设计题目：电子数字钟应用知识简介：● 51单片机单片机又称单片微控制器,它不是完成某一个逻辑功能的芯片,而是把一个计算机系统集成到一个芯片上。
作为嵌入式系统控制核心的单片机具有其体积小、功能全、性价比高等诸多优点。
51系列单片机是国内目前应用最广泛的单片机之一，随着嵌入式系统、片上系统等概念的提出和普遍接受及应用，51系列单片机的发展又进入了一个新的阶段。
在今后很长一段时间内51系列单片机仍将占据嵌入式系统产品的中低端市场。
● 汇编语言汇编语言是一种面向机器的计算机低级编程语言，通常是为特定的计算机或系列计算机专门设计的。
汇编语言保持了机器语言的优点，具有直接和简捷的特点，其代码具有效率高实时性强等优点。
但是对于复杂的运算或大型程序，用汇编语言编写将非常耗时。
汇编语言可以与高级语言配合使用，应用十分广泛。
● ISPISP （In-System Programming ）在系统可编程，是当今流行的单片机编程模式，指电路板上的空白元器件可以编程写入最终用户代码，而不需要从电路板上取下元器件。
已经编程的器件也可以用ISP 方式擦除或再编程。
本次课程设计便使用ISP 方式，直接将编写好的程序下载到连接好的单片机中进行调试。
基于51单片机的多功能电子钟的设计
B-1 多功能电子钟设计报告组员：彭希灵、冯旭鑫、张正鹏完成时间：2016年5月9日目录1.摘要 (4)2.设计任务 (4)2.1基本要求 (4)2.2发挥部分 (4)3.方案论证与比较 (5)3.1显示部分 (5)3.2时钟部分 (5)3.3闹铃部分 (6)3.4温度采集部分 (6)4.总体方案 (6)4.1工作原理 (6)4.2总体设计 (6)5.系统硬件设计 (7)5.1 STC89C51单片机最小系统 (7)5.2时钟模块 (8)5.3 LCD液晶显示模块 (9)5.4闹钟响铃模块 (10)5.5温度测量模块 (10)6.系统软件设计 (11)6.1 main模块 (11)6.2 ds1302模块 (11)6.3 lcd12864模块 (12)6.4 key模块 (12)6.5 ringlock模块 (13)6.6 menu模块和DS18B20模块 (13)7.测试与结果分析 (13)8.总结 (14)参考文献 (14)附录一 (15)附录二 (16)1.摘要本设计采用LCD12864液晶屏幕显示系统，以STC89C52单片机为核心，由铃声响铃模块、DS1302时钟控制模块、LCD12864显示模块、键盘控制模块、菜单模块和DS18B20温度模块等功能模块组成。
基于题目的基本要求，本系统对时间显示、闹钟的设定和控制以及时间日期的设定进行了重点设计。
此外，还扩展了掉电存储、红外遥控、温度采集等功能。
本系统大部分功能由软件来实现。
在该设计中不仅成功的实现了题中的基本要求，多数发挥部分也得到了实现，而且还具有一定的创新功能。
2.设计任务2.1基本要求（1）准确计时，以数字形式显示年月、日、时、分、秒。
（2）小时以24小时计时形式，分秒计时为60进位，日期平年和闰年将自行更换。
（3）采用矩阵按键和4个独立按键对电子表进行控制，可进行闹钟设定、控制及时间日期的设定。
（4）闹钟功能：可任意设定闹钟时间，一旦走时到该时间，能以蜂鸣器发声、LED发光的形式告警提示。
基于51单片机的电子闹钟设计报告
*********大学********学院电子闹钟设计报告专业：******学号：******姓名：*******一．仿真电路图：二. 器件30P电容2个12MHZ晶振1个喇叭1个38译码器1个89c52单片机1个按键4个5V电源300欧电阻7个8位共阴数码管1个三．流程图：电子闹钟主流程图：调时、调日期、调星期流程图：倒计时结束流程图：音乐播放流程图：闹铃功能流程图：四．功能介绍：有计时，计日期，计星期，调时、调日期、调星期、闹钟、调闹钟、音乐闹铃、秒表、99秒倒计时、60秒倒计时、5秒倒计时、倒计时结束播放提醒音乐、直接按键播放音乐共计15个小的功能，分为四个功能模块，用四个按键来实现1.调时，查看日期以及调日期，查看星期以及调星期按键1进入该模块后，显示该模块的界面“1234”，分别代表在该界面中要用到的按键编号。
此时按1即进入调时界面，显示当前时间，按1秒加1，按2分加1，按3时加1，按4退出该界面而回到模块界面。
此时按2即进入查看日期以及调日期的界面，显示当前日期，按1天加1，按2月加1，按3年加1，按4退出该界面而回到模块界面。
此时按3即进入查看星期以及调星期的界面，显示当前星期，按1星期加1，按4退出该界面而回到模块界面。
此时按4则退出功能模块1而回到主界面。
2.调闹钟进入该模块时，显示闹钟时间，按1秒加1，按2分加1，按3时加1，按4退出调闹钟模块而回到主界面3.秒表，倒计时进入该模块后，显示界面“12 4”，分别代表在该界面中要用到的按键编号。
此时按1进入秒表计时状态，按4退出，回到模块界面。
此时按2进入99秒倒计时状态，按1切换到60秒倒计时，按1切换到5秒倒计时，在倒计时进行中，按4可以回到模块界面。
此时按4，可以回到主界面4.音乐进入该界面后，显示界面“00-00-00”,按1播放歌曲1，按2播放歌曲2，按3播放歌曲3，按4播放歌曲4，在播放歌曲时，按4可以结束播放音乐并且回到主界面。
基于51单片机电子闹钟的设计
基于51单片机电子闹钟的设计摘要51电子闹钟是集电子技术、数字显示技术为一体的高产品，具有按时闹铃，使用方便等优点。
本论文从51电子闹钟系统的功能，硬件电路设计，软件设计和产品介绍四部分分别论述这一系统。
本系统51电子闹钟硬件部分结构简单、成本低，具有比较好的市场前景。
现代的快节奏生活给人们的精神上带来了很大压力。
如何排解或缓解这些压力已经成为很多人和探索者多年来的一个重要研究项目,电子闹钟减压正是应此而生。
目录第一章绪论 (4)1．1概述 (4)1．1．1 51电子闹钟发展趋势 (4)1．1．2 本课题研究的主要内容 (4)1．251电子闹钟简介 (4)1．2．1 开发的目的和意义 (5)1．2．2 51电子闹钟的优点 (5)1．2. 3 51电子闹钟的特点 (5)第二章系统方案的设计 (3)2．1系统概述 (6)2．1．1系统功能描述 (6)2．1．2系统方案的确定 (6)2．1．3系统设计思路与步骤 (3)2．2芯片基本工作原理及其应用 (5)2．2．1 AT89S51简介 (5)2．2．2引脚介绍 (8)2．2．3电源 (9)2．2．4存储器 (9)2．2．5应用 (9)2．3LM386简介 (9)2．3．1 LM386介绍 (10)2．3．2 LM386特点...................................... 错误!未定义书签。
第三章系统的设计.. (8)3．1系统硬件设计 (8)3．1．1单片机系统的设计 (8)3．1．2 按键电路的设计 (9)3．1．3复位电路的设计 (10)3．1．4显示电路的设计................................... 错误!未定义书签。
3．2系统软件的设计.................................... 错误!未定义书签。
3．2．1软件设计......................................... 错误!未定义书签。
基于51单片机的多功能电子时钟设计
设计研发2021.07基于51单片机的多功能电子时钟设计杨洁，叶晶晶(黔南民族师范学院物理与电子科学学院，贵州都匀，558000 )摘要：单片机体积小、重量轻、抗干扰能力强、环境要求不高、价格低廉、可靠性高、灵活性好、深受初学者喜欢。
以STC90C58为核心控制芯片，DS1302为时钟芯片，DS18B20釆集温度,完成多功能电子时钟的设计。
该设计能够准确显示年、月、日、星期、时、分、秒及温度,通过按键可以调整年、月、日、星期、时、分、秒、12/24小时转换、整点提示以及闹钟，还可显示阴阳历。
关键词：电子时钟；单片机；阴阳历转换；DS1302 ； DS18B20Design of Multi-function Clock Based on 51 MCUYang Jie, Ye Jingjing(College of physics and electronic science, Qiannan Normal University for N&tionalities, DuyunGuizhou, 558000)Abstract ： MCU is small in size, light in weight, strong in anti-interference ability, low in environmentai requirements, low in price, high in reliability, good in flexibility, and is popular among beginners. Stc90c58 as the core control chip, DS1302 as the clock chip, DS18B20 temperature acquisition, complete the design of multi —functional electronic clock. The design can accurately display the year, month, day, week, hour, minute, second and temperatore. Through the button, you can adjust the year, month, day, week, hour, minute, second, 12/24-hour conversion, whole point prompt and alarm clock, and display the lunar calendar.Keywords : Electronic clock ； MCU ； The lunar conversion ； DS 1302 ； DS18B200引言目前单片机的使用已经十分广泛,本次设计的多功能电 子钟能完成年、月、日、星期、时、分、秒的显示与调整,并且还 添加了温度、阴阳历转换显示及闹钟、12/24小时转换、整点提示等功能，有较强的应用性。
基于51单片机的定时闹钟设计
目录1 系统设计 (1)1.1 实验箱主要组件 (1)1.2 系统框图及说明 (3)1.3 系统软件设计 (3)1.3.1 C51的编程基础 (3)1.3.2 系统软件设图 (4)1.3.3 部分复杂函数流程图 (5)2 系统仿真 (6)2.1 仿真软件 (6)2.2 仿真结果 (7)3 结论 (7)3.1 本课程设计的主要特点及贡献 (7)3.2 改善建议 (7)3.3 自我体会 (8)参考文献 (9)附录 (10)1 单片机定时闹钟程序源代码 (10)2 仿真软件Proteus ISIS使用方法简单介绍 (20)3.1 本课程设计的主要特点及贡献 (7)1 系统设计1.1 实验箱主要组件本课程设计使用的是河海大学常州校区刘玉宏老师设计的单片机课程实验箱中的“基础型实验”部分。
该部分主要由单片机最小系统，LED 数码管显示部分，外部中断控制部分，独立式与行列式键盘按键输入部分，串行口通信部分，蜂鸣器与继电器等部分组成。
详细电路图见图1。
单片机最小系统部分由内含FLASH ROM 的STC89C52RC ，EA 接高电平；各并行口都234567891R910k*812345678161514131211109U10SW-DIP81312U16F 74071110U16E 740798U16D 740756U16C740734U16B 740712U16A 7407D8+5R20100D7+5R1810012J22SIP162738495J1DB9-PINKEY2R 15100+5D6SW5RESETD51N4148MR 1VCC 2GND 3PFI4PFO5WDI 6RST 7WDO 8U9IMP813L +5SCL 6SDA5A12NC 1WP 7VCC 8NC 3GND4U824CXX 30p30pX T 211MC1+1V+2C1-3C2+4C2-5V-6T2OUT 7R2IN8R2OUT9T2IN 10T1IN 11R1OUT 12R1IN 13T1OUT 14GND 15VCC 16U7MAX232E510uE310uE410uE210uR13100+5D11R11100+5D10D9+5R10100456U3B 7400C410NSW9int0C347UR71KTRIG2Q3R4C V o l t5THR6DIS7V C C8G N D1U4NE555KEY1123U3A 7400C210NFC11UFR6150KR5270KTRIG2Q3R4C V o l t5THR 6DIS7V C C8G N D1U2NE555R41KR2100+5S1Q19013234567891R110k*8EA/VP 31X119X218RESET 9RD 17WR16INT012INT113T014T115P101P112P123P134P145P156P167P178P0039P0138P0237P0336P0435P0534P0633P0732P2021P2122P2223P2324P2425P2526P2627P2728PSEN29ALE/P 30TXD 11RXD 10U18031D1SW123451R3150*8SW2D2SW3D3D4SW4TRIG2Q3R4C V o l t5THR6DIS7V C C8G N D1U5NE555R81KC547USW10int1C610NRO 1RE 2DE 3DI4GND5A 6B 7VCC 8U6RS485VCC +5L2L3L4L6L5L7L8L18910U3C 7400234567891R12150*8+5RXD 23248550ms 50ms f=1hz clk-offclk-on232OUT 232INX2X1+5485A485B RXDX2X1232IN>232OUT<TXDDOGSDASCL EN485DOG SDA SCL RESETT0T1INT0INT1RESETGNDVCCGND VCCGND VCC GND TTLOUT>TTLIN<DB9RX DB9TX+5T0+5+5T1+5P10P11P12P13P10P11P12P13+5+5INT0INT1EN485TXD P20P21P22P23P24P25P26P27P20P21P22P23P24P25P26P27图1 实验箱“基础型实验”部分电路图加了10K的上拉电阻；晶振为11.0592M。
基于51单片机的电子时钟设计
时钟的基本原理分析利用单片机定时器完成计时功能，定时器0计时中断程序每隔0.01s中断一次并当作一个计数，设定定时1秒的中断计数初值为100，每中断一次中断计数初值减1，当减到0时，则表示1s到了，秒变量加1，同理再判断是否1min钟到了，再判断是否1h到了。
为了将时间在LED数码管上显示，可采用静态显示法和动态显示法，由于静态显示法需要译码器，数据锁存器等较多硬件，可采用动态显示法实现LED显示，通过对每位数码管的依次扫描，使对应数码管亮，同时向该数码管送对应的字码，使其显示数字。
由于数码管扫描周期很短，由于人眼的视觉暂留效应，使数码管看起来总是亮的，从而实现了各种显示。
三，时钟设计分析针对要实现的功能，采用AT89S51单片机进行设计，AT89S51 单片机是一款低功耗，高性能CMOS8位单片机，片内含4KB在线可编程（ISP）的可反复擦写1000次的Flash只读程序存储器，器件采用高密度、非易失性存储技术制造，兼容标准MCS- 51指令系统及80C51引脚结构。
这样，既能做到经济合理又能实现预期的功能。
在程序方面，采用分块设计的方法，这样既减小了编程难度、使程序易于理解，又能便于添加各项功能。
程序可分为闹钟的声音程序、时间显示程序、日期显示程序，秒表显示程序，时间调整程序、闹钟调整程序、定时调整程序，延时程序等。
运用这种方法，关键在于各模块的兼容和配合，若各模块不匹配会出现意想不到的错误。
首先，在编程之前必须了解硬件结构尤其是各引脚的用法，以及内部寄存器、存储单元的用法，否则，编程无从下手，电路也无法设计。
这是前期准备工作。
第二部分是硬件部分：依据想要的功能分块设计设计，比如输入需要开关电路，输出需要显示驱动电路和数码管电路等。
第三部分是软件部分：先学习理解汇编语言的编程方法再根据设计的硬件电路进行分块的编程调试，最终完成程序设计。
第四部分是软件画图部分：设计好电路后进行画图，包括电路图和仿真图的绘制。
