船舶涂装通常工艺标准规范标准(20201211162525).docx
船舶涂装工艺技术

船舶涂装工艺为了提高船舶的涂装质量,加强对实际生产的工艺指导,特制定本规。
1 围本规规定了钢质船舶的工艺准备、人员、工艺要求、工艺过程和检验。
本规适用于新建钢质船舶的涂装,其他钢结构物涂装时也可参照使用。
2 规性引用文件CB/T 3513-93 船舶除锈涂装质量验收技术要求CB/T 3798-1997 船舶钢质舾装件涂装要求Q/SWS 42-017-2003 船舶膜厚管理工艺规ISO8501-1 未涂覆过的钢材在涂装油漆及和油漆有关产品前的预处理-表面清洁度的目视等级SSPC Vis 1-89 钢表面喷丸清理的目视标准SSPC Vis 3 动力或手动工具清理钢表面的目视标准3 工艺准备3.1 船用涂料的一般要求3.1.1 船用涂料应由专业涂料生产公司生产。
提供给船厂的每批涂料必须密封包装,包装桶上应印有产品名称、牌号、颜色、出厂批号、储存期等,进口涂料应有中文标识。
3.1.2 每批船用涂料必须附有质量保证书。
3.1.3 船用涂料的各项性能指标应符合涂料生产公司提供的产品说明书的规定。
3.2 船用涂料的代码为方便涂装设计的表达,各种船用涂料可以用1~3位英文字母作为代码。
涂料代码参见附录A(资料性附录)。
3.3 船体各部位涂层配套根据船体各部位所处环境的腐蚀条件,应选用合适的涂层配套。
涂层配套示例参见附录B(资料性附录)。
4 人员4.1 操作人员和检验人员应具备专业知识,并经过相关专业培训、考试或考核取得合格证书,方可上岗操作。
4.2 操作人员和检验人员应熟悉本规要求,并严格遵守工艺纪律和现场安全操作规程。
55工艺要求5.1 造船涂装工艺阶段:a)a)钢材预处理;b)b)分段涂装;c)c)总段涂装;d)d)船坞涂装;e)e)码头涂装;f)f)交船前涂装。
5.2 钢材预处理5.2.1 钢材预热温度控制在40℃左右。
5.2.2 经抛丸或喷丸除锈后的表面质量应符合CB/T 3513-93的要求。
5.2.3 钢材抛丸或喷丸除锈后应立即涂上车间底漆,车间底漆的厚度应符合涂装说明书的规定。
船舶涂装通用工艺标准AA

船舶涂装通用工艺目录1.主题内容和适用范围2.引用范围3.术语4.钢材预处理4.1 抛丸作业4.2 喷砂(丸)作业4.3 酸洗作业5.二次除锈处理5.1喷砂(丸)作业5.2动力工具除锈作业6.造船涂装6.1 表面处理6.2 喷涂作业6.3 涂料的喷涂工艺6.4 涂刷作业6.5 安全6.6 涂料6.7 膜厚6.8 涂装环境6.9 喷涂工装7.修船涂装7.1 作业前准备7.2 高压淡水冲洗7.3 除锈处理7.4 表面处理17.5 涂装8.船用家具涂装8.1 表面处理8.2 基础着色8.3 涂层着色8.4 涂层罩光8.5 各类涂料涂装的工艺步骤9.涂料涂层的防治和处理9.1 涂料储存过程中的防治和处理9.2 涂装过程中的防治9.3 涂层形成后的弊病处理10.涂装检验10.1 检验项目10.2 检验内容10.3 记录与会签2船舶涂装通用工艺1.主题内容本标准规定了修造船除锈涂装通用工艺原则。
2.适用范围a)本标准适用于各类新造船舶的除锈和涂装;b)本标准适用于船舶修理的除锈和涂装;c)本标准可参照于其他钢结构件的除锈和涂装;d)本标准适用于船用家具及可参照用于各类民用中、低档家具的涂装;e)本标准不使用于成品油船的货油舱的特殊涂装。
3.阐述顺序本标准将按如下七章排列顺序阐述:a)钢材预处理;b)二次除锈处理;c)造船涂装;d)修船涂装;e)船用家具涂装;f)涂料涂层弊病的防治和修整;g)涂装检查。
4.钢材预处理钢材预处理目前采用三种作业方式:抛丸、喷丸、酸洗。
a)抛丸作业4..1工艺要求4..1.1钢板流水线一般必须具备抛丸机、涂装机及附属设备。
作业前,应对设备进行一次检查,符合工艺要求后,方可开始作业。
a)抛丸机:抛丸、除尘、磨料循环等系统;b)涂装机:应能自动喷涂;1c)附属设备:有钢材行走装置、钢板校平机、除尘器、漆雾过滤器、自动油漆搅拌机、预热器、后加热器等组成。
这些设备可根据船厂的需要进行选择,但必须具有钢材行走装置和自动油漆搅拌机。
船舶涂装通常工艺标准规范标准

船舶涂装通用工艺规范前言为了提高本公司的涂装质量,加强对实际生产的工艺指导,结合本公司的实际情况,特制定本规范。
本规范的附录A、附录B均为资料性附录。
本规范于2003年10月首次制订;本规范由上海外高桥造船有限公司提出;本规范由设计部归口;本规范起草部门:涂装部本规范主要起草(编制):周斌何建平黄旭标检:杨峻审核:李兆刚本规范由总工程师南大庆批准。
1 范围本规范规定了钢质船舶的工艺准备、人员、工艺要求、工艺过程和检验。
本规范适用于新建钢质船舶的涂装,其他钢结构物涂装时也可参照使用。
2 规范性引用文件CB/T 3513-93 船舶除锈涂装质量验收技术要求CB/T 3798-1997 船舶钢质舾装件涂装要求Q/SWS 42-017-2003 船舶膜厚管理工艺规范ISO8501-1 未涂覆过的钢材在涂装油漆及和油漆有关产品前的预处理-表面清洁度的目视等级SSPC Vis 1-89 钢表面喷丸清理的目视标准SSPC Vis 3 动力或手动工具清理钢表面的目视标准3 工艺准备3.1 船用涂料的一般要求3.1.1 船用涂料应由专业涂料生产公司生产。
提供给船厂的每批涂料必须密封包装,包装桶上应印有产品名称、牌号、颜色、出厂批号、储存期等,进口涂料应有中文标识。
3.1.2 每批船用涂料必须附有质量保证书。
3.1.3 船用涂料的各项性能指标应符合涂料生产公司提供的产品说明书的规定。
3.2 船用涂料的代码为方便涂装设计的表达,各种船用涂料可以用1~3位英文字母作为代码。
涂料代码参见附录A(资料性附录)。
3.3 船体各部位涂层配套根据船体各部位所处环境的腐蚀条件,应选用合适的涂层配套。
涂层配套示例参见附录B(资料性附录)。
4 人员4.1 操作人员和检验人员应具备专业知识,并经过相关专业培训、考试或考核取得合格证书,方可上岗操作。
4.2 操作人员和检验人员应熟悉本规范要求,并严格遵守工艺纪律和现场安全操作规程。
55工艺要求5.1 造船涂装工艺阶段:a)a)钢材预处理;b)b)分段涂装;c)c)总段涂装;d)d)船坞涂装;e)e)码头涂装;f)f)交船前涂装。
涂装通用工艺规范(精编文档).doc

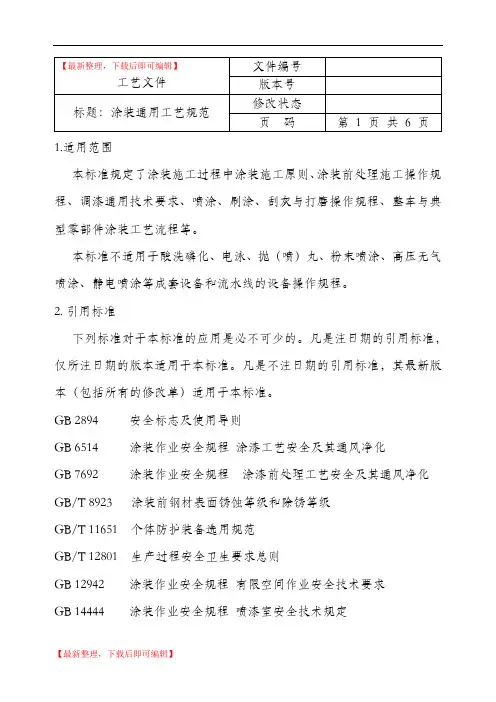

1.适用范围本标准规定了涂装施工过程中涂装施工原则、涂装前处理施工操作规程、调漆通用技术要求、喷涂、刷涂、刮灰与打磨操作规程、整车与典型零部件涂装工艺流程等。
本标准不适用于酸洗磷化、电泳、抛(喷)丸、粉末喷涂、高压无气喷涂、静电喷涂等成套设备和流水线的设备操作规程。
2. 引用标准下列标准对于本标准的应用是必不可少的。
凡是注日期的引用标准,仅所注日期的版本适用于本标准。
凡是不注日期的引用标准,其最新版本(包括所有的修改单)适用于本标准。
GB 2894 安全标志及使用导则GB 6514 涂装作业安全规程涂漆工艺安全及其通风净化GB 7692 涂装作业安全规程涂漆前处理工艺安全及其通风净化GB/T 8923 涂装前钢材表面锈蚀等级和除锈等级GB/T 11651 个体防护装备选用规范GB/T 12801 生产过程安全卫生要求总则GB 12942 涂装作业安全规程有限空间作业安全技术要求GB 14444 涂装作业安全规程喷漆室安全技术规定3 涂装施工原则3.1 涂装施工人员应经基础知识和专业培训并考核合格方能上岗操作。
3.2 涂装作业应满足GB 6514、GB 7692和GB/T 12801要求;施工环境、原材料、工具设备及操作工的劳动保护没达到要求不得施工。
3.3 前处理及上道工序不合格不得进行涂装施工,底漆不合格的零件不得打密封胶或刮灰处理。
3.4 零部件在涂装施工过程中不得交叉污染,离地高度应大于500mm。
4 涂装前处理施工操作规程4.1 薄板件涂装前处理4.1.1所有薄板件后续要求加工且未预处理的零件表面经除油、打磨、除锈、去氧化皮处理后喷涂预处理车间可焊型防锈底漆,漆膜厚度为20~25 m。
4.1.2 对于油污或锈蚀较为严重的零件,应在零件进入抛(喷)丸前进行人工除油或打磨处理,除油剂首选水溶性清洗剂,也可选用200#溶剂汽油;除锈用80目砂纸或0#砂布。
4.1.3漆烘干后,应用120~180目砂纸仔细打磨一遍,缝隙处应挤涂焊缝密封胶保护(碰焊件可预先打好碰焊胶);有缺陷的地方,可填补原子灰刮平。
船舶工程船体涂装技术规程

船舶工程船体涂装技术规程一、前言船舶工程船体涂装技术规程是为了规范船体涂装工作而制定的,旨在确保船体涂装质量,提高船舶使用寿命,保障海上安全。
本规程适用于各类船舶的船体涂装工作。
二、涂装前准备1. 清洁船体表面在涂装前,必须清洁船体表面,去除污垢、油脂、盐分等杂质,以确保船体表面光滑干净。
清洁方法包括机械清洗、化学清洗、水压清洗等,视情况而定。
2. 防腐处理在清洁后,必须进行防腐处理。
防腐处理方法包括热喷涂、防锈漆涂装等。
在防腐处理过程中,必须注意处理质量,确保防腐处理效果。
3. 涂装计划在进行涂装前,必须制定涂装计划,明确涂装区域、涂装方法、涂装材料等,以确保涂装工作有序进行。
涂装计划应根据船舶使用情况、气候条件等进行调整。
三、涂装工艺1. 底漆涂装底漆涂装是涂装工作的第一步,用于填充船体表面的毛孔和凹凸不平处,提高后续涂层的附着力。
底漆涂装应采用喷涂或滚涂方法,视情况而定。
2. 中间漆涂装中间漆涂装是在底漆涂装后进行的,用于增加船体表面的光滑度和美观度。
中间漆涂装应采用喷涂或滚涂方法,视情况而定。
3. 上光漆涂装上光漆涂装是最后一道涂层,用于保护船体表面和提高船体的美观度。
上光漆涂装应采用喷涂或滚涂方法,视情况而定。
四、涂装质量控制1. 涂层厚度控制涂层厚度是涂装质量的关键指标之一,应在涂装过程中进行实时监测和控制。
涂层厚度应符合涂层材料的规定要求。
2. 涂层粘结力检测涂层粘结力是涂装质量的另一个关键指标,应在涂装完成后进行检测。
涂层粘结力应符合涂层材料的规定要求。
3. 涂层外观检测涂层外观是涂装质量的重要指标之一,应在涂装完成后进行检测。
涂层外观应符合涂层材料的规定要求。
五、安全措施1. 呼吸防护在涂装过程中,应配备呼吸防护设备,以保护工人的呼吸系统。
2. 防护服装在涂装过程中,应穿戴防护服装,以保护工人的皮肤。
3. 防火措施在涂装过程中,应采取防火措施,以避免火灾事故的发生。
4. 通风措施在涂装过程中,应采取通风措施,以保持涂装工作区域的空气流通。
船体不移愣涂装工艺规范

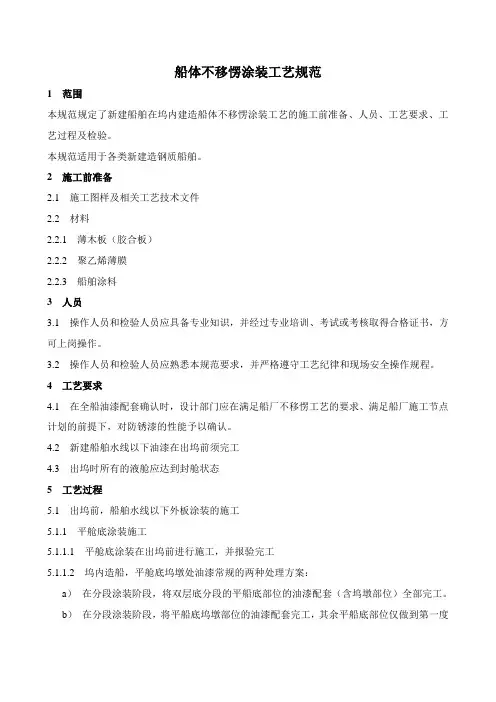

船体不移愣涂装工艺规范1 范围本规范规定了新建船舶在坞内建造船体不移愣涂装工艺的施工前准备、人员、工艺要求、工艺过程及检验。
本规范适用于各类新建造钢质船舶。
2 施工前准备2.1 施工图样及相关工艺技术文件2.2 材料2.2.1 薄木板(胶合板)2.2.2 聚乙烯薄膜2.2.3 船舶涂料3 人员3.1 操作人员和检验人员应具备专业知识,并经过专业培训、考试或考核取得合格证书,方可上岗操作。
3.2 操作人员和检验人员应熟悉本规范要求,并严格遵守工艺纪律和现场安全操作规程。
4 工艺要求4.1 在全船油漆配套确认时,设计部门应在满足船厂不移愣工艺的要求、满足船厂施工节点计划的前提下,对防锈漆的性能予以确认。
4.2 新建船舶水线以下油漆在出坞前须完工4.3 出坞时所有的液舱应达到封舱状态5 工艺过程5.1 出坞前,船舶水线以下外板涂装的施工5.1.1 平舱底涂装施工5.1.1.1 平舱底涂装在出坞前进行施工,并报验完工5.1.1.2 坞内造船,平舱底坞墩处油漆常规的两种处理方案:a)在分段涂装阶段,将双层底分段的平船底部位的油漆配套(含坞墩部位)全部完工。
b)在分段涂装阶段,将平船底坞墩部位的油漆配套完工,其余平船底部位仅做到第一度左右),剩余配套在出坞之前完工。
防污漆(50m5.1.1.3 坞墩部位完工油漆的保护a)每个坞墩上应垫一层薄木板(胶合板)或类似材料,再覆盖一层聚乙烯薄膜;b)在保证防污漆膜厚达到要求后,防止防污漆膜厚过厚,不超过规定膜厚的2倍;c)合拢吊装前应保证防污漆有足够的干燥时间;d)合拢吊装时应注意涂层的保护。
5.1.2 直船底涂装施工阶段工艺5.1.2.1 分段阶段,涂装至第一度防污漆。
5.1.2.2 总段阶段,进行合拢焊缝及油漆损坏处的修补。
5.1.2.3 船坞阶段,后续防污漆配套应在船舶出坞前的几周内涂装结束。
5.1.3 出坞前的修补a)对于坞墩下的漆膜损坏处,应移动该墩,进行相应部位配套的修补,并报验结束。
船舶涂装通用工艺

船舶涂装通用工艺随着现代造船模式的不断深入,以“壳、舾、涂”一体化的生产设计和生产组织形式,在现代造船生产中发挥着愈来愈重要的作用。
船舶涂装作为造船三大工艺支柱之一,它贯穿整个造船周期,在船舶建造的各个阶段,都有涂装施工,而船舶涂料与涂装所涵盖的内容也极为广泛。
一、适用范围本工艺作为船舶涂装的通用工艺,适用于船舶各个阶段的涂装施工,并作为一般性和总体性的工艺原则,具有通用性和指导性。
二、工艺内容1、表面处理在船舶涂料的施工中,正确的选择涂料品种固然是十分重要的,关系到涂料对船舶和钢铁结构的保护效果和使用寿命。
但是在涂料品种确定之后,更为重要的是钢铁的表面处理和施工工艺是否符合不同涂料品种的各自要求。
因为任何油漆不可能在处理不良的表面上发挥其最佳的功效。
在锈蚀、油渍等杂质沾污的表面上涂装油漆,任何油漆都将在短期内失效,这在物质和时间上都是一种浪费。
为了保证所用的船舶涂料和重防腐蚀涂料能发挥最佳的保护性能,对于钢板的表面处理是极其重要的,不能有丝毫的疏忽。
1.1钢材表面的预处理1.1.1除去附着于钢板表面的杂质,用稀释或清洗剂除去油脂等污垢。
1.1.2如有硫酸盐或腐蚀性盐类,应以清水洗净,以压缩空气吹干。
1.1.3在钢材预处理流水线上,以抛丸或喷砂除锈方法将氧化皮、铁锈及其他杂质清除干净,然后用真空吸尘器或经净化的压缩空气将钢材表面清除干净。
对于预处理的钢材在除锈质量达到要求后,必须立即涂装一道车间底漆,以防在储存、装配涂装过程中钢板生锈,并为涂装后道防锈漆保护好钢板的表面。
采用分段喷丸或喷砂除锈时,在整个分段的除锈质量达到要求后,可直接涂装第一道防锈漆,而不需要涂装车间底漆。
1.2涂有车间底漆的钢板表面处理(即二次除锈)将车间底漆表面的水、湿气、油腻、锈、锌盐和其他污垢用粉笔或记号笔画下记号:用清水洗净后再以溶剂擦试干净。
如果车间底漆的漆膜,因储存、运输、操作,滚轨、切割、焊接等过程中受到损坏并锈蚀时,应以喷砂(丸)、动力工具或园盘砂轮打磨机等清理损坏和锈蚀部份,在达到除锈质量的要求后,方可涂装第一道防锈漆。
船舶涂装通用工艺

船舶涂装通用工艺1目的为满足公司新造船适应最新规范要求,规范涂装建造流程,满足涂装前的完整性,使涂层损伤最小化,降低涂装成本,减少涂装风险,制定本工艺。
2 范围本工艺适用于在建和承接的所有类型的满足新规范要求的钢质船舶以及所有建造阶段影响涂装作业的各科室、部门。
3 通用工艺(本工艺涉及的涂装环境必须满足:相对湿度低于85%;钢板温度高于露点温度3度或以上;无风、雨、雪、雾、沙尘等不良环境,以下同)3.1 钢材预处理阶段通用工艺3.1.1 抛丸处理a. 对厚度≥6mm的所有钢板及型材的表面预处理,需经钢板预处理流水线抛丸除锈;b. 除锈标准为(SIS)Sa2.5级或SSPC-SP10,粗糙度必须控制在30-75μm范围(比较板中级);(参考:ASTM D4417-喷砂清理后钢材表面粗糙度的现场测试方法、SSPC-VIS1表面处理目测标准和定义—SSPC-SP10近于出白金属喷砂处理)c.所有经表面除锈处理后的钢材,应立即喷涂一度无机硅酸锌车间底漆(TH-2),DFT 为15-20μm,相当于光滑试板上的干膜厚度为20-25μm;d. 抛丸前检查钢板表面是否有油、油脂、异物、污物、化学污染物,如有按照规定清除;(参考:SSPC-VIS1表面处理目测标准和定义—SSPC-SP1溶剂清理)e.抛丸后检查抛丸后表面是否有漏抛丸,是否达到抛丸标准,检验粗糙度是否符合标准(比较板),必要时检验化学污染物是否符合标准;(Bresle贴片)(参考:表面清洁度评估试验)f. 喷涂底漆后检验干膜厚度是否符合,表面成膜是否均匀,是否有漏喷,车间底漆搅拌是否贯穿整个喷涂过程;g.喷枪喷幅、走速是否符合规定。
(参考《QXY4500钢材预处理生产线技术文件》)3.1.2 动力工具清理a.对于无法用流水线预处理的所有钢材,必须采用动力工具除锈,除锈等级为(SIS)St3 级或SSPC-SP11;(参考:SSPC-VIS1表面处理目测标准和定义—SSPC-SP11动力工具清理至裸露金属)b. 动力工具处理前检查钢板表面是否有油、油脂、异物、污物、化学污染物,如有按照规定清除;(参考:SSPC-VIS1表面处理目测标准和定义—SSPC-SP1溶剂清理)c.动力工具处理后检查待涂表面是否达到动力工具处理标准,必要时检验化学污染物是否符合标准;(Bresle贴片)d.动力工具处理后的钢材,应立即喷涂一度无机硅酸锌车间底漆(TH-2),DFT为15-20μm,相当于光滑试板上的干膜厚度为20-25μm;e. 喷涂底漆后检验干膜厚度是否符合,表面成膜是否均匀,是否有漏喷,车间底漆搅拌是否贯穿整个喷涂过程。
船舶修理涂装工艺标准

船舶修理涂装工艺标准文档仅供参考Q/GW广州文冲船厂有限责任公司标准Q/GW J106-船舶修理涂装工艺(报批稿)-××-××发布 -××-××实施广州文冲船厂有限责任公司标准化技术委员会·发布前言本规范自发布之日起生效。
本标准由广州文冲船厂有限责任公司标准化技术委员会提出。
本标准由广州文冲船厂有限责任公司技术中心归口。
本标准起草单位:修船事业部坞修工程部。
本标准主要起草人:高峰、张策本标准于 6月首次制订。
船舶修理涂装工艺1 范围本标准适用于钢质船舶修理过程中非密封舱室的钢板及钢结构除锈喷漆使用,其它钢结构物除锈喷漆时也可参照使用。
特种船舶、特殊要求的不在本标准范围之内。
2 规范性引用文件下列文件中的条款经过本标准的引用而成为本标准的条款。
凡是注日期的引用文件,其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准,然而,鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件,其最新版本适用于本标准。
CB 3375-1991 修船船体除锈质量要求CB/T 231-1998船舶涂装技术要求GB 8923-1988 涂装前钢材表面锈蚀等级和除锈等级GB 7691- 涂装作业安全规程安全管理通则3 喷砂除锈3.1 除锈等级钢材表面喷砂除锈分为四个等级,其文字表述如下:SA1.0 轻度的喷射或抛射除锈。
钢材表面应无可见的油脂和污垢,而且没有附着不牢的氧化皮、铁锈和油漆涂层等附着物。
SA2.0 彻底的喷射或抛射除锈。
钢材表面无可见的油脂和污垢,而且氧化皮、铁锈和油漆涂层等附着物已基本清除,其残留物应上牢固附着物。
SA2.5 非常彻底的喷射或抛射除锈。
钢材表面无可见的油脂、污垢、氧化皮、铁锈和油漆涂层等附着物,其残留物的痕迹应仅是点状或条纹状的轻微色斑。
SA3.0 使钢材表观洁净的喷射或抛射除锈。
船舶涂装作业一般要求

(8)严禁将防污漆、水线漆直接涂装在裸露金属表面或舱室内壁。
(9)在分段涂装时,严禁明火作业。高压无气喷涂必须严守操作规程并防止喷雾对环境污染。安装适当的通风设备,避免溶剂蒸发对人体的毒害和可能的火灾,同时保证施工质量。对狭小舱室进行涂装,必须人工通风、施工人员应戴防毒面具且连续作业不应超过半小时。
(12)船体部分的焊缝、铆钉在水密试验前,周围10mm内不涂漆;焊接前焊缝边50mm内不涂漆。涂装时应用纸或塑料薄膜掩蔽起来,涂装后及时清除。
(13)为了保证涂层质量,待涂膜充分干燥后,分段才能移动。移动时避免磕钊磨损涂膜。
(14)涂料施工前,施工单位要根据船舶各部位涂装面积、施工方式、基材等实际情况并参照以往的施工资料等因素,概算了所需涂料用量,并制定详细的施工方案。
1)涂装前,钢板的前处理严格达到二次除锈的有关标准,除油、除污,用溶剂擦拭表面,并应尽快涂漆,避免钢铁再度氧化锈蚀。
(2)根据船舶不同部位和不同的使用要求,选择合理的涂料品种及配套方案。各道涂料应按照产品使用说明书的要求进行施工。涂装前核对所有涂料品种、颜色、规格和型号是否符合涂装技术要求,检查涂料的质量及贮存期限,超过贮存期的涂料必须由具备检验资格的单位重新检验,合格后方可使用。
(3)必须按照要求使用稀释剂,一般不超过涂料用量的5%,涂料内不允许加入有害溶剂或颜料,使用前应调配均匀,并根据涂装方式的要求进行过滤。双组分涂料,要按比例加入固化剂,并能拌均匀,要有一定的活化期并在一定时间内用完。
(4)施工单位可根据涂料的性质、被涂物表面状态以及环境条件采用适宜的涂装方式,一般为刷涂、辊涂、有气喷涂、无气喷涂以及刮涂等施工方法。为提高效率和得到美观的涂膜,一般采用高压无气喷涂。但对于狭小舱室的涂装仍采用辊涂或手工刷涂。对流水孔、角铁反面,以及不容易喷涂到的部位用刷子、弯头刷等进行预涂装。对异金属接触部位及铆钉、焊缝和棱角处应先刷涂一遍,然后再喷涂。
船舶涂装通常工艺标准规范标准(20201211162525).docx

-/船舶涂装通用工艺规范前言为了提高本公司的涂装质量,加强对实际生产的工艺指导,结合本公司的实际情况,特制定本规范。
本规范的附录 A 、附录 B 均为资料性附录。
本规范于 2003 年 10 月首次制订;本规范由上海外高桥造船有限公司提出;本规范由设计部归口;本规范起草部门:涂装部本规范主要起草(编制):周斌何建平黄旭标检:杨峻审核:李兆刚本规范由总工程师南大庆批准。
1范围本规范规定了钢质船舶的工艺准备、人员、工艺要求、工艺过程和检验。
本规范适用于新建钢质船舶的涂装,其他钢结构物涂装时也可参照使用。
2规范性引用文件CB/T 3513-93船舶除锈涂装质量验收技术要求CB/T 3798-1997船舶钢质舾装件涂装要求Q/SWS 42-017-2003船舶膜厚管理工艺规范ISO8501-1未涂覆过的钢材在涂装油漆及和油漆有关产品前的预处理-表面清洁度的目视等级SSPC Vis 1-89钢表面喷丸清理的目视标准SSPC Vis 3动力或手动工具清理钢表面的目视标准3工艺准备3.1船用涂料的一般要求3.1.1船用涂料应由专业涂料生产公司生产。
提供给船厂的每批涂料必须密封包装,包装桶上应印有产品名称、牌号、颜色、出厂批号、储存期等,进口涂料应有中文标识。
3.1.2每批船用涂料必须附有质量保证书。
3.1.3船用涂料的各项性能指标应符合涂料生产公司提供的产品说明书的规定。
3.2船用涂料的代码为方便涂装设计的表达,各种船用涂料可以用1~3 位英文字母作为代码。
涂料代码参见附录 A(资料性附录)。
3.3船体各部位涂层配套根据船体各部位所处环境的腐蚀条件,应选用合适的涂层配套。
涂层配套示例参见附录 B(资料性附录)。
4人员4.1操作人员和检验人员应具备专业知识,并经过相关专业培训、考试或考核取得合格证书,方可上岗操作。
4.2操作人员和检验人员应熟悉本规范要求,并严格遵守工艺纪律和现场安全操作规程。
5 5工艺要求5.1造船涂装工艺阶段:a)a) 钢材预处理;b)b) 分段涂装;c)c) 总段涂装;d)d) 船坞涂装;e)e) 码头涂装;f)f) 交船前涂装。
船舶涂装作业安全规程主题内容与适用范围本标准

CB 3381-1991船舶涂装作业安全规程1 主题内容与合用范围本原则规定了船舶涂装作业中旳除锈、涂漆及其环境和操作人员旳安全规程。
本原则合用于建造和维修钢质船舶旳涂装作业, 海洋工程建造中旳涂装作业安全亦可参照使用。
2 引用原则GB 3787 手持式电动工具旳管理、使用、检查和维修安全技术规程GB 6515 涂装作业安全规程涂漆工艺通风净化GB 6514 涂装作业安全规程涂漆工艺安全GBJ 4 工业“三废”排放试行原则TJ 34 工业企业照明设计原则TJ 36 工业企业设计卫生原则TJ 37 工业建筑地面设计规范3 术语和定义3.1 涂装作业指钢材表面除锈和涂漆两项生产工艺过程。
3.2 特种涂装作业指船舶产品旳分段舱室在特定旳温度、湿度等特殊工艺条件下进行旳作业, 如下简称特涂。
3.3 涂装工场指一种完全封闭或半封闭旳、具有良好机械通风设备旳、专门用于喷涂工艺作业旳房间。
室内气流组织能防止漆雾、溶剂蒸气向外逸散, 并使其集中安全排放至室外。
3.4 密闭空间指仅有出口和入口所围成旳狭小空间。
如油柜、船舱以及顶部敞开而深度不小于1.2m自然通风不良旳空间。
3.5 涂漆作业区指实行涂漆施工所在旳场地、空间。
一般应包括如下范围:a.喷漆工场内部及排风管道内部, 涂料可以被直接喷到旳地方;b.被喷涂旳船舶舱室及其周围毗邻部位;c.钢材预处理流水线上封闭旳喷漆室内部空间;d.经企业安全消防部门确定旳其他涂漆工艺所在旳作业区域。
4 除锈4.1 手工除锈4.1.1 手工除锈指使用简朴工具或小型机械除锈工具除锈。
4.1.2 小型机械除锈重要使用风动打磨工具。
若使用手持式电动打磨工具时, 应符合GB 3787旳规定。
4.1.3 风动打磨工具(气动砂轮机)旳操作使用.a.砂轮片在安装前必须对其进行严格检查。
对于破碎、裂纹或因雨淋潮湿严重旳砂轮一律严禁使用;b.砂轮机在使用前应进行2min旳空载试转, 检查其平衡性, 确认无弹跳等不安全原因时才准许使用;c.操作时应严格控制砂轮机转速, 不准超越砂轮容许旳线旳速度;d.严禁操作者拆卸消音器和调整转速旳调整阀, 任何人不准站在砂轮转动旳切线方向;e.砂轮机工作时, 严禁用砂轮碰撞工件或用敲打方式来增长磨削刀。
船舶舾装件涂装技术要求

船舶舾装件涂装技术要求1.范围本标准规定了船舶舾装件的表面处理、油漆配套、上船安装前的涂装要求、舾装件安装后的涂装要求及检验要求,涂装施工参照主船体的涂装施工工艺。
本标准适用于本厂自制或外协制造的船舶钢质舾装件的涂装施工和检验。
本标准不适用于成品油船货油舱内的舾装件以及在涂装配套表中有指定配套的舾装件的涂装施工和检验。
风电项目或其他项目的铁舾装件的涂装施工和检验可以参照执行2.规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。
凡是注日期的引用文件,其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准。
GB/T 8923 涂装前钢材表面锈蚀等级和除锈等级(等同于ISO8501-1:1988)CB/T 3798-1997船舶钢质舾装件涂装要求CB/T 3513-93 船舶除锈涂装质量验收技术要求3.舾装件的表面处理和涂料3.1.舾装件原材料预处理要求凡用于舾装件制造的、厚度≥6mm的钢材,均需进行预处理。
3.2.舾装件涂装前表面处理要求3.2.1.由于特殊原因原材料厚度≥6mm的钢材未经预处理的舾装件,涂装前优先采用整体喷丸/喷砂处理,表面处理要求按GB/T8923达到Sa2.5级,钢表面无法进行磨料喷射处理的,则应采用酸洗或其他认可的处理方式处理到要求的等级(参考表1要求)。
3.2.2.原材料经过预处理并涂有车间底漆的舾装件,涂装前表面须进行二次除锈。
二次除锈可采用动力工具处理,有条件的也可采用喷丸/砂处理,二次除锈其要求按表1。
对于车间底漆基本完好的部位,除另有规定外,仅需清除车间底漆的粉化层、沾污物和白锈等表面污染物。
表1二次除锈要求3.3.涂料和涂装涂装施工前检查待涂表面,按照CB/T3513-93中5.2表面清理质量要求如下:3.3.1.大型舾装件上船安装前按照配套要求完成涂装(根据部位可留一度面漆不涂)。
3.3.2.小型舾装件或外购舾装件需进行表面处理后涂一度底漆,所采用的涂料代号、名称、颜色和干膜厚度要求按表2。
船舶涂装要求

一、表面清洁进行表面清洁的方法应根据实际情况灵活运用,现举例如下:除水:抽水,用布团、棉丝擦去水,或用除去油分和水分的压缩空气吹干。
除盐:采用清水冲洗干净,然后除去水分,使表面完全干燥。
除油:用清洁的、蘸有溶剂的布团或棉丝仔细擦去。
除尘:用毛刷扫净、压缩空气吹净或吸尘器吸净。
其它:待处理表面的锌盐、粉笔或油漆记号,以及其它杂质均应在二次除锈作业时先行除去。
二、 打磨除锈质量标准St2 —— 彻底的手工和动力工具清理。
在不放大的情况下进行检查时应无明显的油脂和污垢,并且没有附着不牢的氧化皮、锈和油漆涂层污物;St3 —— 非常彻底的手工和动力工具清理。
同St2,但表面处理要彻底得多,整个物面应具有金属基底的光泽。
三、 技术要领a. 焊缝区(对接焊缝、自动焊、手工焊、角焊缝等):除去焊道两侧的烧焦、起泡变色的涂膜及周围30~50mm的范围的涂膜(底层已受热损伤)b.烧损区(火工校正部位、加焊、切割边缘等):同上。
c.狭小部位(型材反面、流水孔、扶强材端部、)尽可能的除去表面的黑皮及黄锈。
d.磨材选择(砂皮盘、钢丝盘、束刷、砂轮等)。
e.其它锈蚀区域:除去锈蚀区域20~25mm范围的涂膜与黄锈(允许留下锈痕),上述区域周围20~30mm的涂层应成坡度(对周围﹥50µm而言)。
四. 喷沙质量标准a.Sa 2级——彻底的喷射清理。
在不放大的情况下进行检查时,表面无明显的油脂和污垢,并且几乎没有氧化皮、锈、油漆涂层和污物。
任何残留的玷污物应当是牢固附着的;d.Sa2.5级——非常彻底的喷射处理。
在不放大的情况下进行检查时,表面应无明显的油脂和污垢,并且没有氧化皮、锈、油漆涂层和污物。
任何残留的痕迹应仅呈点状或条纹状的轻微色斑的形式,整个金属表面呈银灰色;c.Sa3级——喷射清理至肉眼看上去是清洁的钢材,在不放大的情况下进行检查时,表面应无明显的油脂和污垢,并且没有氧化皮、锈、油漆涂层和污物。
该表面具有均匀的金属色泽,呈银白色。
船舶涂装方案

对全部高中资料试卷电气设备,在安装过程中以及安装结束后进行高中资料试卷调整试验;通电检查所有设备高中资料电试力卷保相护互装作置用调与试相技互术关,系电,力根通保据过护生管高产线中工敷资艺设料高技试中术卷资0配不料置仅试技可卷术以要是解求指决,机吊对组顶电在层气进配设行置备继不进电规行保范空护高载高中与中资带资料负料试荷试卷下卷问高总题中体2资2配,料置而试时且卷,可调需保控要障试在各验最类;大管对限路设度习备内题进来到行确位调保。整机在使组管其高路在中敷正资设常料过工试程况卷中下安,与全要过,加度并强工且看作尽护下可关都能于可地管以缩路正小高常故中工障资作高料;中试对资卷于料连继试接电卷管保破口护坏处进范理行围高整,中核或资对者料定对试值某卷,些弯审异扁核常度与高固校中定对资盒图料位纸试置,卷.编保工写护况复层进杂防行设腐自备跨动与接处装地理置线,高弯尤中曲其资半要料径避试标免卷高错调等误试,高方要中案求资,技料编术试写5交、卷重底电保要。气护设管设装备线备置4高敷、调动中设电试作资技气高,料术课中并3试中、件资且卷包管中料拒试含路调试绝验线敷试卷动方槽设技作案、技术,以管术来及架避系等免统多不启项必动方要方式高案,中;为资对解料整决试套高卷启中突动语然过文停程电机中气。高课因中件此资中,料管电试壁力卷薄高电、中气接资设口料备不试进严卷行等保调问护试题装工,置作合调并理试且利技进用术行管,过线要关敷求运设电行技力高术保中。护资线装料缆置试敷做卷设到技原准术则确指:灵导在活。分。对线对于盒于调处差试,动过当保程不护中同装高电置中压高资回中料路资试交料卷叉试技时卷术,调问应试题采技,用术作金是为属指调隔发试板电人进机员行一,隔变需开压要处器在理组事;在前同发掌一生握线内图槽部纸内故资,障料强时、电,设回需备路要制须进造同行厂时外家切部出断电具习源高题高中电中资源资料,料试线试卷缆卷试敷切验设除报完从告毕而与,采相要用关进高技行中术检资资查料料和试,检卷并测主且处要了理保解。护现装场置设。备高中资料试卷布置情况与有关高中资料试卷电气系统接线等情况,然后根据规范与规程规定,制定设备调试高中资料试卷方案。
船舶涂装工艺

船舶涂装工艺(总4页) -CAL-FENGHAI.-(YICAI)-Company One1-CAL-本页仅作为文档封面,使用请直接删除1 涂装前的二次除锈标准1.1对于车间底漆有明显损坏,以有锈蚀(如焊缝),应进行除锈清洁,对于完整的车间底漆,应在涂漆前清除其表面沉积物。
结构的棱边,锐角应打磨。
1.2二次表面处理之前应确认船体结构以完整,而且焊接、火工焊接、火工纠正,焊缝清理工作以及不影响涂装方便性的舾装工程按规定完工。
1.3在二次表面处理后可涂第一度漆,不能修补车间底漆。
2 涂装要求2.1涂装前应确认被涂部位的各项工作已完工并交验,被涂区域无不安全隐患。
在涂漆前的表面处理必须得到油漆厂家和船东的认可。
2.2涂装前应明确被涂部位的涂料配套、膜厚、施工条件、方法及工具设备的选择。
2.3对有水密、气密要求尚未进行密试的舱室内外角焊缝、补板内外焊缝以及分段大接头边缘约100mm不为何构件先不涂装,密试后再涂装。
2.4室内的铜、铝及其合金、不锈钢等有色金属,绝缘背面及衬里背面的镀锌件及排气管,不作涂装,室外的按照周围环境油漆。
2.5所有不须涂装的部件、设备、仪器、玻璃面、铭牌、标签牌、机械活动面等涂装前应采取稳妥的保护措施,仔细保护以免沾上油漆。
2.6原则上,涂装作业采用高压无气喷涂。
在区别颜色的区域,涂小构件或字母及凸出的边缘适用漆刷或滚刷。
2.7有关涂料的混合搅拌、稀释、储存期、涂装间隔等参考涂料厂家的“产品说明书”,当超过缩合、重合型涂料规定的涂装间隔时,必须对涂层表面进行拉毛等适当处理。
如有不符合或难以实现的施工条件,应由施工部门与涂料厂家及船东取得一致意见,在保证质量条件下施工。
2.8涂装前应检查涂料的质量是否合格。
2.9进行高压无气喷涂时,喷枪移动速度依施工条件及涂层厚度要求而异,被涂物与喷枪间的距离视压力、涂料、喷嘴、风速而异,一般取300~500mm 之间。
喷枪与被涂表面应保持垂直,喷枪移动应注意与被涂表面保持等距。
船舶涂装通用工艺规范

船舶涂装通用工艺规范SWS《船舶涂装通用工艺规范》选用标准:Q/SWS 42-030-20031 范围本规范规定了钢质船舶的工艺准备、人员、工艺要求、工艺过程和检验。
本规范适用于新建钢质船舶的涂装,其他钢结构物涂装时也可参照使用。
2工艺要求2.1造船涂装工艺阶段:a)钢材预处理;b)分段涂装;c)总段涂装;d)船坞涂装;e)码头涂装;f)交船前涂装。
2.2钢材预处理2.2.1钢材预热温度控制在40℃左右。
2.2.2经抛丸或喷丸除锈后的表面质量应符合CB/T 3513-93《船舶除锈涂装质量验收技术要求》的要求。
2.2.3钢材抛丸或喷丸除锈后应立即涂上车间底漆,车间底漆的厚度应符合涂装说明书的规定。
2.2.4涂有车间底漆的钢材必须待车间底漆干燥后才能起吊运输,因机械原因所破坏的车间底漆涂层应手工补涂。
2.3分段涂装2.3.1分段涂装必须在结构完整性交验和规定的分段预舾装工作完成以后进行。
2.3.2为便于磨料清理和通风换气,必要时,可在征得船东和船级社同意后,增设工艺孔。
2.3.3分段涂装结束后,应在涂层充分干燥后才能启运。
对分段中非完全敞开的舱室,应测定溶剂气体的浓度,在确认达到规定的合格范围后,才能启运。
2.3.4底部分段必须在外板的涂层充分干燥以后才能运送至总段平台或坞内合拢。
放置时,墩木处宜采用耐溶剂性能好的软性材料衬垫。
2.4总段涂装2.4.1总段涂装必须在总段结构完整性交验和规定的总段预舾装工作完成以后进行。
2.4.2总段合拢焊缝在涂料施工后,必须达到油漆说明书中规定的干燥时间,才可下坞合拢。
2.5船坞涂装2.5.1分段间的大接缝及分段涂装阶段未作涂装的水密焊缝,应在密性试验结束以后进行修补涂装。
2.5.2船舶下水后如果不再进坞,则水线以下的部位(包括水线水尺)应涂装完整。
2.5.3船体外板水线以上区域,面层涂料应在坞内阶段涂装。
涂装前,对舷旁排水孔应设置适当的临时导水管或木栓塞住排水孔,直至涂装结束,涂膜完全干燥为止。
船体涂装工艺

船体涂装工艺要求一、船体原材料表面处理要求(简称一次处理)1.船体外板、甲板板、舱壁板、舷墙板、上层建筑外板,内地板和组合型材等内部用板材,在下料前采用抛丸处理,达到瑞典除锈标准Sa2.5,并立即喷涂富锌车间底漆一度。
2.船体内部用型材等采用喷砂处理,达到瑞典除锈标准Sa2.5,并立即喷涂富锌车间底漆一度。
3.表面处理后,应尽快喷涂车间底漆,不允许在钢材表面出现返锈后在涂装。
二、已涂有底漆或其它涂料的船体表面处理(简称第二处理)1.已涂有底漆的船体表面如有缺陷,应按附表1进行处理。
2.已涂有底漆或其它涂料的船体表面,在进一步涂装时应进行二次处理,其等级标准应符合(CB*3230-85)的标准。
3.对涂装的船体部分表面的清洗质量等级详见《船体各部分油漆牌号、涂层数、干膜厚度一览表》。
三、油漆的准备1.选用的涂料必须符合规定的技术条件,不合格的涂料不允许用于施工。
2.开罐前,应首先检查油漆品种、牌号、颜色和贮存期限等是否与使用要求相符,稀释剂是否配套。
一旦开罐,就应立即使用。
3.油漆开罐后应充分搅拌均匀,环氧漆要加固化剂,彻底搅拌,注意混合时间,方可施工。
4.施工时,油漆如需稀释,应按油漆厂家的说明加入合适的稀释剂,加入量一般不超过涂料量的5%。
四、对涂装环境的要求1.不得在下雨、下雪、重雾、潮湿的气候条件下进行室外涂装作业。
2.不得在潮湿表面涂装。
3.湿度在85%以上,室外温度高于30℃、低于-5℃;钢板表面温度低于露点3℃,不能进行涂装作业。
4.不得在灰尘较多或污染严重的环境下施工。
五、对涂装施工的工艺要求1.船体涂装的施工方法按下列要求进行:a.船体外板、甲板、甲板室外板、舷墙内外、机舱舵桨花钢板以上部位采用喷涂方法进行。
b.对手工焊缝、角焊缝、型材背面、自由边先行预涂,方可喷漆。
c.其他部位采用刷涂和辊涂方法进行。
2.应严格按照《船体各部分油漆牌号、涂层数、干膜厚度一览表》进行施工。
3.涂漆必须在涂装表面清理符合要求,经专门人员检查,船东代表认可后方可进行。
船舶涂装作业安全规程

船舶涂装作业安全规程1 主题内容与适用范围本标准规定了船舶涂装作业中的除锈、涂漆及其环境和操作人员的安全规程。
本标准适用于建造和维修钢质船舶的涂装作业,海洋工程建造中的涂装作业安全亦可参照使用。
2 引用标准GB 3787 手持式电动工具的管理、使用、检查和维修安全技术规程GB 6515 涂装作业安全规程涂漆工艺通风净化GB 6514 涂装作业安全规程涂漆工艺安全GBJ 4 工业“三废”排放试行标准TJ 34 工业企业照明设计标准TJ 36 工业企业设计卫生标准TJ 37 工业建筑地面设计规范3 术语和定义3.1 涂装作业指钢材表面除锈和涂漆两项生产工艺过程。
3.2 特种涂装作业指船舶产品的分段舱室在特定的温度、湿度等特殊工艺条件下进行的作业,以下简称特涂。
3.3 涂装工场指一个完全封闭或半封闭的、具有良好机械通风设备的、专门用于喷涂工艺作业的房间。
室内气流组织能防止漆雾、溶剂蒸气向外逸散,并使其集中安全排放至室外。
3.4 密闭空间指仅有出口和入口所围成的狭小空间。
如油柜、船舱以及顶部敞开而深度大于1.2m自然通风不良的空间。
3.5 涂漆作业区指实施涂漆施工所在的场地、空间。
一般应包括以下范围:a.喷漆工场内部及排风管道内部,涂料可以被直接喷到的地方;b.被喷涂的船舶舱室及其周围毗邻部位;c.钢材预处理流水线上封闭的喷漆室内部空间;d.经企业安全消防部门确定的其他涂漆工艺所在的作业区域。
4 除锈4.1 手工除锈4.1.1 手工除锈指使用简单工具或小型机械除锈工具除锈。
4.1.2 小型机械除锈主要使用风动打磨工具。
若使用手持式电动打磨工具时,应符合GB 3787的规定。
4.1.3 风动打磨工具(气动砂轮机)的操作使用a. 砂轮片在安装前必须对其进行严格检查。
对于破碎、裂纹或因雨淋潮湿严重的砂轮一律严禁使用;b.砂轮机在使用前应进行2min的空载试转,检验其平衡性,确认无弹跳等不安全因素时才准许使用;c.操作时应严格控制砂轮机转速,不准超越砂轮允许的线的速度;d.严禁操作者拆卸消音器和调整转速的调节阀,任何人不准站在砂轮转动的切线方向;e.砂轮机工作时,严禁用砂轮碰撞工件或用敲打方式来增加磨削刀。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
-/船舶涂装通用工艺规范前言为了提高本公司的涂装质量,加强对实际生产的工艺指导,结合本公司的实际情况,特制定本规范。
本规范的附录 A 、附录 B 均为资料性附录。
本规范于 2003 年 10 月首次制订;本规范由上海外高桥造船有限公司提出;本规范由设计部归口;本规范起草部门:涂装部本规范主要起草(编制):周斌何建平黄旭标检:杨峻审核:李兆刚本规范由总工程师南大庆批准。
1范围本规范规定了钢质船舶的工艺准备、人员、工艺要求、工艺过程和检验。
本规范适用于新建钢质船舶的涂装,其他钢结构物涂装时也可参照使用。
2规范性引用文件CB/T 3513-93船舶除锈涂装质量验收技术要求CB/T 3798-1997船舶钢质舾装件涂装要求Q/SWS 42-017-2003船舶膜厚管理工艺规范ISO8501-1未涂覆过的钢材在涂装油漆及和油漆有关产品前的预处理-表面清洁度的目视等级SSPC Vis 1-89钢表面喷丸清理的目视标准SSPC Vis 3动力或手动工具清理钢表面的目视标准3工艺准备3.1船用涂料的一般要求3.1.1船用涂料应由专业涂料生产公司生产。
提供给船厂的每批涂料必须密封包装,包装桶上应印有产品名称、牌号、颜色、出厂批号、储存期等,进口涂料应有中文标识。
3.1.2每批船用涂料必须附有质量保证书。
3.1.3船用涂料的各项性能指标应符合涂料生产公司提供的产品说明书的规定。
3.2船用涂料的代码为方便涂装设计的表达,各种船用涂料可以用1~3 位英文字母作为代码。
涂料代码参见附录 A(资料性附录)。
3.3船体各部位涂层配套根据船体各部位所处环境的腐蚀条件,应选用合适的涂层配套。
涂层配套示例参见附录 B(资料性附录)。
4人员4.1操作人员和检验人员应具备专业知识,并经过相关专业培训、考试或考核取得合格证书,方可上岗操作。
4.2操作人员和检验人员应熟悉本规范要求,并严格遵守工艺纪律和现场安全操作规程。
5 5工艺要求5.1造船涂装工艺阶段:a)a) 钢材预处理;b)b) 分段涂装;c)c) 总段涂装;d)d) 船坞涂装;e)e) 码头涂装;f)f) 交船前涂装。
5.2钢材预处理5.2.1钢材预热温度控制在 40℃左右。
5.2.2经抛丸或喷丸除锈后的表面质量应符合CB/T 3513-93 的要求。
5.2.3钢材抛丸或喷丸除锈后应立即涂上车间底漆,车间底漆的厚度应符合涂装说明书的规定。
5.2.4涂有车间底漆的钢材必须待车间底漆干燥后才能起吊运输,因机械原因所破坏的车间底漆涂层应手工补涂。
5.3分段涂装5.3.1分段涂装必须在结构完整性交验和规定的分段预舾装工作完成以后进行。
5.3.2为便于磨料清理和通风换气,必要时,可在征得船东和船级社同意后,增设工艺孔。
5.3.3分段涂装结束后,应在涂层充分干燥后才能启运。
对分段中非完全敞开的舱室,应测定溶剂气体的浓度,在确认达到规定的合格范围后,才能启运。
5.3.4底部分段必须在外板的涂层充分干燥以后才能运送至总段平台或坞内合拢。
放置时,墩木处宜采用耐溶剂性能好的软性材料衬垫。
5.4总段涂装5.4.1总段涂装必须在总段结构完整性交验和规定的总段预舾装工作完成以后进行。
5.4.2总段合拢焊缝在涂料施工后,必须达到油漆说明书中规定的干燥时间,才可下坞合拢。
5.5船坞涂装5.5.1分段间的大接缝及分段涂装阶段未作涂装的水密焊缝,应在密性试验结束以后进行修补涂装。
5.5.2船舶下水后如果不再进坞,则水线以下的部位(包括水线水尺)应涂装完整。
5.5.3船体外板水线以上区域,面层涂料应在坞内阶段涂装。
涂装前,对舷旁排水孔应设置适当的临时导水管或木栓塞住排水孔,直至涂装结束,涂膜完全干燥为止。
5.5.4为防止不同涂层的交界处(如水线区与干舷区之间)不合理迭加,涂层应当按生产设计规定的顺序进行迭接。
5.5.5船体外板的脚手架、下水支架,如果有部分焊在外板上,下水前需切割拆除,磨平焊脚,做好修补涂装。
5.5.6船体外板涂装时,对牺牲阳极、声纳探测器、螺旋桨、外加电流保护用的电极等不需涂装的部位,作好遮盖,以免被涂料沾污。
5.5.7下水后处于水下部位的液舱内部的涂层,应在下水前修补涂装结束,否则应采取措施,在钢板温度高于露点3℃的条件下作修补涂装。
5.5.8水线、水尺、船名、港籍名以及船壳外的各种标记,应仔细刷涂,在出坞放水前应完全干燥。
5.6码头涂装5.6.1液舱内部涂装如果在船坞阶段未完成,需在码头阶段进行修补,则作业时应采取通风、除湿措施,严格防止舱壁结露。
5.6.2机舱舱底涂层修补工作应在试车前完成。
5.6.3室内甲板与露天甲板应在接近交船时进行涂装。
涂装施工时应分区进行,以免影响通行。
施工后的表面在涂层完全干燥以前要严禁人员通行。
涂层干燥后应铺上覆盖物,避免不必要的践踏。
5.7交船前涂装主要是修补涂装,涂膜在损伤后要及时进行表面处理,并修补油漆。
5.8舾装件涂装5.8.1舾装件,除规定不必涂漆之外(如不锈钢制品、有色金属制品、镀锌件等),上船安装前,都必须先经过表面处理和涂好防锈底漆或涂完面漆。
不允许未经表面处理和涂漆的钢质舾装件上船安装。
5.8.2舾装件上船安装前所涂的底漆或面漆应符合CB/T 3798-1997 的要求。
5.8.3外购设备或一般舾装件,应在订购时向制造厂提供表面处理和涂漆的技术要求。
对涂料品种、膜厚、颜色等均应作出规定,必要时应派质检人员前往检查验收。
5.8.4舾装件上船安装后,如果发生局部涂层破坏,应用同类型的涂料进行逐层修补。
5.8.5舾装件安装后,周围区域或部件涂装面漆时,应注意保护好不该涂漆的部位(如机械活动面、铭牌等)。
6工艺过程6.1涂装前表面处理6.1.1钢材预处理6.1.1.1钢材预处理流水线流程:清洁、预热、抛丸除锈、自动涂装、后加热、钢板运输。
6.1.1.2钢材在原材料阶段的表面预处理(一次除锈),可采用抛丸、喷丸或酸洗方式进行。
6.1.1.3 厚度大于或等于 6mm的钢板、型材,应采用抛丸流水线进行预处理,也可采用喷丸方式进行预处理;厚度小于 6mm的钢板、型材,可在薄板抛丸流水线上预处理或采用酸洗方式除锈,也可在组装成部件、分段以后采用喷丸方式进行除锈;管材可根据具体情况采用喷丸或酸洗方式除锈。
6.1.1.4钢材表面预处理前应除去表面的油污、水分和杂物。
6.1.1.5抛丸或喷丸可采用钢丸、钢丝段、棱角砂等磨料。
6.1.1.6抛丸或喷丸后的表面,必须清除所附着的丸粒、灰尘等杂物。
6.1.1.7未经预处理的钢材在组成部件、分段后,如果以喷丸方式进行除锈,其表面质量应与相应部位的二次除锈质量相当。
6.1.1.8酸洗除锈后的表面质量应符合 CB/T 3513-93 的要求。
6.1.1.9按 6.1.1.7 、 6.1.1.8规定除锈后的表面应及时涂上规定的防锈底漆。
6.1.2二次表面处理6.1.2.1结构表面缺陷处理处理因切割焊接装配后产生的问题。
对结构表面缺陷处理至少包括以下内容:a)a) 锐边打磨光滑;b)b) 粗糙焊缝打磨光顺;c)c) 飞溅和焊渣的去除和打磨;d)d) 裂缝和凹坑;e)e) 表面缺陷,如起鳞;f)f) 手工焊缝打磨光顺;g)g) 钢板的切割边打磨光顺。
结构表面缺陷处理要求及具体方法可参见表1。
表 1 结构表面缺陷处理要求及具体方法项目处理要求及具体方法对于压载舱和淡水舱区域,(0.5~1.0mm斜面)锐边在船体车间用打磨枪或砂1C 盘片进行一度打磨。
焊接飞溅层析咬口项目手工焊气割表面-/上述以外区域,锐边保留。
1、1、冲砂前用打磨枪或尖锤等除去飞溅。
(a)2、2、冲砂后发现的飞溅:a)a) 用尖锤或铲刀去除;(b)b) b)对于尖的飞溅,(c)用砂盘片或者打磨枪磨平;c)c) 平的飞溅可不必处理。
任何层析都要用打磨枪或者砂盘片去除。
当咬口深度超过 1 毫米,而宽度小于深度时,根据需要用焊接或打磨处理。
表1(续)处理要求及具体方法对于不规则或有过多锐边的手工焊缝用砂盘片或打磨枪处理。
对于很不规则的表面用砂盘片或打磨枪处理。
6.1.2.2溶剂清洗清除钢板表面所有可见油类、油脂、污垢和其他可溶性污物。
若有厚重的油脂,可先用工具除去,再用表 2 的方法除去剩下的油脂。
表 2溶剂清洗的方法项目油脂水溶性污物,如盐分-/清洗方法备注用水清洗淡水加入去污剂,压力 <70Mpa,淡水漂洗蒸汽清洗淡水,如果加入了去污剂,要用淡水漂洗乳液清洗淡水漂洗碱液清洗铝、锌和某些金属涂层易受强碱腐蚀。
用淡水漂洗许多有机溶剂对健康是有害的。
如果用抹有机溶剂清洗布清洁,必须多次更换,否则油脂不会清除,反而会在溶剂挥发后在表面留下油膜用水清洗使用淡水,压力 <70Mpa蒸汽清洗淡水漂洗碱液清洗铝、锌和某些金属涂层易受强碱腐蚀。
用淡水漂洗6.1.2.3二次除锈6.1.2.3.1二次除锈的主要方式为喷丸(砂)除锈和动力工具除锈。
6.1.2.3.2应尽量在天气情况良好时和室内工场进行二次除锈作业,除锈结束后应清除表面的油污、尘埃等异物,并应及时涂上规定的底漆。
6.1.2.3.3二次除锈作业时,对各部位的具体工艺要求见表3。
表 3二次除锈工艺要求作业部位焊缝区烧损区自然锈蚀区车间底漆完好区型钢的反面、角隅、边缘等作业困难区作业工具一般要求a) a)喷丸a)除去焊道两侧烧焦、b)b) 风动砂纸盘和风起泡、变色的涂膜及周围动钢丝刷30~ 50mm的范围内底层已受热损伤的涂膜b) 除去焊道表面及两侧的黑皮、黄锈a)喷丸a) 除去烧焦、起泡、变b)风动砂纸盘和风动钢色的涂膜及周围30 ~丝刷50mm的范围内底层已受热损伤的漆膜b) 涂层厚度大于50μm时,上述区域周围25~30mm范围内的涂层应形成坡度a) 喷丸a) 除去锈蚀区及周围b)风动砂纸盘和风动钢20~ 25mm范围内的涂膜丝刷与黄锈b)涂层厚度大于50μm时,上述区域周围25~30mm范围内的涂层应形成坡度a)喷丸a)轻度喷丸或用风动工b)风动砂纸盘和风动钢具轻度打磨,除去原车间丝刷底漆表面的白锈b)轻度打毛与表面清理c)特殊部位根据有关涂料的技术要求处理a)喷丸尽可能除去表面黑皮及b)小型风动除锈工具黄锈c)手工工具6.1.2.3.4船体各部位二次除锈等级应符合规格书中的有关要求。
6.1.2.3.5规格书中经常出现的喷射国际标准要求见表4。
表 4喷射除锈等级国际标准ISO 8501-1SSPC Vis 1-89NACE描述在不放大的情况下进行观察时,表Sa3SP 5, 金属出白级喷1面应无可见的油脂和污垢,并且没射清理有氧化皮、铁锈、油漆涂层和异物。
该表面应具有均匀的金属光泽。
在不放大的情况下进行观察时,表SP10, 近似出白级喷面应无可见的油脂和污垢,并且没Sa2.52有氧化皮、铁锈、油漆涂层和异物。
