混凝土结构设计原理-材料及性能教材

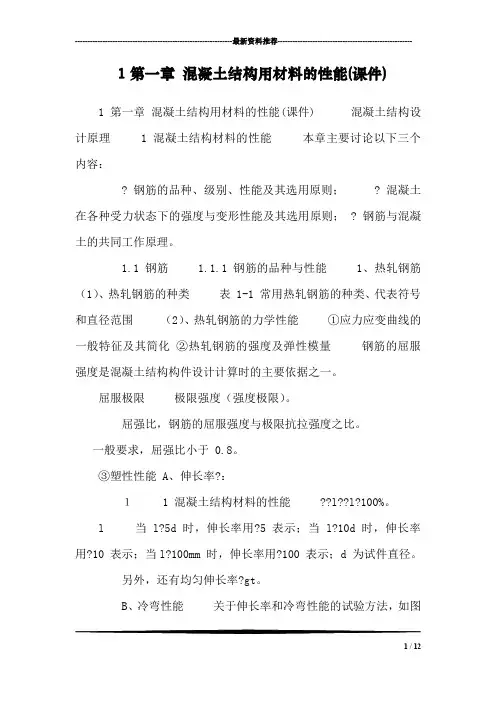

1第一章 混凝土结构用材料的性能(课件)_0
---------------------------------------------------------------最新资料推荐------------------------------------------------------ 1第一章混凝土结构用材料的性能(课件)1 第一章混凝土结构用材料的性能(课件) 混凝土结构设计原理 1 混凝土结构材料的性能本章主要讨论以下三个内容:? 钢筋的品种、级别、性能及其选用原则; ? 混凝土在各种受力状态下的强度与变形性能及其选用原则; ? 钢筋与混凝土的共同工作原理。
1.1 钢筋 1.1.1 钢筋的品种与性能 1、热轧钢筋(1)、热轧钢筋的种类表 1-1 常用热轧钢筋的种类、代表符号和直径范围(2)、热轧钢筋的力学性能①应力应变曲线的一般特征及其简化②热轧钢筋的强度及弹性模量钢筋的屈服强度是混凝土结构构件设计计算时的主要依据之一。
屈服极限极限强度(强度极限)。
屈强比,钢筋的屈服强度与极限抗拉强度之比。
一般要求,屈强比小于 0.8。
③塑性性能 A、伸长率?:1 1 混凝土结构材料的性能 ??l??l?100%。
l 当 l?5d 时,伸长率用?5 表示;当 l?10d 时,伸长率用?10 表示;当l?100mm 时,伸长率用?100 表示;d 为试件直径。
另外,还有均匀伸长率?gt。
B、冷弯性能关于伸长率和冷弯性能的试验方法,如图1 / 121-4、1-5 所示。
2、中高强钢丝和钢绞线(1)、中高强钢丝和钢绞线的力学性能(2)、中高强钢丝和钢绞线的种类(3)热处理钢筋。
3、冷加工钢筋冷加工钢筋,是指在常温下,采用某种工艺对热轧钢筋进行加工得到的钢筋。
常用的加工工艺有,冷拉、冷拔、冷轧和冷轧扭等四种工艺。
(1)、冷拉钢筋,如图 1-8 所示。
(2)、冷拔钢筋,如图 1-9、1-10 所示。
(3)、冷轧带肋钢筋,如图 1-11 所示。
(4)、冷轧扭钢筋,如图 1-12 所示。

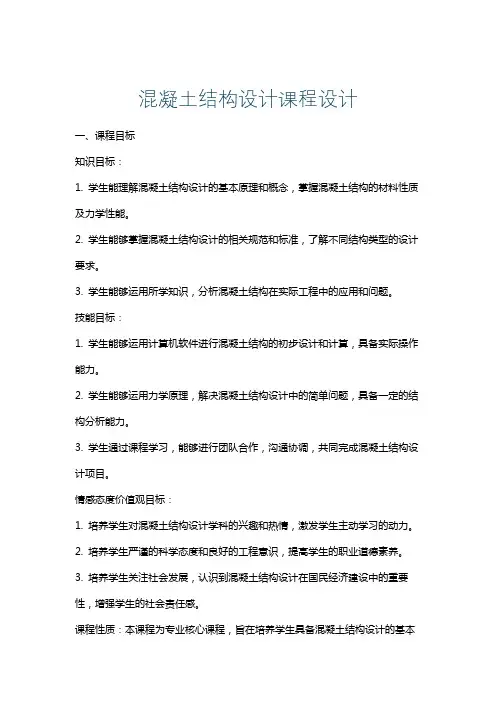

混凝土结构设计课程设计
混凝土结构设计课程设计一、课程目标知识目标:1. 学生能理解混凝土结构设计的基本原理和概念,掌握混凝土结构的材料性质及力学性能。
2. 学生能够掌握混凝土结构设计的相关规范和标准,了解不同结构类型的设计要求。
3. 学生能够运用所学知识,分析混凝土结构在实际工程中的应用和问题。
技能目标:1. 学生能够运用计算机软件进行混凝土结构的初步设计和计算,具备实际操作能力。
2. 学生能够运用力学原理,解决混凝土结构设计中的简单问题,具备一定的结构分析能力。
3. 学生通过课程学习,能够进行团队合作,沟通协调,共同完成混凝土结构设计项目。
情感态度价值观目标:1. 培养学生对混凝土结构设计学科的兴趣和热情,激发学生主动学习的动力。
2. 培养学生严谨的科学态度和良好的工程意识,提高学生的职业道德素养。
3. 培养学生关注社会发展,认识到混凝土结构设计在国民经济建设中的重要性,增强学生的社会责任感。
课程性质:本课程为专业核心课程,旨在培养学生具备混凝土结构设计的基本理论和实践能力。
学生特点:学生为土木工程专业大三学生,已具备一定的力学和材料科学基础,具有较强的学习能力和实践欲望。
教学要求:结合课程性质和学生特点,注重理论与实践相结合,提高学生的实际操作能力和解决问题的能力。
在教学过程中,注重启发式教学,引导学生主动思考,培养学生的创新意识和团队合作精神。
通过课程学习,使学生能够达到上述课程目标,为将来从事混凝土结构设计工作打下坚实基础。
二、教学内容1. 混凝土结构设计基本原理:包括混凝土材料的力学性能、混凝土结构耐久性、结构设计的基本原则和方法。
教材章节:第一章 混凝土结构设计基本原理2. 混凝土结构设计规范与标准:介绍国内外混凝土结构设计规范、标准及其应用。
教材章节:第二章 混凝土结构设计规范与标准3. 混凝土结构类型及设计方法:包括梁、板、柱、墙、基础等结构的设计计算方法。
教材章节:第三章 混凝土梁设计;第四章 混凝土板设计;第五章 混凝土柱设计;第六章 混凝土剪力墙设计;第七章 基础设计4. 混凝土结构设计实例分析:分析典型混凝土结构工程案例,使学生了解实际工程中的应用和问题。
混凝土结构设计原理课件第二章
3)轴心抗拉强度
混凝土的轴心抗拉强度可以采用直接轴心受拉的试 验方法来测定,但由于试验比较困难,目前国内外主要 采用圆柱体或立方体的劈裂试验来间接测试混凝土的轴 心抗拉强度。
F
压
a
2020/2/20
拉
压
F
劈裂试验
f sp
2F
a2
6 2.1 混凝土的物理力学性能
第二章 钢筋和混凝土的材料性能
压强度fc时,试验机中集聚的弹性应变能大于试件所能吸收的
应变能,会导致试件产生突然脆性破坏,只能测得应力-应变 曲线的上升段。
采用等应变速度加载,或在试件旁附设高弹性元件与试件 一同受压,以吸收试验机内集聚的应变能,可以测得应力-应 变曲线的下降段。
2020/2/20
8 2.1 混凝土的物理力学性能
上。e ×10-3
6
8
10 2.21 混凝土的物理力学性能
第二章 钢筋和混凝土的材料性能
强度等级越高,线弹性段 越长,峰值应变也有所增 大。但高强混凝土中,砂 浆与骨料的粘结很强,密 实性好,微裂缝很少,最 后的破坏往往是骨料破坏, 破坏时脆性越显著,下降 段越陡。
不同强度混凝土的应力-应变关系曲线
式中: k1为棱柱体强度与立方体强度之比,对不大
于C50级的混凝土取76,对C80取0.82,其间按线性
插值。k2为高强混凝土的脆性折减系数,对C40取1.0,
对C80取0.87,中间按直线规律变化取值。0.88为考虑 实际构件与试件混凝土强度之间的差异而取用的折减系 数。
2020/2/20
5 2.1 混凝土的物理力学性能
考虑到实际结构构件制作、养护和受力情况,实际 构件强度与试件强度之间存在差异,《规范》基于安全 取偏低值,规定轴心抗压强度标准值和立方体抗压强度 标准值的换算关系为:
混凝土结构设计原理1-6章
8.2 钢筋混凝土构件的裂缝宽度验算 8.3 钢筋混凝土构件的截面延性 8.4 混凝土结构的耐久性 思考题 习题 第9章 预应力混凝土构件 9.1 预应力混凝土的基本概念 9.2 张拉控制应力与预应力损失 9.3 后张法构件端部锚固区的局部承压验算 9.4 预应力混凝土轴心受拉构件的计算
• 9.5 预应力混凝土受弯构件的计算 • 9.6 部分预应力混凝土及无粘接预应力混凝 土结构简述 • 9.7 预应力混凝土构件的构造要求 • 思考题 • 习题 • 第10章 混凝土结构按我国《公路桥涵规范》 的设计原理 • 10.1 半概率极限状态设计法及其在《公路 桥涵规范》中的应用
图2.8 混凝土强度随龄期增长曲线
实线—在潮湿环境下 虚线—在干燥环境下
图2.9 混凝土棱柱体抗压试验
图2.10 混凝土的轴心抗压强度
fc值与fcu值的关系
• 3)混凝土受压破坏机理
图2.11 X光观测裂缝发展示意图
(a)荷载前 (b)破坏荷载的65% (c)破坏荷载的85% (临界荷载时) (d)破坏荷载
• ④板、墙、壳中分布钢筋的保护层厚度不应小于10 mm;梁、柱中箍 筋和构造钢筋的保护层厚度不应小于15 mm; • ⑤处于二类环境中的悬臂板,其上表面应另作水泥砂浆保护层或采取 其他保护措施; • ⑥有防火要求的建筑物,其保护层厚度尚应符合国家现行有关防火规 范的规定。
图2.5 钢筋冷拉后的拉伸σ-ε曲线
图2.6 冷拔低碳钢丝受拉的σ-ε曲线
• • • •
(2)冷拔 2.1.5 混凝土结构对钢筋性能的要求 (1)强度 (2)塑性
• • • • • • •
(3)可焊性 (4)与混凝土的粘接力 2.2 混凝土 2.2.1 混凝土的强度 (1)混凝土的抗压强度 图2.7 混凝土立方体的破坏情况 1)立方体抗压强度 fcu,k (a)不涂润滑剂 (b)涂润滑剂 2)轴心抗压强度设计 值 fc
混凝土结构设计原理
绪论钢筋与混凝土能共同工作的原因:(1)钢筋和混凝土之间存在有良好的粘结力,在荷载作用下,可以保证两种材料协调变形,共同受力;(2)钢筋与混凝土具有相近的温度线膨胀系数(钢材为 1.2×10-5,混凝土为(1.0~1.5)×10-5),因此当温度变化时,两种材料不会产生过大的变形差而导致两者间的粘结力破坏;(3)混凝土对钢筋具有一定的保护作用。
第一章钢筋混凝土材料的物理力学性能1.立方体抗压强度fcu,k>轴心抗压强度fck>轴心抗拉强度ftk2.双向应力状态或三向应力状态:(1)双向压应力作用下,一向的抗压强度随另一向压应力的增加而增加;双向拉应力作用下,混凝土一向抗拉强度基本上与另一向拉应力的大小无关。
即双向受拉的混凝土强度与单向受强度基本一样:一向受拉一向受压时,无论是抗拉强度还是抗压强度都要降低。
(2)在三向受压状态中,由于侧向压应力的存在,混凝土受压后的侧向变形受到了约束,延迟和限制了沿轴线方向的内部微裂缝的发生和发展,因而极限抗压强度和极限压缩应变均有显著的提高,并显示了较大的塑性。
2.混凝土在荷载的长期作用下,其变形随时间而不断增长的现象称为徐变。
3.徐变的影响因素(1)内在因素是混凝土的组成和配比。
骨料的刚度(弹性模量)越大,体积比越大,徐变就越小。
水灰比越小,徐变也越小。
构件尺寸越大,徐变越小。
(2)环境影响包括养护和使用条件。
受荷前养护的温湿度越高,水泥水化作用越充分,徐变就越小。
采用蒸汽养护可使徐变减少(20~35)%。
受荷后构件所处的环境温度越高,相对湿度越小,徐变就越大。
4.收缩:混凝土在空气中硬化时体积会缩小,这种现象称为混凝土的收缩。
5.钢筋按力学性能分为:一类是具有明显的物理屈服点的钢筋(软钢)另一种是无明显的物理屈服点的钢筋(硬钢)。
6.混凝土结构对钢筋性能的要求:○1强度:钢筋应具有可靠的屈服强度和极限强度,钢筋的强度越高,钢材的用量越少。
钢筋混凝土结构原理1材料的物理力学性能
第1章 材料的物理力学性能 3 硬钢的应力—应变曲线
石家庄铁路职业技术学院
d ——极限抗拉强度 e ——极限应变
条件屈服强度: 取残余应变为0.2%所对应的应力作为无明显流幅钢筋
的强度限值,通常称为条件屈服强度。
1.1 钢筋的物理力学性能
第1章 材料的物理力学性能 4 钢筋的应力—应变简化模型
1.1 钢筋的物理力学性能
第1章 材料的物理力学性能 1 钢筋的种类及符号说明
预应力钢筋的屈服强度
种类
钢绞线
1×3 1×7
消除应力钢丝 热处理钢筋
光面螺旋肋
刻痕 40Si2Mn 48Si2Mn
45Si2Cr
石家庄铁路职业技术学院
符号
φS
φP φH φI
fptk 1860 1720 1570 1860 1720 1770 1670 1570 1570
fpy
f'py
1320
1220 390
1110
1320 390
1220
1250
1180 410
1110
1110 410
φHT
1470 1040 400
1.1 钢筋的物理力学性能
第1章 材料的物理力学性能 2 软钢的应力—应变曲线
石家强度 e ——极限应变 ob ——弹性阶段 bc ——屈服阶段 cd ——强化阶段 de ——破坏阶段
影响因素:
尺寸效应:尺寸越大,内部缺陷较多, 强度较低。 加载速度:加载速度越快,强度越低。
端部约束:涂润滑油 ,强度降低。
1.2 混凝土的物理力学性能
第1章 材料的物理力学性能 1 立方体抗压强度
石家庄铁路职业技术学院
混凝土结构设计原理(沈蒲生)课件 1 第一章:材料性能
弯起钢筋端部加水平段锚固
在纵筋端部焊锚板 将钢筋焊在预埋件上
中南林业科技大学
手工弯:
AB R (1.25d 0.5d ) 5.5d DC AB 3d AC 5.5d 3d (1.25d d ) 6.25d
中南林业科技大学
混凝土结构设计原理.第一章
机械弯:
中南林业科技大学
混凝土结构设计原理.第一章
表面带肋 端部焊横向钢筋 端部加箍筋 采用高强砼
中南林业科技大学
混凝土结构设计原理.第一章
砼强度 立方体抗压强度(强度等级)
1.标准尺寸:150×150×150mm 2.养护条件:20°±3℃,湿度≥90%;28d 3.加荷方法:加荷速度0.15~0.25MPa/s, 垫板不涂油或垫橡胶板。 4.强度保证率:95% ,f = -1.645 5.非标准试块强度换算系数: 200×200×200mm: 1.05;100×100×100mm:0.95 6〞×12〞圆柱体:1.20 (1〞=2.54cm) 6〞×12〞棱柱体:1.32 6.分级:C15,C20,C25,C30,C35,C40,C45,C50, C55,C60,C65,C70,C75,C80 (高强混凝土),共14个等级 2或MPa C —— Concrete, 单位: N/mm 中南林业科技大学
影响砼强度的主要因素 1.原材料的品质
2.水灰比及水泥用量 3.龄期
中南林业科技大学
混凝土结构设计原理.第一章
砼的变形
一次加载
0→A:近似弹性 A→B:非线性 B→C:体积增大
C→D:破坏
中南林业科技大学
普通砼:0=0.002 cu=0.0033 0 ↗, cu 高强砼: ↘
混凝土结构设计原理(课件)
高性能混凝土的研究和应用,使得混凝土 结构的性能更加优异,满足了更加复杂和 多样化的工程需求。
02 混凝土结构设计基本原则
结构设计原则
01
02
03
04
Hale Waihona Puke 结构完整性确保混凝土结构在各种工况下 的整体性,避免出现裂缝、断
裂等损伤。
承载能力
根据预期的载荷和应力要求, 设计混凝土结构的承载能力。
耐久性
考虑环境因素和预期使用寿命 ,确保混凝土结构在使用期间
工现场进行搅拌、浇注和养护的混凝土构件。
按受力特点分类
混凝土结构可以分为框架结构、剪力墙结构、框架-剪力墙结构等。框架结构的受力特 点是主要承受横向和纵向的荷载,通过梁和柱的连接实现;剪力墙结构的受力特点是主 要承受横向荷载,通过剪力墙的连接实现;框架-剪力墙结构的受力特点是结合了框架
和剪力墙的特点,形成了一种混合结构形式。
05 混凝土结构设计中的问题 及解决措施
混凝土裂缝问题及解决措施
总结词
混凝土裂缝是混凝土结构设计中 常见的问题,会导致结构承载能
力下降和耐久性降低。
原因分析
混凝土裂缝产生的原因包括施工过 程控制不当、结构设计不合理、材 料质量不合格等。
解决措施
针对不同原因采取相应的解决措施, 如加强施工过程控制、优化结构设 计、选用优质材料等。
混凝土结构发展历程
19世纪中叶
20世纪初
随着水泥和混凝土技术的发展,混凝土开 始被应用于建筑和桥梁工程中。
钢筋混凝土的发明和应用,使得混凝土结 构的强度和稳定性得到了显著提高。
20世纪50年代
21世纪初
预应力混凝土的出现,进一步提高了混凝 土结构的承载能力和耐久性,为现代大型 混凝土结构的建造奠定了基础。
《混凝土结构设计原理》教学大纲
《混凝土结构设计原理》教学大纲课程编号:T1330021课程中文名称:混凝土结构设计原理课程英文名称:Design Theory for Concrete Structure总学时:56 讲课学时:52 实验学时:4授课对象:土木工程学院本科生先修课程:工程制图材料力学结构力学建筑材料房屋建筑学建筑荷载与作用一、课程教学目的本课程是高等学校土木工程专业的主干专业课之一,是理论密切联系实践的工程类课程,所学内容与其它各门结构课程的学习紧密联系,也是工作中应用最多、最广的专业知识,并对学生在专业方向的进一步学习和发展起到至关重要的决定性作用。
因此,从某种意义上讲,《混凝土结构设计原理》课程的教学质量将直接反映土木工程专业的毕业生质量。
本课程特点是以理论分析为依据,注重科学试验,但其理论的严密性较差。
因此,在培养学生掌握基本构件的力学性能及设计方法的同时,要密切联系工程实践,逐步培养学生应用理论性和逻辑性很强的数学、力学知识来分析、解决工程中的具体问题,能灵活掌握影响结构性能的主要因素。
此外,通过本门课程的学习,要培养学生严谨、一丝不苟的工作态度和不断进取、努力创新的钻研精神。
二、教学内容及基本要求绪论(共2学时)钢筋混凝土结构一般概念及其特点,钢筋混凝土结构的发展概况及其应用。
本课程的主要内容、任务及学习方法。
第一章材料的力学性能(共6学时)钢筋:钢筋的成分、种类和级别,钢筋的应力--应变曲线,钢筋的塑性性能。
混凝土:立方体抗压强度,影响混凝土强度的因素,轴心抗压强度,轴心抗拉强度,复杂应力状态下混凝土的强度。
混凝土的变形:混凝土一次短期加载时的应力--应变性能,不同混凝土强度等级及不同加载速度时混凝土的应力--应变关系,混凝土的横向变形系数。
混凝土的变形模量。
混凝土在重复荷载下的变形性能。
混凝土的徐变,混凝土的收缩。
钢筋与混凝土之间的粘结性能,粘结应力。
第二章钢筋混凝土结构的设计方法(共4学时)建筑结构的功能要求,结构的极限状态,结构设计方法概述。
混凝土结构设计原理
混凝土结构设计原理首先,结构力学原理是混凝土结构设计的基础。
结构力学原理包括静力学原理、弹性力学原理和塑性力学原理等。
静力学原理是研究物体受力平衡的原理,对混凝土结构设计来说,要根据结构的荷载和受力情况进行合理的受力分析和设计。
弹性力学原理是研究物体在荷载作用下的变形和应力分布规律的理论,对于混凝土结构设计来说,需要根据混凝土材料的弹性特性来确定结构的刚度和变形,并确保结构在承受荷载时不超过弹性限度。
塑性力学原理是研究物体变形和破坏的塑性特性的理论,对于混凝土结构设计来说,需要考虑结构在超过弹性限度后的变形和破坏过程,并采取适当的构造措施来保证结构的安全性。
其次,混凝土材料力学性能原理是指混凝土材料在荷载作用下的力学性能规律。
混凝土是一种复杂的多相材料,包括水泥浆胶、骨料和孔隙等组分。
混凝土材料力学性能原理包括流变性能、抗压性能、抗弯性能、抗剪性能和抗拉性能等。
流变性能是指混凝土材料在外力作用下的变形和应力变化规律,主要包括刚性、非线性和损伤等特性。
抗压性能是指混凝土材料在受压加载下的强度和变形性能,受约束条件和加载方式的影响较大。
抗弯性能是指混凝土材料在受弯矩加载下的强度和变形性能,受板材厚度和剪跨比的影响较大。
抗剪性能是指混凝土材料在剪切力作用下的强度和变形性能,受配筋方式和横向约束条件的影响较大。
抗拉性能是指混凝土材料在拉应力作用下的强度和变形性能,受配筋方式和取样位置的影响较大。
最后,结构施工工艺原理是混凝土结构设计的施工过程和方案。
结构施工工艺原理包括混凝土浇筑、固化和养护等工序。
混凝土浇筑工艺是指混凝土在模板内的浇筑方式和过程,要保证浇筑质量和构件形状的一致性。
混凝土固化工艺是指混凝土在浇筑后的硬化过程,需要根据混凝土强度发展规律和结构加载方式来确定固化时间和强度需求。
混凝土养护工艺是指混凝土在固化过程中的保湿和保温措施,以提高混凝土的强度和耐久性。
综上所述,混凝土结构设计原理涉及结构力学原理、混凝土材料力学性能原理和结构施工工艺原理等多个方面。
混凝土结构设计原理第七版pdf
混凝土结构设计原理第七版pdf
混凝土结构设计原理第七版是由Peter Fleming和John Bungey共同
编写,旨在提供一个全面的指导,介绍混凝土结构设计中的各种方法及其
计算。
本书的第七版将讨论最新的Eurocode文件,如EN 1992-1-1:2004,以及在混凝土结构设计中的最新发展。
本书主要内容涵盖混凝土结构设计原理,混凝土材料特性,混凝土结
构精确计算,建筑设计与管理,以及混凝土结构的技术应用等。
第一部分
介绍混凝土的材料特性,介绍了混凝土的性能和行为,以及如何确定和评
价它们。
第二部分重点介绍了混凝土结构的设计原理,以及使用不同种类
和形状的混凝土结构单元,如梁、拱形、柱、圆柱、圆环等。
第三部分涉
及混凝土结构的技术应用,包括使用各种复合材料的混凝土结构,如混凝
土复合结构,以及制定有效的施工程序和维护计划,以保证混凝土结构的
长期可靠性和安全性。
本书提供了一个全面的总结,介绍混凝土结构设计中的各种方法及其
计算。
它提供了最新的Eurocode文件、现代桥梁设计技术、混凝土增强
结构设计等的知识,以及建筑物行为和设计安全的全面讨论。
混凝土结构设计原理教案
混凝土结构设计原理教案一、教学目标1. 了解混凝土结构的基本概念、材料性能及设计原则。
2. 掌握混凝土结构的受力分析、截面设计及承载力计算。
3. 熟悉混凝土结构的设计规范及构造要求。
4. 能够运用所学知识进行简单的混凝土结构设计。
二、教学内容1. 混凝土结构的基本概念1.1 混凝土结构的定义1.2 混凝土结构的分类1.3 混凝土结构的特点及应用2. 混凝土结构材料性能2.1 混凝土的性能指标2.2 钢筋的性能指标2.3 混凝土与钢筋的粘结性能3. 混凝土结构的受力分析3.1 基本受力状态3.2 受力分析方法3.3 荷载及其组合4. 混凝土结构的截面设计4.1 受弯构件的截面设计4.2 受压构件的截面设计4.3 受拉构件的截面设计5. 混凝土结构的承载力计算5.1 承载力计算的基本原理5.2 受弯构件的承载力计算5.3 受压构件的承载力计算5.4 受拉构件的承载力计算三、教学方法1. 讲授法:讲解基本概念、原理、方法和步骤。
2. 案例分析法:分析实际工程案例,加深对混凝土结构设计原理的理解。
3. 讨论法:组织学生分组讨论,提高解决问题的能力。
4. 实践操作法:引导学生进行结构设计软件的操作,增强实践能力。
四、教学准备1. 教材:混凝土结构设计原理相关教材。
2. 课件:制作精美的课件,辅助讲解。
3. 结构设计软件:如AutoCAD、Revit等。
4. 工程案例:收集相关的工程案例,用于分析讨论。
五、教学评价1. 课堂问答:检查学生对基本概念、原理的理解。
2. 练习题:布置课后练习题,检验学生掌握程度。
3. 课程设计:组织学生进行混凝土结构设计实践,评估设计能力。
4. 期末考试:全面测试学生对混凝土结构设计原理的掌握。
六、混凝土结构的耐久性设计6.1 耐久性的概念与要求解释混凝土结构耐久性的含义。
讨论耐久性设计对结构寿命的重要性。
介绍耐久性设计的基本要求。
6.2 混凝土的侵蚀与碳化描述混凝土侵蚀的类型及其影响因素。
混凝土结构设计原理(第五版)
第1章 绪论1.1 钢筋混凝土梁破坏时的特点是:受拉钢筋屈服,受压区混凝土被压碎,破坏前变形较大,有明显预兆,属于延性破坏类型。
在钢筋混凝土结构中,利用混凝土的抗压能力较强而抗拉能力很弱,钢筋的抗拉能力很强的特点,用混凝土主要承受梁中和轴以上受压区的压力,钢筋主要承受中和轴以下受拉区的拉力,即使受拉区的混凝土开裂后梁还能继续承受相当大的荷载,直到受拉钢筋达到屈服强度以后,荷载再略有增加,受压区混凝土被压碎,梁才破坏。
由于混凝土硬化后钢筋与混凝土之间产生了良好的粘结力,且钢筋与混凝土两种材料的温度线膨胀系数十分接近,当温度变化时,不致产生较大的温度应力而破坏二者之间的粘结,从而保证了钢筋和混凝土的协同工作。
1.2 钢筋混凝土结构的优点有:1)经济性好,材料性能得到合理利用;2)可模性好;3)耐久性和耐火性好,维护费用低;4)整体性好,且通过合适的配筋,可获得较好的延性;5)刚度大,阻尼大;6)就地取材。
缺点有:1)自重大;2)抗裂性差;3)承载力有限;4)施工复杂;5)加固困难。
1.3 本课程主要内容分为“混凝土结构设计原理”和“混凝土结构设计”两部分。
前者主要讲述各种混凝土基本构件的受力性能、截面设计计算方法和构造等混凝土结构的基本理论,属于专业基础课内容;后者主要讲述梁板结构、单层厂房、多层和高层房屋、公路桥梁等的结构设计,属于专业课内容。
学习本课程要注意以下问题:1)加强实验、实践性教学环节并注意扩大知识面;2)突出重点,并注意难点的学习;3)深刻理解重要的概念,熟练掌握设计计算的基本功,切忌死记硬背。
第2章 混凝土结构材料的物理力学性能2.1 ①混凝土的立方体抗压强度标准值f cu,k 是根据以边长为150mm 的立方体为标准试件,在(20±3)℃的温度和相对湿度为90%以上的潮湿空气中养护28d ,按照标准试验方法测得的具有95%保证率的立方体抗压强度确定的。
②混凝土的轴心抗压强度标准值f ck 是根据以150mm ×150mm ×300mm 的棱柱体为标准试件,在与立方体标准试件相同的养护条件下,按照棱柱体试件试验测得的具有95%保证率的抗压强度确定的。
混凝土结构设计原理教材
混凝土结构设计原理教材
《混凝土结构设计原理》是国内基础教材之一,由西安建筑科技大学土木工程系马瑾著,主要从工程力学、材料力学和结构力学等角度讲述混凝土结构设计的原理和方法,内容涉及混凝土的物理力学性质、应力状态和应变特性、混凝土结构受力分析、抗震设计原理、梁、柱、墙的设计等方面。
本教材旨在为土木工程、建筑工程等相关专业的学生提供全面系统的知识框架,帮助学生掌握混凝土结构设计的基本原理,培养学生的设计能力和实际应用能力。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
9
钢筋混凝土结构的优点 钢筋混凝土结构的缺点
10
§1-2 混凝土
混凝土的性质: 非匀质、各向异性、离散性、抗压强度高的 弹塑性材料。 其破坏是由于内部微裂缝引起的。
11
microcracks
hydrated cores
C-S-H
C-S-H
Capillary pore
=28d
F A
4000 300 200
A a) B
A-A
200 210
300
4000
B
316
b)
B-B
5
素砼梁 极限荷载 P=8kN 梁的开裂即等于破坏:
由砼抗拉强度控制,
Mu = Mcr
极限弯矩 开裂弯矩
破坏性质:脆性
6
钢筋混凝土梁的表现 开裂不等于破坏!受拉钢筋替代。极限荷载P=36kN
Mu >>13
混凝土强度等级:
常用等级:C15,C20, C25,C30, C35, C40,
C45,C55, C60,C65 ,C70, C75, C80
一般将C50以下称为普通砼,C50及以上称为高强砼
14
混凝土立方体抗压强度与试验方法有着密切的关系。
图1-3 立方体抗压强度试件
深刻理解混凝土在一次单调加载作用下受压应力-应变曲线。
了解普通热轧钢筋的强度和变形,掌握普通热轧钢筋的强度级别和品 种。
理解钢筋与混凝土之间的粘结性能及其机理。
3
1.1 钢筋混凝土结构的基本概念
4
例:一跨度为4m,跨中作用集中荷载的简支梁,梁截 面尺寸200×300mm,混凝土为C20。如图所示:
1 0.5 2
21
结论
双向受压,抗压强度提高,最多可达 1.27 fc 左右; 双向受拉,抗拉强度影响不大;
一向受拉,另一向受压,抗压强度要降低。 抗拉强度要降低。
22
正应力和剪应力共同作用下:
混凝土的抗压强度: 由于剪应力的存在而降低。 混凝土的抗剪强度: 随拉应力增大而减小 随压应力增大而增大 (< 0.6fc ) 当压应力在0.6fc左右时,抗剪强度达到最大, 压应力>0.6fc 后,则由于内裂缝发展明显,抗剪强度将随压应 力的增大而减小。
150mm×150mm×300mm的 试件为标准试件。
f 0.76f
c
cu
图1-4
h/b对抗压强度的影响
17
3)轴心抗拉强度 f t
Tensile Strength
混凝土的轴心抗拉强度可以采用直接轴心受拉的试验 方法来测定,但由于试验比较困难,目前国内外主要采 用圆柱体或立方体的劈裂试验来间接测试混凝土的轴心 抗拉强度。
1%mm
12
1.2.1 混凝土的强度
1)混凝土立方体抗压强度 fcu
混凝土的立方体抗压强度是按规定的标准试件 和标准试验方法得到的混凝土强度基本代表值。 每边边长为150mm的立方体为标准试件。 标准试件在20℃±2℃的温度和相对湿度在95% 以上的潮湿空气中养护28d,依照标准制作方法和 试验方法测得的抗压强度值(以MPa为单位)作为
fcu<C30 fcu≥C30 0.3~0.5MPa/s 0.5~0.8MPa/s
16
2)混凝土轴心抗压强度(棱柱体抗压强度) 棱柱体试件(高度大于截面边长的试件)的受力状态更 接近于实际构件中混凝土的受力情况。 按照与立方体试件相同条件下制作和试验方法所得的棱 柱体试件的抗压强度值,称为混凝土轴心抗压强度,用符 号fc表示。 混凝土的轴心抗压强度试验以
破坏性质:延性
由此得出钢筋和混凝土结合的有效性:
大大提高结构的承载力 结构的受力性能得到改善
7
图1-2 素混凝土和钢筋混凝土轴心受压构件的受力性能比较 a) 柱的压力——混凝土应变曲线;b) 素混凝土柱; c) 钢筋混凝土柱
钢筋的作用是代替混凝土受拉(受拉区混凝土出现裂缝后)或协 助混凝土受压。
第一章 钢筋混凝土结构的基本概念 及材料的物理力学性能
1
本章目录
1.1 钢筋混凝土结构的基本概念
1.2 混凝土 1.3 钢筋
1.4 钢筋与混凝土之间的粘结
2
教学要求
理解钢筋混凝土结构的概念和混凝土中配置受力钢筋的作用。
理解混凝土的立方体抗压强度,轴心抗压强度和抗拉强度概念,了解 混凝土的弹性模量、徐变和收缩变形。
F
压
a
拉 压
2F ft 2 a
也可以用圆柱体进行劈拉试验
F
劈拉试验
18
砼的抗拉强度很低,
ft (1 8 ~ 1 18) f c
随混凝土强度等级的提高,抗拉强度的增长 慢于抗压强度的增长。
ft 0.26( fcu )
23
19
4) 砼在多轴应力状态下的强度
4) Concrete strength under combination of multiple stresses
15
▲ 尺寸效应 尺寸大,中部侧向约束小,强度值偏低。 尺寸小,中部侧向约束大,强度值偏高。 尺寸不标准时应加以修正。 非标准试件修正系数 100×100×100 0.95 200×200×200 1.05
▲ 加荷速度的影响 加荷速度越快,强度值越高; 加荷速度越慢,强度值越低。 一般每秒钟压应力增量为
(1)bidirectional stresses
Biaxial loading device
20
1 / fc
1.2 1.0 0 .1 0 .8 0 . 6 0 . 4 0 . 2 0 .2
0
2 / fc
1
0 .4
2 1.27 f c
2
2
0 .6
1
0 .8 1.0 1.2
max 1 1.27 f c
8
钢筋与混凝土共同工作的三要素
1. 混凝土与钢筋之间有可靠的粘结力,二者在荷载作用下能
协调地共同受力、共同变形。
2. 二者的温度线膨胀系数相近,不会由于温度变化产生较
大的温度应力而破坏粘结力。
钢筋
st = 1.2 10–5
混凝土 ct =( 1.0 ~ 1.5 ) 10–5
3. 呈碱性的混凝土可以保护钢筋免遭锈蚀,使钢筋混凝土
a)立方体试件的受力;b)承压板与试件表面之间未涂润滑剂时;c)承压板与试件表面之间涂润滑剂时
▲ 套箍作用 立方体抗压强度试验,试块的受力状态,加压板与砼 接触面间产生摩阻力形成环箍效应。 端部砼单元体处于三向受压,由于试块高度小,中部砼也受到较大的 侧向约束,处于三向受压,强度提高。
规定采用的方法是不加油脂润滑剂的试验方法。
