proe简化表示的使用
简化表示
使用简化表示管理组件的显示（2007-01-24 17:32:30 ）简化表示加快组件再生、检索和显示时间，使设计更为高效。
简化表示可用于控制系统检索和显示组件的哪个成员，只保留您需要的信息。
为了演示简化表示，我们以“simrep.asm”为例如图1所示。
在此示例中，处理组件时没有必要显示螺栓。
在大型模型中，进程中不需要的元件会消耗内存资源（RAM 和交换或虚拟内存）。
∙从主菜单中选择“视图”>“视图管理器”>“简化表示”>“新建”，以创建组件的简化表∙输入此简化表示的名称每个简化表示都会获指定一个缺省规则。
此规则定义了组件中的所有对象的缺省设置。
定义缺省规则：∙加亮所需的简化表示∙从“视图管理器”对话框中选择“属性>>”（请参见图2）在 P ro/ENGINEER 中，缺省规则可以是：主表示 - 除非另有指定，否则包含所有元件图形表示 - 除非另有指定，否则在图形表示中包含所有元件几何表示 - 除非另有指定，否则在几何表示中包含所有元件排除元件 - 除非另有指定，否则排除所有元件缺省表示是“主表示”，而规则是“排除”。
要排除所有螺栓：∙从“视图管理器”对话框中选择“编辑”>“重定义”∙从“模型树”或图形窗口中选择螺栓。
在模型树中，每个元件的名称旁边会出现“排除”∙单击此复选标记以接受指定的更改并退出，然后单击“关闭”（结果如图3所示）∙也可以创建规则来选择要排除或包含的元件：∙设置简化表示，从“视图管理器”中选择“编辑”>“重定义”∙选择“设置规则操作”按钮∙单击“添加用来定义表示内容的新条件”的加号按钮∙单击“条件”单元格，从右键菜单中选择“新建”（如图4和图5所示）∙∙∙∙∙∙“规则编辑器”对话框将打开，以指定选择条件（请参见图6）注意：缺省规则也可以是“排除元件”，此时只会包含块和盖零件。
缺省规则以首选项和组件大小为基础 - 如果组件非常大且无需看到大部分元件，则使用排除表示将只需选择那些应包含在表示中的零件。
proe-隐藏显示的技巧(装配图中隐藏不想显示的零件)
如何将proe装配图中的不想显示的零件进行隐藏，具体有两种小方法。
第一种，在模型树设置里面点击设置，选择树列，在数列的类型里面选择简化表示，简化表示里面会有缺省表示及自己建立的相关表示。
特别提示，自己建立的跟缺省的是没有关系的，在选择排除的时候注意是自己在缺省表示里，还是在自己新建的表示里！否则容易出现，自己选择了排除，可实际是没有按照自己的选择显示，前提是自己没弄清楚目前的显示模式。
下面图解，供参考
第二种方法跟第一种一样的道理，只是界面不一样。
我们先点击界面上的视图管理器，然后选择简化表示状态，在简化表示下选择新建，新建后会自动出来一种显示状态，鼠标中键进行确认，然后出来简化表示的对话框，默认的状态是所有的零部件都是不显示，所以我们第一步需要将最顶端的对勾取消掉，以便使得所有零件都显示，然后再选择自己需要排除的。
下面图解，供参考
注意一下，上面的是在proe4.0的状态下制作的。
具体请根据实际情况而定！可能语言描述部分不太好，请结合图片进行学习，谢谢大家！。
要创建简化表示
以下来自PROE5。
0 帮助文件要创建简化表示1.在打开的组件中，单击或“视图”(View)▶“视图管理器”(View Manager)。
“视图管理器”(View Manager) 对话框打开，显示“简化表示”(Simp Rep) 选项卡。
2. 单击“新建”(New)。
出现简化表示的缺省名。
接受名称或者键入一个新名称，然后按ENTER 键。
“元件选择器”随即打开。
注意缺省情况下，所有元件的表示状态都由顶级组件的表示状态衍生而来。
3. 选取一个或多个元件并使用以下方式之一设置它们的简化表示类型：●从对话框的左窗格中右键单击“元件选择器树”中要简化表示的元件，然后从快捷菜单中选择一种“表示”(Representation) 或“替代”(Substitute) 类型。
●在“元件选择器”预览窗口中右键单击要简化的元件，并且从快捷菜单中选择“表示”(Re presentation) 或者“替代”(Substitute) 类型。
●单击“选取”(Select)▶“查找”(Find)，打开“搜索工具”(Search Tool) 对话框。
搜索各元件。
●单击“选取”(Select)▶“在主窗口中选取”(Select in main window) 以在图形窗口中选取元件。
●单击或清除“元件选择器树”中元件旁边的复选框，以包括或排除元件。
●单击“表示类型”(representation type) 列并从列表中选择一种表示类型。
包含在简化表示中的元件会显示在预览窗格中。
4. 单击“确定”(OK)。
新表示将被添加到“视图管理器”(View Manager) 中的简化表示列表中，并将被设置为活动表示。
5. 单击“关闭”(Close) 退出“视图管理器”(View Manager)。
退出PROE 时要保存PRT文件，否则简化表示不被保存关于元件选择器用户界面通过“视图管理器”(View Manager) 访问元件选择器。
它用于在组件中创建或重新定义简化表示。
proe工程制图常用操作设置操作汇总
proe工程制图常用操作设置操作汇总Proe工程制图实用操作汇总一、球标标注方法球标的标注是在装配工程图环境中进行的，插入球标的步骤如图1所示：1、点击“表—bom球标”“创建球标”弹出如下对话框2、根据实际需要来制作球标：点击“显示全部”将在主视图上显示全部部件球标，“根据试图”，则在你所选取的视图上显示全部部件球标，“根据原件”，则显示你所选取的原件的图标。
在实际制作球标的过程中，有时候会无法显示全部球标，这时，可将不能创建的部件三维图打开，按F12按钮，将其重新生成，完成后更新视图，则可完成球标的制作！球标制作完成后，在明细栏可显示全部明细，但有时候为了更改的需要，往往会需要预留一些明细出来，这样可以通过如下操作来完成：（一）、选中最后一个明细栏，点击“表—编页”弹出如下对话框点击“设置延拓”和其他默认选项后，在明细栏上方根据实际需要点击大概预留的明细栏宽度，则可显示预留的明细栏！二、有关明细表的处理在很多情况下，明细栏自动生成以后，很难满足我们的需要，比如顺序不是我们所要以及想改变球标的位置和顺序，这样就需要我们重新设置明细栏的顺序。
1、点击“表—重复区域—固定索引”弹出如下对话框：选取你需要改变的明细后，弹出“输入记录的索引”后，你可以输入你所需要的明细序号，比如你想把序10变成序1，你就可以按上述方法，先点击明细10，然后在“输入记录的索引”对话框输入10，中建即可，非常方便。
在制图的过程中，有时候会发现明细栏少了一项，比如明细10后就是12了，11丢失了，通过普通创建球标的方法依然解决不了，怎么办呢？可以试试下面的方法：打开丢失的三维模型，按F12重新修正，点击“表—bom球标—创建球标—根据试图”，选中丢失的原件按中键完成，会提示说明此丢失原件已经被固定，只是因为其他原因没有显示出来，这时你首先需要将其撤销固定，具体操作“表—重复区域—固定索引”点击明细后，在弹出的对话框选“不固定”然后输入11，这样就取消了11的固定索引，重新按正常的方法创建球标即可。
Proe培训教材电子教案第8章
系统提示：“选取要重排序的特征。多个特征必 须是连续顺序。” • 在绘图窗口或模型树中选择要调整的特征。 • 此时信息栏会提示该特征的可能排序范围，如 图8-32所示。
图8-32 信息栏会提示排序特征可能排序的范围
• 单击【完成】选项，系统 显示〖重新排序〗菜单，如 图8-33所示。在该菜单中， 选择【之前】或【之后】选 项，以确定所选择的特征要 移动到系统提示的某特征之 前或之后。
或删除。隐含的特征可通过恢复命令进行恢复，而删除的 特征将不可恢复。 • 一般在如下场合对特征进行隐含： • 通过隐含、隐藏其他特征，使当前工作区只显示目前的 操作状态。 • 在“零件”模式下，零件中的某些复杂特征，如高级圆 角、数组复制（阵列）等，这些特征的产生与显示通常会 占据较多系统资源，将其隐含可以节省模型再生或刷新的 时间。 • 使用组件模块进行装配时，使用【隐含】命令，隐含装 配件中复杂的特征可减少模型再生时间。 • 隐含某个特征，在该特征之前添加新特征。 • 如果隐含或删除的特征具有子特征，则隐含或删除特征后， 其相应的子特征也随之隐含或删除。若不想隐含或删除子 特征，则可通过使用【编辑】→【参照】命令，重新设定 特征的参照，解除特征间的父子关系。
按系统提示，在绘图窗口或 模型树中选择一个特征作为 特征插入的位置。
图8-33 〖重新排序〗菜单
• 提示：在模型树中进行特征排序的操作更 快捷。具体方法：将光标移至某个要移动 的特征，按下鼠标左键，直接将其拖至欲 插入特征之前或之后即可。
实例
步骤 1 打开练习文件
步骤 2 调整特征顺序
• 8.5 特征的隐含、恢复和删除 • Pro/ENGINEER Wildfire允许用户对产生的特征进行隐含
proe的使用技巧
第3章习题1.请实地进入Pro/E中操作主操作窗口的各部位组件。
答：略。
2.请说明设置中英文双语接口的过程。
答：(1)要设置中英文双语接口，一定要安装中文版。
请先按附录A，增设Windows环境变量lang=chs后，再安装Pro/E Wildfire中文版。
(2)将Pro/E的系统变量menu_translation设为both。
(3)将menu_translation设为both的设置，写到一个名为config.pro的文件中。
(4)完成后，我们试点一个含有菜单的选项，就可以发现差别了！3.请设置您喜欢的系统颜色，并令其在每次进入Pro/E时，都可以自动设置。
答：先设定所要的系统颜色。
其效果只是暂时的，下次再进入Pro/E后，就会还原回系统的预设颜色了。
如果希望每次进入Pro/E后，都能执行这组您所设定的系统颜色，是系统变量的名称是system_colors_file，而其值则是syscol.scl 文件的完整路径。
4.如何自定义一个模板文件，以及如何来妥善使用它？答：Pro/E提供了两类模板文件，一个是“公制”类模板文件(如，mmns)，另一类则是“英制”类模板文件(如，inbls)，选公制的“mmns_part_solid”(即公制_零件_实体用)。
还有一个是“空”模板，也就是完全不用模板。
完全不用模板一样可以画图，只是当需要基准面或点或坐标系时，就要自己建。
如果觉得不方便，则一样可以在Config.pro文件中加入template_solidpart，template_sheetmetalpart，template_designasm，template_mfgcast，template_mfgmold，template_drawing 等系统环境设置，来指定要作为默認模板的模型文件。
这样，以后就可以直接勾选该开关项，而直接使用合适的模板。
5.试述Pro/E的鼠标按键控制。
答:模环转平移缩放旋转式3D2D快速缩放缩放0.5X 缩放2X6.请以文件的扩展名来说明Pro/E的文件格式。
PROE操作说明
PROE操作说明Por/E草绘基本指令操作⽅法⼀、基本指令1．⽬录：临时⽬录：⽂件→⼯作⽬录设定；永久⽬录：桌⾯Pro/E →右键→属性→起始⽬录设定，把要储存⽂件的地址复制在起始⽬录设定→应⽤→√。
2．⿏标功能：按住⿏标中键不放=移动屏幕；⿏标中键向前/向后→缩⼩/放⼤。
（草绘后缀名sec），按住中键：旋转；Shift+中键=移动。
3．Pro/E每次保存不会覆盖原来的⽂件，重新⽣产新⽂件后缀，⽂件→删除→旧⽂件；⽂件拭除：⽂件→拭除→当前（退出当前⽂件相当于清空内存）。
4．中⼼线的作⽤：1、⽤于表⽰圆的中⼼线，2、⽤于镜像、对称设置，3、⽤于对称约束及标注。
对象→对称命令→中⼼线。
5．矩形、圆及标注⽅法：矩形对⾓两点、圆的半径：→在圆上点⼀下→在圆外中键。
圆的直径：→在圆上快速点两下→在圆外中键。
圆弧的半径和直径与圆标注⽅法⼀样，弧长：起点→终点→圆上任意⼀点在圆外中键。
（总结：圆上快速单击⼀下是半径，快速两下是直径）。
6．倒圆⾓及椭圆形倒⾓：倒圆⾓命令→对象⼀→对象⼆（倒圆⾓是相交线）。
椭圆形倒圆⾓有两个半径。
7．样条曲线、点、参照坐标系：样条曲线双击：多点、曲率。
参照坐标系：主要⽤于扫描混合。
8．线性标注、对齐标注：对齐标注：→直线上⼀点→直线外中键。
⽔平/垂直标注→起点→终点→⽔平/垂直⽅向→中键。
9．对称标注：→起点→中⼼线→起点→在外中键。
10．⾓度的标注：→第⼀条线→第⼆条线→在⾓内/外中键。
11．整体修改尺⼨：先全框选→修改尺⼨命令→输⼊尺⼨→回车√。
12．约束：⽔平、垂直、相切、点在线上、两端对称（起点→终点→中⼼线）、相等/平⾏（约束相等/平⾏命令→第⼀条线→第⼆条线）、13．⽂本：⾼度是⽂字⾼度。
14．调⾊板，有特殊图形。
15．修剪⼯具：→修剪段→画圆弧线。
打断余点16．缩放并旋转：在对称图标中。
17．锁定尺⼨：选中已标注尺⼨→长按右键→锁定（不在改变图形的尺⼨）。
18．作图原则：先画定位尺⼨，再画定性尺⼨。
ProE简化表示教程
ProE Wildfire装配体的简化表示教程
作者：sea_heart
简化表示的基本概念
ProE系统进行大型组件的设计时，系统的运行速度慢的原因：零组件多，耗内存
每次打开与编辑更新后会重新计算每个零组件的特征
零组件多线条多，显示与重绘线条的进间增多
说明：本人不才作为CAE仿真的斑猪，却没有花很多时间在CAE上，所以发一些本人最近的总结与学习与大家分享，以弥保自己的不责！
本来想把ProE仿真的这一块学一学的，但手头有点任务要完成，所以不能花大时间！过一段时间吧。
呵！
装配体的简化表示的创建
装配体的简化表示的创建一般步骤：
装配体的简化表示的创建实例
1、打开“视图管理器”，新建并命名为simp_rep01。
2、根椐不同的要求进行显示与不显示的编辑
同样的方法将不需显示的组件“排除”组件这外
3、对编辑后的结果进行保存
4、在主表示与简化表示之间切换
5、显示与不显示的二次编辑
6、对编辑后的结果进行保存
7、单击工具栏的“保存”（注意是主工具样的保存），这样简化表示的信息一同保存下来
这样每次打开组件时，你可以选择“打开简化”。
PROE4的简化表示的作用与教程
主表示 几何表示 图形表示 符号表示 边界框表示 排除
将不想要参与运算和显示的零部件进行简化。
在装配文件中，采用骨架模型的TOP-DOWN的设计方式。在制作 骨架模型时，一般骨架模型由基准点,基准轴,基准面,基准坐标系,基准 曲线以及曲面组成。虽然也可以包括实体几何, 但是为了避免在骨架 模型中加入质量属性, 最好不要在骨架模型加入实体模型。如果为了 制作骨架方便，做成了实体骨架。在分析模型的全局干涉检查时，所 有的实体均会参加干涉检查，实体骨架也会参加，与每一个零件都产 生干涉，会使运算慢，干涉的结果列表数据太多，扰乱对真正干涉零 件的查找。这时就可以在视图管理器建立一个简化表示，将实体骨架 排出（不显示，不参与运算），以此简化模型分析。
用户体验验 User Experoence Design
PROE4的简化表示的作用与教程
PROE的简化的实例操作
1，打开视图管理器，在“简化表示”菜单，创建新的表示。
用户体验验 User Experoence Design
PROE4的简化表示的作用与教程
PROE的简化的实例操作
此 表鼠 示标 为放 活在 动某 ，一 激表 活示 该上 表， 示点 为击 当右 前键 的， 表可 示以 。设 置
在大型装配文件中，为了不浪费太多系统资源， 将暂时不需要的东西简化，可以节省系统资源。 其浪费系统资源顺序从高到低如下： 主->几何->图形->符号->边界框->排除
用户体验验 User Experoence Design
PROE4的简化表示的作用与教程
PROE的简化的用处
PROE软件基本操作
四、 Pro/E鼠标的使用 在Pro/E中最好使用三键滚轮鼠标，否则许多操作不方便完成。鼠标的操作见下表所示。
第二节 基于Pro/E的模具设计基本操作 制件三维实体设计 用参考零件和工件建立装配模型
设置收缩率 对参考零件进行厚度检测和开模检测
零件是否需要改动 N
修改参考零件 Y
设计分型面 设计浇注系统
3. 装配模块 Pro/ASSEMBLY 通过装配约束将多个零件按实际的生产流程组装成一个部件或完整产品的过程。
4. 曲面模块 Pro/SURFACE 用于创建具有各种类型的曲面、形状复杂的零件。
5. 工程图模块 Pro/DRAWING 用于创建二维工程图，如一般视图、局部视图、剖视图和正投影视图。
点击创建特征的方式
定义特征属性
Done
定义特征属性
草绘截面 Done
1.Hole:挖孔 2.Shell:抽壳特征 3.Round:倒圆角 4.Chamfer:倒角 5.Extrude(拉伸特征) 6.Revolve旋转特征 7.Sweep 扫描特征： 8.Blend 融合特征：
五、基准特征 1.创建基准平面(Datum Plane)
4.信息区 位于窗口工作区的下面，它包含一个消息区和一个状态栏。它常用一些标识来显示系统操作的 状态提示，对当前的操作进行说明、提示、警告等，有时也出现文本框，供输入一些需要的数据来完成模型 的设计。当鼠标通过菜单名、菜单命令、工具栏按钮及某些对话框项目上时，会出现屏幕提示。
特征命令工具 栏区
5.选择过滤器 位于窗口的右下角，通过选择不同的选项，可以有目的的选择模型中的对象，即在模型中 只有过滤器选中的项目才能被选中。不同的模式或工作阶段，过滤器下拉列表所包含的内容不同。
ProE基础操作
2014-03-12
产品工程部
三、视图管理器的使用 在草绘平面上画出剖面线，点击完成按钮即可。
Tips：如果想要切的位置位于组件的内部，可以事先将遮挡的零 件进行隐藏，然后再作剖面；或者使用线框来表达组件，找到 相应的位置。
2014-03-12
产品工程部
三、视图管理器的使用 如果对完成的效果不满意，可以使用编辑命 令进行微调。
2014-03-12
产品工程部
三、视图管理器的使用 Tips：图纸三坐标说明，手机呈直立状态， 正面对着自己，显示方向朝上，横向为X轴、 纵向为Y轴、垂直与显示平面为Z轴。
Tips：部分参考平面无法使用工具栏进行隐 藏，此时可以通过隐藏树层来实现。
2014-03-12
产品工程部
三、视图管理器的使用 简化表示：单独表达组件的状态，包含显 示与隐藏、零件的显示样式、分解状态等。 样式：零配件的显示方式，实体、 线框、实体、透明等 X截面：制作剖切面 分解：改变装配方式，常用于制作 爆炸图
一、图纸的下载与打开 使用命令：文件——打开命令打开以下路径： Windchill文件柜——产品——项目代号—— MD——3D，即可找到图纸。
Tips：打开服务器的图纸后，需要进行更新操作， 保持本地缓存与服务器缓存的同步，步骤为：文 件——更新——当前/所有。
2014-03-12
产品工程部
一、图纸的下载与打开
方法一：文件——打开——在弹出的窗口选择相应的 图纸即可 方法二：点开左侧的文件管理器，找到相应的图纸
Tips： 打开新图纸前，请清空当前内存，重新启动程序无需此操作。步骤为：文 件——拭除——当前/不显示（当前即当前窗口所显示的/不显示为已经关闭）。 通过选择文件类型快速找到所要找的文件，一般打开的是组件，以ASM结尾， 整机一般名称为00-asm-项目代号-asm.asm。 善用预览功能。

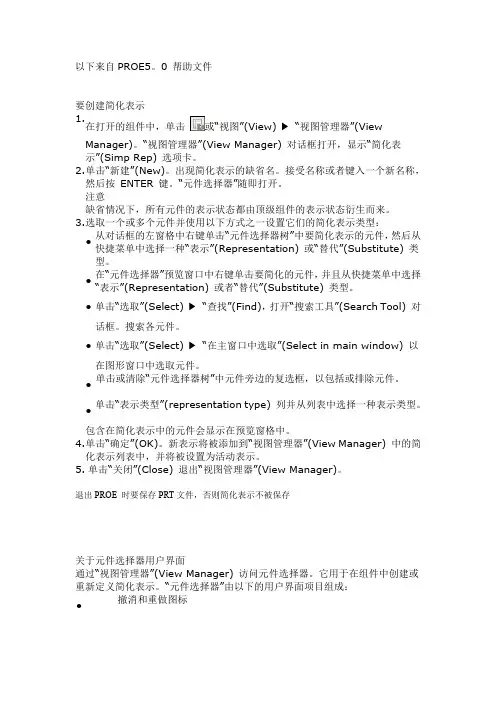

要创建简化表示
以下来自PROE5。
0 帮助文件要创建简化表示1.在打开的组件中，单击或“视图”(View)▶“视图管理器”(View Manager)。
“视图管理器”(View Manager) 对话框打开，显示“简化表示”(Simp Rep) 选项卡。
2. 单击“新建”(New)。
出现简化表示的缺省名。
接受名称或者键入一个新名称，然后按ENTER 键。
“元件选择器”随即打开。
注意缺省情况下，所有元件的表示状态都由顶级组件的表示状态衍生而来。
3. 选取一个或多个元件并使用以下方式之一设置它们的简化表示类型：●从对话框的左窗格中右键单击“元件选择器树”中要简化表示的元件，然后从快捷菜单中选择一种“表示”(Representation) 或“替代”(Substitute) 类型。
●在“元件选择器”预览窗口中右键单击要简化的元件，并且从快捷菜单中选择“表示”(Re presentation) 或者“替代”(Substitute) 类型。
●单击“选取”(Select)▶“查找”(Find)，打开“搜索工具”(Search Tool) 对话框。
搜索各元件。
●单击“选取”(Select)▶“在主窗口中选取”(Select in main window) 以在图形窗口中选取元件。
●单击或清除“元件选择器树”中元件旁边的复选框，以包括或排除元件。
●单击“表示类型”(representation type) 列并从列表中选择一种表示类型。
包含在简化表示中的元件会显示在预览窗格中。
4. 单击“确定”(OK)。
新表示将被添加到“视图管理器”(View Manager) 中的简化表示列表中，并将被设置为活动表示。
5. 单击“关闭”(Close) 退出“视图管理器”(View Manager)。
退出PROE 时要保存PRT文件，否则简化表示不被保存关于元件选择器用户界面通过“视图管理器”(View Manager) 访问元件选择器。
它用于在组件中创建或重新定义简化表示。
pro-e的使用介绍
7.6.1 建立标注基准
(1) 单击绘图区右侧的【平面】图 标，系统弹出如图7.63所示的 【基准】对话框。 (2) 在对话框的【名称】文本框中 输入基准名称B(如果不输入， 则系统自动加入DTM1)。 (3) 单击 图标 。 (4) 单击【在曲面上】按钮，然后 在主视图上选取底面边线(用 Query sel方式选取)。 (5) 单击【确定】按钮，则建立了 基准B。
7.1.1 工程图模块的进入
(1) 新建文件。 (2) 选择模型文件。 (3) 指定模板选项。 (4) 指定图纸方向。 (5) 指定图纸幅面。 (6) 进入工程图模式。单击【确定】按钮，则 进入工程图制作界面，如图7.4所示。
图7.4 工程图制作界面
7.1.2 设置第一角投影
(1) 在如图7.4所示的主菜单中选 择【文件】→【属性】命令， 系统弹出【文件属性】菜单， 如图7.5所示。 (2) 选择【绘图选项】命令，系 统弹出【选项】对话框，如 图7.6所示。 (3) 在对话框中编辑文件内容。
学习目的与要点
学习目的： 在工程实际中，特别是在生产第一线，经常要使用零件的视图。在 Pro/ENGINEER中将视图称为工程图。Pro/ENGINEER提供了强大的工 程图创建功能，用户可以方便、快速、准确地由三维模型生成二维工程图， 包括各种基本视图、剖视图、局部放大图和斜视图等。它还可以在工程图 上根据设计需要标注尺寸、尺寸公差、形位公差、表面粗糙度以及注释， 并可注写技术要求等内容，完全可以满足工程实际使用的需要。 本章通过9个实例来介绍各种工程图的制作过程、技术要求的标注、 对它们的编辑处理方法、工程图的输出已及数据的交换。通过这些实例， 使读者对工程图的制作方法以及有关参数的使用有一个全面的了解，然后 通过一定的练习使读者掌握这部分内容，能够正确地创建各种工程图。 学习要点：
07了解简化表示的基本原理
图 4
7. 将滑块稍微向左拖动，直到取消选择圆柱体。
图 5
8. 单击 “移除大元件”(Remove Large Components)
。
图 6
9. 单击鼠标右键，然后选择“检索”(Retrieve)。
图 7
10. 单击“确定”(OK)。
图 8
11. 单击 “关闭”(Close)
。
12. 单击“文件”(File) > “管理会话”(Manage Session) > “拭除未显示的”(Erase Not Displayed)。
了解简化表示的基本原理
模块概述:
您可以使用简化表示来减少复杂装配中几何详细信息的级别。您可以控制 Creo Parametric 可通过顶级装配打开哪些子 装配和元件。您可以排除某些元件，并可以将复杂元件替代为较简单的表示。
目标:
成功完成此模块后，您将能够： • • • • • • • • • • • 检索装配子集。 了解标准简化表示。 了解自定义简化表示。 使用轻量化图形表示。 使用图形简化表示以减少装配的内存需求。 使用几何简化表示以减少装配的内存需求。 使用简化表示从装配中排除元件。 使用元件选取器定义简化表示。 创建缺省包络简化表示。 创建和使用零件模型的简化表示。 直接从“打开”对话框打开简化表示。
对于大型装配，您可能会发现搜索元件比在树结构中浏览以选择感兴趣的元件更加方便。您可以在“搜索”(Search) 文本 框中提供简单的文本搜索内容。 键入匹配名称时， 对象会加亮突出显示。 此外， 您也可以访问“搜索工具”(Search Tool) 对 话框，或者直接在主窗口中选择元件。 “模型规则”也可用于确定要选择的对象。 您可以在“检索自定义”(Retrieval Customization) 对话框中评估和编辑模型规则。 “检索自定义”(Retrieval Customization) 对话框本身具有“图形中”工具栏以及其他可用选项，其中包括：
09使用用户定义的、包络以及简化表示来替代元件
一、概念: 了解包络
了解包络
图 1 - 完全装配
包络是为表示装配中元件的预定选择而创建的零件。包络使用简单几何来减少内存使用，而且看起来与它所表示的元件 类似。
创建包络
图 2 - 使用不同方法创建的包络
可使用“包络管理器”在装配中创建包络。通过单击“视图”(View) > “包络管理器”(Envelope Manager)，或通过在“元件创 建”(Component Create) 对话框中选择“包络”(Envelope) 作为模型类型来访问包络管理器。 每个包络零件的定义均在“包络定义”(Envelope Definition) 对话框中开始，其中定义了下列属性： • 名称 (Name) - 您可在“元件创建”(Component Create) 对话框或“包络定义”(Envelope Definition) 对话框中键入包 络名称。 • • 要替代的元件 (Components to Substitute) - 可从装配中选择要由包络替代的零件和子装配。 包络几何 (Envelope Geometry) - 您可以使用特征创建工具来定义已创建包络中的几何。例如，您可以添加一个 拉伸，以细化使用“多面实体收缩包络”(Faceted Solid Shrinkwrap) 选项创建的模型的定义。 • 包络零件 (Envelope Part) - 每个包络都具有与其关联的零件模型。 单击“包络零件”(Envelope Part) 按钮可打开“包 络方法”(Envelope Method) 对话框，从中可选择下列四种不同的创建方法：
1.
任务 2. 使用模型树将包络替代到装配中。
1. 单击 “打开”(Open)
。选择 HOUSING_BTM2.ASM，然后单击“打开”(Open)。
proe使用简化表示排除元件
过程: 使用简化表示排除元件假定背景使用简化表示从组件中排除元件。
Exclude exclude.asm1. 1.1. 在图形区域中，选取红色的IMPELLER_HOUSING.PRT。
2. 右键单击并选取“选取父项”(Select Parent)。
3. 右键单击，然后单击“表示”(Representation) > “排除”(Exclude)，以排除BLOWER.ASM。
4. 在模型树中，按住CTRL 键选取8 个BOLT_8.PRT 模型。
5. 单击“视图”(View) > “表示”(Representation) > “排除”(Exclude)。
6. 在主窗口中单击“视图管理器”(View Manager) 。
7. 请注意，在简化表示列表中，“主表示”的后面现在有一个(+) 符号，将其标记为已修改。
8. 右键单击并选取“保存”(Save)。
9. 在“保存显示元素”(Save Display Elements) 对话框中，将“简化表示”(Simplified Rep) 字段改为no_blower，然后单击“确定”(OK)。
10. 在“名称”(Names) 中，右键单击No_Blower，然后选取“说明”(Description)。
11. 单击“拭除”(Erase) 。
12. 单击“插入”(Insert) ，然后双击no_blower.txt。
13. 单击“保存文本”(Save Text) 。
14. 在视图管理器的“名称”(Names) 列表中，将光标悬停在No_Blower上方。
请注意工具提示，其中会显示刚刚添加的说明。
1.任务2.1. 在“视图管理器”仍打开的情况下，展开模型树中的ENGINE.ASM。
2. 按CTRL 键，然后选取CARBURETOR.PRT、MUFFLER.PRT 和ENGINE_COVER.PRT。
3. 右键单击，然后单击“表示”(Representation) > “排除”(Exclude)。
PROE4的简化表示的作用与教程
PROE4的简化表示的作用与教程
PROE的简化的实例操作
1，打开视图管理器，在“简化表示”菜单，创建新的表示。
用户体验验 User Experoence Design
PROE4的简化表示的作用与教程
PROE的简化的实例操作
此 表鼠 示标 为放 活在 动某 ，一 激表 活示 该上 表， 示点 为击 当右 前键 的， 表可 示以 。设 置
PROE4的简化表示的作用与教程
PROE的简化的实例操作
点击属性，可切换至右图的 属性菜单
此时状态栏显示零组件的表示属性，可在此进行消除 子组件或者零件的表示属性。但是顶级组件不能在此 进行移除操作
用户体验验 User Experoence Design
PROE4的简化表示的作用与教程
用 户 体 验 项 目 组
部重 件定 在 。义 激 ，活 可的 以表 为示 所上 选， 的点 表击 示“ 定编 义辑 需” 要菜 表单 示， 的选 零中
用户体验验 User Experoence Design
PROE4的简化表示的作用与教程
PROE的简化的实例操作
零而 件该主 或组表 者件示 组以表 件外示 不的该 显零组 示组件 ，件或 不不者 参显零 与示件 运；显 算排示 。除， 参 表与 示运 该算 ， -- 单 正打 常开 显编 示辑 ，菜 可单 以后 选的 中， 想点 要击 排排 除除 的菜 零单 部， 件排 。除 菜
PROE4的简化表示的作用与教程
赵勇 2012.12.03
PROE4的化表示的作用与教程
PROE的简化表示的区别
表示->排除：就是选中模型或者组件它不显示 表示->主表示：你选中作为主表示的可见、可编辑 表示->几何：模型中的特征不能编辑，便能选择几何(面、 线)等 表示->图形：只显示实际图形，特征不能选择或编辑 表示->符号：只以一个符号表示，几何或图形都不显示， 只能看到名字 表示->边界框：模型只以一个最大尺寸的矩形显示
