钢结构基本知识培训

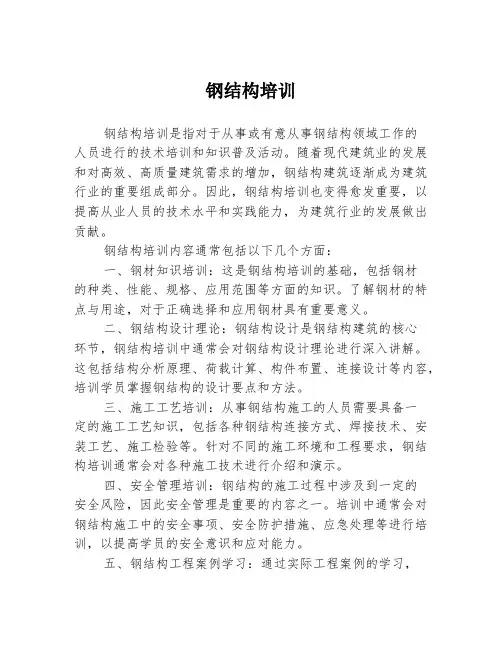

钢结构培训
钢结构培训钢结构培训是指对于从事或有意从事钢结构领域工作的人员进行的技术培训和知识普及活动。
随着现代建筑业的发展和对高效、高质量建筑需求的增加，钢结构建筑逐渐成为建筑行业的重要组成部分。
因此，钢结构培训也变得愈发重要，以提高从业人员的技术水平和实践能力，为建筑行业的发展做出贡献。
钢结构培训内容通常包括以下几个方面：一、钢材知识培训：这是钢结构培训的基础，包括钢材的种类、性能、规格、应用范围等方面的知识。
了解钢材的特点与用途，对于正确选择和应用钢材具有重要意义。
二、钢结构设计理论：钢结构设计是钢结构建筑的核心环节，钢结构培训中通常会对钢结构设计理论进行深入讲解。
这包括结构分析原理、荷载计算、构件布置、连接设计等内容，培训学员掌握钢结构的设计要点和方法。
三、施工工艺培训：从事钢结构施工的人员需要具备一定的施工工艺知识，包括各种钢结构连接方式、焊接技术、安装工艺、施工检验等。
针对不同的施工环境和工程要求，钢结构培训通常会对各种施工技术进行介绍和演示。
四、安全管理培训：钢结构的施工过程中涉及到一定的安全风险，因此安全管理是重要的内容之一。
培训中通常会对钢结构施工中的安全事项、安全防护措施、应急处理等进行培训，以提高学员的安全意识和应对能力。
五、钢结构工程案例学习：通过实际工程案例的学习，将理论知识与实践相结合，提高学员的实际操作能力。
通过分析不同工程案例的设计思路、施工过程、质量要求等，培养学员的工程管理与实施能力。
钢结构培训通常会由专业的培训机构、钢结构协会或相关企事业单位组织，并邀请有丰富经验和专业知识的专家进行讲解和指导。
培训形式可以包括理论授课、案例分析、实践操作、考核评估等多种形式，以确保学员能够全面掌握钢结构领域的知识和技能。
钢结构培训的目的是培养具备扎实的理论基础和实践能力的专业人才，为钢结构建筑的发展提供有力的支撑。
通过钢结构培训，将有助于提高钢结构建筑的施工质量、安全性和持久性，推动我国建筑行业的可持续发展，实现工业化、智能化的目标。
最强最高效的钢结构基本知识及材料排版备料技术
第二章 钢结构排版提料概念及工作流程
第三章 钢结构排版提料实例操作
第一章
建筑结构用钢板基础知识
1.1.钢材的概念
1.2.建筑钢材
1.3.常用建筑钢材断面示意图
1.4.常用建筑钢材示意图一
圆管 槽钢
工字钢 圆钢
1.5.常用建筑钢材示意图二
第三章
钢结构排版提料实例操作
谢谢大家
低合金高强度结构钢的牌号表示方法：
GB/T19879-2015中规定 低合金高强度结构钢：Q345、 Q390、Q420、 Q460、 Q500、Q550、 Q620、 Q690等 八种，钢的牌号表示方法：其中Q代表屈服点，屈服点数值 共分Q345、Q390、Q420、 Q460、 Q500、Q550、 Q620 、 Q690MPA八种，质量等级以硫、磷等杂质含量由少到多 分别为 A、B、C、D、E 五个符号表示如Q345B表示屈服 点为345MPa的A级钢，
原平板：在钢厂出厂时就被轧 成国标要求的尺寸。一般原 平板尺寸严格，性能较好， 价格较高。
1.9. 原平板和开平板的区别
1）颜色区别
开平板外表发蓝；原平板外表发红
2）机械性能 开平板性能差，内应力较高，尺寸不稳定，长度方向上承载 能力差异大；焊接变形大,很难调整；原平板性能均较好。
3）出厂尺寸 开平板厚度和宽度确定，长度不定；原平板厚度、宽度和长 度是确定的。 4）经济性 开平板价格便宜、长度自由决定、有效节约材料、方便运 输；原平板较差。
5）适用性 开平板主要用于非受压的容器和储罐上，不能用于外观质 量要求较高的部件；原平板较好，无限制。
1.10. 钢材的交货状态
钢材的交货状态主要有6种：
1. 热轧状态—钢锭在始于1300~1200 ℃温度进行热轧(锻)压，成 型终止温度800～900℃后，直接放在空气中冷却后交货。
钢结构基础知识
钢结构基础知识钢结构是现代建筑中广泛应用的一种结构形式，它具有强度高、重量轻、施工速度快等诸多优点。
接下来，让我们一起深入了解一下钢结构的基础知识。
一、钢结构的定义与特点钢结构，顾名思义，是以钢材为主要材料构建的结构体系。
钢材具有优异的力学性能，其强度高，能够承受较大的荷载；同时，钢材的重量相对较轻，这使得钢结构在大跨度和高层建筑中具有明显的优势。
钢结构的特点可以总结为以下几点：1、强度高：钢材的强度远高于混凝土和木材等常见建筑材料，能够建造更高、更大跨度的建筑结构。
2、重量轻：在相同的承载能力下，钢结构的重量约为混凝土结构的一半，这减轻了建筑物的自重，有利于基础设计和降低运输成本。
3、施工速度快：钢结构构件可以在工厂预制，然后在施工现场进行快速组装，大大缩短了施工周期。
4、可重复利用：钢结构构件拆除后，大部分材料可以回收再利用，符合可持续发展的理念。
5、空间布置灵活：钢结构的梁柱截面较小，可以为建筑提供更大的使用空间和更灵活的布局。
二、钢结构的材料钢结构中常用的钢材主要包括碳素结构钢和低合金高强度结构钢。
碳素结构钢价格相对较低，但强度和韧性一般；低合金高强度结构钢则具有更高的强度、更好的韧性和焊接性能，在重要的钢结构工程中应用广泛。
钢材的性能指标主要包括强度、塑性、韧性、冷弯性能和可焊性等。
强度是钢材最重要的性能指标，通常用屈服强度和抗拉强度来表示。
塑性反映了钢材在受力时产生变形而不破坏的能力，常用伸长率来衡量。
韧性表示钢材在冲击荷载作用下抵抗破坏的能力，通过冲击试验来测定。
冷弯性能是衡量钢材在常温下承受弯曲变形的能力，可焊性则关系到钢材在焊接过程中的质量和性能。
三、钢结构的连接钢结构的连接方式主要有焊接、螺栓连接和铆钉连接三种。
焊接是通过高温使钢材局部融化，冷却后形成牢固的连接。
焊接连接的优点是刚度大、整体性好，但焊接质量容易受到焊接工艺和焊工技术水平的影响，并且焊接会产生残余应力和变形。
螺栓连接分为普通螺栓连接和高强度螺栓连接。
钢结构基本知识
钢结构基本知识第一章概述一、钢结构的特点1、强度高，塑性和韧性好2、材质均匀，符合力学假定3、钢结构制造简便，施工周期短4、钢结构的质量轻强度与密度之比远大于混凝土5、耐腐蚀性差6、耐热不耐火≦250℃，500～600 ℃强度为零防火处理：蛭石板、蛭石喷涂、石膏板等7、钢结构的密封性好容器等8、低温冷脆二、钢结构的应用范围1、重型厂房结构2、大跨结构3、高层建筑4、塔桅结构5、板壳结构容器、储液库、煤气库、管道等6、可移动式结构活动房屋、水工闸门、起重运输机等7、桥梁结构8、轻型钢结构9、承受振动荷载和地震作用的结构三、钢结构设计的基本要求1、安全可靠。
在运输、安装和使用中，具有足够的强度、刚度和稳定性2、合理选用材料、结构方案和构造措施，满足使用要求3、节约钢材，减轻自重4、钢结构要便于运输和维护5、尽量注意美观四、现代钢结构的发展1、高强度钢材的应用Q235、Q345、Q420、45 号钢等2、钢结构设计计算理论的研究与改进3、新型结构形式的应用4、钢—混凝土组合结构的应用5、钢结构优化原理及其应用6、生产制造工业化、产业化第二章钢结构的材料一、钢的种类碳素钢和合金钢1、碳素钢●分结构钢（低碳钢）和工具钢（高碳钢）；●碳素结构钢—《GB700－88》质量等级：A、B、C、D四级；●A—只保证抗拉强度、屈服点和伸长率；B、C、D—保证抗拉强度、屈服点和伸长率、冷弯性能和冲击韧性（分别为＋20℃、0℃和－20℃），同时严格控制C、S、P的极限含量；●钢号：Q235-A、Q235-B、Q235-C、Q235-D等2、合金钢●分为结构钢、工具钢和特殊钢●结构钢（低合金钢）—《GB/1591－94》质量等级：A、B、C、D、E五级；●A、B、C、D的规定同碳素结构钢，E级要求－40℃的冲击韧性；●钢号：Q345-A、Q390-B、Q420-C、Q235-D等二、炼钢的种类●转炉钢——质量较差，杂质含量较多。
钢结构知识培训
钢结构知识培训钢结构作为现代建筑中广泛应用的一种结构形式，具有强度高、重量轻、施工速度快等诸多优点。
为了让大家更深入地了解钢结构，本文将对钢结构的相关知识进行详细的介绍和培训。
一、钢结构的定义与特点钢结构是指以钢材为主要材料，通过焊接、螺栓连接等方式组成的结构体系。
其主要特点包括：1、强度高：钢材的强度远高于混凝土和木材等常见建筑材料，能够承受较大的荷载。
2、重量轻：相比混凝土结构，钢结构的自重较轻，有利于减少基础造价和运输成本。
3、施工速度快：钢结构构件可以在工厂预制，现场拼装，大大缩短了施工周期。
4、可重复利用：钢结构构件拆除后，经过适当处理可以再次使用，符合可持续发展的理念。
二、钢结构的材料1、钢材的种类碳素结构钢：价格较低，性能一般，适用于一般建筑结构。
低合金高强度结构钢：具有较高的强度和良好的综合性能，广泛应用于重要的钢结构工程。
2、钢材的性能力学性能：包括屈服强度、抗拉强度、伸长率等，这些性能决定了钢材的承载能力。
工艺性能：如冷弯性能、焊接性能等，影响钢材的加工和连接质量。
三、钢结构的连接方式1、焊接连接焊接是通过高温使钢材局部熔化，冷却后形成牢固的连接。
焊接连接的优点是强度高、密封性好，但对焊接工艺和焊工技术要求较高。
2、螺栓连接螺栓连接分为普通螺栓连接和高强度螺栓连接。
普通螺栓连接施工简单，但承载能力相对较低；高强度螺栓连接具有较高的承载能力和可靠性。
3、铆钉连接铆钉连接在钢结构中的应用逐渐减少，但其在一些特定场合仍有使用。
四、钢结构的设计原则1、结构的稳定性钢结构在承受荷载时，不仅要满足强度要求，还要保证结构的稳定性，防止出现失稳现象。
2、构件的强度和刚度根据结构所承受的荷载，合理设计构件的截面尺寸，确保其强度和刚度满足要求。
3、节点设计节点是钢结构中的关键部位，其设计应保证传力明确、可靠，同时便于施工和维护。
五、钢结构的施工流程1、施工准备包括场地平整、材料采购、构件预制等工作。

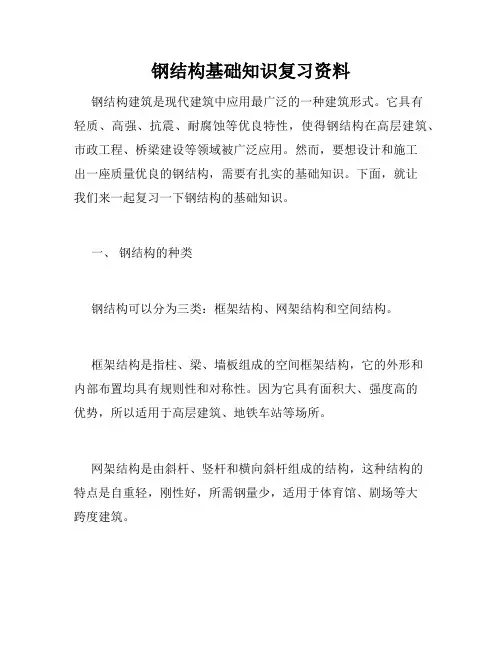

钢结构基础知识复习资料
钢结构基础知识复习资料钢结构建筑是现代建筑中应用最广泛的一种建筑形式。
它具有轻质、高强、抗震、耐腐蚀等优良特性，使得钢结构在高层建筑、市政工程、桥梁建设等领域被广泛应用。
然而，要想设计和施工出一座质量优良的钢结构，需要有扎实的基础知识。
下面，就让我们来一起复习一下钢结构的基础知识。
一、钢结构的种类钢结构可以分为三类：框架结构、网架结构和空间结构。
框架结构是指柱、梁、墙板组成的空间框架结构，它的外形和内部布置均具有规则性和对称性。
因为它具有面积大、强度高的优势，所以适用于高层建筑、地铁车站等场所。
网架结构是由斜杆、竖杆和横向斜杆组成的结构，这种结构的特点是自重轻，刚性好，所需钢量少，适用于体育馆、剧场等大跨度建筑。
空间结构是指三维结构，主要应用于航空航天、体育场馆、大型展览馆等场所，常用杆件是三角形、四边形、多边形，形体可设计成球形、圆形、锥形等。
二、钢结构施工的步骤钢结构施工的步骤一般包括准备工作、制造加工、现场安装和预应力张拉等环节。
其中，制造加工是钢结构的关键环节。
在此环节中，要根据钢结构的类型和结构特点，制定出合理的加工方案和工艺流程。
现场安装是钢结构建筑的重要环节，因为它涉及到钢结构的精度和安全。
在进行现场安装时，需要安装吊装架、安装钩索、吊装钢梁等，以确保施工的安全和质量。
三、钢结构的组构形式钢结构的组构形式包括点式组构、线式组构和面式组构。
点式组构是指钢构件采用对点连接的方式形成的结构，主要应用于桥梁、高层建筑等场所。
线式组构是指钢构件以一条线连接形成的结构，主要应用于网架结构、展览馆等。
面式组构是指钢构件以面的方式连接形成的结构，主要应用于滑雪馆、博物馆等场所。
四、钢结构的防腐措施防腐是钢结构的重要工作之一，它是确保钢结构质量和使用寿命的关键。
主要的防腐措施包括防腐漆、热喷涂和冷镀锌等，其中防腐漆的施工最为常见。
在使用防腐漆时，需要先清理去污，然后涂刷底漆、中间漆和面漆三层防腐漆。
钢结构基础知识教程PPT课件
1、重型结构及大跨度建筑结构； 2、多层、高层及超高层建筑结构； 3、轻钢结构； 4、塔桅等高耸结构； 5、钢－混凝土组合结构。
3
第二节 钢结构的设计原理与方法
结构设计首层规范《建筑结构可靠度设计统一标准》 （GB50068）规定：结构的可靠度应采用以概率论为 基础的极限状态设计方法分析确定。
4
第三节 钢结构的发展
我国是最早应用钢结构的国家，但是历史的原因致使 现代建筑钢结构的应用及发展与发达国家相比，已有 相当大的差距，最大的差距在于建筑钢结构。
97年新发布的《中国建筑技术政策》中强调要重点发 展建筑钢结构，国家相关部门也多次发布文件，要求 扩大钢结构住宅的市场占有率。
96年我国钢产量已开始超亿吨，居世界首位，为钢结 构发展奠定物质基础，对钢材的使用已由“节约使用” 变为“合理用钢”、“加大建筑用钢”。
的气孔、裂纹、疏松等缺陷焊合，使金属晶体组织密 实，晶粒细化，消除纤维组织缺陷，使钢材的力学性 能提高。
3、冷作硬化与时效硬化
• 由于某种因素的影响而使钢材强度提高，塑性、韧性 下降，增加脆性的现象称之为硬化现象。
• 冷加工时（常温进行弯折、冲孔剪切等），钢材发生 塑性变形从而使钢材变硬的现象称之为冷作硬化。
当今我国建筑业中发展最快的就是钢结构，最缺的人 才也是钢结构专业，发展钢结构以带动其它相关产业 的发展，已成为建筑业发展的重要任务。
5
第二章 建筑钢材
第一节 建筑结构用钢的基本要求 第二节 钢材的主要机械性能 第三节 影响钢材性能的主要因素 第四节 建筑结构用钢的种类及选择
6
第一节 建筑结构用钢的基本要求
• 钢材中的C、N，随着时间的增长和温度的变化，而形 成碳化物和氮化物，使钢材变脆的“老化”现象称之 为时效硬化。
钢结构基本知识ppt课件
30
精选PPT课件
31
精选PPT课件
32
6、吊车梁：吊车的轨 道，通常表示为DCL， 构造较为复杂，不介 绍了
精选PPT课件
33
精选PPT课件
34
精选PPT课件
35
次构件部分
1、水平支撑：增加屋盖的整体刚度；减 少弦杆出平面的计算长度，节约钢材； 增加弦杆侧向稳定性。一般表示为SC， 由圆钢制作而成
精选PPT课件
15
精选PPT课件
16
3、抗风柱：简单的个 人理解就是 传递荷 载、连接作用，通常 表示为KFZ，一般也 是用H型钢制作的
精选PPT课件
17
精选PPT课件
18
精选PPT课件
19
4、檩条：作用是将屋面荷载（墙面荷载） 通过檩传递到梁（柱）上；通常的表示 方法为屋面檩条 LT，墙面檩条称为墙梁 QL，一般为C型钢和Z型钢
42
精选PPT课件
43
精选PPT课件
44
3、拉条：减小檩条的侧向变形和扭转， 提高檩条承载力。拉条一般由圆钢加工 成的，表示为直拉条T，斜拉条XT
精选PPT课件
45
精选PPT课件
46
精选PPT课件
47
精选PPT课件
48
精选PPT课件
49
4、系杆：系杆的作用主要是提高结构的 整体刚度，使结构发挥空间作用，保证 结构的几何稳定性和受压构件的侧向稳 定。表示为XG或者ST，一般是有圆管 加工成的
精选PPT课件
5
钢结构厂房的主要构件
• 主构件
1、钢柱； 2、钢梁，也称为屋架梁； 3、抗风柱； 4、屋面檩条、墙面檩条
（也称为墙梁）； 5、钢板天沟； 6、吊车梁
钢结构知识点
第一、二章节1.简述钢结构的特点？答:1.钢材强度高，结构重量轻2.材质均匀，塑性和韧性好3.便于工业化生产，施工周期短4.密闭性好5.具有一定的耐热性，但防火性能较差6.耐腐蚀性差7.容易产生噪声8可能发生脆性断裂9.稳定问题突出2.简述Q235钢的破坏过程，并在应力-应变曲线中标明主要参数？答：破坏过程为由弹性阶段到弹塑性阶段，塑性阶段，强化阶段，颈缩阶段3.钢材的力学指标包括哪几项？答:抗拉强度fu,伸长率，屈服点，冷弯180度，常温冲击韧性指标Akv4.解释概念:强度，塑性，韧性，冷弯性能，冲击韧性？答:强度:材料受力时抵抗破坏的能力塑性:材料所承受的应力在超过屈服点后能产生显著变形而不立即断裂的性能韧性:材料在塑性变形和断裂的过程中吸收能量的能力冷弯性能:钢材在常温下，经过冷加工发生塑性变形后，抵抗产生裂纹的能力冲击韧性:材料受到冲击荷载，在塑性变形和断裂的过程中吸收能量的能力6.说明设计时静力承载力的指标依据，为什么这样规定？答:采用屈服点作为指标依据原因:1.因为屈服点和比例极限很接近，所以可以认为它是钢材弹性工作和塑性工作的分界点。
到达屈服点后，塑性变形很大，极易察觉，可以及时处理，使结构不发生突然破坏。
2.屈服点之后，钢材仍可以继续承载，到达抗拉强度后才发生破坏，这样钢材就有极大的强度储备，所以一般钢材结构极少发生塑性破坏。
7.钢板中为什么薄板性能优于厚板，钢材屈服强度与厚度有关系吗？答:（1）因为薄板经过数次轧制，在压力作用下，钢中的小气孔，裂纹，疏松等缺陷可以焊合，使金属颗粒变细，组织致密，所以比厚板有更好的性能（2）屈服强度与厚度没有关系，因为屈服强度是按照规范测定的9.解释概念:应力集中，残余应力，冷加工硬化和时效硬化，蓝脆，冷脆，热脆？答:应力集中:材料在有缺陷或者截面变化附近，应力线弯曲而密集，出现高峰应力的现象残余应力:钢材在冶炼，轧制，焊接热矫形等过程中，由于不均匀的热过程引起的，在这些因素消失后后仍然残留在钢材中的内力冷加工硬化:经过冷加工的钢材其屈服强度提高而塑性和韧性逐渐降低的现象时效硬化:钢材经过冷加工后，随时间的延长钢的屈服强度和抗拉强度逐渐提高，塑性和韧性逐渐降低的现象蓝脆:温度达到250℃附近时，钢表面氧化膜呈蓝色，钢的塑性和韧性下降，在此温度加工时可能产生裂缝冷脆:材料因为温度降低，而导致冲击韧性变弱的现象热脆:钢材在某一高温区间（如400—550℃）和应力作用下长期工作，会使冲击韧性明显下降的现象称为热脆性10.三向或者双向拉应力场为什么容易引起脆性断裂？答:因为此时材料中的剪应力很小，不易引起钢材晶粒的滑移，因此在到达一定破坏强度时，不会发生较为明显的变形，所以引发脆性断裂11.钢结构材料的破坏形式有哪几种？各具有怎样的破坏特点？答:破坏形式有塑性破坏和脆性破坏两种塑性破坏特点是在破坏时，材料发生了明显的变形脆性破坏特点是在破坏时，材料不发生明显的变形，破坏几乎没有预兆，突然发生12.简述钢材脆性断裂的主要因素？如何避免出现脆性断裂？答:影响因素有应力状态，低温和钢材质量避免方法:1.注意改善结构的形式，降低应力集中程度2.尽量避免和减少残余应力3.选用冷脆转变温度低的钢材4.尽量采用薄钢板5.避免突然荷载和结构的损伤13.应力集中容易引起脆性断裂的原因？答:应力集中时导致剪应力较小，而最大主应力在达到屈服强度以前就引发脆性断裂14.什么是疲劳破坏？简述疲劳破坏的发展活成以及影响疲劳强度的主要因素？答:疲劳破坏是钢材经过多次循环往复荷载的作用，虽然平均应力低于抗拉强度甚至低于屈服点也会发生断裂的现象主要影响因素:（1）构件的构造和连接形式（2）荷载的循环次数（3）荷载引起的应力状况15.解释钢材牌号的含义:Q235BF，Q235-D，ZG230-450，20MnTiB答:第一个表示屈服强度为235MPa，质量等级为B的沸腾钢第二个表示屈服强度为235MPa，质量等级为D的镇静钢第三个表示屈服强度为230MPa，抗拉强度为450MPa的铸钢第四个表示平均含碳量为0.2%，合金元素Mn和Ti的含量不超过1.5%的低合金结构钢18.选择钢材时需要考虑哪些因素？答:结构的重要性，荷载特征，结构形式，应力状态，连接方法，钢材厚度和工作环境第三章思考题1. 简要说明结构设计所采用过的方法。
钢结构工程基础知识培训(图文丰富)
01钢结构工程概述Chapter定义与特点定义特点建筑领域桥梁领域海洋工程领域其他领域01020304高性能钢材的应用智能化施工技术数字化设计与制造技术绿色环保理念02钢结构材料Chapter钢材种类与性能碳素结构钢具有良好的塑性和韧性，易于加工和焊接，主要用于建筑、桥梁等结构。
低合金高强度结构钢具有较高的强度和良好的韧性，耐大气腐蚀性能优于碳素结构钢，主要用于大跨度桥梁、高层建筑等。
耐候钢具有优良的耐大气腐蚀性能，主要用于车辆、桥梁、建筑等露天或室内潮湿环境中。
钢材选用原则钢材检验应包括外观质量、尺寸偏差、力学性能、化学成分等方面。
01钢材检验与验收外观质量检查包括锈蚀、裂纹、分层、结疤等缺陷的检查。
02尺寸偏差检查包括厚度、宽度、长度、弯曲度等方面的检查。
03力学性能检查包括拉伸试验、冲击试验等，以验证钢材的强度、韧性等性能指标。
04化学成分检查通过光谱分析等方法进行，以验证钢材的化学成分是否符合要求。
0503钢结构设计基础Chapter设计原则设计方法荷载取值030201结构设计原则与方法结构分析理论与技术有限元法结构力学利用有限元软件对复杂结构进行建模和计算，提高设计精度和效率。
稳定性分析结构优化设计理念根据工程需求和条件，选择合理的结构形式和体系，实现结构性能的优化。
选用高性能钢材、连接件等优质材料，提高结构承载能力和耐久性。
采取合理的构造措施，如加强节点刚度、设置支撑等，提高结构整体性能。
鼓励采用新技术、新工艺和新材料，推动钢结构设计的创新和发展。
结构选型材料选用构造措施创新设计04钢结构制造工艺Chapter加工设备与工艺流程加工设备工艺流程从钢材的预处理、下料、矫正、成型、边缘加工到制孔等步骤，形成钢构件的基本形状。
焊接工艺及质量控制焊接工艺质量控制组装与预拼装技术要求组装预拼装05钢结构安装施工Chapter安装前准备工作熟悉图纸制定安装方案准备材料和设备定位与校正在吊装就位后，使用测量工具对钢构件进行定位和校正，确保其位置和角度符合设计要求。
第七章 钢结构基本知识
第7章 钢结构基础知识
7.1 钢结构的连接 7.2 钢结构构件 7.3 钢屋盖
第九章 钢结构基础知识
《建筑结构基础与识图》
§7.1 钢结构的连接
7.1.1 钢结构的连接方法 钢结构的连接方法有焊缝连接、螺栓连接 和铆钉连接三种。
焊缝连接
螺栓连接
铆钉连接
第九章 钢结构基础知识
《建筑结构基础与识图》
第九章 钢结构基础知识
《建筑结构基础与识图》
7.1.2、焊接连接
（1）焊接方法 钢结构常用的焊接方法是电弧焊，包括手工电弧焊、自动或 半自动电弧焊以及气体保护焊等。 手工电弧焊是钢结构中最常用的焊接方法，其设备简单， 操作灵活方便。但劳动条件差，生产效率比自动或半自动焊低，焊缝 质量的变异性大，在一定程度上取决于焊工的技术水平。
《建筑结构基础与识图》
2.格构式轴心受压柱
图示是常用的轴心受压格构柱的截面形式。由于柱肢布置在距截面形心一 定距离的位置上，通过调整肢间距离可以使两个方向具有相同的稳定性。与实腹柱相 比，在用料相同的情况下可增大截面惯性矩，提高刚度和稳定性。
（a）
（b）
（c）
（d）
（e）
第九章 钢结构基础知识
《建筑结构基础与识图》
≤1:2.5 ≤1:2.5
≤1:2.5
变截面板的拼接 （a）改变宽度；（b）改变厚度
第九章 钢结构基础知识
《建筑结构基础与识图》
2.角焊缝的构造要求
要求满足最小角焊脚尺寸 、最大焊脚尺寸、 最小计算长度、侧面角焊缝的最大计算长度、搭 接长度以及转角处连续施焊等。
第九章 钢结构基础知识
《建筑结构基础与识图》
格构式轴心受压柱常用两槽钢组成，通常使翼缘朝内，这样缀材长度较 小，外部平整。当荷载较大时，也常用两工字钢组成的双肢截面柱。对于轴 向力较小但长度较大的杆件，也可以采用钢管或角钢组成的三肢或四肢截面 形式。肢件通过缀材连成一体，根据缀材的不同可分为缀条柱和缀板柱两种。 缀条常采用单角钢，一般与构件轴线成α =40°~70°夹角斜放，此称为斜缀 条，如图（a）所示，也可同时增设与构件轴线垂直的横缀条。缀板用钢板 制造，一律按等距离垂直于构件轴线横放，如图（b）所示。
最全的钢结构知识点学习
最全的钢结构知识点学习1、门式刚架看弯矩图时，可看到弯矩，却不知弯矩和构件截面有什么关系？受弯构件受弯承载力Mx/(γx*Wx)+My/(γy*Wy)≤f，其中W为截面抵抗矩根据截面抵抗矩可手工算大致截面。
2、H型钢平接是怎样规定的？想怎么接就怎么接, 主要考虑的是弯矩和/或剪力的传递。
另外, 在动力荷载多的地方, 设计焊接节点要尤其小心平接。
3、“刨平顶紧”，刨平顶紧后就不用再焊接了吗？磨光顶紧是一种传力的方式，多用于承受动载荷的位置。
为避免焊缝的疲劳裂纹而采取的一种传力方式。
有要求磨光顶紧不焊的，也有要求焊的。
看具体图纸要求。
接触面要求光洁度不小于12.5，用塞尺检查接触面积。
刨平顶紧目的是增加接触面的接触面积，一般用在有一定水平位移、简支的节点，而且这种节点都应该有其它的连接方式（比如翼缘顶紧，腹板就有可能用栓接）。
一般的这种节点要求刨平顶紧的部位都不需要焊接，要焊接的话，刨平顶紧在焊接时不利于融液的深入，焊缝质量会很差，焊接的部位即使不开坡口也不会要求顶紧的。
顶紧与焊接是相互矛盾的，所以上面说顶紧部位再焊接都不准确，不过也有一种情况有可能出现顶紧焊接，就是顶紧的节点对其它自由度的约束不够，又没有其它部位提供约束，有可能在顶紧部位施焊来约束其它方向的自由度，这种焊缝是一种安装焊缝，也不可能满焊，更不可能用做主要受力焊缝。
4、钢结构设计时，挠度超出限值，会后什么后果？影响正常使用或外观的变形；影响正常使用或耐久性能的局部损坏（包括裂缝）；影响正常使用的振动；影响正常使用的其它特定状态。
5、聚氨酯复合板的作用是什么？聚氨酯复合板一般用于建筑物的墙屋面外层板，该板具有良好的保温、隔热、隔音效果，并且聚氨酯不助燃，符合消防安全。
上下板加聚氨酯的共同作用，具有很高的强度和刚度，下层板光滑平整，线条明朗，增加室内美观度、平整度。
安装方便，工期短，美观，是一种新型的建筑材料。
移步换景的视觉效果。
集立体感与优雅装饰效果于一体，墙面光泽度、色度、亮度随光线角度与位置不同产生鲜明的明暗条纹。
钢结构工程基础知识
交 流 弧 焊 机
焊条
共63页 第23页
钢结构工程基础知识
2.1 钢结构构件焊接
⑶ 焊接接头与坡口
焊接前根据焊接部位的形状、尺寸、 受力的不同，选择 合适的接头类型。 常见的接头型式有 常见的接头型式 对接、搭接、丁字 接和角接等。
为确保焊 件能焊透，必 须开一定形状 的坡口。
份，即剩余直边。通过预弯消除剩余直边。
② 对中：为防止钢板在卷板机上卷曲时发生歪扭，应将钢板
对中，使钢板的纵向中心线与滚筒轴线保持严格的平行。
③ 卷曲：对中后，
利用调节辊筒的位置使钢 板发生初步的弯曲，然后 来回滚动而卷曲。
中铁十八局集团第五工程有限公司市政项目管理部
钢 板 卷 曲
共63页 第12页
钢管矫直机
共63页 第15页
中铁十八局集团第五工程有限公司市政项目管理部
钢结构工程基础知识
1.3 构件加工
⑴ 火焰矫正
利用火焰对钢材进行局部加热，被加热处理的金属 由于膨胀受阻而产生压缩塑性变形，使较长的金属纤维冷 却后缩短而完成的。 影响矫正效果的因素： 火焰加热位置、加热的形式、 加热的温度。
弯曲半径：≮管径的
3.5倍(热弯)到4倍(冷弯)。
全自动弯管机
共63页 第13页
中铁十八局集团第五工程有限公司市政项目管理部
钢结构工程基础知识
1.3 构件加工
⑶ 折边
把构件的边缘压弯成倾角或一定形 状的操作过程称为折边。折边可提高构 件的强度和刚度。 弯曲折边利用折边机进行。 液压板料折弯机
⑷ 制孔
火焰矫正加热的温度： 对于低碳钢和普通低合金钢 为600～8000C。
钢结构识图基础知识培训讲义（图文并茂）
钢结构识图基础知识培训讲义（图⽂并茂）钢结构识图培训讲义第⼀章识图基础⼀、投影及三视图三视图：正视图（上左）、侧视图（上右）、俯视图（下）三视图在使⽤是不⼀定完整，可能只出现其中两个。
有剖视符号的情况下，按照符号所⽰⽅向看物体，⽆剖视符号时，⼀般习惯的看图⽅向是：侧视图在正视图的右侧时，表⽰是站在正视图中物体的右侧向左看；侧视图在正视图的左侧时，表⽰是站在正视图中物体的左侧向右看；俯视图表⽰从上向下看到的正视图中的物体看图⽅向的正确⾄关重要，决定了装配⽅向的正确与否，由于详图绘制⼈员的个体差异，选择表达⽅式上会有所差异，需要在图⾯上相互印证，如有不⼀致处及时和制图⼈员沟通确认。
⼆、剖⾯符号和断⾯符号1.断⾯符号表⽰从符号处剖开看到的断⾯，不表⽰断⾯后⽅的其他东西；2.剖⾯符号表⽰从符号处剖开看到的断⾯及断⾯后⽅的其他东西；3.在钢构详图中，断⾯符号和剖⾯符号使⽤上有些随意，是因为功能上⽐较接近，着重表达的是看物体的⽅向。
看物的⽅向是从粗线朝⽂字的⽅向看。
粗线表⽰⼈的眼睛，⽂字表⽰看的朝向。
三、索引符号及节点符号1.不带剖视⽅向的索引字母a，如果节点详图不在本图中，就写对应的图纸编号，⽐如“详图-09”或“09”等。
有时也直接索引出来后直接放⼤，不⽤到节点符号，如下图：与剖(断)⾯符号类似，看物的⽅向是从粗线朝细线的⽅向看。
粗线表⽰⼈的眼睛，细线表⽰看的朝向。
四、对称符号五、焊缝符号*1. 焊缝基本符号（常⽤）：表⽰焊缝横截⾯形状的符号2. 辅助符号：表⽰焊缝表⾯形状特征的符号3.补充符号：补充说明焊缝的某些特征⽽采⽤的符号4.尾注：是对焊缝的要求进⾏备注，⼀般说明质量等级，适⽤范围、剖⼝⼯艺的具体编号等常⽤的坡⼝的形状和尺⼨可以查看《建筑钢结构焊接技术规程》（JGJ81-2002），下表是根据规程及我司习惯绘制的坡⼝节点表，可供参考：5.焊缝尺⼨的标注：说明：当⽆焊缝长度尺⼨是表⽰焊缝是通长连续的；当对接焊缝（含⾓对接组合焊缝）⽆有效深度的尺⼨标注时，表⽰全熔透。
2024年度2024全新钢结构知识培训课件
202024/3/23
01
施工前准备
对钢结构表面进行除锈、去污等预处理，确保表面干净、粗糙度适宜；
检查防腐、防火材料的质量证明文件，确保其符合设计要求和相关标准
。
02
施工过程控制
严格控制施工环境温度、湿度等条件，确保防腐、防火材料的施工质量
和效果；对于涂层保护，应注意涂刷的均匀性、厚度等指标；对于防火
2024/3/23
在选用钢材时，还应注意其生产 工艺、质量等级、检验标准等相 关要求，确保所选钢材符合设计 要求和国家相关标准。
15
03
连接方法与技术
2024/3/23
16
焊接连接方法及工艺要点
01
02
03
焊接方法
包括电弧焊、气体保护焊 、激光焊等多种焊接方法 ，根据具体情况选择最适 合的方法。
的抗震性能。
特点
螺栓连接具有施工简便、拆卸方便 、可重复使用等优点，但也存在松 动、疲劳等问题。
适用范围
适用于需要经常拆卸或承受动荷载 的结构连接中，如桥梁、建筑等。
2024/3/23
18
其他连接方式简介
铆钉连接
通过铆钉将两个或多个构 件连接在一起，常用于轻 型钢结构中。
2024/3/23
销轴连接
2024/3/23
5
钢结构优势与局限性
施工速度快
钢结构构件可以预制化生产，现场安 装便捷，缩短工期。
环保节能
钢材可回收利用，减少建筑垃圾对环 境的污染。
2024/3/23
6
钢结构优势与局限性
耐腐蚀性差
对专业性要求高
钢材易受到腐蚀，需要采取防护措施 。
钢结构的设计、制造和安装需要专业 的技术团队。
