实验一单级共射放大电路
实验一 单管放大电路测量(1)(1)
bbec b R U E -=Ｉb ceo b cQ I I I ββ≈+=ＩccQ c ceQ R I E U -=eQbb be I r r 26)1('β++=bes li o u r R R U U A +-=='βlc l c lR R R R R +='实验一 单管共射极放大器班级学号：1906202-08 姓名；谭湘一、实验目的1、 了解放大器电路参数对放大性能的影响。
2、 学习调整、测量放大器性能的方法。
二、实验原理 图1所示为单级阻容耦合共射放大电路电原理图。
调节Rb 可调整放大器的静态工作点。
图1－1为放大器工作点之图解。
由图可知其中Ic Ｑ为集电极静态工作电流，Uce Ｑ为集电集静态工作电压。
在中频段不需要考虑耦合电容和分布电容、晶体管结电容的影响。
利用微变等效电路法可得： 三极管输入端的微变等效电阻：中频段电压放大倍数:其中等效负载电阻:图2 单管放大器电路图 由Au 表达式可知当Rc 、Ic 变化时，Au 随之变化。
三、 实验内容与方法实验电路如图2所示。
各元件参考值为：Ｔ3DG6B, Rb1=10k Ω, Rb2=10K(RW1100k), Rc1=3.3K ,Re1=1K Cl=C2=10μF, Ce=100μF,RL=1.8K, Ui=10mV/1kHz, EC=+9V , 1、 观察放大器的输出波形按图3接通测试电路，由低频信号发生器在放大器的输入端输入UI=10mV/1kHz 的信号，用示波器观察并比较放大器的输出波形与输入波形的相位之间有什么不同，波形有无失真？绘出波形图。
…(１) …(２)…(３)…(４)…(５)…(６)图1 单管放大器原理图2、测量放大器中频段放大倍数 （1）保持输入信号KHzmV u i 1/10=不变，用毫伏表测出放大器的输入电压与输出电压，计算放大倍数i uu u A 0-=（2）保持输入信号KHzmV u i 1/10=不变，在放大器的输出端加负载电阻RL ＝1.8K 用毫伏表测出放大器的输入电压与输出电压，计算放大倍数3、 放大器的最佳工作点与晶体管最大允许输入电压的研究(1)仍保持输入信号KHzmV u i 1/10=不变，用钟表启逆时针慢慢调节Rb2（RW1）改变放大器的静态工作点，并用示波器观察输出波形，绘出波形并分析产生现象的原因。
单管共射放大电路
项目一单管共射放大电路1、实验目的（1）熟悉晶体管的管型、管脚和电解电容器的极性。
（2）测量单管放大电路的电压增益，并比较测量值与计算值。
（3）测定单级共射放大电路输入与输出波形的相位关系。
（4）测定负载电阻对电压增益的影响。
（5）熟悉放大器静态工作点的调试方法以及静态工作点变化对放大器性能的影响。
（6）研究放大器的动态性能。
2、实验仪器PC机一台 Multisim软件低频信号发生器示波器直流稳压电源万用表3、实验原理及电路晶体三极管由半导体材料硅或锗制成。
各种管的外形和管芯在制造工艺上各有不同，但最基本的结构只有NPN型和PNP型两种，管芯内部包含由两个PN结组成的三个区（发射区、基区、集电区）。
三极管的工作状态可以分为以下三个区域：（1）截止区减小基极电流IB、集电极电流IC也随着减小，当IB=0时，IC≈0，即特性曲线几乎与横轴重合，这时，三极管相当于一个断开的开关。
（2）饱和区三极管的发射结、集电结均处于正向偏置，IC基本上不受IB控制（IC≠βIB），晶体管失去了电流放大作用。
这时，VCE很小，晶体管相当于一个接通的开关，使电源电压VCC几乎全加到集电极电阻RC上。
（3）放大区发射结正向偏置、集电结反向偏置，IC的变化取决于IB（IC=βIB），基本上与VCE无关，晶体管具有电流放大作用。
这时晶体管工作于线性放大区。
截止、放大、饱和三个区的VBE数值见表1-1。
表1-1 VBE数值表对放大器的基本要求是：有的电压放大倍数，输出电压波形失真要小。
放大器工作时，晶体管应工作在放大区，如果静态工作点选择不当，或输入信号过大，都会使输出波形产生非线性失真。
一般采用改变偏置电阻RB的方法来调节静态工作点。
当放大器的输入信号幅值较小时，在保证输出电压波形不失真的条件下，常选取较低的静态工作点，以降低放大器噪声和电源的能量损耗。
实际使用中，常通过测量RC上电压的方法来测量集电极电流IC。
放大器的电压增益Au可用交流输出电压峰值Uop除以输入电压峰值Uip来计算在单级共射放大器中，集电极等效交流负载电阻R’L为晶体管的输入电阻rbe可估算为式中，IE为静态发射极电流，也可用静态集电极电流ICQ来代替。
项目1： 单级共射放大电路
实验一 单极共射放大电路一、实验目的1.掌握三极管（BJT ）单极共射放大电路静态工作点的测量和调整方法。
2.了解电路参数变化对静态工作点的影响。
3.掌握BJT 单极共射放大电路主要性能（A v 、R i 、R o ）的测量方法。
4.学习通频带的测量方法。
二、实验仪器1.示波器2.函数信号发生器3.数字万用表4.数字毫伏表5.模拟电路实验平台三、实验原理与参考电路1. 参考电路实验参考电路如图4.2.1所示。
该电路采用自动稳定静态工作点的分压式射极偏置电路，其温度稳定性好。
三极管选用国产高频小功率三极管3DG6，或国外型号9013，电位器R P 为调整静态工作点而设。
LR 1c R 1b R 2b R 1e R '1e R eC 1T 1C CCV +2S +-+-PR 2c iV ∙oV ∙图4.2.1 单级共射放大电路2. 静态工作点的估算与调整静态工作点是指输入交流信号为零时三极管的基级电流I BQ 、集电极电流I CQ 和管压降V CEQ 。
在三极管放大电路的图解分析中已经介绍，为了获得最大不失真的输出电压，静态工作点应选在输出特性曲线上，交流负载线的中点。
若工作点选择的太高，易引起饱和失真，而选得太低，又引起截止失真，对于线性放大电路，这两种工作点都不合适的，必须对其进行调整。
图4.2.1所示电路的直流通路如图4.2.2所示。
其开路电压V BB 和内阻R B 分别为11b B R R =∥12b R CC b b b BB V R R R V 121112+=则 )R )(R 1(2e 1e +++-=βB BEQBB BQ R V V IBQ CQ I I β=CQ c CC CEQ I R V V )R R (2e 1e ++-≈BQI CQI CCV BR 1e R 2e R CR BBV图4.2.2 图4.5.1所示电路的直流通路由以上表达式可见，静态工作点与电路参数V CC 、R C 、R e1、R e2、R b11、R b12三极管的β都有关。
北工大电子技术实验1单管共射放大电路
实验内容： 用毫伏表测量Uo,计算Au。 用示波器观察Ui和Uo波形。
信号
1
2
被测 示波器
实
Ui (mV) 3mV 加大Ui
测
U0 (பைடு நூலகம்V)
计算
Au
理论值
Au
理论值估算：R R (1 β ) 26 mV be bb '
I EQ mA
R L RC // R L
RL Au β rbe
单管共射放大电路
实验目的
• 学习三极管放大电路的焊接和调试。
• 了解电路参数对放大器静态工作点、电压 放大倍数、输出电压波形的影响。 • 进一步学习使用电子仪器。
工作特点（单级放大器）：
• 为了不失真地放大信号，放大器必须设置 合适的静态工作点，使其工作在放大区。 • 共射极放大器对输入的信号电压具有放大 和倒相作用。 • 在交流放大器中同时存在着直流分量和交 流分量两种成分。直流分量反映的是直流 通路的情况；交流分量反映的是交流通路 的情况。
实验内容
实验准备：插接实验电路 • 按实验电路焊接线路，将Rp调到最大。 • 将直流稳压电源调至12V。 • 仔细检查，确认无误后接通电源。 • 将信号发生器输入调为1KHz,3mVRms正弦波.
注意:不要带电焊接.
实验电路
9013
Rc RL
1、静态工作点测试
• 实验条件：不接入Ui，将Rp调到最大，然 后接入Vcc=12V。 • 调节Rp使得VE=2.2V • 用万用表直流电压档测量以下数据：
5mV
• 4、动态测试 改变静态工作点，观察其对输出波形的影响。
RP值 VBQ（V） VCQ（V） VEQ（V） 最大 合适 最小

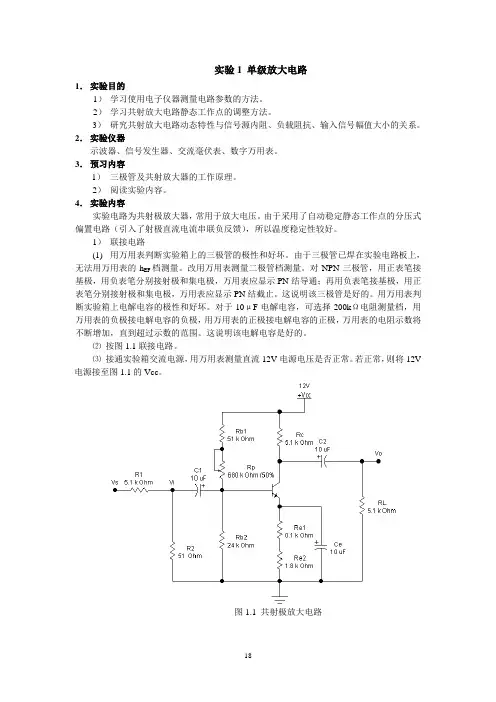

实验1-单级放大电路
实验1 单级放大电路1．实验目的1）学习使用电子仪器测量电路参数的方法。
2）学习共射放大电路静态工作点的调整方法。
3）研究共射放大电路动态特性与信号源内阻、负载阻抗、输入信号幅值大小的关系。
2．实验仪器示波器、信号发生器、交流毫伏表、数字万用表。
3．预习内容1）三极管及共射放大器的工作原理。
2）阅读实验内容。
4．实验内容实验电路为共射极放大器，常用于放大电压。
由于采用了自动稳定静态工作点的分压式偏置电路（引入了射极直流电流串联负反馈），所以温度稳定性较好。
1）联接电路(1)用万用表判断实验箱上的三极管的极性和好坏。
由于三极管已焊在实验电路板上，无法用万用表的h EF档测量。
改用万用表测量二极管档测量。
对NPN三极管，用正表笔接基极，用负表笔分别接射极和集电极，万用表应显示PN结导通；再用负表笔接基极，用正表笔分别接射极和集电极，万用表应显示PN结截止。
这说明该三极管是好的。
用万用表判断实验箱上电解电容的极性和好坏。
对于10μF电解电容，可选择200kΩ电阻测量档，用万用表的负极接电解电容的负极，用万用表的正极接电解电容的正极，万用表的电阻示数将不断增加，直到超过示数的范围。
这说明该电解电容是好的。
⑵按图1.1联接电路。
⑶接通实验箱交流电源，用万用表测量直流12V电源电压是否正常。
若正常，则将12V 电源接至图1.1的Vcc。
图1.1 共射极放大电路⑷ 测量电阻R C 的阻值。
将V i 端接地。
改变R P （有案可查2 2k Ω、100k Ω、680k Ω三个可变电阻可选择），测量集电极电压V C ，求 I C =(V CC －V C )/R C 分别为0.5mA 、1mA 、1.5mA 时三极管的β值。
建议使用以下方法。
bB cc2b B B R V V R V I -=+p 1b b R R R += B C I I=β （1-1） 请注意，电路断电、电阻从电路中开路后才能用万用表测量电阻值。

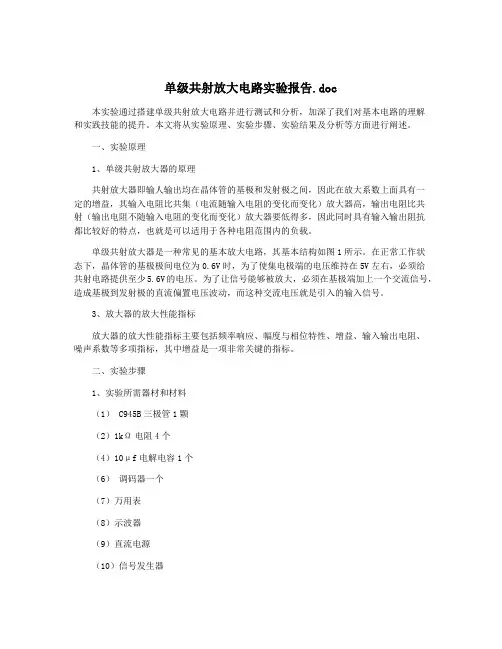

单级共射放大电路实验报告.doc
单级共射放大电路实验报告.doc本实验通过搭建单级共射放大电路并进行测试和分析，加深了我们对基本电路的理解和实践技能的提升。
本文将从实验原理、实验步骤、实验结果及分析等方面进行阐述。
一、实验原理1、单级共射放大器的原理共射放大器即输人输出均在晶体管的基极和发射极之间，因此在放大系数上面具有一定的增益，其输入电阻比共集（电流随输入电阻的变化而变化）放大器高，输出电阻比共射（输出电阻不随输入电阻的变化而变化）放大器要低得多，因此同时具有输入输出阻抗都比较好的特点，也就是可以适用于各种电阻范围内的负载。
单级共射放大器是一种常见的基本放大电路，其基本结构如图1所示。
在正常工作状态下，晶体管的基极极间电位为0.6V时，为了使集电极端的电压维持在5V左右，必须给共射电路提供至少5.6V的电压。
为了让信号能够被放大，必须在基极端加上一个交流信号，造成基极到发射极的直流偏置电压波动，而这种交流电压就是引入的输入信号。
3、放大器的放大性能指标放大器的放大性能指标主要包括频率响应、幅度与相位特性、增益、输入输出电阻、噪声系数等多项指标，其中增益是一项非常关键的指标。
二、实验步骤1、实验所需器材和材料（1） C945B三极管1颗（2）1kΩ电阻4个（4）10μf电解电容1个（6）调码器一个（7）万用表（8）示波器（9）直流电源（10）信号发生器2、实验操作流程（1）根据电路图搭建实验电路。
（2）用万用表测出电路中各个元件的参数值。
（3）连接示波器和信号发生器，使信号发生器输出一个1kHz正弦波。
（4）打开直流电源，调节电源电压为5V.（5）显示器显示开始显示信号曲线，用示波器观察信号波形和增益。
（6）通过调节信号源和示波器来得到最佳的放大性能。
三、实验结果及分析搭建完实验电路并进行调试后，我们得到了以下数据：信号频率 | 10kHz | 100kHz | 1MHz |输入电压 | 200mV | 200mV | 200mV |输出电压 | 1.05V | 1.02V | 390mV |增益（Vout/Vin） | 5.25 | 5.1 | 1.95 |从表格数据中可以看出，在低频范围内，输出电压随着输入电压的增加而增加，实现了较好的信号放大效果。
单级共射放大电路实验报告
单级共射放大电路实验报告实验目的：本次实验旨在了解单级共射放大电路的工作原理和特点，通过实验掌握该电路的调试方法和测量技巧，提高学生的电路分析和设计能力。
实验原理：单级共射放大电路是一种常用的晶体管放大电路，它具有输入阻抗高、输出阻抗低、电压放大系数大等优点。
该电路的原理图如下所示：搭建电路：为了实现该电路的正常工作，我们需要准备以下元器件和设备：元器件：晶体管2N3904；电容器C1、C2；电阻R1、R2、R3；射极电阻RL。
设备：函数信号发生器；直流电源；示波器；万用表。
接下来，我们按照原理图搭建出如下电路：调试电路：搭建好电路之后，我们需要进行调试。
具体步骤如下：1. 调整直流工作点将电源输出电压调整为2V左右，观察示波器上的波形，调整可变电阻R1，使得直流工作点在Collector特性曲线的下降区域，同时保证该点的电压符合晶体管的工作条件。
2. 选择信号调节函数信号发生器，选择适当的信号源，要保证电路在输出信号时正常工作。
我们可以选择一个1kHz的正弦信号作为输入信号。
3. 测量电压放大系数使用万用表测量电路的输入电压Vi和输出电压Vo，计算出电压放大系数Av=Vo/Vi。
通过多组数据计算平均值，得到最终的电压放大系数。
4. 测量输入输出阻抗使用万用表测量输入阻抗Ri和输出阻抗Ro，记录下相应数据，并结合电路特性进行分析。
实验结果和分析：本次实验得出的数据如下：直流工作点：Uc=1.84V，Ic=1.8mA，Ue=580mV，Ie=1.8mA。
电压放大系数：Av≈55。
输入阻抗：Ri≈1.5kΩ。
输出阻抗：Ro≈200Ω。
通过以上数据可以得出以下分析结果：1. 该电路的输入阻抗较高，表明它能够很好地接受信号源的输入信号。
2. 该电路的输出阻抗较低，表明它能够很好地输出信号，能够在下一级电路中起到良好的负载作用。
3. 该电路的电压放大系数较大，表明它能够很好地增强输入信号，同时保证输出信号的稳定性。
单管共射极放大电路实验报告
单管共射极放大电路实验报告Company Document number：WUUT-WUUY-WBBGB-BWYTT-1982GT实验一、单管共射极放大电路实验1. 实验目的（1） 掌握单管放大电路的静态工作点和电压放大倍数的测量方法。
（2） 了解电路中元件的参数改变对静态工作点及电压放大倍数的影响。
（3） 掌握放大电路的输入和输出电阻的测量方法。
2. 实验仪器① 示波器② 低频模拟电路实验箱 ③ 低频信号发生器 ④ 数字式万用表 3. 实验原理（图）实验原理图如图1所示——共射极放大电路。
4. 实验步骤 (1) 按图1连接共射极放大电路。
(2)测量静态工作点。
② 仔细检查已连接好的电路,确认无误后接通直流电源。
③ 调节RP1使RP1＋RB11＝30k④ 按表1测量各静态电压值，并将结果记入表1中。
表1 静态工作点实验数据Rs 4.7K(1)测量电压放大倍数①将低频信号发生器和万用表接入放大器的输入端Ui，放大电路输出端接入示波器，如图2所示，信号发生器和示波器接入直流电源，调整信号发生器的频率为1KHZ，输入信号幅度为20mv左右的正弦波，从示波器上观察放大电路的输出电压UO的波形，分别测Ui和UO的值，求出放大电路电压放大倍数AU。
图2 实验电路与所用仪器连接图②保持输入信号大小不变，改变RL，观察负载电阻的改变对电压放大倍数的影响，并将测量结果记入表2中。
表2 电压放大倍数实测数据（保持U I不变）（4）观察工作点变化对输出波形的影响①实验电路为共射极放大电路②调整信号发生器的输出电压幅值（增大放大器的输入电压U i），观察放大电路的输出电压的波形，使放大电路处于最大不失真状态时（同时调节RP1与输入电压使输出电压达到最大又不失真），记录此时的RP1＋RB11值，测量此时的静态工作点，保持输入信号不变。
改变RP1使RP1＋RB11分别为25KΩ和100K Ω，将所测量的结果记入表3中。
模电实验单级共射放大电路
模电实验单级共射放⼤电路单极共射放⼤电路⼀、实验⽬的（1）掌握⽤Multisim 13 仿真软件分析单极放⼤电路主要性能指标的⽅法。
（2）熟悉掌握常⽤电⼦仪器的使⽤⽅法，熟悉基本电⼦元器件的作⽤。
（3）学会并熟悉“先静态后动态”的电⼦线路的基本调试⽅法。
（4）分析静态⼯作点对放⼤器性能的影响，学会调试放⼤器的静态⼯作点。
（5）掌握放⼤器的放⼤倍数、输⼊电阻、输出电阻及最⼤不失真输出电压的测试⽅法。
（5）测量放⼤电路的频率特性。
⼆、实验原理1.基本电路电路在接通直流电源CC V ⽽未加⼊输⼊信号时（通过隔直流电容1C 将输⼊端接地），电路中产⽣的电流、电压为直流量，记为BEQ V ，CEQ V ，BQ I ，CQ I ，由它们确定了电路的⼀个⼯作点，称为静态⼯作的Q 。
三极管的静态⼯作点可⽤下式近似估算：)7.0~6.0(=BEQ V V 硅管；（0.2~0.3）V 锗管()e c CQ CC CEQ R R I V V +-=CC P BQ V R R R R V 212++= EBEQBQ EQ CQ R V V I I -=≈βCQ BQ I I =2.静态⼯作点的选择放⼤器静态⼯作点的选择是指对三极管集电极电流C I （或CE V ）的调整与测试。
在晶体管低频放⼤电路中，静态⼯作点的选择及稳定具有举⾜轻重的作⽤，直接关系到放⼤电路能否正常可靠地⼯作。
若⼯作点偏⾼（C I 放⼤），则放⼤器在加⼊交流信号以后易产⽣饱和失真，此时输出信号o u 的负半周将被削底；若⼯作点偏低，则易产⽣截⽌失真，即o u 的正半周被削顶（⼀般截⽌失真不如饱和失真明显）。
这些情况都不符合不失真放⼤的要求。
所以在选定⼯作点以后还必须进⾏动态调试，即在放⼤电路的输⼊端加⼊⼀定的输⼊电压i u ，并检查输出电压o u 的⼤⼩和波形是否满⾜要求。
如不满⾜，则应调节静态⼯作点的位置。
还应说明的是，上⾯所说的⼯作点“偏⾼”或“偏低”不是绝对的，应该是相对信号的幅度⽽⾔。
中大模电实验一 BJT单管共射放大电路 实验报告
实验一BJT单管共射放大电路一、实验目的1、掌握放大电路静态工作点的测试方法，分析静态工作点对放大器性能的影响。
2、掌握放大电路动态性能（电压增益、输入电阻、输出电阻、最大不失真输出电压及幅频特性等）的测试方法。
3、进一步熟练常用电子仪器的使用。
二、实验原理1、电路图图一2、通电观察：接好电路之后，在确认安装正确无误后，才可以把经过准确测量的电源电压接入电路。
电源接入电路之后，也不应急于观察数据，而应先观察有无异常现象。
3、静态测试:（1）测量放大电路的静态工作点，应在输入信号Vi=0的情况下进行。
分别测量VB、VC、VE，然后通过Ic≈IE=VE/RE可算出Ic，同时可算出VBE=VB-VE,VCE=Vc-VE。
（2）静态工作点的调试：指对管子集电极电流Ic或VCE的调整与测试。
静态工作点是否合适，对放大电路的性能及输出波形都有很大的影响，偏高或偏低的静态工作点都会使输出波形出现失真。
而静态工作点本身也会影响管子的性能。
改变电路的Vcc、Rc、RB都会引起静态工作点的变化，但通常采用调节偏置电阻Rb1来改变静态工作点。
4、动态指标测试（1）电压增益Av的测量：测出vi和vo的有效值，则Av=Vo/Vi .图二（2）输入电阻Ri : 如图2在被测放大电路的输入端与信号源之间串入一测量辅助电阻R,在放大电路正常工作的情况下，用交流毫伏表测出Vs和Vi，则输入电阻可由Ri=ViR/（Vs-Vi）算出。
（3）输出电阻Ro：在放大电路正常工作的条件下，测出输出端不接负载RL输出电压Vo和接入负载后的输出电压VL，根据Ro= [(Vo/VL)-1]RL求出输出电阻。
（4）最大不失真输出电压Vo(p-p)的测量（最大动态范围）：在放大电路正常工作的情况下，逐步增大输入信号的幅度，并同时调节Rw(改变静态工作点)，用示波器观察Vo, 当输出波形同时出现削底和缩顶现象时，说明静态工作点已调在交流负载线的中点，然后反复调整输入信号，使波形输出幅度最大，且无明显失真时，用交流毫伏表测出Vo有效值，则动态范围等于22Vo，或用示波器直接读出Vo(p-p)。
单级共射放大电路
实验一 单级共射放大电路一、实验目的1．熟悉电子元器件和模拟电子实验箱。
2．掌握放大电路静态工作点的调试方法及其对放大电路性能的影响。
3．学习测量放大电路Q 点，A v ，r i ，r o 的方法，了解共射电路的特性。
4．理解放大电路的动态性能。
二、实验仪器1．模拟电子实验箱 2．低频信号发生器 3．交流毫伏表 4．示波器 5．万用表三、预习要求1．复习三极管及单管放大电路的工作原理。
2．了解放大电路静态和动态测量方法。
四、实验概述图1.1为电阻分压式工作点稳定单管共射放大电路。
它的偏置电路采用R b 和R b2组成的分压电路，并在发射极中接有电阻R e ，以稳定放大器的静态工作点。
当在放大器的输入端加入输入信号U i 后，在放大器的输出端便可得到一个与U i 相位相反，幅值被放大了的输出信号U o ，从而实现了电压放大。
注意：图1.1所示电路中，R 1、R 2为分压衰减电路，除R 1、R 2以外的电路为放大电路。
U o A U s图1.1 工作点稳定的放大电路之所以采取这种结构，是由于一般信号源在输出信号小到几毫伏时，会不可避免的受到电源纹波影响出现失真，而大信号时电源纹波几乎无影响，所以采取大信号加R 1、R 2衰减形式。
1．输入电阻的定义为电路的输入电压U i 与输入电流I i 之比，即r i =iiI U r i 为从电路输入端看进去的交流等效电阻，r i 愈大，则电路从信号源取用电流I i 愈小，电路获得的U i 愈大。
2．输出电阻的定义为负载R L 开路，且信号源电压U s =0（但保留其内阻R s ），从输出端看进去的等效电阻。
即输出端开路时，采用戴维南定理求得等效电源内阻。
即r o =ooI U (U s =0，R L = ) r o 为从电路输出端看进去的交流等效电阻，r o 愈小，则电路接上负载后，输出电压下降愈少，即带负载能力愈强。
五、实验内容1．静态测量与调整按图1.1接线（不用接入由R 1、R 2组成的分压衰减电路），确认无误后接通电源，调整R p 使U e ＝2.2V ，测量电路的静态工作点的相关值（I b 、I c 、U ce ），在这里，为了测量的方便，我们只需测出三极管的三个脚对地的电压，也就是U e 、U b 、U c ，就可以相应推导出Q 点值。
模电实验一 单级共射放大电路
模电仿真实验报告单级共射放大电路班级：电子信息类一班学号：2014117225姓名：梁霄实验一单级共射放大电路实验目的：1.熟悉常用电子仪器的使用方法。
2.掌握放大器静态工作点的调试方法及其对放大电路性能的影响。
3.掌握放大器动态性能参数的测试方法。
4.进一步掌握单级放大电路的工作原理。
实验仪器：1.示波器2.型号发生器3.数字万用表4.交流毫伏表5.直流稳压源实验原理：1.电路静态工作点的调整将放大电路的输入端短路，让其工作在直流状态，用直流电压表测量三极管C,E 间电压，调整电位器使UCE在4-6V之间，这表明放大电路的静态工作点基本设置在放大区，然后测量B极对地的电位并记录。
2.电压放大倍数的测量放大电路静态工作点设置合理后，在电路的输入端加入正弦信号，用示波器观察放大电路的输出波形，并调节输入信号幅度，使输出波形基本不失真。
用交流毫伏表或示波器分别测量放大电路的输入，输出电压，按定义式计算。
3.输入电阻Ri 的测量测量输入电阻时，可采用串联电阻法来进行。
4.输出电阻Ro的测量测量输出电阻时采用单负载电阻法。
实验内容：1.装接电路1）.用万用表判断试验箱上三极管，电解电容的极性好坏，测试三极管的放大倍数。
2）.按图示连接电路，将电位器调到电阻最大位置。
3）.接线后仔细检查电路，确认无误后接通电源。
2.静态工作点的调整测量1）同时，在示波器的另一通道监视放大器输出电压U0的波形调整RP的阻值，是静态工作点处于合适的位置，UCE=5.16V。
2）保持静态工作点不变撤去输入信号源，使电路工作在直流状态，用直流电压表测量UB,UC,UE的值，在计算静态工作点的值，并和理论计算值进行比较。
3.电压放大倍数的测量与计算1）.放大电路的静态测量完毕后，输入端加上正弦信号，在输出波形不失真的情况下，测量输入信号电压UI和输出信号电压U0的电压值。
改变UI值，在测量U0的值以计算电压放大倍数的平均值，减小测量误差。
实验一单管共射极放大电路的设计
实验一单管共射极放大电路设计姓名：樊益明学号：20113042单管放大电路设计题目：要求：输入电阻Ri<=3K,输出电阻R0>=5k, 直流电源Vcc=6V,设计一个当输入频率f=20kHz,放大倍数AV=60时稳定放大电路。
一：放大电路的选择（1）共射极放大电路：具有较大的电压放大倍数和电流放大倍数，输入电阻和输出电阻比较适中，一般只要对输入电阻和输出电阻和频率响应没有特殊要求的电路均常采用此电路。
共射极放大电路被广泛地应用于低频电压放大电路的输入级、中间级和输出级。
（2）共集电极放大电路：此电路的主要特点是电压跟随，即电压放大倍数接近1而小于1而且输入电阻很高，接受信号能力强。
输出电阻很低，带负载能力强。
此电路常被用作多级放大电路的输入级和输出级或隔离用的中间级。
首先，可利用此电路作为放大器的输入级，以减小对被测电路的影响，提高测量的精度。
其次，如果放大电路输出端是一个变化的负载，为了在负载变化时保证放大电路的输出电压比较稳定，要求放大电路具有很低的输出电阻，此时可以采用射极输出器作为放大电路的输出级，以提高带负载能力。
最后，共集电极放大电路可以作为中间级，以减小前后两级之间的相互影响，起隔离作用。
（3）共基极放大电路：具有很低的输入电阻，使晶体管结电容的影响不显著，所以频率响应得到很大的改善，这种接法常用于宽频带放大器中。
输出电阻高可以作为恒流源。
二：确定电路根据题目要求：应选择稳定的，输入电阻较大的电路，即采用分压式直流负反馈共射极放大电路。
三：原理分析：⑴元器件的作用：Rb1和Rb2起分压作用，给三极管B极提供偏置电压。
Rc给三极管C极提供偏置电压。
Re为直流负反馈，消除温度对电路的影响。
RL为负载，Cb Cc为交流耦合，Cb将交流信号耦合到三极管，Cc将信号耦合到负载。
Ce为旁路电容，三极管起放大作用。
(2)静态分析：即三极管B的确定，即lb=bmin+lbmax)/2 得对应的lc,所以B =lc/lb. 由AV= - B RL'/rbe 得rbe=-BRL'/AV,又rbe=300+26/lb,得lb,vB=2Vbe,Ve=Vb-Vbe,le=(Vb-Vbe)/Re,Vce=Vcc-lc*( Rc+Re) 动态分析：此电路的微变等效图为输入电阻Ri=Rb1//Rb2//rbe, 输出电阻Ro=Rc(RL"),放大倍数AV=-B RL'/rbe.(3)直流负反馈原理：基极B点电压保持不变当温度T升高c 极电流增大e极电压就降低(Ve=lc*Re)继而VBE降低(VBe=VB-VE从而lb降低导致Ic降低达到反馈的目的。
单级共射放大电路实验报告
单级共射放大电路实验报告实验目的，通过搭建单级共射放大电路，了解其工作原理和特性，并通过实验验证其放大功能和频率响应。
实验仪器和器材，示波器、信号发生器、直流稳压电源、电阻、电容、三极管等。
实验原理，单级共射放大电路是一种常用的放大电路，其工作原理是利用三极管的放大特性，将输入信号进行放大。
在单级共射放大电路中，输入信号通过输入电容耦合到基极，经过输入电阻进入三极管的基极，通过基极-发射极间的电流放大作用，输出到负载电阻上，实现信号放大。
实验步骤：1. 按照电路图连接实验电路，注意接线正确，电路连接紧密。
2. 调节直流稳压电源，使其输出电压为所需工作电压。
3. 调节信号发生器，输入所需频率和幅值的正弦信号。
4. 连接示波器，观察输入信号和输出信号的波形，记录波形特点和参数。
5. 调节信号频率和幅值，观察输出信号的变化，记录频率响应曲线。
实验结果：经过实验观察和记录，我们得到了以下实验结果：1. 输入信号和输出信号的波形基本一致，幅值经过放大。
2. 随着输入信号频率的增加，输出信号的幅值有所下降，频率响应存在一定的衰减。
实验分析：通过实验结果的观察和分析，我们可以得出以下结论：1. 单级共射放大电路具有信号放大的功能，能够将输入信号进行放大。
2. 由于电容和电感元件的存在，单级共射放大电路存在一定的频率响应特性，随着频率的增加，放大倍数会有所下降。
实验总结：本次实验通过搭建单级共射放大电路，验证了其放大功能和频率响应特性。
同时，通过观察实验现象和分析实验结果，加深了对单级共射放大电路的工作原理和特性的理解。
在今后的学习和工作中，我们将更加熟练地运用单级共射放大电路，并加深对其特性的认识。
实验存在的不足和改进方向：在实验过程中，我们发现了一些不足之处，比如实验中可能存在的误差、实验数据的不够精确等。
因此，我们需要在以后的实验中加强对实验过程的控制，提高实验数据的准确性和可靠性。
通过本次实验，我们对单级共射放大电路有了更深入的了解，也为以后的学习和工作积累了宝贵的经验。
单级共射放大电路
实验原理图2－1为电阻分压式工作点稳定单管共射放大电路实验原理图。
它的偏置电路采用R B1和R B2组成的分压电路，并在发射极中接有电阻R E ，以稳定放大电路的静态工作点。
当在放大电路的输入端加入输入信号u i 后，在放大电路的输出端便可得到一个与u i 相位相反，幅值被放大了的输出信号u 0，从而实现了电压放大。
图2－1 共射极单管放大电路实验电路在图2－1电路中，当流过偏置电阻R B1和R B2 的电流远大于晶体管T 的 基极电流I B 时（一般5～10倍），则它的静态工作点可用下式估算: CC B2B1B1B U R R R U +≈U CE ＝U CC －I C （R C ＋R E ）电压放大倍数 beLC V r R R βA // -= 输入电阻R i ＝R B1 // R B2 // r be47µF47µFR P1 100KR B11 4.7KR B12 10KR E1 51510 C 3R C1 2KCE BEB E I R U U I ≈-≈输出电阻RO ≈RC由于电子电路件性能的分散性比较大，因此在设计和制作晶体管放大电路时，离不开测量和调试技术。
在设计前应测量所用元电路件的参数，为电路设计提供必要的依据，在完成设计和装配以后，还必须测量和调试放大电路的静态工作点和各项性能指标。
一个优质放大电路，必定是理论设计与实验调整相结合的产物。
因此，除了学习放大电路的理论知识和设计方法外，还必须掌握必要的测量和调试技术。
放大电路的测量和调试一般包括：放大电路静态工作点的测量与调试，消除干扰与自激振荡及放大电路各项动态参数的测量与调试等。
1、放大电路静态工作点的测量与调试1)静态工作点的测量测量放大电路的静态工作点，应在输入信号ui＝0的情况下进行，即将放大电路输入端与地端短接，然后选用量程合适的直流毫安表和直流电压表，分别测量晶体管的集电极电流IC以及各电极对地的电位UB 、UC和UE。
单极共射放大电路实验报告
单极共射放大电路实验报告
实验目的：
1. 了解单极共射放大电路的原理和工作过程。
2. 学习使用实验仪器和测量单极共射放大电路的性能参数。
3. 掌握单极共射放大电路的设计和调试方法。
实验器材：
1. 电源：直流电源和信号发生器。
2. 传输线：22AWG，15cm。
3. 电容：0.1μF，50μF。
4. 电阻：8Ω，10kΩ。
5. 晶体管：2N3904。
实验步骤：
1. 搭建单极共射放大电路。
2. 调节直流电源，使晶体管工作在放大状态。
3. 测量单极共射放大电路的放大倍数、输入阻抗、输出阻抗等性能参数。
4. 根据实验结果改变电路参数，进行单极共射放大电路的设计和调试。
实验数据：
1. 单极共射放大电路的放大倍数为
2.5。
2. 单极共射放大电路的输入阻抗为1kΩ。
3. 单极共射放大电路的输出阻抗为500Ω。
实验分析：
通过实验可以得到单极共射放大电路的重要性能参数，可以根据这些参数对电路进行设计和调整，以满足具体的需求。
同时，实验还可以加深对单极共射放大电路的原理和工作过程的理解。
实验结论：
单极共射放大电路是一种常见的放大电路，通过实验可以得到其重要性能参数和工作特点，有助于实际应用中的设计和调试。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
实验一单级共射放大电路
实验单级共发射放大电路
胡军2010117114
实验目的
1。
熟悉常用电子仪器的使用
2。
掌握放大器静态工作点的调试方法及其对放大器电路性能的影响3.掌握放大器动态性能参数的测试方法4.进一步掌握单级放大电路的工作原理
实验仪器
1。
示波器2。
信号发生器3。
数字万用表4。
交流毫伏表5。
DC稳压器
静态测试
实验原理和测量方法
电路图如下:
注意:由于实验箱负载RL=10k1.电路参数变化对静态工作点的影响放大器的基本任务是无失真地放大信号，实现输入变化对输出变化的控制效果。
为了使放大器正常工作，除了保证放大器电路的正常工作电压外，还应该有一个合适的静态工作点。
放大器的静态工作点是指流经三极管的直流IBQ和ICQ中的发射极电阻R6和R7，管的C极和E极之间的直流电压UCEQ，以及放大器输入端短路时B极和E
极的直流电压ube。
工作原理如下
①基极电压UB由RB和RB2的部分电压作用固定从图中可以看出，UB =？
Rb2*Vcc
Rb？在RB2公式中，铷、RB2和VCC是固定的，不随温度变化，所以基本势是一个确定的值。
(2)通过工业工程的负反馈，限制集成电路的变化，保持工作点稳定。
具体稳定过程如下:
T？？Ic？？Ie？？Ue？？Ube？？Ib？？Ic？静态工作点
2的理论计算。
电路的静态工作点可由以下关系确定: UB =
RB2 * CRB？Rb2 Ub？Ube ReIc？
Uce？Vcc？Ic(Rc？关于)？
从以上公式可以看出，当管道确定后，改变VCC、RB、RB2、RC(或RE)的任何参数值都会导致静态工作点的改变当电路参数确定后，静态工作点主要由RP调整由于高工作点，输出信号波形容易出现饱和失真。
工作点低，输出波形易于截止失真。
然而，当输入信号太大时，电子管将工作在非线性区域，输出波形将产生双向失真当输出波形不是很大时，静态工作点的设置应该很低，以减少电路的静态损耗。
3.测量和调整
调整放大器电路静态工作点的方法一般有两种(1)将放大电路的输入端(即ui=0)短路，使其工作在DC状态，用DC电压表测量三极管
c和e之间的电压，并调整电位计RP，使UCE略低于电源电压的1/2(本实验中UCE为4V)。
这表明放大电路的静态工作点基本设置在放大区，然后测量并记录b极对地电位，并根据测量值计算静态工作点值，以保证三极管工作在导通状态(2)放大电路与DC电源相连，输入端加入一个正弦信号(幅度约为10mV，频率约为1kHz)，使其工作在交流/DC状态。
示波器用于监控输出电压波形并调整基极电阻RP，以确保输出信号波形不失真。
当输入信号增加时，输出波形将同时具有截止失真和饱和失真。
这表明电路的静态工作点在放大区域的最佳位置输入正弦信号(即ui=0)被移除，以使电路在DC状态下工作。
使用DC电压表测量三极管三极对地的电压UB、UE、UC，然后可以计算出放大器的DC工作点ICQ、UCEQ、UBEQ。
4.电压放大系数的测量和计算
放大电路的重要动态性能参数是电压放大系数、输入电阻和输出电阻。
此外，对不同频率信号的响应能力也是放大器电路的一个重要性能指标
电压放大系数是指放大电路输出端的信号电压(可变电压)与输入端的信号电压之比，即
Au？Uo Ui电路中的
Au？？
？(Rc//RL)rbe
rbe？rbb？(1？？)
26mvi ie，其中rbb ‘一般取300ω
当放大电路的静态工作点设置合理时，电路的输入端加入正弦信号，用示波器观察放大电路的输出波形，调整输入信号的幅度，使输出波形基本不失真。
用交流毫伏表或示波器分别测量放大电路的输入和输出电压，并根据定义公式计算电路的电压放大系数。
实验
1的内容和步骤。
连接电路
①用万用表在实验箱上判断三极管和电解电容的极性和质量，测试三极管的放大倍数(2)根据图5-2-1所示的连接电路(连接前注意测量+12V电源，连接前关闭电源)，将电阻调整到最大电阻位置接线
③后仔细检查，确认电路正确后，打开电源。
2.静态工作点
①的调整和测量在放大器的输入端加入频率f=1kHz、幅度约10mV 的正弦信号。
用示波器观察输入信号。
同时，用示波器的另一个通道监测放大器输出电压UO的波形。
调整电阻，使静态工作点在适当的位置。
此时，输出波形最大，没有失真。
达到最大值的波形和电路静态不真实，如下图所示:
静态工作点计算:
Rp = 1% 1ω= 10kω，Rb = R3+Rp = 47+10 = 57kω，
再次因为:
Ub=Rb2*VccUb？UbeRb？Rb2，Ic？Uce？Vcc？Ic(Rc？Re)
Re:Ub = 3.55伏，Ic = 1.01mA毫安，Uce = 4.1v伏
②保持静态工作点不变，去掉输入信号源，使电路工作在DC状态，用DC电压表测量(保持RP值不变)Ub、ue、UC值，然后计算电路的静态工作点UBEQ、ICQ、IBQ、UCEQ值，并与理论计算值进行比较
静态工作点的值为
③改变RP值并重复上述实验①②
④改变电源电压(6V，9V)，重复实验①和②3.放大倍数的测量
①放大电路静态测量完成后，在输入端加入正弦信号，在输出波形不失真的情况下测量输入信号电压Ui和输出信号电压UO的电压值改变Ui值和测量UO值，计算电压放大系数Au的平均值，减少测量误差
②保持放大器电路输入信号的频率不变，逐渐增加电压值，用示波器观察放大器的输出波形，测量此时电路最大未失真输出电压值和输入电压值。
和自制表格来记录测量数据4.在放大电路的输入端串联一个5.1KΩ电阻，测量电路的输入电阻5.将5.1kΩ的负载电阻连接到电路的输出端，并测量电路的输出电阻
实验数据与分析
1。
用万用表测量的静态工作点:测量参数+VCC 12.26伏集成电路
1.33毫安UCE 1.35伏统一电路3.747伏统一电路3.016伏用户设备
2.394伏射频16.13千伏测量值
2。
放大率测量:测量栏中Uo Ui的旁路电容包括100旁路肌电，但不包括100ω空载负载
10mv 10mv 1.6V 1.2V 420mv 300mv计算值Au 160 120 42 30数据处理:
使用测量数据计算的静态工作点:Rp’=16.13k，可通过替换重新计算:Ub’=3.37V。
Ic ‘ = 0.953mA毫安。
Uce ‘ = 4.726v
输入电阻Ri的动态测试测量计算
输入电阻是从放大器输入端看到的等效电阻，它表示放大器电路对信号源的影响程度其输入电阻
ri = Rb∑rb2∑rbe∑rbe
可用串联电阻法测量。
测试示意图如图5-3-2所示。
如果已知电阻RS 串联在信号源和放大器电路的输入端之间，
Ri？UiUi？Rs IiUs？测量Ui
时，应注意使用示波器监测输出波形。
在不失真的情况下，用交流电压表测量美国和Ui的大小，然后计算Ri。
输出电阻RO的测量
输出电阻是从放大器输出看到的等效电阻对于负载电阻，放大器相当于信号源(电压源或电流源)。
如果采用电压源，它是与内阻RO串联的理想电压源UO。
RO的大小直接影响负载上的电压和电流，所以RO被称为放大器的输出电阻对于实验电路，当用RO = RC
测量输出电阻RO时，采用单负载电阻法，用交流电压表分别测量UO值(空载)和UOL值(带负载)那么:
Ro？Uo？UoLRL
UoL？？测量
时，电路也应保持无失真。
放大器频率特性的测量对于RC耦合放大器，由于耦合电容和发射极电容的存在，Au随着信号频率的降低而降低。
由于分布电容的存在和晶体管截止频率的限制，金随着信号频率的增加而降低。
这些电容的影响只能在中频范围内忽略。
描述金和氟之间关系的曲线称为RC耦合放大器的幅频特性曲线。
对应于
A u= 0.707Aum的FH和fL分别称为上限频率和下限频率，BW称为放大器的通带，其值为:BW = f h–fL
实验内容和步骤
1。
在放大器电路的输入端串联一个5.1KΩ电阻，测量电路的输入电阻2.将负载电阻10kΩ连接到电路的输出端，并测量电路的输出电阻3。
保持放大电路输入信号的幅度不变，在输出信号不失真的前提下改变输入信号的频率，测量输出电压，求出fL和fH，并计算BW值实验数据记录
电路输入电阻，输出电阻
1。
Us=6.8mv，Ui=3.0mv，Rs=5.1k 2。
Uo=0.62V，UoL=0.98V，RL=10k 代入公式计算:ri = 4.026 kω ro = 5.8kω
结果分析:理论上，输出电阻和输入电阻应该相等，但实际结果不相等。
经过分析，这是由于电路的静态工作点设置。
电路
频率和幅度关系数据表
的幅度和频率特性。
