正确安装热电偶

正确安装热电偶，

防止热处理设备温度显示超差

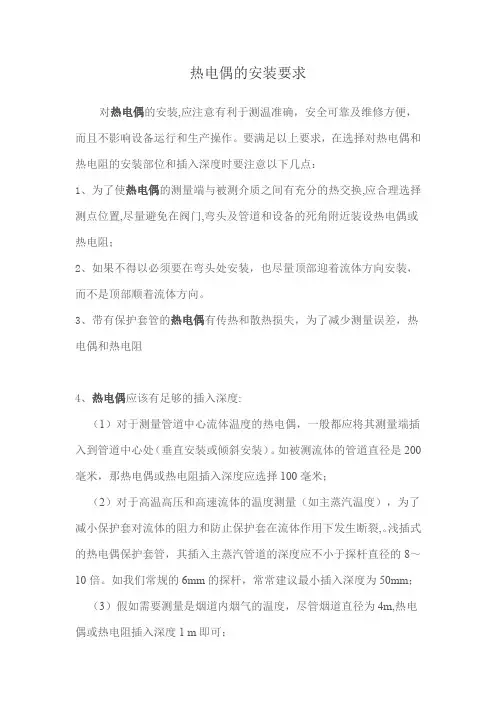

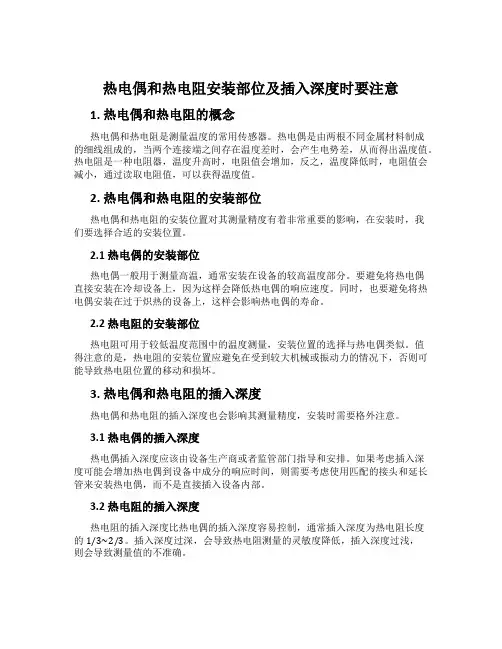

第一，在热处理炉中安装热电偶要考虑四要素（测量范围、准确度、温场分布、炉内气氛）。

第二，选定型号、分度号和相应材料保护套管的热电偶。应尽可能让热电偶工作端的温度代表被加热物的温度或使热电偶工作端处于有

代表性的均匀温场中。

第三，实施安装

1、箱式电阻炉热电偶的安装

①热电偶不能安装在温场的死角区域，要方便更换和维修。一般安装在顶部中间后三分之一处，插入深度大于200mm，接近被加热零件的真实温度。安装热电偶的孔和热电偶保护管之间的空隙，一定要用绝缘物密封，以减小热电偶工作端的热交换，否则测出的实际温度较仪表显示温度偏低。

②如果是盐炉，安装热电偶时，必须远离加热电极，以免影响测量准确度。

2、窖式加热炉热电偶的安装

①热电偶同样不能安装在死角，保证方便更换的同时，一般安装在两侧中间后三分之一处，插入深度大于200mm，若插入深度大于1m 时，要选择垂直插入，并固定，否则影响仪表示值的准确。

②设备上安装空隙，同样要密封。

3、井式炉热电偶的安装

①根据井式炉底部温度偏低，上部温度不均勾特点，安装热电偶要尽

量对称或呈九十度夹角安装在腰部。

②如果是深井式炉，应安装二支或三支热电偶。

4、敞开式淬火炉或回火炉热电偶的安装

①可用埋入式热电偶测量热处理介质的温度，300℃以下选择热电阻，300℃以上选择电偶。

②外套管可选用石墨或氧化锆等耐腐蚀材料，内套管装两层，以保护热电偶。

第四，热电偶与控温仪表的连接

①热电偶、补偿导线和测量仪表三者的极性要正极接正极，负极接负极。

②补偿导线如遇动力电缆时，两者应交叉走线，避免平行，防止感应电流影响温度的显示。
