滑接线及软电缆安装工艺[详细]
软线接线方法
软线接线方法软线接线是指使用软线连接电器设备或电源的一种方法，它广泛应用于家庭、工业和商业领域。
正确的软线接线方法不仅可以确保电器设备的正常运行，还能有效地保障使用者的安全。
本文将介绍软线接线的方法及注意事项，希望能为大家提供一些帮助。
首先，选择合适的软线是软线接线的第一步。
软线的选择应根据电器设备的功率来确定，一般来说，功率较小的电器设备可以选择直径较细的软线，而功率较大的电器设备则需要选择直径较粗的软线。
此外，软线的长度也要根据实际情况来确定，过长的软线会增加线路阻抗，影响电器设备的使用效果，因此应尽量选择合适长度的软线。
接下来，正确的软线接线方法至关重要。
首先，要确保软线的绝缘层完好无损，没有暴露的金属线。
其次，要根据软线的颜色进行正确的接线，一般来说，蓝色的软线连接零线，棕色的软线连接火线，黄绿色的软线连接地线。
在接线时，要确保软线的端子牢固地连接到电器设备或电源上，避免出现松动或接触不良的情况。
在软线接线过程中，还需要注意一些安全事项。
首先，要确保在接线之前，电源已经断开，并使用万用表等工具进行电压测试，确保没有电压存在，以免触电造成危险。
其次，在接线完成后，要对软线进行绝缘处理，使用绝缘胶带或绝缘套管对软线进行包裹，确保软线不会因外部环境的影响而受损，导致安全隐患。
除了以上的软线接线方法，还需要注意一些日常维护和检查工作。
定期检查软线的连接是否牢固，软线外皮是否有破损，软线端子是否生锈等情况，及时发现问题并进行处理，可以有效地延长软线的使用寿命，避免因软线老化或损坏而引发的安全事故。
总的来说，软线接线方法的正确与否直接关系到电器设备的使用效果和使用者的安全。
因此，在进行软线接线时，务必选择合适的软线，遵循正确的接线方法，并注意日常的维护和检查工作，以确保软线的正常运行和使用者的安全。
希望本文的介绍能够对大家有所帮助，谢谢阅读。
05-2 滑接线及软电缆安装质量管理
6、8、10
8、10、12、14、16、18、20、22、25、28
图3.5.2.3
滑接线的加工及安装如设计无规定时，可按以下要求进行：
滑接线的加工：
型钢滑接线在断料前应用调直器调直。
单根全长不直度不应大于2mm。
不得有扭曲现象。
图3.6.1.3
圆钢滑接线不宜在中间接头。
若需要接头时，应由于某种原因设计认可，并提出质量要求。
滑接线经过结构伸缩缝处，在伸缩缝两侧应加支架。
支架距离伸缩缝不大于
在滑接线的分段变形缝、检修处应留有10～20mm的间隙。
辅助线一般沿滑接线敷设。
应不大于12m与滑接线连接一次。
型钢连接处应搪锡，连接螺栓
—螺栓；4—垫圈；5—接线端子；6—导线；
应先刷防腐漆，要刷均匀无漏刷。
待防腐漆干后。
刷漆应均匀，色泽光滑，色标正确。
（黄）、B（绿）、C（红）。
（黄）、B（绿）、C（红）。
图3.8
滑接触器应按产品规定，安装牢固，沿滑接线滑触可靠。
在任何位置滑触器的中心线不应越出滑试运行交验：
表C1-3 技术交底记录。

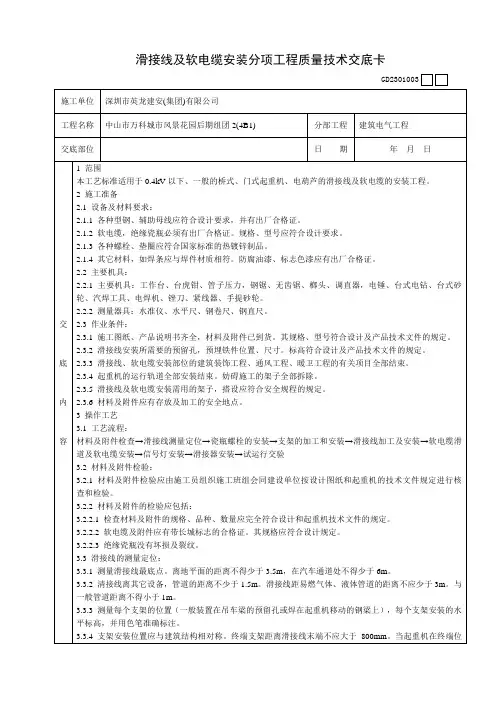

滑接线及软电缆安装分项工程质量技术交底卡
3.5支架的加工和安装：
3.5.1支架加工：
3.5.1.1应按选好的型号加工，断料应用锯，不宜用汽焊均割。断料长度误差不应大于5mm。
3.5.1.2型钢支架钻孔，应用电钻或冲床冲孔，不宜用汽焊割孔，孔径不应大于螺栓直径1.5mm。
3.5.1.3型钢支架焊接应在平板胎具上焊接，焊接牢固，焊缝平整，高出焊面1.5～3mm。无夹渣，无气孔，焊渣打净，焊后无扭曲。
检验方法：观察或检查安装试运行记录。
4.2.3软电缆的安装应符合下列规定：
4.2.3.1软电缆滑道、牵引绳的终端固定可靠，滑道调节装置齐全。
4.2.3.2软电缆沿滑道滑动灵活、平稳，不打扭，无卡阻现象。
4.2.3.3电缆移动段长度比起重机移动长度距离长15%～20%，移动长度大于20m加装牵引绳。
4.2.3.4金属件防腐均匀无遗漏。
3.10.3.1交工验收单，变更洽商记录、产品合格证和技术文件。
3.10.3.2安装记录、测试及试运行记录。
4质量标准
4.1保证项目：
4.1.1滑接线和软电缆的相间，各相对地间的绝缘电阻值必须大于0.5欧,检验方法：用摇表测试，或检查测试记录。
4.1.2滑接线的中心线与起重机轨道的实际中心线距离和同一条滑接线各支架间的水平或垂直距离必须保持一致，其偏差值不应大于1/1000，最大不应大于10mm。
3.7软电缆滑道及软电缆安装；应按设计和起重机技术
文件规定进行安装。无规定时可按下列要求安装：3.7.1软电缆滑道安装：
3.7.1.1滑道的规格、材质应根据起重机的移动距离长度，以及电缆的规格和重量选定。但圆钢直径不得少于4mm。钢丝绳直径不得少于6mm。
型钢滑接线支架制作及安装质量检验标准及方法
光滑、平整
观察检查
锈迹清理
干净，无浮锈
底漆涂刷
均匀，无漏刷
螺孔尺寸
同相各孔间中心误差
≤1mm
用尺检查
三相间中心误差
主要
≤2mm
孔径与螺栓配合
1mm
用螺栓检查
支架安装
支架
位置
间距
主要
按设计规定
对照图纸检查
与滑线伸缩缝两侧距离
≤150mm
用尺检查
各支架与滑线走向的垂直度误差
≤5mm
拉线或吊线检查
成列支架横向中心线与
轨道中心线平行度误差
主要
＜10ቤተ መጻሕፍቲ ባይዱm
拉线检查
支架固定
主要
牢固、可靠
扳动检查
支架接地
主要
可靠
绝缘子检查
绝缘子
检查
瓷件外观
主要
清洁，无裂纹
观察检查
铁瓷胶合处
黏合牢固
绝缘套外形
完好、清洁
观察检查
绝缘子两侧软垫配置
齐全、完好
安装固定
紧固
用扳手检查
型钢滑接线支架制作及安装
适用于额定电压500V及以下起重机械电气装置的型钢滑接线、圆型滑接线、滑动及卷筒型软电缆、安全滑接线的安装。
工序
检验项目
性质
质量标准
检验方法及器具
支架及滑接线制作
型钢检查
规格
主要
按设计规定
对照图纸检查
型钢平直度mm
≤0.1%且型钢长度不大于10m
拉线检查
中心误差
≤10mm
滑接面外观
滑接线及软电缆的安装施工工艺
滑接线及软电缆的安装施工工艺1范围本工艺标准适用于0.4kV以下、一般的桥式、门式起重机、电葫芦的滑接线及软电缆的安装工程。
2施工准备2.1设备及材料要求：2.1.1各种型钢、辅助母线应符合设计要求，并有出厂合格证。
2.1.2软电缆，绝缘瓷瓶必须有出厂合格证。
规格、型号应符合设计要求。
2.1.3各种螺栓、垫圈应符合国家标准的热镀锌制品。
2.1.4其它材料，如焊条应与焊件材质相符。
防腐油漆、标志色漆应有出厂合格证。
2.2主要机具：2.2.1主要机具：工作台、台虎钳、管子压力，钢锯、无齿锯、榔头、调直器，电锤、台式电钻、台式砂轮、汽焊工具、电焊机、锉刀、紧线器、手提砂轮。
2.2.2测量器具：水准仪、水平尺、钢卷尺、钢直尺。
2.3作业条件：2.3.1施工图纸、产品说明书齐全，材料及附件已到货。
其规格、型号符合设计及产品技术文件的规定。
2.3.2滑接线安装所需要的预留孔，预埋铁件位置、尺寸。
标高符合设计及产品技术文件的规定。
2.3.3滑接线、软电缆安装部位的建筑装饰工程、通风工程、暖卫工程的有关项目全部结束。
2.3.4起重机的运行轨道全部安装结束。
妨碍施工的架子全部拆除。
2.3.5滑接线及软电缆安装需用的架子，搭设应符合安全规程的规定。
2.3.6材料及附件应有存放及加工的安全地点。
3操作工艺3.1工艺流程：材料及附件检查→滑接线测量定位→瓷瓶螺栓的安装→支架的加工和安装→滑接线加工及安装→软电缆滑道及软电缆安装→信号灯安装→滑接器安装→试运行交验3.2材料及附件检验：3.2.1材料及附件检验应由施工员组织施工班组会同建设单位按设计图纸和起重机的技术文件规定进行核查和检验。
3.2.2材料及附件的检验应包括：3.2.2.1检查材料及附件的规格、品种、数量应完全符合设计和起重机技术文件的规定。
3.2.2.2软电缆及附件应有带长城标志的合格证。
其规格应符合设计规定。
3.2.2.3绝缘瓷瓶没有坏损及裂纹。
3.3滑接线的测量定位：3.3.1测量滑接线最底点。
软导线压接工艺及安装技术措施
220kV谢村变电所工程软导线压接及架空线施工作业指导书批准：审核：编写：广西恒都输变电工程有限公司220kV谢村变电所工程项目部2007年7月15日一、范围1．本作业指导书适用于额定电压为35kV—500kV架空送电线路导线及避雷线液压施工的安装。
2．引用的标准：《架空送电线路导线及避雷线液压施工工艺规程，SDJ--226--87》。
3、本期工程220kV须压接母联间隔、1号主变间隔、2号主变间隔及3号主变间隔的架空线，各本期间隔的设备连接软导线。
110kV需压接母联间隔、1号主变间隔、2号主变间隔及3号主变间隔的架空线，以及各本期间隔的设备连接软导线。
35kV进线。
二、施工工艺流程图三、施工技术措施1、技术交底施工前由专项技术负责人主要进行以下几个方面内容的技术交底：a）导线的规格、型号及展放有关数据；与导线相匹配的线夹型号、规格、数量。
b）液压钢模尺寸及压接后线夹尺寸的质量要求。
c）导线展放应有护线的防护措施。
2、线夹和导线的配套、检查、清洗（1）金具、线夹运到现场后，清点数量并检查质量，线夹不得有裂纹、砂眼和气孔等外观缺陷，并有出厂合格证，耐张线夹及T型线夹应配套齐全，用游标卡尺检查线夹孔径与导线外径是否配套。
（2）确定导线的平整完好，不得有断股、缺股、折叠等缺陷。
（3）检查线夹的外观，不得有裂纹、砂眼和气孔等，并有出厂合格证。
有上述任一种缺陷，线夹报废。
（4）清洗导线外表和线夹内、外表，不得残存有泥土、水分、油污及其他脏物，并符合下列要求：a. 沾有水分的导线和线夹必须进行干燥处理；b. 导线和线夹沾有油污时，最好用丙酮清洗。
当现场不具备条件时，也可用汽油清洗。
c. 清洗结束后，在导线外层均匀涂上一层电力复合脂。
然后用钢丝刷沿导线轴线方向对涂脂部分进行擦刷，将液压后能与铝管接触的铝股表面全部刷到。
d. 导线清洗的长度不少于连接长度的1.2倍。
（5）导线、线夹要涂导电膏，清洗表面氧化膜。
滑接线及软电缆的安装质量标准
滑接线及软电缆的安装质量标准10.5.1保证项目：1、滑接线和软电缆的相间，各相对地间的绝缘电阻值必须大于0.5MΩ。
检验方法：用摇表测试，或检查测试记录。
2、滑接线的中心线与起重机轨道的实际中心线距离和同一条滑接线各支架间的水平或垂直距离必须保持一致，其偏差值不应大于1/1000，最大不应大于10mm。
检验方法：实测或检查安装记录。
3、滑接线在绝缘子上固定可靠，滑接线连接处平滑、滑触面严禁有锈蚀，滑接线与导线连接处必须镀锡或镀锌处理。
检验方法：观察检查。
10.5.2基本项目：1、绝缘子无裂纹和缺损，清洁与支架间的垫片齐全。
支架安装平整、牢固、间距均匀，油漆色泽均匀。
连接螺栓螺纹露出螺母2～3扣。
检验方法：观察检查。
2、滑接线安装应符合下列规定：（1）变形缝和检修段处留有10～20mm的间隙。
滑接线端头光滑，两端高底差值不大于1mm。
（2）自由悬吊式滑接线的弛度相互间偏差不大于20mm。
（3）刷油漆、色漆的部位，颜色正确无漏刷。
指示灯指示正常。
（4）滑触器在全行程滑行中平稳，无较大的火花。
检验方法：观察或检查安装试运行记录。
3、软电缆的安装应符合下列规定：（1）软电缆滑道、牵引绳的终端固定可靠，滑道调节装置齐全。
（2）软电缆沿滑道滑动灵活、平稳，不打扭，无卡阻现象。
（3）电缆移动段长度比起重机移动长度距离长15%～20%，移动长度大于20m加装牵引绳。
（4）金属件防腐均匀无遗漏。
检验方法：观察检查或查看试运行记录。
4、滑接器安装平整牢固，滑触面光滑，接触良好。
滑触器中心在滑行时不越出滑接线的边缘。
滑块灵活无卡阻现象。
绝缘件完整。
检验方法：观察和试运行检查。
5、高度在3.5m以下的金属架接地可靠，接地线的截面选用正确。
接地线无漏接。
检验方法：观察检查。
软电线的接线方法
软电线的接线方法软电线是一种柔软、易弯曲的电线，常用于家庭、工业和商业领域的电气连接。
在安装软电线时，正确的接线方法非常重要，不仅可以确保电路的安全可靠，还可以提高电气设备的使用寿命。
本文将介绍软电线的接线方法，帮助您正确、安全地进行电气连接。
首先，接线前需要做好准备工作。
确保所有的电路都已经断开，避免电击和其他意外发生。
另外，检查软电线的外部绝缘是否完好，避免因为外部绝缘损坏导致电路短路或其他安全隐患。
接下来，我们将介绍软电线的接线方法。
在接线之前，需要根据电路的需要选择合适的软电线规格，以确保电流的传输和安全。
一般来说，软电线的规格会根据电路的负载电流来选择，负载电流越大，软电线的规格就需要越大。
在进行软电线的接线时，首先需要剥去软电线的外部绝缘，露出内部的导线。
在剥线时，需要注意不要损坏内部的导线，以免影响电路的传输效果。
剥线后，需要根据电路的需要进行导线的连接。
一般来说，软电线的接线方法有两种，一种是使用绝缘子进行连接，另一种是使用端子进行连接。
使用绝缘子进行连接时，需要将导线的末端插入绝缘子中，并用压线钳将绝缘子压紧，确保导线与绝缘子之间的连接牢固可靠。
使用端子进行连接时，需要将导线的末端插入端子中，并用螺丝刀将端子固定在连接端子的位置上，确保端子与连接端子之间的连接牢固可靠。
在进行软电线的接线时，需要注意导线之间的连接不要出现松动或者接触不良的情况，以免影响电路的传输效果和安全性。
另外，还需要注意软电线的接线位置不要受到外部环境的影响，避免因为外部环境的影响导致电路的短路或其他安全隐患。
最后，在软电线的接线完成后，需要进行一次全面的检查，确保软电线的接线牢固可靠，没有松动或者接触不良的情况。
另外，还需要检查软电线的外部绝缘是否完好，以确保电路的安全可靠。
总的来说，软电线的接线方法非常重要，正确的接线方法不仅可以确保电路的安全可靠，还可以提高电气设备的使用寿命。
在进行软电线的接线时，需要做好准备工作，选择合适的软电线规格，并注意剥线和连接的方法。
软电线的接线方法
软电线的接线方法软电线是一种柔软、耐用的电线，广泛应用于家庭和工业领域。
正确的接线方法对于电线的使用和安全至关重要。
在本文中，我们将介绍软电线的接线方法，帮助您正确、安全地使用软电线。
首先，选择合适的软电线。
在接线之前，您需要选择适合您需求的软电线。
软电线通常根据其导体材料和截面尺寸进行分类，您需要根据您的电器设备和使用环境来选择合适的软电线。
一般来说，家用电器可以选择导体截面为1.5mm²的软电线，而工业设备可能需要更大截面的软电线来保证安全和稳定的电力传输。
其次，剥离软电线的绝缘层。
在接线之前，您需要使用剥线钳将软电线的绝缘层剥离，露出导体。
请务必小心操作，避免损坏导体。
通常情况下，剥离的长度应该根据接线端子的规定来确定，过长或过短都会影响接线的质量和安全性。
接着，使用端子或接线端子进行接线。
根据您的需求和实际情况，您可以选择使用端子或接线端子进行软电线的接线。
对于家用电器，您可以选择使用绞线端子或者压线端子进行接线，而对于工业设备，您可能需要使用插接式端子或者螺栓端子进行接线。
无论使用哪种端子，都需要确保软电线的导体与端子之间紧密接触，接线牢固可靠。
最后，进行绝缘处理。
接线完成后，您需要使用绝缘套管或绝缘胶带对接线部分进行绝缘处理，以防止漏电和短路的发生。
绝缘处理需要确保完整覆盖接线部分，并且牢固可靠，以确保软电线的安全使用。
在接线过程中，您需要注意以下几点，首先，确保软电线的导体没有受损或者变形；其次，接线时需要注意导体的连接方向，确保导体连接正确；最后，接线完成后需要进行绝缘测试，以确保接线部分没有漏电和短路的风险。
总之，软电线的接线方法对于电器设备的使用和安全至关重要。
正确的接线方法可以保证软电线的稳定传输电力，同时也可以避免漏电和短路的发生。
希望本文的介绍可以帮助您正确、安全地使用软电线。
滑接线及软电缆的安装工艺标准
滑接线及软电缆的安装工艺标准本章适用于0.4kV以下、一般的桥式、门式起重机、电葫芦的滑接线及软电缆的安装工程。
第一节设备及材料要求10.1.1各种型钢、辅助母线应符合设计要求，并有出厂合格证。
10.1.2软电缆，绝缘瓷瓶必须有出厂合格证。
规格、型号应符合设计要求。
10.1.3各种螺栓、垫圈应符合国家标准的热镀锌制品。
10.1.4其他材料，如焊条应与焊件材质相符，防腐油漆、标志色漆应有出厂合格证。
第二节主要机具10.2.1主要机具：工作台、台虎钳、管子压力，钢锯、无齿锯、榔头、调直器，电锤、台式电钻、台式砂轮、汽焊工具、电焊机、锉刀、紧线器、手提砂轮。
10.2.2测量器具：水准仪、水平尺、钢卷尺、钢直尺。
第三节作业条件10.3.1施工图纸、产品说明书齐全，材料及附件已到货。
其规格、型号符合设计及产品技术文件的规定。
10.3.2滑接线安装所需要的预留孔，预埋铁件位置、尺寸。
标高符合设计及产品技术文件的规定。
10.3.3滑接线、软电缆安装部位的建筑装饰工程、通风工程、暖卫工程的有关项目全部结束。
10.3.4起重机的运行轨道全部安装结束。
妨碍施工的架子全部拆除。
10.3.5滑接线及软电缆安装需用的架子，搭设应符合安全规程的规定。
10.3.6材料及附件应有存放及加工的安全地点。
第四节操作工艺10.4.1工艺流程：10.4.2材料及附件检验：1、材料及附件检验应由施工员组织施工班组会同建设单位按设计图纸和起重机的技术文件规定进行核查和检验。
2、材料及附件的检验应包括：1）检查材料及附件的规格、品种、数量应完全符合设计和起重机技术文件的规定。
2）软电缆及附件应有带长城标志的合格证，其规格应符合设计规定。
3）绝缘瓷瓶没有坏损及裂纹。
10.4.3滑接线的测量定位：1、测量滑接线最低点，离地平面的距离不得少于3.5m，在汽车通道处不得少于6m。
2、滑接线离其他设备，管道的距离不少于1.5m。
滑接线距易燃气体、液体管道的距离不应少于3m，与一般管道距离不得小于1m。
滑接线及软电缆安装质量管理
滑接线及软电缆安装质量管理依据标准：《建筑工程施工质量验收统一标准》GB50300-2001《建筑电气工程施工质量验收规范》GB50303-20021、范围本工艺标准适用于0.4kV以下、一般的桥式、门式起重机、电葫芦的滑接线及软电缆的安装工程。
2、施工准备2.1设备及材料要求：2.1.1各种型钢、辅助母线应符合设计要求，并有出厂合格证。
2.1.2软电缆，绝缘瓷瓶必须有出厂合格证。
规格、型号应符合设计要求。
2.1.3各种螺栓、垫圈应符合国家标准的热镀锌制品。
2.1.4其它材料，如焊条应与焊件材质相符。
防腐油漆、标志色漆应有出厂合格证。
2.2主要机具：2.2.1主要机具：工作台、台虎钳、管子压力，钢锯、无齿锯、鎯头、调直器，电锤、台式电钻、台式砂轮、汽焊工具、电焊机、锉刀、紧线器、手提砂轮。
2.2.2测量器具：水准仪、水平尺、钢卷尺、钢直尺。
2.3作业条件：2.3.1施工图纸、产品说明书齐全，材料及附件已到货。
其规格、型号符合设计及产品技术文件的规定。
2.3.2滑接线安装所需要的预留孔，预埋铁件位置、尺寸、标高符合设计及产品技术文件的规定。
2.3.3滑接线、软电缆安装部位的建筑装饰工程、通风工程、暖卫工程的有关项目全部结束。
2.3.4起重机的运行轨道全部安装结束。
妨碍施工的架子全部拆除。
2.3.5滑接线及软电缆安装需用的架子，搭设应符合安全堆积的规定。
2.3.6材料及附件应有存放及加工的安全地点。
3、操作工艺3.1工艺流程：材料及附件检查→滑接线测量定位→瓷瓶螺栓的安装→支架的加工和安装→滑接线加工及安装→软电缆滑道及软电缆安装→信号灯安装→滑接器安装→试运行交验3.2材料及附件检验：3.2.1材料及附件检验应由施工员组织施工班组会同建设单位按设计图纸和起重机的技术文件规定进行核查和检验。
3.2.2材料及附件的检验应包括：3.2.2.1检查材料及附件的规格、品种、数量应完全符合设计和起重机技术文件的规定。
行车滑触线安装规范
滑接线和滑接器安装1、滑接线的布置，应符合设计要求;当设计无规定时，应符合下列要求：1.1滑接线距离地面的高度，不得低于3.5m；在有汽车通过部分滑接线距离地面的高度，不得低于6m。
1.2滑接线与设备和氧气管道的距离，不得小于1.5m；与易燃气体.液体管道的距离，不得小于3m；与一般管道的距离，不得小于1m。
1.3裸露式滑接线应与司机室同侧安装；当工作人员上下有碰触滑接线危险时，必须设有遮拦保护。
2.滑接线的支架及其绝缘子的安装，应符合下列要求：2.1支架不得在建筑物伸缩缝和轨道梁结合处安装。
2.2支架安装应平正牢固，并应在同一水平面或垂直面上。
2.3绝缘子.绝缘套管不得有机械损伤及缺陷；表面应清洁;绝缘性能应良好;在绝缘子与支架和滑接线的钢固定件之间，应加设红钢纸垫片。
2.4安装于室外或潮湿场所的滑接线绝缘子.绝缘套管，应采用户外式。
2.5绝缘子两端的固定螺栓，宜采用高标号水泥砂浆灌注，并应能承受滑接线的拉力。
3、滑接线的安装，应符合下列要求：3.1接触面应平正无锈蚀，导电应良好。
3.2额定电压为0.5kV以下的滑接线，其相邻导电部分和导电部分对接地部分之间的净距不得小于30mm；户内3kV滑接线，其相间和对地的净距不得小于100mm；当不能满足以上要求时，滑接线应采取绝缘隔离措施。
3.3起重机在终端位置时，滑接器与滑接线末端的距离不应小于200mm；固定装设的型钢滑接线，其终端支架与滑接线末端的距离不应大于800mm。
3.4型钢滑接线所采用的材料，应进行平直处理，其中心偏差不宜大于长度的1/1000,且不得大于10mm。
3.5滑接线安装后应平直;滑接线之间的距离应一致，其中心线应与起重机轨道的实际中心线保持平行,其偏差应小于10mm；滑接线之间的水平偏差或垂直偏差，应小于10mm。
3.6型钢滑接线长度超过50m或跨越建筑物伸缩缝时，应装设伸缩补偿装置。
3.7辅助导线宜沿滑接线敷设，且应与滑接线进行可靠的连接;其连接点之间的间距不应大于12m。
桥式起重机滑触线安装工艺
桥式起重机滑触线安装工艺摘要：滑触线是桥式起重机的输电装置，其安装质量直接关系桥式起重机的运行，因此其安装工艺要求必须严格执行。
关键词：桥式起重机；滑触线；安装工艺桥式起重机广泛应用在起重运输、电力、造船、港口、冶金、矿山、水厂、环保、化工、家电、集电器汽车、服装、烟酒、游乐等众多行业。
滑触线是桥式起重机进行供电的输电装置，其安装质量直接关系桥式起重机的运行，因此其安装工艺要求必须严格执行：1、滑触线的接触面应平整无锈蚀，导电性能良好。
裸露式滑触线的安装应按设计要求执行。
当设计无要求时，额定电压0.5kv以下的滑触线，滑触线各带电部分与相邻导电部分和对地部分之间的净距不得小于30mm；户内额定电压3kv以下的滑触线，其相间和对地净距不得小于100mm，当不能满足要求时，滑触线应采取绝缘隔离措施。
起重机在终端位置时，滑触器与滑触线末端的距离不应小于200mm；固定装设的型钢滑触线，终端支架与滑接线末端的距离不应大于800mm。
2、型钢滑触线所采用的材料，应进行平直处理，其中心偏差不宜大于长度的1/1000，且不得大于10mm。
滑触线安装后应平直，滑触线之间的距离应一致，其中心线应与起重机轨道的实际中心线保持平行，滑触线中心线与起重机轨道中心线的之间的平行度、各相滑触线之间的平行度，不应大于长度的1/1000，且不得大于10mm。
型钢滑触线长度超过50m或跨越建筑物、构筑物伸缩缝时，应装设伸缩补偿装置。
3、型钢滑触线在支架上应能伸缩，并应在中间支架上固定。
型钢滑触线除接触面外，表面应涂以红色的油漆。
滑触线伸缩补偿装置的安装，应符合以下要求：（1）伸缩补偿装置应安装在与建筑物、构筑物伸缩缝距离最近的支架上。
（2）在伸缩补偿装置处，滑接线应留有10～20mm的间隙，间隙两端的滑接线端头应加工圆滑，接触面应处于同一水平面上，其两端间的高差不应大于1mm。
（3）伸缩补偿装置间隙的两端均应有滑触线支架，支架支撑点与间隙之间的间距不应大于150mm。
05-2 滑接线及软电缆安装质量管理
滑接线及软电缆安装质量管理依据标准：《建筑工程施工质量验收统一标准》ＧB50300-２001《建筑电气工程施工质量验收规范》GB５0303-2002１、范围本工艺标准适用于０.4kV以下、一般的桥式、门式起重机、电葫芦的滑接线及软电缆的安装工程。
2、施工准备2．1设备及材料要求：2.１．1各种型钢、辅助母线应符合设计要求,并有出厂合格证。
2．1.2软电缆,绝缘瓷瓶必须有出厂合格证。
规格、型号应符合设计要求。
2.1．3各种螺栓、垫圈应符合国家标准的热镀锌制品。
2.1.4其它材料，如焊条应与焊件材质相符。
防腐油漆、标志色漆应有出厂合格证。
2.2主要机具:2.2.1主要机具：工作台、台虎钳、管子压力，钢锯、无齿锯、鎯头、调直器，电锤、台式电钻、台式砂轮、汽焊工具、电焊机、锉刀、紧线器、手提砂轮。
２.2.2测量器具:水准仪、水平尺、钢卷尺、钢直尺。
2.3作业条件:2.3.１施工图纸、产品说明书齐全,材料及附件已到货。
其规格、型号符合设计及产品技术文件的规定。
2．3.2滑接线安装所需要的预留孔,预埋铁件位置、尺寸、标高符合设计及产品技术文件的规定。
2.3.3滑接线、软电缆安装部位的建筑装饰工程、通风工程、暖卫工程的有关项目全部结束。
2.３.4起重机的运行轨道全部安装结束。
妨碍施工的架子全部拆除。
2．３．5滑接线及软电缆安装需用的架子,搭设应符合安全堆积的规定。
2.3.6材料及附件应有存放及加工的安全地点。
3、操作工艺3.1工艺流程：ﻩ材料及附件检查→滑接线测量定位→瓷瓶螺栓的安装→支架的加工和安装→滑接线加工及安装→软电缆滑道及软电缆安装→信号灯安装→滑接器安装→试运行交验3．２材料及附件检验:3.２.1材料及附件检验应由施工员组织施工班组会同建设单位按设计图纸和起重机的技术文件规定进行核查和检验。
3.2.2材料及附件的检验应包括:3.2.２.1检查材料及附件的规格、品种、数量应完全符合设计和起重机技术文件的规定。
工业软线接线工艺
工业软线接线工艺
工业软线接线工艺是指在工业领域中，为了传输电能或信号而采取的一种连接电线的方式。
包括以下几个步骤：
1.剥除电线绝缘层：使用剥线钳或起削器将电线外面的绝缘层去除。
2.挤压端子：将电线插入端子套筒中，并用压线钳将端子压紧，以确保电线固定在端子上。
3.连接线芯：将电线芯与端子上的插针紧密连接，确保电线与端子间信号或电能能够顺畅传递。
4.绝缘保护：使用绝缘套管或绝缘胶带将电线插头处进行绝缘保护，以防止线芯暴露在外而被损坏。
5.组装连接头：如果需要连接多个电线，可以使用连接头将它们相连接，然后继续进行上述步骤，连接电线到连接头上。
电气及自动化设备施工作业指导书滑接线及移动软电缆安装.docx
电气及自动化设备施工作业指导书第十三册滑接线及移动软电缆安装中国建材工业建设苏州安装工程公司二OOo年五月第一版本幸讲述滑接线及移动软电缆施工中所常用材料的选用、施工作业过程要求，适用于电压在5000以下的各式起重机、电动葫芦和其它可移动用业设备如堆、取料机等。
一、施工常用材料1、通用橡皮软电境：主要有四芯软电缆；YC、YeW型软电缆：YZ、YZW型软电缆，均为铜芯橡皮绝缘护套软电缆，允许长期工作温度为+65°C,各型软电缆规格见表1.1、1.2、1.3。
表1. 1四芯电缆2才安全国通用标准图集D364,吊索选用φ6圆钢(A3材质) 或。
7.5、。
8.5、。
9.4钢丝绳68371-64),吊索的许用最大应力、最大拉力参见表2。
表23、移动式软电境吊索终端拉紧装置此套金具：见表3。
表中I型用手吊索跨距在30米以内，Il型用于吊索跨距在60米以内，川型用于吊索跨距在100米以内。
4、滑接线及移动软包缆施工常用材料还有：花篮螺栓、钢丝绳、轧头、钢丝绳用套环、扁钢、热轧等边角钢、WX-01 绝缘子、并沟线夹等。
二、施工条件1、施工图纸齐全、设计交底纪要已收到，施工方案已审批下达。
2、所使用的包器设备及器材，均应符合国家或部颁的现行技术标准，并具有合格证件。
3、相关建筑物和构筑物的土建工程质量应符合现行的建筑工程施工及验收规范中的有关规定。
4、土建工程已具备下列条件：a.混凝土梁上预留的滑接线支架安装孔和悬吊式软电缆滑接线端拉紧装置的预埋件、预留孔位置应正确，孔洞无堵塞，预埋件应牢固；b.安装滑接线的混凝土梁应完成粉刷工作；5、组织施工人员熟悉施工现场，了解设计技术要求，准备好施工机具及器材。
三、施工过程1、布置清接线滑接线距地面高度不得低于3. 5米；在汽车通过部分不得低于6米，不满足条件的要采取措施。
滑接线距离一般管道不小于1米；距离设备和氧气管头不应小于1.5米；距离易燃气体、液体管道不应小于3米。
