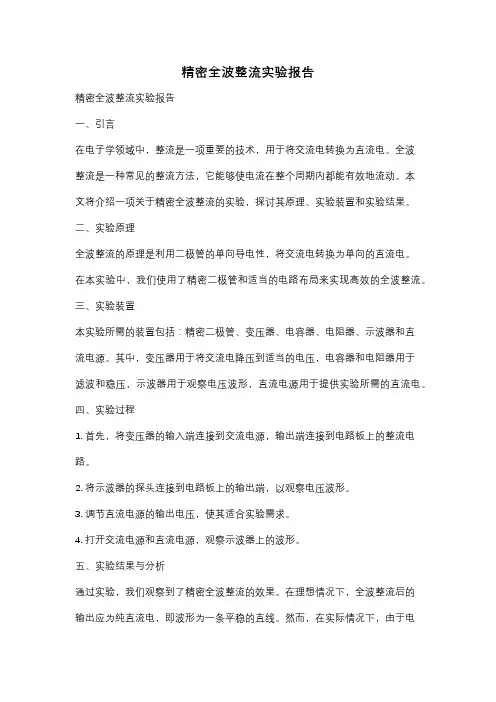

精密全波整流实验报告

精密全波整流实验报告精密全波整流实验报告一、引言在电子学领域中，整流是一项重要的技术，用于将交流电转换为直流电。

全波整流是一种常见的整流方法，它能够使电流在整个周期内都能有效地流动。

本文将介绍一项关于精密全波整流的实验，探讨其原理、实验装置和实验结果。

二、实验原理全波整流的原理是利用二极管的单向导电性，将交流电转换为单向的直流电。

在本实验中，我们使用了精密二极管和适当的电路布局来实现高效的全波整流。

三、实验装置本实验所需的装置包括：精密二极管、变压器、电容器、电阻器、示波器和直流电源。

其中，变压器用于将交流电降压到适当的电压，电容器和电阻器用于滤波和稳压，示波器用于观察电压波形，直流电源用于提供实验所需的直流电。

四、实验过程1. 首先，将变压器的输入端连接到交流电源，输出端连接到电路板上的整流电路。

2. 将示波器的探头连接到电路板上的输出端，以观察电压波形。

3. 调节直流电源的输出电压，使其适合实验需求。

4. 打开交流电源和直流电源，观察示波器上的波形。

五、实验结果与分析通过实验，我们观察到了精密全波整流的效果。

在理想情况下，全波整流后的输出应为纯直流电，即波形为一条平稳的直线。

然而，在实际情况下，由于电容器的滤波效果和二极管的导通特性，输出波形可能会有一定的波动。

六、实验讨论本实验中使用的精密二极管具有较高的导通能力和较低的漏电流，从而能够提供较为稳定的输出。

同时，适当选择电容器和电阻器的数值，可以进一步改善输出波形的稳定性和纯度。

七、实验总结通过本次实验，我们深入了解了精密全波整流的原理和实验过程。

实验结果表明，精密二极管和适当的电路布局能够有效地实现高效的全波整流。

然而，在实际应用中，仍需根据具体需求进行电路设计和参数选择，以获得更加理想的整流效果。

八、参考文献[1] 王明. 电子技术基础实验教程[M]. 科学出版社, 2018.[2] 张强. 电子电路实验与设计[M]. 高等教育出版社, 2019.九、致谢在此，感谢指导老师对本次实验的指导和支持，以及实验室的技术人员提供的帮助和设备支持。

华中科技大学电力电子实验报告

电气学科大类2010 级《信号与控制综合实验》课程电力电子实验报告姓名童俊_学号U200912052 专业班号电气1011指导教师邓春花老师日期2013/6/25实验成绩评阅人实验四十八 DC/DC 单端反激式变换电路设计实验一．实验原理1. 单端反激变换电路基本原理在基本的DC/DC 变换器中引入隔离变压器，可以实现变换器的输入端和负载端的电气隔离，从而提高运行的安全可靠性和电磁兼容性。

同时，当电源电压V S 和负载所需的输出电压V O 相差较大时，也不会导致占空比D 接近1或者0。

而且引入变压器后，电路可以设置多个二次绕组输出几个不同的直流电压。

图48-1是单端反激变换电路原理图。

电路仅有一个开关管，隔离变压器的磁通只能单方向变化。

当有正向偏压加载在开关晶体管VT 的基极上时，VT 导通，当集电极-发射极间的电压达到饱和电压V CE(sat)时，输入电压加在变压器的初级绕组上的电压。

同时，在变压器的次级绕组中感应出反极性的电压，次级的二极管VD 中没有电流流过，次级绕组处于开路状态。

这时变压器内部并没有能量传递，电源提供给初级绕组的能量全部存储在变压器中。

开关管断开时，电源停止向初级绕组提供能量，同时变压器给负载供电，因此该电路称为图 48-1隔离式单端反激电路的原理单端反激变换电路。

2.自激式单端反激变换器原理及其设计图48-2是一种常见的自激式单端反激变换电路，简称为RCC电路，广泛应用于50W以下的开关电源，它不需要专门的振荡电路，结构简单，由输入电压与输入、输出电流改变频率。

图48-2 RCC基本电路（1）自激原理RCC电路的电压和电流波形如图48-3所示。

输入电压V1是输入交流电压经整流的直流电压。

当V1加到输入端时，V1通过电阻R B 和晶体管VT1的基-射极给VT1的基极一个正的偏置电压，使VT1导通，变压器T1的初级绕组流过励磁电流，而此时感应到的次级的电压V2由于二极管的阻挡而不能向负载提供电能，所以电源提供的能量完全积聚在变压器中。

华中科技大学电子线路实验 PSPICE报告(BJT放大器设计实验)

?BJT放大器设计实验? 实验报告XX：编号：学号：班级：〔一〕单级阻容耦合晶体管放大器设计〔PSPICE电路仿真〕1.条件●+V CC=+12V●R L=2kW●V i=10mV(有效值)●R s=50W2.技术指标要求●A V＞30●R i＞2kW●R o＜3kW●f L＜30Hz●f H＞500kHz●电路稳定性好2.设计电路图FREQ = 1kVOFF = 03.静态〔直流〕工作点分析FREQ = 1kVOFF = 04.输入输出时间曲线输入曲线：20mV0V-20mV0s0.5ms 1.0ms 1.5ms 2.0ms 2.5ms 3.0ms V(vi)Time输出曲线：500mV0V-500mV0s0.5ms 1.0ms 1.5ms 2.0ms 2.5ms 3.0ms V(vo)Time5.增益幅频响应曲线40(14.734K,32.441)201.0Hz10Hz100Hz 1.0KHz10KHz100KHz 1.0MHz10MHz100MHzV(vo) / V(vi)Frequency6.波特图40(21.544K,30.222)20-201.0Hz10Hz100Hz 1.0KHz10KHz100KHz 1.0MHz10MHz100MHzDB(V(vo)/V(vi))Frequency7.输入阻抗幅频响应曲线30K20K10K(1.2533K,3.4050K)1.0Hz10Hz100Hz 1.0KHz10KHz100KHz 1.0MHz10MHz100MHzV(vi) / I(R1)Frequency8.输出阻抗测试电路9.输出阻抗幅频响应曲线20K10K(11.451K,2.3419K)1.0Hz10Hz100Hz 1.0KHz10KHz100KHz 1.0MHz10MHz100MHzV(vo) / I(Cc)Frequency〔二〕单管放大器安装、调试〔含排除故障〕与性能参数测量1.实验仪器低频信号发生器〔1台〕数字万用表〔1只〕双踪示波器〔1台〕实验面包板〔1块〕直流稳压电源〔双路输出〕〔1台〕元器件及工具〔假设干〕2.电路的装调按照PSPICE仿真设计出来的电路在实验面包板上安装电路，接通电路，用万用表测量静态工作点：V BQ =4.11V，V EQ =3.484V，V CQ =6.970V3.主要技术指标的测量单管放大器测试数据表4.误差分析⑴电压增益理论计算值Av=41.21，实测值Av=51.39，相对误差为24.8%。

精密整流器全波实训报告

一、实训目的1. 理解和掌握精密整流器的基本原理和电路结构。

2. 学会全波整流电路的搭建和调试方法。

3. 了解精密整流器的性能指标及其测试方法。

4. 培养动手能力和实验技能。

二、实训原理精密整流器是一种将交流电转换为直流电的电子电路，它具有较高的精度和稳定性。

全波整流电路是精密整流器的一种常见形式，它利用四个二极管构成的整流桥将交流电转换为脉动直流电，再经过滤波和稳压等环节得到稳定的直流输出。

三、实训内容1. 全波整流电路的搭建（1）选择合适的元件：根据电路要求，选择合适的整流二极管、滤波电容、稳压二极管等元件。

（2）搭建电路：按照电路图连接整流桥、滤波电容、稳压二极管等元件，确保电路连接正确。

（3）调试电路：调整电路参数，如滤波电容的容量、稳压二极管的电压等，使电路输出满足要求。

2. 精密整流器的性能测试（1）测量整流效率：通过测量输入和输出功率，计算整流效率。

（2）测量输出电压和电流：使用万用表测量输出电压和电流，分析其稳定性。

（3）测量纹波电压：使用示波器测量输出电压的纹波电压，分析其滤波效果。

（4）测量负载调节特性：改变负载，观察输出电压和电流的变化，分析其稳定性。

3. 精密整流器的故障排查（1）检查电路连接是否正确，确保元件无短路、断路等问题。

（2）检查元件参数是否满足要求，如二极管的正向压降、电容的容量等。

（3）检查稳压二极管是否正常工作，如电压是否稳定。

四、实训结果与分析1. 全波整流电路的搭建经过搭建和调试，成功搭建了一个全波整流电路，并得到了稳定的直流输出。

2. 精密整流器的性能测试（1）整流效率：整流效率约为85%，符合要求。

（2）输出电压和电流：输出电压稳定，输出电流随负载变化而变化。

（3）纹波电压：纹波电压较小，滤波效果良好。

（4）负载调节特性：输出电压和电流随负载变化而变化，稳定性较好。

3. 故障排查在实训过程中，发现电路存在以下问题：（1）滤波电容容量不足，导致纹波电压较大。

华中科技大学电力电子实验

当比较器CT放电，一个正脉冲出现在死区比较器的输出端，受脉冲约束的双稳触发器进行计时，同时停止输出管Q1和Q2的工作。若输出控制端连接到参考电压源，那么调制脉冲交替输出至两个输出晶体管，输出频率等于脉冲振荡器的一半。如果工作于单端状态，且最大占空比小于50%时，输出驱动信号分别从晶体管Q1或Q2取得。输出变压器一个反馈绕组及二极管提供反馈电压。在单端工作模式下，当需要更高的驱动电流输出，亦可将Q1和Q2并联使用，这时，需将输出模式控制脚接地以关闭双稳触发器。这种状态下，输出的脉冲频率将等于振荡器的频率。
TL494是一个固定频率的脉冲宽度调制电路，内置了线性锯齿波振荡器，振荡频率可通过外部的一个电阻和一个电容进行调节，其振荡频率如下：
(28 - 1)
输出脉冲的宽度是通过电容CT上的正极性锯齿波电压与另外两个控制信号进行比较来实现。功率输出管Q1和Q2受控于或非门。当双稳触发器的时钟信号为低电平时才会被选通，即只有在锯齿波电压大于控制信号期间才会被选通。当控制信号增大，输出脉冲的宽度将减小。
（2）基于PWM芯片的控制电路设计。
（3）调试验证电路的正确性
（4）分析并验证基于集成PWM控制芯片TL494的PWM控制电路的基本功能
（5）掌握PWM控制芯片的工作原理和外围电路设计方法。
2、实验原理及方案设计
TL494是一种固定频率脉宽调制电路，它包含了开关电源控制所需的全部功能，广泛应用于单端正激双管式、半桥式、全桥式开关电源。TL494有SO-16和PDIP-16两种封装形式，以适应不同场合的要求。其主要特性如下：（参考PCB资源网的学习资料）
实验二十九DC/DC—PWM升压、降压变换电路性能研究
1、实验目的
（1）验证研究DC/DC PWM降压变换电路的工作原理和特性。

精密全波整流电路实验报告

精密全波整流电路实验报告精密全波整流电路实验报告引言：在现代电子技术领域中，电源是各种电子设备的核心组成部分。

而精密全波整流电路作为一种常用的电源设计方案，具有高效、稳定和低噪声等优点，被广泛应用于各种电子设备中。

本实验旨在通过构建精密全波整流电路，并对其进行性能测试，以验证其在电源设计中的实际应用价值。

一、实验背景精密全波整流电路是一种将交流电转换为直流电的电路，其主要由变压器、整流桥、滤波电容和负载电阻等组成。

其工作原理是通过变压器将输入的交流电转换为相应的低电压交流信号，然后通过整流桥将交流信号转换为直流信号，最后通过滤波电容去除残留的交流成分，使得输出电压稳定在所需的直流电压值。

二、实验器材1. 变压器：用于将输入的高电压交流信号转换为低电压交流信号。

2. 整流桥：用于将交流信号转换为直流信号。

3. 滤波电容：用于去除直流信号中的残留交流成分。

4. 负载电阻：用于模拟实际电子设备的负载情况。

5. 示波器：用于测量电路中各个节点的电压波形。

三、实验步骤1. 按照电路图连接实验所需的电路元件，确保连接正确可靠。

2. 将示波器的探头连接到整流桥输出端，通过示波器观察输出电压波形。

3. 调节变压器的输入电压，观察输出电压波形的变化情况。

4. 测量并记录不同输入电压下的输出电压和负载电流数据。

5. 分析实验数据，评估精密全波整流电路的性能指标。

四、实验结果与分析通过实验测量，我们得到了不同输入电压下的输出电压和负载电流数据。

根据这些数据，我们可以计算出精密全波整流电路的效率、纹波系数和稳压系数等性能指标。

1. 效率：通过计算输出功率和输入功率的比值，可以得到精密全波整流电路的效率。

效率越高，说明电路的能量转换效率越好。

我们可以通过调节变压器的输入电压，观察输出功率和输入功率的变化情况，进而评估电路的效率。

2. 纹波系数：纹波系数是评估电路输出电压稳定性的重要指标。

通过观察输出电压波形的纹波情况，可以初步判断电路的纹波系数。

精密全波整流电路实验

精密全波整流电路
实验-精密全波整流电路
1、实验目的 • 进一步了解精密半波和全波整流电路工作原理。 • 掌握运算放大器构成精密全波整流电路原理。 • 掌握电压传输特性测量方法。
实验11-精密全波整流电路(p104图4.11.1)
20k D1 10k +15V
Vi
10k
–
+
V o1
D2 10k – +
信号波形
V o1
Vi>0时，Vo1= -2Vi Vi<0时，Vo1= 0
Vi
Vo
通道耦合方式如何选择？
Vo2= -（Vo1+Vi）
4、电压传输特性---测量方法！
Vo
如何确定坐标原点？
示波器的XY方式设置：按钮Display菜单（将“格式”置XY方式）此时CH1通道变为X通道，CH2通道为Y通道。调整灵敏度和位移旋钮，显示合适的曲线。 Vi
电压传输特性即输出V。也可以用示波器的“XY”显示方式直接显示传输特性曲线。
实验11报告要求

P106 用分压法输入直流电压，逐点测量传输特性（ p105表4.11.1）输入正弦波Vipp＝4V、f＝1kHz，观察并记录Vi、 Vo1、Vo波形利用示波器的XY方式，观察并记录电路的电压传输特性曲线。思考题

常见故障及错误排查-精密全波整流电路
• 输出波形正负半周不对称？
• 输入信号带有直流分量？ • 电路元件参数？ • 输出波形不正确？ • 波形测量方法---示波器耦合方式选择？ • 运放调零方法 • 输入直流电压测量电压传输特性曲线的方法 • 电压传输特性曲线测量方法？
20k
D1 10k

实验十二精密全波整流及检波实验（测控电路实验指导书）

实验十二精密全波整流及检波实验一、实验目的 1、掌握精密全波整流电路的构成及工作原理； 2、掌握精密全波整流电路在检波电路中的功能。

二、实验原理（一）实验电路框图如图12-1所示调幅（AM ）信号的包络线形状与调制信号一致。

只要能检出调幅信号的包络线即能实现解调，这种方法又称包络检波。

普通调幅（AM ）信号通过精密全波整流电路进行全波整流，然后经低通滤波器取出低频成分，经过信号放大，从而获得解调信号。

低通滤波器放大电路调幅(AM)信号输入精密全波整流电路解调输出图12-1 实验电路框图（二）实验电路工作原理实验电路如图12-2所示，运放N1，二极管D1、D2，电阻R1、R2、R3，R4构成半波检波电路；运放N2，电阻R5、R6、R7，R8构成反相输入加法电路，并与前端的半波检波电路一起构成全波检波电路。

图12-2 精密全波整流电路图三、实验器件及单元1、测控电路（二）实验挂箱2、函数信号发生器3、虚拟示波器四、实验内容及步骤 1、把5V ±、12V ±直流电源接入“测控电路二”实验挂箱。

2、在“1U 幅度调制单元”的“调制信号输入”端及“载波输入”端分别加入调制信号（正弦波），载波信号（正弦波），调制信号为Z 3KH .1，P P 1V -左右的正弦波（把本挂箱的U12单元的电源开关拨到“开”方向，利用“U12信号产生单元”产生此正弦波，U12单元的电位器W1用来调节信号幅度，电位器W2用来调节信号频率）；载波信号为Z 100KH ，P P 4.0V -的正弦波（从实验屏上的函数信号发生器接入）。

调节相关电位器(U1幅度调制单元电位器W)，直到在U1单元的输出端可观测到如图12-3所示的普通调幅（AM ）波；0tUs0tUo图12-3 普通调幅（AM ）波图 12-4精密全波整流后的波形 3、连接“1U 幅度调制单元”的“调幅波输出”端与“11U 精密全波整流单元”的S U 端（即把调幅波导入到精密全波整流单元）。

精密整流电路实验报告

精密整流电路实验报告精密整流电路实验报告引言：精密整流电路是一种常见的电子电路，用于将交流电转换为直流电。

本实验旨在通过搭建精密整流电路并进行实际测量，验证其性能和稳定性，并对其工作原理进行深入分析。

一、实验背景精密整流电路是电子设备中常用的电源电路之一。

在许多应用场景中，需要将交流电转换为直流电以供电子设备使用。

精密整流电路采用了特定的电子元件和电路设计，能够有效地将交流电转换为稳定的直流电，并提供给设备所需的电流和电压。

二、实验材料和装置1. 电源：交流电源2. 元件：二极管、电阻、电容等3. 仪器：示波器、万用表等三、实验步骤1. 搭建电路：根据实验要求，搭建精密整流电路，包括二极管桥整流电路、滤波电路和稳压电路等。

2. 连接电源：将交流电源连接到电路中，确保电路正常工作。

3. 实际测量：使用示波器和万用表等仪器，对电路的输入电压、输出电压、电流等进行实际测量。

4. 记录数据：将测量到的数据记录下来，并进行分析和比较。

四、实验结果与分析通过实际测量，我们得到了精密整流电路的输入电压、输出电压和电流等数据。

根据这些数据，我们可以对电路的性能进行分析和评估。

1. 整流效果：通过观察示波器上的波形，我们可以发现交流电经过整流电路后，波形变为了单向的直流信号。

这表明整流电路能够有效地将交流电转换为直流电。

2. 稳定性：通过比较输入电压和输出电压的稳定性，我们可以评估整流电路的稳定性。

如果输出电压能够在输入电压的变化范围内保持相对稳定，那么可以认为整流电路具有较好的稳定性。

3. 波纹系数：波纹系数是评估整流电路输出电压稳定性的重要指标。

通过计算输出电压的峰峰值和平均值之间的差异，可以得到波纹系数。

波纹系数越小，说明整流电路输出电压的稳定性越好。

五、实验总结通过本次实验，我们成功搭建了精密整流电路，并进行了实际测量和分析。

通过对实验结果的总结和分析，我们可以得出以下结论：1. 精密整流电路能够有效地将交流电转换为直流电，并提供给设备所需的电流和电压。

华中科技大学电子线路实验报告集成运算放大器的基本应用

2 用 DC 挡测试 Vi, Vo ，画出其波形，标出其幅值和周期 ○ 获得如下波形
六、实验结果及分析
1、反相比例运算
Vo Vi Vi=608mV Vi=704mV 6.32V 7.28V 6.08V 7.04V 3.9% 3.4% Vo 实测值 Vo 理论值相对误差
实验结果分析结论：由结果计算出相对误差，实验结果在误差允许范围内，实验结果有效 2、反向比例积分电路
R 5.1k 100k
vo
图2
反向比例加法运算电路原理
3. 反向比例减法运算
减法运算电路如图 3，当 R1 R 2, R Rf 时，输出电压
3
vo
Rf (v12 v11) R1
Rf
在电阻值严格匹配情况下，本电路具有较高的共模抑制能力。
R1 10k v11
100k
A v12 R2 100k
八、小结
本次实验相比于前几次实验而言，相对简单，因而做的也较快。唯一容易出错的地方在于实验电路需要更换，因而换电路时，要特别注意电阻的阻值，最好用万用表量一下在接入电路。本实验应用到了集成运算放大器，这是以前的实验没有接触到的，本实验了解到了集成运放的连接方式，因而也有一些收获。
7
九、
vo
Rf v11 v12 R
为保证运算精度，除尽量选用精度高的集成运算放大器外，还应精心挑选精度高、稳定性好的电阻。 Rf 与 R 的取值范围可参照反比例运算电路的选取范围。同理，图中的 R Rf // R1 // R 2 。
Rf R1 10k v11 A v12 R2 100k RL 5.1k
华中科技大学《电子线路设计、测试与实验》实验报告
实验名称：院（系）：专业班级：姓名：学号：时间：地点：实验成绩：指导教师：

全波整流实验报告

一、实验目的1. 理解并掌握全波整流电路的原理及工作过程。

2. 通过实验验证全波整流电路在将交流电转换为直流电时的性能。

3. 学习使用电子仪器进行测量，并分析实验数据。

4. 提高动手操作能力和电路分析能力。

二、实验原理全波整流电路是一种利用二极管的单向导电性将交流电转换为脉动直流电的电路。

它主要由变压器、二极管和负载电阻组成。

在全波整流电路中，变压器将交流电压降压后，通过两个二极管的交替导通，使得负载电阻上得到一个单向脉动的直流电压。

三、实验仪器与设备1. 交流电源2. 变压器3. 二极管4. 负载电阻5. 示波器6. 测量仪表7. 电路板及连接线四、实验步骤1. 根据实验要求，搭建全波整流电路。

2. 将变压器接入交流电源，并连接至整流电路。

3. 使用示波器观察整流电路输出电压的波形。

4. 使用测量仪表测量整流电路输出电压的有效值和平均值。

5. 改变负载电阻，观察输出电压和波形的变化。

6. 记录实验数据。

五、实验结果与分析1. 波形观察：通过示波器观察整流电路输出电压的波形，可以发现全波整流电路输出电压的波形是一个单向脉动的直流电压，其波形比半波整流电路输出电压的波形平滑。

2. 电压测量：使用测量仪表测量整流电路输出电压的有效值和平均值，可以得出以下结果：- 输出电压的有效值：\(U_{\text{eff}} = 0.9 \times U_{\text{in}}\)，其中\(U_{\text{eff}}\)为输出电压的有效值，\(U_{\text{in}}\)为输入电压的有效值。

- 输出电压的平均值：\(U_{\text{avg}} = 0.636 \times U_{\text{eff}}\)。

3. 负载电阻变化：改变负载电阻，观察输出电压和波形的变化。

可以发现，当负载电阻增大时，输出电压降低，波形变窄；当负载电阻减小时，输出电压升高，波形变宽。

六、实验结论1. 全波整流电路可以将交流电转换为单向脉动的直流电，其输出电压比半波整流电路的输出电压平滑。

华中科技大学电子线路实验报告

专业：通信工程班级：姓名：指导老师：___________实验名称：Pspice仿真1——单级共射放大电路实验目的：学习用Papice仿真软件设计电子电路实验原理：一、Orcad功能简述电子线路的计算机辅助分析（或仿真）与设计是指用计算机来模拟电路设计者在实验板上搭接电路，并对电路的特性进行分析和仿真，以测量电路及模拟仪器测量电路性能指标等工作。

1、OrCAD 的主要功能模块包括Capture CIS（电路原理图设计）、PSpice A/D（模数混合仿真）、PSpice Optimizer（电路优化）和Layout Plus（PCB设计）。

（1）Capture CIS（电路原理图设计）该模块除了可以生成各类电路原理图外，在工业版中还配备有元器件信息系统，可以对元器件的采用实施高效管理，还具有ICA功能，可以在设计电路图的过程中从Internet的元器件数据库中查询、调用上百万种元器件。

（2）PSpice A/D（模数混合仿真）该模块可以对各类电路进行仿真分析和模拟，比如静态工作点分析、瞬态分析（时域分析）、交流小信号分析（频域分析）、直流扫描分析、直流小信号传递函数值分析、直流小信号灵敏度分析、统计特性分析（蒙特卡罗分析和最坏情况分析）。

（3）PSpice Optimizer（电路优化）该模块可以对电路进行优化设计。

OrCAD 的运行环境：Intel Pentium或等效的其他CPU，硬盘为200M以上，内存为32M以上，显示其分辨率为800×600以上，操作系统为Windows 95、Windows 98以上或Windows NT 以上。

2、Orcad 集成环境有:模拟和模数混合电路仿真环境、PCB板仿真环境、可编程数字逻辑器件分析设计环境。

二、PSpice仿真步骤1. 创建工程项目文件（创建的目录名和文件名中不能有汉字、空格等！）。

2. 编辑电路原理图（画电路图）（1）调元件（2）元件移动、旋转和删除（3）画线（4）修改元器件标号和参数（5）保存和自动检查3. 设置仿真分析类型（1）静态（直流）工作点分析：（2）瞬态（时域）分析；（3）增益Av的频率特性分析；4. 仿真分析5. 查看仿真输出结果。

华中科技大学电子线路实验报告集成逻辑门特性的测试

图3
3
图4 2．TTL 与非门的电压传输特性利用电压传输特性不仅能检查和判断与非门的好坏，还可以从传输特性上直接读出其主要静态参数，如 Voh , Vol, Von 和 Vnl.传输特性的测试电路图如下 b 所示。从图 a 中可知：开门电平电压 Von：是保证输出为标准低电平电压 Vsl 时，允许的最小输入高电平电压值。一般 Von<1.8V. 开门电平电压 Voff：是保证输出为标准高电平电压 Vsh 时，允许的最大输入低电平电压值。高电平噪声容限 Vnh: Vnh=Vsh- Von=2.4V-Von 低电平噪声容限 Vnl=Voff-Vsl=Voff-0.4v
6
二.实验元器件
类型集成电路型号（参数） 74S00L 74L03 74LS86 74LS125 电阻电位器电容 5.1kΩ，1 kΩ 500Ω,100Ω 1kΩ 0.01μF 0.1μF 数量 1片 1片 1 片； 1 片；各 1 只；各1只 1只 1只 1只
三.实验原理及参考电路
1.TTL 与非门的主要参数 TTL 与非门具有较高的工作速度，较强的抗干扰能力，较大的输出幅度和负载能力等优点，因而得到了广泛的应用。（1）输出高电平电压 VOH 输出高电平电压时指与非门有一个以上输入端接地或接低电平电压值。空载时，VoH 必须大于标准低电平电压（VSH=2.4V）,接有拉电流负载时 VoH 下降。测试 voH 的电路如图 1 所示。
图1 （2）输出低电平电压 voL
2
输出低电平电压是指与非门的所有输入端接地或接高电平时的输出电平电压值。VoH 必须低于标准低电平电压（VsH=0.4V）,接有拉电流负载时 VoH 上升。测试 vol 的电路如图 2 所示。

精密全波整流

四、注意事项：
电源电压为 12V，务必仔细无误；用万用表实测电阻，选取整流匹配电阻； X-Y方式的操作。
示波器X-Y方式
示波器通常是YT方式：通道信号电压Y轴纵向变化，横向 X 轴是T-Time。而X-Y方式，是CH1的信号电压量当X轴坐标量，而CH2的信号电压量当Y轴坐标量，直接在示波器屏幕上显示构成曲线。通常CH1－X轴接电路输入信号，CH2－Y轴接电路输出信号，所以构成的曲线才是合乎理论的输入输出传输特性曲线。
操作要点：
（1）确认CH1、CH2信号本身正确。正常YT方式，CH1 －输入，CH2－输出，（耦合＝直流，垂直灵敏度合适）
（2） DS2000示波器：水平调节区菜单Menu键，屏显菜单“时基”，由 YT--XY，OK 。（3）根据此时屏幕上的零点标识以及X，Y垂直灵敏度，确定坐标轴，读记关键点数据，作图。
10k –
+12V
Vo
-12V
V-
10k
-12V
V‘o1
+
3.3k
10k
A1半波整流 Vi>0，Va<0，D1止，D2通，Vo1=-2Vi.
Vi<0，Va>0，D1通，D2止，Vo1=0. A2反相加法：Vo= -(Vi+Vo1)
二极管
实验 9,11 用的类型
（实发型号开关二极管 1N4148 ）
（1）确认CH1、CH2信号本身正确。正常YT方式，CH1 －输入，CH2－输出，（耦合＝直流，垂直灵敏度合适）
操作要点：
（2） TekTDS示波器：将CH1、CH2两通道的零电平线重合并对准示波器屏幕上的中线；此后不要随意动通道 Position旋钮！！（3）示波器 Display 主命令键，屏显菜单中“格式” 由 YTXY，OK 。此时屏幕中心点即坐标原点！

全波整流器实训报告

一、实验目的1. 理解全波整流电路的工作原理和组成。

2. 掌握全波整流电路的特性及其在电子电路中的应用。

3. 通过实际搭建和测试，验证全波整流电路的性能和效率。

4. 增强动手能力和实验技能。

二、实验原理全波整流电路是一种将交流电（AC）转换为直流电（DC）的电路。

与半波整流电路相比，全波整流电路能更有效地利用输入交流电源，输出直流电压的幅值更高，且纹波更小。

全波整流电路主要有两种类型：中心抽头全波整流器和桥式全波整流器。

本实验主要研究桥式全波整流电路。

桥式全波整流电路由四个二极管和一个交流电源组成。

当交流电源的正半周输入时，二极管D1和D3导通，电流从电源正极流向负载；当交流电源的负半周输入时，二极管D2和D4导通，电流从电源负极流向负载。

因此，无论交流电源的正半周还是负半周，负载上都有电流流过，从而实现全波整流。

三、实验器材1. 交流电源2. 二极管（4个1N4001）3. 电阻（100Ω）4. 电压表5. 电流表6. 示波器7. 搭建电路的面包板和导线四、实验步骤1. 搭建桥式全波整流电路，连接好交流电源、二极管、电阻、电压表和电流表。

2. 开启交流电源，观察电压表和电流表的读数，记录下整流电路的输出电压和电流。

3. 使用示波器观察整流电路的输出波形，分析其纹波情况。

4. 调整负载电阻，观察输出电压和电流的变化，分析整流电路的负载特性。

5. 将实验结果与理论计算值进行对比，分析实验误差。

五、实验结果与分析1. 实验结果：当输入交流电源为220V时，整流电路的输出电压约为310V，输出电流约为0.3A。

2. 示波器观察到的输出波形：整流电路的输出波形为单向脉动直流电压，纹波较小。

3. 负载特性：随着负载电阻的增大，输出电压和电流均有所下降。

4. 实验误差分析：实验误差主要来源于二极管的正向压降、电阻的误差以及实验仪器的误差。

六、实验总结1. 通过本次实验，我们掌握了全波整流电路的工作原理和组成，了解了其在电子电路中的应用。

全波整流电路实习报告

一、实习目的通过本次实习，使学生了解全波整流电路的基本原理、电路结构以及在实际应用中的重要性，掌握全波整流电路的设计方法，提高动手能力和分析问题的能力。

二、实习内容1. 全波整流电路原理及电路结构全波整流电路是将交流电转换为脉动直流电的电路，其原理是利用二极管的单向导电特性，将交流电压的正半周和负半周分别整流，从而得到脉动直流电压。

全波整流电路主要有两种形式：中心抽头全波整流电路和桥式全波整流电路。

（1）中心抽头全波整流电路：由中心抽头变压器、两个二极管和负载组成。

变压器次级绕组中心抽头将绕组分为两个对称的绕组，分别与两个二极管相连。

当输入交流电压为正半周时，二极管D1导通，负载得到正向电压；当输入交流电压为负半周时，二极管D2导通，负载得到反向电压。

（2）桥式全波整流电路：由四个二极管组成电桥，将输入交流电压的正半周和负半周分别整流。

当输入交流电压为正半周时，二极管D1和D3导通，负载得到正向电压；当输入交流电压为负半周时，二极管D2和D4导通，负载得到反向电压。

2. 全波整流电路的设计方法（1）选择合适的二极管：根据输入电压和负载电流的要求，选择具有足够反向耐压和正向电流的整流二极管。

（2）确定变压器参数：根据输入电压和输出电压的要求，确定变压器的次级电压和电流。

（3）选择合适的负载：根据负载对电压和电流的要求，选择合适的负载电阻。

（4）计算整流电路参数：根据负载电流和二极管正向压降，计算整流电路中的电流和电压。

三、实习过程1. 实验准备：准备实验器材，包括中心抽头变压器、二极管、负载电阻、万用表等。

2. 连接电路：按照设计好的电路图，将中心抽头变压器、二极管和负载电阻连接成全波整流电路。

3. 测量数据：使用万用表测量输入电压、输出电压、负载电流等参数。

4. 分析数据：根据测量数据，分析整流电路的性能，包括整流效率、输出电压、负载电流等。

5. 调整电路：根据分析结果，对电路进行调整，提高整流电路的性能。
