01 10kV干式电流互感器交接试验1.
10kV主要设备交接试验规程完整
10kV主要配电设备交接试验项目及标准注：容量试验和负载试验是额外收费，请工程负责人接收工作任务的时候和安装公司委托人落实是否需要做容量试验和负载试验，如果需要增加此两项试验，费用另外加收。
工程负责人在登记工程量的时候必须登记清楚是否有增加容量和负载试验。
出具的结算书必须要工程负责人签名确认。
附录一绝缘工器具试验规程附录二S11油变空负载标准10kv S11 型油变空载损耗、负载损耗技术标准注：1、电网公司标准Y yn0和D yn11接线的空载损耗、负载损耗均执行上表所列数值。
空载损耗不允许正偏差，负载损耗允许3%的正偏差。
2、南网标准、国家标准斜线上方适用于D yn11或Y zn11，下方适于Yyn0。
南网标准空载损耗不得超过3%，负载损耗不得超过5%，总损耗不得超过4%。
国家标准空载损耗、负载损耗正偏差不得超过15%，总损耗不得超过10%。
3、标准依据：GB/T 6451-1999 三相油浸电力变压器技术参数和要求，JB/T3837（最新版）变压器类产品型号编制方法、南方电网公司《配电变压器能效标准及技术经济评价导则》、电网公司生产部《S11型配电变压器检验管理办法》（广电生[2004]4号）附录三S13、S15油变空负载标准10kv S13型、SH15 型油变空载损耗、负载损耗技术标准注：1、表中斜线上方适用于D yn11或Y zn11，下方适于Yyn0。
南网标准空载损耗不得超过3%，负载损耗不得超过5%，总损耗不得超过4%，国家标准空载损耗、负载损耗正偏差不得超过15%，总损耗不得超过10%。
电网公司标准Y yn0和D yn11接线的空载损耗、负载损耗均执行上表所列数值。
空载损耗不允许正偏差，负载损耗允许3%的正偏差。
2、标准依据：GB/T 6451-1999 三相油浸电力变压器技术参数和要求，JB/T3837（最新版）变压器类产品型号编制方法、JB/T10318-2002油浸式非晶合金铁心配电变压器技术参数和要求、南方电网公司《配电变压器能效标准及技术经济评价导则》。
10kV电流互感器试验
安装位置：+AH415 线路备用设备名称:10kV电流互感器试验日期：2012年10月19日温度：22℃湿度：60 %一、铭牌型号：LZZBJ9-10A1出厂编号：A：1301253 C:1301256零序：型号：LXK-Φ240 频率：50Hz 电流比：50/1额定输出：2VA 准确等级：10P5出厂日期：2013年1月出厂编号：0351厂家：中国大连第二互感器集团有限公司二、试验数据：2.1、绝缘电阻试验：(单位:MΩ)2.2、变比和极性试验：2．3、二次直流电阻试验：（单位:Ω）注：数据已换算至同一温度2.4、伏安特性试验：2．5交流耐压试验：三、试验结论：以上试验均符合中华人民共和国国家标准《电气装置安装工程电气设备交接试验标准》GB50150—2006的相关规定及有关说明书，符合标准要求。
10kV电流互感器试验安装位置：I04 2#电容器组设备名称:10kV电流互感器试验日期：2012年10月19日温度：22℃湿度：60 %一、铭牌型号：LZZBJ9-12/185b/4 额定绝缘水平：12/42/75kV使用条件：户内额定频率：50Hz短时热电流：31.5/2 kA /s 额定动稳定电流：80kA出线端子标志：1S1，1S22S1，2S23S1，3S2额定电流比： 400/5 400/5 400/5额定输出（VA）: 15 15 15准确级： 0.2级 0.5级 10p30编号：A相：2 B相：3 C相：5生产日期：2012年5月厂家：中国大连第一互感器有限责任公司二、试验数据：2.1、绝缘电阻试验：(单位:MΩ)2．2、变比和极性试验：2．3、二次直流电阻试验：（单位:Ω）注：数据已换算至同一温度2．4、伏安特性试验：2．5交流耐压试验：三、试验结论：以上试验均符合中华人民共和国国家标准《电气装置安装工程电气设备交接试验标准》GB50150—2006的相关规定及有关说明书，符合标准要求。
110KV干式电流互感器说明书
SRLGU－35∽220kV套管电流互感器使用说明书湖南金一电气有限公司1 产品特点1.1 冷缩整体硅橡胶复合绝缘，国内独创。
1.2 绿色环保产品，无油、无瓷、无气（SF6）、干式不爆裂结构。
1.3 体积小、重量轻，维护简便。
1.4 互感器的一次与二次完全隔离，运行安全可靠。
1.5 采用一次贯穿式结构且空腹软定位不紧固不密闭，动热稳定性能优良，通用性、互换性好。
1.6 一次绕组串、并联简便，更换变比容易。
1.7 耐污能力强，防污闪。
1.8可替代油浸式和SF6气体式电流互感器,实现无油、无气化改造。
2 产品用途SRLGU－35～220kV硅橡胶复合绝缘互感器适用于50Hz电力系统变电站、发电厂，具有电能计量、电流测量、继电保护、电气监控等多种用途。
3 技术参数3.1额定一次电压：40.5、72.5、126、245kV3.2额定一次电流：100-3000A3.3额定频率：50Hz3.4额定二次电流：1A、2A、5A3.5测量用准确级：0.1、0.2、0.2S、0.5、0.5S3.6保护用准确级：5P、10P级3.7额定输出容量：10-60VA（更大要求时另议）3.8测量级仪表保安系数：Fs≤103.9保护用准确限值系数：15、20、25、30（更高要求时另议）3.10级次组合：1-6个二次绕组任意组合3.11极性：减极性3.12污秽等级：Ⅲ、Ⅳ级（爬电比距为25、31mm/kV）4 使用条件4.1户内或户外均可适用4.2环境温度：-40°C～+40°C4.3海拔高度：普通型≤1000m高原型≤3500m5 型式试验按GB1208-1997《电流互感器》及IEC-44-1-1996的要求，通过下列型式试验：5.1绝缘水平表1 35～220kV干式电流互感器的额定绝缘水平注：当一次绕组分成二段或多段时，段间绝缘的lmin工频耐受电压为3kV（方均根值）。
5.2误差试验（测量级）电流误差和相位误差符合GB1208-1997《电流互感器》的要求。
干式电流互感器的结构及现场试验【范本模板】

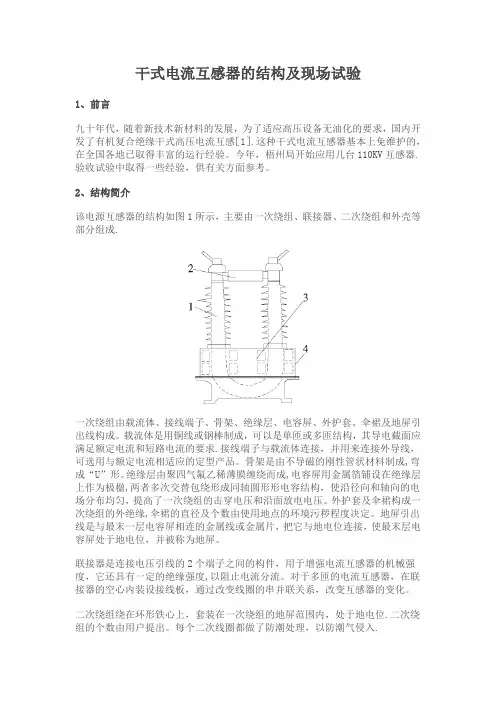

干式电流互感器的结构及现场试验1、前言九十年代，随着新技术新材料的发展，为了适应高压设备无油化的要求，国内开发了有机复合绝缘干式高压电流互感［1］.这种干式电流互感器基本上免维护的，在全国各地已取得丰富的运行经验。
今年，梧州局开始应用几台110KV互感器.验收试验中取得一些经验，供有关方面参考。
2、结构简介该电源互感器的结构如图1所示，主要由一次绕组、联接器、二次绕组和外壳等部分组成.一次绕组由载流体、接线端子、骨架、绝缘层、电容屏、外护套、伞裙及地屏引出线构成。
载流体是用铜线或钢棒制成，可以是单匝或多匝结构，其导电截面应满足额定电流和短路电流的要求.接线端子与载流体连接，并用来连接外导线，可选用与额定电流相适应的定型产品。
骨架是由不导磁的刚性管状材料制成,弯成“U”形。
绝缘层由聚四气氟乙稀薄膜缠绕而成,电容屏用金属箔铺设在绝缘层上作为极楹,两者多次交替包绕形成同轴圆形形电容结构，使沿径向和轴向的电场分布均匀，提高了一次绕组的击穿电压和沿面放电电压。
外护套及伞裙构成一次绕组的外绝缘,伞裙的直径及个数由使用地点的环境污秽程度决定。
地屏引出线是与最末一层电容屏相连的金属线或金属片，把它与地电位连接，使最末层电容屏处于地电位，并被称为地屏。
联接器是连接电压引线的2个端子之间的构件，用于增强电流互感器的机械强度，它还具有一定的绝缘强度,以阻止电流分流。
对于多匝的电流互感器，在联接器的空心内装设接线板，通过改变线圈的串并联关系，改变互感器的变化。
二次绕组绕在环形铁心上，套装在一次绕组的地屏范围内，处于地电位.二次绕组的个数由用户提出。
每个二次线圈都做了防潮处理，以防潮气侵入.外壳由支架和箱体组合而成，用来包裹低压绕组,防止雨、雪、风、沙侵入其中,并起到固定支撑一次绕组和二次绕组的作用.主要结构特点:在结构和性能方面，该电压电流互感器具有以下显著特点：（1）无油、无瓷、无气、一次绕组绝缘全部采用有机绝缘材料构成.（2）体积小、质量轻(110KV样机质量为170KG），结构新颖、外形美观；(3）外护套紧裹在具有电容屏的绝缘层外,使得外护套表面电位被钳制,因而沿面电压分布均匀，提高了沿面污闪放电电压。
10kV微保检验报告(交接试验)
```公司技术报告```综合楼┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄扩建工程微机保护装置检验报告┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄编写人(签字)（试验专用章）审核人(签字)批准人(签字)批准日期：年月日编写人:编写日期：项目参加人：说明：1.本公司仅对加盖有“```公司试验专用章”的完整纸质报告负责。
2.报告未加盖“```公司试验专用章”无效，批准人、审核人、编写人未签字无效，涂改、缺页无效，复制此报告未重新加盖“```公司试验专用章”无效，分页报告未加盖“骑缝章”无效。
3.本报告结果仅对被试样品有效。
对本试验报告若有异议，请在收到报告之日起十五日内向本公司提出，以便及时处理。
4.请妥善保管此报告。
```综合楼扩建工程微机保护装置检验报告摘要：阐述了对```综合楼扩建工程微机保护装置检验的项目、数据及结果，检查试验结果合格。
关键词：保护装置；检验；结果1 任务目的通过对```综合楼扩建工程微机保护装置的检验，以检验其技术性能是否满足运行要求。
2 客户名称```。
3 试验日期。
4客户设备信息5试验所用设备6 试验项目6.1 外观及常规检查。
6.2 二次回路绝缘检查。
6.3 电流互感器及二次回路检查。
6.4 电压互感器及二次回路检查。
6.5 断路器、操作箱及二次回路检查。
6.6 保护装置通电检查。
6.7 保护装置功能检验。
6.8 断路器整组传动试验。
6.9 一次通流检查。
6.10 工作电压检查。
6.11 反措执行情况检查。
7 标准依据7.1 GB/T 7261-2008《继电保护和安全自动装置基本试验方法》。
7.2 DL/T 995-2006《继电保护和安全自动装置检验规程》。
7.3 Q/GXD 126.21-2009《继电保护专业作业规范》。
7.4 继电保护反事故技术措施汇编。
7.5 装置生产厂家的技术说明书、调试大纲。
8 数据分析检验结果详见附录A。
10KV及以下干式变压器交接试验报告
运行位置
AB/ab (%)
Ⅰ
BC/bc (%)
CA/ca (%)
直流电阻
（Ω）
器身温度
℃
仪器：
一次分接位置
Ⅰ
Ⅱ
Ⅲ
Ⅳ
Ⅴ
运行位置
AB
Ⅰ
BC
CA
二次侧直阻
ao:
bo:
co:
连接组别
与铭牌相符
交流耐压
一次对地
24 kV, 1min
二次对地
2.6 kV, 1min
空载损耗
W
短路损耗
W
空载电流
%
75℃阻抗电压
%
结论
审核人：张雪良校阅人：张作伟试验员：邹大志郭长斌
10kv及以下干式变压器交接试验报告原始记录号?试验报告编号?委托单位试验日期环境条件温度相对湿度天气额定容量kva试品型号统一编号额定电压kv额定电流a额定频率50hz连接组别相数3相阻抗电压制造厂家出厂编号制造日期主要试验依据gb501502006dlt5961996华北2005年试验项目绝缘电阻电压比直流电阻连接组别铁芯绝阻交流耐压空载损耗负载损耗试验数据及结论绝缘电阻温度?仪器?2500v3121兆欧表摇测位置r15?m?r60?m?r60r15一次对二次及地二次对一次及地铁芯对地500m穿芯螺栓对地500m电压比仪器?一次分接位置运行位置ababbcbccaca直流电阻??器身温度仪器?一次分接位置运行位置abbcca二次侧直阻ao
10kV及以下干式变压器交接试验报告
原始记录号：试验报告编号：
委托单位
试验日期
环境条件
温度℃
相对湿度
%
天气
额定容量
kVA
试品型号
10KV及以下电气设备交接试验标准讲解
10KV及以下电气设备交接试验标准一、规范到500KV。
交流耐压一般为1分钟，油浸变压器、电抗器的绝缘试验应在充满合格油静止24小时后再进行，为了消除气泡。
进行绝缘试验时，除制造厂家成套设备外，一般应将连接在一起的各种设备分离开来单独试验，同一试验标准的的设备可以连接在一起试验。
绝缘试验时温度不低于5度，湿度不高于80%。
多绕组设备进行绝缘试验时，非被试绕组应短路接地。
绝缘电阻测试，兆欧表电压等级以下：100伏以下250伏兆欧表100—500伏500伏兆欧表10000伏及以上2500或5000伏兆欧表二、交流电动机1、绕组的绝缘电阻和吸收比380伏0.5兆运行温度下：6KV定子6M，转子3M。
10KV定子10M，转子5M。
注意，6KV，10KV需要温度换算，用非运行温度（20度）测得的绝缘电阻值除以查表得到的换算系数。
也可以按规范中的公式换算。
6KV，10KV电机测量吸收比，低压电机不用。
用60秒测得的绝缘电阻除以15秒的比值是吸收比。
不低于1.2。
2、直流电组相互差别不应超过最小值1%。
（最大值—最小值）/最大值3、定子绕组的直流耐压和泄漏电流试验电压为定子绕组的3倍。
每级0.5倍额定电压分阶段升高，每阶段停留1分钟，同时记录泄漏电流，各相泄漏电流值不应大于最小值的100%。
4、定子绕组的交流耐压试验6KV试验电压10KV ，10KV试验电压16KV5、同步电动机的转子绕组的交流耐压试验试验电压为额定励磁电压的7.5倍，且不应低于1200V。
但不应高于出厂试验值的75%。
6、检查定子绕组极性极其连接的正确性7、电机空载运行2小时，同时记录空载电流。
试运行时，滑动轴承温升不超过80度，滚动90度。
以上是6KV、10KV高压电机试验项目。
380V、100KW以下交流电机，一般只做3项：1、绝缘电阻测试2、检查定子绕组极性极其连接的正确性3、空载试运行，测空载电流电机带负荷试运行，有时发生电动机发热，三相电流严重不平衡，如果做空载试验，就可辨别是电机问题，还是机械的问题，从而使问题简单化。
最新10kV主要设备交接试验规程
10kV主要配电设备交接试验项目及标准1234注：容量试验和负载试验是额外收费，请工程负责人接收工作任务的时候和安装5公司委托人落实是否需要做容量试验和负载试验，如果需要增加此两项试验，费用另外加收。
工程负责人在登记工程量的时候必须登记清楚是否有增加容量和负载试67验。
出具的结算书必须要工程负责人签名确认。
8附录一绝缘工器具试验规程91011附录二 S11油变空负载标准12131410kv S11 型油变空载损耗、负载损耗技术标准151617注：1、广东电网公司标准Y yn0和D yn11接线的空载损耗、负载损耗均执行上18表所列数值。
空载损耗不允许正偏差，负载损耗允许3%的正偏差。
192、南网标准、国家标准斜线上方适用于D yn11或Y zn11，下方适于Yyn0。
南20网标准空载损耗不得超过3%，负载损耗不得超过5%，总损耗不得超过4%。
国家标21准空载损耗、负载损耗正偏差不得超过15%，总损耗不得超过10%。
223、标准依据：GB/T 6451-1999 三相油浸电力变压器技术参数和要求，JB/T3837 23（最新版）变压器类产品型号编制方法、南方电网公司《配电变压器能效标准及技24术经济评价导则》、广东电网公司生产部《S11型配电变压器检验管理办法》（广电25生[2004]4号）262728293031323334353637附录三 S13、S15油变空负载标准10kv S13型、SH15 型油变空载损耗、负载损耗技术标准3840注：1、表中斜线上方适用于D yn11或Y zn11，下方适于Yyn0。
南网标准空载41损耗不得超过3%，负载损耗不得超过5%，总损耗不得超过4%，国家标准空载损耗、42负载损耗正偏差不得超过15%，总损耗不得超过10%。
4344广东电网公司标准Y yn0和D yn11接线的空载损耗、负载损耗均执行上表所列45数值。
空载损耗不允许正偏差，负载损耗允许3%的正偏差。
电流互感器交接试验作业指导书
电流互感器绝缘试验作业指导书1范围本作业指导书适用于电流互感器交接试验，规定了交接验收试验、预防性试验、大修后试验项目的引用标准、仪器设备要求、作业程序和方法、试验结果判断方法和试验注意事项等。
绝缘电阻试验的目的是检查其绝缘是否有整体受潮或老化的缺陷，能否投入使用或继续使用。
制定本指导书的目的是规范绝缘试验的操作、保证试验结果的准确性，为设备运行、监督、检修提供依据。
被试设备所涉及的绝缘油、绝缘气体介质的相关试验以及准确级检定试验等不在本作业指导书范围内，请参阅相应作业指导书。
2规范性引用文件下列文件中的条款通过本作业指导书的引用而成为本作业指导书的条款。
凡是注日期的引用文件，其随后所有的修改单或修订版均不适用于本作业指导书，然而，鼓励根据本作业指导书达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本适用于本作业指导书。
GB1208电流互感器GB50150电气装置安装工程电气设备交接试验标准DL/T727互感器运行检修导则3安全措施a) 为保证人身和设备安全，应严格遵守DL408《电业安全工作规程（发电厂和变电所电气部分）》中有关规定。
b) 在进行绕组和末屏绝缘电阻测量后应对试品充分放电。
c) 在进行主绝缘及电容型套管末屏对地的tgδ及电容量测量时应注意高压测试线对．地绝缘问题。
d) 进行交流耐压试验等高电压试验时，要求必须在试验设备及被试品周围设围栏并有专人监护，负责升压的人要随时注意周围的情况，一旦发现异，常应立刻断开电源停止试验，查明原因并排除后方可继续试验。
4试验项目及程序4.1电流互感器的绝缘试验包括以下试验项目a) 绕组及末屏的绝缘电阻测量;b) 主绝缘及电容型套管末屏对地的介损及电容量测量;c) 交流耐压试验;4.2试验程序4.2.1应在试验开始之前检查试品的状态并进行记录，有影响试验进行的异常状态时要研究，并向有关人员请示调整试验项目。
4.2.2详细记录试品的铭牌参数。
电流互感器交接试验方案
干式电流互感器交接试验方案〔监理业主论证通过版本〕一、试验部署1、实施目标依据试验具体技术指标参数要求，充分发挥我公司的优势，科学组织各工种间的穿插作业，合理配置生产资源，细心试验，严格履行合同要求，确保完成以下目标：（1）质量目标单位工程合格率到达 100％，优良率到达 90％。
（2）工期目标保证在双方商定工期内竣工，在试验过程中可依据要求完本钱次试验任务。
（3）职业安康安全目标严格遵守各项安全操作规程，实行有效措施，杜绝死亡，重大伤亡事故和意外事故的发生。
（4）环境保护目标实行有效措施，削减试验噪音和环境污染，乐观承受环保材料和试验工艺，危急废固物由交同环保部门处理率 100%，留意节约原材料和能源，有效降低资源消耗率，顾客及相关方环境方面投诉率为零。
（5）文明试验目标确保文明试验，到达文明试验工地标准。
以安全为中心，以质量为轴心，严格依据 ISO 标准，建立完善的治理体系，选派高素养工程经理、工程师及工程技术、治理人员，选择最优秀的试验作业人员组成工程试验部，实施工程治理，细心组织，科学治理，优质高速完本钱次试验任务，制造业主满足的工程。
2、指导思想我公司试验部署的指导思想是：品质优良，清洁试验，以人为本，持续进展；以顾客为中心，以质量、环境保护、职业安康安全为轴心，严格依据 ISO9001：2023、ISO14001-1996 和GB/T28001 系列标准建立完善的质量、环境、职业安康安全治理体系；细心组织、科学治理、优质高速地完本钱项试验任务，制造顾客满足的高品质优质工程。
（6）工程掌握过程的执行步骤见附图制定检修打算〔进度、打算〕开头检修工程等待，直到进入下一个报告期每个报告期收集检修实际进度数据〔进度、本钱〕将工程变更入进度打算〔范围、进度、预算〕更后的工程进度、预算和推测分析当前状况并与进度打算进度进展比较〔进度、预算〕实行订正措施充分发挥我公司的优势，科学组织各工种的穿插作业，合理配置工程资源，细心试验，严格履行合同要求，确保完成以下目标：为了供给试验工程治理的组织保证，形成责任制和信息沟通体系，特制定如下的治理组织机构：工程经理工程总工工程安全经理质保部安监部施工员安全员施工班组工程部：设工程经理一名，工程总工一名，负责组织领导工作。
10kV电流互感器试验检测试验报告
检测试验报告工程名称：35kV变电站工程项目名称：10kV电流互感器试验检验时间：2016年06月17日报告编号：KG06-001-026报告编写/日期：报告审核/日期：报告批准/日期：（检测报告章）检测试验报告检测试验日期：2016年6月17日报告编号：001 样品名称：10kV电流互感器样品安装位置：10kV开关室10kV线路1样品编号：A：160130008 B：160130009 C：160120010三、极性：（温度：30℃湿度：60%）减极性，P1和1S1、2S1、3S1为同极性端，P2和1S2、2S2、3S2为同极性端。
四、励磁特性：（温度：30℃湿度：60%）六、绝缘电阻测量及交流耐压试验：（温度：温度：30℃湿度：60%）检测试验报告检测试验日期：2016年6月17日报告编号：002 七、结论判断：八、本次检测使用仪器：(以下空白)检测试验报告样品名称：10kV电流互感器样品安装位置：10kV开关室10kV线路2样品编号：A：160130004 B：160130007 C：160120017二、电流比的测量：（温度：30℃湿度：60%）三、极性：（温度：30℃湿度：60%）减极性，P1和1S1、2S1、3S1为同极性端，P2和1S2、2S2、3S2为同极性端。
四、励磁特性：（温度：30℃湿度：60%）五、绕组直流电阻：（温度：30℃湿度：60%）检测试验报告检测试验日期：2016年6月17日报告编号：004 七、结论判断：八、本次检测使用仪器：(以下空白)检测试验报告检测试验日期：2016年6月17日报告编号：005 样品名称：10kV电流互感器样品安装位置：10kV开关室10kV线路3样品编号：A：160130012 B：160130013 C：160120011一、铭牌：二、电流比的测量：（温度：30℃湿度：60%）三、极性：（温度：30℃湿度：60%）减极性，P1和1S1、2S1、3S1为同极性端，P2和1S2、2S2、3S2为同极性端。
10kV高压配电室交接性试验报告
10kV高压配电室交接性试验报告试验报告项目名称：玉溪印刷有限责任公司10kV配电室工程交接试验委托单位：玉溪印刷有限责任公司湖南鸿昌电力工程建设有限责任公司二〇一四年八月十六日10kV高压配电室交接性试验报告参加人员：编写：年月日审核：年月日批准：年月日目录前言 (Ⅱ)10kV 配电室2#变压器出线柜真空断路器试验报告 (1)10kV 配电室2#变压器出线柜上隔离开关试验报告 (3)10kV 配电室2#变压器出线柜下隔离开关试验报告 (4)10kV 配电室2#变压器出线柜电流互感器试验报告 (5)10kV 配电室2#变压器出线柜零序电流互感器试验报告 (7)10kV 配电室2#变压器出线柜金属氧化物避雷器试验报告 (8)10kV 配电室2#变压器出线柜电缆试验报告 (9)10kV 配电室3#变压器出线柜真空断路器试验报告 (10)10kV 配电室3#变压器出线柜隔离开关试验报告 (12)10kV 配电室3#变压器出线柜电流互感器试验报告 (13)10kV 配电室3#变压器出线柜零序电流互感器试验报告 (15)10kV 配电室3#变压器出线柜金属氧化物避雷器试验报告 (16)10kV 配电室3#变压器出线柜电缆试验报告 (17)10kV 配电室2#树脂浇注干式变压器试验报告 (18)10kV 配电室3#树脂浇注干式变压器试验报告 (20)10kV 配电室2#变压器出线柜保护测控装置检验报告 (22)10kV 配电室3#变压器出线柜保护测控装置检验报告 (25)前言1、试验目的通过此次试验，按照《GB50150-2006 电气装置安装工程电气设备交接试验标准》及《DL/T995-2006 继电保护和电网安全自动装置检验规程》等相关规范的要求，检验设备的电气性能及相关参数是否满足规程要求，及时发现设备缺陷，保障设备安全、稳定、长周期运行。
2、引用标准GB50150-2006 电气装置安装工程电气设备交接试验标准GB/T16927.1-1997 高电压试验技术一般试验要求GB/T16927.2-1997 高电压试验技术测量系统GB 11032-2000 交流无间隙金属氧化物避雷器DL/T474.1-2006 现场绝缘试验实施导则绝缘电阻、吸收比和极化指数DL/T474.2-2006 现场绝缘试验实施导则直流高电压试验DL/T474.3-2006 现场绝缘试验实施导则介质损耗因数tagδ试验DL/T474.4-2006 现场绝缘试验实施导则交流耐压试验DL/T474.5-2006 现场绝缘试验实施导则避雷器试验DL/T474.6-2006 现场绝缘试验实施导则变压器操作感应耐压试验DL/T995-2006 继电保护和电网安全自动装置检验规程GB/T7261-2008 继电保护和安全自动装置基本试验方法10kV 配电室2#变压器出线柜真空断路器试验报告10kV 配电室2#变压器出线柜电流互感器试验报告10kV 配电室2#变压器出线柜零序电流互感器试验报告10kV 配电室2#变压器出线柜金属氧化物避雷器试验报告10kV 配电室2#变压器出线柜电缆试验报告10kV 配电室3#变压器出线柜真空断路器试验报告10kV 配电室3#变压器出线柜隔离开关试验报告10kV 配电室3#变压器出线柜电流互感器试验报告10kV 配电室3#变压器出线柜零序电流互感器试验报告10kV 配电室3#变压器出线柜金属氧化物避雷器试验报告10kV 配电室3#变压器出线柜电缆试验报告10kV 配电室2#树脂浇注干式变压器试验报告10kV 配电室3#树脂浇注干式变压器试验报告10kV 配电室2#变压器出线柜保护测控装置检验报告10kV 配电室3#变压器出线柜保护测控装置检验报告27。
10kV电流互感器(变压器出线柜)试验报告
一、绝缘电阻单位：MΩ
数字式绝缘电阻表型号：3125
一次-二次及地
A
B
C
耐压前
100000
100000
100000
耐压后
100000
100000
100000
一、绝缘电阻单位：MΩ
数字式绝缘电阻表型号：3125
A
B
C
1S-2S及地
8000
6500
7000
2S-1S及地
10000
8000
8000
三、变比、极性
CTP-120P 互感器测试仪
A
B
C
1S1-1S2
100/5
100/5
100/5
2S1-2S2
100/5
100/5
100/5
极性
P1靠母线侧 与1S、2S同极性
四、直流电阻 单位：Ω
CTP-120P 互感器测试仪
A相
B相
C相
1S1-1S2
0.159
0.143
0.167
2S1-2S2
0.240
0.255
0.267
五、交流耐压
干式试验变压器型号：HXGB-5KVA/50KV
相别
A
B
C
一次-1S、2S及地（kV）
33.6
33.6
