电动机绝缘等级分类和IP防护等级
防护等级和绝缘等级定义
防护等级和绝缘等级
一、防护等级
IP等级（防尘防水）定义中一项：IP65 IP是Ingress Protection的缩写，IP等级是针对电气设备外壳对异物侵入的防护等级，如：防爆电器，防水防尘电器，来源是国际电工委员会的标准IEC 60529，这个标准在2004年也被采用为美国国家标准。
在这个标准中，针对电气设备外壳对异物的防护，IP等级的格式为IPXX，其中XX为两个阿拉伯数字，第一标记数字表示接触保护和外来物保护等级，第二标记数字表示防水保护等级，具体的防护等级可以参考下面的表格。
IP是国际用来认定防护等级的代号Ip等级由两个数字所组成，第一个数字表示防尘；第二个数字表示防水，数字越大表示其防护等级越佳。
防尘等级
号码防护程度定义
参照标准：GB 4208 2008 《外壳防护等级(IP代码)》
IPxx
二、绝缘等级
人们根据不同绝缘材料耐受高温的能力对其规定了7个允许的最高温度，按照温度大小排列分别为：Y、A、E、B、F、H和C。
它们的允许工作温度分别为：90、105、120、130、155、180和180℃以上。
因此，B级绝缘说明的是该发电机采用的绝缘耐热温度为130℃。
使用者在发电机工作时应该保证不使发电机绝缘材料超过该温度才能保证发电机正常工作。
介绍电机的绝缘等级分类和IP防护等级
介绍电机的绝缘等级分类和IP防护等级电机的绝缘等级分类和IP防护等级都是电机产品的重要参数，对于电机的使用、维护和保护都有着重要的意义。
下面将详细介绍电机的绝缘等级分类和IP防护等级。
一、电机的绝缘等级分类电机的绝缘等级是指电机所使用的绝缘材料和绝缘结构的耐受能力，用于衡量电机绝缘能力的级别。
绝缘等级通常由字母和数字组成，表示电机的耐压水平和耐温能力。
1.N级绝缘：N级绝缘是指电机绝缘所能耐受的最低等级。
N级绝缘适用于永磁同步电机等不需要求高绝缘性能的电动机。
2.E级绝缘：E级绝缘是指电机绝缘能耐受的一定温度和电压等级。
E 级绝缘适用于一般的工业电机和家用电机。
3.B级绝缘：B级绝缘是指电机绝缘能耐受的较高温度和电压等级。
B 级绝缘适用于需要高温、高电压工作的电机。
4.F级绝缘：F级绝缘是指电机绝缘能耐受更高温度和电压等级。
F 级绝缘适用于需要更高温度、更高电压等级的电机。
5.H级绝缘：H级绝缘是指电机绝缘能耐受最高温度和电压等级。
H 级绝缘适用于需要极高温度、极高电压等级的特殊电机。
IP防护等级是指电机外壳对各种固体物体和液体的防护能力。
IP等级由两个数字组成，第一个数字表示对固体的防护等级，第二个数字表示对液体的防护等级。
1.对固体的防护等级（第一个数字）：-0级：没有防护。
- 1级：防护物体的直径大于50mm。
- 2级：防护物体的直径大于12.5mm。
- 3级：防护物体的直径大于2.5mm。
- 4级：防护物体的直径大于1.0mm。
-5级：彻底防止灰尘进入。
-6级：完全防止灰尘进入。
2.对液体的防护等级（第二个数字）：-0级：没有防护。
-1级：防止垂直滴水入侵。
-2级：防止斜向滴水入侵。
-3级：防止喷溅入侵。
-4级：防止溅水入侵。
-5级：防止喷水入侵。
-6级：防止大波浪冲击。
-7级：防止短时间的急剧浸泡。
-8级：防止长时间的浸泡。
综上所述，电机的绝缘等级和IP防护等级对于电机的使用、维护和保护都具有重要意义。
IP防护等级和电机绝缘等级
对中小功率的电动机，绕组内（即槽内）不埋温度测量元件，所以无法得知较真实的温度值，只能从电动机外壳的温度高低来判别，这比槽内的温度要低20～30℃， 绝缘等级
绝缘材料温升范围
第3页，共5页。
允许温升＝允许最高温度－内外温差－环境温度 例如，用A级绝缘材料时 允许温升＝［105-（20～30）-35］℃＝（40～50）℃ 这时外壳测得的温度应是［（40～50）+35］℃＝（75～85）℃ 电动机的温升高低与电动机的负载大小、环境温度高低、通风量的大小、实际转速高
对样品进行两次10秒的燃烧测试后，火焰在60秒内熄灭。可以有燃 烧物掉下。
对样品进行两次10秒的燃烧测试后，火焰在60秒内熄灭。不能有燃 烧物掉下。
对样品进行两次10秒的燃烧测试后，火焰在30秒内熄灭。不能有燃 烧物掉下 。
第5页，共5页。
2
防护大于12mm的物体。（如,手指）
第二位 数字
防水等级含义
0
无防护。
1
防护滴,凝结液。
2
防护滴水，下滴倾斜角小于15度。
3
防护大于2.5mm的物体。(如,工具或导线）
3
防护滴水，下滴倾斜角小于60度。
4
防护大于1mm的物体。(如,导线或细棍）
4
防护来自所有方向的溅水。
5பைடு நூலகம்
防护足以造成危害粉尘的侵入。
IP防护等级的定义
• IP： Ingress Protection
防护等级
IEC：INTERNATIONAL ELECTROTECHNICAL COMMISSION 国际电工委员会
• IP防护等级：由国际电工委员会起草，针对电气设备外壳对异物侵入制定的防护 等级。
电机绝缘等级与防护等级
电机绝缘等级与防护等级2009-10-28 15:11一.绝缘等级电动机的绝缘等级是指其所用绝缘材料的耐热等级，分A、E、B、F、H级。
允许温升是指电动机的温度与周围环境温度相比升高的限度。
绝缘的温度等级A级 E级 B级 F级 H级最高允许温度（℃） 105 120 130 155 180绕组温升限值（K） 60 75 80 100 125性能参考温度（℃） 80 95 100 120 145在发电机等电气设备中，绝缘材料是最为薄弱的环节。
绝缘材料尤其容易受到高温的影响而加速老化并损坏。
不同的绝缘材料耐热性能有区别，采用不同绝缘材料的电气设备其耐受高温的能力就有不同。
因此一般的电气设备都规定其工作的最高温度。
人们根据不同绝缘材料耐受高温的能力对其规定了7个允许的最高温度，按照温度大小排列分别为：Y、A、E、B、F、H和C。
它们的允许工作温度分别为：90、105、120、130、155、180和180℃以上。
因此，B级绝缘说明的是该发电机采用的绝缘耐热温度为130℃。
使用者在发电机工作时应该保证不使发电机绝缘材料超过该温度才能保证发电机正常工作。
绝缘等级为B级的绝缘材料，主要是由云母、石棉、玻璃丝经有机胶胶合或浸渍而成的。
二.防护等级1. 电机外壳防护等级GB4942.1-85《电机外壳防护分级》；IEC34-5第一种防护：防止人体触及或接近壳内带电部分和触及壳内转动部件（光滑的旋转轴和类似部件除外），以及防止固体异物进入电机。
第二种防护：防止由于电机进水而引起的有害影响。
代号IP xx，含义见下表。
第一位表征数字第一位表征数字防护等级简述含义0 无防护电机无专门防护1 防护大于50mm固体电机能防止大面积的人体（如手）偶然或意外地触及或接近壳内带电或转动部件（但不能防止故意接触）能防止直径大于50mm的固体异物进入壳体2 防护大于12mm固体电机能防止手指或长度不超过80mm的类似物体触及或接近壳内带电或转动部件能防止直径大于12mm的固体异物进入壳体3 防护大于2.5mm固体电机能防止直径大于2.5mm的工具或导线触及或接近壳内带电或转动部件能防止直径大于2.5mm的固体异物进入壳体4 防护大于1mm固体电机能防止直径或厚度大于1mm的导线或片条触及或接近壳内带电或转动部件能防止直径大于1mm的固体异物进入壳体5 防尘电机能防止触及或接近壳内带电或转动部件进尘量不足以影响电机的正常运行6 尘密完全防止外物侵入，且可完全防止灰尘进入第二位表征数字第二位表征数字防护等级简述含义0 无防护电机无专门防护1 防滴电机垂直滴水应无有害影响2 15°防滴电机当电机从正常位置向任何方向倾斜15°以内任一角度时，垂直滴水应无有害影响3 防淋水电机与垂直线成60°角范围内的淋水无有害影响4 防溅水电机承受任何方向的溅水无有害影响5 防喷水电机承受任何方向的喷水无有害影响6 防海浪电机承受猛烈的海浪冲击或强烈喷水时，电机的进水量应不达到有害的程度7 防浸水电机当电机浸如规定压力的水中经规定的时间后，电机的进水量应不达到有害的程度8 潜水电机电机在制造厂规定的条件下能长期潜水。

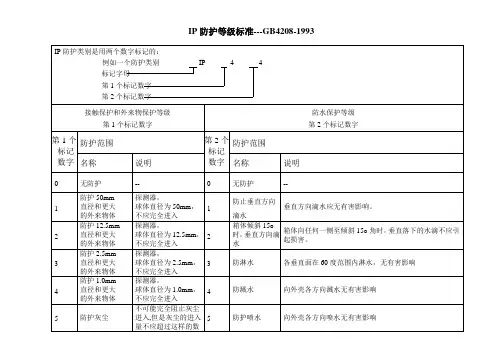

电动机IP防护等级标准
IP防护等级标准---GB4208-1993IP防护等级的意义 - [专业知识]Tag: 相关知识IP防护IP（国际防护标准）是一个由DIN VDE 0470和DIN 40 050定义的术语。
这些标准给出了在额定电压不超过72.5KV时电器设备外壳的防护等级分类。
具体内容如下：1. 人身保护。
2. 电器设备的保护，防止固态物质包括粉尘的进入。
3. 电器设备的保护，防止水对设备造成的损害。
请不要理解为防腐。
按照IEC60529的划分，如下：海拔高度修正系数点击次数：270 发布时间：2007年1月29日海拔高度高于海平面的防护区，海拔高度修正系数Kc等于本规范附表07.5.1中的修正系数Ko；海拔高度低于海平面的防护区，海拔高度修正系数Kc等于本规范附表07.5.1中的修正系数Ko的倒数；修正系数Ko也可由下式计算：式中Ko ：修正系数；H ：海拔高度(m)。
海拔高度(m) 大气压力(Pa) 修正系数(K o)0 300 600 900 1200 1500 1800 2100 1.013×1050.978×1050.943×1050.910×1050.877×1050.845×1050.815×1050.785×1051.0000.9640.9300.8960.8640.8300.8020.772插入资料：电动机的绝缘等级分类：电机的绝缘等级是按照采用的绝缘材料的耐热等级来分的，一般分为5级：1、A级105度2、E级120度3、B级130度4、F级155度5、H级180度中级电工理论知识试题一、单项选择题。
请将正确答案的代号填入括号中（共30题，每题1分，共30分）1.在正弦交流电阻电路中，正确反映电流电压之间的关系式是（）。
A、i=U/RB、i=Um/R C、i=u/R2.在理想电感元件的正弦交流电路中，正确反映电流电压的关系式为（）。

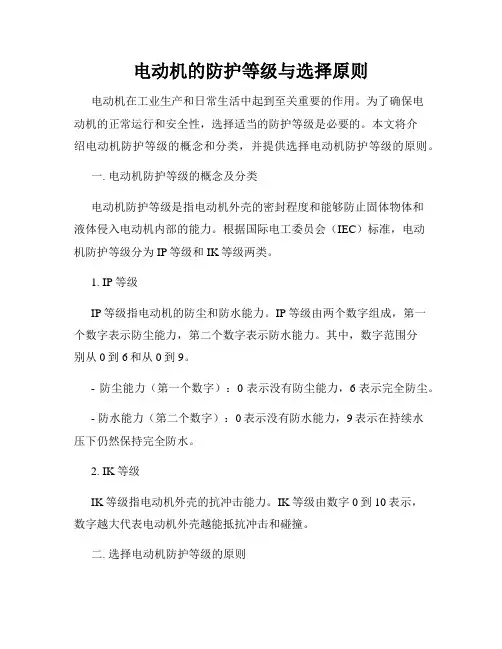

电动机的防护等级与选择原则
电动机的防护等级与选择原则电动机在工业生产和日常生活中起到至关重要的作用。
为了确保电动机的正常运行和安全性，选择适当的防护等级是必要的。
本文将介绍电动机防护等级的概念和分类，并提供选择电动机防护等级的原则。
一. 电动机防护等级的概念及分类电动机防护等级是指电动机外壳的密封程度和能够防止固体物体和液体侵入电动机内部的能力。
根据国际电工委员会（IEC）标准，电动机防护等级分为IP等级和IK等级两类。
1. IP等级IP等级指电动机的防尘和防水能力。
IP等级由两个数字组成，第一个数字表示防尘能力，第二个数字表示防水能力。
其中，数字范围分别从0到6和从0到9。
- 防尘能力（第一个数字）：0表示没有防尘能力，6表示完全防尘。
- 防水能力（第二个数字）：0表示没有防水能力，9表示在持续水压下仍然保持完全防水。
2. IK等级IK等级指电动机外壳的抗冲击能力。
IK等级由数字0到10表示，数字越大代表电动机外壳越能抵抗冲击和碰撞。
二. 选择电动机防护等级的原则选择电动机的防护等级应根据实际工作环境和应用需求来确定。
以下是选择电动机防护等级的几个原则：1. 分析工作环境首先需要对电动机工作环境进行详细的分析。
考虑到是否存在大量尘土、腐蚀性气体或液体、高温或低温等特殊条件。
2. 确定防尘要求根据工作环境中的尘土和颗粒物，选择适当的防尘等级。
例如，在有大量尘土的环境中，应选择具有较高防尘等级的电动机。
3. 确定防水要求根据工作环境中的液体和水的情况，确定防水等级。
例如，在潮湿或有水溅洒的环境中，应选择具有较高防水等级的电动机。
4. 考虑抗冲击等级根据工作环境中的抗冲击要求，选择适当的抗冲击等级。
例如，如果存在较大的机械冲击或碰撞风险，应选择具有较高抗冲击等级的电动机。
5. 考虑使用寿命和维护成本选择适当的防护等级时，还需要考虑电动机的使用寿命和维护成本。
更高的防护等级通常意味着更长的使用寿命，但也可能增加维护和维修的成本。
电机的防护等级
一，电机的防护等级：IP（INGRESS PROTECTION）防护等级系统是由IEC（INTERNATIONAL ELECTROTECHNICAL COMMISSION）所起草。
将电器依其防尘防湿气之特性加以分级。
IP防护等级是由两个数字所组成，第1个数字表示灯具离尘、防止外物侵入的等级，第2个数字表示灯具防湿气、防水侵入的密闭程度，数字越大表示其防护等级越高。
第1个数字的含义：0：无防护，没有专门的防护1：防护大于50mm的固体，能防止直径大于50mm的固体异物进入壳内。
能防止人体的某一大面积部分（如手）偶然或意外地触及壳内带电或运动部分，但不能防止有意识地接近这些部分2：防护大于12mm的固体，能防止直径大于12mm的固体异物进入壳内。
能防止手指触及壳内带电或运动部分①3：防护大于2.5mm的固体，能防止直径大于2.5mm的固体异物进入壳内。
能防止厚度或直径大于2.5mm的工具、金属线等触及壳内带电或运动部分①②4 ：防护大于1mm的固体，能防止直径大于1mm的固体异物进入壳内。
能防止直径或厚度大于1mm的导线或片条触及壳内带电或运转部分①②5：防尘，能防止灰尘进入达到影响产品正常运行的程度，完全防止触及壳内带电或运动部分。
6 ：尘密，能完全防止灰尘进入壳内，完全防止触及壳内带电或运动部分第2个数字的含义：0：无防护，没有专门的防护1：防滴，垂直的滴水应不能直接进入电机内部2：15o防滴，与铅垂线成15o角范围内的滴水，应不能直接进入电机内部3：防淋水，与铅垂线成60O角范围内的淋水，应不能直接进入电机内部4：防溅，任何方向的溅水对电机应无有害的影响5：防喷水，任何方向的喷水对电机应无有害的影响6：防海浪或强加喷水，猛烈的海浪或强力的喷水对电机应无有害影响7：浸水，电机在规定的压力和时间下浸在水中，其进水量应无有害影响8：潜水，电机在规定的压力下长时间浸在水中，其进水量应无有害影响电机应用中最常用的防护等级有IP11、IP21、IP22、IP23、IP44、IP54、IP55等二，能效等级的问题能效等级：是表示能效等级是表示家用电器产品能效高低差别的一种分级方法，按照国家标准相关规定，目前我国的能效标识将能效分为五个等级。
电机防护等级(IP防护等级)
电机防护等级（IP防护等级）
中华工控网
IP（INTERNATIONAL PROTECTION）防护等级系统是由IEC（INTERNATIONAL ELECTRO TECHNICAL COMMISSION）所起草的。
将灯具依起防尘防湿之特性加以分级。
这里所指的外物含工具，人的手指等均不可接触到灯具内之带电部分，以免触电。
IP防护等级是由两个数字所组成，第一个数字表示灯具离尘、防止外物侵入的等级，第二个数字表示灯具防湿气、防水侵入的密闭程度，数字越大表示其防护等级越高，两个标示数字所表示的防护等级如下：
第一个标示特性号码（数字）所指示的防护程度
第一个标示数字防护等级定义
0 没有防护对外界的人或无特殊防护
1 防止大于50mm的固体物侵入防止人体（如手掌）因意外而接触到灯具内部的零件。
防止较大尺寸（直径大于50mm）的外物侵入
2 防止大于12mm的固体物侵入防止人的手指接触到灯具内部的零件防止中等尺寸（直径大于 12mm）外物侵入。
3 防止大于2.5mm的固体物侵入防止直径或厚度大于2.5mm的工具、电线或类似的细节小外物侵入而接触到灯具内部的零件。
4 防止大于1.0mm的固体物侵入防止直径或厚度大于1.0mm的工具、电线或类似的细节小外物侵入而接触到灯具内部的零件。
5 防尘完全防止外物侵入，虽不能完全防止灰尘进入，但侵入的灰尘量并不会影响灯具的正常工作。
6 防尘完全防止外物侵入，且可完全防止灰尘进入。
第二个标示特性号码（数字）所指示的防护程度
第二个标示数字防护等级定义。
电机防爆等级、防护等级、绝缘等级
一、电机防爆等级由3部分构成1) 在爆炸性气体区域（0区、1区、2区）不同电气设备使用安全级别的划分。
如旋转电机选型分为隔爆型（代号d）、正压型（p）、增安型（e）、无火花型（n）2)气体或蒸气爆炸性混合物等级的划分，分为ⅡA、ⅡB、ⅡC三种，这些等级的划分主要是依照最大试验安全间隙（MESG）或最小点燃电流（MICR）来区分的。
3)引燃某种介质的温度分组的划分。
主要分为T1－450℃＜T、T2－300＜T≤ 450℃、T3－200＜T≤300℃、T4－135＜T≤200℃、T5－100＜T≤135 、T6－85＜T≤100℃.详情请参考《爆炸和火灾危险环境电力装置设计规范》GB50058－92make001 2008-02-04 16:43爆炸的概念爆炸是物质从一种状态，经过物理或化学变化，突然变成另一种状态，并放出巨大的能量。
急剧速度释放的能量，将使周围的物体遭受到猛烈的冲击和破坏。
爆炸必须具备的三个条件：1）爆炸性物质：能与氧气（空气）反应的物质，包括气体、液体和固体。
（气体：氢气，乙炔，甲烷等；液体：酒精，汽油；固体：粉尘，纤维粉尘等。
）2 ）氧气：空气。
3 ）点燃源：包括明火、电气火花、机械火花、静电火花、高温、化学反应、光能等。
为什么要防爆易爆物质：很多生产场所都会产生某些可燃性物质。
煤矿井下约有三分之二的场所有存在爆炸性物质；化学工业中，约有80%以上的生产车间区域存在爆炸性物质。
氧气：空气中的氧气是无处不在的。
点燃源：在生产过程中大量使用电气仪表，各种磨擦的电火花、机械磨损火花、静电火花、高温等不可避免，尤其当仪表、电气发生故障时。
客观上很多工业现场满足爆炸条件。
当爆炸性物质与氧气的混合浓度处于爆炸极限范围内时，若存在爆炸源，将会发生爆炸。
因此采取防爆就显得很必要了。
仪表防爆的原理危险场所危险性划分：爆炸性物质区域定义中国标准北美标准0 区：Div.1 气体(CLASS Ⅰ) 在正常情况下, 爆炸性气体混合物连续或长时间存在的场所1 区：在正常情况下爆炸性气体混合物有可能出现的场所1 区2 区：Div.2 在正常情况下爆炸性气体混合物不可能出现, 仅仅在不正常情况下, 偶尔或短时间出现的场所10 区Div.1：粉尘或纤维(CLASS Ⅱ/Ⅲ）在正常情况下, 爆炸性粉尘或可燃纤维与空气的混合物可能连续, 短时间频繁地出现或长时间存在的场所11 区Div.2：在正常情况下, 爆炸性粉尘或可燃纤维与空气的混合物不能出现, 仅仅在不正常情况下, 偶尔或短时间出现的场所防爆方法对危险场所的适用性：序号防爆型式代号国家标准防爆措施适用区域1 隔爆型d GB3836.2 隔离存在的点火源Zone1,Zone22 增安型e GB3836.3 设法防止产生点火源Zone1,Zone23 本安型ia GB3836.4 限制点火源的能量Zone0-2本安型ib GB3836.4 限制点火源的能量Zone1,Zone24 正压型p GB3836.5 危险物质与点火源隔开Zone1,Zone25 充油型o GB3836.6 危险物质与点火源隔开Zone1,Zone26 充砂型q GB3836.7 危险物质与点火源隔开Zone1,Zone27 无火花型n GB3836.8 设法防止产生点火源Zone28 浇封型m GB3836.9 设法防止产生点火源Zone1,Zone29 气密型h GB3836.10 设法防止产生点火源Zone1,Zone2防爆对危险场所的适用性：爆炸性危险气体分类根据可能引爆的最小火花能量，我国和欧洲及世界上大部分国家和地区将爆炸性气体分为四个危险等级，如下表：工况类别气体分类代表性气体最小引爆火花能量矿井下Ⅰ甲烷0.280mJ矿井外的工厂ⅡA 丙烷0.180mJⅡB 乙烯0.060mJⅡC 氢气0.019mJ美国和加拿大首先将散布在空气中的爆炸性物体分成三个CLASS(类别)：CLASSⅠ气体和蒸气；CLASS Ⅱ尘埃；CLASS Ⅲ纤维。
绝缘等级分类和IP防护等级
绝缘等级分类和IP防护等级1、电动机的绝缘等级是指其所用绝缘材料的耐热等级，分A、E、B、F、H级。
允许温升是指电动机的温度与周围环境温度相比升高的限度。
绝缘的温度等级 A级 E级 B级 F级 H级最高允许温度（℃）105 120 130 155 180绕组温升限值（K） 60 75 80 100 125性能参考温度（℃）80 95 100 120 145在发电机等电气设备中,绝缘材料是最为薄弱的环节.绝缘材料尤其容易受到高温的影响而加速老化并损坏。
不同的绝缘材料耐热性能有区别，采用不同绝缘材料的电气设备其耐受高温的能力就有不同.因此一般的电气设备都规定其工作的最高温度。
人们根据不同绝缘材料耐受高温的能力对其规定了7个允许的最高温度，按照温度大小排列分别为：Y、A、E、B、F、H和C。
它们的允许工作温度分别为：90、105、120、130、155、180和180℃以上.因此，B级绝缘说明的是该发电机采用的绝缘耐热温度为130℃。
使用者在发电机工作时应该保证不使发电机绝缘材料超过该温度才能保证发电机正常工作。
绝缘等级为B级的绝缘材料，主要是由云母、石棉、玻璃丝经有机胶胶合或浸渍而成的.IP防护等级说明防护等级IP54,IP为标记字母，数字5为第一标记数字，4为第二标记数字,第一标记数字表示接触保护和外来物保护等级,第二标记数字表示防水保护等级；防水试验1、范围防水试验包括第二位特征数字为1至8,即防护等级代码为IPX1至IPX8。
防尘等级(第一个X表示）0：没有保护1：防止大的固体侵入2：防止中等大小的固体侵入3：防止小固体进入侵入4：防止物体大于1mm的固体进入5：防止有害的粉尘堆积6：完全防止粉尘进入0:没有保护防水等级（第一个X表示)1：水滴滴入到外壳无影响2：当外壳倾斜到15度时，水滴滴入到外壳无影响3：水或雨水从60度角落到外壳上无影响4:液体由任何方向泼到外壳没有伤害影响5：用水冲洗无任何伤害6：可用于船舱内的环境7:可于短时间内耐浸水（1m）8:于一定压力下长时间浸水2、各种等级的防水试验内容（1)IPX1方法名称:垂直滴水试验试验设备：滴水试验装置及其试验方法见2。
防护等级、保护等级及绝缘等级讲解
1
一.防护等级
1）防护等级IP23的含义： IP为国际防护的意思，其中“I”表示英文单词“International” 的第一个字母，“P”表示英文单词“protection”的首字母；防护 等级是由两个数字所组成，如IP23CH第一个数字表示灯具离尘、防止 外物侵入的等级，第二个数字表示防潮、防水侵入的密闭程度，数字 越大表示防护等级越高。 具体的表示意义如下： 第一位数字：表示防止固体异物进入或防止人员接近危险部件的 级别。 第二位数字：表示防止进水造成有害影响的等级。 第三位（附加字母）：表示防止接近危险部件的等级 。 第四位（补充字母）：表示需要在设备静止或运转的状态做相应 的试验。
20
• 保护用CT的标准准确级为：5P和10P 。
• 额定频率及额定负荷下的电流、相位和复 合误差限值见表15.
21
• 不同的负载使用不同的精度。计量要求准确，使用0.1级。 当发生短路时，电流很大、考虑互感器线圈的磁饱和问题， 所以保护一般选择10P级。测量选用0.5级。 例如，5P10后面的10是准确限值系数，5P10表示当一次电流 是额定一次电流的10倍时，该绕组的复合误差≤±5%。
4
1.2 ） 第二位数字（0-8）表示防止进水造成有害影响的等级
5
得出结论：
• 所以IP23CH的第二位数字“3”表示防止各 垂直面<60 度范围内的淋水，无有害影响。
6
1.3）第三位（字母）表示防止接近危险部件的防护等级
• 接近危险部件的实际防护要高于第一位特 征数字代表的防护等级。 • 第一位数字用“x”代替，仅需表示对接近 危险部件的防护等级。
2
1.1）第一位数字（0-6）：防止固体异物进入的级别
绝缘等级和防护等级
绝缘等级和防护等级一、绝缘等级1、电机绝缘等级划分依据是按电动机所用绝缘材料的允许极限温度划分的。
有Y、A、E、B、F、H、C等几个等级，各级的允许极限温度如下表。
所谓允许极限温度是指电机绝缘材料的允许最高工作温度，它反应绝缘材料的耐热性能。
2、表：绝缘材料的绝缘等级允许极限温度绝缘材料按耐热能力分为Y、A、E、B、F、H、C 7个等级，其极限工作温度分别为90、105、120、130、155、180℃、及180℃以上。
所谓绝缘材料的极限工作温度，系指电机在设计预期寿命内，运行时绕组绝缘中最热点的温度。
根据经验，A级材料在105℃、B级材料在130℃的情况下寿命可达10年，但在实际情况下环境温度和温升均不会长期达设计值，因此一般寿命在15～20年。
如果运行温度长期超过材料的极限工作温度，则绝缘的老化加剧，寿命大大缩短。
所以电机在运行中，温度是寿命的主要因素之一。
二、IP防护等级IP（INTERNATIONAL PROTECTION）防护等级系统是由IEC（INTERNATIONAL ELECTROTECHNICAL COMMISSION）所起草。
将灯具依其防尘防湿气之特性加以分级。
这里所指的外物含工具，人的手指等均不可接触到灯具内之带电部分，以免触电。
IP防护等级是由两个数字所组成，第1个数字表示灯具离尘、防止外物侵入的等级，第2个数字表示灯具防湿气、防水侵入的密闭程度，数字越大表示其防护等级越高，两个标示数字所表示的防护等级如表一及表二。
表一：防护程度防护等级定义0 没有防护对外界的人或物无特殊防护1 防止大于50mm的固体物体侵入防止人体（如手掌）因意外而接触到灯具内部的零件。
防止较大尺寸（直径大于50mm）的外物侵入。
2 防止大于12mm的固体物体侵入防止人的手指接触到灯具内部的零件防止中等尺寸（直径大12mm）的外物侵入。
3 防止大于2.5mm的固体物体侵入防止直径或厚度大于2.5mm的工具、电线或类似的细节小外物侵入而接触到灯具内部的零件。
各类电机型号及IP等级介绍
电机型号里的Y、YS、YSF、YT、YD、YL、YC分别是什么意思?Y系列全程为全封闭自扇冷式三相鼠笼型异步电动机。
使用非常普遍YS系列三相异步电动机功率较小，适用于小型机床、泵、压缩机的驱动，接线盒均在电动机顶部。
YSF、YT系列区别不大，都是风机专用三相异步电动机，是根据风机行业的配套要求，电动机在结构上采取了一系列的降噪、减振措施。
该系列电机具有高效节能、噪声低，启动性能好，运行可靠，使用安装方便等特点。
适用于风机安装和使用，是风机的理想配套产品。
YD为多速三相异步电动机，一般有4/2极8/6极8/4/2极6/4极12/6极8/6/4极8/4极6/4/2极12/8/6/4极适用范围：YD系列变极多速三相异步电动机是Y系列(1P44)三相异步电动机主要派生系列之一。
该系列电动机由于具有可随负载性质的要求而有级地变化转速，从而达到功率的合理匹配和简化变速系统的特点，是机械系统节约能耗的理想动力之一。
在机床、矿山、冶金、纺织、印染、化工、农机等工农业部门得到广泛的应用。
YD系列变极多速三相异步电动机对于国内同类型其他系列电动机具有效率高、堵转转矩大、噪声低、振动小、运行安全可靠等特点。
电动机符合“YD系列(1P44)变极多速三相异步电动机技术条件JB/T7127-93"的规定。
YD系列变极多速三相异步电动机采用B级绝缘，额定电压为380V，额定频率为50Hz，外壳防护等级为IP44，冷却方式为IC411，连续工作(S1)。
电动机运行地点海拔不超过1000m；环境空气温度随季节而变化，但不超过40℃；最低环境空气温度为-15℃；最湿月月平均最高相对湿度为90％，同时该月月平均最低温度不高于25℃。
YD系列电动机的功率等级及功率等级与安装尺寸的对应关系与国外同类型先进产品相当。
因而与国外同类型先进产品之间具有良好的互换性。
便于单机或与机床配套出口，也可以作为引进设备中同类型电动机的备用电动机YZD系列冶金起重用双速三相异步电动机适用范围：YZD系列电动机专门为各种冶金、起重要求变极调速机械开发制造的新型变极调速笼型电动机。
电机防护等级及绝缘等级
1、电机防护等级的意义
IP分类体系通过一个数字来表明外壳对抵抗冲击和粉尘及水侵入的保护。
第一位数防固体物侵入的级别
0无防护
1防护大于50mm的物体（如手）
2防护大于12mm的物体（手指）
3防护大于2.5mm的物体（工具或导线）
4防护大于1.0mm的物体（导线或细棍）
5防护足以造成危害的粉尘的侵入
6尘密
第二位防水侵入的级别
0无防护
1防护滴水（如凝结液）
2防护滴水，下滴倾斜角度小于15°
3防护喷洒水，倾斜角度小于60°
4防护来自所有方向的溅水
5防护来自所有方向的水柱
6防护水塘或高压水柱
7浸于水中150mm－1m深防护水的侵入
8埋入水中，适合连续浸于水中。
2、电机绝缘等级最大稳定化温度不能超过
Y A E B F H C 耐热温度分别为90℃105℃115℃130℃155℃180℃200℃防爆绝缘的温度等级 A级 E级 B级 F级 H级
最高允许温度（℃） 105 120 130 155 180
绕组温升限值（K） 60 75 80 100 125
性能参考温度（℃） 80 95 100 120 145。
电动机防护等级
电机的防护等级详解电机常用的防护等级有IP23、IP44、IP54、IP55、IP56、IP65。
这些电机的防护等级IP代表的意思？电动机防护等级有什么意义？有怎样的评判标准？本文我们一起来探讨这一系列的问题。
IP分类体系通过一个数字来表明外壳对抵抗冲击与粉尘及水侵入的保护.电动机防护等级采用国际电工委员会（IEC）推荐的IP××等级标准，不同的安装场所，等级是不一样的，IP （INGRESS PROTECTION）防护等级系统是由IEC （INTERNATIONAL ELECTROTECHNICAL COMMISSIO N）所起草。
将电器依其防尘防湿气之特性加以分级。
IP防护等级是由两个数字所组成，第1个数字表示灯具离尘、防止外物侵入的等级，第2个数字表示灯具防湿气、防水侵入的密闭程度，数字越大表示其防护等级越高。
所说的“IP44”，具体可参照下面的说明选定。
在等级标准中，“××”是两位数字，第一位表示对固体的防护等级，第二位表示对液体的防护等级。
固体防护等级有7个等级，用0-6分别表示；液体防护等级有9个等级，用0-8分别表示。
具体说明如下：电机防护等级IP后面第一位数字的意义 0 无防护，没有专门的防护1 能防止直径大于50MM的固体异物进入机壳内，能防止人体的大面积（如手）偶然触及壳内带电或运动部分，但不能防止有意识的接近这些部分。
2 能防止直径大于12MM的固体异物进入机壳内，能防止手指触及壳内带电或运动部分3 能防止直径大于2.5MM的固体异物进入机壳内，能防止厚度（或直径）大于2.5的工具、金属等触及壳内带电或运动部分。
4 能防止直径大于1MM的固体异物进入机壳内，能防止厚度（或直径）大于1MM的工具、金属等触及壳内带电或运动部分。
5 能防止灰尘进入达到影响产品正常运行的程度，完全防止触及壳内带电或运动部分。
6 完全防止灰尘进入，完全防止触及壳内带电或运动部分。
电动机IP防护等级标准
IP防护等级标准---GB4208-1993IP防护等级的意义 - [专业知识]Tag: 相关知识IP防护IP（国际防护标准）是一个由DIN VDE 0470和DIN 40 050定义的术语。
这些标准给出了在额定电压不超过72.5KV时电器设备外壳的防护等级分类。
具体内容如下：1. 人身保护。
2. 电器设备的保护，防止固态物质包括粉尘的进入。
3. 电器设备的保护，防止水对设备造成的损害。
请不要理解为防腐。
按照IEC60529的划分，如下：海拔高度修正系数点击次数：270 发布时间：2007年1月29日海拔高度高于海平面的防护区，海拔高度修正系数Kc等于本规范附表07.5.1中的修正系数Ko；海拔高度低于海平面的防护区，海拔高度修正系数Kc等于本规范附表07.5.1中的修正系数Ko的倒数；修正系数Ko也可由下式计算：式中Ko ：修正系数；H ：海拔高度(m)。
海拔高度(m) 大气压力(Pa) 修正系数(K o)0 300 600 900 1200 1500 1800 2100 1.013×1050.978×1050.943×1050.910×1050.877×1050.845×1050.815×1050.785×1051.0000.9640.9300.8960.8640.8300.8020.772插入资料：电动机的绝缘等级分类：电机的绝缘等级是按照采用的绝缘材料的耐热等级来分的，一般分为5级：1、A级105度2、E级120度3、B级130度4、F级155度5、H级180度中级电工理论知识试题一、单项选择题。
请将正确答案的代号填入括号中（共30题，每题1分，共30分）1.在正弦交流电阻电路中，正确反映电流电压之间的关系式是（）。
A、i=U/RB、i=Um/R C、i=u/R2.在理想电感元件的正弦交流电路中，正确反映电流电压的关系式为（）。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电动机绝缘等级分类和IP防护等级
来源：湘潭电机厂 /
绝缘等级分类和IP防护等级
1、电动机的绝缘等级是指其所用绝缘材料的耐热等级，分
A、E、
B、F、H级。
允许温升是指电动机的温度与周围环境温度相比升高的限度。
绝缘的温度等级 A级 E级 B级 F级 H级最高允许温度（℃） 105 120 130 155 180 绕组温升限值（K） 60 75 80 100 125 性能参考温度（℃） 80 95 100 120 145 在发电机等电气设备中，绝缘材料是最为薄弱的环节。
绝缘材料尤其容易受到高温的影响而加速老化并损坏。
不同的绝缘材料耐热性能有区别，采用不同绝缘材料的电气设备其耐受高温的能力就有不同。
因此一般的电气设备都规定其工作的最高温度。
人们根据不同绝缘材料耐受高温的能力对其规定了7个允
许的最高温度，按照温度大小排列分别为：Y、A、E、B、F、H 和C。
它们的允许工作温度分别为：90、105、120、130、155、180和180℃以上。
因此，B级绝缘说明的是该发电机采用的绝缘耐热温度为130℃。
使用者在发电机工作时应该保证不使发电机绝缘材料超过该温度才能保证发电机正常工作。
绝缘等级为B级的绝缘材料，主要是由云母、石棉、玻璃丝经有机胶胶合或浸渍而成的。
IP防护等级说明
防护等级IP54，IP为标记字母，数字5为第一标记数字，4为第二标记数字，第一标记数字表示接触保护和外来物保护等级，第二标记数字表示防水保护等级；防水试验1、范围防水试验包括第二位特征数字为1至8,即防护等级代码为IPX1至IPX8。
2、各种等级的防水试验内容
（1）IPX1 方法名称：垂直滴水试验试验设备：滴水试验装置及其试验方法见2.11 试样放置：按试样正常工作位置摆放在以1r/min的旋转样品台上，样品顶部至滴水口的距离不大于200mm 试验条件：滴水量为1 0.5mm/min；
试验持续时间：10min；
（2）IPX2 方法名称：倾斜15°滴水试验试验设备：滴水试验装置及其试验方法见2.11 试样放置：使试样的一个面与垂线成15°角，样品顶部至滴水口的距离不大于200mm。
每试完一个面后，换另一个．．．．．面，共四次。
试验条件：滴水量为3 0.5mm/min；试验持续时间：4×2.5min （共10min）；
（3）IPX3 方法名称：淋水试验试验方法： a.摆管式淋水试验试验设备：摆管式淋水溅水试验装置(装置图形及其试验方法见本书2.14) 试样放置：选择适当半径的摆管，使样品台面高度处于摆管直径位置上，将试样放在样台上，使其顶部到样品喷水口的距离不大于200mm，样品台不旋转。
试验条件：水流量按摆管的喷水孔数计算,每孔为0.07L/min。
淋水时，摆管中点两边各60°弧段内的喷水孔的喷水喷向样品。
被试样品放在摆管半圆中心。
摆管沿垂线两边各摆动60°，共120°。
每次摆动(2×120°)约4s。
试验时间：连续淋水10min。
b.喷头式淋水试验试验设备：手持式淋水溅水试验装置，装置图形及其试验方法见本书2.14 试样放置：使试验顶部到手持喷头喷水口的平行距离在300mm至500mm之间试验条件：试验时应安装带平衡重物的挡板，水流量为10L/min 试验时间：按被
检样品外壳表面积计算，每平方米为1min(不包括安装面积)，最少5min。
（4）IPX4 方法名称：溅水试验；试验方法： a.摆管式溅水试验试验设备和试样放置：与上述第（3）条IPX3之a款均相同；试验条件:除下述条件外，与上述第（3）条IPX3之a款均相同；喷水面积为摆管中点两边各90°弧段内喷水孔的喷水喷向样品。
被试样品放在摆管半圆中心。
摆管沿垂两边各摆动180°，共约360°。
每次摆动(2×360°)约12s。
试验时间：与上述第（3）条IPX3
之a款均相同(即10min)。
b.喷头式溅水试验试验设备和试样放置：设备上安装带平衡重物的挡板应拆去，其余与上述第（3）条IPX3之b款均相同；试验条件：除下述条件外，与上述第（3）条IPX3之b款均相同；试验时间：与上述第（3）条IPX3之b款均相同，即按被检样品外壳表面积计算，每平方米为1min(不包括安装面积)最少5min。
（5）IPX5 方法名称：喷水试验试验设备：喷嘴的喷水口内径为6.3mm；装置图形及其试验方法见本书2.14
试验条件：使试验样品至喷水口相距为2.5~3m，水流量为
12.5L/min(750L/h)；试验时间：按被检样品外壳表面积计算，每平方米为1min(不包括安装面积)最少3min。
（6）IPX6 方法名称：强烈喷水试验；试验设备：喷嘴的喷水口内径为12.5mm；装置图形及其试验方法见本书第2.14章；试验条件：使试验样品至喷水口相距为2.5～3m，水流量为100L/min(6000L/h)；试验时间：按被检样品外壳表面积计算，每平方米为1min（不包括安装面积）最少3min。
（7）IPX7 方法名称：短时浸水试验；试验设备和试验条件：浸水箱。
其尺寸应使试样放进浸水箱后，样品底部到水面的距离至少为1m。
试样顶部到水面距离至少为0.15m。
试验时间:30min。
（8）IPX8 方法名称:持续潜水试验；试验设备,试验条件和试验时间:由供需（买卖）双方商定.其严酷程度应比IPX7高。
