公路设计院制图标准样本

道路工程制图标准

面。被剖物体剖面的位置及编号应采用一组标有大写英文字母的单边箭头表示。如图 2.6.1
所有视图名称应注在视图上方中部。并在图名底部绘制与图名等长的粗实线和细实线（间
距为净1mm）。
图2.6.1
总则
一般规定
桥涵、隧道
附录
六、视图 2、当采用阶梯剖切图形时，不应画剖切面转折处产生的交线，即在 A—A剖面中，O1—O线段不应画为实线。(图2.6.2)
60
55
55
30
60
10
图2.5
10
10
总则
一般规定
桥涵、隧道
附录
第二节 பைடு நூலகம்体及书写方法 1、字体：设计室计算机统一设置字体，所以图纸一律采用 Fsdb-e.shx字体，Big Font选用Hzt xt.shx。每张图纸中尽量用同一种字体，一般不超过两种字体。
总则
一般规定
桥涵、隧道
附录
二、字体及书写方法 2、字高：文字高度系列为2、2.5、3.5、5、7、10、14、20mm。A3图纸中“立面图”“侧面图” “大样图”等视名称字高设置为5mm。若视图比例不同，其比例可标注在视图图名的右侧，底部与试图底部平齐，比例字高为3mm。视图名下画双划线，上线为粗实线，距图名底部 1mm；下
A”、“B--B”等大写英文字母，不得使用阿拉伯数字。
4、图中汉字应采用国家公布使用的简化汉字，除有特殊要求外，不得采用繁体字。 5、表示数量时，应采用阿拉伯数字书写，如 120mm。（不得为壹佰贰拾毫米）
总则
一般规定
桥涵、隧道
附录
第三节图层及图线 1、绘图前应统一设置图层，一般设置以下几个图层：中心线（红Center）、虚线（绿Dash ed）、粗实线（黑Draw）、细实线（粉红Flin

建筑道路制图标准

纳入本道路工程内容的附属工程的技术要点，如挡土墙，雨水设施改造等。10施工注意事项
施工前准备工作，包括拆迁，征地，歉意障碍物等。
管线升降，挪移，加固，预埋及与其它市政管线的协调配合。
新技术，新材料等的施工方法及特殊路段或构筑物的做法和要求。
计算）。
重要或有危险性的现状地下管线施工时应注意的事项。
细实线
细虚线细点划线折断线
0.25b
中央分隔带、导线、边坡线、护坡道边缘线、边沟线、切线、引出线、原有通路边线、水泥混凝土路面的胀缝、原状管线等，道路纵断面图中原地面线、横断面图中原有地面线
0.25b 水泥混凝土路面的假缝、规划管线
0.25b
中心线、定位轴线，横断面图中设计或原有道路中线
广场或交叉口设计图
纵向：1∶50～1∶200 纵向：1∶50～1∶100 横向：1∶500～1∶2000 横向：1∶500～1∶1000
1∶200～1∶500
1∶200～1∶500
横断面设计图
1∶100～1∶400 1∶100～1∶300
1∶100～计图 1∶2000～1∶5000 1∶1000～1∶2000
道路专业制图标准
本图参考
城市道路施工图设计深度图样05MR101 道路工程制图标准GB50162-92
总则
图幅的短边不得加长。长边加长的长度，图幅A0、A2、A4应为150mm的整倍数；图幅A1、A3应为210mm的整倍数。
每张图上的图线线宽不宜超过3种。基本线宽(b)应根据图样比例和复杂程度确定。
0.25b 断开界线
名称平面布置图平面总体设计图平面设计图
常用比例
可行性研究
初步设计
1∶2000～1∶5000

XX设计院制图标准

X X设计院道路专业计算机制图规定编号：xx- xx-xx编制单位：XXX2012年 3 月目录校审人编制说明及使用说明1 编制说明1.1 为统一我院道路工程设计图纸绘制方式及表现方法，特编制本规定，并附有样图和模板图。

1.2本规定的编写依据和参考：①现行有关标准、规范和规定；②我院程设计经验；③其他设计单位的相关经验。

2使用说明2.1 绘图软件采用AutoCAD 2000以上版本，电子文件以AutoCAD 2000文件格式为基本交换格式。

2.2 本规定由我院道路室负责使用管理和升版。

2.3 在使用过程中若对本规定有补充、建议，请与编制管理负责人联系，以便修改、补充、升版。

2.4 样图用于设计人员在设计过程中进行参考和比对。

2.5 模板图可直接使用，图中已按制图规定设置好字型，图层和线宽等。

3 本规定为我院道路专业计算机制图的标准化文件，作为图纸校审内容强制执行。

XXX设计院道路专业制图规定一、一般规定1、文本字型和字号图纸中所有字型统一采用“方正仿宋简体”。

2、字高以1：1000图纸为参照，出图时字高规定如下：图块标题用字高6mm，其它字符高4 mm；“说明”字高6 mm，正文字高4 mm；高宽比为0.7。

3、尺寸标注详见样图及模板图中样式“标准一”。

4、出图比例转换本专业推荐使用图纸空间转换出图比例，即在模型空间做图，图纸空间出图。

其它比例下的汉字及数字、字符高度依此类推。

二、图纸分层管理由于提供地形图单位图层划分不同，为方便实用暂做如下规定：1、平面图：（1）原始地形图①所有地形、地物放置“dx”层，颜色设为8号（灰），0.13宽，打印时该层使用自身颜色；②地面高程点及数据放置“gcd”层，颜色设为8号（灰），0.13宽，打印时该层使用自身颜色；③各种管线放置原层，颜色为5号（蓝），0.13宽；④道路规划红线、中线放置原层，颜色1号（红），0.30宽；⑤现况旧路放置“旧路”层，颜色41号（杏黄），0.15宽；⑥现状树木及标注放置“tree”层，颜色60号（淡绿），0.13宽；注：为便于操作，根据各项目地形文件大小，原始地形图文件在进行上述处理后宜以“外部参照”形式处理。

公路的设计院制图标准

第一章总则第 1．0．1条为统一我院道路工程的制图方法，提高制图效率和制图质量，便于技术审查和技术交流，制定本规定。

第 1．0．2条本规定适用于我院道路工程各阶段设计和院标准图编制。

第 1．0．3条我院道路工程制图，除应遵守本规定外，还应符合国家有关现行标准的规定。

第 1．0．4条对执行条文严格程度的用词采用以下写法：一、表示很严格，非这样做不可时的用词：正面词采用“必须”；反面词采用“严禁”。

二、表示严格，在正常情况下均应这样做的用词：正面词采用“应”；反面词采用“不应”或“不得”。

三、表示允许稍有选择，在条件许可时首先应这样做的用词：正面词采用“宜”或“可”；反面词采用“不宜”。

第 1．0．5条条文中按指定的其它有关标准、规范的规定执行，其写法为“应按……执行”或“应符合……要求（或规定）”。

如非必须按指定的其它有关标准、规范的规定执行，其写法为“可参照……”。

第二章一般规定第一节设计文件第 2．1．1条设计文件第一册或每标段第一册由封面、扉页、图纸目录、说明、设计图及封底等组成，其余册由封面、图纸目录、说明、设计图及封底等组成。

第 2．1．2条设计文件每册封面上应列出一、公路建设项目名称（或工程代号）、里程全长及标段划分；二、设计阶段及设计文件名称；三、单列项目文件子名称；四、本标段号及工程范围；五、本册编号及册目划分；六、测设单位名称及英文名称；七、设计文件编制年月。

注：图中“[ ]”内的项为可选项。

第 2．1．3条设计文件封面上的字一律用实体字，不应用空心字体或阴影字体。

第 2．1．4条设计文件封面颜色为：初步设计淡豆绿色，技术设计为粉红色，施工图设计为奶油白色或象牙白色。

封面一律不开窗口，ISO质量体系认证标志可按有关规定放置于封面。

第 2．1．5条设计文件的扉页决定文件的有效性。

设计文件每册扉页上应包括：一、公路建设项目名称（或工程代号）、里程全长及标段划分；二、设计阶段及设计文件名称；三、单列项目文件子名称；四、本标段号及工程范围；五、文件目录（册篇组成）或本册编号及册目划分；六、各级负责人签署；七、参加设计人员（技术员以上）姓名、职称、职务及工作项目或内容；五、测设单位、勘察设计证书等级及编号；六、设计文件编制年月。

道路制图标准

路面结构设计；包括组合形式，路面材料和设计技术指标，采取的技术措施（含主，辅路，非机动车道和人行道）。纳入本道路工程内容的附属工程的技术要点，如挡土墙，雨水设施改造等。10施工注意事项挡土墙，雨水设施改造等。10施工注意事项施工前准备工作，包括拆迁，征地，歉意障碍物等。管线升降，挪移，加固，预埋及与其它市政管线的协调配合。新技术，新材料等的施工方法及特殊路段或构筑物的做法和要求。计算）。
初步设计
施工图
平面布置图平面总体设计图平面设计图纵断面设计图
广场或交叉口设计图横断面设计图土方横断面设计图交通标志标线设计图其他细部设计图
1∶100～ 1∶100～1∶400
1∶200～ 1∶200～1∶500 1∶100～1∶300 1∶100～
1∶200～1∶500 1∶200～ 1∶100～1∶300 1∶100～纵向：1∶50～纵向：1∶50～1∶200 横向：1∶100～横向：1∶100～1∶400
1∶2000～ 1∶2000～1∶5000 1∶1000～1∶2000 1∶1000～
1∶500～1∶1000 1∶500～
1：100、1∶50、1∶20、 1∶20、1∶10 100、1∶50、1∶20、 1∶20、 1∶10
图例
参考城市道路施工图设计深度图样 05MR101 需注意涵洞、立交、桥梁的表示方法。
道路专业制图标准
本图参考
城市道路施工图设计深度图样05MR101 城市道路施工图设计深度图样05MR101 道路工程制图标准GB50162道路工程制图标准GB50162-92
总则
图幅的短边不得加长。长边加长的长度，图幅A0、A2、A4应为150mm的整倍数；图幅A0、A2、A4应为150mm的整倍数；图幅A1、A3应为210mm的整倍数。图幅A1、A3应为210mm的整倍数。每张图上的图线线宽不宜超过3 每张图上的图线线宽不宜超过3种。基本线宽(b)应根据图样比例和复杂程度确定。 (b)应根据图样比例和复杂程度确定。

道路桥梁制图标准

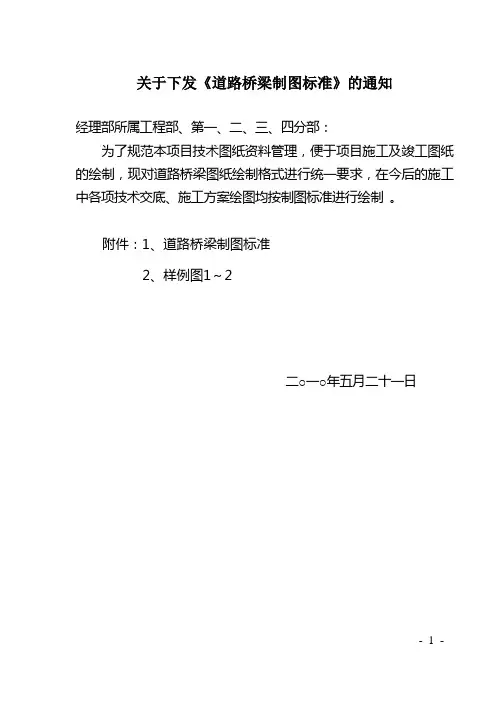

关于下发《道路桥梁制图标准》的通知经理部所属工程部、第一、二、三、四分部：为了规范本项目技术图纸资料管理，便于项目施工及竣工图纸的绘制，现对道路桥梁图纸绘制格式进行统一要求，在今后的施工中各项技术交底、施工方案绘图均按制图标准进行绘制。

附件：1、道路桥梁制图标准2、样例图1～2二○一○年五月二十一日附件1：道路桥梁制图标准1 设计图纸图签格式道路与桥梁技术交底、施工方案图、竣工图等图签格式参见附图1（图中尺寸以mm计）。

一律采用标准A3图框。

2 制图规定2.1 制图表格规定在图中的各种表格，不得用电子表格直接粘贴于CAD中，要求在CAD 中直接绘制表格，并对表格的各种字体、字号、表格线及单元格行高等作统一要求：⑴字体：在表格中的所有字体统一规定为“宋体”，字的宽高比一律采用0.7。

⑵字高：a) 表格名称：3.5mm；b) 表头：3.0mm；c) 内容：2.5mm。

⑶表格线宽：a) 表外框：0.35mm；b) 表内框：0.20mm。

⑷表格行高：6mm。

对于使用CAD2008的，可以采用EXCEL电子表格进行链接，但格式需满足以上要求。

2.2 字体、字型⑴字体按其标注位置不同，采用不同的字高，字的高度规定如下：a) 图签：4.5mm。

b) 图注中的“注”字：3.5mm。

c) 图注中的“内容”：3.0mm。

d) 图名中的“图名”：3.5mm。

e) 图名中的“比例”：2.5mm。

f) 图中的“标注”：2.5mm。

⑵图注中条文行距为6mm。

2.3 线条规格⑴图框边线（包括图签框线）采用实线，线宽0.7mm。

⑵点钢筋采用“圆环”绘制，环外径0.6mm，内径为0。

⑶每张图的表达主体不一，其表达主体应采用粗实线，线宽0.35mm。

如构造图，其表达主体是结构轮廓，轮廓线应为粗实线；钢筋设计图，其主体为钢筋，钢筋线应为粗实线。

⑷比主体略次一级的线条（如钢筋图中的结构轮廓线等）、表示被遮挡轮廓等的虚线、地质钻孔及里程线等线条，采用中粗实(虚)线，线宽0.2mm。

GB50162-92道路工程制图标准

道路工程制图标准GB50162—92主编部门：中华人民共和国交通部批准部门：中华人民共和国建设部施行日期：1993年5月1日关于发布国家标准《道路工程制图标准》的通知：建标[1992]664号根据国家计委计综[1989]30号文的要求，由交通部会同各有关部门共同编制的《道路工程制图标准》已经有关部门会审。

现批准《道路工程制图标准》GB50162—92为国家标准，自1993年5月1日起施行。

本标准由交通部负责管理，其具体解释工作由交通部公路规划设计院负责。

出版发行由建设部标准定额研究所负责组织。

中华人民共和国建设部1992年9月29日编制说明本标准是根据国家计委计综[1989]30号文的要求，由交通部公路规划设计院会同北京市市政设计研究院共同编制的。

在本标准编制过程中，编制组大量地搜集和查阅了国内外有关的标准，从章节的划分到标准条文的具体内容，都多次进行了重点走访、座谈、函调，广泛征求了全国有关单位的意见，认真总结了我国高等级公路、弯坡斜桥涵及交通工程的设计制图经验，参考了有关国际标准，经多次反复讨论和修改，最后由我部会同有关部门审查定稿。

鉴于本标准系初次编制，在执行过程中，希望各单位结合工程实践，认真总结经验，注意积累资料，如发现需要修改和补充之处，请将意见和有关资料寄送交通部公路规划设计院（北京东四前炒面胡同33号，邮政编码100010)，以供今后修订时参考。

交通部1992年元月筑龙论坛路桥工程2004年度资料光盘1.路桥资料精华篇：全年度论坛内发布的精华资料。

2.年度奉献篇：个人特别资料。

3.路桥软件篇：路桥施工、检测、造价等软件。

4.项目管理篇：路桥企业管理（建设、施工、监理企业适用）5.更多详情，请登陆筑龙论坛路桥工程：/forum/detail614426_1.html版权所有@拓普路桥联系我们：Topo67@…………………………………………………………………………………………………………………+事业是生命的源泉；创新是发展的开端，壮大是我们的号角，追求卓越是我们的跋涉的帆+ +拓普路桥工程网络咨询体系+ …………………………………………………………………………………………………………………提供网络咨询内容项目网络咨询类别※工程投标※A※整标段造价B※单独项目造价C※商务标评估※工程招标※※甲级招标代理机构。

公路设计院制图标准

第一章总则第 1．0．1条为统一我院道路工程的制图方法，提高制图效率和制图质量，便于技术审查和技术交流，制定本规定。

第 1．0．2条本规定适用于我院道路工程各阶段设计和院标准图编制。

第 1．0．3条我院道路工程制图，除应遵守本规定外，还应符合国家有关现行标准的规定。

第 1．0．4条对执行条文严格程度的用词采用以下写法：一、表示很严格，非这样做不可时的用词：正面词采用“必须”；反面词采用“严禁”。

二、表示严格，在正常情况下均应这样做的用词：正面词采用“应”；反面词采用“不应”或“不得”。

三、表示允许稍有选择，在条件许可时首先应这样做的用词：正面词采用“宜”或“可”；反面词采用“不宜”。

第 1．0．5条条文中按指定的其它有关标准、规范的规定执行，其写法为“应按……执行”或“应符合……要求（或规定）”。

如非必须按指定的其它有关标准、规范的规定执行，其写法为“可参照……”。

第二章一般规定第一节设计文件第 2．1．1条设计文件第一册或每标段第一册由封面、扉页、图纸目录、说明、设计图及封底等组成，其余册由封面、图纸目录、说明、设计图及封底等组成。

第 2．1．2条设计文件每册封面上应列出一、公路建设项目名称（或工程代号）、里程全长及标段划分；二、设计阶段及设计文件名称；三、单列项目文件子名称；四、本标段号及工程范围；五、本册编号及册目划分；六、测设单位名称及英文名称；七、设计文件编制年月。

注：图中“[ ]”内的项为可选项。

第 2．1．3条设计文件封面上的字一律用实体字，不应用空心字体或阴影字体。

第 2．1．4条设计文件封面颜色为：初步设计淡豆绿色，技术设计为粉红色，施工图设计为奶油白色或象牙白色。

封面一律不开窗口，ISO质量体系认证标志可按有关规定放置于封面。

第 2．1．5条设计文件的扉页决定文件的有效性。

设计文件每册扉页上应包括：一、公路建设项目名称（或工程代号）、里程全长及标段划分；二、设计阶段及设计文件名称；三、单列项目文件子名称；四、本标段号及工程范围；五、文件目录（册篇组成）或本册编号及册目划分；六、各级负责人签署；七、参加设计人员（技术员以上）姓名、职称、职务及工作项目或内容；五、测设单位、勘察设计证书等级及编号；六、设计文件编制年月。

GB50162-92道路工程制图标准

道路工程制图标准GB50162—92主编部门：中华人民共和国交通部批准部门：中华人民共和国建设部施行日期：1993年5月1日关于发布国家标准《道路工程制图标准》的通知：建标[1992]664号根据国家计委计综[1989]30号文的要求，由交通部会同各有关部门共同编制的《道路工程制图标准》已经有关部门会审。

现批准《道路工程制图标准》GB50162—92为国家标准，自1993年5月1日起施行。

本标准由交通部负责管理，其具体解释工作由交通部公路规划设计院负责。

出版发行由建设部标准定额研究所负责组织。

中华人民共和国建设部1992年9月29日编制说明本标准是根据国家计委计综[1989]30号文的要求，由交通部公路规划设计院会同北京市市政设计研究院共同编制的。

在本标准编制过程中，编制组大量地搜集和查阅了国内外有关的标准，从章节的划分到标准条文的具体内容，都多次进行了重点走访、座谈、函调，广泛征求了全国有关单位的意见，认真总结了我国高等级公路、弯坡斜桥涵及交通工程的设计制图经验，参考了有关国际标准，经多次反复讨论和修改，最后由我部会同有关部门审查定稿。

鉴于本标准系初次编制，在执行过程中，希望各单位结合工程实践，认真总结经验，注意积累资料，如发现需要修改和补充之处，请将意见和有关资料寄送交通部公路规划设计院（北京东四前炒面胡同33号，邮政编码100010)，以供今后修订时参考。

交通部1992年元月筑龙论坛路桥工程2004年度资料光盘1.路桥资料精华篇：全年度论坛内发布的精华资料。

2.年度奉献篇：个人特别资料。

3.路桥软件篇：路桥施工、检测、造价等软件。

4.项目管理篇：路桥企业管理（建设、施工、监理企业适用）5.更多详情，请登陆筑龙论坛路桥工程：/forum/detail614426_1.html版权所有@拓普路桥联系我们：Topo67@…………………………………………………………………………………………………………………+事业是生命的源泉；创新是发展的开端，壮大是我们的号角，追求卓越是我们的跋涉的帆+ +拓普路桥工程网络咨询体系+ …………………………………………………………………………………………………………………提供网络咨询内容项目网络咨询类别※工程投标※A※整标段造价B※单独项目造价C※商务标评估※工程招标※※甲级招标代理机构。

GB50162-92道路工程制图标准

道路工程制图标准GB50162—92主编部门：中华人民共和国交通部批准部门：中华人民共和国建设部施行日期：1993年5月1日关于发布国家标准《道路工程制图标准》的通知：建标[1992]664号根据国家计委计综[1989]30号文的要求，由交通部会同各有关部门共同编制的《道路工程制图标准》已经有关部门会审。

现批准《道路工程制图标准》GB50162—92为国家标准，自1993年5月1日起施行。

本标准由交通部负责管理，其具体解释工作由交通部公路规划设计院负责。

出版发行由建设部标准定额研究所负责组织。

中华人民共和国建设部1992年9月29日编制说明本标准是根据国家计委计综[1989]30号文的要求，由交通部公路规划设计院会同北京市市政设计研究院共同编制的。

在本标准编制过程中，编制组大量地搜集和查阅了国内外有关的标准，从章节的划分到标准条文的具体内容，都多次进行了重点走访、座谈、函调，广泛征求了全国有关单位的意见，认真总结了我国高等级公路、弯坡斜桥涵及交通工程的设计制图经验，参考了有关国际标准，经多次反复讨论和修改，最后由我部会同有关部门审查定稿。

鉴于本标准系初次编制，在执行过程中，希望各单位结合工程实践，认真总结经验，注意积累资料，如发现需要修改和补充之处，请将意见和有关资料寄送交通部公路规划设计院（北京东四前炒面胡同33号，邮政编码100010)，以供今后修订时参考。

交通部1992年元月筑龙论坛路桥工程2004年度资料光盘1.路桥资料精华篇：全年度论坛内发布的精华资料。

2.年度奉献篇：个人特别资料。

3.路桥软件篇：路桥施工、检测、造价等软件。

4.项目管理篇：路桥企业管理（建设、施工、监理企业适用）5.更多详情，请登陆筑龙论坛路桥工程：/forum/detail614426_1.html版权所有@拓普路桥联系我们：Topo67@…………………………………………………………………………………………………………………+事业是生命的源泉；创新是发展的开端，壮大是我们的号角，追求卓越是我们的跋涉的帆+ +拓普路桥工程网络咨询体系+ …………………………………………………………………………………………………………………提供网络咨询内容项目网络咨询类别※工程投标※A※整标段造价B※单独项目造价C※商务标评估※工程招标※※甲级招标代理机构。

道路工程制图标准(QQC-1-XXXX)

Q 企业标准Q/QC-1-2012道路工程制图标准Drawing Standards of Road Engineering(第二版)2012-07-20发布2012-08-01实施辽宁乾成工程设计咨询有限公司发布辽宁乾成工程设计咨询有限公司文件技术质量管理中心发[2012]17号关于发布《道路工程制图标准》的通知各科室：现发布《道路工程制图标准》（Q/QC-1-2012），作为辽宁乾成工程设计咨询有限公司企业标准，自2012年8月1日起正式施行，原《公路桥涵设计制图标准》（QCB-1-2）同时废止。

本制图标准适用于我公司承接的公路与市政工程初步设计及施工图设计制图，如项目有特殊要求或其它标准，应按特殊要求或其它标准执行，其中未明确事项按本制图标准执行。

其他专业科室配合公路、市政项目出图时，宜参照执行本标准。

特此通知董事长：辽宁乾成工程设计咨询有限公司2012年7月20日主题词：道路工程制图标准公告抄送：公司各职能部门打字：王积鑫校核：赵立哲共打印1份前言为统一规范辽宁乾成工程设计咨询有限公司（以下简称我公司）CAD制图，使我公司CAD制图达到标准统一、快捷方便，制定本标准。

本制图标准适用于我公司承接的公路与市政工程初步设计及施工图设计制图，如项目有特殊要求或其它标准，应按特殊要求或其它标准执行，其中未明确事项按本制图标准执行。

其他专业科室配合公路、市政项目出图时，宜参照执行本标准。

本制图标准由结构设计室负责解释工作，鉴于目前公路、市政工程的一些国家标准、行业标准正处于修编改版阶段，设计人员在执行本标准时如发现与现行国标、行标有冲突矛盾时，应按国标、行标执行，并将问题与建议反馈给结构设计室，以便修订时参考。

主编单位：技术质量管理中心参编单位：道桥结构设计室、道桥设计室、市政设计室主要起草人：王积鑫、宋武生、程宁、耿鑫、聂春婧、邵楠楠、王延军、喻正吾主要审查人：于德林、鲍朝晖、赵立哲目录目录 (1)1一般规定 (3)1.1图幅、图框及会签 (3)1.2文字 (3)1.3图线 (5)1.4比例 (6)1.5尺寸标注 (6)1.6图纸打印 (8)1.7电子版图纸文件名 (8)1.8电子文件的存档及传递 (8)1.9工程计量单位 (8)2公路工程 (10)2.1索引及说明 (10)2.2路线 (10)2.3路基、路面、排水及防护、路线交叉、环境保护与景观设计、其他工程、筑路材料 (12)2.4表格 (13)2.5其它 (13)3市政工程 (14)3.1平面图部分 (14)3.2纵断面图部分 (16)3.3横断面图部分 (17)3.4辅助设计的大样图、细部图 (17)4桥梁工程 (18)4.1桥位平面图 (18)4.2桥型布置图 (18)4.3结构一般构造图 (19)4.4钢筋构造图 (20)4.5预应力钢束构造图 (20)4.6钢结构设计图 (20)附1公路工程文件组成 (21)序篇 (21)第一篇总体设计 (21)第二篇路线 (24)第三篇路基、路面及排水 (24)第四篇桥梁、涵洞（大于50页单独成册） (26)第五篇隧道（大于50页单独成册） (27)第六篇路线交叉 (28)第七篇交通工程及沿线设施（省公路局管理项目单独成册） (29)第八篇环境保护与景观设计 (30)第九篇其它工程 (30)第十篇筑路材料 (30)第十一篇施工组织计划 (30)第十二篇施工图预算（单独成册） (31)附2市政工程文件组成 (32)外封及扉页 (32)道路交通工程 (33)一、道路部分 (33)二、交通部分 (34)三、涵洞部分 (35)排水工程 (36)桥梁工程 (36)附3制图标准图样 (38)附4标准图框 (40)1一般规定1.1图幅、图框及会签1.1.1设计文件图幅应采用297mm×420mm（A3横式）。

道路施工图组成、制图标准

道路施工图组成、制图标准图纸组成应按封面、扉页、目录、说明、材料总工程量、工程位置平面图、主体工程、次要工程排列。

结合本院设计图纸组成为：1图纸目录（图纸目录不应编入图号）2设计说明（参照市政公用工程设计文件编制深度规定《中华人民共和国建设部》）3工程量汇总表4区域位置图5线路总平面布置图（含立交及线路复杂时用）6（立交）道路线位图（线路简单时5、6合并）7道路平面图8道路纵断面图（辅道、非机动车道、人行道与主线纵断面不同时应单独绘制或在同一纵断面图上绘制）9立交匝道纵断面图10道路标准横断面图（主线不同路段标准横断面、匝道标准横断面）11路拱曲线大样图(沥青混凝土路面结构)12土方横断面图（含土、石方工程量表）13交叉口接缝布置图（水泥混凝土路面）14交叉口竖向设计图（水泥混凝土路面结合分块采用等高线加数字表示）15路面结构图16无障碍设施设计图17接缝构造图（水泥混凝土路面）18混凝土板补强设计图（水泥混凝土路面）19特殊路基设计图（如软基处理工程量较大，宜另编目录，组成完整部分）20挡墙设计图21其它附属设施设计图22道路红线图23交通标志、标线设计图（交通部分）工程量汇总表1 机动车道面积m2（不同类型分别统计，均注明厂拌）沥青混凝土面积（水泥混凝土面积）水泥稳定基层面积2 非机动车道面积m2（不同类型分别统计）沥青混凝土面积（注明厂拌）水泥稳定基层面积3 人行道面积m2（不同类型分别统计）4 立道牙长度m （不同类型分别统计）5 平道牙m （不同类型分别统计）6 钢筋混凝土挡墙混凝土m3钢筋kg (T)7 浆砌片石挡墙m38 排水沟长度m （不同类型分别统计）9 边护防护m2（不同类型分别统计）10 绿化面积m2指不含边坡防护绿化的道路绿化面积。

不含行道树11 土石方工程量m3* 有条件应根据地质报告分别算出土、石方量* 对渔场、沟渠应注意其土方量的计算* 根据地质报告，需进行换填处理的路段的土石方量应单独算出，并单项列表* 路口土方工程量12 波形防撞护栏m13 钢筋混凝土防撞护栏m14 防爬格栅护栏m15 人行栏杆m 不同类型分别统计16 拆迁工程量含道路、房屋、管线等其它设施，分类单项计算17 临时施工措施根据工程所需临时施工措施说明，并附工程量区域位置图内容要求： 1 反映道路设计的全部范围2体现设计道路在区域或局部路网中的位置关系3主要相交道路的路口形式或类型4设计道路名称5图纸范围内主要道路名称6主要行政区域名称7设计道路设计起点和设计终点的里程桩号标注制图要求： 1 现有道路采用细实线绘制，可只绘出道路两侧边线2新设计道路应绘出道路中心线和两侧边线。

道路路线制图标准化

道路制图第一节路线平面第1。

1条平面图中常用的图线应符合下列规定：一、设计路线应采用加粗粗实线表示，比较线应采用加粗粗虚线表示；二、道路中线应采用细点划线表示；三、中央分隔带边缘线应采用细实线表示;四、路基边缘线应采用粗实线表示；五、导线、边坡线、护坡道边缘线、边沟线、切线、引出线、原有道路边线等，应采用细实线表示；六、用地界线应采用中粗点划线表示；七、规划红线应采用粗双点划线表示。

第1.2条里程桩号的标注应在道路中线上从路线起点至终点，按从小到大，从左到右的顺序排列。

公里桩宜标注在路线前进方向的左侧，用符号“○”表示，采用垂直于路线的短线表示公里桩.第1.3条平曲线特殊点如第一缓和曲线起点、圆曲线起点,圆曲线中点、第二缓和曲线终点、第二缓和曲线起点、圆曲线终点的位置，宜在曲线内侧用引出线的形式表示，并应标注点的名称和桩号。

第1.4条在图纸的适当位置，应列表标注平曲线要素：交点编号、交点位置、圆曲线半径、缓和曲线长度、切线长度、曲线总长度、外距等。

高等级公路应列出导线点坐标表。

第1。

5条缩图（示意图)中的主要构造物可按图1。

5标注.图1。

5 构造物的标注第1。

6条图中的文字说明除“说明”外，宜采用引出线的形式标注(图1.6).图1。

6 文字的标注第1.7条图中原有管线应采用细实线表示,设计管线应采用粗实线表示,规划管线应采用虚线表示.第1。

8条边沟水流方向应采用单边箭头表示。

第1.9条水泥混凝土路面的胀缝应采用两条细实线表示;假缝应采用细虚线表示，其余应采用细实线表示。

第二节路线纵断面第2。

1条纵断面图的图样应布置在图幅上部。

测设数据应采用表格形式布置在图幅下部.高程标尺应布置在测设数据表的上方左侧（图2。

1)。

测设数据表宜按图3.2。

1的顺序排列。

表格可根据不同设计阶段和不同道路等级的要求而增减.纵断面图中的距离与高程宜按不同比例绘制。

第2.2条道路设计线应采用粗实线表示;原地面线应采用细实线表示；地下水位线应采用细双点划线及水位符号表示；地下水位测点可仅用水位符号表示(图2.2）。
