华东设计院 制图标准

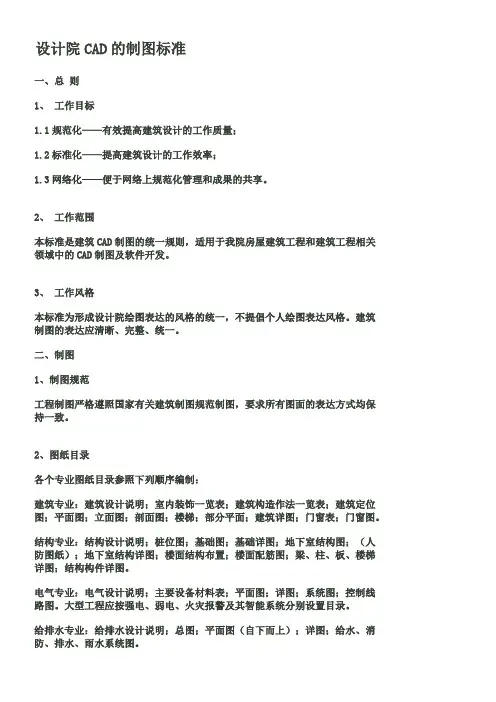

设计院制图标准
设计院CAD的制图标准一、总则1、工作目标1.1规范化——有效提高建筑设计的工作质量；1.2标准化——提高建筑设计的工作效率；1.3网络化——便于网络上规范化管理和成果的共享。
2、工作范围本标准是建筑CAD制图的统一规则，适用于我院房屋建筑工程和建筑工程相关领域中的CAD制图及软件开发。
3、工作风格本标准为形成设计院绘图表达的风格的统一，不提倡个人绘图表达风格。
建筑制图的表达应清晰、完整、统一。
二、制图1、制图规范工程制图严格遵照国家有关建筑制图规范制图，要求所有图面的表达方式均保持一致。
2、图纸目录各个专业图纸目录参照下列顺序编制：建筑专业：建筑设计说明；室内装饰一览表；建筑构造作法一览表；建筑定位图；平面图；立面图；剖面图；楼梯；部分平面；建筑详图；门窗表；门窗图。
结构专业：结构设计说明；桩位图；基础图；基础详图；地下室结构图；（人防图纸）；地下室结构详图；楼面结构布置；楼面配筋图；梁、柱、板、楼梯详图；结构构件详图。
电气专业：电气设计说明；主要设备材料表；平面图；详图；系统图；控制线路图。
大型工程应按强电、弱电、火灾报警及其智能系统分别设置目录。
给排水专业：给排水设计说明；总图；平面图（自下而上）；详图；给水、消防、排水、雨水系统图。
暖通空调专业：暖通设计说明；主要设备材料表，平面图；剖面图；详图；系统图。
3、图纸深度工程图纸除应达到国家规范规定深度外，尚须满足业主提供例图深度及特殊要求。
4、图纸字体除投标及其特殊情况外，均应采取以下字体文件，尽量不使用TureType字体，以加快图形的显示，缩小图形文件。
同一图形文件内字型数目不要超过四种。
以下字体形文件为标准字体，将其放置在CAD软件的FONTS目录中即可。
Romans.shx(西文花体)、romand.shx（西文花体）、bold.shx（西文黑体）、txt.shx（西文单线体）、simpelx(西文单线体)、st64f.shx（汉字宋体）、ht64f.shx（汉字黑体）、kt64f.shx（汉字楷体）、fs64f.shx（汉字仿宋）、hztxt.shx（汉字单线）。
设计院的绘图规则(好全)
设计院绘图规则内容摘要 :一、总则1、工作目标2、工作范围3、工作风格二、制图1、制图规范2、图纸目录3、图纸深度4、图纸字体5、图纸版本及修改标志6、图纸幅面7、图纸幅面8、图层及文件交换格式9、门窗表和材料表10、补充说明前言自1995 年以来，我院的计算机辅助设计工作，在院领导的重视和大力推广下得到了全面普及，其应用已达到一定水平。
为了进一步提高设计水平，使我院的计算机辅助设计逐步实现规范化、标准化、网络化，我们组织了总工办等设计人员，通过对我院近年来的计算机辅助设计工作的经验、提炼和总结，制订本标准。
今后，凡我院承接编制的各类设计任务应用计算机辅助绘图，均需依照本标准进行。
全院各设计人员在其具体使用过程中，如发现需要修改或需要补充之处，请将有关意见及资料，提交给总工办，以便今后对本标准进一步调整和完善。
一、总则1 、工作目标1.1 规范化——有效提高建筑设计的工作质量；1.2 标准化——提高建筑设计的工作效率；1.3 网络化——便于网络上规范化管理和成果的共享。
2 、工作范围本标准是建筑 CAD 制图的统一规则，适用于我院房屋建筑工程和建筑工程相关领域中的CAD 制图及软件开发。
3 、工作风格本标准为形成设计院绘图表达的风格的统一，不提倡个人绘图表达风格。
建筑制图的表达应清晰、完整、统一。
二、制图1、制图规范工程制图严格遵照国家有关建筑制图规范制图，要求所有图面的表达方式均保持一致。
2、图纸目录各个专业图纸目录参照下列顺序编制：建筑专业：建筑设计说明；室内装饰一览表；建筑构造作法一览表；建筑定位图；平面图；立面图；剖面图；楼梯；部分平面；建筑详图；门窗表；门窗图。
结构专业：结构设计说明；桩位图；基础图；基础详图；地下室结构图；（人防图纸）；地下室结构详图；楼面结构布置；楼面配筋图；梁、柱、板、楼梯详图；结构构件详图。
电气专业：电气设计说明；主要设备材料表；平面图；详图；系统图；控制线路图。
设计院要求CAD制图标准规范
设计院绘图标准（讨论稿）为了使我公司的计算机辅助设计逐步实现规范化、标准化、网络化特制订本标准。
以保证制图质量，提高绘图效率，做到图面清晰、简明，符合设计、施工、存档的要求。
今后，凡我公司承接的各类设计任务应用计算机辅助绘图时，均需依照本标准进行。
公司各专业各设计人员在具体使用过程中，如发现需要修改或需要补充之处，请将有关意见及资料提交总工办，以便今后对本标准进一步调整和完善。
1、工作目标（1）.规范化——有效提高工程设计的工作质量；（2）.标准化——提高工程设计的工作效率；2、工作范围本标准是我公司CAD制图的统一规则，适用于我公司建筑物、构筑物、非标设备制造及相关领域中的CAD制图。
3、一般规定工程制图除本标准规定外，严格遵照国家相关制图规范制图，要求所有图面的表达方式均保持一致。
绘图软件推荐使用天正或理正（理正建筑、天正建筑7.0）,为保证与其他单位交流的方便，保留AutoCADR2004o4、图纸字体除投标及其特殊情况外，图纸均应采取以下字体文件。
图中汉字均采用简化的仿宋字，本单位采用样式FSD（英文V小字体＞定义成mon.shx,大字体定义成fsd.shx,宽高比为0.80）,字高以毫米为单位就是字号。
图纸名称样式FSD,字高8.0mm宽高比0.8说明文字标题样式FSD,字高5.0mm宽高比0.8标注文字样式FSD字高3.5mm宽高比0.8说明文字样式FSD字高4.0mm宽高比0.8总说明样式FSD字高5.0mm宽高比0.8标注尺寸样式FSD字高3.0mm宽高比0.8注：文字标注建议使用天正内部命令，保持中西文字体高度一致。
说明文字一般应位于图面右侧。
5、图纸幅面5.1 图纸幅面：mm5.2比例6、图纸编号一个工程中，整套图纸所注写的场地、构筑物、建筑物、道路、设备等名称要统一，各专业、各设计阶段的上述名称和编号应一致。
图号表述方式：图签中图号编法说明：以2003-100S-J-Ol・（Bl）-02-A为例说明如下：为方便查阅，采用如上形式的图号编法，其中2003为工程年份』OOS中100为该项目序号（表示该年的第几个项目）S为项目类型。

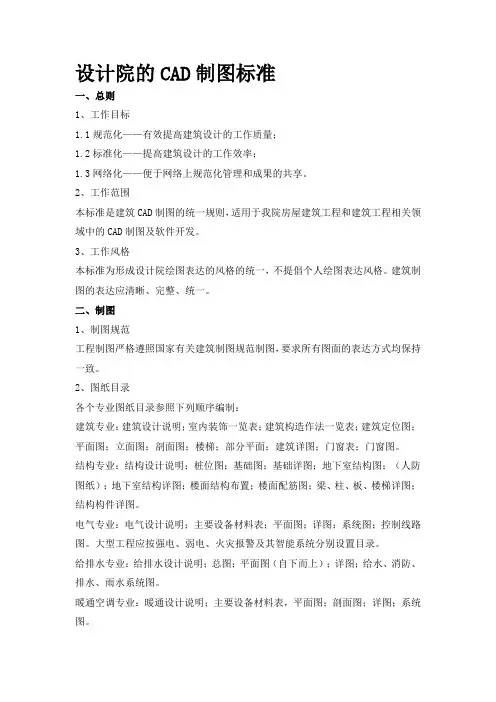

【hot】设计院的CAD制图标准
设计院的CAD制图标准一、总则1、工作目标1.1规范化——有效提高建筑设计的工作质量；1.2标准化——提高建筑设计的工作效率；1.3网络化——便于网络上规范化管理和成果的共享。
2、工作范围本标准是建筑CAD制图的统一规则，适用于我院房屋建筑工程和建筑工程相关领域中的CAD制图及软件开发。
3、工作风格本标准为形成设计院绘图表达的风格的统一，不提倡个人绘图表达风格。
建筑制图的表达应清晰、完整、统一。
二、制图1、制图规范工程制图严格遵照国家有关建筑制图规范制图，要求所有图面的表达方式均保持一致。
2、图纸目录各个专业图纸目录参照下列顺序编制：建筑专业：建筑设计说明；室内装饰一览表；建筑构造作法一览表；建筑定位图；平面图；立面图；剖面图；楼梯；部分平面；建筑详图；门窗表；门窗图。
结构专业：结构设计说明；桩位图；基础图；基础详图；地下室结构图；（人防图纸）；地下室结构详图；楼面结构布置；楼面配筋图；梁、柱、板、楼梯详图；结构构件详图。
电气专业：电气设计说明；主要设备材料表；平面图；详图；系统图；控制线路图。
大型工程应按强电、弱电、火灾报警及其智能系统分别设置目录。
给排水专业：给排水设计说明；总图；平面图（自下而上）；详图；给水、消防、排水、雨水系统图。
暖通空调专业：暖通设计说明；主要设备材料表，平面图；剖面图；详图；系统图。
3、图纸深度工程图纸除应达到国家规范规定深度外，尚须满足业主提供例图深度及特殊要求。
4、图纸字体除投标及其特殊情况外，均应采取以下字体文件，尽量不使用TureType字体，以加快图形的显示，缩小图形文件。
同一图形文件内字型数目不要超过四种。
以下字体形文件为标准字体，将其放置在CAD软件的FONTS目录中即可。
Romans.shx(西文花体)、romand.shx（西文花体）、bold.shx（西文黑体）、txt.shx （西文单线体）、simpelx(西文单线体)、st64f.shx（汉字宋体）、ht64f.shx （汉字黑体）、kt64f.shx（汉字楷体）、fs64f.shx（汉字仿宋）、hztxt.shx （汉字单线）。
设计院制图标准
设计院CAD的制图标准—、总则1、工作目标1.1规范化一一有效提高建筑设计的工作质量；1.2标准化一一提高建筑设计的工作效率；1.3网络化一一便于网络上规范化管理和成果的共享。
2、工作范围本标准是建筑CAC制图的统一规则，适用于我院房屋建筑工程和建筑工程相关领域中的CAD制图及软件开发。
3、工作风格本标准为形成设计院绘图表达的风格的统一，不提倡个人绘图表达风格。
建筑制图的表达应清晰、完整、统一0二、制图1、制图规范工程制图严格遵照国家有关建筑制图规范制图，要求所有图面的表达方式均保持一致。
2、图纸目录各个专业图纸目录参照下列顺序编制：建筑专业：建筑设计说明；室内装饰一览表；建筑构造作法一览表；建筑定位图；平面图；立面图；剖面图；楼梯；部分平面；建筑详图；门窗表；门窗图。
结构专业：结构设计说明；桩位图；基础图；基础详图；地下室结构图；（人防图纸）；地下室结构详图；楼面结构布置；楼面配筋图；梁、柱、板、楼梯详图；结构构件详图。
电气专业：电气设计说明；主要设备材料表；平面图；详图；系统图；控制线路图。
大型工程应按强电、弱电、火灾报警及其智能系统分别设置目录给排水专业：给排水设计说明；总图；平面图（自下而上）；详图；给水、消防、排水、雨水系统图。
暖通空调专业：暖通设计说明；主要设备材料表，平面图；剖面图；详图；系统图。
3、图纸深度工程图纸除应达到国家规范规定深度外，尚须满足业主提供例图深度及特殊要求。
4、图纸字体除投标及其特殊情况外，均应采取以下字体文件，尽量不使用TureType字体,以加快图形的显示，缩小图形文件。
同一图形文件内字型数目不要超过四种。
以下字体形文件为标准字体，将其放置在CAD软件的FONTS目录中即可。
Romans.shx（西文花体）、romand.shx （西文花体）、bold.shx （西文黑体）、txt.shx （西文单线体）、simpelx（西文单线体）、st64f.shx （汉字宋体）、ht64f.shx （汉字黑体）、kt64f.shx （汉字楷体）、fs64f.shx （汉字仿宋）、hztxt.shx （汉字单线）。
上海华东设计院作图规范
这个是我在上海实习的时候给华东设计院作图的时候，他们院里给我的一个制图标准，简单的说就是要求画图规范统一，很是受用，希望大家看了后，不要忽略CAD和天正，其实CAD天正也是我们表现成果的一种方式，一定要养成好的习惯画图，这样我们画出来的图才会清晰干净，线条层次感很强。
打个比方吧！在上海的时候，公司要求我们画出来的图，我在的时候自己打印的图纸和我不在的时候我的同事帮我打印出来的图纸是一样的。
其实要求也不是很高，只要养成习惯就好了，尤其对要出去找工作的同学，这个就是我们的脸面了，希望大家看了有所收获。
1 总则、绘图软件要求：1.1.1 、全公司统一使用AUTOCAD 2006为基础绘图软件。
、辅助软件：建筑专业使用天正建筑，结构专业使用TSSD2006(探索者)，给排水专业使用浩辰，电气专业使用浩辰。
、要求各专业设计人员在设计绘图过程中，以指定的辅助软件绘图为主，CAD 为辅。
、本标准中所列的相关电子文件均可在（海天数据交换/海天标准）下载。
、绘图要求：1.2.1、图层管理：1、基本图层（如墙体、门窗、尺寸标注等），按照各专业绘图软件的默认设定。
2、其它非默认的（如文字、洁具、投影线等）以汉字名称进行汇编，编制要求简单明了。
3、绘图时打印式样：A3——A3白图、大图——硫酸图及大白图。
其默认设定255（颜色）线为粗线，其余均为细线。
、图幅管理：1、图框采用公司“2008年海天图框”图框右上角须有各楼的位置示意小图（统一比例）。
2、施工图设计阶段一个项目所使用的图纸一般不宜多于三种图幅（不含图纸目录、表格所采用的A4幅面及总平面图）。
3、图纸的短边不应加长，长边可以加长。
但应符合《房屋制图统一标准》GB/T50001－2001的规定。
、文字要求：1、说明性文字：大字体－hztxt、样式名－hztxt、SHX字体－HAITIAN.字高： 350 宽度比例（设计说明的字高为500，可根据实际情况调整）2、图框内文字: 大字体－常规、样式名－图框字体、SHX字体－宋体.字高：300 宽度比例3、门窗编号字设为。
设计院CAD制图标准
设计院的CAD制图标准感觉很好的设计院的CAD制图标准一、总则1、工作目标1.1规范化——有效提高建筑设计的工作质量；1.2标准化——提高建筑设计的工作效率；1.3网络化——便于网络上规范化管理和成果的共享。
2、工作范围本标准是建筑CAD制图的统一规则，适用于我院房屋建筑工程和建筑工程相关领域中的CAD制图及软件开发。
3、工作风格本标准为形成设计院绘图表达的风格的统一，不提倡个人绘图表达风格。
建筑制图的表达应清晰、完整、统一。
二、制图1、制图规范工程制图严格遵照国家有关建筑制图规范制图，要求所有图面的表达方式均保持一致。
2、图纸目录各个专业图纸目录参照下列顺序编制：建筑专业：建筑设计说明；室内装饰一览表；建筑构造作法一览表；建筑定位图；平面图；立面图；剖面图；楼梯；部分平面；建筑详图；门窗表；门窗图。
结构专业：结构设计说明；桩位图；基础图；基础详图；地下室结构图；（人防图纸）；地下室结构详图；楼面结构布置；楼面配筋图；梁、柱、板、楼梯详图；结构构件详图。
电气专业：电气设计说明；主要设备材料表；平面图；详图；系统图；控制线路图。
大型工程应按强电、弱电、火灾报警及其智能系统分别设置目录。
给排水专业：给排水设计说明；总图；平面图（自下而上）；详图；给水、消防、排水、雨水系统图。
暖通空调专业：暖通设计说明；主要设备材料表，平面图；剖面图；详图；系统图。
3、图纸深度工程图纸除应达到国家规范规定深度外，尚须满足业主提供例图深度及特殊要求。
4、图纸字体除投标及其特殊情况外，均应采取以下字体文件，尽量不使用TureType字体，以加快图形的显示，缩小图形文件。
同一图形文件内字型数目不要超过四种。
以下字体形文件为标准字体，将其放置在CAD软件的FONTS目录中即可。
Romans.shx(西文花体)、romand.shx（西文花体）、bold.shx（西文黑体）、txt.shx （西文单线体）、simpelx(西文单线体)、st64f.shx（汉字宋体）、ht64f.shx （汉字黑体）、kt64f.shx（汉字楷体）、fs64f.shx（汉字仿宋）、hztxt.shx（汉字单线）。
设计院绘图规范
设计院绘图规范一、总则1、工作目标2、工作范围3、工作风格二、制图1、制图规范2、图纸目录3、图纸深度4、图纸字体5、图纸版本及修改标志6、图纸幅面7、图纸幅面8、图层及文件交换格式9、门窗表和材料表10、补充说明前言自1995年以来，我院的计算机辅助设计工作，在院领导的重视和大力推广下得到了全面普及，其应用已达到一定水平。
为了进一步提高设计水平，使我院的计算机辅助设计逐步实现规范化、标准化、网络化，我们组织了总工办等设计人员，通过对我院近年来的计算机辅助设计工作的经验、提炼和总结，制订本标准。
今后，凡我院承接编制的各类设计任务应用计算机辅助绘图，均需依照本标准进行。
全院各设计人员在其具体使用过程中，如发现需要修改或需要补充之处，请将有关意见及资料，提交给总工办，以便今后对本标准进一步调整和完善。
一、总则1、工作目标1.1规范化——有效提高建筑设计的工作质量；1.2标准化——提高建筑设计的工作效率；1.3网络化——便于网络上规范化管理和成果的共享。
2、工作范围本标准是建筑CAD制图的统一规则，适用于我院房屋建筑工程和建筑工程相关领域中的CA D制图及软件开发。
3、工作风格本标准为形成设计院绘图表达的风格的统一，不提倡个人绘图表达风格。
建筑制图的表达应清晰、完整、统一。
二、制图1、制图规范工程制图严格遵照国家有关建筑制图规范制图，要求所有图面的表达方式均保持一致。
2、图纸目录各个专业图纸目录参照下列顺序编制：建筑专业：建筑设计说明；室内装饰一览表；建筑构造作法一览表；建筑定位图；平面图；立面图；剖面图；楼梯；部分平面；建筑详图；门窗表；门窗图。
结构专业：结构设计说明；桩位图；基础图；基础详图；地下室结构图；（人防图纸）；地下室结构详图；楼面结构布置；楼面配筋图；梁、柱、板、楼梯详图；结构构件详图。
电气专业：电气设计说明；主要设备材料表；平面图；详图；系统图；控制线路图。
大型工程应按强电、弱电、火灾报警及其智能系统分别设置目录。
设计院制图规则及工作流程图纸
设计院制图规则及工作流程图纸一、设计院制图规则1. 标准：制图必须符合国家标准和地方标准的要求，标准的名称、编号及工作内容必须明确。
2. 布局：图纸上必须合理布局，视觉清晰。
不同部分之间须有明显的分隔线。
3. 字体：字体大小应当适宜，字迹清晰，不得使用别拉字、快乐体等不规范字体。
4. 工具：制图必须使用规范的绘图工具，必须进行检查、维护。
制图人员必须掌握常用的绘图方法和应用软件的操作技巧。
5. 画线：应采用规范的画线方法、画线顺序和线宽，不允许重迹、错迹、断续等不合规范的画线方式。
6. 符号：要按照相关规定使用符号，符号的大小、线宽、线型和粗细应该合理。
7. 标注：标注语言必须简练、准确、规范。
标注位置应该正确，不得遮挡关键部位。
8. 比例：比例应该根据图纸的实际大小设定。
在制图、打印过程中要保证比例正确。
9. 图例：各类图例符号的用法，应按照相关规定规范使用。
10. 标题：必须对图纸进行定义。
必须标明图纸的名称、比例、绘图日期，并签名、盖章确认。
二、设计院制图工作流程图纸设计院制图工作流程图纸包括五个部分：资料收集、制定设计方案、设计评审、绘制图纸、图纸审核。
以下是详细流程。
1. 资料收集资料收集是制图的第一步，了解客户需求和相关规定和标准，建立合理的图纸设计方案。
2. 制定设计方案制定设计方案是在资料的基础上，根据客户需求、标准和规范，综合考虑各种因素，制定可行性设计方案。
3. 设计评审设计评审是将设计方案提交给设计师进行检查，审查方案的合理性与可行性，对设计方案提出意见和建议，进一步验证方案。
4. 绘制图纸绘制图纸是根据设计方案细化而来。
在绘图的过程中，需遵循标准、规范进行绘图。
5. 图纸审核图纸审核是由专业的审核人员，对绘制完毕的图纸进行审核。
包括语言、比例、符合要求和规范等方面的审核。
审核结束后，提示审核结果，图纸合格才能交付客户。
以上是设计院制图规则及工作流程图纸的内容，必须严格遵守，确保质量和效率，提高客户满意度和信誉度。
设计院CAD制图标准
Continuous
7
Continuous
7
Continuous
7
Continuous
7
Continuous
设计院7CAD制图Co标nt准inuous
解释或举例 楼电梯、自动扶梯 阳台边界线 如烟道、水箱等 包括厨房及卫生间、开水间、 盥洗间等布置 一般家具及装饰布置 如空调器等 车位线及车辆块 填充线 结构洞口线 修改部位圈示
b
禁从不同组内选用各级
0.5b
线宽；各专业应严格采
用本专业的标准线宽组
进行绘图。
0.25b
图线的宽度b，宜从下列
线宽系列中选取:2.0、1.4、
1.0、0.7、0.5、0.35mm。
其他
线宽
线宽
<1：150 ≥1：150
常用线形名称
0.5
0.7
粗实线、粗虚线
0.25
0.35
中实线、中虚线
细实线、细虚线、细
立面图一般线条 加粗轮廓线 装饰线 剖面图一般线条
结构专业图层名
图层含义 轴线 标注 文字说明 平面图 基础
桩 墙 柱 梁
层名 S-AXIS S-DIMS S-TEXT S-FLOR S-FUDN
S- FUDN-PILE S-WALL S-COLS S-BEAM
颜色号 9 3 7 7 7 7 4 7
建：文字
建：面积 建：索引标注 建：图块 建：柱
建：墙
建：轻质隔墙 建：矮墙 建：门 建：窗 建：门号 建：窗号
建：玻璃幕墙
建：幕墙号
层名 A-DIMS A-LEVL
A-NOTE
A-AREA A-IDEN A-BLOCK A-COLU
设计院的绘图规则（好全）[本站推荐]
![设计院的绘图规则（好全）[本站推荐]](https://img.taocdn.com/s3/m/08be4d2d17fc700abb68a98271fe910ef12daee5.png)
设计院的绘图规则（好全）[本站推荐]第一篇：设计院的绘图规则(好全)[本站推荐]设计院绘图规则内容摘要:一、总则1、工作目标2、工作范围3、工作风格二、制图1、制图规范2、图纸目录3、图纸深度4、图纸字体5、图纸版本及修改标志6、图纸幅面7、图纸幅面8、图层及文件交换格式9、门窗表和材料表10、补充说明前言自1995年以来，我院的计算机辅助设计工作，在院领导的重视和大力推广下得到了全面普及，其应用已达到一定水平。
为了进一步提高设计水平，使我院的计算机辅助设计逐步实现规范化、标准化、网络化，我们组织了总工办等设计人员，通过对我院近年来的计算机辅助设计工作的经验、提炼和总结，制订本标准。
今后，凡我院承接编制的各类设计任务应用计算机辅助绘图，均需依照本标准进行。
全院各设计人员在其具体使用过程中，如发现需要修改或需要补充之处，请将有关意见及资料，提交给总工办，以便今后对本标准进一步调整和完善。
一、总则1、工作目标1.1规范化——有效提高建筑设计的工作质量；1.2标准化——提高建筑设计的工作效率；1.3网络化——便于网络上规范化管理和成果的共享。
2、工作范围本标准是建筑CAD制图的统一规则，适用于我院房屋建筑工程和建筑工程相关领域中的CAD制图及软件开发。
3、工作风格本标准为形成设计院绘图表达的风格的统一，不提倡个人绘图表达风格。
建筑制图的表达应清晰、完整、统一。
二、制图1、制图规范工程制图严格遵照国家有关建筑制图规范制图，要求所有图面的表达方式均保持一致。
2、图纸目录各个专业图纸目录参照下列顺序编制：建筑专业：建筑设计说明；室内装饰一览表；建筑构造作法一览表；建筑定位图；平面图；立面图；剖面图；楼梯；部分平面；建筑详图；门窗表；门窗图。
结构专业：结构设计说明；桩位图；基础图；基础详图；地下室结构图；（人防图纸）；地下室结构详图；楼面结构布置；楼面配筋图；梁、柱、板、楼梯详图；结构构件详图。
电气专业：电气设计说明；主要设备材料表；平面图；详图；系统图；控制线路图。
设计院制图标准
XXCAD的制图标准一、总那么1、工作目标1.1标准化——有效提高建筑设计的工作质量；1.2标准化——提高建筑设计的工作效率；1.3网络化——便于网络上标准化管理和成果的共享。
2、工作范围本标准是建筑CAD制图的统一规那么，适用于我院房屋建筑工程和建筑工程相关领域中的CAD制图及软件开发。
3、工作风格本标准为形成XX绘图表达的风格的统一，不提倡个人绘图表达风格。
建筑制图的表达应清晰、完整、统一。
二、制图1、制图标准工程制图严格遵照国家有关建筑制图标准制图，要求所有图面的表达方式均保持一致。
2、图纸目录各个专业图纸目录参照以下顺序建筑专业：建筑设计说明；室内装饰一览表；建筑构造作法一览表；建筑定位图；平面图；立面图；剖面图；楼梯；局部平面；建筑详图；门窗表；门窗图。
构造专业：构造设计说明；桩位图；根底图；根底详图；地下室构造图；〔人防图纸〕；地下室构造详图；楼面构造布置；楼面配筋图；梁、柱、板、楼梯详图；构造构件详图。
电气专业：电气设计说明；主要设备材料表；平面图；详图；系统图；控制线路图。
大型工程应按强电、弱电、火灾报警及其智能系统分别设置目录。
给排水专业：给排水设计说明；总图；平面图〔自下而上〕；详图；给水、消防、排水、雨水系统图。
暖通空调专业：暖通设计说明；主要设备材料表，平面图；剖面图；详图；系统图。
3、图纸深度工程图纸除应到达国家标准规定深度外，尚须满足业主提供例图深度及特殊要求。
4、图纸字体除投标及其特殊情况外，均应采取以下字体文件，尽量不使用TureType字体，以加快图形的显示，缩小图形文件。
同一图形文件内字型数目不要超过四种。
以下字体形文件为标准字体，将其放置在CAD软件的FONTS目录中即可。
Romans.shx(西文花体)、romand.shx〔西文花体〕、bold.shx〔西文黑体〕、txt.shx 〔西文单线体〕、simpelx(西文单线体)、st64f.shx〔汉字宋体〕、ht64f.shx〔汉字黑体〕、kt64f.shx〔汉字楷体〕、fs64f.shx〔汉字仿宋〕、hztxt.shx〔汉字单线〕。
华东研究院制图标准统一制度规定
华东研究院制图标准统一制度规定1. 背景介绍制图标准是保证企业设计、绘图的质量和效率的重要手段。
而对于同一个机构内的多个制图人员来说，统一的制图标准更是必不可少的。
为了进一步规范华东研究院各项目中的制图行为，提高制图设计的效率和质量，本规定依据国家标准和《华东研究院管理规定》制定。
2. 目的和适用范围本规定的目的是规定和统一华东研究院制图标准，确保制图人员遵守统一的标准和规范，提高制图设计质量和效率，并在各个项目中实现相互之间的交流和统一。
本规定适用于华东研究院内的所有制图人员。
3. 制图标准及规范3.1 尺寸要求制图应按照尺寸比例缩放，在图纸左下角注明放大/缩小比例。
在图面框线（或几何形状边界线）以内的绘图区域是生产图形的有效区域，并在尺寸比例下进行绘图。
对于A、B、C等标准图幅，应按《国家标准》标准采用相应的制图标准和几何要求。
3.2 字体和文字要求字体一律用“宋体”，其他符号、字型和字号等应按照国家标准或中华人民共和国国家标准（GB/T）规定。
标题字体应为楷体加粗，字号不少于22号。
文字规范应符合《GB/T 7714-2005 文后参考文献著录规则》、《中华人民共和国图书分类法》、《中华人民共和国国际象棋规则》等规范。
3.3 制图线条要求制图线条应根据绘制的设计模型按照规定绘制线型和图线，其中常见的线型库包括：实线、虚线、点划线、点线、点虚线等。
绘制的直线、圆形、椭圆等图形应符合国家标准，并且应注意图形的大小和比例是否合适，使用线条应当准确定位符号（如@、#、$、%等）所代表的信息。
3.4 图面标注要求图面标注应归纳、整理并加工所有设计要素。
要求所有文字必须全部明确、清晰，用已定好的字体等规格进行标注绘制，保证标注规范，标注内容包括设计图名称、编制单位名称、设计单位名称、设计人、专业号、比例尺、制作日期等。
4. 监督和管理制图人员在绘制图形时，必须严格按照本规定的制图标准和要求进行设计.对于制图不合格或未按规定执行制图标准和要求，将进行纪律审查和相应处理。
设计院的CAD制图标准
CAD制图标准设计研发[2012]第1号（2012年1月1日执行稿）1 总则1.1 工作目标1.1规范化——有效提高工程设计的工作质量；1.2标准化——提高设计的工作效率；1.3网络化——便于网络上规范化管理和成果的共享。
1.2 适用范围本规定适用于所有使用光大环保科技有限公司的图签，并以CAD方式制图的所有方案、初步设计、施工图阶段的设计图纸。
1.3 工作风格本规定为形成我公司绘图表达的风格的统一，不提倡个人绘图表达风格。
工程制图的表达应清晰、完整、统一。
2 制图2.1 制图规范工程制图严格遵照国家有关建筑制图规范制图，要求所有图面的表达方式均保持一致。
2.2 图纸目录各个专业图纸目录参照下列顺序编制：工艺专业：工艺设计说明；工艺流程（高程）图；总平面图；总管网图；各单体埋件套管图；各单体工艺安装图（含轴侧图）建筑专业：建筑设计说明；室内装饰一览表；建筑构造作法一览表；建筑定位图；平面图；立面图；剖面图；楼梯；部分平面；建筑详图；门窗表；门窗图。
结构专业：结构设计说明；桩位图；基础图；基础详图；地下室结构图；（人防图纸）；地下室结构详图；楼面结构布置；楼面配筋图；梁、柱、板、楼梯详图；结构构件详图。
电气专业：电气设计说明；主要设备材料表；平面图；详图；系统图；控制线路图。
大型工程应按强电、弱电、火灾报警及其智能系统分别设置目录。
给排水专业：给排水设计说明；总图；平面图（自下而上）；详图；给水、消防、排水、雨水系统图。
暖通空调专业：暖通设计说明；主要设备材料表，平面图；剖面图；详图；系统图。
2.3 文件名各专业图纸文件名应设“设计子项号”＋“专业名称”＋“图纸号”＋“图名称”＋“修改次数”＋“6位初次存盘创建日期”组成。
例：01-工艺01-调节池顶埋件图A071201设计子项编号从01，02，03至n，如项目较小，不分子项，则直接以专业名称开头；修改次数从A，Ｂ，C至Z；存盘日期取年（2位）月（2位）日（2位）。
设计院cad制图规定
CAD 制图规定一、总体1、制图环境为AutoCAD2006以上版本，但最终存档文件为2006版。
2、制图标准公司规定以外的应按照GB 50162-1992《道路工程制图标准》执行。
3、图面尽量简单，没必要的线条、标注不要画。
4、从整个图面上看，应美观，布图合理，同一张图的字体、字号、标注样式等应协调统一。
二、图幅、图框1、图纸尺寸为420×297，画图区为左下角坐标（30，10），右上角坐标（410，287）。
2、图框：外框线用粗线0.8，其它线用粗线0.5。
3、图框采用xref 命令统一生成，插入文件名为tk.dwg ，使用当前目录，不带路径，图纸中不要出现其它名称为“tk ”的块，否则出错，插入点坐标（0，0），比例为1。
图框中图名单行字高4，两行字高为3.5，图号字高采用3.5，宽度系数均采用0.9。
打印比例1：1，打印区域“范围”或“窗口”，居中打印。
4、图框由项目负责人或其指定技术人员统一制作，各设计人员共享。
三、字体、字号及书写方法1、字体采用仿宋体GB2312，字高：字宽= 0.9，不要用其它字型（路线地形图及交通标志专用字体除外）。
字体名称应与字体一致，严禁使用standard 。
2、图名字高采用4，分两行时，上下行均为3.5，下画双线，粗线为0.8，细线为default ，两线间距为1，长度与字宽相等或稍长。
如：3、图表表头文字采用3，钢筋或材料表内文字及数字统一采用2.5，表外框线采用粗线，表内采用细线，表内行间距为5，列间距可据实调整。
细线 粗线0.8两线间距1mm平面4、图中文字及数字统一采用2.5，空间受限时可适当调整字高，但不得小于2。
5、当图纸中有需要说明的事项时，宜在每张图的右下角加以叙述。
该部分文字应采用“注：”标明，字样“注”应写在叙述事项的左上角。
每条注的结尾应标以句号“。
”。
说明事项需要划分层次时，第一、二、三层次的编号应分别用阿拉伯数字、带括号的阿拉伯数字及带圆圈的阿拉伯数字标注。
华东地区建筑标准图集
华东地区建筑标准图集华东地区是我国经济发达地区之一，建筑业也是该地区的重要产业之一。
在建筑设计和施工过程中，标准化的图集对于保障建筑质量、提高施工效率至关重要。
因此，本文档将为您介绍华东地区建筑标准图集的相关内容，帮助您更好地理解和应用建筑标准图集。
首先，华东地区建筑标准图集包括建筑设计图、结构设计图、给排水设计图、电气设计图等内容。
这些图集是根据国家和地方相关建筑标准编制的，具有权威性和可操作性。
建筑设计图包括建筑平面图、立面图、剖面图等，能够清晰展现建筑的整体布局和结构。
结构设计图则包括各种结构构件的详细尺寸和连接方式，保证建筑的结构安全可靠。
给排水设计图和电气设计图则分别展示了建筑的给排水系统和电气系统布置图，保证了建筑内部设施的正常运行。
其次，华东地区建筑标准图集还包括了建筑施工图。
建筑施工图是建筑设计图的深化和细化，包括了各种构件的具体尺寸、材料和施工工艺要求。
施工图对于施工单位来说是施工的指南和依据，能够保证施工的精准和高效。
除此之外，华东地区建筑标准图集还涵盖了建筑装修图。
建筑装修图包括了建筑内部装修的布局、材料和工艺要求，能够保证建筑装修的美观和实用。
在装修图中，还包括了建筑的照明、空调、消防等系统的布置图，保证了建筑内部设施的正常运行和使用。
最后，华东地区建筑标准图集的编制和使用需要遵循相关的法律法规和标准规范，确保建筑的安全、环保和节能。
同时，建筑施工单位和设计单位需要严格按照图集的要求进行施工和设计，保证建筑的质量和安全。
总之，华东地区建筑标准图集是建筑设计和施工过程中不可或缺的重要内容，它不仅是建筑设计和施工的依据，也是保证建筑质量和安全的重要保障。
希望本文档能够帮助您更好地理解和应用建筑标准图集，为华东地区的建筑事业贡献自己的一份力量。
设计院土建专业制图统一标准(待审定)
土建专业制图统一标准（比例，字体样式，大小，图例）（待审定）应公司要求建立标准化制图，同时为了避免图纸后期整理的问题，规范土建专业制图，确定本标准，审核后要在日常绘图中统一使用。
确定依据：GB50001房屋建筑制图统一标准GB50104建筑制图统一标准制图GB符号规范图框选用公司统一制框。
比例为1:11.制图比例1)建筑总平面图，比例为1：500～1:20002)各层平面图及主要剖、立面图，比例为1:100～1:2003)建筑构造节点详图，根据需要可采用1:1、1:5、1:10、1:20等比例尺2.字体样式，标注样式及字体大小1)字体样式设置①图中附注字体样式统一设置为名称为“LYTXT”，SHX字体选用tssdeng.shx，大字体选用tssdchn.shx，高度0，宽度0.7。
②图形下的名称字体样式统一设置为“HZTXT”，SHX字体选用tssdeng.shx，大字体选用hztxt.shx，高度为0，宽度为0.7 。
③装置界限坐标字体统一设置为“宋体”，字体名选用“新宋体”字体样式“常规”，高度为0，宽度为1。
④标注文字样式统一设置名称为“DIM_FONT”，字体选用“simplex.shx”，字体样式“常规”，高度为0，宽度为0.8。
⑤轴线文字样式统一设置名称为“HZDX_FONT”，SHX字体选用tcc_simp.shx ，大字体选用tcc_hzdx.shx ，高度为0，宽度比例为0.75。
2)字体高度：注释字体高度为3.5图名字体高度为7附注字体高度为5平面布置图中的设备位号字体为5轴线内字体高度为43)标注样式标注中可根据比例设置个统一样式.名称为:尺寸标注DIM样式设置：直线：超出偏移线“0.5”起点偏移量“0.5”箭头和符号：第一项、第二项使用“建筑标记”引线“实心闭合”箭头大小“1.5”文字：采用样式“DIM_FONT”文字高度“3.5”垂直“上方”水平“置中”文字偏移“1”调整：调整选项“文字”文字位置“尺寸线旁边”标注特征比例“使用全局比例1.000”优化“在尺寸界线之间绘制尺寸线”主单位：单位格式“小数”精度“0”小数分隔符“.句点”舍入“0.0000”比例因子“1.0000”4)常用图形：索引符号圆直径为10，字体样式设置统一为“IND_FONT”，shx字体选用“complex.shx”，大字体选用“gbcbig.shx”，高度为0，宽度为1。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
[转]上海华东设计院CAD天正画图标准
来源：刘鑫的日志
这个是上海华东设计院作图的制图标准，简单的说就是要求画图规范统一，很是受用，希望大家看了后，不要忽略CAD和天正，其实CAD天正也是我们表现成果的一种方式，一定要养成好的习惯画图，这样我们画出来的图才会清晰干净，线条层次感很强。
人在的时候自己打印的图纸和人不在的时候同事帮你打印出来的图纸是一样的。
其实要求也不是很高，只要养成习惯就好了，尤其对要出去找工作的同志，这个就是我们的脸面了，希望大家看了有所收获。
1 总则
1.1、绘图软件要求：
1.1.1 、全公司统一使用AUTOCAD 2006为基础绘图软件。
1.2.1 、辅助软件：建筑专业使用天正建筑6.0，结构专业使用TSSD2006(探索者)，给排水专业使用浩辰interDQ6.5，电气专业使用浩辰interDQ6.0。
1.3.1 、要求各专业设计人员在设计绘图过程中，以指定的辅助软
件绘图为主，CAD为辅。
1.4.1 、本标准中所列的相关电子文件均可在（海天数据交换/海天
标准）下载。
1.2、绘图要求：
1.2.1、图层管理：
1、基本图层（如墙体、门窗、尺寸标注等），按照各专业绘图软件的默认设定。
2、其它非默认的（如文字、洁具、投影线等）以汉字名称进行汇编，编制要求简单明了。
3、绘图时打印式样：A3——A3白图、大图——硫酸图及大白图。
其默认设定255（颜色）线为0.4出线，其余均为0.18细线。
1.2.2、图幅管理：
1、图框采用公司“2008年海天图框”图框右上角须有各楼的位置示意小图（统一比例）。
2、施工图设计阶段一个项目所使用的图纸一般不宜多于三种图幅（不含图纸目录、表格所采用的A4幅面及总平面图）。
3、图纸的短边不应加长，长边可以加长。
但应符合《房屋制图统一标准》GB/T50001－2001的规定。
1.2.3、文字要求：
1、说明性文字：大字体－hztxt、样式名－hztxt、SHX字体－HAITIAN.
字高：350 宽度比例0.7
（设计说明的字高为500，可根据实际情况调整）
2、图框内文字: 大字体－常规、样式名－图框字体、SHX字体－
宋体.字高：300 宽度比例0.8
3、门窗编号字设为3.0。
4、图名：采用天正图名标注命令，文字样式为图框字体，字高700、500。
样式－传统。
其它专业根据建筑专业相应调整。
5、当出图比例非1：100时，文字及标注尺寸比例应相应调整。
1.3、图纸编号：
1.3.1、新设计图
总平面图——建总施－0X
其余图纸——建施－0X
通用图纸——建施通－0X
1.3.2、修改设计图
1、回复审图公司的图纸——建施－0XA
2、一般设计修改以设计变更（A4）形式出图，各专业按工程独立顺序编号。
3、重大设计修改的，图纸编号中加改（版次），例：建施改X【版次】－XX【图名】。
并在图框右上角相应位置填写好修改的版次、日期、提要，同时应说明修改原因、内容等。
所有重大修改设计图，均应编图纸目录。
2 建筑专业制图标准
2.1、绘图要求：
1、图纸图面要求简洁，表达清晰，图纸排版紧凑合理。
在同一张图纸上绘制多层平面图时，宜按层数由低向高的顺序从左至右或从下至上布置。
2、平面图中各房间面积均应注明，且应为独立的图层。
3、平面定位主轴编号应以结构承重构件为准。
2.2、出图要求：
1、出图比例：
图名比例
平、立、剖面图1：100 1：150
节点详图1：20 1：30
电梯、楼梯、卫生间详图及局
部放大图1：50
门窗立面图1：50 1：100
总平面图1：500 1：1000
2、出图线宽：
用途线宽层色
平、剖面图及节点详图中被剖切的主要建筑构件（如墙体、砼梁、柱等），立面图中内轮廓线0.4 255
平面剖切符号，立面图中外建筑轮廓线0.5 254。
