谈高压隔离开关运行检修注意事项作者:庞会刘自勇来源:《城市建设理论研究》2013年第19期[摘要]本文叙述了隔离开关的检修运行要求,分析了隔离开关的注意事项,并结合实践经验提出了发生故障时处理措施。

是对隔离开关在系统运行中发生意外情况与故障原因的几个主要方面进行的研究。

[关键词]隔离开关改进措施常见故障预防措施中图分类号: O521 文献标识码: A 文章编号:一.高压隔离开关的概述高压隔离开关是发电厂和变电站电气系统中重要的开关电器,需与高压断路器配套使用。

其主要功能是:保证高压电器及装置在检修工作时的安全,起隔离电压的作用,不能用与切断、投入负荷电流和开断短路电流,仅可用于不产生强大电弧的某些切换操作,即是说它不具有灭弧功能。

近年来,我国电力工业的蓬勃发展,为高压开关制造业提供了巨大的发展潜力。

高压隔离开关是输变电设备中用量最多的一种,其结构比断路器略简单,但运行可靠性直接关系着电网的安全。

系统安全运行和连续供电的可靠性被隔离开关健康水平的好坏直接影响。

随着我国经济、科技水平的上升,国内用电量的激增,隔离开关故障频发的矛盾却越发突出,威胁着电网的安全运行。

二.隔离开关的使用隔离开关作为一种简易电器,在高压电器中,结构相对简单,维护比较方便,故障率相对其他同类设备较低,通常没有严格的大修周期规定。

但事实证明,在检修运行中操作不当或有疏漏时,会出现意想不到的严重事故,造成经济上较大的损失,并损及整个电网。

隔离开关正常运行的重要保证就是常规的监视与检查。

变电所值班人员的任务之一是用隔离开关进行切换操作和对它进行监视,因此在运行、检修时有诸多的注意事项,相关工作人员必须提高警惕,在各种操作中认真规范。

在系统运行中隔离开关发生的缺陷和故障涉及范围较广,问题繁多,主要有导电回路过热、瓷绝缘子断裂、操作不灵活等。

因此值班人员在巡视配电装置时,应着重对隔离开关应进行检查,如发现缺陷,应立即消除改正,以保证隔离开关的安全运行及整个电力系统的正常运作。

高压隔离开关基础知识

高压隔离开关基础知识

高压隔离开关基础知识1、高压隔离开关含义高压隔离开关又称隔离刀闸,没有专门的灭弧装置,不能用来切断负荷电流和短路电流,使用时应与断路器配合,只有在断路器断开后才可进行操作。

它的主要作用是配合断路器接通和断开电源,改变设备的运行状态。

2、高压隔离开关的用途1)用来隔离电源,保证检修安全,使检修的电气设备与电源有明显的断开点;2)进行倒闸操作以改变系统运行方式,如在双母线运行的电路中,利用隔离开关将设备或线路从一组母线切换到另一组母线上去;3)在一定情况下,可以用来接通和切断小电流电路。

如利用隔离开关可进行以下操作:(1)分,合电压互感器和避雷器回路。

(2)分,合母线的充电电流。

(3)分,合励磁电流不超过2A的空载变压器和电容电流不超过5A的空载线路。

3、高压隔离开关的分类1)按安装场所分为:户内和户外两种;2)按极数分为:单极和三极两种;3)按绝缘支柱的数目分为:单柱式、双柱式和三柱式三种;4)按结构特点分为:闸刀式,螺旋式和插入式三种;5)按作用不同分为:带接地刀开关和不带接地刀开关两种;6)按配用的操纵机构分为:手动、电动和气动操作机构等类型。

4、高压隔离开关的结构隔离开关主要由支持底座、导电部分、绝缘子、传动机构和操动机构组成。

1)支持底座该部分的作用是起支持和固定作用,它将导电部分、绝缘子、传动机构、操动机构等固定为一体,并使其固定在基础上。

2)导电部分包括触头、闸刀、接线座,该部分的作用是传导电路中的电流。

3)绝缘子包括支持绝缘子、操作绝缘子,其作用是将带电部分和接地部分绝缘开来。

4)传动机构它的作用是接受操动机构的力矩,并通过拐臂、连杆、轴齿或是操作绝缘子,将运动传动给触头,以完成隔离开关的分、合闸动作。

5)操动机构与断路器操动机构一样,通过手动、电动、气动、液压向隔离开关的动作提供能源。

5、高压隔离开关的常见故障及处理1)拒绝分闸(1)隔离开关拒绝分闸的原因:冰冻引起拒分;传动机构卡滞;接触部分卡住。

断路器和隔离开关检修危险点及其控制措施

断路器和隔离开关检修危险点及其控制措施

断路器和隔离开关检修危险点及其控制措施在高压电气设备的检修中,断路器和隔离开关是重要的组成部分。

但是由于其本身的性质和工作环境,检修过程中存在着很多危险点。

为了确保检修工作的安全和有效性,我们需要认真了解这些危险点,并采取相应的控制措施。

断路器检修危险点1. 高电压断路器内部的电压非常高,因此在检查和维修断路器时必须要确保正确的距离和安全的工作方法。

需要保持安全距离才能避免触电。

2. 高温几乎所有断路器的运行都具有高温的特点。

断路器内的隔离介质和装置有可能会因为过热而烧毁,导致电气事故的发生。

因此,在进行断路器的检修时,必须要注意温度,并且在进行检查之前需要进行冷却。

3. 接地和雷击在进行断路器检修时,会造成断路器的接地。

在恢复电力之前,需要对管路和设备进行检查,以避免接地继续发生。

此外,应警惕雷击,因为某些等效电路和电感线圈很容易遭到损坏。

断路器检修控制措施1. 工作人员培训工作人员需要受到必要的培训,以熟悉断路器和隔离开关的工作原理和操作程序。

理解电力系统的特殊性和安全事故的危险性,也是必要的。

2. 定位和完全断开断路器的检修必须先找到恰当的位置,这样才能安全地进行检修。

其次,在检查之前,必须彻底切断它和电源之间的电气连接。

切断电源以及检查和确认切断的过程,应该按照制定的标准。

3. 进行测试在断路器和隔离开关进行检修时,必须进行测试,以确认是否存在其他故障。

检查前必须验证管道的完整性,不会损坏中继设备,而且必须停止和禁止任何运动或设备操作。

隔离开关检修危险点1. 电源和埋地线隔离开关检修时,必须确保电源和埋地线之间已经完全切断;否则就会出现触电的危险。

如果隔离开关未被完全断开,也就表示电源正在供电。

2. 熔断器隔离开关有时会使用一个熔断器作为过流保护装置。

因此,检修隔离开关时需要警惕熔断器,以免熔断器已经烧毁了,隔离开关缺乏过载保护。

3. 断路器在隔离开关的检修中,还要警惕相邻的断路器。

如果不正确地操作,隔离开关就无法正确地分隔断路器。

高压开关设备的维护与检修

高压开关设备的维护与检修

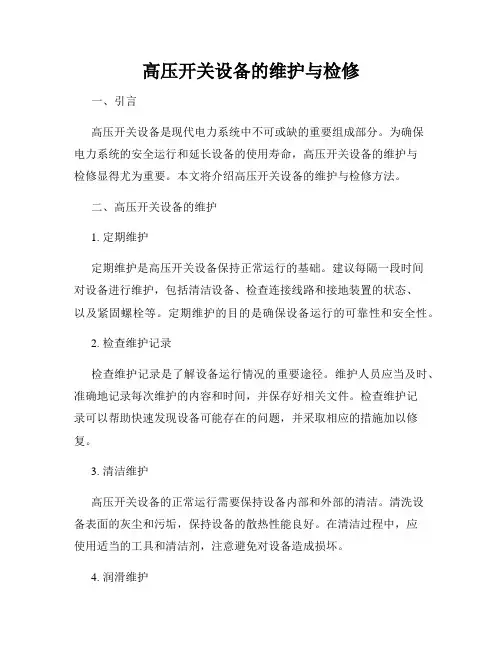

高压开关设备的维护与检修一、引言高压开关设备是现代电力系统中不可或缺的重要组成部分。

为确保电力系统的安全运行和延长设备的使用寿命,高压开关设备的维护与检修显得尤为重要。

本文将介绍高压开关设备的维护与检修方法。

二、高压开关设备的维护1. 定期维护定期维护是高压开关设备保持正常运行的基础。

建议每隔一段时间对设备进行维护,包括清洁设备、检查连接线路和接地装置的状态、以及紧固螺栓等。

定期维护的目的是确保设备运行的可靠性和安全性。

2. 检查维护记录检查维护记录是了解设备运行情况的重要途径。

维护人员应当及时、准确地记录每次维护的内容和时间,并保存好相关文件。

检查维护记录可以帮助快速发现设备可能存在的问题,并采取相应的措施加以修复。

3. 清洁维护高压开关设备的正常运行需要保持设备内部和外部的清洁。

清洗设备表面的灰尘和污垢,保持设备的散热性能良好。

在清洁过程中,应使用适当的工具和清洁剂,注意避免对设备造成损坏。

4. 润滑维护高压开关设备的机械部件需要进行润滑维护,以减少磨损和摩擦。

在进行润滑维护时,应选择适当的润滑剂,并按照设备制造商的规定进行润滑。

同时,定期检查润滑油的使用情况,及时更换或添加润滑剂。

5. 防腐维护由于高压开关设备常处于潮湿、腐蚀环境中,设备的金属部件容易受到腐蚀。

为了保护设备不受腐蚀损坏,应采取防腐维护措施,如涂覆防腐漆、定期检查设备表面和接地装置的防腐情况等。

三、高压开关设备的检修1. 定期检修定期检修是高压开关设备保持稳定性和可靠性的重要措施。

一般建议每隔一定时间进行检修,包括对设备的绝缘状况、接线端子的紧固状况、以及机械部件的磨损情况等进行检查。

如发现问题应及时修复或更换。

2. 精细检查精细检查是在定期检修的基础上,对关键部件进行更加详细的检查。

包括对接触器、隔离开关、电缆接头等关键部件的连接状态和运行情况进行检查。

精细检查的目的是排除潜在的故障隐患,确保设备的可靠运行。

3. 故障排除高压开关设备在运行过程中可能会出现各种故障,如接触不良、断路器跳闸等。

浅析高压隔离开关作用及故障处理措施

浅析高压隔离开关作用及故障处理措施

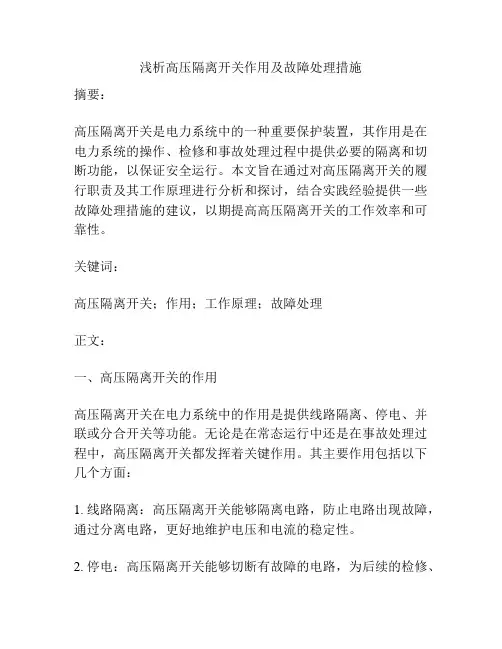

浅析高压隔离开关作用及故障处理措施摘要:高压隔离开关是电力系统中的一种重要保护装置,其作用是在电力系统的操作、检修和事故处理过程中提供必要的隔离和切断功能,以保证安全运行。

本文旨在通过对高压隔离开关的履行职责及其工作原理进行分析和探讨,结合实践经验提供一些故障处理措施的建议,以期提高高压隔离开关的工作效率和可靠性。

关键词:高压隔离开关;作用;工作原理;故障处理正文:一、高压隔离开关的作用高压隔离开关在电力系统中的作用是提供线路隔离、停电、并联或分合开关等功能。

无论是在常态运行中还是在事故处理过程中,高压隔离开关都发挥着关键作用。

其主要作用包括以下几个方面:1. 线路隔离:高压隔离开关能够隔离电路,防止电路出现故障,通过分离电路,更好地维护电压和电流的稳定性。

2. 停电:高压隔离开关能够切断有故障的电路,为后续的检修、维护和修复工作提供必要的条件。

3. 并联:高压隔离开关具有并联功能,能够连接两个截然不同的电路,在维护、操作、检修过程中保持电力系统的稳定运行。

4. 分合开关:高压隔离开关能够实现线路的分合操作,通过控制机构使开关进行分合,达到保护电力设备和保障电力系统安全稳定运行的目的。

二、高压隔离开关的工作原理高压隔离开关的工作原理是通过机械构造和电气控制两个部分相互协作完成的。

其主要构造包括开关本体、触头、操作机构、弹簧驱动机构等。

在正常使用过程中,高压隔离开关要遵循以下原则:1. 在开合操作中要严格依照正常程序进行操作,避免防误动操作;2. 在开合过程中禁止出现击穿现象;3. 开关操作必须完毕后,要检查开关的接触情况是否正常,以确保高压隔离开关的正常运行。

三、高压隔离开关常见故障及处理措施在高压隔离开关的使用过程中,常会发生一些故障,这对正常使用和保护电力系统产生一定的影响。

以下是一些常见故障及处理措施:1. 接触不良当高压隔离开关的接触不良时,会引起无功功率的损失,甚至产生局部放电现象。

处理措施包括:①检查高压隔离开关的接线端子是否松动或腐蚀。

高压隔离开关的检修管理范本(3篇)

高压隔离开关的检修管理范本(3篇)

高压隔离开关的检修管理范本一、引言高压隔离开关是电力系统中常用的重要设备,用于在维护电力设备时隔离供电以保证安全。

为了确保高压隔离开关的正常运行和延长其使用寿命,在日常工作中进行定期检修和管理是至关重要的。

本文将介绍高压隔离开关的检修管理范本,以期为相关人员提供参考和指导。

二、检修管理要点1. 检修计划为了确保检修工作的有序进行,制定完善的检修计划是必要的。

检修计划应包括检修时间、检修内容、所需人员、所需材料和设备等信息,以提前做好准备。

2. 检修准备在正式进行检修之前,需要对检修现场进行充分的准备工作。

包括清理现场,确保环境整洁;检查和准备所需的工具和设备;检查所需的材料和备品备件的库存情况。

3. 检修过程在检修过程中,应按照规范操作和标准流程进行,确保工作的安全和高效进行。

具体步骤包括:断电和挂牌,使用工具进行拆卸和清洁,检查和更换损坏的零部件,进行试验和校准,重新组装和测试,进行联合试验等。

4. 检修记录和统计检修工作结束后,应及时记录和统计相关数据。

包括检修时间、检修内容、使用材料和备件、存在的问题和解决方法等。

这些记录可以为今后的检修工作提供参考,并用于设备的维护和管理。

5. 安全防护和措施在进行高压隔离开关的检修过程中,必须严格执行安全操作规程和防护措施。

包括佩戴个人防护用品,确保电气设备处于断电状态,使用工具和设备时要注意安全操作,避免事故和伤害的发生。

6. 检修质量检查检修完成后,应进行质量检查以确保工作的质量和安全性。

包括对检修后的设备进行检测和测试,并进行性能验证。

必要时,可以请相关部门进行第三方检测,以确保工作的可靠和合格。

7. 设备维护和管理除了定期检修外,还应制定设备的维护和管理计划。

包括设备的定期保养和检查,及时发现问题并进行修复。

还应建立设备档案和台账,记录设备的使用情况、维修情况和更换情况等,为设备的长期管理提供数据支持。

三、检修管理技巧1. 工作流程优化通过对工作流程的优化,可以提高工作效率和质量。

高压隔离开关的检修方法与技术

高压隔离开关的检修方法与技术

隔 离开 关 断开 点之 间应有 足够 的绝缘 距离 ,以 保证 在 过 电压及 相 问闪络 的情 况 下 ,不 引起 击穿 而
危及 工 作人 员 的安全 。
隔 离开 关应 具有 足够 的热稳 定性 、 动稳 定 性 、机械强度和绝缘强度 。 隔离开关在分、合闸的同期性要好 ,要有最佳
高压 引入 柜 内 。
构,以保证隔离开关的正确操作。即停 电时先断开
55
精 密制 造 与 自动 化
2 1 年 第 2期 01
应 定 期清扫 尘埃 油污 ,转动 部分 加润滑 油 ,闸 嘴加 凡士 林 。
术 要求 。定位器 和 自动装 置应牢 固而 且要 求动 作正
确。
对 带有均 压装 置 的隔 离开关 ,其 均压 环不 应变
隔离开 关分 开后 应 具有 明显 的 断开 点 ,易于 鉴
别 设备 是否 与 电 网隔开 。
3 运 行 中应 注意 观察 和巡 回检 查
运行 中应 注意 观察 各连 接点 ,特 别 是 闸嘴处 是 否接 触 良好 ,有 无腐 蚀过 热现 象 ,监 视温 度 的示温 蜡 片 或变色 漆 有无熔 化 和变 色 。 巡 回检 查 时要注 意 瓷瓶 、瓷套 管有 无裂 痕 、破
4 3 隔离开关大修 内容 .
高压 隔离 开关大 修 时,导 电回路和 传动 、操 动 机构进 行 分解 、清洗 、检 查 、修理 和调整 。 完成 小修规 定项 目。 更换 锈蚀弹 力 不足 的刀片 、磁 锁弹 簧和 定位 销 弹簧 。更换 严重 磨损 的刀 片及静 触头 。更换 严重 磨 损或 损坏 的零 部件 ,并测 量绝缘 子绝 缘 电阻 。拆 解 清洗 户外 隔离 开关 主动轴 的滚 动轴 承 ,并加 新凡 士

高压隔离开关常见故障及处理措施

高压隔离开关常见故障及处理措施

高压隔离开关常见故障及处理措施摘要:高压隔离开关有明显的分段间隙,因此它主要用来隔离高压电源,保证安全检修,并能够通断一定的小电流。

它没有专门的灭弧装置,因此不允许切断正常的负荷电流,更不能用来切断短路电流,通常与断路器配合使用。

在电力系统和电气化铁路系统中,高压隔离开关使用量大,分布广泛,是电力系统和电气化铁路系统的一个重要设备,直接影响电力系统供电的可靠性和电气化铁路列车的安全、正点运行。

本文结合多年的工作经验,对高压隔离开关常见故障进行了分析,并提出了一些处理措施关键词:高压隔离开关;故障;处理对策一、引言在电力系统的运行过程中,高压隔离开关主要是通过对电源进行隔离、对系统运行方式进行改变、对小负荷电流进行分合以及进行倒闸操作,有效保证高压电气设备检修人员的人身安全。

在高压隔离开关使用过程中,由于其结构简单,而且在操作上具有较强的便利性,因此,高压隔离开关并没有严格意义上的大修周期。

但是在其具体的使用过程中经常会出现一些故障,这种情况下为避免对电力系统的安全运行产生影响,必须要针对高压隔离开关的常见故障进行深入分析,通过采取必要的处理措施,保证高压隔离开关性能的良好发挥。

二、高压隔离开关的结构(一)户内式隔离开关户内式隔离开关由导电部分、支持绝缘子、操作绝缘子及底座组成。

导电部分包括可由操作绝缘子带动而转动的动触头,以及固定在支持绝缘子上的静触头。

动触头及静触头采用铜导体制成,一般额定电流为3000A及以下的隔离开关采用矩形截面铜导体,额定电流为3000A以上则采用槽形截面铜导体。

动触头由两片平行刀片组成,电流平均流过两刀片且方向相同,产生相互吸引的电动力,使接触压力增加。

支持绝缘子固定在角钢底座上,承担导电部分的对地绝缘。

操作绝缘子与动触头及轴上对应的拐臂铰接,操动机构则与轴端拐臂连接,各拐臂均与轴硬性连接。

当操动机构动作时,带动转轴转动。

(二)户外式隔离开关户外隔离式开关在其结构设计上更多的是考虑到户外环境的恶劣,必须要保证其能够承受恶劣的户外环境。

隔离开关的运行维护及常见故障处理

隔离开关的运行维护及常见故障处理
隔离开关的运行维护及常见故障处理
目录
一.隔离开关的巡视检查、操作 二.隔离开关的检修 三.隔离开关故障分析处理 四.隔离开关的预防性试验
一.隔离开关的巡视检查、操作
序号 1 2
检查内容 标志牌 瓷瓶
3
导电部分
4
传动连杆、拐臂
5
法兰连接
6
接地刀闸
7
闭锁装置
8
操动机构
9
接地


名称、编号齐全、完好。
4、 检修后应进行的检查和试验
序号
检查内容
1 隔离开关主刀合入时触头插入深度 2 接地刀闸合入时触头插入深度 3 检查刀闸合入时是否在过死点位置
4 手动操作主刀和接地刀闸合、分各5次 5 电动操作主刀和接地刀闸合、分各5次
6 测量主刀和接地刀闸的接触电阻
7 检查机械联锁
8 三相同期
技术要求 符合制造厂技术条件要求 符合制造厂技术条件要求 符合制造厂技术条件要求 动作顺畅,无卡涩 动作顺畅,无卡涩 符合制造厂技术条件要求 联锁可靠
符合制造厂技术条件要求
三.隔离开关故障分析处理
隔离开关接头发热
发现隔离开关触头、接线板过热时。应设法减少或转移负荷,加 强监视,必要时申请停电检修处理。
处理方法主要是: 1)触头发热:一般要更换静触头弹簧夹和烧伤触指,清除动静 触头氧化层,清洗动静触头,涂凡士林,紧固螺栓,彻底的办法是更 换触头。 2)接线板发热:检查发热点情况,对接触面进行清洗、打磨、 涂导电膏、紧固螺栓等。 发热处理前后建议测量回路电阻以量化检查处理效果。
3、二次回路的交流耐压试验
试验目的:检测隔离开关二次回路的绝缘状况 试验要求:试验电压为2kV,耐压1min,耐压试验后的绝 缘电阻值不应降低。 试验方法:

浅谈高压隔离开关检修管理

浅谈高压隔离开关检修管理
为不 锈 钢 弹簧 , 采 用 不锈 钢 螺 栓 或热 镀 锌 高强度 螺 栓并 用 力矩 扳 手 紧 固 ; 调整 触 头 插入 深 度 和清 洁接
是 因为 隔 离 开关 本 身 的质 量 问题 引 起 的 , 有 些 是 由
触面 , 或采 用类 似西 门子公 司 的 自清洁 触头 。 同时采 用红 外 测温 技 术 定 期检 测 导 电部位 的发热 情 况 , 发
现 问题及 时处理 。
于缺乏合理 、 正确 的检修维护引起 的。因此 , 保证隔 离 开关 良好 的运 行 状 态 , 进 行 合 理 的检 修 维 护 管理
工作 , 成 为 隔离 开关 安全 运 行 的重 要保 证 。
1 隔 离开关 运行 情 况
瓷 瓶 闪络 主 要是 瓷 瓶 表 面 和瓷 裙 内积 污严 重 、
瓷裙爬 距小 造成 的 。 特别 是在 重 污染 区内 的刀闸 , 化
有 关 资料 显 示 , 丰镇 供 电局投 运 的 l l 0 k V 及 以 上等 级 高压 隔离 开关 有 近 2 1 0 0台 。目前 公 司运 行 的
户 外 隔离 开关 多 为 GW 4型 和 GW 5型 , 近两 年 安装 投运 的 隔离 开 关 还 有 部 分 G W1 6 、 GW 1 7型 及 少 量
底 座上钻 孔 , 运行 中定 期加 锂基 润 滑脂 , 确保 轴承 不 生锈 。
4 隔 离开关 的定 期检 修
对 瓷 瓶 断 裂 问题 必 须 进 行 综 合 治 理 , 首 先 要保 证 隔离 开 关 的整 体 结 构 合 理 , 其 次 还 要 加 强 对 瓷瓶 制 造企 业 的 选择 , 可 以指 定 隔离 开 关 生 产 企 业 使用
2 0 1 3 年第 1 4 期

隔离开关的作用及日常维护

隔离开关的作用及日常维护

隔离开关的作用及日常维护一、基本介绍隔离开关即在分位置时,触头间有符合规定要求的绝缘距离和明显的断开标志;在合位置时,能承载正常回路条件下的电流及在规定时间内异常条件(例如短路)下的电流的开关设备。

我们所说的隔离开关,一般指的是高压隔离开关,即额定电压在1kv及其以上的隔离开关,通常简称为隔离开关,是高压开关电器中使用最多的一种电器,它本身的工作原理及结构比较简单,但是由于使用量大,工作可靠性要求高,对变电站、高压线路的安全运行影响均较大。

隔离开关的主要特点是无灭弧能力,只能在没有负荷电流的情况下分、合电路(部分10kV线路分支及负荷较低的线路末端有在使用)。

隔离开关在适用于各级电压,用作改变电路连接或使线路或设备与电源隔离,它没有断流能力,只能再用其它设备将线路断开后再操作。

一般带有防止开关带负荷时误操作的联锁装置。

二、主要作用1)分闸后,建立可靠的绝缘间隙,将需要检修的设备或线路与电源用一个明显断开点隔开,以保证检修人员和设备的安全。

2)根据运行需要,换接线路。

1。

用于隔离电源,将高压检修设备与带电设备断开,使其间有一明显可看见的断开点。

2。

隔离开关与断路器配合,按系统运行方式的需要进行倒闸操作,以改变系统运行接线方式.3.用以接通或断开小电流电路。

一般在断路器前后二面各安装一组隔离开关,目的均是要将断路器与电源隔离,形成明显断开点;因为原来的断路器采用的是油断路器,油断路器需要经常检修,故二侧就要有明显断开点,以利于检修;一般情况下,出线柜是从上面母线通过开关柜向下供电,在断路器前面需要一组隔离开关是要与电源隔离,但有时,断路器的后面也有来电的可能,如通过其它环路的反送,电容器等装置的反送,故断路器的后面也需要一组隔离开关。

隔离开关主要用来将高压配电装置中需要停电的部分与带电部分可靠地隔离,以保证检修工作的安全。

隔离开关的触头全部敞露在空气中,具有明显的断开点,隔离开关没有灭弧装置,因此不能用来切断负荷电流或短路电流,否则在高压作用下,断开点将产生强烈电弧,并很难自行熄灭,甚至可能造成飞弧(相对地或相间短路),烧损设备,危及人身安全,这就是所谓“带负荷拉隔离开关”的严重事故。

浅谈隔离开关的故障检修及维护

浅谈隔离开关的故障检修及维护

浅谈隔离开关的故障检修及维护摘要:文章介绍了隔离开关发生故障可能带来的危害,然后对隔离开关在操作运行过程当中的维护要点进行了分析,总结了在隔离开关运行过程当中比较常出现的两方面故障,对故障的发生原因以及相应的检修处理措施进行了探讨,希望能够引起各方人员的高度关注与重视。

关键词:隔离开关;故障;检修;维护一、隔离开关故障危害结合典型故障来看,隔离开关故障所带来的危害是非常严重的。

具体分析如下:1.1瓷绝缘子断裂故障此类故障的发生率在各种隔离开关故障中占有相当的比重,常见于对隔离开关的操作或运行期间,故障发生后很可能会导致整个母线线路出现短路故障,造成包括母线、变电站以及发电厂在内的重大停电事故,甚至还会对电气设备产生不可逆转的影响,危及操作人员。

1.2导线回路故障从近几年间高压隔离开关运行与检修中发现的问题及异常情况来看,最突出的缺陷是导线回路过度发热。

一旦在运行中隔离开关导电回路发生过热故障,则需限制负荷,有时必须紧急停电进行处理,严重影响了电力系统的安全运行及供电可靠性。

1.3分合闸不到位故障分合闸不到位是诱发电网系统安全事件的重要因素之一,受到环境温度的影响,可能诱发一系列的机械性故障,并导致齿轮卡滞损毁,同时故障检修存在比较大的难度,耗时长,因而影响波及范围广,持续时间长。

二、隔离开关的维护要点隔离开关是整个高压电器系统中结构非常简单的电器设备之一,具有维护方便、故障发生率较低的优势。

但随着实践应用经验的不断累积,开始发现:若在实际使用中忽视对隔离开关的维护,就常常会出现意想不到的事故,在造成经济损失的同时,也会对整个电网的运行产生不良影响。

具体而言,此过程当中的主要维护项目包括以下几个方面:①需要观察绝缘子部件是否完整,观察其表面是否出现裂缝、是否存在电晕或者是放电等方面的问题;②需要观察操作两连杆以及机械部分是否存在锈蚀或外观损伤的问题,确保相关机件的紧固性、位置的正确性,观察是否存在包括松脱、松动以及歪斜在内的各种问题;③需要观察闭锁装置是否具有良好的运行性能。

高压配电设备中隔离开关及高压熔断器的运行与维修

高压配电设备中隔离开关及高压熔断器的运行与维修

§l一电子科学高压配电设备中隔离开关及高压熔断器的运行与维修白克勋(广西柳江供电有限公司广西柳州545100)[摘要]隔离开关与高压熔断器是电力行业的常见的高压配电设备,结合实际,简要介绍隔离开关与高压熔断器的运行与维修。

[关键词]高压配电设计隔离开关熔断器中图分类号;TIl7文献标识码:A文章编号:1671--7597(2008)0920029--01一、啊鼻开关运行隔离开关是一种没有灭弧装置的开关设备,主要用来断开无负荷电流的电路,隔离电源,在分闸状态时有明显的断开点,以保证其他电气设备的安全榆修。

在合闸状态时能可靠地通过正常负荷电流及短路故障电流。

因它没有专门的灭弧装置,不能切断负荷电流及短路电流。

因此,隔离开关只能在电路已被断路器断开的情况下才能进行操作.严禁带负荷操作,以免造成严重的设备和人身事故。

只有电压互感器、避雷器、励磁电流不超过2A的空载变压器,电流不超过5A的空载线路,才能用隔离开关进行直接操作.(--)隔离开关的应用1.当隔离开关与断路器、接地开关配合使用时,或隔离开关本身具有接地功能时.应有机械联锁或电气联锁来保证J下确的操作程序.2.合闸时,在确认断路器等开关设备处于分例位置上,才能合上隔离开关.合闸动作快结束时,用力不宜太大,避免发生冲击:若单极隔离开关,合闸时应先合两边相.后合中间相;分闸时应先拉中间相.后拉两边相.操作时必须使用绝缘棒来操作。

3.分闸时,在确认断路器等开关设备处于分闸位置.应缓慢操作,待主刀开关离开静触点时迅速拉开.操作完毕后,应保证隔离开关处于断开位置,并保持操作机构锁牢。

4.用隔离开关来切断变压器空载电流,架空线路和电缆的充电电流、环路电流和小负荷电流时,应迅速进行分闸操作,以达到快速有效的灭弧。

5.送电时,应先合电源侧的隔离开关,后合负荷侧的隔离开关;断电时,顺序相反。

6.隔离开关允许直接操作的项目:开、合电压互感器和避雷器回路;电压为35kV、长度为10km以内的无负荷运行的架空线路;电压为l OkV,长度为5k m以内的无负荷运行的电缆线路:电压为10k V以下,无负荷运行的变压器,其容量不超过320kV A;电压为35kV以下,无负荷运行的变压器,其容量小超过1000kV A;开、合母线和直接接在母线上的设备的电容电流;开、合变压器中性点的接地线。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
• (2)人力操作分合闸。
上一页 下一页 返回
任务二 高压隔离开关的运行、操作及检 修
• 将正门打开,手柄插入蜗杆轴上即可进行分合操作,此时行程开关 SQ切断控制回路的电源,电动操作不起作用。CJ5, CJ6型电动机构 原理接线图如图2-2所示。
上一页 下一页 返回
任务二 高压隔离开关的运行、操作及检 修
• 隔离开关与接地开关的机械连锁部分通过连锁盘实现,当隔离开关在 合闸位置时,接地开关转动轴的扇形连锁盘限制接地开关合闸;当接 地开关在合闸位置时,接地开关连锁盘插入隔离开关的扇形连锁盘, 使隔离开关不能合闸。
• 隔离开关可配用CS14G型手动机构或CJS , CJ6型电动机构及CJ12A ~CJ12G免维护型电动机构;接地开关可配用CS14G型手动机构,其 操作手柄为水平旋转,转动角度为18000
• (4)隔离开关与断路器配合使用时,必须装设机械或电气闭锁,以保 证正确的操作顺序,避免发生隔离开关带负荷操作事故。
• (5)带有接地开关的隔离开关,主闸刀和接地闸刀之间应具有机械或 电气闭锁,以保证正确的动作次序。即在主闸刀断开时,接地闸刀才 能合上;在接地闸刀断开时,主闸刀才能合上。
• (6)隔离开关应具有足够的机械强度,尽量小的外形尺寸。 • 2.隔离开关的操作 • (1)隔离开关操作前,应检查断路器、相应接地闸刀确已拉开并分闸
上一页 下一页 返回
任务二 高压隔离开关的运行、操作及检 修
• G W4-126型隔离开关外形结构如图2-1所示,每极隔离开关由两个绝 缘支柱分别固定在底座两端的轴承座上,以连杆连接,每个绝缘支柱 可以水平旋转约90°。
• 绝缘支柱上装有软连接导电接线座、中间触头、圆柱形触头。中间触 头、圆柱形触头通过导电杆在两个绝缘支柱中间接触。中间触头的触 指成对装配,依靠拉伸弹簧使触指夹紧触指座和触头。底座两端的每 个轴承座内部装有两只单列圆锥子轴承,轴承内有轴装配,各极两轴 装配通过连杆、调节螺杆等连接传动。隔离开关按接地形式分为无接 地、单接地、双接地三种,每一种又分成防污型(W)及普通型。接地 开关动触头组装于底座转动轴上;接地开关与底座间用紫铜编织带连 接;静触头装于主导电系统电杆上。
上一页 下一页 返回
任务二 高压隔离开关的运行、操作及检 修
• 合闸时,按合闸按钮,电动机驱动减速装置带动与主轴相连的隔离开 关和接地开关实现合闸,其动作原理与分闸相同。在分、合闸过程中, 需要中途停止或有异常情况时,可按停止按钮切断控制电源。机构主 轴下部装设有8对触点(4动合、4动断)的辅助开关,供连锁及信号指 示用。机构设有远方/停止/当地开关,当机构调整或检修时拨到当地 位置,可在机构前操作(此时远动电路已切断);拨至远动位置时,机构 分、合按钮不起作用,只可远动。有的机构装有加热器,当需要提高 箱内温度,以驱散箱内潮湿空气及防止电器元件受潮时,可闭合加热 器开关,将加热器投入工作。注意工作完毕后须打开加热器开关。
前,应对被检隔离开关进行检查和试验。隔离开关检修前的检查和试 验项目有以下三种。 • (1)隔离开关在停电前、带负荷状态下的红外测温。
上一页 下一页 返回
任务二 高压隔离开关的运行、操作及检 修
• (2)隔离开关主回路电阻测量。 • (3)隔离开关的电气传动及手动操作。
• 2. 2. 3检修内容及质量要求
接地闸刀三种。结构
• (5)按操动机构的不同,分为手动式、电动式、气动式和液动式等。 • (6)按极数分为单极、双极、三极三种。
• 2. 1. 2对隔离开关的基本要求及操作
• 1.隔离开关的基本要求 • (1)隔离开关在分闸位置时,应具有明显可见的断口,使运行人员能
作前,应针对被检修隔离开关的具体情况,对危险点进行详细分析, 做好充分的预防措施,并组织所有检修人员共同学习。 • 5.检修环境的要求 • 对隔离开关进行解体检修时,应对检修现场的环境条件进行必要的检 查。现场环境湿度、灰尘、水分的存在都影响隔离开关的性能,故应 加强对现场环境的要求,具体要求有以下几项。
闸不到位等现象,应停止操作,待缺陷消除后再继续进行。 • (6)在操作隔离开关过程中,要特别注意若绝缘子有断裂等异常时应
迅速撤离现场,防止人身受伤。对GW6, GW16等型隔离开关,合闸 操作完毕后,应仔细检查操动机构上、下拐臂是否均已越过死点位置。 • (7)电动操作的隔离开关正常运行时,其操作电源应断开。
• 2. CJ5 , CJ6型电动机构 • CJ5 , CJ6型电动机构供操作隔离开关之用,可进行远控,也可就地
用电动或摇把进行人力操作。机构由电动机驱动齿轮蜗杆减速装置, 带动输出轴工作。输出轴为横行,垂直安装。
上一页 下一页 返回
任务二 高压隔离开关的运行、操作及检 修
• 机构中设有分、合闸终点限位开关及机械限位装置,使机构主轴的转 角限制在准确的位置。机构箱内装有辅助开关,当隔离开关处于分、 合位置时,发出相应的信号。机构设有远、近控转换开关及电动操作 分、合闸按钮,也可用摇把进行分、合闸操作。CJ5 , CJ6型电动机 构操作程序如下:
• 2.1.1隔离开关的作用及分类
• 1.隔离开关的作用 • 隔离开关的作用主要有以下三种。 • (1)隔离电源,保证安全。 • (2)倒闸操作。隔离开关经常用来进行电力系统运行方式改变时的倒
闸操作。
下一页 返回
任务一 高压隔离开关的类型及结构
• (3)接通或切断小电流电路。 • 特别强调,隔离开关在任何情况下,均不能接通或切断负荷电流和短
清楚地观察隔离开关的分、合状态。 • (2)隔离开关断口绝缘应稳定可靠,确保运行检修人员的人身安全。
即使在恶劣的气象条件下,也不应发生漏电或闪络现象。 • (3)隔离开关应具有足够的动稳定和热稳定能力,即使在各种严重的
工作条件下,触头仍能正常分、合及可靠接触。
上一页 下一页 返回
任务一 高压隔离开关的类型及结构
• 2.检修方案的确定 • 检修前通过对设备资料的分析、评估,制定出隔离开关现场检修方案。
现场检修方案应包含隔离开关检修的具体内容、标准、检修工作范围, 以及是否包含完善化改造项目。 • 3.检修工(器)具、备件及材料准备
上一页 下一页 返回
任务二 高压隔离开关的运行、操作及检 修
• 根据隔离开关的检修方案及内容,准备必要的检修工(器)具、备件及 材料,如检修专用支架、起重设备、试验检测仪器、专用工具、按制 造厂要求准备的辅助材料等。
路电流,并应设法避免可能发生的误操作。 • 2.隔离开关的分类 • 隔离开关可按以下不同方法进行分类。 • (1)按装设地点的不同,分为户内式和户外式两种。 • (2)按绝缘支柱数目分为单柱式、双柱式和三柱式三种(见表2-1)。 • (3)按动触头运动方式,可分为水平旋转式、垂直旋转式、摆动式和
插入式等。 • (4)按有无接地闸刀,可分为无接地闸刀、一侧有接地闸刀、两侧有
上一页 下一页 返回
任务一 高压隔离开关的类型及结构
• (8)操作带有闭锁装置的隔离开关时,应按闭锁装置的使用规定进行, 不得随便动用解锁钥匙或破坏闭锁装置。
• (9)严禁用隔离开关进行下列操作。 • ①带负荷分、合操作。 • ②配电线路的停送电操作。 • ③雷电时,拉合避雷器。 • ④系统有接地(中性点不接地系统)或电压互感器内部故障时,拉合电
上一页 下一页 返回
任务二 高压隔离开关的运行、操作及检 修
• (4)在隔离开关传动前,各部要进行认真检查;在隔离开关传动时,应 密切注视设备的动作情况,防止绝缘子断裂等造成人身伤害和设备损 坏。
• (5)当需接触润滑脂或润滑油时,需准备防护手套。 • (6)隔离开关检修前,必须对检修工作危险点进行分析。每次检修工
• 1.隔离开关小修 • 小修是在隔离开关设备不解体情况下进行的检查与修理。隔离开关小
修检查内容及质量要求见表2-2。 • 2.隔离开关大修 • 大修是在隔离开关解体情况下进行的检查与修理。隔离开关大修检修
内容及质量要求见表2-3。
上一页 下一页 返回
任务二 高压隔离开关的运行、操作及检 修
• 3.隔离开关检修后的调整与试验 • 隔离开关检修后应根据厂家的说明书或相关规程要求进行调整、试验。
项目二 高压隔离开关的认识与检修
• 任务一高压隔离开关的类型及结构 • 任务二高压隔离开关的运行、操作及检修
返回
任务一 高压隔离开关的类型及结构
• 隔离开关是高压电气装置中保证工作安全的开关电器,其结构简单。 隔离开关在分闸状态下,动静触头间应有明显可见的断口,绝缘可靠; 在关合状态下,其导电系统中可以通过正常的工作电流和故障下的短 路电流。
• 2. 2. 2检修准备工件及基本要求
• 1.检修资料的准备
下一页 返回
任务二 高压隔离开关的运行、操作及检 修
• 为了保证隔离开关检修工作具有针对性、检修方案制订具有科学性, 检修前应对拟检修的隔离开关的安装情况、运行情况、故障情况、缺 陷情况及隔离开关设备近期的试验检测等方面情况进行详细、全面的 调查分析,以判定隔离开关的综合状况,为现场具体检修方案的制定 打好基础。
• (1)电动操作。将远动开关拨至就地位置,合上电源开关使电源接通。 分闸时,按分闸按钮,分闸接触器控制线圈接通,使电动机运行,电 动机驱动减速装置带动与主轴相连的隔离开关和接地开关实现分闸。 当主轴接近分闸终点位置时,限位开关工作,切断分闸接触器控制线 圈的电源,分闸接触器复位,电动机电源切断,机械限位装置使机构 限制在分闸准确位置。
上一页 下一页 返回
任务二 高压隔离开关的运行、操作及检 修
• (1)大气条件:温度5℃以上,相对湿度应小于80% • (2)现场应考虑进行防尘保护措施。注意避免在有风沙的天气条件下
进行检修工作,重要部件分解检修工作应尽量在检修车间进行。 • (3)现场应有充足的施工电源和照明措施。 • (4)现场应有足够宽敞的场地摆放机具、设备和已拆部件。 • 6.检修前的检查和试验 • 为了解隔离开关检修前的状态并与检修后试验数据进行比较,在检修
相关文档
最新文档
