2024版ESD防护培训教程

国家标准
参照国家发布的ESD防护规范和行业标准，如GB/T 19539-2004《静电放电敏感器件防护通则》等。
企业标准
根据企业实际情况，制定更严格的ESD防护内部标准。
ESD防护设施配置要求
静电防护系统
包括静电消除器、静电检测仪、防静电系统和防静电工作区等。
防静电系统和防静电工作服
员工需穿戴防静电衣、帽、鞋、手套等。
进出管理
严格控制人员进出ESD防护区域，避免静电产生和带入静电敏感器件。
定期检查与维护
定期对ESD防护区域进行检查和维护，确保设施完好有效。
ESD防护人员培训与考核
培训内容
包括ESD基础知识、ESD危害及防护、 ESD设施使用与维护、ESD操作规范等。
培训方式
采用理论讲解、案例分析、实践操作等多种方式进行培训。
THANKS
感谢观看
定期复查
对改进措施进行效果评估，确保ESD 风险得到有效控制。
改进措施
针对评估结果，采取相应的防静电措施，如使用防静电材料、改善环境湿度等。
ESD检测记录与报告编写要求
01
记录内容
包括检测日期、地点、仪器、项目、结果等详细信息。
审核与批准
报告需经过审核和批准，确保内容真实、准确、完整。
03
静电安全操作规程及制度
详细讲解相关静电安全操作规程及制度，要求员工严格遵守。
静电安全教育培训方法选择
理论授课
采用讲解、演示等方式，使员工掌握静电基础知识和防护技能。
实践操作
组织员工进行实际操作练习，提高员工静电防护技能水平。
视频教学
通过播放相关视频资料，使员工更加直观地了解静电危害及防护方法。

ESD静电防护基础知识

ESD静电防护基础知识
内容项目：
一.ESD定义原理及产生简介二.静电标准及静电器材三.ESD展,电子产品制作工艺将越来越细小,越来越复杂,半导体材料的质量要求也是越来越高的.而静电对半导体的破坏却因半导体的高集成化而变得更加容易。
2.为了产品的质量和提升客户的满意度,我们必须在任何时刻,任何制程皆须注意静电破坏之问题,避免于生产过程中之零件,产品遭受到静电之破坏,进而有效迖成我们的质量目标。
三.ESD防止与要求
3.1 静电的消除方式
◆傳導 Conduction(導電桌墊靜電鞋) ◆遮蔽 shelter(靜電袋) ◆接地 Grounding (設備工具) ◆中和 Air ionizer(離子風扇) ◆增加環境濕度
3.2 抗靜電材料(袋、托盤、盒等)
此種材料不會產生靜電荷,或僅產生微量的靜電荷(通常在100V以下).其物質阻抗均在106Ω> R<1011Ω之間,靜電消散時間<2sec.使用時需注意： (a)避免使用尖銳物品刮壞表面金屬層 (b)封閉的導電袋或容器才有完全之保護 (c)表面塗層必須考慮其有效期
◆局部损坏：部分功能退化。 ◆潜在损坏：部分功能退化，使用中继续退化，
直到完全失效。 ◆暂时失效：数据电路中的功能受到干扰或数
据遗失。
2.2防静电介绍及规格要求
◆包装材料 ◆储存和运输材料 ◆人体接地材料 ◆台垫/地板 ◆工衣/手套/手指套 ◆工作台/运货推车 ◆离子风机
2.2.1 导電地板
規格: 2.5*104 Ω ~ 1.0*106 Ω 功用: 依導電鞋將人體所帶之靜電有效疏導給地
1.6 静电放电形式
◆靜電放電大概可分為:火花放電﹑電暈放電﹑刷狀放電﹑大量粉堆放電、射狀放電﹑等形式放電。

ESD静电防护知识介绍

了解产品及周边环境
了解产品性质
包括材料、结构、功能等，以便分析其静电敏感程度。
了解周边环境
包括空气湿度、温度、洁净度等，以便评估静电放电的风险。
选择合适的ESD防护材料
导电材料
选用具有良好导电性能的材料，如金属、碳纤维等，可有效引导静电荷的释放。
耗散材料
选用高耗散系数的材料，如导电泡棉、导电布等，可吸收静电荷并延缓其释放。
完善接地措施
增加滤波器和电磁屏蔽措施，防止静电放电信号进入产品。
采用可靠的接地方式，将静电荷引导至大地，降低产品受静电放电的风险。
06
ESD静电防护日常管理与维护
人员培训与操作规范
静电防护意识培训
提高员工对ESD静电防护重要性的认识，了解静电防护基本知识和技能。
操作规范制定
针对企业的实际情况，制定ESD静电防护操作规范，包括人员操作流程、设备使用注意事项等。
屏蔽材料
选用具有电磁屏蔽性能的材料，如金属网、导电涂料等，可防止静电放电对产品产生干扰。
制定全面的ESD防护方案
优化产品结构
合理安排产品的布局和接口，降低静电放电的风险。
选择正确的接口和连接方式
采用防静电接口和连接方式，如ESD插头、 ESD插座等，以避免静电放电对产品的影响。
加强滤波和屏蔽
制造业生产线上的设备和产品，如汽车零部件、机械设备等，对静电荷较为敏感，静电放电可能导致设备故障或产品损坏。
仓库和运输过程中的静电防护
仓库和运输过程中产生的静电荷容易引发火灾和爆炸事故，因此需要在仓库和运输过程中采取防静电措施。
04
ESD静电防护法规与标准
我国ESD相关法规与标准
国家标准GB 17625.1-2012

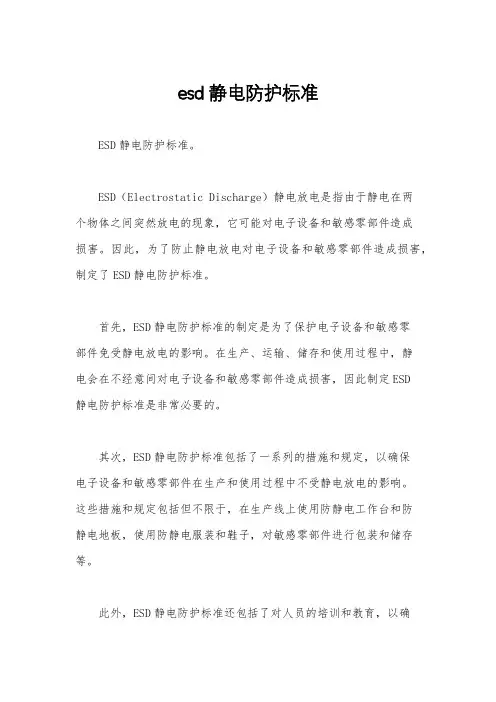

esd静电防护标准

esd静电防护标准
ESD静电防护标准。

ESD（Electrostatic Discharge）静电放电是指由于静电在两
个物体之间突然放电的现象，它可能对电子设备和敏感零部件造成
损害。

因此，为了防止静电放电对电子设备和敏感零部件造成损害，制定了ESD静电防护标准。

首先，ESD静电防护标准的制定是为了保护电子设备和敏感零
部件免受静电放电的影响。

在生产、运输、储存和使用过程中，静
电会在不经意间对电子设备和敏感零部件造成损害，因此制定ESD
静电防护标准是非常必要的。

其次，ESD静电防护标准包括了一系列的措施和规定，以确保
电子设备和敏感零部件在生产和使用过程中不受静电放电的影响。

这些措施和规定包括但不限于，在生产线上使用防静电工作台和防
静电地板，使用防静电服装和鞋子，对敏感零部件进行包装和储存等。

此外，ESD静电防护标准还包括了对人员的培训和教育，以确
保他们能够正确地使用防静电设备和遵守防静电规定。

只有人员能够正确地使用防静电设备和遵守防静电规定，才能有效地保护电子设备和敏感零部件不受静电放电的影响。

总的来说，ESD静电防护标准是为了保护电子设备和敏感零部件不受静电放电的影响而制定的一系列措施和规定。

只有严格遵守ESD静电防护标准，才能有效地保护电子设备和敏感零部件不受静电放电的影响，从而确保它们的正常运行和使用。

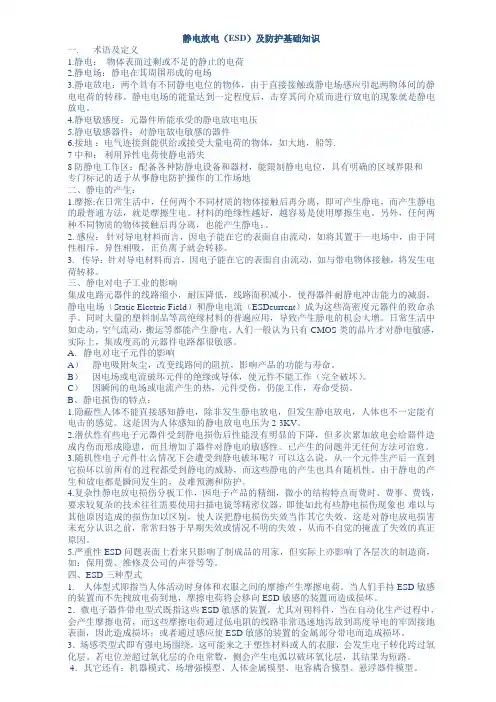

静电放电(ESD)及防护基础知识

静电放电（ESD）及防护基础知识一. 术语及定义1.静电：物体表面过剩或不足的静止的电荷2.静电场：静电在其周围形成的电场3.静电放电：两个具有不同静电电位的物体，由于直接接触或静电场感应引起两物体间的静电电荷的转移。

静电电场的能量达到一定程度后，击穿其间介质而进行放电的现象就是静电放电。

4.静电敏感度：元器件所能承受的静电放电电压5.静电敏感器件：对静电放电敏感的器件6.接地：电气连接到能供给或接受大量电荷的物体，如大地，船等.7中和：利用异性电荷使静电消失8防静电工作区：配备各种防静电设备和器材，能限制静电电位，具有明确的区域界限和专门标记的适于从事静电防护操作的工作场地二、静电的产生：1.摩擦:在日常生活中，任何两个不同材质的物体接触后再分离，即可产生静电，而产生静电的最普通方法，就是摩擦生电。

材料的绝缘性越好，越容易是使用摩擦生电。

另外，任何两种不同物质的物体接触后再分离，也能产生静电；。

2. 感应：针对导电材料而言，因电子能在它的表面自由流动，如将其置于一电场中，由于同性相斥，异性相吸，正负离子就会转移。

3. 传导：针对导电材料而言，因电子能在它的表面自由流动，如与带电物体接触，将发生电荷转移。

三、静电对电子工业的影响集成电路元器件的线路缩小，耐压降低，线路面积减小，使得器件耐静电冲击能力的减弱，静电电场（Static Electric Field）和静电电流（ESDcurrent）成为这些高密度元器件的致命杀手。

同时大量的塑料制品等高绝缘材料的普遍应用，导致产生静电的机会大增。

日常生活中如走动，空气流动，搬运等都能产生静电。

人们一般认为只有CMOS类的晶片才对静电敏感，实际上，集成度高的元器件电路都很敏感。

A．静电对电子元件的影响A）静电吸附灰尘，改变线路间的阻抗，影响产品的功能与寿命。

B）因电场或电流破坏元件的绝缘或导体，使元件不能工作（完全破坏）。

C）因瞬间的电场或电流产生的热，元件受伤，仍能工作，寿命受损。

2024版如何防护ESD一些ESD的常识及防护方法介绍

人体静电放电现象
01
人体是最常见的静电放电源之一，人体在日常活动中会积累静电电荷。
02
当人体与电子设备接触时，积累的静电电荷会通过设备放电，对设备造成危害。
03
人体静电放电的电压可高达数千伏甚至上万伏，足以对电子设备造成损坏。因此，在电子设备的生产、运输和使用过程中，需要采取一系列防护措施来避免ESD的危害。
控制环境湿度
保持工作区域适宜的湿度，以减少静电的产生和积累。
使用防静电材料
选择使用防静电包装材料、工作台面、工具等，以降低静电的产生和积累。
定期清洁和维护
定期清洁工作区域和设备，去除灰尘和杂质，以减少静电的产生和积累。同时，对防静电设施进行定期维护和检测，确保其有效性。
人员培训
加强员工防静电知识的培训，提高其对静电危害的认识和防护意识。
03
工作区域ESD防护策略
操作台、工作台和地板材料选择
01
02
03
操作台和工作台
地板材料
注意事项
应选择防静电系统工作台，台面采用防静电防火板或防静电台垫，具有良好的接地线。
建议使用防静电地板或防静电地垫，普通地面也可选用防静电漆进行处理。
所有材料应具有防静电、防火、耐磨等特性，并符合相关标准和规范。
静电泄放通路
在电子设备和工具上设计合理的静电泄放通路，以便将静电电荷安全地导入大地。
静电泄放器件
使用专门的静电泄放器件，如瞬态电压抑制器（TVS）、静电放电管（ESD）等，以保护电路免受静电放电的损害。
静电屏蔽
对敏感电子元件和电路进行静电屏蔽，以减少静电放电对其的影响。
抑制静电产生和积累方法
其他专用设备

esd防护基础知识

esd防护基础知识ESD防护基础知识ESD（Electrostatic Discharge，静电放电）是指由于电荷失衡引起的电流放电现象，是一种常见的电磁干扰问题。

在现代电子产品的制造和使用过程中，ESD对电子元器件和电路板等敏感设备造成的损害是不可忽视的。

为了保护电子设备免受ESD的影响，我们需要了解一些ESD防护的基础知识。

1. 静电的产生和积累静电是由于物体表面电荷的失衡而产生的。

通常，人体和物体与外界摩擦、接触、分离等过程中会发生静电产生和积累。

例如，当我们走动时，鞋底与地面摩擦会导致电荷的积累。

而当我们触摸电子设备时，静电会通过我们的手传递到设备上，造成潜在的风险。

2. 静电放电的危害静电放电可能对电子设备造成直接或间接的损害。

直接损害包括电子元器件的烧坏、损坏或功能失效；间接损害包括数据丢失、系统崩溃等。

特别是在微电子制造过程中，即使微小的ESD放电也可能对电子芯片造成不可逆转的损害。

3. ESD防护措施为了防止静电放电对电子设备造成损害，我们可以采取以下ESD防护措施：3.1 防止静电产生和积累静电产生和积累是ESD发生的前提条件，因此我们可以通过减少或避免静电产生和积累来预防ESD。

例如，穿防静电服、鞋，使用防静电垫和地板，避免使用带电的工具等。

3.2 接地和屏蔽将设备和工作环境进行接地，可以将静电荷释放到地面，从而减少ESD的发生。

另外，对于特别敏感的设备，可以采用屏蔽措施，如金属外壳、金属网罩等，来防止ESD的影响。

3.3 ESD保护器件在电子设备的设计和制造中，可以使用ESD保护器件来吸收和分散静电放电的能量，从而保护敏感的电子元器件。

常见的ESD保护器件包括二极管、TVS（Transient Voltage Suppressor）二极管、ESD防护芯片等。

3.4 培训和教育为了提高员工和用户的意识，可以开展相关的ESD防护培训和教育活动。

通过培训和教育，可以使人们了解ESD的危害和防护措施，从而减少ESD对电子设备造成的损害。

ESD静电防护基础知识

●表面電位（静電気）測定②
『注意事項』测定绝缘物表面电位时、不能放在接地场所进行测定。
表面电位为0 （可看出来･･･）
带电（表面電位为４００V）
磨损后的目视检查胶片（或者绝缘物）
在接地场所测定表面电位的话会变低、已被除电･･･
提起来测定的话･･･
抬起来测定的话表面电位会变高。（可看出没被除电。）
【棚架、桌子的接地方法】
注意不要过于拉扯避免脱落。
接地
【接続方法①】使用有固定夹子的电线来接续
【接続方法②】从静电胶皮直接接地
＊移动棚架、台车与手能触摸到的场所＊手触摸不到的狭窄的地方(看不见的地
【接地点的管理方法】
接地点的入口处配电盘
贴接地标签进行管理
『接地接续点管理』・对工程进行静电对策时、基础接地点处贴上示标签、定期测试确认接地是否连
３．静电防护基础知识
【对策基准】
・从事基板单组组装的作业员→穿静电服。
・直接用手接触基板单组,电气部品的作业者、管理者→佩带静电手腕。＊由于作业性原因，无法佩带静电手腕的情况下、地板要铺静电胶皮＋穿静电鞋
・直接用手触摸基板单组,电气部品的作业场所→桌子、棚架要铺静电胶皮、然后在上面进行作业。
【对策例１】
距离太近！
×
【对策－２】
【对策－２】绝缘物在附近的情况下、
塑料袋
产生静电气
用有密封（遮蔽）效果的物体将半导体覆盖。
ＯＫ！
【对策－３】
●要除电。
＊与塑料组装作业的情况
①组装前要用静电吹风箱除电。
手持除电
②除电后、组装基板。
不受静电气影响有密封效果的袋
子
③完成。
＊不能边组装基板边除电。

ESD静电防护知识及标准

女上装尺寸控制要求
ESD静电防护知识及标准静电工作服GB 12014-89
女下装尺寸控制要求
ESD静电防护知识及标准静电工作服GB 12014-89
4、服装上一般不用金属附件，必须使用时（纽扣、拉锁等）时，应保证穿着时金属附件不直接暴露。
5、服装应全部使用防静电织物，不使用衬里，如必须使用时，露出面积不得超过防静电服内面露出面积的20% 如超过，应可拆卸式
ESD静电防护知识及标准
表 3-2 典型的静电压生成强度
来源地毯上行走聚乙烯地板上行走工作椅上的人员聚乙烯封套 (作业指导书) 工作台面上拿起塑料带带泡沫垫的座椅湿度 10-20% 湿度 65-90% 35000V 12000 V 6000 V 7000 V 20000 V 18000 V 1500 V 250 V 100 V 600 V 1200 V 1500 V
ESD静电防护知识及标准静电工作服GB 12014-89
防静电服穿着要求
1、气体爆炸危险场所的区域等级属0区、1区且可燃物的最小点燃能量在0.25 mJ以下者，应穿用防静电服。 2、禁止在易燃易爆场所穿脱。 3、禁止在防静电服上附加或佩戴任何金属物件。 4、穿用防静电服时，必须与GB 4385中规定的防静电鞋配套穿用。
ESD静电防护知识及标准静电工作服GB 12014-89
2、洗涤时间 A级：大于30小时 B级：大于16.5小时洗涤方法：参见国标 A级大约100次 B级大约50次
ESD静电防护知识及标准静电工作服GB 12014-89
EPA 区域要求（军标3007）
ESD静电防护知识及标准静电工作服GB 12014-89
ESD静电防护知识及标准
ESD静电防护知识及标准

esd静电防护管理规范及测量标准

esd静电防护管理规范及测量标准静电在工业生产与日常生活中是一个普遍存在并具有危害性的问题。

为了保护设备、产品和人员免受静电损害，制定一套ESD（静电防护）管理规范及测量标准是必要的。

本文将详细介绍ESD静电防护管理规范的主要内容以及相关的测量标准。

一、ESD静电防护管理规范1. ESD静电防护管理目标ESD静电防护管理的主要目标是保护产品和设备不受静电损害，并确保工作环境中的人员安全。

通过采取合适的防护措施，尽可能减少静电产生和积累，并且避免静电造成的火灾和爆炸风险。

2. ESD防护区域划定将工作区域划分为ESD防护区域和非防护区域是ESD静电防护管理规范的基础。

ESD防护区域应该设立专门的工作台，地面铺设导电地板，墙壁和天花板使用防静电材料进行处理。

3. 人员防护要求所有工作人员必须穿戴合适的静电防护服，并配备ESD标准的防静电鞋以及手套。

同时，禁止在ESD防护区域使用带有静电的化纤织物，例如尼龙或涤纶。

4. 设备与设施防护要求ESD防护区域内的设备和设施必须符合静电防护标准，如使用静电消除器进行设备的防静电处理，选用符合防静电要求的工作台和椅子等。

此外，还需保持设备的定期维护和检测，防止发生电击、起火等危险情况。

5. 静电接地要求静电接地是ESD静电防护管理中的重要环节。

所有ESD防护区域内的设备和设施都必须进行有效的接地处理，以确保静电能够顺利流向地面并消散。

接地导线应该采用低阻抗、可靠连接的方式，并经过定期检测和测试。

二、ESD静电防护测量标准1. 静电电位测量静电电位测量是评估ESD防护效果的重要手段。

通过在特定位置使用电位计进行测量，可以得到该位置的静电电位值。

根据不同的工作环境和设备要求，制定合适的静电电位测量标准，确保防护区域内的静电电位符合规范。

2. ESD材料表面电阻测量ESD材料表面电阻测量是评估材料静电性能的一种方法。

使用电阻计对ESD材料的表面电阻进行测试，以确定材料是否符合防静电要求。

2024年度-ESD静电防护培训

24
06 总结与展望
25
本次培训总结回顾
01 02 03
培训目标达成
本次培训旨在提高员工对ESD静电防护的认识和操作技能。通过理论讲解、案例分析、实践操作等多种形式，使员工全面了解ESD静电防护的重要性和必要性，掌握相关操作技能和规范。
培训内容丰富
本次培训涵盖了ESD静电防护的基本概念、原理、危害、防护措施、检测方法和标准等方面，内容全面、系统、深入。同时，结合企业实际情况，对ESD静电防护的具体操作进行了详细讲解和演示。
静电场强计
用于测量空间中的静电场强，了解静电分布情况。
接地电阻测试仪
用于测试接地系统的电阻值，确保接地系统良好有效。
20
05 案例分析与实践操作 21
典型案例分析
案例一
01
某电子制造厂因静电放电导致生产线设备故障
案例二
02
静电对某半导体生产车间的影响及应对措施
案例三
03
ESD事件引发的产品质量问题及解决方案
对环境的危害
静电放电会产生电磁辐射，对环境造成污染。
5
静电放电（ESD）现象
ESD现象的定义
静电放电（ESD）是指具有不同静电电位的物体互相靠近或直接接触引起的电荷转移现象。
ESD现象的分类
根据放电形式的不同， ESD现象可分为电晕放电、刷形放电、火花放电等。
ESD现象的危害
ESD现象会对电子产品造成损坏，同时也会对环境和人体造成危害。
18
防静电工具及设备
防静电工作台
采用导电材料制成，能将工作台上的静电导入大地，保护电子元器件免受静电损害。
防静电离子风机
能产生大量正负离子，中和空气中的静电，降低静电对电子产品的影响。

静电防护(ESD)

ESD S20.20
ESD STM5.1
该标准规定了电子设备在抗静电放电方面的测试方法和要求，包括测试等级、测试波形、测试电压等。
该标准规定了电子设备在抗静电放电方面的测试方法和要求，包括测试等级、测试波形、测试电压等，主要适用于对静电敏感元件的测试。
ESD STM5.2
该标准规定了电子设备在抗静电放电方面的测试方法和要求，包括测试等级、测试波形、测试电压等，主要适用于对静电敏感元件的测试。
电子产品的静电保护
ESD防护可应用于电子产品的生产、运输、储存和使用等各个环节，防止静电放电对电子产品造成的损害。
生产线上的静电控制
电子产品的生产线需要采取ESD防护措施，包括工作台面防静电处理、设备接地、使用防静电手环等，避免静电放电对生产线上的电子元器件造成不良影响。
ESDBase防护在汽车产业的应用
防静电产品使用不当
使用防静电产品时需要注意正确的使用方法和注意事项，否则可能会影响产品的使用效果。
防静电产品维护不当
防静电产品需要定期维护和保养，否则会影响产品的使用效果和寿命。
改进静电防护（ESD）的措施
加强防静电意识培训
通过开展ESD防护知识培训，提高员工对静电危害的认识和重视程度。
汽车零部件的静电防护
汽车产业中，静电放电可能会造成汽车零部件的损坏或引发交通事故，ESD防护可应用于汽车零部件的生产、运输、储存和使用等环节。
生产线上的静电控制
汽车生产线上的静电控制非常重要，采取ESD防护措施可避免静电放电对汽车零部件和成品车造成损害。
ESDBase防护在航天领域的应用
航天器的静电防护
定期检测防静电设备和仪器
对防静电设备和仪器进行定期检测和维护，确保其正常运转。

静电防护(ESD)

esdES D的意思是―静电释放‖的意思，它是英文：Elec tr o-Static disc har ge 的缩写，即"静电放电"的意思。

ES D是本世纪中期以来形成的以研究静电的产生、危害及静电防护等的学科。

因此，国际上习惯将用于静电防护的器材统称为―ESD‖，中文名称为静电阻抗器。

一.ES D知识介绍静电是一种客观的自然现象，产生的方式多种，如接触、摩擦等。

静电的特点是高电压、低电量、小电流和作用时间短的特点。

人体自身的动作或与其他物体的接触，分离，摩擦或感应等因素，可以产生几千伏甚至上万伏的静电。

静电在多个领域造成严重危害。

摩擦起电和人体静电是电子工业中的两大危害。

生产过程中静电防护的主要措施为静电泄露、耗散、中和、增湿，屏蔽与接地。

人体静电防护系统主要有防静电手腕带，脚腕带，工作服、鞋袜、帽、手套或指套等组成，具有静电泄露，中和与屏蔽等功能。

静电防护工作是一项长期的系统工程，任何环节的失误或疏漏，都将导致静电防护工作的失败。

静电的危害：静电在我们的日常生活中可以说是无处不在，我们的身上和周围就带有很高的静电电压，几千伏甚至几万伏。

平时可能体会不到，人走过化纤的地毯静电大约是35000伏，翻阅塑料说明书大约7000伏，对于一些敏感仪器来讲，这个电压可能会是致命的危害。

静电学主要研究静电应用技术，如静电除尘、静电复印、静电生物效应等。

更主要的是静电防护技术，如电子工业、石油工业、兵器工业、纺织工业、橡胶工业以及兴航与军事领域的静电危害，寻求减少静电造成的损失近年来随着科学技术的飞速发展、微电子技术的广泛应用及电磁环境越来越复杂，静电放电的电磁场效应如电磁干扰（EMI）及电磁兼容性（EMC）问题，已经成为一个迫切需要解决的问题。

一方面，一些电阻率很高的高分子材料如塑料,橡胶等的制品的广泛应用以及现代生产过程的高速化, 使得静电能积累到很高的程度,另一方面，静电敏感材料的生产和使用, 如轻质油品, 火药, 固态电子器件等, 工矿企业部门受静电的危害也越来越突出,静电危害造成了相当严重的后果和损失。

静电防护基础知识(ESD)培训资料pptx

感应起电
一个带电的物体靠近另一个不带电的物体时，不带电的物体会因为感应而带上相反的电荷。
摩擦起电
两个物体相互摩擦时，一个物体会失去电子，另一个物体会得到电子，导致两个物体分别带上正负电荷。
影响静电产生因素
材料性质
不同材料对电子的吸引力不同，因此不同材料
之间容易产生静电。
环境湿度
湿度越低，空气越干燥，静电越容易产生。
本次培训总结
静电防护基础知识(ESD)的重要性
通过本次培训，我们深入了解了静电防护在电子制造、半导体产业等领域中的重要性，以及静电对产品和设备可能造成的潜在危害。
静电防护原理与方法
我们学习了静电的产生、积累和放电原理，以及如何通过接地、使用防静电材料、控制环境湿度等方法来有效防止静电危害。
实际操作与案例分析
防静电意识。
案例三：环境静电干扰问题解决
环境静电产生原因
干燥空气、摩擦、流动等导致环境中电荷积累。
干扰表现
影响电子设备正常工作，造成数据传输错误或系统崩溃。
解决方法
使用加湿器提高环境湿度，采用防静电地板、墙面和天花板装修材料，对环境中可能产生静电的物品进行接地处理，加强人员防静电培训和管理。
06 总结与展望
静电材料，提高静电防护的效果和便利性。
03
静电防护标准与法规的完善
随着静电防护领域的不断发展，相关标准和法规也将不断完善，推动静
电防护工作的规范化和普及化。
持续学习与实践建议
深入学习静电防护专业知识
建议参加更高级别的培训课程或研讨会，深入学习静电防护的专业知识和最新技术动态。
实践操作与经验积累
通过参与实际项目或模拟演练，不断积累静电防护的实践经验和操作技能。

ESD防护基础知识详解

从泡沫塑料中取出DIP 从塑料包装中取出PCB
用泡沫塑料包装PCB
第二部分 ESD防护技术
一.ESD防护的必要性
由于器件集成度的不断提高，电路密集度更高，致使其耐击穿电压愈来愈低。静电在电子工业中被称为“看不见的敌人，无处不在的杀手”。一般情况下，几千伏的静电电压不易被人体感知，人体能感觉到静电电击时的静电电压一般在3KV－4KV以上，在5KV以上静电电压才能看到静电放电火花，然而一般器件可能早已损坏。对静电的防护主要应致力于防患于未然，对ESD进行综合防护。
十、静电放电损伤
右图是ESD对电子元件的损害，箭头所指处为静电放电后造成的“爪型脚”，使集成电路部分损坏。（该图放大320倍）
十一、ESD损伤的失效模式
1.即时失效：又称为硬击穿或突发性完全失效, 它是器件的一个或多个电参数突然劣化, 完全失去规定功能的一种失效。 2.延时失效：如果带电体的静电位或存贮的静电能量较低，仅能供给短暂发生的局部击穿能量，或ESD回路有限流电阻存在，一次 ESD脉冲不足以引起器件发生突发性完全失效，但它会在器件内部造成轻微的损伤，使器件的性能劣化或参数指标下降，降低了器件抗静电的能力、使用可靠性与寿命，使其运行一段时间后，出现故障而不能正常工作。
二.人体带电电位与静电电击程度的关系
位(伏) 电击程度
1000 2000 2500 3000 4000 5000 完全无感觉手指外侧有感觉。但不疼有针触的感觉，有哆嗦感，但不疼有被针刺的感觉，微疼有被针深刺的感觉，手指微疼从手掌到前腕感到疼
备注
䦋㌌㏒㧀낈ᖺ琰茞ᓀ㵂Ü 发出微弱的放电声䦋㌌㏒㧀낈ᖺ琰茞ᓀ㵂Ü 䦋㌌㏒㧀낈ᖺ琰茞ᓀ㵂Ü 见到放电的微光指尖延伸出微光

ESD静电防护知识及标准

ESD静电防护知识及标准静电工作服GB 12014-89
3、产品成批量生产，每批不超过500件，全数进行外观质量检验，如其中一项不合格者，应加倍抽样复检，仍不合格者，不准出厂销售。
4、经销单位应销售有“经国家指定的防护用品质量检验”的合格证的产品，使用单位必须购置有产品合格证的产品，并经安全技术部门验收后，方准使用。
ESD静电防护知识及标准
ESD静电防护知识及标准

保护远离静电源传导性的屏蔽盒、袋或包止ESD穿透包装抗静电材料：低充电性可用作包装的中间填充材料静电消散材料：允许电荷通过其表面消散

包装颜色：不要被误导注意：只选用不会污染组件的包装和操作材料
ESD静电防护知识及标准静电工作服GB 12014-89
防静电服装的质量要求
1、外观要求无破损、斑点、污物以及其他影响服用性能上的缺陷。 2、防静电性能：每件防静电服的带电电荷量、耐洗涤性能，必须符合下表的要求。
A级
带电荷量耐洗时间＜0.6 μC/件 ≥33.0 h
B级
＜0.6 μC/件 ≥16.5 h
ANSI/ESD S20.20静电控制
1-1 人员接地要求：当处理静电放电敏感物件时，所有人员应与接地点或专用接地点相连接。当人员坐在有静电放电防护的工作台时，他们应通过腕带系统被连接到共同接地点。原则：测试记录并保存检测实施功能正常鞋及静电放电防护地板
ESD静电防护知识及标准静电工作服GB 12014-89
静电工作服
本国标规定了防静电工作服（以下简称防静电服）的质量要求、安全性能、检验规则、标志和包装等。引用标准 GB 1335 服装号型系列 GB 2668 男女单服上衣规格系列 GB 2669 男女单长裤规格系列 GB 2828 逐批检查计数抽样程序及抽样表（适用于连续批的检查） GB 3923 机织物断裂强力和断裂伸长的测定（条样法） GB 4288 家用电动洗衣机 GB 4385 防静电胶底鞋、导电胶底鞋安全技术条件

ESD静电防护知识大全

半导体破坏率的分配：
59%都是由静电引致的
ESD
资料由Semiconductor Reliability提供 (March,1993)
静电放电的破坏
静电对集成电路的损伤主要表现为：
芯片内热二次击穿金属喷镀熔融介质击穿表面击穿体积击穿等
最后综合表现为功能故障甚至造成人身伤害。
静电放电的破坏
防静电知识介绍
问答题：
车间防静电线主线应用多粗的为合格？主线对地电阻在多少范围内为合格？防静电环对地电阻是否越小越好？防静电服的防静电原理是什么？如何检定？防静电胶袋如何检定是否合格？
防静电警示标志
对静电敏感不得接近
ESD敏感标志
防护措施已到位
ESD保护标志
静电控制四大原则
1 把静电控制体现到设计中 2 坚持预防为主，消除产生静电的过程 3 安全地泄放或中和静电 4 实时检测生产进程与环境
静电敏感度(单位 kV) 0.1-0.2 0.14-1.0 0.1-0.3 0.25-2.0 0.05-0.5 0.2-1.0 0.03-1.8 0.3-2.5 0.68-1.0 0.3-2.5 0.38-7.0 <10.0
一般现象的静电值：
静电产生的方法
静电电压(V)
10%RH 40%RH 55%RH
静电消除器采用电晕放电的原理，通过高压电源产生器将输入电压(220V交流电)升至7KV-10KV交流或直流高压作用在离子针上，将空气分子电离产生平衡稳定的正负离子以中和带电物体，同时气流吹除带电灰尘。
静电防护电压应小于200V
3类：4000V~15999V
N类：16000V以上，非静电敏感元器件
MOTOROLA通信设备选用的敏感器件，其敏感性范围大多数为0类~N类共存混装于印制电路板上，故对其的静电防护必须按 0类静电敏感器件进行。
