、柴油机安装作业指导书解析
柴油机拆装与实操指导书
柴油机拆装与实操指导书能源与动力工程学院动力工程实验室一、实验目的根据教学进度的安排和专业课程的需求，热能与动力工程专业的学生在进入专业学习的开始，应当了解和掌握柴油机的结构、各系统的组成和功能、柴油机拆装的程序、它们之间的运动关系和配合间隙、专用工具和测量仪表的使用、柴油机技术参数的检查与调整、常见故障分析与排除等内容；学生通过实验是将以前掌握的基础知识与典型的动力机械结合起来，在这里能够得到实践；同时也是学生拓展知识、开阔视野、理论与实践相结合的实际应用。
实验主要目的就是对学生进行专业技术知识的传授和学生动手能力的培养。
二、实验的项目和内容（一）实验的项目有：1．学生以小组为单位，拆卸一台缸径为Ф250、或Ф240、或Ф300的6缸船舶柴油机，按系统进行零部件分解、清洗与测量，然后再组装起来。
柴油机进行必要的参数检查与调整，包括配气正时检查、气阀间隙检查与调整、供油提前角检查与调整、喷油器启阀压力检查与调整和雾化试验、增压器拆装间隙等参数，使柴油机处于相对完好的状态。
2．学会正确使用外经千分尺、内经百分表、塞尺等量具，分别测量气缸套、活塞、活塞环、活塞销、连杆轴承大小端、主轴颈、主轴承、曲柄销等零件的实际尺寸，记录各数据并分析出其圆度和圆柱度，再根据测取的数据计算各运动副的配合间隙，查标准进行各运动副的状态分析。
3．正确使用曲轴拐挡表，按规定的曲柄臂测量部位，检查测量曲轴拐挡差。
并进行曲轴轴线的状态分析。
4．进行机械调速器、空气分配器、废气涡轮增压器等部件的拆装。
5．在轮机综合实验室进行实际操作，了解轮机机舱各系统主要设备的基本操作、维护和管理方法，并绘出机舱主要设备布置图。
（二）实验的内容有：1．了解船舶柴油机各系统的总体布置、外部特征和基本概念。
2．了解柴油机主要运动件（曲轴、活塞、活塞环、连杆、轴承）的各部位名称；了解它们的构造特点、动作原理、装配工艺要求。
3．了解柴油机主要固定部件（气缸套、气缸盖、机体、机座）的结构形式特点、材料和安装要求。
柴油发电机作业指导书
柴油发电机作业指导书中石油昆仑天然气利用有限公司2010年11月目录一、范围 (3)二、规范性引用文件 (3)三、术语和概念 (3)四、操作内容 (3)一、启动前检查 (3)二、起动 (4)3、停机 (4)4、停机后的检查 (4)五、紧急停机 (5)五、发电机的保护保养 (5)六、发电机常见故障、原因及处置方式 (6)七、风险提示 (7)八、应急处置 (7)一、范围本作业指导书是为了进一步规范和增强柴油发电机作业管理，使各项工作标准化、规范化、流程化。
二、规范性引用文件一、《施工机械安全技术操作规程第十六册柴油发电机组》DLJS 2-16-1981二、《城镇燃气设计规范》GB 50028-20063、《汽车加油加气站设计与施工规范》GB 50156-2002三、术语和概念一、运行：从事燃气供给的专业人员,依照工艺要求和操作规程对燃气设施进行巡视、操作、记录等常规工作。
二、作业区：燃气设施在运行、维修或抢修作业时，为保证操作人员正常作业所肯定的区域。
3、监护：在对燃气设施运行、保护、抢修作业时,对作业人员进行的监视和保护；或由于其他工程施工等可能引发危及燃气设施安全而采取的监督和保护。
4、事故：已经引发或可能引发伤害、疾病和（或）对财产、环境或第三方造成损害的事件。
五、环境：组织运行活动的外部存在。
包括空气、水、土地、自然资源、植物、动物、人和它们之间的彼此关系。
六、环境影响：全数或部份地有组织的活动，产品或服务给环境造成的任何有害或有利的转变。
7、风险：发生特定危害事件的可能性及事件结果的严峻性。
四、操作内容一、启动前检查（1）检查高压配电柜，肯定停电现象是不是由外电断电引发，其他电器设备有无端障。
（2）检查冷却水是不是加满。
（3）检查柴油油位，油路阀门是不是打开，并应依照柴油及说明书按期改换柴油过滤器。
（4）润滑油油位应处于标尺“L”和“H”之间，并应该依照柴油机的说明书按时改换乳化油及润滑油过滤器。
柴油发电机作业指导书
柴油发机电作业指导书引言概述：柴油发机电是一种常见的发电设备，广泛应用于各种场所，如工厂、商业建造、医院等。
为了确保柴油发机电的正常运行和安全使用，制定一份详细的作业指导书是非常必要的。
本文将从柴油发机电的日常维护、操作注意事项、故障排除、安全防护和环境保护等方面进行详细介绍。
一、日常维护1.1 定期检查机油和冷却液的液位，保持在正常范围内。
1.2 清洁柴油发机电的进气口和散热器，确保散热效果良好。
1.3 定期更换柴油滤清器和空气滤清器，保持发动机的正常运行。
二、操作注意事项2.1 在启动柴油发机电前，确保所有开关处于关闭状态。
2.2 操作人员应熟悉柴油发机电的控制面板和启动程序，严格按照操作手册进行操作。
2.3 长期运行柴油发机电时，要注意监控发机电的温度和压力，及时处理异常情况。
三、故障排除3.1 当柴油发机电浮现故障时，应及时停机并断开电源。
3.2 检查故障代码显示，根据手册进行故障排查，排除故障原因。
3.3 若无法解决故障，应及时联系专业维修人员进行处理，避免造成更严重的损坏。
四、安全防护4.1 操作柴油发机电时，应穿戴好安全防护用具，如手套、护目镜等。
4.2 禁止在运行中的柴油发机电周围进行其他作业，以免发生意外。
4.3 定期组织对柴油发机电的安全培训，提高操作人员的安全意识和应急处理能力。
五、环境保护5.1 柴油发机电的废气排放要符合国家相关标准，避免对环境造成污染。
5.2 定期清洁柴油发机电的废气处理装置，确保其正常运行。
5.3 在废弃柴油发机电时，应按照像关法规进行处理，避免对环境造成不良影响。
结论：通过本文的介绍，可以看出柴油发机电的作业指导书对于确保发机电的正常运行和安全使用至关重要。
惟独严格按照指导书的要求进行操作和维护，才干保证柴油发机电的长期稳定运行，并有效保护环境和人员的安全。
希翼各单位能认真制定和执行柴油发机电的作业指导书，确保设备的正常运行和安全使用。
柴油发电机作业指导书
柴油发机电作业指导书一、引言柴油发机电是一种常见的发电设备，广泛应用于工业、商业和家庭等领域。
为了保证柴油发机电的正常运行和安全使用，本指导书旨在提供详细的作业指导和操作要点，以确保用户正确使用柴油发机电。
二、设备概述柴油发机电由柴油机和发机电组成，其工作原理是通过燃烧柴油产生的能量驱动发机电发电。
柴油发机电具有启动快、运行稳定、噪音低等优点，是一种可靠的备用电源设备。
三、安全操作1. 操作人员必须熟悉柴油发机电的工作原理、结构和操作方法，并遵守相关的安全操作规程。
2. 在操作柴油发机电之前，必须检查燃油、润滑油和冷却水的储备量，确保充足。
3. 在操作柴油发机电之前，必须检查电缆连接是否坚固，电缆是否磨损或者老化。
4. 在操作柴油发机电之前，必须检查发机电周围是否有可燃物品，确保操作环境安全。
5. 在操作柴油发机电期间，禁止将易燃物品放置在发机电附近，以防止火灾事故发生。
6. 在操作柴油发机电期间，禁止将湿手接触发机电或者开关，以防止触电事故发生。
7. 在操作柴油发机电期间，禁止随意拆卸或者更换设备部件，以防止设备损坏或者故障。
四、操作步骤1. 启动柴油发机电：a. 检查燃油、润滑油和冷却水的储备量，确保充足。
b. 打开柴油发机电的电源开关，将控制开关设置为“启动”位置。
c. 按下启动按钮，启动柴油发动机。
d. 当柴油发机电启动后，观察仪表盘上的指示灯，确保各项参数正常。
e. 检查发机电的输出电压和频率，确保符合要求。
2. 住手柴油发机电：a. 将控制开关设置为“住手”位置。
b. 等待柴油发机电住手运行后，关闭电源开关。
五、日常维护1. 定期检查柴油发机电的燃油滤清器和空气滤清器，及时清洗或者更换。
2. 定期检查柴油发机电的润滑油和冷却水，确保其质量和储备量。
3. 定期检查柴油发机电的电缆连接，确保坚固可靠。
4. 定期清洁柴油发机电的外壳和散热器，保持设备的散热效果良好。
5. 定期检查柴油发机电的电源开关和控制开关，确保其正常工作。
柴油机机座总体装配作业指导书
柴油机机座总体装配作业指导书
机型：
工程编号：
卡编号：
柴油机机座总体装配作业指导书
（适用第台）
编制：校对：审核：批准：会签：
技术科.
作业指导书1.装配前的准备
（1）、施工前应备齐有关资料
产品图纸及技术文件。
操作工艺书。
金属结构焊接清单。
产品检验项目要求。
（2）、熟悉有关图样，工艺文件及工装夹具的使用性能。
(3)、施工场地及必要的工具准备和其他准备。
选择合适的装配平台及平台四周设备。
平台不平度≤2mm（10m范围）
工装设备应定期检测并随时修正。
（4）复核上道零件，检查零件毛坯状态是否满足工艺要求，检验要素：
①合格炉批号钢印标记。
②厚度，外形。
零件外形与设计允许差：
重要尺寸≯1mm
次要尺寸≯2mm
在不违反设计，不影响产品功能时，按下述标准执行：
③切割边及坡口质量。

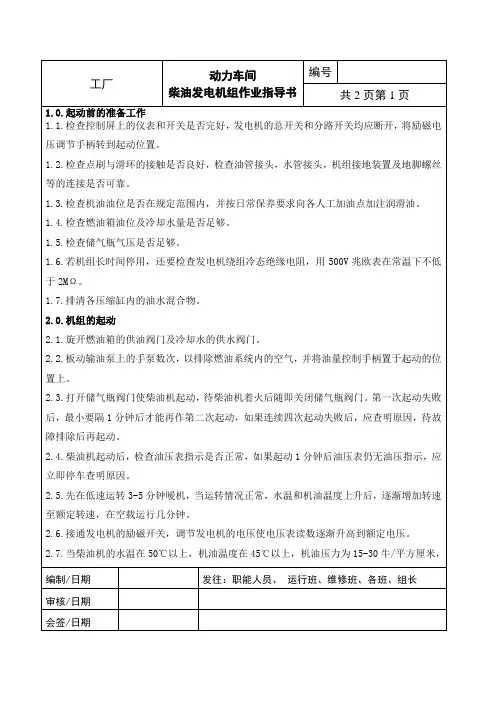

柴油发电机组作业指导书
4.5.柴油机在运转中遇到下述情况之一，应紧急停车：
4.5.1.机油压力突然下降；
4.5.2.柴油机出现异常声音；
4.5.3.飞轮松动出现摇摆现象；
4.5.4.柴油机飞车；
4.5.5.柴油机管路断裂；
4.5.6.柴油机温度急剧上升；
2.6.接通发电机的励磁开关，调节发电机的电压使电压表读数逐渐升高到额定电压。
2.7.当柴油机的水温在50℃以上，机油温度在45℃以上，机油压力为15-30牛/平方厘米，
编制/日期
发往：职能人员、 运行班、维修班、各班、组长
审核/日期
பைடு நூலகம்会签/日期
工厂
动力车间
柴油发电机组作业指导书
编号
共2页第2页
并且机组各部位工作情况均为正常后，才允许接通发电机总开关，逐渐增加负载。
2.3.打开储气瓶阀门使柴油机起动，待柴油机着火后随即关闭储气瓶阀门。第一次起动失败后，最小要隔1分钟后才能再作第二次起动，如果连续四次起动失败后，应查明原因，待故障排除后再起动。
2.4.柴油机起动后，检查油压表指示是否正常，如果起动1分钟后油压表仍无油压指示，应立即停车查明原因。
2.5.先在低速运转3-5分钟暧机，当运转情况正常，水温和机油温度上升后，逐渐增加转速至额定转速，在空载运行几分钟。
3.7.不能让水、油或金属碎屑进入发电机或控制屏内部。
3.8.使用过程中应有记录，记载有关数据以及停机时间、原因、故障的检查及修理结果等。
4.0.机组的停车
4.1.机组停车前应作一次全面的检查，了解有无不正常现象或故障以便停车后进行修理。
4.2.停车前应将储气瓶内充足压缩空气。
(完整)柴油发电机作业指导书
柴油发电机作业指导书0/ 19张家口天然气有限公司2018年04月目录一、范围 (2)二、职责 (3)三、主要技术参数 (3)四、柴油发电机组的启动时间 (3)五、操作内容 (4)六、参数记录 (9)七、风险提示 (9)八、发电机的维护保养 (10)九、发电机常见故障、原因及处理方法 (15)1/ 19一、范围为了保证柴油发电机的正常运行维护和保养，达到应张公司各场站正常供电的目的，制定本文件.本文件规定了柴油发电机的操作步骤及维护和保养。
2/ 19本文件适用于应张公司各场站柴油发电机的操作、维护.二、职责1、生产运行部负责柴油发电机组操作和维护保养的技术指导。
2、各场站值班人员负责柴油发电机组的日常操作及维护保养工作。
三、主要技术参数四、柴油发电机组的启动时间1、试运行，长时间不停电时，每两周进行一次空载运行（20~30分钟)，检查并补充燃油、润滑油、冷却水和蓄电池电液至要求位置。
2、停电后，值班人员需检查配电柜,确定停电现象是否由外电断电引起,其他电器3/ 19设备有无故障。
若市电停电,需电话联系供电部门确定恢复供电时间，若半小时内不能恢复供电则启用发电机组.五、操作内容1、启动前检查和准备（1）操作人员必须懂得柴油发电机组的工作原理，培训合格后上岗。
(2)正确穿戴安全帽、耳塞等劳动保护用品。
(3）全面检查各连接、紧固及操作部件是否连接牢固，检查电气连接部分接头是否牢固、可靠，负载开关处于断开状态。
（4）检查散热水箱水位是否足够，液面不低于盖下5cm,否则加满清洁的冷却水(防冻液）。
（5）检查机油的油位存量及污浊情况,油位应在油位标尺的L—H之间，机油变质或者太脏应更换。
（6）检查柴油箱油位，如油位低于规定值（三分之一桶）,应及时补充。
(7）检查蓄电池组电压是否正常，连接蓄电池。
（8)确认断开市电总开关.2。
1、首站清管站发电机的起动4/ 19（1）当完成发电机起动前的检查工作，并确认所检查的项目全部无误后,方可启动发电机。
柴油发电机作业指导书
柴油发电机组作业指导书1范围本作业指导适用于丰润电厂柴油发电机组的检修、试验工作。
2 本作业指导书涉及的资料和图纸柴油发电机组技术说明书柴油发电机组使用说明书柴油发电机组电气图纸3 安全措施严格执行《电业安全工作规程》。
4 备品备件清单5 修前准备5.3 工作准备5.3.1工器具已准备完毕，材料、备品已落实。
5.3.2作业文件已组织学习，工作组成员熟悉本作业指导书内容。
5.3.3工作票已履行开工手续。
5.3.4其他检修该设备需要做的其他准备。
6 检修工序6.1 柜体内检查及清扫6.1.1控制柜内应清洁无尘，接线应无机械损伤，端子压接应紧固。
6.1.2检查前应先断开直流电源，后断开交流电压。
6.2一般性外观检查6.2.1 控制柜内外部清洁积尘。
6.2.2检查小开关及按钮、指示灯是否良好。
6.2.3检查各控制部件连线是否连接好。
各插接线是否插接紧固。
6.2.4 控制柜内端子排螺丝是否拧紧，配线连接良好。
6.3 绝缘检查用1000V兆欧表摇测，要求大于1MΩ测试后，应将各回路对地放电。
6.3.1测交流电压回路对地绝缘6.3.2测交流电流回路对地绝缘6.3.3测控制电源回路对地绝缘6.4 IG－CU控制器开入信号检查检查前应先合上交流电压，后合上直流电源。
6.4.1 DCS启动信号BI16.4.2 DCS停机信号BI16.4.3 GCB开关合闸位置信号BI26.4.4 MCB开关合闸位置信号BI36.4.5远程紧急停机BI46.4.6远程故障复位BI56.4.7保安段故障不启动BI66.4.8远程手动BI76.4.9远程启动测试BI86.4.10远程带载测试BI96.5 IG－CU控制器开出测试6.5.1启动控制信号BO1 驱动继电器K16.5.2燃油供油信号BO2 驱动继电器K26.5.3润滑油压力低BO3 驱动继电器K36.5.4机组超速BO4 驱动继电器K46.5.5三次启动失败BO5 驱动继电器K56.5.6冷却液高温BO6 驱动继电器K66.5.7发电电压异常BO7 驱动继电器K76.5.8故障跳闸BO8 驱动继电器K86.5.9润滑油压力低预警BO9 驱动继电器K96.6 IG－I／O M控制器开出测试6.6.1冷却液高温预警BO1 驱动继电器K106.6.2非自动状态BO2 驱动继电器K116.6.3冷却液低液位BO3 驱动继电器K126.6.4发电合、分闸命令BO4 驱动继电器K136.6.5保安段合、分闸命令BO5 驱动继电器K146.6.6逆功故障BO6 驱动继电器K156.6.7机组运行正常BO7 驱动继电器K166.6.8机组公共警告BO8 驱动继电器K176.7IG－I／O M控制器开入信号检查6.7.1应急！！（紧急停机）BI16.7.2保安段故障（闭合正常）BI46.7.3GCB开关按钮BI56.7.4润滑油压力低BI66.7.5冷却液高温BI76.7.6冷却液低液位BI86.8 机组上传DCS开关量信号检查6.8.1机组自动状态(短接X2:1、X2:2)6.8.2机组综合报警(短接X2:3、X2:4)6.8.3机组停机报警(短接X2:5、X2:6)6.8.4机组运行(短接X2:7、X2:8)6.8.5机组三次启动失败(短接X2:9、X2:10)6.8.6 QG合闸信号(短接X2:11、X2:12)6.9 机组上传DCS测量信号检查加量测试前拆开端子至相应变送器的连线6.9.1柴油发电机电压信号(X2:31、X2:32端子间加4-20mA)6.9.1柴油发电机A相电流信号(X2:33、X2:34端子间加4-20mA)6.9.1柴油发电机B相电流信号(X2:35、X2:36端子间加4-20mA)6.9.1柴油发电机C相电流信号(X2:37、X2:38端子间加4-20mA)6.9.1柴油发电机频率信号(X2:39、X2:40端子间加4-20mA)6.9.1柴油发电机有功功率信号(X2:41、X2:42端子间加4-20mA)7柴油发电机组试机在各工序结束后，检查柴油发电机组无任何异常告警信号。
柴油发电机组安装作业指导书
柴油发电机组安装作业指导书1目的为确保柴油发电机组的施工安装符合施工图纸、施工规范、合同要求的质量标准，以期顺利完成公司承建的工程项目。
特制定本施工作业指导书，在施工操作中做到有章可循，规范施工，实现工程质量合格率达到100%的质量目标。
2范围适用于高速公路收费站、服务区等站区的配电房柴油发电机组安装，房建施工单位负责发电机组基础施工和送排风口的施工。
3职责公司从事高速公路供配电系统施工的相关人员必须严格遵守本作业指导书。
4执行依据《公路工程质量检验评定标准》第二册机电工程JTGF80/2-2004《建筑电气工程施工质量验收规范》GB50303-20025作业程序（1）依据设计图纸及招标文件要求，由业主单位组织，房建监理、房建施工单位、机电监理、机电施工单位共五方，对房建施工单位施工完成的发电机机组基础进行全面验收。
验收主要包括尺寸、预留预埋、基础强度等，验收合格方可接受施工界面进场进行施工安装作业。
（2）利用汽车吊、叉车及辅助用的原木、撬杠等将发电机组平稳可靠的放在基础上，然和根据设计图纸的位置放样定点，完成机组底座的安装位置固定。
（3）对柴油发电机房下列导电金属做等电位联结：①发电机组的底座。
②日用油箱支架。
③金属管，如水管、通风管等。
④钢结构建筑的钢柱（如有时）。
⑤钢门（窗）框、百叶窗、有色金属框架等。
⑥在墙上固定消声材料的金属固定框架。
⑦配电系统PE线。
（4）发电机的外壳、电器控制箱（屏、台）的箱体，电缆桥架、敷线钢管，固定电器支架等与PE线可靠连接。
（5）发电机房的布置按图纸进行，并做到：①蓄电池组和柴油发电机组自带油箱与机组成套安装。
②装有减振器时，所有连接件，如排烟管、油管、水管等必须采用柔性连接。
③排烟管的柔性连接严禁用作弯头和补偿管道安装误差。
④排烟管、消声器安装时，用E4303焊条焊接，焊缝高度“K”为被焊件之薄件厚度，管内介质温度t≤550℃时，支架表面除锈后，涂两遍醇酸底漆，两遍醇酸磁漆。
柴油发电机作业指导书
柴油发机电作业指导书引言概述：柴油发机电是一种常见的发电设备，其作业指导书对于正确操作和维护发机电至关重要。
本文将从五个大点出发，详细阐述柴油发机电作业指导书的内容和重要性。
正文内容：1. 操作指导1.1. 启动和住手发机电1.2. 调节发机电负载1.3. 定期检查发机电运行参数1.4. 处理常见故障和应急情况1.5. 安全操作注意事项2. 维护指导2.1. 定期更换机油和滤清器2.2. 清洁和维护冷却系统2.3. 检查和调整发机电的电气系统2.4. 检查和保养燃油系统2.5. 定期清洁和维护发机电外壳和附件3. 环境保护指导3.1. 合理使用燃油和润滑油3.2. 控制废气排放3.3. 妥善处理废弃物和废水3.4. 定期进行环境保护培训3.5. 遵守相关环保法规和标准4. 性能监测指导4.1. 定期进行发机电性能检测4.2. 分析和记录发机电运行数据4.3. 根据性能监测结果进行调整和维护4.4. 建立性能监测报告和档案4.5. 配备适当的监测设备和工具5. 安全事故预防指导5.1. 建立安全操作规程和流程5.2. 培训操作人员和维护人员5.3. 定期进行安全检查和维护5.4. 加强安全意识和应急准备5.5. 及时处理安全事故和故障总结：柴油发机电作业指导书对于正确操作和维护发机电起到了至关重要的作用。
通过操作指导、维护指导、环境保护指导、性能监测指导和安全事故预防指导，可以确保发机电的正常运行和延长使用寿命。
在操作和维护过程中，必须严格按照指导书的要求进行操作，同时加强安全意识和应急准备，以防止安全事故的发生。
惟独正确使用和维护发机电，才干保证其高效、安全地为我们提供电力。
柴油发电机作业指导书
柴油发电机作业指导书一、引言柴油发电机是一种常用的发电设备，广泛应用于工业、农业、建筑等领域。
为了保证柴油发电机的正常运行和安全使用，本文将提供一份详细的作业指导书，以帮助操作人员正确操作柴油发电机。
二、设备概述柴油发电机由柴油机和发电机组成。
柴油机是通过燃烧柴油产生动力的内燃机，发电机则将柴油机产生的动力转化为电能。
柴油发电机具有功率大、运行稳定、维护方便等特点。
三、安全注意事项1. 操作人员应熟悉柴油发电机的基本结构和工作原理，并严格按照操作规程进行操作。
2. 在操作柴油发电机之前，应检查燃油、润滑油、冷却水等是否充足，确保发电机正常运行。
3. 操作人员应穿戴好个人防护装备，如安全帽、防护眼镜、防护手套等。
4. 在操作柴油发电机时，禁止吸烟、使用明火等火源。
5. 发现任何异常情况，如异响、冒烟等，应立即停止使用并报告维修人员。
四、操作步骤1. 启动柴油发电机前，先检查油箱中的燃油是否充足，并确保燃油管路畅通。
2. 打开柴油发电机的控制面板，按照指示操作开关，将发电机切换到手动模式。
3. 按下柴油发电机的启动按钮，待发电机启动后，观察仪表盘上的指示灯和指针是否正常。
4. 如果发现异常情况，应立即停止发电机并检查故障原因。
5. 发电机正常启动后，调整发电机的负荷，使其适应实际用电需求。
6. 在运行过程中，定期检查发电机的运行状态，如温度、压力、电压等，确保发电机正常运行。
7. 使用完毕后，先将发电机的负荷调整为最小，然后按下停机按钮，待发电机停止运行后，关闭控制面板。
五、维护保养1. 定期更换柴油发电机的机油、滤清器等易损件，保证发电机的正常运行。
2. 清洁柴油发电机的外壳和散热器，防止灰尘堵塞影响散热效果。
3. 定期检查柴油发电机的电缆、接线端子等是否松动，确保电气连接可靠。
4. 柴油发电机长时间不使用时，应定期进行保养和检查，防止发生故障。
六、故障排除1. 如果柴油发电机无法启动，首先检查燃油是否充足，燃油管路是否堵塞。
30KW柴油发电机组装车作业指导书
4
30KW 柴油机发电机组装车作业指导书
序号 作业项目 工具及材料
作业程序及标准
作业图示
小功率柴 4.1 安装柴油发电机组，要求各部螺母
油机检修专 紧固无松动。（图 4）
4
4.安装柴油 用工具、 17mm 棘轮
发电机组 扳手、24mm
4.2 机架胶垫紧贴无缝隙。 4.3 悬吊螺栓涂打防松标记。
柴油机发电机组作业指导书
类别：D 级修 系统：柴油发电机组
部件：30KW 柴油机
30KW 柴油机发电机组装车作业指导书
适用车型：25B、22
作业人员：内燃钳工 2 名、行车司机 1 人、叉车司机 1 人
作业时间：60 分钟/台
工装工具：
作业材料：
1.小功率柴油机检修专用工具、17mm 棘轮扳手、24mm 棘轮扳 24mm 和 17mm 配套螺母、、螺杆、平垫、弹垫。
手、手电筒、钢丝绳、行车、叉车
作业场所：发电车检修基地
环境要求：通风、自然采光良好
操作规程：
参考资料： 1.《客车空调三机检修及运用管理规程》(铁辆函[1994]192号) 安全防护及注意事项：
警告—1.柴油发电机组吊装过程中做好呼唤应答。 2.柴油发电机机及附属配件安装过程中防止挤压伤和砸伤。 3.做好废旧螺母螺杆的回收和清理。
2
30KW 柴油机发电机组装车作业指导书
序号 作业项目 工具及材料
作业程序及标准
作业图示
用钢丝将柴油发电机组外架固定，挂在
行车吊钩，利用行车将柴油发电机组送
2.行车吊装
至指定位置。（图 2）
2 柴油发电 钢丝绳
劳动安全风险点： 小心——禁
机组
止人员在行车下方行走
【精品】柴油机安装说明书
重庆---康明斯855和K系列柴油机安装说明书重庆---康明斯PT船用柴油机安装说明书1 简介 (1)2 柴油机用途 (1)2.1 船用持续额定功率 (1)2.2 船用中等持续额定功率 (1)2.3 游览型和轻载商用船额定功率 (2)3 可调距螺旋桨 (2)4.1 柴油机底座 (2)4.2 安装位置 (3)4.3 柴油机安装角度 (4)4.4 柴油机的刚性支承 (5)4.5 柴油机的弹性支承 (7)4.6 传动轴系 (7)4.7 螺旋桨的对中 (8)5.1 皮带驱动装置 (10)5.2 前端功率输出离合器 (12)5.3 液压泵驱动装置 (14)5.4 机构式转速表传动装置 (14)6 排气系统 (14)6.1 干式排气系统 (15)6.2 湿式排气系统 (19)6.2.1 喷射水 (19)7 冷却系统 (24)7.1 基尔(Keel)冷却器 (29)7.2 基尔冷却器的定位 (30)7.3 膨胀水箱 (31)7.4 柴油机的放气口 (31)7.5 补水管路 (32)7.6 淡水冷却器冷却 (33)7.7 水加热器和舱式加热器 (37)7.8 管路布置 (37)8 空气进气系统和机舱的通风 (38)8.1 机外安装的空气滤清器管路 (39)9 燃油系统 (43)9.1 燃油箱高于曲轴中心线0-1.6m(0-5英尺) (46)9.2 燃油箱高于曲轴中心线1.6-8m(5-25英尺) (46)9.3燃油箱低于曲轴中心线1.6m(5英尺) (48)9.4 阀 (48)9.5 燃油管路 (51)9.6 双联燃油滤器 (51)10 起动和电气系统 (51)19.1 起动回路线路 (55)10.2 发电机的线路 (56)10.3 电压范围 (56)10.4 系统的线路 (56)10.5 导线线路的确定 (56)10.6 仪表控制台 (57)10.7 屏蔽接地系统 (58)10.8 无线电干扰抑制 (58)10.9 空气起动系统 (59)10.9.1 空压机 (59)10.9.2 空气管路 (59)10.9.3 空气罐尺寸 (61)10.9.4 空气起动装置油滑器 (61)10.9.5 空气起动马达 (61)11 润滑系统 (62)11.1 柴汪机曲轴箱勇气孔 (65)11.2 机油压力表 (65)11.3 机油温度表 (66)11.4 软管的排列 (66)11.5 双联滤器 (66)11.6 应急滑油系统 (67)1简介本手册被指定为采用PT燃油系统的重庆康明斯船用柴油机的安装指南。
300KW柴油发电机组装车作业指导书
蚀过限，剩余厚度不足原厚度三分之二时
抽油小车、 截换或更换，破损者更换或加筋，并上防
扳手、管钳、 锈漆。[图5]
检查油箱 钢丝刷、铁 3.4 检查悬吊装置配件齐全，作用良好；吊 3 箱体、悬 铲、钳工工 颈须无裂纹、开焊、变形，螺栓螺母无破
吊装置 具探伤仪 损、松动，不良者更新。
图5
器、油盆、 3.5 检查通气孔、防浪隔板。通气孔应畅通、
第 1 页 共8页
300KW 柴油发电机组装车作业指导书
序号 作业项目 工具及材料
作业程序及标准
作业图示
叉车、天车、
梅花扳手、
套筒扳手、
活动扳手、 1.1 作业者须穿戴好防护劳保用品。
钳子、十字 1.2 检查确认工具及材料齐全，确认量具及
改锥、一字 材料齐全，测量量具须良好，并在计量有
1
1.作业前 准备
活动扳手、 的各安装座，将油腻、污垢清除。
钳子、十字 2.2 全面清理和检查各附属装置，防止其影
响机组吊装作业。
2
2.装车前 改锥、一字 2.3 用高度游标卡尺校正安装平面。 准备 改锥等、高 2.4 复查有关检修记录，确保故障均得以解
压风泵、运 决. 2.5 将机组用行车吊入移动小车后推出试
输小车、配 验间。[图 4]
3
检查油箱 箱体、悬
钢丝刷、铁 牢固无漏泄。
铲、钳工工 3.13 检查车顶盖密封胶条，各部配件齐全、 作用良好安装牢固
吊装置 具探伤仪 3.14 安装顶排电机及风扇，并按分解时的
器、油盆、 相序记号（线号），接好电力线。
3.15 安装车顶盖，拧紧螺钉。
图7
手电筒
第 8 页 共8页
300KW 柴油发电机组装车作业指导书
KTA19-G2型柴油机组装作业指导书
作业指导书KTA19-G2型柴油机组装目录一、作业介绍............................................ 页码二、作业流程图.......................................... 页码三、作业程序、标准及示范................................ 页码作业前准备 ............................................................................................ 页码安装曲轴后油封..................................................................................... 页码安装飞轮 ................................................................................................ 页码安装曲轴前油封及减震器 ..................................................................... 页码安装气缸盖总成..................................................................................... 页码安装喷油器 ............................................................................................ 页码安装摇臂室 ............................................................................................ 页码安装摇臂组成及调整气门、喷油器 ..................................................... 页码安装摇臂室盖 ........................................................................................ 页码安装中冷器 ............................................................................................ 页码组装PT泵 .............................................................................................. 页码安装水泵 ................................................................................................ 页码安装排气管及增压器............................................................................. 页码安装其他零部件..................................................................................... 页码完工整理 ................................................................................................ 页码四、工装设备、检测器具及材料 ............................ 页码一、作业介绍1．作业地点：2．适用范围：适用于KTA19-G2型柴油机D级修程组装作业。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
海油发展油建公司操作文件版本号 C修改号 1柴油机安装作业指导书编号OCEC-WI-EI-004发布日期：2013年09月01日第1页，共8页1 目的和适用范围1.1 本作业指导书的目的是对柴油机常规安装过程进行控制，确保按照合同的技术要求对柴油机进行安装，以保证设备满足客户的使用。
1.2 本作业指导书适用于油建公司所属各单位承担的各类型的柴油机安装过程的控制。
2 引用标准2.1 厂家发电机组设备安装技术指导书2.2 SY/T 0080－93油气田柴油发电机组设计规范2.3 CB/T3624－1994柴油发电机组安装质量要求2.4 《柴油发电机组通用技术条件》GB2820-902.5 《船舶柴油发电机组原动机修理技术要求》GB3364-912.6 GB/T 7184-1987中小功率柴油机振动测量方法2.7中华人民共和国电力行业标准《电力设备预防试验规程》DL/T5962.8部颁《电测量仪表、仪器检定规程》3 术语和定义3.1安装----使新型的设备安装到完全可使用状态，并符合有关标准要求的活动。
3.2调试----使安装的设备处于完全可使用状态。
4 工作内容4.1 现场施工前的准备4.1.1 现场勘察，了解设备安装现场具体情况，满足安装设备技术要求。
4.1.2 核实作业现场是否满足工作要求。
4.1.3 施工方法确认：针对本次项目的特点，结合施工方案、施工安全教育内容，施工是否有保证，采取何种工作方式更可靠，结合现场实际情况，对施工方案安全措施不合理处进行调整，调整后的施工方案、安全措施应通过项目经理/安全监督的认可。
4.1.4 施工安全确认：确认施工中已提出的施工安全隐患是否排除，对不能及时排除的安全隐患，但可能造成重大事故隐患的可疑点，可暂停施工，做好文字记录，并及时通知有关责任人，对存在隐患又要进行施工的环境、施工点，要及时提出意见，并通知现场责任人，通过多方努力采取必要的保护措施。
在施工中如果出现事故，要有应急的补救方法和措施，把事故危害降低到最低，这些方案措施必须经项目经理的认可同意后方可进行施工。
4.1.5 拆卸的管线口，应用盲板封堵以起安全作用。
4.2拆卸组装过程中注意事项（新安装设备有可能要拆卸管线）4.2.1 不要将密封面/易损面放在地板或过硬的东西上面。
4.2.2 不要将拆下来的零配件放到不安全的环境。
4.2.3 如果安装时间较长，应将零配件涂上油，以防生锈。
4.2.4 拆卸时应作装配记号，以便重新安装。
4.2.5 拆卸时应防止重的或长的零件变形。
或将它们放在适当的支架上，避免由于自重而变形。
4.2.6 提升时应保持稳定。
当移动一个重的零件时，要保持平衡。
不平衡的提升将不仅损坏零件，而且会给工人造成严重的危险。
4.2.7 应用轻质油或柴油清洗零配件，碱性溶液将损坏某些零件，因此不应该使用这些溶液。
4.2.8 应用毛质软刷或棉布清除所有沉积物，以免刮伤表面。
4.2.9 安装前应该用压缩空气吹除所有通道和油道。
4.2.10 拆下的附属管线和冷却器应用空气吹净并做用芒板芒死。
4.2.11 必须按技术要求紧固转动零件。
4.2.12 螺栓应按技术要求拧紧，为了满足垫片的密封性能，应对称拧紧螺栓。
4.2.13 该注入润滑油或油脂。
在需要注入的地方，应注入必需量的润滑油或油脂（滑油的标准必须是符合厂家的要求）。
4.2.14 所涉及的螺栓拧紧扭矩值应优先按厂家提供的技术规范。
4.3 控制保护系统（仪表电器）4.3.1 应急继电保护停车检查。
4.3.2 超速停车检查。
4.3.3 高/低润滑油压力报警停车检查。
4.3.4 高／低油温度报警停车的检查。
4.3.5 高/低水压报警停车检查。
4.3.6 高／低水温报警停车的校验检查。
4.4 柴油机组试机方案根据柴油机设备安装与试验，安全危害因素调查，针对可能出现的安全隐患，为确保试机过程的安全顺利，特拟定以下方案必需进行的：①再一次检查安装项目数据并校对是否符合设备技术手册的要求.②试机前的各项目的准备工作。
③制定试车大纲。
4.4.1 试机前的检查（满足建造船舶机舱内所有灭火设施的要求）4.4.1.1 冷却水系统4.4.1.1.1 膨胀水箱的检查，不足时添加，确认水位到位。
4.4.1.1.2 各冷却水阀门开启，确认机体排空／水量充足。
4.4.1.1.3 各水管线阀门、法兰处，确认无渗漏。
4.4.1.1.4 海水进、出口阀门，确认开启。
4.4.1.1.5 淡水冷却器，空气冷却器, 确认无渗漏。
4.4.1.2 润滑油系统4.4.1.2.1 润滑油液位，确认油尺刻度在规定刻度线以上。
4.4.1.2.2 各油管线阀门、法兰处，确认无渗漏。
4.4.1.2.3 滑油滤器、滑油冷却器，确认无渗漏。
4.4.1.2.4 复检油尺刻度，不足时添加。
4.4.1.3 燃料系统4.4.1.3.1 打开燃油阀及旁通阀，放空柴油粗、细滤器及管线内的空气。
4.4.1.3.2 柴油管线、阀门、法兰，确认无泄漏。
4.4.1.4 启动系统4.4.1.4.1 开启启动空气罐阀门，确认系统压力达到规定值。
4.4.1.4.2 各管线、法兰、接口处, 确认无泄漏。
4.4.1.5发电机的检查4.4.1.5.1 检查发电机固定螺栓是否满足技术要求。
4.4.1.5.2 检查发电机法兰与飞轮连接螺栓和锁片是否满足技术要求。
4.4.1.6 其他项目4.4.1.6.1 手动盘车，要求灵活、无卡阻现象。
4.4.1.6.2 冲车前，做一次机体周围外观检查，确认无异常。
4.4.1.6.3 冲车两次以上，确认无异常。
4.4.2 启动与运行4.4.2.1 打开安全示功阀吹车两次4.4.2.2 启动确认各部位水压、温度是否正常4.4.2.3 检查主配电盘各参数是否满足要求4.4.2.4 确认柴油机怠速，由怠速逐步升至额定转速。
4.4.2.5 确认各油压、油温、水压、水温正常。
4.4.2.6 检测超速停车报警系统，满足技术要求。
4.4.2.7 额定转速正常运转，检查声响、振动，各系统管路法兰、阀门接口是否泄漏，如出现不正常现象立即停车处理。
4.4.2.8 进一步确认机体周围无障碍。
如出现不正常现象立即停车处理。
4.4.3 试机程序4.4.3.1 空车运转1小时，检查油、水、气各系统有无泄漏现象，检查各参数是否正常，试机过程中，每半小时记录一次参数值。
4.4.3.2 25%负荷运转1小时。
巡回检查油、水、气各系统有无泄漏现象，检查各参数是否正常，检查柴油机运转过程中机况有无异常，必要时停车调整；4.4.3.3 50%负荷运转1小时。
巡回检查油、水、气各系统有无泄漏现象，检查各参数是否正常，检查柴油机运转过程中机况有无异常，必要时停车调整；4.4.3.4 75%负荷运转2小时，巡回检查油、水、气各系统有无泄漏现象，检查各参数是否正常，检查柴油机运转过程中机况有无异常，必要时停车调整；4.4.3.5 90%负荷运转30分钟，以达到满足负荷试验要求；4.4.3.6 100%负荷运转试验；4.4.4 过程监控4.4.4.1 检查的项目4.4.4.1.1 检查不正常的震动，各传动装置的声音是否正常。
4.4.4.1.2 检查滑油系统、冷却系统、燃烧系统仪表是否正常。
4.4.4.1.3 根据各缸排烟温度及爆发压力，适当时调整单缸油量。
4.4.4.1.4 在不同负荷情况下，观察涡轮增压器的运行是否正常，并记录扫气压力。
4.4.4.1.5 随时观察排气颜色和曲轴箱油雾颜色。
4.4.4.2 紧急处理措施4.4.4.2.1 启动时，专业人员控制手动手柄，防止飞车。
4.4.4.2.2 启动时，指定专人控制燃油关断阀，准备随时切断燃油。
4.4.4.2.3 指定专人监视各显示仪表，便于核实。
4.4.4.2.4 启动时，机、电、仪负责人随时监护。
4.4.4.2.5 试车时，其他人员站在机体周围以便应急，随时听从机械专业人员指令。
4.4.4.2.6 负荷试车期间，加强巡检，出现故障及时处理。
4.4.5 试车中发动机的检查4.4.5.1 检查不正常震动及不正常过热；4.4.5.2 检查由发动机驱动的设备的异常情况及其附件；4.4.5.3 检查连接处松动情况；4.4.5.4 检查燃油阀和燃油泵是否正常；4.4.5.5 检查各缸的燃烧温度是否在相同水平；4.4.5.6 检查增压器转速，观察增压器各连接油管是否漏油；4.4.5.7 视觉检查排气烟色和曲轴箱油雾颜色。
4.4.6 巡检记录运行中进行巡检，记录各个方面数据。
注意：如果观察到任何不正常情况，应立即停车。
4.4.7 清理现场卫生及时清理污油和油布，防止污染环境和引起自燃，发生火灾。
4.5可能涉及的风险（危害）及控制措施4.5.1 潜在的危险源4.5.1.1 人员精力不集中4.5.1.2油／气着火4.5.1.3人员坠落／滑倒／碰伤4.5.1.4 物体坠落4.5.1.5 异常声响/振动4.5.1.6噪音的影响4.5.1.7控制故障4.5.1.8调速器失控4.6安全控制措施4.6.1 管理方面：确保工作人员精力集中，人员到位，各尽其责，安全操作；作业人员应根据工作环境需要穿戴好适合的防护用品（包括耳塞）。
4.6.2高/低油压的控制：负责监控人员，发现高/低油压问题后及时上报主要负责人员，进行调整或者停车检查。
4.6.3高/低冷却水压的控制: 负责监控人员，发现高/低水压问题后及时上报主要负责人员，进行调整或者停车检查。
4.6.4高/低水温的控制：负责监控人员，发现高/低水温问题后及时上报主负责人员，进行调整或者停车检查。
4.6.5发现异常声响，监控人员及时上报负责人，进行调整或者停车检查。
4.6.6火灾的控制：负责监控人员，发现问题应立即上报，并采取相应的消防措施（消防设备到位）。
4.6.7 超速（飞车）控制：负责监控人员，发现问题应立即采取相应的措施，如切断燃油(燃气)系统的控制阀门、控制调速系统的调速拉杆等。
4.7 质量风险管理4.7.1 概括根据本次柴油机安装工作通过对其风险识别、风险的分析和评估、风险的控制和风险的跟进四个阶段的逐项落实，目前已形成质量风险库。
4.7.2 技术风险辨识表4.7.3说明：IV 严重，应采取措施使风险等级降到III级和以下III 较严重，应采取控制程序或措施,过程监控II 轻度，应给予足够的重视，加以防范I 一般，应给予足够的重视注：若发生以上问题，监控人员应作好相应的措施、准确的记录发生故障的时间、部位、原因。
相关附件：无。
