基于LabView的语音信号分析系统
学号：***********毕业设计(论文)题目: 基于LabVIEW的语音信号分析系统的设计作者贾邦稳届别2015 届院别信息与通信工程学院专业电子信息工程指导教师彭仕玉职称副教授完成时间2015 年 5 月摘要虚拟仪器与传统仪器相比，实现了仪器的智能化、模块化、多样化等功能，体现出多功能、低成本等操作优点，应用前景广阔。
随着计算机的出现及计算机技术的快速发展，语音信号处理技术更是得到了飞速发展，得到了广泛的应用，如语音合成技术、语音压缩编码和语音识别技术。
本设计利用虚拟仪器软件平台LabVIEW 设计了一个语音信号分析系统。
先介绍了四种采集语音信号的方法，并选择采用录音机录制的方法采集语音信号，然后设计基于LabVIEW的时域信号的FFT分析模块，接着设计截止频率为3000Hz的Butterworth低通滤波器对语音信号进行滤波去噪，最后根据以上设计进行语音信号的时频分析、特性分析等。
关键词：虚拟仪器；LabVIEW；语音信号；时频分析；数字滤波器AbstractCompared with traditional instruments, virtual instruments achieve the intelligent, modularity, diversity and other functions of the instrument, and reflect the operating advantages, such as multi-purpose, low cost, etc. So it has broad application prospect. With the advent of computers and the rapid development of computer technology, speech signal processing technology has been develop rapidly, and used widely, such as speech synthesis technology, speech coding and speech recognition technology.This design projects a speech signal analysis system based on the virtual instrument software platform LabVIEW. The first step is to introduce the methods of four kinds of voice signal acquisition, and select the method of recording voice signal by recorder . The second step is to design FFT analysis of time-domain signals which based on LabVIEW. Then design Butterworth low pass filter to realize the filtration of speech signals which cutoff frequency is 3000hz. Finally it is to achieve time-frequency analysis and characteristic analysis according to the the above designs.Key words：Virtual instruments；LabVIEW；Speech signal；time-frequency analysis；digital filter.目录摘要 (I)Abstract (II)目录 (III)第1章绪论 (1)1.1 虚拟仪器概述 (1)1.2 语音信号处理的发展及应用 (2)1.3 本课题研究任务及章节安排 (4)第2章系统设计方案 (5)2.1系统基本概述 (5)2.2系统总体实现 (5)2.3系统框图 (7)第3章语音信号的采集 (8)3.1 语音信号的采集方法 (8)3.2 声卡的相关介绍及参数设置 (10)3.2.1 LabVIEW中的相关声卡函数 (10)3.2.2声卡的参数及设置 (11)3.3 读取历史语音信号的设计 (14)第4章基于LabVIEW的语音信号分析的实现 (15)4.1语音信号的时域分析 (15)4.1.1语音信号的预处理 (15)4.1.2语音信号的短时能量和短时平均幅度函数 (17)4.1.3语音信号的短时自相关函数和短时平均幅度差函数 (18)4.2语音信号的频域分析 (18)4.3滤波器的设计及滤波实现 (20)4.4语音信号的综合实现 (23)4.4.1语音分析系统的整体设计 (23)4.4.2语音信号的时频分析 (24)第5章总结 (25)参考文献 (26)致谢 (27)附录 (28)第1章绪论1.1 虚拟仪器概述1986年美国NI公司最先提出“虚拟仪器”。
基于Labview的声音信息采集与处理
实验四基于LabVIEW的声音数据采集一、背景知识在虚拟仪器系统中，信号的输入环节普通采用数据采集卡实现。
商用的数据采集卡具有完整的数据采集电路和计算机借口电路，但普通比较昂贵，计算机自带声卡是一个优秀的数据采集系统，它具有A/D和D/A转换功能，不仅价格低廉，而且兼容性好、性能稳定、通用性强，软件特殊是驱动程序升级方便。
如被测对象的频率在音频X围内，同时对采样频率要求不是太高, 则可考虑利用声卡构建一个数据采集系统。
1.从数据采集的角度看声卡1.1声卡的作用从数据采集的角度来看，声卡是一种音频X围内的数据采集卡，是计算机与外部的摹拟量环境联系的重要途径。
声卡的主要功能包括录制与播放、编辑和处理、MIDI接口三个部份。
1.2声卡的硬件结构图1是一个声卡的硬件结构示意图。
普通声卡有4~5个对外接口。
图1声卡的硬件结构示意图声卡普通有Line In和Mic In两个信号输入，其中Line In为双通道输入, Mic In仅作为单通道输入。
后者可以接入较弱信号，幅值大约为0.02~0.2V o 声音传感器〔采用通用的麦克风〕信号可通过这个插孔连接到声卡。
若由Mic In 输入，由于有前置放大器，容易引入噪声且会导致信号过负荷，故推荐使用Line In，其噪声干扰小且动态特性良好，可接入幅值约不超过1.5V的信号。
此外，输出接口有2个，分别是Wave Out和SPK Out。
Wave Out （或者Line Out〕给出的信号没有经过放大，需要外接功率放大器，例如可以接到有源音箱；SPKOut给出的信号是通过功率放大的信号，可以直接接到喇叭上。
这些接口可以用来作为双通道信号发生器的输出。
1.3声卡的工作原理声音的本质是一种波，表现为振幅、频率、相位等物理量的连续性变化。
声卡作为语音信号与计算机的通用接口，其主要功能就是将所获取的摹拟音频信号转换为数字信号，经过DSP音效芯片的处理，将该数字信号转换为模拟信号输出。
基于labview的语音信号采集系统方案
电气与自动化工程学院《LabVIEW编程实训》评分表课程名称： LabVIEW编程实训题目：基于labview的语音信号采集系统设计班级： 1601131自动化学号： 160113113姓名：刘德旺指导老师：年月日常熟理工学院电气与自动化工程学院《LabVIEW编程实训》技术报告题目：基于LabVIEW的语音信号采集系统设计姓名：刘德旺学号： 160113113 班级：自动化131指导教师：陈飞起止日期：2016年 6月20日－ 7月8日LabVIEW编程实训答辩记录自动化专业 1601131班级答辩人刘德旺题目基于LabVIEW的语音信号采集系统设计说明：主要记录答辩时所提的问题及答辩人对所提问题的回答目录1．任务书 (1)2．基于LABVIEW的数据采集系统概述 (3)2.1虚拟仪器概念与传统仪器概念主要区别 (3)2.1.1LabVIEW虚拟仪器简介 (3)2.1.2LabVIEW虚拟仪器特点 (3)2.2 LabVIEW图形化程序的组成与特点 (4)2.2.1前面版 (4)2.2.2程序框图 (4)2.2.3图标和连接器 (5)3．语音信号采集总体设计方案与硬件配置 (6)3.1语音信号采集系统的功能分析 (6)3.2语音信号采集系统的总体构成 (6)3.3语音信号采集系统的硬件配置 (6)4．语音信号采集系统的软件设计与功能实现 (11)4.1语音信号采集系统的软件前面板设计 (11)4.1.1语音信号采样信息界面 (11)4.1.2语音采集控制按钮界面 (11)4.1.3时域波形和频域波形显示界面 (11)4.2语音信号采集系统的软件程序框图设计 (12)5．语音信号采集系统的运行与分析 (18)6．收获与体会 (21)参考文献 (23)1．任务书题目: 基于LabVIEW的语音信号采集系统设计bVIEW编程实训任务本课题所要求设计的基于虚拟仪器技术的语音采集系统硬件由MIC、喇叭和放大电路组成，其工作原理为MIC采集音乐信号，经过放大电路的放大，送入数据采集平台的模拟输入通道，然后利用虚拟仪器软件开发平台LabVIEW来开发系统软件，以实现对语音信号的采集、分析、处理与报表生成等。

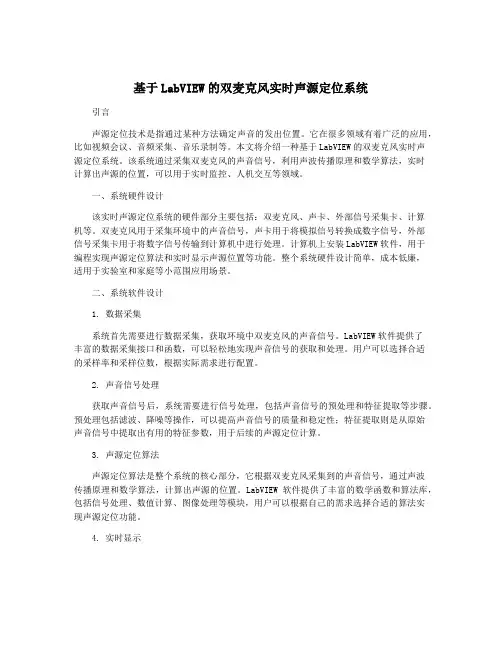

基于LabVIEW的双麦克风实时声源定位系统
基于LabVIEW的双麦克风实时声源定位系统引言声源定位技术是指通过某种方法确定声音的发出位置。
它在很多领域有着广泛的应用，比如视频会议、音频采集、音乐录制等。
本文将介绍一种基于LabVIEW的双麦克风实时声源定位系统。
该系统通过采集双麦克风的声音信号，利用声波传播原理和数学算法，实时计算出声源的位置，可以用于实时监控、人机交互等领域。
一、系统硬件设计该实时声源定位系统的硬件部分主要包括：双麦克风、声卡、外部信号采集卡、计算机等。
双麦克风用于采集环境中的声音信号，声卡用于将模拟信号转换成数字信号，外部信号采集卡用于将数字信号传输到计算机中进行处理。
计算机上安装LabVIEW软件，用于编程实现声源定位算法和实时显示声源位置等功能。
整个系统硬件设计简单，成本低廉，适用于实验室和家庭等小范围应用场景。
二、系统软件设计1. 数据采集系统首先需要进行数据采集，获取环境中双麦克风的声音信号。
LabVIEW软件提供了丰富的数据采集接口和函数，可以轻松地实现声音信号的获取和处理。
用户可以选择合适的采样率和采样位数，根据实际需求进行配置。
2. 声音信号处理获取声音信号后，系统需要进行信号处理，包括声音信号的预处理和特征提取等步骤。
预处理包括滤波、降噪等操作，可以提高声音信号的质量和稳定性；特征提取则是从原始声音信号中提取出有用的特征参数，用于后续的声源定位计算。
3. 声源定位算法声源定位算法是整个系统的核心部分，它根据双麦克风采集到的声音信号，通过声波传播原理和数学算法，计算出声源的位置。
LabVIEW软件提供了丰富的数学函数和算法库，包括信号处理、数值计算、图像处理等模块，用户可以根据自己的需求选择合适的算法实现声源定位功能。
4. 实时显示系统需要将计算得到的声源位置实时显示出来，方便用户进行监控和分析。
LabVIEW软件提供了强大的图形化编程界面，用户可以轻松地设计出美观、直观的实时显示界面，包括声源位置的坐标、声音信号的波形图等。
开题报告基于LabVIEW的声音采集系统设计
“基于LabVIEW的声音采集系统设计”的开题报告一、课题背景及目的1概念：Labview是NI公司推出的虚拟仪器开发平台软件,是一种用图标代替文本行创建应用程序的图形化编程语言。
Labview采用数据流编程方式,程序框图中节点之间的数据流向决定了程序的执行顺序。
它用图标表示函数,用连线表示数据流向。
通过其图形化软件开发环境,它能够直观简便的编程。
另外,众多的源码级的设备驱动程序、多种多样的分析和表达功能支持,为用户快捷地构建自己在实际生产中需要的仪器系统创造了基础条件。
2研究现状：传统的测试技术由于硬件价格昂贵,不同的测试对象其硬件平台不一样,导致了现代测试技术中其发展比较滞后。
随着计算机总线技术、软件技术的发展,自动测试系统发生了巨大的变化。
虚拟仪器的出现是仪器发展史上的一场革命,代表着仪器发展的最新方向和潮流。
虚拟仪器利用计算机来控制相应的与其连接的,具有仪器功能的硬件,能够完成对输入、输出信号的采集、控制、数据分析和显示,能够实现传统仪器的功能。
与传统的测量仪器的设计方法相比,它具有成本低、功能强大、集成度高、质量可靠、维护方便等优点。
3发展概况：虚拟仪器技术的发展及其在国民经济发展中的重要作用现代仪器仪表技术是计算机技术和多种基础学科紧密结合的产物.随着微电子技术、计算机技术、软件技术、网络技术的飞速发展,新的测试理论、测试方法、测试领域以及新的仪器结构不断出现,在许多方面已经冲破了传统仪器的概念,电子测量仪器的功能和作用发生了质的变化.虚拟仪器是在PC基础上通过增加相关硬件和软件构建而成的、具有可视化界面的可重用测试仪器系统。
和传统仪器相比,虚拟仪器具有巨大的优越性: (1)融合计算机强大的硬件资源,突破了传统仪器在数据处理、显示、存储等方面的限制,大大增强了传统仪器的功能；(2)利用计算机丰富的软件资源,实现了部分仪器硬件的软件化,节省了物质资源,增加了系统灵活性；通过软件技术和相应数值算法,实时、直接地对测试数据进行各种分析与处理；通过图形用户界面技术,真正做到界面友好、人机交互；(3)虚拟仪器的硬、软件都具有开放性、模块化、可重复使用及互换性等特点。
基于LabVIEW的声音信号采集分析系统开发
基 于 Ｌ ｂ Ｅ 的设 备运 行 噪声 采集 分 析 ａ ＶＩ Ｗ 系统 的功能 设计 包 括 ： 时域 分 析 、 域 分 析 、 频 功
图 １ 方 案 设 计 所需 硬 件
率 谱分 析和频 谱分 析 ， 图 ３所示 ． 如
收 稿 日期 ：０ ２０ —５ ２ １— １０ 北 京 市 大 学 生 科 学 研 究 与 创 业 行动 项 目（ ０ １ １ ） ２１０２． 第 一 作 者 简 介 ： 振 ， 科 生 ． 业 ： 料 成 型 及 控 制 工 程 张 本 专 材
第 ２ ４卷 第 ３期 ２１ ０ ２年 ９月
北 方 工 业 大 学 学 报
Ｊ ＮｏＲＴＨ ． ＣＨＩ ＮＡ ＮＩ ｏＦ ＴＥＣＨ ． Ｕ Ｖ．
Ｖ ｏ１ ２ ｏ ３ ． ４Ｎ ．
Ｓｅ ． ０１ ｐｔ ２ ２
基 于 Ｌ ｂ Ｉ Ｗ 的声 音 信 号 采集 分 析 系统 开发 ＊ ａＶ Ｅ
输 入子 ｖ 是用来 配 置一个 声 音输 入 设 备 ， ｉ 采集 数 据并 将 数 据发 送 到缓 存 ， 后 通过 写 入 声音 然
文 件子 ｖ 将 来 自波形 或 波形 数 组 的数 据 写 入 ｉ
信 号 采 集 与识 别 系统 ， 可 以通 过 麦克 采 集声 它 音 信号 ， 并对 采集 的信 号加 以存储 ， 而后 对存储 的信 号 进行 频 谱分 析 ， 终 能够 实 现对 声 音信 最
图 ２ 声 音 信号 的采 集 与 储 存
基 于Ｌ ｂ Ｅ 的声 音信 号 采集 分 析 系统 ａ ＶＩＷ
信号滤波 ｌ ｌ信号加窗
图 ３ 声 音 信 号 分 析框 图
图 ４ 打 开 声 音 文 件
２ ２ ２ 对采 集声 音文件 的分 析 ．．
LabVIEW与声音处理技术音频信号的采集和处理
LabVIEW与声音处理技术音频信号的采集和处理音频信号的采集和处理在许多领域中都起到至关重要的作用。
LabVIEW是一种广泛应用于科学与工程领域的可视化编程环境，拥有丰富的工具和功能，可以用于音频信号的采集和处理。
本文将介绍如何利用LabVIEW进行音频信号的采集和处理，并探讨其中使用的技术。
一、LabVIEW的介绍与基本原理LabVIEW是由美国国家仪器公司（National Instruments）开发的一种图形化编程环境。
它以流程图的形式来表示程序的逻辑结构，使得编程变得直观而易于理解。
LabVIEW提供了丰富的工具箱和函数库，可以支持多种类型的数据处理和分析任务，包括音频信号的采集和处理。
在LabVIEW中，音频信号的采集是通过音频输入设备实现的。
LabVIEW提供了一系列的函数和工具，可以与音频设备进行通信，获取音频信号的输入。
用户可以根据需求选择不同的采样率和采样深度，以及设置其他采集参数来获取所需的音频数据。
二、音频信号的采集在LabVIEW中，进行音频信号的采集首先需要配置音频输入设备。
用户可以通过访问LabVIEW的音频设备设置界面，选择合适的音频输入设备，并设置采样率和采样深度等参数。
然后，利用LabVIEW提供的函数和工具，可以实现对音频输入设备的控制与数据获取。
通过调用LabVIEW中的音频输入函数，可以实现对音频信号的连续采集。
LabVIEW提供了循环结构，可以在循环中反复进行音频数据的获取，从而实现对连续音频信号的采集。
获取到的音频数据可以存储到LabVIEW的变量中，方便后续的处理和分析。
三、音频信号的处理LabVIEW提供了丰富的工具和函数用于音频信号的处理。
用户可以根据需求选择合适的工具和函数，并根据自己的需求进行配置和调试。
常见的音频信号处理任务包括音频滤波、音频增益调节、音频降噪等。
在LabVIEW中，这些任务可以通过调用相应的函数和工具来实现。
用户可以选择合适的函数和工具，并进行参数的设置和调整，从而达到对音频信号进行滤波、增益调节或降噪的目的。
基于LabVIEW的双麦克风实时声源定位系统
基于LabVIEW的双麦克风实时声源定位系统引言声源定位是一项重要的技术领域，在很多领域都有广泛的应用，比如语音识别、通信系统、音频信号处理等。
在实际应用中，双麦克风实时声源定位系统是一种常见的声源定位技术，它能够利用两个麦克风接收到的声音信号，通过信号处理和算法计算，准确地确定声源的位置。
本文将介绍基于LabVIEW的双麦克风实时声源定位系统的设计与实现。
系统设计双麦克风实时声源定位系统主要由硬件和软件两个部分组成。
硬件部分包括两个麦克风采集模块和一个数据采集卡，用于接收并采集声音信号。
软件部分则是基于LabVIEW平台开发的声源定位算法和图形用户界面。
系统硬件设计在硬件设计方面，我们选择了两个高灵敏度、低噪声的麦克风模块，并通过数据采集卡将麦克风模块采集到的声音信号传输到计算机上。
这样可以保证系统对声音信号的采集和传输具有高质量和稳定性。
系统软件设计在软件设计方面，我们采用了LabVIEW平台作为系统的开发工具。
LabVIEW是一种图形化的编程语言，简单易学，并且能够很好地支持数据采集和信号处理。
我们基于LabVIEW平台，设计了声源定位算法和用户界面，实现了双麦克风实时声源定位系统的功能。
系统实现系统实现主要分为声音信号采集、信号处理和声源定位三个步骤。
声音信号采集系统通过数据采集卡对两个麦克风模块采集到的声音信号进行接收和采集。
数据采集卡采集到的声音信号是模拟信号，需要进行模数转换，并通过LabVIEW平台进行实时处理。
信号处理接收到的模拟声音信号需要进行数字信号处理，包括信号的滤波、降噪、增益控制等处理，以保证系统对声音信号的处理和分析具有高质量和准确性。
声源定位在信号处理的基础上，我们实现了声源定位算法。
声源定位算法的核心原理是利用两个麦克风接收到的声音信号的时差和相位差来确定声源的位置。
通过计算声音信号在两个麦克风之间的传播时间差和相位差，可以准确地确定声源的位置，并在用户界面上显示声源的方向。
基于LabVIEW的音频信号数据采集和频谱分析
毕业设计（论文）基于LabVIEW的音频信号数据采集和频谱分析系别自动化工程系专业名称测控技术与仪器班级学号学生姓名指导教师XXXX年6月10日基于LabVIEW的音频信号数据采集和频谱分析摘要虚拟仪器是20世纪80年代兴起的一项新技术，是现代仪器仪表发展的重要方向，在建模仿真、设计规划和教育训练等方面都有应用。
目前NI公司所提供数据采集设备性能好，但是价格昂贵，构建信号分析系统成本偏高。
计算机声卡具备数据传输和A/D转换功能，作为数据采集卡具有价格低廉、开发容易和系统灵活等优点。
基于上述分析，本文用计算机声卡代替普通采集卡作为硬件，在LabVIEW平台上设计了一个信号分析系统，并在信号分析实验中进行了应用。
主要贡献为下述几点: l)提出了采用声卡作为数据采集设备构建虚拟音频信号分析系统并应用于实验教学的设想。
通过高校实验室现状的调研和对声卡性能的分析，分析了由声卡组建可以用于实验教学的信号分析系统的必要性和可行性。
2)构建了基于LabVIEW的音频信号采集分析系统，具有信号采集、分析、波形显示、存储以及数据文件再调用分析等功能。
分析、解决了设计及实现过程中出现的问题。
关键词：LabVIEW，声卡数据采集，信号分析A Signal Analysis System Based on LabVIEWAuthor：Du WenjuanTutor：XXAbstractVirtual instrument technology is a new technology, and it is an important direction in modern instrumentation development. Virtual instruments are often used in modeling and simulation, design and planning, education and training. The acquisition equipment from NI has a good performance, but constructing signals analysis system will cause high cost.Sound card with data transmission and A/D converter functions as a DAQ card has low-price, easy-developing and flexible-system such virtues. Based on the above analysis, taking the computer sound card instead of DAQ card as hardware, designs the system based on LabVIEW, and implements it in the signal analysis experiments. The main contents are listed as follows:l)An envisage for using sound card as a virtual audio data acquisition equipment to construct the signals analysis system and implements it in the experiments is put forward. The necessity and feasibility by the sound card system to set up signals analysis system based on research of teaching program of experiments in the number of traditional college is analyzed.2)Audio signal acquisition and analyze system is constructed based on LabVIEW, it has functions of virtual signal acquisition, analysis, waveform display, storage and transfer of data files to meet the needs of the experimental teaching.Key Words：LabVIEW, Sound card data acquisition, Signals Analysis目录1 绪论 (1)1.1 课题开发背景和发展现状 (1)1.2 研究的意义 (2)2 虚拟仪器、声卡及数据采集理论 (3)2.1 虚拟仪器介绍 (3)2.1.1虚拟仪器的特点 (3)2.1.2虚拟仪器的组成 (4)2.1.3 虚拟仪器与传统仪器的比较 (4)2.2 LabVIEW简介 (6)2.2.1 LabVIEW程序的基本构成 (6)2.2.2 LabVIEW的应用 (7)2.3声卡 (7)2.3.1声卡的基本功能 (8)2.3.2声卡的工作原理 (8)2.3.3声卡的性能指标 (9)2.4 信号分析理论 (10)2.4.1 数据采集理论基础 (10)2.4.2快速傅立叶变换（FFT） (12)2.4.3 谐波分析理论 (14)3 信号分析系统解决方案 (18)3.1声卡作为数据采集卡的可行性分析 (18)3.2信号分析系统设计方案比较 (19)3.3 系统模块划分 (20)4 信号处理程序设计 (22)4.1 系统欢迎界面的设计 (22)4.2系统主页面的设计 (23)4.3实时采集信号模块的设计 (25)4.4 历史重载信号模块的设计 (26)4.5信号采集和处理模块 (26)4.5.1音频信号的采集 (26)4.5.2音频信号的分析 (28)4.6辅助模块 (29)4.7帮助模块 (29)4.8程序的运行与调试 (30)4.8.1运行VI (30)4.8.2调试VI (30)5 实验结果 (32)总结和展望 (34)致谢 (35)参考文献 (36)附录 (38)附录A (38)附录B (40)1 绪论本文旨在运用虚拟仪器开发软件LabVIEW8.5，设计开发基于声卡的音频信号数据采集和频谱分析系统，使其具有通过普通声卡进行声音数据的采集、分析、显示以及存储的功能。
基于LabVIEW的声音信号采集分析系统
基于LabVIEW的声音信号采集分析系统作者：冀胡东金涛来源：《软件导刊》2018年第01期摘要：声音信号在工业生产和日常生活中非常常见，稳定性和实时性好，声音信号的检测与处理对工业、军事等领域具有重要意义。
因此，设计了一套声音信号采集与分析系统，以图形化编程语言LabVIEW作为软件设计平台，使用PC机携带的声卡为硬件，构建的系统能够完成声音信号的采集、存储以及调用历史数据等功能。
根据检测到的声音进行信号滤波前后的时域和频域分析，对比效果明显。
实践证明，该系统稳定可靠、性价比高，使用简单且易操作，能够满足声音信号的采集和分析要求。
关键词：LabVIEW；声卡；声音采集分析DOIDOI：10.11907/rjdk.172231中图分类号：TP319文献标识码：A文章编号文章编号：1672-7800（2018）001-0162-03Abstract：Sound signals are very common in industrial production and daily life. The stability and real-time performance are great. The detection and treatment of sound signals are significant to industrial and military fields. Therefore， a system called sound signal acquisition and analysis is designed. The graphical programming language LabVIEW is used as the software design platform. The sound card is used as the hardware. The system can realize the acquisition， storage and playback of historical data. According to the detected sound of the signal before，the time-frequency comparison and analysis is finished and the effect is obvious. Practice has proved that the system is stable， reliable， cheap， easy to use，operate and can meet the sound signal acquisition and analysis requirements.Key Words：LabVIEW； sound card； sound collection and analysis0引言由于声音信号实时、准确、稳定，且在各种信号领域比较常见，所以对现场声音信号的检测具有独特优势[1]。
基于LabVIEW的音频数据采集系统设计毕业设计
毕业设计基于LabVIEW的音频数据采集系统设计学生姓名：张晓明学号：112039109系部：自动化专业：自动化指导教师：刘某人(副教授)2015年6月诚信申明本人郑重申明：所呈交的毕业论文，是本人在导师的指导下，独立进行研究工作所取得的成果。
除文中已经注明引用的内容外，本论文不包含任何其他个人或集体已经发表或撰写过的作品成果。
对本文的研究做出重要贡献的个人和集体，均已在文中以明确方式标明。
本人完全意识到本声明的法律结果由本人承担。
本人签名：年月日毕业设计（论文）任务书设计（论文）题目：基于LabVIEW的音频数据采集系统设计系部：自动化系专业：自动化学号： 102039109 学生：程海潇指导教师（职称）：刘某人（副教授）1．课题意义及目标基于LabVIEW的数据采集系统由于其模块小、测试精度高、数据分析处理能力强等优点而被广泛应用于各种测试和自动化领域。
学生应通过此次毕业设计，综合运用所学过的基础理论知识，**********************。
2．主要任务（1）用普通的计算机声卡代替商用数据采集卡，开发基于PC机声卡的虚拟仪器。
程序需通过声卡采集麦克风接口的信号，在LabVIEW软件上实时显示波形。
（2）对采样的信号进行分析和处理，包括幅值谱、相位谱、功率谱等。
（3）*******************。
3．主要参考资料[1] 李培玉，王江峰，刘果等.PL2303在手持设备中的应用[J].电子技术，2006(5)：51-54．[2] 戴鹏飞.测试工程与LabVIEW应用[M].北京：电子工业出版社，2006：52- 55.[3] 张鲁华.基于LabVIEW和PC机声卡的虚拟振动测试系统[J].计算机与现代化，2007(09)：30-31.4．进度安排审核人：年月基于LabVIEW的音频数据采集系统设计摘要针对传统测试系统所需仪器繁多、资金投入大、功能单一、灵活性较差的弱点，本文利用声卡DSP技术和LabVIEW技术，采用了一种基于声卡的数据采集与分析的廉价方案，具有实现简单、通用性强、扩展性好、界面友好、性能稳定可靠等诸多优点，在LabVIEW中实现了音频信号的采集分析及数据存盘重载，并结合应用实例验证了该系统的可行性及有效性。
(完整版)基于Labview的声音信息采集与处理
实验四基于LabVIEW的声音数据采集一、背景知识在虚拟仪器系统中，信号的输入环节一般采用数据采集卡实现。
商用的数据采集卡具有完整的数据采集电路和计算机借口电路，但一般比较昂贵，计算机自带声卡是一个优秀的数据采集系统，它具有A/D和D/A转换功能，不仅价格低廉，而且兼容性好、性能稳定、通用性强，软件特别是驱动程序升级方便。
如被测对象的频率在音频范围内，同时对采样频率要求不是太高，则可考虑利用声卡构建一个数据采集系统。
1.从数据采集的角度看声卡1.1声卡的作用从数据采集的角度来看，声卡是一种音频范围内的数据采集卡，是计算机与外部的模拟量环境联系的重要途径。
声卡的主要功能包括录制与播放、编辑和处理、MIDI接口三个部分。
1.2声卡的硬件结构图1是一个声卡的硬件结构示意图。
一般声卡有4~5个对外接口。
图1 声卡的硬件结构示意图声卡一般有Line In 和Mic In 两个信号输入，其中Line In为双通道输入，Mic In仅作为单通道输入。
后者可以接入较弱信号，幅值大约为0.02~0.2V。
声音传感器（采用通用的麦克风）信号可通过这个插孔连接到声卡。
若由Mic In 输入，由于有前置放大器，容易引入噪声且会导致信号过负荷，故推荐使用Line In ，其噪声干扰小且动态特性良好，可接入幅值约不超过1.5V的信号。
另外，输出接口有2个，分别是Wave Out和SPK Out。
Wave Out（或LineOut）给出的信号没有经过放大，需要外接功率放大器，例如可以接到有源音箱；SPK Out给出的信号是通过功率放大的信号，可以直接接到喇叭上。
这些接口可以用来作为双通道信号发生器的输出。
1.3声卡的工作原理声音的本质是一种波，表现为振幅、频率、相位等物理量的连续性变化。
声卡作为语音信号与计算机的通用接口，其主要功能就是将所获取的模拟音频信号转换为数字信号，经过DSP音效芯片的处理，将该数字信号转换为模拟信号输出。
基于labview的语音信号采集系统方案
电气与自动化工程学院《LabVIEW编程实训》评分表课程名称： LabVIEW编程实训题目：基于labview的语音信号采集系统设计班级： 1601131自动化学号： 160113113：德旺指导老师：年月日常熟理工学院电气与自动化工程学院《LabVIEW编程实训》技术报告题目：基于LabVIEW的语音信号采集系统设计姓名：德旺学号： 160113113 班级：自动化131指导教师：飞起止日期：2016年 6月20日－ 7月8日LabVIEW编程实训答辩记录自动化专业 1601131班级答辩人德旺题目基于LabVIEW的语音信号采集系统设计说明：主要记录答辩时所提的问题及答辩人对所提问题的回答目录1．任务书 (1)2．基于LABVIEW的数据采集系统概述 (3)2.1虚拟仪器概念与传统仪器概念主要区别 (3)2.1.1LabVIEW虚拟仪器简介 (3)2.1.2LabVIEW虚拟仪器特点 (3)2.2 LabVIEW图形化程序的组成与特点 (4)2.2.1前面版 (4)2.2.2程序框图 (4)2.2.3图标和连接器 (5)3．语音信号采集总体设计方案与硬件配置 (6)3.1语音信号采集系统的功能分析 (6)3.2语音信号采集系统的总体构成 (6)3.3语音信号采集系统的硬件配置 (6)4．语音信号采集系统的软件设计与功能实现 (11)4.1语音信号采集系统的软件前面板设计 (11)4.1.1语音信号采样信息界面 (11)4.1.2语音采集控制按钮界面 (11)4.1.3时域波形和频域波形显示界面 (11)4.2语音信号采集系统的软件程序框图设计 (12)5．语音信号采集系统的运行与分析 (18)6．收获与体会 (21)参考文献 (23)1．任务书题目: 基于LabVIEW的语音信号采集系统设计bVIEW编程实训任务本课题所要求设计的基于虚拟仪器技术的语音采集系统硬件由MIC、喇叭和放大电路组成，其工作原理为MIC采集音乐信号，经过放大电路的放大，送入数据采集平台的模拟输入通道，然后利用虚拟仪器软件开发平台LabVIEW来开发系统软件，以实现对语音信号的采集、分析、处理与报表生成等。
基于LabVIEW的多通道语音信号采集系统
基于LabVIEW的多通道语音信号采集系统作者：段丽萍张宁潘峥嵘来源：《现代电子技术》2014年第02期摘要：基于麦克风阵列的时延估计声源定位方法是基于声音的相位信息的，所以保证声音的相位信息不失真，才能得到正确的声源定位结果。
为了实时、准确、以较高的精度同步采集声源信号，进行后续声源定位研究。
在此对LabVIEW驱动普通数据采集卡进行了研究，针对北京双诺公司生产的MP420数据采集卡，成功地实现了可供LabVIEW 直接调用的动态库的编制与调用，并结合LY⁃901LS拾音器开发出了一套性价比较高的数据采集系统。
实验表明，该系统操作简单，使用户更精确、方便地完成对语音数据的采集。
关键词： LabVIEW； MP420； LY⁃901LS拾音器；多路同步；语音信号采集中图分类号： TN919⁃34 文献标识码： A 文章编号： 1004⁃373X（2014）02⁃0114⁃030 引言基于麦克风阵列的声源定位技术是指利用一组按一定几何结构摆放的多路麦克风拾取声音信号，通过对拾取的多路信号进行分析和处理，得到一个或多个声源的位置信息。
近年来，基于麦克风阵列的声源定位技术快速发展，在多媒体系统，移动机器人，视频会议系统等方面有广泛的应用。
该系统是通过对声源信号的处理分析来完成定位功能。
因此，采集外界语音数据成为麦克风阵列定位系统的关键环节。
所谓数据采集就是将要获取的信息通过传感器转换为电信号，并通过信号调理、采样、量化、编码和传输等步骤，最后送到计算机系统中进行处理、分析、存储和显示[1]，以进行后续的研究。
本文基于“硬件的软件化”思想[2]，在对信号分析、虚拟仪器技术和数据采集卡的实用性进行理论分析的基础上，利用虚拟仪器专用语言LabVIEW开发环境，采用数据采集卡和LabVIEW的多通道技术实现信号的数据采集、信号分析和信号存储等多种功能[3]。
1 数据采集系统硬件结构图1所示为基于麦克风阵列声源定位的系统。
最新基于LabView的语音信号分析系统
学号：14112203211毕业设计(论文)题目: 基于LabVIEW的语音信号分析系统的设计作者贾邦稳届别2015 届院别信息与通信工程学院专业电子信息工程指导教师彭仕玉职称副教授完成时间2015 年 5 月摘要虚拟仪器与传统仪器相比，实现了仪器的智能化、模块化、多样化等功能，体现出多功能、低成本等操作优点，应用前景广阔。
随着计算机的出现及计算机技术的快速发展，语音信号处理技术更是得到了飞速发展，得到了广泛的应用，如语音合成技术、语音压缩编码和语音识别技术。
本设计利用虚拟仪器软件平台LabVIEW 设计了一个语音信号分析系统。
先介绍了四种采集语音信号的方法，并选择采用录音机录制的方法采集语音信号，然后设计基于LabVIEW的时域信号的FFT分析模块，接着设计截止频率为3000Hz的Butterworth低通滤波器对语音信号进行滤波去噪，最后根据以上设计进行语音信号的时频分析、特性分析等。
关键词：虚拟仪器；LabVIEW；语音信号；时频分析；数字滤波器AbstractCompared with traditional instruments, virtual instruments achieve the intelligent, modularity, diversity and other functions of the instrument, and reflect the operating advantages, such as multi-purpose, low cost, etc. So it has broad application prospect. With the advent of computers and the rapid development of computer technology, speech signal processing technology has been develop rapidly, and used widely, such as speech synthesis technology, speech coding and speech recognition technology.This design projects a speech signal analysis system based on the virtual instrument software platform LabVIEW. The first step is to introduce the methods of four kinds of voice signal acquisition, and select the method of recording voice signal by recorder . The second step is to design FFT analysis of time-domain signals which based on LabVIEW. Then design Butterworth low pass filter to realize the filtration of speech signals which cutoff frequency is 3000hz. Finally it is to achieve time-frequency analysis and characteristic analysis according to the the above designs.Key words：Virtual instruments；LabVIEW；Speech signal；time-frequency analysis；digital filter.目录摘要 (I)Abstract (II)目录 (III)第1章绪论 (1)1.1 虚拟仪器概述 (1)1.2 语音信号处理的发展及应用 (2)1.3 本课题研究任务及章节安排 (4)第2章系统设计方案 (5)2.1系统基本概述 (5)2.2系统总体实现 (5)2.3系统框图 (7)第3章语音信号的采集 (8)3.1 语音信号的采集方法 (8)3.2 声卡的相关介绍及参数设置 (10)3.2.1 LabVIEW中的相关声卡函数 (10)3.2.2声卡的参数及设置 (11)3.3 读取历史语音信号的设计 (14)第4章基于LabVIEW的语音信号分析的实现 (15)4.1语音信号的时域分析 (15)4.1.1语音信号的预处理 (15)4.1.2语音信号的短时能量和短时平均幅度函数 (17)4.1.3语音信号的短时自相关函数和短时平均幅度差函数 (18)4.2语音信号的频域分析 (18)4.3滤波器的设计及滤波实现 (20)4.4语音信号的综合实现 (23)4.4.1语音分析系统的整体设计 (23)4.4.2语音信号的时频分析 (24)第5章总结 (25)参考文献 (26)致谢 (27)附录 (28)第1章绪论1.1 虚拟仪器概述1986年美国NI公司最先提出“虚拟仪器”。
基于LabVIEW的音频信号采集实验平台设计
基于LabVIEW的音频信号采集实验平台设计段金英【期刊名称】《电子测试》【年(卷),期】2017(000)016【摘要】运用虚拟仪器替代传统实验设备,不但能节省实验器材资源、降低实验室建设成本,而且可为学生提供一个更加方便的实验平台,提高老师的教学质量、实现设备资源的共享.在LabVIEW平台上设计开发了以PC机普通声卡作为数据采集设备进行音频信号采集分析的虚拟实验系统,具有信号采集、分析、波形显示、存储以及数据文件再调用分析等功能.与传统仪器相比,打破了以往由教学仪器限定实验的模式,具有一定的实用性和可靠性.%Instead of traditional experimental equipment, virtual instrument not only can save experimental equipment resources, reduce the cost of laboratory construction, but also provides a more convenient platform for students, improve teaching quality and realize the sharing of resources and teachers of the equipment. A virtual experiment system for audio signal acquisition and analysis is designed and developed based on LabVIEW platform, which uses PC ordinary sound card as data acquisition equipment, with signal acquisition, analysis, waveform display, storage and transfer of data files to function. Compared with the traditional instrument, it breaks the mode that the teaching instrument limited the experiment in the past, and has certain practicability and reliability.【总页数】2页(P10-11)【作者】段金英【作者单位】西京学院,陕西西安,710123【正文语种】中文【相关文献】1.基于LabVIEW音频信号采集与分析系统设计 [J], 董斌;齐列锋;贺恒;晏希亮2.基于LabVIEW和声卡的音频信号采集、分析系统设计 [J], 卢泽宇;亓夫军;石娇;3.基于LabVIEW和声卡的音频信号采集与分析系统设计 [J], 张岩文4.基于LabVIEW和声卡的音频信号采集、分析系统设计 [J], 卢泽宇;亓夫军;石娇5.基于LabVIEW和Multisim的远程数字电路实验平台设计 [J], 袁海娣因版权原因，仅展示原文概要，查看原文内容请购买。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电气与自动化工程学院《LabVIEW编程实训》评分表课程名称：LabVIEW编程实训题目：基于labview的语音信号采集系统设计班级：1601131自动化学号：160113113姓名：刘德旺指导老师：年月日常熟理工学院电气与自动化工程学院《LabVIEW编程实训》技术报告题目：基于LabVIEW的语音信号采集系统设计*名：***学号：*********班级：自动化131指导教师：**起止日期：2016年6月20日－7月8日LabVIEW编程实训答辩记录自动化专业 1601131班级答辩人刘德旺题目基于LabVIEW的语音信号采集系统设计说明：主要记录答辩时所提的问题及答辩人对所提问题的回答目录1．任务书 (1)2．基于LABVIEW的数据采集系统概述 (3)2.1虚拟仪器概念与传统仪器概念主要区别 (3)2.1.1LabVIEW虚拟仪器简介 (3)2.1.2LabVIEW虚拟仪器特点 (3)2.2 LabVIEW图形化程序的组成与特点 (4)2.2.1前面版 (4)2.2.2程序框图 (4)2.2.3图标和连接器 (5)3．语音信号采集总体设计方案与硬件配置 (6)3.1语音信号采集系统的功能分析 (6)3.2语音信号采集系统的总体构成 (6)3.3语音信号采集系统的硬件配置 (6)4．语音信号采集系统的软件设计与功能实现 (11)4.1语音信号采集系统的软件前面板设计 (11)4.1.1语音信号采样信息界面 (11)4.1.2语音采集控制按钮界面 (11)4.1.3时域波形和频域波形显示界面 (11)4.2语音信号采集系统的软件程序框图设计 (12)5．语音信号采集系统的运行与分析 (18)6．收获与体会 (21)参考文献 (23)1．任务书题目: 基于LabVIEW的语音信号采集系统设计bVIEW编程实训任务本课题所要求设计的基于虚拟仪器技术的语音采集系统硬件由MIC、喇叭和放大电路组成，其工作原理为MIC采集音乐信号，经过放大电路的放大，送入数据采集平台的模拟输入通道，然后利用虚拟仪器软件开发平台LabVIEW来开发系统软件，以实现对语音信号的采集、分析、处理与报表生成等。
语音信号由计算机进行分析和处理，在程序中通过设置采样点和采样率，对数据进行时域和频域的分析、处理，可以观察音频的分布和语音信号的特点。
具体指标与要求如下：（1）、理解语音信号的特点，认识语音信号处理的一些基本方法。
要求对语音采集信号调理电路进行设计，说明其工作原理。
（2）、要求采用状态机的软件设计结构来设计语音采集系统软件。
系统软件具有“系统初始化”、“系统等待”、“数据采集”、“报表生成”“打开报表”、“退出”等功能。
2、LabVIEW编程实训目的通过本次编程实训使学生具备：1）了解现代仪器科学与技术的发展前沿；2）学习和掌握虚拟仪器系统组成和工作原理；3）掌握虚拟仪器LabVIEW图形化软件设计方法与调试技巧；4）培养学生查阅资料的能力和运用知识的能力；5）针对自动化工程测试问题，能够给出或形成设计方案；提高学生的沟通合作能力和技术报告撰写；6）培养学生正确的设计思想、严谨的科学作风；7）培养学生的创新能力和运用知识的能力。
3、LabVIEW编程实训要求3.1、了解和掌握整个虚拟仪器平台的系统组成、工作原理、各单元功能和应用背景；3.2、根据设计任务进行文献资料的检索，根据各种独立测量仪器的功能和工作原理，确定语音采集系统的功能，制定设计方案和设计虚拟仪器面板；3.3、利用虚拟仪器LabVIEW软件，编写与调试虚拟仪器的图形化程序；3.4、撰写完整的编程实训报告。
4、LabVIEW编程实训内容1、语音采集系统前面板设计；2、语音采集系统框图程序设计。
5、LabVIEW编程实训报告要求报告中提供如下内容：5.1、目录5.2、正文（1）LabVIEW编程实训任务书；（2）总体设计方案(包括虚拟仪器概念与传统仪器概念主要区别，虚拟仪器LabVIEW图形化程序的组成和特点，虚拟计算器的设计思路及总体结构图等)；（3）硬件选型、硬件I/O分配或信号设计电路设计；简述所设计的电路工作原理及所实现的功能，针对前面板要有操作使用说明，以便他人能够正确使用所设计的计算器；（4）程序流程图、框图程序的设计及功能实现方法等；（5）调试、运行及其结果；要求有源程序和运行结果等。
5.3、收获、体会5.4、参考文献6、LabVIEW编程实训进度安排本课程设计共需2周时间，其具体安排见下表:7、LabVIEW编程实训考核办法编程实训满分为100分，由平时表现、能力水平、报告撰写三部分组成。
平时表现20%，能力水平50%，报告撰写30%。
平时表现由学习态度和团队合作两项组成占20%，能力水平由查阅文献、设计方案、设计水平与实际能力、陈述交流能力四块组成，其中查阅文献、设计方案占20%和设计水平与实际能力、陈述交流能力占30%，技术报告占30% 。
2．基于LABVIEW的数据采集系统概述2.1虚拟仪器概念与传统仪器概念主要区别2.1.1LabVIEW虚拟仪器简介LabVIEW是由美国NI公司开发的、优秀的图形化编程开发平台，是Laboratory Virtual Instrument Engineering Workbench的简称，即实验室虚拟仪器工程平台，是目前应用范围最广、功能最为强大的虚拟仪器开发平台。
LabVIEW集成了与满足GPIB、VXI、RS-232和RS-485协议的硬件及数据采集卡通讯的全部功能。
利用它可以方便地建立自己的虚拟仪器，其图形化的界面使得编程及使用过程都生动有趣。
图形化的程序语言，又称为“G”语言。
使用这种语言编程时，基本上不写程序代码，取而代之的是流程图或框图。
它尽可能利用了技术人员、科学家、工程师所熟悉的术语、图标和概念。
因此，LabVIEW是一个面向最终用户的工具。
它可以增强你构建自己的科学和工程系统的能力，提供了实现仪器编程和数据采集系统的便捷途径。
使用它进行原理研究、设计、测试并实现仪器系统时，可以大大提高工作效率2.1.2LabVIEW虚拟仪器特点与传统仪器相比，虚拟仪器具有高效、开放、易用灵活、功能强大、性价比高、可操作性好等明显优点，具体表现为：（1）智能化程度高，处理能力强虚拟仪器的处理能力和智能化程度主要取决于仪器软件水平。
用户完全可以根据实际应用需求，将先进的信号处理算法、人工智能技术和专家系统应用于仪器设计与集成，从而将智能仪器水平提高到一个新的层次。
（2）复用性强，系统费用低应用虚拟仪器思想，用相同的基本硬件可构造多种不同功能的测试分析仪器，如同一个高速数字采样器，可设计出数字示波器、逻辑分析仪、计数器等多种仪器。
这样形成的测试仪器系统功能更灵活、更高效、更开放、系统费用更低。
通过与计算机网络连接，还可实现虚拟仪器的分布式共享，更好地发挥仪器的使用价值。
（3）可操作性强，易用灵活虚拟仪器面板可由用户定义，针对不同应用可以设计不同的操作显示界面。
使用计算机的多媒体处理能力可以使仪器操作变得更加直观、简便、易于理解，测量结果可以直接进入数据库系统或通过网络发送。
测量完后还可打印、显示所需的报表或曲线，这些都使得仪器的可操作性大大提高而且易用、灵活。
虚拟仪器较之于传统仪器,有显而易见的优势。
2.2 LabVIEW图形化程序的组成与特点2.2.1前面版前面版是NI LabVIEW提供给VI（图形化程序）特有的组成部分之一。
在VI中，前面版的作用是实现人机对话操作和交互式用户界面操作。
应该讲，它的引入是完全出于虚拟仪器的需要，因为虚拟仪器需要在计算机显示屏上模拟出真实仪器的操作面板。
在前面版上，程序的设计者可以根据程序的实际需要可以放置诸如开关、滑动条等用户可操作控件，也可以放置诸如仪表盘、图形显示器、图表显示器、LED显示器等指示控件，所有这些控件都可以在NI LabVIEW所提供的控件选项板上找到。
前面版，它是每个VI（虚拟仪器）所必须包含的部件之一，也是将来用户唯一可见的部分。
在基于文本代码的编程语言中，比如C、Java等，仅一个前面版就要撰写很多行程序代码。
而在这里，NI LabVIEW已经替我们做完了这项工作。
其余的工作就是如何发挥你的想像力做一个实用、美观的用户界面。
如下图所示，为一空的前面板。
2.2.2程序框图程序框图也是NI LabVIEW提供给VI（图形化程序）特有的组成部分之一。
程序框图用来放置LabVIEW图形化程序源代码。
与基于文本的程序代码不同，图形化程序代码是以图形（图标）的方式展现在设计者面前。
在程序框图中，不仅可以放置图形化代码，并且还可以通过上面的工具拦进行程序调试和即时编译。
程序框图只是用来为程序设计者编程时所使用，最终的用户是无法看到的。
程序框图类似于文本编辑器，它不仅可以放置图形化代码同时也可以进行程序注释的标注，只不过是标注的形式不相同。
如下图所示，为一空的程序框图。
2.2.3图标和连接器图标和连接器也是NI LabVIEW提供给VI（图形化程序）特有的组成部分之一。
在每个VI的前面版和程序框图的右上角，都有一个属于这个VI 的图标。
图标以图形化的方式被用来与其它VI相区别。
程序的设计者可以在前面版或程序框图中设计、修改这个图标。
在前面版中，用鼠标右键单击图标，可以看到如图所示的内容。
通过这个菜单既可以设定VI的属性又可以编辑图标和显示连接器。
而在程序框图中作同样的操作，只可以设定VI的属性和编辑图标。
每个VI都有自己的图标和连接器。
图标构成区别不同VI的图形符号，而连接器定义了VI的输入和输出（当然也可以不进行定义）。
在前面板上可以设置或相互切换显示图标或连接器。
3．语音信号采集总体设计方案与硬件配置3.1语音信号采集系统的功能分析对语音信号的采集、分析、处理与报表生成等。
语音信号由计算机进行分析和处理，在程序中通过设置采样点和采样率，对数据进行时域和频域的分析、处理。
系统软件具有滤波选择，分为低通，高通，带通滤波。
同时也具有开始采集，停止采集，报表生成，停止等功能。
3.2语音信号采集系统的总体构成由外界的语音采集板卡与计算机相连，语音采集板卡采集到的信号经过放大电路输送到计算机进行分析运算。
外部待测的物理信号：声音声音传感器信号调理：将传感器送来的信号转换为仪器设备可以接受的范围信号采集：使用仪器设备采集相关的电信号，并传入计算机软件处理：在计算机中处理所接收的信号3.3语音信号采集系统的硬件配置3.3.1数据采集电路图3.3 NI-ELVIS II型数据采集板的语音采集模块驻极话筒MIC由R0303串联分压供电。
如图3.3所示，当有语音输入时，MIC将产生一个大小与语音强弱成正比的交变电压，该电压经过电阻R0302耦合至放大器OP07中，信号经过放大之后，由模拟通道AI/O2送入计算机内进行分析处理。
