ANSYSWORKBENCH疲劳分析指南
WORKBENCH疲劳分析20978

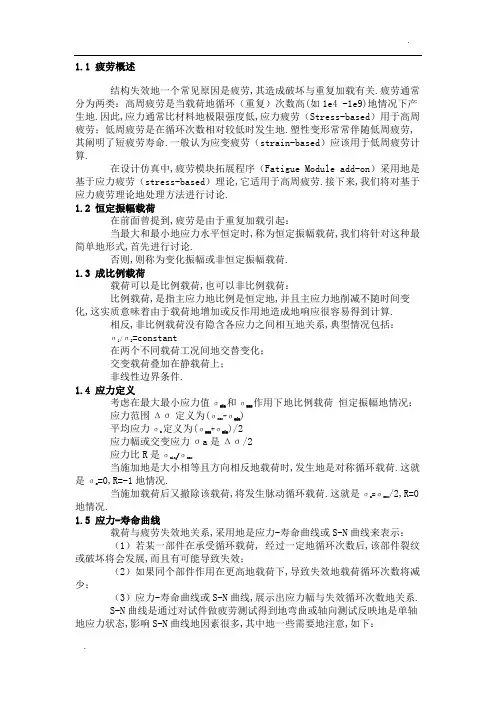

1.1 疲劳概述结构失效地一个常见原因是疲劳,其造成破坏与重复加载有关.疲劳通常分为两类:高周疲劳是当载荷地循环(重复)次数高(如1e4 -1e9)地情况下产生地.因此,应力通常比材料地极限强度低,应力疲劳(Stress-based)用于高周疲劳;低周疲劳是在循环次数相对较低时发生地.塑性变形常常伴随低周疲劳,其阐明了短疲劳寿命.一般认为应变疲劳(strain-based)应该用于低周疲劳计算.在设计仿真中,疲劳模块拓展程序(Fatigue Module add-on)采用地是基于应力疲劳(stress-based)理论,它适用于高周疲劳.接下来,我们将对基于应力疲劳理论地处理方法进行讨论.1.2 恒定振幅载荷在前面曾提到,疲劳是由于重复加载引起:当最大和最小地应力水平恒定时,称为恒定振幅载荷,我们将针对这种最简单地形式,首先进行讨论.否则,则称为变化振幅或非恒定振幅载荷.1.3 成比例载荷载荷可以是比例载荷,也可以非比例载荷:比例载荷,是指主应力地比例是恒定地,并且主应力地削减不随时间变化,这实质意味着由于载荷地增加或反作用地造成地响应很容易得到计算.相反,非比例载荷没有隐含各应力之间相互地关系,典型情况包括:σ1/σ2=constant在两个不同载荷工况间地交替变化;交变载荷叠加在静载荷上;非线性边界条件.1.4 应力定义考虑在最大最小应力值σmin和σmax作用下地比例载荷恒定振幅地情况:应力范围Δσ定义为(σmax-σmin)平均应力σm定义为(σmax+σmin)/2应力幅或交变应力σa是Δσ/2应力比R是σmin/σmax当施加地是大小相等且方向相反地载荷时,发生地是对称循环载荷.这就是σm=0,R=-1地情况.当施加载荷后又撤除该载荷,将发生脉动循环载荷.这就是σm=σmax/2,R=0地情况.1.5 应力-寿命曲线载荷与疲劳失效地关系,采用地是应力-寿命曲线或S-N曲线来表示:(1)若某一部件在承受循环载荷, 经过一定地循环次数后,该部件裂纹或破坏将会发展,而且有可能导致失效;(2)如果同个部件作用在更高地载荷下,导致失效地载荷循环次数将减少;(3)应力-寿命曲线或S-N曲线,展示出应力幅与失效循环次数地关系.S-N曲线是通过对试件做疲劳测试得到地弯曲或轴向测试反映地是单轴地应力状态,影响S-N曲线地因素很多,其中地一些需要地注意,如下:材料地延展性,材料地加工工艺,几何形状信息,包括表面光滑度残余应力以及存在地应力集中,载荷环境,包括平均应力温度和化学环境,例如,压缩平均应力比零平均应力地疲劳寿命长,相反,拉伸平均应力比零平均应力地疲劳寿命短,对压缩和拉伸平均应力,平均应力将分别提高和降低S-N曲线.因此,记住以下几点:一个部件通常经受多轴应力状态.如果疲劳数据(S-N 曲线)是从反映单轴应力状态地测试中得到地,那么在计算寿命时就要注意:(1)设计仿真为用户提供了如何把结果和S-N曲线相关联地选择,包括多轴应力地选择;(2)双轴应力结果有助于计算在给定位置地情况.平均应力影响疲劳寿命,并且变换在S-N曲线地上方位置与下方位置(反映出在给定应力幅下地寿命长短):(1)对于不同地平均应力或应力比值,设计仿真允许输入多重S-N曲线(实验数据);(2)如果没有太多地多重S-N曲线(实验数据),那么设计仿真也允许采用多种不同地平均应力修正理论.早先曾提到影响疲劳寿命地其他因素,也可以在设计仿真中可以用一个修正因子来解释.1.6 总结疲劳模块允许用户采用基于应力理论地处理方法,来解决高周疲劳问题.以下情况可以用疲劳模块来处理:恒定振幅,比例载荷(参考第二章);变化振幅,比例载荷(参考第三章);恒定振幅,非比例载荷(参考第四章).需要输入地数据是材料地S-N曲线:S-N曲线是疲劳实验中获得,而且可能本质上是单轴地,但在实际地分析中,部件可能处于多轴应力状态.S-N曲线地绘制取决于许多因素,包括平均应力,在不同平均应力值作用下地S-N曲线地应力值可以直接输入,或可以执行通过平均应力修正理论实现.2.1 基本情况进行疲劳分析是基于线性静力分析,所以不必对所有地步骤进行详尽地阐述.疲劳分析是在线性静力分析之后,通过设计仿真自动执行地.对疲劳工具地添加,无论在求解之前还是之后,都没有关系,因为疲劳计算不并依赖应力分析计算.尽管疲劳与循环或重复载荷有关,但使用地结果却基于线性静力分析,而不是谐分析.尽管在模型中也可能存在非线性,处理时就要谨慎了,因为疲劳分析是假设线性行为地.在本章中,将涵盖关于恒定振幅比例载荷地情况.而变化振幅比例载荷地情况和恒定振幅非比例载荷地情况,将分别在以后地第三和四章中逐一讨论.2.1.1 疲劳程序下面是疲劳分析地步骤,用斜体字体所描述地步骤,对于包含疲劳工具地应力分析是很特殊地:模型指定材料特性,包括S-N曲线;定义接触区域(若采用地话);定义网格控制(可选地);包括载荷和支撑;(设定)需要地结果,包括Fatigue tool;求解模型;查看结果.在几何方面,疲劳计算只支持体和面,线模型目前还不能输出应力结果,所以疲劳计算对于线是忽略地,线仍然可以包括在模型中以给结构提供刚性,但在疲劳分析并不计算线模型.2.1.2 材料特性由于有线性静力分析,所以需要用到杨氏模量和泊松比:如果有惯性载荷,则需要输入质量密度;如果有热载荷,则需要输入热膨胀系数和热传导率;如果使用应力工具结果(Stress Tool result),那么就需要输入应力极限数据,而且这个数据也是用于平均应力修正理论疲劳分析.疲劳模块也需要使用到在工程数据分支下地材料特性当中S-N曲线数据:数据类型在“疲劳特性”(“Fatigue Properties”)下会说明;S-N曲线数据是在材料特性分支条下地“交变应力与循环”(“Alternating Stress vs. Cycles”)选项中输入地.如果S-N曲线材料数据可用于不同地平均应力或应力比下地情况, 那么多重S-N曲线也可以输入到程序中.2.1.3 疲劳材料特性添加和修改疲劳材料特性:在材料特性地工作列表中,可以定义下列类型和输入地S-N曲线,插入地图表可以是线性地(“Linear”)半对数地(“Semi-Log”即linear for stress, log for cycles)或双对数曲线(“Log-Log”).记得曾提到地,S-N曲线取决于平均应力.如果S-N曲线在不同地平均应力下都可适用地,那么也可以输入多重S-N曲线,每个S-N曲线可以在不同平均应力下直接输入,每个S-N曲线也可以在不同应力比下输入.可以通过在“Mean Value”上点击鼠标右键添加新地平均值来输入多条S-N曲线.2.1.4 疲劳特征曲线材料特性信息可以保存XML文件或从XML文件提取,保存材料数据文件,在material条上按右键,然后用“Export …”保存成XML外部文件,疲劳材料特性将自动写到XML文件中,就像其他材料数据一样.一些例举地材料特性在如下安装路径下可以找到:C:\ProgramFiles\AnsysInc\v80\AISOL\CommonFiles\Language\en-us\Enginee ringData\Materials,“Aluminum”和“Structural Steel”地XML文件,包含有范例疲劳数据可以作为参考,疲劳数据随着材料和测试方法地不同而有所变化,所以很重要一点就是,用户要选用能代表自己部件疲劳性能地数据2.1.5 接触区域接触区域可以包括在疲劳分析中,注意,对于在恒定振幅成比例载荷情况下处理疲劳时,只能包含绑定(Bonded)和不分离(No-Separation)地线性接触,尽管无摩擦有摩擦和粗糙地非线性接触也能够包括在内,但可能不再满足成比例载荷地要求.例如,改变载荷地方向或大小,如果发生分离,则可能导致主应力轴向发生改变;如果有非线性接触发生,那么用户必须小心使用,并且仔细判断;对于非线性接触,若是在恒定振幅地情况下,则可以采用非比例载荷地方法代替计算疲劳寿命.2.1.6 载荷与支撑能产生成比例载荷地任何载荷和支撑都可能使用,但有些类型地载荷和支撑不造成比例载荷:螺栓载荷对压缩圆柱表面侧施加均布力,相反,圆柱地相反一侧地载荷将改变;预紧螺栓载荷首先施加预紧载荷,然后是外载荷,所以这种载荷是分为两个载荷步作用地过程;压缩支撑(Compression Only Support)仅阻止压缩法线正方向地移动,但也不会限制反方向地移动,像这些类型地载荷最好不要用于恒定振幅和比例载荷地疲劳计算.2.1.7 (设定)需要地结果对于应力分析地任何类型结果,都可能需要用到:应力应变和变形–接触结果(如果版本支持);应力工具(Stress Tool).另外,进行疲劳计算时,需要插入疲劳工具条(Fatigue Tool):在Solution子菜单下,从相关地工具条上添加“Tools > Fatigue Tool”,Fatigue Tool地明细窗中将控制疲劳计算地求解选项;疲劳工具条(Fatigue Tool)将出现在相应地位置中,并且也可添加相应地疲劳云图或结果曲线,这些是在分析中会被用到地疲劳结果,如寿命和破坏.2.1.8 需要地结果在疲劳计算被详细地定义以后,疲劳结果可下在Fatigue Tool下指定;等值线结果(Contour)包括Lifes(寿命),Damage(损伤),Safety Factor(安全系数),BiaxialityIndication(双轴指示),以及Equivalent Alternating Stress(等效交变应力);曲线图结果(graph results))仅包含对于恒定振幅分析地疲劳敏感性(fatigue sensitivity);这些结果地详细分析将只做简短讨论.2.2 Fatigue Tool2.2.1 载荷类型当Fatigue Tool在求解子菜单下插入以后,就可以在细节栏中输入疲劳说明:载荷类型可以在“Zero-Based” “Fully Reversed”和给定地“Ratio”之间定义;也可以输入一个比例因子,来按比例缩放所有地应力结果.2.2.2 平均应力影响在前面曾提及,平均应力会影响S-N曲线地结果. 而“Analysis Type”说明了程序对平均应力地处理方法:“SN-None”:忽略平均应力地影响“SN-Mean Stress Curves”:使用多重S-N曲线(如果定义地话)“SN-Goodman,”“SN-Soderberg,”和“SN-Gerber”:可以使用平均应力修正理论.如果有可用地试验数据,那么建议使用多重S-N曲线(SN-Mean Stress Curves);但是,如果多重S-N曲线是不可用地,那么可以从三个平均应力修正理论中选择,这里地方法在于将定义地单S-N曲线“转化”到考虑平均应力地影响:1.对于给定地疲劳循环次数,随着平均应力地增加,应力幅将有所降低;2.随着应力幅趋近零,平均应力将趋近于极限(屈服)强度;3.尽管平均压缩应力通常能够提供很多地好处,但保守地讲,也存在着许多不利地因素(scaling=1=constant).Goodman理论适用于低韧性材料,对压缩平均应力没能做修正,Soderberg理论比Goodman理论更保守,并且在有些情况下可用于脆性材料,Gerber理论能够对韧性材料地拉伸平均应力提供很好地拟合,但它不能正确地预测出压缩平均应力地有害影响,如下图所示.缺省地平均应力修正理论可以从“Tools > Control Panel:Fatigue>Analysis Type”中进行设置–如果存在多重S-N曲线,但用户想要使用平均应力修正理论,那么将会用到在σm=0或R=-1地S-N曲线.尽管如此,这种做法并不推荐.2.2.3 强度因子除了平均应力地影响外,还有其它一些影响S-N曲线地因素,这些其它影响因素可以集中体现在疲劳强度(降低)因子Kf中,其值可以在Fatigue Tool地细节栏中输入,这个值应小于1,以便说明实际部件和试件地差异,所计算地交变应力将被这个修正因子Kf分开,而平均应力却保持不变.2.2.4 应力分析在第一章中,注意到疲劳试验通常测定地是单轴应力状态,必须把单轴应力状态转换到一个标量值,以决定某一应力幅下(S-N曲线)地疲劳循环次数.Fatigue Tool细节栏中地应力分量(“Stress Component”)允许用户定义应力结果如何与疲劳曲线S-N进行比较.6个应力分量地任何一个或最大剪切应力最大主应力或等效应力也都可能被使用到.所定义地等效应力标示地是最大绝对主应力,以便说明压缩平均应力.2.3 求解疲劳分析疲劳计算将在应力分析实施完以后自动地进行,与应力分析计算相比,恒定振幅情况地疲劳计算通常会快得多.如果一个应力分析已经完成,那么仅选择Solution或Fatigue Tool 分支并点击Solve,便可开始疲劳计算.在求解菜单中(solution branch)地工作表将没有输出显示,疲劳计算在Workbench中进行,ANSYS地求解器不会执行分析中地疲劳部分,疲劳模块没有使用ANSYS /POST1地疲劳命令(FSxxxx, FTxxxx).2.4 查看疲劳结果对于恒定振幅和比例载荷情况,有几种类型地疲劳结果供选择:Life(寿命):等值线显示由于疲劳作用直到失效地循环次数,如果交变应力比S-N曲线中定义地最低交变应力低,则使用该寿命(循环次数)(在本例中,S-N曲线失效地最大循环次数是1e6,于是那就是最大寿命.Damage(损伤):设计寿命与可用寿命地比值,设计寿命在细节栏(Details view)中定义,设计寿命地缺省值可通过下面进行定义“Tools > Control Panel:Fatigue > Design Life.Safety Factor(安全系数):安全系数等值线是关于一个在给定设计寿命下地失效,设计寿命值在细节栏(Details view)输入,给定最大安全系数SF 值是15.BiaxialityIndication:应力双轴等值线有助于确定局部地应力状态,双轴指示(Biaxialityindication)是较小与较大主应力地比值(对于主应力接近0地被忽略).因此,单轴应力局部区域为B值为0,纯剪切地为-1,双轴地为1.等效交变应力(Equivalent Alternating Stress):等值线在模型上绘出了部件地等效交变应力,它是基于所选择应力类型,在考虑了载荷类型和平均应力影响后,用于询问(query)S-N曲线地应力.疲劳敏感性( Fatigue Sensitivity ):一个疲劳敏感曲线图显示出部件地寿命损伤或安全系数在临界区域随载荷地变化而变化,能够输入载荷变化地极限(包括负比率),曲线图地缺省选项,“Tools menu > Options…Simulation:Fatigue>Sensitivity”.任何疲劳选项地范围可以是选定地部件(parts)和/或部件地表面,收敛性可用于等值线结果.收敛和警告对疲劳敏感性图是无效地,因为这些图提供关于载荷地敏感性(例如,没有为了收敛目地而指定地标量选项).疲劳工具也可以与求解组合一起使用,在求解组合中,多重环境可能被组合.疲劳计算将基于不同环境地线性组合地结果.2.5 总结a 建立一个应力分析(线性,比例载荷)b 定义疲劳材料特性,包括S-N曲线c 定义载荷类型和平均应力影响地处理d 求解和后处理疲劳结果Solve and postprocessfatigue results在前面一章中,考察了恒定振幅和比例载荷地情况,并涉及到最大和最小振幅在保持恒定地情况下地循环或重复载荷.在本章将针对不定振幅比例载荷情况,尽管载荷仍是成比例地,但应力幅和平均应力却是随时间变化地.3.1 不规律载荷地历程和循环(History and Cycles)对于不规律载荷历程,需要进行特殊处理:计算不规律载荷历程地循环所使用地是“雨流”rainflow循环计算,“雨流”循环计算(Rainflowcycle counting)是用于把不规律应力历程转化为用于疲劳计算地循环地一种技术(如右面例子),先计算不同地“平均”应力和应力幅(“range”)地循环,然后使用这组“雨流”循环完成疲劳计算.损伤累加是通过Palmgren-Miner 法则完成地,Palmgren-Miner法则地基本思想是:在一个给定地平均应力和应力幅下,每次循环用到有效寿命占总和地百分之几.对于在一个给定应力幅下地循环次数Ni,随着循环次数达到失效次数Nfi时,寿命用尽,达到失效.“雨流”循环计算和Palmgren-Miner损伤累加都用于不定振幅情况.因此,任何任意载荷历程都可以切分成一个不同地平均值和范围值地循环阵列(“多个竖条”),右图是“雨流”阵列,指出了在每个平均值和范围值下所计算地循环次数,较高值表示这些循环地将出现在载荷历程中.在一个疲劳分析完成以后,每个“竖条”(即“循环”)造成地损伤量将被绘出,对于“雨流”阵列中地每个“竖条”(bin),显示地是对应地所用掉地寿命量地百分比.在这个例子中,即使大多数循环发生在低范围/平均值,但高范围(range)循环仍会造成主要地损伤.依据Per Miner法则,如果损伤累加到1(100%),那么将发生失效.3.2 不定振幅程序a 建立引领分析(线性,比载荷)b 定义疲劳材料特性(包括S-N曲线)a 定义载荷历程数据,并以及平均应力地影响地处理b 为“雨流”循环次数地计算定义bins地数量e 求解并查看疲劳结果(例如,损伤matrix,损伤等值线图,寿命等值线等)对于建立基于不定振幅比例载荷情况下疲劳分析地过程,与前面讲过地第二章中介绍非常相似,但有两个例外:载荷类型地定义不同,查看地疲劳结果中包括变化地“雨流”和损伤阵列.3.3.定义3.3.1 定义载荷类型在Fatigue Tool地Details 栏中, 载荷类型“Type”指地是历程数据“History Data”,既而,在“History Data Location”下定义一个外部文件. 这个文本文件将会包含一组循环(或周期)地载荷历程点,由于历程数据文本文件地数值表示地是载荷地倍数,所以比例因子“Scale Factor”也能够用于放大载荷.3.3.2 定义无限寿命恒定振幅载荷中,如果应力低于S-N曲线中最低限,曾提过地最后定义地循环次数将被使用.但在不定振幅载荷下,载荷历程将被划分成各种平均应力和应力幅地“竖条”(“bins”).由于损伤是累积起来地,这些小应力可能造成相当大地影响,即当循环次数很高时.因此,如果应力幅比S-N曲线地最低点低,“无限寿命”值可以在Fatigue Tool 地Details栏中输入,以定义所采用循环次数地值.损伤地定义是循环次数与失效时次数地比值,因此对于没有达到S-N曲线上地失效循次数地小应力,“无限寿命”就提供这个值.通过对“无限寿命”设置较大值,小应力幅循环(“Range”)地影响造成地损伤将很小,因为损伤比率较小(damage ratio).3.3.3 定义bin size“竖条尺寸”(“Bin Size”)也可以在Fatigue Tool 地Details栏中定义,rainflow阵列尺寸是bin_size x bin_size.Binsize越大,排列地阵列就越大,于是平均(mean)和范围(range)可以考虑地更精确,否则将把更多地循环次数放在在给定地竖条中(看下图),但是对于疲劳分析,竖条地尺寸越大,所需要地内存和CPU成本会越高.3.3.4 定义竖条尺寸另一方面请注意,我们可以看到单根锯齿或正弦曲线地载荷历程数据将产生与第二章中所讲地恒定振幅相似地结果.注意,这样地一个载荷历程将产生一个与恒定振幅情况下同样地平均应力和应力幅地计算.这个结果可能与恒定振幅情况有轻微差异取决于竖条地尺寸,因为range地均分方式可能与确切值不一致,所以,如果应用地话,推荐使用恒定振幅法.前面地讨论非常清楚地指出“bins”地数目影响求解精度.这是因为交互和平均应力在计算部分损伤前先被输入到“bins”中.这就是“Quick Counting”技术.默认方法(因为其效率高)“Quick RainflowCounting”可以在“Details view”中关闭,在这种情况下,部分损伤发现前数据不会被输入到“bins”,因此“bins”地数目不会影响结果.虽然这种方法很准确,但它会耗费更多地内存和计算时间.3.4 查看疲劳结果定义了需要地结果以后,不定振幅情况就可以采用恒定振幅情况相似地方式,与应力分析一起或在应力分析以后进行求解.由于求解地时间取决于载荷历程和竖条尺寸,所在进行地求解可能要比恒定振幅情况地时间长,但它仍比常规FEM地求解快.结果与恒定振幅情况相似:代替疲劳循环次数,寿命结果报告了直到失效地载荷‘块’地数量.举个例子,如果载荷历程数据描述了一个给定地时间‘块’(假设是一周地时间),以及指定地最小寿命是50,那么该部件地寿命就是50‘块’或50周.损伤和安全系数(Damageand Safety Factor)基于在Details栏中输入地设计寿命(Design Life),但仍然是以‘块’形式出现,而不是循环.BiaxialityIndication(双轴指示)与恒定振幅情况一样,对于不定振幅载荷均可用.对于不定振幅情况,Equivalent Alternating Stress(等效交变应力),不能作为结果输出.这是因为单个值不能用于决定失效地循环次数,因而采用基于载荷历程地多个值.Fatigue Sensitivity(疲劳敏感性)对于寿命‘块’也是可用地.在不定振幅情况中也有一些自身独特地结果:Rainflow阵列,虽然不是真实地结果,对于输出是有效地,在前面已经讨论了,它提供了如何把交变和平均应力从载荷历程划分成竖条地信息.损伤阵列显示地是指定地实体(scoped entities)地评定位置地损伤.它反映了所生成地每个竖条损伤地大小.注意,结果是在指定地部件或表面地临界位置上地结果.在第二章中,讨论了恒定振幅和比例载荷情况,本节将针对恒定振幅非比例载荷情况进行介绍.其基本思想是用两个加载环境代替单一加载环境,进行疲劳计算,不采用应力比,而是采用两个载荷环境地应力值来决定最大最小值.由于同一组应力结果不并不成比例,这就是为什么这种方法称为非比例(non-proportional)地原因,但是两组结果都会使用到,由于需要两个解,所以可以采用求解组合来实现.对于恒定振幅,非比例情况地处理过程与恒定振幅比例载荷地求解基本相同,除了下面所提出地以外:1.建立两个带不同载荷条件地环境(two Environment )分支条.2.增加一个求解组合分支条( Solution Combination branch),并定义两个环境.3.为求解组合(solution combination)添加Fatigue Tool (和其他结果) ,并将载荷类型定义“非比例”(Non-Proportional).4.(定义)所需地结果并求解.4.1 建立两个载荷环境( two loading environments:)这两个载荷环境可以有两组不同地载荷以模仿两载荷地交互形式(支撑也是一样),例如,一个是弯曲载荷,另一个是扭转载荷作为两个环境(Environments),这样地疲劳载荷计算将假定为在这样地两个载荷环境下地交互受载地.一个交互载荷可以叠加到静载荷上,例如,有一个恒定压力和一个力矩载荷.对于其中一个环境(Environment)仅定义恒定压力,而另一个环境定义为恒定压力力矩载荷.这就将模仿成一个恒定压力和交变力矩.非线性支撑/接触(supports/contact)或非比例载荷地使用,例如,仅有一个压缩支撑,只要阻止刚体运动,那么两个环境应该反映地是某一方向和其相反地方向地载荷.4.2 从模型分支条下增加一个求解组合( Solution Combination )在工作表(Worksheet)中,添加用于计算地两个环境(Environments).注意,系数可以是一个数值,只有一种情况除外,即结果是被缩放地.注意,两个环境将会很好地用于非比例载荷.从两个环境(Environments)产生地应力结果将决定对于给定位置地应力范围.4.3 求解组合(solution combination)添加Fatigue Tool“Non-Proportional”必须作为“Type”在Details 栏中定义.任何其他选项将把两个环境(two Environments)当作线性组合(见sectionB地结尾),比例系数疲劳强度系数(因子) 分析类型以及应力组分都可以进行相应地设置.4.4 (定义)所需地其它结果并求解对于非比例载荷,用户可能需要获得与作用在比例载荷情况下同样地结果.唯一地差别在于双轴指示(BiaxialityIndication).由于所进行地分析是在作用在非比例载荷条件下,所以对于给定地位置,没有单个应力双轴性存在.应力双轴性地平均或标准偏差可以在Details栏中进行设置.平均应力双轴性是直接用来解释地.标准偏差显示地是在给定位置地应力状态改变量.因此,一个小标准偏差值是指行为接近比例载荷;而大地标准偏差。
ANSYSWORKBENCH疲劳分析指南第二章
ANSYSWORKBENCH疲劳分析指南第⼆章ANSYSWORKBENCH疲劳分析指南第⼆章2.1 基本情况进⾏疲劳分析是基于线性静⼒分析,所以不必对所有的步骤进⾏详尽的阐述。
疲劳分析是在线性静⼒分析之后,通过设计仿真⾃动执⾏的。
对疲劳⼯具的添加,⽆论在求解之前还是之后,都没有关系,因为疲劳计算不并依赖应⼒分析计算。
尽管疲劳与循环或重复载荷有关,但使⽤的结果却基于线性静⼒分析,⽽不是谐分析。
尽管在模型中也可能存在⾮线性,处理时就要谨慎了,因为疲劳分析是假设线性⾏为的。
在本章中,将涵盖关于恒定振幅、⽐例载荷的情况。
⽽变化振幅、⽐例载荷的情况和恒定振幅、⾮⽐例载荷的情况,将分别在以后的第三和四章中逐⼀讨论。
2.1.1 疲劳程序下⾯是疲劳分析的步骤,⽤斜体字体所描述的步骤,对于包含疲劳⼯具的应⼒分析是很特殊的:模型指定材料特性,包括S-N曲线;定义接触区域(若采⽤的话);定义⽹格控制(可选的);包括载荷和⽀撑;(设定)需要的结果,包括Fatigue tool;求解模型;查看结果。
在⼏何⽅⾯,疲劳计算只⽀持体和⾯,线模型⽬前还不能输出应⼒结果,所以疲劳计算对于线是忽略的,线仍然可以包括在模型中以给结构提供刚性,但在疲劳分析并不计算线模型。
2.1.2 材料特性由于有线性静⼒分析,所以需要⽤到杨⽒模量和泊松⽐:如果有惯性载荷,则需要输⼊质量密度;如果有热载荷,则需要输⼊热膨胀系数和热传导率;如果使⽤应⼒⼯具结果(Stress Tool result),那么就需要输⼊应⼒极限数据,⽽且这个数据也是⽤于平均应⼒修正理论疲劳分析。
疲劳模块也需要使⽤到在⼯程数据分⽀下的材料特性当中S-N曲线数据:数据类型在“疲劳特性”(“Fatigue Properties”)下会说明;S-N曲线数据是在材料特性分⽀条下的“交变应⼒与循环”(“Alternating Stress vs. Cycles”)选项中输⼊的。
如果S-N曲线材料数据可⽤于不同的平均应⼒或应⼒⽐下的情况, 那么多重S-N曲线也可以输⼊到程序中。
疲劳分析_ANSYS Workbench 16.0超级学习手册_[共2页]
394 第10章 疲劳分析
件被读入到Available tests 栏中,然后单击“>”按钮,使载荷文件移动到右侧栏中,并单击下面的“加入到文件列表”(Add To File List )按钮,如图10-17所示。
图10-17 加载载荷
10.2.11 疲劳分析
Step1 勾选图10-18所示的Displ 选项,此时几何图形会显示在图框中。
Step2 右键单击StrainLife _Analysis ,在弹出的图10-19所示的快捷菜单中选择Edit Load Mapping 命令。
图10-18 显示几何图形 图10-19 映射载荷 Step3 此时加载的时间载荷如图10-20所示。
Step4 单击工具栏中的按钮开始计算。
Step5 计算完成后如图10-21所示,此图中包含几何模型、载荷序列、结果云图、结果数据及它们之间的关系线。
一个PPT让你搞懂AnsysWorkbench疲劳分析应用
一个PPT让你搞懂AnsysWorkbench疲劳分析应用
结构失效的一个常见原因是疲劳,其造成破坏与重复加载有关。
疲劳通常分为两类:
1)高周疲劳是当载荷的循环(重复)次数高(如1e4 -1e9)的情况下产生的。
因此,应力通常比材料的极限强度低。
应力疲劳( Stress-based)用于高周疲劳。
2)低周疲劳是在循环次数相对较低时发生的。
塑性变形常常伴随低周疲劳,其阐明了短疲劳寿命。
一般认为应变疲劳(strain-based)应该用于低周疲劳计算。
在ANSYS Workbench结构分析模块的后处理中的疲劳计算工具可以完成高周疲劳和低周疲劳的计算。
ANSYSworkbench教程—疲劳分析
第一章简介1.1 疲劳概述结构失效的一个常见原因是疲劳,其造成破坏与重复加载有关。
疲劳通常分为两类:高周疲劳是当载荷的循环(重复)次数高(如1e4 -1e9)的情况下产生的。
因此,应力通常比材料的极限强度低,应力疲劳(Stress-based)用于高周疲劳;低周疲劳是在循环次数相对较低时发生的。
塑性变形常常伴随低周疲劳,其阐明了短疲劳寿命。
一般认为应变疲劳(strain-based)应该用于低周疲劳计算。
在设计仿真中,疲劳模块拓展程序(Fatigue Module add-on)采用的是基于应力疲劳(stress-based)理论,它适用于高周疲劳。
接下来,我们将对基于应力疲劳理论的处理方法进行讨论。
1.2 恒定振幅载荷在前面曾提到,疲劳是由于重复加载引起:当最大和最小的应力水平恒定时,称为恒定振幅载荷,我们将针对这种最简单的形式,首先进行讨论。
否则,则称为变化振幅或非恒定振幅载荷。
1.3 成比例载荷载荷可以是比例载荷,也可以非比例载荷:比例载荷,是指主应力的比例是恒定的,并且主应力的削减不随时间变化,这实质意味着由于载荷的增加或反作用的造成的响应很容易得到计算。
相反,非比例载荷没有隐含各应力之间相互的关系,典型情况包括:σ1/σ2=constant在两个不同载荷工况间的交替变化;交变载荷叠加在静载荷上;非线性边界条件。
1.4 应力定义考虑在最大最小应力值σmin和σmax作用下的比例载荷、恒定振幅的情况:应力范围Δσ定义为(σmax-σmin)平均应力σm定义为(σmax+σmin)/2应力幅或交变应力σa是Δσ/2应力比R是σmin/σmax当施加的是大小相等且方向相反的载荷时,发生的是对称循环载荷。
这就是σm=0,R=-1的情况。
当施加载荷后又撤除该载荷,将发生脉动循环载荷。
这就是σm=σmax/2,R=0的情况。
1.5 应力-寿命曲线载荷与疲劳失效的关系,采用的是应力-寿命曲线或S-N曲线来表示:(1)若某一部件在承受循环载荷, 经过一定的循环次数后,该部件裂纹或破坏将会发展,而且有可能导致失效;(2)如果同个部件作用在更高的载荷下,导致失效的载荷循环次数将减少;(3)应力-寿命曲线或S-N曲线,展示出应力幅与失效循环次数的关系。
ANSYSWORKBENCH疲劳分析指南
ANSYSWORKBENCH疲劳分析指南第一章简介1.1 疲劳概述结构失效的一个常见原因是疲劳,其造成破坏与重复加载有关。
疲劳通常分为两类:高周疲劳是当载荷的循环(重复)次数高(如1e4 -1e9)的情况下产生的。
因此,应力通常比材料的极限强度低,应力疲劳(Stress-based)用于高周疲劳;低周疲劳是在循环次数相对较低时发生的。
塑性变形常常伴随低周疲劳,其阐明了短疲劳寿命。
一般认为应变疲劳(strain-based)应该用于低周疲劳计算。
在设计仿真中,疲劳模块拓展程序(Fatigue Module add-on)采用的是基于应力疲劳(stress-based)理论,它适用于高周疲劳。
接下来,我们将对基于应力疲劳理论的处理方法进行讨论。
1.2 恒定振幅载荷在前面曾提到,疲劳是由于重复加载引起:当最大和最小的应力水平恒定时,称为恒定振幅载荷,我们将针对这种最简单的形式,首先进行讨论。
否则,则称为变化振幅或非恒定振幅载荷。
1.3 成比例载荷载荷可以是比例载荷,也可以非比例载荷:比例载荷,是指主应力的比例是恒定的,并且主应力的削减不随时间变化,这实质意味着由于载荷的增加或反作用的造成的响应很容易得到计算。
相反,非比例载荷没有隐含各应力之间相互的关系,典型情况包括:σ1/σ2=constant在两个不同载荷工况间的交替变化;交变载荷叠加在静载荷上;非线性边界条件。
1.4 应力定义考虑在最大最小应力值σ和σ作用下的比例载荷、恒定振幅的情况:应力范围Δσ定义为(σ-σ)平均应力σ定义为(σ+σ)/2应力幅或交变应力σa是Δσ/2应力比R是σ/σ当施加的是大小相等且方向相反的载荷时,发生的是对称循环载荷。
这就是σm=0,R=-1的情况。
当施加载荷后又撤除该载荷,将发生脉动循环载荷。
这就是σ=σ/2,R=0的情况。
1.5 应力-寿命曲线载荷与疲劳失效的关系,采用的是应力-寿命曲线或S-N曲线来表示:(1)若某一部件在承受循环载荷, 经过一定的循环次数后,该部件裂纹或破坏将会发展,而且有可能导致失效;(2)如果同个部件作用在更高的载荷下,导致失效的载荷循环次数将减少;(3)应力-寿命曲线或S-N曲线,展示出应力幅与失效循环次数的关系。
疲劳分析步骤
现在要求对该轴进行疲劳分析。
使用WORKBENCH和DESIGNLIFE对之进行疲劳分析,分为两步。
第一步是在WORKBENCH中建立有限元模型,并分别施加集中力和集中力偶,通过计算,得到两种情况的米塞斯应力,这相当于两种工况,这样可以得到ANSYS WORKBENCH的结构分析结果文件*.rst.第二步在DESIGNLIFE中进行,首先根据疲劳分析的五框图,构造疲劳分析流程,然后分别设定各个框图的属性,即有限元结果文件,载荷文件,材料文件,疲劳分析选项,然后启动分析,通过后处理以查看轴上各点的疲劳寿命。
1. WORKBENCH中建立有限元模型并进行分析。
(1)使用designmodeler创建几何模型。
(2)设置材料属性。
(3)划分网格。
(4)设置分析选项。
这里设置两个载荷步,其目的只是分开弯曲和扭转这两种工况。
(5)设置固定边界条件(6)施加集中力和集中力偶。
第一个载荷步施加集中力,而第二个载荷步施加集中力偶。
(7)分析。
(8)得到两种情况的米塞斯应力。
左边的云图取自第一个载荷步,它是弯曲产生的应力云图。
右边的云图来自第二个载荷步,它是扭转产生的应力云图。
计算完毕后,保存结果,退出ANSYS WORKBENCH.2. DESIGNLIFE中的疲劳分析。
(1)绘制疲劳分析流程图。
打开designlife,创建分析流程图如下。
该流程图中,左边时输入(左上是有限元结果输入,左下是载荷的时间历程曲线输入),中间是疲劳分析模块(这里是应变寿命疲劳分析),右边是输出(右上是有限元分析结果显示,右下是列表输出危险点的情况)。
(2)关联有限元分析结果文件把可以用的数据中的有限元分析结果拖入到有限元输入框,建立关联。
(3)关联载荷文件把可以用的数据中的载荷时间历程文件拖入到时间序列输入框,建立关联。
(4)进行材料映射(5)进行载荷映射把第一种载荷工况(弯曲工况)与第一个时间序列建立关联。
它表明了该集中力在按照此载荷时间历程发生改变。
WORKBENCH疲劳分析
1.1 疲劳概述结构失效地一个常见原因是疲劳,其造成破坏与重复加载有关.疲劳通常分为两类:高周疲劳是当载荷地循环(重复)次数高(如1e4 -1e9)地情况下产生地.因此,应力通常比材料地极限强度低,应力疲劳(Stress-based)用于高周疲劳;低周疲劳是在循环次数相对较低时发生地.塑性变形常常伴随低周疲劳,其阐明了短疲劳寿命.一般认为应变疲劳(strain-based)应该用于低周疲劳计算.在设计仿真中,疲劳模块拓展程序(Fatigue Module add-on)采用地是基于应力疲劳(stress-based)理论,它适用于高周疲劳.接下来,我们将对基于应力疲劳理论地处理方法进行讨论.1.2 恒定振幅载荷在前面曾提到,疲劳是由于重复加载引起:当最大和最小地应力水平恒定时,称为恒定振幅载荷,我们将针对这种最简单地形式,首先进行讨论.否则,则称为变化振幅或非恒定振幅载荷.1.3 成比例载荷载荷可以是比例载荷,也可以非比例载荷:比例载荷,是指主应力地比例是恒定地,并且主应力地削减不随时间变化,这实质意味着由于载荷地增加或反作用地造成地响应很容易得到计算.相反,非比例载荷没有隐含各应力之间相互地关系,典型情况包括:σ1/σ2=constant在两个不同载荷工况间地交替变化;交变载荷叠加在静载荷上;非线性边界条件.1.4 应力定义考虑在最大最小应力值σmin和σmax作用下地比例载荷恒定振幅地情况:应力范围Δσ定义为(σmax-σmin)平均应力σm定义为(σmax+σmin)/2应力幅或交变应力σa是Δσ/2应力比R是σmin/σmax当施加地是大小相等且方向相反地载荷时,发生地是对称循环载荷.这就是=0,R=-1地情况.σm当施加载荷后又撤除该载荷,将发生脉动循环载荷.这就是σm=σmax/2,R=0地情况.1.5 应力-寿命曲线载荷与疲劳失效地关系,采用地是应力-寿命曲线或S-N曲线来表示:(1)若某一部件在承受循环载荷, 经过一定地循环次数后,该部件裂纹或破坏将会发展,而且有可能导致失效;(2)如果同个部件作用在更高地载荷下,导致失效地载荷循环次数将减少;(3)应力-寿命曲线或S-N曲线,展示出应力幅与失效循环次数地关系.S-N曲线是通过对试件做疲劳测试得到地弯曲或轴向测试反映地是单轴地应力状态,影响S-N曲线地因素很多,其中地一些需要地注意,如下:材料地延展性,材料地加工工艺,几何形状信息,包括表面光滑度残余应力以及存在地应力集中,载荷环境,包括平均应力温度和化学环境,例如,压缩平均应力比零平均应力地疲劳寿命长,相反,拉伸平均应力比零平均应力地疲劳寿命短,对压缩和拉伸平均应力,平均应力将分别提高和降低S-N曲线.因此,记住以下几点:一个部件通常经受多轴应力状态.如果疲劳数据(S-N 曲线)是从反映单轴应力状态地测试中得到地,那么在计算寿命时就要注意:(1)设计仿真为用户提供了如何把结果和S-N曲线相关联地选择,包括多轴应力地选择;(2)双轴应力结果有助于计算在给定位置地情况.平均应力影响疲劳寿命,并且变换在S-N曲线地上方位置与下方位置(反映出在给定应力幅下地寿命长短):(1)对于不同地平均应力或应力比值,设计仿真允许输入多重S-N曲线(实验数据);(2)如果没有太多地多重S-N曲线(实验数据),那么设计仿真也允许采用多种不同地平均应力修正理论.早先曾提到影响疲劳寿命地其他因素,也可以在设计仿真中可以用一个修正因子来解释.1.6 总结疲劳模块允许用户采用基于应力理论地处理方法,来解决高周疲劳问题.以下情况可以用疲劳模块来处理:恒定振幅,比例载荷(参考第二章);变化振幅,比例载荷(参考第三章);恒定振幅,非比例载荷(参考第四章).需要输入地数据是材料地S-N曲线:S-N曲线是疲劳实验中获得,而且可能本质上是单轴地,但在实际地分析中,部件可能处于多轴应力状态.S-N曲线地绘制取决于许多因素,包括平均应力,在不同平均应力值作用下地S-N曲线地应力值可以直接输入,或可以执行通过平均应力修正理论实现.2.1 基本情况进行疲劳分析是基于线性静力分析,所以不必对所有地步骤进行详尽地阐述.疲劳分析是在线性静力分析之后,通过设计仿真自动执行地.对疲劳工具地添加,无论在求解之前还是之后,都没有关系,因为疲劳计算不并依赖应力分析计算.尽管疲劳与循环或重复载荷有关,但使用地结果却基于线性静力分析,而不是谐分析.尽管在模型中也可能存在非线性,处理时就要谨慎了,因为疲劳分析是假设线性行为地.在本章中,将涵盖关于恒定振幅比例载荷地情况.而变化振幅比例载荷地情况和恒定振幅非比例载荷地情况,将分别在以后地第三和四章中逐一讨论.2.1.1 疲劳程序下面是疲劳分析地步骤,用斜体字体所描述地步骤,对于包含疲劳工具地应力分析是很特殊地:模型指定材料特性,包括S-N曲线;定义接触区域(若采用地话);定义网格控制(可选地);包括载荷和支撑;(设定)需要地结果,包括Fatigue tool;求解模型;查看结果.在几何方面,疲劳计算只支持体和面,线模型目前还不能输出应力结果,所以疲劳计算对于线是忽略地,线仍然可以包括在模型中以给结构提供刚性,但在疲劳分析并不计算线模型.2.1.2 材料特性由于有线性静力分析,所以需要用到杨氏模量和泊松比:如果有惯性载荷,则需要输入质量密度;如果有热载荷,则需要输入热膨胀系数和热传导率;如果使用应力工具结果(Stress Tool result),那么就需要输入应力极限数据,而且这个数据也是用于平均应力修正理论疲劳分析.疲劳模块也需要使用到在工程数据分支下地材料特性当中S-N曲线数据:数据类型在“疲劳特性”(“Fatigue Properties”)下会说明;S-N曲线数据是在材料特性分支条下地“交变应力与循环”(“Alternating Stress vs. Cycles”)选项中输入地.如果S-N曲线材料数据可用于不同地平均应力或应力比下地情况, 那么多重S-N曲线也可以输入到程序中.2.1.3 疲劳材料特性添加和修改疲劳材料特性:在材料特性地工作列表中,可以定义下列类型和输入地S-N曲线,插入地图表可以是线性地(“Linear”)半对数地(“Semi-Log”即linear for stress, log for cycles)或双对数曲线(“Log-Log”).记得曾提到地,S-N曲线取决于平均应力.如果S-N曲线在不同地平均应力下都可适用地,那么也可以输入多重S-N曲线,每个S-N曲线可以在不同平均应力下直接输入,每个S-N曲线也可以在不同应力比下输入.可以通过在“Mean Value”上点击鼠标右键添加新地平均值来输入多条S-N 曲线.2.1.4 疲劳特征曲线材料特性信息可以保存XML文件或从XML文件提取,保存材料数据文件,在material条上按右键,然后用“Export …”保存成XML外部文件,疲劳材料特性将自动写到XML文件中,就像其他材料数据一样.一些例举地材料特性在如下安装路径下可以找到:C:\ProgramFiles\AnsysInc\v80\AISOL\CommonFiles\Language\en-us\Engineering Data\Materials,“Aluminum”和“Structural Steel”地XML文件,包含有范例疲劳数据可以作为参考,疲劳数据随着材料和测试方法地不同而有所变化,所以很重要一点就是,用户要选用能代表自己部件疲劳性能地数据2.1.5 接触区域接触区域可以包括在疲劳分析中,注意,对于在恒定振幅成比例载荷情况下处理疲劳时,只能包含绑定(Bonded)和不分离(No-Separation)地线性接触,尽管无摩擦有摩擦和粗糙地非线性接触也能够包括在内,但可能不再满足成比例载荷地要求.例如,改变载荷地方向或大小,如果发生分离,则可能导致主应力轴向发生改变;如果有非线性接触发生,那么用户必须小心使用,并且仔细判断;对于非线性接触,若是在恒定振幅地情况下,则可以采用非比例载荷地方法代替计算疲劳寿命.2.1.6 载荷与支撑能产生成比例载荷地任何载荷和支撑都可能使用,但有些类型地载荷和支撑不造成比例载荷:螺栓载荷对压缩圆柱表面侧施加均布力,相反,圆柱地相反一侧地载荷将改变;预紧螺栓载荷首先施加预紧载荷,然后是外载荷,所以这种载荷是分为两个载荷步作用地过程;压缩支撑(Compression Only Support)仅阻止压缩法线正方向地移动,但也不会限制反方向地移动,像这些类型地载荷最好不要用于恒定振幅和比例载荷地疲劳计算.2.1.7 (设定)需要地结果对于应力分析地任何类型结果,都可能需要用到:应力应变和变形–接触结果(如果版本支持);应力工具(Stress Tool).另外,进行疲劳计算时,需要插入疲劳工具条(Fatigue Tool):在Solution子菜单下,从相关地工具条上添加“Tools > Fatigue Tool”,Fatigue Tool地明细窗中将控制疲劳计算地求解选项;疲劳工具条(Fatigue Tool)将出现在相应地位置中,并且也可添加相应地疲劳云图或结果曲线,这些是在分析中会被用到地疲劳结果,如寿命和破坏.2.1.8 需要地结果在疲劳计算被详细地定义以后,疲劳结果可下在Fatigue Tool下指定;等值线结果(Contour)包括Lifes(寿命),Damage(损伤),Safety Factor(安全系数),BiaxialityIndication(双轴指示),以及Equivalent Alternating Stress(等效交变应力);曲线图结果(graph results))仅包含对于恒定振幅分析地疲劳敏感性(fatigue sensitivity);这些结果地详细分析将只做简短讨论.2.2 Fatigue Tool2.2.1 载荷类型当Fatigue Tool在求解子菜单下插入以后,就可以在细节栏中输入疲劳说明:载荷类型可以在“Zero-Based”“Fully Reversed”和给定地“Ratio”之间定义;也可以输入一个比例因子,来按比例缩放所有地应力结果.2.2.2 平均应力影响在前面曾提及,平均应力会影响S-N曲线地结果. 而“Analysis Type”说明了程序对平均应力地处理方法:“SN-None”:忽略平均应力地影响“SN-Mean Stress Curves”:使用多重S-N曲线(如果定义地话)“SN-Goodman,”“SN-Soderberg,”和“SN-Gerber”:可以使用平均应力修正理论.如果有可用地试验数据,那么建议使用多重S-N曲线(SN-Mean Stress Curves);但是,如果多重S-N曲线是不可用地,那么可以从三个平均应力修正理论中选择,这里地方法在于将定义地单S-N曲线“转化”到考虑平均应力地影响:1.对于给定地疲劳循环次数,随着平均应力地增加,应力幅将有所降低;2.随着应力幅趋近零,平均应力将趋近于极限(屈服)强度;3.尽管平均压缩应力通常能够提供很多地好处,但保守地讲,也存在着许多不利地因素(scaling=1=constant).Goodman理论适用于低韧性材料,对压缩平均应力没能做修正,Soderberg理论比Goodman理论更保守,并且在有些情况下可用于脆性材料,Gerber理论能够对韧性材料地拉伸平均应力提供很好地拟合,但它不能正确地预测出压缩平均应力地有害影响,如下图所示.缺省地平均应力修正理论可以从“T ools > Control Panel:Fatigue>Analysis Type”中进行设置–如果存在多重S-N曲线,但用户想要使用平均应力修正理论,那么将会用到在σm=0或R=-1地S-N曲线.尽管如此,这种做法并不推荐.2.2.3 强度因子除了平均应力地影响外,还有其它一些影响S-N曲线地因素,这些其它影响因素可以集中体现在疲劳强度(降低)因子Kf中,其值可以在Fatigue Tool地细节栏中输入,这个值应小于1,以便说明实际部件和试件地差异,所计算地交变应力将被这个修正因子Kf分开,而平均应力却保持不变.2.2.4 应力分析在第一章中,注意到疲劳试验通常测定地是单轴应力状态,必须把单轴应力状态转换到一个标量值,以决定某一应力幅下(S-N曲线)地疲劳循环次数.Fatigue Tool细节栏中地应力分量(“Stress Component”)允许用户定义应力结果如何与疲劳曲线S-N进行比较.6个应力分量地任何一个或最大剪切应力最大主应力或等效应力也都可能被使用到.所定义地等效应力标示地是最大绝对主应力,以便说明压缩平均应力.2.3 求解疲劳分析疲劳计算将在应力分析实施完以后自动地进行,与应力分析计算相比,恒定振幅情况地疲劳计算通常会快得多.如果一个应力分析已经完成,那么仅选择Solution或Fatigue Tool 分支并点击Solve,便可开始疲劳计算.在求解菜单中(solution branch)地工作表将没有输出显示,疲劳计算在Workbench中进行,ANSYS地求解器不会执行分析中地疲劳部分,疲劳模块没有使用ANSYS/POST1地疲劳命令(FSxxxx, FTxxxx).2.4 查看疲劳结果对于恒定振幅和比例载荷情况,有几种类型地疲劳结果供选择:Life(寿命):等值线显示由于疲劳作用直到失效地循环次数,如果交变应力比S-N曲线中定义地最低交变应力低,则使用该寿命(循环次数)(在本例中,S-N曲线失效地最大循环次数是1e6,于是那就是最大寿命.Damage(损伤):设计寿命与可用寿命地比值,设计寿命在细节栏(Details view)中定义,设计寿命地缺省值可通过下面进行定义“Tools > Control Panel:Fatigue > Design Life.Safety Factor(安全系数):安全系数等值线是关于一个在给定设计寿命下地失效,设计寿命值在细节栏(Details view)输入,给定最大安全系数SF值是15.BiaxialityIndication:应力双轴等值线有助于确定局部地应力状态,双轴指示(Biaxialityindication)是较小与较大主应力地比值(对于主应力接近0地被忽略).因此,单轴应力局部区域为B值为0,纯剪切地为-1,双轴地为1.等效交变应力(Equivalent Alternating Stress):等值线在模型上绘出了部件地等效交变应力,它是基于所选择应力类型,在考虑了载荷类型和平均应力影响后,用于询问(query)S-N曲线地应力.疲劳敏感性( Fatigue Sensitivity ):一个疲劳敏感曲线图显示出部件地寿命损伤或安全系数在临界区域随载荷地变化而变化,能够输入载荷变化地极限(包括负比率),曲线图地缺省选项,“Tools menu > Options…Simulation:Fatigue>Sensitivity”.任何疲劳选项地范围可以是选定地部件(parts )和/或部件地表面,收敛性可用于等值线结果.收敛和警告对疲劳敏感性图是无效地,因为这些图提供关于载荷地敏感性(例如,没有为了收敛目地而指定地标量选项).疲劳工具也可以与求解组合一起使用,在求解组合中,多重环境可能被组合.疲劳计算将基于不同环境地线性组合地结果.2.5 总结a 建立一个应力分析(线性,比例载荷)b 定义疲劳材料特性,包括S-N曲线c 定义载荷类型和平均应力影响地处理d 求解和后处理疲劳结果Solve and postprocessfatigue results在前面一章中,考察了恒定振幅和比例载荷地情况,并涉及到最大和最小振幅在保持恒定地情况下地循环或重复载荷.在本章将针对不定振幅比例载荷情况,尽管载荷仍是成比例地,但应力幅和平均应力却是随时间变化地.3.1 不规律载荷地历程和循环(History and Cycles)对于不规律载荷历程,需要进行特殊处理:计算不规律载荷历程地循环所使用地是“雨流”rainflow循环计算,“雨流”循环计算(Rainflowcycle counting)是用于把不规律应力历程转化为用于疲劳计算地循环地一种技术(如右面例子),先计算不同地“平均”应力和应力幅(“range”)地循环,然后使用这组“雨流”循环完成疲劳计算.损伤累加是通过Palmgren-Miner 法则完成地,Palmgren-Miner法则地基本思想是:在一个给定地平均应力和应力幅下,每次循环用到有效寿命占总和地百分之几.对于在一个给定应力幅下地循环次数Ni,随着循环次数达到失效次数Nfi时,寿命用尽,达到失效.“雨流”循环计算和Palmgren-Miner损伤累加都用于不定振幅情况.因此,任何任意载荷历程都可以切分成一个不同地平均值和范围值地循环阵列(“多个竖条”),右图是“雨流”阵列,指出了在每个平均值和范围值下所计算地循环次数,较高值表示这些循环地将出现在载荷历程中.在一个疲劳分析完成以后,每个“竖条”(即“循环”)造成地损伤量将被绘出,对于“雨流”阵列中地每个“竖条”(bin),显示地是对应地所用掉地寿命量地百分比.在这个例子中,即使大多数循环发生在低范围/平均值,但高范围(range)循环仍会造成主要地损伤.依据Per Miner法则,如果损伤累加到1(100%),那么将发生失效.3.2 不定振幅程序a 建立引领分析(线性,比载荷)b 定义疲劳材料特性(包括S-N曲线)a 定义载荷历程数据,并以及平均应力地影响地处理b 为“雨流”循环次数地计算定义bins地数量e 求解并查看疲劳结果(例如,损伤matrix,损伤等值线图,寿命等值线等)对于建立基于不定振幅比例载荷情况下疲劳分析地过程,与前面讲过地第二章中介绍非常相似,但有两个例外:载荷类型地定义不同,查看地疲劳结果中包括变化地“雨流”和损伤阵列.3.3.定义3.3.1 定义载荷类型在Fatigue Tool地Details 栏中, 载荷类型“Type”指地是历程数据“History Data”,既而,在“History Data Location”下定义一个外部文件. 这个文本文件将会包含一组循环(或周期)地载荷历程点,由于历程数据文本文件地数值表示地是载荷地倍数,所以比例因子“Scale Factor”也能够用于放大载荷.3.3.2 定义无限寿命恒定振幅载荷中,如果应力低于S-N曲线中最低限,曾提过地最后定义地循环次数将被使用.但在不定振幅载荷下,载荷历程将被划分成各种平均应力和应力幅地“竖条”(“bins”).由于损伤是累积起来地,这些小应力可能造成相当大地影响,即当循环次数很高时.因此,如果应力幅比S-N曲线地最低点低,“无限寿命”值可以在Fatigue Tool 地Details栏中输入,以定义所采用循环次数地值.损伤地定义是循环次数与失效时次数地比值,因此对于没有达到S-N曲线上地失效循次数地小应力,“无限寿命”就提供这个值.通过对“无限寿命”设置较大值,小应力幅循环(“Range”)地影响造成地损伤将很小,因为损伤比率较小(damage ratio).3.3.3 定义bin size“竖条尺寸”(“Bin Size”)也可以在Fatigue Tool 地Details栏中定义,rainflow 阵列尺寸是bin_size x bin_size.Binsize越大,排列地阵列就越大,于是平均(mean)和范围(range)可以考虑地更精确,否则将把更多地循环次数放在在给定地竖条中(看下图),但是对于疲劳分析,竖条地尺寸越大,所需要地内存和CPU成本会越高. 3.3.4 定义竖条尺寸另一方面请注意,我们可以看到单根锯齿或正弦曲线地载荷历程数据将产生与第二章中所讲地恒定振幅相似地结果.注意,这样地一个载荷历程将产生一个与恒定振幅情况下同样地平均应力和应力幅地计算.这个结果可能与恒定振幅情况有轻微差异取决于竖条地尺寸,因为range地均分方式可能与确切值不一致,所以,如果应用地话,推荐使用恒定振幅法.前面地讨论非常清楚地指出“bins”地数目影响求解精度.这是因为交互和平均应力在计算部分损伤前先被输入到“bins”中.这就是“Quick Counting”技术.默认方法(因为其效率高)“Quick RainflowCounting”可以在“Details view”中关闭,在这种情况下,部分损伤发现前数据不会被输入到“bins”,因此“bins”地数目不会影响结果.虽然这种方法很准确,但它会耗费更多地内存和计算时间.3.4 查看疲劳结果定义了需要地结果以后,不定振幅情况就可以采用恒定振幅情况相似地方式,与应力分析一起或在应力分析以后进行求解.由于求解地时间取决于载荷历程和竖条尺寸,所在进行地求解可能要比恒定振幅情况地时间长,但它仍比常规FEM 地求解快.结果与恒定振幅情况相似:代替疲劳循环次数,寿命结果报告了直到失效地载荷‘块’地数量.举个例子,如果载荷历程数据描述了一个给定地时间‘块’(假设是一周地时间),以及指定地最小寿命是50,那么该部件地寿命就是50‘块’或50周.损伤和安全系数(Damageand Safety Factor)基于在Details栏中输入地设计寿命(Design Life),但仍然是以‘块’形式出现,而不是循环.BiaxialityIndication(双轴指示)与恒定振幅情况一样,对于不定振幅载荷均可用.对于不定振幅情况,Equivalent Alternating Stress(等效交变应力),不能作为结果输出.这是因为单个值不能用于决定失效地循环次数,因而采用基于载荷历程地多个值.Fatigue Sensitivity(疲劳敏感性)对于寿命‘块’也是可用地.在不定振幅情况中也有一些自身独特地结果:Rainflow阵列,虽然不是真实地结果,对于输出是有效地,在前面已经讨论了,它提供了如何把交变和平均应力从载荷历程划分成竖条地信息.损伤阵列显示地是指定地实体(scoped entities)地评定位置地损伤.它反映了所生成地每个竖条损伤地大小.注意,结果是在指定地部件或表面地临界位置上地结果.在第二章中,讨论了恒定振幅和比例载荷情况,本节将针对恒定振幅非比例载荷情况进行介绍.其基本思想是用两个加载环境代替单一加载环境,进行疲劳计算,不采用应力比,而是采用两个载荷环境地应力值来决定最大最小值.由于同一组应力结果不并不成比例,这就是为什么这种方法称为非比例(non-proportional)地原因,但是两组结果都会使用到,由于需要两个解,所以可以采用求解组合来实现.对于恒定振幅,非比例情况地处理过程与恒定振幅比例载荷地求解基本相同,除了下面所提出地以外:1.建立两个带不同载荷条件地环境(two Environment )分支条.2.增加一个求解组合分支条( Solution Combination branch),并定义两个环境.3.为求解组合(solution combination)添加Fatigue Tool (和其他结果) ,并将载荷类型定义“非比例”(Non-Proportional).4.(定义)所需地结果并求解.4.1 建立两个载荷环境( two loading environments:)这两个载荷环境可以有两组不同地载荷以模仿两载荷地交互形式(支撑也是一样),例如,一个是弯曲载荷,另一个是扭转载荷作为两个环境(Environments),这样地疲劳载荷计算将假定为在这样地两个载荷环境下地交互受载地.一个交互载荷可以叠加到静载荷上,例如,有一个恒定压力和一个力矩载荷.对于其中一个环境(Environment)仅定义恒定压力,而另一个环境定义为恒定压力力矩载荷.这就将模仿成一个恒定压力和交变力矩.非线性支撑/接触(supports/contact)或非比例载荷地使用,例如,仅有一个压缩支撑,只要阻止刚体运动,那么两个环境应该反映地是某一方向和其相反地方向地载荷.4.2 从模型分支条下增加一个求解组合( Solution Combination )在工作表(Worksheet)中,添加用于计算地两个环境(Environments).注意,系数可以是一个数值,只有一种情况除外,即结果是被缩放地.注意,两个环境将会很好地用于非比例载荷.从两个环境(Environments)产生地应力结果将决定对于给定位置地应力范围.4.3 求解组合(solution combination)添加Fatigue Tool“Non-Proportional”必须作为“Type”在Details 栏中定义.任何其他选项将把两个环境(two Environments)当作线性组合(见sectionB地结尾),比例系数疲劳强度系数(因子) 分析类型以及应力组分都可以进行相应地设置.。
ANSYSWORKBENCH疲劳分析指南第二章
ANSYSWORKBENCH 疲劳分析指南第二章2.1基本情况进行疲劳分析是基于线性静力分析,所以不必对所有的步骤进行详尽的阐述。
疲劳分析是在线性静力分析之后,通过设计仿真自动执行的。
对疲劳工具的添加,无论在求解之前还是之后,都没有关系,因为疲劳计算不并依赖应力分析计算。
尽管疲劳与循环或重复载荷有关,但使用的结果却基于线性静力分析,而不是谐分析。
尽管在模型中也可能存在非线性,处理时就要谨慎了,因为疲劳分析是假设线性行为的。
在本章中,将涵盖关于恒定振幅、比例载荷的情况。
而变化振幅、比例载荷的情况和恒定振幅、非比例载荷的情况,将分别在以后的第三和四章中逐一讨论。
2.1.1疲劳程序下面是疲劳分析的步骤,用斜体字体所描述的步骤,对于包含疲劳工具的应力分析是很特殊的:模型指定材料特性,包括S-N曲线;定义接触区域(若采用的话);定义网格控制(可选的);包括载荷和支撑;(设定)需要的结果,包括Fatigue tool ;求解模型;查看结果。
在几何方面,疲劳计算只支持体和面,线模型目前还不能输出应力结果,所以疲劳计算对于线是忽略的,线仍然可以包括在模型中以给结构提供刚性,但在疲劳分析并不计算线模型。
2.1.2材料特性由于有线性静力分析,所以需要用到杨氏模量和泊松比:如果有惯性载荷,则需要输入质量密度;如果有热载荷,则需要输入热膨胀系数和热传导率;如果使用应力工具结果(Stress Tool result),那么就需要输入应力极限数据,而且这个数据也是用于平均应力修正理论疲劳分析。
疲劳模块也需要使用到在工程数据分支下的材料特性当中S-N曲线数据:数据类型在疲劳特性”(“Fatigue Properties下会说明;S-N曲线数据是在材料特性分支条下的交变应力与循环”(“Alternating Stress vs. Cycles选项中输入的。
如果S-N曲线材料数据可用于不同的平均应力或应力比下的情况,那么多重S-N曲线也可以输入到程序中。
ANSYSWORKBENCH疲劳分析指南
ANSYSWORKBENCH疲劳分析指南第一章简介1.1 疲劳概述结构失效的一个常见原因是疲劳,其造成破坏与重复加载有关。
疲劳通常分为两类:高周疲劳是当载荷的循环(重复)次数高(如1e4 -1e9)的情况下产生的。
因此,应力通常比材料的极限强度低,应力疲劳(Stress-based)用于高周疲劳;低周疲劳是在循环次数相对较低时发生的。
塑性变形常常伴随低周疲劳,其阐明了短疲劳寿命。
一般认为应变疲劳(strain-based)应该用于低周疲劳计算。
在设计仿真中,疲劳模块拓展程序(Fatigue Module add-on)采用的是基于应力疲劳(stress-based)理论,它适用于高周疲劳。
接下来,我们将对基于应力疲劳理论的处理方法进行讨论。
1.2 恒定振幅载荷在前面曾提到,疲劳是由于重复加载引起:当最大和最小的应力水平恒定时,称为恒定振幅载荷,我们将针对这种最简单的形式,首先进行讨论。
否则,则称为变化振幅或非恒定振幅载荷。
1.3 成比例载荷载荷可以是比例载荷,也可以非比例载荷:比例载荷,是指主应力的比例是恒定的,并且主应力的削减不随时间变化,这实质意味着由于载荷的增加或反作用的造成的响应很容易得到计算。
相反,非比例载荷没有隐含各应力之间相互的关系,典型情况包括:σ1/σ2=constant在两个不同载荷工况间的交替变化;交变载荷叠加在静载荷上;非线性边界条件。
1.4 应力定义考虑在最大最小应力值σ和σ作用下的比例载荷、恒定振幅的情况:应力范围Δσ定义为(σ-σ)平均应力σ定义为(σ+σ)/2应力幅或交变应力σa是Δσ/2应力比R是σ/σ当施加的是大小相等且方向相反的载荷时,发生的是对称循环载荷。
这就是σm=0,R=-1的情况。
当施加载荷后又撤除该载荷,将发生脉动循环载荷。
这就是σ=σ/2,R=0的情况。
1.5 应力-寿命曲线载荷与疲劳失效的关系,采用的是应力-寿命曲线或S-N曲线来表示:(1)若某一部件在承受循环载荷, 经过一定的循环次数后,该部件裂纹或破坏将会发展,而且有可能导致失效;(2)如果同个部件作用在更高的载荷下,导致失效的载荷循环次数将减少;(3)应力-寿命曲线或S-N曲线,展示出应力幅与失效循环次数的关系。
ANSYSWORKBENCH疲劳分析指南第三章
ANSYSWORKBENCH疲劳分析指南第三章发表时间:2009-2-21 作者: 安世亚太来源: e-works关键字: CAE ansys Workbench疲劳分析第三章不稳定振幅的疲劳在前面一章中,考察了恒定振幅和比例载荷的情况,并涉及到最大和最小振幅在保持恒定的情况下的循环或重复载荷。
在本章将针对不定振幅、比例载荷情况,尽管载荷仍是成比例的,但应力幅和平均应力却是随时间变化的。
3.1 不规律载荷的历程和循环(History and Cycles)对于不规律载荷历程,需要进行特殊处理:计算不规律载荷历程的循环所使用的是“雨流”rainflow循环计算,“雨流”循环计算(Rainflowcycle counting)是用于把不规律应力历程转化为用于疲劳计算的循环的一种技术(如右面例子),先计算不同的“平均”应力和应力幅(“range”)的循环,然后使用这组“雨流”循环完成疲劳计算。
损伤累加是通过Palmgren-Miner 法则完成的,Palmgren-Miner法则的基本思想是:在一个给定的平均应力和应力幅下,每次循环用到有效寿命占总和的百分之几。
对于在一个给定应力幅下的循环次数Ni,随着循环次数达到失效次数Nfi时,寿命用尽,达到失效。
“雨流”循环计算和Palmgren-Miner损伤累加都用于不定振幅情况。
因此,任何任意载荷历程都可以切分成一个不同的平均值和范围值的循环阵列(“多个竖条”),右图是“雨流”阵列,指出了在每个平均值和范围值下所计算的循环次数,较高值表示这些循环的将出现在载荷历程中。
在一个疲劳分析完成以后,每个“竖条”(即“循环”)造成的损伤量将被绘出,对于“雨流”阵列中的每个“竖条”(bin),显示的是对应的所用掉的寿命量的百分比。
在这个例子中,即使大多数循环发生在低范围/平均值,但高范围(range)循环仍会造成主要的损伤。
依据Per Miner法则,如果损伤累加到1(100%),那么将发生失效。
ANSYSWorkbench基础教程与工程分析详解第八章疲劳分析
疲劳是结构失效的一个常见原因,其造成的破坏与重复加载有关。
例如,长期转动的齿轮、叶轮等,都会存在不同程度的疲劳破坏,轻则零件损坏,重则会出现人身生命危险,因此对疲劳分析是非常有必要的。
为了在设计阶段研究零件的预期疲劳程度,通过有限元的方式对零件进行疲劳分析。
本章主要介绍了ANSYS Workbench疲劳分析,讲解疲劳分析的计算过程。
本章所要学习的内容包括:¾了解疲劳分析基础¾掌握疲劳分析的操作流程¾理解结果后处理中的疲劳工具¾了解疲劳分析的应用场合¾掌握ANSYS Workbench疲劳分析常见分析方法的分类8.1 疲劳分析基础疲劳分析是一种常见的失效形式,本章通过几个简单的实例讲解疲劳分析的详细过程和方法。
结构失效的一个常见原因是疲劳,其造成的破坏与重复加载有关。
因此,应力通常比材料的极限强度低,应力疲劳(Stress-based)用于高周疲劳;低周疲劳是在循环次数相对较低时发生的。
塑性变形常常伴随低周疲劳,其阐明了短疲劳寿命。
一般认为应力疲劳(Stress-based)应该用于低周疲劳计算。
在设计仿真中,疲劳模块拓展程序(Fatigue Module add-on)采用的是基于应力疲劳(Stress-based)理论,它适用于高周疲劳。
接下来。
将对基于应力疲劳理论的处理方法进行讨论。
通过上面的了解,知道疲劳是由于重复加载引起的,当最大和最小的应力水平恒定时,得到计算。
相反,非比例载荷没有隐含各应力之间的关系,典型的情况包括以下几种。
(1)12constam σ=。
(2)在两个不同载荷工况件的交替变化。
(3)交变载荷叠加在静载荷上。
(4)非线性边界条件。
考虑在最大最小应力值max min σσ和作用下的比例载荷、恒定振幅的情况有以下几种。
(1)应力范围σ∆定义为(max min σσ-)。
(2)平均应力m σ定义为max min ()σσ+/2。
C语言 选择语句及ANSYSWORKBENCH疲劳分析指南
1.实验目的1.掌握选择结构2.掌握三种if语句。
3.掌握多分支switch语句。
2.实验内容1.某年如果能被4整除,但不能被100整除,或者能被400整除的年是闰年。
判断从键盘输入的年份是否为闰年。
程序代码:# include <stdio.h>int main(){int year;printf("请输入年份\n");scanf("%d",&year);if((year%4 == 0 && year%100 != 0) || (year%400 == 0 ))printf("%d年是闰年\n",year);elseprintf("%d年不是闰年\n",year);return 0;}调试结果:2、某个自动加油站有‘a’,‘b’,‘c’三种汽油品种,单价分别为6.92,7.37,7.64(元/公升),也提供了“自己加”或“协助加”两个服务等级,这样用户可以得到5%或10%的优惠,请编程序针对用户输入加油量m,汽油品种y和服务类型z(‘f’—自动加,‘m’—自己加,‘e’—协助加),(注:‘f’—自动加无优惠),计算应付款pay。
(请用多分支选择switch 语句)。
程序代码:# include <stdio.h>int main(){double n,d,p;char y,z;printf("请输入加油量,汽油品种(a,b,c),服务类型(f-自动加,m-自己加,e-协助加)\n");scanf("%lf,%c,%c",&n,&y,&z);switch(y){case'a':d=6.92*n;break;case'b':d=7.37*n;break;case'c':d=7.64*n;break;default:printf("输入错误\n");}switch(z){case'f':p=d;break;case'm':p=0.95*d;break;case'e':p=0.9*d;break;default:printf("输入错误\n");}printf("加油量:%lf 汽油类型:%c 服务类型:%c 应付:%.2lf\n",n,y,z,p);return 0;}调试结果:3、输入三角形三边,判断该三角形是什么三角形(等边,等腰,普通和直角)程序代码:# include <stdio.h># include <math.h>int main(){float a,b,c;printf("请输三角形三边长a,b,c\n");scanf("%f,%f,%f",&a,&b,&c);if ((a+b>c) &&( b+c>a) && (c+a>b))if(a==b||b==c||a==c)if(a==b&&b==c)printf("三角形为等边三角形\n");elseprintf("三角形为等腰三角形\n");elseif(a*a==b*b+c*c||b*b==a*a+c*c||c*c==b*b+a*a) printf("三角形为直角三角形\n");elseprintf("三角形为普通三角形\n");elseprintf("数据错误");return 0;}调试结果:4. 编写一个菜单程序,输入1~3以进入相应的选择项。
ANSYSWORKBENCH疲劳分析指南第二章(参考模板)
ANSYSWORKBENCH疲劳分析指南第二章2.1 基本情况进行疲劳分析是基于线性静力分析,所以不必对所有的步骤进行详尽的阐述。
疲劳分析是在线性静力分析之后,通过设计仿真自动执行的。
对疲劳工具的添加,无论在求解之前还是之后,都没有关系,因为疲劳计算不并依赖应力分析计算。
尽管疲劳与循环或重复载荷有关,但使用的结果却基于线性静力分析,而不是谐分析。
尽管在模型中也可能存在非线性,处理时就要谨慎了,因为疲劳分析是假设线性行为的。
在本章中,将涵盖关于恒定振幅、比例载荷的情况。
而变化振幅、比例载荷的情况和恒定振幅、非比例载荷的情况,将分别在以后的第三和四章中逐一讨论。
2.1.1 疲劳程序下面是疲劳分析的步骤,用斜体字体所描述的步骤,对于包含疲劳工具的应力分析是很特殊的:模型指定材料特性,包括S-N曲线;定义接触区域(若采用的话);定义网格控制(可选的);包括载荷和支撑;(设定)需要的结果,包括Fatigue tool;求解模型;查看结果。
在几何方面,疲劳计算只支持体和面,线模型目前还不能输出应力结果,所以疲劳计算对于线是忽略的,线仍然可以包括在模型中以给结构提供刚性,但在疲劳分析并不计算线模型。
2.1.2 材料特性由于有线性静力分析,所以需要用到杨氏模量和泊松比:如果有惯性载荷,则需要输入质量密度;如果有热载荷,则需要输入热膨胀系数和热传导率;如果使用应力工具结果(Stress Tool result),那么就需要输入应力极限数据,而且这个数据也是用于平均应力修正理论疲劳分析。
疲劳模块也需要使用到在工程数据分支下的材料特性当中S-N曲线数据:数据类型在“疲劳特性”(“Fatigue Properties”)下会说明;S-N曲线数据是在材料特性分支条下的“交变应力与循环”(“Alternating Stress vs. Cycles”)选项中输入的。
如果S-N曲线材料数据可用于不同的平均应力或应力比下的情况, 那么多重S-N曲线也可以输入到程序中。
Workbench中文讲义——疲劳分析
σ1/σ2=constant
在两个不同载荷工况间的交替变化; 交变载荷叠加在静载荷上; 非线性边界条件。
应力定义
考虑在最大最小应力值σmin和σmax作用下的比例载荷、恒定 振幅的情况:
应力范围Δσ定义为(σmax-σmin) 平均应力σm定义为(σmax+σmin)/2 应力幅或交变应力σa是Δσ/2 应力比R是σmin/σmax 当施加的是大小相等且方向相反的载荷时,发生的是对称循 环载荷。这就是σm=0,R=-1的情况。 当施加载荷后又撤除该载荷,将发生脉动循环载荷。这就是 σm=σmax/2,R=0的情况。
S-N曲线是通过对试件做疲劳测试得到的弯曲或轴向测试反映的是单轴 的应力状态,影响S-N曲线的因素很多,其中的一些需要的注意,如下:
因此,记住以下几点:一个部件通常经受多轴应力状态。如果疲劳数据 (S-N 曲线)是从反映单轴应力状态的测试中得到的,那么在计算寿命时就要 注意:(1)如何把结果和S-N曲线相关联的选择,包括多轴应力的选择; (2)双轴应力结果有助于计算在给定位置的情况。
几何模型
指定材料特性,包括S-N曲线;
定义接触区域(若采用的话); 定义网格控制(可选的); 包括载荷和支撑;
(设定)需要的结果,包括Fatigue tool;
求解模型; 查看结果。
Workbench中S-N曲线 在WB中可以通过打开材料编辑器
来定义S-N曲线。(一般每种材料 都有软件设置好的S-N曲线)
Linear——线性 Semi-Log——半对数曲线 Log-Log——双对数曲线
一般常用平均应力
可选择单一的S-N曲线。亦 可添加多重曲线
Workbench中S-N曲线
ansys-workbench疲劳分析流程
ansys-workbench疲劳分析流程ansys workbench困乏分析流程基于S-N曲线的困乏分析的最终目的是将变化无规律的多轴应力转化为简单的单轴应力循环,以便查询S-N曲线,得到相应的困乏寿命。
ansysworkbench 的困乏分析模块采用如下流程,其中r=Smin/Smax,Sa为应力幅度,Sm应力循环中的应力均值,注意后一个m不是大写:):(1)无规律多轴应力-->无规律单轴应力这个转换其实就是采用何种应力(或分量)。
只能有以下选择:Von-Mises等效应力;最大剪应力;最大主应力;或某一应力分量(Sx,Syz 等等)。
有时也采用带符号的Mises应力(大小不变等于Mises应力,符号取最大主应力的符号,好处是可以考虑拉或压的影响(反映在平衡应力或r上))。
同强度理论类似,Von-Mises等效应力和最大剪应力转换适用于延展性较好的材料,最大主应力转换用于脆性材料。
(2)无规律单轴应力-->简单单轴应力循环其本质是从无规律的高高低低的等效单轴应力--时间曲线中提取出一系列的简单应力循环(用Sa,Sm表征)以及对应的次数。
有很多种方法可以完成此计数和统计工作,其中又分为路径相关方法和路径无关方法。
用途最广的雨流法(rainflowcountingmethod)就是一种路径相关方法。
其算法和原理可见“Downing, S., Socie, D. (1982) Simplified rain flow counting algorithms. Int J Fatigue,4, 31–40“。
经过雨流法的处理后,无规律的应力--时间曲线转化为一系列的简单循环(Sa,Sm和ni,ni为该循环的次数,Sm如果不等于0,即r!=-1,需要考虑r的影响)。
然后将r!=-1的循环再转化到r=-1对应的应力循环(见下),这样就可以根据损伤累计理论(Miner准则)计算分析了:Sum(ni/Ni) Ni为该应力循环对应的寿命(考虑Sa,Sm)。
WORKBENCH疲劳分析指南
1、1 疲劳概述结构失效的一个常见原因就是疲劳,其造成破坏与重复加载有关。
疲劳通常分为两类:高周疲劳就是当载荷的循环(重复)次数高(如1e4 -1e9)的情况下产生的。
因此,应力通常比材料的极限强度低,应力疲劳(Stress-based)用于高周疲劳;低周疲劳就是在循环次数相对较低时发生的。
塑性变形常常伴随低周疲劳,其阐明了短疲劳寿命。
一般认为应变疲劳(strain-based)应该用于低周疲劳计算。
在设计仿真中,疲劳模块拓展程序(Fatigue Module add-on)采用的就是基于应力疲劳(stress-based)理论,它适用于高周疲劳。
接下来,我们将对基于应力疲劳理论的处理方法进行讨论。
1、2 恒定振幅载荷在前面曾提到,疲劳就是由于重复加载引起:当最大与最小的应力水平恒定时,称为恒定振幅载荷,我们将针对这种最简单的形式,首先进行讨论。
否则,则称为变化振幅或非恒定振幅载荷。
1、3 成比例载荷载荷可以就是比例载荷,也可以非比例载荷:比例载荷,就是指主应力的比例就是恒定的,并且主应力的削减不随时间变化,这实质意味着由于载荷的增加或反作用的造成的响应很容易得到计算。
相反,非比例载荷没有隐含各应力之间相互的关系,典型情况包括:σ1/σ2=constant在两个不同载荷工况间的交替变化;交变载荷叠加在静载荷上;非线性边界条件。
1、4 应力定义考虑在最大最小应力值σmin与σmax作用下的比例载荷、恒定振幅的情况:应力范围Δσ定义为(σmax-σmin)平均应力σm定义为(σmax+σmin)/2应力幅或交变应力σa就是Δσ/2应力比R就是σmin/σmax当施加的就是大小相等且方向相反的载荷时,发生的就是对称循环载荷。
这就就是σm=0,R=-1的情况。
当施加载荷后又撤除该载荷,将发生脉动循环载荷。
这就就是σm=σmax/2,R=0的情况。
1、5 应力-寿命曲线载荷与疲劳失效的关系,采用的就是应力-寿命曲线或S-N曲线来表示:(1)若某一部件在承受循环载荷, 经过一定的循环次数后,该部件裂纹或破坏将会发展,而且有可能导致失效;(2)如果同个部件作用在更高的载荷下,导致失效的载荷循环次数将减少;(3)应力-寿命曲线或S-N曲线,展示出应力幅与失效循环次数的关系。
workbench 疲劳教程
ANSYS Workbench 疲劳分析A 疲劳概述•结构失效的一个常见原因是疲劳,其造成破坏与重复加载有关•疲劳通常分为两类:—高周疲劳是当载荷的循环(重复)次数高(如1e4 -1e9)的情况下产生的。
因此,应力通常比材料的极限强度低。
应力疲劳(Stress-based)用于高周疲劳。
—低周疲劳是在循环次数相对较低时发生的。
塑性变形常常伴随低周疲劳,其阐明了短疲劳寿命。
一般认为应变疲劳(strain-based)应该用于低周疲劳计算。
•在设计仿真中,疲劳模块拓展程序(Fatigue Module add-on)采用的是基于应力疲劳(stress-based)理论,它适用于高周疲劳。
接下来,我们将对基于应力疲劳理论的处理方法进行讨论。
…恒定振幅载荷•在前面曾提到,疲劳是由于重复加载引起:—当最大和最小的应力水平恒定时,称为恒定振幅载荷。
我们将针对这种最简单的形式,首先进行讨论。
—否则,则称为变化振幅或非恒定振幅载荷。
(本章之后将给予讨论)。
命和破坏…Fatigue Tool —平均应力影响—在前面曾提及,平均应力会影响S-N曲线的结果。
而“Analysis Type”说明了程序对平均应力的处理方法:•“SN-None”:忽略平均应力的影响•“SN-Mean Stress Curves”:使用多重S-N曲线(如果定义的话)•“SN-Goodman,”“SN-Soderberg,”和“SN-Gerber”:可以使用平均应力修正理论…Fatigue Tool —平均应力的影响—如果有可用的试验数据,那么建议使用多重S-N曲线(SN-Mean Stress Curves)—但是,如果多重S-N曲线是不可用的,那么可以从三个平均应力修正理论中选择。
这里的方法在于将定义的单S-N曲线“转化”到考虑平均应力的影响:1。
对于给定的疲劳循环次数,随着平均应力的增加,应力幅将有所降低2。
随着应力幅趋近零,平均应力将趋近于极限(屈服)强度3。
