综合布线施工技术共47页文档
第5章综合布线施工技术PPT课件
5.1 综合布线系统工程施工 的依据和文件
国内大多数的综合布线系统工程均采用国外 厂商所提供的产品，因此工程的设计及其安装绝 大部分都是由国外厂商或代理商直接组织实施， 由于产品的技术特点或产品结构上存在着在区别， 施工过程中我们发现具体设计和施工以及与房屋 建筑的互相融合方面存在一些问题，为此我国主 管建设部门联合其他相关单位组织编制和批准发 布了一批有关综合布线系统工程设计和施工的规 范，为我国智能化建设和智能化小区的综合布线 系统工程提供重要的依据和法规。
第15页/共119页
2.总结材料主要有： （1）开工报告； （2）布线工程图； （3）施工过程报告； （4）测试报告； （5）使用报告； （6）工程验收所需的验收报告。
第16页/共119页
5.3 综合布线系统工程施工准备
施工前的准备工作主要包括技术准备、施工前的环境检查、施工前的设备器材 及施工工具检查、施工组织准备等环节。
第19页/共119页
表5-4 技术交底参考表格
施工技术交底 年月 日
工程名称
内 容：
工程项目
项目技术负责人：
施工组：
第20页/共119页
（4）编制施工方案。 （5）编制工程预算。 2. 人力资源准备 （1）组织机构设置
工程组织机构组成图 （2项）目职经责理分工
技术主管 施工主管 财务主管 质量安全主管 施工组
4.对工程单位新增加的点要及时在施工图中 反映出来。
第11页/共119页
5.对部分场地或工段要及时进行阶段检查验收，确保工 程质量。
6.制订工程进度表。 在制订工程进度表时，要留有余地，还要考虑其他工程 施工时可能对本工程带来的影响，避免出现不能按时完工、 交工的问题。 因此，建议使用管理指派任务表、工程施工进度表，见 表5-2、表5-3。
综合布线施工技术.doc

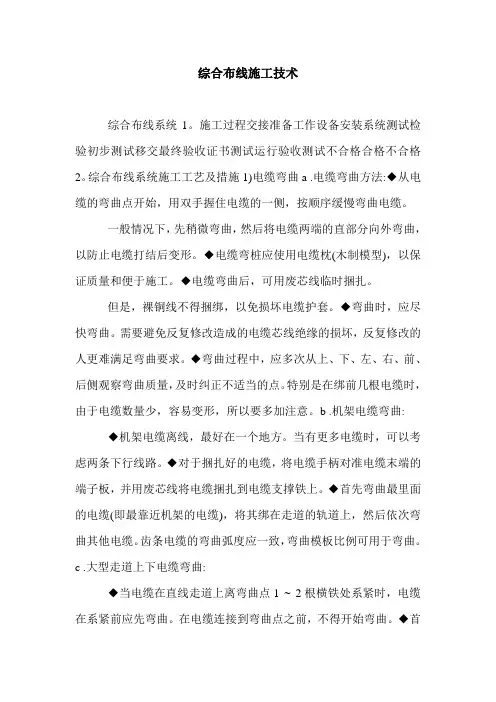

综合布线施工技术综合布线系统1。
施工过程交接准备工作设备安装系统测试检验初步测试移交最终验收证书测试运行验收测试不合格合格不合格2。
综合布线系统施工工艺及措施1)电缆弯曲a .电缆弯曲方法:◆从电缆的弯曲点开始，用双手握住电缆的一侧，按顺序缓慢弯曲电缆。
一般情况下，先稍微弯曲，然后将电缆两端的直部分向外弯曲，以防止电缆打结后变形。
◆电缆弯桩应使用电缆枕(木制模型)，以保证质量和便于施工。
◆电缆弯曲后，可用废芯线临时捆扎。
但是，裸铜线不得捆绑，以免损坏电缆护套。
◆弯曲时，应尽快弯曲。
需要避免反复修改造成的电缆芯线绝缘的损坏，反复修改的人更难满足弯曲要求。
◆弯曲过程中，应多次从上、下、左、右、前、后侧观察弯曲质量，及时纠正不适当的点。
特别是在绑前几根电缆时，由于电缆数量少，容易变形，所以要多加注意。
b .机架电缆弯曲:◆机架电缆离线，最好在一个地方。
当有更多电缆时，可以考虑两条下行线路。
◆对于捆扎好的电缆，将电缆手柄对准电缆末端的端子板，并用废芯线将电缆捆扎到电缆支撑铁上。
◆首先弯曲最里面的电缆(即最靠近机架的电缆)，将其绑在走道的轨道上，然后依次弯曲其他电缆。
齿条电缆的弯曲弧度应一致，弯曲模板比例可用于弯曲。
c .大型走道上下电缆弯曲:◆当电缆在直线走道上离弯曲点1 ~ 2根横铁处系紧时，电缆在系紧前应先弯曲。
在电缆连接到弯曲点之前，不得开始弯曲。
◆首先根据指定位置进行第一次电缆弯曲，然后在此基础上进行其他电缆弯曲。
◆电缆弯头附近的1 ~ 2根横向铁应系紧一点。
在每层过渡时不应过紧，以免电缆弯曲时会被压下，造成电缆弯曲不成形。
d .捆绑电缆的注意事项:◆绑扎电缆前，检查每根电缆的起始位置、线路和站内电缆截面的位置是否符合设计，设计中预留的空间不得遗漏。
◆成束电缆可根据不同情况采用单束法或成组法成束。
◆电缆一般应在一组电缆放出后一次捆扎。
当电缆数量较多时，可分几次捆扎，每次不超过20 ~ 25根电缆，部分电缆在正确敷设后可捆扎。
综合布线施工技术
般为钢丝）与管槽中。暗管的路由应尽量避免穿越建筑物的沉降缝和
伸缩缝，如果必须穿越，应设有补偿装置，在跨越处两端应将管道固
定。
第十一章 综合 布线施工技术
设备间和主干桥架设计安装要求
设备间和主干布线的桥架和槽道安装施工中，采用槽道或桥架的规格尺 寸、组装方式和安装位置均应依照设计规定和图纸要求：
①水平桥架和槽道的安装位置应符合施工图纸的要求，正确无误。其左 右偏差不应超过5mm。垂直桥架和槽道应与地面保持垂直，不应有 倾斜现象，其垂直度的偏差不应超过3mm。电缆桥架和槽道离地面 的高度宜在2.5m以上，如在吊顶内安装桥架和槽道，应与建筑物顶部 间距不小于0.3m。
②桥架和槽道采用吊装或支架安装时，吊装部件的间隔距离为1.5m，平 行桥架和槽道，其安装的水平度偏差不应超过2mm。
③为保证金属桥架槽道的电气性能良好，除要求连接处的连接必须牢固 外，还应在节与节之间增设电气连接线，以保证桥架和槽道电气连通 和有利接地。接地电阻要求按标准规定不得大于4Ω。
第十一章 综合 布线施工技术
总经理
第十一章 综 技术负责人
合布线施工
施工组织机构图
技术
技术组
施工队长
项目经理 材料供应
质 量 安 捡 组
系 统 对 接 组
管 线 安 装 组 1
管 线 安 装 组
光 缆 安 装 组
材 料 保 管
材 料 采 购
2
第十一章 综合 布线施工技术
施工组织机构图
总经理：负责整个工程的人员组织安排和处理工地现场重大事 件，保证工程进度。
线缆的检验
第十一章 综合 布线施工技术
为了保证工程中布放的线缆（包括双绞线、室内室外光缆） 及各种综合布线系统的部件的质量，须对物品进行检验： 有无出厂证明材料（测试报告）、与实际是否相符等。
综合布线工程施工技术
综合布线工程施工技术1. 概述综合布线是一项重要的工程技术，用于建立和维护现代建筑物的通信和数据传输基础设施。
它是一个综合的系统，包括电力布线、通信布线和数据布线。
在综合布线工程施工中，需要考虑布线设计、材料选择、施工规范等方面的技术要求。
2. 布线设计在综合布线工程施工之前，必须进行合理的布线设计。
布线设计应根据建筑物的实际情况和通信需求，确定布线的走向、节点、接口位置等关键参数。
同时，还需要根据相关标准和规范，合理划分布线区域，确保布线的可维护性和可扩展性。
3. 材料选择在综合布线工程施工中，材料的选择非常重要。
合理选择优质的电缆、接头、插座等材料，可以提高综合布线系统的稳定性和可靠性。
同时，还需要注意材料的防火性能和耐用性，确保布线系统在火灾等发生时能够正常工作。
4. 施工规范综合布线工程施工需要遵循一系列规范和标准，以确保施工质量和安全性。
在施工过程中，需要参考相关标准和规范，进行布线材料的安装、接地、接头的制作、线缆的固定等工作。
同时，还要注意施工过程中的安全措施，确保施工人员的人身安全。
5. 施工流程综合布线工程施工通常包括以下几个步骤：5.1 现场勘测和准备在开始施工前，需要对建筑物进行现场勘测，了解建筑结构、布线环境等情况，并根据勘测结果制定施工方案。
同时，还需要准备必要的施工工具和材料。
5.2 基础施工基础施工是综合布线工程的第一个环节，包括基础管线的敷设、钻孔、埋管等工作。
在进行基础施工时，需要按照设计要求进行布线管道的敷设，并注意管道的坡度和接口的密封。
5.3 电缆敷设电缆敷设是综合布线工程的核心环节。
在电缆敷设时，需要根据布线设计方案，按照一定的路径将电缆敷设到相应的位置。
同时，还需要注意电缆的保护和固定，防止损坏和打结。
5.4 接头安装接头安装是综合布线工程的重要环节。
在接头安装时，需要按照相关标准和规范，正确制作接头，并注意接头的可靠性和稳定性。
同时，还需要进行接头的测试和调试，确保接头的正常工作。
综合布线 施工方案

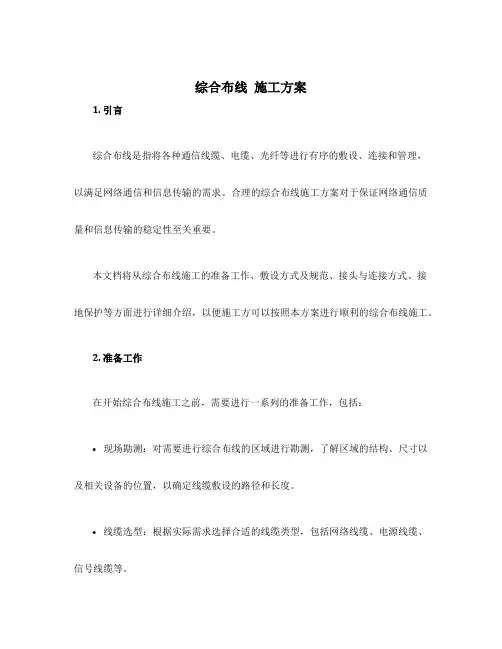

综合布线施工方案1. 引言综合布线是指将各种通信线缆、电缆、光纤等进行有序的敷设、连接和管理，以满足网络通信和信息传输的需求。
合理的综合布线施工方案对于保证网络通信质量和信息传输的稳定性至关重要。
本文档将从综合布线施工的准备工作、敷设方式及规范、接头与连接方式、接地保护等方面进行详细介绍，以便施工方可以按照本方案进行顺利的综合布线施工。
2. 准备工作在开始综合布线施工之前，需要进行一系列的准备工作，包括：•现场勘测：对需要进行综合布线的区域进行勘测，了解区域的结构、尺寸以及相关设备的位置，以确定线缆敷设的路径和长度。
•线缆选型：根据实际需求选择合适的线缆类型，包括网络线缆、电源线缆、信号线缆等。
•材料准备：准备所需的线缆、配件、工具等材料，确保数量和型号的准确性和充足性。
3. 敷设方式及规范综合布线的敷设方式和规范对于保证布线的稳定性和可靠性非常重要。
以下是常用的敷设方式和规范：•带穿管敷设：适用于建筑物和墙体之间需要进行布线的情况，通过事先预埋管道，将线缆进行敷设并固定在管道中。
•架空敷设：适用于跨楼层或者跨建筑物的线缆敷设，通过支架将线缆悬挂在空中。
•拉线敷设：适用于简单布线的情况，将线缆直接拉伸至目标位置，并进行固定和保护。
在敷设过程中，需要注意以下规范：•线缆的弯曲半径：不同类型的线缆有不同的最小弯曲半径要求，需要遵守以避免对线缆造成损害。
•线缆的距离和隔离：不同类型的线缆之间需要保持一定的距离和隔离，以防止电磁干扰和信号串扰。
4. 接头与连接方式在综合布线中，接头和连接方式的选择对于保证布线的连接可靠性和稳定性至关重要。
常见的接头和连接方式有以下几种：•RJ45接头：用于网络线缆的连接，采用插拔方式，方便快捷。
•BNC连接器：用于视频信号线缆的连接，采用螺纹连接，稳定可靠。
•XLR连接器：用于音频信号线缆的连接，采用插拔方式，对信号传输的稳定性要求较高。
在进行接头和连接时需要注意以下事项：•使用质量可靠的接头和连接器，以确保信号传输的质量和稳定性。
综合布线施工文档
SP100综合布线系统施工
施工的基本要求
1、施工求现场要有技术人员监督、指导 2、施工必须有记录，做到清晰、有序 3、敷设若干备用线 4、注意高低线路分开敷设 5、不影响建筑结构和强度
SP100综合布线系统施工
施工前准备(1)
• 环境条件和施工准备
1、熟悉掌握和全面了解设计文件和图纸 — 详阅工程设计文件和施工图纸 — 核对施工图纸并进行安装技术交底
______________%
承包商：
日期：
SP100综合布线系统施工
施工使用表格(7)
表7—工程验收申请单
工程名称：
项目编号：
致（监理工程师或甲方负责人）_______________________： 下列作业已完成，申请验收，以便进行下一步工程_________________________施工。 验收工作内容：
SP100综合布线施工
SP100综合布线系统施 工
综合布线设计原则：
• 标准性 • 实用性 • 灵活性 • 扩充性 • 经济性 • 模块化
Horizo ntal Adminis tration Riser Backbone
Work Area
Campus Backbone
Equipm e nt
SP100综合布线系统施工
40 ～50 40 ～50 40 ～50 40 ～50
设在墙内的 穿线钢管一般 不受限制，可 用32mm，在一 般情况不超过
25mm
SP100综合布线系统施工
槽道施工
槽道又称桥架，其制造材料有金属和非金属材料两类。
它主要用于支承和安放建筑内的各种缆线，一般由托盘、
梯架的直线段、弯通、连接件、附件、支承件和悬吊架等
综合布线系统工程施工技术doc
综合布线系统工程施工技术doc综合布线系统工程施工技术综合布线系统工程施工技术7.1综合布线工程施工技术要点7.1.1 布线工程开工前的准备工作一、施工前的环境条件和施工准备1．熟悉掌握和全面了解设计文件和图纸⑴详细阅读工程设计文件和施工图纸，对其中主要内容，如设计说明、施工图纸和工程概算等部分，相互对照、认真核对。
⑵会同设计单位，现场核对施工图纸进行安装施工技术交底。
设计单位有责任向施工单位对设计文件和施工图纸的主要设计意图和各种因素考虑进行介绍。
结论：设计综合布线实际施工图。
确定布线的走向位置。
供施工人员、督导人员和主管人员使用。
设计综合布线实际施工图2．备料(1)工程施工用的线缆、插座、信息模块、连接器、稳压电源等应该落实购货厂商，并确定提货日期。
(2)工程施工用的各种线槽、附件以及相关的布线材料应在开工前就位;(3)如果集线器是集中供电，则准备好导线、铁管和制订好电器设备安全措施（供电线路必须按民用建筑标准规范进行）。
3．现场调查工程环境的施工条件⑴由于综合布线系统的缆线绝大部分是采取隐蔽的敷设方式。
⑵在现场调查中要复核设计的缆线敷设路由和设备安装位置是否正确适宜，有无安装施工的足够空间或需要采取补救措施或变更设计方案。
⑶对于设备和干线交接间等专用房间，必须对其环境条件和建筑工艺进行调查和检验。
4．编制安装施工进度顺序和施工组织计划要求安装施工计划必须详细、具体、严密和有序，便于监督实施和科学管理。
制定施工进度表（要留有适当的余地，施工过程中意想不到的事情，随时可能发生，并要求立即协调）。
二、设备、器材、仪表和工具的检验1．设备和器材检验的一般要求⑴安装施工前，进行对设备的详细清点和抽样测试。
⑵工程中所需主要器材的型号、规格、程式和数量都应符合设计规定要求。
⑶缆线和主要器材数量必须满足连续施工的要求。
⑷经清点、检验和抽样测试的主要器材应做好记录。
2．设备和器材的具体检验要求⑴缆线的检验要求⑵配线接续设备的检验要求⑶接插部件的检验要求⑷型材、管材和铁件的检验要求3．仪表和工具的检测⑴测试仪表的检验和要求测试仪表应能测试三、四、五类双绞线对称电缆的各种电气性能，它是按TIA/EIA/TSB67中规定的二级精度要求考虑，注意搬运过程中精密仪器的安全。
综合布线施工方案doc.完整版
综合布线施工方案doc.完整版范本一：综合布线施工方案1、引言本综合布线施工方案旨在为企业或机构提供全面、可靠的网络通信解决方案。
通过对整体布线系统的规划、设计、施工和测试，确保网络的高效运行和稳定性。
2、项目背景（详细介绍项目背景，包括所需布线范围、线缆分类、设备需求，以及安全、稳定性等方面的要求）3、布线系统设计3.1 建筑物布线结构设计（包括建筑物结构分析、布线走线、线缆通路设计等）3.2 设备需求与选择（列出所需设备清单，并详细说明选择原则和标准）4、布线施工方案4.1 布线材料采购与验收（包括采购流程、材料质量要求和验收标准）4.2 布线图纸制作与审核（详细说明布线图纸制作流程，以及审核的重要性）4.3 布线施工组织与管理（具体规划施工人员数量、施工流程、施工条件等）4.4 布线设备安装与连接（列出设备安装步骤，以及连接标准）4.5 布线测试与调试（详细说明布线测试的步骤和仪器的使用）5、安全与风险控制（列出可能出现的风险，并提出相应的风险控制措施）6、质量保证与验收标准（列出质量保证的措施和验收标准）7、附件（列出本文档所涉及的附件，并进行详细说明）8、法律名词及注释（对本文档所涉及的法律名词进行解释说明）范本二：综合布线施工方案1、背景本综合布线施工方案旨在为企事业单位提供高效稳定的网络通信解决方案，通过专业的规划、设计、施工和测试，确保布线系统的质量和可靠性。
2、项目概述（详细介绍项目概述，包括布线范围、线缆类型、布线需求和网络设备要求）3、布线设计3.1 建筑物布线结构设计（包括建筑物结构分析、线缆走向规划和线缆通道设计）3.2 设备选型与配置（所需设备清单，并说明选型与配置原则）4、施工方案4.1 物料采购与验收（介绍物料采购的流程和验收标准）4.2 布线图纸制作与审核（详细说明布线图纸的制作和审核要求）4.3 施工组织与管理（规划施工人员数量、施工步骤、施工条件等）4.4 设备安装与连接（列出设备安装的步骤和连接标准）4.5 施工测试与调试（详细说明施工测试的步骤和设备的使用）5、安全与风险控制（可能存在的安全问题和风险，并提供相应的控制措施）6、质量保证与验收标准（质量保证措施和验收标准）7、附件（本文档涉及的附件，并进行详细说明）8、法律名词及注释（对本文档涉及的法律名词进行解释）。
综合布线工程施工技术
综合布线工程施工技术一、引言综合布线工程是专业网络技术中非常重要的一部分，它涉及到信息传输的基础设施布设，对于建筑物内部网络通信起着至关重要的作用。
本文将介绍综合布线工程的施工技术，包括规划设计、材料选择、施工流程等方面的内容。
二、规划设计在进行综合布线工程施工前，首先需要进行详细的规划设计工作。
规划设计包括以下几个方面： - 网络需求分析：根据使用场所的具体需求，确定网络的带宽、覆盖范围等。
- 网络拓扑结构设计：确定网络拓扑结构，包括主干网、分布式网络等。
- 线缆走向规划：确定线缆的走向，保证网络连接的顺畅和可靠性。
- 等等。
三、材料选择在综合布线工程中，选用合适的材料对工程的质量和稳定性有着至关重要的影响。
常见的材料包括： - 网线：选用合适的网线来传输信号，如Cat 5、Cat 6等。
- 连接器：选择质量可靠的连接器，保证信号传输的稳定性。
- 配线架：选择合适的配线架，方便管理线缆、调试网络等。
- 网络设备：选择符合需求的网络设备，如交换机、路由器等。
- 等等。
四、施工流程综合布线工程的施工流程是整个工程中最为关键的部分。
一般的施工流程包括以下几个步骤： 1. 线缆敷设：根据设计好的走向，进行线缆的敷设工作。
2. 线缆连接：将线缆连接至配线架、接头等设备。
3. 配线架搭建：搭建配线架，管理线缆、连接器等设备。
4.设备调试：安装网络设备，进行连通性测试、信号传输测试等。
5.系统验收：对整个网络系统进行验收，确保网络运行正常稳定。
6.系统维护：定期维护保养系统，确保网络的稳定性和安全性。
五、技术要点在综合布线工程的施工过程中，还有一些技术要点需要特别注意，包括： - 线缆敷设时应避免弯曲过大，以免影响信号传输。
- 线缆连接时要保证连接牢固、接触良好。
- 配线架搭建时要规范整齐，方便维护管理。
- 系统调试时要注意进行测试，确保网络的正常运行。
- 系统维护时要定期巡检设备、清理线缆等。
综合布线施工技术方案
综合布线施工技术方案基本情况本工程内综合布线系统包括网络、电话系统布线系统，以及独立桥架敷设。
网络、电话系统采用超五类非屏蔽布线系统。
网络、电话系统中，数据部分的主配线架设在首层数据网络中心,语音部分的主配线架设在首层固定通信设备机房。
各系统按照区域管理分别设置楼层配线架，从主配线架到楼层配线架，从楼层配线架到用户信息插座，每个局部的物理拓朴结构都采用星型拓朴结构。
施工准备施工前的环境检查在安装工程开始以前应对交接间、设备间的建筑和环境条件进行检查，具备下列条件方可开工。
1）交接间、设备间、工作区土建工程已全部竣工。
房屋地面平整、光洁，门的高度和宽度应不妨碍设备和器材的搬运，门锁和钥匙齐全。
2）房屋预留地槽、暗管、孔洞的位置、数量、尺寸均应符合设计要求。
3）对设备间铺设的活动地板应专门检查，地板板块铺设严密牢固，每平方米允许偏差不应大于2mm，地板支柱牢固，活动地板防静电措施的接地应符合设计和产品说明要求。
4）交接间、设备间应提供可靠的施工电源和接地装置。
5）交接间、设备间的面积、环境、温湿度均应符合设计要求和相关规定。
施工前的器材检验1）器材检验一般要求。
①施工前，对工程所用缆线器材规格、程序、数量、质量进行检查，无出厂检验证明者或与设计不符，不得在工程中使用。
②经检验的器材应做好记录，对不合格的器件应单独存放，以备核查与处理。
2）型材、管材与铁件的检验要求。
①各种型材的材质、规格、型号应符合设计文件的规定，表面应光滑、平整，不得变形、断裂。
②管材采用钢管，其管身应光滑，管孔无变形，孔径、壁厚应符合设计要求。
③各种铁件的材质、规格均应符合设计的规定和合同要求。
④铁件的表面处理和镀层应均匀完整、表面光洁、无脱落、气泡等缺陷。
3）缆线的检验要求。
①工程使用的对绞电缆和光缆规格、程序、形式应符合设计的规定和合同要求。
②电缆所附标志、标签内容应齐全、清晰。
③电缆外护套须完整无损，电缆应附有出厂质量检验合格证。
综合布线系统工程的主要施工技术措施及施工方法
综合布线系统工程的主要施工技术措施及施工方法（一）线槽、线管施工1、预埋盒（1）、预埋盒底边离装修后地面300mm高，应与墙体可靠牢固，边框应横平紧直。
（2）、盒口与装修后墙面平齐（凹进去时，应小于5mm），并与线管固牢。
（3）、预埋盒附近应该有电源插座，且离开电源大于150mm。
（4）、两个并排的预埋盒之间若用线管连接，线管在预埋盒及线槽内露出部分应小于5mm（含管口护套）。
2、线管（1）、线管在吊顶内走捷径沿墙暗埋，并与DVD插座预埋盒相连接。
敷设中应尽量减少弯头数目，一般从预埋盒到水平线槽之间的弯头数目小于3个，否则应加分线盒。
（2）、线管弯头处的转弯半径不能太小，应大于50mm。
（3）、线管在吊顶内敷设时，与楼顶、梁等固定点不应太少，以免下坠，两固定点间距离应小于2m。
（4）、线管与线槽和预埋盒要固牢（螺母固定或焊接），并在管口处套上塑料护套。
（5）、线管敷设应该避开强电线路、日光灯和动力设备以及障碍物。
（6）、所有线管在敷设时，管内应预留铁丝16#，以便于敷设电缆。
（7）、两段线管连接时，两端管口应平齐，管内应无杂物，外套管应与两管焊牢。
3、水平线槽（1）、两段线槽的连接：要加厚度为1.5-2mm的水平线槽连接件，包在水平线槽接缝处，用圆头螺钉（头在线槽内尾朝外）固牢。
（2）、线槽的支撑：每米长设一个三角架支撑点，三角架不应脱离线槽。
（3）、线槽走势：应该避开强电线路、日光灯和动力设备，避开障碍物时要平滑过渡，不能有陡变或扭曲现象。
（4）、弯通、三通应该有过渡段，保证线缆有较大的转弯半径。
（5）、水平线槽应可靠接地。
4、垂直线槽垂直线槽安装在线槽架上，垂直干缆固定在线槽内的线缆桥架上，垂直线槽不应承担垂直干缆的重量，并应可靠接地。
地面石材铺装施工方法1.1.施工准备1、材料（1）花岗岩板材规格、尺寸、形状及颜色符合设计要求，各项性能指标必须满足技术规程及国家检验标准的要求，采用国产高档花岗岩板材；颜色：同一批板材的颜色、花纹基本协调，版面不能有明显扫纹；外观质量达到优等品标准；体积密度≥ 2.5g/cm3吸水率≤ 1.0%干燥压缩强度≥60Mpa弯曲强度≥8Mpa镜面光洁度≥95度同一块板材厚度允许极差≤ 1.5mm镜面板材长度允许公差≤0.5mm粗面板材长度允许公差≤ 1.5mm镜面板材角度允许公差≤0.4mm粗面板材角度允许公差≤0.6mm拼缝板材正面和侧面的夹角≤90度镜面板材的正面应具有镜面光泽，能清晰地反映出景物不允许出现缺棱、缺角、裂纹、色斑、坑窝、色线等缺陷板材加工需用大砂锯、自动磨光机及红外线切边机（2）主要品种：蓝宝B2花岗岩。
综合布线施工工艺(完整资料).doc
此文档下载后即可编辑综合布线系统安装施工工艺标准依据标准：《建筑工程施工质量验收统一标准》GB50300-2001《建筑电气工程施工质量验收规范》GB50303-2002《建筑与建筑群综合布线系统工程验收规范》GB/T50312-20001、范围本工艺标准适用于建筑物内楼宇自动化控制用综合布线系统安装工程。
2、施工准备2.1材料要求：2.1.1对绞电缆和光缆型号规格、程式、形式应符合设计的规定和购销合同的规定。
电缆所附标志、标签内容应齐全、清晰。
电缆外护套须完整无损，电缆应附有出厂质量检验合格证，并应附有本批量电缆的性能检验报告（注：电缆标志内容：在电缆的护套上约以1m的间隔标明生产厂厂名或代号及电缆型号规格，必要时还标明秤年份。
标签内容：电缆型号规格，生产厂厂名或专用标志，制造年份、电缆长度）。
2.1.2钢管（或电线管）型号规格，应符合设计要求，壁厚均匀，焊缝均匀，无劈裂，砂眼，棱刺和凹扁现象。
除镀锌管外其它管材需预先除锈刷防腐漆（现浇混凝土内敷钢管，可不刷防腐漆，但应除锈）。
镀锌管或刷过防腐漆的钢管外表完整无剥落现象，并有产品合格证。
2.1.3管道采用水泥管块时，应符合邮电部《通信管道工程施工及验收技术规范》（YDJ39—90）中相关规定。
2.1.4金属线槽及其附件：应采用经过镀锌处理的定型产品。
其型号规格应符合设计要求。
线槽内外应光滑平整，无孔不入棱刺，不应有扭曲、翘边等变形现象，并应有产品合格证。
2.1.5各种镀锌铁件表面处理和镀层应均匀完整，表面光洁，无脱落、气泡等缺陷。
2.1.6接插件：各类跳线、接线排、信息插座、光纤插座等型号规格，数量应符合设计要求，其发射、接收标志明显，并应有产品合格证。
2.1.7配线设备，电缆交接设备的型号规格应符合设计要求，光电缆交接设备的编排及标志名称应与设计相符。
各类标志名称统一，标志位置正确、清晰。
并应有产品合格证及相关技术文件资料。
2.1.8电缆桥架、金属桥架的型号规格、数量应符合设计要求，金属桥架镀锌层不应有脱落损坏现象，桥架应平整、光滑、无棱刺，无扭曲、翘边、铁损变形现象，并应有产品合格证。
综合布线工程施工技术(一)
6.2 管槽系统安装
6.2.3 金属槽的安装
1.金属线槽安装要求 ⑷金属线槽敷设时，在下列情况下应设置支架或吊架：线槽接头
处；每间距3m处；离开线槽两端出口0.5m处；转弯处。吊架 和支架安装应保持垂直，整齐牢固，无歪斜现象。 ⑸线缆桥架和线缆线槽转弯半径不应小于槽内线缆的最小允许弯 曲半径，线槽直角弯处最小弯曲半径不应小于槽内最粗线缆 外径的10倍。 ⑹桥架和线槽穿过防火墙体或楼板时，线缆布放完成后应采取防 火封堵措施。
6.1 施工准备
6.器材检验
–查看线对色标。线对中白色线不应是纯白的，而是 带有与之成对的那条芯线颜色的花白，这主要是为 了方便用户使用时区别线对，而假货通常是纯白色 或者花色不明显。
–查看线对绕线密度。双绞线的每对线都绞合在一起， 正品电缆绕线密度适中均匀，方向是逆时针，且各 线对绕线密度不一。次品和假货通常绕线密度很小 且4对线的绕线密度可能一样，方向也可能会是顺 时针，这样，制作工艺容易且节省材料，减少了生 产成本，所以次品和假货价格非常便宜。
6.1 施工准备
6.器材检验
– 型材、管材与铁件的检验 –各种金属材料的材质、规格应符合设计文件的规定。表 面所作防锈处理应光洁良好，无脱落和气泡的现象，不 得有歪斜、扭曲、飞刺、断裂和破损等缺陷。各种管材 的管身和管口不得变形，接续配件要齐全有效。各种管 材（如钢管、硬质PVC管等）内壁应光滑、无节疤、无 裂缝，材质、规格、型号及孔径壁厚应符合设计文件的 规定和质量标准。
6.1 施工准备
6.器材检验
– 型材、管材与铁件的检验 – 100 mm50 mm1.0 mm规格的镀锌金属线槽，可能给的是 0.8 mm或0.9 mm厚的材料，因此要用千分尺等工具对材料 厚度进行抽检。
综合布线施工技术
图 7.7 信息插座与终端的连接
当前您正浏览第9页，共48页。
综合布线系统(第2版)
第7章 综合布线施工技术
3．信息插座的安装要求
①信息插座安装前需确认所有装修工作完成，核对信息点编号是否有误；
②所有信息插座按标准进行卡接； ③安装在地面上的信息插座应采用防水和抗压接线盒； ④安装在墙面或柱子上的信息插座底盒、多用户信息插座盒及集合点配线箱体 的底部距离地面的高度一般为30cm； ⑤每1个工作区至少应配置1个220V交流电源插座。为便于有源终端设备的使用，信 息插座附近最好设置扁圆两用的三孔（或五孔）具有带地端子的220V交流电源插座； ⑥工作区的电源插座应选用带保护接地的单相电源插座，保护接地与零线应严 格分开；
图 7.9 对绞电缆与RJ-45水晶头的连接
当前您正浏览第13页，共48页。
综合布线系统(第2版)
第7章 综合布线施工技术
1．对绞线与RJ-45水晶头的连接方式
不管是哪家公司生产的RJ-45水晶头，它们的排列顺序自左至右是1、2 、3、4 、5、6、7、8。终接时，RJ45水晶头的连接分为ANSI/TIA/EIA 568-A与ANSI/TIA/EIA 568-B标准2种方式，如图7.10所示。
当前您正浏览第15页，共48页。
综合布线系统(第2版)
第7章 综合布线施工技术
7.4 配线子系统的布线与安装
7.4.1配线子系统布线路由选择 当研究和设计配线子系统时，需考虑与设施相关的一些问题，比如家具安装 的类型、办公室的物理结构和整体建筑结构。建筑物结构类型可以影响安装 缆线时采用的组合方法；办公区域的类型可以决定信息插座的种类。配线电 缆路由可以根据办公室的结构来决定。 影响配线子系统布线路由的主要因素有建筑物的功能、电磁干扰、外观 等。 如果在所选路径中存在供电线路时，还要了解低压与高压电缆之间应保持的 最小间距。
