沪科版2020年物理九年级上册《第十五章 探究电路》复习教案
九年级物理沪科版上册第15章探究电路教学设计115.5家庭用电教案学案教学设计

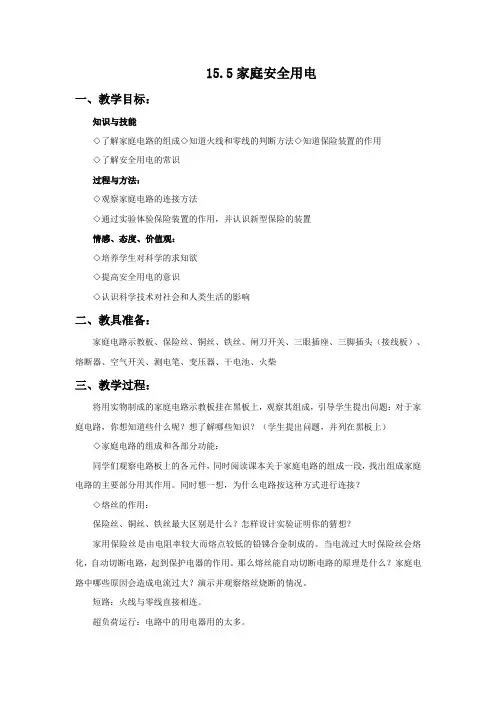

15.5家庭安全用电一、教学目标：知识与技能◇了解家庭电路的组成◇知道火线和零线的判断方法◇知道保险装置的作用◇了解安全用电的常识过程与方法：◇观察家庭电路的连接方法◇通过实验体验保险装置的作用，并认识新型保险的装置情感、态度、价值观：◇培养学生对科学的求知欲◇提高安全用电的意识◇认识科学技术对社会和人类生活的影响二、教具准备：家庭电路示教板、保险丝、铜丝、铁丝、闸刀开关、三眼插座、三脚插头（接线板）、熔断器、空气开关、测电笔、变压器、干电池、火柴三、教学过程：将用实物制成的家庭电路示教板挂在黑板上，观察其组成，引导学生提出问题：对于家庭电路，你想知道些什么呢？想了解哪些知识？（学生提出问题，并列在黑板上）◇家庭电路的组成和各部分功能：同学们观察电路板上的各元件，同时阅读课本关于家庭电路的组成一段，找出组成家庭电路的主要部分用其作用。
同时想一想，为什么电路按这种方式进行连接？◇熔丝的作用：保险丝、铜丝、铁丝最大区别是什么？怎样设计实验证明你的猜想？家用保险丝是由电阻率较大而熔点较低的铅锑合金制成的。
当电流过大时保险丝会熔化，自动切断电路，起到保护电器的作用。
那么熔丝能自动切断电路的原理是什么？家庭电路中哪些原因会造成电流过大？演示并观察熔丝烧断的情况。
短路：火线与零线直接相连。
超负荷运行：电路中的用电器用的太多。
铁丝、铜丝在电流过大时不熔断，起不到保险的作用。
千万不要用铁丝、铜丝代替熔丝。
保险丝在生活中是英雄，它的献身精神非常可贵。
目前还有一种空气开关普遍使用。
它同样可以切断电路，对用电器及用电线路起到保护的作用。
[投影下图]号召同学为开发更多产品而努力学习。
◇两种类型的触电：[师生实验]：模拟触电受试的同学（或几个同学手拉手），两手接触变压器原线圈的两个接线；副线圈的一个接线柱与一节干电池一极相连，另一接线柱的导线在电池另一极上划过。
人体是导体，当人体成为闭合电路的一部分时，就会有电流通过，如果电流达到一定大小，就会发生触电事故。
新版沪科版九年级物理第15章探究电路教案
新版沪科版九年级物理第十五章探究电路第一节电阻和变阻器◇教学目标◇【知识与技能】1.知道电阻的概念、单位及其换算,以及电阻器在电路中的符号。
2.了解决定电阻大小的因素,知道滑动变阻器的构造,在电路图中的符号。
3.了解滑动变阻器的作用,会把滑动变阻器接入电路以改变电路的电流,知道变阻箱的读数方法。
【过程与方法】1.通过观察分析,认识导体对电流有阻碍作用,培养学生归纳概括、合作交流、逻辑推理的能力。
2.让学生经历“观察—猜想—实验—归纳”的教学过程,探究决定电阻大小的因素及滑动变阻器在电路中的有效连接。
【情感·态度·价值观】通过实验探究经历从猜想到制订实验方案,接着进行实验的探究过程,学会用控制变量法、转换法研究物理问题,在“交流与讨论”中,培养表达自己观点、尊重他人的合作意识。
◇教学重难点◇【教学重点】决定电阻大小的因素,滑动变阻器的原理、使用方法、作用,电阻箱的读数方法。
【教学难点】电阻是导体本身的一种性质、用控制变量法探究决定电阻大小的因素、用滑动变阻器改变电路中的电流和用电器两端的电压。
◇教学过程◇一、新课导入电缆需要用金属材料制成,如图。
不知你注意了吗,制作电缆的金属有的是铜,有的是铝,而铁也是金属材料,相对也比较便宜,那么,电缆为什么不用铁来制作呢?二、教学步骤探究点1电阻[阅读课本]P91 “电阻”。
[思考](1)什么是电阻?(2)电阻用哪个字母表示?(3)电阻的国际单位是什么?常用单位有哪些?这些单位之间的换算关系各是多少?(4)电阻的电路元件符号是什么?[提示](1)概念:导体对电流的阻碍作用叫电阻。
不同的导体,电阻一般不同。
(2)表示:电阻用字母R表示。
(3)单位:①国际单位:欧姆,简称欧,符号是Ω。
②常用单位:kΩ、MΩ。
③它们之间的换算关系:1 kΩ=1000 Ω,1 MΩ=1000 kΩ。
(4)电路元件符号:。
[归纳提升]“类比法”:由“水在水管中流动会受到阻力”类比出“电荷在导体中定向移动也会受到阻力”,导出电阻的概念,符合学生的认知规律。
沪科版九年级全册物理教案 第15章 探究电路
第15章探究电路第1节电阻和变阻器第1课时电阻1.知道电阻的概念、符号、单位及其换算.2.探究影响导体电阻大小的因素.一、电阻【自主预习】阅读课本第91页内容,完成下列填空:1.电阻表示导体对电流的阻碍作用.2.电阻通常用字母R表示,单位是欧姆,简称欧,符号是Ω,常用单位还有千欧(kΩ)和兆欧(MΩ).1 kΩ=103Ω,1MΩ=106Ω.3.具有一定电阻值的元件叫做电阻器,也叫做定值电阻,其电路图符号为.【教师】学习电流和电压时,都把它们类比成水流和水压.水在水管中流动会受到阻力,同样,电荷在导体中定向移动也会受到阻力,这种阻力就叫做电阻.【跟踪训练】在以下四位科学家中,以其名字命名电阻单位的是( B )A.焦耳B.欧姆C.瓦特D.牛顿二、电阻的大小与哪些因素有关【自主预习】阅读课本第92、93页内容,完成下列填空:1.导体电阻的大小与导体的横截面积有关(填“有关”或“无关”),在其他条件相同时,导体的横截面积越大,电阻越小.2.导体电阻的大小与导体的长度有关(填“有关”或“无关”),在其他条件相同时,长度越长,电阻越大.3.导体电阻的大小与导体的材料有关.4.在其他条件相同时,电阻较小的材料导电性能较强.【小组讨论】各小组同学分工合作,完成如图所示的实验.(1)选用a、b两根材料和长度相同、横截面积不同的导线,分别将它们接入电路中,观察电流表的示数.比较流过横截面积不同的导线电流的大小.(2)选用a、c两根长度不同、横截面积和材料相同的导线,分别将它们接入电路中,观察电流表的示数.比较流过长度不同的导线电流的大小.(3)选用c、d两根长度相同、横截面积相同但材料不同的导线,分别将它们接入电路中,观察电流表的示数.比较流过材料不同的导线电流的大小.分析电流表的示数变化,说明电阻的大小与导体的长度、横截面积、材料有什么关系.【教师】1.导体的电阻大小决定于导体本身,一般由材料、长度、横截面积等因素决定,有时还需要考虑温度对导体电阻的影响.实验探究的过程中要用到控制变量法,同时利用电流表示数的大小反映电阻的大小,用到了转换法.2.电阻是导体本身的一种性质.电阻的大小与外界加给它的电压、电流无关.【跟踪训练】1.用同种材料制成的粗细均匀的某段金属导体,对于其电阻大小,下列说法正确的是( D )A.当导体两端电压和通过导体的电流为零时,导体的电阻为零B.当导体被均匀拉长至原来的二倍时,它的电阻减小为原来的一半C.电阻是导体本身的一种性质,所以温度不论如何变化,它的电阻也不可能为零D.电阻是导体本身的一种性质,与电压和电流无关2.如图所示的钨丝是将一个白炽灯去除玻璃罩制成的,闭合开关S,小灯泡L发光,钨丝不发光,向钨丝吹气时,小灯泡L变亮,用酒精灯给钨丝加热,小灯泡L逐渐变暗直至熄灭,由实验可知 ( B )A.钨丝的电阻随温度升高而减小B.向钨丝吹气时,钨丝电阻变小C.给钨丝加热时,电路中的电流变大D.小灯泡L发光而钨丝不发光是因为通过钨丝的电流小于小灯泡L的电流3.如图所示是探究影响导体电阻大小因素的实验装置图,实验中分别把a、b、c、d四根导线接入电路,其中导线a、b、d长度相同,a、b、c粗细相同,b、d粗细不同.(1)该实验是通过观察电流表的示数来间接比较导线电阻的大小,这种科学研究问题的方法是转换法.(2)选用b、c两根导线分别接入电路中进行实验,是为了探究电阻大小跟导体的长度有关.(3)选用a、b两根导线分别接入电路中进行实验,是为了探究电阻大小跟导体的材料有关.(4)选用b、d两根导线分别接入电路中进行实验,是为了探究电阻大小跟导体的横截面积有关.第2课时变阻器1.知道滑动变阻器的结构、原理、电路图符号.2.理解滑动变阻器的作用,会正确使用滑动变阻器.3.知道电阻箱的用途,会读电阻箱的示数.变阻器【自主预习】阅读课本第94、95页内容,完成下列填空:1.实验中常用的变阻器是通过改变接入电路的电阻丝的长度来改变电阻的.2.实验室常用的变阻器是滑动变阻器和电阻箱.3.滑动变阻器在电路中的符号是,电阻箱在电路中的符号是.【小组讨论】各小组同学分工合作,观察滑动变阻器(如图所示),并完成下列问题的讨论:(1)电阻丝什么位置的绝缘漆被刮去了?答:与滑片P接触处的电阻丝的绝缘漆被刮去了.(2)哪两个接线柱之间的电阻是不变的?答:接A、B两个接线柱时,电阻是不变的.(3)哪两个接线柱之间的电阻很小,几乎是零?答:接C、D两个接线柱时,电阻很小,几乎为零.(4)当接线柱A、D接入电路时,哪段电阻丝接入电路?向哪个方向移动时电阻变大?答:PA段电阻丝接入电路,向B端移动时电阻变大.(5)滑动变阻器接入电路时,能改变电阻的接法一共有多少种?答:能改变电阻的接法有4种:AC、AD、BC、BD.【教师】1.滑动变阻器连入电路时应采用“一上一下”两个接线柱的接法,即在滑动变阻器上、下各两个接线柱中分别选一个接入电路.2.电阻变化情况可概括为“近小远大”,这里的“近”与“远”指的是滑片与连入电路的下接线柱之间的距离,“大”与“小”指连入电路的电阻变大或变小.3.要使滑动变阻器和用电器中的电流相同,滑动变阻器应该与用电器串联.4.通常在使用滑动变阻器前应将电阻调节到最大.5.滑动变阻器通过改变电路中的电阻可以改变电路中的电流.【跟踪训练】1.如图所示,当滑动变阻器的滑片P向左移动时,能使电路中的电阻变小的接法是 ( D )2.如图所示,电阻箱读数为608Ω.3.如图所示电路,导线a的一端固定连接在铅笔芯上,当导线b的一端在铅笔芯上左右移动时,灯泡亮暗会发生变化.这个实验说明铅笔芯是导体(填“导体”或“绝缘体”),还能说明导体的电阻与导体长度有关,受此启发,人们制造了一种可以改变电阻的元件,叫做滑动变阻器.4.用笔画线代替导线,将图中元件连接成电路,要求:向右移动滑片,灯泡变亮.答案:如图所示.第2节科学探究:欧姆定律第1课时电流的大小与哪些因素有关1.研究电流与电压的关系.2.研究电流与电阻的关系.一、研究电流与电压的关系【自主预习】阅读课本第97、98页内容,完成下列填空:1.要研究通过电阻的电流I怎样随着电阻两端的电压U的改变而变化,需要保持电阻一定,改变电阻两端的电压.2.在电阻一定的情况下,通过导体的电流与导体两端的电压成正比. 【小组讨论】各小组同学分工合作,完成如下实验.(1)用一节干电池给一个小灯泡供电和用两节同样的干电池串联起来给这个小灯泡供电,观察灯泡亮度有何不同.此实验说明:通过导体的电流大小与加在它两端的电压有关,电压越大,电流越大.(2)想一想,如果用干电池做实验,怎样改变电压?如果用学生电源做实验,怎样改变电压?如果用滑动变阻器,怎样改变电阻两端的电压?答:改变干电池的节数;改变学生电源的电压;移动滑动变阻器的滑片P.(3)按如图所示的电路图连接实物图,此时开关应处于断开状态.保持定值电阻R=10 Ω不变,闭合开关S后,调节滑动变阻器R',得到多组电压、电流数据.在分析数据的基础上看看电流与电压有何关系.答:在电阻一定时,导体中的电流与导体两端的电压成正比.【教师】1.实验中用到控制变量法.2.电阻的阻值不变,随着电压表示数的增加,电流表的示数也相应地增大,并且和电压增大的倍数相同.每次电压除以电流的值都近似等于电阻的值.【跟踪训练】1.研究电流与电压关系时,用如图所示的电路,要求“保持电阻不变”,在进行“保持电阻不变”这一步骤时,实验要求是 ( C )A.保持R'的滑片位置不动B.保持R的电压不变C.保持R不变,调节R'的滑片到不同位置D.保持电路中的电流不变2.在探究电流与电压关系的实验中,已有器材:干电池、电压表、电流表、滑动变阻器、开关、导线和阻值不同的定值电阻若干个.(1)请你用笔画线代替导线,将图中的电路连接完整,要求滑片向右滑动时,变阻器连入电路的电阻变大.答案:如图所示.(2)实验时,闭合开关,将滑片移动到某位置,记下电压表和电流表的示数.接下来的操作是B.A.断开开关,结束实验,整理好器材B.将滑片移动到另外几个位置,分别记下电压表和电流表的示数C.换用另一个定值电阻,将滑片移动到某位置,记下电压表和电流表的示数(3)小明记录的实验数据如下表,分析可知,通过定值电阻的电流与其两端的电压成正比.实验次1 2 3 4 5 6数电压U/V 0.3 0.6 0.9 1.2 1.5 1.8电流I/A 0.08 0.15 0.23 0.30 0.38 0.45(4)有同学建议小明再用其他规格的定值电阻重复以上实验.请对此建议的科学性进行评估:更科学;通过多组实验,得出普遍性的结论,避免了实验的偶然性.二、研究电流与电阻的关系【自主预习】阅读课本第99页内容,完成下列填空:1.要研究通过电阻的电流I怎样随着电阻阻值R的改变而变化,需要保证电压一定,改变电阻的阻值.2.在电压一定的情况下,通过导体的电流与导体的电阻成反比.【小组讨论】各小组同学分工合作,完成如下实验.(1)用一节干电池给一个小灯泡供电,再在电路中串联一个滑动变阻器,改变连入电路中的电阻值,观察灯泡亮度有何变化.此实验说明:通过电路的电流与电路的电阻大小有关.导体的电阻越大,流过它的电流就会越小.(2)按如图所示的电路图连接实物图,此时开关应处于断开状态.在a、b之间分别接入5 Ω、10 Ω、15 Ω电阻,移动滑动变阻器滑片保证电阻两端电压为一定值,得到多组电阻、电流数据.在分析数据的基础上看看电流与电阻有何关系.答:在电压一定时,导体中的电流与导体的电阻成反比.【教师】保持电压不变,电流随着接入电阻值的增大而减小,但每次电流值和电阻值的乘积都近似等于电压值.【跟踪训练】1.小军采用如图所示的电路,研究“通过某导体的电流与它的电阻的关系”,他分别用5 Ω和10 Ω的电阻做两次实验,当完成第一次实验后,小军将A、B两点间的电阻R由5 Ω更换为10 Ω,闭合开关后,应该 ( B )A.保持变阻器滑片不动B.将变阻器滑片向右移动C.将变阻器滑片向左移动D.更换阻值更大的滑动变阻器2.某同学在探究“电流跟电压、电阻的关系”时,根据收集到的数据画出了如图所示的I - R图像,下列结论与图像相符的是( C )A.电阻一定时,电流随着电压的增大而增大B.电阻一定时,电压随着电流的增大而增大C.电压一定时,电流随着电阻的增大而减小D.电压一定时,电阻随着电流的增大而减小3.利用如图所示的电路,探究“导体中的电流跟导体电阻的关系”,所得部分数据如表所示:(1)完成表中空格的填写;电压/V 5 5 5电阻10 20 25/Ω电流/A 0.50 0.25 0.20(2)某同学想利用平面直角坐标系中描点作图像的方法来描述它们的变化来规律,如果横轴的自变量表示变化的电阻R,则纵轴的函数用变化的量1I表示,就可以在第一象限画出一条正比例函数图像.第2课时欧姆定律1.理解欧姆定律.2.会运用欧姆定律分析解决简单的电路问题.一、欧姆定律【自主预习】阅读课本第100页内容,完成下列填空:1.欧姆定律:一段导体中的电流跟加在这段导体两端的电压成正比,跟这段导体的电阻成反比.2.欧姆定律的公式:I=U.R【小组讨论】1.欧姆定律中,导体中的电流与导体两端的电压成正比的前提条件是什么?导体中的电流与导体的电阻成反比的前提条件是什么?答:电阻不变时;电压不变时.2.根据欧姆定律,可以推出哪些变形公式?答:R=U、U=IR.I,可以认为电阻与电压成正比,与电流成反比吗?3.根据变形公式R=UI答:不能.4.根据变形公式U=IR,可以认为电压与电流成正比,与电阻成正比吗?答:不能.【教师】1.欧姆定律研究的是同一导体、同一时刻的电压、电流、电阻的关系.2.在电流、电压、电阻这三者中,电流是结果,电压是电流变化的外部原因,电阻是电流变化的内部原因.3.定律中所说的导体中的电流与导体两端的电压成正比在电阻一定的条件下才成立,导体中的电流与导体的电阻成反比在电压一定的条件下才成立.4.欧姆定律公式表明:导体的电阻在数值上等于导体两端的电压跟导体电流的比值,绝对不能认为导体的电阻跟导体两端的电压成正比,与经过导体的电流成反比.电阻只决定于导体本身.【跟踪训练】,下列说法正确的是( D )1.根据欧姆定律可以导出公式R=UIA.当电压U增大为原来的两倍时,电阻R也增大为原来的两倍B.当电流I增大为原来的两倍时,电阻R减小为原来的二分之一C.当通过导体的电流为零时,电阻也为零D.当导体两端的电压为零时,电阻不为零2.在探究通过导体的电流与其两端电压的关系时,利用实验数据作出了如图所示的图像,根据图像,下列说法正确的是 ( A )A.导体甲的电阻小于导体乙的电阻B.通过导体乙的电流与其两端的电压成反比C.当导体乙两端的电压为0时,导体乙的电阻也为0D.当导体甲两端的电压为2 V时,通过导体甲的电流为0.2 A,下列说法正确的是( C )3.根据欧姆定律I=URA.通过导体的电流越大,这段导体的电阻就越小B.导体两端的电压越高,这段导体的电阻就越大C.导体中的电流跟导体两端的电压成正比,跟导体的电阻成反比D.导体的电阻与电压成正比,与电流成反比二、欧姆定律的应用【自主预习】阅读课本第101、102页内容,完成下列填空:对于一个导体,只要知道电流、电压、电阻中的两个量,就可以利用欧姆定律求出第三个量.【小组讨论】各小组同学分工合作,完成下面问题的求解.【题型一】求电流I1.一个电熨斗的电阻是0.1 kΩ,接在220 V的家庭电路中,流过它的电流是多少?分析:题目告知电阻、电压,求电流的大小,可以根据欧姆定律I=UR求解.解:R=0.1 kΩ=100Ω,I=UR =220V100Ω=2.2 A.【题型二】求电压U2.一个电烙铁的电阻是0.1 kΩ,使用时流过它的电流是2.1 A,加在电烙铁上的电压是多少?分析:题目告知电阻、电流,求电压的大小,可以根据欧姆定律的变形式U=IR求解.解:R=0.1 kΩ=100Ω,由欧姆定律公式I=UR变形得U=IR=2.1 A×100Ω=210 V.【题型三】求电阻R3.将一支铅笔芯接在3 V的电源两端,测出通过铅笔芯的电流是150 mA,则该铅笔芯的电阻为多少?若将这支铅笔芯两端的电压增加到6 V,则它的电阻又是多少?电流又是多大?分析:题目告知电压、电流,求电阻的大小,可以根据欧姆定律的变形式R=UI求解.解:I=150 mA=0.15 A,由欧姆定律公式I=UR 变形得R=UI=3V0.15A=20 Ω.当电压增加到6 V时,铅笔芯的电阻没有发生改变,仍为20 Ω,电流增大1倍,为300 mA.【教师】利用欧姆定律时,要注意电压、电阻、电流是同一导体同一时刻的值,且计算时单位要统一.【跟踪训练】1.当某导体两端电压是2 V时,通过它的电流是0.2 A,则该导体的电阻是10Ω,当它不接入电路时,该导体的电阻为10Ω.2.某导体的阻值为10 Ω,两端电压为5 V时,通过的电流为0.5A.3.如图所示的电路中,电阻R1和R2串联连接在A、B两端,电压表并联连接在R1两端.已知R1=10 Ω、R2=20 Ω,电压表示数为2.5 V,则A、B两端的电压U=7.5V.4.如图所示,电源两端的电压保持不变,电阻R2阻值为10 Ω,闭合开关S 后,电流表A的示数为0.6 A,电流表A1的示数为0.4 A.求:(1)电源两端的电压;(2)电阻R1的阻值.解:由电路图可知,闭合开关S后,R1与R2并联,电流表A测干路电流,电流表A1测R1支路的电流.(1)因并联电路中干路电流等于各支路电流之和,所以,通过R2的电流:I2=I-I1=0.6 A-0.4 A=0.2 A,因并联电路中各支路两端电压相等,所以,由I=UR可得,电源的电压:U=I2R2=0.2 A×10Ω=2 V.(2)电阻R1的阻值:R1=UI1=2V0.4A=5 Ω.第3节“伏安法”测电阻第1课时用“伏安法”测电阻1.会设计实验测量定值电阻的阻值.2.能比较定值电阻的测量与小灯泡电阻测量的异同.一、定值电阻的测量【自主预习】阅读课本第104、105页内容,完成下列填空:1.通过用电流表测量电流和用电压表测量电压来间接地测出导体的电阻的方法,通常称为“伏安法”测电阻..2.这种方法测电阻所依据的公式是R=UI3.为了减小误差,实际测量中要改变待测电阻两端的电压,多次测量电压及电流的值,最后求出电阻的平均值,因此在实验器材中一般要选用滑动变阻器.【小组讨论】各小组同学分工合作,完成如图所示实验.(1)将实验桌上的电源、开关、电流表、电压表、定值电阻、滑动变阻器根据电路图连接.(2)检查电路,闭合开关,调节滑动变阻器的滑片至不同位置,得到三组电压、电流数据.(3)根据公式R=U,求出三次电阻,再求平均值,确定定值电阻的阻值.I【教师】1.连接电路前,先摆放仪器,再根据电路图连接各电路元件.2.连接电路时,开关断开,滑动变阻器的滑片应在阻值最大处.3.连接电路时应按一定的方向进行.【跟踪训练】1.小宣用伏安法测量电阻R的阻值时,并联在电阻R两端的电压表的示数如图甲所示,与电阻R串联的电流表的示数如图乙所示,则电压表的示数为2.5V,电流表的示数为0.5A,电阻R的阻值为5Ω.2.爱莎采用“伏安法”测量某定值电阻R x的阻值:(1)闭合开关后,发现向左移动变阻器的滑片P时,电流表示数变大、电压表的示数变小,你认为电路连接中存在的错误是:电压表与变阻器并联了;(2)排除故障后,闭合开关,改变电阻R x两端的电压,进行了三次测量,第三次测量中电流表的示数如图乙所示,其示数为0.48A.实验次数 1 2 3电压U/V 1.5 2.0 2.5电流I/A 0.31 0.40电阻R x/Ω 4.8 5.0R x的平均值/Ω(3)根据表格中的三次实验数据可得定值电阻R的甲、乙两地之间有两条输电线,已知每1 m输电线的电阻为0.01 Ω.现输电线在某处发生短路,为确定短路位置,检测员用电压表、电流表和电源连成如图所示电路进行检测,电压表的示数为3 V,电流表的示数为20 mA.这是应用了伏安法测电阻,从而确定短路位置离甲地7.5km.二、定值电阻与小灯泡灯丝电阻测量的异同【自主预习】阅读课本第106页内容,完成下列填空:1.测量小灯泡灯丝的电阻需要的电学器材有电源、小灯泡、开关、导线、电流表、电压表、滑动变阻器.2.测量小灯泡灯丝的电阻所依据的原理公式是R=U.I【小组讨论】各小组同学分工合作,完成如下图所示实验.(1)将实验桌上的电源、开关、电流表、电压表、小灯泡、滑动变阻器根据电路图连接.(2)检查电路,闭合开关,用滑动变阻器调节电路中的电流,得到三组电压、电流数据.,求出三次电阻.(3)根据公式R=UI(4)分析三次电阻有很大不同的原因.【教师】1.在测量定值电阻的阻值时,多次测量求平均值,是为了减小误差,使测量值更接近真实值.2.小灯泡灯丝的电阻是随温度变化而改变的,所以求平均值是不科学的.这里多次测量的目的是为了显示灯丝电阻随温度的改变而改变的物理规律.【跟踪训练】1.如图所示是李江同学为测量小灯泡电阻而连的电路,有关该实验的以下说法错误的是( D )A.闭合开关前,应将滑动变阻器的滑片滑到最左端B.实验过程中两电表都有可能需要换接较小的量程C.所测小灯泡的电阻可能随电压表的示数的不同而不同D.在如图位置闭合开关后,向左移动滑动变阻器的滑片,小灯泡变亮2.“伏安法”测小灯泡的电阻实验中,连接了如图甲所示的电路.,此实验在连接电路时开关应处于断开状态. (1)该实验的原理是R=UI(2)若实验中当小灯泡正常发光时,电流表和电压表的示数如图乙所示,则小灯泡正常发光时的电阻是12.5Ω.(3)图丙是根据实验数据画出的通过小灯泡的电流I与它两端电压U之间的关系图像,由图像可知:通过小灯泡的电流I与它两端电压U不成正比,其原因是小灯泡灯丝的电阻受温度影响,并非一个定值.第2课时利用变式实验测电阻会运用变式实验测量电阻.变式实验测电阻【自主预习】回顾学过的物理知识,完成下列填空:1.欧姆定律的表达式是I=U.R2.串联电路中电流规律是串联电路中电流处处相等.3.串联电路中电压规律是总电压等于各部分电路两端电压的和.4.并联电路中电流规律是干路电流等于各支路电流之和.5.并联电路中电压规律是各支路两端电压都相等.【小组讨论】1.等效替代法测电阻将电源、单刀双掷开关S、电阻箱R'、已知阻值的电阻R0、待测电阻R x、电流表,连接成如图所示电路.(1)将开关S拨到a,读出电流表的示数为I;(2)再将开关S拨到b,调节电阻箱R'的阻值,使电流表的示数为I,读出电阻箱的阻值为R,则被测电阻R x的阻值为R.2.只利用电压表测电阻将电源、开关、定值电阻R0、待测电阻R x、两个电压表连接成如图所示的电路.(1)闭合开关,读出电压表V1、V2的示数分别为U1、U2;(2)用测量所得的物理量和已知量符号表示出待测电阻R x=U2R0.U13.只利用电流表测电阻将电源、开关、一只已知阻值的定值电阻R0、两只电流表、导线若干,连接成如图所示的电路.(1)闭合开关S,读出电流表示数I1、I2;.(2)根据U=R0I1=R x I2,求出R x=R0I1I24.利用电压表和滑动变阻器测电阻将电源、开关、已知最大阻值为R0的滑动变阻器、待测电阻R x、导线若干,连成如图所示的电路.(1)将滑动变阻器的滑片移至最小阻值处,闭合开关,读出电压表的示数U1.(2)将滑动变阻器的滑片移至最大阻值处,闭合开关,读出电压表的示数U2.(3)用上述物理量表示出待测电阻的阻值为U2R0.U1-U25.利用电流表和滑动变阻器测电阻将电源、开关、已知最大阻值为R0的滑动变阻器、待测电阻R x、导线若干,连成如图所示的电路.(1)将滑动变阻器滑片P滑至a端,读出电流表的示数I1;(2)将滑动变阻器滑片P滑至b端,读出电流表的示数I2;(3)用上述物理量表示出待测电阻的阻值为I2R0I1-I2.【教师】1.用等效替代法测电阻时,在电压一定时,如果两次电路中的电流相等,则两次电路中的电阻相等.2.只利用电压表测电阻时,可以利用已知电阻、电压表示数求出电路中的电流,再利用另一个电压值求出待测电阻.3.只利用电流表测电阻时,可以利用已知电阻、电流表示数求出电路两端电压,再利用另一个电流值求出待测电阻.4.在用电压表和滑动变阻器测电阻时,将滑片移到阻值最大处,通过电路中的电流可以表示为U1-U2R0,则R x可以表示为U2R0U1-U2.5.在用电流表和滑动变阻器测电阻时,将滑片移至a端,电源电压可以表示为I1R x,将滑片移至b端,电源电压可以表示为I2(R x+R0),根据电源电压相等,可解出R x阻值为I2R0I1-I2.【跟踪训练】1.如图所示的四个电路中,R0为已知阻值的定值电阻,不可以测出未知电阻R x的电路是( D )。
沪科版九年级物理第十五章《探究电路复习》教学设计新部编版

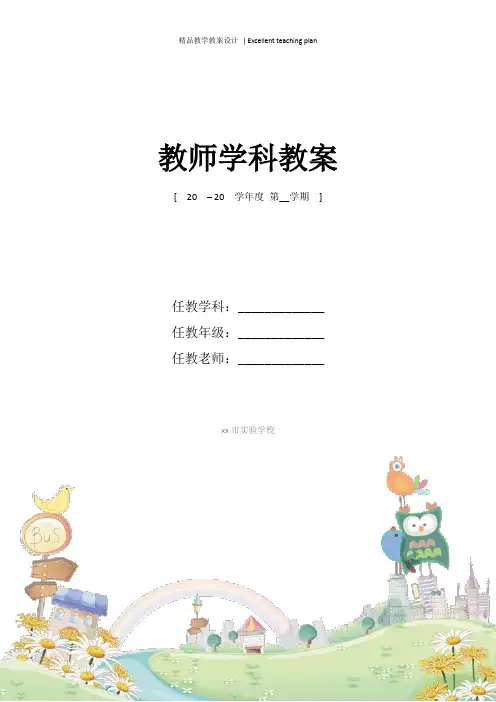

教师学科教案[ 20 – 20 学年度第__学期]任教学科：_____________任教年级：_____________任教老师：_____________xx市实验学校第十五章探究电路一、考点聚焦：2013年临沂中考考点分析：（共14分）Ⅰ.17(2)影响电阻大小因素；Ⅰ.18（2）欧姆定律应用（电路动态分析）；Ⅱ.28(1)欧姆定律的计算应用；Ⅱ.30(2)安全用电；Ⅱ.36（4）探究电流电压电阻的关系；Ⅱ.37(3)欧姆定律计算应用。
2014年临沂市中考考点分析：（共6分）Ⅰ.15(2)安全用电；Ⅰ.16（2）欧姆定律应用（电路动态分析）；Ⅰ.19(2)欧姆定律应用（电路动态分析）。
2015年临沂市中考考点分析：（共12分）Ⅰ.13（2）安全用电；Ⅰ.20（2）欧姆定律应用（电路动态分析）；Ⅱ.35（4）电流与电压电阻关系；Ⅱ.37（2）欧姆定律计算。
二、中考预测：1.使用滑动变阻器调节电路中的电流和电压。
2.探究电流与电压、电阻的关系。
3.会用欧姆定律简单的计算。
4.安全用电常识。
三、基础知识梳理（一）电阻和变阻器1、电阻表示导体对电流的______作用。
电阻用_____表示，单位是____。
24000Ω=____k Ω=_____MΩ。
2、导体的电阻大小与横截面积有关，横截面积越大，电阻________.导体的电阻大小与导体的长度有关，长度越长，电阻_________。
导体的电阻还与导体的______和________有关。
3、滑动变阻器是通过改变接入电路中电阻丝的_______逐渐改变电阻的。
连接滑动变阻器时要遵循________原则，滑动变阻器接入电路后，在开关闭合前应使连入阻值_____。
（二）欧姆定律1、研究电流与电压、电阻的定量关系时，我们利用_________实现变量控制，2、(1)在探究电流与电压的关系时，应保持______不变，调节滑动变阻器滑片的位置，改变R两端的______，记下对应的电流数据。
九年级物理全册第十五章探究电路(第1课时)复习教案(新版)沪科版
探究电路一、学习目标确定的依据：1、课程标准相关要求：（1）知道决定电阻大小的因素。
（2）知道滑动变阻器的构造及使用方法。
（3）理解欧姆定律，会用电流表、电压表测电阻。
2、教材分析本单元共有五小节，主要内容是探究欧姆定律及欧姆定律的应用。
欧姆定律是电学中的基本定律，它是进一步学习电学知识和分析电路的基础，是本章的重点。
本章用两个课时复习，第一课时复习“电阻和变阻器”、“科学探究：欧姆定律”和“伏安法测电阻”。
3、中招考点本章内容在中考试题中主要以填空、选择、实验探究等多种形式出现，以对欧姆定律的理解和“伏安法”测电阻为主，易错点是对电流、电压、电阻之间的关系的理解。
4、学情分析学生在学习电压、电流、电阻的概念之后，利用科学探究的方法得出电流与电压、电阻的关系。
在复习本章内容时应十分重视科学方法教育，重视科学研究的过程，让学生在认知过程中体验方法、学习方法，了解得出欧姆定律的过程。
学生对电流、电压、电阻之间的关系的理解需要一个过程，可能一部分同学的理解会有偏差，这需要通过实验、通过例题多次分析、验证，让学生能够正确理解欧姆定律。
二、学习目标1、通过回顾课本内容，学生能够说出决定导体电阻大小的因素；2、知道滑动变阻器的原理，能够正确使用滑动变阻器；3、通过实验探究出欧姆定律的内容。
4、知道“伏安法”测电阻的原理及实验方法。
三、评价任务1、让学生说出决定导体电阻大小的因素，并知道与导体两端的电压无关，与通过导体的电流无关。
2、通过实验知道滑动变阻器的原理，能够正确使用滑动变阻器3、通过实验总结欧姆定律的内容，让学生说出电流与电压、电阻之间的关系；4、学生能利用“伏安法”测出导体的电阻。
沪科版物理九年级名师教案：第15章探究电路复习
第十五章探究电路一、复习目标（1）通过实验探究电流、电压和电阻的关系，理解欧姆定律，并能进行简单计算。
（2）了解家庭电路和安全用电知识，有安全用电的意识。
（3）通过实验，探究影响金属导体电阻的因素。
（4）测量小灯泡工作电阻，画出电阻随电压变化的图线，并进行讨论。
二、课时安排2课时三、复习重难点（1）探究电流、电压和电阻的关系，理解欧姆定律，并能进行简单计算。
（2）通过实验，探究影响金属导体电阻的因素。
四、教学过程（一）知识梳理1、通过回顾课本内容，学生能够说出决定导体电阻大小的因素。
2、知道滑动变阻器的原理，能够正确使用滑动变阻器。
3、通过实验探究出欧姆定律的内容。
4、知道“伏安法”测电阻的原理及实验方法。
5、理解并能应用串联电路和并联电路的特点。
6、能按照安全用电的原则连接电路。
（二）题型、方法归纳选取经典选择题以及问答题形式，给学生讲解，以促进学生对所学知识的充分理解与掌握。
采用启发、诱思、讲解和讨论相结合的方法使学生充分掌握这一章节的知识。
（三）典例精讲例1.一段1m长的电阻丝，下列做法能使它的电阻增大的是（）A．对折B．长度拉伸为原来的2倍C．剪掉一半D．外表涂上绝缘材料解析：A、电阻丝对折后，导体的长度减小，横截面积增大，则导体的电阻减小，故A错误；B、电阻丝长度拉伸为原来的2倍后，导体的长度增大、而横截面积减小，导体的电阻增大；故B正确；C、把电阻丝剪掉一半，电阻丝的长度变短，电阻减小，故C错误；D、在电阻丝外表涂上绝缘材料，电阻丝的材料、长度以及横截面积均不变，电阻不变，故D错误．故选B．例2：下列因素中，对导体电阻大小有决定作用的是（）A．导体是否接入电路B．导体两端的电压C．通过导体的电流D．导体的长度解：导体电阻大小和导体的长度、横截面积、材料和温度有关，而与导体中的电流、导体两端的电压、导体是否接入电路无关，故D正确．故选：D．例3：如图是研究并联电路电流特点的实物图，电源电压保持不变，先同时闭合开关S和S1，两灯均发光，观察并记录电流表示数后，断开开关S1，此时（）A．甲表示数不变，乙表示数变大B．甲表示数变小，乙表示数变大C．甲表示数变大，乙表示数不变D．甲表示数变小，乙表示数不变解：根据电路图可知，同时闭合开关S和S1时，两灯泡并联，电流表甲测量干路电流，电流表乙测量一条之路电流；因为并联电路中干路电流等于各支路电流之和，因此电流表甲的示数大于电流表乙的示数；断开开关S1后，电路为一个灯泡的基本电路，电流表甲乙都测量电路电流，此时两电流表示数相同；由于电流表原来位于支路中，因此电流表乙示数不变，电流表甲示数变小．故选D．（四）归纳小结1.通过回顾课本内容，学生能够说出决定导体电阻大小的因素学生讨论完成以下问题1）研究影响电阻大小的因素：电阻(R)：表示导体对电流的阻碍作用。
2024-2025学年初中物理九年级上册(沪科版)教案第十五章复习课
复习课教学反思要点回顾一、电阻1.定义：电阻表示导体对________阻碍作用的大小，符号：_______。
2.国际单位：_________，符号：_________；常用单位：_______、_______。
换算关系：1 MΩ=_________kΩ，1 kΩ=_________Ω。
3.影响导体电阻大小的因素：___________、___________、__________和___________。
4.滑动变阻器（1）构造：瓷筒、线圈、_________、金属棒、接线柱。
（2）原理：改变接入电路中_________来改变电阻。
（3）使用方法：①应_________联在电路中使用；②接线要_________；③通电前应把阻值调至_________的地方。
（4）铭牌：如某滑动变阻器标有“50 Ω 1.5 A”字样，“ 50 Ω ”表示___________；“ 1.5 A”表示_________________________。
（5）作用：①逐渐改变电路中的电阻，逐渐改变电路中的_________和部分电路两端的_________；②_________电路。
二、欧姆定律1.内容：一段导体中的电流，跟加在这段导体两端的电压成_________，跟这段导体的电阻成_________。
2.表达式：_________，变形式：_________、_________。
3.适用条件：_________电路（即用电器工作时，消耗的电能完全转化为内能）。
4.I、U、R 对应_________导体或___________段电路，三者单位依次是______、______、_____。
三、伏安法测电阻1.原理：_________。
2.需要测量的物理量：_________、_________。
3.电路图：4.器材：_________、_________、_________、定值电阻、电源、导线和开关。
5.步骤：（1）根据电路图连接实物；（2）检查电路无误后，闭合开关 S，三次改变滑动变阻器的阻值，分别读出_________、_________的示数，填入表格；（3）算出三次 R x的值，求出_________值。
沪科版第十五章探究电路第1节电阻和变阻器教案
教案：沪科版第十五章探究电路第1节电阻和变阻器一、教学内容本节课的教学内容主要包括沪科版第十五章第1节“电阻和变阻器”的相关知识。
具体包括：1. 电阻的概念、单位和影响因素；2. 电阻器的结构和原理；3. 变阻器的原理和作用；4. 电阻的测量方法。
二、教学目标1. 了解电阻的概念、单位和影响因素，能够正确测量电阻值。
2. 掌握电阻器的结构和原理，能够分析实际电路中的电阻作用。
3. 理解变阻器的原理和作用，能够运用变阻器解决实际问题。
三、教学难点与重点1. 电阻的概念、单位和影响因素；2. 电阻器的结构和原理；3. 变阻器的原理和作用；4. 电阻的测量方法。
四、教具与学具准备1. 教具：电脑、投影仪、黑板、粉笔、电阻器、变阻器、电阻测量仪等；2. 学具：课本、笔记本、笔、电路图、实验器材等。
五、教学过程1. 实践情景引入：通过展示一个简单的电路，让学生观察电路中电阻的作用，引发学生对电阻的好奇心。
2. 知识讲解：（1）讲解电阻的概念，电阻的单位是欧姆（Ω）；（2）介绍影响电阻大小的因素，如材料、长度、横截面积等；（3）讲解电阻器的结构和原理，展示不同类型的电阻器；（4）讲解变阻器的原理和作用，展示变阻器的实物和电路图。
3. 例题讲解：通过例题讲解，让学生理解电阻在电路中的作用，以及如何测量电阻值。
4. 随堂练习：让学生根据电路图，分析电路中的电阻作用，并计算电阻值。
5. 实验操作：让学生分组进行电阻测量实验，巩固电阻测量方法。
六、板书设计板书设计如下：电阻的概念、单位和影响因素电阻器的结构和原理变阻器的原理和作用电阻的测量方法欧姆（Ω）材料、长度、横截面积等七、作业设计1. 请简述电阻的概念、单位和影响因素。
2. 根据电路图，分析电路中的电阻作用，并计算电阻值。
3. 描述电阻器的结构和原理。
4. 解释变阻器的原理和作用。
八、课后反思及拓展延伸1. 课后反思：本节课通过实践情景引入，让学生对电阻产生兴趣，通过知识讲解、例题讲解和随堂练习，让学生掌握电阻的基本概念和测量方法，通过实验操作，让学生巩固所学知识。
沪科版九年级第15章探究电路复习教案设计设计
第15章探究电路复习教学设计预习案按照知识网络图细化知识点：训练案考点一：欧姆定律的应用1、对于一段导体来说，关于的物理意义有下面几种说法，其中正确的是（）A、导体中的电流越大，则电阻越小B、加在导体两端的电压越大，则电阻越大C、导体的电阻等于导体两端的电压与通过的电流之比D、导体的电阻与导体两端的电压成正比，与通过的电流成反比2、在一段导体两端加2V电压时，通过它的电流强度是0.4A，这段导体的电阻是______Ω；如果在它两端不加电压，通过它的电流强度是______A，这段导体的电阻是______Ω。
3、把两个电阻R1、R2串联在电路中，R1=12Ω，R2=9Ω，通过R1、R2电流之比为，R1、R2两端电压之比为。
4、如图所示，已知电阻R1=6Ω，通过R2的电流强度I2=0.6A，通过R1和R2的电流强度之比为I1：I2=2：3求R2的阻值和总电压U。
5、如图所示，将两个电阻R1与R2并联后接在电压为24 V的电源上，开关S闭合后干路电流为2A,通过电阻R1的电流是1.2A,求：R1与R2的阻值分别为多大？考点二：动态电路的分析6、如图12—2—5所示，若闭合开关，则（）A、两只表的示数都减小B、两只表的示数都增大C、两只表的示数都不变D、电压表的示数增大，电流表的示数减小图12—2—5 图12—2—6 图12—2—77、如图12—1—6所示，电源电压6V保持不变，滑动变阻器的最大阻值为30Ω。
当S闭合时，滑片P从a端向变阻器的中点c移动时，电压表的示数，电流表的示数（填“增大”“减小”或“不变”）；当滑片P移到c 点时，通过ac的电流为A，通过bc的电流为A。
8、如图12—2—7所示，电源电压保持不变，当S闭合，滑动变阻器的滑片向左移动时，电流表和电压表的示数变化是：（）A．电流表的示数变大，电压表的示数变小B．电流表的示数变大，电压表的示数变大C．电流表的示数变小，电压表的示数变小D．电流表的示数变小，电压表的示数变大9、如图所示的电路中,电源电压和灯泡电阻都保持不变,当滑动变阻器R的滑片P由中点向右移动时,下列判断中正确的是：（）A.电流表和电压表的示数都增大B.电流表和电压表的示数都减小C.电流表的示数减小,电压表的示数增大D.电流表的示数减小,电压表的示数不变考点三：“伏安法”测电阻10、为了测定一个电阻的阻值，给你下列器材：一只电流表、一个标有“2A、10Ω”的滑动变阻器、电池组、开关和导线。
沪科版九年级物理全一册导学案：第十五章探究电路复习
沪科版九年级物理全一册导学案：第十五章探究电路复习一、教学内容1. 电路的基本概念：电路、电源、用电器、开关、导线等。
2. 电路的组成：串联电路、并联电路。
3. 电路的欧姆定律：电流、电压、电阻的关系。
4. 电路的功率：电功率、实际功率、额定功率。
5. 电路的测量工具：电流表、电压表、电能表。
6. 电路的安全知识：触电、短路、过载等。
二、教学目标1. 理解电路的基本概念和组成，能够正确识别各种电路元件。
2. 掌握电路的欧姆定律，能够进行简单的电路计算。
3. 了解电路的功率概念，能够计算电路的实际功率和额定功率。
4. 熟悉电路的测量工具，能够正确使用电流表、电压表、电能表。
5. 增强电路安全意识，能够避免常见电路故障。
三、教学难点与重点1. 教学难点：电路的欧姆定律的应用，电路功率的计算。
2. 教学重点：电路的基本概念，电路的组成，电路的安全知识。
四、教具与学具准备1. 教具：电流表、电压表、电能表、电路图示板、实物电路。
2. 学具：笔记本、笔、电路图示纸、计算器。
五、教学过程1. 实践情景引入：通过展示一个简单的家用电器电路图，让学生观察并描述电路的组成和作用。
2. 基本概念讲解：介绍电路的基本概念，如电路、电源、用电器、开关、导线等。
3. 电路组成讲解：讲解串联电路和并联电路的组成和特点。
4. 欧姆定律讲解：讲解电流、电压、电阻的关系，并进行例题讲解。
5. 电路功率讲解：讲解电功率、实际功率、额定功率的概念，并进行例题讲解。
6. 测量工具使用讲解：讲解电流表、电压表、电能表的使用方法和注意事项。
7. 安全知识讲解：讲解触电、短路、过载等电路安全知识。
8. 随堂练习：给出一些电路计算题目，让学生现场计算并解答。
六、板书设计1. 电路的基本概念：电路、电源、用电器、开关、导线等。
2. 电路的组成：串联电路、并联电路。
3. 欧姆定律：电流I = 电压U / 电阻R。
4. 电路功率：电功率P = 电流I 电压U，实际功率P实 = I实U实，额定功率P额 = I额 U额。
沪科初中物理九上《15第15章 探究电路 》word教案
九年级物理教案第十五章探究电路一．单元教材分析全章共分五节。
第一节“电阻和变阻器”，“电阻”这部分内容是通过学生已有“水在水管中流动会受到阻力”的生活经验类比出“电荷在导师体中定向移动会受到阻力”，导出电阻的概念，给出电阻的单位及其换算关系。
“决定电阻大小的因素”这部分内容是由生活用电中导线的选择不同来导出实验探究，探究过程突出了由猜想到制定实验方案的探究环节，同时探究结论的得出体现了物理知识来源于实践的思路。
“变阻器”这部分是通过展示实物来重点介绍滑动变阻器的构造、结构示意图和在电路中的符号，并引导学生领会滑动变阻器是如何通过改变连入电路中的电阻线长度来改变连入电路中的电阻，使学生了解变阻器的工作原理。
第二节“科学探究：欧姆定律”，主要内容分为电流与哪些因素有关和欧姆定律两部分。
其中“电流与哪些因素有关”是按科学探究的程序来展现的，力图使经历基本的科学探过程，学习科学探究的方法。
第三节“家庭用电”，主要内容包括家庭电路和安全用电常识。
二．单元教学目标基础性目标：1、知道电阻的概念，知道电阻的单位及换算。
理解决定电阻大小的因素。
2、知道滑动变阻器的构造，在电路中的符号；理解滑动变阻器的作用，会把滑动变阻器接入电路以改变电路的电流，知道电阻箱的读数方法。
3、通过实验探究电流、电压和电阻的关系，理解欧姆定律，并能进行简单计算。
4、测量小灯泡工作的电阻，画出电阻随电压变化的图线，并进行讨论。
5、了解家庭电路和安全用电知识，有安全用电的意识。
发展性目标：1、通过实验探究经历从猜想到制定实验方案再到用控制变量法进行实验的过程。
2、体现学生自身去感受知识产生过程的新课程理念。
3、会从实验记录的数据中归纳结论，并尝试采用图像法来分析实验数据。
4、培养学生实事求是的科学态度和刻苦钻研的精神。
三．教法学法指导根据课程标准，本章在知识与技能方面，是要让学生认识电阻，学生使用常见的变阻器，通过实验探究，认识影响电流大小的因素，理解欧姆定律并能应用于解决简单电路问题；了解家庭电路的构成；正确使用测电笔；知道安全用电知识。
沪科九年级物理上册第十五章探究电路第1节电阻和变阻器【学案】
沪科九年级物理上册第十五章探究电路第1节电阻和变阻器【学案】作为一名资深的幼儿园教师，我经验丰富，对于设计课程有着自己独特的理解和方法。
一、设计意图：本节课的设计方式采用了实践与理论相结合的方式，通过让孩子们亲手操作，观察现象，引导他们思考和探究，从而达到理解电阻和变阻器的目的。
活动的目的在于培养孩子们的动手能力、观察能力和思考能力。
二、教学目标：1. 让孩子们了解电阻和变阻器的概念。
2. 让孩子们掌握电阻和变阻器的基本性质和作用。
3. 培养孩子们的动手能力、观察能力和思考能力。
三、教学难点与重点：重点：电阻和变阻器的概念，电阻和变阻器的性质和作用。
难点：电阻和变阻器的工作原理，如何观察和理解电阻和变阻器的工作过程。
四、教具与学具准备：教具：电阻和变阻器演示仪，导线，灯泡，电流表等。
学具：每个孩子准备一份电阻和变阻器实验套件，包括电阻和变阻器，导线，灯泡，电流表等。
五、活动过程：1. 实践环节：让孩子们亲手连接电路，观察灯泡的亮度变化，引导他们思考和探究电阻和变阻器的作用。
2. 理论环节：通过电阻和变阻器演示仪，让孩子们观察和理解电阻和变阻器的工作原理。
3. 练习环节：让孩子们运用所学知识，自己设计电路，观察灯泡的亮度变化，进一步理解电阻和变阻器的性质和作用。
六、活动重难点：重点：电阻和变阻器的概念，电阻和变阻器的性质和作用。
难点：电阻和变阻器的工作原理，如何观察和理解电阻和变阻器的工作过程。
七、课后反思及拓展延伸：通过本节课的实践，我发现孩子们对于电阻和变阻器的概念有了清晰的理解，对于电阻和变阻器的性质和作用也有了深入的认识。
但是，部分孩子在观察和理解电阻和变阻器的工作过程中还存在一定的困难，需要在今后的教学中给予更多的关注和引导。
拓展延伸：可以组织孩子们进行电阻和变阻器的创意设计，鼓励他们发挥想象，将所学知识应用到实际生活中。
同时，也可以引导孩子们进行电阻和变阻器的相关实验，进一步加深对知识的理解和运用。
沪科版九年级物理上册教案：第15章 探究电路第1节 电阻和变阻器
第十五章探究电路第一节电阻和变阻器★【知识与技能】知道电阻的定义、符号、单位及其换算,并理解它是导体本身的一种性质．★【过程与方法】在探究影响电阻大小的因素实验中掌握控制变量法的应用．★【情感、态度与价值观】注意培养严谨的科学态度、实事求是的作风和与他人合作的精神．★【重点】1、电阻,决定电阻大小的因素,电阻的单位及其换算关系．2、滑动变阻器的构造、原理和使用方法．★【难点】1、理解电阻的概念及决定电阻大小的因素．2、根据滑动变阻器滑片的移动方向来判断连入电路中电阻的变化情况以及对电路中电流的影响．一、复习课题1什么电阻？决定电阻大小的因素是什么？2查询有关变阻器的相关知识．3参考教学目标试着制作滑动变阻器二、教学程序1：创造情景、激发兴趣、导入新课师：上节课我们通过实验研究和探索了一个重要课题《电阻》．请同学们回答：（1）什么叫电阻？电阻的单位是什么？（2）导体的电阻是有哪些因素决定的？师：今天这节课,我们将继续通过实验,同时利用一些网上的资源去探索和研究本章另外的一个课题《变阻器》．2：指导自学、讨论答疑、启发释疑、进行新课（1）：滑动变阻器的结构、符号和结构示意图师：演示实验（让学生注意观察实验现象）实验1：出示台灯调节台灯的亮度变化．演示2：出示收音机调节收音机的音量的变化．实验完毕请学生思考看到什么现象？听到什么现象？生：调节旋钮时,台灯和收音机的亮度和音量发生了变化．提出问题：刚才我给同学们演示的是两个非常简单的物理现象,针对这两个现象请同学们思考台灯和收音机是采用什么方法使其亮度和音量发生变化的？（学生思考）师：为了解决给问题下面我们将通过实验去探索和研究解决问题的方法．师：演示实验出示自制的“直线式变阻器”,移动导线夹改变灯泡的亮度．提出问题：“直线式变阻器”中电流的路径；思考它是怎样改变电路中电流的大小的？生：（讨论、分析）靠改变接入电路中的合金线的长度来改变电阻的,从而改变电流的．师：根据刚才的实验我们很容易解释刚开始提出的问题,刚开始我们看到的台灯和收音机其实就是通过改变与灯串联的电阻的大小从而使其亮度发生变化的．我们就把能够很方便的改变电阻大小的仪器叫变阻器,这也就是今天我们重点研究的课题,围绕这样一个课题,我给大家提出四个小课题,下面我们就分别去研究．电脑展示课题1：示教板的电阻线加上可以移动的导线夹就组成一个最简单的“直线式变阻器”那么该变阻器有何缺点？怎样改进？改进时应注意什么？生：分组讨论生A：太长了,可把合金线绕成一匝匝线圈．师：绕在什么样的物体上？密绕后线圈之间导通了怎么办？生B：绕在绝缘体上,如一个瓷筒、一个木棍上；为防止线圈间相互导通,可在合金线的表面涂上绝缘漆．师：根据实际应选瓷筒,合金线表面涂漆,那么涂漆后,导线头与合金线不能接通了,怎么办？生C：在导线头与合金线接触处的漆刮去．师：还有什么缺点？怎样改进？生D：导线头与合金线滑动接触时,使用不方便．师：根据刚才同学们的讨论教师出示实物演示制作的过程．最后出示滑动变阻器的实物,对照实物讲述,并结合从网上下载的资料让学生认识变阻器的结构、结构示意图以及符号．（2）：滑动变阻器的原理和作用师：刚才我们共同学习了变阻器的结构,那么变阻器的作用是什么？原理是什么？师生讨论,最后电脑展示．（3）：滑动变阻器的连线方法师：变阻器有四个接线柱,但是连入电路中只能接其中的两个接线柱,那么如何接线呢？下面我们将通过实验去研究和探索．在实验之前师生共同讨论实验方案．实验目的：实验电路：在电路中串联一个电流表,目的是为了观察滑片P移动时电流的变化情况,从而通过电流的变化情况去了解变阻器连入电路中电阻的变化情况．因此在实验中一定要注意观察电流表示数的变化情况以及灯泡的亮度变化情况．实验步骤：变阻器有四个接线柱,两两搭配有六种可能,分六组进行,每小组实验一种情况,实验完毕将结果填表格中,并请各组汇报展示．师：安排分组探索实验,研究变阻器的连线方法．投影展示各组实验结果,师生共同讨论归纳总结．（加深信息反馈,培养学习能力）师：经过讨论可以看出有两种接法不可取,余下的四种接法有何共同特点？请学生用一句话来概括．生：一上一下搭配好,主要看下．师：电脑展示随堂练习（1）、（2）、（3）．（4）变阻器的使用师：我们学习变阻器的目的是为了更好的去使用变阻器,下面就请同学们来看一个课件,通过课件去了解应如何使用变阻器．课件展示,思考使用变阻器应注意什么？1：了解变阻器的铭牌2：应串联在电路中3：在闭合开关之前变阻器的阻值应调到最大．3：概括归纳、巩固深化、开发智力]师：请学生总结本节课的主要内容．电脑展示反馈练习：让学生在计算机上展示从网上下载的有关变阻器的知识．拓宽学生的知识面完成本课对应训练．教学视频见课件．。
沪科版九年级物理上册教案：第15章 探究电路第4节 电阻的串联和并联
第十五章探究电路*第四节电路的串联和并联★【知识与技能】1.知道串联电路和并联电路中电阻间的关系．2.能用欧姆定律结合串、并联电路中电流、电压、电阻的关系进行综合计算．★【过程与方法】在应用欧姆定律探究串联电路和并联电路中电阻关系的过程中,体会选择合适的实验方法的重要意义．★【情感、态度与价值观】激发对科学的求知欲,激励探索与创新的意识．★【重点】知道串联电路和并联电路中电阻间的关系★【难点】结合串、并联电路中电流、电压、电阻的关系进行综合计算1．电阻的串联和并联先让学生回忆初中有关这方面（串、并联电路的规律）的问题,然后让学生自学,在此基础上,让学生将串联和并联加以对比,学生容易理解和记忆．老师点拨：一是要从理论上认识串、并联电路的规律,二是过程分析的不同,引入电阻来分析．学生自己先推导有关结论,老师最后归纳小结得出结论：（并适当拓展）（1）串联电路①电路中各处的电流强度相等．I=I1=I2=I3=…②电路两端的总电压等于各部分电路两端电压之和U=U1+U2+U3+…③串联电路的总电阻,等于各个电阻之和．R=R1+R2+R3+…④电压分配：U1/R1=U2/R2 U1/R1=U/R⑤n个相同电池（E、r）串联：En = nE rn = nr（2）并联电路①并联电路中各支路两端的电压相等．U=U1=U2=U3=…②电路中的总电流强度等于各支路电流强度之和．I=I1+I2+I3+…③并联电路总电阻的倒数,等于各个电阻的倒数之和．1/R=1/R1+1/R2+1/R3+ 对两个电阻并联有：R=R1R2/（R1+R2）④电流分配：I1/I2=R1/R2 I1/I=R1/R⑤n个相同电池（E、r）并联：En = E rn =r/n 再由学生讨论下列问题：①几个相同的电阻并联,总电阻为一个电阻的几分之一；②若不同的电阻并联,总电阻小于其中最小的电阻；③若某一支路的电阻增大,则总电阻也随之增大；④若并联的支路增多时,总电阻将减小；⑤当一个大电阻与一个小电阻并联时,总电阻接近小电阻．2．电压表和电流表----串、并联规律的应用常用的电压表和电流表都是由小量程的电流表G（表头）改装而成．（1）表头G：构造（从电路的角度看）：表头就是一个电阻,同样遵从欧姆定律,与其他电阻的不同仅在于通过表头的电流是可以从刻度盘上读出来的．（2）描述表头的三个特征量（三个重要参数）④①内阻Rg：表头的内阻．②满偏电流Ig：电表指针偏转至最大角度时的电流（另介绍半偏电流）③满偏电压Ug：电表指针偏转至最大角度时的电压,与满偏电流Ig的关系Ug=IgRg,因而若已知电表的内阻Rg,则根据欧姆定律可把相应各点的电流值改写成电压值,即电流表也是电压表,本质上并无差别,只是刻度盘的刻度不同而已．通过对P52的“思考与讨论”加深这方面的认识．（3）表头的改装和扩程（综合运用串、并联电路的规律和欧姆定律）关于电表的改装要抓住问题的症结所在,即表头内线圈容许通过的最大电流(Ig)或允许加的最大电压(Ug)是有限制的．让学生讨论,推导出有关的公式：要测量较大的电压(或电流)怎么办?通过分析,学生能提出利用电阻来分压(或分流)．然后提出：分压(或分流)电阻的阻值如何确定?通过例1、2的分析、讲解使学生掌握计算分压电阻和分流电阻的方法---最后引导学生自己归纳总结得出一般公式．完成本课对应训练．教学视频见课件．。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
《第十五章探究电路》复习教案
教学目标
1．熟练掌握并会运用串、并联电路的电压规律。
2．理解电阻是导体本身的一种性质，知道影响电阻大小的因素。
3．知道变阻器的原理、作用以及如何正确使用变阻器。
4．通过实验探究电流、电压和电阻的关系。
5．理解欧姆定律，并能进行简单的计算。
6．能利用欧姆定律，推导出串、并联电路中电阻的规律。
7．掌握“伏安法”测电阻的实验方法，能正确使用电压表、电流表、滑动变阻器完成探究实验，并能分析和解决实验中出现的问题。
教学重点
进一步探索与电路相关的知识。
教学难点
系统掌握全章知识，形成知识结构。
课时安排
1课时
课前准备
课件
教学过程
一、导入新课
对照复习目标，回顾本章知识要点，想想自己对哪些知识的掌握还不够熟练。
这节课，我们就一起来学习探究《第十五章探究电路》。
（板书设计）
二、自学互研
1．如图，当开关闭合后，两电压表的指针均指在如图位置，则L1和L2两端的电压分别为( C )
A．1.2V 6V B．4.8V 1.2V C．1.2V 4.8V D．6V 1.2V
2．关于导体的电阻，下列说法正确的是( D )
A．导体的电阻与导体两端的电压成正比
B．导体的电阻与通过导体的电流成反比
C．导体两端电压为零时，导体的电阻也为零
D．导体的电阻与电流、电压大小无关
3．小乔和小丽在研究导体中电流与导体两端电压的关系时，除了电源(3V)、开关、导线、电流表、电压表、滑动变阻器外，还有可供选择的：A.定值电阻，B.小灯泡。
,图1) ,图2)
(1)为了完成研究需要选择器材A(选填“A”或“B”)；理由是小灯泡的电阻随温度的改变而改变，不能控制电阻一定(或探究电流跟电压的关系时，应控制电阻不变)。
(2)用笔画线完成图1中的实物电路连接(你所选的器材在图中用接线板代替，导线连线不能交叉)，并使滑动变阻器接入电路的阻值最大。
(3)小乔通过实验得出了下表中的数据，请读出图2中两表的示数，记在表中最后一列的空格处。
三、交流展示
方案一回顾本章重要的实验有哪些？其具体内容是什么？
方案二总结本章重要的研究方法有哪些？
四、教后反思。
