钢卷尺校准规程
钢卷尺校准规程
钢卷尺校验规程一、目的规范钢卷尺的校验操作,确保钢卷尺的测量精度、准确度符合要求。
二、适用范围及要求适用于本公司内使用的钢卷尺,包括首次检定、后续检定和使用中校验。
根据本公司实际情况,对仪器的校准周期作以下规定:A)最长周期不得超过一年;B)若修理必须经校准合格后才能使用;C)新增仪器理必须经校准合格后才能使用。
三、校准项目表1注:表中“+”表示应校准,“-”表示可不校准。
四、校准条件4.1校准温度常温、干燥环境(20℃±8)4.2校准时张紧力普通钢卷尺校准时张紧力为49N标称长度小于5m和弧形尺带的钢卷尺校准时张紧力不作规定。
4.3校准前被检尺在规定温度下恒温不少于4小时。
五、校验方法5.1建立校准的依据:本公司所使用的钢卷尺最大量程为0-50000mm;对钢卷尺实施自行校准的基准(又称“母尺”)是经国家法定计量单位检定合格的钢卷尺,其量程为0-50000mm。
检定周期为1年。
母尺只能作为自行校准的依据使用,禁止用于测量产品等其他目的。
母尺应保存于常温和干燥环境中,避免受潮生锈;应处于悬挂的自由状态,避免出现变形。
5.2校准项目要求与方法5.2.1要求A.钢卷尺的拉出和收卷应轻便灵活、无卡阻现象,各功能装置应能有效控制尺带收卷。
B.将卷尺平铺在检定台上,加上规定的张紧力,尺面不应有凹凸不平及扭曲现象,尺带两边缘必须平滑,不应有锋口和毛刺,尺带宽度应均匀。
尺钩应保持直角,不得有目力可见的偏差。
C.尺带表面应有防腐层,且要牢固、平整光洁,色泽应均匀,无明显的气泡、脱皮和皱纹,无锈迹、斑点、划痕等缺陷。
D.尺带全部分度线纹必须均匀、清洗且垂直到尺边,不能有重线或漏线。
个别线纹允许有不大于线纹宽度的断线。
5.2.2线纹宽度及误差见表2表25.3.2校准方法目力观察,发现有疑问时可以用分度值未0.01mm读数显微镜进行检定。
自行校准采用将被校准钢卷尺与母尺进行比对的方法,只有规定的所有比对点均与母尺一致时(允许误差范围内),才可判定被校准尺合格。
标准钢卷尺的检定规程
标准钢卷尺的检定规程
标准钢卷尺的检定规程主要包括以下内容:
1. 确定检定方法:根据国家相关标准或技术规范,确定标准钢卷尺的检定方法。
2. 准备检定设备:准备用于检验标准钢卷尺的设备,包括检定台和相关测量工具等。
3. 检定前准备:对标准钢卷尺进行清洁,确认尺身是否完好,是否有弯曲变形等情况。
4. 进行误差检定:使用检定设备对标准钢卷尺进行误差检定,包括测量其长度误差、端面误差等。
5. 记录检定结果:将检定设备的测量结果记录下来,包括标准钢卷尺的长度误差、端面误差、检定时间等信息。
6. 评定检定结果:根据国家相关标准或技术规范,对标准钢卷尺的检定结果进行评定,判断其是否符合要求。
7. 发布检定证书:对通过检定的标准钢卷尺,出具检定证书,证明其合格。
8. 定期重复检定:按照国家相关标准或技术规范的要求,对标准钢卷尺进行定期的重复检定,确保其测量精度的准确性。
以上是标准钢卷尺的检定规程的一般步骤,具体的检定方法和要求可以根据实际情况进行调整。
钢卷尺内部校准规程
钢卷尺内部校准规程钢卷尺是一种常用的测量工具,用于测量长度、宽度等尺寸。
由于使用频繁,钢卷尺的准确性会受到一定程度的影响。
为了确保测量结果的准确性,需要对钢卷尺进行定期的内部校准。
下面是钢卷尺内部校准的规程。
一、校准前准备工作1.确保校准环境整洁,避免灰尘、油污等杂质对校准结果的影响。
2.确保测量仪器和设备的工作正常,并且在校准前已经经过了外部校准。
3.准备合适的校准装置,包括稳定的测量台、标准块等。
二、校准步骤1.将钢卷尺放在测量台上,确保其能够稳固地放置在平面上。
2.使用标准块校验钢卷尺的零位。
将标准块放在钢卷尺的起点位置,并记录下标准块的厚度。
然后将钢卷尺移至标准块的末端位置,再次记录下标准块的厚度。
比较这两次记录,计算出钢卷尺的零位误差。
3.校准钢卷尺的刻度间距。
使用标准块或其他已知长度的物体,将其放在钢卷尺上的刻度之间。
记录下标准块或物体的长度,然后计算出钢卷尺的刻度间距。
4.校准钢卷尺的切线误差。
使用标准块或其他已知长度的物体,在钢卷尺上摆放成直线,并记录下标准块或物体的长度。
然后将钢卷尺从起点到末端滑动,观察切线误差的变化。
通过计算得出钢卷尺的切线误差。
5.校准钢卷尺的锁紧装置。
在锁紧装置松动的情况下,将钢卷尺从起点滑动到末端,并记录下长度。
然后通过锁紧装置将钢卷尺固定在相同的位置,再次记录下长度。
比较这两次记录,计算出锁紧装置的误差。
三、校准结果评估与处理1.根据校准结果评估钢卷尺的准确性。
将校准值与钢卷尺的规格要求进行比较,判断钢卷尺是否合格。
2.如果校准结果不合格,需要进行修理或更换钢卷尺零件。
常见的修理方法包括调整零位、调整切线误差等。
3.对于允许的误差范围之内的校准结果,可以将校准的日期和结果记录在校准证书上,作为参考。
四、校准频率与记录1.钢卷尺的校准频率一般为一年一次或按实际使用情况决定。
如果钢卷尺使用环境恶劣或使用频率较高,可以适当缩短校准周期。
2.每次校准完成后,需要将校准的日期、结果、校准人员等信息记录在校准记录表上,作为日后参考。

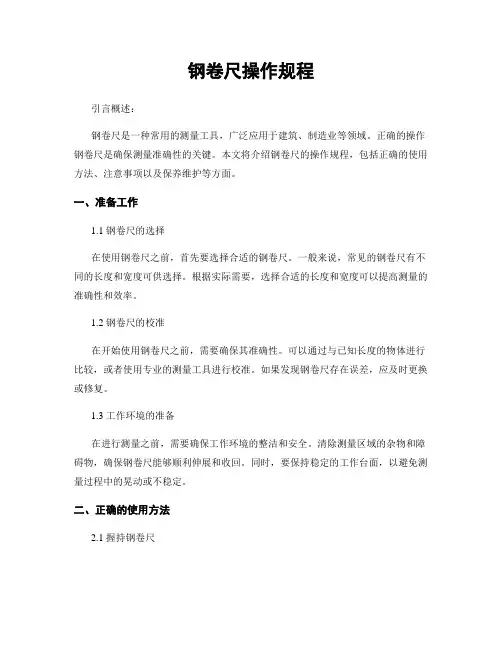

钢卷尺操作规程
钢卷尺操作规程引言概述:钢卷尺是一种常用的测量工具,广泛应用于建筑、制造业等领域。
正确的操作钢卷尺是确保测量准确性的关键。
本文将介绍钢卷尺的操作规程,包括正确的使用方法、注意事项以及保养维护等方面。
一、准备工作1.1 钢卷尺的选择在使用钢卷尺之前,首先要选择合适的钢卷尺。
一般来说,常见的钢卷尺有不同的长度和宽度可供选择。
根据实际需要,选择合适的长度和宽度可以提高测量的准确性和效率。
1.2 钢卷尺的校准在开始使用钢卷尺之前,需要确保其准确性。
可以通过与已知长度的物体进行比较,或者使用专业的测量工具进行校准。
如果发现钢卷尺存在误差,应及时更换或修复。
1.3 工作环境的准备在进行测量之前,需要确保工作环境的整洁和安全。
清除测量区域的杂物和障碍物,确保钢卷尺能够顺利伸展和收回。
同时,要保持稳定的工作台面,以避免测量过程中的晃动或不稳定。
二、正确的使用方法2.1 握持钢卷尺正确的握持钢卷尺可以提高测量的准确性。
通常,使用大拇指和食指握住钢卷尺的握把,保持手指的稳定和舒适。
2.2 测量的姿势在进行测量时,应将钢卷尺垂直放置在测量对象上方。
用一只手稳定钢卷尺,另一只手轻轻拉出钢卷尺,直到测量对象的边缘。
确保钢卷尺与测量对象的接触牢固,避免晃动或松动。
2.3 读取测量结果在测量完成后,要仔细读取钢卷尺上的刻度值。
钢卷尺上的刻度通常分为厘米和英寸两种单位,根据实际需要选择合适的单位。
读取刻度时,要注意对齐刻度线,避免读取错误的数值。
三、注意事项3.1 避免弯曲和扭转在使用钢卷尺时,要避免过度弯曲和扭转。
过度弯曲和扭转会导致钢卷尺的变形和测量误差。
在测量较长距离时,可以借助辅助工具或人员来支撑钢卷尺,确保其保持平直。
3.2 防止钢卷尺的损坏钢卷尺是一种精密的测量工具,需要妥善保护。
在使用过程中,要避免将钢卷尺丢弃或摔落,以免损坏刻度和弹簧等部件。
同时,要避免与尖锐物体接触,以免刮伤或损坏钢卷尺的外壳。
3.3 定期清洁和维护为了确保钢卷尺的正常使用,应定期进行清洁和维护。
钢卷尺检定操作规程
钢卷尺检定操作规程
钢卷尺检定按照JJG4-1999《钢卷尺检定规程》所要求的各种技术条件、环境条件进行检定外,还须从事以下规定操作:
1、首先要按照检定规程检查被检定/校准的钢卷尺的外观、外形,确认满足规程要求后方可进行测试。
2、确保用于检定校准的标准器性能良好,工作台面满足测试要
3、将标准钢卷尺和被检定钢卷尺同时放置在一个定位点,对齐零位刻线后,就固定好定位点。
分别在标准钢卷尺和被检定/校准的钢卷尺的另一端同时加上50N的作用力。
4、根据钢卷尺的规格合道选择各测量点,利用读数放大镜读出标准钢卷尺和被检定/校准的钢卷尺在各测量点的误差。
5、整个检定/校准工作完毕后,要清洁所使用的设备、标准器,盖好防尘罩。
随时注意维护、保养。
钢尺内部检定校准规程
钢尺计量器具的内部检定规程一、作业目的本次内部检定校准作业的目的是检验钢尺计量器具的准确性和可靠性,确保其符合国家和行业的标准要求,保证测试和测量结果的准确性和可靠性。
二、作业范围本次内部检定校准作业的范围包括钢卷尺,钢直尺。
三、作业流程1. 准备工作(1)准备校准设备:如标准长度样品、测量夹具等。
(2)准备校准记录表格:记录校准结果和记录。
(3)检查钢卷尺计量器具:检查钢尺计量器具是否正常工作,确保其能够正常进行校准。
(4)校准频率:钢直尺、卷尺校准周期不超过一年。
(5)校准环境:校准时环境温度20±5℃,湿度小于85%。
2. 校准操作(1)用标准钢尺测得钢尺的实际值,用放大镜对比,每个刻度是否对齐。
(2)通过目视进行判断,误差不超过1mm为合格(3)进行多次校准,确保数据的准确性和可靠性。
(4)记录校准数据:记录每次校准的结果和时间,并在校准记录表格中做好记录。
3. 校准结果评估(1)根据行业标准和使用要求,评估校准结果是否符合要求。
(2)如果校准结果不符合要求,需要进行调整和再次校准,直到符合要求为止。
四、作业注意事项1. 校准设备的使用要符合钢尺计量器具的使用说明书和行业标准。
检查卷尺、钢直尺外观是否有弯曲、刻度不清楚等。
如果有外观问题,卷尺、钢直尺将报废处理2. 校准操作需要在实验室或其他适当的环境中进行,确保环境的稳定性和准确性。
3. 校准记录表格需要进行规范记录,确保记录的准确性和可靠性。
4. 校准过程中需要注意安全,避免误操作和人身伤害。
五、作业结果处理1. 根据校准结果和行业标准,评估钢尺计量器具的准确性和可靠性。
2. 如果钢尺计量器具的校准结果符合要求,可以继续使用。
3. 如果钢尺计量器具的校准结果不符合要求,需要进行调整和再次校准,直到符合要求为止。
六、作业记录保存1. 校准记录表格需要保存至少两年以上。
2. 校准记录需要进行规范保存,保证记录的完整性和真实性。
钢卷尺检验台校准规范
钢卷尺检验台校准规范一、引言本文档旨在规范钢卷尺检验台校准的步骤和要求,以确保钢卷尺检验台的准确度和可靠性。
钢卷尺检验台是用于校准钢卷尺的重要设备之一,校准的准确性对于保证测量结果的准确性至关重要。
因此,必须按照规范进行钢卷尺检验台的校准工作。
二、校准工具与设备准备在进行钢卷尺检验台校准前,需要准备以下工具和设备:1.钢卷尺标准件:精确度高,符合国家标准的钢卷尺作为校准的标准件。
2.校准块:用于校准钢卷尺的测量范围,校准块应与钢卷尺的测量范围相匹配,并具有精确的尺寸。
3.量具:如千分尺、游标卡尺等,用于测量校准块的尺寸。
4.检验记录表:用于记录校准的结果和相关信息。
三、校准步骤校准钢卷尺检验台的步骤如下:1.清洁与准备:–使用干净的软布擦拭检验台的表面,确保无灰尘和杂质。
–检查底座与表面的连接处,确保连接紧密。
2.安装校准块:–将校准块放置在检验台上,确保与表面接触均匀。
–用量具检测校准块的尺寸,记录测量结果。
3.检验标准尺寸:–将标准尺寸的钢卷尺放置在校准块上。
–按照标准尺寸的刻度进行测量,记录测量结果。
4.校准过程:–使用待校准的钢卷尺测量校准块上的尺寸。
–记录钢卷尺测量结果,并与校准块的尺寸进行比较。
–根据比较结果调整钢卷尺的零点或刻度。
5.反复测试:–反复进行校准步骤3和步骤4,直到钢卷尺的测量结果与校准块的尺寸相符合。
四、校准要求钢卷尺检验台的校准应满足以下要求:1.检验台校准的偏差范围应符合国家标准或用户技术要求。
2.校准结果应记录在检验记录表中,包括校准日期、校准块尺寸、标准尺寸测量结果以及待校准钢卷尺的测量结果等信息。
3.校准记录应进行保存,以备将来查阅和验证。
同时,定期复核校准结果,并根据需要重新校准检验台。
4.校准过程应严格按照规范进行,并由专业技术人员进行操作。
五、校准结束及报告校准完成后,应编写校准报告,包括以下内容:1.检验台的标识和型号信息。
2.校准日期和校准人员信息。
钢卷尺检定规程
钢卷尺检定规程钢卷尺是一种常用的测量工具,通常用于测量长度和距离。
为确保钢卷尺的准确性,需要按照一定的检定规程对其进行定期检定和校准。
以下是一般性的钢卷尺检定规程的主要内容:1.检定机构:钢卷尺的检定通常由专门的测量标准和检定机构或实验室进行,确保检定的准确性和可追溯性。
2.检定周期:钢卷尺的检定周期应根据使用频率和环境条件而定,通常建议每年检定一次。
在一些高精度应用中,检定周期可能更短。
3.环境条件:检定应在适当的环境条件下进行,包括温度、湿度和气压等因素。
这些条件应符合国际或国家标准的要求。
4.检定设备:检定时需要使用高精度的长度测量仪器,如长度标尺或激光测距仪。
这些仪器应经过定期的校准和检定,以确保其准确性。
5.检定标准:检定应参照国际或国家的测量标准,如ISO(国际标准化组织)标准或国家标准,以确定钢卷尺的准确性。
6.检定过程:检定过程包括以下步骤:•清洁:确保钢卷尺干净,没有尘埃或污物。
•外观检查:检查钢卷尺的外观,包括标记、刻度、尺身和卷尺末端的状态。
•长度测量:使用高精度的测量仪器测量钢卷尺的长度,分别在不同位置和方向上进行多次测量。
•记录数据:记录测量数据,并计算平均值和标准偏差。
•分析结果:与标准进行比较,确定钢卷尺的准确性和偏差。
•校正:如果需要,进行校正或调整,以确保准确性。
7.检定报告:完成检定后,生成一份检定报告,其中包括检定日期、检定结果、准确性等信息。
这份报告可以作为证明钢卷尺准确性的文件。
8.维护和保养:在日常使用中,定期清洁和保养钢卷尺,以延长其使用寿命和准确性。
在检定之间,确保正确存放和使用。
钢卷尺的检定是确保其测量准确性的重要步骤,尤其是在需要精确测量的应用中。
遵循检定规程和标准,定期检定和维护钢卷尺,有助于确保测量结果的准确性和可靠性。
jjg 钢卷尺检定规程
jjg 钢卷尺检定规程
钢卷尺检定规程是指对钢卷尺进行检定的一系列步骤和要求。
根据不同国家和地区的标准规定,具体的检定规程可能会有所不同,以下是一个常见的钢卷尺检定规程的简要介绍:
1. 仪器准备:需要准备好专用的检定设备和工具,包括长度标准器、卡尺、测量夹具等。
同时,还需要确保检定设备的精确度和稳定性。
2. 检查外观:首先对钢卷尺的外观进行检查,确保没有明显的损坏、变形或严重磨损等问题。
3. 进行长度检定:使用长度标准器对钢卷尺的长度进行检定。
通常采用比较法或拉线法进行检定,将钢卷尺与长度标准器进行直接比较或相对比较。
4. 检查刻度准确性:使用卡尺或测量夹具对钢卷尺的刻度进行检查,确保刻度的精确性和准确性。
刻度误差应在规定的允许范围内。
5. 检查读数误差:通过多次测量标准长度,检查钢卷尺的读数误差。
读数误差应在规定的允许范围内。
6. 记录检定结果:对每一项检定指标的结果进行记录,并填写相应的检定报告。
包括钢卷尺的基本信息、检定日期、检定人员等内容。
7. 发放检定证书:根据检定结果,对合格的钢卷尺发放检定证书,证明该钢卷尺符合检定要求并可以正常使用。
钢卷尺检定规程的目的是确保钢卷尺的测量精度和准确性,保证其在实际生产和工程中的可靠应用。
不同行业和领域对钢卷尺的检定要求也会有所不同,因此在实际操作中应根据相关标准和规范进行具体操作。
钢卷尺内部校准规程
江苏豪辰光学材料有限公司钢卷尺自校规程文件号:版本号:受控状态:分发号:编制:审核:批准2014年02月28日发布 2013年02月28日实施1、目的对钢尺、卷尺进行内部校准,确保其准确度和适用性保持完好。
2、范围适用于检验所用的钢尺、卷尺。
3、校准用基准设备校准合格的钢尺(精度0.5mm)4、环境条件室温5、校准频次每三个月至少进行一次6、校准步骤6.1 检查钢尺、卷尺的刻度是否清晰,钢片是否平齐,否则更换。
6.2 钢尺校准时,取一基准平面,把基准钢尺的零点和待校准钢尺的零点贴紧该平面,基准钢尺的刻度对近待校准钢尺的刻度。
6.3 卷尺校准时,把基准钢尺平放在桌面上,拉开卷尺,用卷尺的零点勾住钢尺的零点的一端,并贴紧钢尺。
6.4 分别核对被校卷尺和基准钢尺的刻度,核对点100mm、500mm、1000mm,第一次完成后,再进行第二次、第三次,三次读取平均值,两尺读数之差,100mm时,允许误差±0.5mm; 500mm时,允许误差±0.5mm; 1000mm时,允许误差±1.0mm。
5.5 被校准的卷尺长度超出基准钢尺的长度时,按照每1000mm分段校准,将卷尺全部拉开,先校准前1000mm记录数据;再在卷尺1000mm点划一条细小的横线,用钢尺的零点对准该条横线,按上述方法核对数据后记录,依此校准下去,重复三次取平均值,最大允许累积误差为±1.0mm。
6.6 历次测量值与标准值之差,均在允许误差范围内(且卷尺的累积误差为±1.0mm范围内),判校准合格。
7、相关记录主要检测仪器、试验设备明细表设备校准和检定记录。
钢卷尺检定规程_钢卷尺检定技术规范
钢卷尺校检规程
1、目的:为控制钢卷尺的精度,确保产品检测的质量,特制定本规程。
2、范围:本规程适合于公司内部所使用的量程为3000 mm、5000 mm钢卷尺的校检。
3、校检办法及技术要求
3.1 使用的工具:经校检并在校检期内的量程为1000 mm的钢板尺。
3.2 校检环境要求:温度在20—25℃,相对湿度≤70%。
3.3 校检方法:
3.3.1 用钢板尺的零标线准确的对齐钢卷尺的零标识处,测量并读取钢卷尺1000 mm刻线的度量数a1(精确至0.1mm);
3.3.2 将钢板尺顺延1000 mm,用钢板尺的零标线准确的对齐钢卷尺的1000 mm标识处,测量并读取钢卷尺2000 mm刻线的度量数a2(精确至0.1mm);
3.3.3 将钢板尺顺延1000mm,按3.3.1、3.3.2条款的要求测得下一个1000 mm间距的测量值a3 , 重复此项操作,直至钢卷尺的满刻度的a i(精确至0.1mm);
3.3.4 计算偏差J n的值,J n=a n—1000 mm(精确至0.1mm);
3.3.5 求出测量累计偏差值k,k= J1+ J2+ … + J i (精确至0.1mm);
3.4 技术要求:|J n| 均≤0.2mm,且| k |≤0.5mm为合格。
4、校检周期:钢卷尺为一次性校准。
注:量程为3000 mm的钢卷尺i=3 , 量程为5000 mm的钢卷尺i=5 。
起草人:批准:日期:
1。
钢卷尺检定规程 (4)
钢卷尺检定规程1. 引言本文档旨在规范钢卷尺的检定过程,确保测量结果的准确性和可靠性。
钢卷尺是一种常用的测量工具,广泛应用于建筑、制造业等领域。
通过定期检定钢卷尺,可以保证其测量精度,并有效地减少误差。
2. 检定设备和工具进行钢卷尺检定时,需要准备以下设备和工具:- 标准测量仪器(例如千分尺)- 标准测量工具(例如标准尺) - 清洁布 - 电子称3. 检定过程3.1. 外观检查在进行钢卷尺检定之前,首先要进行外观检查,确保钢卷尺表面光滑,刻度清晰,零点清晰可见,并且尺体没有明显的变形、损坏等情况。
如若发现以上问题,应立即进行修复或更换。
3.2. 准备工作在进行检定之前,需要进行以下准备工作: - 清洁钢卷尺表面,确保无灰尘和污物; - 将钢卷尺放置于稳定的平面上,并确保其自由悬挂。
3.3. 检定步骤3.3.1. 零点检定通过使用标准测量仪器(例如千分尺)或标准测量工具(例如标准尺),将钢卷尺的零点进行校准。
具体步骤如下: 1. 将标准测量仪器或标准测量工具放置在稳定的平面上; 2. 将钢卷尺对齐标准测量仪器或标准测量工具的零点,并保持水平; 3. 调整钢卷尺的零点位置,使其与标准测量仪器或标准测量工具的零点完全对齐。
3.3.2. 检定测量范围在进行测量之前,需要确定钢卷尺的测量范围,并将其刻度清晰地标记出来。
具体步骤如下: 1. 使用标准测量仪器或标准测量工具,将钢卷尺测量范围的两个端点进行标记; 2. 标记端点的位置应准确无误,并且刻度清晰可辨。
3.3.3. 测量误差检定使用标准测量仪器或标准测量工具对钢卷尺的测量误差进行检定。
具体步骤如下: 1. 将标准测量仪器或标准测量工具与钢卷尺的刻度进行对比测量; 2. 逐个刻度进行比对,并记录下标准测量仪器或标准测量工具的读数以及钢卷尺的读数; 3. 计算每个刻度的测量误差,并进行比对。
3.4. 检定结果评估根据测量结果和检定步骤中记录的数据,评估钢卷尺的检定结果。
jjg 钢卷尺检定规程
jjg 钢卷尺检定规程第一章概述1.1 引言钢卷尺作为一种常用的测量工具,广泛应用于建筑、制造和其他行业的尺寸测量中。
为了确保钢卷尺的测量准确性和可靠性,有必要制定一套钢卷尺检定规程,以指导和规范钢卷尺的检定工作。
1.2 目的本规程的目的是为了保证钢卷尺测量结果的可靠性和准确性,明确钢卷尺的检定方法和标准,以及检定人员的资质要求和检定设备的管理。
1.3 适用范围本规程适用于钢卷尺的检定工作,包括钢卷尺的长度检定和刻度精度检定。
第二章检定基本要求2.1 检定资质进行钢卷尺检定的人员应具备以下资质要求:(1)具有相关测量检定或质量检测的专业知识和技能;(2)熟悉钢卷尺的结构和使用要求;(3)具备仪器和设备的操作能力。
2.2 检定设备进行钢卷尺检定所需的基本设备包括:(1)钢卷尺长度测量仪器(如测距仪);(2)刻度线检测仪器(如显微镜);(3)标准尺。
2.3 环境要求钢卷尺检定应在稳定的环境条件下进行,包括温度、湿度等要求。
第三章钢卷尺检定方法3.1 长度检定钢卷尺的长度检定是为了验证其长度是否符合要求。
具体方法如下:(1)在稳定的环境条件下,使用钢卷尺长度测量仪器对待检钢卷尺进行长度测量;(2)将测量结果与标准尺的长度进行比对,计算误差;(3)判断测得长度是否在允许误差范围内,若符合要求则认为钢卷尺长度合格,否则为不合格。
3.2 刻度精度检定钢卷尺的刻度精度检定是为了验证其刻度是否符合要求。
具体方法如下:(1)使用显微镜对待检钢卷尺的刻度线进行观察;(2)将观察结果与标准刻度进行比对,计算误差;(3)判断刻度的误差是否在允许范围内,若符合要求则认为钢卷尺刻度精度合格,否则为不合格。
第四章钢卷尺检定标准4.1 长度检定标准钢卷尺的长度检定使用国家标准《JJG XXXX-XXXX 钢卷尺检定规程》中规定的长度标准进行比对。
4.2 刻度精度检定标准钢卷尺的刻度精度检定使用国家标准《JJG XXXX-XXXX 钢卷尺检定规程》中规定的刻度精度标准进行比对。
钢卷尺检定规程
校准:使用标准 尺进行校准,确 保钢卷尺的准确 性
在检定过程中,操作人员应遵守相关安全规定
01
02
03
04
操作人员应熟悉 检定规程,掌握 检定方法和步骤
操作人员应遵守 实验室安全规定, 确保检定过程安 全
操作人员应使用 合格的检定仪器 和设备,确保检 定结果的准确性
操作人员应做好 检定记录,确保 检定数据的可追 溯性和完整性
添加标题
添加标题
添加标题
检定方法:采用标准长度进行测量, 对比测量结果与标准值的差异
检定结果:根据检定结果判断钢卷 尺的准确度是否符合要求,是否需 要校准或更换
确保钢卷尺满足使用要求
01
检定目的:确 保钢卷尺的准 确性和可靠性
02
检定项目:长 度、角度、硬 度等
03
检定方法:采 用国家标准或 行业标准进行 检定
钢卷尺。
拉伸性能检查
拉伸试验:测量钢卷尺的拉伸强 度和伸长率
试验条件:温度、湿度、拉伸速 度等
A
B
C
D
试验方法:采用拉伸试验机进行 试验
试验结果:拉伸强度和伸长率的 数值,以及是否符合标准要求
Part Three
检定标准
外观标准
01
尺带表面应平整、光滑,无明显 划痕、凹陷、凸起等缺陷。
03
尺带表面应无锈蚀、污渍等影响 使用的现象。
05
尺带两端的挂钩应牢固、无松动、 脱落现象。
尺带边缘应整齐、无毛刺,尺带 两端应无松动、脱落现象。
02
尺带表面应无明显色差,印刷内 容应清晰、完整。
04
尺带两端的挂钩应无毛刺、锐边 等影响使用的现象。
06
尺寸标准
钢卷尺校准方法
钢卷尺校准方法受控状态:文件编号:修订状态: B0分发号:编制:审核:批准:日期:日期:日期:会签与修订页:1 目的为了在公司内部开展校准工作,进行量值传递保证测量准确有效。
2 适用范围本校准方法适用于新制造和使用中的普通钢卷尺及钢围尺的校准。
3 依据JJG 4-1999钢卷尺计量检定规程4 职责4.1 计量中心负责钢卷尺校准方法的制定和修订。
4.2 计量人员负责按照规定进行钢卷尺的校准和作出判定并做好相应记录与标识。
5 工作程序5.1环境条件5.1.1 校准的环境要求:温度:20±5℃;湿度:≤80%5.1.2 校准前应将被检仪器及标准检具同时置于平板上让其在平衡温度放置足够长的时间。
5.2钢卷尺的校准项目5.2.1 外观和各部分相互作用5.2.2 线纹宽度及宽度差5.2.3示值误差5.3 钢卷尺的校准方法5.3.1 外观用目视的方法:观察钢卷尺尺带的拉出和收卷应轻便灵活,无卡滞现象,各功能装置应能有效控制尺带收卷,尺带两边缘必须平滑,不应有锋口和毛刺,尺带宽度均匀,不得有目力可见的偏差,线纹必须均匀,清晰并垂直到尺边。
5.3.2 钢围尺的尺带在任意部位围成直径为30mm的圆时,尺带不出现曲折现象,放开后应自然恢复,不允许产生塑性变形,涂层不允许出现裂纹。
5.3.3 任意线纹的宽度及宽度差是在逐米进行校准的同时在全长范围内任选2-3条进行评定,其误差不得超过相应的要求。
5.3.4 示值误差的校准可用标准钢卷尺或测量不确定度为被检尺示值允许误差的1/4-1/10的其他方法校准。
首先用压紧装置将校准钢卷尺和被检尺固定在校准台上,分别在标准尺及被检尺的另一端按规定加上拉力(标称长度小于5m和弧形尺带的钢卷尺在校准时的张力不做规定,校准普通钢卷尺和钢围尺时的张紧力为49N),使被检尺的零值线与标准尺的零值线纹对齐,按每米逐段连续读取各段和全长误差。
全长不足3m的钢卷尺,受检点段不少于3段。
5.4判定要求:5.4.1线纹宽度及宽度差要求5.4.2示值误差要求;钢卷尺按不同准确度等级由下列公式求出:I级:±(0.1+0.1L)mm II级:±(0.3+0.2L)mm式中,L是以米为单位的长度,当长度不是米的整数倍时间,取最接近的较大的整“米”数5.5校准周期:B类:1次/1年; C类:1次6 相关文件和记录6.1校准报告7 附录无。
钢卷尺自校操作规程[宝典]
钢卷尺自校操作规程[宝典]浙江博爱家纺有限公司钢卷尺自校操作规程钢卷尺是我公司使用最多的计量器具,主要用于测量布长及产品的长度。
为规范钢卷尺的检测工作,保证量值的准确性,结合公司的工艺生产条件要求,特制定该自校方法。
1、测量标准:经法定计量检定机构检定/校准的钢卷尺为标准尺。
测量范围:0~5m,分度值:1mm。
2、被测对象:本公司在用的钢卷尺,测量范围:0~5m,分度值:1mm。
3、校准方法:3.1把标准钢卷尺放在平整的桌子上,拉出一段长约100cm,对桌子进行测量;3.2把待校钢卷尺放在该桌子上,拉出同样的尺寸,对桌子进行比较测量;3.3以“米”为起点,拉出同样的尺寸,对桌子进行比较测量。
3.4以上测量连续进行三次,以三次的平均值作为结果。
4、结果判断待测钢卷尺与标准尺的测量误差小于1mm为合格,若大于1mm为不合格。
5、自校周期:每月一次。
编制: 审核: 批准: 时间:浙江博爱家纺有限公司计量设备自校、自检程序1、目的为确保在用的计量器具处于受控状态,使计量结果准确可靠。
2、适用范围本公司在用的计量设备。
3、职责1)质检部门为计量设备自检、自校归口管理部门,负责校准检查。
2)各部门、车间负责本部门车间使用过程的校准检查。
3)计量设备使用人员负责自用设备校准检查,并做记录。
4、程序1)确定标准件。
该标准件由法定计量检定机构检定或校准合格。
由质检部专人保管。
2)质检部专人对计量设备进行比对检查,作记录并予以保存。
3)进行比对时,注意室内温湿度的控制,温度在(10~36)?为适宜。
并按规定的操作规程进行自校。
4)当发生产品计量问题时,或计量设备损坏时,要进行重新检测,并查找原因。
5)经比对不符合要求的计量设备予以报废处置,不得流入生产作业现场。
6)计量设备使用人员对使用的设备应保持自校、自检状态的标识。
浙江博爱家纺有限公司验布机自校操作规程验布机是本公司对进来的原料布进行检测的机器,为规范检测行为,特制定本方法:1、测量标准:用标准尺量出100m布作为标准(E=100m);02、被测对象:验布机;3、自校方法:3.1先把验布机的计数器归零;3.2用标准的100m布通过验布机进行测量,读取计数器的读数(E);13.3计算相对误差,即A=(E-E)/E×100% 1004、结果判断A?0.2%为合格若A>0.2%则相应加上校准因子。
测深钢卷尺校验规程
测深钢卷尺校验规程1.0目的规范测深钢卷尺校验的操作,确保测深钢卷尺的测量精度处于受控状态,检验结果真实、可靠,以确保产品品质。
2.0范围本规程适用于测深钢卷尺的内部校验。
3.0校准项目测深钢卷尺的校准项目和校准工具列于表1。
表1序号校准项目主要校准工具校准类别新制使用中1 外观及各部分相关作用检定台、5kg、1kg、1.6kg重锤+ +2 线纹宽度分度值为0.01mm读数显微镜+ -3 示值误差标准钢卷尺、零位检定器、检定台、分度值为0.01mm读数显微镜、重锤+ + 注:表中“+”表示应校准,“-”表示可不校准。
4.0校准条件4.1校准温度常温、干燥环境(20℃±8)4.2校准时张紧力普通钢卷尺校准时张紧力为49N。
标称长度小于5m和弧形尺带的钢卷尺校准时张紧力不作规定。
4.3校准前被检尺在规定温度下恒温不少于4h。
5.0校验方法5.1建立校准的基准依据本公司所使用的钢卷尺最大量程为0~50000mm。
对钢卷尺实施自行校准的基准(又称“母尺”)是经国家法定计量检定单位检定合格的钢卷尺,其量程0~50000mm。
检定周期为1年。
母尺只能作为自行校准的依据使用,禁止用于测量产品等其它目的。
母尺应保存于常温和干燥环境中,避免受潮生锈;应处于悬挂的自由状态,避免出现变形。
5.2 校准项目与方法5.2.1外观及各部分相关作用5.2.1.1要求a)钢卷尺尺带的拉出和收卷应轻便灵活、无卡阻现象,各功能装置应能有效控制尺带收卷。
b)将尺带平铺在检定台上,加上规定的张紧力,尺面不应有凹凸不平及扭曲现象,尺带两边缘必须平滑,不应有锋口和毛刺,尺带宽度应均匀。
尺钩应保持直角,不得有目力可见的偏差。
c)尺带表面应有防腐层,且要牢固、平整光洁,色泽应均匀,无明显的气泡、脱皮和皱纹,无锈迹、斑点、划痕等缺陷。
d)尺带全部分度线纹必须均匀、清晰并垂直到尺边,不能有重线或漏线。
个别线纹允许有不大于线纹宽度的断线。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
钢卷尺内校规程
1 目的对机械加工、金属结构制作、设备修理过程中用的钢卷尺实施自行校准,以确保其持续满足测量精度的要求。
2 范围本规程适用于本厂内机械加工、金属结构制作、设备修理过程中用于测量纸位置和形状的尺寸的钢卷尺,测量精度要求为±1毫米。
3 校准程序
3.1 建立校准的基准依据本厂所使用的钢卷尺最大量程分别为0~3000mm至0~10000mm。
对钢卷尺实施自行校准的基准(又称“母尺”)是经国家法定计量检定单位检定合格的钢卷尺,其量程分别为0~3000mm和0~10000mm。
检定周期为12个月。
母尺只能作为自行校准的依据使用,禁止用于测量产品等其它目的。
母尺应保存于常温和干燥环境中,避免受潮生锈;应处于悬挂的自由状态,避免出现变形。
3.2 校准方法
3.2.1 校准环境条件常温、干燥环境(无其他特殊要求)3.2.2 校准细则
3.2.2.1 外观要求
直尺:a)尺的端面、侧面及背面应光滑,不应有毛刺、锋口和锉痕等现象。
b)尺的刻线面及刀口平面不应有碰伤、锈迹及影响使用的明显斑点、划痕。
c)线纹必须明晰,垂直到侧边,不应有目力可见的短线现象存在。
半毫米、毫米、半厘米、厘米线纹应用不同长度的线纹表示。
所有同名长度的线纹应等长。
钢直尺分度应自端边算起,标注相应的以厘米为计数单位的数字。
标称全长处应标注cm单位。
d)尺上应标注制造厂名、分度值及编号。
数字、文字、线纹应清晰,排列整齐,不得有遗漏。
卷尺:a)钢卷尺尺带的拉出和收卷应轻便灵活、无卡阻现象,各功能装置应能有效控制尺带收卷。
b)将尺带平铺在检定台上,加上规定的张紧力,尺面不应有凹凸不平及扭曲现象,尺带两边缘必须平滑,不应有锋口和毛刺,尺带宽度应均匀。
尺钩应保持直角,不得有目力可见的偏差。
c)尺带表面应有防腐层,且要牢固、平整光洁,色泽应均匀,无明显的气泡、脱皮和皱纹,无锈迹、斑点、划痕等缺陷。
d)尺带全部分度线纹必须均匀、清晰并垂直到尺边,不能有重线或漏线。
个别线纹允许又不大于线纹宽度的断线。
3.2.2.2 示值误差检定自行校准采用将被校准钢卷尺与母尺进行比对的方法,只有规定的所有比对点均与母尺一致时,才可判定被校准尺合格。
否则,应判其为不合格。
不同量程
的钢卷尺校准时的比对点规定如下表所示。
操作要点:
1)应将母尺与被校准尺平直地放在表面平整的桌面或其它类似的平台上;将被校准尺的0点与母尺的0点对正后对比上表中各点的一致性,以目测结果为准。
2)校准操作人的校准结果应经复核方有效。
3)校准周期为12个月。
4)应填写《自行校准记录》。
3.2.3有关校准操作人及复核人的规定
钢卷尺的自行校准应由具有较丰富测量经验的人员进行。
可互相复核校准的结果。
2016年10月。
