AMX编程软件介绍语法说明及实例
从上可知我们定义一个串口来控制矩阵，一个继电器口控制灯光，一个触摸屏进 行控制。如下程序：
DEFINE_DEVICE 下定义为
AVSWITCH RELAY TP
= 5001：1：1 = 5001：8：1 = 10001:1:1
AVSWITCH 为自己取的一个名字，目的是来代替 5001：1：1，代表的是第一个串 口，RELAY 也是自己取的名字，目的也是来代替 5001：8：1，代表的是继电器 接口。TP 代表的是触摸屏。它们的同一特点都是遵循 D：P：S 这样的一个规则 来的。这里面有没有空格都无所谓，有空格只是让几行代码看起来比较对齐。如 果一台主机的情况下，都可以写成 5001：1：0，5001：8：0，10001：1：0，因 为 0 代表的是本系统（上面所提到的）。
通常我们编译程序文件的时候会生成 2 个文件,一个是 TKN,一个是 TKO,但有些人 多生成了一个 SRC 文件
这个 SRC 文件是怎么来的呢?
SRC 文件就是程序在电脑上运行的,可编程的文件
TKN 文件是 AMX 主机上面运行的机器执行文件
TKO 文件主要是用来做模块程序间的调用
TKO 的主要用途是当一个程序分为好几块程序来写的时候,如果是用到 define_module 来调用另 一个文件的时候,可以直接来调用 TKO 文件,而不需要给别人源文件程序,也可做到,自己的程序 不让别人看到代码照样能运行.
S 就是系统号，通过软件来设置，在一个系统的情况下，一例写 0，代表本系统， 肯定没错。所有的设备系统号都是跟着所连接的主机定义的。
还有一个更快捷的方法，把整个系统连接起来，通过编程软件涮新一下在线列表， 所有的设备号，系统号都会在在线列表里面显示出来。这样您定义设备的时候就 一目了然了。
AMX模块使用说明
AMX中控主机使用Xpanel Pro 控制操作说明一、Xpanel Pro的功能简介Xpanel Pro是一款第三方的iPhone&iPad端的控制软件，并提供接口，兼容各种品牌的可编程中控系统。
使用户可以将Apple iPad当触摸屏使用。
无论身处何处,只要轻击Apple平板触摸屏，就可以实时控制中控控制系统，如投影，灯光，信号切换、音响等。
二、Xpanel Pro的安装Xpanel Pro可以在App Stroe中免费下载。
只需在App Store中搜索Xpanel Pro 就能下载到iPad&iPhone中。
Xpanel Pro支持按钮、进度条、滑动条（AMX称拉条）、网页、天气预报、实时视频、动画、语音控制等功能。
Xpanel Pro自带演示界面，您也可以通过Xpanel Designer界面编写软件自行编写合适的界面。
关于Xpanel Designer 软件的使用说明，请参考<<Xpanel Designer 使用方法>>一文。
这里不详细介绍Xpanel Designer的使用方法。
三、无缝控制AMX NetLinx主机我们提供了AMX的模块包。
只需导入模块包，就可以实现通过Xpanel Pro软件控制AMX主机。
操作过程如下:1、运行NetLinx Studio AMX中控主机程序编写软件。
点击“File->New”,在弹出的窗口中选择新建一个Source。
并点击OK按钮，输入工程名称及保存路径后软件就会自动生成主机程序的框架。
2、根据实际情况添加设备。
（注意红色部份）3、定义端口变量（我们这里使用了15000这个端口）这个端口必须要和Xpanel Pro中设置的中控主机端口相同。
4、定义拉条、按钮的通道数。
（Xpanel_Pro暂时只支持999个按钮及999个拉条）经过上面4步，我们就实现了Xpanel_Pro模块的无缝接入了。
可编写按钮事件或拉条事件。
AMX指令教程
}
OFFLINE:
理。
{ // OffLine 处理机制用于当设备离线了做哪些处
}
ONERROR:
{ // OnError 当设务出现错误时需要做哪些处理。
}
STANDBY:
{ // 此处理机制一般比较少用到
} AWAKE:
{ // 此处理机制一般比较少用到
}
} BUTTON_EVENT:此事件为处理当用户点击触摸屏指定通道号
控后可在软件的"OnLine Tree"栏中查看到设备的设备号； P 为中控的端口号。此处需要注意两点。 一：当被定义的设备为中控自身时，其端口号为中控自身的一
些端口，例如串口对应的端口号为（1-7）、红外口对应的端口号为 （9-15）、继电器口等端口；
二：当被定义的设备为扩展设备时该端口多数为 1，取决于该 扩展设备有多少路输出。
当互锁的通道号为单独的两个时使用逗号","，当互锁的通道号 为连续的多个时可使用两点".."，程序中一但设置好后，当前状态的 Projector_Off 的通道为 ON 状态时，人为的设置 Projector_On 的通道
为 ON，则 Projector_Off 将被自动设置为 OFF 状态。 7）、关键字 DEFINE_START
1）、关键字 DEFINE_DEVICE 。 此关键字为定义设备，需注意的是所定义的设备均为 AMX 的
设备。 定义的格式为" Device = D:S: P " Device 为可任意定义的名称，为方便自己或别人日后查看程序，
可将此名称定义为设备的型号； D:S: P 中的 D 为设备的设备号，可通过 NetLinx Studio 联上中

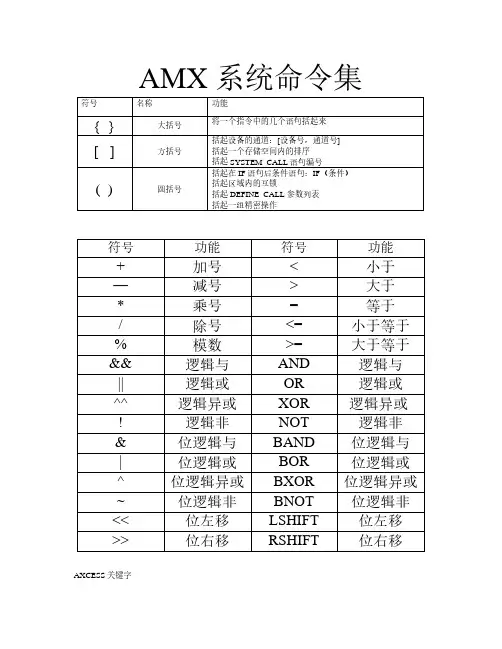

AMX编程命令集说明
Boolean Keywords
SELECT..ACTIVE 格式：SELECT {ACTIVE （条件 1）：（命令） ACTIVE （条件 2）：（命令） …… }
IF 格式：IF（条件） {命令}
ELES 格式：IF（条件） {命令} ELES （命令）
布尔关键字
选择
如果 否则
While Keywords
取消等待 取消等待…..直到
Time/Date/Day Keywords
DATE DAY TIME
Local Variables and Parameter Keywords
CALL
调用
DEFINE_CALL
定义被调用子程序
LOCAL_VAR
本地变量
Include File and System Call Keywords
取得脉冲时间
设备脉冲时间 定义联合
定义互锁
字符串控制关键字
查找字符串 取从左第一个到第 N 个字符串 取字符串的长度 大写转小写 取从 N 个字符开始取 M 个 取待查字符串之前的字符串（包含待查） 取从右第一个到第 N 个字符串 设置字符串长度 小写转大写
String Keywords
REDIRECT_STRING SEND_COMMAND SEND_STRING
BAND(&) BNOT(-) BOR(|) BXOR(^)
位操作
Variable and Conversion Keywords
ATOI INTEGER ITOA ITOHEX RANDOM_NUMBER 格式：RANDOM_NUMBER（10 整位数）
字符转换
字或字符串转换成整数 定义长整数变量（0-65536） 整数转换成字符串 将整数（10 进）转换成 16 进制 随机变量函数
AMX软件使用说明-bak
AMX软件使用说明-bakAMX软件使用说明一、介绍AMX软件是一款功能强大的计算机辅助设计工具，用于创建和管理各种项目。
本文档将详细介绍AMX软件的安装、配置和使用方法。
二、安装1、确保计算机满足最低系统要求。
2、AMX软件安装程序。
3、执行安装程序并按照提示完成安装。
三、配置1、打开AMX软件。
2、在设置菜单中，选择适当的语言和界面选项。
3、设置用户权限和访问控制。
4、配置数据库连接，以便AMX软件可以连接到您的项目数据库。
四、创建项目1、在AMX软件中，“新建项目”按钮。
2、输入项目名称、描述和其他相关信息。
3、选择适当的项目类型。
4、配置项目属性和设置。
五、管理项目1、在项目列表中，选择要管理的项目。
2、在项目管理界面中，可以进行项目文件的、和删除操作。
3、添加和管理项目成员及其权限。
4、跟踪项目进度和任务分配。
六、导入和导出数据1、在AMX软件中，选择“导入”或“导出”选项。
2、选择要导入或导出的文件类型。
3、配置文件路径和其他相关参数。
4、执行导入或导出操作。
七、其他功能1、AMX软件提供了丰富的图形绘制和编辑工具，可以使用这些工具创建和编辑项目图表。
2、支持多种数据分析和报表功能，可根据需要进行统计和分析。
3、提供了协作和通信工具，方便项目团队成员之间的交流和协作。
