振动垂直+水平说明书
振动试验台说明书
毅硕.仪器水平垂直电磁式振动台操作说明书上海毅硕实验仪器厂序言感谢您采用本公司高性能水平垂直电磁式振动台本产品采用高品质元器件，材料及融合最新的微计算机技术制造而成。
此产品说明书提供给使用者安装、参数设定、异常诊断排除、日常维护，及相关参数等。
为了确保正确地安装及使用本产品，请在装机之前，详细阅读说明书，并请妥善保存随机说明书。
水平垂直电磁式振动台控制器乃精密电子仪器。
为了操作者及机械设备的安全。
请务必由专业的工程人员安装操作。
并请正确调整参数。
本说明书中有[危险][注意]等符号的地方请务必仔细研读，若有任何疑虑的地方请联络本公司或各地代理商咨询。
我们的专业人员会乐于为您服务。
以下各项请使用者在操作本产品时特别留意注意➢台体连接配线时，必须关闭总电源。
➢切断交流电源后，控制器POWER指示灯（位于数字显示器下面），未熄灭前，表示控制器内部仍有高压十分危险，请勿插拔台体连接线。
指示灯完全熄灭后，方可进行操作。
➢绝不可自行拆卸改装控制器及配线。
➢控制器与台体务必正确接地。
230V系列采用第三种接地，460V系列采用特种接地。
➢本产品不能安装使用危及人身安全的场合。
➢请防止无关人员接近机器。
危险➢即使台体是静止的，控制器与台体连线仍然可能带有危险的电压。
➢只有受专业培训的人员方可安装操作，及维修保养。
➢当控制器某些功能被设定后，可能在输入电源后会让台体立即工作。
此时容易造成危险。
➢请选择安全的区域来安装本产品，防止高温及阳光直接照射，避免湿气或水滴的泼溅。
➢本产品安装时请符合注意事项，未经许可的使用环境可能导致火灾、气爆、感电等事故。
➢本产品安装之电源系统额定电压230V系列机种不可高于240V(460V 系列机种不可高于480V)。
电压系列接地工事的种类接地抵抗230V 第三种接地工事100欧姆以下460V 第三种特种接地工事10欧姆以下使用前注意事项交货检查★每台设备在出厂前均经过严格之品管，并做强化之防碰包装处理。

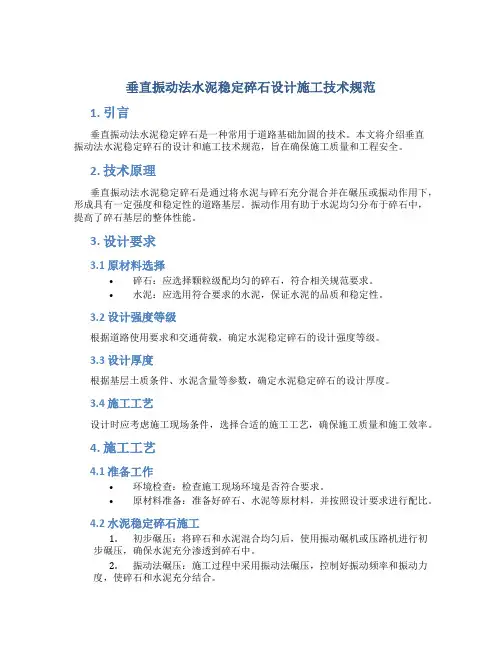

垂直振动法水泥稳定碎石设计施工技术规范
垂直振动法水泥稳定碎石设计施工技术规范1. 引言垂直振动法水泥稳定碎石是一种常用于道路基础加固的技术。
本文将介绍垂直振动法水泥稳定碎石的设计和施工技术规范，旨在确保施工质量和工程安全。
2. 技术原理垂直振动法水泥稳定碎石是通过将水泥与碎石充分混合并在碾压或振动作用下，形成具有一定强度和稳定性的道路基层。
振动作用有助于水泥均匀分布于碎石中，提高了碎石基层的整体性能。
3. 设计要求3.1 原材料选择•碎石：应选择颗粒级配均匀的碎石，符合相关规范要求。
•水泥：应选用符合要求的水泥，保证水泥的品质和稳定性。
3.2 设计强度等级根据道路使用要求和交通荷载，确定水泥稳定碎石的设计强度等级。
3.3 设计厚度根据基层土质条件、水泥含量等参数，确定水泥稳定碎石的设计厚度。
3.4 施工工艺设计时应考虑施工现场条件，选择合适的施工工艺，确保施工质量和施工效率。
4. 施工工艺4.1 准备工作•环境检查：检查施工现场环境是否符合要求。
•原材料准备：准备好碎石、水泥等原材料，并按照设计要求进行配比。
4.2 水泥稳定碎石施工1.初步碾压：将碎石和水泥混合均匀后，使用振动碾机或压路机进行初步碾压，确保水泥充分渗透到碎石中。
2.振动法碾压：施工过程中采用振动法碾压，控制好振动频率和振动力度，使碎石和水泥充分结合。
3.总硬化时间：控制水泥稳定碎石的总硬化时间，确保施工质量和时间安排。
5. 施工质量检验5.1 效果检查施工完成后，对水泥稳定碎石的效果进行检查，包括表面平整度、强度等指标。
5.2 质量验收验收人员对水泥稳定碎石的质量进行验收，符合规范要求的可以通过验收。
6. 施工安全注意事项在水泥稳定碎石施工过程中，应加强安全管理工作，确保施工人员和设备的安全。
7. 结束语本文介绍了垂直振动法水泥稳定碎石的设计和施工技术规范，希望能对相关工程的设计和施工提供参考。
在施工过程中，需严格按照规范要求执行，确保工程质量和安全。
longdate振动台ld-75tp说明书
longdate振动台ld-75tp说明书
摘要：
1.介绍longdate 振动台ld-75tp
2.详细说明longdate 振动台ld-75tp 的主要功能和特点
3.提供longdate 振动台ld-75tp 的使用步骤和注意事项
4.结论
正文：
longdate 振动台ld-75tp 是一款高性能的振动台，适用于各种电子产品的振动测试。
它可以模拟不同的振动环境，以检测电子产品的稳定性和可靠性。
longdate 振动台ld-75tp 的主要功能和特点包括：
1.强大的振动能力：该振动台可以产生高达75TP 的振动力，可以模拟各种严酷的振动环境。
2.多种振动模式：该振动台可以进行垂直、水平和倾斜振动，以满足不同电子产品的振动测试需求。
3.精确的控制：该振动台采用先进的控制系统，可以精确控制振动的频率、振幅和时间，以确保测试的准确性。
4.安全的设计：该振动台采用安全的设计，可以保护测试样品免受过度振动的损害。
使用longdate 振动台ld-75tp 的步骤如下：
1.将测试样品安装到振动台上。
2.设置振动模式、频率、振幅和时间。
3.开启振动台，开始测试。
4.测试结束后，关闭振动台。
使用longdate 振动台ld-75tp 时，需要注意以下几点：
1.确保测试样品安装牢固，以免在测试过程中脱落。
2.根据测试样品的特性，选择合适的振动模式、频率、振幅和时间。
3.在测试过程中，要随时观察测试样品的状态，如发现异常情况，应立即停止测试。
4.测试结束后，要关闭振动台，以确保设备安全。
垂直振动实验报告
一、实验目的1. 了解垂直振动的基本原理和特性。
2. 掌握测量垂直振动幅值、频率和阻尼比的方法。
3. 分析垂直振动对结构稳定性的影响。
4. 培养实验操作能力和数据处理能力。
二、实验原理垂直振动是指物体在垂直方向上的周期性振动。
在本实验中，我们采用简支梁模型，通过施加垂直力使梁产生振动，然后测量其振动特性。
根据牛顿第二定律，物体所受的合外力等于其质量乘以加速度。
对于垂直振动，合外力主要由弹簧力和重力组成。
设弹簧刚度为k，质量为m，重力加速度为g，则物体在垂直振动过程中的运动方程可表示为：m d²x/dt² + k x = 0其中，x为物体在垂直方向上的位移，t为时间。
根据运动方程，可以得到垂直振动的解为：x(t) = A cos(ωt + φ)其中，A为振幅，ω为角频率，φ为初相位。
振幅A与施加的垂直力F有关，可通过以下公式计算：A = F / (m ω²)频率f与角频率ω的关系为：f = ω / (2π)阻尼比ξ表示阻尼力与惯性力之比，可通过以下公式计算：ξ = c / (2 m ω)其中，c为阻尼系数。
三、实验仪器1. 简支梁：长度为L，两端固定。
2. 弹簧：刚度为k。
3. 力传感器：用于测量施加的垂直力F。
4. 位移传感器：用于测量梁的垂直位移x。
5. 数据采集器：用于采集力传感器和位移传感器的数据。
6. 计算机软件：用于数据处理和分析。
四、实验步骤1. 将简支梁固定在实验台上，确保梁的两端固定牢固。
2. 将弹簧一端固定在梁的一端，另一端连接力传感器。
3. 将位移传感器固定在梁的另一端。
4. 启动数据采集器，记录力传感器和位移传感器的数据。
5. 施加垂直力F，使梁产生振动。
6. 重复步骤4和5，记录多组数据。
五、实验数据及处理1. 根据力传感器和位移传感器的数据，绘制F-x曲线，确定振幅A。
2. 根据位移传感器的数据，绘制x-t曲线，确定频率f。
3. 根据F-x曲线和x-t曲线，计算阻尼比ξ。

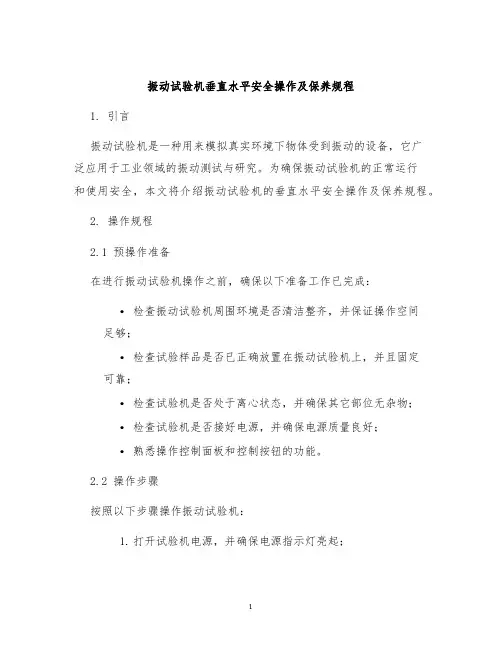

振动试验机垂直水平安全操作及保养规程
振动试验机垂直水平安全操作及保养规程1. 引言振动试验机是一种用来模拟真实环境下物体受到振动的设备，它广泛应用于工业领域的振动测试与研究。
为确保振动试验机的正常运行和使用安全，本文将介绍振动试验机的垂直水平安全操作及保养规程。
2. 操作规程2.1 预操作准备在进行振动试验机操作之前，确保以下准备工作已完成：•检查振动试验机周围环境是否清洁整齐，并保证操作空间足够；•检查试验样品是否已正确放置在振动试验机上，并且固定可靠；•检查试验机是否处于离心状态，并确保其它部位无杂物；•检查试验机是否接好电源，并确保电源质量良好；•熟悉操作控制面板和控制按钮的功能。
2.2 操作步骤按照以下步骤操作振动试验机：1.打开试验机电源，并确保电源指示灯亮起；2.按照试验要求设置试验机的振动频率、振动幅度和振动时间等参数；3.按下启动按钮，试验机开始运行；4.观察试验机运行过程中是否出现异常情况，如异响、电流过大等，若有异常情况立即停止试验并检查原因；5.试验结束后，按下停止按钮，停止试验机的运行；6.关闭试验机电源。
2.3 注意事项在操作振动试验机时，需特别注意以下事项：•操作人员应具备相关的基本振动试验机知识和操作经验，并遵守相关的安全规定；•操作人员应穿戴好个人防护用具，如防护眼镜、耳塞等；•操作人员应严禁将手指、手臂等身体部位伸入运行中的试验机内部；•在操作试验机时，严禁将金属或其它易导电的物品放置在试验机上，以免产生触电风险；•操作人员应保持警觉，随时观察试验机运行情况，如发现异常情况及时停止试验；•在操作试验机时，应避免触碰控制面板和按钮，以免误操作；•在停止试验机运行后，应等待试验机完全停止并断开电源，然后确保试验机停留在安全位置。
3. 保养规程为确保振动试验机的长期稳定运行，需要按照以下规程进行定期保养：3.1 日常保养•每日使用完毕后，应当清洁试验机的外观，并检查试验机下方是否有积尘或杂物，如有应当及时清理；•定期检查试验机电源线是否破损或老化，如有问题应及时更换；•定期检查振动试验机的固定螺丝是否松动，如有松动应紧固；•定期检查试验机橡胶减震垫是否磨损，如有磨损应更换；•定期检查控制面板的按钮是否灵敏可靠，如有故障应及时修理或更换；•定期对试验机进行润滑处理，以确保其运行顺畅。
混凝土振动台说明书
混凝土振动台说明书1. 引言混凝土振动台是一种用于模拟地震或其他振动环境的实验设备。
它通过施加垂直或水平方向的振动力量，对混凝土结构进行振动，以评估其抗震性能。
本说明书将详细介绍混凝土振动台的结构、工作原理、使用方法以及注意事项。
2. 结构与工作原理2.1 结构混凝土振动台主要由以下组成部分构成： - 振动台底座：提供稳定的支撑和固定装置。
- 振动器：产生振动力量的电机和激振器。
- 控制系统：用于控制振动频率、幅度和时间等参数的电子设备。
- 数据采集系统：用于记录和分析试验数据的设备。
2.2 工作原理混凝土振动台通过控制振动器产生的力量，使整个系统以特定频率和幅度进行振动。
通常，混凝土试件将放置在振动台上，并通过固定装置固定。
当启动电机后，电机会驱动激振器产生垂直或水平方向的振动力量，传递给试件。
3. 使用方法3.1 准备工作在使用混凝土振动台之前，需要进行以下准备工作： 1. 确保振动台底座稳定，并进行必要的调整和固定。
2. 检查振动器和控制系统的正常运行，并确保其连接正确。
3. 准备好混凝土试件，并按照实验要求进行处理和标记。
3.2 操作步骤按照以下步骤使用混凝土振动台： 1. 将混凝土试件放置在振动台上，并使用固定装置将其牢固固定。
2. 启动控制系统，设置所需的振动频率、幅度和时间等参数。
3. 按下启动按钮，启动电机和激振器，开始进行试验。
4. 在试验过程中，可以实时监测和记录试验数据，以便后续分析。
4. 注意事项为了确保安全操作和获得可靠的结果，请注意以下事项： - 在操作过程中，严禁将手部或其他物体伸入运行中的设备内部。
- 在开始试验前，确保所有连接紧固并处于正常状态。
- 根据试验要求，选择适当的振动频率和幅度，以避免试件损坏或数据失真。
- 在试验过程中，随时监测设备运行状态，并及时处理任何异常情况。
- 定期检查设备的维护和保养，确保其正常运行和安全性能。
5. 结论混凝土振动台是一种用于模拟地震或其他振动环境的实验设备。
振动仪中文说明书
一、结构示意图二、主要特点●功能全面，可测量加速度、速度和位移三种参数；●体积小、重量轻、便于携带；●单键控制，操作简单；●具有自动关机功能，节省用电量。
三、使用使用原则：使用时应将传感器顶住被测部位并尽量保持测振笔与被测表面垂直；传感器应与被测物表面紧密接触，压力约为5～20N，以使被测物体振动准确传送至传感器；测量点应选在轴承、轴承支座或者其他对动力有明显响应并能表示机器整体振动特性的结构部件上进行测量；为确定每一测量位置的振动特性,有必要在三个相互垂直的方向上进行测量；本机无数据记忆功能，如需保留测试数据需做书面记录使用方法：根据使用原则将传感器顶住被测部位。
按下按键，测振笔进入加速度测量功能，如果松开按键，松键前一刻的测量值能够保持40秒左右，后将自动关机。
速度和位移的测量方法与加速度的类似，三者之间的切换可通过双击按键（在200ms 之内连续按两次按键）完成。
当被测量值超出测量范围时，液晶屏幕上会显示“over”（溢出）。
四、性能指标测量参数： ● 加速度●速 度●位 移测量范围： ● 加速度：0.01 m/s2～199.9m/s2（峰值）●速 度：0.01 mm/s～199.9mm/s（有效值）●位 移：0.001 mm～1.999mm（峰～峰值）频率范围： ● 加速度：10Hz～1kHz●速 度：10Hz～1kHz●位 移：10Hz～500Hz相对误差: ● 参考灵敏度不确定度≤3%；●幅值线性相对误差±5%±2个数；●频率响应相对误差：频率在10Hz≤f＜20Hz为+10-20%，频率在20Hz≤f ≤1000Hz为±5%显示方式: 3位半液晶显示，显示周期约1s供电电源: 2节扣式电池（LR44或SR44） 电池寿命:连续工作时间约4.5h,待机时间约1年使用环境:温度0ºC～40ºC；相对湿度<85%外型尺寸:150mm × 22mm × 18mm整机重量:约55g（含两节电池）五、保养维护●TV260测振仪属精密仪器，应严格避免碰撞、潮湿、强电磁场、油污及灰尘；●更换电池应注意电池正极朝向“ ”；●如果较长时间不使用，应将电池取出；●请勿随意拆卸测振笔，以免损坏内部电路。
EY-5使用说明书改正.
EY-5液压振动台使用说明书苏州苏试试验仪器股份有限公司目录1. 概述及用途 (1)2. 主要技术指标 (1)3. 控制系统工作原理 (3)3.1 伺服放大器的技术指标及功能键 (4)3.2振动控制系统 (5)4. 起重与安装 (7)5. 使用准备工作 (7)6. 振动台的试验步骤 (9)7. 振动台的停机步骤 (11)8. 使用中的有关注意事项 (12)9. 常见故障及排除方法 (13)10. 电控箱面板示意图（附图7-9） (14)11. 电控箱总图（附图10） (15)1. 概述及用途随着科学技术及工业的发展，对产品性能的可靠性要求越来越高。
各种机电产品、仪器仪表、各种元器件及结构件，在提交使用前要模拟实际使用及运输过程中所遭受的各种振动，检测试件的耐振可靠性；在设计和科研中结构力学动态分析也要振动试验。
因此，都需要振动试验台。
EY-5液压式振动台是进行低频（最低0.5Hz），大推力（50000N），垂直和水平振动试验的试验设备。
它是由KE-2000液压台控制仪、油源泵站、垂直水平振动台体、K2控制测量仪等部分组成。
该液压台垂直和水平试验共用一个油缸及伺服阀，垂直或水平试验通过油缸翻转来实现。
本试验台能在实验室中以频率0.5～160Hz，加速度0～40m/s2的参数对试件重量在1000kg以下的机电产品进行正弦振动、随机振动、地震模拟等试验。
2. 主要技术指标2.1 振动台型号： EY-52.2 最大推力： 50000N2.3 最大试验负载: 1000Kg2.4 额定频率范围： 0.5-160Hz2.5 最大加速度： 40m/s2.6 最大位移： 100mm2.7最大速度： 0.5m/s2.8 台面尺寸： 1000mm*1000mm2.9 系统消耗功率≦75Kw（三相）电源交流50Hz 380V/220V2.10工作条件环境温度 0℃～40℃环境相对湿度 20%～80%以下不结露电源电压 380V±10%环境周围无腐蚀性介质及较强振源2.11 振动方向（翻转切换）：垂直、水平2.12 控制测量仪： K2 Sprit包含功能：正弦振动控制、随机振动控制、地震模拟。
振动试验台说明书
毅硕.仪器水平垂直电磁式振动台操作说明书上海毅硕实验仪器厂序言感谢您采用本公司高性能水平垂直电磁式振动台本产品采用高品质元器件，材料及融合最新的微计算机技术制造而成。
此产品说明书提供给使用者安装、参数设定、异常诊断排除、日常维护，及相关参数等。
为了确保正确地安装及使用本产品，请在装机之前，详细阅读说明书，并请妥善保存随机说明书。
水平垂直电磁式振动台控制器乃精密电子仪器。
为了操作者及机械设备的安全。
请务必由专业的工程人员安装操作。
并请正确调整参数。
本说明书中有[危险][注意]等符号的地方请务必仔细研读，若有任何疑虑的地方请联络本公司或各地代理商咨询。
我们的专业人员会乐于为您服务。
以下各项请使用者在操作本产品时特别留意注意➢台体连接配线时，必须关闭总电源。
➢切断交流电源后，控制器POWER指示灯（位于数字显示器下面），未熄灭前，表示控制器内部仍有高压十分危险，请勿插拔台体连接线。
指示灯完全熄灭后，方可进行操作。
➢绝不可自行拆卸改装控制器及配线。
➢控制器与台体务必正确接地。
230V系列采用第三种接地，460V系列采用特种接地。
➢本产品不能安装使用危及人身安全的场合。
➢请防止无关人员接近机器。
危险➢即使台体是静止的，控制器与台体连线仍然可能带有危险的电压。
➢只有受专业培训的人员方可安装操作，及维修保养。
➢当控制器某些功能被设定后，可能在输入电源后会让台体立即工作。
此时容易造成危险。
➢请选择安全的区域来安装本产品，防止高温及阳光直接照射，避免湿气或水滴的泼溅。
➢本产品安装时请符合注意事项，未经许可的使用环境可能导致火灾、气爆、感电等事故。
➢本产品安装之电源系统额定电压230V系列机种不可高于240V(460V 系列机种不可高于480V)。
电压系列接地工事的种类接地抵抗230V 第三种接地工事100欧姆以下460V 第三种特种接地工事10欧姆以下使用前注意事项交货检查★每台设备在出厂前均经过严格之品管，并做强化之防碰包装处理。
电动振动试验说明书
DLS-3000-40-07电动振动试验系统使 用 说 明 书SM苏 州 苏 试 试 验 仪 器 有 限 公 司S T I目录目 录1. 安全须知2. DLS-3000-40-07 电动振动试验系统概述3. DLS-3000-40-07 电动振动试验系统构成4. DLS-3000-40-07电动振动试验系统方框图5. DLS-3000-40-07振动试验系统技术参数6. 系统各组成部分详细说明6.1 SA-40开关功率放大器6.2 DLS-3000-40-07电动振动试验系统台体6.3 振动系统的地基和安装7. 系统运行7.1 电动振动台部分的备7.2 SL-0707水平滑台运行前的准备7.3 传感器的安装7.4 运行操作7.5 停机8. 注意事项9. 保护动作和复位方法10. 试验样品11. 附图1. 安全须知为安全起见，请注意下述事项（由于是作一般性的说明，可能有些项目本装置中没有）。
1.1 占有区域为安全起见，在振动试验装置及电缆的四周设置一个设备占有区域（可能的话在5 m2以上）。
保持占有区域清洁，不需要物品不可放在占有区域内。
占有区域以外也可能因噪音等对人体构成伤害。
除设备专门操作者，他人不可进入占有区域。
1.2 培训对本装置的操作者必须详细阅读使用说明书,有条件的进行专门培训。
1.3 检查为了您的使用安全，请做定期检查。
1.4 设置振动试验装置的主操作面板应该设置在能看到振动台、功率放大器的位置。
1.5 设备电源变更电源的场合，风机、马达等可能会产生倒转现象。
请确认旋转方向，用箭头表示正确的旋转方向。
1.6 其它注意事项a. 噪声振动试验装置会产生较大的噪声，故对周围的工作人员应采取保护措施（耳塞等）。
我公司推荐隔音室作为防噪对策。
b.机械动圈、试件、夹具等在振动时，请勿用手去触碰。
在以低频（10Hz以下）激振时，振动台台体会上下而振动，予以注意。
在安装重物（夹具、试件等）时，应非常小心。
HZD-L智能振动监控仪说明书
HZD-L型智能振动烈度监控仪使用说明书安徽春辉仪表线缆集团有限公司概述HZD-L型振动烈度监控仪主要用于对转速600～6000转/分旋转机械的振动烈度进行长期监测，与ST系列磁电式振动速度传感器配套，可以监测旋转机械的垂直、水平方向的振动，振动烈度值大小由仪器前面板的表头显示，同时具有标准的电流输出，可与各种DCS、PLC系统配接，当振动值超限时，本仪器可外接声光报警器以提示现场操作人员采取防范措施，并有报警、危险开关量输出，保护机器安全可靠运行。
功能说明实现智能处理：报警Ⅰ值、Ⅱ值可通过面板按键任意设置面板按键可调整量程值，无需电位器调整，方便现场调试一分钟不按操作键，可自行回到运行状态报警延时调整范围0.1~3秒，以防止现场干扰引起误报警具有上、掉电检测功能，同时切断报警、停机输出回路，能有效抑制仪表误报警后面板上有与振动幅度值成正比的电流输出端子，供记录输出技术指标频率范围：5~300Hz量程：0~20.0mm/s准确度：±1%（满量程）电流输出：4~20mA开关量输出：DC 28V / 1A或AC220V／2A（常开）报警设定：满量程内任意设定环境温度：运行时：0~65℃储存时：-30~80℃相对湿度：至95%，不冷凝电源电压：220V AC/50Hz±10%50mA外形尺寸：160×80×250mm+1+1开孔尺寸：152×74mm前面板功能示意图Ⅰ通道位移显示框报警指示灯通道ⅠHZD-L型智能振动烈度监控仪通道mm/sⅡ报警Ⅰ报警Ⅱ报警Ⅰ报警ⅡⅡ通道位移显示框mm/s参数设置按钮参数设置＋键－键确认光标左移键确认键通道Ⅰ显示框：在运行状态下，显示通道Ⅰ振动量；在参数设置状态下，显示参数标志；通道Ⅱ显示框：在运行状态下，显示通道Ⅱ振动量；在参数设置状态下，显示参数标志对应的出厂参数值；报警指示灯：当测量值超过报警设定范围时，该报警指示灯亮；参数设置键：按住该键约3秒，进入参数设置状态；在参数设置状态下，可对各通道进行参数设置；设置完参数后，按住约3秒，退出参数设置状态；+ 键：在参数设置状态下，按此键，可查看上一参数；在参数编辑状态下，可对要编辑的参数加1，数字范围为0~9；- 键：在参数设置状态下，按此键，可查看下一参数；在参数编辑状态下，可对要编辑的参数减1，数字范围为0~9；（◄）光标左移键：在参数编辑状态下，移动要设置的参数位数，如从个位数到百位数；确认键：在参数设置状态下，按该键进入参数编辑状态，在编辑完参数后，按该键确定修改好的参数。
1 D7A D7A自动水平振动传感器说明书
1D 7AQuickly Detect Earthquakes to Help Prevent Secondary Disasters.Auto-level Mechanism Enables Mounting at ±5°•Auto-level mechanism for mounting leeway of ±5°.•Models provided for mounting to horizontal PCBs, vertical PCBs, or with screws.■Performance*This is the average value of three measurements that were taken with the continuous horizontal vibration method with periods of 0.3 s, 0.5 s, and 0.7s.Note:Ask your OMRON representative for details.RoHS CompliantModelD7A-1D7A-2 D7A-3-1 ItemTypeHorizontal mountVertical mountScrew mountOperating char-acteristicAcceleration range 90 to 170 gals*OutputContact formSPST -NOElectrical ratings 5 μA to 1mA at 3 VDCContact resistance Initial value: 1 Ω max. (measured at terminals)Basic specifica-tionsElectrical life expectancy 10,000 operations (at 10 to 20 operations/min with resistive load of 1 mA at 3 VDC)Degree of protectionIP40 (switch section)Operating temperature −30 to 70°C (with no icing or condensation)Storage temperature −40 to 70°C (with no icing or condensation)Operating humidity 25% to 85%Dielectric strength250 VAC, 50/60 Hz for 1 min2D7AAutomatic Horizontal Vibration SensorD 7A■Dimensions (Unit: mm)■Safety Precautions•These Vibration Sensors are precision devices. Handle them with care. Never use a Vibration Sensor that has been dropped. Also, if a Vibration Sensor has been subjected to excessive shock, do not handle it as a normal Vibration Sensor and inspect it again or takeother measures to confirm proper operation.PCB Mounting HolesNote:Mount the Vibration Sensor to aPCB with a thickness of 1.6 mm and solder it.D7A-1PCB Mounting HolesNote:Mount the Vibration Sensor to aPCB with a thickness of 1.6 mm and solder it.D7A-2+0.10 Mounting Hole DimensionsNote:M ount the Vibration Sensor withM4 mounting screws or the equiv-alent and tighten the screws to a torque of 0.981 to 1.176N·mD7A-3-13D7AAutomatic Horizontal Vibration SensorD 7A• Application examples pro v ided in this doc u ment are for reference only. In act u al applications, confirm e qu ipment f u nctions and safety b efore u sing the prod u ct.• Cons u lt yo u r OMRO N representati v e b efore u sing the prod u ct u nder conditions w hich are not descri b ed in the man u al or applying the prod u ct to n u clear control systems, railroad systems, a v iation systems, v ehicles, com bu stion systems, medical e qu ipment, am u sement machines, safety e qu ipment, and other systems or e qu ipment that may ha v e a serio u s infl u ence on li v es and property if u sed improperly. M ake s u re that the ratings and performance characteristics of the prod u ct pro v ide a margin of safety for the system or e qu ipment, and b e s u re to pro v ide the system or e qu ipment w ith do ub le safety mechanisms.Cat. No. A218-E1-021014(O)Note: Do not use this document to operate the Unit.OMRON CorporationElectronic and Mechanical Components CompanyContact: /ecb。
垂直水平振动试验机安全操作及保养规程
垂直水平振动试验机安全操作及保养规程前言垂直水平振动试验机是一种常用的实验设备，用于模拟地震、风等自然灾害对建筑物、机械设备等的影响及其耐震性能。
在日常使用过程中，正确的操作方法和定期的保养维护非常重要，不仅能保证设备的正常运行，还能保证操作人员的安全。
本文就垂直水平振动试验机的安全操作及保养规程进行介绍。
安全操作规程1.设备准备在使用垂直水平振动试验机前，必须对设备进行严格的检查和准备，以确保设备能够正常工作。
具体操作步骤如下：•检查电源线和插头，确保它们完好无损并牢固地连接。
•检查设备的电气接地和绝缘情况，确保设备符合电气安全标准。
•检查设备的运动部件和传动机构，确保它们没有松动、损坏等现象。
•检查设备的气动系统或液压系统，确保其正常工作并无渗漏。
•检查设备的试验台面，确保其清洁整洁，无障碍物。
2.方向调整在试验过程中，必须将振动试验机的方向调整到正确的位置。
具体操作步骤如下：•首先要确认试验台的水平面，通过水平器进行调整。
•然后要确定振动源的方位角。
通常半径方向为 0 度，正方向为 90 度，以此类推。
锁定正确的角度后，将试验机调整至对应的方向。
•根据实验要求，在垂直或水平方向上进行相应试验。
3.试验条件设置在进行试验前，需要将相关的试验条件设置完善。
具体操作步骤如下：•根据试验要求，设置控制器并将其连接至垂直水平振动试验机。
•将试验样品固定到试验台上，必要时进行额外支撑装置或吸附装置的安装。
•确定试验的各项参数，如振动频率、振幅、载荷等。
4.主试验在经过上述操作后，可以进行主试验操作。
具体操作步骤如下：•将控制器的电源打开，并按照试验要求设置各项参数。
•启动振动源并进行试验。
•监视试验过程中各项参数及试件本身的情况，一旦出现异常应立即停机检查。
5.试验完毕试验完毕后，需要进行相应的操作。
具体操作步骤如下：•停止振动源，关闭控制器。
•将试验台面清理干净，并对设备进行维护保养。
•将试验数据进行整理和记录。
RT-50A 振动试验机说明书
前言感谢购买RT－50A工频振动试验机。
本用户手册包含仪器功能、操作过程、仪器的安装和维护保养等。
为了确保正确使用仪器，在操作仪器前请仔细阅读手册。
请妥善保存手册，以便碰到问题时快速查阅。
◆本公司奉行不断完善改进产品的宗旨，因此仪器和手册内容有可能改变，恕不另行通知。
◆本操作手册不能作为向本公司提出任何要求的依据。
◆本操作手册最终解释权属于公司。
目录第1章．概述及用途 (3)第2章．性能与技术参数 (3)第3章．安全预告 (4)第4章．设定操作说明 (5)第5章．振动幅值 (6)第6章．操作和搬运注意事项 (7)第7章．振动试验常用运算公式 (8)第8章．装箱清单 (10)1概述及用途RT系列电磁式振动试验机采用复合型工业材料制造，精密加工，台体美观大方，人性化操作及控制，采用专用测控模块，使设备工作更稳定、更可靠。
电磁式振动试验系列广泛适用于通讯、电子、汽车、家用电器等行业中质量体系认证的振动检验，本类型设备适用于发现早期故障，模拟实际工况考核和结构强度试验。
本系列产品也可用于各种产品的科研和生产线上的耐振检查试验，使您的产品质量有了强有力的可靠保证。
2 性能与技术参数◆试验负载：40kg◆频率范围： 50Hz (±2%)◆空载位移幅值（可调范围P－P）： 0—2mm15Kg以下负载:0 - 2.0mm30Kg以上负载:0 - 1.8mm◆振动方向：垂直◆功率：0.9KVA◆工作台面尺寸 L.W.H (mm) ：400mm x 350mm x 20mm◆控制箱尺寸 L.W.H (mm) : 450mm x 450mm x 300mm◆工作电源: AC 220V/50Hz ±2%◆使用环境: 0—＋45℃3 安全预告勿在爆炸性环境下操作不要在放有易燃易爆品的地方使用仪器.在这种环境下使用任何电气仪器都有可能造成安全伤害。
保护地线打开电源前确保接好了保护地线,否则将造成潜在的电击伤害。
【免费下载】垂直调频振动试验台具体操作规程
一、技术参数1、台体尺寸L×H×W(cm):50×20×502、振动方向：垂直3、最大试验负载：100Kg4、振动台功率：2.2KW5、电源电压：220(V)±20%6、时间控制：任何时间可设（秒为单位）7、最大电流：10A8、振幅（0~5mm）与最大加速度（0~20g）的换算最大加速度=0.002×频率2×振幅二、功能介绍（1~600Hz）1、调频功能：表示在固定的频率振动。
2、扫频功能：表示在两个频率之间均匀地扫动。
3、可程式功能：表示在16段频率内由高到低再由高到低任意反复循环。
4、对数功能：表示波形以对数方式执行。
5、倍频功能：表示在16段频率内由低到高成倍数增加再由低到高反复循环。
三、安装操作方法：1、先把台体四个脚底座固定好要放置的位置。
2、如要固定在工作台上，最好用角钢做成工作桌，桌面要求水平。
3、把振动台体的输入线接到控制箱的垂直输出孔里。
4、接控制箱电源220V/50Hz。
5、打开电源开关、选波形为全波、选振动方向为垂直。
6、按照“四、设定步骤”可进入参数设定。
7、按照“五、频率操作说明”调整好单组或扫频等功能。
8、微调调幅固定在中间位置。
按照“六、调幅控制说明”调振幅大小。
9、将启动旋钮调至ON开始做振动试验。
四、设定CD000~CDNNN的步骤当进入第三项第5条时仪表功能启动（显示T00.00闪动）1、按PROG键出现CD000(可按方向键进行闪标修改)2、再按ENTER键进入CD000需要修改的值3、修改完后按ENTER键出现END（CD000的值已修改成功）4、仪表会返回到CD000画面，按向上键出现CD001再按上面的步骤修改CD001的值，不用修改的就不用进去。
依次操作即可。
五、频率操作说明1、调频参数说明以下均按“四、设定步骤”修改参数：①CD065=0,CD041=1,CD012=CD013=0.1(设定调频前的引导值)②CD000=所要设定的频率（1~600Hz）③CD087=执行一次的时间（0~65000秒）④CD064=运行的次数（那么总时间=执行一次的时间×运行的次数）⑤CD020到CD027=0,CD080到CD086=0,CD088到CD094=0,CD098到CD105=0⑥按照“六、调幅控制说明”调振幅大小。
垂直水平电磁振动试验台技术规格书1250000含税含运费
垂直水平电磁振动试验台技术规格书（12500.00含税含运费）
电磁振动试验台详细参数：
产品用途:
电磁振动台广泛适用于国防、航空、通讯、电子、汽车、家电、等行业。
该类型设备用于发现早期故障，模拟实际工况考核和结构强度试验，产品应用范围广泛、适用面宽、试验效果显著、可靠。
正弦波、调频、扫频、可程式、时间控制。
产品特点:
1.采用最先进简单的操作技术，定频，扫频随时方便切换
2.具有时间定时、倒计时显示功能
3.4.3寸触控式控制器，操作简单方便，解决了数显式操作不便的缺点
4.控制参数实时同步显示，无须人工干预。
5.机台底座采用避振装置，安装方便，运行平稳，无需安装地脚固定螺丝
6.内嵌式振幅预测程序及调幅容易
7.四点同步激振，台面振动均匀
8.无级调整振幅，定频及扫频操作功能适应不同行业多种试验要求
9.增加抗干扰电路,解决因强电磁场对控制电路干扰
10.曲线显示功能，随时可以查看频率波形变化
控制器开机界面:
控制器定频模式:
控制器扫频模式:
技术指标:
产品型号：HE-LD-50XY
试验负载:60KG
振动方向：垂直+水平（不可同时振动，手动切换）
台面尺寸（mm）：500×500
振幅（P-P）：0—5mm（随机，随频率的变化而变化，可调节）扫频：1—600HZ可以任意设定（真正标准来回扫频）
最大加速度：20g
指标功能：调频、扫频、时间
振动波形：正弦波
时间控制：时间可设
功率:1.2KW
产品外观:。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
五、安装要求
1、电源要求： 220V±10% 50HZ 2、改良型设计,振动机及其基座一体成型，防振性好不受楼层限制； 3、振动机应放置平稳，保持四脚水平，防止振幅失真； 4、如不用地脚固定螺丝，可用一块厚布垫（厚皮垫），预防在工作中机体移动； 5、振动机的四周应留有一定的空间，方便操作及维修。 6、台面测试盘（自制）或测试框（自制）经螺丝固定孔，固定在测试台面上，可以从
4
7、电控箱说明 控制面板布局：
振动试验机说明书
8、程序控制器操作说明 （1）程序控制器功能
⑴⑵ ⑶ ⑷ ⑸
⑹
⑺
14 13
⑻
⑼ ⑽
⑾
12
（1—5）指示灯：⑴FOR 正运行 （2）、REV 反运行
（3）、POWER 电源
（4）、RON 运行
（5）、STOP 停止
（6）、数码管显示屏
（7）、正反运行
（8）、PROG 功能键
6
振动试验机说明书
E、运行和停止状态,仍然显示原先界面,但相应内容根据运行情况会变化,同时指示灯状态,
指示相应状态.运行时风扇停止运行，停机时风扇停止运行。
F、试运行
1、运行前的重点检查
●是否接错线？尤其应检查一下电源是否误接在 U.V.W 端子上;（请务必注意:电源应
由 R.S.T 端子输入.）
四、振动机结构
1、 本振动机采用电磁振动器，振动效率高，易维护使用寿命长；
2、台面尺寸：50cm×50cm，台面四边有固定孔，测试物固定灵活；
3、台身材质为喷涂处理。
VIB 台面
VIB 正面 3
三芯输入插头
振动试ห้องสมุดไป่ตู้机说明书
VIB 内部正面
电磁振动器
电磁振动器
VIB 内部侧面
4、改良型环保设计,振动机及其基座一体成型,结构坚固且避振性好； 5、振动机台脚是四个圆柱形黑色橡胶垫，脚垫中心有定位孔，便于振动机的安装固定； 6、振动机底亦可垫一块厚布垫（厚皮垫），预防在工作中机体移动。
不同的角度固定，将测试物放在测试盘或测试框内； 7、也可用橡皮带捆绑测试物，将橡皮带钩钩在固定孔里；
7
振动试验机说明书
8、可直接用治具或铁夹夹住测试物，通过固定孔来固定，方法灵活多样； 9、检查电控箱电源开关，要处于关闭状态； 10、插上电控箱电源，接上振动机输入线并将 3 芯插头按方向旋紧。 11、电源接线 220V 单相 3 线制。
三、环境条件
1、 环境温度：－5℃～+40℃； 2、 环境湿度：不大于 85%R.H； 3、 大气压：86～106KPa； 4、 振动机放置地板周围应无强烈振动；
2
振动试验机说明书
5、 振动机放置周围应无强电磁场影响； 6、 无阳光直接照射或其它热源直接辐射； 7、 振动机应放置平稳，保持四脚水平，防止振幅失真度过高； 8、 振动机的四周应留有一定的距离，方便操作及维修。
二、 技术参数
1、 垂直+水平分体式振动机 2、 振动频率：0.5～600Hz 连续可调 3、 最大试验负载：60kg 4、 频率范围: 0.5～600Hz 5、 扫频范围: 0.5～600Hz
6、 时间控制： 999H59M
7、 振幅（可调范围 mmp-p）:0～10mm 7、最大加速度：20g 8、振动方向：垂直+水平 9、振动波形：正弦波 10、可程式：0.5～600Hz 11、倍频：0.5～600Hz 13、振动台面尺寸 L×W（mm）:500×500 15、电源电压(V)：AC220V±10%/频率 50Hz
振动试验机说明书
一、 用途及特性
用途：适用于电子元件器件、组件、机电产品、仪器仪表、电子玩具、医药及食品包装 等行业实验室及生产流水线上对产品试样进行正弦振动试验，模拟产品在制造、组装、运输 及使用过程中所遭受的正弦振动能力，以评定其结构的耐振性、可靠性和完好性。
特性：低噪音、低故障、低价位，高效率、高频宽、高负载，易安装、易固定、易维护； 进口电磁振动器，振动效率高，易维护使用寿命长；改良型环保设计,振动机及其基座一体 成型,结构坚固且避振性好；振动机与控制箱分离独立设计，确保控制精准度及安全性.
L 火线—棕色 N 零线—蓝色 ╧ 地线－黄绿色 请严格按以上颜色和线径接线，否则会损坏设备，人为损坏，不在保修范围。
六、操作说明
1、 在关闭电源开关情况下，电源插头插入 220V 电源，先确认电压； 电控箱输出线与振动机三芯插头接好，并按方向旋紧。
2、确认振动方向位置（垂直-水平方向）； 3、按用户测试要求调整加速度及振幅。
（9、10）、上下数数置增减键 （11）、ENTER 参数修改功能输入键 （12）、RUN 运行键
5
振动试验机说明书
13、STOP 停止健 14、光标 （2）面板功能操作说明：
A、说明：显示内容
B、直流电压、温度、计数器、PID 反馈、转速需设定后才可显示。 C、上电时显示断电前的界面内容. D、FOR、REV、CXXX 及参数内容状态下,经数秒钟后可自动回复到频率、电压、电流等界面.
（GB/T 2423.10、IEC 68-2-6 振幅容差：±25%， 频率容差：±2%） 七、控制使用说明
●在变频器基板上及配线端子上是否残留有易引起短路的金属屑或导线.
●螺丝是否紧锁、接插件是否松动?
●输出部分是否发生短路或对地短路.
2、试运行方法
由于控制器的控制方法在出厂前已设定为操作器操作方式,故试运行时,可以用操作键
盘来进行.一般试运行可以用 5.00Hz 来进行.
操作顺序 显示内容 指示灯状态
变频器上电 F000
FOR、STOP 亮
按
00.00 FOR、STOP 亮
按
05.00 FOR、STOP 亮
按 RUN
F05.0 FOR、RUN 亮风扇运转
按 STOP
F 05.0 FOR、STOP 亮风扇停止
注:风扇在变频运行时或内部温度到达时运行,在变频器停机时,由运行频率下降到 0.00Hz
过程中,STOP 指示灯闪烁,变频器停止后 STOP 灯亮.
前言
振动试验机说明书
感谢您购买本公司系列振动试验机！ 本手册详细说明如何安装、操作程序、保养方法与简单的故障修护，及使用 注意事项。 请仔细阅读本手册，并依照规定的程序操作，可使您每次皆能顺利地操作使 用。 请谨记注意事项，可免除机器因为人为操作不当而故障，正确的保养方法可 延长机器寿命。 本公司各类产品均经过严格的品管检验才出厂，您可安心使用，若有任何困 难问题，请与本公司联系。
