论述物理气相沉积和化学气相沉积的优缺点
论述物理气相沉积和化学气相沉积地优缺点
论述物理气相沉积和化学气相沉积的优缺点物理气相沉积技术表示在真空条件下，采用物理方法，将材料源——固体或液体表面气化成气态原子、分子或部分电离成离子，并通过低压气体(或等离子体)过程，在基体表面沉积具有某种特殊功能的薄膜的技术。
物理气相沉积的主要方法有，真空蒸镀、溅射镀膜、电弧等离子体镀、离子镀膜，及分子束外延等。
发展到目前，物理气相沉积技术不仅可沉积金属膜、合金膜、还可以沉积化合物、陶瓷、半导体、聚合物膜等。
真空蒸镀基本原理是在真空条件下，使金属、金属合金或化合物蒸发，然后沉积在基体表面上，蒸发的方法常用电阻加热，高频感应加热，电子柬、激光束、离子束高能轰击镀料，使蒸发成气相，然后沉积在基体表面，历史上，真空蒸镀是PVD法中使用最早的技术。
溅射镀膜基本原理是充氩(Ar)气的真空条件下，使氩气进行辉光放电，这时氩(Ar)原子电离成氩离子(Ar+)，氩离子在电场力的作用下，加速轰击以镀料制作的阴极靶材，靶材会被溅射出来而沉积到工件表面。
如果采用直流辉光放电，称直流(Qc)溅射，射频(RF)辉光放电引起的称射频溅射。
磁控(M)辉光放电引起的称磁控溅射。
电弧等离子体镀膜基本原理是在真空条件下，用引弧针引弧，使真空金壁(阳极)和镀材(阴极)之间进行弧光放电，阴极表面快速移动着多个阴极弧斑，不断迅速蒸发甚至“异华”镀料，使之电离成以镀料为主要成分的电弧等离子体，并能迅速将镀料沉积于基体。
因为有多弧斑，所以也称多弧蒸发离化过程。
离子镀基本原理是在真空条件下，采用某种等离子体电离技术，使镀料原子部分电离成离子，同时产生许多高能量的中性原子，在被镀基体上加负偏压。
这样在深度负偏压的作用下，离子沉积于基体表面形成薄膜。
物理气相沉积技术基本原理可分三个工艺步骤：(1)镀料的气化：即使镀料蒸发，异华或被溅射，也就是通过镀料的气化源。
(2)镀料原子、分子或离子的迁移：由气化源供出原子、分子或离子经过碰撞后，产生多种反应。
物理气相沉淀和化学气相沉积法

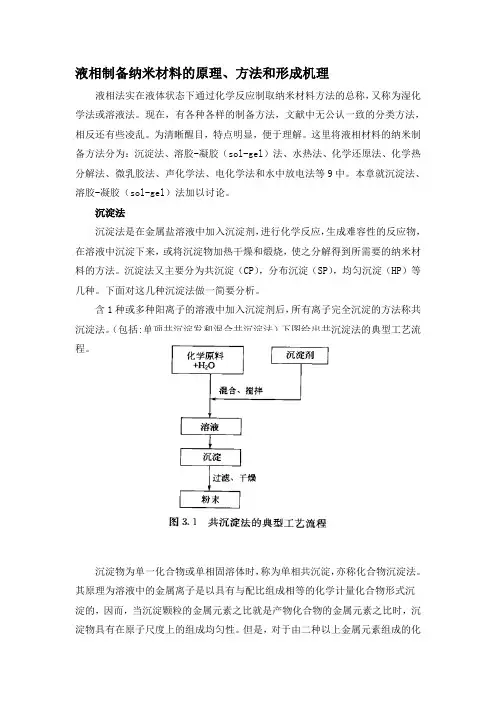

液相制备纳米材料的原理、方法和形成机理液相法实在液体状态下通过化学反应制取纳米材料方法的总称，又称为湿化学法或溶液法。
现在，有各种各样的制备方法，文献中无公认一致的分类方法，相反还有些凌乱。
为清晰醒目，特点明显，便于理解。
这里将液相材料的纳米制备方法分为：沉淀法、溶胶-凝胶（sol-gel）法、水热法、化学还原法、化学热分解法、微乳胶法、声化学法、电化学法和水中放电法等9中。
本章就沉淀法、溶胶-凝胶（sol-gel）法加以讨论。
沉淀法沉淀法是在金属盐溶液中加入沉淀剂，进行化学反应，生成难容性的反应物，在溶液中沉淀下来，或将沉淀物加热干燥和煅烧，使之分解得到所需要的纳米材料的方法。
沉淀法又主要分为共沉淀（CP），分布沉淀（SP），均匀沉淀（HP）等几种。
下面对这几种沉淀法做一简要分析。
含1种或多种阳离子的溶液中加入沉淀剂后，所有离子完全沉淀的方法称共沉淀法。
（包括:单项共沉淀发和混合共沉淀法）下图给出共沉淀法的典型工艺流程。
沉淀物为单一化合物或单相固溶体时，称为单相共沉淀，亦称化合物沉淀法。
其原理为溶液中的金属离子是以具有与配比组成相等的化学计量化合物形式沉淀的，因而，当沉淀颗粒的金属元素之比就是产物化合物的金属元素之比时，沉淀物具有在原子尺度上的组成均匀性。
但是，对于由二种以上金属元素组成的化合物，当金属元素之比按倍比法则，是简单的整数比时，保证组成均匀性是可以的。
然而当要定量的加入微量成分时，保证组成均匀性常常很困难，靠化合物沉淀法来分散微量成分，达到原子尺度上的均匀性。
如果是形成固溶体的系统是有限的，固溶体沉淀物的组成与配比组成一般是不一样的，则能利用形成固溶体的情况是相当有限的。
要得到产物微粒，还必须注重溶液的组成控制和沉淀组成的管理。
为方便理解其原理以利用草酸盐进行化合物沉淀的合成为例。
反应装置如图：图 利用草酸盐进行化合物沉淀的合成装置实验原理：在Ba 、Ti 的硝酸盐溶液中加入草酸沉淀剂后，形成了单相化合物BaTiO3（C2H4）2•4H2O 沉淀；BaTiO3（C2H4）•4H2O 沉淀由于煅烧，分解形成BaTiO3微粉。
五电极材料共同沉积
五电极材料共同沉积
首先，五电极材料共同沉积的方法包括物理气相沉积（PVD）和
化学气相沉积（CVD）。
PVD是通过蒸发或溅射将材料沉积在基板表面，而CVD是通过化学反应使气态前体在基板表面沉积。
这些方法
可以实现在同一表面上沉积多种材料。
其次，五电极材料共同沉积的优点之一是可以制备复合材料，
具有多种材料的特性，比如强度、导电性和光学性能。
这种复合材
料可以在多种应用中发挥作用，比如在电子设备中提高性能，或者
在能源领域中提高效率。
此外，五电极材料共同沉积的挑战之一是控制不同材料的沉积
速率和均匀性。
由于每种材料的化学性质和结构不同，需要精确控
制沉积条件以实现均匀的沉积。
另外，五电极材料共同沉积还涉及到材料的选择和相互作用。
在选择材料时，需要考虑它们的相容性和互相作用，以确保它们可
以在同一表面上共同存在并发挥作用。
总的来说，五电极材料共同沉积是一种复杂而有挑战性的技术，
但它具有巨大的潜力，可以为多种应用领域带来新的材料和性能。
在未来，随着材料科学和制备技术的不断进步，这种技术将会得到更广泛的应用和发展。
气相沉积法制备纳米材料
气相沉积法制备纳米材料气相沉积法主要包括化学气相沉积法（Chemical Vapor Deposition，CVD）和物理气相沉积法（Physical Vapor Deposition，PVD）两种类型。
其中，CVD主要利用化学反应来产生纳米材料，而PVD主要利用物理方式，如蒸发和溅射等，将材料直接沉积在基底上。
气相沉积法具有以下特点：1.高纯度制备。
气相沉积法在高真空条件下进行，可以避免杂质的污染，从而得到高纯度的纳米材料。
2.可控性好。
通过控制反应温度、气体流量、反应时间等参数，可以精确控制纳米材料的成分、尺寸、形貌等，实现所需功能。
3.薄膜均匀性好。
气相沉积法通过在基底上均匀沉积材料，可以得到均一的纳米材料薄膜，其性能也相对一致。
4.生长速度快。
气相沉积法可以在较短的时间内生长大量纳米材料，提高制备效率。
气相沉积法在制备纳米材料方面有广泛的应用。
例如，在纳米纤维制备中，可以利用电纺丝技术制备纳米纤维薄膜。
电纺丝技术中，通过电场作用将高分子溶液快速拉伸成纳米级细纤维，然后经过气相沉积法，将纳米颗粒或纳米结构材料沉积到纳米纤维上，从而得到具有特殊功能的纳米复合材料。
此外，气相沉积法还可以制备纳米粉体。
利用热化学反应，在气相中将金属盐溶液或金属有机化合物热解分解，生成纳米金属颗粒。
这些纳米金属颗粒可以用于催化剂、传感器、磁性材料等领域。
总的来说，气相沉积法是一种重要的纳米材料制备方法，具有制备纳米材料纯度高、生长速度快、可控性好等优点。
随着科技的发展，气相沉积法在纳米材料领域的应用将会更加广泛。
CVD和PVD工艺比较
CVD工艺的沉积温度较低，有利于保持材料的原有性能。
CVD和PVD工艺优缺点总结
CVD和PVD工艺优缺点总结
高能耗
CVD工艺需要高温反应，因此能耗 较高。
设备复杂
CVD工艺需要复杂的反应设备和管道 系统，增加了设备的维护成本。
CVD和PVD工艺优缺点总结
环保
PVD工艺不产生有害物质，对环境友好。
ABCD
在材料科学领域，CVD工 艺可用于制备各种高性能 材料，如碳纳米管、金刚 石等。
在光学领域，CVD工艺可 用于制备各种光学薄膜和 增透膜。
03 PVD工艺简介
PVD工艺定义
PVD工艺是一种物理气相沉积技术，利用物理方法将材料从 源物质中蒸发出来，并在基材上沉积形成薄膜。
与CVD工艺不同，PVD工艺不涉及化学反应，而是通过物理 过程实现材料的沉积。
CVD工艺原理
CVD工艺原理是利用气态的先驱反应 物在高温或催化剂的作用下发生化学 反应，生成固态沉积物。
反应过程中，先驱反应物通过扩散作 用到达基材表面，并在表面发生化学 反应，形成固态沉积物。
CVD工艺应用
CVD工艺广泛应用于材料 科学、电子学、光学等领 域。
在电子学领域，CVD工艺 可用于制备各种电子器件 和集成电路的薄膜材料。
薄膜质量比较
总结词
CVD工艺生成的薄膜质量通常优于PVD工艺。
详细描述
CVD工艺可以生成结构致密、与基材结合紧密的薄膜，同时具有较高的表面光洁度。相比之下，PVD 工艺生成的薄膜可能在致密性和附着力方面稍逊于CVD工艺。
适用材料比较
总结词
CVD工艺适用于多种材料，而PVD工艺 在某些材料上表现更佳。
高附着力
PVD工艺制备的涂层与基材之间具有高附着 力。
表面沉积法
表面沉积法一、引言表面沉积法是一种常见的材料制备方法，通过在基材表面沉积一层薄膜来改变基材的性质和功能。
这种方法广泛应用于材料科学、化学、物理等领域，可以制备出具有特殊性能的材料，如防腐蚀涂层、光学薄膜、电子器件等。
本文将对表面沉积法进行全面、详细、完整的探讨。
二、表面沉积法的原理表面沉积法是利用化学反应在基材表面沉积一层薄膜的方法。
常见的表面沉积法包括物理气相沉积（PVD）、化学气相沉积（CVD）、溶液法等。
2.1 物理气相沉积（PVD）物理气相沉积（Physical Vapor Deposition，简称PVD）是一种利用物理方法将物质从固态直接转变为气态，然后在基材表面进行沉积的方法。
常见的物理气相沉积方法有蒸发、溅射、离子束沉积等。
2.2 化学气相沉积（CVD）化学气相沉积（Chemical Vapor Deposition，简称CVD）是一种利用化学反应在基材表面进行沉积的方法。
通过将气体中的反应物在基材表面发生化学反应，生成固态产物并沉积在基材表面。
常见的化学气相沉积方法有热CVD、等离子体增强CVD等。
2.3 溶液法溶液法是一种利用溶液中的溶质在基材表面沉积的方法。
通过将溶解了溶质的溶液涂覆在基材表面，然后通过蒸发溶剂或者化学反应使溶质沉积在基材表面。
常见的溶液法包括浸渍法、旋涂法、喷涂法等。
三、表面沉积法的应用表面沉积法在材料科学、化学、物理等领域有着广泛的应用。
3.1 防腐蚀涂层表面沉积法可以制备出具有良好防腐蚀性能的涂层。
通过在金属基材表面沉积一层具有防腐蚀性能的材料，可以有效防止金属腐蚀。
常见的防腐蚀涂层包括镀铬、镀锌、喷涂涂层等。
3.2 光学薄膜表面沉积法可以制备出具有特殊光学性能的薄膜。
通过控制沉积条件和材料组分，可以制备出具有特定折射率、透明度等光学性能的薄膜。
常见的光学薄膜应用包括反射镜、透镜、滤光片等。
3.3 电子器件表面沉积法可以制备出具有特殊电子性能的材料，用于制备电子器件。
薄膜技术中PVD和CVD的区别详解
Page 24
Page 14
溅射法
直流溅射沉积装置
真空系统中，靶材
是需要溅射的材料， 它作为阴极。相对于 作为阳极的衬底加有 数千伏的电压。在对 系统预抽真空以后， 充入适当压力的惰性 气体。
Page 15
溅射法
溅射法分类
(1)直流溅射; (2)高频溅射; (3)磁控溅射； (4)反应溅射； (5)离子镀。
Page 16
Page 10
真空蒸镀
蒸发源分类
（一）电阻加热蒸发 （二）电子束加热蒸发 （三）电弧加热蒸发 （四）激光加热蒸发
Page 11
真空蒸镀
真空蒸发的影响因素
1.物质的蒸发速度 2.元素的蒸汽压 3.薄膜沉积的均匀性 4.薄膜沉积的纯度
Page 12
真空蒸镀
薄膜沉积的纯度
蒸发源的纯度； 加热装置、坩埚可能造成的污染； 真空系统中的残留气体。
物理气相沉积（PVD）
物理气相沉积法过程的三个阶段： 1，从原材料中发射出粒子； 2，粒子运输到基片； 3，粒子在基片上凝结、成核、长大、成膜。
Page 6
物理气相沉积（PVD）
PVD
物理气相沉积技术中最为基本的两种方法就 是蒸发法和溅射法，另外还有离子束和离子助等 等方法。
蒸发法相对溅射法具有一些明显的优点，包 括较高的沉积速度，相对较高的真空度，以及由 此导致的较高的薄膜质址等。
薄膜制备
张洋洋
薄膜制备工艺包括：薄膜制备方法的 选择，基体材料的选择及表面处理， 薄膜制备条件的选择和薄膜结构、性 能与工艺参数的关系等。
Page 2
薄
膜
物理气相沉积（PVD）
制
化学气相沉积 （ CVD）
化学气相沉积与物理气相沉积的差异
化学气相沉积与物理气相沉积的差异一、化学气相沉积用化学方法使气体在基体材料表面发生化学反应并形成覆盖层的方法。
化学气相沉积是反应物质在气态条件下发生化学反应，生成固态物质沉积在加热的固态基体表面，进而制得固体材料的工艺技术。
它本质上属于原子范畴的气态传质过程。
采用等离子和激光辅助技术可以显著地促进化学反应，使沉积可在较低的温度下进行；涂层的化学成分可以随气相组成的改变而变化，从而获得梯度沉积物或者得到混合镀层；可以控制涂层的密度和涂层纯度；绕镀件好。
可在复杂形状的基体上以及颗粒材料上镀膜；可以通过各种反应形成多种金属、合金、陶瓷和化合物涂层。
平均自由程在一定的条件下，一个气体分子在连续两次碰撞之间可能通过的各段自由程的平均值。
用符号l表示，单位为米。
在气体分子的碰撞理论的刚球模型中，认为分子只在碰撞的一刹那发生相互作用，而在其他时间内，分子作直线运动。
相继两次碰撞间所走的路程叫分子的自由程。
由于气体分子的数目很大，碰撞频繁，运动的变化剧烈，故其自由程只有统计意义。
这个概念对研究气体的特性（如扩散）和电子或中子之类的粒子穿过固体的运动很重要。
真空在指定空间内，低于一个大气压力的气体状态。
在真空技术里，真空系针对大气而言，一特定空间内部之部份物质被排出，使其压力小于一个标准大气压，则我们通称此空间为真空或真空状态。
1真空常用帕斯卡（Pascal）或托尔（Torr）做为压力的单位思考： PbI2做成膜用什么方法最合适?PbI2多晶膜并用于室温核辐射探测器和X射线成像器件。
研究表明，PbI2膜的结晶质量、致密度及厚度是影响器件性能的关键因素。
提高PbI2膜对X光子或γ光子的光谱响应是提高器件探测性能的重要前提，而光谱响应性能受到材料微结构的影响。
我觉得PbI2做成膜用真空蒸发镀膜最合适，用真空蒸发镀膜做成的薄膜的纯度很高，易于在线检测和控制薄膜的厚度与成分，厚度控制精度最高可达单分子层量级。
也可得到不同显微结构和结晶形态（单晶、多晶或非晶等）的薄膜而且PbI2 的熔沸点也不高。
无机材料合成方法
无机材料合成方法无机材料合成方法是研究和制备各种无机材料的关键步骤，它对于材料科学和工程领域的发展起着重要的推动作用。
本文将介绍几种常用的无机材料合成方法，并讨论它们的优缺点以及适用范围。
一、溶液法合成溶液法是最常用的无机材料合成方法之一。
它的基本原理是通过将适量的溶剂中溶解适量的金属离子或化合物，并进行适当的处理，从而得到所需的无机材料。
溶液法具有反应条件温和、操作简单、容易控制产物形态以及适用范围广等优点。
在实际应用中，溶液法合成可以分为沉淀法、水热法和水热合成法等多种方法。
沉淀法是指通过控制反应条件，使溶液中的沉淀物达到一定的固相浓度，然后进行沉淀分离和热处理来制备无机材料。
水热法则是利用高温高压条件下的水热反应来完成材料的合成。
水热合成法则是在水热条件下，将金属离子和有机模板分子共同反应，通过水热合成过程形成无机材料。
尽管溶液法合成具有许多优点，但也存在一些局限性。
比如，溶液法合成的过程中可能产生大量的溶剂废液，处理成本较高。
同时，溶液法合成中产物的纯度和晶型控制也是一个挑战，需要通过优化反应条件来获得所需的材料性质。
二、气相法合成气相法是另一种常用的无机材料合成方法。
它的基本原理是通过将气体或气态前驱物在适当的条件下进行反应，从而制备无机材料。
气相法具有反应速度快、产物纯度高、晶型控制好等优点。
气相法合成常用的方法包括化学气相沉积法、物理气相沉积法和热分解法等。
化学气相沉积法是将气态前驱物通过催化剂的作用在固体表面进行化学反应，生成无机材料。
物理气相沉积法是通过将气态前驱物蒸发，然后在底板上进行凝结，最终形成材料薄膜。
热分解法则是将气态前驱物加热至高温条件下，使其分解生成无机材料。
然而，气相法合成也存在一些问题。
例如，操作条件要求严格，需要高温高压条件下进行反应。
此外，气相法合成的过程中可能产生有毒气体，需要进行有效的排放和处理，以保护环境和人身安全。
三、固相法合成固相法合成是将适量的固体反应物在适当的温度和压力下进行反应，从而制备所需的无机材料。
铝气相沉积膜
铝气相沉积膜铝气相沉积膜（Aluminum Gas-Phase Deposition Films）引言铝气相沉积膜是一种常见的薄膜材料，具有广泛的应用领域。
本文将介绍铝气相沉积膜的制备方法、特性及其在各个领域中的应用。
一、制备方法铝气相沉积膜的制备方法主要包括物理气相沉积和化学气相沉积两种。
1. 物理气相沉积物理气相沉积是利用高温蒸发技术，将铝材料加热至蒸发温度，然后通过凝结在基底表面形成薄膜。
该方法制备的铝气相沉积膜具有较高的纯度和结晶度，适用于制备高质量的薄膜。
2. 化学气相沉积化学气相沉积是利用化学反应将气态前驱体转化为固态薄膜。
铝气相沉积膜的化学气相沉积方法主要有氢气还原法和有机金属气相沉积法。
通过调节反应条件和前驱体浓度可以控制薄膜的厚度、成分和晶体结构。
二、特性铝气相沉积膜具有以下特性：1. 优异的导电性能铝是一种优秀的导电材料，铝气相沉积膜具有良好的导电性能，可用于制备电子器件中的导电层或电极。
2. 良好的光学特性铝气相沉积膜具有较高的反射率和较低的吸收率，适用于制备反射镜、太阳能电池板等光学器件。
3. 良好的耐蚀性铝气相沉积膜具有良好的耐蚀性，不易受到酸碱等外界环境的侵蚀，适用于制备耐腐蚀的涂层。
4. 多功能性铝气相沉积膜可以通过控制沉积条件和添加其他元素，赋予其多种功能，如抗菌、防反射等特性。
三、应用领域铝气相沉积膜在各个领域中有广泛的应用。
1. 电子器件铝气相沉积膜常用于制备集成电路中的金属线、电极等部件，其优异的导电性能能够满足高速、高精度的电子器件要求。
2. 光学器件铝气相沉积膜可以用于制备反射镜、太阳能电池板等光学器件，其良好的光学特性能够提高器件的性能。
3. 包装材料铝气相沉积膜可以用于制备食品包装材料，具有良好的耐蚀性和防潮性能，能够保护食品的品质和延长保质期。
4. 涂层材料铝气相沉积膜可以用于制备耐腐蚀的涂层，保护金属表面免受外界环境的侵蚀。
5. 纳米技术铝气相沉积膜可以与其他材料结合，应用于纳米技术领域，如纳米传感器、纳米电子器件等。
现代PVD表面工程技术期末复习内容及答案
PVD1810.221.PVD：真空蒸镀、溅射镀膜、离子镀。
2.真空泵的分类：气体传输泵、气体捕集器。
3.弧源、磁过滤器、真空靶室和其他附属部分4.PVD的前处理：清洗、去毛刺、喷砂抛光等。
5.分析膜层组织形貌可以采用：金相显微镜、扫描电子显微镜、透射电子显微镜。
6.涂层的微观结构和形状最终决定了其性质。
7.衍射峰位角2θ是反映衍射方向的问题，主要与辐射波长，晶胞类型，晶胞大小及形状有关。
遵循布拉格方程。
8.涂层结合力的检测方法：划痕、压痕、球痕测试法。
9.常见的应力测试方法：X射线和电子衍射法，试样变形分析法和光干涉法。
10.靶材按成分分为：单质金属、合金、陶瓷靶材。
11.PVD涂层的研究方向：设备、涂层组元、涂层膜结构、涂层纳米化。
12.真空泵主要分为：气体传输泵、气体捕集泵。
13.靶材形状分为：矩形平面靶材，圆形平面靶材和圆柱靶材。
14.传统靶材制造方法包括：铸造，粉末冶金和非金属粉末。
15.零件的主要失效形式：腐蚀、磨损、疲劳、断裂。
16.涂层内应力主要分为热应力和涂层生长应力。
17.涂层厚度的检测方法：断面法、球痕法、无损检测法。
判断题1.与化学气相沉积相比，物理气相沉积温度高、无污染。
（错，温度低）2.真空度即是气体的稀薄程度。
（错，真空度是指处于真空状态下的气体稀薄程度。
）3.与溅射镀和离子镀相比，蒸镀结合性能最好。
（错，最差）4.对刀具喷砂处理可起到刃口细化作用。
（对）5.氮铝化钛涂层是紫黑色，附着力比氮化钛涂层大，耐热性能优越（对）6.清洗是PVD涂层前必不可少的一道工序。
（对）7.刀具涂层要求周边厚度一致，因此涂层过程中必须有三个转动惯量。
（对，自转，公转，大工件台转动）8.在工业领域内，通常用自来水进行漂洗。
（错，杂质多）9.在刀具刃尖涂层沉积最厚，涂层内应力更高。
（对）10.一般情况下，涂层与基体的界限越明显，则涂层结合力越好。
（错，越明显越差）11.相比于平面靶材，旋转管靶材利用率较大。
沉积工艺技术
沉积工艺技术沉积工艺技术是一种通过沉积材料来制造物品的工艺技术。
它广泛应用于电子、光学、材料科学等领域，能够生产出各种复杂形状的产品，具有较高的成品率和良好的表面质量。
沉积工艺技术的核心原理是按照预定的设计要求，在基板上逐层沉积材料，最终形成所需的产品。
常用的沉积工艺技术包括物理气相沉积（PVD）、化学气相沉积（CVD）、溅射、真空电镀等。
这些技术的差异主要在于沉积材料的形态和沉积条件的控制方式。
物理气相沉积（PVD）是一种通过在真空条件下蒸发固态材料，然后将其沉积在基板上的技术。
在PVD过程中，蒸发的材料会经过热状石或电弧的激发，变成离子态，然后被加速并沉积在基板上。
这种方法适用于金属、半导体、陶瓷等材料的沉积，可以得到高纯度和高结晶度的薄膜。
化学气相沉积（CVD）是一种通过化学反应在基板上沉积材料的技术。
在CVD过程中，待沉积的材料通常以气态存在，在高温下与气体反应生成固态产物。
CVD可以实现对沉积速率、沉积质量以及材料成分的精确控制，因此被广泛应用于化学气相沉积的领域。
溅射是一种通过高能粒子轰击靶材，使其表面原子离开而沉积在基板上的技术。
溅射技术可以沉积各种材料，如金属、半导体、绝缘体等，形成非常均匀的膜层。
真空电镀是一种通过在真空环境下，通过电解浴使金属沉积在基板上的技术。
真空电镀工艺技术主要应用于艺术品、饰品、钟表以及汽车等行业。
沉积工艺技术在生产中具有许多优点。
首先，沉积工艺可以生产出各种复杂的形状和结构的产品，满足不同领域的需求。
其次，沉积工艺可以实现对沉积速率、沉积质量和材料成分的精确控制，使产品具有更好的性能。
再次，沉积工艺可以在基板上沉积多种材料，使产品具有多功能性。
总的来说，沉积工艺技术是一种非常重要的制造工艺技术，具有广泛的应用前景。
通过不断推动技术创新和工艺改进，沉积工艺技术将进一步提高产品的质量和性能，推动各个领域的发展。
氩气的物理气相沉积和化学气相沉积技术
氩气的物理气相沉积和化学气相沉积技术氩气是一种惰性气体，具有稳定性和不易反应的特性，因此在材料加工和制备过程中广泛应用。
其中，气相沉积技术是一种重要的制备方法，可实现对物质的精细控制和制备。
本文将探讨氩气的物理气相沉积和化学气相沉积技术，研究它们的特点、应用和优缺点，以及相应的发展前景。
物理气相沉积技术物理气相沉积技术（Physical Vapor Deposition, PVD）是将固体材料加热至一定温度，使其蒸汽化，并通过真空系统将蒸汽传输到待沉积的表面上，沉积在目标表面上的一种制备技术。
在此过程中，使用惰性气体如氩气作为载体气体进行稀释，以降低蒸汽浓度，防止材料的氧化和其他不稳定化学反应发生。
这种方法多用于沉积金属或合金材料，如铬、铜、钨、钴、铁、铝、镍等。
其中，常用的沉积方法有热蒸发、磁控溅射和电弧蒸发等。
热蒸发法是以坩埚为容器，将目标材料加热至灼热状态，从而使其蒸发并沉积于基底表面上。
采用的加热源通常为电阻丝、电子束和激光束等。
磁控溅射法则是在真空条件下，将靶材料置于强磁场下，电极发射电子撞击靶材料表面，使其释放出大量的离子和原子，这些离子和原子在氩气的背景下沉积在待沉积的表面上。
电弧蒸发法是利用直流电弧进行蒸发，将高温等离子体引入靶材表面，使其快速蒸发，并沉积在样品表面上。
物理气相沉积技术具有制备的材料质量较高、沉积膜致密且厚度均匀、优秀的机械性能和耐腐蚀性等优点。
此外，其沉积温度较低，并且容易控制，能够制备出更加复杂的较厚层材料和多层膜结构。
不过，其制备速度较慢，不能制备不稳定元素的材料，且设备和操作成本较高，因此其应用范围受到很大限制。
化学气相沉积技术化学气相沉积技术（Chemical Vapor Deposition, CVD）是在半导体制造和制备光电材料方面广泛应用的方法之一。
化学气相沉积是利用气态化学反应在材料表面沉积高质量的薄膜。
在这种技术中，气态前驱体通过加热或者等离子体等不同的激活方式，分解和反应形成反应物，具有比物理气相沉积技术更为广泛的材料种类。
芯片薄膜工艺
芯片薄膜工艺芯片薄膜工艺是指在芯片制造过程中，将各种材料涂覆在芯片表面，用于制造各种功能元件的一种工艺。
薄膜的材料通常是金属、氧化物、氮化物等材料，常常需要在特定的时间、温度和气氛下进行制备。
芯片薄膜工艺是芯片加工中最基础和关键的工艺之一，其质量直接影响芯片的性能和稳定性。
芯片薄膜工艺可以分为物理蒸发、化学气相沉积、物理气相沉积、溅射等几种不同的类型。
它们的优缺点各不相同，适用于不同的芯片制造需求。
其中，物理蒸发是将材料通过加热的方式使其蒸发，之后沉积在芯片表面的一种工艺。
这种工艺操作简单、制备速度较快，但其在大面积制备时有较大缺陷。
化学气相沉积是利用光、热、微波等方式将材料转化为气相，在芯片表面通过化学反应的方式沉积成薄膜的一种工艺。
这种技术具有高度的可控性、高生长速率等优点，适用于一些特殊的芯片制备。
物理气相沉积是将气体输入反应室，通过加热或者辉光放电等能量激发方式，使气体分解并在芯片表面沉积的一种工艺。
此方法适用于制备高质量的薄膜，但操作相对复杂，成本较高。
溅射是一种将材料通过电弧、电子束等方式进行溅射，在芯片表面沉积成薄膜的工艺。
它具有制备速度快、制备大面积薄膜的优点，但与其他工艺相比，其材料的利用率较低。
总的来说，芯片薄膜工艺在现代半导体工业中发挥着至关重要的作用，因为它不仅直接影响着芯片的性能，而且也是芯片制造过程中最基础的核心技术之一。
在未来，随着材料工程、物理化学等研究领域的不断发展，芯片薄膜工艺也将进一步优化和改进，为芯片产业的发展带来创新和更多的机会。
薄膜沉积方法
薄膜沉积方法一、引言薄膜沉积方法是一种用于制备薄膜材料的关键技术。
它在电子器件、光学器件、太阳能电池等领域具有广泛的应用。
本文将介绍薄膜沉积方法的原理、分类以及一些常用的技术。
二、薄膜沉积方法的原理薄膜沉积方法是通过将材料原子或分子逐层沉积在基底上，形成具有特定功能和性质的薄膜。
常用的薄膜沉积方法主要有物理气相沉积（PVD）、化学气相沉积（CVD）以及溶液法等。
三、薄膜沉积方法的分类1. 物理气相沉积（PVD）物理气相沉积是利用物理手段将材料蒸发、溅射或者离子轰击后沉积在基底上。
常见的物理气相沉积方法有热蒸发、电子束蒸发、磁控溅射等。
这些方法能够得到高纯度、致密度高的薄膜，但是制备过程中需要高真空环境。
2. 化学气相沉积（CVD）化学气相沉积是利用化学反应将材料原子或分子沉积在基底上。
常见的化学气相沉积方法有热CVD、等离子CVD、低压CVD等。
这些方法能够制备多种材料的薄膜，具有较好的均匀性和控制性。
3. 溶液法溶液法是将溶解有所需材料的溶液倾倒在基底上，通过溶剂的挥发或者化学反应使溶质沉积在基底上。
常见的溶液法有旋涂法、浸渍法、喷雾法等。
这些方法制备简单、成本低，适用于大面积薄膜的制备。
四、常用的薄膜沉积技术1. 热蒸发热蒸发是将材料加热至其沸点，使其蒸发并沉积在基底上。
这种方法适用于蒸发温度较低的材料，如金属薄膜。
2. 磁控溅射磁控溅射是利用高能离子轰击靶材，使其溅射出的原子或分子沉积在基底上。
这种方法能够制备各种材料的薄膜，但需要高真空环境。
3. 化学气相沉积化学气相沉积是通过化学反应将材料原子或分子沉积在基底上。
这种方法可以制备复杂的多层薄膜，并具有较好的控制性和均匀性。
4. 旋涂法旋涂法是将溶解有所需材料的溶液倒在基底上，然后通过高速旋转基底使溶液均匀涂布在基底上。
这种方法适用于制备有机薄膜。
五、总结薄膜沉积方法是制备薄膜材料的重要技术，不同的方法适用于不同的材料和应用领域。
物理气相沉积、化学气相沉积和溶液法是常用的薄膜沉积方法。
气相法沉积
气相法沉积
气相法沉积是一种重要的薄膜制备技术，它是利用气体在高温高压下分解反应，生成薄膜材料并在基底上沉积形成薄膜的过程。
这种技术具有高纯度、高均匀性、高质量、高效率等优点，因此在微电子、光电子、材料科学等领域得到了广泛应用。
气相法沉积的基本原理是将气体在高温高压下分解反应，生成薄膜材料并在基底上沉积形成薄膜。
这种技术可以通过化学气相沉积、物理气相沉积、原子层沉积等不同的方法来实现。
其中，化学气相沉积是最常用的一种方法，它是利用化学反应生成薄膜材料，并在基底上沉积形成薄膜。
气相法沉积的优点在于可以制备高质量、高纯度、高均匀性的薄膜材料。
这种技术可以制备出非常薄的薄膜，其厚度可以控制在几纳米到几微米之间。
此外，气相法沉积还可以制备出复杂的多层薄膜结构，这对于一些特殊的应用非常重要。
气相法沉积的应用非常广泛，特别是在微电子、光电子、材料科学等领域。
在微电子领域，气相法沉积可以制备出高质量的硅薄膜、氮化硅薄膜、氧化铝薄膜等，这些薄膜材料在集成电路制造中起着非常重要的作用。
在光电子领域，气相法沉积可以制备出高质量的氮化镓薄膜、氮化铝薄膜等，这些薄膜材料在LED、激光器等器件中得到了广泛应用。
在材料科学领域，气相法沉积可以制备出各种金属、合金、氧化物、硫化物等薄膜材料，这些材料在能源、环保、
生物医学等领域都有着广泛的应用。
气相法沉积是一种非常重要的薄膜制备技术，它具有高纯度、高均匀性、高质量、高效率等优点，可以制备出各种高质量的薄膜材料，应用范围非常广泛。
随着科技的不断发展，气相法沉积技术将会得到更加广泛的应用和发展。
物理气相沉积和化学气相沉积
物理气相沉积和化学气相沉积物理气相沉积(Physical Vapor Deposition, PVD) 是一种通过物理方式将源材料转化为薄膜的技术。
在PVD 过程中，源材料通常是固体或液体，通过热或电子束等方式将其转化为气态，再沉积在被涂层表面上。
常用的PVD 技术有阴极溅射、磁控溅射和真空电镀。
化学气相沉积(Chemical Vapor Deposition, CVD) 是一种通过化学反应将源材料转化为薄膜的技术。
在CVD 过程中，源材料通常是气体，在高温和特定气氛下通过化学反应形成薄膜。
常用的CVD 技术有热化学气相沉积、等离子体化学气相沉积和电化学气相沉积。
物理气相沉积和化学气相沉积都是广泛应用于半导体、电子和化学工业中的技术。
两者都可以用来制造薄膜材料，但它们在原理和应用上有一些差异。
PVD 技术通常用于制造高纯度、高强度的金属和合金薄膜，如钛、钨、铬等，常用于制造高级工具、航空航天、医疗器械等领域。
PVD 还可以用于制造磁性薄膜、光学薄膜、耐热薄膜等。
CVD 技术通常用于制造高纯度、高热稳定性的非金属薄膜，如碳、硅、氧化物等，常用于制造半导体、液晶显示器、燃料电池等领域。
CVD 还可以用于制造生物医学材料、生物传感器等。
所以，PVD 技术适用于制造金属薄膜，而CVD 技术适用于制造非金属薄膜。
除了制备薄膜材料，物理气相沉积和化学气相沉积还有其他应用，如：•PVD 技术可以用于硬质合金和工具的涂层，提高其耐磨性和耐腐蚀性。
•PVD 技术可以用于涂覆晶体管、太阳能电池和LED 等半导体器件上的金属膜，提高其电学性能。
•CVD 技术可以用于制造纳米材料，如碳纳米管和金纳米颗粒等。
•CVD 技术可以用于涂覆硬盘驱动器、汽车零部件和智能手机等电子设备上的防静电膜。
PVD和CVD技术都具有一些共同点和不同点。
共同点：•都是用于制备薄膜材料的技术•都需要使用真空设备•都可以在实验室和工业生产环境中使用不同点：•PVD技术是通过物理方式将源材料转化为薄膜，而CVD技术是通过化学反应将源材料转化为薄膜。
论述物理气相沉积和化学气相沉积的优缺点
论述物理气相沉积和化学气相沉积的优缺点物理气相沉积技术表示在真空条件下，采用物理方法，将材料源——固体或液体表面气化成气态原子、分子或部分电离成离子，并通过低压气体(或等离子体)过程，在基体表面沉积具有某种特殊功能的薄膜的技术。
物理气相沉积的主要方法有，真空蒸镀、溅射镀膜、电弧等离子体镀、离子镀膜，及分子束外延等。
发展到目前，物理气相沉积技术不仅可沉积金属膜、合金膜、还可以沉积化合物、陶瓷、半导体、聚合物膜等。
真空蒸镀基本原理是在真空条件下，使金属、金属合金或化合物蒸发，然后沉积在基体表面上，蒸发的方法常用电阻加热，高频感应加热，电子柬、激光束、离子束高能轰击镀料，使蒸发成气相，然后沉积在基体表面，历史上，真空蒸镀是PVD法中使用最早的技术。
溅射镀膜基本原理是充氩(Ar)气的真空条件下，使氩气进行辉光放电，这时氩(Ar)原子电离成氩离子(Ar+)，氩离子在电场力的作用下，加速轰击以镀料制作的阴极靶材，靶材会被溅射出来而沉积到工件表面。
如果采用直流辉光放电，称直流(Qc)溅射，射频(RF)辉光放电引起的称射频溅射。
磁控(M)辉光放电引起的称磁控溅射。
电弧等离子体镀膜基本原理是在真空条件下，用引弧针引弧，使真空金壁(阳极)和镀材(阴极)之间进行弧光放电，阴极表面快速移动着多个阴极弧斑，不断迅速蒸发甚至“异华”镀料，使之电离成以镀料为主要成分的电弧等离子体，并能迅速将镀料沉积于基体。
因为有多弧斑，所以也称多弧蒸发离化过程。
离子镀基本原理是在真空条件下，采用某种等离子体电离技术，使镀料原子部分电离成离子，同时产生许多高能量的中性原子，在被镀基体上加负偏压。
这样在深度负偏压的作用下，离子沉积于基体表面形成薄膜。
物理气相沉积技术基本原理可分三个工艺步骤：(1)镀料的气化：即使镀料蒸发，异华或被溅射，也就是通过镀料的气化源。
(2)镀料原子、分子或离子的迁移：由气化源供出原子、分子或离子经过碰撞后，产生多种反应。
纳米薄膜制备技术的方法和步骤详解
纳米薄膜制备技术的方法和步骤详解纳米薄膜制备技术是一种重要的材料制备方法，可用于制备具有纳米尺寸的薄膜材料。
纳米薄膜具有独特的物理和化学性质，被广泛应用于光电子学、能源存储、传感器等领域。
本文将详细介绍几种常用的纳米薄膜制备方法和相关的步骤。
1. 物理气相沉积法（PVD）物理气相沉积法是制备纳米薄膜的一种常用方法。
它利用高温或真空弧放电等方式将固体材料转化为蒸汽或离子形式，通过在衬底表面沉积形成薄膜。
该方法包括蒸发、溅射和激光烧结等技术，下面将介绍其中两种常用的物理气相沉积法。
- 蒸发法：将固体材料置于高温坩埚中，通过加热使其升华成蒸汽，然后沉积在预先清洁处理的衬底上。
蒸发法适用于制备高纯度、单晶和多晶材料的纳米薄膜。
- 溅射法：利用高能离子束轰击固体材料，使其表面物质脱离并形成蒸汽，然后沉积在衬底表面。
溅射法具有较高的原子密度和较好的原子堆积度，可用于制备复杂化合物或多元合金等纳米薄膜。
2. 化学气相沉积法（CVD）化学气相沉积法是使用气体反应来制备纳米薄膜的方法。
该方法通常在高温下进行，通过在反应气体中加入反应物质，并使其在衬底表面发生化学反应形成薄膜。
化学气相沉积法具有高产率、高纯度和较好的均匀性等优点，是制备大面积纳米薄膜的理想方法。
- 热CVD：在高温下进行反应，通过热分解或气相化学反应形成纳米薄膜。
此方法常用于制备二维材料如石墨烯等。
- 辅助CVD：加入辅助激发源如等离子体、激光或电弧等，以提供能量激活气体分子，使其发生化学反应形成纳米薄膜。
辅助CVD可以改善反应速率、增加产率和提高薄膜质量。
3. 溶液法溶液法是制备纳米薄膜的常用方法之一，适用于各种材料的制备。
具体步骤包括以下几个方面：- 溶液制备：将所需材料溶解在合适的溶剂中，形成可使溶液中纳米颗粒分散的溶液。
- 衬底处理：选择合适的衬底材料，并进行清洗和表面处理，以保证薄膜的附着和均匀性。
- 溶液沉积：将衬底浸入溶液中，控制溶液温度和浸泡时间，使纳米颗粒在衬底表面自发沉积。
论述物理气相沉积和化学气相沉积的优缺点
论述物理气相沉积和化学气相沉积的优缺点物理气相沉积技术表示在真空条件下，采用物理方法，将材料源——固体或液体表面气化成气态原子、分子或部分电离成离子，并通过低压气体(或等离子体)过程，在基体表面沉积具有某种特殊功能的薄膜的技术。
物理气相沉积的主要方法有，真空蒸镀、溅射镀膜、电弧等离子体镀、离子镀膜，及分子束外延等。
发展到目前，物理气相沉积技术不仅可沉积金属膜、合金膜、还可以沉积化合物、陶瓷、半导体、聚合物膜等。
真空蒸镀基本原理是在真空条件下，使金属、金属合金或化合物蒸发，然后沉积在基体表面上，蒸发的方法常用电阻加热，高频感应加热，电子柬、激光束、离子束高能轰击镀料，使蒸发成气相，然后沉积在基体表面，历史上，真空蒸镀是PVD法中使用最早的技术。
溅射镀膜基本原理是充氩(Ar)气的真空条件下，使氩气进行辉光放电，这时氩(Ar)原子电离成氩离子(Ar+)，氩离子在电场力的作用下，加速轰击以镀料制作的阴极靶材，靶材会被溅射出来而沉积到工件表面。
如果采用直流辉光放电，称直流(Qc)溅射，射频(RF)辉光放电引起的称射频溅射。
磁控(M)辉光放电引起的称磁控溅射。
电弧等离子体镀膜基本原理是在真空条件下，用引弧针引弧，使真空金壁(阳极)和镀材(阴极)之间进行弧光放电，阴极表面快速移动着多个阴极弧斑，不断迅速蒸发甚至“异华”镀料，使之电离成以镀料为主要成分的电弧等离子体，并能迅速将镀料沉积于基体。
因为有多弧斑，所以也称多弧蒸发离化过程。
离子镀基本原理是在真空条件下，采用某种等离子体电离技术，使镀料原子部分电离成离子，同时产生许多高能量的中性原子，在被镀基体上加负偏压。
这样在深度负偏压的作用下，离子沉积于基体表面形成薄膜。
物理气相沉积技术基本原理可分三个工艺步骤：(1)镀料的气化：即使镀料蒸发，异华或被溅射，也就是通过镀料的气化源。
(2)镀料原子、分子或离子的迁移：由气化源供出原子、分子或离子经过碰撞后，产生多种反应。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
论述物理气相沉积和化学气相沉积的优缺点
物理气相沉积技术表示在真空条件下，采用物理方法，将材料源——固体或液体表面气化成气态原子、分子或部分电离成离子，并通过低压气体(或等离子体)过程，在基体表面沉积具有某种特殊功能的薄膜的技术。
物理气相沉积的主要方法有，真空蒸镀、溅射镀膜、电弧等离子体镀、离子镀膜，及分子束外延等。
发展到目前，物理气相沉积技术不仅可沉积金属膜、合金膜、还可以沉积化合物、陶瓷、半导体、聚合物膜等。
真空蒸镀基本原理是在真空条件下，使金属、金属合金或化合物蒸发，然后沉积在基体表面上，蒸发的方法常用电阻加热，高频感应加热，电子柬、激光束、离子束高能轰击镀料，使蒸发成气相，然后沉积在基体表面，历史上，真空蒸镀是PVD法中使用最早的技术。
溅射镀膜基本原理是充氩(Ar)气的真空条件下，使氩气进行辉光放电，这时氩(Ar)原子电离成氩离子(Ar+)，氩离子在电场力的作用下，加速轰击以镀料制作的阴极靶材，靶材会被溅射出来而沉积到工件表面。
如果采用直流辉光放电，称直流(Qc)溅射，射频(RF)辉光放电引起的称射频溅射。
磁控(M)辉光放电引起的称磁控溅射。
电弧等离子体镀膜基本原理是在真空条件下，用引弧针引弧，使真空金壁(阳极)和镀材(阴极)之间进行弧光放电，阴极表面快速移动着多个阴极弧斑，不断迅速蒸发甚至“异华”镀料，使之电离成以镀料为主要成分的电弧等离子体，并能迅速将镀料沉积于基体。
因为有多弧斑，所以也称多弧蒸发离化过程。
离子镀基本原理是在真空条件下，采用某种等离子体电离技术，使镀料原子部分电离成离子，同时产生许多高能量的中性原子，在被镀基体上加负偏压。
这样在深度负偏压的作用下，离子沉积于基体表面形成薄膜。
物理气相沉积技术基本原理可分三个工艺步骤：
(1)镀料的气化：即使镀料蒸发，异华或被溅射，也就是通过镀料的气化源。
(2)镀料原子、分子或离子的迁移：由气化源供出原子、分子或离子经过碰撞后，产生多种反应。
(3)镀料原子、分子或离子在基体上沉积。
物理气相沉积技术工艺过程简单，对环境改善，无污染，耗材少，成膜均匀致密，与基体的结合力强。
该技术广泛应用于航空航天、电子、光学、机械、建筑、轻工、冶金、材料等领域，可制备具有耐磨、耐腐饰、装饰、导电、绝缘、光导、压电、磁性、润滑、超导等特性的膜层。
随着高科技及新兴工业发展，物理气相沉积技术出现了不少新的先进的亮点，如多弧离子镀与磁控溅射兼容技术，大型矩形长弧靶和溅射靶，非平衡磁控溅射靶，孪生靶技术，带状泡沫多弧沉积卷绕镀层技术，条状纤维织物卷绕镀层技术等，使用的镀层成套设备，向计算机全自动，大型化工业规模方向发展。
化学气相沉积是反应物质在气态条件下发生化学反应，生成固态物质沉积在加热的固态基体表面，进而制得固体材料的工艺技术。
它本质上属于原子范畴的气态传质过程。
现代科学和技术需要使用大量功能各异的无机新材料，这些功能材料必须是高纯的，或者是在高纯材料中有意地掺人某种杂质形成的掺杂材料。
但是，我们过去所熟悉的许多制备方法如高温熔炼、水溶液中沉淀和结晶等往往难以满足这些要求，也难以保证得到高纯度的产品。
因此，无机新材料的合成就成为现代材料科学中的主要课题。
化学气相沉积是近几十年发展起来的制备无机材料的新技术。
化学气相淀积法已经广泛用于提纯物质、研制新晶体、淀积各种单晶、多晶或玻璃态无机薄膜材料。
这些材料可以是氧化物、硫化物、氮化物、碳化物，也可以是III-V、II-IV、IV-VI族中的二元或多元的元素间化合物，而且它们的物理功能可以通过气相掺杂的淀积过程精确控制。
目前，化学气相
淀积已成为无机合成化学的一个新领域。
它的特点是：
1)在中温或高温下，通过气态的初始化合物之间的气相化学反应而形成固体物质沉积在基体上。
2)可以在常压或者真空条件下(负压“进行沉积、通常真空沉积膜层质量较好)。
3)采用等离子和激光辅助技术可以显著地促进化学反应，使沉积可在较低的温度下进行。
4)涂层的化学成分可以随气相组成的改变而变化，从而获得梯度沉积物或者得到混合镀层。
5)可以控制涂层的密度和涂层纯度。
6)绕镀件好。
可在复杂形状的基体上以及颗粒材料上镀膜。
适合涂覆各种复杂形状的工件。
由于它的绕镀性能好，所以可涂覆带有槽、沟、孔，甚至是盲孔的工件。
7)沉积层通常具有柱状晶体结构，不耐弯曲，但可通过各种技术对化学反应进行气相扰动，以改善其结构。
8)可以通过各种反应形成多种金属、合金、陶瓷和化合物涂层。
化学气相沉积所用的反应体系必须满足以下三个条件：
(1)在沉积温度下，反应物必须有足够高的蒸汽压。
假如反应物在室温下全部为气态，沉积
装置就比较简单；假如反应物在室温下挥发性很小，就需要对其加热，使其挥发，而且一般还要用运载气体把它带入反应室，这样反应源到反应室的管道也需要加热，以防止反应气体在管道中冷凝下来。
(2)反应的生成物，除了所需要的沉积物为固态薄膜外，其余都必须是气态。
(3)沉积薄膜的蒸汽压应足够低，以保证在整个沉积反应过程中，沉积的薄膜能维持在具有
一定温度的基体上。
基体材料在沉积温度下的蒸汽压也必须足够低。
化学气相沉积的优点：
(1)沉积成膜装置简单；
(2)与直接蒸发法相比，可在大大低于其熔点或分解温度的沉积温度下制造耐熔金属和各种
碳化物、氮化物、硼化物、硅化物和氧化物薄膜；
(3)成膜所需的反应源材料一般比较容易获得，而且制备通一种薄膜可以选用不同的化学反
应；有意识的改变和调节反应物的成分，又能方便的控制薄膜的成分和特性，因此灵活性较大；
(4)特别适用于在形状复杂的零件表面和内孔镀膜。
化学气相沉积的缺点：
(1)沉积速率不太高，一般在几～几百nm/min，不如蒸发和离子镀，甚至低于溅射镀膜；
(2)在不少场合下，参加沉积的反应源和反应后的余气易燃、易爆或有毒，因此需要采取防
止环境污染的措施；对设备来说，往往还有耐腐蚀的要求；
(3)基体需要局部或某一个表面沉积薄膜时很困难，不如PVD技术来得方便；
(4)即使采取了一些新的技术，CVD成膜时的工件温度仍然PVD高于技术，因此应用上受到
一定的限制。
