一建机电实务：工业机电工程项目安装技术(图例版)

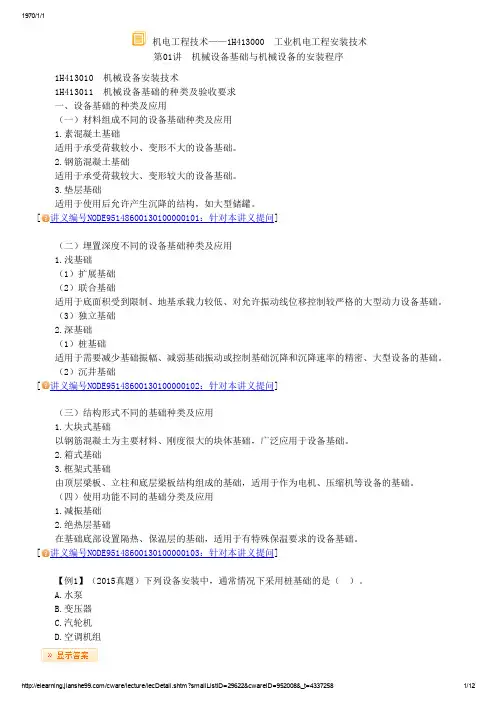

1H413000 工业机电工程项目安装技术1H413010 机械设备安装技术1H413011 机械设备种类及应用1、材料组成：素混凝土基础钢筋混凝土基础垫层基础（大型储罐，允许沉降）2、埋置深度：1）浅基础：扩展基础联合基础独立基础2）深基础：桩基础（预制桩灌制桩）沉井基础3、结构形式：大块式基础箱式基础框架式基础4、使用功能：减震基础隔热层基础桩基础沉井基础1H413012 机械设备基础验收1、强度验收：混凝土配合比混凝土养护混凝土强度（基础施工单位出具证明文件）回弹法钻芯法（有检验资质的工程检测单位进行强度复测）重锤预压强度试验，预压沉降详细记录（重要设备基础）2、位置和几何尺寸验收：GB50204 《混凝土结构工程施工质量验收规范》3、预埋地脚螺栓验收：预埋预留孔T形地脚螺栓4、设备基础质量通病1）设备基础上平面标高超差；2）预埋地脚螺栓位置、标高及露出基础长度超差；3）预留地脚螺栓孔深度超差（过浅），地脚螺栓无法正确埋设。

1H413013 机械设备安装程序1、设备开箱检查：总承包方、业主、供货商（设备装箱清单、设备技术文件）2、基础放线设备布置图&测量控制网设备安装的基准线&基准点永久性中心线标版&永久性标高基准点3、设备基础检查验收4、垫铁设置（调节安装水平度和标高，将设备重量均匀传递到基础，增加设备稳定性）1）垫铁与设备基础之间接触良好；2）每个地脚螺栓旁至少一组垫铁，放在靠近地脚螺栓和底座主要受力部位下方；3）设备底座有接缝处的两侧各安放一组垫铁；4）相邻两组垫铁间距500-1000mm；5）每组垫铁块数不超过5块，厚的在下，薄的在上，最薄不小于2mm；6）垫铁端面露出设备底面边缘：平垫铁10-30mm；斜垫铁10-50mm；7）垫铁组深入设备底座底面长度超过设备地脚螺栓的中心；8）初铸铁外，调完用定位焊焊牢。

5、设备吊装就位6、安装精度调整与检测7、设备固定于灌浆（一次灌浆&二次灌浆）8、零部件装配9、润滑与设备加油10、设备试运转11、设备验收1H413014 机械设备安装方法1、机械设备安装分类：整体机械设备安装解体式机械设备安装2、机械设备典型零部件安装：齿轮系统装配及变速器安装、滑动/滚动轴承安装、联轴节安装、螺栓连接件热装配、液压/气动元件安装、设备管路安装3、机械设备固定方式1）地脚螺栓：固定、活动、胀锚、粘连2）垫铁：平垫铁、斜垫铁、开孔垫铁、开口垫铁、钩头成对斜垫铁、调整垫铁等；垫铁施工方法：无垫铁施工方法、坐浆法4、设备基础灌浆方法及要求一次灌浆：设备粗找正后，对地脚螺栓孔进行的灌浆；细石混凝土，强度比地坪高一级二次灌浆：设备精找正后，对设备底座和基础间进行的灌浆；不得小于25mm灌浆料：细石混凝土、无收缩混凝土、微膨胀混凝土、环氧砂浆、其他灌浆料（如CGM高效无收缩灌浆料、RG早强微胀二次灌浆料）外模板：灌浆前铺设，至设备外边缘不得小于60mm，模板拆除后，进行抹面处理5、设备安装新技术1）激光对中技术/检测技术：电站施工广泛应用；2）大型设备吊装采用计算机控制的液压同步提升技术和无线遥控液压同步技术：上海东方明珠电视塔钢天线、超大型龙门吊整体提升、石化厂火炬安装等工程3）早强、高强二次灌浆技术4）设备模块化集成技术5）机电液计一体化测控技术6）管路管线综合布置技术1H413015 机械设备安装精度控制要求1、机械设备安装精度1）各独立设备之间的位置精度2）单台设备制造精度3）整台（套）设备运行精度2、影响设备安装精度的因素1）基础施工质量2）垫铁、地脚螺栓安装质量3）设备测量基准的选择4）散装设备的装配精度5）测量器具选择6）设备制造精度7）环境影响8）操作者技术水平及操作误差3、安装精度控制方法：人机料法环调整法、修配法设备安装允许偏差方向：抵消重量/运转作用力/零部件磨损/摩擦面油膜1H413020 电气工程安装技术1H413021 成套配电装置安装技术1、成套配电装置检查和验收要求1）油漆完整，外壳无变形和损伤2）设备器材型号规格符合设计要求3）技术文件齐全4）柜体几何尺寸符合设计要求配电柜绝缘瓷瓶2、成套配电装置安装前建筑工程应具备的条件1）屋顶、楼板施工完毕，不得渗漏2）预埋件和预留孔符合设计要求，预埋件牢固3）可能损坏已安装设备或安装后不能在进行的装饰工作全部结束4）混凝土基础、构支架强度刚度合格，设备支架焊接质量符合要求5）基坑已回填夯实3、成套配电装置柜体安装要求1）型钢顶部应高出抹平地面：10mm2）柜、屏、箱、盘安装垂直度允许误差：1.5‰相互间接缝不应大于：2mm成列盘面偏差不大于：5mm3）逐台找平找正，柜间间隙调整为：1mm4）每台柜均单独与基础型钢做接地（PE）或接零（PEN）连接4、成套配电装置检查调试要求1）成套电柜机械闭锁、电气闭锁动作准确可靠；动/静触头中心线一致，触头接触紧密二次回路辅助开关切换接点动作准确、接触可靠柜内照明齐全2）抽屉式电柜抽屉推拉灵活，可替换机械/电气联锁动作准确可靠，断路器分闸后隔离触头才分开抽屉、柜体间二次回路连接插件接触良好抽屉、柜体间接触及柜体、框架接地良好3）手车式电柜“五防一通”：防火、防水、防漏、防雨、防小动物，保持通风手车推拉灵活，可替换动触头顶部与静触头底部间隙符合要求手车、柜体间二次回路连接插件接触良好安全隔离板开启灵活，电缆位置不妨碍手车进出手车柜体间的接地触头接触紧密，当手车推入柜内是，接地触头比主触头先接触，当手车拉出时，接地触头比主触头后接触。

1H413022 输配电线路施工方法1、一般程序：勘测定位、基础施工、杆塔组立、放线施工、导线连接、竣工验收检查2、输配电线路施工要求1）勘测定位：避开跨越物，取直线，确定重要的转角杆、杆距、杆型。

2）基础施工：电杆基础：现浇混凝土基础、装配式基础、桩式基础、岩石基础。

3）杆塔组立：常使用的工具（钢丝绳、白棕绳、超重滑车、起重工具）整体立杆：横担、杆顶支座预组装电杆与中心线偏差50mm内转角器调整杆身填土300mm夯实一次，两侧交替进行铁塔组立：整体组立法（倒落式人字抱杆法、座腿式人字抱杆法）分解组立法（内、外拉线抱杆分解组塔、倒装组塔）主要采用铁塔采用螺栓连接内拉线抱杆分解组塔外拉线抱杆分解组塔4）放线施工：线盘架设、放线要求（铝线、钢芯铝线每根电杆横担预挂3只开口滑轮）5）导线连接每根导线在每一个档距内只准有一个接头接头处的机械强度不低于导线自身强度的90%，电阻不超过同长导线电阻的1.2倍耐张杆、分支杆等处的跳连线采用T形线架和并沟为线夹连接架空线连接方法（钳压连接、液压连接、爆压连接）6）竣工验收检查：冲击合闸3次，无问题后投入使用。

1H413023 电气工程防雷与接地装置安装要求阀式避雷器排气式避雷器1、避雷线和接地装置1）500kV及以上双避雷线输电线路越高，保护角越小（有时小于20°）山区高雷区甚至可以采用负保护角2）220-330kV 双避雷线保护角20°-30°3）110kV 单避雷线雷电强烈地区采用双避雷线，雷电轻微地区可不设避雷线，但应设自动合闸4）35 kV及以下不设避雷线但塔杆应逐基接地2、接地级选用与质检1）接地极选用金属接地极（镀锌角钢、镀锌钢管、铜棒、铜板等金属材料）非金属接地极（导电能力优越的非金属材料）离子接地极（电解离子接地系统或中空接地系统）降阻剂（化学降阻剂&物理降阻剂）防雷与接地装置降阻剂3、接地极的安装要求1）金属接地极接地沟：沟中心与建筑物的基础距离不小于2m独立避雷针的接地装置与重复接地之间距离不小于3m接地极应远离由于高温影响（如烟道）是土壤电阻率升高的地方接地极：水平接地极&垂直接地极接地极间距不小于5m，顶部埋设深度距地面不小于0.6m 2）接地模块接地模块间距不小于模块长度的3-5倍，模块顶面埋深不小于0.6m 3）离子接地系统埋深一般为3-4m，有条件的用钻机施工4）降阻剂包裹厚度30mm以上，垂直极灌降阻剂直径130-200mm，水平沟150-100mm（扁钢竖放）4、接地线的辐射要求接地线：绝缘铜芯/铝芯导线、扁钢、圆钢等接地电阻测量:电流表、电压表、接地电阻测量仪1H413024 变压器安装技术1、变压器二次搬运、吊装、就位1）吊装时平衡上升，核对高、低压侧方向2）气体继电器变压器1-1.5%坡度，高的一侧在油枕方向3）充氮气/干燥空气运输的变压器，应有压力监视和补充装置，气体压力0.01-0.03MPa 4）干式变压器应有防雨、防潮措施2、吊芯检查及干燥1）吊芯检查：放油、吊铁心、检查铁心变压器吊芯检查2）变压器干燥加热装置：电加热（油箱铁损法、铜损法、热油法）小型电力变压器（热风法、红外线法）排潮装置：真空法（箱壁变形不超过壁厚两倍）、自然通风法、机械通风法、滤油法控制和保护装置：加热、排潮及变压器本身的操作、测量和保护设施3、变压器试验1）极性和组别测量：直流感应法、交流电压法2）直流电阻测量：电桥法、电压降法3）变压器变比测量：电压表测量高、低压绕组的端电压之比4）绝缘电阻测量：高压（2500v摇表）、低压（500v摇表）5）绝缘油测量：击穿电压试验6）交流耐压试验：发现局部缺陷，大容量变压器静置12h，10kv以下5h1H413025 旋转电机安装技术1、异步电动机质检1）开箱检查2）外观检查外观完好无损伤；铁芯、转子、轴颈无锈蚀；附件无损伤；细长型转子电动机，定期盘动转子，以防止轴变形3）抽芯检查出厂期限超制造厂保证期限无保证期限的出场日期超1年外观检查、电气试验质量可疑开启式电动机经端部检查可疑4）抽转子检查2、电动机干燥与安装1）电动机干燥2）电动机安装混凝土浇筑；重量超1t可用钢筋混凝土浇筑传动装置校正：皮带传动、联轴器传动、齿轮传动3、电动机附属装置安装1）过流和短路保护装置、单相接地保护、差动保护和低电压保护装置2）保护元件：热元件（1.1-1.25倍）；熔丝（1.5-2.5倍）3）启动方式绕线式（转子串联电阻或频敏变阻器以减小定子电流）鼠笼式（直接全压启动、降压启动）1H413030 管道工程安装技术1H413031 工业管道安装程序工业管道是指工业生产中输送介质和为生产服务的管道。

1、管道的组成：管道组成件&管道支承件用以输送、分配、混合、分离、排放、计量、控制或制止流体流动1）管道组成件：用于连接或装配管道的元件，包括管子、管件、法兰、垫片、紧固件、阀门、膨胀接头、挠性街头、耐压软管、疏水器、过滤器和分离器等疏水器：阻止蒸汽通过，排出凝液，起气液分离作用，保持运行蒸汽管中不带水；分离器：把混合的物质分离成两种或两种以上不同的物质。
