80开关工作原理详解
80开关工作原理详解解析
1996年技工学校井下电钳专业毕业后,进入煤矿从事防爆低压电器设备的维修工作,至今已有16年了。
16年来,从一个什么也不懂的新工人,到现在熟练掌握了各种防爆设备的原理结构以及常见故障的维修。
这期间,走了不少的弯路。
每当我遇到疑难问题,想从书上找到答案的时候,却找不到关于维修防爆开关的图书,而网上的资料也是少之又少。
只能抱着产品说明书、原理图、再结合其他的电工类图书对遇见的故障进行分析、解决。
为了让在煤矿工作的电工朋友们,尤其是新进入煤矿的电工朋友,尽快的了解防爆磁力启动器以及其他防爆设备的原理、结构、用途和常见的故障与维修。
我将这16年来学习到的关于防爆电器的知识以及在工作中总结的维修经验与技巧在这里与整理出一套教程《防爆磁力启动器原理与维修》与大家分享。
我计划这套教程从简单的80防爆开关开始讲、然后讲解80N、照明综保、煤电钻综保、低压馈电开关、QJZ系列智能型开关、各种组合开关和移动变电站的高低压馈电开关。
目前考虑是这些,以后根据情况可能还会增加。
这将是一个漫长的过程,所以也请你耐心的等候,没事就来看看。
这套教程会不断的更新……总目录34510、矿用隔爆型移动变电站原理与维修11、对《煤矿电器原理与维修》系列教程编写的一次总结煤矿防爆开关简述【2011年12月14日】最近几天比较忙,所以没能及时的更新帖子,让大家久等了。
那么现在就开讲吧。
从哪里开始呢?就从防爆开关的作用开始吧。
我想可能很多坛友都知道防爆开关的作用,但是我还是要讲一下的。
因为我刚开始参加工作的时候,很长一段时间,都不知道这些防爆开关的具体用途。
每天都在修开关,学习这些开关的原理、结构、维修方法。
但是就是不知道它们是做什么用的。
因为我不下井。
防爆开关的用途防爆开关的作用,就像我们家里的开关用来开灯、关电灯一样。
主要用于接通与断开井下用电设备的电源,像耙装机电机、绞车电机、皮带机电机等。
有的坛友疑惑了,我们家里的开关这么小,而这里的开关怎么这么大,还有个笨重的外壳?家里的开关只有一对触点,而这个开关里面怎么这么多原件?我们知道,煤矿井下经常会有瓦斯涌出,瓦斯属于易燃气体,当瓦斯的浓度在5%~16% 且氧气浓度达到12%以上,在这样的环境中,万一出现明火,就会引起爆炸。
煤矿防爆80开关电路图及原理
一、起动前的准备工作:A :使用本体按扭起动,首先将本体上的远近扭子开关打在近控位,然后把接线腔的 2 线、9线分别接地。
B :使用远方控制时,将本体上的远近扭子开关打在远控位,拆除接线腔内的 2 线与地的连接。
9 线保持接地。
二、工作原理:闭合隔离开关GK控变TB经保险RD获得电源,二次36V输出,电动机综合保护器得电,33线对电路作绝缘检测,若无漏电4、3接点闭合。
允许开关起动。
1 、近控时起动过程:按下起动按扭近QA后,接触器线圈1、线圈3得直流电吸合。
回路如下:TB— 4—保护器(4、3)—D1—线圈1 —C1—线圈3 —D4 — 6—近TA —近QA-近一2—地一地一9—TB接触器触点C闭合,开关起动。
C1打开(把线圈2、线圈4接入控制回路),C2闭合(当远QA断开时作控制通路),C3断开(切断绝缘检测电路与主回路的连接,防止高压进入保护电路),C4闭合(允许联锁开关起动)。
2、自保、维持过程:开关起动后自保接点C2的闭合、大电流起动接点C1的打开,开关处于自保和小电流维持吸合状态。
[回路:TB — 4—保护器(4、3)—D1—线圈1 —线圈2—线圈4—线圈3—D4-6—近TA—C2-2—地一地一9—TB]。
3、停需要停止:止时,按下近TA切断控制回路电流通路即可。
[C1、C3闭合,C2 C4打开,做好下次起动准备] 。
提示远控起动时:按下远QA回路如下:T — 4 —保护器(4、3)—D1—线圈1 —C1—线圈3 —6—近TA-1 (此时远、近选择在远的位置)一远QA-远TA —地一地一9—TB远控自保、维持过程:回路:TB — 4—保护器(4、3)—D1—线圈1 —线圈2—线圈4—线圈3 —D4 —近TA- C2- 2—TA-地一地一9—TB。
远控停止:按下远TA或近TA都可以切断控制回路电流通路。
三、电路划分:开关电路可划分为主回路,控制回路,保护回路。
1 、主回路,:我们把图中供电动机M转动的动力电路称主回路。
煤矿井下80开关原理介绍(井工程)
我们介绍QBZ-80、120、225三种(即QBZ-80、QBZ-120、QBZ-225)防爆磁力启动器原理与维修。
因为这三种开关虽然型号不同,但是他们的大致结构及工作原理是相同的,只是他们可以控制的设备容量不同。
QBZ-80最大可以控制额定电流80A的设备、QBZ-120最大可以控制额定电流120A的设备。
就像大人与小孩,虽然他们的力气不一样,大人可以搬起更重的东西,小孩只能搬比较轻的东西。
但是内部器官以及外部特征都是一样的。
首先,说一下型号的含义:QBZ-80/1140(660) 、QBZ-120/660(380) 这是常见的磁力启动器的型号全称,那么这些型号是什么意思哪?我们通过这些型号可以获得哪些信息哪?Q:启动器B:隔爆型Z:真空(是指使用的是真空接触器,而不是整个开关内部是真空的哟!稍后将详细讲解真空接触器)80:额定电流80A (最大可以控制额定电流是80A的设备、120、225等数字是相同的含义)1140(660):额定电压1140V或660V)(可以控制额定电压是1140V或660V的设备,需要通过调整接线,稍后详解)开关的外部结构及功能上面这张图片,就是常见的80开关,不同厂家生产的开关,可能在外形及内部结构上,稍稍有一点点差别。
但是万变不离其宗,你学完了这个教程,它再变,你也知道怎么回事。
按照图上指示的各部件的名称,我们一一讲解。
1、接线腔:打开这个盖子,你就会看到里面有6个大接线柱和几个小接线柱,六个大接线柱有三个是进电源的,另外三个是接负载的。
几个小接线柱是接远程控制线的。
2、电源进线喇叭口:电源电缆线通过这个喇叭口,进入接线腔内,接在电源接线柱上。
在电源喇嘛口的对面还有一个喇叭口(就是上图中没有标注的那个大喇叭口),他是方便两台开关,进行电源并联时使用的。
如果还有一台开关需要电源,就可以从这台开关的电源接线柱上引出去。
3、负载线喇叭口:通过这个喇叭口,将开关腔内的负载接线柱与电机接线柱4、远程控制线喇叭口:接远程控制按钮或两台开关联机时通过此喇叭口与开关内的小接线柱连接喇叭口结构:喇叭口内有密封胶圈、金属挡环和挡板。
QBZ-80开关原理图详解
QBZ-80开关原理图详解本帖是《防爆开关原理与维修教程》其中之一,欢迎阅读教程全部内容:图一QBZ-80、120、225内部结构图图二QBZ-80、120、225原理图上面两张图是QBZ-80、120、225开关的内部结构和电气原理图。
也就是实物与原理图的对照。
其中的核心部件,就是真空接触器。
它起到接通与断开主回路的作用。
开关内部的大部分元件,都是为了控制真空接触器触点的接通与断开而工作的。
现在,我们由简至繁的来分析这个电路。
图三大家看一下上面两个电路。
左边的是一个真空接触器控制一个电动机,右边是一个开关控制一盏灯。
原理都是一样:右边的电路中,开关闭合,灯亮。
断开,灯灭。
左边的电路中,接触器KM 的触点闭合,电动机得电旋转。
接触器断开,电动机断电停止旋转。
我们都知道,右边电灯电路中的开关,是通过手动来控制。
那么左边的真空接触器是如何工作的哪?再看下图:作,从而带动真空管内的触点动作(如图五)。
现在,问题又指向了如何给电磁铁线圈通电。
图六图七QBZ-80开关按钮结构图图六是一个最简答的让真空接触器吸合的原理图,只要按下按钮SB1,真空接触器就会吸合。
但是QBZ-80开关里用的按钮不像家里控制灯的开关一样。
QBZ-80开关里的按钮你按下去的时候,按钮上的接通,只要你一松手,按钮就又断开了(如图七)。
那如何才能让接触器长时间吸合哪?图八原理图八很好的解决了这个问题。
对比发现,图八比图七多了一对触点KM。
这对触点就是图五中的辅助触点,当按下按钮SB1时,线圈得电,衔铁在带动真空管内触点闭合的同时,也带动了辅助触点中的常开点KM闭合。
这是,即使你松开了按钮,由于辅助触点闭合了,为吸合线圈提供了通路,线圈也会维持吸合。
这时,电流流过的途径如图九中箭头所示。
图九图八中的原理图很好的解决了按钮松开后,吸合线圈断电的问题。
但是你想过没有,现在线圈吸合之后,能够维持住了,我们应该怎样把它停下来哪?图十接触器控制原理图再对比一下,发现图十比图八又多了一个元件,按钮SB2。
80开关_带图示解读
好了,今天就说这些吧,下次将开始讲80开关的原理……这一节我们介绍QBZ-80、120、225三种(即QBZ-80、QBZ-120、QBZ-225)防爆磁力启动器原理与维修。
因为这三种开关虽然型号不同,但是他们的大致结构及工作原理是相同的,只是他们可以控制的设备容量不同。
QBZ-80最大可以控制额定电流80A的设备、QBZ-120最大可以控制额定电流120A的设备。
就像大人与小孩,虽然他们的力气不一样,大人可以搬起更重的东西,小孩只能搬比较轻的东西。
但是内部器官以及外部特征都是一样的。
首先,说一下型号的含义:QBZ-80/1140(660) 、QBZ-120/660(380) 这是常见的磁力启动器的型号全称,那么这些型号是什么意思哪?我们通过这些型号可以获得哪些信息哪?Q:启动器B:隔爆型Z:真空(是指使用的是真空接触器,而不是整个开关内部是真空的哟!稍后将详细讲解真空接触器)80:额定电流80A (最大可以控制额定电流是80A的设备、120、225等数字是相同的含义)1140(660):额定电压1140V或660V)(可以控制额定电压是1140V或660V的设备,需要通过调整接线,稍后详解)开关的外部结构及功能上面这张图片,就是常见的80开关,不同厂家生产的开关,可能在外形及内部结构上,稍稍有一点点差别。
但是万变不离其宗,你学完了这个教程,它再变,你也知道怎么回事。
按照图上指示的各部件的名称,我们一一讲解。
1、接线腔:打开这个盖子,你就会看到里面有6个大接线柱和几个小接线柱,六个大接线柱有三个是进电源的,另外三个是接负载的。
几个小接线柱是接远程控制线的。
2、电源进线喇叭口:电源电缆线通过这个喇叭口,进入接线腔内,接在电源接线柱上。
在电源喇嘛口的对面还有一个喇叭口(就是上图中没有标注的那个大喇叭口),他是方便两台开关,进行电源并联时使用的。
如果还有一台开关需要电源,就可以从这台开关的电源接线柱上引出去。
煤矿防爆80开关电路图及原理
一、起动前的准备工作:A:使用本体按扭起动,首先将本体上的远近扭子开关打在近控位,然后把接线腔的2线、9线分别接地。
B:使用远方控制时,将本体上的远近扭子开关打在远控位,拆除接线腔内的2线与地的连接。
9线保持接地。
二、工作原理:闭合隔离开关GK,控变TB经保险RD获得电源,二次36V输出,电动机综合保护器得电,33线对电路作绝缘检测,若无漏电4、3接点闭合。
允许开关起动。
1、近控时起动过程:按下起动按扭近QA后,接触器线圈1、线圈3得直流电吸合。
回路如下:TB—4—保护器(4、3)—D1—线圈1—C1—线圈3—D4—6—近TA—近QA—近—2—地—地—9—TB。
接触器触点C闭合,开关起动。
C1打开(把线圈2、线圈4接入控制回路),C2闭合(当远QA断开时作控制通路),C3断开(切断绝缘检测电路与主回路的连接,防止高压进入保护电路),C4闭合(允许联锁开关起动)。
2、自保、维持过程:开关起动后自保接点C2的闭合、大电流起动接点C1的打开,开关处于自保和小电流维持吸合状态。
[回路:TB—4—保护器(4、3)—D1—线圈1—线圈2—线圈4—线圈3—D4—6—近TA—C2—2—地—地—9—TB]。
3、停止:需要停止时,按下近TA切断控制回路电流通路即可。
[C1、C3闭合,C2、C4打开,做好下次起动准备]。
提示远控起动时:按下远QA回路如下:TB—4 —保护器(4、3)—D1—线圈1—C1—线圈3—6—近TA—1(此时远、近选择在远的位置)—远QA—远TA—地—地—9—TB远控自保、维持过程:回路:TB—4—保护器(4、3)—D1—线圈1—线圈2—线圈4—线圈3—D4—近TA—C2—2—TA—地—地—9—TB。
远控停止:按下远TA或近TA都可以切断控制回路电流通路。
三、电路划分:开关电路可划分为主回路,控制回路,保护回路。
1、主回路,:我们把图中供电动机M转动的动力电路称主回路。
主回路从电源接线柱X1、X2、X3→换向刀闸GK→接触器C→负荷侧接线柱D1、D2、D3。
QBZ-80N开关原理详解
QBZ-80开关的原理与维修讲完啦,我们现在讲QBZ-80N开关。
这两种开关在型号上,只差了一个N字,那么这个N字代表什么意思哪。
N:代表可逆。
即80N开关可以方便的使所控制的电机正转和反转。
举个例子:上图中的绞车,是在上山的时候牵引矿车常用的设备。
当牵引矿车上坡时,电机要正转。
当下放矿车时,电机要反转。
电机正转与反转是通过换相实现的。
如上图,左图,假如电机按照U、V、W的相续接线电机正转,那么,你只要随便调换两根线的位置如V、U、W进行接线,电机就会反转。
当然,我们不可能每改变一次电机的旋转方向,就到电机接线柱上去改接线,这也太麻烦了。
我们是通过两个接触器的切换来实现电机的正反转的。
上图中,当KM1吸合时,L1与U相连,L2与V相连、L3与W相连。
当KM2吸合时,L1变为与W相连、L2不变,还是与V相连,L3变为与U相连。
这就相当于改变了U与W的接线位置。
从而改变了电机的旋转方向。
这就是80N开关的换相原理,他主要应用于控制需要频繁改变电机旋转方向的设备。
对于不经常改变电机旋转方向的设备,当偶尔需要改变一下旋转方向时,可以使用80、120等开关的隔离换向开关进行换向。
QBZ-80N开关原理在上一贴,我们讲了QBZ-80N开关主电路换相的原理:这一贴,我们来讲控制电路:第一张图是QNZ-80N开关的原理图,第二张图是一个开关的本体,第三张是一个双联控制按钮。
主回路中的ZC、FC 接触器换相的原理,上一贴已经讲了,这里不再赘述。
HK是隔离开关,JDB-80电动机综合保护器与RC阻容保护等原理都与前几贴讲的80开关的原理是一样的,在这里也不讲了。
说说控制电路:第一张图中,上半部分,是80N开关内部的原理,右下角是远控双联按钮的内部原理图。
由于80N开关本身不带控制控制按钮,所以使用的时候,必须接远控按钮。
接线方法如图中的线号所标示的一样,开关的1#与按钮的1# 、2#与2#、3#与3#、4#与4#分别连接。
QBZ-80开关原理图详解
QBZ-80、120、225开关原理与维修教程图一 QBZ-80、120、225内部结构图图二 QBZ-80、120、225原理图上面两张图就是QBZ-80、120、225开关得内部结构与电气原理图。
也就就是实物与原理图得对照。
其中得核心部件,就就是真空接触器。
它起到接通与断开主回路得作用。
开关内部得大部分元件,都就是为了控制真空接触器触点得接通与断开而工作得。
现在,我们由简至繁得来分析这个电路。
图三大家瞧一下上面两个电路。
左边得就是一个真空接触器控制一个电动机,右边就是一个开关控制一盏灯。
原理都就是一样:右边得电路中,开关闭合,灯亮。
断开,灯灭。
左边得电路中,接触器KM得触点闭合,电动机得电旋转。
接触器断开,电动机断电停止旋转。
我们都知道,右边电灯电路中得开关,就是通过手动来控制。
那么左边得真空接触器就是如何工作得哪?再瞧下图:图四图五真空接触器结构图图四得那个白方框,她代表得就是真空接触器得线圈。
线圈实质上就就是一个电磁铁,给电磁铁通上电,电磁铁产生磁力,使真空接触器上得衔铁动作,从而带动真空管内得触点动作(如图五)。
现在,问题又指向了如何给电磁铁线圈通电。
图六图七 QBZ-80开关按钮结构图图六就是一个最简答得让真空接触器吸合得原理图,只要按下按钮SB1,真空接触器就会吸合。
但就是QBZ-80开关里用得按钮不像家里控制灯得开关一样。
QBZ-80开关里得按钮您按下去得时候,按钮上得接通,只要您一松手,按钮就又断开了(如图七)。
那如何才能让接触器长时间吸合哪?图八原理图八很好得解决了这个问题。
对比发现,图八比图七多了一对触点KM。
这对触点就就是图五中得辅助触点,当按下按钮SB1时,线圈得电,衔铁在带动真空管内触点闭合得同时,也带动了辅助触点中得常开点KM闭合。
这就是,即使您松开了按钮,由于辅助触点闭合了,为吸合线圈提供了通路,线圈也会维持吸合。
这时,电流流过得途径如图九中箭头所示。
图九图八中得原理图很好得解决了按钮松开后,吸合线圈断电得问题。
80开关
(380V 7KΩ; 660V 22KΩ ; 1140V 40KΩ)
电源 指示灯 亮,3、 4接通。 综保指 示灯亮, 准备启 动……
当按下启动 按钮QA时, 中间继电器 KC得电,形 成通路,吸 合……
当按下启动 按钮QA时, 中间继电器 KC得电,形 成通路,吸 合……
中间继电器KC的触 点: KC4断开 KC1闭合自保 KC2闭合指示灯亮 KC3闭合 给整流桥供电
电工培训 (一)80开关的原理
主讲人
周继领 2014-3-4
目前,我矿井下的磁力启动器(80、120 开关)有多个品牌的,虽然品牌不同,但其工 作原理是一样的,只要你对一种开关能熟练掌 握,对其他品牌的产品也能触类旁通。我矿开 关多数是容力达公司生产的,下面以容力达开 关为例,说明其工作原理。
控制变压 器36V 换向开关
KC2闭合 指示灯亮
KC3闭合 给整流桥供 电,使KM直 流吸力线圈 得电吸合, KM的主触点 吸合,同时 辅助触点动 作,使得: KM4断开 KM1闭合 KM2闭合 KM3断开
KM3断开, 直流电磁铁 四个线圈同 时工作,小 电流维持吸 合状态。
这电机 停止工作, 按下TA按钮, KC断电,整 流桥断电, KM主触点在 弹簧的作用 下断开。
电动机停止
磁力启动器常见问题
• 1.按启动按钮不能吸合(原因:按钮接触 不好、无36V电源、整流桥损坏、接触器线 圈坏、JDB的漏电闭锁动作等) • 2.吸合后不能自保 (原因:自保触点及 接线、电压过低、综合损坏等。) • 3.使用中出现跳闸(整定值过低、过负荷、 电机缺相、对溜子时频繁启动等)
容易损坏的部件及原因
• 1.吸力线圈烧坏,原因大多是常闭触 点吸合后不能断开。 • 2.JDB损坏,停电后33#线瞬间闭合, 电动机断电后的感应过电压冲击综保。 (33#应该延时闭合,保护插件) • 3.换向开关,使用频繁造成某相线接 触虚。
QBZ-80开关原理详解、故障排除
上一贴我们讲了80开关的最基本的电路。
也就是去除所有的附件电路后的本地控制。
这样贴我们讲一下远程控制电路,他是附加电路的一部分。
一个开关要想有较多的功能,就必须在基本的电路上添加其它线路。
弄清楚了基本的电路之后,就比较好理解附加电路的功能了。
有时候,80开关多安放的位置,并不适合操作者操作。
为了方便操作,我们外接一个控制按钮放在操作者附近。
这就是远程控制。
下图是远程控制原理图:图 15 80开关远控接线图图 16图15与上一贴的图13比较一下,其主要区别就是方框中标出的部分,多了一个1号线和一个开挂K。
他们两个就是为远程控制而设置的。
在图13中,我们把开关K用蓝线短接了,并擦除了1号线,同时将2号线和9号线也用蓝线短接了。
主要是便于分析。
在实际使用中,近控的时(即使用开关本身的按钮控制),是把开关K打到合的位置,2号线和9号线分别接地(开关外壳)或者用导线相连后再接地。
也就等效于图13中用蓝线短接了。
图15中,红色框中是远控按钮(实物如图16), 3根蓝线线为连接线远控时:开关K打到分的位置,这样就切断了开关本身的启动按钮回路,防止别人误操作。
开关的1、2、9号线分别与远控按钮的1、2、9号线相连。
如图15。
其控制回路为:按下远程启动按钮:36V电源4端——ZJ线圈——本机停止按钮SB2——SB1——1#线——远控启动按钮SB2——远控停止按钮SB1——9#端子至电源另一端。
线圈ZJ得电吸合。
使中间继电器的触点闭合,从而使真空接触的的线圈的电。
其线圈回路为:36V 电源4端——真空接触器线圈——ZJ1——电源另一端9#。
真空接触器吸合后,带动主触点和辅助触点KM2闭合。
松开远程启动按钮SB1后,由于KM2已经闭合,为中间继电器的线圈ZJ维持吸合提供了回路,其回路为:36V电源4端——ZJ线圈——本机停止按钮SB2——KM2——2#线——远程停止按钮SB1——9#端子至电源另一端。
当需要停止时,按下远程或本机的任何一个停止按钮,都可以断开了中间继电器吸合线圈ZJ的回路,ZJ释放,中间继电器触点ZJ1断开,切断了真空接触器线圈的回路。
80开关-可逆-三联按钮-远近控--原理详解.
80开关原理详解图一QBZ-80、120、225内部结构图二 QBZ-80、120、225原理图上面两张图是QBZ-80、120、225开关的内部结构和电气原理图。
也就是实物与原理图的对照。
其中的核心部件,就是真空接触器。
它起到接通与断开主回路的作用。
开关内部的大部分元件,都是为了控制真空接触器触点的接通断开而工作的。
大家看一下上面两个电路。
左边的是一个真空接触器控制一个电动机,右边是一个开关控制一盏灯。
原理都是一样:右边的电路中,开关闭合,灯亮。
断开,灯灭。
左边的电路中,接触器KM的触点闭合,电动机得电旋转。
接触器断再看下图:图四图五真空接触器结构图图六图四的那个白方框,他代表的是真空接触器的线圈。
线圈实质上就是一个电磁铁,给电磁铁通上电,电磁铁产生磁力,使真空接触器上的衔铁动作,从而带动真空管内的触点动作(如图五)。
图八图七QBZ-80开关按钮结构图图六是一个最简答的让真空接触器吸合的原理图,只要按下按钮SB1,真空接触器就会吸合。
但是QBZ-80开关里用的按钮不像家里控制灯的开关一样。
QBZ-80开关里的按钮你按下去的时候,按钮上的接通,只要你一松手,按钮就又断开了(如图七)。
图八比图七多了一对触点KM。
这对触点就是图五中的辅助触点,当按下按钮SB1时,线圈得电,衔铁在带动真空管内触点闭合的同时,也带动了辅助触点中的常开点KM闭合。
这时,即使你松开了按钮,由于辅助触点闭合了,为吸合线圈提供了通路,线圈也会维持吸合。
这时,电流流过的途径如图九中箭头所示。
图九图十接触器控制原理图图八中的原理图很好的解决了按钮松开后,吸合线圈断电的问题。
再对比一下,发现图十比图八又多了一个元件,按钮SB2。
他的实物如图十一。
正常情况下,按钮SB2是接通的,KM 接触器的线圈可以正常工作。
当按下SB2时,SB2断开,从而断开了KM线圈的回路。
线圈断电,接触器的真空管触点和常开辅助触点全部断开。
电路回到初始状态。
图十一图十四中间继电器图十二图十二是前面几个原理图汇总起来的一张完整的电路图。
80开关的工作原理-及原理图
80开关的工作原理QA近CC 3C 4C 2C 1C线圈2线圈4线圈3线圈1D4D3D2D1近接触器80开关电路图X 3X 2X 1远TA远QA TA 近远D 3D 2D 1RC电动机综合保护器TB RDGK一、起动前的准备工作:A :使用本体按扭起动,首先将本体上的远近扭子开关打在近控位,然后把接线腔的2线、9线分别接地。
B :使用远方控制时,将本体上的远近扭子开关打在远控位,拆除接线腔内的2线与地的连接。
9线保持接地。
二、工作原理:闭合隔离开关GK ,控变TB 经保险RD 获得电源,二次36V 输出,电动机综合保护器得电,33线对电路作绝缘检测,若无漏 电4、3接点闭合。
允许开关起动。
1、近控时起动过程:按下起动按扭近QA 后,接触器线圈1、线圈3得直流电吸合。
回路如下:TB —4—保护器(4、3)—D1—线圈1—C1—线圈3—D4—6—近TA —近QA —近—2—地—地—9—TB 。
接触器触点C 闭合,开关起动。
C1打开(把线圈2、线圈4接入控制回路),C2闭合(当远QA断开时作控制通路),C3断开(切断绝缘检测电路与主回路的连接,防止高压进入保护电路),C4闭合(允许联锁开关起动)。
2、自保、维持过程:开关起动后自保接点C2的闭合、大电流起动接点C1的打开,开关处于自保和小电流维持吸合状态。
[回路:TB—4—保护器(4、3)—D1—线圈1—线圈2—线圈4—线圈3—D4—6—近TA—C2—2—地—地—9—TB]。
3、停止:需要停止时,按下近TA切断控制回路电流通路即可。
[C1、C3闭合,C2、C4打开,做好下次起动准备]。
提示远控起动时:按下远QA回路如下:TB—4 —保护器(4、3)—D1—线圈1—C1—线圈3—6—近TA—1(此时远、近选择在远的位置)—远QA—远TA—地—地—9—TB远控自保、维持过程:回路:TB—4—保护器(4、3)—D1—线圈1—线圈2—线圈4—线圈3—D4—近TA—C2—2—TA—地—地—9—TB。
80开关的工作原理-及原理图
80开关的工作原理QA近CC 3C 4C 2C 1C线圈2线圈4线圈3线圈1D4D3D2D1近接触器80开关电路图X 3X 2X 1远TA远QA TA 近远D 3D 2D 1RC电动机综合保护器TB RDGK一、起动前的准备工作:A :使用本体按扭起动,首先将本体上的远近扭子开关打在近控位,然后把接线腔的2线、9线分别接地。
B :使用远方控制时,将本体上的远近扭子开关打在远控位,拆除接线腔内的2线与地的连接。
9线保持接地。
二、工作原理:闭合隔离开关GK ,控变TB 经保险RD 获得电源,二次36V 输出,电动机综合保护器得电,33线对电路作绝缘检测,若无漏 电4、3接点闭合。
允许开关起动。
1、近控时起动过程:按下起动按扭近QA 后,接触器线圈1、线圈3得直流电吸合。
回路如下:TB —4—保护器(4、3)—D1—线圈1—C1—线圈3—D4—6—近TA —近QA —近—2—地—地—9—TB 。
接触器触点C 闭合,开关起动。
C1打开(把线圈2、线圈4接入控制回路),C2闭合(当远QA断开时作控制通路),C3断开(切断绝缘检测电路与主回路的连接,防止高压进入保护电路),C4闭合(允许联锁开关起动)。
2、自保、维持过程:开关起动后自保接点C2的闭合、大电流起动接点C1的打开,开关处于自保和小电流维持吸合状态。
[回路:TB—4—保护器(4、3)—D1—线圈1—线圈2—线圈4—线圈3—D4—6—近TA—C2—2—地—地—9—TB]。
3、停止:需要停止时,按下近TA切断控制回路电流通路即可。
[C1、C3闭合,C2、C4打开,做好下次起动准备]。
提示远控起动时:按下远QA回路如下:TB—4 —保护器(4、3)—D1—线圈1—C1—线圈3—6—近TA—1(此时远、近选择在远的位置)—远QA—远TA—地—地—9—TB远控自保、维持过程:回路:TB—4—保护器(4、3)—D1—线圈1—线圈2—线圈4—线圈3—D4—近TA—C2—2—TA—地—地—9—TB。
煤矿80开关的工作原理
QA近CC 3C 4C 2C 1C线圈2线圈4线圈3线圈1D4D3D2D1近接触器80开关电路图X 3X 2X 1远TA远QA TA 近远D 3D 2D 1RC电动机综合保护器TB RDGK一、起动前的准备工作:A :使用本体按扭起动,首先将本体上的远近扭子开关打在近控位,然后把接线腔的2线、9线分别接地。
B :使用远方控制时,将本体上的远近扭子开关打在远控位,拆除接线腔内的2线与地的连接。
9线保持接地。
二、工作原理:闭合隔离开关GK ,控变TB 经保险RD 获得电源,二次36V 输出,电动机综合保护器得电,33线对电路作绝缘检测,若无漏 电4、3接点闭合。
允许开关起动。
1、近控时起动过程:按下起动按扭近QA 后,接触器线圈1、线圈3得直流电吸合。
回路如下:TB —4—保护器(4、3)—D1—线圈1—C1—线圈3—D4—6—近TA —近QA —近—2—地—地—9—TB 。
接触器触点C闭合,开关起动。
C1打开(把线圈2、线圈4接入控制回路),C2闭合(当远QA断开时作控制通路),C3断开(切断绝缘检测电路与主回路的连接,防止高压进入保护电路),C4闭合(允许联锁开关起动)。
2、自保、维持过程:开关起动后自保接点C2的闭合、大电流起动接点C1的打开,开关处于自保和小电流维持吸合状态。
[回路:TB—4—保护器(4、3)—D1—线圈1—线圈2—线圈4—线圈3—D4—6—近TA—C2—2—地—地—9—TB]。
3、停止:需要停止时,按下近TA切断控制回路电流通路即可。
[C1、C3闭合,C2、C4打开,做好下次起动准备]。
提示远控起动时:按下远QA回路如下:TB—4 —保护器(4、3)—D1—线圈1—C1—线圈3—6—近TA—1(此时远、近选择在远的位置)—远QA—远TA—地—地—9—TB远控自保、维持过程:回路:TB—4—保护器(4、3)—D1—线圈1—线圈2—线圈4—线圈3—D4—近TA—C2—2—TA—地—地—9—TB。
80开关工作原理详解
1996年技工学校井下电钳专业毕业后,进入煤矿从事防爆低压电器设备的维修工作,至今已有16年了。
16年来,从一个什么也不懂的新工人,到现在熟练掌握了各种防爆设备的原理结构以及常见故障的维修。
这期间,走了不少的弯路。
每当我遇到疑难问题,想从书上找到答案的时候,却找不到关于维修防爆开关的图书,而网上的资料也是少之又少。
只能抱着产品说明书、原理图、再结合其他的电工类图书对遇见的故障进行分析、解决。
为了让在煤矿工作的电工朋友们,尤其是新进入煤矿的电工朋友,尽快的了解防爆磁力启动器以及其他防爆设备的原理、结构、用途和常见的故障与维修。
我将这16年来学习到的关于防爆电器的知识以及在工作中总结的维修经验与技巧在这里与整理出一套教程《防爆磁力启动器原理与维修》与大家分享。
我计划这套教程从简单的80防爆开关开始讲、然后讲解80N、照明综保、煤电钻综保、低压馈电开关、QJZ系列智能型开关、各种组合开关和移动变电站的高低压馈电开关。
目前考虑是这些,以后根据情况可能还会增加。
这将是一个漫长的过程,所以也请你耐心的等候,没事就来看看。
这套教程会不断的更新……总目录2345678910、矿用隔爆型移动变电站原理与维修11、对《煤矿电器原理与维修》系列教程编写的一次总结煤矿防爆开关简述【2011年12月14日】最近几天比较忙,所以没能及时的更新帖子,让大家久等了。
那么现在就开讲吧。
从哪里开始呢?就从防爆开关的作用开始吧。
我想可能很多坛友都知道防爆开关的作用,但是我还是要讲一下的。
因为我刚开始参加工作的时候,很长一段时间,都不知道这些防爆开关的具体用途。
每天都在修开关,学习这些开关的原理、结构、维修方法。
但是就是不知道它们是做什么用的。
因为我不下井。
防爆开关的用途防爆开关的作用,就像我们家里的开关用来开灯、关电灯一样。
主要用于接通与断开井下用电设备的电源,像耙装机电机、绞车电机、皮带机电机等。
有的坛友疑惑了,我们家里的开关这么小,而这里的开关怎么这么大,还有个笨重的外壳?家里的开关只有一对触点,而这个开关里面怎么这么多原件?我们知道,煤矿井下经常会有瓦斯涌出,瓦斯属于易燃气体,当瓦斯的浓度在5%~16% 且氧气浓度达到12%以上,在这样的环境中,万一出现明火,就会引起爆炸。
煤矿防爆80开关电路图及原理之欧阳理创编
一、起动前的准备工作:A:使用本体按扭起动,首先将本体上的远近扭子开关打在近控位,然后把接线腔的2线、9线分别接地。
B:使用远方控制时,将本体上的远近扭子开关打在远控位,拆除接线腔内的2线与地的连接。
9线保持接地。
二、工作原理:闭合隔离开关GK,控变TB经保险RD 获得电源,二次36V输出,电动机综合保护器得电,33线对电路作绝缘检测,若无漏电4、3接点闭合。
允许开关起动。
1、近控时起动过程:按下起动按扭近QA后,接触器线圈1、线圈3得直流电吸合。
回路如下:TB—4—保护器(4、3)—D1—线圈1—C1—线圈3—D4—6—近TA—近QA—近—2—地—地—9—TB。
接触器触点C闭合,开关起动。
C1打开(把线圈2、线圈4接入控制回路),C2闭合(当远QA断开时作控制通路),C3断开(切断绝缘检测电路与主回路的连接,防止高压进入保护电路),C4闭合(允许联锁开关起动)。
2、自保、维持过程:开关起动后自保接点C2的闭合、大电流起动接点C1的打开,开关处于自保和小电流维持吸合状态。
[回路:TB—4—保护器(4、3)—D1—线圈1—线圈2—线圈4—线圈3—D4—6—近TA—C2—2—地—地—9—TB]。
3、停止:需要停止时,按下近TA切断控制回路电流通路即可。
[C1、C3闭合,C2、C4打开,做好下次起动准备]。
提示远控起动时:按下远QA回路如下:TB—4 —保护器(4、3)—D1—线圈1—C1—线圈3—6—近TA—1(此时远、近选择在远的位置)—远QA—远TA—地—地—9—TB远控自保、维持过程:回路:TB—4—保护器(4、3)—D1—线圈1—线圈2—线圈4—线圈3—D4—近TA—C2—2—TA—地—地—9—TB。
远控停止:按下远TA或近TA都可以切断控制回路电流通路。
三、电路划分:开关电路可划分为主回路,控制回路,保护回路。
1、主回路,:我们把图中供电动机M转动的动力电路称主回路。
主回路从电源接线柱X1、X2、X3→换向刀闸GK→接触器C→负荷侧接线柱D1、D2、D3。
煤矿防爆80开关电路图及原理之欧阳家百创编
一、起动前的准备工作:欧阳家百(2021.03.07)A:使用本体按扭起动,首先将本体上的远近扭子开关打在近控位,然后把接线腔的2线、9线分别接地。
B:使用远方控制时,将本体上的远近扭子开关打在远控位,拆除接线腔内的2线与地的连接。
9线保持接地。
二、工作原理:闭合隔离开关GK,控变TB经保险RD获得电源,二次36V输出,电动机综合保护器得电,33线对电路作绝缘检测,若无漏电4、3接点闭合。
允许开关起动。
1、近控时起动过程:按下起动按扭近QA后,接触器线圈1、线圈3得直流电吸合。
回路如下:TB—4—保护器(4、3)—D1—线圈1—C1—线圈3—D4—6—近TA—近QA—近—2—地—地—9—TB。
接触器触点C 闭合,开关起动。
C1打开(把线圈2、线圈4接入控制回路),C2闭合(当远QA 断开时作控制通路),C3断开(切断绝缘检测电路与主回路的连接,防止高压进入保护电路),C4闭合(允许联锁开关起动)。
2、自保、维持过程:开关起动后自保接点C2的闭合、大电流起动接点C1的打开,开关处于自保和小电流维持吸合状态。
[回路:TB—4—保护器(4、3)—D1—线圈1—线圈2—线圈4—线圈3—D4—6—近TA—C2—2—地—地—9—TB]。
3、停止:需要停止时,按下近TA切断控制回路电流通路即可。
[C1、C3闭合,C2、C4打开,做好下次起动准备]。
提示远控起动时:按下远QA回路如下:TB—4 —保护器(4、3)—D1—线圈1—C1—线圈3—6—近TA—1(此时远、近选择在远的位置)—远QA—远TA—地—地—9—TB远控自保、维持过程:回路:TB—4—保护器(4、3)—D1—线圈1—线圈2—线圈4—线圈3—D4—近TA—C2—2—TA—地—地—9—TB。
远控停止:按下远TA或近TA都可以切断控制回路电流通路。
三、电路划分:开关电路可划分为主回路,控制回路,保护回路。
1、主回路,:我们把图中供电动机M转动的动力电路称主回路。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

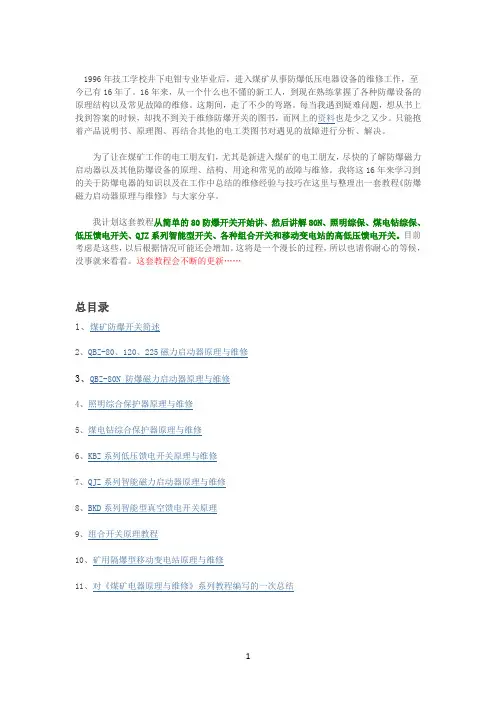

1996年技工学校井下电钳专业毕业后,进入煤矿从事防爆低压电器设备的维修工作,至今已有16年了。
16年来,从一个什么也不懂的新工人,到现在熟练掌握了各种防爆设备的原理结构以及常见故障的维修。
这期间,走了不少的弯路。
每当我遇到疑难问题,想从书上找到答案的时候,却找不到关于维修防爆开关的图书,而网上的资料也是少之又少。
只能抱着产品说明书、原理图、再结合其他的电工类图书对遇见的故障进行分析、解决。
为了让在煤矿工作的电工朋友们,尤其是新进入煤矿的电工朋友,尽快的了解防爆磁力启动器以及其他防爆设备的原理、结构、用途和常见的故障与维修。
我将这16年来学习到的关于防爆电器的知识以及在工作中总结的维修经验与技巧在这里与整理出一套教程《防爆磁力启动器原理与维修》与大家分享。
我计划这套教程从简单的80防爆开关开始讲、然后讲解80N、照明综保、煤电钻综保、低压馈电开关、QJZ系列智能型开关、各种组合开关和移动变电站的高低压馈电开关。
目前考虑是这些,以后根据情况可能还会增加。
这将是一个漫长的过程,所以也请你耐心的等候,没事就来看看。
这套教程会不断的更新……总目录2345678910、矿用隔爆型移动变电站原理与维修11、对《煤矿电器原理与维修》系列教程编写的一次总结煤矿防爆开关简述【2011年12月14日】最近几天比较忙,所以没能及时的更新帖子,让大家久等了。
那么现在就开讲吧。
从哪里开始呢?就从防爆开关的作用开始吧。
我想可能很多坛友都知道防爆开关的作用,但是我还是要讲一下的。
因为我刚开始参加工作的时候,很长一段时间,都不知道这些防爆开关的具体用途。
每天都在修开关,学习这些开关的原理、结构、维修方法。
但是就是不知道它们是做什么用的。
因为我不下井。
防爆开关的用途防爆开关的作用,就像我们家里的开关用来开灯、关电灯一样。
主要用于接通与断开井下用电设备的电源,像耙装机电机、绞车电机、皮带机电机等。
有的坛友疑惑了,我们家里的开关这么小,而这里的开关怎么这么大,还有个笨重的外壳?家里的开关只有一对触点,而这个开关里面怎么这么多原件?我们知道,煤矿井下经常会有瓦斯涌出,瓦斯属于易燃气体,当瓦斯的浓度在5%~16% 且氧气浓度达到12%以上,在这样的环境中,万一出现明火,就会引起爆炸。
而我们的开关,在每次的接通与断开的瞬间,都会产生火花。
这样就有使瓦斯爆炸的危险。
所以我们在降低瓦斯浓度的同时,还要采用这样的防爆开关。
这种防爆开关在启动与断开的时候,产生的电火花很小。
同时这种防爆开关还有许多的保护功能,像短路保护、过载保护、漏电闭锁等。
这些在以后慢慢讲解。
防爆开关的防爆原理现在,煤矿用防爆开关主要是隔爆型兼本质安全型。
隔爆型:就是使用坚实的外壳,将容易产生生火花,引起爆炸的电路部分密封起来,即使电火花在开关内部引起了爆炸,隔爆外壳会将爆炸与外部隔开。
不会引起大范围的事故。
本质安全型:就是采用较低的电压,较小的电流来进行电路控制。
即使控制电路发生短路引起火花,但是由于电流小,火花的较小,也不会引起爆炸。

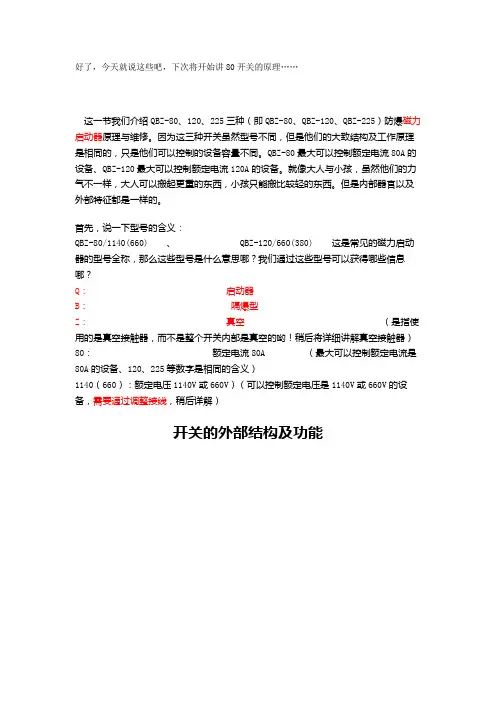

好了,今天就说这些吧,下次将开始讲80开关的原理……QBZ-80、120、225防爆磁力启动器原理与维修QBZ-80、120、225防爆磁力启动器原理与维修:QBZ-80、120、225防爆磁力启动器安装与使用:QBZ-80、120、225矿用防爆开关看图基础:QBZ-80、120、225防爆开关的内部结构及原理一:QBZ-80、120、225防爆开关的内部结构及原理二:QBZ-80开关远控原理:QBZ-80开关的保护电路:两台QBZ-80开关连锁控制电路:QBZ-80开关的照明及阻容保护电路:真空接触器吸合线圈工作原理:真空管的构造:CKJ5真空接触器的构造及动作原理:浅谈二极管的特性和好坏与极性的判断:桥式整流原理及整流器好坏的判断:QBZ-80开关常见故障维修秘籍一:QBZ-80开关常见故障维修秘籍二:QBZ-80开关常见故障维修秘籍三:真空管的调整:QBZ-80、120、225防爆磁力启动器原理与维修这一节我们介绍QBZ-80、120、225三种防爆磁力启动器原理与维修。
因为这三种开关虽然型号不同,但是他们的大致结构及工作原理是相同的,只是他们可以控制的设备容量不同。
QBZ-80最大可以控制额定电流80A的设备、QBZ-120最大可以控制额定电流120A的设备。
就像大人与小孩,虽然他们的力气不一样,大人可以搬起更重的东西,小孩只能搬比较轻的东西。
但是内部器官以及外部特征都是一样的。
首先,说一下型号的含义:QBZ-80/1140(660)、QBZ-120/660(380)这是常见的磁力启动器的型号全称,那么这些型号是什么意思哪?我们通过这些型号可以获得哪些信息哪?Q:启动器B:隔爆型Z:真空(是指使用的是真空接触器,而不是整个开关内部是真空的)80:额定电流80A (最大可以控制额定电流是80A的设备、120、225等数字是相同的含义)1140(660):额定电压1140V或660V)(可以控制额定电压是1140V或660V的设备,需要通过调整接线,稍后详解)上面这张图片,就是常见的80开关,不同厂家生产的开关,可能在外形及内部结构上,稍稍有一点点差别。
但是万变不离其宗,你学完了这个教程,它再变,你也知道怎么回事。
按照图上指示的各部件的名称,我们一一讲解。
1、接线腔:打开这个盖子,你就会看到里面有6个大接线柱和几个小接线柱,六个大接线柱有三个是进电源的,另外三个是接负载的。
几个小接线柱是接远程控制线的。
2、电源进线喇叭口:电源电缆线通过这个喇叭口,进入接线腔内,接在电源接线柱上。
在电源喇嘛口的对面还有一个喇叭口(就是上图中没有标注的那个大喇叭口),他是方便两台开关,进行电源并联时使用的。
如果还有一台开关需要电源,就可以从这台开关的电源接线柱上引出去。
3、负载线喇叭口:通过这个喇叭口,将开关腔内的负载接线柱与电机接线柱4、远程控制线喇叭口:接远程控制按钮或两台开关联机时通过此喇叭口与开关内的小接线柱连接喇叭口结构:喇叭口内有密封胶圈、金属挡环和挡板。
当接电缆线时,去掉金属挡板,将电缆从外喇叭口、金属挡环、密封橡胶圈中间的孔里穿过去,然后将外喇叭口通过螺栓与开关外壳连接(如上图中喇叭口的状态)。
在外喇叭口上,还有一个压板,将电缆压紧,防止电缆受外力松动。
密封胶圈图5、机械闭锁装置:本装置的作用是防止带电打开防爆开关的盖子。
那根带丝的长螺栓,只有两个位置,一是向外旋出,插进开关外壳的豁口内,这时开关的盖子不能旋转,打不开。
隔离开关可以旋转,送电。
当要打开开关盖的时候,就必须将隔离开手把旋转到停的位置,使手把上的豁口对准机械闭锁装置螺栓,将螺栓旋入手把上的豁口内。
这样才能打开盖子。
从而做到开盖必须停电。
6、煤安标志:凡是煤矿井下使用的电器设备,都需要有此标志。
7、橇型底座:橇型底座可以方便防爆开关在井下搬运。
短距离移动,方便拖动,就像雪橇一样。
8、隔离开关手把:隔离开关手把通过转轴,连接到开关内部的隔离开关机构上,对隔离开关进行操作。
隔离开关是本开关的总电源,断开隔离开关之后,除了电源接线柱至隔离开关电源侧有电外,其余元件的电源都被断开。
隔离开关的作用:是在电气设备检修时,提供一个电气间隔,并且是一个明显可见的断开点,用以保障维护人员的人身安全。
9、启动按钮:送上隔离开关,按启动按钮就可以启动开关。
10、停止按钮:按一下,就可以停掉开关。
QBZ-80、120、225防爆磁力启动器安装与使用上一贴,我们介绍了QBZ-80、120、225防爆磁力启动器的外部结构及功能,各位对QBZ 系列的开关也有了一定的认识,那么,这一贴。
我们介绍这种开关的安装与使用。
只有知道了如何使用它,才能谈如何维修。
上面这张图,是QBZ开关的接线室内接线装置的布置图。
X1、X2、X3是电源接线柱。
D1、D2、D3是负荷接线柱。
中间的小的1-9和di 是控制线接线柱。
使用时,我们将电源电缆通过喇叭口引入接线室内,然后将3根芯线接到电源接线柱上。
煤矿电缆一般都是3+1的四芯电缆线。
即三根电源导线和一个接地导线。
接地导线接在接线室中的接地接线柱上(在上图中没有画出接地接线柱)。
D1、D2、D3接线柱使用电缆与被控制设备的电机接线柱连接后。
主电路我们就接完了。
控制电路的连接就是图中1、2、8、13、9、di 接线柱的连接。
如果是本地控制(就是使用开关本身的启动和控制按钮控制),将2号和9号接线柱相连后,再与接线室内的接地接线柱连接就可以了。
连接好电源线和负载线之后,首先从上一级开关的馈电开关给QBZ开关送上电,然后将QBZ开关的隔离开关打到“正传”或“反转”的位置,(如下图)在按下启动按钮,被控制的设备就可工作了。
停止的时候,停止的时候,只需要按下停止按钮,本控制的设备就可以停止工作。
在设备长时间不使用,或进行设备检修时,要将隔离开关旋转到“分闸”位置。
注意:隔离开关在从合闸位置旋转到“分闸”的过程中,要按住停止按钮,否则你是扳不动隔离开关的。
这是开关“五防”功能里的其中一种,作用是防止带负荷分离隔离开关。
所以,当你扳隔离开关扳不动的时候,一定要看看是不是忘了按停止按钮,或者是没有按到位。
QBZ防爆开关的隔离开关除了具有断开电源的作用外,还具有换向的作用,就是拥有“正转”和“反转”两个位置。
如果设备的电机原来是正转的,你只需要将隔离开关打到“反转”的位置。
就可以改变电动机的旋转方向。
原理将在以后介绍。
以上是防爆开关大致的使用过程。
但是在使用之前千万别忘了检查开关是否完好,以及电缆的接线是否负荷要求,下面说一下关于防爆开关完好的标准。
防爆开关完好标准1、隔爆外壳隔爆外壳应清洁,完整无损,并有清晰的防爆标志,有下列情况之一者即为失爆。
(1)外壳有裂纹,开焊,严重变形的为失爆。
(注严重变形指变形长度超过50mm,同时深度凸凹深度超过5mm者)(2)防爆壳内外有锈皮脱落(锈皮厚度达到0.2mm)为失爆。
(3)隔爆室的观察窗口的透明板松动,破裂或使用普通玻璃的为失爆。
(4)隔爆设备隔爆腔之间严禁直接贯通,去掉防爆设备接线盒内隔爆绝缘座为失爆。
(5)开关铭牌、煤安标志、防爆标志及各个按钮说明应齐全,否则为不完好。
2、用螺丝固定的隔爆面,有下列情况之一者为失爆:(1) 缺螺丝或弹簧垫圈者;(2) 弹簧垫圈未压平或螺丝松动;(3) 螺丝或螺孔滑扣者,但换同径长螺丝加螺母紧固者除外。
(4)弹簧垫的规格须与螺丝相适应,偶而出现个别弹簧垫断裂或失去弹性时,检查该处防爆间隙,若不超限,更换合格弹簧垫圈后不为失爆,也不影响完好。
(5)螺丝头大小一致,弹垫厚薄均匀,螺丝伸出防爆面1—3扣。
(6)螺丝松开之后,弹垫上下错口,无间隙;螺丝压紧之后,弹垫错口对严,无间隙。
