数据通信实验四 交换机链路聚合配置实验

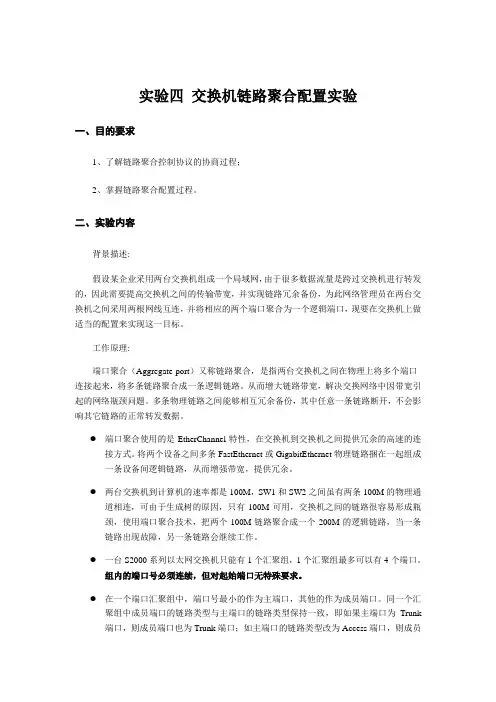

实验四交换机链路聚合配置实验一、目的要求1、了解链路聚合控制协议的协商过程；2、掌握链路聚合配置过程。
二、实验内容背景描述:假设某企业采用两台交换机组成一个局域网，由于很多数据流量是跨过交换机进行转发的，因此需要提高交换机之间的传输带宽，并实现链路冗余备份，为此网络管理员在两台交换机之间采用两根网线互连，并将相应的两个端口聚合为一个逻辑端口，现要在交换机上做适当的配置来实现这一目标。
工作原理:端口聚合（Aggregate-port）又称链路聚合，是指两台交换机之间在物理上将多个端口连接起来，将多条链路聚合成一条逻辑链路。
从而增大链路带宽，解决交换网络中因带宽引起的网络瓶颈问题。
多条物理链路之间能够相互冗余备份，其中任意一条链路断开，不会影响其它链路的正常转发数据。
●端口聚合使用的是EtherChannel特性，在交换机到交换机之间提供冗余的高速的连接方式。
将两个设备之间多条FastEthernet或GigabitEthernet物理链路捆在一起组成一条设备间逻辑链路，从而增强带宽，提供冗余。
●两台交换机到计算机的速率都是100M，SW1和SW2之间虽有两条100M的物理通道相连，可由于生成树的原因，只有100M可用，交换机之间的链路很容易形成瓶颈，使用端口聚合技术，把两个100M链路聚合成一个200M的逻辑链路，当一条链路出现故障，另一条链路会继续工作。
●一台S2000系列以太网交换机只能有1个汇聚组，1个汇聚组最多可以有4个端口。
组内的端口号必须连续，但对起始端口无特殊要求。
●在一个端口汇聚组中，端口号最小的作为主端口，其他的作为成员端口。
同一个汇聚组中成员端口的链路类型与主端口的链路类型保持一致，即如果主端口为Trunk 端口，则成员端口也为Trunk端口；如主端口的链路类型改为Access端口，则成员端口的链路类型也变为Access端口。
●所有参加聚合的端口都必须工作在全双工模式下，且工作速率相同才能进行聚合。
实验：交换机的链路聚合技术
训练1 交换机的链路聚合技术
训练步骤交换机B上配置聚合端口
任务一 任务二 任务三 任务四
SwitchB(config)#interface port-channel 1 SwitchB(config-if)#switchport mode trunk SwitchB(config-if)#exit SwitchB(config)#interface range fastethernet 0/1 – 2 SwitchB(config-if-range)#channel-group 1 mode on SwitchB(config-if-range)#end SwitchB#show etherchannel summary
训练1 交换机的链路聚合技术
训练分析
任务一 任务二 任务三 任务四 由于本实验使用的是二层交换机实现链路聚合功能，在二层 交换机互联时要用交叉线进行互联。当我们连接好设备时会 发现，交换机互联的两条链路中，有一条是的链路标志是为 黄色的，表示该链路处于关闭状态，此时两台交换机之间并 没有实现链路聚合功能。
训练1 交换机的链路聚合技术
训练测试
任务一 任务二 任务三 任务四 当我们做完以上配置时，再次检查网络拓扑图可以发现，这 时交换机互联的两条链路的标记都是绿色的了，如图2.3.2所 示：
验证当交换机之间的一条链路断开时，PC1与PC2仍能互相 通信
训练1 交换机的链路聚合技术
训练小结 任务一 任务二 任务三 任务四 在设置交换机的端口汇聚时应选择偶数数目的端口，如2个、 4个、8个等； 选择的端口必须是连续的； 端 交换机的链路聚合技术
训练步骤交换机A上配置聚合端口
任务一 任务二 任务三 任务四
SwitchA(config)#interface port-channel 1 ！创建聚合组 1 SwitchA(config-if)#switchport mode trunk ！配置模式为 trunk SwitchA(config-if)#exit SwitchA(config)#interface range fastethernet 0/23–24 ！进入接口 Fa0/23 和 Fa0/24 SwitchA(config-if-range)#channel-group 1 mode on ！启动链路聚合功能 SwitchA(config-if-range)#end SwitchA#show etherchannel summary ！查看链路聚合组 1 的信息
链路聚合实验报告

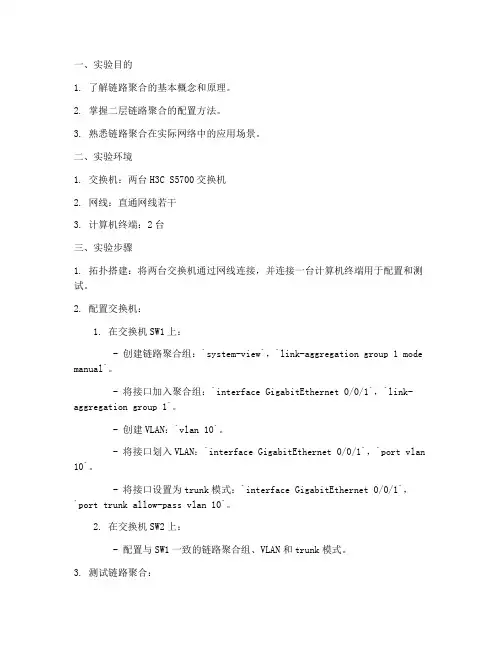

一、实验目的1. 了解链路聚合的基本概念和原理。
2. 掌握二层链路聚合的配置方法。
3. 熟悉链路聚合在实际网络中的应用场景。
二、实验环境1. 交换机：两台H3C S5700交换机2. 网线：直通网线若干3. 计算机终端：2台三、实验步骤1. 拓扑搭建：将两台交换机通过网线连接，并连接一台计算机终端用于配置和测试。
2. 配置交换机：1. 在交换机SW1上：- 创建链路聚合组：`system-view`，`link-aggregation group 1 mode manual`。
- 将接口加入聚合组：`interface GigabitEthernet 0/0/1`，`link-aggregation group 1`。
- 创建VLAN：`vlan 10`。
- 将接口划入VLAN：`interface GigabitEthernet 0/0/1`，`port vlan 10`。
- 将接口设置为trunk模式：`interface GigabitEthernet 0/0/1`，`port trunk allow-pass vlan 10`。
2. 在交换机SW2上：- 配置与SW1一致的链路聚合组、VLAN和trunk模式。
3. 测试链路聚合：1. 在计算机终端上配置IP地址，并确保与交换机SW1的VLAN 10在同一网段。
2. 使用ping命令测试计算机终端与另一台计算机终端之间的连通性。
四、实验结果与分析1. 链路聚合成功：在配置完成后，使用ping命令测试计算机终端之间的连通性，结果显示连通性良好，说明链路聚合配置成功。
2. 带宽提升：链路聚合将多个物理接口聚合为一个逻辑接口，从而提高了链路的带宽。
在实际应用中，可以根据需要配置链路聚合组中的端口数量，以实现更高的带宽。
3. 故障备份：链路聚合支持故障备份功能，当其中一个链路出现故障时，其他链路可以自动接管流量，保证网络的稳定性。
五、实验结论1. 链路聚合是一种提高网络带宽和稳定性的有效方法。
交换机实验实验报告
交换机实验实验报告1. 引言交换机是计算机网络中常见的网络设备之一，其作用是在局域网中实现包的转发和交换。
本实验旨在深入了解交换机的工作原理和功能，并通过实验验证其在网络通信中的作用。
2. 实验目的- 了解交换机的基本工作原理和功能- 掌握交换机的配置和管理方法- 验证交换机在网络通信中的作用3. 实验设备- 交换机- 计算机4. 实验步骤步骤一：交换机的基本配置首先，将交换机与计算机通过网线相连。
然后，通过计算机的网卡配置界面，设置计算机的IP地址和子网掩码。
接下来，打开交换机的管理界面，进入交换机的配置模式。
在配置模式下，设置交换机的IP地址、子网掩码和网关。
保存配置并重启交换机。
步骤二：交换机的端口配置进入交换机的管理界面，配置交换机的端口参数。
设置端口的速率、双工模式等参数，确保交换机能够正常工作。
步骤三：交换机的VLAN配置在交换机的管理界面中，设置VLAN（虚拟局域网）参数。
创建VLAN并将不同端口划分到不同的VLAN中，以实现不同VLAN 之间的隔离和通信。
步骤四：交换机的链路聚合配置在交换机的管理界面中，设置链路聚合（Link Aggregation）参数。
通过将多个端口绑定在一起，实现带宽的合并，提高网络性能和可靠性。
步骤五：实验验证交换机功能通过在不同VLAN中的计算机之间进行通信测试，验证交换机的VLAN功能。
同时，通过启用链路聚合，测试网络的带宽和传输性能是否得到提升。
5. 实验结果与分析通过实验，我们成功配置了交换机的基本参数，包括IP地址、子网掩码和网关。
同时，我们针对不同的需求创建了不同的VLAN，并成功将端口划分到相应的VLAN中。
通过对不同VLAN中的计算机进行通信测试，我们发现交换机能够实现不同VLAN之间的隔离，并确保数据的准确传输。
此外，通过启用链路聚合，我们成功将多个端口的带宽合并，提高了网络的传输性能。
6. 实验总结通过本次实验，我们深入了解了交换机的工作原理和功能，并掌握了交换机的基本配置和管理方法。
实验四 端口聚合配置
一、实验目的
1、理解端口聚合的工作原理。 2、熟悉VLAN的划分和交换机的基本配置。 3、掌握如何在交换机上配置端口聚合。
二、实验背景
某企业采用两台交换机组成一个局域网， 由于很多数据流量是跨交换机进行转发的， 因此需要提高交换机之间的传输带宽，并 实现链路冗余备份，为此网络管理员需要 在两台交换机之间实现网络互联，并将相 应的4个端口聚合为一个逻辑端口，先要在 交换机上做适当配置来实现这一目的。
SW1(config)#int range f0/2,f0/11-15 SW1(config-if-range)#switchport mode access SW1(config-if-range)#switchport access vlan 20 SW1(config-if-range)#exit
三、实验设备
设备类型 交换机 交叉线 数量 2台 2根 设备类型 直通线 计算机 数量 4根 4台
四、实验内容
1、配置计算机IP地址。 2、交换机创建VLAN。 3、设置交换机的接入端口和中继端口。 4、配置端口聚合。
五、实验拓扑图
六、实验步骤
1、配置计算机IP地址。
在SW1和SW2交换机上查看VLAN10的生成 树状态。
将端口加入相应的VLAN。 SW1(config)#int range f0/1,f0/6-10 SW1(config-if-range)#switchport mode access SW1(config-if-range)#switchport access vlan 10 SW1(config-if-range)#exit
链路聚合实验

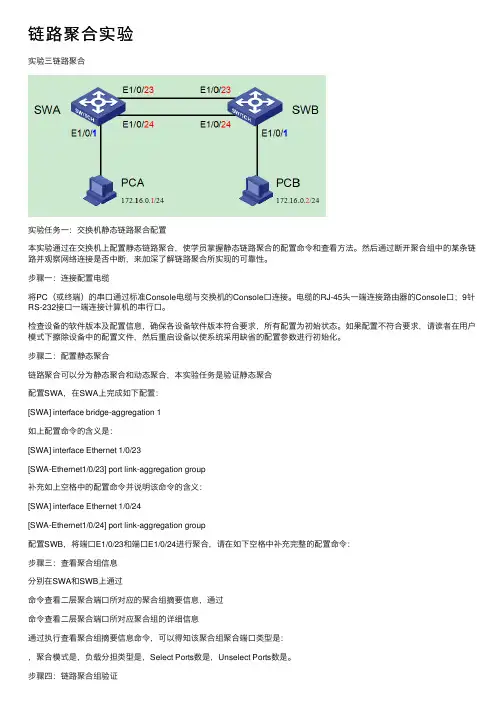

链路聚合实验实验三链路聚合实验任务⼀：交换机静态链路聚合配置本实验通过在交换机上配置静态链路聚合，使学员掌握静态链路聚合的配置命令和查看⽅法。
然后通过断开聚合组中的某条链路并观察⽹络连接是否中断，来加深了解链路聚合所实现的可靠性。
步骤⼀：连接配置电缆将PC（或终端）的串⼝通过标准Console电缆与交换机的Console⼝连接。
电缆的RJ-45头⼀端连接路由器的Console⼝；9针RS-232接⼝⼀端连接计算机的串⾏⼝。
检查设备的软件版本及配置信息，确保各设备软件版本符合要求，所有配置为初始状态。
如果配置不符合要求，请读者在⽤户模式下擦除设备中的配置⽂件，然后重启设备以使系统采⽤缺省的配置参数进⾏初始化。
步骤⼆：配置静态聚合链路聚合可以分为静态聚合和动态聚合，本实验任务是验证静态聚合配置SWA，在SWA上完成如下配置：[SWA] interface bridge-aggregation 1如上配置命令的含义是：[SWA] interface Ethernet 1/0/23[SWA-Ethernet1/0/23] port link-aggregation group补充如上空格中的配置命令并说明该命令的含义：[SWA] interface Ethernet 1/0/24[SWA-Ethernet1/0/24] port link-aggregation group配置SWB，将端⼝E1/0/23和端⼝E1/0/24进⾏聚合，请在如下空格中补充完整的配置命令：步骤三：查看聚合组信息分别在SWA和SWB上通过命令查看⼆层聚合端⼝所对应的聚合组摘要信息，通过命令查看⼆层聚合端⼝所对应聚合组的详细信息通过执⾏查看聚合组摘要信息命令，可以得知该聚合组聚合端⼝类型是：，聚合模式是，负载分担类型是，Select Ports数是，Unselect Ports数是。
步骤四：链路聚合组验证表17-1IP地址列表设备名称IP地址⽹关PCA 172.16.0.1/24 --PCB 172.16.0.2/24 --按表17-1所⽰在PC上配置IP地址。
交换机链路聚合配置命令
交换机链路聚合配置命令1 交换机链路聚合介绍交换机链路聚合是一种允许多个物理链路被合并成一个更大的逻辑链路的技术。
交换机链接聚合的机制可以将多个物理链路组合为一个逻辑链路，以满足用户对负载平衡和可靠性的要求，且由于利用了多条链路，因此也具有更大的带宽。
最常见的交换机链接聚合技术是基于IEEE 802.3ad标准的Link Aggregation Control Protocol (LACP)。
2 交换机链路聚合配置命令（1）定义链路组：首先，我们需要创建一个链路组，以便将端口分组，例如在Here we configure two port aggregates, group 0 and group 1。
在这两个组中，可以把任意端口归组到这两个组，用以下命令创建链路组：switch(config)#interface port-channel 0switch(config-if-port-channel)#（2）绑定端口：将单个端口，比如F0/1/2和F0/1/3，绑定到链路组0上，可以使用以下命令：switch(config-if-port-channel)#switchport mode trunkswitch(config-if-port-channel)#switch(config-if-port-channel)#interface fastethernet0/1/2switch(config-if-fa0/1/2)#channel-group 0 mode activeswitch(config-if-fa0/1/2)#interface fastethernet 0/1/3switch(config-if-fa0/1/3)#channel-group 0 mode active（3）验证配置：可以使用 show port-channel summary 命令来检查配置，以确认两个端口已经连接到了正确的链路组中。
链路聚合实验指导书
链路聚合实验实验4-1 链路聚合实验学习目标•掌握链路聚合原理•掌握链路聚合配置链路聚合技术分析•随着网络规模不断扩大，用户对骨干链路的带宽和可靠性提出了越来越高的要求。
在传统技术中，常用更换高速率的接口板或更换支持高速率接口板的设备的方式来增加带宽，但这种方案需要付出高额的费用，而且不够灵活。
•采用链路聚合技术可以在不进行硬件升级的条件下，通过将多个物理接口捆绑为一个逻辑接口，来达到增加链路带宽的目的。
在实现增大带宽目的的同时，链路聚合采用备份链路的机制，可以有效的提高设备之间链路的可靠性。
•CISCO 链路聚合模式匹配图••本项目中汇聚交换机SW1和SW2之间需要进行链路聚合提高带宽及提升链路可靠性。
拓扑图图1拓扑操作步骤步骤一创建链路聚合端口1、将《网络项目拓扑搭建实验》中保存的拓扑打开:拓扑中SW1和SW2之间各有两个端口互联，可将G0/1和G0/2加入同一链路聚合组中。
2、在SW1上创建port-channel：SW1>enableSW1#confConfiguring from terminal, memory, or network [terminal]?Enter configuration commands, one per line. End with CNTL/Z.SW1(config)#interface port-channel 123、在SW2上创建port-channel：SW2>enable步骤二物理接口关联port-channel1、将SW1的G0/1和G0/2加入port-channel12中，参考命令如下：2、查看SW1上etherchannel状态：3、将SW2的G0/1和G0/2加入port-channel12中，参考命令如下：4、查看SW2上etherchannel状态：步骤三保存配置1、全网设备保存配置，防止掉电配置丢失。
参考配置：R1#wr //各设备特权模式下保存配置Building configuration...[OK]2、查看全网设备配置保存是否成功，防止掉电配置丢失。
交换机链路聚合配置
【参数】
agg-id：汇聚组ID，取值范围为1～28。 【例】在系统视图下，将以太网端口Ethernet1/0/1加入汇聚 组1。 [H3C -Ethernet1/0/1] port link-aggregation group 1 3、开启/关闭当前端口的LACP协议 【命令】lacp enable
①在SwitchA上使用display link-aggregation interface ethernet1/0/1命令查看端口ethernet1/0/1汇聚情况，将对端交换 机状态值Remote记录下来。
②验证端口聚合口SwitchA以太网端口Ethernet1/0/1的链路状态配成trunk 类型，并允许vlan all通过。完成后用display current-configuration interface命令查看端口，检查除Ethernet1/0/1外的汇聚组的成员 是否自动继承了主端口的配置。
1、分别使用两台交换机的以太网端口Ethernet1/0/1 、Ethernet1/0/2作为聚合端口。
2、交换机端口的速率为100 Mbps,双工模式工作在 全双工状态。
3、验证链路冗余备份的实现。
二、拓扑结构
【实验设备】
H3C系列交换机S3100-16C-SI、S3100-16TP-EI
【实施过程】
undo lacp system-priority 【视图】系统视图 【参数】 system-priority：系统优先级，取值范围为0～65535。 【例】在系统视图下，设置系统优先级为64。 [H3C] lacp system-priority 64
交换机链路聚合LACP实验报告
交换机链路聚合LACP实验报告摘要：本实验通过使用链路聚合控制协议（Link Aggregation Control Protocol，LACP），在交换机中实现了多个物理链路的聚合，提高了网络带宽利用率和可靠性。
实验结果表明，LACP能够有效地提升网络性能和可靠性，并且在适当配置下，对于大规模网络环境也同样适用。
一、引言链路聚合是一种利用多个物理链路进行并行工作的技术，通过将多个链路组合成为一个逻辑链路来提高网络的带宽和可靠性。
链路聚合在现代数据中心和企业网络中广泛应用，以满足对高带宽和高可靠性的需求。
本实验旨在通过LACP协议实现链路聚合，评估其对网络性能和可靠性的影响。
二、实验环境我们在实验室中搭建了一个小型网络环境，包括一台交换机和两台主机。
交换机使用了支持LACP协议的设备，并配置了四个物理接口用于链路聚合。
主机1和主机2通过交换机进行通信。
所有设备的硬件规格和软件版本保持一致，以消除因设备差异带来的影响。
三、实验步骤1. 准备工作在交换机上准备四个物理接口，并进行相应的配置。
选择适当的接口速率、速度和双工模式等参数。
2. 配置链路聚合组在交换机上创建一个链路聚合组，并将四个物理接口加入组中。
启用LACP协议，配置适当的模式和优先级。
3. 配置主机配置主机1和主机2的网络接口，设置IP地址和子网掩码。
确保两台主机处于同一子网内。
4. 测试连接使用ping命令测试主机1和主机2之间的连通性，确认链路聚合配置生效。
四、实验结果与分析通过实验，我们观察到以下结果和现象：1. 带宽增加在链路聚合之前，主机1和主机2之间的带宽受限于单个物理链路的带宽。
而在链路聚合之后，多个物理链路的带宽被合并为逻辑链路的带宽，大大提高了通信速率。
2. 可靠性提升链路聚合不仅提高了带宽，还增强了网络的可靠性。
当某个物理链路故障时，数据流量会自动切换到其他正常的链路上，保证通信的连续性和可靠性。
3. 配置灵活性LACP协议允许管理员根据需求配置链路聚合组的模式和优先级，以满足不同网络环境的需求。
实验四 3228交换机链路聚合配置
实验四3228交换机链路聚合配置1.1 实验目的掌握ZXR10 3228链路静态聚合和动态聚合的配置和使用1.2 实验内容静态聚合和动态聚合的配置1.3 实验设备3228 两台直连网线两条串口线一条1.4 实验拓扑3228-13228-2Smartgroup1 fei_1/1-2Smartgroup1 fei_1/1-2Trunk VLAN10,20交换机3228-1和交换机3228-2通过smartgroup端口相连，它们分别由2个物理端口聚合而成。
smartgroup的端口模式为trunk，承载VLAN10和VLAN20。
1.5 配置步骤1.5.1 静态聚合下面以3228-1为例进行配置说明：/*创建Trunk组*/ZXR10(config)#interface smartgroup1 【创建smartgroup端口，它有两个物理端口汇聚而成】ZXR10(config-if)#Smartgroup mode on/*绑定端口到Trunk组*/ZXR10(config)#interface fei_1/1ZXR10(config-if)#smartgroup 1 mode on //设置聚合模式为静态【设为静态的,两台交换机也都必须都设为静态的‘ON’】ZXR10(config)#interface fei_1/2ZXR10(config-if)#smartgroup 1 mode on【将端口FE-1/1和FE-1/2设置为聚合端口放置在smartgroup 1并以静态方式工作】/*修改smartgroup端口的VLAN链路类型*/ ZXR10(config)#interface smartgroup1ZXR10(config-if)#switchport mode trunkZXR10(config-if)#switchport trunk vlan 10 //把smartgroup1端口以trunk方式加入vlan10ZXR(config-if)#switchport trunk vlan 20 //把smartgroup1端口以trunk方式加入vlan101.5.2 动态聚合下面以3228-1为例进行配置说明：/*创建Trunk组*/ZXR10(config)#interface smartgroup1ZXR10(config-if)#Smartgroup mode 802.3ad/*绑定端口到Trunk组*/ZXR10(config)#interface fei_1/1ZXR10(config-if)#smartgroup 1 mode active//设置聚合模式为active【配置动态链路聚合时，应当将一端端口的聚合模式设置为active，另一端设置为passive，或者两端都设置为active。
实验4：交换机端口聚合实验
实验四：交换机端口聚合实验【实验名称】交换机端口聚合实验【实验目的】理解链路聚合原理及配置内容；掌握链路聚合的具体配制方法和测试方法. 【背景描述】某网络需要提供200MB 的交换机连接带宽,且需要更高的链路可靠性.但目前使用 的以太网交换机只有快速以太端口,只能提供 100MB 的连接带宽,链路可靠性取决丁所 连接的网线和端口的可靠性. 【实现功能】增加交换机之间的传输带宽,并实现链路冗余备份. 【实现原理】1、 根据链路聚合的根本条件设置各物理端口的参数； （自己查阅命令）2、 通过端口聚合（Cisco 的EtherChanneD 功能,实现两个（或多个）物理端口的聚 合,从而提供n*100MB 的连接带宽,同时提供链路备份.【实验设备】二层交换机（S2691） 2台（用R2691+16 口交换模块来模拟）； PC 机2台（用Cloud+VPCS 来模拟）；网线（4根）：直通线（2根）、交义线（2根） 【实验拓扑】交换机端口聚合实验【实现任务】1、 参考上图构建实验网络拓扑（配置两个交换机的模块,配置各PC 机网络接口、连接设备192. 168- 2. 1/24VLAN 10192- 168- 2- 2/24VLAN 10学号= 姓名］ 班级=等）2、完整、明确的标注端口及配置信息；3、在交换机（Switch A）上配置VLAN 10,并将其F1/1端口划入VLAN 10中；4、在交换机（Switch B）上配置VLAN 10,并将其F1/1端口划入VLAN 10中；5、对交换机（Switch A）进行端口聚合配置,创立端口聚合链路1,并将该交换机的F1/2-3 接口参加到端口聚合链路16、对交换机（Switch B）进行端口聚合配置,创立端口聚合链路1,并将该交换机的F1/2-3 接口参加到端口聚合链路17、通过VPCS虚拟机,为了每个PC机配置IP地址；8、在两台PC机间进行连通性测试（相互可以ping通且链路状态稳定）；9、断开链路Switch A （ F1/2）— > Switch B（F1/2）或链路Switch A （F1/3）— >Switch B（F1/3）中的任意一条后,再次对两台PC机进行连通性测试（相互可以ping通,但会出现延时且链路状态不稳定）.【实验步骤】步骤1.（1）根据上图构建网络拓扑结构图注意：利用“图标管理〞功能配置的交换机用c2691的IOS进行模拟.（2）配置模块右键点击交换机（Switch A）图标,选中“配置〞t “插槽〞,进行如下列图设置后, 点击“OK 〞；右键点击交换机(Switch B)图标,选中“配置〞t “插槽〞,进行如下列图设置后, 点击“OK 〞；(3) 配置各PC机网络接口右键点击PC1图标,选中“配置〞t “NIO UDP 〞,进行如下列图设置后,点击“添加〞后再点击“ OK 〞；同理对PC2进行配置.(注意：各PC机问的本地端口和远程端口号应不同)(4) 根据网络拓扑图完成设备连接步骤.标注端口及配置信息:(点击“开始〞按钮,运行所有设备)步骤3.交换机Switch A上的VLAN配置右键点击交换机Switch A图标,选中“console〞,等待交换机初始化后,开始进行如下配置：Switch A>enSwitch A# vlan database 〃进入VLAN 配置模式Switch A(vlan)#vlan 10 〃创立VLAN 10Switch A(vlan)#exitSwitch A# configure terminal 〃进入全局模式Switch A(config)#interface f 1/1 //进入到f1/1 接口模式Switch A(config-if)#switchport access vlan 10 //将f1/1 划入到VLAN 10 中Switch A#show running 〃查看配置好的vlan信息,显示如下列图：步骤4 .交换机Switch B上的VLAN配置右键点击交换机Switch B图标,选中“console〞,等待交换机初始化后,开始进行如下配置：Switch B>enSwitch B# vlan database 〃进入VLAN 配置模式Switch B(vlan)#vlan 10 〃创立VLAN 10Switch B(vlan)#exitSwitch B# configure terminal 〃进入全局模式Switch B(config)#interface f 1/1 //进入到f1/1 接口模式Switch B(config-if)#switchport access vlan 10 //将f1/1 划入到VLAN 10 中Switch B#show running 〃查看配置好的vlan 信息,显示如下列图:步骤5.交换机Switch A 上的端口聚合配置Switch A(config-if)#switch trunk e ncapsulationdot1q Switch A(config-if) #no shutdown 〃开启端口聚合链路Switch A(config) # int range fastEthernet 1/2 -3 //进入到 f1/2-3 的接 口模式 Switch A(config-if-range)#switch mode trunk Switch A(config-if -range)# channel-group 1 mode on 〃将接口 f1/2-3 参加到端口聚合链路 1中,如下图Switch A （config-if -range ）#end //M 回到用户模式Switch A#show interface f1/2 switchport 〃查看f1/2接口状态信息（注意与之前该端口的 信息做比拟）Switch A#show interface f1/3 switchport 〃查看f1/3接口状态信息（注意与之前该端口的信 息做比拟）Switch A#show interface port-channel1〃查看端口聚合链路1的接口状态信息,以及绑定到此接口的物理端口号,如下列图所示：Switch A#show interface f1/2 switchport Switch A#show interface f1/3 switchport Switch A# configure terminalSwitch A(config) # int port-channel 1Switch A(config-if) # switchport mode trunk〃查看f1/2接口状态信息 〃查看f1/3接口状态信息 〃进入全局模式〃创立端口聚合链路1〃定义端口聚合链路1的封装模式为了trunk步骤6.交换机Switch B 上的端口聚合配置Switch B(config-if)#switch trunk e ncapsulationdot1q Switch B(config-if) #no shutdown 〃开启端口聚合链路Switch B(config) # int range fastEthernet 1/2 -3 //进入到 f1/2-3 的接 口模式 Switch B(config-if-range)#switch mode trunkSwitch B(config-if -range)# channel-group 1 mode on 〃将接口 f1/2-3 参加到端口聚合链路 1中,如下图Switch B#show interface f1/2 switchport Switch B#show interface f1/3 switchport Switch B# configure terminalSwitch B(config) # int port-channel 1Switch B(config-if) # switchport mode trunk〃查看f1/2接口状态信息 〃查看f1/3接口状态信息 〃进入全局模式〃创立端口聚合链路1〃定义端口聚合链路1的封装模式为了trunkSwitch B#show interface port-channel1步骤7.通过VPCS 虚拟机,为了每个PC 机配置IP 地址步骤8.用Ping 命令检查主机间的连通性,PC1和PC2可以互相ping 通,显示如下列图:Switch B(config-if -range)#endSwitch B#show interface f1/2 switchport Switch B#show interface f1/3 switchport〃返回到用户模式〃查看f1/2接口状态信息（注意与之前该端口的 信息做比拟）〃查看f1/2接口状态信息（注意与之前该端口的 信息做比拟）步骤9.(1)选择断开链路 SwitchA (F1/2) — > SwitchB(F1/2),保存链路 SwitchA (F1/3)一 >SwitchB(F1/3),测试PC1和PC2间的连通性；VPCS[1]> ping 192.168.2.2 - t //PC1 向 PC2发送数据包,直至U 用 Crtl+C 来中断,如下列图所示：(2)在发送第65个数据包(即icmp _ seq=6成的时候,重新连好链路 Switch A (F1/2) 一＞Switch B(F1/2), 一段时间后底路状态恢复正常,如下列图所示：断开一条 链路由上述1)、2)可知,断开一条链路后,PC1和PC2相互可以ping 通,但会出现延时且 链路状态不稳定的情况.将断开的链路重新连接后,链路状态恢复正常.如果选择断开链路 SwitchA (F1/3) — > SwitchB(F1/3),保存链路 SwitchA (F1/2)一 > SwitchB(F1/2)应该会出现和上述类似的结果. 步骤10.对以上实验结果进行进行分析,总结。
IP网络实验 交换机链路聚合配置
A．创建链路聚合组
S1(config)#interface smartgroup1
B．添加端fei_1/1、fei_1/2到smartgroup1，并设置端口的链路聚合模式为active
S1(config)#interface fei_1/7
S1(config-if)#smartgroupp 1 mode active
Switch(config)#interface fei_1/3
Switch(config-if)#switchport access vlan 10
Switch(config-if)#exit
Switch(config)#vlan 20
Switch(config-vlan)#switchport pvid fei_1/5-6
S1(config-if)#exit
S1(config)#interface fei_1/8
S1(config-if)#smartgroupp 1 mode active
S1(config-if)#exit
C．设置smartgroup1的VLAN链路类型为Trunk或Hybrid
S1(config)#interface smartgroup1
西安邮电学院
实验报告
课题名称：IP网络初级实验
实验名称：交换机链路聚合配置
小组成员：
实验地点：
实验日期：2012年5月28日
指导老师：
1.目的
本实验要求掌握链路聚合原理，掌握交换机链路聚合的配置和使用。
2．实验环境
实验拓扑图如下：
3．实验主要步骤及内容
交换机1和交换机2通过聚合端口相连，由2个物理端口聚合而成。本次实验主要内容是静态聚合的配置。
交换机链路聚合配置
链路聚合配置命令 (1) 创建链路聚合组 交换机(config)# interface smartgroup<smartgroupid> 交换机(config-smartgroupxx)# exit
进入二层接口
交换机(config)#interface < interface-name>
A(config-smartgroup10)# switchport mode trunk
B(config-smartgroup11)# switchport mode trunk
A(config-smartgroup10)# switchport trunk vlan 10
B(config-smartgroup11)# switchport trunk vlan 10
链路聚合配置命令 (2)
查看链路聚合端口状态
交换机# show lacp {[<smartgroup-id>]{counters|internal|neighbors}| sys-id}
交换机# show lacp 2 internal
Smartgroup:2
Actor Agg
LACPDUs Port Oper Port
B(config)# interface smartgroup11
A(config-smartgroup10)# exit
B(config-smartgroup11)# exit
A(config)# interface gei_5/1
B(config)# interface gei_3/5
A(config-gei_5/1)# smartgroup 10 mode active
交换机链路聚合技术原理及配置介绍
交换机链路聚合技术原理及配置介绍交换机链路聚合技术原理及配置介绍一、 一、 链路聚合技术介绍链路聚合技术介绍以太网链路聚合简称链路聚合，它通过将多条以太网物理链路捆绑在一起成为一条逻辑链路，从而实现增加链路带宽的目的。
同时，这些捆绑在一起的链路通过相互间的动态备份，可以有效地提高链路的可靠性。
如下图所示，Device A与Device B之间通过三条以太网物理链路相连，将这三条链路捆绑在一起，就成为了一条逻辑链路Link aggregation 1，这条逻辑链路的带宽等于原先三条以太网物理链路的带宽总和，从而达到了增加链路带宽的目的；同时，这三条以太网物理链路相互备份，有效地提高了链路的可靠性。
链路聚合示意图二、 二、 两种聚合技术两种聚合技术（一） （一） 端口聚合协议（PAg 端口聚合协议（PAg p， C isco 专有协议）端口聚合协议（PAgp，Port Aggregation Protocol），这是Cisco独有的协议。
可以很容易地在有EtherChannel能力的端口间，自动建立Fast EthernetChannel和Gigabit EtherChannel连接，该协议具有学习相邻端口组动态和信息的能力。
PAgp是EtherChannel的增强版，它支持在EtherChannel上的Spanning Tree和Uplink Fast功能，并支持自动配置EtherChannel的捆绑。
Uplink Fast也是Cisco交换机技术，能够保证交换机在几秒钟内快速从失败中恢复。
（二） （二） 链路汇聚控制协议（LAC 链路汇聚控制协议（LAC P，IEEE802.3a d）LACP（Link Aggregation Control Protocol，链路聚合控制协议）是一种基于IEEE802.3ad标准的、能够实现链路动态聚合与解聚合的协议。
LACP协议通过LACPDU（Link Aggregation Control Protocol Data Unit，链路聚合控制协议数据单元）与对端交互信息。
交换机配置实验报告
交换机配置实验报告
实验目的：配置交换机以实现VLAN划分、端口安全、链路聚合、静态路由等功能。
实验步骤：
1. 确保交换机正常运行，将电脑连接到交换机上，通过串口或者Web界面进行配置。
2. 创建VLAN：
a) 在交换机上创建VLAN，使用命令行或Web界面操作。
b) 将不同的端口分配到不同的VLAN。
3. 配置端口安全：
a) 使用命令行或Web界面配置端口安全，限制每个端口的MAC地址数量。
b) 测试端口安全功能，尝试连接超过限制的设备，检查是否能够正常工作。
4. 配置链路聚合：
a) 使用命令行或Web界面配置链路聚合，将多个端口聚合成一个逻辑链路。
b) 测试链路聚合功能，通过多个端口传输数据，观察是否能够实现负载均衡和冗余备份。
5. 配置静态路由：
a) 使用命令行或Web界面配置静态路由，指定目标网络和出接口。
b) 测试静态路由功能，将数据发送到目标网络，观察交换机是否能够正确路由数据。
实验结果：
1. 成功创建VLAN，并将不同的端口划分到不同的VLAN中。
2. 端口安全功能正常工作，限制了每个端口的MAC地址数量。
3. 链路聚合功能正常工作，实现了负载均衡和冗余备份。
4. 静态路由功能正常工作，能够正确路由数据。
实验总结：
通过配置交换机实现了VLAN划分、端口安全、链路聚合和
静态路由等功能，提高了网络的安全性和性能。
同时，实验过程中学习了交换机的配置和管理技能，对网络设备的工作原理有了更深入的了解。
4-端口聚合实验分析
实验报告如有雷同，雷同各方当次实验成绩均以0分计。
警示2.当次小组成员成绩只计学号、姓名登录在下表中的。
3.在规定时间内未上交实验报告的，不得以其他方式补交，当次成绩按0分计。
4.实验报告文件以PDF格式提交。
【实验目的】理解链路聚合的配置及原理。
【实验内容】(1)完成实验教程第三章实例3-5的实验，回答实验提出的问题及实验思考。
（P99-102）(2)端口聚合和生成树都可以实现冗余链路，这两种方式有什么不同？(3)你认为本实验能实现负载平衡吗？如果不能，请讨论原因并设计方法，进行实验验证。
【实验要求】一些重要信息信息需给出截图，注意实验步骤的前后对比。
【实验记录】(如有实验拓扑请自行画出,)实验内容：(1) 完成实验教程第三章实例3-5的实验，回答实验提出的问题及实验思考。
（P99-102）实验拓扑图：实验步骤：步骤0：按图3-17连接好网络拓扑，注意两交换机之间只接一根跳线（例如F0/1端口）。
实验前带宽验证：在PC2上建立一个共享目录（例如D：\share），并启动Wireshark抓包软件，选中监控对象，将界面停留在Caputer Interfaces窗口上（图3-18）；这时有数据包发生吗？答：有少量数据包，如下图所示。
在Windows7中，共享目录（例如d:\share）在命令提示符窗口的建立过程如下：md d:\share \\ 在D盘建立文件夹sharenet user B403 159357 \\ 建立用户B403、口令是159357net share myshare=d:\share /grant:B403,full\\ 建立d:\share的共享名为myshare，访问用户myuser、权限full在PC1上选择一文件包，在“开始”｜“搜索程序和文件”的对话框中输入\\192.168.10.20\myshare，输入用户名/口令，就进入了共享文件夹。
将PC1上的一个文件包复制到PC2的共享目录，我选择UPK1(5).rar，大小为1.5GB。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
实验四交换机链路聚合配置实验一、目的要求1、了解链路聚合控制协议的协商过程；2、掌握链路聚合配置过程。
二、实验容背景描述:假设某企业采用两台交换机组成一个局域网，由于很多数据流量是跨过交换机进行转发的，因此需要提高交换机之间的传输带宽，并实现链路冗余备份，为此网络管理员在两台交换机之间采用两根网线互连，并将相应的两个端口聚合为一个逻辑端口，现要在交换机上做适当的配置来实现这一目标。
工作原理:端口聚合（Aggregate-port）又称链路聚合，是指两台交换机之间在物理上将多个端口连接起来，将多条链路聚合成一条逻辑链路。
从而增大链路带宽，解决交换网络中因带宽引起的网络瓶颈问题。
多条物理链路之间能够相互冗余备份，其中任意一条链路断开，不会影响其它链路的正常转发数据。
●端口聚合使用的是EtherChannel特性，在交换机到交换机之间提供冗余的高速的连接方式。
将两个设备之间多条FastEthernet或GigabitEthernet物理链路捆在一起组成一条设备间逻辑链路，从而增强带宽，提供冗余。
●两台交换机到计算机的速率都是100M，SW1和SW2之间虽有两条100M的物理通道相连，可由于生成树的原因，只有100M可用，交换机之间的链路很容易形成瓶颈，使用端口聚合技术，把两个100M链路聚合成一个200M的逻辑链路，当一条链路出现故障，另一条链路会继续工作。
●一台S2000系列以太网交换机只能有1个汇聚组，1个汇聚组最多可以有4个端口。
组的端口号必须连续，但对起始端口无特殊要求。
●在一个端口汇聚组中，端口号最小的作为主端口，其他的作为成员端口。
同一个汇聚组中成员端口的链路类型与主端口的链路类型保持一致，即如果主端口为Trunk 端口，则成员端口也为Trunk端口；如主端口的链路类型改为Access端口，则成员端口的链路类型也变为Access端口。
●所有参加聚合的端口都必须工作在全双工模式下，且工作速率相同才能进行聚合。
并且聚合功能需要在链路两端同时配置方能生效。
●端口聚合主要应用的场合：●交换机与交换机之间的连接：汇聚层交换机到核心层交换机或核心层交换机之间。
●交换机与服务器之间的连接：集群服务器采用多网卡与交换机连接提供集中访问。
●交换机与路由器之间的连接：交换机和路由器采用端口聚合解决广域网和局域网连接瓶颈。
●服务器和路由器之间的连接：集群服务器采用多网卡与路由器连接提供集中访问●视图：全局配置模式下●命令：interface range interface_name1 to interface_name2Switchport mode trunkchannel-group 1 mode on 加入链路组1并开启●参数：→interface_name1：聚合起始端口→interface_name2：聚合结束端口。
→trunk表示端口可以转发所有Vlan包→将2个或多个物理端口组合在一起成为一条逻辑的路径，即链路channel-group，同时也形成了一个逻辑端口port-channel（一个整体）●switchport mode access是直接接主机的，所属VLAN中的接口，都是access●switchport mode trunk trunk mode 的接口可以同时传输多个VLAN信息的。
●trunk mode 常用在两个SWITCH and ROUTER , switch and switch●特权模式下●Switch#show etherchannel summary：显示相关汇聚端口组的信息；三、所需实验设施设备2960交换机、网线、网线制作工具、调试串口线等；思科packet tracer模拟器。
四、实验步骤1、静态链路聚合配置Switch0:具体操作Switch>Switch#config tSwitch(config)#interface range f0/1-2Switch(config-if-range)#Switchport mode trunk //设置端口模式为trunkSwitch(config-if-range)#channel-group 1 mode on //加入链路组1并开启Switch(config-if-range)#exitSwitch(config)#port-channel load-balance dst-ip //按照目标主机IP地址数据分发来实现负载平衡Switch(config)#exitSwitch#show etherchannel summarySwitch1:具体操作Switch>Switch#config tSwitch(config)#interface range f0/1-2Switch(config-if-range)#Switchport mode trunk //设置端口模式为trunkSwitch(config-if-range)#channel-group 1 mode on //加入链路组1并开启Switch(config-if-range)#exitSwitch(config)#port-channel load-balance dst-ip //按照目标主机IP地址数据分发来实现以太网通道组负载平衡Switch(config)#exitSwitch#show etherchannel summary //显示以太网通道组的情况PC0设置192.168.1.2255.255.255.0PC1设置192.168.1.3255.255.255.0PC0 ping PC1 ReplyPC1 ping PC0 Reply补充说明：A、配置静态链路聚合的另一种方法是：先将端口成员加入链路聚合组，再将链路聚合组的工作方式配置为Trunk，即SW1(config)#interface fastEthernet 0/1 //进入设备物理端口0/1 SW1(config-if)#channel-group 1 mode on //以静态方式将端口成员加入链路聚合组SW1(config-if)#exitSW1(config)#interface fastEthernet 0/2 //进入设备物理端口0/2SW1(config-if)#channel-group 1 mode on //以静态方式将端口成员加入链路聚合组SW1(config-if)#exitSW1(config)#interface fastEthernet 0/3 //进入设备物理端口0/2 SW1(config-if)#channel-group 1 mode on //以静态方式将端口成员加入链路聚合组SW1(config-if)#exitSW1(config)#interface port-channel 1 //进入虚拟链路聚合组1SW1(config-if)#switchport mode trunk //修改虚拟链路聚合组1的模式为TrunkSW1(config-if)#switchport trunk allowed vlan 10,20 //虚拟链路聚合组承载vlan 10,20SW1(config-if)#exitSW1(config)#exitSW1#B、断开一对Trunk端口之间的连接有两种方法：一种是直接删除端口间的交叉连接线；另一种是用如下命令关闭任一端口。
SW1(config)#interface fastEthernet 0/1 //进入设备物理端口0/1SW1(config-if)#shutdown //关闭该物理端口SW1(config-if)#%LINK-5-CHANGED: Interface FastEthernet0/1, changed state to administratively down%LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/1, changed state to downSW1(config-if)#2、动态链路聚合配置（1）配置要求利用交换机2960构建网络拓扑图。
（2）实验容A、按图配置各台计算机 IP 地址。
B、完成链路聚合的配置容。
在各台交换机上使用 show running-config 和show etherchannel summary 查看链路聚合的配置情况，并使用 Ping 指令测试各台计算机之间的连通性。
（3）实验要求掌握链路聚合的概念以及链路聚合的配置过程，理解 channel group 和port-channel。
3、链路聚合（1个VLAN）实验要求：链路聚合要求，SW0 SW1之间两条链路，采用链路聚合的形式。
最终实现PC0与PC1、PC3间的互通。
（1）尝试把链路聚合的线路断掉一个，查看PC0与其它PC间是否还能ping通。
（2）尝试把链路交叉相连，SW1的端口1和SW0的端口0相连，SW1的端口0和SW0的端口1相连，查看PC0与其它PC间是否还能ping通。
（3）思考上面两个现象，并加以说明。
配置命令SW1：interface FastEthernet0/1 switchport access vlan 10 switchport trunk allowed vlan 10 channel-group 1 mode active switchport mode trunkinterface FastEthernet0/2 switchport access vlan 10 switchport trunk allowed vlan 10 channel-group 1 mode active switchport mode trunkinterface FastEthernet0/3 switchport access vlan 10interface Port-channel 1 switchport trunk allowed vlan 10 switchport mode trunkSW0：interface FastEthernet0/1switchport access vlan 10switchport trunk allowed vlan 10channel-group 1 mode activeswitchport mode trunkinterface FastEthernet0/2switchport access vlan 10switchport trunk allowed vlan 10channel-group 1 mode activeswitchport mode trunkinterface FastEthernet0/3switchport access vlan 20interface FastEthernet0/4switchport trunk allowed vlan 10,20switchport mode trunkinterface Port-channel 1switchport trunk allowed vlan 10switchport mode trunkR1：interface FastEthernet0/0.1（子接口1）encapsulation dot1Q 10 配置子接口VLAN号ip address 192.168.1.2 255.255.255.0interface FastEthernet0/0.2（子接口2）encapsulation dot1Q 20 配置子接口VLAN号ip address 192.168.2.2 255.255.255.0interface FastEthernet0/1ip address 192.168.3.2 255.255.255.04、链路聚合（2个VLAN）链路聚合要求，SW0 SW1之间四条链路，采用链路聚合的形式。
