锚杆张拉和锁定记录表

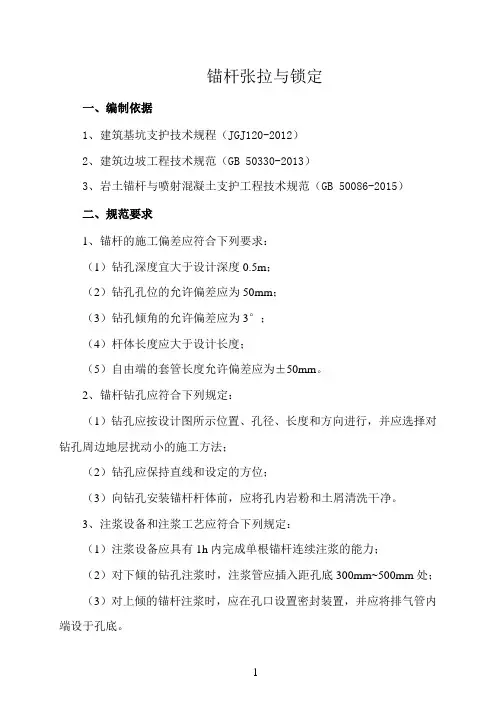

锚杆张拉与锁定.
锚杆张拉与锁定一、编制依据1、建筑基坑支护技术规程（JGJ120-2012）2、建筑边坡工程技术规范（GB 50330-2013）3、岩土锚杆与喷射混凝土支护工程技术规范（GB 50086-2015）二、规范要求1、锚杆的施工偏差应符合下列要求：（1）钻孔深度宜大于设计深度0.5m；（2）钻孔孔位的允许偏差应为50mm；（3）钻孔倾角的允许偏差应为3°；（4）杆体长度应大于设计长度；（5）自由端的套管长度允许偏差应为±50mm。
2、锚杆钻孔应符合下列规定：（1）钻孔应按设计图所示位置、孔径、长度和方向进行，并应选择对钻孔周边地层扰动小的施工方法；（2）钻孔应保持直线和设定的方位；（3）向钻孔安装锚杆杆体前，应将孔内岩粉和土屑清洗干净。
3、注浆设备和注浆工艺应符合下列规定：（1）注浆设备应具有1h内完成单根锚杆连续注浆的能力；（2）对下倾的钻孔注浆时，注浆管应插入距孔底300mm~500mm处；（3）对上倾的锚杆注浆时，应在孔口设置密封装置，并应将排气管内端设于孔底。
4、钢绞线锚杆和普通钢筋锚杆的注浆应符合下列规定：（1）注浆液采用水泥浆时，水灰比宜取0.50~0.55，采用水泥砂浆时，水灰比宜取0.40~0.45，灰砂比宜取0.5~1.0，拌和用砂宜选用中粗砂。
（2）水泥浆或水泥砂浆内可掺入能提高注浆固结体早期强度或微膨胀的外掺剂，其掺入量宜按室内试验确定；（3）注浆管端部至孔底的距离不宜大于200mm，注浆及拔管过程中，注浆管口应始终埋入注浆液面内，应在水泥浆液从孔口溢出后停止注浆，注浆后，当浆液液面下降时，应进行孔口补浆；（4）采用二次压力注浆工艺时，二次压力注浆宜采用水灰比0.50~0.55的水泥浆，二次注浆管应牢固绑扎在杆体上，注浆管的出浆口应采取逆止措施，二次压力注浆时，始终注浆的压力不应小于1.5MPa；（5）基坑采用止水帷幕时，地下水位以下的锚杆注浆应采取孔口封堵措施。
锚杆张拉施工记录表格范例
锚杆张拉施工记录
GD2301SZ012
单位(子单位)工程名称
张拉日期
施工单位
项目经理
分包单位
分包项目经理
张拉设备
YCW150E液压千斤顶、压力表
测量工具
游标卡尺、刻度尺
锚杆 编号
锚具 型号
张
张拉 荷载 （kN)
油压表 读数
（MPa)
锁定 值
拉记
观测 时间 （min)
录
锚头位移读数 （mm)
始
中
终
QMV.M15-8 160 4.86
2
14
14
14
锚头位移 增量
A5A716第一 级第一
层
400 12.05 600 18.06 800 24.06
5
33
33
33
5
52
52
52
5
65
65
65
880 26.46 500
10
71
71
71
QMV.M15-8 160 4.86
2
12
12
12
A5A717第一 级第一
层
400 12.05 600 18.06 800 24.06
5
34
34
34
5
48
48
48
5
62
62
62
880 26.46 500
10
73
73
73
QMV.M15-8 160 4.86
2
15
15
15
A5A718第一 级第一
层
400 12.05 600 18.06 800 24.06
抗浮锚杆施工记录(全套)
抗浮锚杆施工记录
锚杆钻孔施工记录表
工程名称
施工单位
钻孔日期
设计孔长
设计孔径
钻机型号
锚杆
编号
地层
类别
钻孔
直径
（mm）
套管
外径
（mm）
钻孔
时间
（min）
钻孔
长度
（m）
套管
长度
（m）
钻孔
倾角
（°）
备注
说明：1备注栏记录钻孔过程中的异常情况，如塌孔、缩径、地下水情况及相应的处理方法；
2 进行压水试验的钻孔应记录压水试验结果和相应的处理方法
技术负责人：共长：质检员：记录员：
锚杆注浆施工记录表
工程名称
施工单位
注浆设备
设计浆量
注浆日期
锚杆编号
地层类别
注浆部位
注浆材料及配合比
注浆开始时间
注浆终止时间
注浆压力（MPa）
注浆量
（L）
备注
说明：注浆材料及配合比包括外加剂的名称和掺量
技术负责人：工长：质检员：记ห้องสมุดไป่ตู้员：
锚杆张拉与锁定施工记录表
工程名称
施工单位
张拉日期
锚具型号
张拉设备
锚杆编号
张拉锁定
荷载
油压表读数（MPa）
测定时间
（min）
位移读数
（mm）
位移增量
（mm）
备注
技术负责人：共长：质检员：记录员：
预应力锚杆(锚索)施工旁站监理记录表
项目名称：编号：专业分包施工单位钢筋(钢绞线)进场报验/抽检单号水泥进场报验/抽检单号
锚具进场报验/抽检单号锚杆(锚索)规格
锚杆(锚索)孔定位/倾角设计张拉锁定值 kPa
张拉设备规格、型号标定情况
注浆配合比/压力主要检查项目
最大偏离实测值检查方式锚杆(锚索)入土深度 m
测量
锚杆 (钢索)体制作长度 m
锚杆锚固段长度/
注浆充盈度
观察/看仪表张拉力锁定值 kPa
抗拔试验附件 广东珠江投资股份有限公司
预应力锚杆（锚索）施工旁站监理记录
处理意见：口头指令： 现场整改：
日期及气候：
工程地点：旁站监理的部位或工序：
旁站监理开始时间： 年 月 日 时 分旁站监理结束时间： 年 月 日 时 分施工情况：
旁站监理人员(签字)：发现问题：
监理情况：
设计或验收规范要求 年 月 日 年 月 日备注：
施工企业：
项目监理机构：发监理通知单：
回复与整改情况：
质检员(签字)：。
锚杆张拉与锁定记录表
锚杆张拉与锁定记录表
工程名称:
施工单位：锚杆编号：#
张拉设备：张拉日期：年月日
技术负责：工长：质检员：记录员：
甲方签字：
锚杆张拉与锁定记录表工程名称:锚杆工程
施工单位：锚杆编号：#
张拉设备：ZB4-500电动油泵、YCW100千斤顶张拉日期：1999年8 月日
技术负责：工长：质检员：记录员：
甲方签字：
锚杆张拉与锁定记录表工程名称:锚杆工程
施工单位：锚杆编号：#
张拉设备：ZB4-500电动油泵、YCW100千斤顶张拉日期：1999年8 月日
锚杆张拉与锁定记录表工程名称:锚杆工程
施工单位：锚杆编号：#
张拉设备：ZB4-500电动油泵、YCW100千斤顶张拉日期：1999年8 月日
技术负责：工长：质检员：记录员：
甲方签字：。
锚杆张拉与锁定.
锚杆张拉与锁定.锚杆张拉与锁定一、编制依据1、建筑基坑支护技术规程（JGJ120-2012）2、建筑边坡工程技术规范（GB 50330-2013）3、岩土锚杆与喷射混凝土支护工程技术规范（GB 50086-2015）二、规范要求1、锚杆的施工偏差应符合下列要求：（1）钻孔深度宜大于设计深度0.5m；（2）钻孔孔位的允许偏差应为50mm；（3）钻孔倾角的允许偏差应为3°；（4）杆体长度应大于设计长度；（5）自由端的套管长度允许偏差应为±50mm。
2、锚杆钻孔应符合下列规定：（1）钻孔应按设计图所示位置、孔径、长度和方向进行，并应选择对钻孔周边地层扰动小的施工方法；（2）钻孔应保持直线和设定的方位；（3）向钻孔安装锚杆杆体前，应将孔内岩粉和土屑清洗干净。
3、注浆设备和注浆工艺应符合下列规定：（1）注浆设备应具有1h内完成单根锚杆连续注浆的能力；（2）对下倾的钻孔注浆时，注浆管应插入距孔底300mm~500mm处；（3）对上倾的锚杆注浆时，应在孔口设置密封装置，并应将排气管内端设于孔底。
4、钢绞线锚杆和普通钢筋锚杆的注浆应符合下列规定：（1）注浆液采用水泥浆时，水灰比宜取0.50~0.55，采用水泥砂浆时，水灰比宜取0.40~0.45，灰砂比宜取0.5~1.0，拌和用砂宜选用中粗砂。
（2）水泥浆或水泥砂浆内可掺入能提高注浆固结体早期强度或微膨胀的外掺剂，其掺入量宜按室内试验确定；（3）注浆管端部至孔底的距离不宜大于200mm，注浆及拔管过程中，注浆管口应始终埋入注浆液面内，应在水泥浆液从孔口溢出后停止注浆，注浆后，当浆液液面下降时，应进行孔口补浆；（4）采用二次压力注浆工艺时，二次压力注浆宜采用水灰比0.50~0.55的水泥浆，二次注浆管应牢固绑扎在杆体上，注浆管的出浆口应采取逆止措施，二次压力注浆时，始终注浆的压力不应小于1.5MPa；（5）基坑采用止水帷幕时，地下水位以下的锚杆注浆应采取孔口封堵措施。
锚杆张拉与锁定记录表
锚杆张拉与锁定记录表
工程名称:
施工单位：锚杆编号：#
张拉设备：张拉日期：年月日
技术负责：工长：质检员：记录员：
甲方签字：
锚杆张拉与锁定记录表工程名称:锚杆工程
施工单位：锚杆编号：#
张拉设备：ZB4-500电动油泵、YCW100千斤顶张拉日期：1999年8 月日
技术负责：工长：质检员：记录员：
甲方签字：
锚杆张拉与锁定记录表工程名称:锚杆工程
施工单位：锚杆编号：#
张拉设备：ZB4-500电动油泵、YCW100千斤顶张拉日期：1999年8 月日
锚杆张拉与锁定记录表工程名称:锚杆工程
施工单位：锚杆编号：#
张拉设备：ZB4-500电动油泵、YCW100千斤顶张拉日期：1999年8 月日
技术负责：工长：质检员：记录员：
甲方签字：。
锚杆固定01-02-C2-002
4、采用干钻或清水钻进。
5、钢绞线、水泥质量符合设计要求，有出场合格证，且复试合格。
6、严格按水灰比配制水泥浆。
7、及时进性二次注浆。
8、按规定要求进行张拉锁定。
审核人
交底人
接受交底人
技术交底记录`
表C2-1编号源自01-02-C2-002工程名称
机床科技交流中心
交底日期
2002-12-12
施工单位
中核大地工程总公司
分项工程名称
边坡支护工程
交底提要
锚杆施工
交底内容：
一、施工前准备
挖土至-5.80m，锚杆标高-5.50m,直径ф150mm,倾角为15°，采用一桩一锚，设计锚杆拉力为260KN,锚索选用2-7ф5（1860级）预应力钢绞线，锚杆加楔型钢板垫块锁定在桩顶连梁上，按设计拉力的90%对锚杆进行张拉锁定。
a、锚杆张拉前，应对张拉设备进行标定。
b、锚固体与台座混凝土强度均大于15.0Mpa达到设计强度的75%后，方可进行张拉。
c、楔形钢板垫块的角度为15°。
d、锚杆张拉、锁定应严格按规范进行。
三、质量保证措施
1、按钻机机高及导轨和枕木高度平整场地，并将导轨安装固定。
2、钻机就位时对准孔位后，测量立轴倾角，要求倾角20°。
二、技术要求
1、锚杆孔位由质检员验证后，才能施工。
2、钻孔
a、孔位误差：水平方向不应大于50mm，垂直方向不应大于100mm。
b、孔深不应小于设计长度，也不应大于设计长度的1%。
c、孔径允许偏差±10mm。
d、钻孔底部的偏斜度不应大于锚杆长度的3%。
3、锚杆的组装
a、钢绞线应除污、除锈。
b、沿杆体轴线方向每隔1.5-2.0m设置一个定位架。
