4位数字电子钟制作套件
项目四电子钟的制作与调试

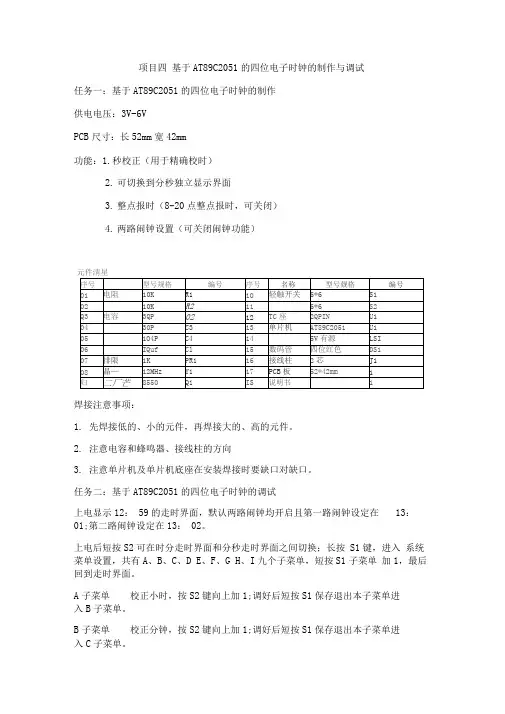

项目四基于AT89C2051的四位电子时钟的制作与调试任务一：基于AT89C2051的四位电子时钟的制作供电电压：3V-6VPCB尺寸：长52mm宽42mm功能：1.秒校正（用于精确校时）2.可切换到分秒独立显示界面3.整点报时（8-20点整点报时，可关闭）4.两路闹钟设置（可关闭闹钟功能）焊接注意事项：1.先焊接低的、小的元件，再焊接大的、高的元件。
2.注意电容和蜂鸣器、接线柱的方向3.注意单片机及单片机底座在安装焊接时要缺口对缺口。
任务二：基于AT89C2051的四位电子时钟的调试上电显示12：59的走时界面，默认两路闹钟均开启且第一路闹钟设定在13：01;第二路闹钟设定在13：02。
上电后短按S2可在时分走时界面和分秒走时界面之间切换；长按S1键，进入系统菜单设置，共有A、B、C、D E、F、G H、I九个子菜单，短按S1子菜单加1，最后回到走时界面。
A子菜单校正小时，按S2键向上加1;调好后短按S1保存退出本子菜单进入B子菜单。
B子菜单校正分钟，按S2键向上加1;调好后短按S1保存退出本子菜单进入C子菜单。
C子菜单整点报时开关，默认状态为0N（8点到20点整点报时开启）按S2可在ON和OFF （关闭整点报时）之间切换；调好后短按S1保存退出本子菜单进入D子菜单。
D子菜单第一路闹钟开关，默认状态为ON第一路闹钟开启）按S2可在ON和OFF（关闭第一路闹钟）之间切换。
若设为ON短按S1保存退出本子菜单进入E 子菜单；若设为OFF,短按S1保存退出后则直接进入G子菜单。
E子菜单第一路闹钟小时设定，按S2向上加1;调好后短按S1保存退出本子菜单进入F子菜单。
F子菜单第一路闹钟分钟设定，按S2向上加1;调好后短按S1保存退出本子菜单进入G子菜单。
G子菜单第二路闹钟开关，默认状态为ON第二路闹钟开启）按S2可在ON和OFF（关闭第二路闹钟）之间切换。
若设为ON短按S1保存退出本子菜单进入H子菜单；若设为OFF短按S1保存退出后则直接回到走时界面。
基于51单片机的4位数码管电子钟
原理图附：源程序/***************************************************************************标题：定时器中断 24小时时钟程序效果：数码管显示24小时制时钟(具有调时功能)说明：使用12M晶振,key1=P3^7; key2=P3^6; key3=P3^5; key4=P3^4;数码管位选P1.0~P1.3 ，段选P0,共阳数码管******************************************************************************/ #include<reg52.h>#define uchar unsigned char;#define uint unsigned int;uchar position;uchar tt;uchar second;uchar minute;uchar hour;uchar code table[]={0xc0,0xf9,0xa4,0xb0,0x99,0x92,0x82,0xf8,0x80,0x90};//0--9sbit smg_q = P1^0; //数码管千位引脚sbit smg_b = P1^1;sbit smg_s = P1^2;sbit smg_g = P1^3;sbit key1=P3^7; //按键定义sbit key2=P3^6;sbit key3=P3^5;sbit key4=P3^4;void keyscan(); //函数声明void display(unsigned char hour,unsigned char minute);void delay(unsigned int timer);void init();/***********************************************************主函数***********************************************************/ void main(){init();while(1){if(tt==20){tt=0;second++;if(second==60){second=0;minute++;if(minute==60){minute=0;hour++;if(hour==24)hour=0;}}}keyscan();display(hour,minute);delay(1);}}/***********************************************************调时***********************************************************/ void keyscan(){if(key1==0) //小时加1{TR0=0;hour++;if(hour==24)hour=0;delay(200) ;TR0=1;}if(key2==0) // 小时减{TR0=0;hour--;if(hour<0)hour=23;delay(200) ;TR0=1;}if(key3==0) // 分钟加{TR0=0;minute++;if(minute==60)minute=0;delay(200) ;TR0=1;}if(key4==0) // 分钟减{TR0=0;minute--;if(minute<0)minute=59;delay(200) ;TR0=1;}}/***********************************************************初始化***********************************************************/ void init(){tt=0;position=0;second=0;minute=0;hour=0;smg_q=1;smg_b=1;smg_s=1;smg_g=1;key1=1;key2=1;TMOD=0X01;TH0=(65536-50000)/256;TL0=(65536-50000)%256;EA=1;ET0=1;TR0=1;}/***********************************************************定时器TO中断***********************************************************/ void t0() interrupt 1{TH0=(65536-50000)/256;TL0=(65536-50000)%256;tt++;}/***********************************************************显示***********************************************************/void display(unsigned char hour,unsigned char minute){P0=0XFF;switch(position){case 0:smg_g=1;smg_q=0;P0=table[hour/10];break;case 1:smg_q=1;smg_b=0;P0=table[hour%10];if(tt>=10)P0&=0x7f; //小数点以半秒的时间闪烁break;case 2:smg_b=1;smg_s=0;P0=table[minute/10];break;case 3:smg_s=1;smg_g=0;P0=table[minute%10];break;}position++;if(position>3)position=0;}/***********************************************************延时***********************************************************/ void delay(unsigned int time){unsigned int x,y;for(x=time;x>0;x--)for(y=110;y>0;y--);}。
4位数字电子钟电路项目任务书

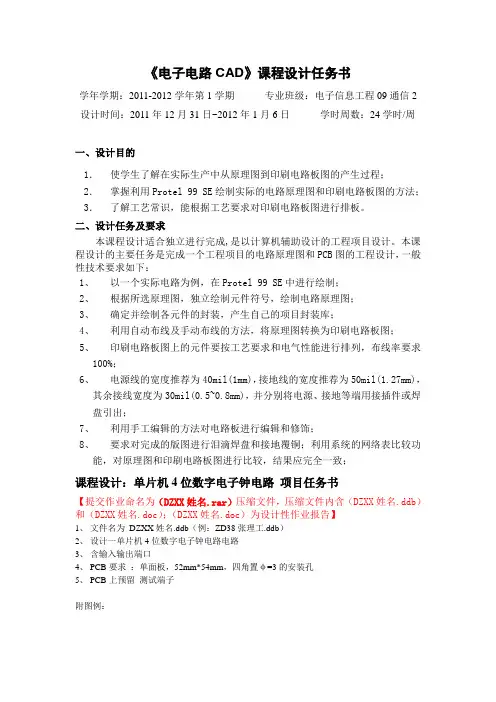

《电子电路CAD》课程设计任务书学年学期：2011-2012学年第1学期专业班级：电子信息工程09通信2 设计时间：2011年12月31日~2012年1月6日学时周数：24学时/周一、设计目的1．使学生了解在实际生产中从原理图到印刷电路板图的产生过程；2．掌握利用Protel 99 SE绘制实际的电路原理图和印刷电路板图的方法；3．了解工艺常识，能根据工艺要求对印刷电路板图进行排板。
