调频信号八木天线制作

八木天线的原理和制作

八木天線的原理和製作八木天线（YaGi Antenna）也叫引向天线或波导天线，因为八木秀次（YaGi）教授首先用详细的理论去解释了这种天线的工作原理，所以叫做八木天线，它是由HF，到VHF，UHF波段中最常用的方向性天线。

八木天线是由一个有源激励振子（Driver Element）和若干无源振子组成，所有振子都平行装制在同一平面上，其中心通常用一铅通（也可用非金属──木方）固定。

有源振子就是一个基本半波偶极天线（Dipole），商品八木天线──尤其是用在电视接收时，则多用折合式半段偶极天线做有源振子，好处是阻抗较高，匹配容易频率亦较宽阔，适合电视讯号的8MHz通频带。

但折合式振子在业余条件下，制作较难，而宽带带亦会引入较大噪音，因此常见的八木天线多用基本半波偶极型式的有源振子。

至于无源振子根据它的功能可以分为反射器（Reflector）和导向器（Director）两种。

通常反射器的长度比有源振子长4～5%，而导向器可以有多个，第1～4个导向器的长度通常比有源振子顺序递减2～5%。

由反射器至最前的一个导向器的距离叫做这个八木天线长度。

通常收发机的天线输出端，都只是接到八木天线的有源振子。

反射器和导向器通常与收发机没有任何电气连接，但在有源振子作用下，两者都会产生感应电压表，电流，其幅度各相位则与无源振子间的距离有关，亦和无源振子的长度有关。

因为当振子间的距离不同时，电源走过的途径距离也不同，就会形成不同的相位差。

当无源振子的长度不同时，呈现的阻抗也不同。

适当地安排反射器的长度，和它与有源振子的距离，便可使反射器和有源振子产生的电磁场在反射器后方相互抵消，而在有源振子前方上相加。

同样，适当地安排导向器的长度和它到有源振子的距离，可以使导向器和有源振子在主方向上产生的电磁场相加。

这样由有源振子幅射的电波，在加入反射器和导向器后，将沿着导各器的方向形成较强的电磁场，亦即单方向的幅射了。

导向器的长度相同，间距相等的八木天线称为均匀导向八木天线，特点是天线的主办窄，方向系数大，整个频带内增益均匀。

八木天线制作

八木天线的制作八木天线它的优点是结构简单、增益高、方向性强，比较适合业余无线电爱好者自己动手制做。

本人根据有关资料和个人制做12单元八木天线的经验，向大家介绍一下有关八木天线的设计计算和制作方法。

本人设计的八木天线的图纸：下面先介绍一下各振子长度的计算方法。

1．反射振子长度取0.52λ。

（λ是波长）2．馈电振子长度取0.95λ/2；馈电振子宽度取0.03λ；馈电振子接线开口宽度一般取2.5cm。

3．引向振子长度取0.4λ（10单元以上的，最远端的3~4个引向振子长度取0.2~0.3λ）。

各振子间的间距。

1．第一根引向振子与馈电振子的间距为0.1λ。

2．第二根引向振子与第一根引向振子的间距为0.12λ。

3．第三根引向振子与第二根引向振子的间距为0.13λ。

4．第四根引向振子与第三根引向振子的间距为0.15λ。

5．第五根引向振子与第四根引向振子的间距为0.16λ。

6．第六根引向振子与第五根引向振子的间距为0.2λ。

7．第七根引向振子与第六根引向振子的间距为0.3λ。

8．其于的引向振子间的间距0.325λ。

9．反射振子与馈电振子的间距为0.15λ。

加工与安装注意事项材料的选用：a. 频率在400MHz以下的振子选用φ8~12的铜管或铝管。

b. 频率在400MHz以上的振子选用φ3~6的铜管或铝管。

c。

天线横杆和支架可选用金属管或其他材材。

加工方法：a. 馈电振子选用φ8~12mm铜管或铝管的可以采用热加工方法按设计的形状和尺寸把金属管内装满比较细的干沙子（注意要装实），加热后弯制成型，然后将沙子倒出既可，馈电振子选用φ3~6mm铜管或铝管的可以采用冷加工方法按设计的形状和尺寸用弯管器弯制成型。

b. 反射振子和引向振子分别焊接在天线横杆上，也可用螺丝钉固定，（注意所有振子一定要在一个平面上和天线横杆垂直，馈电振子要和天线横杆绝缘）安装和注意事项：用于接收电视信号，振子和地面平行安装。

用于接收调频广播信号或用于业余电台的发射和接收时振子和地面要垂直安装。

八木天线的原理和制作tm

八木天线的原理和制作t m公司标准化编码 [QQX96QT-XQQB89Q8-NQQJ6Q8-MQM9N]八木天线的原理和制作八木天线（YaGi Antenna）也叫引向天线或波导天线，因为八木秀次（YaGi）教授首先用详细的理论去解释了这种天线的工作原理，所以叫做八木天线，它是由HF，到VHF，UHF波段中最常用的方向性天线。

八木天线是由一个有源激励振子（Driver Element）和若干无源振子组成，所有振子都平行装制在同一平面上，其中心通常用一铅通（也可用非金属──木方）固定。

有源振子就是一个基本半波偶极天线（Dipole），商品八木天线──尤其是用在电视接收时，则多用折合式半段偶极天线做有源振子，好处是阻抗较高，匹配容易频率亦较宽阔，适合电视讯号的8MHz通频带。

但折合式振子在业余条件下，制作较难，而宽带带亦会引入较大噪音，因此常见的八木天线多用基本半波偶极型式的有源振子。

至于无源振子根据它的功能可以分为反射器（Reflecto r）和导向器（Director）两种。

通常反射器的长度比有源振子长4～5%，而导向器可以有多个，第1～4个导向器的长度通常比有源振子顺序递减2～5%。

由反射器至最前的一个导向器的距离叫做这个八木天线长度。

通常收发机的天线输出端，都只是接到八木天线的有源振子。

反射器和导向器通常与收发机没有任何电气连接，但在有源振子作用下，两者都会产生感应电压表，电流，其幅度各相位则与无源振子间的距离有关，亦和无源振子的长度有关。

因为当振子间的距离不同时，电源走过的途径距离也不同，就会形成不同的相位差。

当无源振子的长度不同时，呈现的阻抗也不同。

适当地安排反射器的长度，和它与有源振子的距离，便可使反射器和有源振子产生的电磁场在反射器后方相互抵消，而在有源振子前方上相加。

同样，适当地安排导向器的长度和它到有源振子的距离，可以使导向器和有源振子在主方向上产生的电磁场相加。

这样由有源振子幅射的电波，在加入反射器和导向器后，将沿着导各器的方向形成较强的电磁场，亦即单方向的幅射了。

调频信号八木天线制作

八木五单元FM天线的制作发表日期：2003年12月21日出处：调频发烧作者：甘铭晓【编辑录入：飞奔】天线是接收机捕捉信号的工具,用于远程调频广播接收的天线大部分采用八木(YAGI)天线,八木天线的单元数接影响了接收范围,单元数越多,则方向越尖锐,增益越高,直距离越远.中国的调频广播频段为87.5-108MHZ,而电视五频道的中心频率为88MHZ,所以五频道天线基本适合于远程调频广播接收.爱好者可购五频道电视天线代用,要求高的爱好者可将五频道电视天线稍加改后用.我建议用五单元的好,它具有较高的增益,且体积不大.普通的五频道五单元八木天线才十多元,购后改动最合算.以下我介绍我使用天线的一些处理方法:1.天线的匹配问题,一般天线的输出为300欧,而电缆多为75欧,阻抗不同就得进行匹配,否则高频信号是很难传输的.天线匹配器多为变压器式和U型半波环式,变压器式匹配器制作较复杂,线和磁环的选取直接影响匹配系数.而U型半波环式只需一段75欧的电缆就可以了.我应用时觉得U型半波环式好些.2.天线的调试问题,安装好天线后并不是就有立杆见影的效果,需进行调试后才有不可思义的效果.首先要确定要接收电台的方向(因为天线为定向天线),将天线引子的方向对准电台方向.用接收机试收电台,然后找相应方向的一个最弱的信号调节天线的高度,找一个信号最强的位置后将天线定住.3.使用天线放大器应注意的问题,目前市场上的天线放大器多为两个9018组合的,由于9018的工作噪声较大,要"发烧"最好将9018改用C3358或C3355低噪管.若使用放大器时在多个频点上出现不明的数码声(音频脉冲)干扰其它电台的信号,这是传呼发射台的谐波再生造成的,是由于天线放大器的滤波器问题,最好在输入端加一个BPF(88-108MHZ滤波器),可从旧的调频收音机上拆(形状如电视6.5MHZ滤波器).亦可在第一级放大器的耦合电容前对地加一个5-45P的电容.4.天线与电缆的接头应注意防锈,天线一般架设在天台,日晒风吹后天线接口很易生锈,这样会影响信号的传输和天线的匹配,使接收效果变差.若有天线放大器的天线极易使放大器自激,最好在天线安装时将接口涂上防锈漆.5.电缆安装时尽量拉直不要卷在一起,引入屋后最好在刚入屋处安个插座,打雷时可很快拔下.6.天线架设时应注意防雷,高层建筑一般都有避雷针,避雷范围是以针尖为原点与针成45度角的伞形空间,天线应在此空间内才安全.7.天线的保养,由于天线受风吹,日晒,雨淋后很快会被氧化,有时间可一年将天线洗一次,我是一年换一付天线的.电缆的所有接口一样要用95%的酒精清洗.8.天线的反射器,振子和引向器不能和支架导通,要用塑料隔开!9.大部分收音头是300欧输入的,可以将收音头里的300-75欧的匹配器断开成75欧接口.一个调频接收系统并不是有了好天线,高级电缆就有很好的接收效果.而是要在天线,电缆和接收机相互配合下才可能的.就如我们音响发烧一样,音源,功放,线材,音箱相互搭配好才有好的效果一样.我们选择接收机时应注意,目前市场上的很多收音机都不适宜进行远程调频接收,普通的微型收音机主要是设计为了能收本地和邻近电台,它在调谐的工艺上花较少的工夫,邻频处理不好,它主要花在外形设计上.普通的收音头我认为手调的要比数调的好,目前国产的普通数调收音头主要设计在它的功能上,而不是求它的高灵敏度,手调收音机是我国民族工业的成熟产品,显然普通手调收音头比数调的好.但一些国产的数调机还是不错的,已可和一些进口产品比美了.在我的使用中发现汽车调频接收机相当好,不论是手调的还是数调的,它的灵敏度和邻频处理都很好,中强度信号在0.2MHZ完全可分离,主要它是用了一体化调谐器,一体调谐器不象普通调谐一样与中放和立体声解调设计在同一块板上,而是由专业厂家另外生产的,它不论工艺还是技术都是较好的.使用WALKMEN时,我认为手调的比数调的好,比如松下,爱华,索尼的收音功能都是很出色的.。

435八木天线制作方法

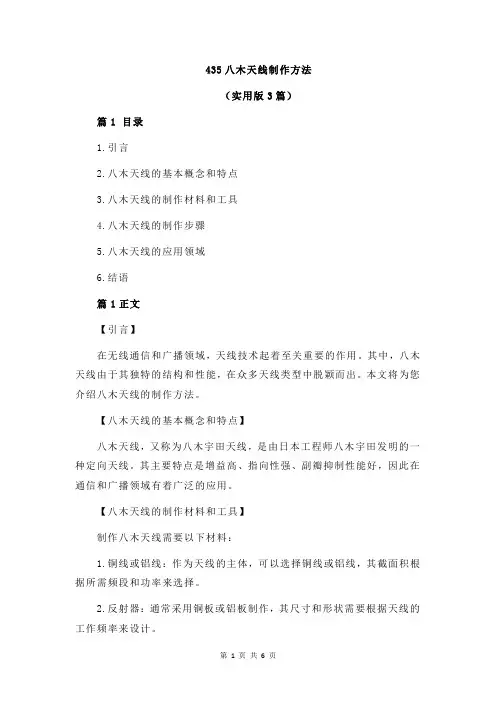

435八木天线制作方法（实用版3篇）篇1 目录1.引言2.八木天线的基本概念和特点3.八木天线的制作材料和工具4.八木天线的制作步骤5.八木天线的应用领域6.结语篇1正文【引言】在无线通信和广播领域，天线技术起着至关重要的作用。

其中，八木天线由于其独特的结构和性能，在众多天线类型中脱颖而出。

本文将为您介绍八木天线的制作方法。

【八木天线的基本概念和特点】八木天线，又称为八木宇田天线，是由日本工程师八木宇田发明的一种定向天线。

其主要特点是增益高、指向性强、副瓣抑制性能好，因此在通信和广播领域有着广泛的应用。

【八木天线的制作材料和工具】制作八木天线需要以下材料：1.铜线或铝线：作为天线的主体，可以选择铜线或铝线，其截面积根据所需频段和功率来选择。

2.反射器：通常采用铜板或铝板制作，其尺寸和形状需要根据天线的工作频率来设计。

3.绝缘材料：用于隔离天线元件，防止短路。

4.其他辅助材料：如绑扎带、电焊条等。

制作八木天线所需的工具有：1.钳子：用于剪切和连接电线。

2.焊锡和电焊条：用于焊接天线元件。

3.尺子：用于测量天线元件的尺寸。

4.小刀：用于切割绝缘材料。

【八木天线的制作步骤】1.根据所需频段和功率，选择合适的铜线或铝线，并剪切成适当长度。

2.制作反射器：根据天线的工作频率，设计反射器的尺寸和形状，然后用铜板或铝板制作。

3.准备绝缘材料，将天线主体和反射器隔离，防止短路。

4.将天线主体和反射器按照设计好的布局焊接在一起。

5.检查天线的连接和焊接质量，确保天线性能稳定。

【八木天线的应用领域】八木天线广泛应用于通信、广播、导航等领域，如电视广播天线、无线通信基站天线等。

其高增益、指向性强和副瓣抑制性能好的特点，使得八木天线在众多天线类型中具有较高的竞争优势。

【结语】通过以上介绍，相信您已经了解了八木天线的制作方法。

篇2 目录1.引言2.八木天线的概述3.八木天线的制作材料和工具4.八木天线的制作步骤5.八木天线的调试与使用6.结论篇2正文【引言】在无线通信和广播领域，天线是非常重要的设备，它们可以将电磁波从一个介质传输到另一个介质。

八木天线的制作方法

⼋⽊天线的制作⽅法⼋⽊天线的制作⽅法⼋⽊天线是⼀种引向天线，由⼀个有源振⼦和多个⽆源振⼦放置在同⼀平⾯上，并且垂直于连接它们中⼼的⾦属杆。

⼀般⼀个⽆源振⼦为反射器，其余的⽆源振⼦为引向器。

因为⾦属杆通过振⼦上的电压波节点，并垂直于天线，所以，⾦属杆对天线的近场影响很⼩。

⽽有源振⼦必须与⾦属杆绝缘。

通过下表的数据可以看到，⼋⽊天线的增益⾼于垂直天线及偶极天线。

(摘⾃《天线电波传播》，北⽅交通⼤学徐坤⽣、蒋忠涌编著)天线形式反射器数引向器数有源振⼦数⽅向性系数偶极　００１０ dB⼆单元⼋⽊１０１３～４.５ｄＢ⼆单元⼋⽊００１３～４.５ｄＢ三单元⼋⽊１１１６～８ｄＢ四单元⼋⽊１２１７～１０ｄＢ五单元⼋⽊１３１９～１１ｄＢ从上表上可知，⼋⽊天线的单元越多，⽅向性越强。

但是单元的增加不与⽅向性成正⽐。

单元过多时，导致⼯作频带变窄，整个天线尺⼨也将偏⼤。

在短波波段，波长较长，⾃制⼋⽊天线⽐较困难，在超短波波段（Ｖ／Ｕ），因波长短，可以⽐较⽅便的⾃制低成本的⼋⽊天线。

⼋⽊天线的数学计算复杂(我遇到数学推导就觉得头昏脑涨)，不过很多⼯程或理论书籍都给出它的尺⼨，只要依照这些数据，就可以⾃制出⼀副不错的YAGI！五单元⼋⽊天线的尺⼨⼊图１如果⾃制四单元⼋⽊天线，只要不安装引向器Ｄ就可以，天线也会显得⼩巧⼀点。

如果想做成七单元，在上图的基础上加两个引向器单元，长度分别是半波长的８４％，８２％。

新加的单元的间隔仍是波长的０.２倍。

我做的70CM波段⼋⽊天线，最初是四单元的，各个振⼦及其连接的⾦属杆，⽤ＢＧ４ＲＵＶ提供的铜焊条(直径２.５ｍｍ)制成。

⼤约⼀个⽉后，买了⼀段２⽶长，直径４ｍｍ的铜条，⼜制了⼀可拆卸的四单元⼋⽊天线（找到⼀段矩形铜管作为连接各个振⼦的⽀杆，各个振⼦均⽤螺丝与⽀杆固定，便于携带）。

第⼀⽀天线的谐振点⽐预计的中⼼频率（４３５兆赫）低了约２兆赫，但在４３０⾄４４０兆赫内的ＳＷＲ不⾼，最低的ＳＷＲ〈１.１，最⾼的ＳＷＲ也不⼤于１.４。

自制FM八木天线及在东莞接收调频广播的情形

自制FM八木天线及在东莞接收调频广播的情形我在本坛潜水连年，受众大虾迫害甚深，“欲”火中烧，终于忍不住了，冒出头来四处寻觅毒源，去年11月窜到省会广州，一日之内购得两件毒品：根德的S700收音机和狮龙TD7010R收音头。

这两件毒物一起具有两大突出优势，音质好，接收性能优秀。

通过一番把玩，家中收音设备名分从头排位：S700侍奉在床头，狮龙收音头端坐于客厅，原有的德生PL230、道奇车机不是对手，都打入冷宫了，德生9700只能挂在浴室里供冲凉时解闷。

一、我的FM收音目标第一是高质量的音乐节目，音质要好，能解调出立体声，噪音要低。

我曾是一个HIFI发烧友，这一方面不能含糊。

晚上FM电台大体被老军医陈主任们霸占了，只有广东电台音乐台和东莞音乐台的节目可听，因此最好能收到香港电台第四台的节目（几年前我用道奇车机加上一副室外FM天线就能够收到，成天播出西乐和民乐，还有主持人缓和高雅的讲解伴随你进入悠扬优美的音乐世界）。

第二是遵循“兼听那么明”的祖训，香港各大电台的节目仍是要听的！这时能够不要立体声，有必然语音清楚度和低噪音就能够够了。

哦，对了，商台的“十八楼C座”还在播出吗?最后是无线电发烧友的普遍心愿，确实是FM远程接收。

一机在手，远远近近的调频电台尽收“耳”底，何等令人陶醉啊！二、DIY FM天线好马配好鞍，好机还需有副好天线，这是坛中大虾常常教诲咱们的。

小弟我住在东莞市区的花园新村一栋八层楼房的七楼，爬上楼顶只见四面楼房林立，商铺密集，远远近近还有很多高层建筑或已傲然屹立或正拔地而起，一些房顶上竖着各类发射天线，不知是小灵通仍是电话基地站，能够想见电磁污染严峻，接收环境复杂恶劣。

再加上珠三角一带FM电台多如牛毛，光有靓机，没有一副好天线，也是徒然。

市售20元左右的薄皮铝管FM天线，我曾用过两副，一年多就不堪风吹雨打，振子折弯变形了。

这次我决定自制一副。

我翻出《电视接收天线》和《自制高频甚高频天线手册》两本老书，增强了理论学习，明确了前进方向——五单元的半曲折合振子天线，还找到了调频发烧网站甘铭晓站长的FM天线设计图，使我免去了复杂的计算，在此表示深深的感激。

八木天线的原理和制作tm

八木天线的原理和制作八木天线（YaGiAntenna）也叫引向天线或波导天线，因为八木秀次（YaGi）教授首先用详细的理论去解释了这种天线的工作原理，所以叫做八木天线，它是由HF，到VHF，UHF波段中最常用的方向性天线。

八木天线是由一个有源激励振子（DriverElement）和若干无源振子组成，所有振子都平行装制在同一平面上，其中心通常用一铅通（也可用非金属──木方）固定。

有源振子就是一个基本半波偶极天线（Dipole），商品八木天线──尤其是用在电视接收时，则多用折合式半段偶极天线做有源振子，好处是阻抗较高，匹配容易频率亦较宽阔，适合电视讯号的8MHz通频带。

但折合式振子在业余条件下，制作较难，而宽带带亦会引入较大噪音，因此常见的八木天线多用基本半波偶极型式的有源振子。

至于无源振子根据它的功能可以分为反射器（Reflector）和导向器（Director）两种。

通常反射器的长度比有源振子长4～5%，而导向器可以有多个，第1～4个导向器的长度通常比有源振子顺序递减2～5%。

由反射器至最前的一个导向器的距离叫做这个八木天线长度。

通常收发机的天线输出端，都只是接到八木天线的有源振子。

反射器和导向器通常与收发机没有任何电气连接，但在有源振子作用下，两者都会产生感应电压表，电流，其幅度各相位则与无源振子间的距离有关，亦和无源振子的长度有关。

因为当振子间的距离不同时，电源走过的途径距离也不同，就会形成不同的相位差。

当无源振子的长度不同时，呈现的阻抗也不同。

适当地安排反射器的长度，和它与有源振子的距离，便可使反射器和有源振子产生的电磁场在反射器后方相互抵消，而在有源振子前方上相加。

同样，适当地安排导向器的长度和它到有源振子的距离，可以使导向器和有源振子在主方向上产生的电磁场相加。

这样由有源振子幅射的电波，在加入反射器和导向器后，将沿着导各器的方向形成较强的电磁场，亦即单方向的幅射了。

导向器的长度相同，间距相等的八木天线称为均匀导向八木天线，特点是天线的主办窄，方向系数大，整个频带内增益均匀。

八木天线的原理和制作tm3901

八木天线的原理和制作八木天线（YaGiAntenna）也叫引向天线或波导天线，因为八木秀次（YaGi）教授首先用详细的理论去解释了这种天线的工作原理，所以叫做八木天线，它是由HF，到VHF，UHF波段中最常用的方向性天线。

八木天线是由一个有源激励振子（DriverElement）和若干无源振子组成，所有振子都平行装制在同一平面上，其中心通常用一铅通（也可用非金属──木方）固定。

有源振子就是一个基本半波偶极天线（Dipole），商品八木天线──尤其是用在电视接收时，则多用折合式半段偶极天线做有源振子，好处是阻抗较高，匹配容易频率亦较宽阔，适合电视讯号的8MHz通频带。

但折合式振子在业余条件下，制作较难，而宽带带亦会引入较大噪音，因此常见的八木天线多用基本半波偶极型式的有源振子。

至于无源振子根据它的功能可以分为反射器（Reflector）和导向器（Director）两种。

通常反射器的长度比有源振子长4～5%，而导向器可以有多个，第1～4个导向器的长度通常比有源振子顺序递减2～5%。

由反射器至最前的一个导向器的距离叫做这个八木天线长度。

通常收发机的天线输出端，都只是接到八木天线的有源振子。

反射器和导向器通常与收发机没有任何电气连接，但在有源振子作用下，两者都会产生感应电压表，电流，其幅度各相位则与无源振子间的距离有关，亦和无源振子的长度有关。

因为当振子间的距离不同时，电源走过的途径距离也不同，就会形成不同的相位差。

当无源振子的长度不同时，呈现的阻抗也不同。

适当地安排反射器的长度，和它与有源振子的距离，便可使反射器和有源振子产生的电磁场在反射器后方相互抵消，而在有源振子前方上相加。

同样，适当地安排导向器的长度和它到有源振子的距离，可以使导向器和有源振子在主方向上产生的电磁场相加。

这样由有源振子幅射的电波，在加入反射器和导向器后，将沿着导各器的方向形成较强的电磁场，亦即单方向的幅射了。

导向器的长度相同，间距相等的八木天线称为均匀导向八木天线，特点是天线的主办窄，方向系数大，整个频带内增益均匀。

八木天线的原理和制作

八木天線的原理和製作八木天线（YaGi Antenna）也叫引向天线或波导天线，因为八木秀次（YaGi）教授首先用详细的理论去解释了这种天线的工作原理，所以叫做八木天线，它是由HF，到VHF，UHF波段中最常用的方向性天线。

八木天线是由一个有源激励振子（Driver Element）和若干无源振子组成，所有振子都平行装制在同一平面上，其中心通常用一铅通（也可用非金属──木方）固定。

有源振子就是一个基本半波偶极天线（Dipole），商品八木天线──尤其是用在电视接收时，则多用折合式半段偶极天线做有源振子，好处是阻抗较高，匹配容易频率亦较宽阔，适合电视讯号的8MHz通频带。

但折合式振子在业余条件下，制作较难，而宽带带亦会引入较大噪音，因此常见的八木天线多用基本半波偶极型式的有源振子。

至于无源振子根据它的功能可以分为反射器（Reflector）和导向器（Director）两种。

通常反射器的长度比有源振子长4～5%，而导向器可以有多个，第1～4个导向器的长度通常比有源振子顺序递减2～5%。

由反射器至最前的一个导向器的距离叫做这个八木天线长度。

通常收发机的天线输出端，都只是接到八木天线的有源振子。

反射器和导向器通常与收发机没有任何电气连接，但在有源振子作用下，两者都会产生感应电压表，电流，其幅度各相位则与无源振子间的距离有关，亦和无源振子的长度有关。

因为当振子间的距离不同时，电源走过的途径距离也不同，就会形成不同的相位差。

当无源振子的长度不同时，呈现的阻抗也不同。

适当地安排反射器的长度，和它与有源振子的距离，便可使反射器和有源振子产生的电磁场在反射器后方相互抵消，而在有源振子前方上相加。

同样，适当地安排导向器的长度和它到有源振子的距离，可以使导向器和有源振子在主方向上产生的电磁场相加。

这样由有源振子幅射的电波，在加入反射器和导向器后，将沿着导各器的方向形成较强的电磁场，亦即单方向的幅射了。

导向器的长度相同，间距相等的八木天线称为均匀导向八木天线，特点是天线的主办窄，方向系数大，整个频带内增益均匀。

FM三单元八木天线制作

转贴] FM三单元八木天线制作作者：广播爱好…文章来源：香山小灵通点击数：4612 更新时间：2003-11-15FM三单元八木天线制作:制作材料可选直径为6~8mm的铜、铝或不锈钢管，俺就是选用了最容易取材的不锈钢管制作，整副天线闪闪发亮，很漂亮，永不生锈，接收效果不错。

有兴趣的朋友可以试试哟。

天线与馈线的连接，是安装天线时十分重要的问题。

若连接不正确，将直接影响接收效果。

其连接方式，取决于天线中有源振子的形状和馈线的种类。

一般常用的有下列情况。

一、天线的有源振子为半波折合振子（阻抗３００ω）。

连接馈线采用３００ω扁平馈线时，其连接方式最简单，即将馈线的两根导线分别接在有源振子中间开口处即可，如图１所示。

如果采用７５ω同轴电缆作连接馈线，其连接方式需要把半波折合振子３００ω阻抗变换与同轴电缆７５ω匹配。

方法是载取１／２波长的同轴电缆制作成ｕ型变换器，如图２所示。

先将１／２λ的同轴电缆中间芯线的两端，接在半波折合振子天线的开口处，其外层屏蔽网相连；主馈线的芯线接天线开口处的任一端，其屏蔽网连接ｕ形变换器的屏蔽网。

二、天线的有源振子为半波振子（阻抗７５ω）当馈线采用３００ω扁平馈线时，需进行阻抗变换，方法是用１／４波长的扁平馈线两根制成阻抗变换器，接法如图３所示。

当馈线采用７５ω同轴电缆时，就只需要进行平衡－不平衡转换，可采用７５ω同轴线作ｕ形变换器，接法如图４所示。

取一根１／２λ的同轴电缆，将两端接于天线开口处并将外层相连好；再在ｕ形变换器１／４λ处截断，其主馈线的芯线接在１／４λ处的同轴线芯线，其外层屏蔽线接在３／４λ处的同轴线芯线。

此外，还可用双孔磁心制作。

其制作方法见图５（ａ）、（ｂ）所示。

双孔磁心阻抗变换器的突出优点是体积小频带宽，缺点是抗干扰能力与选择性差。

八木天线的原理和制作tm

八木天线的原理和制作八木天线（YaGiAntenna）也叫引向天线或波导天线，因为八木秀次（YaGi）教授首先用详细的理论去解释了这种天线的工作原理，所以叫做八木天线，它是由HF，到VHF，UHF波段中最常用的方向性天线。

八木天线是由一个有源激励振子（DriverElement）和若干无源振子组成，所有振子都平行装制在同一平面上，其中心通常用一铅通（也可用非金属──木方）固定。

有源振子就是一个基本半波偶极天线（Dipole），商品八木天线──尤其是用在电视接收时，则多用折合式半段偶极天线做有源振子，好处是阻抗较高，匹配容易频率亦较宽阔，适合电视讯号的8MHz通频带。

但折合式振子在业余条件下，制作较难，而宽带带亦会引入较大噪音，因此常见的八木天线多用基本半波偶极型式的有源振子。

至于无源振子根据它的功能可以分为反射器（Reflector）和导向器（Director）两种。

通常反射器的长度比有源振子长4～5%，而导向器可以有多个，第1～4个导向器的长度通常比有源振子顺序递减2～5%。

由反射器至最前的一个导向器的距离叫做这个八木天线长度。

通常收发机的天线输出端，都只是接到八木天线的有源振子。

反射器和导向器通常与收发机没有任何电气连接，但在有源振子作用下，两者都会产生感应电压表，电流，其幅度各相位则与无源振子间的距离有关，亦和无源振子的长度有关。

因为当振子间的距离不同时，电源走过的途径距离也不同，就会形成不同的相位差。

当无源振子的长度不同时，呈现的阻抗也不同。

适当地安排反射器的长度，和它与有源振子的距离，便可使反射器和有源振子产生的电磁场在反射器后方相互抵消，而在有源振子前方上相加。

同样，适当地安排导向器的长度和它到有源振子的距离，可以使导向器和有源振子在主方向上产生的电磁场相加。

这样由有源振子幅射的电波，在加入反射器和导向器后，将沿着导各器的方向形成较强的电磁场，亦即单方向的幅射了。

导向器的长度相同，间距相等的八木天线称为均匀导向八木天线，特点是天线的主办窄，方向系数大，整个频带内增益均匀。

简单的二单元八木天线的制作

简单的三单元八木天线的制作八木天线是一种引向天线，有一个有源振子和多个无源振子放置在同一平面上，并且垂直于连接它们中心的金属杆。

一般一个无源振子为反射器，其余的无源振子为引向器。

因为金属杆通过振子上的电压波节点，并垂直于天线，所以，金属杆对天线的近场影响很小。

而有源振子必须与金属杆绝缘。

根据学校与接收机的距离和发射机的功率，采用二单元八木天线。

在制作天线之前，对八木天线的原理有个大致的简单了解。

天线形式反射器数引向器数有源振子数方向性系数偶极００１０dB二单元八木１０１３～４．５ｄＢ二单元八木００１３～４．５ｄＢ三单元八木１１１６～８ｄＢ四单元八木１２１７～１０ｄＢ五单元八木１３１９～１１ｄＢ从上表可知，八木天线的单元越多，方向性越强。

但是单元的增加不与方向性成正比。

单元过多时，导致工作频带变窄，整个天线尺寸也将偏大。

< 一>器材的准备：（1）两根长约2.4m，直径4.5mm的PVC管。

要求PVC管无弯折，无破损（天线的支撑采用PVC管，可以抵抗风吹雨打）。

（2）三根长1.2mm，5mm的铜导线，和一根长约2m的电线。

保留电线上的橡胶皮。

天线的振子我们采用直径5mm耐弯折的铜电线，可以有效的将电磁波传递到天空中。

（3）高频信号传输线8M（确保传输线从发射机到主教二楼天台上）。

（4）电烙铁一把，尖嘴钳一把，万用表，绝缘胶带。

我们做的是77MHZ的波段天线。

天线的长度计算等于波长的1 / 2。

波长=光速/ 频率。

< 二>制作步骤：（1）我们首先将两根铜电线拉直的绑在PVC管上，两根电线相交处留一个2cm的缝隙，并将铜电线的橡胶消去，两头露出长约2cm铜导线，以备焊接信号传输线。

将两个电线用绝缘胶布粘在PVC管上。

（2）布信号线。

将信号线从广播站拉到三楼的天台上，用专用的螺钉固定在牢固的地方，避免信号线的摇拽，损坏信号线，影响传输质量。

（3）焊接信号线和两根电线交汇处的导线，将信号线的一头消开，会有一根轴心铜线和轴心铜线四周的铜网，将铜线和轴心铜线焊在一起，焊接时注意不要烫坏轴心铜线的绝缘部分。

435八木天线制作方法

435八木天线制作方法八木天线，也称为Yagi-Uda天线，是一种常用的定向天线，广泛应用于通信和无线电传输领域。

本文将介绍制作一种435八木天线的方法，包括所需材料、步骤和注意事项，帮助读者了解如何制作这种天线。

1. 铝管：直径为0.5英寸，长度为一根八木天线的总长度。

2. 绝缘尺子：用于测量和标记长度。

3. 电线：直径为14号，长度为一根八木天线总长度加上额外的电源线。

4. 电缆连接器：根据实际需要，选择适合你的设备的连接器。

5. 螺钉和螺母：用于固定器件的连接。

6. 天线支架：可根据需要选择自行购买或制作。

1. 测量和标记：首先，使用绝缘尺子测量和标记所需的铝管长度。

根据435八木天线的设计规格，绘制一条中央导体线和一系列辐射子元素线的位置。

将每个元素的长度计算好，并标记在铝管上。

2. 切割铝管：使用合适的工具，根据标记线的位置，将铝管切割为相应的长度。

确保切割平整、直线，并尽量减少残留的锯齿边缘。

3. 准备辐射子元素：根据设计规格，在铝管上钻孔以安装辐射子元素。

将每个辐射子元素的一个端点与中央导体线连接，另一个端点朝向发射方向。

4. 组装和固定：将切割好的铝管和已经准备好的辐射子元素进行组装。

使用螺钉和螺母将辐射子元素固定在铝管上。

确保每个辐射子元素之间的距离和角度与设计规格一致。

5. 连接电线：为八木天线提供电源，将一根电线连接到中央导体线的一端，并将其固定到铝管上。

将另一端的电线延伸到天线外部的适当位置，以便与设备连接。

6. 安装支架：选择合适的天线支架，并根据实际需要进行安装。

确保安装时天线的朝向和角度符合设计规格，并紧固螺母以保持稳定。

7. 连接设备：在八木天线的另一端连接选择的电缆连接器，以便将天线与通信设备或无线电设备连接。

1. 在制作过程中，一定要仔细测量和标记，确保每个元件的长度和位置准确无误。

2. 切割铝管时要小心操作，确保切割平整且无锯齿边缘。

3. 组装和固定辐射子元素时，注意确保每个辐射子元素之间的距离和角度符合设计规格。

自制430MHz五单元八单元八木天线

DIY430MHz五单元八单元八木天线文章整理:BG4PYI八木天线是一种典型的定向天线，也称为八木宇田天线、引向天线。

八木天线结构如图1所示，它由一个有源振子，一个反射器和若干根引向器组成。

其中稍长于有源振子的反射器起反射能量作用，较有源振子稍短的引向器起引导能量的作用。

有源振子两侧的反射器和引向器使原来的双向辐射变成单向辐射，以提高天线的增益。

八木天线结构简单、馈电方便，具有较高的增益，广泛应用于VHF/UHF频段。

天线尺寸八木天线的单元数目、长度及各单元间距对天线的增益、前后辐射比及带宽等指标都有很大的影响。

八木天线尺寸的理论计算比较复杂，多数情况下是利用一些近似公式、经验数据进行初步选取，或者在一个成品天线基础上进行修改，然后通过实验，反复调整好后再最后确定相关数据。

八木天线尺寸的确定需要从天线各项性能指标中折衷考虑。

本天线反射器的长度取35 cm(0.5λ，波长λ=70cm)，三根引向器的长度相等，都取31cm(0.44λ)，有源振子的长度暂取34cm(0.486λ)，实际长度还要在天线调整中确定。

引向器的间距选取有变间距和等间距二种。

各单元间距可在0.1λ到0.34入之间选取。

引向器的间距取值大时，天线增益高；间距小时，天线的频带特性好。

本天线引向器的间距取值0.2λ。

要注意的是第一根引向器与有源振子之间的间距要小一些，一般为0.14λ。

反射器与有源振子的间距也为0.2λ。

天线各单元长度及间距见表1五单元。

五单元R A L D1 D2 D3 dr d1 d2 d3(mm) 350 330 6 318 310 295 140 105 135 135表2八单元八单元R A L D1 D2 D3 D4 D5 D6 dr d1 d2 d3 d4 d5 d6(mm) 349 319 5 310 300 290 280 274 273 146 95 109 131 140 154 163γ匹配天线与馈线连接时首先要解决的是阻抗匹配问题。

调频广播八木天线设计

学号：0908421076本科毕业论文（设计）(2013届)调频广播八木天线设计院系电子信息工程学院专业电子信息工程姓名许莹莹指导教师张忠祥胡英彪职称副教授高工调频广播八木天线设计摘要天线是一种用来发射或者接收电磁波的器件,其在现代通信系统中的作用不可或缺，用于远程调频广播接收的天线大部分采用八木天线。

本文根据调频广播的指标需求，主要围绕天线理论展开，完成八木天线的设计和测试。

本文的第一个部分表明了该课题研究的现实意义和发展现状，详细地介绍了天线的基本理论，包括天线的基本工作原理，天线的主要特性参数等；本文的第二个主要部分是八木天线的理论分析与设计仿真，设计出用于接收调频广播84.8MHz的八木天线。

在设计过程中探讨八木天线的设计方法，通过对相关需求天线的分析，运用HFSS实现天线的仿真和优化。

通过实物测试结果的对比，改进设计方案，优化输入阻抗、驻波比及带宽等特性参数，最终完成符合要求的八木天线设计。

关键词：八木天线调频广播HFSS 驻波比ABSTRACTAntenna is an antenna for transmitting or receiving electromagnetic device, and it plays an important role in present communication system. Especially, is most often used to receive the remote FM radio. Based on the target of FM radio and antenna theory, we complete the design and test of Yagi antenna.The first section shows that the significance of the research and the status of the development, and introduce in detail the basic theory of the antenna, including the basic principle, the main characteristic parameters and so on; The second main part of my work is the theory analysis of Yagi antenna and simulation design. Then, we design a Yagi antenna to receive FM 84.8. Yagi antenna design methods in the design process to explore, through the analysis of the relevant requirements antenna using HFSS simulation and optimization of antenna.Compare with the results of the physical test, improve the design method and optimize the input impedance, VSWR and bandwidth characteristic parameters. Finally complete to the design of Yagi antenna, meeting the requirementsKey word: Yagi antenna FM radio HFSS VSWR目录一绪论 (1)1.1研究背景及目的意义 (1)1.2国内外研究现状 (1)1.3 本文的内容安排 (2)二天线的基本理论 (3)2.1 天线的概述 (3)2.1.1 天线的功能及应用 (3)2.1.2 天线的分类 (4)2.1.3 天线的发展史 (4)2.2 基本元的辐射 (4)2.2.1电基本振子的辐射 (5)2.2.2 磁基本振子的辐射 (6)2.2.3 小环天线的辐射 (7)2.3 天线的基本原理和主要参数 (7)2.3.1 天线的工作原理 (7)2.3.2 天线的主要参数 (8)2.3.2天线其他技术指标 (11)2.4 结论 (12)三八木天线的分析与设计 ................................ 错误！未定义书签。

八木天线制作方法

在电视信号较弱，收看效果比较差的地区，要进一步提高产品电视机接收信号的灵敏度，关键在于正确选择电视接收天线的尺寸。

本文以常用的电视室外定向接收天线为例（如图1所示）进行介绍。

结构图1所示，这种天线又称八木天线或波渠天线。

它的优点是结构简单、增益高。

整个天线可以用金属管或金属棒也可以用金属条等制成。

除支架外，每一根金属管（棒）称为振子。

其中与馈线相接的振子，称馈电振子或称有源振子（图1形状的馈电振子又称折合振子）；比馈电振子长的一根振子，称反射器；比馈电振子短的一根振子，称引向器。

反射器和引向器统称无源振子。

反射器与最远的一根引向器之间的距离称为天线长度。

天线接收信号能力最强的方向（又称最大接收方向）是由反射器指向引向器。

对这种天线的尺寸选择得当时，天线本身就可以提供10分贝左右的增益。

选择方法合理的选择天线总长（包括引向器个数），应该是在了解接收机实际灵敏度、欲接收的频道及接收点的电视信号场强的情况下，确定对天线总增益的要求之后再进行。

当接收点场强未知时，可以放宽增益余量来确定引向器的个数。

天线尺寸选择的具体步骤如下：1．根据确定的天线总增益值。

参考表一，找出要求的引向器的个数n。

由表一可以看出：振子数超过五个之后，其增益增加得不多；十单元与双层五单元天线的增益相同，而在VHF频段，双层五单元天线比十单元天线容易架设，因此，需要VHF频段的高增益天线时，可用双层五单元天线。

2．确定引向器的间距。

若采用多个引向器，一般采用等间距的方案比较好，即每个引向器之间的距离dl相等。

但是，第一个引向器与馈电振子的间距d′l应取得小一些，如图2所示。

dl=（0.15～0.40）λ2；d′l=（0.6～0.7）dl。

式中λ2，如果要同时接收几个相近频道，应为高频道高端波长。

若dl取大的数值，优点：增益高，方向性尖锐；缺点：容易接收干扰信号，尺寸较大。

采用多单元时，支撑复杂。

若dl取值小，优点：抗干扰性较好；缺点：增益低，方向性弱。

八木天线制作教程

八木天线制作教程八木天线是一种引向天线，由一个有源振子和多个无源振子放臵在同一平面上，并且垂直于连接它们中心的金属杆。

一般一个无源振子为反射器，其余的无源振子为引向器。

因为金属杆通过振子上的压波节点，并垂直于天线，所以，金属杆对天线的近场影响很小。

而有源振子必须与金属杆绝缘。

通过下表的数据可以看到，八木天线的增益高于垂直天线及偶极天线。

(摘自《天线与电波传播》，北方交通大学徐坤生、蒋忠涌编著)天线形式反射器数引向器数有源振子数方向性系数偶极００１０dB二单元八木１０１３～４.５ｄＢ二单元八木００１３～４.５ｄＢ三单元八木１１１６～８ｄＢ四单元八木１２１７～１０ｄＢ五单元八木１３１９～１１ｄＢ从上表上可知，八木天线的单元越多，方向性越强。

但是单元的增加不与方向性成正比。

单元过多时，导致工作频带变窄，整个天线尺寸也将偏大。

在短波波段，波长较长，自制八木天线比较困难，在超短波波段（Ｖ／Ｕ），因波长短，可以比较方便的自制低成本的八木天线。

八木天线的数学计算复杂，不过很多工程或理论书籍都给出它的尺寸，只要依照这些数据，就可以自制出一副不错的YAGI!五单元八木天线的尺寸如图１如果自制四单元八木天线，只要不安装引向器Ｄ就可以，天线也会显得小巧一点。

如果想做成七单元，在上图的基础上加两个引向器单元，长度分别是半波长的８４％，８２％。

新加的单元的间隔仍是波长的０．２倍。

我做的70CM波段八木天线，最初是四单元的，各个振子及其连接的金属杆，用ＢＧ４ＲＵＶ提供的铜焊条(直径２．５ｍｍ)制成。

大约一个月后，买了一段２米长，直径４ｍｍ的铜条，又制了一可拆卸的四单元八木天线（找到一段矩形铜管作为连接各个振子的支杆，各个振子均用螺丝与支杆固定，便于携带）。

第一支天线的谐振点比预计的中心频率（４３５兆赫）低了约２兆赫，但在４３０至４４０兆赫内的ＳＷＲ不高，最低的ＳＷＲ〈１．１，最高的ＳＷＲ也不大于１．４。

第二支天线的ＳＷＲ在整个70CM频段内的起伏不大，最高约１．２。
