5G阵列天线设计
面向5G通信的多射频天线设计
面向5G通信的多射频天线设计随着5G通信技术的推广和应用，传统的天线设计已经不能满足多频段、高速数据传输等要求，因此，研究人员对面向5G通信的多射频天线设计进行了深入探究。
在本文中，我们将对多射频天线设计进行讨论，从天线材料、结构、参数优化等方面入手，探究如何设计出符合5G通信标准的多射频天线。
一、天线材料选择在设计多射频天线时，天线材料是一个非常重要的因素，合适的材料选择能够提高天线的性能。
对于5G频段的天线，我们一般采用高介电常数、低损耗的材料，例如陶瓷、聚酰亚胺、氧化锆陶瓷等。
这些材料可以提供更强的信号接收和传输能力，同时具备良好的机械性能和耐高温、耐候性等特点。
二、天线结构设计在天线结构设计上，我们需要考虑以下几点：1. 天线类型：目前常用的5G通信天线有微带天线、频旋天线、天线阵列等，我们需要根据实际需求选用适合的天线类型。
2. 天线尺寸：针对不同频段的信号，我们需要合理设计天线的尺寸。
一般来说，天线尺寸越小，其工作频段会越窄，因此需要在尺寸和工作频段之间做出权衡。
3. 天线辐射方向：在天线辐射方向上，我们需要根据实际应用需求确定，例如室外应用所需的天线辐射方向一般是全方向性的。
三、天线参数优化在天线参数优化方面，我们可以尝试以下几种方法：1. 预测模拟法：通过基于电磁场理论的仿真软件，可以对不同参数进行模拟分析，从而得出最优参数。
2. 实验优化法：通过天线实际测试，对参数进行逐步调整，从而得到最优参数。
3. 优化算法：利用数学优化算法，例如遗传算法、粒子群算法等，对多维参数进行优化。
总之，面向5G通信的多射频天线设计需要综合考虑材料、结构和参数等因素，并进行科学合理的优化和调整，才能取得更好的性能和应用效果。
在今后的应用中，多射频天线将会成为5G通信网络的重要组成部分，促进数字化社会的发展。
5g天线阵列的原理

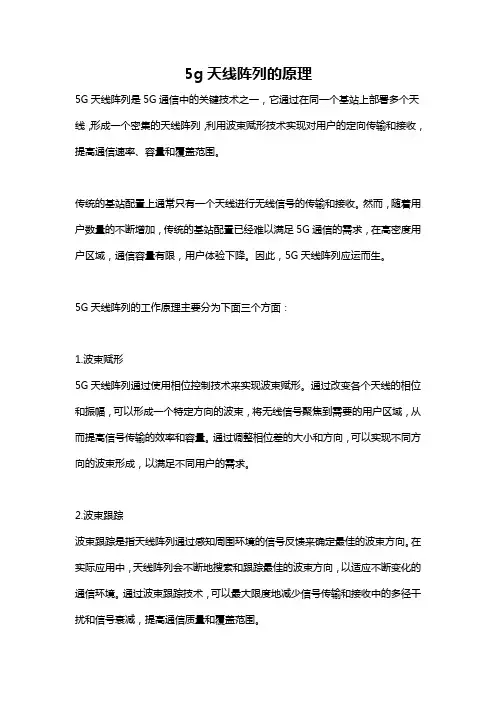

5g天线阵列的原理5G天线阵列是5G通信中的关键技术之一，它通过在同一个基站上部署多个天线，形成一个密集的天线阵列，利用波束赋形技术实现对用户的定向传输和接收，提高通信速率、容量和覆盖范围。
传统的基站配置上通常只有一个天线进行无线信号的传输和接收。
然而，随着用户数量的不断增加，传统的基站配置已经难以满足5G通信的需求，在高密度用户区域，通信容量有限，用户体验下降。
因此，5G天线阵列应运而生。
5G天线阵列的工作原理主要分为下面三个方面：1.波束赋形5G天线阵列通过使用相位控制技术来实现波束赋形。
通过改变各个天线的相位和振幅，可以形成一个特定方向的波束，将无线信号聚焦到需要的用户区域，从而提高信号传输的效率和容量。
通过调整相位差的大小和方向，可以实现不同方向的波束形成，以满足不同用户的需求。
2.波束跟踪波束跟踪是指天线阵列通过感知周围环境的信号反馈来确定最佳的波束方向。
在实际应用中，天线阵列会不断地搜索和跟踪最佳的波束方向，以适应不断变化的通信环境。
通过波束跟踪技术，可以最大限度地减少信号传输和接收中的多径干扰和信号衰减，提高通信质量和覆盖范围。
3.多用户MIMO技术5G天线阵列还可以通过采用多用户MIMO（MU-MIMO）技术，实现对多个用户同时传输和接收数据。
在传统的MIMO系统中，每个用户需要独立的天线来传输和接收数据，而在天线阵列中，可以利用多个天线进行并行的数据传输，有效提高通信效率和容量。
总结来说，5G天线阵列通过波束赋形和波束跟踪技术，可以将无线信号聚焦到需要的用户区域，减少信号传输和接收中的干扰和衰减，从而提高通信速率、容量和覆盖范围。
此外，多用户MIMO技术可以实现对多个用户的并行传输和接收，进一步提高通信效率。
5G天线阵列是5G通信中的关键技术之一，对于实现高速、高容量、广覆盖的5G通信具有重要意义。
5G移动通信中的大规模天线阵列设计与优化
5G移动通信中的大规模天线阵列设计与优化随着移动通信技术的不断发展，5G移动通信成为当前热门话题。
大规模天线阵列是5G通信系统中的关键技术之一，其在提高网络容量、增强覆盖范围和提高通信速率等方面具有重要作用。
本文将讨论5G移动通信中大规模天线阵列的设计与优化方法。
首先，大规模天线阵列的设计需要考虑到空间自适应传输技术。
该技术利用多个天线单元和信道状态信息，实现波束赋形和干扰消除。
波束赋形是指根据信道信息和用户位置，通过调整天线单元之间的相位和幅度，实现波束的方向性分布，从而增强用户的信号接收质量。
干扰消除则是利用自适应算法，对干扰进行抵消或者降低其影响。
需要注意的是，波束赋形和干扰消除需要进行动态调整以适应不同的信道和用户需求。
其次，大规模天线阵列的设计还需要考虑到天线数量和布局。
在5G通信中，大规模天线阵列一般由数百个到数千个天线单元组成。
这样的设计可以提供更高的天线增益、更强的信号覆盖和更大的容量。
而天线的布局一般分为线性阵列、矩形阵列和圆形阵列等形式。
不同的布局方式对波束赋形和干扰消除的性能会有不同的影响。
因此，在设计大规模天线阵列时，需要综合考虑天线数量和布局的影响，选择最优的设计方案。
另外，优化大规模天线阵列的设计还需要考虑到功耗和成本。
大规模天线阵列由于天线数量较多，会消耗大量的功率。
因此，在设计时需要考虑功耗的优化策略，减少能耗。
同时，在制造成本方面也需要进行优化，以降低系统的成本，提高其可行性和商业化价值。
对于大规模天线阵列的优化，可以采用多种方法。
一种方法是利用优化算法进行波束赋形和干扰消除的优化。
这些算法可以根据不同的目标函数，如最大化信号接收质量或最小化干扰，通过调整天线单元的参数来优化系统的性能。
另一种方法是利用智能算法，如机器学习和深度学习，通过训练数据和神经网络来优化系统的性能。
这些算法可以根据大量的数据和样本，选择最佳的参数配置，从而实现最优化的设计。
综上所述，大规模天线阵列的设计与优化在5G移动通信中起着重要作用。
5G通信技术中多天线技术的使用教程
5G通信技术中多天线技术的使用教程随着信息时代的发展，通信技术不断创新。
5G通信技术作为最新一代移动通信技术，具有更快的速度、更低的延迟和更高的可靠性，为人们的生活带来了巨大的影响和改变。
在5G通信技术中，多天线技术被广泛使用，为用户提供更好的连接质量和体验。
本篇文章将为您介绍5G通信技术中多天线技术的使用教程。
1. 多天线技术的基本概念多天线技术（MIMO）是指在同一个通信系统中，同时使用多个天线进行信号传输和接收的技术。
通过同时发送和接收多个信号，多天线技术可以显著提高无线信号的传输速率和性能。
在5G通信技术中，多天线技术被广泛应用于基站和终端设备之间的通信连接，以实现更快速、更可靠的数据传输。
2. 多天线技术的工作原理多天线技术的工作原理可以简单描述为：发送端使用多个天线同时发送不同的信号，并通过信道传输到接收端的多个天线上。
接收端的多个天线接收到不同的信号后，经过信道分离与处理，将多个信号重新合并在一起，并恢复原始的数据信息。
3. 多天线技术的优势多天线技术在5G通信技术中具有许多优势。
首先，多天线技术可以提高无线信号的传输速率，通过同时传输多个信号，增加了传输效率。
其次，多天线技术可以提高信号的覆盖范围和穿透能力，更好地满足用户在不同环境下的通信需求。
此外，多天线技术还可以减少信号的干扰和衰落，提高通信系统的可靠性和稳定性。
4. 多天线技术的应用场景多天线技术在5G通信技术中有广泛的应用场景。
其中之一是大规模天线阵列（Massive MIMO）技术。
通过在基站上部署大量的天线，与终端设备进行通信，大规模天线阵列技术可以显著增加通信覆盖范围和传输速率。
另一个应用场景是波束成形（Beamforming）技术。
波束成形技术通过动态调整天线之间的相位和振幅关系，将无线信号聚焦在特定的方向上，提高信号传输的可靠性和质量。
5. 多天线技术的使用教程使用多天线技术需要注意一些关键的步骤和技巧。
首先，正确选择和配置天线：根据实际需求和环境条件，选择适合的天线类型和数量，并合理布置在基站或终端设备上。
5G网络天线权值优化介绍
工参 邻区关系（邻区配置图、站间距）
配置 信息
覆盖场景感知（特殊场景、室内外） 设备运行状态（关断/激活态）
NRM 天线波束配置状态
环境 信息
参数配置状态 2D/3D地图 建筑物分布（地貌特征）
覆盖感知
性能 信息
用户分布（位置定位）
MR/MDT KPI(OMC)
网络质量感知（KPI）
路测 DPI
业务质量感知（KQI/QoE）
水平3dB波宽
110° 90° 65° 45° 25° 110° 90° 65° 45° 25° 15° 110° 65° 45° 25° 15°
垂直3dB波宽
6° 6° 6° 6° 6° 12° 12° 12° 12° 12° 12° 25° 25° 25° 25 -2°~9° -2°~9° -2°~9° -2°~9° 0°~6° 0°~6° 0°~6° 0°~6° 0°~6° 0°~6°
覆盖评估预测（传播模型 分析） 优化效果评估/预估
决策
节电小区决策（小区、时段、方 式、门限） 天线参数配置决策 邻区关系规划/优化决策 速率优化决策（MLB、切换参数）
载频linsence调度优化
Vo无线网络优化决策 站点规划决策
…
执行
参数平台 OMC …
Massive MIMO天线权值介绍
4G 无线网络广播单波束
精准匹配难度大
覆盖场景多样化，差异化精确匹配难度大
广场场景 近点宽波束,保证接入 远点窄波束,提升覆盖
高楼场景 使用垂直面覆盖宽波束，
提升垂直覆盖范围
商业区 广场+高楼覆盖, 采用较大水平/垂直波束
人工调整弊端多
人工权值优化分析难、灵活性差、 成本高、效率低且实时性差。
超大规模天线阵列的设计与优化

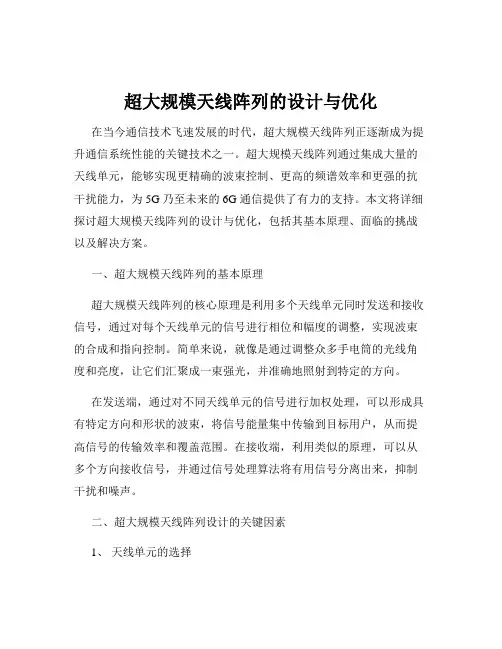

超大规模天线阵列的设计与优化在当今通信技术飞速发展的时代，超大规模天线阵列正逐渐成为提升通信系统性能的关键技术之一。
超大规模天线阵列通过集成大量的天线单元，能够实现更精确的波束控制、更高的频谱效率和更强的抗干扰能力，为 5G 乃至未来的 6G 通信提供了有力的支持。
本文将详细探讨超大规模天线阵列的设计与优化，包括其基本原理、面临的挑战以及解决方案。
一、超大规模天线阵列的基本原理超大规模天线阵列的核心原理是利用多个天线单元同时发送和接收信号，通过对每个天线单元的信号进行相位和幅度的调整，实现波束的合成和指向控制。
简单来说，就像是通过调整众多手电筒的光线角度和亮度，让它们汇聚成一束强光，并准确地照射到特定的方向。
在发送端，通过对不同天线单元的信号进行加权处理，可以形成具有特定方向和形状的波束，将信号能量集中传输到目标用户，从而提高信号的传输效率和覆盖范围。
在接收端，利用类似的原理，可以从多个方向接收信号，并通过信号处理算法将有用信号分离出来，抑制干扰和噪声。
二、超大规模天线阵列设计的关键因素1、天线单元的选择天线单元的性能直接影响整个阵列的性能。
常见的天线单元类型包括贴片天线、偶极子天线等。
在选择天线单元时，需要考虑其工作频段、带宽、增益、辐射方向图等特性，以满足系统的设计要求。
2、阵列拓扑结构阵列的拓扑结构决定了天线单元的布局方式。
常见的拓扑结构有线性阵列、平面阵列和立体阵列等。
不同的拓扑结构具有不同的波束形成能力和空间分辨率，需要根据具体的应用场景进行选择。
3、信号处理算法高效的信号处理算法是实现超大规模天线阵列性能优化的关键。
例如，波束形成算法用于控制波束的方向和形状，信道估计算法用于获取信道状态信息，预编码算法用于在发送端对信号进行预处理，以提高接收端的性能。
三、超大规模天线阵列设计面临的挑战1、硬件复杂度超大规模天线阵列包含大量的天线单元和射频链路，这导致硬件复杂度大幅增加。
如何实现小型化、低功耗、低成本的硬件设计是一个亟待解决的问题。
《2024年应用于5G频段的相控阵列天线的设计》范文
《应用于5G频段的相控阵列天线的设计》篇一一、引言随着无线通信技术的飞速发展，第五代移动通信系统（5G）已经成为当前和未来通信领域的重要研究方向。
相控阵列天线作为5G系统中的关键技术之一，其设计对于提高系统性能、扩大覆盖范围和增强信号质量具有重要意义。
本文将详细介绍应用于5G频段的相控阵列天线的设计，包括设计原理、关键技术、设计流程以及性能评估等方面。
二、设计原理与关键技术1. 设计原理相控阵列天线是一种利用相位控制技术实现波束赋形和波束扫描的天线阵列。
其基本原理是通过调整每个阵元的相位，使波束在空间中产生偏移，从而实现波束的指向和扫描。
在5G系统中，相控阵列天线能够根据信号传播环境和用户需求，动态调整波束指向和宽度，提高信号的覆盖范围和传输速率。
2. 关键技术（1）阵列结构优化：阵列结构是相控阵列天线设计的关键因素之一。
优化阵列结构可以提高天线的增益、效率和辐射性能。
常用的阵列结构包括线性阵列、平面阵列和立体阵列等。
（2）相位控制技术：相位控制技术是实现波束赋形和波束扫描的核心技术。
通过精确控制每个阵元的相位，可以实现对波束的指向和扫描。
常用的相位控制技术包括数字式相位控制技术和模拟式相位控制技术。
（3）信号处理技术：信号处理技术是提高相控阵列天线性能的重要手段。
通过对接收到的信号进行滤波、放大、采样和数字处理等操作，可以提高信号的信噪比和传输速率。
三、设计流程1. 需求分析：根据5G系统的需求，确定相控阵列天线的性能指标和工作频段。
2. 阵列结构设计与仿真：根据需求分析结果，设计出满足要求的阵列结构，并进行仿真验证。
3. 相位控制技术与信号处理技术研究：研究并确定合适的相位控制技术和信号处理技术。
4. 天线单元设计与优化：设计出满足要求的天线单元，并进行优化设计。
5. 整体设计与仿真：将天线单元与阵列结构进行整合，进行整体设计与仿真验证。
6. 制作与测试：根据仿真结果，制作出实物样品并进行测试验证。
5G移动通信天线的研究与设计
5G移动通信天线的研究与设计随着信息技术的不断发展，移动通信已经成为人们生活中不可或缺的一部分。
从最初的 1G 模拟通信到如今的 5G 高速通信，每一次技术的变革都带来了巨大的影响。
在 5G 时代，天线作为移动通信系统的关键组成部分，其研究与设计变得尤为重要。
5G 移动通信对天线提出了更高的要求。
与以往的通信技术相比，5G 需要支持更高的频段、更大的带宽、更多的天线端口以及更复杂的波束赋形技术。
这意味着 5G 天线需要具备更高的性能、更小的尺寸、更低的成本以及更好的适应性。
在频段方面，5G 不仅使用了传统的低频段，还引入了毫米波频段。
毫米波频段具有丰富的频谱资源，可以提供极高的传输速率，但同时也带来了巨大的挑战。
由于毫米波信号的传播损耗较大，天线需要具备更高的增益和方向性，以保证信号的有效覆盖。
此外，毫米波天线的尺寸较小，加工精度要求高，这对天线的设计和制造工艺提出了新的要求。
为了满足 5G 移动通信对带宽的需求，天线需要具备宽带特性。
传统的天线设计方法往往难以实现宽频带，因此需要采用新的技术和结构。
例如，多频段天线、宽带匹配网络以及新型的天线辐射单元等技术的应用，可以有效地拓展天线的工作带宽。
在天线端口数量方面，5G 采用了大规模多输入多输出（MIMO）技术，天线端口数量大幅增加。
这要求天线能够实现多个端口之间的良好隔离，以避免信号之间的干扰。
同时，大规模 MIMO 技术需要天线能够灵活地调整波束方向，实现对用户的精准覆盖和跟踪，这就需要采用先进的波束赋形算法和天线阵列设计。
5G 移动通信天线的设计面临着诸多技术难题。
首先是天线的小型化问题。
随着移动设备的轻薄化发展，天线的尺寸受到了严格的限制。
如何在有限的空间内实现高性能的天线是一个亟待解决的问题。
其次是天线的集成化问题。
5G 通信系统需要将天线与射频前端、基带处理等模块集成在一起，以实现系统的小型化和高性能。
这就需要解决天线与其他模块之间的电磁兼容问题，以及优化整个系统的性能。
5G终端天线结构设计综述
0引言面向2020年及未来,移动通信技术和产业将迈入第五代移动通信(5G)的发展阶段。
5G 能够满足人们超高流量密度、超高移动性的需求,为用户提供高清视频、虚拟现实、增强现实、云桌面、在线游戏等极致业务,还将渗透到物联网等领域,与工业设施、医疗仪器、交通工具等深度融合,全面实现“万物互联”,有效满足工业、医疗、交通等垂直行业的信息化服务需要。
5G 天线则是实现以上这些愿景至关重要的系统部件之一。
面对信息的快速增长,通信能力不足的弊端日益明显,多频带双极化天线成为一种主流选择,近来,具有堆叠贴片的紧凑尺寸双极化天线通过多模操作来提供双传输通道变得非常流行[1],但是由于存储空间的狭小,这些天线往往隔离较差并且增益较低,这也是要着重解决的难题。
与传统天线相比,可重构天线具有简化、小型化等许多优势,可以改变方向图、频率和极化性能,因此,非线性设备也被广泛用于无线通信系统中,在这种情况下,天线如果没有谐波抑制能力,就会出现电磁兼容性问题[2];而且,为了进一步提高能量转换的效率,抑制谐波是必不可少的。
在传统的系统设计中,通常会采用大容量、高成本和插入损耗滤波器来抑制谐波,但这又会影响系统的阻抗匹配,所以天线设计中也要注意这两者的平衡。
另一方面,尽管许多天线设计旨在达到尽可能大的工作带宽,然而由于各种通信系统的共存,在实现抗干扰传输的同时满足超宽带设计也很具有挑战性。
在4G 系统中,MIMO 技术已经获得较为广泛的应用,面对5G 在传输速率和系统容量等方面的性能挑战,天线数目的进一步增加仍将是MIMO 技术继续演进的重要方向。
同时,正如上文所提到,许多其他设计方案也在5G 智能终端的需求上显示出很好的应用前景,其中最有代表性的便是MIMO 天线、频率可重置天线和缝隙天线。
本文就5G 天线的研究现状做了介绍,展示了MIMO 天线、频率可重置天线及其他常见天线的设计,对天线设计中去耦合技术及带宽拓展技术作了阐述。
5G技术中的大规模天线阵列与波束赋形技术
5G技术中的大规模天线阵列与波束赋形技术随着移动通信技术的不断进步，人们对于更高速率、更可靠的无线通信需求也越来越大。
为满足这一需求，5G技术应运而生。
5G技术的核心之一就是大规模天线阵列与波束赋形技术，它们在提高数据传输速率和增强无线信号质量方面发挥着重要作用。
大规模天线阵列是5G系统中基础设备的重要组成部分。
传统的无线通信系统多采用单一的天线发射信号，而大规模天线阵列是由数十个乃至数百个天线组成的阵列。
这种天线阵列的设计类似于雷达天线，但其目的是更好地聚焦和捕捉无线信号。
通过将多个天线的信号相互干涉叠加，可以增加无线信号的传输距离和传输速率，实现更强的信号覆盖。
而波束赋形技术是5G技术中另一项重要技术。
波束赋形是通过调整天线阵列的相位和幅度，使得无线信号能够准确地聚焦在特定的用户或区域。
传统的通信系统在发送信号时会将信号辐射到周围的空间中，效果相当于将信号均匀地向四面八方辐射。
而波束赋形技术则可以将信号按照指定的方向进行辐射，提高了信号的传输效率和容量。
通过使用波束赋形技术，可以将大量的能量聚焦在用户所在的位置，从而提供更强的信号强度和更高的数据传输速率。
大规模天线阵列和波束赋形技术的结合，可以实现更好的信号覆盖和更高的数据传输速率，为5G技术的推广和应用提供了重要的技术支持。
大规模天线阵列可以提高信号覆盖范围和干扰抑制能力。
通过将多个天线的信号聚合在一起，可以提高信号的强度和覆盖范围，同时在传输过程中还可以对多径干扰进行抑制，提高信号的传输质量。
波束赋形技术可以提高数据传输速率和系统容量。
通过将无线信号进行精确定向，可以将信号能量集中在用户所在的位置，提高信号的传输速率和系统容量。
但是，大规模天线阵列和波束赋形技术在应用过程中也面临一些挑战。
由于天线数量的增加，天线之间的相互干扰成为一个问题。
当天线之间相互干扰时，可能会降低系统的传输质量。
大规模天线阵列和波束赋形技术的实现需要更高的计算和处理能力，这对于基站设备来说是一项挑战。
用于5G_智能手机的宽带高隔离度MIMO_天线
１６４ ２０２４ＲａｄｉｏＥｎｇｉｎｅｅｒｉｎｇＶｏｌ ５４Ｎｏ １ｄｏｉ：１０．３９６９／ｊ．ｉｓｓｎ．１００３－３１０６．２０２４．０１．０２２引用格式：姚婷，杨雪霞．用于５Ｇ智能手机的宽带高隔离度ＭＩＭＯ天线［Ｊ］．无线电工程，２０２４，５４（１）：１６４－１７２．［ＹＡＯＴｉｎｇ，ＹＡＮＧＸｕｅｘｉａ．ＢｒｏａｄｂａｎｄＨｉｇｈ ｉｓｏｌａｔｉｏｎＭＩＭＯＡｎｔｅｎｎａｆｏｒ５ＧＳｍａｒｔｐｈｏｎｅＡｐｐｌｉｃａｔｉｏｎ［Ｊ］．ＲａｄｉｏＥｎｇｉｎｅｅｒｉｎｇ，２０２４，５４（１）：１６４－１７２．］用于５Ｇ智能手机的宽带高隔离度ＭＩＭＯ天线姚 婷，杨雪霞（上海大学通信与信息工程学院，上海２００４４４）摘 要：提出了一种用于第五代移动通信（５Ｇ）智能手机的紧凑型宽带高隔离度多输入多输出（Ｍｕｌｔｉｐｌｅ ＩｎｐｕｔＭｕｌｔｉｐｌｅ Ｏｕｔｐｕｔ，ＭＩＭＯ）天线对，将其在手机两侧边框内表面对称放置，组成相关性低的８元ＭＩＭＯ阵列。
采用耦合馈电方式设计了宽带倒Ｆ天线（ＩＦＡ）单元，以零间距镜像对称的方式组成一个结构紧凑的双单元天线对，其－６ｄＢ阻抗带宽为３．３～６．５ＧＨｚ（６５．３％），完全覆盖了ｎ７７／ｎ７８／ｎ７９和ＬＴＥｂａｎｄ４６的５Ｇ频段，其尺寸仅为２６．８ｍｍ×６ｍｍ（０．２９λ０×０．０７λ０，λ０为３．３ＧＨｚ的自由空间波长）。
利用差／共模对消理论及加载分布式电容的方法提高了天线对两端口间隔离度，带内隔离度高于１１ｄＢ，在ｎ７９和ＬＴＥｂａｎｄ４６频段（４．４～５．９２５ＧＨｚ）隔离度高于１５ｄＢ，且在４．９ＧＨｚ中心频点处的峰值隔离度能达到４０ｄＢ，在整个带内的天线总效率为５９％～８８．８％。
为了提高８元ＭＩＭＯ阵列隔离度，在相邻两天线对之间的接地板上蚀刻矩形缺陷地去耦结构，单元间包络相关系数（ＥｎｖｅｌｏｐｅＣｏｒｒｅｌａｔｉｏｎＣｏｅｆｆｉｃｉｅｎｔ，ＥＣＣ）均小于０．１。
5G移动终端MIMO阵列天线的研究
5G移动终端MIMO阵列天线的研究5G移动终端MIMO阵列天线的研究随着5G技术的迅速发展，移动通信的需求变得越来越高。
为了满足用户对更高速率和更稳定连接的需求，研究人员开始关注MIMO（多输入多输出）技术及其在5G移动终端中的应用。
MIMO技术通过利用多个天线进行数据传输和接收，提高了信号的可靠性和传输速率。
其中，MIMO阵列天线作为关键技术之一，能够显著提升5G移动终端的性能。
MIMO阵列天线是一种具有多个天线单元的天线系统，它们被布置在移动终端的小区域内，以形成一个天线阵列。
基于MIMO原理，当天线阵列同时接收到多个信号时，可以利用空间分集技术将不同的信号进行分离，从而提高信号的抗干扰能力和传输速率。
与传统的单天线系统相比，MIMO阵列天线能够提供更稳定、更快速的连接，为用户带来更好的通信体验。
在研究5G移动终端MIMO阵列天线的过程中，有几个关键问题需要考虑。
首先是天线阵列的设计。
为了实现高效的数据传输和接收，天线阵列的设计需要合理选择天线的数量、位置和方向。
一般情况下，天线数量越多，天线阵列的性能越好。
其次是信号处理算法。
在MIMO阵列天线系统中，信号处理算法具有重要意义。
合理的信号处理算法可以有效地提高信号的接收品质和传输速率。
最后是天线与终端设备的匹配。
为了让MIMO阵列天线系统正常工作，必须保证天线与终端设备的匹配性。
这包括天线特性、天线连接线路等因素。
只有天线与设备的匹配合理，才能提供良好的通信性能。
在目前的研究中，有许多方法被提出来解决以上问题。
例如，基于遗传算法的天线布局优化方法，可以通过优化算法得到最佳的天线位置和方向，以提高系统的可靠性和传输速率。
此外，基于智能信号处理技术的MIMO信号处理算法也被广泛研究和应用。
这些算法利用智能算法对信号进行分析和重构，从而提高了系统的性能。
同时，通过改进天线材料和设计工艺，也能够提高天线的传输和接收效果。
总之，5G移动终端MIMO阵列天线的研究是一个非常值得关注和深入研究的领域。
007 史上最全!5G各类场景的天线解决方案
PART 1
概述
PART 2
主宏站场景5G天线解决方案
PART 3
室分场景5G天线解决方案
目
PART 4
高铁场景5G天线解决方案
PART 5
隧道场景5G天线解决方案
录
PART 6
其他特殊场景5G天线解决方案
Part 01
概述
随着5G试验网络开展，5G基站系统通道数的增加并未提升单用户的感知，其作用主要是增加多 用户的接入容量，但同时也增加了建网投资成本。在实际的应用场景，如室外密集热点场景、 广域覆盖场景、室内分布场景、交通干线和隧道场景，它们在覆盖和容量上的需求都是有差异 的。
• 立体方波赋形天线具有优异的波束收敛与旁瓣抑制能力，使得覆盖范围以外迅速衰减，边界清晰，有效避免 越区干扰与弱覆盖。
室分场景5G天线解决方案
立体方波赋形天线波束宽度合理收窄，更利于密集场景下多小区分割，实现容量提升。基于信源功率足够大， 根据天线波束宽度及三角函数推算出天线覆盖范围。
表1 立体方波赋形天线与其他天线波束增益与波宽对比
4.2 5G 8TR波束赋形天线 5G高铁天线可考虑波束赋形，5G技术支持波束时分扫描。波束时分扫描可以有效地提高覆盖范围， 即增加了等效的波束宽度。 基于波束时分扫描原理，针对高铁应用场景可以在水平和垂直方向赋形，以弥补零陷带来的覆盖空洞，可弥补塔下黑的问题。 5G 高铁赋形天线由4列天线振子组成， 在水平有８个通道， 可实现±30°的扫描范围。由于天线振子数的增加， 天线增益相比 Ｆ频段有3 dB 的增益， 配合MIMO功能， 可以弥补Ｄ频段信号衰减大带来的影响。 按照三维模型，获取水平８通道天线合成波束在高铁线路不同距离上对应的增益值， 与传统33°天线相比，水平零点被填充， 覆盖效果有明显的提升。
5G网络部署中的AAS天线系统
5G网络随着容量、覆盖范围和连接密度的增加，网络运营商(MNO)已将Mass MIMO和波束赋形等先进技术应用于网络中；与此同时AAS(高级天线系统)已集成并在无线网络设施中部署。
什么是AAS(高级天线系统)？Mass MIMO和波束赋形技术对于5G(NR)可实现容量和吞吐量提高至关重要。
然而,随着Mass MIMO天线阵列尺寸的增长，传统天线由于重量、空间和功耗限制而难以支持它们。
我们知道在传统天线中，RF电子设备和无源天线在物理上是分开的。
5G天线阵列中有100个或更多天线元件，使用单独射频电缆连接它们变得笨重且效率低下。
AAS与MIMO阵列同步发展(如图1右)是利用集成和小型化技术的进步，它可在MNO的5G(NR)网络基础设施中有效部署。
AAS(高级天线系统)是将AAS无线与一组AAS功能(包括MIMO和波束成形)相结合。
AAS的核心部件是有源天线系统，其中有源收发器阵列和无源天线阵列智能地集成到单个硬件单元中。
这种集成使AAS 显着小型化，同时提高通信吞吐量，并减少电缆损耗和功耗。
AAS还包括处理无线电信号所需硬件和软件，以及支持执行AAS功能算法。
图1：天线演变(来源RCR Wireless）AAS(高级天线系统)原理AAS工作基于矩形天线阵列，其中波束成形用于在一定角度范围内控制高增益波束。
天线阵列的设计使得各个元件建设性地组合形成一个主瓣，该主瓣在给定方向上传输能量，系统的整体增益由阵列中元件的数量决定。
传输的射频信号在应用于各个阵列元件之前经过单独的预编码，具有相移和幅度偏移-使它们能够被引导到所需方向。
使用同时响应水平和垂直极化无线电波双极化阵列元件增加了系统的流量处理能力。
每个元件由两个独立收发器馈电，其中一组为垂直极化，另一组为水平极化。
图2:射频和数字转向混合波束形成示例(来源:MathWorks）在AAS部署中多个天线元件被划分为子阵列，每个子阵列都由自己的射频链馈电(图2)。
5G移动终端MIMO天线的设计
5G移动终端MIMO天线的设计5G移动终端MIMO天线的设计随着5G技术的迅猛发展，移动网络的速度和覆盖范围有了质的飞跃。
其中，多输入多输出（MIMO）技术是5G网络中的重要组成部分之一。
MIMO技术利用多个天线对同一信号进行传输和接收，以提高数据传输速度和系统容量，并改善网络性能。
本文将介绍5G移动终端MIMO天线的设计原理、应用场景、设计要点和未来发展趋势。
一、设计原理MIMO技术通过在发送端和接收端增加多个天线，将信号分成多个子信道进行传输。
每个天线都可以独立地发送和接收信号，相互之间不会产生干扰。
通过利用空间多样性和信号间的相互干扰，可以大大提高系统的传输速度和可靠性。
二、应用场景MIMO技术广泛应用于移动通信领域，如智能手机、移动路由器和车载通信系统等。
在手机上，MIMO天线可以提供更快的下载和上传速度，使用户可以更方便地享受高清视频、在线游戏和其他多媒体应用。
在路由器上，MIMO技术可以扩大WiFi覆盖范围，提高网络性能和用户体验。
在车载通信系统中，MIMO天线可以提供更强的信号接收能力，提高通话质量和数据传输速度。
三、设计要点1. 多路径信号处理：MIMO技术利用多个天线接收来自不同路径的信号，提高信号的可靠性和传输速度。
在设计MIMO天线时，要考虑天线的相对位置和方向，以最大限度地利用多路径传输的优势。
2. 天线设计：MIMO天线需要满足宽频段和高增益的要求，以适应不同频率的信号传输。
天线的尺寸和形状也需要考虑移动终端的空间限制。
同时，天线之间的互相干扰要尽量减少，可以采用天线阵列设计。
3. 信号处理算法：MIMO技术需要进行信号处理和多用户检测，以提取和解码不同用户的信号。
设计高效的信号处理算法可以提高系统的吞吐量和用户体验。
四、未来发展趋势随着5G技术的不断推进，MIMO技术也在不断发展和完善。
未来的研究重点将集中在以下几个方面：1. Massive MIMO：大规模MIMO技术将利用更多的天线进行传输和接收，提高系统容量和传输速度。
一种用于5G移动通信的天线单元以及阵列天线[实用新型专利]
![一种用于5G移动通信的天线单元以及阵列天线[实用新型专利]](https://img.taocdn.com/s3/m/2517ee1a4693daef5ff73da3.png)
专利名称：一种用于5G移动通信的天线单元以及阵列天线专利类型：实用新型专利
发明人：彭鸣明,赵安平
申请号：CN201721178891.5
申请日：20170914
公开号：CN207490108U
公开日：
20180612
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种用于5G移动通信的天线单元，包括由下而上依次层叠设置的接地板、PCB板介质和陶瓷介质，还包括天线第一部分和天线第二部分，天线第一部分和天线第二部分均设置于陶瓷介质上；所述天线第一部分的末端设置于所述PCB板介质上；所述PCB板介质上与所述天线第二部分相对应的位置设置有第一过孔，所述天线第二部分的末端通过所述第一过孔连接于所述接地板；所述天线第二部分的顶端与所述天线第一部分的顶端间隔的设置于所述陶瓷介质上并相互耦合。
还公开了一种阵列天线，包括基板和n个天线单元，所述n个用于5G移动通信的天线单元在所述基板上呈nx1的阵列排布。
申请人：深圳市信维通信股份有限公司
地址：518000 广东省深圳市宝安区沙井街道西环路1013号A、B栋
国籍：CN
代理机构：深圳市博锐专利事务所
代理人：张明
更多信息请下载全文后查看。
《应用于5G频段的相控阵列天线的设计》范文
《应用于5G频段的相控阵列天线的设计》篇一一、引言随着5G通信技术的快速发展，相控阵列天线作为其关键技术之一，正逐渐成为无线通信领域的研究热点。
相控阵列天线通过调整阵列中每个天线单元的相位，实现对波束的精确控制，从而满足不同场景下的通信需求。
本文将详细介绍应用于5G频段的相控阵列天线的设计。
二、设计要求与目标在设计5G频段的相控阵列天线时，需要满足以下要求：1. 频率覆盖范围：确保天线在5G频段内具有较好的性能，包括工作频率、带宽等。
2. 波束控制：通过调整天线单元的相位，实现对波束的精确控制，满足不同场景下的通信需求。
3. 辐射性能：保证天线具有较高的增益、较低的旁瓣电平和良好的极化特性。
4. 制造工艺：考虑制造工艺的可行性，以便于大规模生产和降低成本。
根据上述要求，我们的设计目标是为5G通信系统提供一个高性能、低成本的相控阵列天线，以满足不同场景下的通信需求。
三、设计思路与方案针对5G频段的相控阵列天线设计，我们采用以下方案：1. 确定天线阵列的布局和结构，包括阵列类型（如线阵、面阵等）和天线单元的排列方式。
2. 选择合适的材料和制造工艺，以确保天线的性能和成本效益。
3. 设计并优化天线的相位控制系统，实现对波束的精确控制。
4. 通过仿真和实验验证天线的性能，包括工作频率、增益、旁瓣电平等。
在《应用于5G频段的相控阵列天线的设计》篇二一、引言随着通信技术的不断发展，第五代移动通信（5G）技术已经成为现代社会的核心基础设施之一。
而作为5G通信系统中关键组件的相控阵列天线，其设计显得尤为重要。
相控阵列天线因其具备的高增益、高灵活性以及优秀的波束赋形能力，能够满足5G 系统对于大容量、低时延和高可靠性的需求。
本文将详细介绍应用于5G频段的相控阵列天线的设计过程和关键技术。
二、相控阵列天线的基本原理相控阵列天线是一种通过控制多个辐射单元的相位和幅度来实现波束赋形的天线。
其基本原理是利用阵列中各个辐射单元的相位差来控制波束的指向，从而实现波束的扫描和赋形。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
5G阵列天线设计
5G——第五代无线通信技术，作为全球性的暴热话题已经是不争的事实。
如众多专家所述，该技术将带来更低时延、更快速率的数据通信，并将导致互联设备的爆发式增长。
5G网络的更大带宽需求，要求必须彻底重新设计天线阵列，从单元到阵列，到馈电网络，到全模型验证和应用场景评估，都需要做完善的精细化仿真和优化设计。
通过ANSYS HFSS的帮助，只需八个步骤，就能轻松完成5G天线阵列的设计和综合验证。
更方便的是，HFSS还能帮助工程师优化各项天线性能指标，如：
增益— 最强的信号辐射方向。
波束控制— 能够将信号辐射控制在某个方向上。
回波损耗— 从天线反射回来的回波能量。
旁瓣电平— 不需要的信号辐射方向。
设计流程结束后，获得的阵列天线聚焦增益更高、回波损耗及旁瓣电平最低，而且方向可控制。
第1步：通过HFSS天线工具箱（ATK）找到天线单元模板
5G天线阵列设计的第1步是通过HFSS天线工具箱（ATK）找到合适的天线单元模板。
该天线单元将定义一个最终用于复制成一系列天线（天线阵列）中的相同部分。
先从天线工具箱（ATK）的库中选择一个天线类型，然后输入工作频率及天线基板属性。
数秒后，天线工具箱（ATK）将生成天线单元的初始几何结构。
然后，HFSS 还可计算天线单元的增益及回波损耗等指标特性。
第2步：将天线单元代入天线阵列
有了天线单元后，工程师就可将其代入一个周期阵列中。
把单元代入一系列复制设计中，有助于提高增益。
在第一步中，天线单元是自行评估的。
现在可使用无限大天线阵列的周期单元重复评估这一过程。
很容易理解，阵列内其它天线的距离会影响增益、回波损耗、旁瓣回波及波束控制等特性。
当然，也可通过调整天线方位来优化这些特性。
选定最佳阵列方位后，可通过定义阵因子，将无限大阵列改为理想化的有限大阵列。
本例中仿真了一个16x16的正方形天线阵列。
第3步：使用域分解方法设计有限大天线阵列
设计天线阵列需要的不是理想化模型，因此，下一步是构建真实仿真，以便更好地理解各天线单元相互作用以及与阵列边缘相互作用的方式。
该仿真方法采用域分解（DDM）方法完成。
域分解方法将复制单个单元的网格并将其应用于第二步定义中的几何结构。
每个网格的边界与相邻网格重叠缝合，以评估临近阵列单元的耦合情况。
采用高性能计算平台和域分解方法，能将每个天线单元网格的计算负荷分配后采用多个处理器内核来并行求解，以此加快求解速度。
网格一旦创建，HFSS便可用于评估和优化天线增益、回波损耗、旁瓣电平和波束控制，精度比第2步中的方法更具优势。
第4步：计算有限大天线阵列的波束角
如果信号的传输方向无法控制，5G天线将毫无意义。
这里，可使用HFSS的“有限阵列波束角计算器”，根据信号频率和扫描/相位角度计算让波束指向特定方向所需的相移。
这些角度将用于定位球坐标系内的阵列天线。
该计算器可在第3步创建的网格的基础上，确定阵列中的天线和波束具体扫描角度之间的关系。
第5步：设计天线阵列馈电网络
下一步是设计阵列的馈电网络。
首先需要确定目标相位关系与幅度，然后在HFSS内设计和迭代馈电网络，直至达标为止。
在迭代设计阵列的馈电电路时，可以预估每次迭代会给幅度和相位关系造成怎样的影响。
完成每个阵列的布线并优化设置后，他们即可开始将其所有设计连接在一个完整的仿真工程中。
第6步：将所有天线阵列模型连接在一个仿真设计中
现在可根据第4步的波束角度计算以及第5步的馈电网络为第3步创建的有限元模型布线。
此外，还可添加移相器，控制信号。
移相器可根据第4步计算的相位角度从组件库中选择。
接下来，可进行线性网络分析（LNA），为这个几近完成的仿真工程评估回波损耗指标。
第7步：将天线阵列激励组合推送到HFSS中
现在需要从LNA把激励结果推送到HFSS中。
换句话说，就是把来自馈电网络的不匹配损耗以幅值及相位值的形式传递给HFSS，然后将结果绘制为系统增益图。
该增益可更准确地反映天线在各个方向的辐射性能。
第8步：在实际使用环境中测试评估天线实际性能
最后一步是在天线使用环境中评估其设计性能[YX1] 。
此过程涉及到电大尺寸的场景和平台，可使用HFSS的射线跟踪法（SBR）技术进行系统级研究。
该研究可计算天线在大型环境下收发信号的能力，如城市市区等环境下。
