MIK-ST500温度变送器设置操作步骤 (1)
仪器操作流程电热恒温器的温度调节步骤
仪器操作流程电热恒温器的温度调节步骤电热恒温器是一种常用于实验室和工业生产中的温度控制设备，其操作流程对于准确控制温度具有重要意义。
下面将介绍电热恒温器的温度调节步骤及相关注意事项。
1. 准备工作在进行温度调节之前，首先需要对电热恒温器进行准备工作。
这包括确保电源供应充足并接好电源线，检查仪器的外部连接是否稳固，以及确保其他控制参数（如定时器、报警器等）设置正确。
同时，准备好需要控制温度的样品或试剂，并将其放置在合适的容器中。
2. 设定目标温度根据实验或工业生产的需求，确定所需的目标温度，并将其输入到电热恒温器的温度控制面板上。
一般情况下，温度控制面板上会有操作按钮或旋钮，通过调节它们可以设定所需的目标温度。
确保输入的温度值准确无误，以免对后续的实验或生产工作造成影响。
3. 启动电热恒温器在设定目标温度后，按下电热恒温器的启动按钮或旋钮，开始温度调节过程。
此时，电热恒温器将根据设定的目标温度进行自动调节。
一般情况下，电热恒温器会先以较高的功率加热，待温度接近目标温度后再切换到较低的功率以稳定温度。
在启动过程中，需要等待一段时间使温度逐渐接近设定目标。
4. 监控温度过程在温度调节过程中，及时监控温度的变化情况是很关键的。
可以通过电热恒温器上的温度显示屏，或者使用外部温度计等工具，实时记录和观察温度的变化。
如果发现温度偏离了目标温度，应及时调整电热恒温器的温度设定值，或者检查仪器是否存在故障，并进行相应的处理。
5. 结束温度调节当温度达到了设定的目标温度，并经过一段时间的稳定后，即可结束温度调节步骤。
在结束之前，需要确保温度已经稳定并保持在设定目标附近。
同时，应关注电热恒温器的关闭过程，以防止样品或试剂受到温度急剧变化的影响。
需要注意的是，在进行温度调节的过程中，应严格按照电热恒温器设备的说明书和安全操作规程进行操作。
在启动、设定目标温度和结束时，应谨慎操作，避免因错误操作而引起事故或损坏设备。
同时，在调节温度时，应注意不要超过设备的最大温度范围，以避免设备损坏或安全隐患。
温度变送器调试与检测实施手册
温度变送器调试与检测实施手册一．项目描述在工业现场，需要对温度、压力、速度、角度、湿度、流量等各类非电物理量进行测量，测量这些非电物理量时，首先需要转换成模拟量电信号，然后通过导线传输到几百米外的控制中心或显示设备上。
这种将物理量转换成标准信号4〜20 mA或（1〜5 V）的仪表称为变送器。
工业上主要有电压、电流两种变送器，但最广泛采用的是用4〜20 mA电流来传输模拟量。
本项目可以将工业现场采集的温度转换成标准信号4〜20 mA和（1〜5 V）。
1 ．项目的功能和性能1 ）具有过流、过压保护功能。
2）输出一路标准信号4〜20 mA3）输出一路标准信号1 〜5 V4）能把采集的温度使用LCD 显示出来5）温度测量范围2.温度变送器的主要技术参数1）额定工作电压：＋24 V±20% 。
2）最小工作电压：> 12 V。
3）极限工作电压：w 30 V。
4）额定输出过流限制保护：内部限制25 mA＋10% 。
5）两线端口接错保护：电源反接保护。
6）工作温度：－30 C〜＋80 C。
3、已具备资料1）相关学习资料（2）变送器调试与检测工艺文件（3）电路板、元器件及配件、项目资讯1.温度变送器的使用场合？2.温度变送器的结构组成？3.画出电源处理电路的电路图并分析工作原理？4. 画出采集电路的电路图并分析工作原理？5. 画出放大电路的电路图并分析工作原理？6. 画出校准电路的电路图并分析工作原理？7. 画出1-5V 输出电路的电路图并分析工作原理？8. 画出V/I 变换电路的电路图并分析工作原理？9. 画出单片机接口电路的电路图并分析工作原理？三、项目计划1、根据电路原理图，列出材料清单。
、确定本项目需要使用的工具和辅助设备，填写下表。
4、本任务需要选择哪些仪器仪表？为什么?5、文字阐述变送器单板调试与检测工艺流程。
6、文字阐述变送器整机调试与检测工艺流程。
四、项目决策1、分小组讨论，分析阐述各自计划和调试、检测流程，确定方案。
温度变送器热电阻温度变送器安全操作规定
温度变送器热电阻温度变送器安全操作规定温度变送器热电阻温度变送器是化工、电力、冶金、航空等多个领域常用的测量仪器。
这种仪器可以用来测量温度以及输出电信号，将测量结果传输到控制室等其他地方。
为了确保温度变送器热电阻温度变送器的安全运行和可靠性，我们需要遵守以下安全操作规定。
1. 温度变送器的选型和安装1.1 温度变送器的选型应根据被测温度范围、测量准确度和环境条件等进行选定。
在使用过程中，需遵循变送器生产厂家提供的规范和说明书。
1.2 温度变送器需要安装在有防爆措施的场所，应避免在易燃、易爆场所使用。
在氢气、乙炔、甲烷等易燃气体和粉尘较多的场所中不可使用。
1.3 安装时应避免温度变送器与电缆等设备受拉力、压力和弯曲力等作用。
特别是在通过墙体、焊缝和法兰等障碍物的条件下，往往需要在温度变送器和电缆之间安装紧固附件。
1.4 安装时还应避免温度变送器与其他设备电源、开关等发生干扰。
如果在电缆过长、电源电压低、控制电缆和电源电缆交叉时出现了较大的噪声，在变送器输入电路中，将产生较强的信号干扰。
2. 温度变送器的工作环境和保管2.1 温度变送器工作环境应保持干净、清洁。
对于在震动、电磁辐射环境下工作的温度变送器，应特别保持谐振和震动的平稳。
并且遵守变送器生产厂家的操作规定进行使用。
2.2 温度变送器在使用前，应将液体温度剪切标尺、液态色谱和温度管等进行检查，并进行定期校准。
温度变送器使用后，需要进行清洗和防护，确保存放干燥通风的环境中，最好的存放温度为－20°C～＋60°C。
2.3 温度变送器不可敲击、强撞等过度使用，避免长时间暴露在阳光下。
在使用中，特别要注意防潮、防油、防尘、防震。
2.4 温度变送器在使用过程中，如发现出现异常、不能正常使用，应及时停机，进行检查和维修，并且应遵守相应的安全操作规定。
3. 温度变送器的维护3.1 温度变送器的维护应由专业技术人员进行。
在维护前，需对温度变送器系统进行调整和检查。
温度变送器调试使用说明
温度变送器调试使用说明一、温度变送器硬件安装调试说明1、根据测量范围需要改变的电阻阻值ROZROZ电阻取值：根据仪表测量范围和传感器类型选取，取值小于对应传感器下限阻值；在校准仪表时，AD转换值要小于3002、根据测量范围需要改变的电阻阻值R17和R18R17和R18取值：根据仪表上限计算需要放大倍数，根据放大倍数决定取值范围，K=（R17+R18）/R18，为了提高反馈精度R17+R18小于60K，AD转换值要大于7800（过采样实现）（注：这种取值方法的目的就是尽可能提高仪表使用精度和分辨率）其余器件参数见表格二、温度变送器调试说明1、按键说明仪表有3个按键，模式键MODE、上升键UP、下降键DN。
UP、DN会根据连续按键时间长短，使修改的参数数值会以*1、*10、*100、*1000数率发生变化，以达到快速完成参数设定的目的。
2、工作状态仪表工作时有三种状态，正常变送显示工作状态、4-20MA输出调试与量程设定状态、仪表出厂调校状态。
3、正常变送显示工作状态正常变送显示工作状态下共有5个显示子页面①测量温度显示页面（XXX ℃）②变送电流输出显示页面（P XXX ma）③仪表量程上限显示页面(H XXX ℃)④仪表量程下限显示(L XXX ℃)⑤仪表工作状态调整页面(00 XXX)按模式键MODE循环显示每个页面。
长时间没有按键按下时，自动返回到测量温度显示页面。
如果温度显示值_xxx和_xxx,表示测量超过量程范围。
4、4-20MA输出调试与量程设定状态正常变送显示工作状态时按MODE键，转到仪表工作状态调整页面，按上升键UP与下降键DN，调整数字到123，按模式键MODE，进入4-20MA输出调试与量程设定状态，按模式键MODE切换页面，按上升键UP与下降键DN改变参数数值，4-20MA输出调试与量程设定状态下共有4个子页面①4-20MA手动输出调试页面（HP XXX ma）②量程上限设定页面（HC XXX ℃）③量程下限设定页面（LC XXX ℃）④返回正常变送显示工作状态页面(00 XXX)在4-20MA手动输出调试页面，按上升键UP与下降键DN可以手动调整变送器输出，输出范围3.８MA~22MA，此功能主要是为了现场系统调试方便设置，变送器量程上限设定页面、量程下限设定页面设定变送器量程，使仪表在正常工作状态时变送器输出和4-20MA相对应，如果设定时量程下限大于量程上限，4-20MA输出和量程反比例对应，在返回正常变送显示工作状态页面时按上升键，存储设定参数结束设定，返回到正常变送显示工作状态。
温度变送器使用说明
电缆保护系统 标准保护系统
挠爆管保护系统

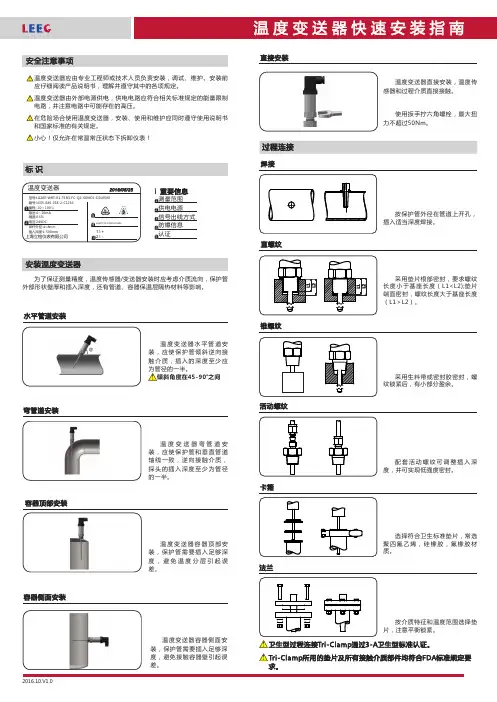

温度变送器快速安装指南
为了避免液体沿电缆流 淌，造成防水接头处积液或 进 入 温 度 传 感 器/变 送 器 接 线 盒，在穿线盒与接线盒间应 按 图 中 所 示 ， 配 置 成 U型 环 状，并使U型底部低于接线盒 出线口。考虑维修更换需 要，预留足够长度的电缆。
4 1
2
3 接线端子
标识
1 螺丝 接线端子 橡胶圈 压紧圈 压紧螺栓 2
3 4
二线制 电源+
电源-
三线制 电源+
信号+ 电源-
四线制
电源+ 信号信号+ 电源-
！卫生型产品的电气连接通常为航空插头，其接线方式为以上航
空插头接线列表中“二线制”对应的接线方式。
！请注意！产品如有更新，具体信号出线时请参考标签。传感器的
安全注意事项
！温 度 变 送 器 应 由 专 业 工 程 师 或 技 术 人 员 负 责 安 装 ， 调 试 、 维 护 。 安 装 前 应仔细阅读产品说明书，理解并遵守其中的各项规定。
！温 度 变 送 器 由 外 部 电 源 供 电 ， 供 电 电 路 应 符 合 相 关 标 准 规 定 的 能 量 限 制 电路，并注意电路中可能存在的高压。
返回维修
仪表返厂前，必须完成下列步骤： 去除所有残留液。对于有害人体健康的流体，例如：易燃、有毒、致癌、放 射性物质等，此步骤特别重要。
！ 警告 !
不能绝对保证去除危险物质时，请勿返回测量仪表，例如：渗入裂缝或扩散 至塑料中的物质。
废弃
该仪器不受WEEE指令2002/96/EG及相应国家的法律约束。 请将仪器交给专门的回收公司，不能直接送至地方回收点处理。
温度控制仪的操作规程(3篇)
第1篇一、设备准备1. 确认温度控制仪已正确连接电源，且电源开关处于关闭状态。
2. 检查温度控制仪的传感器是否完好，并与被测物体正确连接。
3. 确认温度控制仪已安装并固定在稳定的位置，避免震动和倾斜。
二、操作步骤1. 开启温度控制仪电源，等待设备初始化。
2. 设置温度控制仪的温度设定值：a. 按下“设定”键，进入设定模式。
b. 使用“加”、“减”键调整温度设定值。
c. 确认设定值后，按下“确认”键，退出设定模式。
3. 设置温度控制仪的工作模式：a. 按下“模式”键，选择所需的工作模式（如：恒定温度、定时加热、定时冷却等）。
b. 使用“加”、“减”键调整工作模式。
c. 确认工作模式后，按下“确认”键，退出设定模式。
4. 检查温度控制仪的报警设置：a. 按下“报警”键，进入报警设置模式。
b. 使用“加”、“减”键调整报警温度。
c. 确认报警温度后，按下“确认”键，退出设定模式。
5. 启动温度控制仪：a. 确认所有设置完成后，按下“启动”键，开始工作。
b. 温度控制仪开始根据设定值进行温度控制。
6. 监控温度控制仪的工作状态：a. 观察温度控制仪显示屏，了解当前温度、设定温度、报警温度等信息。
b. 如有异常情况，及时调整设定值或停止工作。
三、注意事项1. 温度控制仪在运行过程中，禁止触碰传感器、加热器等部件，以免发生危险。
2. 在调整温度设定值时，请确保温度设定值在设备允许的工作范围内。
3. 温度控制仪运行时，禁止将其放置在易燃、易爆、腐蚀性等有害环境中。
4. 温度控制仪运行过程中，如需停止工作，请先关闭“启动”键，再关闭电源开关。
5. 定期检查温度控制仪的传感器、加热器等部件，确保设备正常运行。
6. 如发现设备故障，请立即停止使用，并联系专业人员进行维修。
四、维护保养1. 定期清洁温度控制仪的显示屏、按键等部件，保持设备整洁。
2. 定期检查温度控制仪的电源线、传感器线等连接线，确保连接牢固。
3. 按照设备说明书进行定期维护保养，确保设备正常运行。
温度变送器模块安全操作及保养规程
温度变送器模块安全操作及保养规程1. 前言温度变送器模块是工控自动化控制系统中常用的一种设备。
通过将热电阻、热电偶等温度传感器所测量到的温度信号转换成标准的工业信号输出，实现对温度的监测、控制。
本文档将介绍温度变送器模块的安全操作和保养规程，以确保设备正常运行并延长其使用寿命。
2. 安全操作规程2.1 设备安装1.在安装前应对设备进行检查，确认设备符合要求，无受损或其他影响设备正常使用的缺陷。
2.按照设备说明书或技术要求，正确安装温度变送器模块，并配备相应的电源、信号线等。
3.在安装设备时，应避免将其暴露在明火或直接阳光下，以确保设备的安全运行。
2.2 设备使用1.在设备通电前，应检查电源线的连接是否正确并紧固，以确保电源的正常供应。
2.在使用设备过程中，应避免过度震动或撞击，防止设备疲劳损坏或者内部零部件松动。
3.不要在高湿度、高温度的环境下使用设备，以免影响设备正常使用，甚至导致设备故障。
4.如果设备出现异常情况，应立即停止使用，并与厂家联系，不要自行修理或拆卸，以避免加剧故障。
2.3 设备维护1.定期对设备进行检查和维护，清除设备内部的灰尘、杂物等物质，避免影响设备的正常运行。
2.定期检查设备的电源线、信号线等，确保其接头良好并无短路、断路等情况。
3.如果设备存在异常情况或报警，应立即停止使用，并进行检查，排除故障。
4.对于长时间不使用的设备，应将其存储在干燥、通风良好的地方，并当季节变化时，应及时对设备进行保养。
3. 保养规程3.1 清洁保养对温度变送器模块进行清洁保养可以去除灰尘、杂质，减少设备内部累积的水蒸气、雾气等物质，延长设备寿命。
1.充分断开设备的电源线和信号线，避免进行清洁时对人员造成伤害或对设备造成不必要的损伤。
2.用干净的清洁布或者软毛刷轻轻擦拭设备外壳，避免使用含有化学成分的清洁剂，以免对设备表面造成二次损伤。
3.定期进行设备内部清洁保养。
使用专业维护工具，如吸尘器或者压缩空气，将设备内部的灰尘、杂物、水蒸气等物质清除干净，并确保设备干燥通风。
智能温度变送器应用安全操作及保养规程
智能温度变送器应用安全操作及保养规程1. 引言智能温度变送器是一种常用的在工业领域中测量和传输温度数据的设备。
为保证设备安全可靠地工作，人们需要遵守一些安全操作和保养规程。
本文档旨在提供智能温度变送器的安全操作和保养指南，以确保设备的正常运行和使用寿命。
2. 安全操作指南2.1 安装和布线•确保在安装前仔细阅读设备的安装说明。
•根据设备的安装要求选择合适的安装位置。
•在安装前，确保断开供电并关闭需要测量的系统。
2.2 供电和电气连接•使用合适的供电电压和电流，避免过载或损坏设备。
•确保电气连接正确可靠，避免接触不良或短路。
•定期检查电气连接，确保没有松动或腐蚀。
2.3 温度测量•在使用设备进行温度测量前，确保设备的测量范围和精度能满足需求。
•避免将设备暴露在极端的温度和湿度环境中，以免影响测量结果。
2.4 设备设置和校准•仔细阅读设备的操作手册，了解设备的设置和校准方法。
•在设备设置和校准前，确保设备处于稳定的工作状态。
•定期校准设备以确保测量结果的准确性。
2.5 维护和保养•定期清洁设备，防止灰尘和污垢积累影响设备的性能。
•定期检查设备的连接线和接口，确保没有松动或腐蚀。
•定期检查设备的电源和供电线路，确保正常工作。
3. 安全保养指南3.1 温度变送器的保护•避免在温度变送器周围使用振动或冲击力较大的设备，以免对设备造成损坏。
•在设备保护上，可以设置适当的物理隔离或防护措施。
3.2 温度变送器的保温•对于在极端环境下工作的温度变送器，应采取保温措施，以防止温度变送器本身受到过度热或过度冷的影响。
3.3 温度变送器的防水•对于在潮湿或多湿环境下工作的温度变送器，应采取防水措施，以防止水分渗入设备内部导致故障。
4. 应急措施4.1 故障排除•当温度变送器出现异常或故障时，首先应查找故障的原因。
•如果无法自行解决问题，应及时联系供应商或技术支持人员。
4.2 紧急停止•在紧急情况下，为了确保安全，应立即断开温度变送器的电源并停止使用。
温度变送器使用规范
中国测试技术研究院作业指导书温度变送器使用、维护、操作规范版本号：A文件编号：ZY/GF/WD/0006编制：日期：2013.04.30批准：日期：2013.05.02实施日期：2013.05.03受控编号：温度变送器检定装置使用维护操作规范1 目的本规范的目的是使温度变送器检定装置的使用、维护操作规范化。
以保证检定/校准结果准确可靠，设备使用安全、有效。
2 适用范围本细则适用于温度变送器检定装置使用维护。
3 职责3.1 实验室负责人和项目负责人负责审查设备、标准器的购置申请、监督、检查本规范执行情况。
负责本规范执行中出现问题的处理。
3.2 保管人负责设备和标准器的验收、登记、建档和定期维护、保养，按周期量值溯源、标志管理等工作，并负有监督使用的责任。
3.3 使用人熟悉检定装置各设备的原理、使用方法，正确使用操作设备，正确使用标准器。
同时进行使用中的日常维护、标志检查核对和记录等工作。
4 标准设备的维护保养4.1 用于检测/校准的标准器应有标准器证书或经国家批准生产，并于有效期内使用。
用于检定/校准的设备等必须按照检定周期要求送检。
4.2 标准器必须存放在规定的温度、湿度，清洁、干燥、无污染，通风良好的专用库房中。
周围不得有强的机械振动和高温度辐射源，不得有腐蚀性气体。
存放地点不得放置其它可能产生危害的物品。
4.3 标准设备必须放置在规定的温度、湿度，清洁、干燥、无污染的环境。
设备上不得放置其它物品。
5 使用前的准备5.1 核对被检定/校准仪器的种类，级别。
准备相应的技术文件，资料，记录。
5.2 对超过有效期的标准设备立即停止使用。
5.3 检查标准设备证书，确认其在有效期内。
5.4 检查确认环境温度、湿度、气压、通风等条件是否符合要求。
5.5 正确连接好多功能温度校验仪、被校仪表、电源线等设备。
6 使用6.1 应该按照检定规程和说明书的规定操作使用标准设备。
6.2 标准设备使用时，周围不得有高温度辐射源，不得有机械振动和电磁干扰，不得有腐蚀性气体，不得有其它可能产生危害的物品。
温度变送器系列安全操作及保养规程
温度变送器系列安全操作及保养规程温度变送器是一种非常常见的传感器，被广泛应用于工业自动化控制系统中。
它是将被测温度信号转变为标准电信号输出，从而用于电气仪表、计算机、PLC等设备中的一种装置。
为了确保安全和正常工作，需要遵守以下操作和维护规程：安全操作规程1. 选择合适的变送器在选择温度变送器时，需要根据被测温度值、温度范围、防爆要求、特殊环境等因素进行选择。
选择合适的变送器可以保证其在使用过程中的安全性。
2. 安装正确的线路在安装温度变送器时，需要确保线路正确连接。
线路连接错误可能导致设备损坏或者工作不正常。
3. 避免电磁干扰在工业生产环境中，很容易出现电磁干扰。
对于温度变送器来说，电磁干扰可能导致其输出信号不稳定。
为了确保其正常工作，需要采取相应的防护措施，例如选择抗干扰的变送器或者增加屏蔽措施。
4. 检查供电电压温度变送器的供电电压一般是24V DC。
在使用过程中需要注意检查供电电压是否在正常范围内，否则可能会对设备造成损坏。
5. 定期检查设备定期检查设备可以发现潜在的故障，从而避免设备损坏或工作异常。
可以根据工作环境，制定检查计划，定期进行检查和维护，例如：检查高温区变送器的防护措施是否良好，检查电缆是否老化等。
保养规程1. 清洁外壳温度变送器的外壳需要定期清洁，保持干净整洁。
长期的污垢和灰尘会影响散热效果，甚至导致设备故障。
清洁时应避免水进入设备内部。
2. 维护防护措施温度变送器的防护措施包括防水、防尘、防腐蚀等，这些措施对于提高设备的使用寿命和稳定性非常重要。
应定期检查防护措施是否完好，如发现问题及时进行维修或更换。
3. 检查连接部分连接部分是设备运行中比较关键的部位，需要定期检查其连接情况和松动程度。
松动的连接可能会导致设备出现损坏或工作异常，甚至会引起安全事故。
4. 更新固件随着技术的发展，设备的固件也会不断更新。
定期更新固件可以提高设备的性能和功能，不断适应工业自动化控制系统的发展需求。
温度变送器安全操作及保养规程
温度变送器安全操作及保养规程温度变送器是一种常见的工业自动化仪表，用于测量、转换和输出被测温度信号，以便控制设备或监测过程。
为了确保温度变送器的正常工作和安全性，以下是一些安全操作和保养规程，以供参考。
安全操作1. 安装安装温度变送器时，应确保其与被测温度接触良好，且周围环境符合其工作条件，并且遵守以下安全操作：•根据说明书正确接线。
安装完后务必检查接线是否牢固，避免接线松脱导致温度变送器短路或断路。
•注意避免与其他信号电缆或电力电缆混在一起，以免干扰或降低性能。
•温度变送器应安装在允许的温度范围内，并且远离任何非正常温度源，比如火源或高温管道。
•接地安装应按照国家相关法规执行，避免静电或其他电磁干扰。
2. 运行在温度变送器正式运行之前，请遵循以下操作：•确保温度变送器安装正确，连接良好。
•遵守说明书中的工作电源和环境条件。
•在开始使用之前，可进行简单的自检，以确保信号输出正确。
•对于带有液晶屏幕的温度变送器，应注意避免长时间曝光在阳光下，以免损坏或降低屏幕的亮度。
3. 关闭对于温度变送器的关闭操作，应遵守以下基本原则：•首先，使用相应的工具或设备停止温度变送器的工作。
•对于在使用过程中出现故障或异常的温度变送器，应立即停止使用并检查维修。
保养规程为了确保温度变送器的长期稳定工作，应遵守以下保养规程：1. 定期检查应定期检查温度变送器接线是否牢固、有无损伤、接口是否精细、有无生锈等情况。
同时应检查环境是否干燥通风，是否有污垢积累。
2. 清洁如果温度变送器长时间在较为恶劣的环境下工作，应定期进行清洁，以避免积尘、油污等影响其性能。
•温度变送器的外壳可使用软布擦拭。
•对于灵敏部件，使用干净的喷气式压缩空气进行清洁，以避免损坏或污染。
•避免使用化学品或润滑油来清洁温度变送器。
3. 维修如果温度变送器出现故障或性能下降，应遵循以下步骤进行维修：•确定故障原因，并尝试进行简单的排除，如检查电缆接线、替换电池等。
YLMK-500温度控制模块使用说明书
YLMK-500温度控制模块使用说明书一．产品介绍YLMK-500温度控制模块为PID控温模式，连接3路热电阻或者热电偶温度传感器，实现多路控温。
输出为内部继电器/SSR输出。
该系列温度模块通过RS485总线接口和MODBUS通讯协议与主设备相连，主设备可以是计算机，也可以是通用的人机界面。
通讯协议包含RTU，ASCII两种格式，开放模块全部功能，可实现全部参数的设置和读取。
本产品主要用于各种需要温度控制的场合。
请参照下列代码表确认送达产品是否和您选定的型号完全一致选型：YLMK-5□□-□-□-□□□-□-□①②③④⑤⑥⑦⑧⑨①控制类型⑤分度号0：无PID控制（最多5路） K：0-1300℃1:PID控制(最多3路) J：0-800℃②输入路数 E：0-600℃1：一路输入 Pt100：-60-400℃2：两路输入⑥量程下限3：三路输入⑦量程上限4：四路输入⑧电源类型代码：5：五路输入 AC：85-264VAC③通讯类型代码 DC：24VDCT1：RS485通讯接口⑨手操器选择④输出类型代码（YLMK-510有此功能） M:带手操器R：继电器V：逻辑输出（用于控制SSR）二．技术指标传感器：PT100 -60-400度K 0-1300度E 0-600度J 0-800度控温路数：3路分辨率：0.1度输出：240V/1A继电器输出/SSR输出通讯接口：隔离的RS485，波特率可选，出厂默认：4800，RTU，8，N，2通讯协议：MODBUS-RTU，MODBUS-ASCII电源电压：85-264V AC/DC24V功耗：〈=5W环境温度：0-50度相对湿度：〈=90%三．接线图接线说明：1、若传感器为三线的PT100，则图示GND接5或6端子中的其中一个端子即可；2、15端子为三路输出的公共端；①如果是固态继电器(SSR)输出时则15端子为正极，9、10和16端子分别为各路的负极；②如果是继电器输出时则15端子为触点公共端，9、10和16端子分别为各路的的常开触点四．通讯协议1.字元结构1.1 10―bit字元框（FOR ASCII）1.2 11―bit字元框（FOR RTU）8-data bits11-bits character fram 波特率：1200，2400，4800，9600，192002.通信资料格式2.3功能码：03H：读出暂存器内容06H：写入一个WORD至寄存器08H：回路侦测2.3.1功能码08H：回路侦测。
系列温度变送器安全操作及保养规程
系列温度变送器安全操作及保养规程前言温度变送器是目前工业现场常见的一种测量仪器，可将现场测量的温度信号转换成直流信号或数字信号进行传输。
在工业生产过程中，温度变送器经常用于监测设备温度变化，对生产过程起着重要作用。
为了保证设备的正常运行，减少生产事故的发生，本文整理了系列温度变送器的安全操作及保养规程，以供参考。
安全操作规程原则•在使用温度变送器前，必须了解设备的性能和技术规范，严格按照使用说明书的要求使用。
•在检修和维修设备时，必须先切断电源并将机器设为安全状态，确保关键位置上的电源已经切断。
•当设备出现故障时，必须在保护自身安全的前提下尽快将电源切断，排除故障后再重新投入使用。
操作步骤开机前的准备•检查设备的电源线以及其他连接线是否正常。
•确保设备的安全壳正常，不腐蚀、不变形，不漏电。
•检查接地线是否牢固可靠。
开机操作•接通电源后，根据使用说明书的要求对温度变送器进行相应的设置，确保设备正常运行。
•启动设备后，应该及时检测指示灯是否亮起，检查数字显示是否清晰。
•当对设备进行调试时，应该先用低精度的设备进行数据采集，待得到所需要的数据后再使用高精度设备进行数据采集。
关机操作•关机前应将温度变送器设置为安全状态，使器件的输出为0。
•关机后建议待机几分钟后再切断电源，以免影响下一次的正常使用。
保养规程原则•温度变送器是一种精密仪器，在使用过程中需要经常进行保养维护，以保证设备的长期稳定运行。
•保养应该定期进行，常规情况下建议每1-2年进行一次，其余情况下应根据实际情况酌情处理。
保养步骤环境检查•检查工作环境是否存在粉尘、腐蚀、湿气等有危害的因素，若存在则必须进行清理和维护。
•对存在给定阻力的散热器，应该每半年检查一次其散热导率是否存在异常，及时清除灰尘等杂物。
硬件设施检查•检查温度变送器的连接线是否松动、损坏等现象。
•检查绝缘状态，检查接线端子处是否存在受潮、漏电、短路等现象。
气密性检查•检查各工作温度处漏气情况，并检查漏气现象的具体方位。
快速温度变化试验箱的正确操作及操作规程
快速温度变化试验箱的正确操作及操作规程快速温度变化试验箱的正确操作快速温度变化试验箱安全操作规范学问是特别紧要的，不规范的操作会引起不必要的麻烦，从而导致试验箱的寿命减退。
今日我与大家共享试验箱操作规范。
开机步骤：将配电柜电源打开。
打开冷却塔电源及供水开关。
（假如是风冷则不需此步骤）将试验箱的“总电源”开关合上。
按下机器正面面板上的“电源开关”，掌控系统将通电。
注意事项：在操作当中，除非有确定必要，请不要打开箱门，否则可能导致下列不良的后果：1、高温气流冲出箱外，造成烫伤。
2、高温空气可能触发火灾报警，产生误动作。
3、箱门内侧仍旧保持高温，造成烫伤。
4、试验箱在安装时箱体外壳必需接地，假如试验箱没有接地，一旦漏电则会特别不安全。
5、避开15分钟内关闭再开启冷冻机。
6、假如箱内放置发热试品时，试品电源掌控请使用外加电源，不要直接使用本机电源。
放入高温试料作低温试验时应注意：开启箱门时间要尽可能的短。
7、电路断路器和超温保护器是供应本机测试品以及操的安全保护，需要定期检查。
8、确定禁止试验爆炸性，可燃性及高腐蚀性物质。
9、照明灯除必要时打开外，其余时间应关闭。
10、在做低温前，应将工作室檫干。
11、在垂直于主导风向的任何截面上，试验负载截面面积之和不应大于该处工作截面的三分之一、12、本高处与低处温试验箱在刚开始一周内做高温时有烟雾及异味排出均属正常现象，由于试验箱在制造时，使用的钢板上面有润滑油，所以新的试验箱在刚开始使用高温时会产生油烟被烤产生的异味。
13、试验结束后不要立刻打开工作室大门，以免受到热气流对操作人员的冲击。
如必需立刻取出试验样品，必需佩带隔热手套，以免烫伤。
14、全部试样应均匀放置，试验的放置应保证工作室有效空间内。
15、在插、拔试验箱与计算机的通讯接口连接线时，必需先关闭计算机电源决不允许带电插拔。
带电插拔有可能造成仪表通讯口或电脑通讯口损坏。
16、试验工作结束，不用试验箱时，务必管带总电源开关。
温度变送器操作手册
安全区域（非危险区域）！ 这个标志在操作手册的插图中表示非危险区域。 - 如果安全设备连接电缆通过危险区域，该设备也必须有相应的认证。
5
2 标识
2．1 产品标识
2.1.1 仪表铭牌
将仪表上的铭牌与下图相比较：
4．1 快速接线指南
接线端子分配图
传感器 1
传感器 1
热电偶
传 感 器 2
两线制 电阻
电阻
三线制
11-40V 11-30V 防爆 4-20mA
信号
电阻
四线制
热电阻
热电阻
热电阻
传感器 2
热电偶
热电阻
电阻
热电阻
电阻
图 5： 传感器接线图
注意！ 防止静电释放到接线端子。若不采取预防措施很可能会导致电子部件的损坏。
6.4 仪表设置 ………………………………………………… 20
7 维护 …………………………………………… 30
8 附件 …………………………………………… 30
9 故障诊断 ……………………………………… 31
9.1 故障诊断指南 …………………………………………… 31
9.2 错误信息 ………………………………………………… 31
1.2 安装,调试及操作 ……………………………………… 4 11.1 Callendar-Van Dusen 法 …………………………… 45
1.3 操作安全性 ……………………………………………… 5 11.2 多项式热电阻法 ……………………………………… 47
1.4 安全图形及标志 ………………………………………… 5
变送器调试说明书
变送器调试说明书-CAL-FENGHAI.-(YICAI)-Company One1智能压力变送器调试使用说明书1.按键功能概述1.1.按键模式说明压力变送器表头上都有三个按键，分别为“M”、“S”、“Z”。
Z键用于进入提示数据设置界面和移位；S键用于进入数据设置界面、增加数字和数据保存；M键用于数据保存。
注：任何时候都可以按下“M“键，保存当前的设置数据。
2.按键功能2.1.输入操作码2.1.1.操作码及对应功能现场使用按键组态时，LCD左下角“88”字符用于表示当前设置变量类型，也就是设置变量左下角“88”字符显示0或空正常显示1输入操作码（可以直接输入和下面功能对应的数字，以直接进行相应功能的设置）2设置单位3设置量程下限4设置量程上限5设置阻尼6主变量调零7零点迁移与量程迁移 [调零和调满]8输出特性【设置线性输出、或者开方输出】例如输入“5”，直接进入设置阻尼功能。
例如输入“8”，直接进入设置输出特性。
2.1.2.操作码输入方法图例说明：1.均以当前采集值1 kPa，量程为0～100kPa为例如果输入操作码不同，则进入相应的菜单，例如：输入“3”，进入设置量程下限。
输入“5”，进入设置阻尼。
输入“6”，进入调零。
输入“8”，进入设置输出特性。
2.2.设置单位输入操作码“2”后，进入“设置单位”功能，如右图所示。
如果不需要设置单位，按下“Z”键，直接进入“设置量程下限”功能。
如果需要设置单位，按下“S”键，进入设置单位功能，此时右下角显示的单位开始闪烁，表示可以设置新的单位。
2.3.设置量程下限如果不需要设置新的量程下限，按下“Z”键，直接进入“设置量程上限”功能。
按下“S”键，进入设置量程下限功能，此时左下角显示的箭头开始闪烁，表示已经进入设置。
此时按下“S”键，将在“↑”和“－”之间切换。
如果显示“－”，表示将输入的是负数（小于0的此时按下“Z”键，第1个“0”开始闪烁，表示可以输入新的数据。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
温 变送 分 、量程的设 骤：
1． 驱动：
1.1
USB 编程线的驱动程 ，找 温 变送 _通讯口驱动.exe，双击运行
成：
1.2 USB 编程线插 电脑的 USB 口，电脑自动配 驱动。 1.3 看串口 结果 1.3.1 右击我的电脑，点属性→硬件→设备 理 →点开 口， 标，点更 驱动程 。 1.3.2 如果 有发现 口，可 有问 ，右击 标，点更 驱动程 。
2. 软件运行： 2.1 双击运行“温 变送 用户 软件.exe”软件。
2.2 运行后软件界面：
2.2.1 设 好对应的串行 口 , 口 为ＣＯＭ１～ＣＯＭ８有 ，不在此 口 ，请自 行设 ； 2.2.2 编程线插 温 变送 ； 2.2.3 照 线图，对温 变送 供电（DC24V）; 2.2.4 据要求对温 变送 进行设 。 2.2.5 设 成后， 开电源，重 上电。
