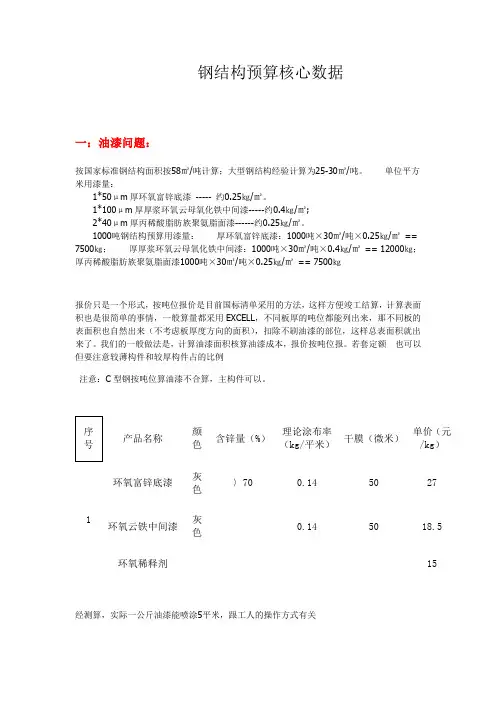

钢结构预算核心数据一：油漆问题：按国家标准钢结构面积按58㎡/吨计算；大型钢结构经验计算为25-30㎡/吨。

单位平方米用漆量：1*50μm厚环氧富锌底漆----- 约0.25㎏/㎡。

1*100μm厚厚浆环氧云母氧化铁中间漆-----约0.4㎏/㎡;2*40μm厚丙稀酸脂肪族聚氨脂面漆------约0.25㎏/㎡。

1000吨钢结构预算用漆量：厚环氧富锌底漆：1000吨×30㎡/吨×0.25㎏/㎡== 7500㎏；厚厚浆环氧云母氧化铁中间漆：1000吨×30㎡/吨×0.4㎏/㎡== 12000㎏；厚丙稀酸脂肪族聚氨脂面漆1000吨×30㎡/吨×0.25㎏/㎡== 7500㎏报价只是一个形式，按吨位报价是目前国标清单采用的方法，这样方便竣工结算，计算表面积也是很简单的事情，一般算量都采用EXCELL，不同板厚的吨位都能列出来，那不同板的表面积也自然出来（不考虑板厚度方向的面积），扣除不刷油漆的部位，这样总表面积就出来了。

我们的一般做法是，计算油漆面积核算油漆成本，报价按吨位报。

若套定额也可以但要注意较薄构件和较厚构件占的比例注意：C型钢按吨位算油漆不合算，主构件可以。

序号产品名称颜色含锌量（%）理论涂布率（kg/平米）干膜（微米）单价（元/kg）1环氧富锌底漆灰色〉700.145027环氧云铁中间漆灰色0.145018.5环氧稀释剂15经测算，实际一公斤油漆能喷涂5平米，跟工人的操作方式有关二：一个典型厂房数据轻钢厂房工程概算序号项目工程量单位单价(元) 总价(万元) 备注====================================================== ==================================1 基础垫层(C10) 462.35 平米 1 0.052 基础混凝土(C25) 159.97 立米 1 0.023 基础钢筋9.23 吨 1 0.004 基础土方794.88 立米 1 0.085 地面4044.00 平米 1 0.40 含垫层结构层面层6 刚架柱(Q345) 38.48 吨 1 0.00 用钢量 4.76 (㎏/㎡)7 刚架梁(Q345) 31.22 吨 1 0.00 用钢量 3.86 (㎏/㎡)8 平台梁(Q345) 110.07 吨 1 0.01 用钢量13.61 (㎏/㎡)9 平台柱(Q345) 29.28 吨 1 0.00 用钢量 3.62 (㎏/㎡)10 屋面支撑(Q235) 2.05 吨 1 0.00 用钢量0.25 (㎏/㎡)11 柱间支撑(Q235) 4.15 吨 1 0.00 用钢量0.51 (㎏/㎡)12 隅撑(Q235) 0.33 吨 1 0.00 用钢量0.04 (㎏/㎡)13 檩条(Q235) 17.44 吨 1 0.00 用钢量 2.16 (㎏/㎡)14 墙梁(Q235) 10.59 吨 1 0.00 用钢量 1.31 (㎏/㎡)15 系杆(Q235) 3.28 吨 1 0.00 用钢量0.41 (㎏/㎡)16 拉条(Q235) 0.97 吨 1 0.00 用钢量0.12 (㎏/㎡)17 钢结构防火247.86 吨 1 0.0218 屋面工程4049.05 平米 1 0.40 含屋面板及保温层19 墙体工程(板材) 2410.48 平米 1 0.24 含墙板及保温层20 墙体工程(砖墙) 338.64 平米 1 0.03 双面抹灰21 收边包角天沟等4049.05 平米 1 0.40 含落水管22 高强螺栓(M20) 2000.00 套 1 0.20 大六角(10.9级)23 高强螺栓(M16) 1508.00 套 1 0.15 大六角(10.9级)24 地脚螺栓(M20) 372.00 套 1 0.04 Q235====================================================== ==================================小计 2.07(万元)不可预见费(3.0%) 0.06(万元)合计 2.13(万元)单方造价2.64(元/平米) 总建筑面积8088.0(平米)单位用钢量30.65(千克/平米)总用钢量247.9(吨)三：关于损耗问题1.客户报价时一般最多加5%损耗，用Xsteel出图，加上有套料软件专人套料，买材料时板材最多取3%，型材就1%，很少出问题。

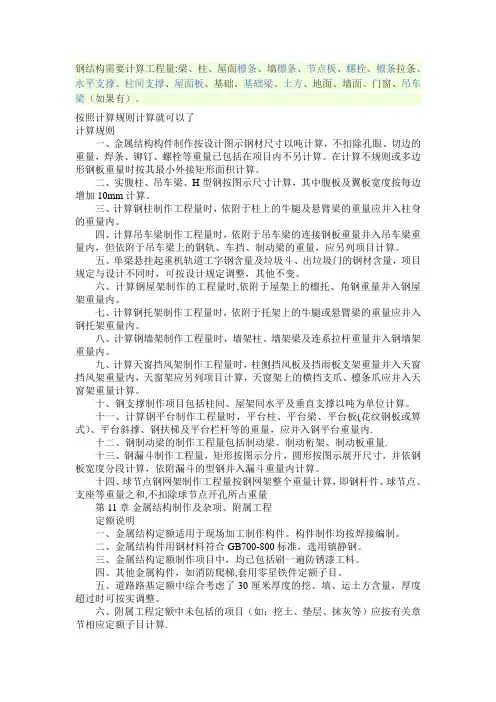

钢结构需计算工程量及规则

钢结构需要计算工程量:梁、柱、屋面檩条、墙檩条、节点板、螺栓、檩条拉条、水平支撑、柱间支撑、屋面板、基础、基础梁、土方、地面、墙面、门窗、吊车梁（如果有）。

按照计算规则计算就可以了计算规则一、金属结构构件制作按设计图示钢材尺寸以吨计算，不扣除孔眼、切边的重量，焊条、铆钉、螺栓等重量已包括在项目内不另计算。

在计算不规则或多边形钢板重量时按其最小外接矩形面积计算。

二、实腹柱、吊车梁、H型钢按图示尺寸计算，其中腹板及翼板宽度按每边增加10mm计算。

三、计算钢柱制作工程量时，依附于柱上的牛腿及悬臂梁的重量应并入柱身的重量内。

四、计算吊车梁制作工程量时，依附于吊车梁的连接钢板重量并入吊车梁重量内，但依附于吊车梁上的钢轨、车挡、制动梁的重量，应另列项目计算。

五、单梁悬挂起重机轨道工字钢含量及垃圾斗、出垃圾门的钢材含量，项目规定与设计不同时，可按设计规定调整，其他不变。

六、计算钢屋架制作的工程量时,依附于屋架上的檩托、角钢重量并入钢屋架重量内。

七、计算钢托架制作工程量时，依附于托架上的牛腿或悬臂梁的重量应并入钢托架重量内。

八、计算钢墙架制作工程量时，墙架柱、墙架梁及连系拉杆重量并入钢墙架重量内。

九、计算天窗挡风架制作工程量时，柱侧挡风板及挡雨板支架重量并入天窗挡风架重量内，天窗架应另列项目计算，天窗架上的横挡支爪、檩条爪应并入天窗架重量计算。

十、钢支撑制作项目包括柱间、屋架间水平及垂直支撑以吨为单位计算。

十一、计算钢平台制作工程量时，平台柱、平台梁、平台板(花纹钢板或箅式）、平台斜撑、钢扶梯及平台栏杆等的重量，应并入钢平台重量内.十二、钢制动梁的制作工程量包括制动梁、制动桁架、制动板重量.十三、钢漏斗制作工程量，矩形按图示分片，圆形按图示展开尺寸，并依钢板宽度分段计算，依附漏斗的型钢并入漏斗重量内计算。

十四、球节点钢网架制作工程量按钢网架整个重量计算，即钢杆件、球节点、支座等重量之和,不扣除球节点开孔所占重量第11章金属结构制作及杂项、附属工程定额说明一、金属结构定额适用于现场加工制作构件。

钢结构工程量计算

图号
部件
钢柱15-19轴底板钢柱15-19轴底板钢柱15-19轴钢柱钢柱15-19轴垫板钢柱15-19轴横梁钢板钢板
名称
型号与规格
S=12mm S=10mm 工25a S=14mm 工25a S=10mm L75*8 S=10mm S=10mm S=20mm S=12mm S=10mm 工25a S=14mm 工25a S=10mm L75*8 S=10mm S=10mm S=20mm S=12mm S=10mm
第 4 页，共 11 页
管架钢结构工程量计算表
序号
件-5 件-6 件-7 件-8 件-9 件-10 件-1 件-2 件-3 件-4 件-5 件-6 件-7 件-8 件-9 件-10 件-1 件-2 件-3 件-4 件-5 件-6 01G-34 01G-33
图号
部件
钢柱28-41轴垫板钢柱28-41轴横梁钢板
备注
钢柱5、20轴柱加肋板钢板钢柱25-27轴底板钢柱25-27轴底板钢柱25-27轴底板钢柱25-27轴钢柱钢柱25-27轴垫板钢柱25-27轴横梁钢板钢板钢板工字钢钢板工字钢
钢柱25-27轴柱加肋板钢板钢柱25-27轴连接角钢角钢钢柱25-27轴梁支撑板钢板钢柱25-27轴支撑筋板钢板钢柱28-41轴底板钢柱28-41轴底板钢柱28-41轴底板钢柱28-41轴钢柱钢板钢板钢板工字钢
理论重量 38.105 109.9 38.105 78.5 9.03 78.5 78.5 72.4 37.3 37.3 78.5 78.5 78.5 9.03 78.5 157 94.2 78.5 109.9 72.4 37.3 10

造价工程师【案例】造价案例钢结构题目

2017 附加案例一某拟建项目机修车间，厂房设计方案采用预制钢筋混凝土排架结构。其上部结构系
统如图 3-19 所示。结构体系中现场预制标准构件和非标准构件的混凝土强度等级、设计控制参考钢筋含量等见下表 3-19：
表 3-19 现场预制构件一览表
序号 1 2 3 4 5 6 7 8 9 10
构件名称预制混凝土矩形柱预制混凝土矩形柱预制混凝土基础粱预制混凝土基础粱预制混凝土柱顶连系梁预制混凝土柱顶连系粱预制混凝士 T 型吊车粱预制混凝土 T 型吊车梁预制混凝土薄腹屋面粱预制混凝±薄腹屋面粱
4．16
2．混凝土强度等级：C40
1．混凝土种类：商品混凝土
010503002001
矩形梁
m3
2．混凝土强度等级：C30
3．11
合计
第 8页
第 9页
第 4页
图2—1 上柱钢支撑示意图表 2—1 钢材单位理论质量表
规格
单位质量
备注
L63×63×6
5.72kg／m
角钢
—8
62．80kg／m2
钢板
根据以上背景资料及现行国家标准《建设工程工程量清单计价规范》GB
50500-2013、《房屋建筑与装饰工程工程量计算规范》GB 50854-2013，试列出该工程柱
规格详图
1
0106030020 0
空腹 3．单根柱质量：0．45t 4．螺栓种类：普通
t
1
钢柱螺栓
0．891
5．探伤要求：超声
波探伤
6．防火要求：耐火
极限为二级
金额（元）
综合单价
合计
案例三、一、背景资料某工程上柱钢支撑如图2—1所示，共2跨，加工厂制作，运输到现场拼装、安装、超声波探伤、耐火极限为二级，安装高度6.5米。钢材单位理论质量如表2—1。

钢结构工作量计算方法及规则

钢结构油漆面积是按照钢材实际展开面积计算1 圆钢、圆盘条、钢丝F=0.785 4d2 d —外径 2 方钢 F=a2 a —边宽3 圆角方钢 F=a2-0.858 4r2 a —边宽,r —圆角半径4 六角钢 F=0.866a2=2.598s2a —对边距离 s —边宽 5 八角钢 F=0.828 4a2=4.8284s26 等边角钢F=d(2b-d)+0.214 6(r2-2r) 钢结构中的油漆有按照重量刷油的项目，直接套用即可钢结构工程量计算方法及规则金属结构工程(一)钢屋架、钢网架(1)按设计图示尺寸以钢材重量计算，不扣除孔眼、切边、切肢的重量，焊条、铆钉、螺栓等重量不另增加。

(2)不规则或多边形钢板，以其外接规则矩形面积计算。

(3)钢网架应区分球形结点、钢板结点等连接形式。

(4)计量单位为t。

(二)钢托架，钢桁架(1)按设计图示尺寸以钢材重量计算。

不扣除孔眼、切边、切肢的重量，焊条、铆钉、螺栓等重量不另增加。

(2)不规则或多边形钢板，以其外接矩形面积计算。

(3)计量单位为t。

(三)钢柱、钢梁(1)按设计图示尺寸以钢材重量计算。

不扣除孔眼、切边、切肢的重量，焊条、铆钉、螺栓等重量不另增加。

不规则或多边形钢板，以其外接矩形面积计算。

具体包括实腹柱、空腹柱、钢管柱、钢梁及钢吊车梁等。

计量单位为t。

(2)依附在钢柱上的牛腿等并入钢柱工程量内。

(3)钢管柱上的节点板、加强环、内衬管、牛腿等并入钢管柱工程量内。

(4)设计规定设置钢制动梁、钢制动桁架、车挡时，其工程量应并入钢吊车梁内。

(四)压型钢板楼板，墙板压型钢板楼板：按设计图示尺寸以铺设水平投影面积计算，柱、垛以及0．3m2以内孔洞面积不扣除。

计量单位为m2。

压型钢板墙板：按设计图示尺寸以铺挂面积计算。

0．3m2以内孔洞面积不扣除，包角、包边、窗台泛水等面积不另计算。

计量单位为m2。

压型钢板楼板浇筑钢筋混凝土，混凝土和钢筋按混凝土及钢筋混凝土中的有关规定计算。

钢结构清单案例及定额规则

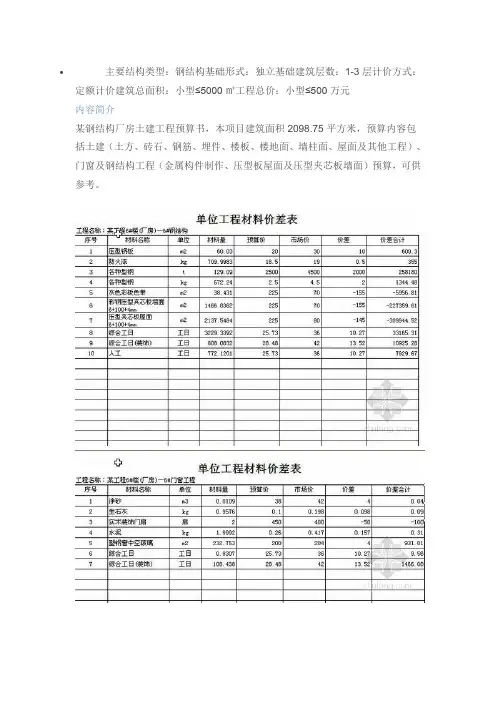

•主要结构类型：钢结构基础形式：独立基础建筑层数：1-3层计价方式：定额计价建筑总面积：小型≤5000㎡工程总价：小型≤500万元内容简介某钢结构厂房土建工程预算书，本项目建筑面积2098.75平方米，预算内容包括土建（土方、砖石、钢筋、埋件、楼板、楼地面、墙柱面、屋面及其他工程）、门窗及钢结构工程（金属构件制作、压型板屋面及压型夹芯板墙面）预算，可供参考。

关于钢结构预算对于规则的厂房来说,不论重钢还是轻钢，工程量的计算也则,可分为以下几个系统进1、定额说明中有相关规定：一、本章构件制作定额适用于现场加工制作，亦适用于企业附属加工厂制作的构件。

问：现场用钢板制作实腹柱应如何列清单套定额，是否套10106154型钢钢柱(H 型)制作和10106001实腹钢柱制作，主材应如何计入？（用钢板进行实腹柱制作是否分两个工作内容：用钢板制作H型钢、用H型钢制作实腹柱，故实腹柱制作应套H型钢制作和实腹柱制作。

该理解正确么？）答：如果金属材料由甲方制作，他没有提供成品的H钢，这样套价是合理的。

如果是乙方自己没有买到成品H钢，则可能困难，除非那H钢是非标准的。

2、引用：第六章金属结构及构件工程定额说明第四条本定额构件制作项目中，均已包括刷一遍防锈漆工料，实际无施工时应扣除。

现场的油漆按设计另套定额计算。

问：情况一：构件制作项目中，若施工刷一遍防锈漆工料，实际无施工有施工是否就不能计取除锈项目了？要是钢构件在施工现场自然生锈后施工单位是否能再计取喷砂除锈费用，建设单位是否应该支付？答：“实际无施工有施工是否就不能计取除锈项目了”？究竟施工与否！应该由现场生锈的责任方承担费用。

情况二：若实际无施工应扣除，具体该如何扣除（是否把构件制作定额中的防锈漆工料主材扣除就行了？）扣除后是否就可以进行除锈、刷油定额项的套用了？答：其它的费用无法计算，权重也很小，只扣除油漆的材料费。

3、清单计价时金属结构工程中的钢屋架执行定额时分：钢屋架制作、钢屋架运输、钢屋架拼装、钢屋架安装等。

钢结构算量方法

一、金属结构构件制作按设计图示钢材尺寸以吨计算，不扣除孔眼、切边的重量，焊条、铆钉、螺栓等重量已包括在项目内不另计算。

在计算不规则或多边形钢板重量时按其最小外接矩形面积计算。

二、实腹柱、吊车梁、H型钢按图示尺寸计算，其中腹板及翼板宽度按每边增加10mm计算。

三、计算钢柱制作工程量时，依附于柱上的牛腿及悬臂梁的重量应并入柱身的重量内。

四、计算吊车梁制作工程量时，依附于吊车梁的连接钢板重量并入吊车梁重量内，但依附于吊车梁上的钢轨、车挡、制动梁的重量，应另列项目计算。

五、单梁悬挂起重机轨道工字钢含量及垃圾斗、出垃圾门的钢材含量，项目规定与设计不同时，可按设计规定调整，其他不变。

六、计算钢屋架制作的工程量时，依附于屋架上的檩托、角钢重量并入钢屋架重量内。

七、计算钢托架制作工程量时，依附于托架上的牛腿或悬臂梁的重量应并入钢托架重量内。

八、计算钢墙架制作工程量时，墙架柱、墙架梁及连系拉杆重量并入钢墙架重量内。

十、钢支撑制作项目包括柱间、屋架间水平及垂直支撑以吨为单位计算。

十一、计算钢平台制作工程量时，平台柱、平台梁、平台板（花纹钢板或箅式）、平台斜撑、钢扶梯及平台栏杆等的重量，应并入钢平台重量内。

十二、钢制动梁的制作工程量包括制动梁、制动桁架、制动板重量。

十三、钢漏斗制作工程量，矩形按图示分片，圆形按图示展开尺寸，并依钢板宽度分段计算，依附漏斗的型钢并入漏斗重量内计算。

十四、球节点钢网架制作工程量按钢网架整个重量计算，即钢杆件、球节点、支座等重量之和，不扣除球节点开孔所占重量。

你看看每个构件它是由什么构成的，把它能分解成什么（槽钢、钢板、角钢。

）按其长度或面积乘以相应的理论重量就可以了最后在算防锈漆等。

我们都是这样算的。

图中标注H（500~950）*350*14*16此工程量是不能按最宽的950来计算的，要按照型钢成型面积计算。

钢结构计算方法~

钢结构工程量计算规则一、工程量计算规则钢结构工程的工程量计算统一按《钢结构工程量计算规则》计算，套用定额时工程项目内容结合《2006年公司产品内部结算定额》、《钢结构安装施工定额》的有关说明。

本计算规则中未列的项目或对计算方法有异议，请编制补充计算规则，并及时与营销管理中心商务部联系，经公司相关部门审核后统一颁发。

1、圆钢每m重量=0.00617×直径×直径2、方钢每m重量=0.00786×边宽×边宽3、六角钢每m重量=0.0068×对边直径×对边直径4、八角钢每m重量=0.0065×直径×直径5、螺纹钢每m重量=0.00617×直径×直径6、等边角钢每m重量=边宽×边厚×0.0157、扁钢每m重量=0.00785×厚度×宽度8、无缝钢管每m重量=0.02466×壁厚×(外径-壁厚)9、电焊钢每m重量=无缝钢管10、钢板每㎡重量=7.85×厚度11、黄铜管：每米重量=0.02670*壁厚*（外径-壁厚）12、紫铜管：每米重量=0.02796*壁厚*（外径-壁厚)13、铝花纹板：每平方米重量=2.96*厚度14、有色金属比重：紫铜板8.9黄铜板8.5锌板7.2铅板11.3715、有色金属板材的计算公式为：每平方米重量=比重*厚度方管: 每米重量=(边长+边长)×2×厚×0.00785不等边角钢每米重量=0.00785×边厚(长边宽+短边宽--边厚)工字钢每米重量=0.00785×腰厚[高+f（腿宽-腰厚）]槽钢每米重量=0.00785×腰厚[高+e（腿宽-腰厚）]（一）板材工程量计算规则（二）门窗工程量计算规则（三）防腐、防火工程量计算规则。

钢结构工程量计算方法及规则(2)

钢结构工程量计算方法及规则（2）屋面及防水工程(一)瓦、型材屋面按设计图示尺寸以斜面面积计算。

不扣除房上烟囱、风帽底座、风道、小气窗、斜沟等所占面积，屋面小气窗的出檐部分亦不增加。

计量单位为m2。

小青瓦、油毡瓦、水泥平瓦、琉璃瓦、西班牙瓦等，可按瓦屋面项目列项。

彩钢波纹瓦、彩钢保温板、阳光板、玻璃钢瓦等，可按型材屋面列项。

(二)屋面防水1．卷材防水屋面、涂膜防水屋面按设计图示尺寸以面积计算，计量单位为m2。

斜屋顶(不包括平屋顶找坡)按斜面积计算；平屋顶按水平投影面积计算。

不扣除房上烟囱、风帽底座、风道、屋面小气窗和斜沟所占的面积；屋面的女儿墙、伸缩缝和天窗等处的弯起部分，并入屋面工程量计算。

石油沥青油毡、玻璃布沥青油毡、玻璃纤维沥青油毡和各种橡胶卷材、聚氯乙烯卷材等，可按卷材屋面列项。

青基防水涂料、高聚物改性沥青防水涂料、合成高分子防水涂料等，可按涂膜屋面列项。

卷材防水、涂膜防水、刚性防水清单项目，适用于墙面、地面、楼面；卷材屋面的附加层、接缝、收头、找平层的嵌缝均应考虑在报价内。

2．刚性防水屋面按设计图示尺寸以面积计算。

不扣除房上烟囱、风帽底座、风道等所占的面积。

计量单位为m2。

3．排水管按设计图示尺寸以长度计算。

设计未标注尺寸的，以檐口至设计室外地面垂直距离计算。

计量单位为m。

4．屋面天沟按设计图示尺寸以面积计算，铁皮和卷材天沟按展开面积计算。

计量单位为m2。

(三)墙、地面防水工程1．卷材防水、涂膜防水及刚性防水按设计图示尺寸以面积计算，计量单位为m2。

(1)地面按主墙间净空面积计算。

扣除凸出地面的构筑物、设备基础等所占面积，不扣除柱、垛、间壁墙、烟囱及0．3m2以内孔洞所占面积。

(2)墙基：外墙按中心线长度，内墙按净长线长度计算。

2．变形缝按设计图示尺寸以长度计算，计量单位为m。

钢结构工程量计算式-

一、钢架柱：二、钢架梁：三、LT（檩条）工程量：屋面檩条布置图（结施-09）LT-1数量：22*2=44根；LT-2数量：22*10=220根檩条规格：C180*60*20*2.5 ；单重：6.673Kg/m节点详图二（结施-13）LT-1重量=6.545*44*6.673节点详图二（结施-13）LT-2重量=6.24*220*6.673四、WLT（屋面拉条）工程量：屋面檩条布置图（结施-09）WLT1数量：16*12=192根；WLT2数量：12根屋面拉条规格：圆钢12 ；单重：0.888Kg/m节点详图二（结施-13）GJ-1示意图（结施-05）WLT1重量=（1.5+0.1）*192*0.888WLT2重量=（0.4+0.1）*12*0.888五、WXLT（屋面斜拉条）工程量：屋面檩条布置图（结施-09）边跨斜拉条数量：4*12=48节点详图二（结施-13）斜拉条规格：圆钢12屋面檩条布置图（结施-09）中间跨斜拉条数量：4*12=48边跨斜拉条重量=√（3.125-0.3）2+1.3752+0.1=3.24m*48*0.888 中间跨斜拉条重量=√（3.125-0.3）2+1.52+0.1=3.3m*48*0.888六、WCG（屋面撑杆）工程量：屋面檩条布置图（结施-09）边跨屋面撑杆数量：2*12=24根屋面檩条布置图（结施-09）中间跨屋面撑杆数量：2*12=24根节点详图二（结施-13）边跨屋面撑杆钢管重量=1.375*24*2.589边跨屋面撑杆钢筋重量=（1.375+0.1）*24*0.888中间跨屋面撑杆钢管重量=1.5*24*2.589中间跨屋面撑杆钢筋重量=（1.5+0.1）*24*0.888.七、YC（隅撑）工程量：屋面檩条布置图（结施-09）边跨YC1数量=6*2+12*11=144YC2数量=2*2+4*11=48YC3数量=2*2+4*11=48规格：角钢50*5 单重=3.77Kg/m.节点详图二（结施-13）YC1重量=（0.18+0.384）*1.414*3.77*144YC1节点板重量=0.11*0.12*6*7.85*144.GJ-1示意图（结施-05）坡度系数=（703-384）/5165=0.06176YC2重量=（0.06176*1.153+0.384+0.18）*1.414*3.77*48 YC2节点板重量=0.11*0.12*6*7.85*48YC3重量=（0.06176*4.153+0.384+0.18）*1.414*3.77*48 YC3节点板重量=0.11*0.12*6*7.85*48八、GXG-1（钢系杆）工程量：屋面支撑平面布置图（结施-07）GXG-1 数量：N=6*12=72根节点1（结施-08）4-4剖面（结施-08）GXG-1详图（结施-08）GXG-1：钢管89*4长度L=6250-（160+10）*2=5910mm ; 钢管重量=5.91*8.385=49.56Kg*72/1000 节点板12厚重量G1=0.17*0.09*94.2=1.44Kg*72*2/1000节点板10厚重量G2=0.17*0.17*78.5=2.27Kg*72*2/1000GXG-1与屋架梁连接板10厚重量G3=0.147*0.384*78.5=4.43Kg*72*2/1000GXG-1与屋架梁连接板10厚重量（边跨外侧）G4=0.097*0.384*78.5=0.29Kg*6*2/1000九、边跨SC-1（水平支撑）工程量：屋面支撑布置图（结施-07）边跨SC-1数量：6个节点1（结施-08）SC-1距B轴线间距离：250mm节点2（结施-08）SC-1距A轴线间距离：250+450=700mm边跨SC-1长度L=√6.252+（5.75-0.7-0.25）2+0.15*2=8.18m；重量G=8.18*3.85*12/1000 角钢75*10重量: 0.1*60*11.089/1000十、中间跨SC-1（水平支撑）工程量：屋面支撑布置图（结施-07）中间跨SC-1数量：9个节点1（结施-08）中间跨SC-1距轴线间距离为：250mm中间跨SC-1长度L=√6.252+（6.0-0.25-0.25）2 +0.15*2=8.63m；重量G=8.63*3.85*18/1000十一、A轴及F轴墙架工程量：墙面支撑布置图（结施-10）C160*60*20*2.5 单重:6.28Kg/m节点7 （结施-10）A轴及F轴水平墙梁长度L1=6.25*12+0.26*2=75.52m；重量G1=（75.52*6*2-4）*6.28/1000A轴及F轴垂直墙梁高度H1=7.5-1.2=6.3m；重量G2=（6.3*46+4.5*4+3*2）*6.28/1000节点7 （结施-10）A轴及F轴墙梁连接板8mm厚（3-3剖面）：G3=0.16*0.2*62.8*6*13*2/10001轴及13轴墙梁连接板8mm厚（4-4剖面）：G4=0.26*0.2*62.8*（5*6*2+8）/1000 十二、1轴及13轴墙架工程量：墙面支撑布置图（结施-11）1轴及13轴水平墙梁长度L2=29.5+0.175*2=29.85m；重量G5=（29.85*10+18*2-4）*6.28/1000 1轴及13轴垂直墙梁高度H2=（7.5-1-1.2）=5.3m；重量G6=（5.3*18+4.5*4+2*2）*6.28/10001轴山墙支撑布置图（结施-11）1轴及13轴墙顶角钢50*4长度L3=√（29.5/2+0.175）2+0.62=14.94m;重量G7=14.94*4*3.059/1000十三、1轴及13轴山墙支撑（GXG-2）工程量：1、13轴山墙支撑布置图（结施-11）数量：（GXG-2）4根；GXG-2 6根；钢管89*4重量G=（5.66*6+5.41*4）*8.385/1000 节点板10厚：0.17*0.17*78.5*20/1000节点板12厚：0.11*0.17*94.2*20/1000柱上连接板10厚：0.16*0.2*78.5*20/1000十四、A轴及F轴柱间支撑（ZC-1）工程量：A、F轴柱间支撑布置图（结施-08）数量：共6组；圆钢25长度L1=√6.252+（7.5-0.35-0.85）2 +0.15*2=9.17m；重量G1=9.17*3.85*12/1000角钢75*10 重量G2=0.1*24*11.089/1000十五、A轴及F轴墙板工程量：建筑设计说明（建施-01）墙板转角详图（建施-02）A、F轴墙板面积S1=（75+0.34*2）*（7.5-1.2）*2=953.57平方米十六、1轴及13轴墙板工程量：1、13轴墙板面积S2=（29.5+0.335*2）*（7.5-1.2）*2+（29.5+0.335*2）*0.6=398.24平方米扣减门窗洞：M1 2樘：4*2.8*2=22.4平方米C1 23樘：2.65*1.8*23=109.71平方米C2 23樘：2.65*1*23=60.95平方米C3 5樘： 2.4*1.8*5=21.6平方米C4 9樘： 2.4*1*9=21.6平方米以上门窗洞面积合计：236.26平方米墙板面积合计=953.57+398.24-236.26=1115.55平方米十七、屋面彩板工程量：1-1剖面（建施-05）屋面板面积：长度=75+（0.1+0.16+0.08）*2+0.3*2=76.28m宽度=(√(29.5/2+0.175+0.16+0.08)2+0.62+0.3)*2=30.96m面积=76.28*30.96=2361.63平方米南、北立面图（建施-04）十八、总结钢结构工程算量程序：。

钢结构工程量计算

示例
Exampl e
示例
Exampl e
六、栓钉、高强螺栓工程量计算示例：
1、栓钉按个计算。注意栓钉的纵横分布及间距。 2、高强螺栓按个计算。
示例
Exampl e
七、其他示例：
1、高强螺栓图例如图纸未说明，则按右侧图例。 2、焊缝说明看右图了解。 3、防火涂料按展开面积计算。钢材的展开面积可按金属结构钢材总重量乘以“金属结构不同主材厚度展开面积系数表”中不同厚度主材展开面积的系数计算。查看陕西2004补充定额第十章工程量计算规则第7条。
04 现场实操训练
练习
Practice
现场练习与讨论：
请大家做几个练习题： 1、按温泉城工程图纸结构平面布置图内的钢结构构件1-2轴交J轴上的A-GZ1 及其防火涂料、A-GKL1及其上的高强螺栓的工程量。 2、按温泉城工程图纸水箱间平面布置图内的钢承板、栓钉、封板的工程量。 3、按检修车库图纸Gs-5计算4-5轴交A-B轴内SC-4的重量。 4、按检修车库图纸Gs-6计算1-2轴交A-B轴檩条、撑杆、拉条、隅撑的重量。 ......
示例
Exampl e
四、钢檩条工程量计算示例：
钢檩条无论是C型檩条和Z型檩条均按查理论重量（或用檩条展开面积*厚度*7.85）* 图示尺寸总长度计算。
五、钢承板、墙面板工程量计算示例：
1、钢承板按图示铺设水平投影面积计算，不计算搭接部分面积。注意箱型柱单个截面积是否超过0.3平米。 2、墙面板按图示铺挂面积计算，扣除门窗洞口面积。注意单个排风口大小是否超过0.3平米。
相关说明 Relevant description
二、钢结构清单工程量计算规则（陕西清单09版）：
一、金属构件： 1、统一规则：按设计图示尺寸以质量计算。不扣除孔眼、切边、切肢的质量，焊条、铆钉、螺栓等不另增加质量，

钢结构算量常识

钢结构算量常识1.关于工程量计算的格式1）钢结构的重量单位为kg，面积的单位为㎡，长度单位为m，计算结果均保留一位小数。

2）计算构件重量时，可对构件的零件进行从下到上、从左到右编号，并按此顺序进行计算。

3）计算式的格式：板材：规格×长度×宽度×数量如-6×500×300×5，表示该零件板厚δ=6mm，板长度为500mm，宽度为300mm，数量有5件。

重量计算式为：6×0.5×0.3×7.85×5=35.3kg型材：规格、长度×数量×比重如L50×5，L=3500mm×5×3.77，表示肢宽50mm的等边角钢，长度为3500mm，数量有5件，比重为3.77kg/m。

重量计算式为：3.5×5×3.77=66.0kg2.计算尺寸时的注意的几点1）注意室内外、钢柱底板的标高值，是±0.00还是其他的标高值。

当用标高值计算长度(或高度)时，应特别注意，不要均按±0.00计算。

2）关于变H型截面构件(梁、柱)对应的加劲板、檩条隅撑、女儿墙封檐支架的高度(或长度)的计算，可以按平均的梁、柱的H型截面高度为基数计算。

3）屋面檩条长度，均按通长计算，不扣除檩条之间的间隙，另外要注意加上山墙处屋面梁所占的檩条的长度，比如，轴线表示的是屋面梁的中心线，则：檩条的长度=轴线长度+屋面梁宽。

4）墙面檩条的计算，应注意门柱、门梁是否为双拼檩条，其它部位是否有双拼檩条。

5）拉杆的长度，按相应的檩条间距每端加50mm计算，及每根拉杆长度均增加100mm。

6）关于收边泛水件的计算计算范围：屋脊盖板、天沟与屋面板和女儿墙接口处的泛水板、山墙与屋面板接口的泛水板、女儿墙上部的压顶泛水板、墙面转角处的收边板、门窗四周的收边板、墙面板与砖墙相接处的泛水板、墙面与雨棚相接处的泛水板、雨棚四周的收边板。

钢结构工程计量

柱间支撑制作工程量 = 67.02+10.81 = 77.83kg
某工程钢屋架如图所示，计算钢屋架工程量。
长共个
Φ 16
8 δ=
解：上弦重量＝3.40×2×2×7.398＝100.61kg 下弦重量＝5.60×2×1.58＝17.70kg 立杆重量＝1.70×3.77＝6.41kg 斜撑重量＝1.50×2×2×3.77＝22.62kg ①号连接板重量＝0.7×0.5×2×62.80＝43.96kg ②号连接板重量＝0.5×0.45×62.80＝14.13kg
12表示高度为12cm的轻型槽钢。
6) 角钢：断面是∟型，等边角钢以∟b×t表示，不等边角钢以∟B ×b ×t表示，如： ∟90 ×9，表示两边长为 90mm，边厚为9mm的等边角钢； ∟100 ×75×8表示长
边为100mm，短边为75mm，边厚为8mm的不等边角钢。
每米理论重量=0.00795×角钢厚度×（角钢长边+短
3.1.6 金属结构工程计量
金属结构工程包括钢柱、钢屋架、钢托架、钢桁架、钢网架、钢梁、压型钢板楼板、钢平台、钢梯、钢栏杆、钢檩条等钢构件的制作、安装及金属结构运输项目。
金属结构：是指建筑物内，用各种型钢、钢板和钢管等金属材料或半成品，以不同的连接方式加工制作、安装而形成的结构类型。金属结构特点：强度高、材料均匀、塑性韧性好、拆迁方便等优点，但耐腐蚀性和耐火性较差。钢结构的连接方式：有铆钉连接、螺栓连接以及焊接
边－角钢厚度）（kg/m）。
一、金属结构制作工程量计算规则金属结构制作按图示尺寸以吨计算，不扣除孔眼、切边的重量。焊条、铆钉、螺栓等重量已包括在定额内不另计算 1、钢板重量，在计算不规则或多边形钢板重量时均以其最大对角线乘最大宽度的矩形面积计算。多边形钢板重量＝最大对角线长度×最大宽度×面密度（kg/ ｍ2 ）钢板重量：钢板重量=钢板面积×钢板厚度×理论重量（ 7.85t/m3)

钢结构工程量计算方法

钢结构工程量计算方法一、金属结构工程1、钢屋架、钢网架（1）按设计图示尺寸以钢材重量计算，不扣除孔眼、切边、切肢的重量，焊条、铆钉、螺栓等重量不另增加。

（2）不规则或多边形钢板，以其外接规则矩形面积计算。

（3）钢网架应区分球形结点、钢板结点等连接形式。

（4）计量单位为t。

2、钢托架，钢桁架（1）按设计图示尺寸以钢材重量计算。

不扣除孔眼、切边、切肢的重量，焊条、铆钉、螺栓等重量不另增加。

（2）不规则或多边形钢板，以其外接矩形面积计算。

（3）计量单位为t。

3、钢柱、钢梁（1）按设计图示尺寸以钢材重量计算。

不扣除孔眼、切边、切肢的重量，焊条、铆钉、螺栓等重量不另增加。

不规则或多边形钢板，以其外接矩形面积计算。

具体包括实腹柱、空腹柱、钢管柱、钢梁及钢吊车梁等。

计量单位为t。

（2）依附在钢柱上的牛腿等并入钢柱工程量内。

（3）钢管柱上的节点板、加强环、内衬管、牛腿等并入钢管柱工程量内。

（4）设计规定设置钢制动梁、钢制动桁架、车挡时，其工程量应并入钢吊车梁内。

4、压型钢板楼板，墙板（1）压型钢板楼板：按设计图示尺寸以铺设水平投影面积计算，柱、垛以及0.3m2以内孔洞面积不扣除。

计量单位为m2。

（2）压型钢板墙板：按设计图示尺寸以铺挂面积计算。

0.3m2以内孔洞面积不扣除，包角、包边、窗台泛水等面积不另计算。

计量单位为m2。

压型钢板楼板浇筑钢筋混凝土，混凝土和钢筋按混凝土及钢筋混凝土中的有关规定计算。

5、钢构件钢构件一般计算规则如下：（1）按设计图示尺寸以钢材重量计算。

如钢支撑、钢檩条、钢天窗架、钢墙架（包括柱、梁和连接杆件）、钢平台、钢走道、钢栏杆、钢漏斗、钢支架、零星钢构件等。

不扣除孔眼、切边、切肢的重量，焊条、铆钉、螺栓等重量不另增加。

（2）不规则或多边形钢板，以其外接矩形面积计算。

计量单位为t。

6、金属网按设计图示尺寸以面积计算，包括制作、运输、安装、油漆等。

二、屋面工程1、瓦、型材屋面按设计图示尺寸以斜面面积计算。

钢结构工程量计算

钢结构计算工程量(2012-02-15 23:20:50)标签：分类：钢构、网架序号项目测算单价测算定额子目A类企业报价B类企业报价1钢结构制作7825消耗量7-6-3562048002钢结构除锈149消耗量7-8-8260包含在制作内注：1、测算基础：三类工程，不计取措施项目费及其它类规费。

2、钢结构制作按焊接 H 型钢柱测算，中厚钢板材料价 4250元/t 。

3、钢结构除锈按动力工具除锈，中锈测算。

4、油漆按红丹防锈漆、防火漆各两遍测算。

5、主钢构表面油漆、抛丸除锈表面积按每吨 32m[sup]2[/sup]测算三、钢结构企业市场清单报价综合分析了目前各类钢结构企业的市场清单报价模式，大致可以划分为两种类型：A 类企业是以“杭萧钢构”为代表的一级钢结构企业，B 类企业是以“宝多钢构”为代表的二级钢结构企业，附表二、三分别列举上述两类钢结构企业的市场清单报价模式， A 类企业主钢构系统的综合单价7335元/t ，B 类企业主钢构系统的综合单价 5470元/t ，这与以消耗量定额为依托的清单计价构成的综合单价的差别是显而易见的。

下面分别对上述两类钢结构企业的报价模式及其特点予以分析： A 类钢结构企业报价模式：其综合单价的构成要素与《山东省工程量清单计价办法》比较接近，按照上述主钢构的四道主要工序构成综合单价的原则来分析，附表二中的采购价（图示用量） +材料消耗+制作费+部分机械台班费可以构成主钢构制作直接费单价，焊条、氧乙炔费用分别列入制作和安装工序的材料费内计价；主钢构除锈作为一道工序价格单独列项；表中安装费+部分机械台班费构成主钢构安装直接费单价；主钢构油漆作为一道工序价格单独列项；运输费可以单独列项计费。

由上述四道工序的直接费单价再分别计取管理费、利润即可构成每道工序综合单价，合计计算即是主钢构清单项目的综合单价。

本报价模式基本反映了每道工序的人工、材料、机械费构成，次要材料费用未并入制作和安装工序内，显得比较零乱。

钢结构工程量计算方法及规则

(一)钢屋架、钢网架(1)按设计图示尺寸以钢材重量计算，不扣除孔眼、切边、切肢的重量，焊条、铆钉、螺栓等重量不另增加。

(2)不规则或多边形钢板，以其外接规则矩形面积计算。

(3)钢网架应区分球形结点、钢板结点等连接形式。

(4)计量单位为 t。

(二)钢托架，钢桁架(1)按设计图示尺寸以钢材重量计算。

不扣除孔眼、切边、切肢的重量，焊条、铆钉、螺栓等重量不另增加。

(2)不规则或多边形钢板，以其外接矩形面积计算。

(3)计量单位为 t。

(三)钢柱、钢梁(1)按设计图示尺寸以钢材重量计算。

不扣除孔眼、切边、切肢的重量，焊条、铆钉、螺栓等重量不另增加。

不规则或多边形钢板，以其外接矩形面积计算。

具体包括实腹柱、空腹柱、钢管柱、钢梁及钢吊车梁等。

计量单位为 t。

(2)依附在钢柱上的牛腿等并入钢柱工程量内。

(3)钢管柱上的节点板、加强环、内衬管、牛腿等并入钢管柱工程量内。

(4)设计规定设置钢制动梁、钢制动桁架、车挡时，其工程量应并入钢吊车梁内。

(四)压型钢板楼板，墙板压型钢板楼板：按设计图示尺寸以铺设水平投影面积计算，柱、垛以及0 ．3m2 以内孔洞面积不扣除。

计量单位为 m2。

压型钢板墙板：按设计图示尺寸以铺挂面积计算。

0 ．3m2 以内孔洞面积不扣除，包角、包边、窗台泛水等面积不另计算。

计量单位为 m2。

压型钢板楼板浇筑钢筋混凝土，混凝土和钢筋按混凝土及钢筋混凝土中的有关规定计算。

(五)钢构件钢构件一般计算规则如下：(1)按设计图示尺寸以钢材重量计算。

如钢支撑、钢檩条、钢天窗架、钢墙架(包括柱、梁和连接杆件)、钢平台、钢走道、钢栏杆、钢漏斗、钢支架、零星钢构件等。

不扣除孔眼、切边、切肢的重量，焊条、铆钉、螺栓等重量不另增加。

(2)不规则或多边形钢板，以其外接矩形面积计算。

计量单位为t。

(六)金属网按设计图示尺寸以面积计算，包括制作、运输、安装、油漆等。

屋面及防水工程(一)瓦、型材屋面按设计图示尺寸以斜面面积计算。

(完整版)钢结构清单案例及定额规则

该理解正确么？）答：如果金属材料由甲方制作，他没有提供成品的H钢，这样套价是合理的。

如果是乙方自己没有买到成品H钢，则可能困难，除非那H钢是非标准的。

2、引用：第六章金属结构及构件工程定额说明第四条本定额构件制作项目中，均已包括刷一遍防锈漆工料，实际无施工时应扣除。

现场的油漆按设计另套定额计算。

3、清单计价时金属结构工程中的钢屋架执行定额时分：钢屋架制作、钢屋架运输、钢屋架拼装、钢屋架安装等。
