壳程内为纯物质(水),两相组成,其自由度为1, 因此只要改变T或P中任意一者,另外一者都将跟随 改变。
11
第一部分:工艺流程介绍
管程内工艺物料的温度控制: 蒸发器内物料的温度由出料 控制。 其控制思路源于蒸发器的热 量平衡(见右图)。 右图中以虚线框为衡算范围, 有: Qi+Qf=Qo+Ql+Qv
3
第一部分:工艺流程介绍
4
第一部分:工艺流程介绍
降膜蒸发器:
双氧水是热敏性物质,温度过高会导致双 氧水迅速分解。因此双氧水蒸馏过程采用 降膜蒸发器,其目的是: ➢减小被加热物料的过热度; ➢避免蒸发器内热点的出现; ➢减小停留时间; ➢提高气化分率。
5
第一部分:工艺流程介绍
减小过热度:
降膜蒸发器列管采用光滑的薄壁钢管,以 减小热阻,搭配大流量的循环泵,使被加 热物料在蒸发器内高速流动,增大对流系 数,进一步提高传热效率。相比于普通蒸 发器,其管壁热阻更低,传热系数大大提 高。因此被加热物料过热度非常低。
7
第一部分:工艺流程介绍
减小停留时间:
蒸发器下部与真空系统相连,列管内物料 受热形成气相,由于压差作用,气相会高 速向下流动(100m/s)。气体流动过程中, 由于气液两相界面上的黏滞作用,会将管 内液体拉成膜状。因此蒸发器列管的持液 量即为列管内壁上的一层极薄的液膜。所 以液体在列管上的停留时间是非常短的。
15
第一部分:工艺流程介绍
真空系统的出料控制:
浓缩工段中V1503、V1504、V1505 的料来自于真空系统。为使液相料能 从真空环境顺畅流到常压环境,且不 破坏真空环境,需要在两个环境间设 置一个足够的落差(用静液柱的压力 克服两端的压差),具有这种功的管 线被称为“大气腿”,大气腿的底端 需要完全浸没在液相中。 大气腿的顶部产生新的液相后,会使 液柱静压高于两个环境的压差,液体 向下流动,达到“自动”出料的目的。
高温下会使稀品中水份过量蒸发,生成高浓度的双 氧水,极易分解发生爆炸。为从根本上杜绝事故的 发生,降膜蒸发器只使用小于75 ℃的蒸汽,从而限 制双氧水能达到的浓度。另一方面,使用低温蒸汽 也是充分利用了低温热源,减少废热排放。
10
第一部分:工艺流程介绍
降膜蒸发器控制思路:
壳程蒸汽压力(温度)为:什么可以通过改变 壳程蒸汽压力由FV150压5力控来调制节,温度F?V1505后 路与机械真空泵相连。当壳程内温度或压 力高时,开大FV1505,抽低壳程压力, 温度随之下将。当压力或温度偏低时,关 小FV1505开度,壳程压力是升,温度也 随之上升。
16
第一部分:工艺流程介绍
由于大气腿高度决定于两端的液 面位差,因此当V1503、V1504、 V1505中液位变化时,这个变化 也会相应的传导至大气腿上方, 如:V1504液位上升,则T1501 塔釜液位也会跟随上升。 另外,大气腿中液相密度变化也 会导致大气腿高度变化。
17
第二部分:开停工及日常操作方法简述
开工: 1.系统建真空:
排净蒸汽管内的蒸汽凝液并关紧排水阀,向V1503、 V1504、V1505补水至插底管上方,建立液封,V1502 补水至80%; 检查并确认真空泵P1506完全具备使用条件; 确认精馏塔T1501的压力控制阀关闭; 按水环真空泵的操作程序启动真空泵P1507抽真空,注 意检查三个液封罐液位,若液位过低及时补水; 当精馏塔T1501顶部绝压达到80mbar﹙真空度0.092MPa﹚时,将压力调节阀投自动; 确认装置的真空泄漏是否合格 (≤15mbar/h),否则要消 漏直到真空泄漏达标;
1

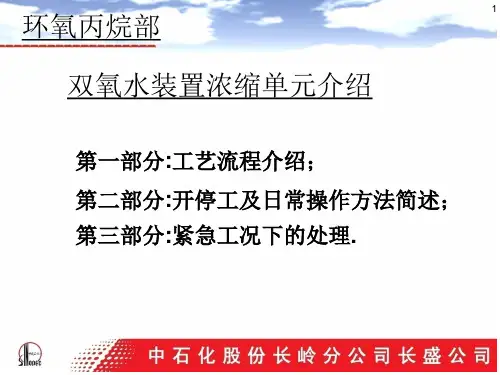

环氧丙烷部 双氧水装置浓缩单元介绍
第一部分:工艺流程介绍; 第二部分:开停工及日常操作方法简述; 第三部分:紧急工况下的处理.
2Байду номын сангаас
第一部分:工艺流程介绍
基本流程:
稀品由大颗粒树脂脱除杂质后进入稀品给料槽, 再由P1501升压,通过E1501预热后,打入降膜 蒸发器循环回路。 降膜蒸发器中,稀品经过一闪蒸,液相浓缩到 要求值,外排一部分做为产品,低浓度气相排 到精馏塔继续提浓。 精馏塔由降膜蒸发器提供气相,安全水罐提供 液相回流,由塔底采出浓品。
8
第一部分:工艺流程介绍
降膜蒸发器作用:
降膜蒸发器由壳程引入一条低温蒸汽(约 75 ℃ ),加热稀品,将稀品中大量水及 少量双氧水蒸发到气相中,同时提高液相 中双氧水浓度。液相料由循环泵升压后向 外出料,浓度约50%-55%。
9
第一部分:工艺流程介绍
降膜蒸发器:
正常操作时,降膜蒸发器壳置管程成为负程什压与么?要精设馏塔相 连,为负压,绝对压力约9-10kPa。壳程 也为负压,绝对压力约31kPa。
12
第一部分:工艺流程介绍
Qi+Qf=Qo+Ql+Qv Qi其中为蒸汽带入热量,为常量; Qo为凝液带走热量,为常量; Qv为气相带走热量,当产品浓度不 变时,蒸发器内气化分率不变,则 气相带走热量不变; Qf、Ql分别为冷进料带入热量及出 料带出热量,且Ql > Qf ,因此温度 过高时应开大出料阀,从系统内撤 出热量,从而降低系统内温度。
6
第一部分:工艺流程介绍
避免热点的产生:
双氧水装置中,物料在列管中的流动以分 配极为重要。若流量分配不匀,流量较小 的管中由于没有足够物料蒸发带走热量, 该管温度会局部上升,直至接近加热侧温 度,称为热点,在这个温度下分产生高浓 度的双氧水蒸汽,引发爆炸。为把物料均 匀分布到蒸发器各列管中,降膜蒸发器的 顶部设置了数级分配器。加之循环流量远 在于单程蒸发量,避免了“干管”和“热 点”的出现。
靠出料移走热量,再通过进入的冷物料打压蒸发器内 温度。
13
第一部分:工艺流程介绍
蒸汽喷射器控制: 蒸汽喷射器只有一个控制点,即蒸汽 流量。一定范围内开大蒸汽流量会增 强抽力。但蒸汽流量的控制取决于降 膜蒸发器的负荷需求。 因此装置负荷稳定时,蒸汽流量一般 不做调整。
14
第一部分:工艺流程介绍
系统真空度控制: 由于蒸汽喷射器的蒸汽量决定于降膜蒸发器的 热负荷,因此抽真空的能力并不能达到工艺要 求。装置设置了一台机械真空泵辅助抽真空, 并通过调节真空泵出入口回路,调节真空泵负 荷,达到控制系统真空度的目的。 精馏塔回流量控制: 回流由安全水罐溢流到精馏塔顶部,回流量由 进水量决定。选用溢流方式的原因是,保证安 全水罐的安全储水量。
11
第一部分:工艺流程介绍
管程内工艺物料的温度控制: 蒸发器内物料的温度由出料 控制。 其控制思路源于蒸发器的热 量平衡(见右图)。 右图中以虚线框为衡算范围, 有: Qi+Qf=Qo+Ql+Qv
3
第一部分:工艺流程介绍
4
第一部分:工艺流程介绍
降膜蒸发器:
双氧水是热敏性物质,温度过高会导致双 氧水迅速分解。因此双氧水蒸馏过程采用 降膜蒸发器,其目的是: ➢减小被加热物料的过热度; ➢避免蒸发器内热点的出现; ➢减小停留时间; ➢提高气化分率。
5
第一部分:工艺流程介绍
减小过热度:
降膜蒸发器列管采用光滑的薄壁钢管,以 减小热阻,搭配大流量的循环泵,使被加 热物料在蒸发器内高速流动,增大对流系 数,进一步提高传热效率。相比于普通蒸 发器,其管壁热阻更低,传热系数大大提 高。因此被加热物料过热度非常低。
7
第一部分:工艺流程介绍
减小停留时间:
蒸发器下部与真空系统相连,列管内物料 受热形成气相,由于压差作用,气相会高 速向下流动(100m/s)。气体流动过程中, 由于气液两相界面上的黏滞作用,会将管 内液体拉成膜状。因此蒸发器列管的持液 量即为列管内壁上的一层极薄的液膜。所 以液体在列管上的停留时间是非常短的。
15
第一部分:工艺流程介绍
真空系统的出料控制:
浓缩工段中V1503、V1504、V1505 的料来自于真空系统。为使液相料能 从真空环境顺畅流到常压环境,且不 破坏真空环境,需要在两个环境间设 置一个足够的落差(用静液柱的压力 克服两端的压差),具有这种功的管 线被称为“大气腿”,大气腿的底端 需要完全浸没在液相中。 大气腿的顶部产生新的液相后,会使 液柱静压高于两个环境的压差,液体 向下流动,达到“自动”出料的目的。
高温下会使稀品中水份过量蒸发,生成高浓度的双 氧水,极易分解发生爆炸。为从根本上杜绝事故的 发生,降膜蒸发器只使用小于75 ℃的蒸汽,从而限 制双氧水能达到的浓度。另一方面,使用低温蒸汽 也是充分利用了低温热源,减少废热排放。
10
第一部分:工艺流程介绍
降膜蒸发器控制思路:
壳程蒸汽压力(温度)为:什么可以通过改变 壳程蒸汽压力由FV150压5力控来调制节,温度F?V1505后 路与机械真空泵相连。当壳程内温度或压 力高时,开大FV1505,抽低壳程压力, 温度随之下将。当压力或温度偏低时,关 小FV1505开度,壳程压力是升,温度也 随之上升。
16
第一部分:工艺流程介绍
由于大气腿高度决定于两端的液 面位差,因此当V1503、V1504、 V1505中液位变化时,这个变化 也会相应的传导至大气腿上方, 如:V1504液位上升,则T1501 塔釜液位也会跟随上升。 另外,大气腿中液相密度变化也 会导致大气腿高度变化。
17
第二部分:开停工及日常操作方法简述
开工: 1.系统建真空:
排净蒸汽管内的蒸汽凝液并关紧排水阀,向V1503、 V1504、V1505补水至插底管上方,建立液封,V1502 补水至80%; 检查并确认真空泵P1506完全具备使用条件; 确认精馏塔T1501的压力控制阀关闭; 按水环真空泵的操作程序启动真空泵P1507抽真空,注 意检查三个液封罐液位,若液位过低及时补水; 当精馏塔T1501顶部绝压达到80mbar﹙真空度0.092MPa﹚时,将压力调节阀投自动; 确认装置的真空泄漏是否合格 (≤15mbar/h),否则要消 漏直到真空泄漏达标;
1
环氧丙烷部 双氧水装置浓缩单元介绍
第一部分:工艺流程介绍; 第二部分:开停工及日常操作方法简述; 第三部分:紧急工况下的处理.
