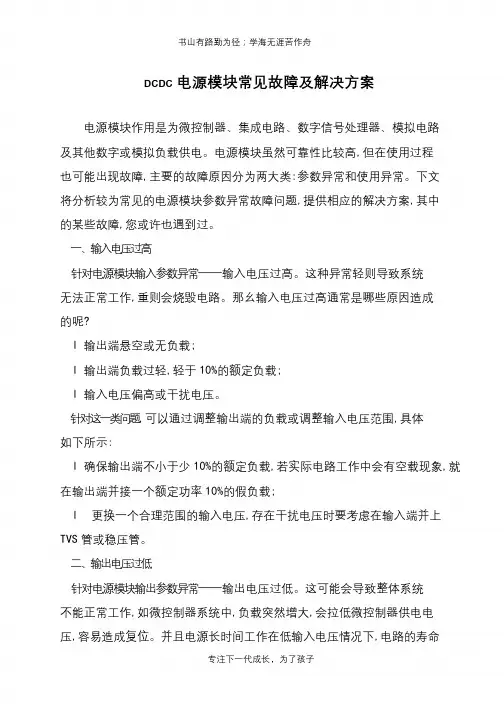

DCDC电源模块常见故障及解决方案
书山有路勤为径；学海无涯苦作舟
DCDC电源模块常见故障及解决方案
电源模块作用是为微控制器、集成电路、数字信号处理器、模拟电路
及其他数字或模拟负载供电。
电源模块虽然可靠性比较高,但在使用过程
也可能出现故障,主要的故障原因分为两大类:参数异常和使用异常。
下文
将分析较为常见的电源模块参数异常故障问题,提供相应的解决方案,其中
的某些故障,您或许也遇到过。
一、输入电压过高
针对电源模块输入参数异常——输入电压过高。
这种异常轻则导致系统
无法正常工作,重则会烧毁电路。
那幺输入电压过高通常是哪些原因造成
的呢?
l 输出端悬空或无负载;
l 输出端负载过轻,轻于10%的额定负载;
l 输入电压偏高或干扰电压。
针对这一类问题,可以通过调整输出端的负载或调整输入电压范围,具体
如下所示:
l 确保输出端不小于少10%的额定负载,若实际电路工作中会有空载现象,就在输出端并接一个额定功率10%的假负载;
l 更换一个合理范围的输入电压,存在干扰电压时要考虑在输入端并上TVS管或稳压管。
二、输出电压过低
针对电源模块输出参数异常——输出电压过低。
这可能会导致整体系统
不能正常工作,如微控制器系统中,负载突然增大,会拉低微控制器供电电
压,容易造成复位。
并且电源长时间工作在低输入电压情况下,电路的寿命
专注下一代成长，为了孩子。
浅析常见中频电源故障及排除
浅析常见中频电源故障及排除摘要：伴随着社会生产的快速发展，我国的电力与各行各业都进行了深度融合，这也促使中频电源的适用范围越来越广泛，针对此种情况必须要对其故障以及排除方法进行研究，以此来提升中频电源的使用效率。
中频电源自身作为一种较为常见的变频设备，其对于电能的负载能力十分的强大，但是在实际的应用过程中有可能会存在电子元件数量庞大电流通过不稳定的情况，进而造成中频电源故障的出现。
一旦出现电源故障那么整个线路的运行的可靠性以及安全性将会大大折扣。
笔者将会在本文的论述中对中频电源进行应用的概述，然后以此为基础进行故障种类以及故障排除方法的论述，希望通过本文的论述能够为相关的从业人员提供一定的帮助与借鉴，促进我国中频电源使用水平的提升。
关键词：中频电源、使用故障、排除建议、优化措施中频电源作为一种在生产车间以及电网系统中常见的变频设备，因为较强的实用性所以使其应用范围非常广泛，特别是在金属的加工处理中都会使用到中频电源。
中频电源的工作原理也是较为简单，首先是使用三相桥式整流电流设备能够将原本电网所输送的的交流电转变成为较为稳定的直流电，然后再电路中进行电抗器设备的应用，从而能够使其输出的电流更加稳定，为整个设备系统的运转提供一个良好的工作环境，标准的输出频率的范围为三十千瓦到四千千瓦之间。
因为中频电源有着较高的复杂能力，可以在机械生产、农业生产、道路施工的各个领域中都进行试用，所以需要通过故障的研究与排除来提升中频电源运行的稳定性。
一、中频电源常见故障诊断就一般情况而言，中频电源故障的发展诊断依据主要是分为两种类型，分别是：完全不能够启动以及能够启动但是不能够正常工作，以以上两种类型作为诊断工作的方向能够极大地提升诊断效率，并且进行相对应的解决方法的应用。
（一）电源无法正常启动在进行电源启动故障诊断的过程中，工作人员要严格的按照工作准则来进行故障的排除作业，首先需要目标电网进行断电处理，确保检测环境安全之后在进行检查工作，按照中频电源的机构组成部分进行细致性的故障排查。
开关电源光耦损坏故障
开关电源光耦损坏故障在电子设备维修中，开关电源是常见的电源模块之一。
其中的光耦作为一种重要的电子元件，扮演着信号隔离和传输的关键角色。
然而，开关电源的光耦损坏故障是一种常见的问题，可能会导致电路无法正常工作。
本文将重点介绍开关电源光耦损坏故障的原因、诊断方法和解决方案。
原因分析光耦是由发光二极管（LED）和光敏三极管（光电晶体管）组成的。
在开关电源中，光耦主要用于隔离输入和输出，传递控制信号。
光耦损坏的原因主要包括以下几点：1.过电压冲击：开关电源工作时，可能会受到电网电压的波动或雷电等因素的影响，导致光耦承受过高的电压冲击，损坏光耦内部结构。
2.温度过高：长时间工作或环境温度过高也可能导致光耦元件内部受热过度，使其性能下降或损坏。
3.老化：光耦作为电子元件，随着使用时间的增长可能会出现老化现象，导致性能逐渐变差，最终损坏。
4.焊接不良：在制造过程中，光耦与电路板焊接不良或接触不良，也可能成为导致损坏的原因之一。
故障诊断当出现开关电源工作异常或无法正常开启时，可以考虑光耦是否损坏。
以下是一些常用的故障诊断方法：1.外观检查：首先检查光耦外观是否有明显的损坏迹象，如外壳破裂、焊点脱落等。
2.电阻测量：使用万用表在光耦的输入和输出端进行电阻测量，正常情况下应该具有一定的电阻值。
若电阻值为无穷大或接近零，表明光耦可能损坏。
3.LED发光检测：通过外部电压驱动，观察光耦中的LED是否能够正常发光，如果LED不亮，则说明LED损坏。
4.光电三极管检测：通过外部光源照射光电三极管端口，使用示波器或万用表测量输出端是否有相应的信号输出，以确定光电三极管是否损坏。
故障解决一旦确认开关电源光耦损坏，需要及时采取措施修复或更换：1.更换光耦：将损坏的光耦进行更换，选择适配的型号进行替换。
注意在更换时需注意焊接质量，确保焊接牢固可靠。
2.检查电路：在更换光耦后，检查整个电路板是否有其他损坏或疑似故障点，确保开关电源能够正常工作。
开关电源光耦损坏故障怎么办
开关电源光耦损坏故障怎么办现代电子设备中的开关电源模块在各种应用中起着至关重要的作用，而其中的光耦作为一个关键元件更是必不可少。
然而，有时候由于各种原因，光耦可能会损坏，造成电源模块无法正常工作。
当发现开关电源光耦损坏时，我们应该如何应对呢？首先，要确认光耦是否真的损坏。
一旦出现电源模块异常，如输出电压不稳定、无输出等情况，应该首先检查光耦。
可以通过使用万用表测量光耦的导通情况来检验其是否完好。
如果测量结果显示光耦没有导通，那么很可能是光耦损坏导致了电源模块故障。
一旦确认光耦损坏，那么接下来需要进行更进一步的处理。
常见的解决方法包括更换损坏的光耦元件。
首先需要将设备断电，并找到损坏的光耦元件所在位置。
通常光耦位于电源模块的反馈回路中，因此需要小心拆卸周围的元件以及连接线路。
在更换光耦时，需要注意选择适配型号和参数的光耦，并严格按照电路图连接光耦引脚。
除了更换光耦元件外，有时候也可以尝试修复损坏的光耦。
例如，如果是由于光耦内部的发光二极管或光敏三极管损坏所导致的故障，可以尝试替换其中一个元件。
但需要注意的是，修复光耦需要一定的专业知识和技能，如果不确定自己的能力，最好还是选择更换全新的光耦元件。
另外，有时候光耦并非因为自身损坏，而是由于外部环境因素导致其性能下降或失效，比如电气噪声、温度过高等。
在这种情况下，除了更换光耦外，还需要检查电源模块的设计是否合理，是否存在其他因素影响光耦的正常工作。
合理的布局和设计可以降低光耦的损坏风险。
在日常维护中，也应该注意定期检查电源模块中的光耦元件，以确保其正常工作。
定期清洁和保养电源模块，降低灰尘和杂质对光耦的影响也是很重要的。
及时发现并处理光耦损坏问题，可以避免进一步的故障扩大，保障设备的稳定运行。
总的来说，当遇到开关电源光耦损坏的故障时，我们应该及时发现、确认并采取有效的处理措施。
无论是更换损坏的光耦元件，还是修复光耦，都需要谨慎操作并确保符合电路要求。
维护电源模块的稳定性和可靠性，对于设备的正常工作和延长使用寿命都至关重要。
DCDC电源模块常见故障及解决方案
DCDC电源模块常见故障及解决方案DC-DC电源模块是一种将直流电压转换为不同电压的电源模块，在各种电子设备中广泛应用。
然而，由于长时间使用、环境条件不佳或其他原因，DC-DC电源模块可能会出现故障。
以下是一些常见的故障及解决方案：1.输出电压不稳定：-检查输入电压是否稳定并符合规格要求。
-检查输出负载情况，确保在电源模块的额定负载范围内。
-检查输出电容是否正常，如果电解电容老化，应及时更换。
-检查电源模块是否受到外部电源干扰，需注意电源线的防护措施。
2.输出电压无输出或输出电压过低：-检查输入电压是否正常并符合规格要求。
-检查输出电压调节器是否损坏，如有必要，更换调节器。
-检查输出电容是否损坏或短路，如有必要，更换电容。
3.输出电压过高：-检查输入电压是否超过规格要求，确保输入电压稳定。
-检查输出电压调节器是否损坏，如有必要，更换调节器。
-检查电源模块是否受到外部干扰，如有必要，添加适当的滤波电路。
4.过载保护触发：-检查输出负载是否超过电源模块的额定负载范围。
-检查是否存在短路或过电流情况，及时排除故障。
-根据电源模块的规格和参数调整输出负载。
5.温度过高：-检查电源模块是否有足够的散热措施，如散热片或风扇。
-保持电源模块周围空气流通畅通，避免长时间使用在封闭的环境中。
-检查电源模块的温度传感器是否损坏，如有必要，更换传感器。
除了以上常见故障，还有一些其他问题可能导致DC-DC电源模块故障：-电源线连接不稳或接触不良，需要检查连接情况并确保连接稳定。
-输入电压波动或电源毛刺过大，需使用合适的电源滤波器。
-输入电压极性错误，需要检查输入极性并正确连接。
在维修或更换DC-DC电源模块时，应注意以下事项：-先断开输入电源，确保安全操作。
-根据电源模块的规格书和技术文档进行维修或更换。
总的来说，DC-DC电源模块的故障可能涉及多个方面，正常的维护保养和正确的使用方法可以有效避免故障发生。
若故障发生，根据具体问题进行排查和解决是最有效的方式。

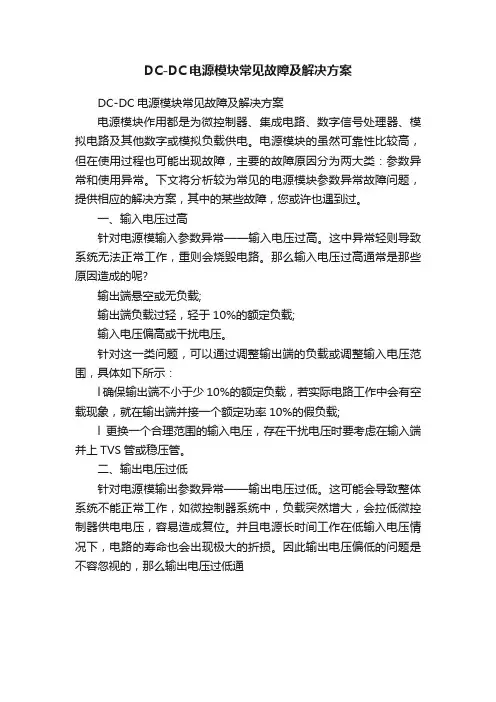

DC-DC电源模块常见故障及解决方案
DC-DC电源模块常见故障及解决方案
DC-DC电源模块常见故障及解决方案
电源模块作用都是为微控制器、集成电路、数字信号处理器、模拟电路及其他数字或模拟负载供电。
电源模块的虽然可靠性比较高，但在使用过程也可能出现故障，主要的故障原因分为两大类：参数异常和使用异常。
下文将分析较为常见的电源模块参数异常故障问题，提供相应的解决方案，其中的某些故障，您或许也遇到过。
一、输入电压过高
针对电源模输入参数异常——输入电压过高。
这中异常轻则导致系统无法正常工作，重则会烧毁电路。
那么输入电压过高通常是那些原因造成的呢?
输出端悬空或无负载;
输出端负载过轻，轻于10%的额定负载;
输入电压偏高或干扰电压。
针对这一类问题，可以通过调整输出端的负载或调整输入电压范围，具体如下所示：
l确保输出端不小于少10%的额定负载，若实际电路工作中会有空载现象，就在输出端并接一个额定功率10%的假负载;
l更换一个合理范围的输入电压，存在干扰电压时要考虑在输入端并上TVS管或稳压管。
二、输出电压过低
针对电源模输出参数异常——输出电压过低。
这可能会导致整体系统不能正常工作，如微控制器系统中，负载突然增大，会拉低微控制器供电电压，容易造成复位。
并且电源长时间工作在低输入电压情况下，电路的寿命也会出现极大的折损。
因此输出电压偏低的问题是不容忽视的，那么输出电压过低通。
电源模块常见异常和解决方法 -回复
电源模块常见异常和解决方法-回复电源模块是电子设备中不可或缺的一部分，用于将交流电源转换成电子设备所需的直流电源，同时还能对电压进行稳定、过载和短路保护。
然而，由于使用环境、设计问题或是其他原因，电源模块可能会出现一些常见的异常情况。
以下将一一介绍这些常见异常及解决方法。
1. 过热过热是电源模块常见的故障之一。
主要原因可能是环境温度过高、通风不畅或负载过重。
解决方法如下：- 检查是否有堵塞在电源模块周围的物体，保证通风良好；- 定期清洁电源模块，尤其是散热风扇；- 如果经常性地工作在高温环境下，考虑使用具有更好散热性能的电源模块；- 若负载过重，将负载均衡，或添加一个额外的电源模块。
2. 过载保护电源模块具有过载保护功能，当负载超过额定功率时，电源模块会自动关闭。
以下是解决方法：- 检查所接的负载是否超过了电源模块的额定功率；- 检查所接的负载是否存在突然的大功率需求；- 调整负载的功率，以确保不超过电源模块的额定功率。
3. 短路保护电源模块会自动保护电源模块和负载免受电路短路带来的损坏。
以下是解决方法：- 检查负载线路，是否存在短路情况；- 如果电源线路过长，考虑缩短电源线；- 使用负载电路保护装置，如保险丝或断路器。
4. 输出电压不稳定当电源模块的输出电压不稳定时，可能会影响到正常工作的设备。
解决方法如下：- 检查输入电源线路，确保输入电压稳定；- 检查负载电路，确保负载电阻匹配；- 检查电源模块的调节电路，如稳压器；- 考虑更换电源模块，以确保输出电压稳定。
5. 电源噪声电源噪声会对设备的正常工作和信号传输造成干扰。
解决方法如下：- 检查电源模块的滤波电容，确保其工作正常；- 添加额外的滤波电容或滤波电感，以减小电源噪声；- 使用线性电源模块代替开关电源模块，以降低电源噪声。
除了上述几种常见异常情况，电源模块还可能遇到其他问题，如电源线松动、电源启动困难等。
对于这些问题的解决，可以采取修复或替换的方式，或者联系专业人员进行维修。
电源模块常见故障处理方法
电源模块常见故障处理⽅法电源模块常见故障处理⽅法通⽤故障处理流程在安装和调试过程中，监控模块发⽣告警的现象属于该过程中正常现象。
掌握了通⽤的故障处理流程，就能根据故障现象查找故障根源，进⾏分析，从⽽排除故障。
通⽤的故障处理流程如下：常见的单元类型分为交流配电单元、直流馈电单元、充电模块、监控模块、综合测量模块、开关量模块、电池巡检模块、绝缘检测模块等。
充电模块常见故障分析和处理⽅法充电模块保护●充电模块交流输⼊过压、⽋压、缺相以及模块过温将导致充电模块保护，请根据故障代码进⾏确认。
●机柜装有玻璃门或者机柜密不透风，可能导致充电模块过温保护。
●机房环境温度过⾼，也将导致充电模块过热保护。
充电模块故障●充电模块的输出电压过⾼或者输出过流将导致模块保护，需要将模块断开交流后重新上电启动，⽅可恢复模块正常。
●在⼿动⼯作状态下时，输出过压告警值默认为242V，所以不合理的电压调整可能导致模块充电模块输出过压报警，该情况下重新调整模块的输出电压在正常范围内即可。
充电模块不均流●没有连接均流线，或均流线接错，可能导致不均流。
●控母模块和合闸模块之间不可以均流。
●断开均流线和通讯线，给模块加载，测量该模块的均流⼝上的信号，该信号的⼤⼩应满⾜i/1.05I×4.2V的要求，其中i为该充电模块的实际输出电流，I为该充电模块的额定输出电流；此时将均流⼝的正、负短接，模块的输出电压应下降10V左右。
充电模块通讯中断●充电模块的地址设置错误将导致充电模块通讯中断，两个不同的充电模块设置相同的地址也将造成监控模块通讯中断。
●模块在⾮⼯作状态下将导致充电模块通讯中断。
●监控器设置的模块个数多于实际模块个数时，将导致设置多余的模块报通讯故障，因为此时该模块不存在。
●充电模块的地址应该从1开始设置，同组模块地址必须连续设置。
模块输出电压⼏乎为零，输出电流在额定电流的15%以下●模块具有短路保护功能，请检查模块输出端是否存在短路现象。
天津华宁集控常见电源故障分析方法
常见电源故障的分析处理方法1. 6.5V6.5V电源模块有两块，分为A6.5V和B6.5V，这两个模块通用。
A6.5V 给主控模块中CPU及液晶显示部分电路供电，B6.5V用于给主控模块中液晶背景灯供电。
●情况一：当系统显示屏黑屏，但系统仍能正常工作。
可能的原因：a、B6.5V保护或损坏；b、温度过低，液晶不能正常显示；c、液晶屏背景灯坏；检查处理方法：首先检查是否是B6.5V电源模块是否输出正常，一般可将控制器后电源箱过来的带不锈钢插头的电缆从控制器上拔下来，用万用表直流电压档（最大量程DC20V）测量不锈钢插头的3#和5#线（B6.5V电源输出）之间的电压是否正常，如果为0V，说明B6.5V的电源模块过压保护或坏了，或者将A6.5V和B6.5输出端交换，看显示屏是否显示白屏，如果出现白屏说明B6.5V保护或损坏。
将系统所供的AC127V电源断电三分钟后再重新上电，如果能够恢复正常输出，说明是B6.5V电源模块过压保护，如果不能恢复，可再将系统所供的AC127V电源断电三分钟后再重新上电，看是否能够恢复正常输出，如果反复几次都不能恢复，说明B6.5V电源模块坏了。
如果B6.5V电源电压输出正常，要考虑是否是环境温度过低引起的液晶屏不亮，一般这种情况在系统运行一段时间之后随着主控模块温度的升高液晶屏会慢慢变亮。
如果B6.5V电源正常，环境温度也不低，就有可能是液晶屏背光灯坏了，需要更换液晶屏或更换背光灯。
●情况二：系统显示屏变黑，系统也不能正常工作可能的原因：a、系统AC127V电源没有供上；b、保险管坏；c、A6.5V和B6.5V电源模块坏；d、主控模块坏；e、主控模块后的25芯排线虚接；检查处理方法：首先看一下控制器门上的闭锁按钮旁边的指示灯，如果是06年7月份之前出厂的控制器，闭锁按钮没被按下时指示灯亮说明供的AC127V正常，如果是06年7月份之后出厂的控制器，闭锁按钮按下时指示灯亮说明供的AC127V正常，否则可能是AC127V没供上，有可能是照明综保没供上电，或者是保险管坏了，如果AC127V和保险管都正常就要检查A6.5V 和B6.5V是否都坏了，如果电源都正常，就有可能是主控模块坏了或者是主控模块后的25芯插头排线虚接，将主控模块更换如果还不正常，就要考虑到检查排线是否有虚接的地方。
电脑出现电源故障的解决方案
电脑出现电源故障的解决方案电源故障是电脑常见的问题之一，它可能导致电脑无法正常开机或突然关机。
在此，本文将介绍几种常见的电脑电源故障，并提供一些解决方案，以帮助用户迅速解决问题。
1. 电源线故障电源线是连接电脑主机和电源插座的重要组成部分。
如果电源线出现故障，可能会导致电脑无法供电或者突然断电。
此时，用户可以尝试以下解决方案：- 检查插座：确认插座正常工作，是否有电力供应。
- 更换电源线：如果插座正常，但电源线损坏或老化，可以尝试更换新的电源线。
- 静电放电：将电脑断电，拔掉电源线，按住电源开关10秒钟以上，然后重新插上电源线再试。
2. 电源供应问题电源供应问题是电脑电源故障的另一个常见原因。
在这种情况下，电脑可能会遇到无法启动、频繁死机或者重启等问题。
以下是几种可能的解决方案：- 检查供电变压器：确保电源供应器连接到电源插座，且指示灯亮起。
如果指示灯不亮，尝试替换新的供电变压器。
- 备份电源：使用备用电源连接电脑，如果电脑正常工作，则说明原电源有问题，可以考虑更换新的电源。
3. 电池故障电池故障通常发生在笔记本电脑中，可能会导致电池无法正常充电或者电量消耗很快。
以下是一些建议的解决方案：- 检查电池连接：拔下电池，用干净柔软的布擦拭电池和连接器上可能存在的灰尘或污垢，并重新安装电池。
- 校准电池：将电池完全耗尽并充电到100%，然后将电源插头拔下，用放电操作将电量耗尽至电脑关机，再次充电到100%。
这个过程有助于校准电池，提高电池寿命和性能。
- 更换电池：如果电池已经过时或者无法修复，考虑更换新的电池。
4. 电脑内部电源故障电脑内部的电源故障是指电源模块或者电源连接器出现问题，导致电脑无法正常供电。
以下是一些建议的解决方案：- 查看内部电源模块：如果您是有经验的用户，可以打开电脑主机，检查电源模块是否工作正常、连接是否牢固。
必要时，可以考虑更换故障的电源模块。
- 寻求专业帮助：如果您不熟悉电脑内部组件，或者无法解决内部电源故障问题，建议寻求专业的电脑维修服务进行修理。
DCDC系列模块电源常见故障分析
If—用电设备的最大吸收电流；
K—裕量系数，一般取 1.5~1.8；
DC/DC 系列模块电源常见故障分析
定压输入非稳压输出系列产品常见故障分析（一）
产生原因 1、 输入电源功率不足使电源模块启动不 良 2、输入电源电压偏低 3、输入滤波电感内阻太大 4、输入端导线过细，线损过大
采取措施
1、换用更大功率的输入电源 2、将输入电压调准 3、 减小滤波电感值或降低电感的内阻 4、 增大导线截面积或缩短导线长度以降ห้องสมุดไป่ตู้内阻
1、输入端有过压情况 2、对于输入端稳压用的 78L05 等线性 稳压器的前后端未接储能电容或电容位 置不对 3、 输入端欠压情况 4、输入端焊接不良
1、 在模块的输入端并接一个 TVS 管钳位 2、线性稳压器的前后端接足够的储能电容且电容要紧 靠线性稳压器的输入输出端 3、 重设输入电压 4、 确保端焊接良好 1、确保输出端至少有 10%的额定负载。若实际电路中 无负载或负载过轻，就在输出端并接一个额定功率 8% 或依此比例的、递增的假负载，确保电源模块实际负载 至少达额定负载的 10%
5、 对于输入端稳压用的 78L05 等线性 5、 线性稳压器的前后端接足够的储能电容且电容要紧 稳压器的前后端未接储能电容或电容位 靠线性稳压器的输入输出端 置不对 输出电压低 6、 线性稳压器的压差过大 于标称值 7、 输入端的防反接保护二极管压降过大 1、检查输出电路是否使用功率过大或有短路现象，贵 司可改用我司输出功率更大的产品或检查输出电路 2、输出外接电容应小于技术手册规定的最大值，一般 1、输出电路中有过流现象存在 2、输出外接滤波电容过大 根据输出电流选电容值，原则是 1uF/100mA（对于输 出功率小于 0.5W 及输出电压高于 20V 的产品， 建议不 外接电容），如确需降低输出纹波，可先在输出端串联 一个 4.7-10uH 电感后再并联一个电容组成 LC 型滤波 电路。 输入电压偏高 输出电压高 于标称值 将输入电压调准 确保模块工作时输出端至少有 8%的额定负载。若实际 1、输出端悬空或无负载 电路工作中会有空载现象， 就在输出端并接一个额定功 载的 10% 1、输入电源极性接反了 2、输入电压远远高于标称电压 刚上电， 电源 模块就烧坏 了 或上电过程 1、输出外接电容太大或电容耐压不够 中， 电源模块 2、输出电路易引起短路 损坏率高 3、SMD 产品输出空载 1、在输入端串联一个低压降的二极管作为防反接保护 2、重新设定输入电压 1、输出外接电容应小于技术手册规定的最大值，一般 根据输出电流选电容值，原则是 1uF/100mA（对于输 出功率小于 0.5W 及输出电压高于 20V 的产品， 建议不 外接电容），如确需降低输出纹波，可先在输出端串联 一个 4.7-10uH 电感后再并联一个电容组成 LC 型滤波 电路。电容耐压值至少要达到电源电压的 1.5 倍以上。 2、在输出端增加短路保护电路 3、输出端加至少 10%的负载。 定压电压非稳压系列产品常见故障分析（二） 故障内容 产生原因 采取措施 2、实际负载过轻，轻于 10%额定负载 率 8%的假负载，确保电源模块实际负载至少达额定负 6、采用 LDO 线性稳压器以减少压差。 7、 采用压降小的二极管
UPS电源常见故障原因分析及处理方法
UPS电源常见故障原因分析及处理方法UPS电源是用来为计算机系统、网络设备等提供备用电力的设备，它可以在主电源发生故障或波动时，提供稳定的供电，保证设备的正常运行。
然而，由于各种原因，UPS电源也会发生故障，下面将分析UPS电源常见故障的原因，并提出相应的处理方法。
一、UPS电源无法正常启动1.原因分析：UPS电源无法正常启动的原因可能是电源插座故障、电源线接触不良、电池电量不足、内部电路故障等。
2.处理方法：a.检查电源插座是否正常工作，尝试更换其他插座，确保UPS电源能正常供电。
b.检查电源线是否连接稳固，并且没有损坏，需要确保线路连接正常。
c.检查电池电量，如果电池电量低于标准，需要更换电池。
二、UPS电源无法输出正常电流1.原因分析：UPS电源无法输出正常电流的原因可能是电池出现故障、输出端连接有问题、过载等。
2.处理方法：a.检查电池是否损坏或电量不足，如有问题需要及时更换电池。
b.检查输出端连接是否正常，确保输出电路正常工作。
c.检查负载是否过载，如果过载需要及时调整负载或增加UPS电源容量。
三、UPS电源无法自动切换1.原因分析：UPS电源无法自动切换的原因可能是输入电源问题、自动切换开关故障、内部电路故障等。
2.处理方法：a.检查输入电源是否正常，如有问题需要及时修复输入电源故障。
b.检查自动切换开关是否正常工作，如果开关损坏需要更换。
四、UPS电源无法充电1.原因分析：UPS电源无法充电的原因可能是充电线路故障、充电模块故障、电池损坏等。
2.处理方法：a.检查充电线路是否正常，如有问题需要及时修复充电线路故障。
b.检查充电模块是否正常工作，如模块故障需要更换。
c.如果以上方法均无法解决问题，可能是电池损坏，需要及时更换电池。
综上所述，UPS电源常见故障的原因及处理方法主要包括电源无法正常启动、电源无法输出正常电流、电源无法自动切换和电源无法充电等。
对于这些故障，我们需要仔细排查问题的原因，并采取相应的处理措施，既可以保证UPS电源的正常运行，又可以延长设备的使用寿命。
电脑电源故障排查与解决方法
电脑电源故障排查与解决方法近年来，电脑已经成为人们日常生活和工作中的必备工具。
然而，有时我们可能会遇到电脑电源故障的情况，这给我们的正常使用带来了麻烦。
本文将针对电脑电源故障，提供一些常见的排查和解决方法，以帮助读者快速定位并解决这些问题。
1. 电源无法启动当我们按下电源按钮后，电脑并没有启动的情况下，我们首先应该检查以下几个方面：1.1 检查电源插座和电源线路。
确保插座能够正常供电，并检查电源线路是否连接稳固。
1.2 检查电源开关。
有些电源箱上配备了电源开关，确保开关处于打开状态。
1.3 检查电源连接线。
检查电源连接线是否松动，是否连接正确。
1.4 检查电源线是否损坏。
如果发现电源线有明显的外部损坏，建议更换电源线。
1.5 检查电源模块。
如果以上都检查无误，那么问题可能出现在电源模块上。
此时需要将电脑拆开，检查电源模块是否有明显的物理损坏，如电容是否破裂、漏液等。
如果发现问题，建议更换电源模块。
2. 电源启动后突然断电当我们的电脑在使用过程中，突然断电或者无故自动重启的情况下，我们可以按照以下步骤进行排查：2.1 温度过高。
检查电脑是否存在过热问题，可以清理电脑内部的灰尘，并确保电脑周围的空间通风良好。
2.2 检查硬件连接。
松动或不良连接的硬件也可能导致电脑突然断电，我们可以检查并重新连接：2.2.1 内存条。
打开电脑，确定内存条是否插好，是否接触良好。
2.2.2 显卡。
检查显卡是否插好，并清理显卡上的灰尘。
2.2.3 硬盘和数据线。
检查硬盘是否插好，数据线是否连接稳固。
2.2.4 其他硬件。
如需要可以依次检查和重新连接其他硬件，如声卡、网卡等。
2.3 检查电源稳定性。
使用电压表检测电源输出的电压是否稳定，是否存在异常。
2.4 检查电源过载。
如果电脑连接了太多的外部设备或者硬件配置过高，电源可能无法提供足够的电力，导致电脑突然断电。
检查外部设备的功率需求，并合理配置电脑内部的硬件。
2.5 检查软件冲突。
万能电源模块原理图 常见故障处理方法
万能电源模块原理图常见故障处理方法
开宇牌智能型开关电源（又称万能电源模块）．可用于14英寸--34英寸彩电、VCD，DvD及卫星接收机开关电源的维修代换，原机只需保留整流滤波、尖峰脉冲吸收电路和次级整流部分电路即可．在上门维修时可以显著提高工作效率。
为了弄清电源模块工作原理．笔者将该模块拆开并实绘出其原理图，从原理图中可以看出模块与彩显中的开关电源很相似，即采用典型的uc3842+场效应管方案，不同之处是在不接蓝线的情况下，误差取样取自初级。
uC3842是一种性能优异、应用广泛、结构较简单的PwM开关电源集成控制器．由于它只有一个输出端，所以主要用于一端控制的开关电源．
调试方法：将模块如图3所示接入电路，即红线接至原开关管c极位置，黑线接地，蓝线接光耦④脚可用于遥控器待机（若原机是降压型待机，则需串入5k～10k的可调电阻）。
断开原电路中所有负载，在输出端接上60w--100w的灯泡作为假负载。
检查无误后通电，同时用万用表监测输出电压，调试模块上的微调电阻．使输出电压与原机相符，其他各组电压会自动适应。
常见故障处理方法：1.出现不工作故障时应检查300V滤波及变压器是否正常，负载是否短路．遥控关机相关电路是否正常。
2.若过热、干扰甚至啸叫，把原机的吸收回路改进一下，R在39／3W左右，C取470pF～1000PF。
3.极少数开关变压器与该项模块不匹配时，可通过将原机变压器的主绕组加绕一倍的方法来解决。
尽量不要拆磁芯，以免损坏。
4.蓝线又兼精密稳压功能．将其接人光耦后会使工作电压更加稳定。
若达不到要求，可检查原机稳压电路是否正常。
eps逆变模块故障处理方法
eps逆变模块故障处理方法一、故障现象EPS逆变模块是EPS电源的重要组成部分，如果出现故障，可能会导致EPS电源无法正常工作，影响负载的供电。
常见的EPS逆变模块故障现象包括：1. 逆变模块无输出：表现为EPS电源无法向负载供电，灯光暗淡，空调不工作等。
2. 逆变模块故障报警：EPS电源控制面板上出现故障报警，提示逆变模块故障。
二、故障原因EPS逆变模块故障的原因有多种，主要包括：1. 长期过载运行：逆变模块的负载超过设计负载，长期过载运行会导致逆变模块发热，烧毁模块。
2. 电压过高或过低：电压过高或过低会导致逆变模块的元件损坏，引发故障。
3. 散热不良：EPS电源内部温度过高，散热不良会导致逆变模块过热，影响其正常工作。
4. 维护不当：未定期对EPS电源进行维护，灰尘过多，影响散热效果。
三、故障处理方法针对不同的故障现象和原因，可以采取以下处理方法：1. 对于逆变模块无输出的情况，首先检查输入电源是否正常，然后检查负载是否正常。
如果以上都没有问题，可能是逆变模块出现故障，需要更换新的逆变模块。
2. 对于逆变模块故障报警的情况，首先检查控制面板上的故障代码，根据故障代码确定故障原因。
然后检查相应的电路和元件，修复故障。
如果无法修复，需要更换新的逆变模块。
3. 对于长期过载运行的故障，需要增加负载的供电功率，或者减少负载的用电量，避免长期过载运行。
同时，也需要对EPS电源进行维护，保持其良好的散热效果。
4. 对于电压过高或过低的故障，需要调整输入电压，使其保持在一个稳定的范围内。
同时，也需要对EPS电源进行维护，保持其良好的工作状态。
DCDC系列模块电源常见故障分析
5、??没有上述问题，但确实影响正常使用
1、将电源模块尽可能远离主电路噪声敏感元件或模块与主电路噪声敏感元件进行隔离
2、主电路噪声敏感元件（如：A/D、D/A或MCU等）的电源输入端处接0.1μF去耦电容
3、用金升阳的一个多路输出的电源模块替代多个单路数出模块以消除差频干扰
4、采用远端一点接地
6、线性稳压器的压差过大
7、输入端的防反接保护二极管压降过大
1、换用更大功率的输入电源
2、将输入电压调准
3、减小滤波电感值或降低电感的内阻
4、增大导线截面积或缩短导线长度以降低内阻
5、线性稳压器的前后端接足够的储能电容且电容要紧靠线性稳压器的输入输出端
6、采用LDO线性稳压器以减少压差。
7、采用压降小的二极管
4、输出实际负载应小于100%标称负载功率；
5、确保使用的环境温度不高于85℃
6、确保端焊接良好
输出噪声很大或整个系统对噪声敏感
?
1、??电源模块与主电路噪声敏感元件（如：A/D、D/A或MCU等）距离过近
2、??主电路噪声敏感元件的电源输入端处未接去耦电容
3、??多路系统中各单路输出的电源模块之间产生差频干扰
2、输出外接电容应小于技术手册规定的最大值，一般根据输出电流选电容值，原则是1uF/100mA（对于输出功率小于0.5W及输出电压高于20V的产品，建议不外接电容），如确需降低输出纹波，可先在输出端串联一个4.7-10uH电感后再并联一个电容组成Π型滤波电路。
3、电容器的耐压值应至少比电路的实际最高电压大1.5倍
输出纹波一片模糊
1、示波器地线没有接好
1、将示波器的地线接好
3.1输出电流的选择
因模块电源工作效率高，一般可达到80%以上，故在其输出电流的选择上，应准确测量或计算用电设备的最大吸收电流，以使被选用的模块电源具有高的性能价格比，通常输出计算公式为：
屡烧电源模块的常见原因和故障排除
(2)查STR—F6454③脚电压300v是否正常?若为零，则可能是R801(2．2Ω)水泥电阻开路。
(3)查STR—F6454④脚电源启动供电端(正常18．2V)，若小于11V且为8V稳定不变，则查启动电阻；查以V801(2sc2655)为核心的电子稳压电路，如长虹H25K60中的V80l、基极稳压管VD808(18V)、VD803(22V)等。若在11～15v之间摆动变化，即开关电源已起振，则查开关变压器次级整流、滤波及其负载电路(行电路)。
(2)若难以购买到此厚膜块，可以采用“应急修理法”修复。在此厚膜块从下到上11mm处锯下3mm，锯断内部开关管的b、e极引线，此时厚膜块的②、③、④脚之间的阻值为无穷大，再用一只β值较大的BU508A等大功率管对号入座，注意装好外加开关管的散热片并绝缘。另外，厚膜块的②、③、④脚不能剪断，要按原样焊回电路。
(3)若整流、滤波、启动、正反馈电路都正常，则查稳压控制环路。该机脉宽调制(稳压)电路的主要组成元件有：稳压取样控制集成电路N905(SEllO)；取样稳压二极管VD990(3．9V)；光电耦合器N903(TLP621)及其N903的③、④脚并接的电容c9ll(O．033uF)。最常见为C911漏电，导致STR-F6707停振
本文引用自hljlnk@126《屡烧电源模块的常见原因和故障排除》
1开机“三无”-屡烧STR-F6707的常见原因和故障排除
电源模块常见异常和解决方法 -回复
电源模块常见异常和解决方法-回复电源模块是电子设备中至关重要的组件之一，它负责将输入的电力转化为适合设备内部使用的电压和电流。
然而，由于各种原因，电源模块可能会出现一些异常情况。
本文将详细介绍一些电源模块常见异常及其解决方法，以帮助读者更好地应对这些问题。
一、电源模块无输出1. 检查输入电源：首先确保输入电源是否正常工作，检查电源线连接是否牢固，电源开关是否打开，检查电路保险丝是否损坏。
如果输入电源无异常，继续下一步操作。
2. 检查输出端的负载：若负载异常，可能会导致电源模块无输出。
检查负载是否过载或短路，若有异常，及时修复负载问题。
3. 检查电源线连接：检查输出端的电源线连接是否牢固，确保没有接触不好的情况。
如果有问题，重新连接电源线。
4. 检查电源模块本身：当以上步骤都没有解决问题时，需要检查电源模块本身。
通常有两个主要部分：电源转换电路和稳压电路。
可以使用万用表等工具检查电源转换电路和稳压电路是否损坏。
若出现故障，需要修复或更换电源模块。
二、电源模块输出电压不稳定1. 检查输入电源稳定性：输入电源的稳定性直接影响到输出电压的稳定性。
检查输入电压是否正常稳定，如果不稳定，需要解决输入电源问题。
2. 检查负载的变化：当负载的变化大时，电源模块的输出电压可能会出现波动。
检查负载变化是否超出电源模块的额定范围，若超过，则需要考虑更换更适合的电源模块。
3. 检查电源模块的负载调节性能：一些电源模块具有负载调节功能，可以自动调节输出电压以适应负载变化。
检查是否启用了该功能，以及调节范围是否合适。
4. 检查电源模块的过载保护功能：一些电源模块在负载过大时会自动降低输出电压，以保护电源模块。
检查是否启用了该功能，并确保负载没有超出电源模块的额定范围。
三、电源模块发热严重1. 检查输入电源：过高的输入电压可能是电源模块发热的原因之一。
检查输入电压是否超过了电源模块的额定范围，如果超过，则需要正常范围内的输入电压。
DCDC电源模块常见故障及解决方案
DCDC电源模块常见故障及解决方案DC-DC电源模块是一种将直流电能转换为不同电压等级的设备。
它在电子系统中起着至关重要的作用。
然而，由于使用环境不同或其他原因，DC-DC电源模块可能会发生故障。
下面将介绍一些常见的故障及其解决方案。
1.输出电压不稳定当DC-DC电源模块的输出电压不稳定时，可能是由于输入电压波动引起的，可以通过连接输入电压稳压器来解决这个问题。
另外，检查DC-DC电源模块的输入电源电压和连接的负载电流是否在规定范围内，如果超出范围可能会导致输出电压不稳定。
2.输出电流过载输出电流过载是指DC-DC电源模块输出电流超过额定值。
这可能是由于连接的负载需求过高导致的。
在这种情况下，需要重新计算和调整负载，确保负载电流在DC-DC电源模块的额定电流范围内。
3.温度过高温度过高会影响DC-DC电源模块的性能和寿命。
如果DC-DC电源模块在使用过程中温度过高，可能是由于散热不良引起的。
解决这个问题的方法可以是增加散热器的大小或改进散热设计，确保正常的散热。
4.输入电压不稳定如果DC-DC电源模块的输入电压不稳定，可能会导致输出电压波动或不稳定。
可以通过连接输入电压稳压器或添加输入电压滤波电路来解决这个问题。
5.过电压保护触发过电压保护是DC-DC电源模块的一个关键保护机制，当输入电压超过额定范围时会触发。
如果过电压保护频繁触发，可能是由于输入电压波动或其他原因引起的。
检查输入电压源和连接的电路，确保输入电压在额定范围内，并且没有其他异常。
6.短路保护触发短路保护是DC-DC电源模块的另一个重要保护机制，当负载短路时会触发。
如果短路保护频繁触发，可能是由于负载电流超过额定范围或其他原因引起的。
检查负载电流和连接的电路，确保负载在额定电流范围内，并且没有其他异常。
7.输出电压为零如果DC-DC电源模块的输出电压为零，可能是由于输入电源没有连接或者电源模块本身出现故障。
首先检查输入电源是否连接正确，并测试输入电源的电压。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电源模块常见故障处理方法通用故障处理流程在安装和调试过程中，监控模块发生告警的现象属于该过程中正常现象。
掌握了通用的故障处理流程，就能根据故障现象查找故障根源，进行分析，从而排除故障。
通用的故障处理流程如下：常见的单元类型分为交流配电单元、直流馈电单元、充电模块、监控模块、综合测量模块、开关量模块、电池巡检模块、绝缘检测模块等。
⏹充电模块常见故障分析和处理方法充电模块保护●充电模块交流输入过压、欠压、缺相以及模块过温将导致充电模块保护，请根据故障代码进行确认。
●机柜装有玻璃门或者机柜密不透风，可能导致充电模块过温保护。
●机房环境温度过高，也将导致充电模块过热保护。
充电模块故障●充电模块的输出电压过高或者输出过流将导致模块保护，需要将模块断开交流后重新上电启动，方可恢复模块正常。
●在手动工作状态下时，输出过压告警值默认为242V，所以不合理的电压调整可能导致模块充电模块输出过压报警，该情况下重新调整模块的输出电压在正常范围内即可。
充电模块不均流●没有连接均流线，或均流线接错，可能导致不均流。
●控母模块和合闸模块之间不可以均流。
●断开均流线和通讯线，给模块加载，测量该模块的均流口上的信号，该信号的大小应满足i/1.05I×4.2V的要求，其中i为该充电模块的实际输出电流，I为该充电模块的额定输出电流；此时将均流口的正、负短接，模块的输出电压应下降10V左右。
充电模块通讯中断●充电模块的地址设置错误将导致充电模块通讯中断，两个不同的充电模块设置相同的地址也将造成监控模块通讯中断。
●模块在非工作状态下将导致充电模块通讯中断。
●监控器设置的模块个数多于实际模块个数时，将导致设置多余的模块报通讯故障，因为此时该模块不存在。
●充电模块的地址应该从1开始设置，同组模块地址必须连续设置。
模块输出电压几乎为零，输出电流在额定电流的15%以下●模块具有短路保护功能，请检查模块输出端是否存在短路现象。
充电模块电压输出无法达到设定的电压●充电模块的过载将导致限流，使充电模块的输出电压无法达到设定值。
●温度补偿功能将导致充电模块的输出电压与设定值不一致。
模块报输入异常●如果是用的小托架，看模块是否插好，模块电源进线是否接好。
●如果接有保险看是否有保险断。
●需要时有必要把电源进线的每根线用手拽一下看是否有虚接现象。
模块不限流●检查电池电流采样是否正常。
⏹监控模块常见故障分析和处理方法LCD不停闪烁或无任何显示●检查电源输入是否正常，极性是否正确，接线是否正确。
●若为THJK001G-3型监控，还需检测电流采样霍尔接线是否正确，可以先将电流采样接线端子拔下，观察监控是否正常，若正常则霍尔接线有问题。
界面显示不清晰●需在"系统设置"/"其它设置"栏对亮度进行调节。
触摸界面无反应且黑屏●检查该监控单元电源端有无极性正确的90-300V电压，如无电压需检查电源线采集有无松动，如均正常该监控需更换。
主监控报出所有或部分监控单元模块通讯故障●检查主监控设置与实际配置是否一致。
●检查所有485接口的连接线是否正确、接线是否良好。
●查看485通信线是否远离交流采样线。
●断开所有的485口检查每一单元的485口是否有3V左右电压，如不正常需更换对应的单元。
●主监控与单元一一进行通讯，如与其中某一单元不能通讯需更换该单元；如与全部单元均不能通讯需更换该主监控。
主监控与后台不能通讯●检查主监控通讯协议、地址及波特率与后台选择是否一致，如不一致需更改一致。
●检查RS485/RS232模式选择是否与后台一致，我公司出厂一般设为RS485模式。
●检查通讯接口接线是否正确，是否接反或短路，如不正确需更改。
●如是485工作模式，请检查232转485 转接口是否工作正常，接线是否正确。
●如与后台通讯时个别数据不对，请与后台厂家联系。
●如按上述步骤检查仍不能通讯，需更换该主监控。
⏹综合测量模块常见故障分析和处理方法主监控报合母、控母、电池电压过高或过低●检查主监控"系统设置"/"模块设置"均、浮充电压有无偏差。
●检查主监控告警门限设置是否正确。
●测量实际直流母线电压，与主监控显示是否一致，如偏差较大则说明该模块有问题。
主监控不显示电流或显示异常●检查主监控设置的传感器量程与霍尔实际量程是否一致，如不一致需重新设置参数。
●检查霍尔传感器是否穿反。
●检查霍尔传感器与直流监控单元接口的接线是否正确、牢固。
●测量电流采样接线端子处的±12V电源是否正常：如异常需检查接线是否正确、牢固。
如电压正常需更换霍尔电流传感器。
如上述情况均正常则该模块有问题。
主监控报综合测量模块通讯故障●检查综合测量模块的工作电源电压是否正常(90～300V):如工作电源电压正常，将全部电流采样接线端子拔下，看是否通讯正常，若正常，则说明霍尔接线有问题，检查霍尔接线。
如工作电源电压正常，测量该综合测量模块的±12V是否正常，如异常该监控单元需更换。
如工作电源电压正常, 测量直流单元的±12V是否正常，如正常，主监控仍报通讯故障,需检查与主监控485口的接线是否正确、牢固。
交流一路吸合不上●检查接线是否正确、接牢，如正常按下面步骤。
●检查交流一路电压是否正常，是否在设定的告警门限范围内。
●将监控单元的一路控制端短接进行通电试验，测量一路交流接触器的线圈:如线圈电压正常，接触器仍不能工作，需更换交流接触器。
如线圈无电压或异常，需检查线路。
如通电后接触器能够吸合，需更换测量单元。
交流一路停电、二路吸合不上●检查接线是否正确、接牢，如正常按下面步骤。
●检查交流二路电压是否正常，是否在设置的告警门限范围内。
●将一路停电, 短接二路控制端，通上二路交流电，测量二路交流接触器的线圈:如线圈电压正常，接触器仍不能工作，需更换交流接触器。
如线圈无电压或异常，需仔细检查线路。
如接触器能够吸合，需更换测量单元。
主监控报交流电压过高或过低●测量实际交流电压，与主监控显示是否一致，如偏差较大需更换。
⏹开关量单元常见故障分析和处理方法有故障时主监控报不出●检查开关量单元的信号采集是否正常，如处于断开状态需检查线路，如闭合需更换该开关量单元。
主监控报开关量通讯故障●检查开关量监控单元的工作电源电压是否正常(90-300V)：如工作电压正常需重新上电，测量通信接口AB之间是否有3V电压，若无该监控单元需更换。
如工作电压正常, 测量通信接口AB之间是否有3V电压，若有主监控仍报通讯故障，需检查与主监控485口的接线是否正确、牢固，如均正常需更换该开关量监控单元。
⏹电池巡检单元常见故障分析和处理方法主监控报单体电池过压、欠压●检查主监控设置电池节数与实际电池数是否一致。
●测量实际电池电压并与主监控显示的电压进行比较，另外检查主监控设置的单体电池过欠压告警值是否超出设置范围，如超出设置范围，需重新设置电池过、欠压值范围，如主监控报出有电池电压为20V左右的值时，需仔细检查电池采样线路是否正确、牢固。
主监控报电池巡检通讯故障●检查电池巡检单元的工作电源电压是否正常(90-300V)：如工作电源电压异常需检查供电线路；如正常重新上电，测量通信端子AB之间电压是否在3V左右变化。
如变化，主监控仍报通讯故障，需检查与主监控485口的接线是否正确、牢固。
单体电池电压显示20V左右，报单体电池过压●检查电池电压采样线是否接反，此种情况一般都是电池采样线接反导致的。
使用DCXJ-55时，第56节电池电压异常●检查1# DCXJ-55 的最后一条采样线和2# DCXJ-55 的第一条采样线是否短接，如果没有，应短接。
⏹绝缘检测单元常见故障分析和处理方法主监控不显示各个支路对地电阻值●检查接线是否正确牢固。
●检查绝缘检测单元±12V电源是否正常，如正常需检查相应的支路传感器的输出端对霍尔电源地之间是否有0-5V的电压输出，如无电压或输出一个大于5V的较大值则说明该支路传感器损坏。
主监控显示各个支路与实际不对应●检查接线是否正确、牢固。
●使用多个绝缘检测模块时，检查绝缘检测单元的拨码开关及接线方式是否正确。
绝缘乱报●检查系统是否存在环路现象，即穿过同一个漏电流传感器的两条线是否是同一回路。
●检查漏电流传感器接线是否接错（包括同一台绝缘检测所带的漏电流传感器的电源必须取自其所属绝缘检测模块，漏电流的输出线必须按先控母后合母的顺序接入，母线电压采样的KM+和HM+必须接入正确不能接反）●监控主机设置的合控母支路数必须正确。
●同一系统只能有一套绝缘检测装置，如果有其他的应全部去掉。
实际绝缘异常主监控显示正常●检查母线电压是否接入，电压值是否正常。
实际没有绝缘异常主监控报母线绝缘异常●检查母线电压是否接入，电压值是否正常。
主监控报绝缘检测通讯故障●将所有漏电流输出线拔下，只留下电源线和通讯线，看是否通讯正常，若正常，请检测漏电流接线及检测漏电流传感器是否有坏的。
●检查绝缘检测单元的拨码开关位置是否正确，接线方式是否正确，如正确按下面步骤。
●检查绝缘检测单元的工作电源电压是否正常(90-300V)：如工作电源电压正常，检查RS485A/B之间是否有3V左右变化的电压；如有电压，主监控仍报通讯故障，需检查与主监控485口的接线是否正确、牢固。
⏹直流配电常见故障和处理方法降压硅链不能正常调压●手动调整降压硅链的输出电压调整旋钮，观察是否能够正常调压。
●如果用监控实现对硅链的控制，则检查监控的相关设定及接线是否正确。
馈电输出跳闸●馈电输出支路短路或者过载，可能导致馈出支路跳闸。
●空开辅助触点损坏，将导致馈电输出跳闸的告警。
●选择错误的辅助触点类型可能导致上述告警。
母线电压异常导致过压或者欠压告警●综合测量模块故障将导致母线电压检测异常，出现过压或者欠压的告警。
●母线采样点不合适，可能在母联时造成母线电压异常的告警。
●不合适的过压或者欠压告警点设置将导致母线电压过欠压告警。
⏹其他设备常见故障和处理方法防雷器故障处理●C级防雷器出现空开跳闸现象，导致防雷器故障告警。
●C级防雷器的压敏电阻绿色窗口变红，更换压敏电阻。
●C级防雷器的气体放电管损坏。
后台通讯协议故障处理●使用对应的协议测试程序进行测试，观察数据源码和测量值，检查是否正确。
绝缘监测继电器●系统配有其他绝缘监测装置，比如我公司的绝缘监测模块，导致绝缘误报警。
●使用不合适的绝缘监测继电器的辅助触点，导致绝缘监测故障。
●不合理的告警门限设置，导致绝缘监测继电器动作。
