钢结构符号表示大全

钢结构符号表示大全是对钢结构中常用符号及其含义的总结，以下是一些常见的符号：
1. H型钢：HW、HM、HN
2. 工字钢：I
3. 槽钢：C
4. 角钢：L
5. 等边角钢：∠
6. 不等边角钢：∟
7. 圆钢：Φ
8. 方钢：□
9. 六角钢：H
10. 八角钢：O
11. 钢板：δ
12. 钢管：Φ
13. 焊接工字钢：HW
14. 焊接H型钢：HH
15. 矩形管：矩
16. 椭圆管：椭
17. 钢筋混凝土用钢：HRB、RRB、CRB
18. 不锈钢：S
19. 铝型材：AL
20. 铜型材：Cu
21. 铸铁：QT、KTH、HT
22. 球墨铸铁：QT
23. 铸钢：ZG
24. 热轧型钢：HR
25. 冷轧型钢：CR
26. 挤压型钢：EX
27. 型材：M
这些符号在钢结构设计、施工和制造过程中具有重要作用，了解这些符号的含义有助于更有效地进行钢结构工程的各项工作。

钢结构工程图形符号大全

钢结构工程图形符号大全1.引言钢结构工程是一种广泛应用于现代建筑、桥梁及其他工程领域的建造技术。

在钢结构工程图纸中，使用适当的符号来表示各个构件和特殊要求，可以提高图纸的可读性和准确性。

本文档将介绍一系列用于表示钢结构工程的图形符号。

2.钢结构符号分类钢结构符号可以分为以下几类：2.1 构件符号直角钢：⊥单角钢：∠外板半封闭边：┌内板半封闭边：└外板全封闭边：┬内板全封闭边：┴筋板连接：⊓2.2 螺栓符号高强度螺栓：⊕普通螺栓：⊛铆钉：⊙紧固件组：▲2.3 焊接符号焊缝：▬焊缝线：→焊缝长度：↔多道焊缝：╬2.4 特殊符号轴线：||比例尺：1:100钢结构示意图标记：X3.使用示例在钢结构工程图纸中，示例如下：3.1 构件示例直角钢示例：⊥单角钢示例：∠外板半封闭边示例：┌内板半封闭边示例：└外板全封闭边示例：┬内板全封闭边示例：┴筋板连接示例：⊓3.2 螺栓示例高强度螺栓示例：⊕普通螺栓示例：⊛铆钉示例：⊙紧固件组示例：▲3.3 焊接示例焊缝示例：▬焊缝线示例：→焊缝长度示例：↔多道焊缝示例：╬3.4 特殊符号示例轴线示例：||比例尺示例：1:100钢结构示意图标记示例：X4.结论钢结构工程图形符号在图纸中的使用至关重要，它们能帮助读者更快速、准确地理解和解读图纸。

本文档介绍了一系列钢结构工程图形符号，并提供了示例，希望可以对工程师们在钢结构工程图纸设计中起到一定的指导作用。

提示：此文档可根据实际需求进行扩展，添加更多的图形符号并给出相应示例。

同时，为了提高可读性，可以在符号之后加入文字说明，以便读者更好地理解图形符号的含义。

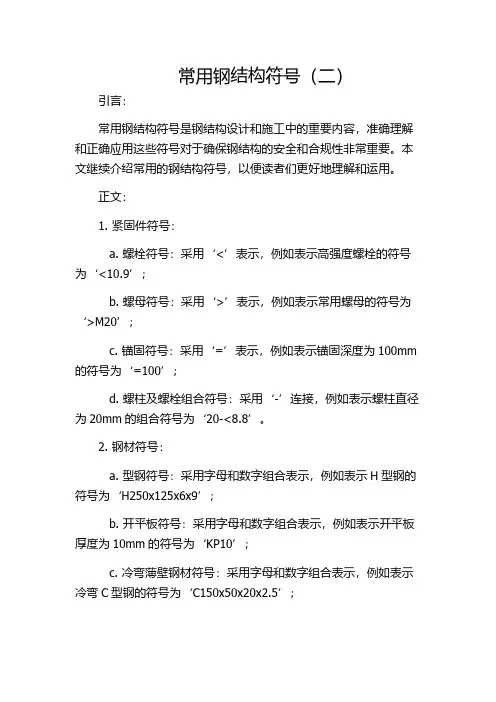

常用钢结构符号(二)

常用钢结构符号（二）引言：常用钢结构符号是钢结构设计和施工中的重要内容，准确理解和正确应用这些符号对于确保钢结构的安全和合规性非常重要。

本文继续介绍常用的钢结构符号，以便读者们更好地理解和运用。

正文：1. 紧固件符号：a. 螺栓符号：采用‘<’表示，例如表示高强度螺栓的符号为‘<10.9’；b. 螺母符号：采用‘>’表示，例如表示常用螺母的符号为‘>M20’；c. 锚固符号：采用‘=’表示，例如表示锚固深度为100mm 的符号为‘=100’；d. 螺柱及螺栓组合符号：采用‘-’连接，例如表示螺柱直径为20mm的组合符号为‘20-<8.8’。

2. 钢材符号：a. 型钢符号：采用字母和数字组合表示，例如表示H型钢的符号为‘H250x125x6x9’；b. 开平板符号：采用字母和数字组合表示，例如表示开平板厚度为10mm的符号为‘KP10’；c. 冷弯薄壁钢材符号：采用字母和数字组合表示，例如表示冷弯C型钢的符号为‘C150x50x20x2.5’；为50mm的符号为‘Ф50’。

3. 焊缝符号：a. 焊缝形状符号：采用ABCD等字母表示，如表示坡口焊缝的符号为‘C’；b. 焊缝路径符号：采用符号组合表示，如表示自动焊的符号为‘AA’；c. 焊缝表示符号：采用符号组合表示，如表示双面焊的符号为‘2’；d. 焊缝尺寸符号：采用字母和数字组合表示，如表示焊缝尺寸为8mm的符号为‘8’。

4. 弯、切割和钻孔符号：a. 弯曲符号：采用弧线表示，例如表示板件的弯曲符号为弧线加上箭头；b. 切割符号：采用实线和虚线组合表示，例如表示切割板件的符号为实线加上两根虚线；c. 钻孔符号：采用小圆圈或长方形表示，例如表示钻孔的符号为一个小圆圈。

5. 其他常用符号：a. 强制说明符号：如‘√’表示强制执行；b. 断面标记符号：采用字母表示，如表示钢筋混凝土柱的断面标记为‘A’；料为沥青的符号为‘B#3’；d. 支撑标记符号：采用字母和数字组合表示，如表示一号支撑的符号为‘S1’。

钢结构的符号表示法

钢结构的符号表示法在钢结构工程中，不管是建造单层轻钢门式结构的厂房，还是网架工程，都要预先绘制出能够完整表达这些建筑物的图样，然后才能按此图样进行施工活动，这个图样就是建筑工程图，它是建筑工程上通用的技术语言。

在钢结构工程中，为了把许多局部构造和施工要求表达清楚，往往对建筑的细部、零部件等用较大的比例画出来，这种图样就是施工详图。

对钢结构工程进行质量控制，就要首先对详图上的标注符号有一个明确的了解。

一、尺寸线与投影１尺寸线的标注钢结构详图的尺寸由尺寸线、尺寸界线、尺寸起止符号所组成。

尺寸单位除标高以ｍ为单位外，其余尺寸均以ｍｍ为单位，且尺寸标注时不再书写单位。

钢结构构件详图中的尺寸线，一个构件基本上为三道尺寸线，由内向外依次是加工尺寸线、装配尺寸线和安装尺寸线，如图１。

图1构件详图的尺寸标注但是当详图中构件图形相同，仅零件布置或构件长度不同时，也可用一个构件图形及多道尺寸线来表示１、２、３等多个构件，但最多不得超过５个。

当构件图形相同，仅零件布置或构件长度不同时，可用一个构件图形及多道尺寸线来表示Ａ、Ｂ、Ｃ、Ｄ等多个构件，但是最多不能超过５个。

２符号及投影在钢结构详图上，常用的符号主要有剖面符号、剖切符号、对称符号等，同时还有利用自然投影表示构件的上下位置及侧面的图形，如图２所示。

图２剖面剖切及投影１—剖面符号２—剖切符号３—右侧投影４—上侧投影５—对称符号６—断开符号在图２中，用粗实线表示构件主视图中无法看到或表达不清楚的截面形状及投影层次关系的符号则称为剖面符号，编号所用的字体应比详图中的数字粗大一号，如图２中的１。

在图中，用粗线只表示剖切处的截面形状而不作投影的符号称作剖切符号，如图２中的２。

图２中的５，因构件图形是中心对称的，所以只画出该图形的一半，并在其对称轴线上标注出的符号称为对称符号。

图３是一种连接符号。

当构件Ｂ与构件Ａ只有一端不相同时，则可在构件Ａ图形上某一位置加旗号连接符号，再将构件Ｂ中与构件Ａ不同的部位以连接符号为基线绘出来，成为构件Ｂ。

钢结构图纸符号代表含义及识图常识(转)

钢结构图纸符号代表含义及识图常识（转）GJ钢架GL钢架梁或GJL钢架梁GZ钢架柱或GJZ钢架柱XG系杆SC水平支撑YC隅撑ZC柱间支撑LT檩条TL托梁QL墙梁GLT刚性檩条WLT屋脊檩条GXG刚性系杆YXB压型金属板SQZ山墙柱XT斜拉条MZ门边柱ML门上梁T拉条CG撑杆HJ桁架FHB复合板YG：压杆或是圆管（从材料表中分别）XG：系杆LG：拉管QLG：墙拉管QCG：墙撑管GZL直拉条GXL斜拉条GJ30-1跨度为30m的门式刚架，编号为1号1。

算量最基本的就是看图纸，土建的人都烦钢构图纸的太乱，其实我也有这种看法，因为平法并没有用在其上面，图样还保留了一前土建制图的原则，所以做为老人看比较习惯（101图集出之前的人），后来像我这样人看钢结构图纸真的看不习惯，不过没有办法，还是要习惯的，我们知道麻烦，但任何事情都有规律的，钢结构的详图结点相当的多，但这些变化真的在算的时候影响相当的小，重要是大的方向把握好，钢结构的结点图也是相当科学的，都和科学受力相对应。

有许多是重复或对称等。

认真的看都会看出来。

对于图纸的特点，我会在下面讲2。

算重量，因为钢结构的算量基本上全是按吨计（板按M2）。

钢材+钢材就是钢结构。

而钢材多指型钢，对于型钢的分类算量的方法，我也会一一列出。

并做出讲解。

3。

统计汇总，哈哈，此类应该是不难的，以清单为基本，分类汇总而以了。

识图问路1。

我对钢结构的认识，应该比大家深一些，因为我毕业的时候就进了一家钢结构公司，工作不到两个月，经常的工作就是画一个图纸的钢构件，把这个钢构件看明白了，画出来，他们叫钢结构深化设计（细化方案）做加工所用，说白了，一张钢板怎么加工这样的东东的。

我讲的图识别，其它就是03G102上面的东东，大家有机会可以去下载看一下。

闲言碎语不多讲，说说吧，钢结构图应该怎么看不头痛。

把握好看图不难的原则，其实很简单，比建筑的施工简单多了，因为他每个部分都有详图，哪里不明白了，就看此图有没有什么详图符号，有就找，其实我看明白的地方不是详图的地方，拿出来与原图一对就明白了，是什么柱，是什么梁就明白了许多。

钢结构的符号大全

钢结构的符号大全之吉白夕凡创作1 .碳素结构钢①由 Q+ 数字 + 质量等级符号 + 脱氧方法符号组成。

它的钢号冠以“ Q ”，代表钢材的屈服点，后面的数字暗示屈服点数值，单位是 MPa 例如 Q235 暗示屈服点(σ s )为 235 MPa 的碳素结构钢。

②需要时钢号后面可标出暗示质量等级和脱氧方法的符号。

质量等级符号分别为 A 、 B 、 C 、 D 。

脱氧方法符号： F 暗示沸腾钢; b 暗示半镇静钢： Z 暗示镇静钢; TZ 暗示特殊镇静钢，镇静钢可不标符号，即Z 和 TZ 都可不标。

例如 Q235-AF 暗示 A 级沸腾钢。

③专门用途的碳素钢，例如桥梁钢、船用钢等，基本上采取碳素结构钢的暗示方法，但在钢号最后附加暗示用途的字母。

2 .优质碳素结构钢①钢号开头的两位数字暗示钢的碳含量，以平均碳含量的万分之几暗示，例如平均碳含量为 0.45% 的钢，钢号为“ 45 ” ，它不是顺序号，所以不克不及读成 45 号钢。

②锰含量较高的优质碳素结构钢，应将锰元素标出，例如 50Mn 。

③沸腾钢、半镇静钢及专门用途的优质碳素结构钢应在钢号最后特别标出，例如平均碳含量为 0.1% 的半镇静钢，其钢号为 10b 。

3 .碳素工具钢①钢号冠以“ T ”，以免与其他钢类相混。

②钢号中的数字暗示碳含量，以平均碳含量的千分之几暗示。

例如“ T 8 ” 暗示平均碳含量为 0.8% 。

③锰含量较高者，在钢号最后标出“ Mn ”，例如“ T8Mn ”。

④高级优质碳素工具钢的磷、硫含量，比一般优质碳素工具钢低，在钢号最后加注字母“ A ”，以示区别，例如“ T8MnA ”。

4 .易切削钢①钢号冠以“ Y ”，以区别于优质碳素结构钢。

②字母“ Y ”后的数字暗示碳含量，以平均碳含量的万分之几暗示，例如平均碳含量为 0.3% 的易切削钢，其钢号为“ Y 30 ” 。

③锰含量较高者，亦在钢号后标出“ Mn ”，例如“ Y40Mn ”。

常用钢结构符号范文

常用钢结构符号范文钢结构是一种常用的建筑结构，在设计和施工过程中，使用了许多符号来表示不同的构件、连接和细节。

以下是一些常用的钢结构符号：1.构件和构件符号：-I：表示普通型钢，如I型钢梁和柱。

-H：表示H型钢，如H型钢梁和柱。

-C：表示C型钢，如C型钢梁和柱。

-T：表示T型钢，如T型梁和柱。

-L：表示L型钢，如L型角钢。

-R：表示圆钢，如圆柱和圆杆。

-Cb：表示圆柱形连接板，如圆形剪切连接板。

-Pl：表示钢板，如钢板梁和柱标记。

-Tr：表示梯形钢件，如梯形钢梁和柱。

2.连接符号：-Φ：表示焊缝的符号，如Φ10表示的是直径为10的焊缝。

-+：表示钢结构连接点的位置，如A+表示连接点A。

-∠：表示角焊缝，如∠75表示一个75度的角焊缝。

-×：表示螺栓连接，如4×M12表示使用四个M12螺栓进行连接。

-‖：表示螺栓排列，如4‖20×25表示使用四个20×25螺栓排成一行进行连接。

-⚫：表示螺母，如M16⚫表示M16螺母使用在连接中。

3.直线和尺寸符号：- ━：表示直线，如 I-Beam上的斜线表示 I型钢梁的中轴线。

-－：表示尺寸线，标记构件的尺寸。

-┗：表示悬臂尺寸线，标记悬挑构件的尺寸。

-↘：表示斜线，标记两个构件之间的夹角。

4.施工符号：-N：表示铆接点，如N10表示铆钉的直径为10。

-A、B、C：表示工序顺序，如A表示第一道焊缝。

-__，__：表示断面的符号，如钢梁或柱子的截面。

5.填充和切割符号：-Sx：表示填充符号，如S1填充符号表示用焊条填充。

-II：表示切割符号，如II表示切割线。

这些是一些常见的钢结构符号，用于表示构件、连接、尺寸和施工细节等。

对于设计师、工程师和工人来说，了解和使用这些符号是非常重要的，可以帮助他们更好地理解和沟通钢结构的设计和施工要求。

钢结构图纸符号代表含义及识图常识(转)

有许多是重复或对称等。

认真的看都会看出来。

对于图纸的特点，我会在下面讲2。

算重量，因为钢结构的算量基本上全是按吨计（板按M2）。

钢材+钢材就是钢结构。

而钢材多指型钢，对于型钢的分类算量的方法，我也会一一列出。

并做出讲解。

3。

统计汇总，哈哈，此类应该是不难的，以清单为基本，分类汇总而以了。

识图问路1。

我讲的图识别，其它就是03G102上面的东东，大家有机会可以去下载看一下。

闲言碎语不多讲，说说吧，钢结构图应该怎么看不头痛。

钢结构的符号表示法

在钢结构工程中，为了把许多局部构造和施工要求表达清楚，往往对建筑的细部、零部件等用较大的比例画出来，这种图样就是施工详图。

对钢结构工程进行质量控制，就要首先对详图上的标注符号有一个明确的了解。

一、尺寸线与投影１尺寸线的标注钢结构详图的尺寸由尺寸线、尺寸界线、尺寸起止符号所组成。

尺寸单位除标高以ｍ为单位外，其余尺寸均以ｍｍ为单位，且尺寸标注时不再书写单位。

钢结构构件详图中的尺寸线，一个构件基本上为三道尺寸线，由内向外依次是加工尺寸线、装配尺寸线和安装尺寸线，如图１。

构件详图的尺寸标注图1也可用一个构件图形及多道尺寸线来表示１、但是当详图中构件图形相同，仅零件布置或构件长度不同时，２、３等多个构件，但最多不得超过５个。

当构件图形相同，仅零件布置或构件长度不同时，可用一个构件图形及多道尺寸线来表示Ａ、Ｂ、Ｃ、Ｄ等多个构件，但是最多不能超过５个。

．剖面剖切及投影图２—断开符号对称符号６５—右侧投影４—上侧投影—３２１—剖面符号—剖切符号在图２中，用粗实线表示构件主视图中无法看到或表达不清楚的截面形状及投影层次关系的符号则称为剖面符号，编号所用的字体应比详图中的数字粗大一号，如图２中的１。

在图中，用粗线只表示剖切处的截面形状而不作投影的符号称作剖切符号，如图２中的２。

图２中的５，因构件图形是中心对称的，所以只画出该图形的一半，并在其对称轴线上标注出的符号称为对称符号。

图３是一种连接符号。

最全的钢结构术语和符号

最全的钢结构术语和符号（二）二、符号1、作用和作用效应设计值F——集中荷载；H——水平力；M——弯矩；N——轴心力；P——高强度螺栓的预拉力；Q——重力荷载；R——支座反力；V——剪力。

2、计算指标E ——钢材的弹性模量；Ec——混凝土的弹性模量；G ——钢材的剪变模量；Nat——个锚栓的抗拉承载力设计值；Nbt、Nbv、Nbc——一个螺栓的抗拉、抗剪和承压承载力设计值；Nrt、Nrv、Nrc——一个铆钉的抗拉、抗剪和承压承载力设计值；Ncv——组合结构中一个抗剪连接件的抗剪承载力设计值；NpjtNpjc——受拉和受压支管在管节点处的承载力设计值；Sb——支撑结构的侧移刚度(产生单位侧倾角的水平力)；F ——钢材的抗拉、抗压和抗弯强度设计值；fv——钢材的抗剪强度设计值；fce——钢材的端面承压强度设计值；fst——钢筋的抗拉强度设计值；fy——钢材的屈服强度(或屈服点)；fat——锚栓的抗拉强度设计值；fbtfbvfbc——螺栓的抗拉、抗剪和承压强度设计值；frtfrvfrc——铆钉的抗拉、杭剪和承压强度设计值；fwtfwvfwc——对接焊缝的抗拉，抗剪和抗压强度设计值；fwt——角焊缝的抗拉、抗剪和抗压强度设计值；fc ——混凝土抗压强度设计值；Δu——楼层的层间位移；[υQ]——仅考虑可变荷载标准值产生的挠度的容许值；[υT]——同时考虑永久和可变荷载标准值产生的挠度的容许值；σ——正应力；σc——局部压应力；σf——垂直于角焊缝长度方向，按焊缝有效截面计算的应力；Δσ——疲劳计算的应力幅或折算应力幅；Δσ——变幅疲劳的等效应力幅；[Δσ]——疲劳容许应力幅；Σcrσc.crτcr——板件在弯曲应力、局部压应力和剪应力单独作用时的临界应力；τ——剪应力；τf——沿角焊缝长度方向，按焊缝有效截面计算的剪应力；ρ——质量密度。

3、几何参数A ——毛截面面积；An——净截面面积；H——柱的高度；H1、H2、H3——阶形柱上段、中段(或单阶柱下段)、下段的高度；I ——毛截面惯性矩；It——毛截面抗扭惯性矩；Iw——毛截面扇性惯性矩；In——净截面惯性矩；S ——毛截面面积矩；W ——毛截面模量；Wn——净截面模量；Wp——塑性毛截面模量；Wpn——塑性净截面模量；ag ——间距，间隙；b——板的宽度或板的自由外伸宽度；bo——箱形截面翼缘板在腹板之间的无支承宽度；混凝土板托顶部的宽度；bs——加劲肋的外伸宽度；be——板件的有效宽度；d ——直径；de——有效直径；do——孔径；e ——偏心距；h ——截面全高；楼层高度；hc1——混凝土板的厚度；hc2——混凝土板托的厚度；he——角焊缝的计算厚度；hf——角焊缝的焊脚尺寸；hω——腹板的高度。

钢结构图纸符号代表含义及识图常识(转)

当焊缝分布不规则时，在标注焊缝代号的同时，宜在焊缝处加粗线（表示可见焊缝）或线（表示不可见焊缝），如下图所示。
焊缝符号表示方法这里有个国标,大家下载下去温习一下,哈哈,不多讲了,没有意思,你看完后,就应该明白了,上面的接点什么意思,GB324-1988+焊缝符号表示方法见附件
螺栓、孔、电焊铆钉图例 2.钢构件的重量计算及解释钢结构的安装工艺不一样的,大家多看看方案就会了,对我们的报价是有影响, 但对我的算量影响不大,除非他的方案要拆除,哈钢结构的重量计算主要围绕着铁的密度通常为 7.86 就行了,注明一下钢与铁的质量通常按一样的. 铁的密度是 7.8g/cm3---有的时候用 7.85 哪么钢构件的重量其实就是一个体积与密度的,事,重量都以 T 表示,就是算方量的体积*7.86T/m3 这就是重量(重量,现实中说重量以吨为基本的,力学上用牛) 在图纸上表示的时候,大部分的符号用汉语拼音的第一个字母表示这个构件件看下面这个表格,是清单的项目,后面是并入的项目,对于其算量级意义,我们再在就讲讲哈所包含计算构件指,在算出来后,与共并入清单报价. 项目编码项目名称单位所包含计算构件 010417001 螺栓 t 螺栓与螺母、垫片重量合计 010601001 钢屋架 t(樘)钢架结构指的是整个钢架（柱、梁组合）、排架结构指钢屋架、钢屋架相接型钢类配件 010601002 钢网架 t（樘）钢丝网片及配件 010602001 钢托架 t 托架及配件 010602002 钢桁架 t 桁架各杆件及相接型钢配件 010603001 实腹柱 t 单柱及相接型钢类配件 010603002 空腹柱 t 同上 010603003 钢管柱 t 同上 010604001 钢梁 t 同上 010604002 钢吊车梁 t 吊车梁、连接板及相接型钢类配件 010605001 压型钢板楼板 m2 屋面板 010605002 压型钢板墙板 m2 图示面积，不包括包边 010606001 钢支撑 t 支撑 ZC、斜撑 SC、隅撑 YC 010606002 钢檩条 t 檩条 LT、墙檩条 QL、拉条 L 010606003 钢天窗架 t 天窗架及型钢类配件 010606004 钢挡风架 t 挡风架及型钢类配件 010606005 钢墙架 t 010606006 钢平台 t 010606007 钢走道 t 钢走道板、栏杆扶手、支架及其它型钢类配件 010606008 钢梯 t 踏步板、底梁、平台板、护笼等其它型钢类配件 010606009 钢栏杆 t 栏杆及型钢类构件

钢结构中的一些符号

钢构造中的一些符号数字均表示构件或图纸编号，和截面性质无关，不要被误导。

W-GSC-1 即屋面水平支撑(钢)编号是1. 在水平支撑详图中找到编号是1的就是它了.GHJ钢桁架.TZ梯柱GTL钢梯梁TL梯梁GL钢梁(也常见于砼构造的过梁编号).GKZ钢框架柱GTZ2编号为2的钢梯柱GL2常见标识于钢框架中,编号为2的钢梁YC：隅撑，也就是加在梁、柱的端部，增加其侧向刚度的构件。

GXL：这个可以有多种解释，钢箱梁，钢悬梁等，看具体环境了。

GXG:刚性系杆总之：1、G〔〕L，第一个G表示材料，为钢；最后一个L，表示梁；中间若是有的话表示修饰性的。

如GKL表示钢框梁，GCL表示钢次梁等等。

2、G〔〕Z，表示钢柱，中间修饰的意义如上。

3、GHJ，HJ表示桁架，G可能表示钢的意思，不知道你的具体情况不敢妄论。

如WHJ：外伸桁架；DHJ：带状桁架等等。

4、ZC表示支撑,DZC：垂直支撑；SZC：水平支撑。

◆工字钢与HW、HM、HN、H型钢的区别是什么？工字钢工字钢也称钢梁，是截面为工字形的长条钢材。

其规格以腰高( h)*腿宽(b)*腰厚(d)的毫数表示，如“工160*88*6〞，即表示腰高为160毫米，腿宽为88毫米，腰厚为6毫米的工字钢。

工字钢的规格也可用型号表示，型号表示腰高的厘米数，如工16#。

腰高一样的工字钢，如有几种不同的腿宽和腰厚，需在型号右边加a b c 予以区别，如32a# 32b# 32c#等。

工字钢分普通工字钢和轻型工字钢，热轧普通工字钢的规格为10-63#。

经供需两边协议供给的热轧普通工字钢规格为12-55#。

工字钢普遍用于各类建筑构造、桥梁、车辆、支架、机械等。

◆工字钢HW、HM、HN、H型钢的区别工字钢翼缘是变戴面，靠腹板部厚，外部薄。

H型钢的翼缘是等截面，HW、HM、HN、H是H型钢的通称，H型钢是焊制，HW、HM、HN是热轧，其中的“W、M、 N〞别离是英语“宽〞、“中〞、“窄〞 "的头一个字母“wide、middle、narrow〞；HW、HM、HN源于欧洲标准，HEB是德国标准的工字钢。

钢结构的符号大全

钢结构的符号大全1.钢柱：在绘图中用“C”表示，后面跟着该钢柱的编号，例如C1，C22.钢梁：在绘图中用“L”表示，后面跟着该钢梁的编号，例如L1，L23.钢板：在绘图中用“P”表示，后面跟着该钢板的编号，例如P1，P24.钢桁架：用“桁”表示。

5.钢桩：用“桩”表示。

6.抗拔钢板：用“抗”表示。

7.钢梯：用“梯”表示。

8.钢楼梯井：用“井”表示。

9.钢轴承：用“轴承”表示。

10.钢结构支撑：用“支撑”表示。

11.钢悬挂：用“悬挂”表示。

12.钢墙：用“墙”表示。

13.钢柱通过板单拦节点固定：用“P”表示。

14.钢柱通过实脛固定：用“S”表示。

15.钢柱通过角铁固定：用“J”表示。

16.钢梁通过螺栓固定：用“B”表示。

17.钢梁通过焊缝固定：用“W”表示。

18.钢板通过焊缝固定：用“W”表示。

19.钢板通过螺栓固定：用“B”表示。

20.圆形钢管：用“O”表示。

21.方形钢管：用“□”表示。

22.矩形钢管：用“□”表示。

23.钢梁上的楼梯：用“★”表示。

24.钢板上的楼梯：用“▲”表示。

25.钢板上的平台：用“■”表示。

26.钢板上的起重机：用“□”表示。

27.钢构件的连接孔：用“●”表示。

28.钢构件的焊缝：用“▽”表示。

29.简化的钢柱标志：用“，”表示。

30.简化的钢梁标志：用“┈”表示。

31.简化的钢板标志：用“─”表示。

32.简化的钢桁架标志：用“#”表示。

33.简化的钢墙标志：用“，”表示。

以上是钢结构的一些常用符号，但并不是所有的符号都适用于所有的设计和施工情况。

在实际绘图过程中，应根据项目需求和绘图标准来选择适当的符号。

此外，还应与设计团队和施工团队进行沟通，确保他们理解和接受所用的符号，以确保施工进展顺利。

钢结构常用的一些符号

钢结构常用的一些符号1.材料标识符号-Q：表示普通碳素结构钢-Q345：表示低合金高强度结构钢-Q390：表示高强度结构钢-Q420：表示高强度结构钢-Q690：表示高强度结构钢-G：表示容器钢-H：表示钢单向拉力-B：表示钢单向压力2.构件标识符号- H：表示梁（Beam）- C：表示柱（Column）- P：表示桩（Pile）- F：表示屈曲构件（Flange）- W：表示楼梯梁（Web）-G：表示楼梯踏板3.连接及节点标识符号-⊥：表示钢桥悬索起重机的钢索接近于悬臂定距摆锤-∥：表示单摆式桥架屈曲节点-[—]：表示屈曲节点及杂乱节点-[]：表示受单向剪切刚度限制的剪力链接布置-↖：表示垂直于结构平面外部等效力链接-√：表示冲击力链接及冲击力瞬时变量的简化模型-→：表示切割力矩的简化模型-⨂：表示简化耦合过程4.钢材标识符号-H：表示热轧工字钢-C：表示热轧角钢-L：表示热轧槽钢-I：表示热轧普通型钢-T：表示热轧槽钢-Z：表示热轧方钢5.加工工艺符号-(m+m)：表示碳弗素构件端部切割工艺符号- (m+m ≥150mm)：表示碳弗素构件端部切割工艺符号及切割长度的限制条件-(M-M)：表示密闭构件切割工艺符号-∧：表示水、电工艺管穿孔- ∨：表示钢板壁厚大于40mm的切缝-↑：表示切割工艺符号（非平网板）-↓：表示钢板拉伸加工工艺符号-○：表示冷压弯曲工艺符号这些符号在设计和施工过程中起到了标识和表示的作用，能够便于工程师和施工人员理解和操作。

在实际应用中，还可以根据需要进行适当的修改和拓展，以满足具体的工程要求。

〖钢结构符号意思

钢结构符号意思钢结构是现代建筑工程中常用的一种结构形式，它具有强度高、重量轻、施工速度快、抗震性能好等优点。

在钢结构的设计图纸上，为了简化表示方法，提高绘图效率，通常会使用一些特定的符号来表示钢结构的各个部分。

本文将对钢结构符号的意思进行详细介绍。

1. 钢梁：用L表示，表示钢结构中的水平或垂直的钢梁。

例如，L1、L2等，表示不同类型的钢梁。

2. 钢柱：用Z表示，表示钢结构中的竖直的钢柱。

例如，Z1、Z2等，表示不同类型的钢柱。

3. 钢板：用B表示，表示钢结构中的钢板。

例如，B1、B2等，表示不同类型的钢板。

4. 钢管：用G表示，表示钢结构中的钢管。

例如，G1、G2等，表示不同类型的钢管。

5. 螺栓：用T表示，表示钢结构中的螺栓。

例如，T1、T2等，表示不同类型的螺栓。

6. 焊缝：用F表示，表示钢结构中的焊缝。

例如，F1、F2等，表示不同位置的焊缝。

7. 节点板：用JB表示，表示钢结构中的节点板。

例如，JB1、JB2等，表示不同类型的节点板。

8. 支撑：用ZC表示，表示钢结构中的支撑。

例如，ZC1、ZC2等，表示不同类型的支撑。

9. 连接板：用LB表示，表示钢结构中的连接板。

例如，LB1、LB2等，表示不同类型的连接板。

10. 垫片：用PG表示，表示钢结构中的垫片。

例如，PG1、PG2等，表示不同类型的垫片。

11. 锚栓：用M表示，表示钢结构中的锚栓。

例如，M1、M2等，表示不同类型的锚栓。

12. 预埋件：用YM表示，表示钢结构中的预埋件。

例如，YM1、YM2等，表示不同类型的预埋件。

13. 角钢：用JG表示，表示钢结构中的角钢。

例如，JG1、JG2等，表示不同类型的角钢。

14. 槽钢：用CG表示，表示钢结构中的槽钢。

例如，CG1、CG2等，表示不同类型的槽钢。

15. 圆管：用YG表示，表示钢结构中的圆管。

例如，YG1、YG2等，表示不同类型的圆管。

16. 方管：用FG表示，表示钢结构中的方管。

例如，FG1、FG2等，表示不同类型的方管。

钢结构施工图构件代号

构件代号土建类：1、柱KZ--框架柱KZZ——框支柱XZ——芯柱LZ——梁上柱QZ—-剪力墙柱AZ—-暗柱2、剪力墙(1）墙柱YDZ——约束边缘端柱YAZ——约束边缘暗柱YYZ-—约束边缘翼墙柱YJZ——约束边缘转角墙柱GDZ--构造边缘端柱GAZ-—构造边缘暗柱GYZ—-构造边缘翼墙柱GJZ——构造边缘转角柱AZ-—非边缘端柱FBZ——扶壁柱(2）墙身Q-—剪力墙墙身（3）墙梁LL——连梁（无交叉暗撑、钢筋）LL(JA）——连梁（有交叉暗撑）LL(JG)—-连梁（有交叉钢筋)AL——暗梁BKL——边框梁（4)墙洞JD——矩形洞口YD——圆形洞口3、梁KL——楼层框架梁WKL-—屋面框架梁KZL-—框支梁L——非框架梁XL--悬挑梁JZL——井字梁ZKL——折梁框架柱或框支柱的根部标高系指基础顶面标高；芯柱的根部标高系指根据结构实际需要而定的起始位置标高梁上柱的根部标高系指梁顶面标高剪力墙上柱的根部标高分两种:当柱纵筋锚固在墙顶部时其根部标高为墙顶面标高;当柱与剪力墙重叠一层时其根部标高围墙顶面往下一层的结构层楼面标高当连梁无斜向交叉暗撑时，注写:墙梁编号、墙梁截面尺寸b*h、墙梁箍筋、上部纵筋、下部纵筋和墙梁顶面标高高差的具体数值.3.2.5应注写以下内容：墙梁编号、墙梁所在楼层号、墙梁顶面标高高差,系指相对墙梁墙梁所在结构层楼面标高的高差值，高于者为正值，低于则为负值，无高差时不注;墙梁截面尺寸b＊h，上部纵筋、下部纵筋和箍筋的具体数值当连梁设有斜向交叉暗撑时【代号为LL(JC)XX且连梁截面宽度不小于400】，注写一根暗撑的全部纵筋，并标注X2表明有两根暗撑相互交叉，以及箍筋的具体数值（用斜线分割斜向交叉暗撑箍筋加密区与非加密区的不同间距).暗撑截面尺寸按构造确定，并按标准构造详图施工，设计不注.钢构类:GJ——钢架YC——隅撑GJZ——钢架柱T--拉条GJL——刚架梁CG——撑杆TL—-托梁HJ——桁架LT——檩条FHB--复合板QL—-墙梁GTG—-檐沟GLT——刚性檩条DJ-—地脚螺栓WLT——屋脊檩条SC--水平支撑ZC——柱间支撑GXG-—刚性系杆YXB——压型金属板SQZ—-山墙柱XT——斜拉条MZ—-门边柱ML——门上梁“GJ30—1”：跨度为30m的门式钢架，编号为1号。

钢结构中构件符号代表含义及识图常识

钢结构中GJ\GL\GZ\XG\SC\YC\ZC\LT\GZL\GXL\CG代表含义及识图常识GJ钢架GL钢架梁或GJL钢架梁GZ钢架柱或GJZ钢架柱XG系杆SC水平支撑YC隅撑ZC柱间支撑LT檩条TL托梁QL墙梁GLT刚性檩条WLT屋脊檩条GXG刚性系杆YXB压型金属板SQZ山墙柱XT斜拉条MZ门边柱ML门上梁T拉条CG撑杆HJ桁架FHB复合板YG：压杆或是圆管（从材料表中分别）XG：系杆LG：拉管QLG：墙拉管QCG：墙撑管GZL直拉条GXL斜拉条GJ30-1跨度为30m的门式刚架，编号为1号1。

有许多是重复或对称等。

认真的看都会看出来。

对于图纸的特点，我会在下面讲2。

算重量，因为钢结构的算量基本上全是按吨计（板按M2）。

钢材+钢材就是钢结构。

而钢材多指型钢，对于型钢的分类算量的方法，我也会一一列出。

并做出讲解。

3。

统计汇总，哈哈，此类应该是不难的，以清单为基本，分类汇总而以了。

识图问路1。

我讲的图识别，其它就是03G102上面的东东，大家有机会可以去下载看一下。

闲言碎语不多讲，说说吧，钢结构图应该怎么看不头痛。

钢结构的符号大全

钢结构的符号大全1 .碳素结构钢①由Q+ 数字+ 质量等级符号+ 脱氧方法符号组成。

它的钢号冠以“ Q ”，代表钢材的屈服点，后面的数字表示屈服点数值，单位是MPa 例如Q235 表示屈服点(σ s )为235 MPa 的碳素结构钢。

②必要时钢号后面可标出表示质量等级和脱氧方法的符号。

质量等级符号分别为A 、B 、C 、D 。

脱氧方法符号：F 表示沸腾钢; b 表示半镇静钢：Z 表示镇静钢; TZ 表示特殊镇静钢，镇静钢可不标符号，即Z 和TZ 都可不标。

例如Q235-AF 表示A 级沸腾钢。

③专门用途的碳素钢，例如桥梁钢、船用钢等，基本上采用碳素结构钢的表示方法，但在钢号最后附加表示用途的字母。

2 .优质碳素结构钢①钢号开头的两位数字表示钢的碳含量，以平均碳含量的万分之几表示，例如平均碳含量为0.45% 的钢，钢号为“ 45 ” ，它不是顺序号，所以不能读成45 号钢。

②锰含量较高的优质碳素结构钢，应将锰元素标出，例如50Mn 。

③沸腾钢、半镇静钢及专门用途的优质碳素结构钢应在钢号最后特别标出，例如平均碳含量为0.1% 的半镇静钢，其钢号为10b 。

3 .碳素工具钢①钢号冠以“ T ”，以免与其他钢类相混。

②钢号中的数字表示碳含量，以平均碳含量的千分之几表示。

例如“ T 8 ” 表示平均碳含量为0.8% 。

③锰含量较高者，在钢号最后标出“ Mn ”，例如“ T8Mn ”。

④高级优质碳素工具钢的磷、硫含量，比一般优质碳素工具钢低，在钢号最后加注字母“ A ”，以示区别，例如“ T8MnA ”。

4 .易切削钢①钢号冠以“ Y ”，以区别于优质碳素结构钢。

②字母“Y ”后的数字表示碳含量，以平均碳含量的万分之几表示，例如平均碳含量为0.3% 的易切削钢，其钢号为“ Y 30 ” 。

③锰含量较高者，亦在钢号后标出“ Mn ”，例如“ Y40Mn ”。

5 .合金结构钢①钢号开头的两位数字表示钢的碳含量，以平均碳含量的万分之几表示，如40Cr 。

钢结构的符号表示法

在钢结构工程中，为了把许多局部构造和施工要求表达清楚，往往对建筑的细部、零部件等用较大的比例画出来，这种图样就是施工详图。

对钢结构工程进行质量控制，就要首先对详图上的标注符号有一个明确的了解。

一、尺寸线与投影１尺寸线的标注钢结构详图的尺寸由尺寸线、尺寸界线、尺寸起止符号所组成。

尺寸单位除标高以ｍ为单位外，其余尺寸均以ｍｍ为单位，且尺寸标注时不再书写单位。

钢结构构件详图中的尺寸线，一个构件基本上为三道尺寸线，由内向外依次是加工尺寸线、装配尺寸线和安装尺寸线，如图１。

当构件图形相同，仅零件布置或构件长度不同时，可用一个构件图形及多道尺寸线来表示Ａ、Ｂ、Ｃ、Ｄ等多个构件，但是最多不能超过５个。

在图中，用粗线只表示剖切处的截面形状而不作投影的符号称作剖切符号，如图２中的２。

图２中的５，因构件图形是中心对称的，所以只画出该图形的一半，并在其对称轴线上标注出的符号称为对称符号。

图３是一种连接符号。
