第3章 绘制二维简单图形
合集下载
二维图形的绘制
在AutoCAD 2005中，选择“格式”→“多线样式” 命令，系统弹出“多线样式”对话框，如图3.2.8所示。在 该对话框中用户可以根据需要创建多线样式。
图3.2.8 “多线样式”对话框
下面通过创建一个新的多线样式来介绍“多线样式”
对话框的使用方法。要求多线的样式由3条平行线组成， 中心轴线为红色的中心线，其余两条线为蓝色实线，相对 于中心轴线上、下各偏移120。操作步骤如下： （1）在“多线样式”对话框的“名称”文本框中输 入“多线”；在“说明”文本框中输入“三条平行线”。
点坐标或鼠标指定。 （3）当前线宽为0.0000（当前默认的多段线线宽）。 （4）指定下一点或[圆弧(A)/半宽(H)/长度(L)/放弃(U)/ 宽度(W)]：输入下一个多段线的端点，或者通过选项进行
绘制。
（5）指定下一点或[圆弧(A)/闭合(C)/半宽(H)/长度 (L)/放弃(U)/宽度(W)]：输入下一个多段线的端点，或者按 “Enter”键结束多段线的绘制。
4）编辑顶点：用于编辑多段线的顶点，该选项只能
对单个多段线进行操作。 5）拟合：用于将指定的多段线生成由光滑圆弧连接 的圆弧拟合曲线，如图3.2.4所示。
图3.2.4 生成拟合曲线
6）样条曲线：用样条曲线拟合多段线，且拟合时以 多段线的各顶点作为样条曲线的控制点，如图3.2.5所示。
图3.2.5 生成样条曲线
图3.1.1所示。它包含了AutoCAD 2005的大部分绘图命令， 用户可以通过选择菜单中的命令或子命令来绘制相应的二 维图形。
图3.1.1 “绘图”菜单
2．“绘图”工具栏
“绘图”工具栏中的每个按钮都对应于“绘图”菜
单中相应的绘图命令，用户只需单击它们即可执行相应 的绘图命令，如图3.1.2所示。
图3.2.8 “多线样式”对话框
下面通过创建一个新的多线样式来介绍“多线样式”
对话框的使用方法。要求多线的样式由3条平行线组成， 中心轴线为红色的中心线，其余两条线为蓝色实线，相对 于中心轴线上、下各偏移120。操作步骤如下： （1）在“多线样式”对话框的“名称”文本框中输 入“多线”；在“说明”文本框中输入“三条平行线”。
点坐标或鼠标指定。 （3）当前线宽为0.0000（当前默认的多段线线宽）。 （4）指定下一点或[圆弧(A)/半宽(H)/长度(L)/放弃(U)/ 宽度(W)]：输入下一个多段线的端点，或者通过选项进行
绘制。
（5）指定下一点或[圆弧(A)/闭合(C)/半宽(H)/长度 (L)/放弃(U)/宽度(W)]：输入下一个多段线的端点，或者按 “Enter”键结束多段线的绘制。
4）编辑顶点：用于编辑多段线的顶点，该选项只能
对单个多段线进行操作。 5）拟合：用于将指定的多段线生成由光滑圆弧连接 的圆弧拟合曲线，如图3.2.4所示。
图3.2.4 生成拟合曲线
6）样条曲线：用样条曲线拟合多段线，且拟合时以 多段线的各顶点作为样条曲线的控制点，如图3.2.5所示。
图3.2.5 生成样条曲线
图3.1.1所示。它包含了AutoCAD 2005的大部分绘图命令， 用户可以通过选择菜单中的命令或子命令来绘制相应的二 维图形。
图3.1.1 “绘图”菜单
2．“绘图”工具栏
“绘图”工具栏中的每个按钮都对应于“绘图”菜
单中相应的绘图命令，用户只需单击它们即可执行相应 的绘图命令，如图3.1.2所示。
第03章 绘制二维图形
2011-6-30 11
3.3 绘制多段线
操作格式 命令： 绘图” “多段线” 命令：“绘图”→“多段线” 指定起点： 指定多段线的起始点） 指定起点：（指定多段线的起始点） 当前线宽为0（提示当前线宽是“ ） 当前线宽为 （提示当前线宽是“0”） 指定下一点或[圆弧 圆弧(A)/半宽 半宽(H)/长度 指定下一点或 圆弧 半宽 长度 (L)/放弃 放弃(U)/宽度 宽度(W)]：（ 指定下一点或 放弃 宽度 ： 选项） 选项）
2011-6-30 5
“定数等分”线段示例
2011-6-30
6
3.2 绘制构造线
构造线又叫参照线， 构造线又叫参照线，是向两个方向无限 延长的直线。 延长的直线。 3.2.1 指定两点画线 3.2.2 绘制水平构造线 3.2.3 绘制垂直构造线 3.2.4 绘制构造线的平行线
2011-6-30
7
3.2.1 指定两点画线
该选项为默认项， 该选项为默认项，可画一条或一组穿过起 点和通过各点的无穷长直线。 点和通过各点的无穷长直线。 操作格式 命令： 绘图” “构造线” 命令：（ “绘图”→“构造线”） 指定点或[水平 水平(H)/垂直 垂直(V)/角度 角度(A)/二等分 指定点或 水平 垂直 角度 二等分 (B)/偏移 偏移(O)]：（指定起点）。 偏移 ： 指定起点） 指定通过点： 指定通过点，画出一条线） 指定通过点：（指定通过点，画出一条线） 指定通过点: 指定通过点， 指定通过点 （ 指定通过点 ， 再画一条线或 按〈Enter〉键结束） 〉键结束） 命令： 命令：
3.1.3 绘制等分点 操作格式
系统提示： 系统提示： 命令：（ “绘图”→“点”→“定数等 分” ） 选择要定数等分的对象： 选择直线L 选择要定数等分的对象：（选择直线L） 输入线段数目或[ 输入等分线段数目） 输入线段数目或[块]：（输入等分线段数目） 按〈Enter〉键，完成操作。 Enter〉 完成操作。 如果默认状态下的点样式过小， 如果默认状态下的点样式过小，不易观察结 可以重新设置点样式。 果，可以重新设置点样式。
3.3 绘制多段线
操作格式 命令： 绘图” “多段线” 命令：“绘图”→“多段线” 指定起点： 指定多段线的起始点） 指定起点：（指定多段线的起始点） 当前线宽为0（提示当前线宽是“ ） 当前线宽为 （提示当前线宽是“0”） 指定下一点或[圆弧 圆弧(A)/半宽 半宽(H)/长度 指定下一点或 圆弧 半宽 长度 (L)/放弃 放弃(U)/宽度 宽度(W)]：（ 指定下一点或 放弃 宽度 ： 选项） 选项）
2011-6-30 5
“定数等分”线段示例
2011-6-30
6
3.2 绘制构造线
构造线又叫参照线， 构造线又叫参照线，是向两个方向无限 延长的直线。 延长的直线。 3.2.1 指定两点画线 3.2.2 绘制水平构造线 3.2.3 绘制垂直构造线 3.2.4 绘制构造线的平行线
2011-6-30
7
3.2.1 指定两点画线
该选项为默认项， 该选项为默认项，可画一条或一组穿过起 点和通过各点的无穷长直线。 点和通过各点的无穷长直线。 操作格式 命令： 绘图” “构造线” 命令：（ “绘图”→“构造线”） 指定点或[水平 水平(H)/垂直 垂直(V)/角度 角度(A)/二等分 指定点或 水平 垂直 角度 二等分 (B)/偏移 偏移(O)]：（指定起点）。 偏移 ： 指定起点） 指定通过点： 指定通过点，画出一条线） 指定通过点：（指定通过点，画出一条线） 指定通过点: 指定通过点， 指定通过点 （ 指定通过点 ， 再画一条线或 按〈Enter〉键结束） 〉键结束） 命令： 命令：
3.1.3 绘制等分点 操作格式
系统提示： 系统提示： 命令：（ “绘图”→“点”→“定数等 分” ） 选择要定数等分的对象： 选择直线L 选择要定数等分的对象：（选择直线L） 输入线段数目或[ 输入等分线段数目） 输入线段数目或[块]：（输入等分线段数目） 按〈Enter〉键，完成操作。 Enter〉 完成操作。 如果默认状态下的点样式过小， 如果默认状态下的点样式过小，不易观察结 可以重新设置点样式。 果，可以重新设置点样式。
国家开放大学《Matlab语言及其应用》实验报告(第三章--绘制二维和三维图形)
国家开放大学《Matlab语言及其应用》实验报告
——绘制二维和三维图形
姓名：学号：
实验名称
绘制二维和三维图形
实验目标
利用Matlab常见函数完成二维图形的绘制和图形的标注；实现三维曲线和曲面图形的绘制。
实验要求
熟悉Matlab基本绘图函数、图形处理函数，了解三维曲线和曲面图形的绘制方法。
实验步骤
1、用Matlab基本绘图函数绘制二维图形：根据已知数据，用plot函数画出正弦函数曲线，并进行相应标注。
enon
实验内容
1．二维曲线绘图
例：精细指令实例
2.三维曲线绘图
【例】三维曲线绘图基本指令演示一：plot3
t=(0:0.02:2)*pi;x=sin(t);y=cos(t);z=cos(2*t);
plot3(x,y,z,'b-',x,y,z, 'rd')三维曲线绘图（蓝实线和红菱形）
box on
legend('链','宝石')在右上角建立图例
subplot(121);
surf(x1,y1,z1);
subplot(122);
[x2,y2,z2]=sphere (30);
surf(x2,y2,z2);
clear;clf;
z=peaks;
subplot(1,2,1);mesh(z);% 透视
hidden off
subplot(1,2,2);mesh(z);%不透视
2、用三维曲线绘图基本指令plot 3绘制三维曲线图：t=0~2pi;x=sin(t);y=cos(t);z=cos(2*t);用plot3函数画出关于x,y,z的三维曲线图，并适当加标注。
——绘制二维和三维图形
姓名：学号：
实验名称
绘制二维和三维图形
实验目标
利用Matlab常见函数完成二维图形的绘制和图形的标注；实现三维曲线和曲面图形的绘制。
实验要求
熟悉Matlab基本绘图函数、图形处理函数，了解三维曲线和曲面图形的绘制方法。
实验步骤
1、用Matlab基本绘图函数绘制二维图形：根据已知数据，用plot函数画出正弦函数曲线，并进行相应标注。
enon
实验内容
1．二维曲线绘图
例：精细指令实例
2.三维曲线绘图
【例】三维曲线绘图基本指令演示一：plot3
t=(0:0.02:2)*pi;x=sin(t);y=cos(t);z=cos(2*t);
plot3(x,y,z,'b-',x,y,z, 'rd')三维曲线绘图（蓝实线和红菱形）
box on
legend('链','宝石')在右上角建立图例
subplot(121);
surf(x1,y1,z1);
subplot(122);
[x2,y2,z2]=sphere (30);
surf(x2,y2,z2);
clear;clf;
z=peaks;
subplot(1,2,1);mesh(z);% 透视
hidden off
subplot(1,2,2);mesh(z);%不透视
2、用三维曲线绘图基本指令plot 3绘制三维曲线图：t=0~2pi;x=sin(t);y=cos(t);z=cos(2*t);用plot3函数画出关于x,y,z的三维曲线图，并适当加标注。
第三章绘制简单二维图形对象ppt课件
作业一示范，用自己的学号后两位+名字+1为文件名，
后缀为dwg（2007版以下），学委收齐交给教师。
14
最后绘制成的四个圆
6、以300,100为圆心，半径50, 绘制P50图3-12的八卦图 7、以300,220为椭圆的中心点， 绘制长半轴为60,短半轴为40的 椭圆
8、以400,100为椭圆轴的一点，长轴长120,短半轴长40,起始角度
为0,结束角度为180,绘制一段椭圆弧
13
2012级地科专业计算机辅助设计
A
O 指定圆心和半径
O 指定圆心和直径
O 指定两点
B
O A
指定 3 点
A A
O l
指定两个相切对象和半径
B
l 指定 3 个相切对象
4
2012级地科专业计算机辅助设计
选择“绘图”|“圆弧”命令中的子命令，或单击“绘 图”工具栏中的“圆弧”按钮，即可绘制圆弧。
有11种绘制圆弧的方法
起点、终点、角度 5

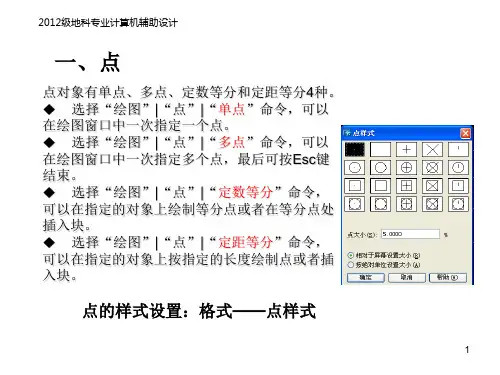

点的样式设置：格式——点样式
1
2012级地科专业计算机辅助设计
二、直线、射线、构造线
“直线”是各种绘图中最常用、最简单的一类图形对 象，只要指定了起点和终点即可绘制一条直线。在 AutoCAD中，可以用二维坐标(x,y)或三维坐标(x,y,z)来指 定端点，也可以混合使用二维坐标和三维坐标。如果输入 二维坐标，AutoCAD将会用当前的高度作为Z轴坐标值， 默认值为0。
第一角点 A
第二角点 B
倒角矩形
圆角矩形
有厚度矩形
有宽度矩形
10
2012级地科专业计算机辅助设计
方法：单击矩形按钮 绘制直角矩形：指定一个角点位置或输入坐标，指定另一角点位置 绘制倒角矩形：①输入：C；②分别输入两个倒角距离；③指定两个角点 绘制圆角矩形：①输入：F；②输入圆角角度；③指定两个角点 确定矩形标高：①输入：E；②绘制矩形 确定矩形厚度：①输入：T；②绘制矩形
第03章Auto_CAD机械制图基础教程二维图形绘制
图 3 13 边 界 图 案 填 充 ” 对 话 框
-
“
图 3 14 填 充 图 案 选 择
-
（1）拾取点 （2）选择对象
单击“拾取点”按钮，对话框关闭，移动 光标到如图 3-12 （ a ）所示的 1 区域，单击 鼠标左键，封闭区域的边界线呈虚线状态。 单击鼠标右键结束对象拾取，单击“预览” 按钮，可以看到只有四分之一圆填充了图 案，如图3-12（b）所示。若要一次性完成 整个区域填充，需拾取4个区域。
（3）角度（A）：创建一条用户指 定角度的倾斜辅助线，单击一次创建一条 倾斜辅助线，直到用户单击鼠标右键或回 车时结束。
（4）等分（B）：让用户先指定一个角的 顶点，再分别确定此角两条边的两个点， 从而创建一条辅助线。该辅助线通过用户 指定的角的顶点，并平分该角。注意，这 个角不一定是实际存在的，可以是想象中 的一个不可见的角。 （5）偏移（O）：创建平行于另一 个实体的辅助线，类似于偏移编辑命令。 选择的另一个实体可以是一条辅助线、直 线或复合线实体。
3.2.2 多段线
多段线是AutoCAD中较为重要的一种 图形对象，由多个彼此首尾相连的、 相同或不同宽度的直线段或圆弧段组 成，并作为一个单一的整体对象使用。 单击“多段线 ”按钮， 各选项 的功能及操作方法如下。
（1）圆弧（A）：由绘制直线转换成 绘制圆弧。 （2）半宽（H）：将多段线总宽度的 值减半。AutoCAD提示输入起点宽度 和终点宽度。用户通过在命令行输入相 应的数值，即可绘制一条宽度渐变的线 段或圆弧。注意，命令行输入的数值将 作为此后绘制图形的默认宽度，直到下 一次修改为止。
3.1.6 绘制正多边形
“正多边形 ”按钮用于绘制3～1024 边的正多边形。下列3种创建方法：
第三章 绘制基本二维图形
2006-4
13
二、绘制等边多边形
1、功能：绘制边数为3~1024的多边形。
2、执行途径：
• “绘图”工具栏→多边形 按钮
• 绘图→多边形
• 命令： Polygon 3、操作示例演示：
2006-4 14
4、说明：
• 可使用“分解”、“多段线编辑”命令。
• 三种方法：内接、外切与边长。
5、综合应用：
2006-4 22
• 五、绘制椭圆弧： 命令:Ellipse • 说明:椭圆弧的起始角(终止角)是椭圆第 一个轴的第一个端点、中心（为顶点） 和弧的起点（终点）所形成的逆时针角 度。 • 六、绘制圆弧类对象综合举例：
2006-4
23
§2-5 点
点是用作标记位置或作为参考点， 可绘制单点、多点、等分点、和测量点。 一、绘制单点 1、功能：一次命令绘制一点 2、输入方法 1）命令行：POINT 2）下拉菜单：绘图 → → 单点 点 3、说明：可用不同的坐标系键入点的坐标， 也可用鼠标在屏幕上指定点。
绘制宽线
命令:TRACE(其宽度可用夹点编辑改变) 动态输入 1)动态输入的启用与关闭 单击状态栏上的DYN按钮。 2)动态输入设置 绘图→草图设置→动态输入选项卡 说明：当显示出工具栏提示时，可通过Tab键在 显示的坐标值之间切换。 操作举例：
2006-4 7
二、绘制射线：
1、功能：以给定点为起点，且在单方向上无 限延长的直线，常用作辅助线。 2、执行途径： • 绘图→射线 • 命令： Ray
2006-4 24
二、绘制多点 1、功能：一次命令可连续绘制多个点，要 退出命令可按<Esc>键，或转而执行其他 命令。 2、输入方法 1）下拉菜单：绘图 → 点 → 多点 2）绘图工具栏：按钮
第3章 基本二维图形绘制3
第3章基本二维图形绘制
3.1 绘制直线、射线和构造线
3.1.1 绘制直线（Line）
3.1.2 绘制射线与构造线
3.2 绘制圆和圆弧
3.2.1 绘制圆
绘制圆的命令是Circle。
执行Circle命令的三种方式是：
（1）单击“绘图| 圆”，从6个选择中选择一种。
（2）单击绘图工具栏的“圆”按钮
3.2.2 绘制圆弧
绘制圆弧的命令是Arc，AutoCAD 2004 提供了11种画圆弧的方式。
3.3 绘制矩形和正多边形
3.3.1 绘制矩形
绘制矩形的命令是Rectangle，单击“绘图 | 矩形”菜单命令、单击工具栏“矩形”按钮、在命令行输入Rectangle都可以执行绘制矩形的命令。
3.3.2 绘制正多边形执行绘制正多边形命令的方法有：
（1）单击“绘图｜正多边形”菜单命令。
（2）单击绘图工具栏“正多边形”按钮
（3）在命令行输入polygon。
3.4 绘制椭圆
绘制椭圆和椭圆弧的命令都是Ellipse.绘图工具栏中的“椭圆”按钮既可以用来绘制椭圆，也可以用来绘制椭圆弧，但是还有专门绘制椭圆弧的工具按
钮。
3.5 绘制点。
《绘制基本二维图形》PPT课件
精选PPT
第3章 绘制基本二维图形
例如用直线命令绘制如图3.3.1所示图形，具体操作方法 如下：
图3.3.1 绘制直线
精选PPT
第3章 绘制基本二维图形
单击“绘图”工具栏中的“直线”按钮 ，执行绘制直线 命令，命令行提示如下：
命令: _line 指定第一点: 100,100（输入直线的起点坐标，如图3.3.1所 示A点） 指定下一点或 [放弃(U)]: @60,-80（输入直线的端点坐标， 如图3.3.1所示B点）
其中各命令选项功能介绍如下： （1）水平(H)：选择该命令选项，创建一条通过选定点的 水平参照线。 （2）垂直(V)：选择该命令选项，创建一条通过选定点的 垂直参照线。 （3）角度(A)：选择该命令选项，以指定的角度创建一条 参照线。 （4）二等分(B)：选择该命令选项，创建一条参照线，它 经过选定的角顶点，并且将选定的两条线之间的夹角平分。 （5）偏移(O)：选择该命令选项，创建平行于另一个对象 的参照线。
（4）厚度(T)：选择此命令选项，指定矩形的厚度，命令 行提示如下：
指定矩形的厚度 <0.0000>:（输入矩形的厚度） 如果输入的厚度值为正数，则矩形将沿着Z轴正方向增长； 如果输入的厚度值为负值，则矩形将沿着Z轴负方向增长。矩 形的厚度只有在三维空间中才能显示，如图3.4.4所示。
图3.4.4 绘制具有厚度的矩形
精选PPT
第3章 绘制基本二维图形
3.1.2 绘图工具栏 利用“绘图”工具栏可以快速执行绘图命令。“绘图”工 具栏中的图标按钮与“绘图”菜单中的绘图命令相对应，单击 “绘图”工具栏中的图标按钮即可执行相应的绘图命令，如图 3.1.2所示。默认情况下，单击“绘图”工具栏中的图标按钮， 系统会以默认的方法绘制图形，但同时也可以在命令行中选择 其他命令选项，以另外的方法绘制图形。例如，单击“绘图” 工具栏中的“圆”按钮 ，命令行提示如下：
第3章 绘制基本二维图形
例如用直线命令绘制如图3.3.1所示图形，具体操作方法 如下：
图3.3.1 绘制直线
精选PPT
第3章 绘制基本二维图形
单击“绘图”工具栏中的“直线”按钮 ，执行绘制直线 命令，命令行提示如下：
命令: _line 指定第一点: 100,100（输入直线的起点坐标，如图3.3.1所 示A点） 指定下一点或 [放弃(U)]: @60,-80（输入直线的端点坐标， 如图3.3.1所示B点）
其中各命令选项功能介绍如下： （1）水平(H)：选择该命令选项，创建一条通过选定点的 水平参照线。 （2）垂直(V)：选择该命令选项，创建一条通过选定点的 垂直参照线。 （3）角度(A)：选择该命令选项，以指定的角度创建一条 参照线。 （4）二等分(B)：选择该命令选项，创建一条参照线，它 经过选定的角顶点，并且将选定的两条线之间的夹角平分。 （5）偏移(O)：选择该命令选项，创建平行于另一个对象 的参照线。
（4）厚度(T)：选择此命令选项，指定矩形的厚度，命令 行提示如下：
指定矩形的厚度 <0.0000>:（输入矩形的厚度） 如果输入的厚度值为正数，则矩形将沿着Z轴正方向增长； 如果输入的厚度值为负值，则矩形将沿着Z轴负方向增长。矩 形的厚度只有在三维空间中才能显示，如图3.4.4所示。
图3.4.4 绘制具有厚度的矩形
精选PPT
第3章 绘制基本二维图形
3.1.2 绘图工具栏 利用“绘图”工具栏可以快速执行绘图命令。“绘图”工 具栏中的图标按钮与“绘图”菜单中的绘图命令相对应，单击 “绘图”工具栏中的图标按钮即可执行相应的绘图命令，如图 3.1.2所示。默认情况下，单击“绘图”工具栏中的图标按钮， 系统会以默认的方法绘制图形，但同时也可以在命令行中选择 其他命令选项，以另外的方法绘制图形。例如，单击“绘图” 工具栏中的“圆”按钮 ，命令行提示如下：
第3章 简单二维图形绘制资料
➢ 在AutoCAD 2014中可以通过以下几种方法启动【 退出】命令：
菜单栏：执行【绘图】|【射线】命令。 命令行：在命令行中输入RAY命令。 功能区：在【默认】选项卡中，单击【绘图】面板中的【射线】按钮 。
3.2.4 课堂实例—绘制标题栏
① 偏移图形。调用O【偏移】命令，将最上方的水平直线 向下进行偏移操作。
➢ 在AutoCAD 2014中可以通过以下几种方法 启动【射线】命令：
菜单栏：执行【绘图】|【射线】命令。 命令行：在命令行中输入RAY命令。 功能区：在【默认】选项卡中，单击【绘图】面板中的【射线】按钮 。
3.2.3 构造线
➢ 构造线是一条没有起点和终点的两端无限延长的 直线，主要用来绘制辅助线和修剪边界。
而椭圆弧是椭圆的一部
分，它类似于椭圆，不 同的是它的起点和终点 没有闭合。下面将对椭 圆和椭圆弧分别进行介 绍。
① 绘制椭圆 ② 绘制椭圆弧
绘制椭圆的前后对比效果
3.3.7 课堂实例—绘制地面拼花
① 绘制椭圆。新建空白文件。在命令行中输入EL【椭圆】命令并回车，绘制 椭圆。
② 绘制椭圆。重新调用EL【椭圆】命令，依次绘制其他的椭圆对象。 ③ 绘制直线。调用L【直线】命令，结合【对象捕捉】和【63°极轴追踪】功
菜单栏：执行【绘图】|【圆弧】命令，如图3-41所示。 命令行：在命令行中输入ARC/A命令。 功能区：在【默认】选项卡中，单击【绘图】面板中的【圆弧】按钮。
3.3.4 课堂实例—绘制单扇门
① 绘制直线。新建空白文件。调用L【直线】命令，绘制两 条垂直的直线。
② 偏移图形。调用O【偏移】命令，将新绘制的直线分别进 行偏移操作。
绘制矩形的前后对比效果
3.4.2 课堂实例—绘制单扇门立面图
菜单栏：执行【绘图】|【射线】命令。 命令行：在命令行中输入RAY命令。 功能区：在【默认】选项卡中，单击【绘图】面板中的【射线】按钮 。
3.2.4 课堂实例—绘制标题栏
① 偏移图形。调用O【偏移】命令，将最上方的水平直线 向下进行偏移操作。
➢ 在AutoCAD 2014中可以通过以下几种方法 启动【射线】命令：
菜单栏：执行【绘图】|【射线】命令。 命令行：在命令行中输入RAY命令。 功能区：在【默认】选项卡中，单击【绘图】面板中的【射线】按钮 。
3.2.3 构造线
➢ 构造线是一条没有起点和终点的两端无限延长的 直线，主要用来绘制辅助线和修剪边界。
而椭圆弧是椭圆的一部
分，它类似于椭圆，不 同的是它的起点和终点 没有闭合。下面将对椭 圆和椭圆弧分别进行介 绍。
① 绘制椭圆 ② 绘制椭圆弧
绘制椭圆的前后对比效果
3.3.7 课堂实例—绘制地面拼花
① 绘制椭圆。新建空白文件。在命令行中输入EL【椭圆】命令并回车，绘制 椭圆。
② 绘制椭圆。重新调用EL【椭圆】命令，依次绘制其他的椭圆对象。 ③ 绘制直线。调用L【直线】命令，结合【对象捕捉】和【63°极轴追踪】功
菜单栏：执行【绘图】|【圆弧】命令，如图3-41所示。 命令行：在命令行中输入ARC/A命令。 功能区：在【默认】选项卡中，单击【绘图】面板中的【圆弧】按钮。
3.3.4 课堂实例—绘制单扇门
① 绘制直线。新建空白文件。调用L【直线】命令，绘制两 条垂直的直线。
② 偏移图形。调用O【偏移】命令，将新绘制的直线分别进 行偏移操作。
绘制矩形的前后对比效果
3.4.2 课堂实例—绘制单扇门立面图
第3章 绘制简单二维图形(一)
中文版AutoCAD 2004实用教程
打断对象
•
在AutoCAD 2007中，使用“打断”命令可部分删除对象或把对象分 解成两部分，还可以使用“打断于点”命令将对象在一点处断开成两 个对象。 • 有两种子命令：打断对象和打断于点。可根据需要进行修改。
中文版AutoCAD 2004实用教程
2.2.2 绘制点对象
中文版AutoCAD 2004实用教程
• 例题2、绘制十二个相切 的圆，圆心与圆心的距离 为12。绘制此十二个相切 圆的外接圆。完成后的图 形如下：
中文版AutoCAD 2004实用教程
阵列对象
• 在AutoCAD 2007中，还可以通过“阵列”命令多重复制对象。选择 “修改”|“阵列”命令(ARRAY)，或在“修改”工具栏中单击“阵列” 按钮，都可以打开“阵列”对话框，可以在该对话框中设置以矩形阵 列或者环形阵列方式多重复制对象。
中文版AutoCAD 2004实用教程
2.2.5 绘制构造线
构造线为两端可以无限延伸的直线，没有起点和终点，可以放置在三维 空间的任何地方，主要用于绘制辅助线。选择“绘图”|“构造线”命令(XLINE)， 或在“绘图”工具栏中单击“构造线”按钮，都可绘制构造线。在本章的上机 实验中，将具体介绍它的用法。
中文版AutoCAD 2004实用教程
第03章 基本图形绘制（一）
在AutoCAD 2004中，使用“绘图”菜单中的命令，可以绘制点、直线、 圆、圆弧和多边形等简单二维图形。二维图形对象是整个AutoCAD的绘图基础， 因此要熟练地掌握它们的绘制方法和技巧。
中文版AutoCAD 2004实用教程
教学目标
中文版AutoCAD 2004实用教程
• 例题5、绘制一个边长为100的 正16边形。 将正16边形的各顶 点连线。完成后如图下：
第3章 绘制二维简单图形
7
3.2 绘制直线和射线
在AutoCAD制图操作中，可以绘制直线和射线等线条图形。下面介绍这 些对象的具体绘制操作。
8
3.2.1 绘制直线
“直线”命令是最基本、最简单的直线型绘图命令。使用“直线”命令 可以在两点之间绘制正交线段和斜线段。
【命令调用方式】 输入Line(简化命令L)并确定。 选择“绘图”|“直线”命令。 单击“绘图”面板中的“直线”按钮。
16
3.4 绘制矩形
使用“矩形”命令可以通过单击鼠标指定两个对角点的方式绘制矩形， 也可以通过输入坐标指定两个对角点的方式绘制矩形。当矩形的两角点形成
【操作方法】 执行Rectang(REC)命令，可以通过直接单击鼠标确定矩形的两个对角点 ，绘制一个任意大小的直角矩形。也可以确定矩形的第一个角点后，通过“ 尺寸(D)”命令选项绘制指定大小的矩形，或是通过指定矩形另一个角点的坐 标绘制指定大小的矩形。
14
3.3.3 绘制角平分构造线
【操作方法】 执行Xline(XL)命令，通过“二等分(B)”命令选项可以绘制角平分构造线。 【练习】绘制法兰盘的角平分构造线。 (1) 打开“法兰盘.dwg”素材图形，如图3-21所示。 (2) 执行Xline(XL)命令，根据系统提示“指定点或 [水平(H)/垂直(V)/角 度(A)/二等分(B)/偏移(O)]:”，输入B并确定，选择“二等分”选项。 (3) 根据系统提示“指定角的顶点:”，在法兰盘中点处捕捉角顶点。 (4) 根据系统提示“指定角的起点:”，在法兰盘水平直线与大圆的左方交 点处捕捉角起点。 (5) 根据系统提示“指定角的端点:”，在法兰盘垂直线与大圆的上方交点 处捕捉角端点，按Enter键结束命令，绘制出一条角平分构造线。 (6) 按Enter键重复执行“构造线”命令，输入B并确定，选择“二等分” 选项，然后依次在法兰盘中点、垂直直线与圆的上方交点、水平直线与圆的 右方交点处指定角的顶点、起点和端点，绘制另一条角平分构造线。
3.2 绘制直线和射线
在AutoCAD制图操作中，可以绘制直线和射线等线条图形。下面介绍这 些对象的具体绘制操作。
8
3.2.1 绘制直线
“直线”命令是最基本、最简单的直线型绘图命令。使用“直线”命令 可以在两点之间绘制正交线段和斜线段。
【命令调用方式】 输入Line(简化命令L)并确定。 选择“绘图”|“直线”命令。 单击“绘图”面板中的“直线”按钮。
16
3.4 绘制矩形
使用“矩形”命令可以通过单击鼠标指定两个对角点的方式绘制矩形， 也可以通过输入坐标指定两个对角点的方式绘制矩形。当矩形的两角点形成
【操作方法】 执行Rectang(REC)命令，可以通过直接单击鼠标确定矩形的两个对角点 ，绘制一个任意大小的直角矩形。也可以确定矩形的第一个角点后，通过“ 尺寸(D)”命令选项绘制指定大小的矩形，或是通过指定矩形另一个角点的坐 标绘制指定大小的矩形。
14
3.3.3 绘制角平分构造线
【操作方法】 执行Xline(XL)命令，通过“二等分(B)”命令选项可以绘制角平分构造线。 【练习】绘制法兰盘的角平分构造线。 (1) 打开“法兰盘.dwg”素材图形，如图3-21所示。 (2) 执行Xline(XL)命令，根据系统提示“指定点或 [水平(H)/垂直(V)/角 度(A)/二等分(B)/偏移(O)]:”，输入B并确定，选择“二等分”选项。 (3) 根据系统提示“指定角的顶点:”，在法兰盘中点处捕捉角顶点。 (4) 根据系统提示“指定角的起点:”，在法兰盘水平直线与大圆的左方交 点处捕捉角起点。 (5) 根据系统提示“指定角的端点:”，在法兰盘垂直线与大圆的上方交点 处捕捉角端点，按Enter键结束命令，绘制出一条角平分构造线。 (6) 按Enter键重复执行“构造线”命令，输入B并确定，选择“二等分” 选项，然后依次在法兰盘中点、垂直直线与圆的上方交点、水平直线与圆的 右方交点处指定角的顶点、起点和端点，绘制另一条角平分构造线。
绘制简单二维图形.
AutoCAD2004基础及应用
第3周(1) 绘制简单二维图形
教学要求：学会绘制直线，多段线；学会绘制矩形，正多边形
教学重点：绘制简单几何图形
教学过程：
一、绘制直线
直线是绘图中最常用、最简单的图形对象。
直线命令可以连续绘制多条线段，但每一条线段都将是一个独立的直线对象，可以对任何一条线段单独进行编辑操作。
（1）根据世界坐标值绘制直线
（2）根据相对坐标值绘制直线
（3）根据极坐标值绘制直线
二、绘制多段线
多段线可以得到一个由若干直线和圆弧连接而成的折线或曲线。
同时无论这条多段线中包含多少条直线或弧，整条多段线就是一个独立的对象，可以统一对其进行编辑。
另外，对多段线中每条线段都可以设置不同的线宽。
（1）绘制用电器符号
（2）绘制箭头符号
三、绘制矩形
（1）非等距倒角矩形
（2）等距倒角矩形
（3）圆角矩形
（4）旋转角度矩形
四、绘制正多边形
由三条及三条以上的线段组成的封闭图形就是多边形。
在工程图中常包含正多边形，尤其是机械配件，例如六角螺母等。
练习：绘制五角星。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
13
3.3.2 绘制倾斜构造线
【操作方法】 执行Xline(XL)命令，通过“角度(A)”命令选项可以绘制指定倾斜角度的 构造线。 【练习】绘制倾斜角度为45°的构造线。 (1) 执行Xline(XL)命令，系统将提示“指定点或 [水平(H)/垂直(V)/角度 (A)/二等分(B)/偏移(O)]: ”，输入A并确定，选择“角度”选项。 (2) 系统提示“输入构造线的角度 (0) 或 [参照(R)]:”时，输入构造线的倾 斜角度为45°并确定。 (3) 根据系统提示指定构造线的通过点，然后按空格键结束命令。
18
3.4.2 绘制圆角矩形
【操作方法】 在绘制矩形时，可以通过“圆角(F)”命令选项绘制带圆角的矩形，并且 可以指定矩形的大小和圆角的大小。 【练习】绘制长度为100，宽度为70，圆角半径为8的圆角矩形。 (1) 执行Rectang(REC)命令，根据系统提示“指定第一个角点或 [倒角 (C)/标高(E)/圆角(F)/厚度(T)/宽度(W)]: ”，输入参数F并确定，以选择“圆角 (F) ”选项。 (2) 根据系统提示输入矩形圆角的大小为8并确定。 (3) 单击鼠标指定矩形的第一个角点. (4) 输入矩形的另一个角点相对坐标为(@100，70)，按空格键进行确定 ，即可绘制指定的圆角矩形。
15
3.3.4 绘制偏移构造线
【操作方法】 执行Xline(XL)命令，通过“偏移(O)”命令选项可以绘制指定对象的偏移 构造线。 【练习】绘制偏移三角形斜边的构造线。 (1) 打开“三角形.dwg”素材图形。 (2) 执行Xline命令，根据系统提示“指定点或 [水平(H)/垂直(V)/角度 (A)/二等分(B)/偏移(O)]:”，输入O并确定，然后选择“偏移”选项。 (3) 根据系统提示“指定偏移距离或 [通过(T)]”，输入5并确定，指定构 造线与参考线的偏移距离。 (4) 根据系统提示“选择直线对象:”，选择三角形右方的斜线作为参考的 直线对象。 (5) 根据系统提示“指定向哪侧偏移:”，在斜线右方单击鼠标指定偏移的 方向，然后按Enter键结束命令。
23
3.5.3 通过三点绘制圆
【操作方法】 由于指定三点可以确定的一个圆的形状，因此，选择“绘图”｜ “圆”｜“三点”命令，或在执行Circle(C)命令，输入参数3P并确定，即可 通过指定圆所经过的三个点绘制一个圆。 【练习】通过三角形的三个顶点，绘制指定的圆。 (1) 使用“直线”命令绘制一个三角形作为参照图形。 (2) 执行Circle(C)命令，然后输入参数3P并确定。 (3) 在三角形的任意一个角点处单击鼠标指定圆通过的第一个点。 (4) 根据系统提示在三角形的下一个角点处单击鼠标指定圆通过的第二 个点。 (5) 继续在三角形的另一个角点处单击鼠标指定圆通过的第三个点，即 可绘制出通过指定三个点的圆。
19
3.4.3 绘制倒角矩形
【操作方法】 在绘制矩形时，可以通过“倒角(C)”命令选项绘制带倒角的矩形，并且 可以指定矩形的大小和倒角大小。 【练习】绘制长度为100，宽度为80、倒角距离1为8、倒角距离2为10的 倒角矩形。 (1) 执行Rectang(REC)命令，根据系统提示“指定第一个角点或 [倒角 (C)/标高(E)/圆角(F)/厚度(T)/宽度(W)]: ”时，输入参数C并确定，以选择“倒 角(C)”选项。 (2) 根据系统提示输入矩形的第一个倒角距离为8并确定。 (3) 输入矩形的第二个倒角距离为10并确定。 (4) 根据系统提示单击鼠标指定矩形的第一个角点。 (5) 输入矩形另一个角点的相对坐标值为(@100，80)，按空格键即可创 建指定的倒角矩形。
第3章
绘制二维简单图形
1
本章导读
AutoCAD提供了一系列绘图命令，包括二维图形和三维图 形的绘制。本章将学习二维基本图形的绘制方法，如点、直线 、构造线、矩形、圆和圆弧的绘制。
2
3.1 绘制点对象
绘制点的命令包括Point(点)、Measure(定距等分点)和Divide(定数等 分点)命令，用户还可以根据需要设置点的样式。
9
3.2.2 绘制射线
使用“射线”命令可以绘制朝一个方向无限延伸的线段。在AutoCAD制 图操作中，射线被用作辅助线。
10
32.3 设置拾取框大小
拾取框是指在执行编辑命令时，光标所变成的一个小正方形框。合理地 设置拾取框的大小，有助于快速、高效地选取图形。若拾取框过大，在选择 实体时很容易将与该实体邻近的其他实体选择在内；若拾取框过小，则不容 易准确地选取到实体目标。
3.5.1 通过圆心和半径绘ห้องสมุดไป่ตู้圆
【操作方法】 执行Circle(C)命令，用户可以直接通过单击鼠标依次指定圆的圆心和半 径，从而绘制出一个任意大小的圆，也可以在指定圆心后，通过输入圆的半 径，绘制一个指定圆心和半径的圆。 【练习】通过指定的圆心，绘制半径为80的圆。 (1) 执行Circle(C)命令，在指定位置单击鼠标指定圆的圆心。 (2) 输入圆的半径为80并按空格键，即可创建半径为80的圆。
11
3.3 绘制构造线
使用“构造线”命令可以绘制无限延伸的结构线。在建筑或机械制图中， 通常使用构造线作为绘制图形过程中的辅助线，如基准坐标轴。
【命令调用方式】 选择“绘图”｜“构造线” 命令。 展开“绘图”面板，单击其中的“构造线”按钮。 输入Xline(XL)命令并确定。
12
3.3.1 绘制正交构造线
22
3.5.2 通过两点绘制圆
【操作方法】 选择“绘图”｜“圆”｜“两点”命令，或执行Circle(C)命令后，输入 参数2P并确定，可以通过指定两个点确定圆的直径，从而绘制出指定直径的 圆形。 【练习】通过指定的两个点，绘制指定直径的圆。 (1) 使用“直线”命令绘制一条长为100的直线作为参照图形。 (2) 执行Circle(C)命令，在系统提示下输入2P并确定。 (3) 根据系统提示在直线的左端点单击鼠标指定圆直径的第一个端点。 (4) 根据系统提示在直线的右端点单击鼠标指定圆直径的第二个端点,即 可绘制一个通过指定两点的圆。
7
3.2 绘制直线和射线
在AutoCAD制图操作中，可以绘制直线和射线等线条图形。下面介绍这 些对象的具体绘制操作。
8
3.2.1 绘制直线
“直线”命令是最基本、最简单的直线型绘图命令。使用“直线”命令 可以在两点之间绘制正交线段和斜线段。
【命令调用方式】 输入Line(简化命令L)并确定。 选择“绘图”|“直线”命令。 单击“绘图”面板中的“直线”按钮。
14
3.3.3 绘制角平分构造线
【操作方法】 执行Xline(XL)命令，通过“二等分(B)”命令选项可以绘制角平分构造线。 【练习】绘制法兰盘的角平分构造线。 (1) 打开“法兰盘.dwg”素材图形，如图3-21所示。 (2) 执行Xline(XL)命令，根据系统提示“指定点或 [水平(H)/垂直(V)/角 度(A)/二等分(B)/偏移(O)]:”，输入B并确定，选择“二等分”选项。 (3) 根据系统提示“指定角的顶点:”，在法兰盘中点处捕捉角顶点。 (4) 根据系统提示“指定角的起点:”，在法兰盘水平直线与大圆的左方交 点处捕捉角起点。 (5) 根据系统提示“指定角的端点:”，在法兰盘垂直线与大圆的上方交点 处捕捉角端点，按Enter键结束命令，绘制出一条角平分构造线。 (6) 按Enter键重复执行“构造线”命令，输入B并确定，选择“二等分” 选项，然后依次在法兰盘中点、垂直直线与圆的上方交点、水平直线与圆的 右方交点处指定角的顶点、起点和端点，绘制另一条角平分构造线。
3
3.1.1点样式
【命令调用方式】 选择“格式”|“点样式”命令。 输入Ddptype命令并确定。
【操作方法】 执行点样式命令，打开“点样式”对话框。在该对话框中可以设置多种 不同的点样式，包括点的大小和形状，以满足用户绘图时的不同需要。对点 样式进行更改后，在绘图区中的点对象也将发生相应的变化。
【操作方法】 执行Xline(XL)命令，通过“水平(H)”或“垂直(V)”命令选项可以绘制水 平或垂直构造线。 【练习】水平和垂直构造线。 (1) 执行Xline(XL)命令，系统将提示“指定点或 [水平(H)/垂直(V)/角度 (A)/二等分(B)/偏移(O)]: ”，输入H或V并确定，然后选择“水平”或“垂直” 选项。 (2) 系统提示“指定通过点:”时，在绘图区中单击一点作为通过点。 (3) 按空格键结束命令。
6
3.1.4 绘制定数等分点
使用“定数等分”命令能够在某一图形上以等分数目创建点，可以被等 分的对象包括直线、圆、圆弧和多段线等。在定数等分点的过程中，用户可 以指定等分数目。
【命令调用方式】 输入Divide(简化命令DIV)并确定。 选择“绘图”|“点”|“定数等分”命令。
【操作方法】 在执行Divide命令创建定数等分点的过程中，系统提示“选择要定数等 分的对象:”时，用户须选择要等分的对象。选择完成后系统将提示“输入线 段数目或[块(B)]:”。此时输入等分的数目，然后按空格键结束操作。
16
3.4 绘制矩形
使用“矩形”命令可以通过单击鼠标指定两个对角点的方式绘制矩形， 也可以通过输入坐标指定两个对角点的方式绘制矩形。当矩形的两角点形成 的边长相同时，则生成正方形。
17
3.4.1 绘制直角矩形
【操作方法】 执行Rectang(REC)命令，可以通过直接单击鼠标确定矩形的两个对角点 ，绘制一个任意大小的直角矩形。也可以确定矩形的第一个角点后，通过“ 尺寸(D)”命令选项绘制指定大小的矩形，或是通过指定矩形另一个角点的坐 标绘制指定大小的矩形。
20
3.5 绘制圆
在默认状态下，圆形的绘制方式是先确定圆心，再确定半径。用户也可 以通过指定两点确定圆的直径或是通过三个点确定圆形等方式绘制圆形。
【命令调用方式】 选择“绘图”｜“圆”命令，然后选择其中的子命令。 单击“绘图”面板中的“圆”按钮。 输入Circle(C)命令并确定。
3.3.2 绘制倾斜构造线
【操作方法】 执行Xline(XL)命令，通过“角度(A)”命令选项可以绘制指定倾斜角度的 构造线。 【练习】绘制倾斜角度为45°的构造线。 (1) 执行Xline(XL)命令，系统将提示“指定点或 [水平(H)/垂直(V)/角度 (A)/二等分(B)/偏移(O)]: ”，输入A并确定，选择“角度”选项。 (2) 系统提示“输入构造线的角度 (0) 或 [参照(R)]:”时，输入构造线的倾 斜角度为45°并确定。 (3) 根据系统提示指定构造线的通过点，然后按空格键结束命令。
18
3.4.2 绘制圆角矩形
【操作方法】 在绘制矩形时，可以通过“圆角(F)”命令选项绘制带圆角的矩形，并且 可以指定矩形的大小和圆角的大小。 【练习】绘制长度为100，宽度为70，圆角半径为8的圆角矩形。 (1) 执行Rectang(REC)命令，根据系统提示“指定第一个角点或 [倒角 (C)/标高(E)/圆角(F)/厚度(T)/宽度(W)]: ”，输入参数F并确定，以选择“圆角 (F) ”选项。 (2) 根据系统提示输入矩形圆角的大小为8并确定。 (3) 单击鼠标指定矩形的第一个角点. (4) 输入矩形的另一个角点相对坐标为(@100，70)，按空格键进行确定 ，即可绘制指定的圆角矩形。
15
3.3.4 绘制偏移构造线
【操作方法】 执行Xline(XL)命令，通过“偏移(O)”命令选项可以绘制指定对象的偏移 构造线。 【练习】绘制偏移三角形斜边的构造线。 (1) 打开“三角形.dwg”素材图形。 (2) 执行Xline命令，根据系统提示“指定点或 [水平(H)/垂直(V)/角度 (A)/二等分(B)/偏移(O)]:”，输入O并确定，然后选择“偏移”选项。 (3) 根据系统提示“指定偏移距离或 [通过(T)]”，输入5并确定，指定构 造线与参考线的偏移距离。 (4) 根据系统提示“选择直线对象:”，选择三角形右方的斜线作为参考的 直线对象。 (5) 根据系统提示“指定向哪侧偏移:”，在斜线右方单击鼠标指定偏移的 方向，然后按Enter键结束命令。
23
3.5.3 通过三点绘制圆
【操作方法】 由于指定三点可以确定的一个圆的形状，因此，选择“绘图”｜ “圆”｜“三点”命令，或在执行Circle(C)命令，输入参数3P并确定，即可 通过指定圆所经过的三个点绘制一个圆。 【练习】通过三角形的三个顶点，绘制指定的圆。 (1) 使用“直线”命令绘制一个三角形作为参照图形。 (2) 执行Circle(C)命令，然后输入参数3P并确定。 (3) 在三角形的任意一个角点处单击鼠标指定圆通过的第一个点。 (4) 根据系统提示在三角形的下一个角点处单击鼠标指定圆通过的第二 个点。 (5) 继续在三角形的另一个角点处单击鼠标指定圆通过的第三个点，即 可绘制出通过指定三个点的圆。
19
3.4.3 绘制倒角矩形
【操作方法】 在绘制矩形时，可以通过“倒角(C)”命令选项绘制带倒角的矩形，并且 可以指定矩形的大小和倒角大小。 【练习】绘制长度为100，宽度为80、倒角距离1为8、倒角距离2为10的 倒角矩形。 (1) 执行Rectang(REC)命令，根据系统提示“指定第一个角点或 [倒角 (C)/标高(E)/圆角(F)/厚度(T)/宽度(W)]: ”时，输入参数C并确定，以选择“倒 角(C)”选项。 (2) 根据系统提示输入矩形的第一个倒角距离为8并确定。 (3) 输入矩形的第二个倒角距离为10并确定。 (4) 根据系统提示单击鼠标指定矩形的第一个角点。 (5) 输入矩形另一个角点的相对坐标值为(@100，80)，按空格键即可创 建指定的倒角矩形。
第3章
绘制二维简单图形
1
本章导读
AutoCAD提供了一系列绘图命令，包括二维图形和三维图 形的绘制。本章将学习二维基本图形的绘制方法，如点、直线 、构造线、矩形、圆和圆弧的绘制。
2
3.1 绘制点对象
绘制点的命令包括Point(点)、Measure(定距等分点)和Divide(定数等 分点)命令，用户还可以根据需要设置点的样式。
9
3.2.2 绘制射线
使用“射线”命令可以绘制朝一个方向无限延伸的线段。在AutoCAD制 图操作中，射线被用作辅助线。
10
32.3 设置拾取框大小
拾取框是指在执行编辑命令时，光标所变成的一个小正方形框。合理地 设置拾取框的大小，有助于快速、高效地选取图形。若拾取框过大，在选择 实体时很容易将与该实体邻近的其他实体选择在内；若拾取框过小，则不容 易准确地选取到实体目标。
3.5.1 通过圆心和半径绘ห้องสมุดไป่ตู้圆
【操作方法】 执行Circle(C)命令，用户可以直接通过单击鼠标依次指定圆的圆心和半 径，从而绘制出一个任意大小的圆，也可以在指定圆心后，通过输入圆的半 径，绘制一个指定圆心和半径的圆。 【练习】通过指定的圆心，绘制半径为80的圆。 (1) 执行Circle(C)命令，在指定位置单击鼠标指定圆的圆心。 (2) 输入圆的半径为80并按空格键，即可创建半径为80的圆。
11
3.3 绘制构造线
使用“构造线”命令可以绘制无限延伸的结构线。在建筑或机械制图中， 通常使用构造线作为绘制图形过程中的辅助线，如基准坐标轴。
【命令调用方式】 选择“绘图”｜“构造线” 命令。 展开“绘图”面板，单击其中的“构造线”按钮。 输入Xline(XL)命令并确定。
12
3.3.1 绘制正交构造线
22
3.5.2 通过两点绘制圆
【操作方法】 选择“绘图”｜“圆”｜“两点”命令，或执行Circle(C)命令后，输入 参数2P并确定，可以通过指定两个点确定圆的直径，从而绘制出指定直径的 圆形。 【练习】通过指定的两个点，绘制指定直径的圆。 (1) 使用“直线”命令绘制一条长为100的直线作为参照图形。 (2) 执行Circle(C)命令，在系统提示下输入2P并确定。 (3) 根据系统提示在直线的左端点单击鼠标指定圆直径的第一个端点。 (4) 根据系统提示在直线的右端点单击鼠标指定圆直径的第二个端点,即 可绘制一个通过指定两点的圆。
7
3.2 绘制直线和射线
在AutoCAD制图操作中，可以绘制直线和射线等线条图形。下面介绍这 些对象的具体绘制操作。
8
3.2.1 绘制直线
“直线”命令是最基本、最简单的直线型绘图命令。使用“直线”命令 可以在两点之间绘制正交线段和斜线段。
【命令调用方式】 输入Line(简化命令L)并确定。 选择“绘图”|“直线”命令。 单击“绘图”面板中的“直线”按钮。
14
3.3.3 绘制角平分构造线
【操作方法】 执行Xline(XL)命令，通过“二等分(B)”命令选项可以绘制角平分构造线。 【练习】绘制法兰盘的角平分构造线。 (1) 打开“法兰盘.dwg”素材图形，如图3-21所示。 (2) 执行Xline(XL)命令，根据系统提示“指定点或 [水平(H)/垂直(V)/角 度(A)/二等分(B)/偏移(O)]:”，输入B并确定，选择“二等分”选项。 (3) 根据系统提示“指定角的顶点:”，在法兰盘中点处捕捉角顶点。 (4) 根据系统提示“指定角的起点:”，在法兰盘水平直线与大圆的左方交 点处捕捉角起点。 (5) 根据系统提示“指定角的端点:”，在法兰盘垂直线与大圆的上方交点 处捕捉角端点，按Enter键结束命令，绘制出一条角平分构造线。 (6) 按Enter键重复执行“构造线”命令，输入B并确定，选择“二等分” 选项，然后依次在法兰盘中点、垂直直线与圆的上方交点、水平直线与圆的 右方交点处指定角的顶点、起点和端点，绘制另一条角平分构造线。
3
3.1.1点样式
【命令调用方式】 选择“格式”|“点样式”命令。 输入Ddptype命令并确定。
【操作方法】 执行点样式命令，打开“点样式”对话框。在该对话框中可以设置多种 不同的点样式，包括点的大小和形状，以满足用户绘图时的不同需要。对点 样式进行更改后，在绘图区中的点对象也将发生相应的变化。
【操作方法】 执行Xline(XL)命令，通过“水平(H)”或“垂直(V)”命令选项可以绘制水 平或垂直构造线。 【练习】水平和垂直构造线。 (1) 执行Xline(XL)命令，系统将提示“指定点或 [水平(H)/垂直(V)/角度 (A)/二等分(B)/偏移(O)]: ”，输入H或V并确定，然后选择“水平”或“垂直” 选项。 (2) 系统提示“指定通过点:”时，在绘图区中单击一点作为通过点。 (3) 按空格键结束命令。
6
3.1.4 绘制定数等分点
使用“定数等分”命令能够在某一图形上以等分数目创建点，可以被等 分的对象包括直线、圆、圆弧和多段线等。在定数等分点的过程中，用户可 以指定等分数目。
【命令调用方式】 输入Divide(简化命令DIV)并确定。 选择“绘图”|“点”|“定数等分”命令。
【操作方法】 在执行Divide命令创建定数等分点的过程中，系统提示“选择要定数等 分的对象:”时，用户须选择要等分的对象。选择完成后系统将提示“输入线 段数目或[块(B)]:”。此时输入等分的数目，然后按空格键结束操作。
16
3.4 绘制矩形
使用“矩形”命令可以通过单击鼠标指定两个对角点的方式绘制矩形， 也可以通过输入坐标指定两个对角点的方式绘制矩形。当矩形的两角点形成 的边长相同时，则生成正方形。
17
3.4.1 绘制直角矩形
【操作方法】 执行Rectang(REC)命令，可以通过直接单击鼠标确定矩形的两个对角点 ，绘制一个任意大小的直角矩形。也可以确定矩形的第一个角点后，通过“ 尺寸(D)”命令选项绘制指定大小的矩形，或是通过指定矩形另一个角点的坐 标绘制指定大小的矩形。
20
3.5 绘制圆
在默认状态下，圆形的绘制方式是先确定圆心，再确定半径。用户也可 以通过指定两点确定圆的直径或是通过三个点确定圆形等方式绘制圆形。
【命令调用方式】 选择“绘图”｜“圆”命令，然后选择其中的子命令。 单击“绘图”面板中的“圆”按钮。 输入Circle(C)命令并确定。
