地质罗盘仪 DQY-1使用说明

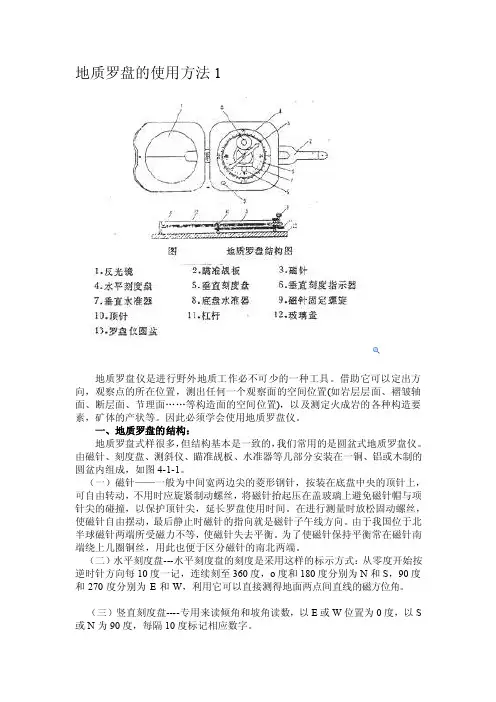

地质罗盘仪的使用方法[总结]
![地质罗盘仪的使用方法[总结]](https://img.taocdn.com/s3/m/32b96938ec630b1c59eef8c75fbfc77da2699739.png)
地质罗盘的使用方法1地质罗盘仪是进行野外地质工作必不可少的一种工具。
借助它可以定出方向，观察点的所在位置，测出任何一个观察面的空间位置(如岩层层面、褶皱轴面、断层面、节理面……等构造面的空间位置)，以及测定火成岩的各种构造要素，矿体的产状等。
因此必须学会使用地质罗盘仪。
一、地质罗盘的结构：地质罗盘式样很多，但结构基本是一致的，我们常用的是圆盆式地质罗盘仪。
由磁针、刻度盘、测斜仪、瞄准觇板、水准器等几部分安装在一铜、铝或木制的圆盆内组成，如图4-1-1。
（一）磁针——一般为中间宽两边尖的菱形钢针，按装在底盘中央的顶针上，可自由转动，不用时应旋紧制动螺丝，将磁针抬起压在盖玻璃上避免磁针帽与项针尖的碰撞，以保护顶针尖，延长罗盘使用时间。
在进行测量时放松固动螺丝，使磁针自由摆动，最后静止时磁针的指向就是磁针子午线方向。
由于我国位于北半球磁针两端所受磁力不等，使磁针失去平衡。
为了使磁针保持平衡常在磁针南端绕上几圈铜丝，用此也便于区分磁针的南北两端。
（二）水平刻度盘---水平刻度盘的刻度是采用这样的标示方式：从零度开始按逆时针方向每10度一记，连续刻至360度，o度和180度分别为N和S，90度和270度分别为E和W，利用它可以直接测得地面两点间直线的磁方位角。
（三）竖直刻度盘----专用来读倾角和坡角读数，以E或W位置为0度，以S 或N为90度，每隔10度标记相应数字。
（四）悬锥---是测斜器的重要组成部分，悬挂在磁针的轴下方，通过底盘处的觇板手可使悬锥转动，悬锥中央的尖端所指刻度即为倾角或坡角的度数。
（五）水准器---通常有两个，分别装在圆形玻璃管中，圆形水准器固定在底盘上，长形水准器固定在测斜仪上。
（六）瞄准器——包括接物和接目觇板，反光镜中间有细线，下部有透明小孔，使眼睛，细线，目的物三者成一线，作瞄准之用。
二、地质罗盘的使用方法在使用前必须进行磁偏角的校正。
因为地磁的南、北两极与地理上的南北两极位置不完全相符，即磁子午线与地理子午线不相重合，地球上任一点的磁北方向与该点的正北方向不一致，这两方向间的夹角叫磁偏角。
(完整版)地质罗盘仪DQY-1使用说明
型号：DQL-12型地质罗盘仪描述：长水准器角值：15＇±3＇/2mm圆水准器角值：30＇±5＇/2mm测角器读数误差：≤0.5°度盘格值：1°重量：0.24Kg尺寸：80×70×31（mm）适用：地质勘查，定位，测量岩层产状等。
地质罗盘的结构和使用方法地质罗盘仪是进行野外地质工作必不可少的一种工具。
借助它可以定出方向，观察点的所在位置，测出任何一个观察面的空间位置(如岩层层面、褶皱轴面、断层面、节理面……等构造面的空间位置)，以及测定火成岩的各种构造要素，矿体的产状等。
因此必须学会使用地质罗盘仪。
一、地质罗盘的结构：地质罗盘仪构造图1—反光镜；2—瞄准觇板3—磁针；4—水平刻度盘；5—垂直刻度盘；6—测斜指示针（或悬锤）；7—长方形水准器；8—圆形水准器；9—磁针制动器；10—顶针；11—杠杆；12—玻璃盖；13—罗盘底盘地质罗盘式样很多，但结构基本是一致的，我们常用的是圆盆式地质罗盘仪。
由磁针、刻度盘、测斜仪、瞄准觇板、水准器等几部分安装在一铜、铝或木制的圆盆内组成，如图：（一）磁针——一般为中间宽两边尖的菱形钢针，安装在底盘中央的顶针上，可自由转动，不用时应旋紧制动螺丝，将磁针抬起压在盖玻璃上避免磁针帽与项针尖的碰撞，以保护顶针尖，延长罗盘使用时间。
在进行测量时放松固动螺丝，使磁针自由摆动，最后静止时磁针的指向就是磁针子午线方向。
由于我国位于北半球磁针两端所受磁力不等，使磁针失去平衡。
为了使磁针保持平衡常在磁针南端绕上几圈铜丝，用此也便于区分磁针的南北两端。
（二）水平刻度盘---水平刻度盘的刻度是采用这样的标示方式：从零度开始按逆时针方向每10度一记，连续刻至360度，0度和180度分别为N和S，90度和270度分别为E和W，利用它可以直接测得地面两点间直线的磁方位角。
（三）竖直刻度盘----专用来读倾角和坡角读数，以E或W位置为0度，以S或N为90度，每隔10度标记相应数字。
地质罗盘的使用方法
（三）竖直刻度盘：专用来读倾角和坡角读数，以E或 W位置为0度，以S或N为90度，每隔10度标记相应数字。
玻璃盖 固定玻璃片的金属线
磁针制动器
北针
圆形水准器
制动杆杠
南针
长方形水准器 测斜指针
地质罗盘的结构
水平刻度盘
顶针 垂直刻度盘
（一）磁针：一般为中间宽两边尖的菱形钢针,安装在底盘 中央的顶针上，可自由转动，不用时应旋紧制动螺丝，将磁 针抬起压在盖玻璃上避免磁针帽与项针尖的碰撞，以保护顶 针尖，延长罗盘使用时间。在进行测量时放松固动螺丝，使 磁针自由摆动，最后静止时磁针的指向就是磁针子午线方向。 由于我国位于北半球磁针两端所受磁力不等，使磁针失去平 衡。为了使磁针保持平衡常在磁针南端绕上几圈铜丝，用此 也便于区分磁针的南北两端。
地质罗盘使用-2.岩层产状
岩层产状的记录方式： 例如,测量出某一岩层走向为3100，倾向为2200 ， 倾角350，则可记录为 1、NW3100／SW∠350 2、3100／SW∠350 3、2200∠350，推荐这种记录方式。
地质罗盘使用-2.岩层产状
野外测量岩层产状时需要在岩层露头测量,不能 在转石 滚石 上测量，因此要区分露头和滚石。区 别露头和滚石，主要是多观察和追索并要善于判断。
地质罗盘使用-1.目的物方位角测定
地质罗盘使用-2.岩层产状
走向：岩层面与水平面的交线,称走 向线，走向线两端所指的方向称走向；
产 倾向：垂直于走向线沿层面向下所引
地质罗盘怎么使用呢？
地质罗盘怎么使用呢？地质罗盘仪是进行野外地质工作必不可少的一种工具。
地质工作者用它确定方位、测量地形坡度、测量产状等等。
在开展地质工作之前，要进行罗盘的检查与校正。
这也是地质人员的基本功之一。
地质罗盘的检查（零件是否齐全、功能是否正常）（1）打开罗盘的上盖，松开磁针制动器，检查磁针的灵敏度。
操作方法为将罗盘放水平（即水准气泡居中），磁针经摆动后较快静止，并指向南或北方向。
（2）检查水准泡。
正常水准泡应小于玻璃上的小圆圈，以便准确判断气泡是否居中，若水准泡大于大于玻璃上圆圈时，精度不高，无水准泡时，则该罗盘无法使用。
（3）检查刻度环上的刻度是否对着方向盘上的N（北）方向。
如果没有对正，应旋转校正螺丝使其对正。
一般情况下，进行区域地质调查时，由于存在磁偏角，需要结合当地区域的磁偏角进行校正。
地质罗盘的矫正罗盘校正的方法是东偏多少度，则将刻度环顺时针旋转多少度；西偏多少度，则将刻度环逆时针旋转多少度。
若东偏5°，则将5°刻划线调至对准罗盘北端标记线即可，见图3红线所示。
校正前，0°位于照准点或长照准中心合页中心线的位置；校正后，0°已调离照准点或长照准中心合页中心线的位置。
如北京地区西偏5°50′，则将355°10′刻划线调至对准北端标记线即可。
经校正后磁偏角的罗盘可直接用于测量方位角。
地质罗盘的应用一、测量方位1.测量时放松制动螺丝，使对物觇板指向测物，即使罗盘北端对着目的物2.南端靠着自己，进行瞄准，使目的物，对物觇板小孔，盖玻璃上的细丝，对目觇板小孔等连在一直线上3.同时使底盘水准器水泡居中，待磁针静止时指北针所指度数即为所测目的物之方位角。
二、测产状岩层的空间位置决定于其产状要素，岩层产状要素包括岩层的走向、倾向和倾角。
岩层倾向测定测量时，将罗盘北端或接物觇板指向倾斜方向，罗盘南端紧靠着层面并转动罗盘，使底盘水准器水泡居中，读指北针所指刻度即为岩层的倾向。

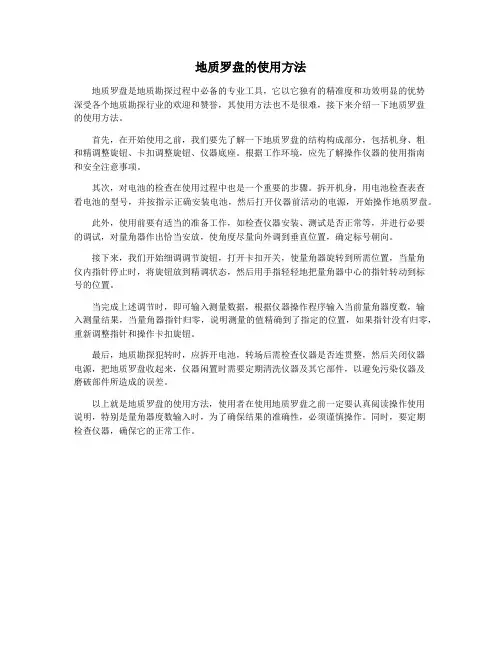

地质罗盘的使用方法
地质罗盘的使用方法
地质罗盘是地质勘探过程中必备的专业工具，它以它独有的精准度和功效明显的优势
深受各个地质勘探行业的欢迎和赞誉，其使用方法也不是很难，接下来介绍一下地质罗盘
的使用方法。
首先，在开始使用之前，我们要先了解一下地质罗盘的结构构成部分，包括机身、粗
和精调整旋钮、卡扣调整旋钮、仪器底座。
根据工作环境，应先了解操作仪器的使用指南
和安全注意事项。
其次，对电池的检查在使用过程中也是一个重要的步骤。
拆开机身，用电池检查表查
看电池的型号，并按指示正确安装电池，然后打开仪器前活动的电源，开始操作地质罗盘。
此外，使用前要有适当的准备工作，如检查仪器安装、测试是否正常等，并进行必要
的调试，对量角器作出恰当安放，使角度尽量向外调到垂直位置，确定标号朝向。
接下来，我们开始细调调节旋钮，打开卡扣开关，使量角器旋转到所需位置，当量角
仪内指针停止时，将旋钮放到精调状态，然后用手指轻轻地把量角器中心的指针转动到标
号的位置。
当完成上述调节时，即可输入测量数据，根据仪器操作程序输入当前量角器度数，输
入测量结果，当量角器指针归零，说明测量的值精确到了指定的位置，如果指针没有归零，重新调整指针和操作卡扣旋钮。
最后，地质勘探犯转时，应拆开电池，转场后需检查仪器是否连贯整，然后关闭仪器
电源，把地质罗盘收起来，仪器闲置时需要定期清洗仪器及其它部件，以避免污染仪器及
磨破部件所造成的误差。
以上就是地质罗盘的使用方法，使用者在使用地质罗盘之前一定要认真阅读操作使用
说明，特别是量角器度数输入时，为了确保结果的准确性，必须谨慎操作。
同时，要定期
检查仪器，确保它的正常工作。

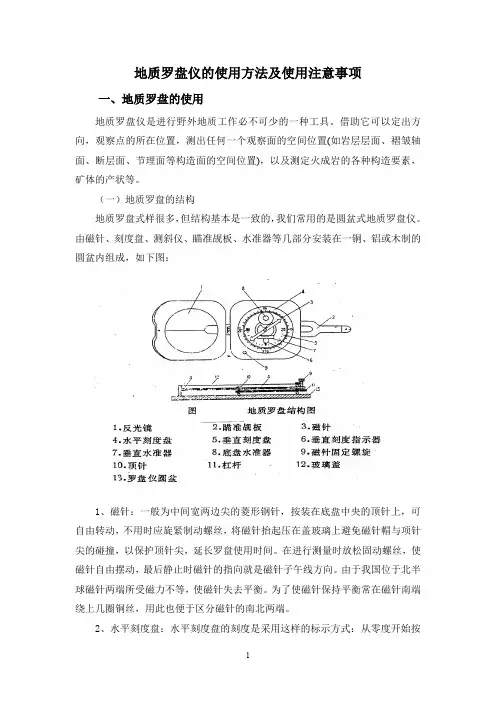

地质罗盘仪的使用方法及使用注意事项[1]
![地质罗盘仪的使用方法及使用注意事项[1]](https://img.taocdn.com/s3/m/4e0ffc91941ea76e59fa045a.png)
地质罗盘仪的使用方法及使用注意事项一、地质罗盘的使用地质罗盘仪是进行野外地质工作必不可少的一种工具。
借助它可以定出方向，观察点的所在位置，测出任何一个观察面的空间位置(如岩层层面、褶皱轴面、断层面、节理面等构造面的空间位置)，以及测定火成岩的各种构造要素，矿体的产状等。
（一）地质罗盘的结构地质罗盘式样很多，但结构基本是一致的，我们常用的是圆盆式地质罗盘仪。
由磁针、刻度盘、测斜仪、瞄准觇板、水准器等几部分安装在一铜、铝或木制的圆盆内组成，如下图：1、磁针：一般为中间宽两边尖的菱形钢针，按装在底盘中央的顶针上，可自由转动，不用时应旋紧制动螺丝，将磁针抬起压在盖玻璃上避免磁针帽与项针尖的碰撞，以保护顶针尖，延长罗盘使用时间。
在进行测量时放松固动螺丝，使磁针自由摆动，最后静止时磁针的指向就是磁针子午线方向。
由于我国位于北半球磁针两端所受磁力不等，使磁针失去平衡。
为了使磁针保持平衡常在磁针南端绕上几圈铜丝，用此也便于区分磁针的南北两端。
2、水平刻度盘：水平刻度盘的刻度是采用这样的标示方式：从零度开始按逆时针方向每10°一记，连续刻至360°，0°和180°分别为N和S，90°和270°分别为E和W，利用它可以直接测得地面两点间直线的磁方位角。
3、竖直刻度盘：专用来读倾角和坡角读数，以E或W位置为0°，以S或N 为90°，每隔10°标记相应数字。
4、悬锥：是测斜器的重要组成部分，悬挂在磁针的轴下方，通过底盘处的觇板手可使悬锥转动，悬锥中央的尖端所指刻度即为倾角或坡角的度数。
5、水准器：通常有两个，分别装在圆形玻璃管中，圆形水准器固定在底盘上，长形水准器固定在测斜仪上。
6、瞄准器：包括接物和接目觇板，反光镜中间有细线，下部有透明小孔，使眼睛，细线，目的物三者成一线，作瞄准之用。
（二）地质罗盘的使用方法在使用前必须进行磁偏角的校正。
地质罗盘使用方法
地质罗盘使用方法地质罗盘是地质勘探和导航中常用的仪器，用于测量和记录地理方位和地磁方位。
他是地质勘探中不可缺少的工具之一，可广泛应用于找矿勘查、地质调查、工程勘测等领域。
本文将介绍地质罗盘的使用方法。
一、地质罗盘的构成地质罗盘由面板、罗盘盘、刻度盘、渐变刻度圈、标度弹簧、放大手轮等部分组成。
面板上标有磁北方向刻度、三角形刻度、六角形刻度和四方刻度等。
二、地质罗盘的操作步骤1.校正地质罗盘：将地质罗盘放在平稳的水平表面上，然后用右手握住罗盘盘中干头的底部，置于上臂肘靠近身体。
握住干头的一侧旋转，直至罗盘盘中干头指向面板上的零度刻度位置，即为校正成功。
2.测量地理方位：将地质罗盘拿在手上，面板平放在手掌上。
用右手的拇指和食指夹住地质罗盘的盘干头，并将整个手臂竖直，使罗盘平放。
指北针在蓝色区域内表示，旋转罗盘盘直到指北针在蓝色区域内。
此时，罗盘盘上的刻度即为垂直方位读数。
3.测量地磁方位：将地质罗盘的罗盘盘向地下转动，让面板正好处于水平状态，并且与地磁力线方向相平行。
利用地质罗盘的指南针进行指向校正，旋转罗盘盘直到指北针与红、白交界线吻合。
此时的指南针读数即为地磁方位角。
三、地质罗盘的注意事项1.使用地质罗盘时，要注意避免与大型金属物体、强磁场和电流密集区域接触，以免干扰地质罗盘的准确测量。
2.使用地质罗盘时，要确保罗盘面板保持水平，可以通过校准和调整罗盘盘来保证准确性。
3.在测量时，应该保持身体安静，手持地质罗盘时避免腕部剧烈运动，以免对准确性产生干扰。
4.测量时，应该远离电子设备、手机等带有磁铁或电磁辐射物品，以减少测量误差。
四、地质罗盘的应用范围1.找矿勘查：地质罗盘可以用于找矿勘查中的导航定位、磁异常测量等工作。
通过地质罗盘可以准确测量矿石体的方位角和倾角。
2.地质调查：地质罗盘在地质调查中有广泛的应用。
可以用于测量断层、岩石构造和地层的方位和倾角等。
3.工程勘测：地质罗盘也可以应用到工程勘测领域，如测量建筑物、桥梁和道路的方位、倾角等。
地质罗盘的使用方法
8
（一）磁针：一般为中间宽两边尖的菱形钢针，安装在底
盘中央的顶针上，可自由转动，不用时应旋紧制动螺丝，将
磁针抬起压在盖玻璃上避免磁针帽与项针尖的碰撞，以保护
顶针尖，延长罗盘使用时间。在进行测量时放松固动螺丝，
使磁针自由摆动，最后静止时磁针的指向就是磁针子午线方
向。由于我国位于北半球磁针两端所受磁力不等，使磁针失
2）岩层倾向（实质是山体倾斜方向）是岩层面上 的倾斜线在水平面的投影所指方向。
3）倾角是岩层层面与水平面所夹的锐角(真倾角 是倾斜岩体的重心方向与水平面夹角）
2021/5/9
22
地质罗盘使用-2.岩层产状
tg =cos tg
2021/5/9
23
地质罗盘使用-2.岩层产状
2021/5/9
在野外通常使用地质罗盘来测量岩 层产状的三要素:
W位置为0度，以S或N为90度，每隔10度标记相应数字。
2021/5/9
9
（四）悬锥：是测斜器的重要组成部分，悬挂在磁针的轴 下方，通过底盘处的觇板手可使悬锥转动，悬锥中央的尖端 所指刻度即为倾角或坡角的度数。
（五）水准器：通常有两个，分别装在圆形玻璃管中，圆 形水准器固定在底盘上，长形水准器固定在测斜仪上。
倾角：岩层倾角是岩层层面与假想水平面间的最大
夹角，即真倾角，它是沿着岩层的真倾斜方向测量
得到的，沿其它方向所测得的倾角是视倾角。视倾
角恒小于真倾角，也就是说岩层层面上的真倾斜线
与水平面的夹角为真倾角，层面上视倾斜线与水平
面之夹角为视倾角。野外分辨层面之真倾斜方向甚
为重要它恒与走向垂直，此外可用小石于使之在层
面上滚动或滴水使之在层面上流动，此滚动或流动
202之1/5/9方向即为层面之真倾斜方向。
地质罗盘仪的使用方法及使用注意事项[1]
![地质罗盘仪的使用方法及使用注意事项[1]](https://img.taocdn.com/s3/m/2165a21ea8114431b90dd868.png)
地质罗盘仪的使用方法及使用注意事项一、地质罗盘的使用地质罗盘仪是进行野外地质工作必不可少的一种工具。
借助它可以定出方向，观察点的所在位置，测出任何一个观察面的空间位置(如岩层层面、褶皱轴面、断层面、节理面等构造面的空间位置)，以及测定火成岩的各种构造要素，矿体的产状等。
（一）地质罗盘的结构地质罗盘式样很多，但结构基本是一致的，我们常用的是圆盆式地质罗盘仪。
由磁针、刻度盘、测斜仪、瞄准觇板、水准器等几部分安装在一铜、铝或木制的圆盆内组成，如下图：1、磁针：一般为中间宽两边尖的菱形钢针，按装在底盘中央的顶针上，可自由转动，不用时应旋紧制动螺丝，将磁针抬起压在盖玻璃上避免磁针帽与项针尖的碰撞，以保护顶针尖，延长罗盘使用时间。
在进行测量时放松固动螺丝，使磁针自由摆动，最后静止时磁针的指向就是磁针子午线方向。
由于我国位于北半球磁针两端所受磁力不等，使磁针失去平衡。
为了使磁针保持平衡常在磁针南端绕上几圈铜丝，用此也便于区分磁针的南北两端。
2、水平刻度盘：水平刻度盘的刻度是采用这样的标示方式：从零度开始按逆时针方向每10°一记，连续刻至360°，0°和180°分别为N和S，90°和270°分别为E和W，利用它可以直接测得地面两点间直线的磁方位角。
3、竖直刻度盘：专用来读倾角和坡角读数，以E或W位置为0°，以S或N 为90°，每隔10°标记相应数字。
4、悬锥：是测斜器的重要组成部分，悬挂在磁针的轴下方，通过底盘处的觇板手可使悬锥转动，悬锥中央的尖端所指刻度即为倾角或坡角的度数。
5、水准器：通常有两个，分别装在圆形玻璃管中，圆形水准器固定在底盘上，长形水准器固定在测斜仪上。
6、瞄准器：包括接物和接目觇板，反光镜中间有细线，下部有透明小孔，使眼睛，细线，目的物三者成一线，作瞄准之用。
（二）地质罗盘的使用方法在使用前必须进行磁偏角的校正。
指南针使用说明
1.2.
指南针是中国古代四大发明之一，也是中国对世界文明发展的一项重大贡献。指南针是利用磁铁在地球磁场中的南北极极性而制成的一种指向仪器，磁石的这种特性，被古人利用来制成指南工具。最早出现的指南工具叫司南，战国时已普遍使用。它是利用天然磁石琢磨而成，样子像一只勺，重心位于底部正中，底盘光滑，四周刻二十四向，使用时把长勺放在底盘上，用手轻拨，使它转动，停下后长柄就指向南方。另外，指南车的发明进一步把这种仪器提升至更高的境界。
3.3.
反光镜的用法：手持平举指南针，使反光镜成45度角，通过镜子下面的缺口，将两端的照准和准星对准目标，在镜子上就可以看到指南针的指示和读数，如下图：
反光镜
反光镜在测磁偏角、坡度时很有用。还有一个附带的用途，通过反射光斑，发射求生、联络信号。
3.4.
DQY-1型指南针的基本结构
主要性能参数：
1.长水准器角值：15′±5′/2mm
六二式指南针
六五式指南针
专业指南针和普通指南针最大的区别在于有无防震措施，例如下图中六五式指南针图中画红圈的位置是用来折叠时抬起磁针防止震动损伤的：
指南针的防震
八〇式和更多国内外先进型号采用充液悬浮的方式同样可以防震，其次充液还有一个好处是指针可以很快静止，不会摆个不停，水平气泡也可以很方便的整合进去。
目标与所在点的距离＝目标的实际间隔×10/目标占距离估定器两尖端间的间隔的倍数
注：用距离估定器测定所在地目标距离的方法是简便的，但精度不高。
4.3.
用仪器上的速度时间表，在量取里程的同时，可测定行军所需要的时间或在规定时间内的行军速度、其方法如下：
地质罗盘的使用方法
地质罗盘的使用方法
地质罗盘是一种测量地球上方位角的仪器，通常用于野外地质调查和探矿工作。
下面我们将介绍地质罗盘的使用方法。
一、地质罗盘的构造
地质罗盘由两部分组成，底座和罗盘仪。
底座有一个旋转座和一个固定座。
罗盘仪由一个磁针和一个方位环组成。
磁针可以在方位环内自由旋转，方位环的刻度表示方向。
由于地球的磁场是不规则的，有些地方磁场强度不均匀，因此地质罗盘需要不定期校正。
1.将罗盘仪置于水平面上，使磁针能够自由旋转。
2.调整固定座，使罗盘仪对着地磁北极指向0度。
3.旋转底座，使罗盘仪也能旋转起来。
4.观察磁针是否在方位环上的0度刻度上，如果不在，就需要调整罗盘仪，直到磁针指向0度刻度。
1.固定底座，旋转方位环，使方位环上的刻度指向你所要测量的目标方向。
3.读取磁针所指示的角度，就是目标方向相对于地磁北极的方位角。
4.如果需要测量垂直方向的倾斜角度，可以调整罗盘仪，使磁针指向地面，然后读取方位环上的角度。
四、地质罗盘的注意事项
1.地质罗盘需要在水平面上使用，否则会影响测量精度。
2.地质罗盘需要经常校正，以确保测量的准确性。
3.在测量时，应与任何可能影响磁场的物体保持一定距离，例如铁器，电线等。
4.在开采矿物时，应将罗盘仪与强磁场隔离，以避免干扰。
5.在长时间不使用时，应将罗盘仪存放在干燥通风的地方，以防止磁针生锈或变形。
指南针使用说明
指南针使用说明目录1.指南针的原理和历史 (1)1.1.指南针的原理 (1)1.2.指南针的历史 (1)2.指南针的类型 (2)3.指南针的结构 (4)3.1.军用指南针的基本结构 (4)3.2.荧光点 (5)3.3.反光镜 (6)3.4.DQY-1型指南针的基本结构 (6)4.指南针的主要功能和使用方法 (7)4.1.测定方位 (7)4.2.测量距离 (8)4.3.行军时间及速度计算 (9)4.4.测定斜面的坡度（俯仰角度） (10)4.5.测量目标概略高度 (11)4.6.DQY-1型指南针主要功能 (11)5.应用：天线方位角的定位方法和下倾角测量 (12)5.1.规划选点中确定扇区天线的方位角 (12)5.2.优化中测量已安装天线的方位角 (12)5.3.天线下倾角的粗略测量 (13)6.应用：指南针与地图的配合使用 (13)6.1.利用指南针探知现在所在位置的步骤 (13)6.2.用指南针探知前进的方向 (14)7.指南针使用的注意事项 (14)8.附录：密位的概念 (15)1.指南针的原理和历史说明：指南针是民间的通常称呼，在军事上正式名称为指北针或军用指北针，在地质上使用的称为地质罗盘仪，本文通称指南针。
1.1.指南针的原理指南针是利用地球磁场作用来指示北方的，利用的是磁场同极性相斥、异极性相吸的原理，然后以北方为起始点，定其为零度，顺时针方向依序确定各方位角，可由此来指示方向。
定位上必须配合地图的运用来寻求相对位置才能明了自身所处之处。
注意指南针所指的北不是真北，而是磁北，这是因为地球南、北极和地磁南、北极不在一个位置上，而是有一个角度，这个角度叫磁偏角。
不同地点的磁偏角一般是不同的，同一地点的磁偏角也因时而变。
1.2.指南针的历史指南针是中国古代四大发明之一，也是中国对世界文明发展的一项重大贡献。
指南针是利用磁铁在地球磁场中的南北极极性而制成的一种指向仪器，磁石的这种特性，被古人利用来制成指南工具。
DQY-1型地质罗盘仪使用说明书
DQY-1型地质罗盘仪使用说明书DQY-1型地质罗盘仪使用说明书白色指针对着0度为北一、用途DQY-1型地质罗盘仪主要用途可供：1测产状：包括走向、倾向、倾角；2地形草测：包括定方位(即交会定点)，测坡角，定水平；3测垂直角。
二、主要性能1磁针阻尼时间(磁针偏转90°至停留在原位置上的时间)为30-60秒。
2读数误差：a磁针转动前后所指示之度数误差不大于°；b磁针在0-180°、90-270°处由于偏心所引起误差不大于°；c测角器的读数误差不大于°3水准器灵敏度：a长水准器为15′±3′/2mmb圆水准器为30′±5′/2mm4仪器外形尺寸(长×宽×高)为85×73×35毫米3。
5仪器重量不超过。
三、原理、结构1原理：本仪器是利用一个磁性物体(即磁针)具有指明磁子午线的一定方向的特性，配合刻度环的读数，可以确定目标相对于磁子午线的方向。
根据两个选定的测点(或已知的测点)，可以测出另一个未知目标的位置。
2结构(参考结构简图)仪器由上盖6与外壳13通过联接合页8构成仪器主体。
上盖内装有反光镜7，可使目标映入镜中。
外壳13的外部装有长照准器1，配合小照准器5，可瞄准目标。
外壳内装有刻度盘2和磁针3，可以直接读出目标的方位值，圆水准器10可以指示仪器的水平位置。
长水准器4和指示盘11供测量坡角用，可以在方向盘12的倾角刻度上直接读数。
开关9为磁针制动机构，在外壳的外面备有磁偏角调整轴。
该仪器具有结构紧凑、体积小、携带方便、精度可靠、性能稳定等特点。
四、使用方法(一)测产状(包括走向、倾向、倾角)1测走向：走向即岩脉在水平上投影的方向。
将仪器上盖(6)打开到极限位置，调好本地区的磁偏角，将仪器两个长边靠在岩层的特征面(具有代表性的面)，保持圆水泡居中，则读磁针北极所指示的度数，即为岩层的走向。
地质罗盘的使用方法
地源热泵系统工程技术规范
地质罗盘使用-2.岩层产状
走向：因为走向是代表一条直线的方向，它可 以两边延伸，指南针或指北针所读数正是该直 线之两端延伸方向，如NE30度与SW210度均可代 表该岩层之走向。
倾向：假若测量底面时读指北针受障碍时，则用 罗盘南端紧靠岩层底面，读指南针亦可。
地源热泵系统工程技术规范
测量走向:使罗盘的长边（即 南北边）紧贴层面，将罗盘放平， 水准泡居中，读指北针所示的方位 角，就是岩层的走向。
测量倾向:将罗盘的短边紧贴 层面，水准泡居中，读指北针所示 的方位角，就是岩层的倾向。
测倾角时:需将罗盘横着竖起 来，使长边与岩层的走向垂直，紧 贴层面，待倾斜器上的水准泡居中 后，读悬锤所示的角度，即为倾角。
2）岩层倾向（实质是山体倾斜方向）是岩层面上 的倾斜线在水平面的投影所指方向。
3）倾角是岩层层面与水平面所夹的锐角(真倾角 是倾斜岩体的重心方向与水平面夹角）
地源热泵系统工程技术规范
地质罗盘使用-2.岩层产状
tg =cos tg
地源热泵系统工程技术规范
地质罗盘使用-2.岩层产状
在野外通常使用地质罗盘来测量岩 层产状的三要素:
测量岩层面的产状时，如果岩层凹凸不平，可 把记录本平放在岩层上当作层面以便进行测量。
地源热泵系统工程技术规范
地质罗盘使用-3.坡度测量
地源热泵系统工程技术规范
螺丝
短瞄准器 玻璃孔
反光镜
短瞄准器：用于瞄准目标之用； 反光镜：用于瞄准目标之用； 玻璃孔：测坡度时瞄准目标物之 用； 螺丝：用于固定短瞄准器之用。
地质罗盘的结构
地源热泵系统工程技术规范
合页链接螺丝
螺丝
磁偏角调节螺丝
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
型号：DQL-12型地质罗盘仪
描述：长水准器角值：15＇±3＇/2mm
圆水准器角值：30＇±5＇/2mm
测角器读数误差：≤0.5°
度盘格值：1°
重量：0.24Kg
尺寸：80×70×31（mm）
适用：地质勘查，定位，测量岩层产状等。
地质罗盘的结构和使用方法
地质罗盘仪是进行野外地质工作必不可少的一种工具。
借助它可以定出方向，观察点的所在位置，测出任何一个观察面的空间位置(如岩层层面、褶皱轴面、断层面、节理面……等构造面的空间位置)，以及测定火成岩的各种构造要素，矿体的产状等。
因此必须学会使用地质罗盘仪。
一、地质罗盘的结构：
地质罗盘仪构造图
1—反光镜；2—瞄准觇板3—磁针；4—水平刻度盘；5—垂直刻度盘；6—测斜指示针（或悬锤）；7—长方形水准器；8—圆形水准器；9—磁针制动器；10—顶针；11—杠杆；12—玻璃盖；13—罗盘底盘
地质罗盘式样很多，但结构基本是一致的，我们常用的是圆盆式地质罗盘仪。
由磁针、刻度盘、测斜仪、瞄准觇板、水准器等几部分安装在一铜、铝或木制的圆盆内组成，如图：
（一）磁针——一般为中间宽两边尖的菱形钢针，安装在底盘中央的顶针上，可自由转动，不用时应旋紧制动螺丝，将磁针抬起压在盖玻璃上避免磁针帽与项针尖的碰撞，以保护顶针尖，延长罗盘使用时间。
在进行测量时放松固动螺丝，使磁针自由摆动，最后静止时磁针的指向就是磁针子午线方向。
由于我国位于北半球磁针两端所受磁力不等，使磁针失去平衡。
为了使磁针保持平衡常在磁针南端绕上几圈铜丝，用此也便于区分磁针的南北两端。
（二）水平刻度盘---水平刻度盘的刻度是采用这样的标示方式：从零度开始
按逆时针方向每10度一记，连续刻至360度，0度和180度分别为N和S，90度和270度分别为E和W，利用它可以直接测得地面两点间直线的磁方位角。
（三）竖直刻度盘----专用来读倾角和坡角读数，以E或W位置为0度，以S或N为90度，每隔10度标记相应数字。
（四）悬锥---是测斜器的重要组成部分，悬挂在磁针的轴下方，通过底盘处的觇板手可使悬锥转动，悬锥中央的尖端所指刻度即为倾角或坡角的度数。
（五）水准器---通常有两个，分别装在圆形玻璃管中，圆形水准器固定在底盘上，长形水准器固定在测斜仪上。
（六）瞄准器——包括接物和接目觇板，反光镜中间有细线，下部有透明小孔，使眼睛，细线，目的物三者成一线，作瞄准之用。
二、地质罗盘的使用方法
（一）在使用前必须进行磁偏角的校正
因为地磁的南、北两极与地理上的南北两极位置不完全相符，即磁子午线与地理子午线不相重合，地球上任一点的磁北方向与该点的正北方向不一致，这两方向间的夹角叫磁偏角。
地球上某点磁针北端偏于正北方向的东边叫做东偏，偏于西边称西偏。
东偏为(+)西偏为(-)。
地球上各地的磁偏角都按期计算，公布以备查用。
若某点的磁偏角已知，则一测线的磁方位角A磁和正北方位角A的关系为A等于A磁加减磁偏角，即正北方位角A=A磁±磁偏角。
应用这一原理可进行磁偏角的校正，校正时可旋动罗盘的刻度螺旋，使水平刻度盘向左或向右转动，(磁偏角东偏则向右，西偏则向左)，使罗盘底盘南北刻度线与水平刻度盘0--180度连线间夹角等于磁偏角。
经校正后
测量时的读数就为真方位角。
（二）地形草测(包括定方位、测坡角、定水平线)
1、定方位：
目标所处的方向和位置。
定方位也叫交会定点。
①当目标在视线(水平线)上方时的测量方法。
右手握紧仪器，上盖背面向着观察者，手臂贴紧身体，以减少抖动，左手调整长照准器和反光镜，转动身体，使目标、长照准尖的像同时映入反光镜，并为镜线所平分，保持圆水泡居中，则读磁针北极所指示的度数，即为该目标所处的方向。
按照同样的方法，在另一测点对该目标进行测量，这样两个测点对同一目标进行的测量得出两线沿着测出的度数，相交于目标，就得出目标的位置。
②当目标在视线(水平线)下方时的测量方法。
右手紧握仪器，反光镜在观察者的对面，手臂同样贴紧身体，以减少抖动。
左手调整长照准器和上盖，转动身体，使目标、照准尖同时映入反光镜的椭圆孔中，并为镜线所平分，保持圆水泡居中，则读磁针北极所指示的度数，即为该目标所处的方向。
按照同样的方法，在另一测点对该目标进行测量。
这样从两个测点对该目标进行测量，得出两线沿着测出的度数，相交于目标，就得出目标的位置。
2、测坡角：
目标到观察者与水平面的夹角。
右手握住仪器外壳和底盘，长照准器在观察者的一方，将仪器平面垂直于水平面，长水泡居下方。
左手调整上盖和长照准器，使目标、照准尖的孔同时为反光镜椭圆孔刻线所平分。
然后右手中指调整手把，从反光镜中观察长水泡居中，
此时指示盘在方向盘上所指示的度数，即为该目标的坡角。
如果测某一坡面的坡角，则只需把上盖打开到极限位置，将仪器侧边直接放在该坡面上，调整长水泡居中，读出角度，即为该坡面的坡角。
(与测产状中的倾角相同。
)。
3、定水平线：
把长照准器扳至与盒面成一平面，上盖扳至90°，而照准尖竖直，平行上盖，将指示器对准“0”，则通过照准尖上的视孔和反光镜椭圆孔的视线，即为水平线。
(三)测物体的垂直角
把上盖扳到极限位置，用仪器侧面贴紧物体(如钻杠)具有代表性的平面，然后调长水泡居中，此时指示器的读数，即为该物体的垂直角。
※（四）岩层产状要素的测量
（五）注意事项
1磁针和顶针、玛瑙轴承是仪器最主要的零件，应小心保护，保持干净，以免影响磁针的灵敏度。
不用时，应将仪器关牢。
仪器关上后，通过开关和拨杆的动作将磁针自动抬起，使顶针与玛瑙轴承脱离，以免磨坏顶针。
2所有合页不要轻易拆卸，以免松动而影响精度。
3仪器尽量避免高温暴晒，以免水泡漏气失灵。
4合页转动部分应经常点些钟表油以免干磨而折断。
5长时期不使用时，应放在通风、干燥地方，以免发霉。
