10T电动葫芦安装方案要点
10吨门式起重机安装

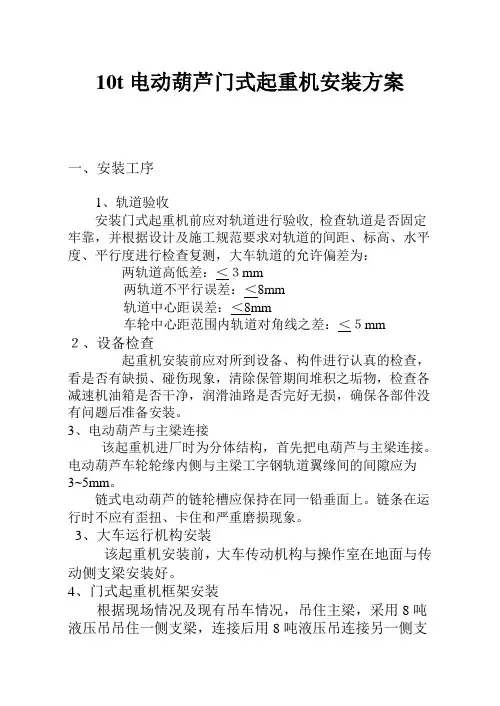

10t电动葫芦门式起重机安装方案一、安装工序1、轨道验收安装门式起重机前应对轨道进行验收, 检查轨道是否固定牢靠，并根据设计及施工规范要求对轨道的间距、标高、水平度、平行度进行检查复测，大车轨道的允许偏差为：两轨道高低差：＜３mm两轨道不平行误差：＜8mm轨道中心距误差：＜8mm车轮中心距范围内轨道对角线之差：＜５mm２、设备检查起重机安装前应对所到设备、构件进行认真的检查，看是否有缺损、碰伤现象，清除保管期间堆积之垢物，检查各减速机油箱是否干净，润滑油路是否完好无损，确保各部件没有问题后准备安装。
3、电动葫芦与主梁连接该起重机进厂时为分体结构，首先把电葫芦与主梁连接。
电动葫芦车轮轮缘内侧与主梁工字钢轨道翼缘间的间隙应为3~5mm。
链式电动葫芦的链轮槽应保持在同一铅垂面上。
链条在运行时不应有歪扭、卡住和严重磨损现象。
3、大车运行机构安装该起重机安装前，大车传动机构与操作室在地面与传动侧支梁安装好。
4、门式起重机框架安装根据现场情况及现有吊车情况，吊住主梁，采用8吨液压吊吊住一侧支梁，连接后用8吨液压吊连接另一侧支梁。
（主粱+电葫芦约6吨，吊车回转半径为6m，起升高度为9m，经查25吨液压吊车性能表，回转半径6m，起升高度9m，能吊12.2吨。
完全可以选用此吊车。
）该起重机组装后允许偏差要求如下：起重机跨度：±8mm。
起重机跨度的相对差：±8mm。
主梁上拱度F：＋0.4F、—0.1F悬臂端上翘度F0：＋0.4F、—0.1F主梁旁弯度f≤15mm。
5、其它附件安装主梁、电葫芦就位后进行梯子，栏杆，电缆滑架、车挡，极限开关等零部件安装。
6、加油起重机机械设备安装完毕后检查各润滑点及油路是否完整,然后将各减速机油箱清洗干净,注入机油,油量应与油尺的刻度相符。
无油尺时润滑油应以能盖住大齿轮最低齿的齿高为准。
所用机油及润滑油的牌号应与设计相符。
二、试车验收通用门式起重机安装后，应即装上夹轨器，并进行试验；试验时，夹轨器应符合下列要求：1、夹轨器各节点应转动灵活；夹钳、连杆、弹簧螺杆和闸瓦不应有裂纹和变形。
电动葫芦安装方案
电动葫芦安装方案电动葫芦是一种在吊运和运输重物时使用的电力设备，它通过电动机的驱动，能够提供稳定的起升和移动功能。
在安装电动葫芦时，需要注意以下方面：1. 安装位置选择电动葫芦的安装位置应根据实际使用需求和场地条件来确定。
安装位置应保证葫芦的运动空间充足，并且不会对其他设备和人员产生安全隐患。
此外，还要考虑到葫芦的电源和操控装置的布置位置，以方便操作和维护。
2. 安装基础电动葫芦的安装需要一个稳固的基础来支撑其重量和工作负荷。
基础可以采用混凝土地基或者钢结构梁柱等方式进行建造。
基础的尺寸和强度应根据葫芦的额定起重量和使用频率来确定，并且需要符合相关的安全标准和规范。
3. 电源供应电动葫芦需要接入电源供应才能正常工作。
在安装过程中，需要确保电源线路符合国家电气安全标准，并且与葫芦的电机接线正确无误。
电源的额定电压和频率应与电动葫芦的要求相匹配，并且需要有稳定的供电能力，以免影响葫芦的起升和运动效果。
4. 吊装设备在安装电动葫芦时，需要使用吊装设备来将其安装到预定位置。
吊装设备可以选择起重机、吊车或者手动起重工具等。
在使用吊装设备时，要确保操作人员熟悉吊装工艺和安全操作规范，以避免发生意外事故。
5. 连接和调试安装完成后，需要对电动葫芦进行连接和调试。
这包括连接电源线路、操控装置和信号线等，以及调试各个部件的工作状态和运动性能。
调试过程中，要注意观察葫芦的起升和运动是否正常，以及是否有异常噪音或振动等。
如果发现问题，应及时进行排除和修复。
6. 安全防护安装电动葫芦时，要确保周围环境和设备的安全防护措施齐全。
例如，安装防撞柱、防护栏杆和安全门等设施，以防止意外碰撞或人员误入作业区域。
此外，还要设置警示标识和警示灯等，以提醒人员注意安全。
7. 培训和使用安装完成后，要对操作人员进行相关培训，以使其熟悉电动葫芦的使用方法和安全注意事项。
培训内容可以包括葫芦的结构和工作原理、操作方法、维护保养和故障处理等。
电葫芦安装方案
电葫芦安装方案引言电葫芦是一种用于吊装重物的设备，广泛应用于工业和建筑行业。
本文档将介绍电葫芦安装的步骤和注意事项，以确保安装过程顺利进行，并有效保证设备的使用安全。
安装步骤以下是电葫芦安装的步骤：1.确定安装位置：在安装之前，需要选择一个合适的位置来安装电葫芦。
安装位置应具备强大的承载能力，并且离操作区域足够近，以确保操作人员能够方便地控制设备。
2.准备工作：在安装之前，需要准备所需的工具和材料。
这些包括螺丝刀、扳手、支撑梁等工具，以及螺丝、螺母和垫片等材料。
3.安装上梁：根据电葫芦的重量和规格，选择合适的上梁，并使用螺丝固定在安装位置上。
确保上梁安装牢固，能够承受电葫芦和所吊载物的重量。
4.安装电葫芦：将电葫芦安装在上梁上，使用螺丝和螺母将其固定。
在固定螺丝时，要确保其紧固度适中，既能保持牢固，又不会损坏设备。
5.连接电源和控制装置：将电葫芦的电源线连接到合适的电源插座，并将控制装置与电葫芦连接。
在连接电源和控制装置时，务必遵守电器安全操作规程，确保安全可靠。
6.测试运行：在完成安装后，进行测试运行以确保电葫芦正常工作。
通过按下控制装置上的按钮，观察电葫芦的运行状态是否符合预期。
如果发现异常，应及时排除故障。
安装注意事项在进行电葫芦的安装过程中，需要注意以下事项：1.遵守安全规程：在操作过程中，始终要遵守安全操作规程。
佩戴合适的个人防护装备，确保安全带固定牢靠，在工作高处时使用脚手架等防护设备。
2.合理分配重量：在安装电葫芦之前，要确保上梁和支撑结构能够承受所吊载物的重量。
必要时，可以咨询专业工程师以确保安装的结构强度满足要求。
3.检查设备完整性：在安装之前，仔细检查电葫芦和配件的完整性。
确保没有损坏或缺失的零件，以免影响设备的安装和使用效果。
4.正确接线：在连接电源和控制装置时，务必确保接线正确。
不正确的接线可能导致设备故障、电击等危险情况。
5.定期检查和维护：在安装完成后，定期检查电葫芦和相关设备的工作状态，以及电线和控制线的连接是否牢固。
电动葫芦起重机安装方案
电动葫芦起重机安装方案
1.1、起重机轨道安装
1、矩形垫板在混凝土行车梁上安装轨道：
（1）垫板应平整，与轨道底面接触紧密，面积应大于60%，局部间隙不应大于1mm。
（2）垫板与混凝土行车梁的间隙大于25mm，应用混凝土或水泥砂浆填实；小于25mm，应用开口型垫铁垫实。
垫铁不应超过3块，宽度应与桥形垫板相同，长度应使其一边伸出桥形垫板外约10mm并焊牢固。
（3）固定轨道、矩形垫板的螺栓，其螺母下应加弹簧垫圈或用双螺母。
螺栓应拧紧。
（4）轨道重合度、轨距。
倾斜度等的允许偏差如下表：
轨道重合度、轨距、倾斜度等的允许偏差
1.2、电动葫芦的安装
1、钢丝绳式电动葫芦的轮槽必须保持铅垂状态，钢丝绳在运行时不得有歪扭、卡住或严重的磨损现象。
2、电磁圆盘制动器组装后，制动盘在花键轴上应灵活移动，不应卡住或过紧。
电磁铁与圆盘的间隙应均匀一致。
3、电动葫芦车轮的凸缘内侧与工字钢轨道翼缘的间隙应符合设备技术文件的要求。
若没有，可参考下表：
电动葫芦车轮的凸缘内侧与工字钢轨道翼缘的间隙参考值。
电动葫芦安装施工方案
电动葫芦安装施工方案1. 引言本文档旨在提供一份关于电动葫芦安装施工的详细方案。
电动葫芦的正确安装是确保设备正常运行和安全使用的重要步骤。
本方案将涵盖安装前的准备工作、安装步骤和注意事项。
2. 准备工作在安装电动葫芦之前，需要进行一些准备工作，包括以下几个方面：- 检查提供的电动葫芦设备是否完好并配备所需的部件。
- 确定安装位置，并检查该位置是否符合设备的要求，如支撑能力、安全距离等。
- 准备所需的工具和设备，包括电动工具、螺丝刀、支架等。
3. 安装步骤3.1 施工准备- 在安装位置周围设置警示标志，确保施工现场的安全。
- 根据设备要求，确保安装位置的距离和高度符合要求。
3.2 安装电动葫芦1. 将电动葫芦的主体安装在固定支架上，并使用螺丝刀紧固螺丝。
2. 连接电动葫芦的电源线，确保接线正确且稳固。
3.3 调试和测试1. 打开电源，确认电动葫芦的电源是否正常。
2. 测试各个控制按钮和开关，确保其功能正常。
3. 进行负载测试，将负载悬挂在电动葫芦上，测试其承载能力和运行稳定性。
4. 注意事项在进行电动葫芦安装施工时，需要注意以下几个事项：- 严格按照设备使用说明和安装手册进行操作。
- 确保安装位置的支撑能力并符合要求。
- 在安装过程中，保持施工现场的清洁整齐，避免障碍物和杂物干扰。
- 尽量避免安装过程中的意外碰撞和损坏。
5. 总结通过本文档的指导，您可以按照一定的安装步骤和注意事项来安装电动葫芦。
请务必严格遵守安装手册和相关要求，确保安装过程的安全和顺利进行。
如有任何疑问或需要进一步的指导，请随时咨询相关专业人员。
电动葫芦安装施工方案
电动葫芦安装施工方案
电动葫芦的安装施工方案如下：
1. 确定安装位置：根据电动葫芦的使用需求和工作环境，选择一个稳固的位置进行安装，并确保安装位置能够承受电动葫芦的重量和工作负荷。
2. 安装梁：根据电动葫芦的承重要求和安装位置的具体情况，选择适当的梁材料和尺寸，并使用螺栓固定在安装位置上。
3. 安装电动葫芦：将电动葫芦的固定支架和滑轮组件固定在安装好的梁上，使用螺栓或焊接进行固定。
确保葫芦的安装平稳可靠，不会出现晃动或脱落的情况。
4. 连接电源：根据电动葫芦的电源要求，将电源线连接到配电箱或电源插座。
在连接过程中，要确保电源线没有磨损或损坏，并正确连接到电动葫芦的电源接口。
5. 调试测试：在安装完成后，在没有负载的情况下，对电动葫芦进行空载测试，确保其正常运转，各项功能正常。
如果有需要，还可以对电动葫芦进行荷载测试，以验证其在工作负荷下的性能。
6. 安全标识：在安装位置附近设置相应的安全标识，如警示标志、使用说明和安全操作规程等，提醒操作人员注意安全事项，并防止非授权人员靠近和使用电动葫芦。
7. 培训操作人员：对使用电动葫芦的操作人员进行培训，包括安全操作规程、注意事项和故障排除等，确保操作人员能够正确操作和维护电动葫芦。
以上是电动葫芦的安装施工方案，根据具体情况可能会有些差异，需要根据实际情况进行调整和执行。
在进行安装施工时，应严格按照相关标准和安全规范进行操作，确保施工质量和安全性。
电动葫芦起重机安装施工方案
电动葫芦门式起重机安装施工方案编制:张甜甜审核：刘元贵批准：郭洪民日期：2019年07月山东国新起重机械有限公司工程概况施工组织人员安排施工负责人：丁安磊电气安装维修工：郭建机械安装维修工：泥南南电焊气割工：郭峰管理员：刘元贵安全员：郭洪民质检员: 徐学军机具设备统计施工前预备工作1.组织人员，持证上岗，拟定施工方案。
2.施工小组成立后，施工技术负责人必须对施工队进行技术交底。
3.施工前进行安全教育，贯彻国家“预防为主，安全第一”的方针。
4.施工队进行施工前，必须全面检查所带工具是否齐全。
5.对施工工地的土建情况进行全面勘察；对起重机安装情况进行图纸会审；对施工中可能会出现的问题，提前采取防范措施。
6.进入施工现场人员，必须配备安全帽等安全用具。
7.开箱检查设备运至施工现场，在施工前要开箱检查，按装箱单对所有货物逐一清点，核查货物的数量、质量和损坏、缺失情况。
8.基础复查起重机桂东在安装前，要对安装起重机桂东的混凝土梁或钢结构制梁进行基础复查。
轨道、车档安装1.首先确定轨道梁中心线位置，然后和轨道跨度进行比较。
如果两者一样，那么螺栓孔中心线就是轨道的实际中心线；如果两者存在偏差，就要综合考虑轨道的中心位置，尽量使偏差均匀分布在轨道中心线的两侧，以便螺栓的安装和夹轨板的固定。
2.轨道安装完毕应达到以下要求：a、轨道实际中心线对吊车梁中心线位置偏差不应超过10毫米。
b、轨道实际中心线对安装基准线的位置偏差不应超过3毫米；龙门式起重机和装卸桥的轨道不应超过5毫米。
c、轨距偏差:轨道的水平偏差和接头尺寸要求应符合有关国家标准。
d、螺栓连接要有防松动装置，禁止使用过长螺栓。
3.车档及挡板、安全尺的安装a、测定吊车梁上联结车档的螺栓孔的位置。
b、同一跨度内两条平行轨道上的车档与吊车缓冲器的接触面应在同一平面上。
c、安全尺的安装必须保证在起重机上的行程开关能和安全尺接触。
d、安全尺的长度应大于起重机的额定速度下自动断电后制动距离。
10T电动葫芦安装方案.
目录一、工程概况 (1)1.1 工程特点 (1)1.2 编制依据 (1)二、施工部署 (2)2.1 施工前准备 (2)2.2 人员组织 (2)2.3 施工工具及要求 (2)三、安装方法 (3)3.1安装平面布置图 (3)3.2 受力分析 (5)3.3 安装步骤 (9)3.4 安装过程 (10)3.5 试车与验收 (11)四、安全控制措施 (12)4.1 安全技术措施 (12)4.2 安全注意事项 (13)4.3 事故应急措施 (17)4.4 文明施工措施 (17)一、工程概况1.1 工程特点华润电力海丰电厂1000MW级超超临界燃煤发电机组工程，煤仓间煤斗由于安装高度高，重量重，难度大，且吊装现场煤斗只能从8/B列,1/9轴和1/10间安装就位，考虑以上因素，现将在主厂房煤仓间8/B布设两台10T电动葫芦，用于煤斗钢结构安装。
电动葫芦轨道设计及电动葫芦安装由专业安装队伍河南大重起重机械有限公司负责完成，电动葫芦轨道安装位于2/10列41.15米层，向外悬挑10米。
单台电动葫芦主要参数如下：单台电动葫芦主要参数如下：(1) 电动葫芦工作级别：M4(2) 额定起重量：10t；(3) 起升高度：37 m；(4) 运行速度：20m/min(5) 起升速度：7m/min；为保证安装作业的安全顺利进行，编制本安装方案，本次安装任务由专业安装队伍负责施工。
1.2 编制依据(1) 《起重机械安全规程》GB6067-85(2) 《工程建设安装工程起重施工规范》HG20201-2000(3) 《建筑钢结构焊接规程》(JGJ81-2002)(4) 《施工现场临时用电安全规范》(JGJ46-2011)(5)《火电施工质量检验及评定标准》(DL/T 5210.2-2009)(6)《钢结构设计规范》(GB50017—2003)(7)《简明施工计算手册》(第二版)中国建筑工业出版社(8) 《电气装置安装工程施工及验收规范》GBJ232-82(9) 《起重机械试验规范和程序》GB5905-86(10) 《电力建设安全健康与环境管理规定》2003-168号(11) 施工组织总设计(12) 电动葫芦图纸及使用说明书二、施工部署2.1 施工前准备(1) 施工场地事先进行硬化处理，场地开阔，没有与安装施工相干涉的障碍物，吊车工作区域地基坚实可靠。
10t行车吊吊装方案
一、工程概况：行车额定起重能力为10T，而定子重13T，现在利用行车吊装，但行车只能吊10T，为了安全起见，采用两个10T手拉葫芦吊装，减少动负荷。
二、负荷的计算：按规范行车的动负荷试验是额定负荷的1.1倍，即：10T×1.1=11T，也就是说行车梁可以吊11T。
若用手动葫芦吊装，动负荷就可以勿略不计。
因此用手动葫芦比电动葫芦多吊：1-0.15T（两个手拉葫芦的重量） = 0.85T10T电动葫芦本体的重量为 1.098T，若把电动葫芦开到一端,中间的负荷则减少1.098T，加上小车的重量0.055T，共1.153T。
所以用两个手动葫芦在行车梁上吊装的可吊重量为:11+0.85+1.153T= 13.003T发电机定子的重量：拆掉发电机定子的包装箱、底板后重量为13T（制造厂提供的）。
手拉葫芦的安全系数：(20-13)/13 =7/13=0.538行车大车轮的受力：静负荷试验时行车要吊12.5T ,每端比额定负荷增加1.25T，用以上方法吊装的负荷比额定负荷增加：(1.098+0.15)/2 T=1.248/2 T=0.624T根据以上分折，用以上方法吊装安全。
三、吊装方法：1、把小车开到没有驾驶室的端头；2、挂好两个10T手拉葫芦；3、拆掉包装箱和发电机定子的底板；4、两个手拉葫芦要均匀起吊；5、当吊到距离地面100㎜时检查各方面的情况，没有异常时再起吊；6、手拉葫芦起重高度不够高时，用横纵各4根枕木搭成井字形平台，把发电机定子放在上面，调整后再吊。
7、为保证行车百分百不变形，吊装时须将挂葫芦处的两个点受力转换成整个面受力，方法是在挂葫芦的钢丝绳下面加垫三根2米长的≥Φ65的无缝钢管。
四、主要资源计划：人员计划：总指挥（1人）：起重工（4人）：钳工2人，电工1人；2、机具计划：10T手拉葫芦2台，10T卸扣4个，φ18钢丝绳40m，φ18夹头8个。
五、安全技术措施：1、高空作业要系好安全带；2、进入现场要戴好安全帽，系好帽带；3、统一指挥，统一口令，作业人员服从调动；4、现场不准抽烟；5、捆扎的钢丝绳每根受力要均匀，发电机定子要吊在吊耳上；6、抬重物，两人要平起平放，腰部要挺直。
电葫芦安装方案
电葫芦安装方案1. 概述电葫芦是一种常用的起重设备，广泛应用于工业生产、仓储物流等领域。
本文将介绍电葫芦的安装方案，包括选址要求、安装步骤和注意事项。
2. 选址要求在选择电葫芦的安装位置时，需要考虑以下因素：•承重能力：选址地点要能够承受电葫芦的承重要求，包括货物的重量和起重高度。
•空间要求：选址地点应具备足够的空间容纳电葫芦和作业区域。
•结构安全：选址地点要考虑建筑物的结构安全性，确保地面和天花板能够承受安装电葫芦的重量。
3. 安装步骤步骤一：准备工作1.根据选址要求找到合适的安装位置，并进行测量和标记。
2.确保安装地点符合安全要求，没有障碍物和危险因素。
3.检查电葫芦和相关配件的完整性和质量。
步骤二：安装电葫芦1.将电葫芦固定在安装位置上。
使用螺栓和螺母将电葫芦和支架固定在地面或天花板上。
2.根据电葫芦的安装说明书连接电源线和控制线。
确保连接牢固且接线正确。
3.配置操纵按钮和控制器。
将操纵按钮和控制器固定在合适的位置上，并连接到电葫芦。
4.连接起重链条或钢丝绳。
根据电葫芦的类型和要求，连接起重链条或钢丝绳到负载钩上。
步骤三：测试和调试1.执行安全检查。
确保电葫芦和相关设备的安装牢固，电源线和控制线连接正确，并进行基本的功能测试。
2.进行负载测试。
根据电葫芦的额定工作负荷，测试起重链条或钢丝绳的承载能力。
3.进行运行测试。
测试电葫芦的正常运行、升起和降落等动作是否准确可靠。
4. 注意事项在安装过程中，需要注意以下事项：•遵循电葫芦的安装说明书，按照正确的步骤进行安装。
•确保安装地点符合安全规范，并且能够满足电葫芦的工作要求。
•确保所有连接和固定部件牢固可靠，以避免事故和设备损坏。
•定期维护和检查电葫芦，确保其正常运行和安全使用。
•在操作电葫芦时，必须遵守相关安全操作规程，确保人员和设备的安全。
5. 结论通过本文的介绍，我们了解了电葫芦的安装方案。
正确安装电葫芦对于保证起重作业的顺利进行和人员的安全至关重要。
电动葫芦安装方案
电动葫芦安装方案电动葫芦是一种常用的起重设备，它通过电动机驱动，可以轻松地完成货物的起升和搬运工作。
安装电动葫芦需要注意一系列的步骤和要点，下面我将从以下几个方面介绍电动葫芦的安装方案。
第一，安装前的准备在安装电动葫芦之前，首先要进行相关的准备工作。
首先，需要确认安装电动葫芦的位置，明确起重高度和起重量，并且确保设备能够正常运行的空间。
其次，要对安装地点进行检查，确保地面平坦，承重能力足够，并且没有其他杂物堆放。
最后，要对所需要的工具和材料进行准备，确保安装过程中能够顺利进行。
第二，安装电动葫芦主体安装电动葫芦的主体包括电动机、起重机构和控制系统等部分。
首先，需要将电动机安装在适当的位置，与起重机构相连。
确保电动机固定稳定，并且与起重机构的传动部分相匹配。
接下来，安装起重机构，包括吊钩、钢丝绳和滑轮等部分。
确保起重机构能够顺利运行，并且能够满足相关的起重要求。
最后，安装控制系统，并且与电动机和起重机构进行连接，确保能够远程或者本地进行控制。
第三，安装电动葫芦配件在安装电动葫芦的过程中，还需要安装一些附属的配件。
首先，需要安装电源线，并且与控制系统进行连接。
确保电动葫芦能够正常供电，并且能够根据需要进行操作。
其次，安装安全保护装置，如限位器、断电器等。
这些装置可以保障电动葫芦的安全运行，并且在超过额定载荷或者发生其他突发情况时进行报警或者停机处理。
最后，安装悬挂装置或者固定装置，确保电动葫芦能够牢固地悬挂或者固定在起吊物体上。
第四，调试和测试在安装完成后，需要进行电动葫芦的调试和测试工作。
首先，进行负载测试，即使无载荷条件下，运行各项操作，并观察是否有异常情况。
其次，进行运行测试，即在正常负载条件下对电动葫芦进行操作和运行，检查其性能是否符合相关要求。
最后，进行安全测试，即对安全装置进行测试，确保其能够正常工作，并且满足相关的安全要求。
综上所述，电动葫芦的安装方案主要包括准备工作、主体安装、配件安装和测试等步骤。
电动葫芦安装施工方案
电动葫芦安装施工方案一、前言电动葫芦是一种可以用来提升和移动重物的设备，广泛应用于工业、建筑等领域。
正确的安装施工方案对于保证电动葫芦的正常工作和安全使用至关重要。
本文将介绍电动葫芦的安装施工方案，帮助您更好地了解如何正确安装电动葫芦。
二、安装前准备在进行电动葫芦安装施工前，需要进行以下准备工作：1.确认安装位置：选择一个结实、平整的地面安装电动葫芦，确保安装位置没有障碍物。
2.准备所需工具：安装电动葫芦需要使用扳手、螺丝刀等工具，确保工具齐全。
3.核对配件：检查所需安装配件是否齐全，确保没有遗漏。
三、安装步骤1. 安装主梁1.将主梁按照说明书的要求放置在安装位置上。
2.使用螺丝将主梁固定在地面上，确保主梁牢固稳定。
2. 安装钢丝绳1.将钢丝绳按照说明书的要求穿过主梁上的滑轮。
2.固定钢丝绳的末端，确保钢丝绳不会松动。
3. 安装电动机1.将电动机安装在主梁上，同时连接好电源线。
2.调整电动机的位置，使其与钢丝绳垂直，确保工作正常。
4. 安装控制器1.将控制器固定在合适的位置，连接好电动机和控制器的线缆。
2.测试控制器是否可以正常控制电动葫芦的升降。
四、安装调试安装完电动葫芦后，需要进行调试以确保其正常运行。
具体步骤如下：1.检查电动葫芦的所有部件是否安装正确，螺丝是否拧紧。
2.通电测试：接好电源后，测试电动葫芦的升降功能，确保电动葫芦可以正常操作。
3.载荷测试：通过提升一定重量的载荷，测试电动葫芦的工作性能和安全性。
4.运行平稳性检查：检查电动葫芦的升降过程中是否平稳无异常。
五、安全注意事项在安装电动葫芦时，需要特别注意以下安全事项：1.操作前应认真阅读安装说明书，严格按照说明书的要求进行安装。
2.在安装过程中，需要确保电动葫芦处于停电状态，以免发生意外。
3.调试过程中，应注意远离升降装置下方，避免发生意外伤害。
4.在测试时，应以小载荷逐步增加测试，避免因超载导致电动葫芦损坏。
结语正确的安装施工对于电动葫芦的正常工作和安全使用至关重要。
电动葫芦的安装方法有哪些
电动葫芦的安装方法有哪些电动葫芦是一种用于物体起重和搬运的机械设备。
它由电动机、齿轮传动、起重机构和控制系统等部件组成。
安装电动葫芦需要按照一定的步骤进行操作。
下面将详细介绍电动葫芦的安装方法。
1. 准备工作在安装电动葫芦之前，需要进行一些准备工作。
首先，要检查电动葫芦的主要部件是否完好并具备安装条件。
其次，要了解电动葫芦的工作原理和安装要求，遵循相关安全规范。
最后，准备好所需的工具和辅助设备。
2. 安装底座安装底座是电动葫芦安装的第一步。
首先，要找到适合安装的位置，确保底座能够承受电动葫芦的重量。
然后，将底座固定在地面上，使用螺栓或焊接等方式进行固定。
在固定底座时，要注意底座的水平度和垂直度，确保底座的稳定性。
3. 安装电动机和齿轮传动安装电动葫芦的下一步是安装电动机和齿轮传动。
首先，要将电动机固定在底座上，使用螺栓或焊接等方式进行固定。
然后，将齿轮传动装置连接到电动机和起重机构之间，确保齿轮传动装置能够正确地传输电动机的动力。
4. 安装起重机构安装起重机构是电动葫芦安装的关键步骤。
起重机构通常由滑轮组、钢丝绳和吊钩等部件组成。
首先，要将滑轮组安装在合适的位置，确保滑轮组能够顺利地运转。
然后，将钢丝绳绕在滑轮组上，注意钢丝绳的绕法和松紧度。
最后，将吊钩装在钢丝绳的末端，确保吊钩能够牢固地固定物体。
5. 安装控制系统安装控制系统是电动葫芦安装的最后一步。
控制系统通常由控制盒、按钮开关、电缆和电源等组成。
首先，要将控制盒固定在合适的位置，确保操作人员能够方便地操作控制盒。
然后，将按钮开关连接到控制盒上，确保按钮开关能够正常工作。
最后，将电缆连接到电动葫芦和电源之间，确保电缆的安全可靠。
6. 安装调试安装电动葫芦之后，需要进行调试工作。
首先，要检查电动葫芦的各个部件是否安装正确并能够运转正常。
然后，要进行试运转，测试电动葫芦的起重能力和控制性能。
如果发现问题，需要及时调整和修复，直到电动葫芦能够正常工作。
电动葫芦安装方案
以我给的标题写文档，最低1503字，要求以Markdown文本格式输出，不要带图片，标题为：电动葫芦安装方案# 电动葫芦安装方案## 1. 简介本文档提供了电动葫芦的安装方案。
电动葫芦是一种用电力驱动的起重设备，广泛应用于工厂、仓库等场所的货物提升和悬挂操作。
安装电动葫芦需要注意一些关键步骤和安全事项。
## 2. 准备工作在安装电动葫芦之前，需要进行一些准备工作。
具体步骤如下：1. 确定安装位置：根据需要使用电动葫芦的实际情况，选择一个合适的位置进行安装。
确保安装位置具有足够的空间和承重能力。
2. 检查电源：确保安装位置附近有稳定的电源供应，并进行必要的电源检查。
3. 完善保护措施：在安装位置周围设置相应的警示标志，确保安全区域不受干扰。
如果需要，在安装位置周围设置围栏或其他物理屏障。
## 3. 安装步骤安装电动葫芦需要按照以下步骤进行操作：1. 检查包装：在安装前，检查电动葫芦的包装是否完好，并检查是否有损坏或缺少零件。
2. 拆解葫芦主体：根据电动葫芦的具体型号和说明书，按照要求拆解葫芦主体。
3. 安装葫芦主体：根据安装位置和要求，将拆解的葫芦主体安装到安装位置上。
确保安装牢固，并根据需要进行固定。
4. 连接电源：将电动葫芦的电源线连接到附近的稳定电源插座。
5. 连接控制装置：根据电动葫芦的具体情况，连接相应的控制装置，如遥控器、开关等。
## 4. 安全事项在安装电动葫芦的过程中，需要注意一些安全事项：1. 人员安全：在安装过程中，确保工作区域内没有其他人员，以避免发生意外伤害。
2. 使用工具：安装过程中应使用适当的工具，并按照要求正确使用。
3. 承重能力：在选择安装位置时，要确保安装位置具有足够的承重能力，以支撑电动葫芦的重量。
4. 固定葫芦主体：安装葫芦主体时，要确保固定牢固，以避免葫芦主体松动或下坠。
5. 电源安全：连接电源时，确保电源线符合安全标准，并正确接地，以防止漏电或其他电源问题。
10t门式起重机安装方案
10t门式起重机安装技术措施设计：审核：批准：水电七局水工机械厂2008年6月1、起重机安装的技术含义及任务范围起重机的安装，就是将从起重机制造厂运到起重机使用现场的起重机的结构、机构、电气设备及控制装置、安全装置及供电设备等各部分，按照起重机的总结构图和安装图装配起来，使起重机立于固定场地装在其工作场地上（固定式起重机）或安装在其运行轨道上（有轨运行式起重机）或安装在其工作场地上（无轨运行式起重机），达到安装规范及技术要求，并通过调试、试运转、移交验收。
起重设备安装工程从设备开箱起，至设备安装完毕，经试运行合格，办理工程验收为止。
2、起重机安装的准备2.1 对要求安装的起重机的性能、参数、构造及动作原理必须清楚。
2.2 对安装现场条件必须详细检查。
如对起重机地面轨道基础、吊车梁和安装预埋件等的平面位置、标高、跨度和表面的平面度、直线度、平行度等应检查是否符合设计要求和安装要求。
2.3 对运到的起重机进行开箱检查。
2.4 经制订了切实可行的吊装施工方案，并对有关人员进行了技术交底，对通过桥式起重机、壁上起重机、治金起重机等，要检查起重机最外轮廓与建筑物之间的最小安全距离是否符合规范中如表1的数值规定。
2.5 对起重机轨道和车挡，要在安装起重机前先进行详细检查，看是否符合JBJ31—96《起重设备安装工程施工及验收规范》（需带资料）第三章的规定，如误差超过规定，应予以调整使之合格后再进行安装起重机。
2.6 对在安装现场装配的联轴器、制动器，应检查是否符合JBJ31-96中第2.0.2和2.0.3条规定。
3、起重机的安装3.1 电动葫芦式起重机的安装特点该起重机是一种轻型门式起重机，它的起重量为10吨，跨度是20米，起重机自重，体积较其它门式起重机轻小得多。
它的主要结构有大车运行机构，下横梁，支腿，主梁，小车，电器等几大部分组成。
大车运行机构安装在下横梁上成一体，小车就是电动葫芦，安装在主梁的工字钢上，在工字钢上运行。
深井泵房电动葫芦安装施工方案
锦屏一级水电站机电设备安装工程合同编号: JPIC-200810深井泵房电动葫芦轨道施工措施批准：审核：编制：水电十四局有限公司锦屏一级电站机电安装项目部二零一二年三月七日一、概述 (3)二、施工依据 (3)三、施工方案 (3)1、轨道的安装 (3)1.1材料的验收及上道工序的检验 (3)1.2安装轨道 (4)2、电动葫芦的安装 (5)2.1设备进场验收 (5)2.2电动葫芦吊装前的检测 (5)2.3电动葫芦的吊装 (5)2.4电动葫芦的安装调节 (6)3、试车 (6)3.1无负荷试验 (6)3.2静负荷试验 (7)3.3动负荷试验 (7)四、资源投入 (7)1、施工人员配置 (7)2、施工设备配置 (7)3、施工材料准备 (8)五、维修保养 (8)六、质量控制 (9)七、安全文明施工及环境保护措施 (9)深井泵房电动葫芦安装施工措施一、概述根据投标文件，锦屏一级水电站深井泵房安装一台起重量为10t的电动葫芦。
安装电动葫芦之前，必须安装好电动葫芦轨道，在投标文件中，葫芦轨道的预埋螺栓由土建承包人安装完成，共有27组预埋螺栓，每组间距800mm，每组的对称跨距为240mm。
该轨道采用40a型的工字钢，电动葫芦和葫芦轨道均为厂家供货。
电动葫芦轨道共安装两节，分别为9.5m （0.642.2t）和10.5m（0.709.8t）。
葫芦自重为2.5t,起吊高度为15m，运行速度不超过10m/min，起吊速度不超过8m/min。
二、施工依据1、图纸《深井泵房电动葫芦轨道安装布置图》CD66 SG-51-10(15) ～(16)；2、工程建设安装工程起重施工规范HG20201-2000；3、起重设备安装工程施工及验收规范GB 50278-2010；4、钢结构工程施工及验收规范GBJ204-83；5、相关的会议纪要和文件。
三、施工方案1、轨道的安装1.1材料的验收及上道工序的检验在安装轨道之前，先检查轨道的外形尺寸是否符合设计要求和材质证明书和出厂合格证是否符合要求，预埋螺栓是否符合图纸要求，螺栓的丝扣是否有所磨损、若有损坏需处理直至能装配螺母。
电动葫芦施工安装方案
电动葫芦施工安装方案电动葫芦是一种用于物体起重和悬吊的设备，它可以提高施工效率，并减少人力劳动的强度。
在施工安装电动葫芦时，需要考虑多方面的因素，比如环境、安全、操作等。
以下是一个电动葫芦施工安装方案的详细步骤：一、前期准备1.根据施工需要，选择适当的电动葫芦型号和额定起重量。
根据需求确定起重高度和起重范围。
2.购买所需的电动葫芦设备和其他配件，确保其质量符合标准，并有相关的产品证书和合格证明。
4.根据实际施工现场，制定施工方案，并进行必要的测量和规划。
二、施工现场准备1.清理施工现场，确保施工区域整洁。
清除地面上的障碍物，确保电动葫芦的正常运行和安全操作。
2.安装好电源插座，并确保供应电源稳定和可靠。
3.安装吊点，根据实际情况选择合适的吊点位置。
吊点应该是结实和稳定的，能够承受工作时的重量和压力。
三、电动葫芦安装1.根据电动葫芦的安装步骤，依次安装吊钩、电机和控制箱等部件。
确保每个部件安装牢固、紧固，并且接口连接正确。
2.进行电源线路的连接，确保电动葫芦和电源插座之间的电气连接合理、可靠，并符合相关安全规范。
3.进行设备的调试和试运行，检查电动葫芦的各项功能是否正常，如提升、下降、行走等。
同时还需要测试紧急停机开关和限位开关的有效性。
4.将电动葫芦安装在预先准备的吊点上，并进行固定。
确保电动葫芦在工作过程中保持水平和稳定。
四、安全措施1.施工前，必须进行安全培训和操作规范的讲解，确保每个施工人员理解和掌握相关的安全知识。
2.在施工现场设置警示标志，提醒人员注意安全，并指示禁止入内的区域。
3.每位施工人员必须佩戴符合标准的安全帽、安全鞋等个人防护设备。
4.在电动葫芦上设置紧急停机开关和限位开关，确保在紧急情况下能够及时停机和避免超重。
5.严禁超载使用电动葫芦，避免因超荷而引发事故。
五、施工结束1.施工结束后，进行设备的检查和维护。
清理电动葫芦表面的灰尘和污垢，确保设备干净。
2.做好施工记录，包括施工过程中的问题和解决办法等。
10T电动葫芦安装方案要点
目录一、工程概况 (1)1.1 工程特点 (1)1.2 编制依据 (1)二、施工部署 (2)2.1 施工前准备 (2)2.2 人员组织 (2)2.3 施工工具及要求 (2)三、安装方法 (3)3.1安装平面布置图 (3)3.2 受力分析 (5)3.3 安装步骤 (9)3.4 安装过程 (10)3.5 试车与验收 (11)四、安全控制措施 (12)4.1 安全技术措施 (12)4.2 安全注意事项 (13)4.3 事故应急措施 (17)4.4 文明施工措施 (17)一、工程概况1.1 工程特点华润电力海丰电厂1000MW级超超临界燃煤发电机组工程，煤仓间煤斗由于安装高度高，重量重，难度大，且吊装现场煤斗只能从8/B列,1/9轴和1/10间安装就位，考虑以上因素，现将在主厂房煤仓间8/B布设两台10T电动葫芦，用于煤斗钢结构安装。
电动葫芦轨道设计及电动葫芦安装由专业安装队伍河南大重起重机械有限公司负责完成，电动葫芦轨道安装位于2/10列41.15米层，向外悬挑10米。
单台电动葫芦主要参数如下：单台电动葫芦主要参数如下：(1) 电动葫芦工作级别：M4(2) 额定起重量：10t；(3) 起升高度：37 m；(4) 运行速度：20m/min(5) 起升速度：7m/min；为保证安装作业的安全顺利进行，编制本安装方案，本次安装任务由专业安装队伍负责施工。
1.2 编制依据(1) 《起重机械安全规程》GB6067-85(2) 《工程建设安装工程起重施工规范》HG20201-2000(3) 《建筑钢结构焊接规程》(JGJ81-2002)(4) 《施工现场临时用电安全规范》(JGJ46-2011)(5)《火电施工质量检验及评定标准》(DL/T 5210.2-2009)(6)《钢结构设计规范》(GB50017—2003)(7)《简明施工计算手册》(第二版)中国建筑工业出版社(8) 《电气装置安装工程施工及验收规范》GBJ232-82(9) 《起重机械试验规范和程序》GB5905-86(10) 《电力建设安全健康与环境管理规定》2003-168号(11) 施工组织总设计(12) 电动葫芦图纸及使用说明书二、施工部署2.1 施工前准备(1) 施工场地事先进行硬化处理，场地开阔，没有与安装施工相干涉的障碍物，吊车工作区域地基坚实可靠。
