一，概念。
走线架的类型有很多，常见的是u型钢走线架，机房走线架，铝合金走线架，网格桥架，镀锌走线架这几种。
二，种类与应用。
（1）外走线架（热镀锌）。
外走线架。
适用于室外。
其走线架一般用角钢、扁钢、多孔U型钢组合加工后再表面热镀锌。
机房（室内）走线架根据要求可以选择铝合金走线架或钢走线架。
（2）钢走线架。
一般分扁钢走线架和多孔U型钢走线架，扁钢走线架一适合在基站及较小机房使用（属于比较早期的产品，用钢量大比较重）。
多孔U型钢走线架分标准的和轻型U-II型的两种。
U-II型走线架适合在基站及小机房使用（可代替扁钢走线架使用），一般厚度1.5mm、2mm；标准多孔U型钢走线架适合在大中小型不同机房使用，材料厚度2mm，另外2.5mm、3mm厚度可定制。
结构美观、安装扩容方便、吊挂方式灵活。
（3）基站走线架：要求成本低，安装简便，承重在每米100KG以上，可选用LP-ZXJ-L-LBG系列；LP-ZXJ-L-LD系列；LP-ZXJ-L-34H系列；LP-ZJX-L-32K系列；以上系列的走线架可在无线基站及线缆不多的小机房适用。
（4）铝合金走线架铝合金走线架是机房专门用来走线的设备，广泛应用于中国电信、中国联通、中国网通、中国移动的机房基站的建设。
铝合金走线架作为现代通信机房中通信设备必不可少的辅助设备，它不但具有支撑全部线缆重量、提供布线以及为设备提供顶部固定支点的功能，而且兼具美化机房的作用。
铝合金走线架，根据信息产业部的要求，设计为全开放式裸架，可以吊顶走线、沿墙走线及立式架走线。
承重效果好，且美观方便，利于日后维护检测检修。
（6）机房走线架：大机房或中心机房，要求走线架坚固美观，性价比高。
可选用LP-ZXJ-L-KX系列；LP-ZXJ-L-DX系列；LP-ZXJ-L-50D系列；根据走线架承载线缆的数量选择合适的走线架组合。
铝合金走线架技术要求
走线架技术规范书第一部分机房走线架技术规范1.产品技术特性及规范DX系列产品主要技术指标及要求优质工程铝合金材料的屈服强度：>153N承重量：额定负荷200㎏/m吊挂间距m,搁条间距333mm,最大承重300kg/m;走线架与材料屈服极限之比,安全系数为;要求走线架主要承重的铝合金型材具有重量轻、强度高、耐腐蚀性强的特点;走线架其他金工件材料选用优质钢板剪切开料,吊杆选用高强度的A3螺纹钢Φ12-16㎜,为了保证吊杆的强度和走线架的承重力,采用局部螺纹型;走线架零件表面的涂覆层的镀锌和喷塑;走线架选用正规企业生产,符合国家标准的紧固件;走线架所有的材料及零部件、紧固件需检验合格后才使用; 对承重的铝合金型材,需抽样检测承重量;包装、标志、储存、运输符合GB3873-83的规定;走线槽架的安装设计能满足8度抗震要求;抗震措施吊装走线架是用M8×55㎜膨胀螺栓的,采用捶打螺栓入水泥梁、柱、墙孔的紧定方式,保证膨胀螺栓在紧固后能在梁板、墙柱中紧密地连固;产品规格水平走线架高度45mm,宽度可选走线梯规格：水平走线架有200mm、300mm、400mm、500mm、600mm、800mm、1000mm等,垂直走线梯有300mm、400mm、500mm、600mm、800mm等;2.产品的结构要求●采用悬挂式安装方式,由直径为12-16mm的吊杆群和支架把走线架分层次悬挂装固在机房的楼顶板下和连固在墙壁上;节省地面空间,也可选择用地面支架支撑式,走线架主要承重横梁应采用专门设计的优质工程铝合金型材,表面光亮氧化涂复,材料质硬、重量轻、承重量大,通用灵活;●所有金属结构件应采用表面电镀或镀后喷漆、喷塑的工艺,防腐性强;●走线架吊杆装置应为可调式,能上下、前后、左右方向调整;。
通信机房走线桥架的建设规范与实例培训
➢ 南京（11 个市辖区），淮安（除楚州外的 3 个市辖区）抗震设防烈度为 7 度，不属于非抗震设防区； ➢ 机房桥架的设计仅仅依据《电信机房铁架安装设计标准》是不够的，桥架的加固还应该参照《电信
设备安装抗震设计规范》和《钢制电缆桥架工程设计规范》。 ➢ 《电信机房铁架安装设计标准》主要内容：
3050mm。 • 铁架的各相关构件之间应通过连接件牢固连接，使之成为一个整体，并应与建筑物地面、承重
墙、楼顶板及房柱加固。
• 列架与机房侧房柱（或承重墙）每档必须加固一次。
10
桥架的设计规范
• 每机列的上梁、连固铁和列柜（或立柱）三者间必须加固。 • 列柜（头、尾柜）、支撑架或立柱应与地面加固。未装机机列应在空列两端和中间
桥架接头处采用铜编 织带连接，以保证桥 架接地可靠、良好。
9
桥架端部与墙体之间用角 钢连接加固，框架协议内 叫作“向墙支撑”，规格
与桥架宽度相关。
桥架的设计规范
电信机房桥架工程设计主要遵循两个规范
➢ 中华人民共和国通信行业标准《电信机房铁架安装设计标准》（YD/T 5026-2005） ➢ 中华人民共和国通信行业标准《电信设备安装抗震设计规范》（YD5059-2005）
的高度相关。
6
桥架种类、配件及安装方式－龙门支撑
对地龙门支撑
对架顶龙门支撑
框架协议中对地龙门支撑称 作“3米以内大龙门架”， 对架顶龙门支撑称作“1米
以内小龙门架”。
7
桥架种类、配件及安装方式－垂直走线架的安装
机房墙壁常见安装方式
竖井内安装方式
框架协议中Hale Waihona Puke 成品 组件，一般开列向墙加固。

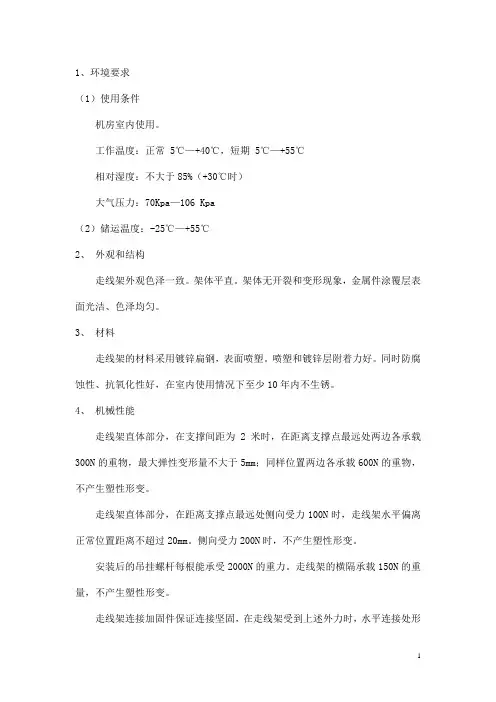

走线架技术资料
1、环境要求（1）使用条件机房室内使用。
工作温度：正常 5℃—+40℃，短期 5℃—+55℃相对湿度：不大于85%（+30℃时）大气压力：70Kpa—106 Kpa（2）储运温度：-25℃—+55℃2、外观和结构走线架外观色泽一致。
架体平直。
架体无开裂和变形现象，金属件涂覆层表面光洁、色泽均匀。
3、材料走线架的材料采用镀锌扁钢，表面喷塑。
喷塑和镀锌层附着力好。
同时防腐蚀性、抗氧化性好，在室内使用情况下至少10年内不生锈。
4、机械性能走线架直体部分，在支撑间距为2米时，在距离支撑点最远处两边各承载300N的重物，最大弹性变形量不大于5mm；同样位置两边各承载600N的重物，不产生塑性形变。
走线架直体部分，在距离支撑点最远处侧向受力100N时，走线架水平偏离正常位置距离不超过20mm。
侧向受力200N时，不产生塑性形变。
安装后的吊挂螺杆每根能承受2000N的重力。
走线架的横隔承载150N的重量，不产生塑性形变。
走线架连接加固件保证连接坚固，在走线架受到上述外力时，水平连接处形变不超过1度，垂直连接处形变不超过3度。
材料规格：走线架长度每根一般为3米,吊挂螺杆直径在φ14～16mm。
走线架使用扁钢的规格(下限)如下：5、包装包装合格的产品能承受GB/T3873-1983中“A.10公路运输”的试验要求，试验结果后，达到产品完整，产品表面及零部件没有机械损伤的要求。
6、安装及其他要求（1）单根走线架长度一般不大于3米，吊挂或地撑之间距离一般1.5～2米。
要求连接板之间连接稳固，走线架接地线与连接板接地良好。
（2）走线架安装时通过连接件与建筑物主要受力构件连接成一个整体。
（3）走线架可分期安装，但以满足工程近期需要为前提。
对于规模较小的机房，走线架宜一次装齐。
（4）地震设计烈度为6度及6度以上的机房，走线架安装采取抗震加固措施。
（5）走线架安装在机列上方时，走线架宽度不超过机列宽度。
（6）列走线架两端分别搭在列架两侧的连固铁上，并与列架上梁加固。

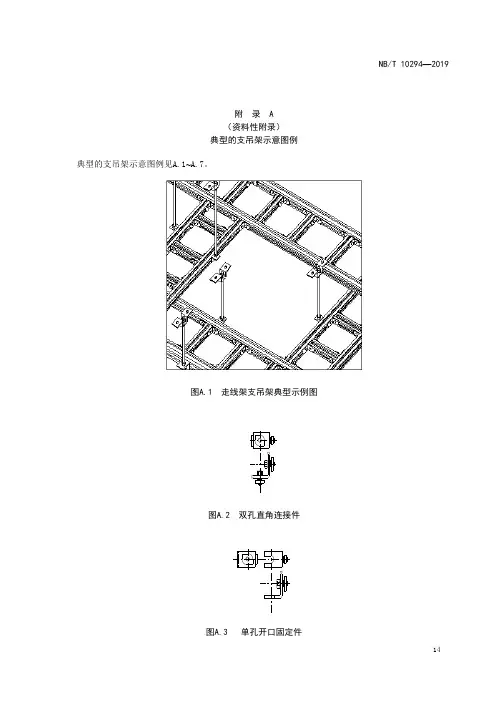

机房典型支吊架、走线架典型图例、不同环境使用推荐表
附录 A
（资料性附录）
典型的支吊架示意图例
典型的支吊架示意图例见A.1~A.7。
图A.1 走线架支吊架典型示例图
图A.2 双孔直角连接件
图A.3 单孔开口固定件
图A.4 三孔直角连接件
图A.5 通丝顶部吊挂
图A.6 通丝吊杆托架
图A.7 铝材顶部固定件
附录 B
（资料性附录）
走线架典型图例
走线架典型示例图见图B.1~B.3。
图B.1 铝合金走线架典型示例图
图B.2 槽钢走线架典型示例图
图B.3 网格走线架典型示例图
附录 C
（资料性附录）
走线架不同环境使用推荐表
走线架在不同环境下使用和适用性选择，推荐参照表C.1。
表C.1 走线架不同环境使用推荐表。
机房机柜理线、走线技巧及布线规范
一，打标签工具：理线夹，理线架，桥架固定器，线卡，扎带，胶布，水晶头及线处理设备一套。
尤其重要：标签纸。
基本方法：1、能用理线工具的，不要用手。
2、水晶头跟网线接驳口，必须无缝。
3、能用线卡的，不要用扎带。
4、标签要打好。
5、标签要打好。
6、标签要打好。
二、走线技巧机柜走线，怎么走得好，很大部分都在机柜结构设计阶段就已经决定好了。
一般机柜的走线，有如下技巧：1、使用走线架。
机柜走线架说白了就是有N个齿的1U或者1SU的钣金件，齿的长度有长有短，取决于网络设备的大小和使用线缆的转弯半径。
2、使用线桥。
所谓的线桥就是在机柜中凸出的像个小桥似的半径成型结构，。
可以理解为机柜板子上凸出的可以扎线的地方吧。
一般线桥会出现在如下几个地方：机柜的分舱隔板，立柱，安装设备面板的方孔条等地方。
3、使用绕线盘。
这个和走线架同理，一般用于通讯设备的光纤整理上。
4、灵活运用进（走）线筒。
所谓的进（走）线筒，是指在不同分舱中需要走线时，分舱隔板上的走线的地方。
一般进（走）线筒出现在两个需要相互隔绝的舱，如设备舱与电池舱之间。
5、使用扎带和标签。
这个上面在基本方法里面也提到了，很重要，扎带使用简易灵活，而标签则使得走线后容易辨识，减少维护的难度。
我们来看下机房理线及标签工艺：三、机房内布线规范同一IDC，同一规格机架，布线方式应总体一致，方便日常运维。
核心网络设备，内网接入设备，管理网接入设备等不同角色的网络设备布线都应整齐，光纤和网线不应该挡住网络设备进出风口，不宜预留到机架底部太长，光纤和网线上贴的标签要清晰。
网络设备正面插光纤和网线的方式应尽可能保持一致，对光纤和网线进行摁绑，网络设备背面电源线和网线整齐不杂乱，强弱线缆分开，具有整体感。
1、核心设备布线规范IDC核心网络设备，尤其是内网核心设备，因与TOR互联数量会比较多，因此光纤也会较多。
核心网络设备光纤布放必须整齐，不能横竖乱穿插，机柜内布线美观是网络设备布线规范中重点之一，光纤布放示意图：光纤从设备的左侧或者右侧垂直布放，布放的地方不能挡住网络设备进出风口。
走线架、尾纤槽技术要求
走线架、尾纤槽技术要求本次招标走线架、尾纤槽采购以走线架、尾纤槽长度（米）为单位报价，所报价格包含所有辅材，并适用于附件图纸所提要求。
技术要求参考如下。
一、走线架技术要求走线架要符合信息产业部要求，主材选用优质铝合金、承重量大，美观方便、款式多样、利于维护检测检修，适用于水平、垂直及多层分离布线场合。
结构紧凑、布线量大、扩容及后续工程布放线工时起到“三线”分离，走线架安装尺寸可由机房实际情况任意设计，根据机房需求不同，走线架每根长度及主梁间距科根据需求调整横撑间距也可以根据需求调整，同时主梁横撑可根据要求选择不同厚度型材。
1.承载要求1.1走线架直体部分,在支撑间距为2米时,在距离支撑点最远处两边各承载300N的重物,最大弹性变形量不大于5mm;同样位置两边各承载600N的重物,不产生塑性形变。
1.2走线架直体部分,在距离支撑点最远处侧向受力100N时,走线架水平偏离正常位置距离不超过20mm。
侧向受力200N时,不产生塑性形变。
1.3安装后的吊挂螺杆每根能承受2000N的重力。
走线架的横隔承载150N 的重量,不产生塑性形变。
2.标准件2.1 走线架构件与房顶或者顶梁吊挂时,使用吊挂螺杆,规格为M16(含组件),吊挂上支板采用6mm厚钢板折弯,嵌入墙的膨胀螺栓用M10。
如果加固与梁侧面,采用加固角钢L50x5,嵌入的膨胀螺栓用M12吊挂螺杆与走线架固定时下支板采用6mm厚钢板折弯,膨胀螺栓用M8:主桥架吊挂间距900-1100mm,列桥架间距1200-1500mm,吊杆超过1000mm必须中间加吊管,起到稳定着用。
2.2 走线架双层连接采用全丝螺杆两头吊挂件固定,与上第一层吊杆垂直,膨胀螺栓用M8。
2.3 走线架构件与承重墙或者房柱固定时L型连接件用6mm厚钢板折弯,嵌入墙的膨胀螺栓用M10:L型连接件与走线架构件连接时采用螺栓M8。
2.4走线架构件水平或者垂直连接时,L型、T型连接件采用4mm厚钢板折弯,螺栓采用M8。
机房上走线架(桥架)方式有哪些及其安装方法
机房上走线架（桥架）方式有哪些及其安装方法定义是机房专门用来走线的设备，指进入电信、网通、广电的机房后通过走线架布放光、电缆进入终端设备，用于绑扎光、电缆用的铁架。
种类（1）走线架分室内走架线和室外走线架两种。
室内走线架主要采用优质钢材或铝合金材料，经过抗氧化喷塑或镀锌烤漆等表面处理方式。
室外走线架主要采用钢材料，经过热镀锌处理。
走线架主要用于机房及基站内外各类线缆的铺设。
具有外型美观款式多样，强度高、安装简单、布放线缆方便等特点。
适用于水平、垂直及多层分离布放线场合。
结构紧凑，布线量大，扩容及后续工程布放线施工时可很方便地实现“三线”分离。
走线架的安装尺寸可由用户根据机房实际情况灵活设计确定。
（2）走线架按使用环境分机房（室内）走线架和室外走线架（热镀锌）。
室外走线架一般用角钢、扁钢、多孔U型钢组合加工后再表面热镀锌。
机房（室内）走线架根据要求可以选择铝合金走线架或钢走线架。
铝合金走线架根据承载大小预算多少可以选择不同铝合金组合。
如LBG、LD（边梁L型材、搁条D型材）、34H30H（边梁34H型材、搁条30H型材）、KXXX（边梁KX型材、搁条XX型材）系列适合在中小机房使用；KXKX（边梁KX型材、搁条KX型材）、DXBXX（边梁DXB型材、搁条XX型材）、DXBKX（边梁DXB型材、搁条KX型材）、DXBDXB（边梁DXB型材、搁条DXB型材）、DXXX（边梁DX型材、搁条XX型材）、DXKX、DXDX系列(单价从低到高排列)比较适合在大中机房使用；50D系列适合做半封闭走线架（走线槽道）。
（3）钢走线架一般分扁钢走线架和多孔U型钢走线架。
扁钢走线架一适合在基站及较小机房使用（属于比较早期的产品，用钢量大比较重）。
多孔U型钢走线架分标准的和轻型U-II 型的两种。
U-II型走线架适合在基站及小机房使用（可代替扁钢走线架使用），一般厚度1.5mm、2mm；标准多孔U型钢走线架适合在大中小型不同机房使用，材料厚度2mm，另外2.5mm、3mm厚度可定制。
配线架的名词解释
配线架的名词解释配线架是指用于电信通信系统中的线缆集中接入和连接的设备。
它通常由金属材料制成，用于支撑、保护和安装各类通信线缆，同时提供了一个规范化的接线环境，便于管理和维护网络设备。
在现代电信通信系统中，配线架起到了重要的作用。
它不仅仅是一个简单的支撑平台，更是进行线缆管理、保护和连接的基础设施。
下面将对配线架的常用术语和功能进行详细解释。
1. 主配线架（Main Distribution Frame，MDF）：主配线架通常位于通信机房或数据中心，是整个通信系统的核心。
它用于集中安装主要的通信线缆，并提供了分布子系统间的互联。
主配线架连接了各个分配架，将主干线路与用户线路连接起来，并提供了完备的路由路径。
2. 分配架（Intermediate Distribution Frame，IDF）：分配架位于不同楼层或不同区域，用于将来自主配线架的线缆分配给各个终端设备。
它提供了一个局部连接点，方便维护人员接入和管理机房中的设备。
分配架可以根据需求的变化灵活调整，以适应网络的扩展和升级。
3. 卧式配线架（Horizontal Distribution Frame，HDF）：卧式配线架通常位于楼层的配线间或机柜中，用于连接用户端设备和水平线缆。
它提供了接入点，使得用户终端可以方便地连接到通信系统。
卧式配线架还起到了线缆保护和管理的作用，避免线缆混乱和损坏。
4. 竖式配线架（Vertical Distribution Frame，VDF）：竖式配线架是一种安装在机房或数据中心的连接设备。
它主要用于将来自主配线架的线缆引入到不同的楼层或区域，并与卧式配线架相连接。
竖式配线架为通信系统提供了纵向的布线结构，以便进行跨楼层或跨区域的通信。
除了以上几种常见的配线架，还有一些其他的术语和功能值得了解。
1. 走线架（Wire Management Rack）：走线架是一种专门用于线缆管理的设备。
它通过提供线缆走向的规范和有序，减少了线缆交叉和混乱，方便管理和维护。
浅谈数据中心机房上走线桥架安装方式
浅谈数据中心机房上走线桥架安装方式发布时间：2021-06-25T10:49:53.067Z 来源：《中国电业》2021年3月7期作者：徐飞、朱昕宇、冯辉[导读] 数据中心综合布线是一门工艺性强的技术活，布线系统初期规划与建设不合理，将会留下许多隐患徐飞、朱昕宇、冯辉（中移（杭州）信息技术有限公司，浙江杭州 31000）摘要：数据中心综合布线是一门工艺性强的技术活，布线系统初期规划与建设不合理，将会留下许多隐患。
本文通过对数据中心机房上走线桥架的安装方式进行梳理分析，为从事IDC机房建设和运维相关工作的人员提供参考。
关键字：IDC机房、桥架、跨梁安装、布线。
Discussion on the installation method of cable tray in IDC roomXu Fei ZhuXinYu FengHui(China Mobile (Hangzhou) Information Technology Co., Ltd，hangzhou 31000,China)Abstract :The data center integrated wiring is a highly technical activity with strong technology. The initial planning and construction of the cabling system is unreasonable, which will leave many hidden dangers. This paper analyzes the installation of the cable tray in the data center computer room, and provides reference for the personnel engaged in IDC room construction and operation and maintenance.Key word : IDC room、Bridge、Span beam installation、wiring。
走线架安装流程以及注意事项
走线架安装流程1.根据现场及设计，确定走线架位置，采用激光标线仪进行放线，以及点位确立。
①根据设计及现场机房的具体情况，现场负责人应提前对机房走线架安装进行勘探及摸底拿出具体怎实施方案来。
（机房一般为方形）②选定机房一角，按照设计图纸，选定尺寸较长的方向为主方向，尺寸较短则是副方向③根据设计图纸，确立主方向、副方向走线架外侧距墙壁边缘处的尺寸，并做好相应的标记位置，此位置即终端位置④将激光标线仪正确的放置与此位置上⑤正确打开激光光标仪，保证仪器使用准确性，从而确定主方向、副方向的走线架走向。
⑥按照设计图纸及现场，确立好主方向外侧吊挂点位分配，保证均匀合理分配，并计算出分配尺寸（注：利用木杆做平衡尺寸做为参照，分配尺寸为平衡尺寸，方便作业）。
