模块一 通信工程制图基础(通信工程制图与CAD 教材配套PPT)
合集下载
工程制图与CADPPT教案pptx
实践应用能力培养
加强实践环节，提高学生的实际操作和应用能力 ，以满足行业对应用型人才的需求。
3
创新思维培养
鼓励学生发挥创新思维，培养其独立思考和解决 问题的能力，以适应不断变化的工程领域。
未来发展的展望
数字化转型
随着数字化技术的普及，工程制图与CAD将 进一步向数字化转型，实现更加高效、精准 的设计和制造。
CAD技术的应用领域
总结词：应用领域
详细描述：CAD技术广泛应用于机械、建筑、电子、航空、汽车等工程设计领域。通过CAD技术，设 计师可以更加高效地进行设计、分析和优化，提高设计质量和效率。
03
CAD软件操作基础
CAD软件界面介绍
菜单栏
包含所有可用的命令和操作， 可进行绘图、编辑、查看等操 作。
多段线
用于绘制由直线段和圆弧段组 成的复杂图形。
矩形
用于绘制矩形，可以通过指定 对角线上的两个点来绘制。
常用编辑命令
移动
用于移动选定的图形对象到指定位置 。
复制
用于复制选定的图形对象到指定位置 。
旋转
用于旋转选定的图形对象到指定角度 。
缩放
用于缩放选定的图形对象到指定大小 。
04
工程制图与CAD的结合应用
绘图区域
显示绘图内容，用户在此区域 进行绘图和编辑。
标题栏
显示当前文档的名称和保存状 态等信息。
Байду номын сангаас
工具栏
提供常用命令的快捷方式，方 便用户快速执行操作。
状态栏
显示当前鼠标指针所在位置的 坐标值，以及一些状态信息。
常用绘图命令
直线
用于绘制直线段，可以通过指 定起点和终点来绘制。
圆
加强实践环节，提高学生的实际操作和应用能力 ，以满足行业对应用型人才的需求。
3
创新思维培养
鼓励学生发挥创新思维，培养其独立思考和解决 问题的能力，以适应不断变化的工程领域。
未来发展的展望
数字化转型
随着数字化技术的普及，工程制图与CAD将 进一步向数字化转型，实现更加高效、精准 的设计和制造。
CAD技术的应用领域
总结词：应用领域
详细描述：CAD技术广泛应用于机械、建筑、电子、航空、汽车等工程设计领域。通过CAD技术，设 计师可以更加高效地进行设计、分析和优化，提高设计质量和效率。
03
CAD软件操作基础
CAD软件界面介绍
菜单栏
包含所有可用的命令和操作， 可进行绘图、编辑、查看等操 作。
多段线
用于绘制由直线段和圆弧段组 成的复杂图形。
矩形
用于绘制矩形，可以通过指定 对角线上的两个点来绘制。
常用编辑命令
移动
用于移动选定的图形对象到指定位置 。
复制
用于复制选定的图形对象到指定位置 。
旋转
用于旋转选定的图形对象到指定角度 。
缩放
用于缩放选定的图形对象到指定大小 。
04
工程制图与CAD的结合应用
绘图区域
显示绘图内容，用户在此区域 进行绘图和编辑。
标题栏
显示当前文档的名称和保存状 态等信息。
Байду номын сангаас
工具栏
提供常用命令的快捷方式，方 便用户快速执行操作。
状态栏
显示当前鼠标指针所在位置的 坐标值，以及一些状态信息。
常用绘图命令
直线
用于绘制直线段，可以通过指 定起点和终点来绘制。
圆
通信工程制图与CAD课后习题答案
模块一通信工程制图基础自我测试一、填空题1. A4，420*2972。
新建，扩容，拆除3。
米，毫米4. 尺寸界限5。
设计阶段代号，专业代号6. 标准，简易8.注释9。
识图二、判断题1。
√ 2。
× 3。
√ 4. × 5. √6.√ 7。
× 8. √ 9。
√ 10. √11。
× 12。
√ 13. √ 14。
√ 15. ×16。
√ 17. × 18。
√ 19。
√ 20. √三、简答题1。
简述通信工程制图的整体要求。
(1）工程制图应根据表述对象的性质、论述的目的与内容，选取合适的图纸及表达手段，以便完整地表述主题内容，当几种手段均可以达到目的时，应采用简单的方式。
（2）图面应布局合理、排列均匀、轮廓清晰且便于识别。
（3)图纸中应选用合适的图线宽度，避免图中的线条过粗或过细。
（4）应正确使用国家标准和行业标准规定的图形符号。
派生新的符号时,应符合国家标准符号的派生规律,并应在合适的地方加以说明。
（5）在保证图面布局紧凑和使用方便的前提条件下，应选择合适的图纸幅面，使原图大小适中。
（6)应准确地按规定标注各种必要的技术数据和注释，并按规定进行书写和打印。
（7)工程图纸应按规定设置图衔，并按规定的责任范围签字，各种图纸应按规定顺序编号。
2.简述通信工程制图中常用标准图衍的尺寸及主要作用？（设计单位名称）单位主管部门主管总负责人单项负责人设计人审核校核制图单位比例日期图号（图名）四、图例题模块二CAD软件设置自我测试自我测试自我测试模块五通信工程勘测与制图自我测试一、简答题1. 简述通信线路路由选择的总体要求？总体要求（1) 长途光缆线路路由的选择，应以工程设计任务书和干线通信网规划为依据，遵循“路由稳定可靠、走向合理、便于施工维护及抢修”的原则，进行多方案技术、经济比较。
（2）选择路由时,尽量兼顾国家、军队、地方的利益，多勘测、多调查，综合考虑，尽可能使其投资少、见效快。
通信工程制图讲义
AUTOCAD通信工程制图讲义第1章通信工程制图基本知识1。
1 概述通信工程图纸是在对施工现场仔细勘察和认真搜索资料的基础上,通过图形符号、文字符号、文字说明及标注来表达具体工程性质的一种图纸。
它是通信工程设计的重要组成部分,是指导施工的主要依据。
通信工程图纸里面包含了诸如路由信息、设备配置安放情况、技术数据、主要说明等内容.通信工程制图就是将图形符号、文字符号按不同专业的要求画在一个平面上,使工程施工技术人员通过阅读图纸就能够了解工程规模、工程内容，统计出工程量及编制工程概预算.只有绘制出准确的通信工程图纸，才能对通信工程施工具有正确的指导性意义.因此，通信工程技术人员必须要掌握通信制图的方法。
为了使通信工程的图纸做到规格统一、画法一致、图面清晰，符合施工、存档和生产维护要求,有利于提高设计效率、保证设计质量和适应通信工程建设的需要,要求依据以下国家及行业标准编制通信工程制图与图形符号标准：GB/T 4728。
1～13 《电气通用图形符号》GB/T 6988。
1～7 《电气制图》GB/T 50104—2001 《建筑制图标准》GB/T 7929—1995 《1:500 1:1000 1:2000地形图图式》GB 7159—1987 《电气技术中的文字符号制订通则》GB 7356-1987 《电气系统说明书用简图的编制》YD/T 5015-1995 《电气工程制图与图形符号》1。
2 通信工程制图的总体要求通信工程制图的总体要求如下：(1）根据表述对象的性质、论述的目的与内容，选取适宜的图纸及表达手段，以便完整地表述主题内容。
当几种手段均可达到目的时,应采用简单的方式，例如：描述系统时，框图和电路图均能表达，则应选择框图；当单线表示法和多线表示法同时能明确表达时，宜使用单线表示法；当多种画法均可达到表达的目的时,图纸宜简不宜繁。
(2) 图面应布局合理、排列均匀、轮廓清晰，便于识别.(3）应选取合适的图线宽度，避免图中的线条过粗或过细。
通信工程制图与CAD课后习题(附答案)
模块一通信工程制图基础自我测试一、填空题1. A4，420*2972. 新建，扩容，拆除3. 米，毫米4. 尺寸界限5. 设计阶段代号，专业代号6. 标准，简易8.注释9. 识图二、判断题1.√2. ×3. √4. ×5. √6.√7. ×8. √9. √ 10. √11.× 12. √ 13. √ 14. √ 15. ×16.√ 17. × 18. √ 19. √ 20. √三、简答题1.简述通信工程制图的整体要求。
（1）工程制图应根据表述对象的性质、论述的目的与内容，选取合适的图纸及表达手段，以便完整地表述主题内容，当几种手段均可以达到目的时，应采用简单的方式。
（2）图面应布局合理、排列均匀、轮廓清晰且便于识别。
（3）图纸中应选用合适的图线宽度，避免图中的线条过粗或过细。
（4）应正确使用国家标准和行业标准规定的图形符号。
派生新的符号时，应符合国家标准符号的派生规律，并应在合适的地方加以说明。
（5）在保证图面布局紧凑和使用方便的前提条件下，应选择合适的图纸幅面，使原图大小适中。
（6）应准确地按规定标注各种必要的技术数据和注释，并按规定进行书写和打印。
（7）工程图纸应按规定设置图衔，并按规定的责任范围签字，各种图纸应按规定顺序编号。
2.简述通信工程制图中常用标准图衍的尺寸及主要作用？（设计单位名称）单位主管部门主管总负责人单项负责人设计人审核校核制图单位比例日期图号（图名）四、图例题模块二CAD软件设置自我测试自我测试自我测试模块五通信工程勘测与制图自我测试一、简答题1. 简述通信线路路由选择的总体要求？总体要求(1) 长途光缆线路路由的选择，应以工程设计任务书和干线通信网规划为依据，遵循“路由稳定可靠、走向合理、便于施工维护及抢修”的原则，进行多方案技术、经济比较。
(2) 选择路由时，尽量兼顾国家、军队、地方的利益，多勘测、多调查，综合考虑，尽可能使其投资少、见效快。
教材介绍：通信工程制图与CAD
3.3.5文本编辑
3.3.6快显文本
3.3.7调整文本
3.3.8文本屏蔽
3.3.9解除屏蔽
3.3.10对齐文本
3.3.11旋转文本
3.3.12文本外框
3.3.13自动编号
3.3.14文本形态
3.3.15弧形文字
3.4图块、属性及外部参照
3.4.1图块的制作与使用
5.2.1勘测准备
5.2.2勘测的基本要求
5.2.3通信线路路由的选择
5.3 通信机房勘测
5.3.1分工界面
5.3.2机房工艺和布局要求
5.3.3机房勘测设计
5.4 通信线路施工图纸绘制
5.4.1绘制步骤
5.4.2图纸内容及应达到的深度
5.5设备安装工程施工图纸绘制
知识归纳
自我测试
技能训练
模块四图形显示与输出打印
目标导航
内容解读
4.1 图形显示
4.1.1图形的重画与重新生成
4.1.2图形的缩放与平移
4.1.3鸟瞰视图
4.1.4平铺视口与多窗口排列
4.1.5图像
4.1.6绘图顺序
4.2 图纸布局与图形输出
技能训练
模块二 CAD软件设置
目标导航
内容解读
2.1 软件界面
2.2 软件命令的执行
2.3 “启动”对话框的使用
2.4 文件管理命令
2.5 定制CAD绘图环境
2.6 定制CAD操作环境
2.7 CAD坐标系统
2.8 绘图工具与图层线型
知识归纳
自我测试
3.1.12射线

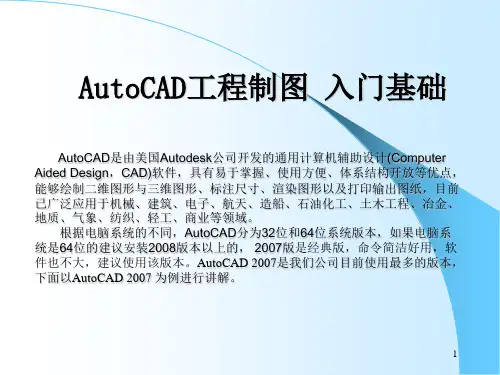

通信工程制图教程ppt课件
11
3.6、状态栏设置
AUTOCAD的状态栏又称为状态行，在绘图过程中的许多信息都会在状态栏中显示出来，例 如，光标的坐标值，当用户把鼠标移动到工具栏、菜单时会出现提示性的文字等。状态栏中还 包含有辅助绘图按钮，常见的通常有：捕捉、栅格、正交、极轴、对象捕捉、对角追踪、线宽、 动态输入等。
各功能辅助绘图按钮功能如下： 捕捉：单击此按钮就能控制是否使用捕捉功能，当打开此捕捉后，此时光标将沿着Ｘ或 Ｙ轴移动，每次移动的距离可在[草图设置]对话框中设定。右键单击捕捉按钮，会出现菜单， 选择设置选项，可以打开草图设置对话框，如下图所示； 栅格：这个按钮可打开或关闭栅格显示，此时屏幕上将布满小点。同上也可以由草图设 置对话框话框控制栅格的距离。 正交：用来控制是否以正交方式绘图。此时用户只能绘制出水平或竖直的直线。 极轴：用来控制打开或关闭极坐标捕捉模式。当使用这种模式时，CAD将根据设定的极 坐标角度增量自动计算新的极坐标方向，并在该方向显示一条辅助线，光标将沿着此辅助 线移动。通过草图对话框架可以设置捕捉的角度增量。 提示：正交和极轴两个按钮是相互排斥的，只要打开其中一个，则另一个自动关闭。
8
3.3、鼠标右键功能设置
选择“工具”|“选项”命令(OPTIONS)，可打开“选项”对话框。在该对话 框中切换到“用户系统配置” 选项卡，找到“Windows标准操作”，单击 “自定义右键单击”在默认模式中选择“重复上一个命令”，在编辑模式中 选择“快捷菜单”，在命令模式中选择“确认”，最后单击“应用并关 闭” 。
4
2、工具栏的调用
我们经常用的的工 具用以下几种：标 注、查询、对象捕 捉、工作空间、绘 图、绘图次序、特 性、图层、文字、 修改、样式。设置 完成后记得锁定位 置。
3.6、状态栏设置
AUTOCAD的状态栏又称为状态行，在绘图过程中的许多信息都会在状态栏中显示出来，例 如，光标的坐标值，当用户把鼠标移动到工具栏、菜单时会出现提示性的文字等。状态栏中还 包含有辅助绘图按钮，常见的通常有：捕捉、栅格、正交、极轴、对象捕捉、对角追踪、线宽、 动态输入等。
各功能辅助绘图按钮功能如下： 捕捉：单击此按钮就能控制是否使用捕捉功能，当打开此捕捉后，此时光标将沿着Ｘ或 Ｙ轴移动，每次移动的距离可在[草图设置]对话框中设定。右键单击捕捉按钮，会出现菜单， 选择设置选项，可以打开草图设置对话框，如下图所示； 栅格：这个按钮可打开或关闭栅格显示，此时屏幕上将布满小点。同上也可以由草图设 置对话框话框控制栅格的距离。 正交：用来控制是否以正交方式绘图。此时用户只能绘制出水平或竖直的直线。 极轴：用来控制打开或关闭极坐标捕捉模式。当使用这种模式时，CAD将根据设定的极 坐标角度增量自动计算新的极坐标方向，并在该方向显示一条辅助线，光标将沿着此辅助 线移动。通过草图对话框架可以设置捕捉的角度增量。 提示：正交和极轴两个按钮是相互排斥的，只要打开其中一个，则另一个自动关闭。
8
3.3、鼠标右键功能设置
选择“工具”|“选项”命令(OPTIONS)，可打开“选项”对话框。在该对话 框中切换到“用户系统配置” 选项卡，找到“Windows标准操作”，单击 “自定义右键单击”在默认模式中选择“重复上一个命令”，在编辑模式中 选择“快捷菜单”，在命令模式中选择“确认”，最后单击“应用并关 闭” 。
4
2、工具栏的调用
我们经常用的的工 具用以下几种：标 注、查询、对象捕 捉、工作空间、绘 图、绘图次序、特 性、图层、文字、 修改、样式。设置 完成后记得锁定位 置。
通信工程制图基本知识课件
根据图纸内容的多少，合理分配空间，避免过于纸内容按照层次进行排列，重要的内容放在前面， 次要的内容放在后面，以突出重点。
4. 图文并茂
在图纸中添加必要的图表和说明，以增强内容的表达效 果。
色彩与标注规范
总结词
统一、醒目、标准
3. 符号统一
02
类型和特点：通信系统仿真模型包括 离散事件仿真模型、连续时间仿真模 型和统计仿真模型等。这些模型都具 有一些共同的特点，如模型的精确性 和可靠性、模型的复杂性和计算量、 模型的灵活性和可扩展性等。
03
应用场景和优势：通信系统仿真模型 被广泛应用于通信系统的设计和优化 中。例如，在设计一个新的通信系统 时，工程师们可以通过建立相应的仿 真模型来分析和评估不同设计方案的 优势和不足。此外，通信系统仿真模 型还可以帮助工程师们预测和解决系 统中可能出现的问题，从而提高系统 的性能和效率。同时，仿真模型还可 以用于系统的调试和优化，减少实际 实验和测试的成本和风险。
制图工具与软件
常用工具
通信工程制图中常用的工具包括AutoCAD、Visio、亿图等 。这些工具能够提供丰富的绘图元素和模板，支持多种文件 格式的导入和导出。
专业软件
针对通信工程领域的专业软件包括：MATLAB、 SystemView、EPLAN等。这些软件能够提供强大的仿真和 分析功能，支持通信系统的建模和设计。
1. 色彩规范
在图纸中使用统一的色彩标准，以区分不 同的内容。同时，要选择鲜艳、对比度高 的颜色，以提高视觉效果。
图层与属性管理
总结词
精细、灵活、可控
详细描述
在通信工程制图中，图层和属性管理也是 非常重要的。为了实现精细、灵活和可控 的制图效果，需要注意以下几点
4. 图文并茂
在图纸中添加必要的图表和说明，以增强内容的表达效 果。
色彩与标注规范
总结词
统一、醒目、标准
3. 符号统一
02
类型和特点：通信系统仿真模型包括 离散事件仿真模型、连续时间仿真模 型和统计仿真模型等。这些模型都具 有一些共同的特点，如模型的精确性 和可靠性、模型的复杂性和计算量、 模型的灵活性和可扩展性等。
03
应用场景和优势：通信系统仿真模型 被广泛应用于通信系统的设计和优化 中。例如，在设计一个新的通信系统 时，工程师们可以通过建立相应的仿 真模型来分析和评估不同设计方案的 优势和不足。此外，通信系统仿真模 型还可以帮助工程师们预测和解决系 统中可能出现的问题，从而提高系统 的性能和效率。同时，仿真模型还可 以用于系统的调试和优化，减少实际 实验和测试的成本和风险。
制图工具与软件
常用工具
通信工程制图中常用的工具包括AutoCAD、Visio、亿图等 。这些工具能够提供丰富的绘图元素和模板，支持多种文件 格式的导入和导出。
专业软件
针对通信工程领域的专业软件包括：MATLAB、 SystemView、EPLAN等。这些软件能够提供强大的仿真和 分析功能，支持通信系统的建模和设计。
1. 色彩规范
在图纸中使用统一的色彩标准，以区分不 同的内容。同时，要选择鲜艳、对比度高 的颜色，以提高视觉效果。
图层与属性管理
总结词
精细、灵活、可控
详细描述
在通信工程制图中，图层和属性管理也是 非常重要的。为了实现精细、灵活和可控 的制图效果，需要注意以下几点
《通信基础》PPT课件
精选ppt
35
数据编码
数据经编码成数字(或模拟)信号后才能传输。 四种情况
数字数据编码成数字信号 数字数据编码成模拟信号 模拟数据编码成数字信号 模拟数据编码成模拟信号
精选ppt
36
信号的传输方向
单工方式 半双工方式 全双工方式
精选ppt
37
数字数据编码成数字信号
数字信号是一系列离散的不连续的电压脉冲， 每一脉冲称为一个信号码元。编码技术就是从 数据比特到信号码元的变换。
优点：数据传输效率高 缺点：计时漂移问题，需时钟同步 适用：高速的数据传输设备 面向：字符和比特
精选ppt
51
差错控制
判断数据是否有错、自动纠错或要求重发 常见的差错控制技术有：
奇偶校验 循环冗余校验 海明码
精选ppt
52
多路复用技术(Multiplexing)
在通信系统中，一些高容量的同轴电缆、 地面微波、卫星设施以及光缆，其可传 输的频率带宽很宽
停止位：加在字符代码和校验码后，表示字符代码的 结束
优点：实现容易、计时漂移累积小
缺点：2~3位的开销/字符
适用：低速终端设备
面向：字符
精选ppt
50
数据同步方法(二)
同步方式
每个字符前后并不附加起止位作为字符的边界，而是 在发送字符之前先发送一组同步字符，通常为8位或 16位，使收发双方进入同步。
数字数据编码成模拟信号
将数字数据转换为模拟信号的编码(调制) 技术有：
调幅（ASK） 调频（FSK） 调相（PSK）
精选ppt
40
00 11 0 0 0 0 0 0 1 1 1 1 0 00
(a)
三种调制技术
通信工程设计制图 模块一
(二) 设计阶段的划分 根据工程项目的规模、性质等情况的不同，可将工程设 计划分为几个阶段。一般项目分初步设计和施工图设计两个 阶段进行，称为“两阶段设计”；大型、特殊工程项目或技 术上复杂的项目可按初步设计、技术设计、施工图设计三个 阶段进行，称为“三阶段设计”；规模较小、技术成熟，或 套用标准设计的工程，可直接进行施工图设计，称为“一阶 段设计”。
内容简介： 通信工程设计的概念和主要内容，工程制图的有关概念， 通信工程的制图概念和规范要求以及通信工程图纸识读方法。 重点难点： 通信工程制图的含义，通信工程制图标准，正确识读通 信工程图纸。
学习要求： 通过本模块的学习，让读者对通信工程设计制图有一个 全面的了解，具体要求如下： (1) 了解通信工程设计的主要内容，掌握通信工程设计 的基本原则。 (2) 了解通信建设工程类别，掌握通信建设工程项目划 分方法。 (3) 掌握工程制图的基本概念，了解工程图样及其作用。 (4) 熟悉工程制图的标准，具备识读通信工程图纸的应 用能力。
每个各单项工程设计文件。在初步设计阶段，应满足以 下要求：
(1) 总体设计文件内容包括设计总说明及附录、各单项 设计总图、总概算编制说明及概算总表。
(2) 各单项工程设计文件一般由文字说明、图纸和概算 三部分组成。
在初步设计阶段还应另册提出技术规范书、分交方案， 说明工程要求的技术条件及有关数据等。其中，引进设备的 工程技术规范书应使用中、外文编写。
模块一 通信工程制图基础
任务一 通信工程设计 任务二 工程制图 任务三 通信工程制图标准规范 任务四 通信工程图纸识读 思考题 技能训练
问题引入： 在通信工程项目的建设过程中，工程设计是非常重要的 环节，工程设计制图用以反映设计意图和要求。通信工程设 计制图是以几何学和国家制图标准为基础，根据通信工程设 计要求用几何投影的方法进行工程图样绘制的一门技术课程。 那么通信工程设计是指什么？什么是工程制图，怎样分类， 有何要求？
通信工程专业PPT课件
07
物联网与智能家居技术
物联网概述及体系结构
物联网定义与发展历程 物联网标准与协议
物联网体系结构及关键技术 物联网安全与隐私保护
智能家居系统组成及功能实现
01
智能家居系统概述
02
智能家居系统组成
03
智能家居控制器
智能家居系统组成及功能实现
智能家居传感器 智能家居执行器 智能家居系统功能实现
智能家居系统组成及功能实现
01
远程控制功能
02
自动化控制功 能
语音控制功能
03
04
场景定制功能
物联网在智能家居领域应用案例
智能照明系统 系统组成及工作原理 应用场景及优势分析
物联网在智能家居领域应用案例
智能安防系统 系统组成及工作原理 应用场景及优势分析
物联网在智能家居领域应用案例
智能家电控制系统 系统组成及工作原理 应用场景及优势分析
卫星通信
利用人造地球卫星进行 信息传输，广泛应用于
军事、民用等领域。
互联网与物联网
构建全球范围内的信息 交互平台，实现各种智
能设备的互联互通。
通信工程发展趋势
5G/6G通信技术
提供更高的数据传输速率、更低的延迟和更 广泛的覆盖范围。
物联网技术
实现万物互联，推动智能化社会的发展。
光纤通信技术
利用光导纤维传输信息，具有传输容量大、 抗干扰能力强等优点。
技术特点与优势
代表性标准（WCDMA、CDMA2000、TDSCDMA）与商用情况
第四代移动通信技术（4G）：高速移动数据业 务与多媒体通信
第一代至第四代移动通信技术演进
技术特点与优势 代表性标准（LTE、LTE-Advanced）与商用情况
通信工程制图基本知识课件
有关建筑类专业设计图纸上的尺寸标注，可按GB/T 50104—2001《建筑制图标准》要求标注。
20
第1章 通信工程制图基本知识
5．字体及写法 图中书写的文字(包括汉字、字母、数字、代号等)均 应字体工整、笔划清晰、排列整齐、间隔均匀，其书写位 置应根据图面妥善安排，文字多时宜放在图的下面或右侧。 文字内容从左向右横向书写，标点符号占一个汉字的位置。 中文书写时，应采用国家正式颁布的简化汉字，字体宜采 用长仿宋体。
22
第1章 通信工程制图基本知识
表1-3 长仿宋字体字宽与字高的对应关系
mm
字高
20
14
10
7
5
3.5
字宽
14
10
7
5
3.5
2.5
23
第1章 通信工程制图基本知识
图中的“技术要求”、“说明”或“注”等字样，应 写在具体文字内容的左上方，并使用比文字内容大一号的 字体书写。标题下均不画横线，具体内容多于一项时，应 按下列顺序号排列：
16
第1章 通信工程制图基本知识
对设备加固图及零部件加工图等图纸推荐的比例为： 1∶2、1∶4等。
对于通信线路及管道类的图纸，为了更为方便地表达 周围环境情况，可采用沿线路方向按一种比例，而周围环 境的横向距离采用另外一种比例或基本按示意性绘制的方 法。
应根据图纸表达的内容深度和选用的图幅，选择适合 的比例，并在图纸上及图衔相应栏目处注明。
8
第1章 通信工程制图基本知识
表1-1 幅面和图框尺寸
幅面代号 图框尺寸 (B×L)
侧边框距 c 装订侧边框距 a
A0 841×1189
A1 594×841
10
A2 420×594
20
第1章 通信工程制图基本知识
5．字体及写法 图中书写的文字(包括汉字、字母、数字、代号等)均 应字体工整、笔划清晰、排列整齐、间隔均匀，其书写位 置应根据图面妥善安排，文字多时宜放在图的下面或右侧。 文字内容从左向右横向书写，标点符号占一个汉字的位置。 中文书写时，应采用国家正式颁布的简化汉字，字体宜采 用长仿宋体。
22
第1章 通信工程制图基本知识
表1-3 长仿宋字体字宽与字高的对应关系
mm
字高
20
14
10
7
5
3.5
字宽
14
10
7
5
3.5
2.5
23
第1章 通信工程制图基本知识
图中的“技术要求”、“说明”或“注”等字样，应 写在具体文字内容的左上方，并使用比文字内容大一号的 字体书写。标题下均不画横线，具体内容多于一项时，应 按下列顺序号排列：
16
第1章 通信工程制图基本知识
对设备加固图及零部件加工图等图纸推荐的比例为： 1∶2、1∶4等。
对于通信线路及管道类的图纸，为了更为方便地表达 周围环境情况，可采用沿线路方向按一种比例，而周围环 境的横向距离采用另外一种比例或基本按示意性绘制的方 法。
应根据图纸表达的内容深度和选用的图幅，选择适合 的比例，并在图纸上及图衔相应栏目处注明。
8
第1章 通信工程制图基本知识
表1-1 幅面和图框尺寸
幅面代号 图框尺寸 (B×L)
侧边框距 c 装订侧边框距 a
A0 841×1189
A1 594×841
10
A2 420×594
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
模块一 通信工程制图基础
1.4.2 基站工程平面图识读分析 实例2 下图是某新建TD-SCDMA基站工程平面布置图，其分析思路 与通信线路工程的一样。
（1）对图纸进行整体查看，图纸各要素是否齐全，并了解其设 计意图。可以看出，本工程图纸有指北针、机房平面布置、图例 、技术说明以及主要设备表等，要素较为齐全。同时新建、扩建 设备区分较为明显，设备正面图例标注清晰。
大连理工大学出版社
模块一 通信工程制图基础
② 查看设备摆放是否合理。1为开关电源设备，与5号设备交流 配电箱靠近，便于电源线布放，节约工程成本投入；预留空位（图 中虚线框）3表示后期扩建NODEB的位置，也较为合理，便于走线 和长远规划；蓄电池组4靠近墙面放置，这个需要考虑到地面承重大 小。 ③ 门窗是否符合一定基站的建设要求。此处门宽为880mm，高 度未知，单扇或双扇未明确，不太符合一定基站单扇门宽1m，高不 小于2m的基本要求，需要后期施工加以改造；为了减少外部灰尘渗 入机房内部，机房不设窗户，若有窗子，需要进行改造，本工程整 个机房没有窗户，由空调调节温度和湿度，符合要求。
单位主管 部门主管 总负责人 单项负责人 设计人
审核 校核 制图 单位 比例 日期
（设计单位名称） （图名） 图号
大连理工大学出版社
模块一 通信工程制图基础
电信工程简易图衔如下图所示。
图 号
90mm
（7）注释、标志和技术数据 ① 当含义不便于用图示方法表达时，可以采用注释。当图中 出现多个注释或大段说明性注释时，应把注释按顺序放在边框附 近。有些注释可放在需要说明的对象附近，当注释不在需要说明 的对象附近时，应采用指引线（细实线）指向所要说明的对象。
大连理工大学出版社
模块一 通信工程制图基础
② 对于平面布置图和区域规划性质的工程图纸，可选比例为： 1：10，1：20，1：50，1：100，1：200，1：500，1：1000，1： 2000，1：5000，1：10000，1：50000等，应根据相关规范要求和 工程实际情况选用合适的比例。
③ 对于设备加固图及零部件加工图等图纸推荐的比例为：1：2， 1：4等。
④ 尺寸界线用细实线绘制，由图形的轮廓线、轴线或对称中 心线引出，也可利用轮廓线、轴线或对称中心线作尺寸界线，且 尺寸界线一般应与尺寸线垂直。
大连理工大学出版社
模块一 通信工程制图基础
（5）字体及写法 ① 图纸中书写的文字（包括汉字、字母、数字、代号等）均 应字体工整、笔划清晰、排列整齐、间隔均匀，其书写位置应根 据图面妥善安排，文字多时宜放在图纸的下面或右侧，不能出现 线压字或字压线的情况，否则会影响图纸质量。 ② 图纸中的“技术要求”、“说明”或“注”等字样，应写 在具体文字内容的左上方，并且用比文字内容大一号的字体书写。 当具体文字内容多于一项时，应按下列顺序号进行排列： 1、2、3… （1）、（2）、（3）…
（2）细读图纸，看是否能直接指导工程施工。 ① 查看设备是否定位。本次工程新增1（开关电源）、2（综合柜， 内含SDH/DDF/ODF）、3（NODEB）、4（蓄电池组2组）、5（交流 配电箱）、6（室内防雷箱）和7（室内地线排）等7个新设备，设备 大小尺寸、设备间距已在图中及设备表里给出，每个设备的安装位置 可以唯一确定。
大连理工大学出版社
模块一 通信工程制图基础
（2）细读图纸，看是否能直接指导工程施工。 ① 从左往右看，12芯光缆由3M机房旁的机房里的ODF架出发 ，经管道敷设，从1#人孔─2#人孔─3#人孔─4#人孔─5#人孔─6#人 孔（光缆在每个人孔里的管孔位占用情况已在图纸中给出，见图例 上方图示），其光缆敷设长度（图中标出的人孔间距离是指人孔中 心至人孔中心的距离）L=5+10+25+60+20+15=135米，这个长度不 包括光纤弯曲、损耗以及设计预留等部分。要注意的是在光缆敷设 的时候，要根据实际工程情况，明确是否要计取机房室内部分的光 缆长度。 ② 光缆至6#人孔后，经12米的直埋敷设至电杆P1（这里，由管 道敷设转换为直埋敷设，需要在6#人孔壁上开墙洞一个）。
大连理工大学出版社
模块一 通信工程制图基础
⑥ 当需要区分新安装的设备时，则用粗实线表示新建，细实线 表示原有设施，细虚线表示规划预留部分，“×”号表示电信改造工 程需要拆除的设备及线路。 ⑦ 平行线之间的最小间距不宜小于粗线宽度的两倍，且不能小 于0.7mm。 ⑧ 在使用线型及线宽表示用途有困难时，可以通过使用不同颜 色加以区分。 （3）图纸比例 ① 对于通信管道图、建筑平面图、平面布置图、设备加固图 以及零部件加工图等图纸，一般要求按比例绘制；而通信线路工 程图、方案示意图以及系统原理框图等可以不按比例绘制，但应 按工作顺序、线路走向、信息流向等进行排列。
④ 应根据图纸表达的内容深度和选用的图幅，选择合适的比例， 并在图纸图衔相应栏目处标注。 ⑤ 对于通信线路工程、通信管道工程类的图纸，为了更方便地 表达周围环境情况，可采用沿线路方向按一种比例，而周围环境的 横向距离采用另外的比例，也可以示意性绘制。
大连理工大学出版社
模块一 通信工程制图基础
（4）尺寸标注
大连理工大学出版社
模块一 通信工程制图基础
大连理工大学出版社
模块一 通信工程制图基础
1.4 通信工程图纸识读 通信工程图纸是通过图形符号、文字符号、文字说明以及标注表 达的。为了能够读懂图纸就必须了解和掌握图纸中各种图形符号、文 字符号等所代表的含义。专业人员通过工程图纸了解工程规模、工程 内容、统计出工程量、编制出工程概预算文件。阅读工程图纸、统计 工程量的过程称为工程识图。
大连理工大学出版社
模块一 通信工程制图基础
1.1 工程制图的整体要求
① 工程制图应根据表述对象的性质、论述的目的与内容，选取 合适的图纸及表达手段，以便完整地表述主题内容。当几种手段均 可达到目的时，应采用较为简单的方式。
② 图面应布局合理、排列均匀、轮廓清晰和便于识别。
③ 应选用合适的图线宽度，避免工程图中的线条过粗或过细。 ④ 正确使用国标和行标规定的图形符号。派生新的符号时，应 符合国标图形符号的派生规律，并应在合适的地方加以注。
大连理工大学出版社
模块一 通信工程制图基础
1.3 常用图例 需要说明的是，工程制图规范中所给出的图例并不可能囊括 了所有所需的工程图例，随着技术、产品工艺的不断更新和进步 ，工程设计人员会依据本公司的有关标准绘制出新的工程图例， 总之，只要在设计图纸中对其以图例形式加以标明即可。参照信 产部发布的《电信工程制图与图形符号规定》（YDT 5015-2007 ）文件，图例见附录A，详细信息如下表所示。
①、②、③…
③ 在图中所涉及表征数量的数字，均应采用阿拉伯数字表示， 且计量单位应使用国家颁布的法定计量单位。
大连理工大学出版社
模块一 通信工程制图基础
（6）图衔 电信工程常用标准图衔为长方形，大小为30 mm×180 mm（高 ×长），主要包括单位主管、部门主管、总负责人、单项负责人、 审核人、校核人、制图人以及图号等，图衔的外框必须加粗，其线 条粗细应与整个图框相一致，如下图所示。
① 一个完整的尺寸标注应由尺寸数字、尺寸界线、尺寸线及 其终端等组成。
② 图中的尺寸数字，一般应注写在尺寸线的上方或左侧，也 允许注写在尺寸线的中断处，但同一张图样上注法尽量一致。
③ 工程图纸中的尺寸单位，在通信线路工程图中一般以米 （m）为单位，其他工程图中均以毫米（mm）为单位，且无须另 行说明；若采用其他单位时，应在尺寸数字后加注计量单位的文 字符号。
大连理工大学出版社
模块一 通信工程制图基础
④ 光缆引至P8杆处时，通过钢管引下（未明确钢管类型）， 经过500米管道敷设方式至小马村基站，两端机房内光缆预留长度 均为20米，并在距P8电杆200米接头处完成12芯光缆接续，接头处 每侧预留光缆6-8米。
大连理工大学出版社
模块一 通信工程制图基础
大连理工大学出版社
大连理工大学出版社
模块一 通信工程制图基础
（2）图线型式及其应用 ① 线型分类及其应用。
大连理工大学出版社
模块一 通信工程制图基础
② 图线宽度一般可选用0.25 mm，0.3 mm，0.35 mm，0.5 mm， 0.6 mm，0.7 mm，1.0 mm，1.2 mm，1.4 mm。
③ 通常只选用两种宽度的图线，粗线的宽度为细线宽度的2倍， 主要图线粗些，次要图线细些。对复杂的图纸也可采用粗、中、细 三种线宽，线的宽度按2的倍数依次递增，但线宽种类也不宜过多。
为了使通信工程的图纸做到规格统一、画法一致、图面清晰，符 合施工、存档和生产维护要求，有利于提高设计效率、保证设计质量 和适应通信工程建设的需要，必须严格依据通信工程制图的相关规范 文件。本模块主要介绍通信工程制图的总体要求和统一规定、通信工 程各类图例含义，并结合实际工程项目案例进行了通信工程图纸识读 分析。
④ 使用图线绘图时，应使图形的比例和配线协调恰当，重点突 出，主次分明，在同一张图纸上，按不同比例绘制的图样及同类图 形的图线粗细应该保持一致。 ⑤ 细实线为最常用的线条，在以细实线为主的图纸上，粗实线 主要用于主回线路、图纸的图框及需要突出的线路、设备、电路等 处。指引线、尺寸线以及标注线应使用细实线。
大连理工大学出版社
模块一 通信工程制图基础
③ 在电杆P1处通过f20镀锌钢管引上3米，进行杆路敷设，从 P1─P2─P3─P4─P5─P6─P7─P8，这些电杆均为原有电杆，在P7-P8 之间本次工程安装一个架空光缆交接箱，P1至P8之间光缆敷设长度 L=50+10+16+18+20+25=139米，其不包括P7与P8之间交接箱用光缆 长度、弯曲、损耗以及光缆预留部分，另外，新建拉线2条，P8处设 单股拉线1条，还有在P1杆处新建高桩拉线1条，现有预算定额手册 里无高桩拉线，在计取工程量时，将其看作为新建电杆P1-1、新建 P1-1与P1之间的吊线和单股拉线7/2.2组成。
