冷水机组及冷冻站与一体机比较
集成冷冻站
集成冷冻站是在传统冷冻站技 术和工程建设的基础上，对核 心技术和商务运作模式不断创 新和应用，而形成的机电一体 化系统级产品。
二次深化设计 几个要 点解释 按需主动关联控制
二次深化设计
冷冻站整体结构设计：整体布局、系统集成优化、管道布 置及固定、控制系统设备布置、底座设计及模块的划分， 最后进行系统的三维仿真 ，设备最优选型匹配；
集成控制预制冷冻站
2013.04.22
内容
• 什么是集成冷冻站
与传统空调 系统对比说明
集成冷冻站本质就 是中央空调系统 冷冻站
主机可以是压缩式冷水机， 溴化块集成 关联控制
创新与改进 工程项目到系统产品
集成 冷冻站
现场施工到工厂预制
独立控制到关联控制 全变频控制
集成冷冻站承载结构力学分析与仿真校核；
集成冷冻站控制系统的设计：根据设备的选型、冷冻站空 间布局及业主的相应需求，对控制系统的软硬件结构和功 能进行深化设计； 集成冷冻站系统集成过程的工艺设计。
• 按需主动关联控制
关注 对冷冻站系统进行整体能耗优化 按需主动控制是根据数据库历史数据及实际项目运行数据 ，并按照程序预设的各设备对应的最佳功率关系，对中央 空调水系统末端负荷数据的建模仿真计算，预测出下一时 段中央空调系统的冷量需求，对冷冻站系统进行主动前馈 控制，实现冷冻站系统的高效稳定运行。 关联控制强调在运行控制中结合各设备效率曲线，在主要 设备上进行有效的供电分配，达到以最小供电获得最大冷 量。不是简单的设备启停组合，而是以耗电量分配最优， 能效最大为原则，实时调节设备运行情况。
以系统集成商为中心， 在设计院深化设计的基 础上，开展二次深化设 计，对各相关设备进行 参数优化，通过工厂预 制、模块运输、现场拼 装而形成的机电一体化 系统级产品。。

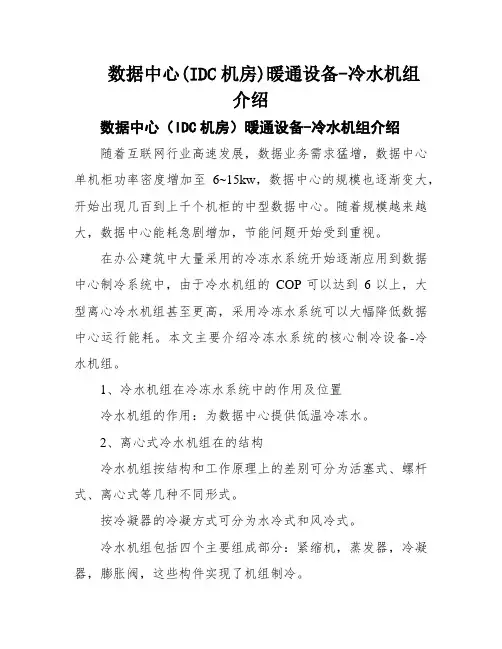

数据中心(IDC机房)暖通设备-冷水机组介绍
数据中心(IDC机房)暖通设备-冷水机组介绍数据中心（IDC机房）暖通设备-冷水机组介绍随着互联网行业高速发展，数据业务需求猛增，数据中心单机柜功率密度增加至6~15kw，数据中心的规模也逐渐变大，开始出现几百到上千个机柜的中型数据中心。
随着规模越来越大，数据中心能耗急剧增加，节能问题开始受到重视。
在办公建筑中大量采用的冷冻水系统开始逐渐应用到数据中心制冷系统中，由于冷水机组的COP可以达到6以上，大型离心冷水机组甚至更高，采用冷冻水系统可以大幅降低数据中心运行能耗。
本文主要介绍冷冻水系统的核心制冷设备-冷水机组。
1、冷水机组在冷冻水系统中的作用及位置冷水机组的作用：为数据中心提供低温冷冻水。
2、离心式冷水机组在的结构冷水机组按结构和工作原理上的差别可分为活塞式、螺杆式、离心式等几种不同形式。
按冷凝器的冷凝方式可分为水冷式和风冷式。
冷水机组包括四个主要组成部分：紧缩机，蒸发器，冷凝器，膨胀阀，这些构件实现了机组制冷。
中大型数据中心多采用离心水冷式冷水机组，组件有冷凝器、蒸发器、电动机、膨胀阀、齿轮、叶轮、预旋转导叶等。
3、冷水机组制冷原理冷水机组是利用壳管蒸发器使水与冷媒进行热交换，冷媒系统在蒸发器内吸收高温冷冻水（21℃）水中的热量，使水降温产生低温冷冻水（15℃）后，通过压缩机的作用将热量带至壳管式冷凝器，由冷媒与低温冷却水水进行热交换，使冷却水吸收热量后通过水管将热量带出到外部的冷却塔散热。
如图，开始时由压缩机吸入蒸发制冷后的低温低压制冷剂气体，然后压缩成高温高压气体送冷凝器；高压高温气体经冷凝器冷却后使气体冷凝变为常温高压液体；当常温高压液体流入热力膨胀阀，经节流成低温低压的湿蒸气，流入壳管蒸发器，吸收蒸发器内的冷冻水的热量使水温度下降；蒸发后的制冷剂再吸回到压缩机中，又重复下一个制冷循环。
4、离心式压缩的原理电动机动员紧缩机主轴叶轮转动，在离心力作用下，气体被甩到事情轮后面的扩压器中去。
各种冷水机组优缺点大比拼
本文来自东莞纳金机械:
风冷热泵式冷水机组
◆风冷热泵式冷水机组、风冷热泵式冷水机设中效过滤器，保证换热器换热效果并延长换热 器使用寿命 ◆风冷热泵式冷水机组、风冷热泵式冷水机采用国际最先进涡旋式压缩机，电器及制冷系统 原器件全部为世界名牌产品。 ◆风冷热泵式冷水机组、风冷热泵式冷水机内装置不锈钢水箱，高性能专用水泵。 ◆流线型美观设计，风冷热泵式冷水机组、风冷热泵式冷水机操作面板微电子控制，操作简 单。 ◆运行范围宽，冷（热）量衰减少。 ◆风冷热泵式冷水机组、风冷热泵式冷水机专用微电脑全自动控制，操作更简便 ◆风冷热泵式冷水机组、风冷热泵式冷水机独立工作回路，节能高效 ◆采用壳管式蒸发换热器，效率高，稳定性能好，风冷热泵冷水机组、风冷热泵式冷水机维 护方便，操作简单。 ◆保护功能齐全，风冷热泵式冷水机组、风冷热泵式冷水机使用安全可靠，经久耐用。 ◆风冷热泵式冷水机组、风冷热泵式冷水机连续式容量控制，有效提高机组的能效比，降低 运行费用。 ◆产品规格齐全，选用范围广，风冷热泵式冷水机组、风冷热泵式冷水机适用各种舒适及工 艺场所。 ◆紧凑设计，体积小，重量轻，占地面积小，风冷热泵式冷水机组、风冷热泵式冷水机所需 安装及维护空间小。 ◆风冷热泵式冷水机组、风冷热泵式冷水机运行时可以根据负荷量调节负荷大小，部份负荷 运行时效率更高。
3.2、冷水机组年运行时间越长，对风冷机组越有利，风冷机组与水冷机组相比较的初 投资回收期则较短。所以，南方地区用于空调的冷水机组更适合采用风冷机组，从冷却条件 看，南方地区湿球温度高，也对水冷机组不利。
3.3、水冷机组冷却水补水量的多少是影响其费用的重要因素。加强维护管理，减少水 耗量是降低水冷机组费用的重要方面。 本文来自东莞纳金机械:
冷水机组的分类及优及、缺点
1.冷水机组的分类及优、缺点空调型（7度、10按能量利用形式（吸收式）热水型蒸汽型直燃型式）各种冷水机组的优缺点:名称优 点缺点1.用材简单，可用一般金属材料，加1.零部件多，易损件多，维修复杂，频分类方式种类分类方式种类冷水机组的分类:按压缩机形式分 活塞式 螺杆式离心式燃油型（柴油、重 按冷凝器冷却方按燃料种类 油）燃气型（煤油、 水冷式 风冷式天然气）单冷型 热泵型热回收型按冷水出水度、13度、15度）按密封方式按能量补偿不同 冷、冰蓄冷双功能型开式半封闭式全封闭式电力补偿（压缩式）热能补偿温度按载冷剂分低温型（-5度〜-30 度）水盐水乙二醇按热源不同（吸收按制冷剂分R22 R 123 R134a工容易，造价低 繁，维护费用高2.系统装置简单，润滑容易，不需要 2.压缩比低，单机制冷量小活塞式冷水机组排气装置3.单机头部分负荷下调节性能差，卸缸3.采用多机头，高速多缸，性能可得 调节，不能无级调节 到改善4 .属上下往复运动，振动较大5 .单位制冷量重量指标较大螺杆式冷水机组1.结构简单，运动部件少，易损件少， 1.价格比活塞式高仅是活塞式的1/10,故障率低，寿命2.单机容量比离心式小，转速比离心式 长低2 .圆周运动平稳，低负荷运转时无 3.润滑油系统较复杂，耗油量大 “喘振”现象，噪音低，振动小 4.大容量机组噪声比离心式高3 .压缩比可高达20，EER 值高5.要求加工精度和装配精度高4 .调节方便，可在10%~100%范围内无 级调节，部分负荷时效率高，节电显 著5 .体积小，重量轻，可做成立式全封 闭大容量机组6 .对湿冲程不敏感7 .属正压运行，不存在外气侵入腐蚀 问题1 .叶轮转速高，输气量大，单机容量 大2 .易损件少，工作可靠，结构紧凑， 运转平稳，振动小，噪声低3 .单位制冷量重量指标小离心式冷水机组4 .制冷剂中不混有润滑油，蒸发器和 冷凝器的传热性能好5 .EER 值高，理论值可达6.996 .调节方便，在10%~100%内可无级 调节1 .系活塞式和螺杆式的改良型，它是1.价格较贵 由多个冷水单元组合而成2.模块片数一般不宜超过8片 2 .机组体积小，重量轻，高度低，占模块化冷水机组地小3 .安装简单，无需预留安装孔洞，现1 .单级压缩机在低负荷时会出现“喘振” 现象，在满负荷运转平稳2 .对材料强度，加工精度和制造质量要 求严格3 .当运行工况偏离设计工况时效率下降较快，制冷量随蒸发温度降低而减少幅度比活塞式快4 .离心负压系统，外气易侵入，有产生 化学变化腐蚀管路的危险场组合方便，特别适用于改造工程水源热泵机组漠化锂吸收式冷水机组（蒸汽，热水和直燃型）1.节约能源，在冬季运行时，可回收热量2.无需冷冻机房，不要大的通风管道和循环水管，可不保温，降低造价3.便于计量4.安装便利，维修费低5.应用灵活，调节方便1.运动部件少，故障率低，运动平稳，振动小，噪声低2.加工简单，操作方便，可实现10%~100%无级调节3.澳化锂溶液无毒，对臭氧层无破坏作用4.可利用余热。
空调冷热源设备得选择与比较
空调冷热键设备的选择与比较一、冷热源类型：（一）冷（热）水机组1、电动压缩式冷（热）水机组（1）往复式（2）蜗旋式（3）螺杆式（4）离心式2、溴化锂吸收式冷（热）水机组（1）蒸汽型冷水机组（2）热水型冷水机组（3）直燃型冷（热）水机组（二）热源1、电力：（1）电热炉（2）热泵2、燃气、燃油、燃煤等矿物原料。
3、可再生能源，如太阳能、地热能、河水等以及工业余热、生活废热。
（三）热泵从室外环境介质吸热并向室内放热，使室内空气升温的制冷系统。
大型热泵—模块式组合，用于中小型公共建筑空气源热泵多联机—一个室外机可配置几个到几十个室内机小型户式机—用于住宅，分（1）风一水型（2）风一风型热泵水环热泵—用一个循环水环路作为加热源和排热源废热水热泵—利用工厂余热或废热以及生活污水作为热泵水侧加热源水源热泵太阳能热泵—利用太阳能热水作为水侧加热源地下水热泵—通过地下水进行加热或冷却地表水热泵—通过江河地表水进行加热或冷却地源热泵土壤热泵—以土壤作为吸热源和排热源二、各种冷热源优缺点（－）“冷水机组”加“换热器”夏季用冷水机组制冷，冬季用锅炉烧热水供暖，也可以由热电厂或集中供热站供应蒸汽，经换热器转换成60℃热水，供空调机组。
l、优点：（1）初投资为各种系统最低的（房间空调器除外），供电总容量比水源热泵、多联机少。
（2）运行费比蒸汽溴化锂机低。
（3）主机寿命最长，按美国ASHRAE标准为23年。
（4）由于制冷机和水泵以及冬季换热器全部集中在一个机房内，因此维保方便。
2、缺点：（1）系统庞大，不便于分户计量、分户控制和假日个别房间使用。
可以另配几套多联机，保证加班多的房间使用，也可以采用多机头冷水机组或大小搭配，以满足低负荷的需求。
（2）机房空间大，管道占空间多。
（3）冷却塔有一定噪声，放裙房顶上时必须妥善处理。
冷却塔也有损美观。
（二）空气源热泵冬季从室外空气中吸热并向室内放热，夏季则放热给室外空气。
l、优点：（1）冬夏共用，设备利用率高，不需另设锅炉房。
冷水机组及VRV系统比较如下
4、不能变频，但节能。但水管系统中能储存能量。机组虽停转后系统仍自动保持供应冷量，而时间可以保留较长，效果较好、节约电源。
5、每年只需1~2次换水。水管处理简单。
6、系统运行前，必须做耐压试验，试压达到工作压力的1.25倍，确保系统无泄漏。
7、造价实惠。并可以和装璜完好的配合，造型任意配合。达到美观实用。
3、遥控。
4、能变频，但不节能，虽然能变频但在变频时压缩机的功效降低，但效率下降不成正比。用电量不能降低、不合算。
5、一、二年左右更需补充氟利昂，世界公约在2005年后不能使用，而且对人体达不到环保的要求。
6、系统虽做试压，且机组为一拖多，泄漏点多，今后留下故障点多，装潢后难以检修。经常加补冷媒，一但长距离损坏，将折亏相同返修。
7、价格高，不合算。
8、系统铜管长度超过5米后，制冷效果开始下降，越长，下降越大。一般铜管不能超过5米。
9、有维护，但润滑油性能大打折扣必加氟利昂。
200不受空间影响，只需在最低点下让出6公分走水管，水管可用PP-R水管，保五十年不变，环保绿色健康。水管、风管与木作配合，可以完美结合。
9、终身维护，整机五年，系统维护一小时内到位。
1、压缩机、性能更差。大金铜管系统涡旋式压缩机的COP为2.37。
2、舒适性差、温差高、风量小，达不到平均冷量，湿度低，人体干燥、新风不稳定。
4能变频但不节能虽然能变频但室内无温差温度可保证新风系统更稳定到平均冷量湿度低人体干燥新风不稳能储存能量
冷水机组及VRV系统比较如下
冷水机组
VRV系统
1、压缩机更好。美国谷轮涡旋式压缩机COP能达到3.5系统达到3.1。
2、舒适性更好，达到星级酒店标准。室内无温差，温度可保证，新风系统更稳定，舒适度较高。
各式冷水机组的分类及各类优缺点
各式冷水机组的分类及各类优缺点工业冷水机组，冷水机组，螺杆式冷水机组，水冷式冷水机组风冷式水冷水机组，水冷冷水机组，风冷冷水机组一、分类方式1、按压缩机形式分：活塞式冷水机组、螺杆式冷水机组和离心式冷水机组。
2、按燃料种类：燃油型(柴油、重油)和燃气型(煤油、天然气)。
3、按冷凝器冷却方式：水冷式冷水机和组风冷式水冷水机。
4、按能量利用形式：单冷型热泵型、热回收型和单冷冰蓄冷双功能型5、按冷水出水温度：空调型(7度、10度、13度、15度)和低温型(-5度～-30度)。
6、按密封方式：开式、半封闭式、全封闭式。
7、按载冷剂分：水冷冷水机组、盐水冷水机组、乙二醇冷水机组。
8、按能量补偿不同分：电力补偿(压缩式)和热能补偿(吸收式)。
9、按制冷剂分：R22、R123、R134a10、按热源不同(吸收式)：热水型、蒸汽型、直燃型。
二、各种冷水机组的优缺点A、活塞式冷水机组优点：1.用材简单，可用一般金属材料，加工容易，造价低。
2.系统装置简单，润滑容易，不需要排气装置。
3.采用多机头，高速多缸，性能可得到改善。
缺点：1.零部件多，易损件多，维修复杂，频繁，维护费用高。
2.压缩比低，单机制冷量小。
3.单机头部分负荷下调节性能差，卸缸调节，不能无级调节。
4.属上下往复运动，振动较大。
5.单位制冷量重量指标较大B、螺杆式冷水机组优点：1.结构简单，运动部件少，易损件少，仅是活塞式的1/10，故障率低，寿命长。
2.圆周运动平稳，低负荷运转时无“喘振”现象，噪音低，振动小。
3.压缩比可高达20，EER值高。
4.调节方便，可在10%~100%范围内无级调节，部分负荷时效率高，节电显著。
5.体积小，重量轻，可做成立式全封闭大容量机组。
6.对湿冲程不敏感。
7.属正压运行，不存在外气侵入腐蚀问题。
缺点：1.价格比活塞式高。
2.单机容量比离心式小，转速比离心式低。
3.润滑油系统较复杂，耗油量大。
4.大容量机组噪声比离心式高。
多联机、风冷热泵、冷水机组、溴化锂系统比较解析
周期 短
间长
长
间长
设计 与建筑物其它方面 与建筑物其它方面 与建筑物其它方面的 与建筑物其它方面
联系 的设计联系不大
的设计联系紧密
设计联系紧密
的设计联系紧密
配套 设计
少
较多
多，如冷却水、冷媒 水系统设计
多，如冷却水、冷 媒水系统及燃烧工 质物料管路设计
各系统比较表
多联机组
风冷热泵
一般单冷冷水机组 溴化锂冷水机组
各系统比较表
工作 性能
冷却 方式
多联机组
室内机直接蒸发冷 却室内空气使房间 冷却
风冷热泵
间接冷却,机组冷却 冷媒水,通过冷媒水 管路系统通往末端 装置(风机盘管、空 调箱）通过热交换 冷却送往房间的空 气
一般单冷冷水机组
溴化锂冷水机组
间接冷却,机组冷却冷 媒水,通过冷媒水管路 系统通往末端装置(风 机盘管、空调箱）通 过热交换冷却送往房 间的空气
维修与保养
维修
维修
不便维修
故障 保养 管理
专业 管理
不要
不要
要受过培训的专业人 员进行管理，如使用 锅炉属压力容器也需 专业人员管理
要受过培训的专 业人员进行管理
机器 损坏
室内机个别损坏其余 室内机可照常工作， 室外机有防腐蚀处理
机组复 杂性
机器简单，只有室 外机和室内机，不 需要其它附带设备
机组较复杂，要附 带设备，如：泵、 阀门等
机组较复杂，要附 带设备，如：冷却 塔、锅炉、泵、阀 门等
机组较复杂，要附 带设备，如：冷却 塔、泵、阀门等
安装 性
管路 安装
少而简单，只有冷 媒和冷凝水管
多而复杂，冷媒水 管，冷凝水管
四种常见暖通空调设计方案的比较
浅谈四种常见暖通空调设计方案的比较摘要：近年来，随着科学技术的迅速发展以及对节能和环保要求的不断提高，暖通空调领域中新的设计方案大量涌现，面对众多的设计方案，由于考虑问题的角度不同，各方的看法往往各不相同，甚至大相径庭。
本文分别从负荷计算、空调系统选择、水系统划分区域及形式、空调机房的布置、冷热源的选择、新风系统、自动控制等方面都做了各自的方案对比。
以安全性、经济性、耗能、室内环境品质（ieq）、可靠性、灵活度、环境影响、可维护性等检测空调系统的优劣。
关键字：空调负荷计算冷热源节约能源1 绪论暖通空调设计方案的选择是一个直接关系到暖通空调工程项目的成败和经济效益优劣的重要问题。
暖通空调设计方案的比较和优选是一个涉及面广、影响因素多的复杂技术工作。
一个优秀的暖通空调工程设计方案，应对设计方案涉及的各种因素进行全面的考虑，使其综合效益最高。
综合考虑的因素越多，通常其方案设计的水平越高，同时其设计工作量和难度就越大。
建筑中除了使用高效率的设备和特定的节能装置以外，还应该更加重视暖通空调系统的设计、安装和运行。
暖通空调设计方案评价内容本着“以人为本”的出发点，所要评价的内容涉及到建筑系统的方方面面。
按照最终的效果可分为：安全性、经济性、耗能、室内环境品质（ieq）、可靠性、灵活度、环境影响、可维护性等。
2 空调系统的研究2. 1 负荷计算根据各房间功能，查取相应规范并选择冬夏季对应室内设计参数（温度、湿度、新风量/人/时、噪声指标）、室外设计参数（室外计算干球温度、湿球温度、相对湿度、室外计算风速）从而计算出各个房间的冷热负荷。
2. 2 各种空调系统空气-水盘管系统：现常采纳系统。
具以上二者优点：解决了全水风机盘管系统室内无有组织供应新风的问题。
而新风系统的风量只有全空气系统风量的15%-30%，且无回风管路。
蓄冷空调系统：现谷期电价降为峰期的1/3-1/4。
该系统能充分利用谷期电力，减少了电力建设投资，保护大气环境。
冷水机、冷水机组、冷冻机、冷冻机组、制冷机组价格差异原因
冷水机、冷水机组、冷冻机、冷冻机组、制冷机组价格差异原因现代社会，制冷设备的应用越来越广泛，现代的制冷装置大多都是应用冷水机来冷却，冷水机市场发展前景可期。
而正因为冷水机的用途和使用领域至广，也催生了巨大的消费市场，同时也预示着众多品牌的激烈竞争。
由此一来，冷水机的价格就是客户最先要考虑的问题，冷水机的价格为什么会有的那么高？有的那么低？为什么会相差这么远？一、压缩机压缩机是冷水机的核心部件，因此它的重要性不用我说就知道。
冷水机采用的压缩机有两种类型，一种是涡旋式压缩机，一种是螺杆式压缩机，后者的价格要比前者的高很多。
对于同一类型压缩机，品牌不同，价格也有差异。
二、冷凝器冷凝器方面，有的冷凝器面积缩水，铜管变铝管，更有使用翻新冷凝器的，会造成冷水机压缩机频繁报警，制冷量明显不足，蒸发面积缩小，铜管变薄，材质折扣等。
三、电气配置电气配置可在机器配置方面就可以看出来，一般的机器主要是线路板设计，有的是PLC 控制的，PLC控制的话价格相对要高，但是它的控制系统更先进，质量更好。
四、是否含增值税和运输费的问题增值税的税点是17%个点，因此含税价格和不含税的价格就会差出很多。
所以有些客户在选择小型冷水机的时候会选择不要含税，在选择大功率冷水机的话一般都是要求含税，并且这个税票是可以抵扣的。
运输费也是根据机组体积大小和客户所在地的不同而不一样。
五、是否要上门安装的问题风冷式冷水机安装很简单，客户按照安装图纸就能完成。
不过有些客户是第一次购买冷水机，可能会有些顾虑，尤其是水冷式冷水机安装，要连接冷却水塔，还有水泵，水冷螺杆式冷水机还要多增加一个冷水桶，所以安装有些复杂。
如果需要供应商上门安装并且购买安装材料，那么价格差异也是非常大的。
文章来源：凯德利冷机。
冷水机组的分类及优、缺点
1.冷水机组的分类及优、缺点冷水机组的分类：按压缩机形式分活塞式螺杆式离心式按燃料种类燃油型（柴油、重油）燃气型（煤油、天然气）按冷凝器冷却方式水冷式风冷式按能量利用形式单冷型热泵型热回收型单冷、冰蓄冷双功能型按冷水出水温度空调型（7度、10度、13度、15度）低温型（-5度～-30度）按密封方式开式半封闭式全封闭式按载冷剂分水盐水乙二醇按能量补偿不同分电力补偿（压缩式）热能补偿（吸收式）按制冷剂分R22 R123 R134a按热源不同（吸收式）热水型蒸汽型直燃型各种冷水机组的优缺点:活塞式冷水机组1.用材简单，可用一般金属材料，加工容易，造价低2.系统装置简单，润滑容易，不需要排气装置3.采用多机头，高速多缸，性能可得到改善1.零部件多，易损件多，维修复杂，频繁，维护费用高2.压缩比低，单机制冷量小3.单机头部分负荷下调节性能差，卸缸调节，不能无级调节4.属上下往复运动，振动较大5.单位制冷量重量指标较大螺杆式冷水机组1.结构简单，运动部件少，易损件少，仅是活塞式的1/10，故障率低，寿命1.价格比活塞式高2.单机容量比离心式小，转速比离心式长2.圆周运动平稳，低负荷运转时无“喘振”现象，噪音低，振动小3.压缩比可高达20，EER值高4.调节方便，可在10%~100%范围内无级调节，部分负荷时效率高，节电显著5.体积小，重量轻，可做成立式全封闭大容量机组6.对湿冲程不敏感7.属正压运行，不存在外气侵入腐蚀问题低3.润滑油系统较复杂，耗油量大4.大容量机组噪声比离心式高5.要求加工精度和装配精度高离心式冷水机组1.叶轮转速高，输气量大，单机容量大2.易损件少，工作可靠，结构紧凑，运转平稳，振动小，噪声低3.单位制冷量重量指标小4.制冷剂中不混有润滑油，蒸发器和冷凝器的传热性能好5.EER值高，理论值可达6.996.调节方便，在10%~100%内可无级调节1.单级压缩机在低负荷时会出现“喘振”现象，在满负荷运转平稳2.对材料强度，加工精度和制造质量要求严格3.当运行工况偏离设计工况时效率下降较快，制冷量随蒸发温度降低而减少幅度比活塞式快4.离心负压系统，外气易侵入，有产生化学变化腐蚀管路的危险模块化冷水机组1. 系活塞式和螺杆式的改良型，它是由多个冷水单元组合而成2. 机组体积小，重量轻，高度低，占地小3. 安装简单，无需预留安装孔洞，现场组合方便，特别适用于改造工程1.价格较贵2.模块片数一般不宜超过8片水源热泵机组1.节约能源，在冬季运行时，可回收热量2.无需冷冻机房，不要大的通风管道和循环水管，可不保温，降低造价3.便于计量4.安装便利，维修费低5.应用灵活，调节方便1.在过度季节不能最大限度利用新风2.机组噪声较大3.机组多数暗装于吊顶内，给维修带来一定难度溴化锂吸收式冷水机组（蒸汽，热水和直燃型）1.运动部件少，故障率低，运动平稳，振动小，噪声低2.加工简单，操作方便，可实现10%~100%无级调节3.溴化锂溶液无毒，对臭氧层无破坏作用4.可利用余热。
冷水机组及冷冻站与一体机比较
检修维护
1、箱体式结构使机组内部管路连接过于紧密，检修空间小，检修困难；
2、箱体面板难以拆卸，检修维护操作困难
3、一体机是裸露的冷淋器由于是蒸发冷所以容易结垢，维护费用相当高
4、一体机是新产物，技术还不成熟不具备承担大型项目的能力
冷水机组、冷却水泵、冷冻水泵分开安装，空间大，检修维ห้องสมุดไป่ตู้方便；而且冷水机组技术已经历经60多年，细节处理已经达到相当高度，清洗更加便捷，后期维护费用是一体机的五分之一；冷水机组更加具备承担大型项目或各种冷冻站的能力。
1，冷水机组必须要用专门的机房存放
9
结合实际贵司一个楼是700万大卡8140KW，一个楼是200万大卡2325KW
1，一体机的使用台数按照目前我司最大的一体机1800KW制冷来算至少需要6台，现在寸土寸金6台一体机将会占用相当大的使用面积，而且影响整体美观，一体机的价格我们需要做非标，但是我司看来一体机6台的价格在水冷机之上
2，一体机没有无极调节，在任何情况下都耗费同样的用电
3，一体机在夏天的时候箱体会结露，会直接损耗机组的制冷功率也会使运行成本增加
1，冷水机组是内循环不会对水资源造成直接浪费，而且可以有热水回收的优势
2，冷水机组具备强力的无极调节功能，可以更具设定好的环境工况自动调节运行功率，非常节能
3，冷水机组不存在结露和做功损耗的一系列问题
冷冻站与一体式冷水机组比较
序号
比较项目
一体式冷水机组
螺杆式冷水机组
1
系统型式
主机采用大金传统的单螺杆冷水机组或双螺杆，将该冷水机组、冷却水泵、冷冻水泵、普通冷却塔等设备安装在一个箱体框架内构成其一体式冷水机组（像贝元那样的一体机除了大金单螺杆以外，更是以各个厂家的零配件组合而成）
数据中心新型冷却方式介绍(2)：冷冻水型行间空调空调系统
数据中心新型冷却方式介绍（2）：冷冻水型行间空调系统从2018年开始，北京、上海、深圳等一线城市，陆续出台“PUE新政”。
2018年9月，北京提出全市范围内禁止新建和扩建互联网数据服务、信息处理和存储支持服务数据中心（PUE值在1.4以下的云计算数据中心除外）。
上海也出台类似政策，存量改造数据中心PUE不得高于1.4，新建数据中心PUE限制在1.3以下。
2019年4月，深圳提出PUE1.4以上的数据中心不再享有支持，PUE低于1.25的数据中心，可享受新增能源消费量40%以上的支持。
为了降低PUE，近几年数据中心新型末端冷却方式不断涌现，水冷背板空调、热管、水冷背板、液体冷却等等。
本文主要讲解冷冻水型行间空调。
1、冷冻水型行间空调系统组成行间空调，是放在服务器机柜列间，热源直接散热的设备，主要应用于高热密度数据中心。
随着机房大功率服务器的不断应用，单机柜功率达12~20kW，普通的封闭冷热通道、精密空调单、双侧送风的方式已经无法满足IT设备的散热需求，因此行间空调得到了应用。
因为行间空调靠近热源布置，空调的回风温度高，且送回风距离很近，使得其能效比好，目前行间空调有风冷直接蒸发式和冷冻水两种形式，行间空调用于封闭冷热通道的场合，本文先讲解冷冻水型行间空调系统。
冷冻水型行间空调系统组机组主要由框架、冷冻水盘管、进出风温湿度传感器、控制系统、二通阀、冷冻水管路、排气阀、电气箱等组成。
图1 冷冻水型行间空调结构图图2 冷冻水型行间空调零部件图2、运行原理冷冻水型行间空调安装位置为服务器机柜中间，送风方式为前部侧向出风（冷通道），后部回风（热通道）。
冷冻水型行间空调运行时，15℃低温冷冻水进入冷冻水型行间空调的冷冻水盘管，被机房热空气加热后，成为21℃高温冷冻水，高温冷冻水经冷冻站冷水机组/板式换热器冷却后，再次成为15℃冷冻水，送往机房冷冻水型行间空调，完成冷冻水循环。
服务器排出的32℃热风在热通被冷冻水型行间空调风机吸入，经冷冻水盘管冷却，成为18℃冷风，冷却IT服务器。
冷水机组集中空调和多联机的比较(修改)
普通品牌多联机系统投资小于集中空调系统。
4
能效比
高(COP约为4.8以上)，冬季可使用同一末端装置实现制热。
为了冬季达到较好的制热效果，冬季需要另设采暖系统实现房间供热。
5
运行费用
对使用时间统一，性质单一，房间入住率高的建筑物，因集中空调能效比高，故运行费低。
对房间功能多，单位多，房间入住率低，使用时间差异大的建筑物，多联机运行费用低。容易实现空调系统的分层计量，分层管理。
9
部分负荷
低负荷运行，能效低，调节灵活性差
采用直流变速技术,部分负荷性能较好,调节精确性较好
10
噪音
设备多设于机房,噪音小,不会对周边造成影响
ห้องสมุดไป่ตู้设备较多,噪音较大,对周边环境有影响
11
占地
集中设机房，占地集中，便于管理，房间高度要求略高
占地分散，占用屋面或设备阳台面积大
12
寿命
设备成熟,使用寿命长
设备多，部件多，相对故障多，使用寿命短。
6
效果
可实现全新风运行，房间温湿度可控，空气质量好，舒适性好。
房间温湿度可控性差，过滤性差，过渡季节通风换气性差，舒适性差于集中空调。
7
管理性
主机数量少且多设于机房,易于管理，但不易实现独立计量。
主机数量多，管理工作量大，且可能影响建筑立面。
8
故障率及维修率
运动部件较少，故障率低,维修率低
运动部件较多，故障率高,维修率高
冷水机组集中空调系统和多联机的比较
序号
比较项目
冷水机组集中空调
多联机
1
系统特性
空气处理设备集中在机房或房间吊顶内，由风管或水管送入各房间。
溴化锂冷水机组与电制冷冷水机组综合比较
溴化锂冷水机组与离心式冷水机组综合比较上表较为全面的对两种机组进行了比较，至于初投资费用和运行费用，不同品牌之间制造工艺、技术先进性存在差异。
初投资对比：（1）采用离心式冷水机组方案制冷机房初投资：设备费用（离心式冷水机组500万；冷冻水泵、冷却水泵、冷却塔、电子水处理器等200万；锅炉120万）：约820万元（不含安装费）（2）采用直燃型溴化锂吸收式冷水机组方案制冷机房初投资：设备费用（直燃型溴化锂吸收式冷水机组、空调水泵、冷却水泵、冷却塔、电子水处理器等）：1020万元（不含安装费）（3）采用水冷螺杆冷水机组方案和直燃型溴化锂吸收式冷水机组方案初投资比较结论：采用水离心式冷水机组方案比采用直燃型溴化锂吸收式冷水机组方案节约费用：200万元；运行费用对比：（1）用离心式冷水机组+锅炉方案年运行费用：夏季制冷时，采用离心式冷水机组锅炉方案制冷机房总电耗为：3500KW（包括水冷螺杆冷水机组、水塔、水泵），考虑一年中需开启空调制冷为4个月，每天需开启冷水机组为10个小时，平均电价为0.867元/度，则此方案运行费用为：P1=3500*10*30*4*0.867=3641400元；冬季制热时，采用方案一总电耗为：240KW（包括空调水泵、热水泵、采暖锅炉、热水锅炉），一年中需开启空调制热为,3个月，每天需开启冷水机组为10个小时，平均电价为0.867元/度，天然气用量780m³/h，单价为3.5元/m³，则此方案运行费用为：P2=240*10*30*3*0.867+780*10*30*3*3.5=2644272元；则采用离心式冷水机组锅炉方案年运行费用为：P=P1+P2=36414+2644272=6285672（元）（2）采用一体化直燃型溴化锂吸收式冷水机组方案年运行费用：夏季制冷时，采用一体化直燃型溴化锂吸收式冷水机组方案制冷机房总电耗为：240KW（包括直燃型溴化锂吸收式冷水机组的两泵、冷冻水泵、冷却水泵、冷却塔，直燃型溴化锂吸收式冷水机组）。
数据中心应用风冷型系统和冷冻水型系统之比较与分析
数据中心应用风冷型系统和冷冻水型系统之比较与分析数据中心应用风冷型系统和冷冻水型系统之比较与分析文/中国计算机用户协会机房设备应用分会副秘书长、北京国信天元机房环境评测技术中心常务副主任李勃前言：针对目前国内用户在对中大型数据中心项目的规划暖通系统时，经常为采用风冷系统还是水冷系统而犹豫不决的现状，本文特别以5000平米机房面积为模型，从技术安全、系统可靠、投资合理、运行节约、易于维护等方面的要求出发，通过对现行的两种机房专用系统进行综合的分析与比较，从而得出科学结论并供广大用户参考。
一、本课题研究范围本研究的范围是5000平米（地板面积）机房中所采用的机房专用空调系统部分。
总IT设备负荷按为4500千瓦规划。
二、具体分析方法考虑到该问题的复杂性，针对本项目的负荷规模，综合分析比较当前常用的两种机房专用空调系统即：风冷型机房专用空调系统和冷冻水型机房专用空调系统。
我们从以下十个方面分析比较两种系统：1、可靠性；2、漏水隐患；3、能效比；4、可扩容性；5、分期建设与灵活性；6、对建筑的外部条件要求；7、投资；8、维护管理；9、系统的适应性；10、对设计的要求。
2.1风冷冷却方式的综合分析典型风冷冷却系统机房专用空调系统图如下：该系统由空调室外机组和空调室内机组两部分组成。
对典型风冷型机房专用空调系统的十个方面分析如下：2.1.1 可靠性：风冷冷却方式的主要组成就是风冷室内机、风冷室外冷凝器，其路由为独立的冷媒管路连接，从物理连接的角度看（不考虑主备机切换、能效管理等逻辑控制与连接），系统完全独立，任意机组路由的故障不会影响其它机组，因此从系统的角度看，没有任何影响系统运行的单点故障。
2.1.2漏水隐患：风冷冷却方式因仅有加湿水管部分进入机房，相对漏水隐患较小。
降低该系统漏水隐患的主要措施有：（1）如果排水管路泄漏，机组在探测到漏水后，自动关闭进水管路，排除进一步漏水的可能；（2）如果进水管路泄漏，监控系统将立即告警。
冷水机组的分类及优缺点
冷水机组的分类及优、缺点1.冷水机组的分类：类分类方式类种分类方式种离心式螺杆式活塞式按压缩机形式分燃油型（柴油、重（煤油、按燃料种类燃气型油）按冷凝器冷却方风冷式水冷式天然气）式107度、空调型（13水度、度、15度）单单冷型热泵型热回收型按冷水出按能量利用形式-30低温型（-5度～冷、冰蓄冷双功能型温度度）乙二醇开式半封闭式全封闭式按载按密封方式冷剂分水盐水按能量补偿不同电力补偿（压缩式）热能补偿（吸收式）分R RR按制冷剂分134a12322（吸收按热源不同直燃型热水型蒸汽型式）:各种冷水机组的优缺点点名称缺点优1.用材简单，可用一般金属材料，加1.零部件多，易损件多，维修复杂，频工容易，造价低繁，维护费用高2.系统装置简单，润滑容易，不需要2.压缩比低，单机制冷量小排气装置 3.单机头部分负荷下调节性能差，卸缸活塞式冷水机组3.采用多机头，高速多缸，性能可得调节，不能无级调节4.属上下往复运动，振动较大到改善单位制冷量重量指标较大5.1.结构简单，运动部件少，易损件少，1.价格比活塞式高冷水机组螺杆式单机容量比离心式小，转速比离心式2.，故障率低，寿命1/10仅是活塞式的．长低3.润滑油系统较复杂，耗油量大2.圆周运动平稳，低负荷运转时无4.大容量机组噪声比离心式高“喘振”现象，噪音低，振动小要求加工精度和装配精度高值高 5.，3.压缩比可高达20EER范围内无10%~100%4.调节方便，可在级调节，部分负荷时效率高，节电显著体积小，重量轻，可做成立式全封5. 闭大容量机组 6.对湿冲程不敏感属正压运行，不存在外气侵入腐蚀7.问题1.叶轮转速高，输气量大，单机容量1.单级压缩机在低负荷时会出现“喘振”大现象，在满负荷运转平稳2.易损件少，工作可靠，结构紧凑，2.对材料强度，加工精度和制造质量要运转平稳，振动小，噪声低求严格3. 3.单位制冷量重量指标小当运行工况偏离设计工况时效率下降冷水机组离心式4.制冷剂中不混有润滑油，蒸发器和较快，制冷量随蒸发温度降低而减少幅冷凝器的传热性能好度比活塞式快4.6.99离心负压系统，外气易侵入，有产生5.EER值高，理论值可达化学变化腐蚀管路的危险10%~100%内可无级6.调节方便，在调节1. 系活塞式和螺杆式的改良型，它是1.价格较贵片8模块片数一般不宜超过2.由多个冷水单元组合而成机组体积小，重量轻，高度低，占2. 冷水机组模块化地小安装简单，无需预留安装孔洞，现3.场组合方便，特别适用于改造工程1.节约能源，在冬季运行时，可回收1.在过度季节不能最大限度利用新风热量 2.机组噪声较大2.无需冷冻机房，不要大的通风管道3.机组多数暗装于吊顶内，给维修带来一定难度热泵机组和循环水管，可不保温，降低造价水源3.便于计量4.安装便利，维修费低应用灵活，调节方便5. 1.使用寿命比压缩式短1.运动部件少，故障率低，运动平稳，3. 节电不节能，耗汽量大，热效率低振动小，噪声低2.2.加工简单，操作方便，可实现机组长期在真空下运行，外气容易侵10%~100%无级调节入，若空气侵入，造成冷量衰减，故溴化锂吸收式冷水要求严格密封，给制造和使用带来不便3.溴化锂溶液无毒，对臭氧层无破坏机组（蒸汽，热水机组排热负荷比压缩式大，对冷却水作用4.和直燃型）4.可利用余热。

- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
冷冻站与一体式冷水机组比较
序号比较项目一体式冷水机组螺杆式冷水机组
1系统型式主机采用大金传统的单螺杆
冷水机组或双螺杆，将该冷
水机组、冷却水泵、冷冻水
泵、普通冷却塔等设备安装
在一个箱体框架内构成其一
体式冷水机组（像贝元那样
的一体机除了大金单螺杆以
外，更是以各个厂家的零配
件组合而成）
主机采用台佳半封闭双螺杆
冷水机组，将冷水机组、冷
却水泵、冷冻水泵等设备安
装在专用制冷机房内构成冷
冻站，冷却塔安装在室外
2检修维护1、箱体式结构使机组内部
管路连接过于紧密，检修
空间小，检修困难；
2、箱体面板难以拆卸，检修
维护操作困难
3、一体机是裸露的冷淋器
由于是蒸发冷所以容易
结垢，维护费用相当高
4、一体机是新产物，技术还
不成熟不具备承担大型
项目的能力
冷水机组、冷却水泵、冷冻
水泵分开安装，空间大，检
修维护方便；而且冷水机组
技术已经历经60多年，细节
处理已经达到相当高度，清
洗更加便捷，后期维护费用
是一体机的五分之一；冷水
机组更加具备承担大型项目
或各种冷冻站的能力。
3系统安全性1，一体式冷水机组无备用水
泵，导致水泵故障停机时，
给用户带来巨大损失；
2，一体机没有水流量、系统
高低压、电源、温度、压缩
机、系统负荷等各个方面的
保护
1，冷却水侧、冷冻水侧都有
备用水泵，提高系统安全
性，减少了损失
2，冷水机组可以采用多机
头，在任意机头出现问题
的时候其它都可以正常
运转完全避免风险
3，冷水机组多达18项保护
功能，任何时候可以监控
机组的运行情况
4主机结构1、单螺杆压缩机有3个旋
转部件，6个轴承端面，
可靠性降低。
2、单螺杆压缩机主转子沟
槽与星轮轮齿构成压缩
容腔，星轮轮齿与主转子
沟槽间为滑动摩擦，闭合
面磨损大，尤其是星轮轮
齿，寿命短且易泄漏。
3、与双螺杆压缩机转子受
力不同，单螺杆压缩机压
4、半封闭双螺杆压缩机有
阳转子和阴转子2个旋
转部件，4个轴承端面，
较单螺杆压缩机少两个
轴承端面。
5、双螺杆压缩机阳转子与
阴转子均在数控高精密
转子加工中心一次加工
成型，两转子间隙仅为
0.01mm ，两者之间靠油
膜进行密封，在航空轴承
缩气体压力作用于星轮闭合齿端面，星轮受到偏转力矩作用，星轮轴承受力较大，较易损坏。
支持下，做无机械摩擦的
旋转运动，所以压缩机运
行平稳，无故障运行达
10万小时。
6、双螺杆压缩机阳转子端
采用α型平衡鼓，利用弹
性阻尼原理平衡转子细
微振动，避免刚性冲击，
减少磨损，保护转子及轴
承，延长压缩机使用寿
命。
5初投资1，一体机是缩减的冷水机
组集成，所以生产相对成
本较高；
1，冷水机组各方面都已经很
开放了，价格也很公开化，
从性价比来说远远超出一体
机的范围
6运行成本1，一体机是蒸发冷，在不间
断运行的情况下，会不断
的补水，蒸发的部分达到
20%长远来算是耗费资
源
2，一体机没有无极调节，在
任何情况下都耗费同样
的用电
3，一体机在夏天的时候箱体
会结露，会直接损耗机组的
制冷功率也会使运行成本增
加
1，冷水机组是内循环不会
对水资源造成直接浪费，
而且可以有热水回收的
优势
2，冷水机组具备强力的无
极调节功能，可以更具设
定好的环境工况自动调
节运行功率，非常节能
3，冷水机组不存在结露和
做功损耗的一系列问题
7能效比1，一体机能效比即使是台
佳的水冷加风冷的双冷
机型也不超过5.0，IPLV
不超过4.6
2，始终保持一种运行状态没
有无极调节
1，水冷机组最低的能效比
都在5以上，最低的IPLV
也可以做到4.8
2，台佳冷水机组可在
13.5%-100%之间实现压缩
机的无极调节
8占地面积1，一体机不需要机房，随意
安放在空地上都可以使用
1，冷水机组必须要用专门的
机房存放
9结合实际贵司一
个楼是700万大
卡8140KW，一
个楼是200万大
卡2325KW
1，一体机的使用台数按照目
前我司最大的一体机
1800KW制冷来算至少需要
6台，现在寸土寸金6台一
体机将会占用相当大的使用
面积，而且影响整体美观，
一体机的价格我们需要做非
标，但是我司看来一体机6
台的价格在水冷机之上
1，如果使用冷水机组因为两
个楼的距离很近所以完全可
以做一个机房，两栋楼选择
3台3546.8制冷量的机组就
可以完全实现全面覆盖，并
且3台4机头的机组可以实
现365天不间断运行，并且
不对主机造成任何伤害，水
冷机的总价可以保证在
3258882万左右，贵司可以
拿这个价格做任何比较
